В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

  • соединение скруткой;
  • метод спайки или сварки;
  • соединение с помощью клеммных колодок;
  • присоединение опрессовкой;
  • способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки – они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

  • взять два провода и снять штатную изоляцию в размере пяти сантиметров;
  • плотно скрутить их;
  • провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

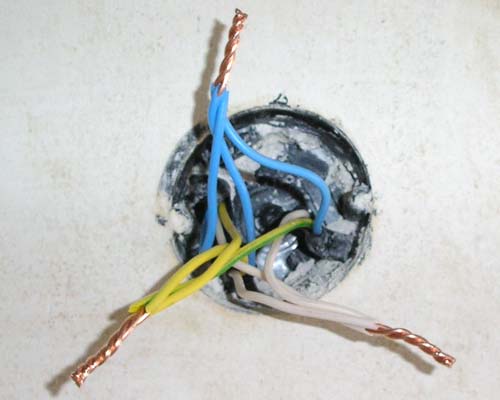

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным – механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

  • знание основ электромонтажа;
  • канифоль;
  • оловянно-свинцовый припой;
  • паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

  • возьмите два провода и оголите их для скрутки;
  • покройте электрические провода не очень толстым слоем припоя;
  • скрутите провода;
  • проведите спайку при помощи паяльника;
  • дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов – они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

  • клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
  • пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
  • ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество – вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать – вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

  • сплошное обжатие;
  • местное вдавливание.

Проходит опрессовка по следующему алгоритму:

  • провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
  • возьмите специальную гильзу;
  • вставьте в нее провода таким образом, чтобы стык был посередине;
  • обожмите гильзу с двух сторон.

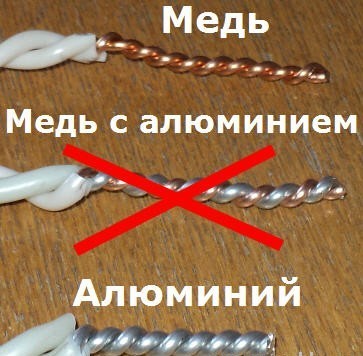

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

  • с проводов снимают слой штатной изоляции;
  • провода плотно прижимают друг к другу;
  • соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Как надежно соединить провод с многопроволочной жилой

Провод с многопроволочной жилой (многожильный провод) один из самых часто используемых в электропроводке, так как лучше других обладает достаточной эластичностью и гибкостью, а соединения с ним прочны и долговечны. Провод представляет из себя множество плотно переплетенных между собой и покрытых слоем изоляции жил. Используют такой тип провода не только в домашних условиях, но и на крупном производстве.

Если в процессе монтажа электропроводки человек не обладает специальными знаниями и навыками, то неправильное соединение этих проводов может повлечь за собой серьезные негативные последствия. Существуют так называемые «Правила устройства электроустановок» (ПУЭ), в которых четко сказано, что в жилом помещении должна использоваться электропроводка, которая выполнена только проводами из меди!

Соединять многожильные и одножильные провода можно лишь используя пайку, метод прессовки, сварки, или сжима.

Давайте по подробнее посмотрим на каждый из этих способов.

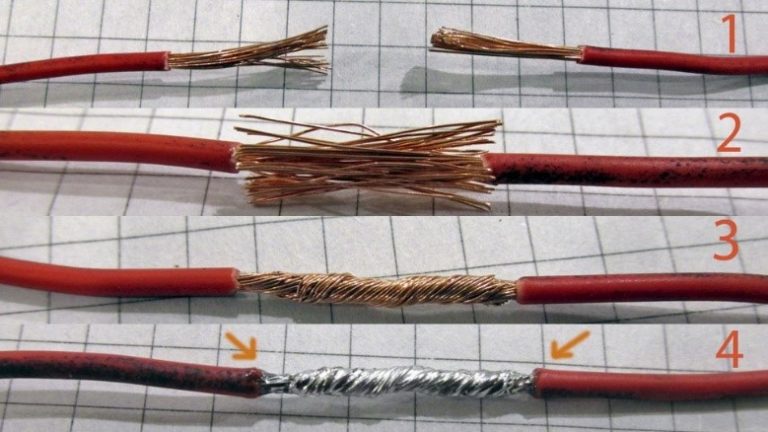

Пайка

Пайка — это когда жилы проводков соединяют расправленным припоем. Несмотря на то что этот метод требует специальных инструментов и расходников, он получил свое широкое применение из-за того, что при этом методе получается абсолютный электрический контакт. Используется этот тип при переносе розеток, выключателей, соединении нескольких поврежденных проводов и т.п.

  • Флюс (канифоль)
  • Наждачка
  • Оловянно-свинцовый припой
  • Паяльник

Совет! Чтобы соединение прослужило долгое время, непосредственно перед пайкой необходимо наложить бандаж, обмотать проводком меньшего диаметра соединяемые части.

  1. Первое что требуется, это снять изоляцию с провода примерно на 40-50 мм.
  2. Наждачной бумагой начищаем жилы до металлического блеска.

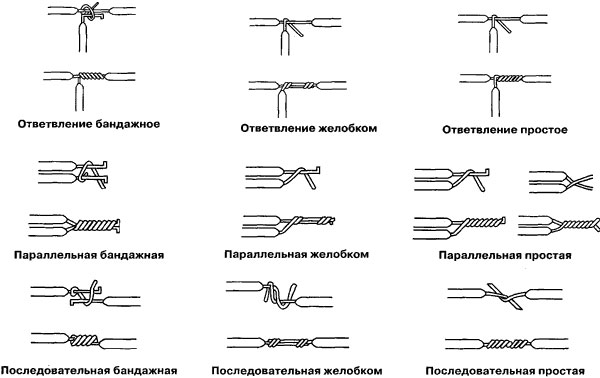

  3. Соединяем жилы провода, используя один из вариантов, показанных на рисунке.
  4. Подставляем припой к паяльнику, нагреваем скрутку, чтобы расплавленный припой затекал внутрь нее.
  5. После затвердения пайки, можно протереть это ее спиртовым раствором.
  6. Затем уже готовое соединение изолируется.

Обратите внимание! В процессе, и непосредственно после того как вы спаяли провода, не дергайте их! Они должны находиться в неподвижном состоянии в течении 5-8 секунд до тех пор, пока не затвердеют. После того как структура затвердела поверхность припоя приобретет матовый цвет.

Прессовка

Одним из достоинств этого метода является большая скорость выполнения соединения чем при пайке.

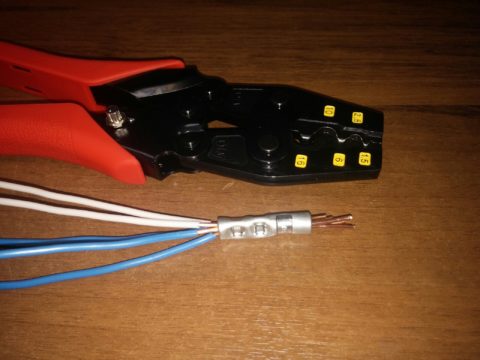

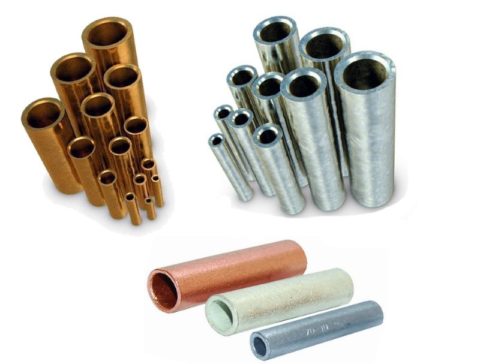

Метод прессовки подразумевает использование специальных, полых изнутри гильз, куда вставляют провода и затем зажимают их при помощи клещей. Гильзы могут быть алюминиевые, медные и латунные. Алюминиевые используют с алюминиевыми проводами, медные с медными, и третьи — для обоих типов проводов.

При сжатии гильзы провода деформируются и плотно притираясь друг к другу, создают нужный электрический контакт, а место соединения становится достаточно прочным.

  • Соединительная гильза
  • Специальные клещи
  1. Используя специальный нож, с провода снимают изоляцию. Изоляция делается по длине гильзы.
  2. Делают скрутку.
  3. Скрученные провода помещаются внутрь.
  4. Затем гильзу сдавливают клещами.
  5. Изоляция места соединения.

Совет! Чтобы исключить окисление проводов, место соединения следует законсервировать техническим вазелином.

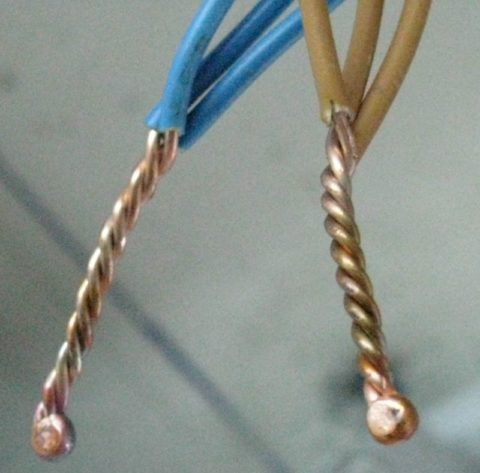

Сварка

Соединение проводов этим методом превосходит прочие способы, так как оно является самым прочным и качественным. Суть этого метода в том, что при помощи сварочного аппарата плавятся кончики жил провода, и при последующем застывании эти жилы становятся цельными, похожими на шарик, что обеспечивает довольно прочный и долговечный контакт. Сварку разрешается осуществлять как на постоянном, так и на переменном токе.

  • Сварочный аппарат (мощность не менее 1 кВт)
  • Угольный электрод
  • Флюс (он защищает расплав от кислорода)
  • Маска (очки) для сварки
  • Перчатки резиновые
  • Кордщетка
  1. Снимаем изоляцию и хорошо зачищаем жилы до металлического блеска.
  2. Скручиваем жилы и выравниваем, обрезая торцы.
  3. Насыпаем флюс в углубление электрода, далее, опуская скрутку, крепко прижимаем ее к электроду.
  4. Включаем сварочный аппарат и наблюдаем как кончики жил плавятся, превращаясь в шарик.
  5. При помощи металлической щетки нужно хорошо очистить готовый шарик от флюса.
  6. Лакируем и изолируем готовое соединение.

Соединение методом сжима

Согласно ПУЭ, метод сжима — это соединение проводников с помощью болтов и винтов. Сюда также относится использование самозажимных клемм Wago.

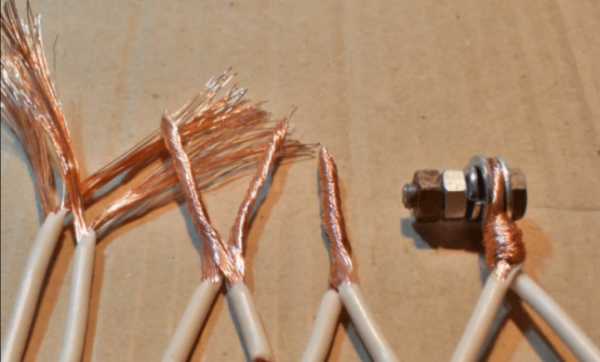

Соединение с помощью болтов

Этот тип соединения достаточно простой, но вместе с тем не очень прочный. С целью повышения надежности соединения необходимо зачистить концы от изоляции, далее залудить участки и скрепить их при помощи болта или гайки, проложив между ними шайбу. В виду того, что соединение с помощью болтов получается достаточно громоздкое и не совсем эстетичное, ему на смену пришел другой, более удобный метод зажима с помощью винтов.

Соединение с помощью винтов

Этот способ используют для соединения таких видов металлов как медь и алюминий. Винтовой клеммник представлен в виде латунной трубки с двумя отверстиями и резьбой, куда вставляются винты, которые достаточно прочно сжимают помещаемый в трубку провод. Из-за своих небольших размеров, винтовые клеммники используются при соединении проводов в распределительных коробках.

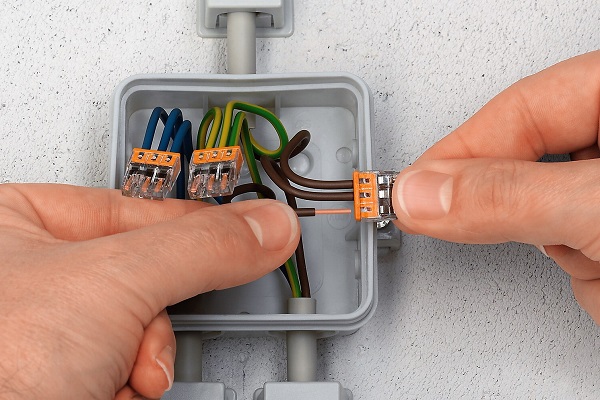

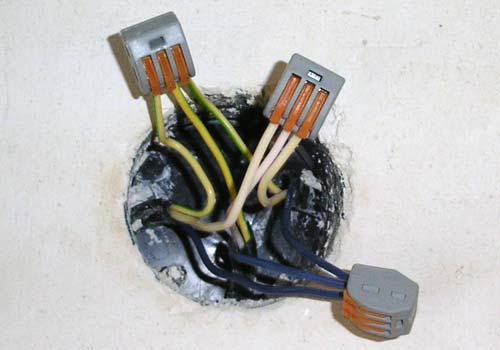

Самозажимный клеммник Wago

Этот метод широко применяется как в производстве, так и в домашних условиях из-за того, что он, во-первых, простой и удобный в использовании, и во-вторых, не занимает много времени.

В клеммниках такого типа, провод защелкивается в гнезде. С его помощью можно одновременно соединить сразу до 8 проводов. В некоторых клеммах уже нанесена специальная контактная паста, которая исключает окисление алюминиевых жил.

В статье рассказывается о различных способах соединения проводов при устройстве электропроводки.

Устройство электропроводки требует надежного соединения проводов. В шестидесятые – семидесятые годы двадцатого века, во времена строительства «хрущевских» домов, проводка, чисто из экономических соображений, выполнялась алюминиевым проводом.

Все соединения в этой проводке выполнялись методом скруток, которые изолировались черной матерчатой изолентой, и прослужить могли десять и более лет, не требуя никакого обслуживания и профилактики. Конечно, если скрутка была выполнена по всем правилам. Поэтому старые электрики утверждают, что надежней скрутки, соединения просто не бывает.

Отчасти они правы. В те времена другого способа не было, да и не требовалось, поскольку в квартирах еще не было такого обилия электрической и электронной техники, как сейчас. Мощность тогдашних холодильников, стиральных машин, утюгов и электрочайников была намного ниже, чем современных. Да и не у всех они были холодильники, телевизоры и стиральные машины.

А такие потребители электроэнергии, как кондиционеры, компьютеры, домашние кинотеатры в квартирах вообще не применялись. Тогда их просто еще не изобрели. Поэтому и можно было выполнить проводку алюминиевыми проводами, а соединение проводов при помощи скруток.

Требования к современной проводке

В современных условиях проводка чаще всего выполняется медными проводами, что позволяет подключать нагрузку практически любой мощности. Для соединения проводов сейчас применяются различные способы. Это оговорено в правилах устройства электроустановок (ПУЭ). Дословно в них сказано так: цитата.

ПУЭ: п2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Из этого пункта правил следует, что скруткой соединять провода нельзя, ее просто нет в указанном пункте. Если же проводку будет принимать пожарный инспектор, то проводку, выполненную методом скруток он просто не примет, и ее придется переделывать. Скрутки допустимы лишь как временное соединение пред сваркой, о которой будет рассказано в следующей статье.

Соединение проводов при помощи зажимов

Согласно указанному пункту ПУЭ, для соединения проводов в настоящее время существуют клеммники, которые и следует использовать. Наиболее распространены три вида клеммников. Это самозажимные, винтовые и соединительные изолирующие зажимы. На рисунке 1 показан самозажимной клеммник.

Рисунок 1. Самозажимной клеммник

Самозажимные клеммники предназначены для соединения проводов сечением до 2,5 мм2, их рабочий ток достигает до 24А, что позволяет подключать нагрузку до 5КВт. Количество мест в таких клеммниках от 2 до 8, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаячных коробках больше места, что не всегда удобно.

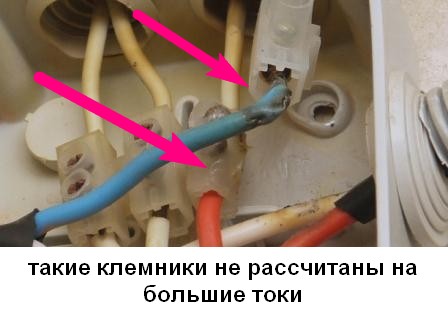

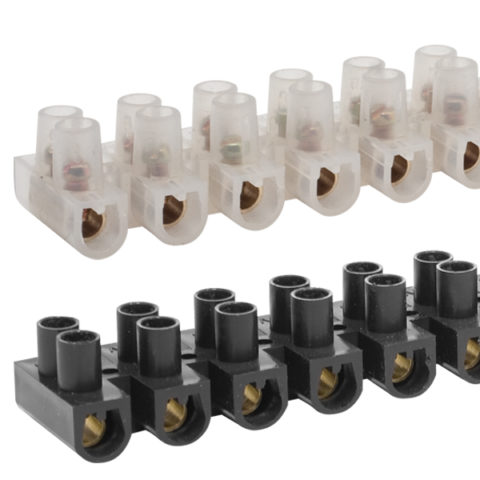

Конструкция винтовых клеммников показана на рисунке 2.

Рисунок 2. Винтовой клеммник

Такой тип клеммников наиболее распространен и поэтому применяется чаще других типов. Основная область их применения это соединение проводов в распределительных коробках. Однако, если проводка выполняется алюминиевым проводом от применения таких клеммников следует воздержаться, так как при затягивании винтов возможно пережать и обломить мягкий алюминиевый провод.

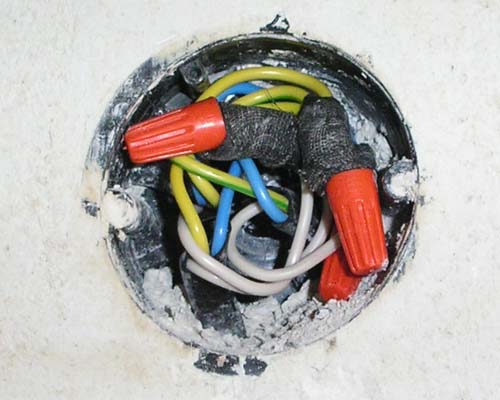

Третий вид механических соединителей проводов это соединительные изолирующие зажимы (СИЗ). Их внешний вид показан на рисунке 3.

Рисунок 3. Зажимы СИЗ

Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10 – 15 мм и складывают в общий пучок. После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. С их помощью возможно соединение нескольких одиночных проводов общей площадью 2,5 – 20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

Такие зажимы ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому, при прочих равных условиях, предпочтение все-таки следует отдать последним.

Соединение проводов пайкой

Соединение проводов пайкой и сваркой наиболее надежно, нежели с помощью клеммных соединителей различной конструкции. Лучше всего пайке поддаются медные провода, и хотя в настоящее время существуют различные флюсы для пайки алюминия, лучше от такой пайки воздержаться.

По сравнению со сваркой пайка является более простой и доступной: она не требует дорогостоящего оборудования, менее пожароопасна, навыки для выполнения хорошего качества пайки потребуются более скромные, чем при выполнении сварного соединения.

Если пайка скруток производится время от времени, например, вы решили поменять проводку в своей квартире, то вполне можно обойтись обычным паяльником мощностью не менее 100 Вт. Когда же пайка скруток предстоит чуть ли не каждый день, что касается вашей основной или дополнительной работы, то лучше пользоваться тем же стоваттным паяльником предварительно доработав его жало, как указано на рисунке 4.

Рисунок 4. Доработка жала паяльника

Для такой доработки следует паяльное жало вытащить из корпуса паяльника и сточить напильником или срезать ножовкой его рабочую клиновидную часть. После этой операции просверлить в медном жале отверстие диаметром 6 – 7 мм на глубину 30 – 40 мм.

Хотя особой точности при сверлении в данном случае и не требуется, если есть такая возможность, лучше подрезать торец и просверлить отверстие на токарном станке.

После установки жала обратно в паяльник отверстие необходимо облудить изнутри, так же, как это делается для простого паяльника. Таким образом, получается малогабаритная лудильная ванна.

Перед пайкой, конечно, сначала снимается изоляция с каждого провода на длину 40..50 мм, и каждый отдельный провод зачищается до металлического блеска, после чего облуживается.

Для этого в отверстии паяльного стержня надо расплавить небольшое количество припоя, после чего добавить немного канифоли и погрузить в отверстие провод. Если есть какой-нибудь жидкий флюс, например, раствор канифоли в спирте, то достаточно просто смазать провод жидким флюсом, и окунуть провод в расплавленный припой.

Затем облуженные провода тщательно скрутить, концы подрезать на одном уровне и, прихватив пассатижами, окунуть в паяльную ванну.

В подобном устройстве возможно пропаять скрутку из 4 – 6 жил сечением до 2,5 мм2. При этом скрутку следует для полного прогрева подержать в отверстии жала примерно 3 – 4 секунды. Пайка должна остывать на воздухе и иметь блестящий контурный вид.

При использовании в качестве флюса сосновой канифоли паяное соединение в промывке не нуждается. В случае применения других флюсов надо действовать согласно прилагаемой к ним инструкции.

Совершенно недопустимо для ускорения процесса охлаждать пайку водой: это приводит к образованию микротрещин и, естественно, ухудшению качества соединения.

Изоляцию скруток лучше всего произвести при помощи термоусадочной трубки, соответствующего диаметра, прогревая ее техническим феном. При отсутствии трубки можно воспользоваться обычной изолентой, намотав ее не менее трех слоев.
