Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 5k. Опубликовано 24.10.2016 Обновлено 04.11.2016

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

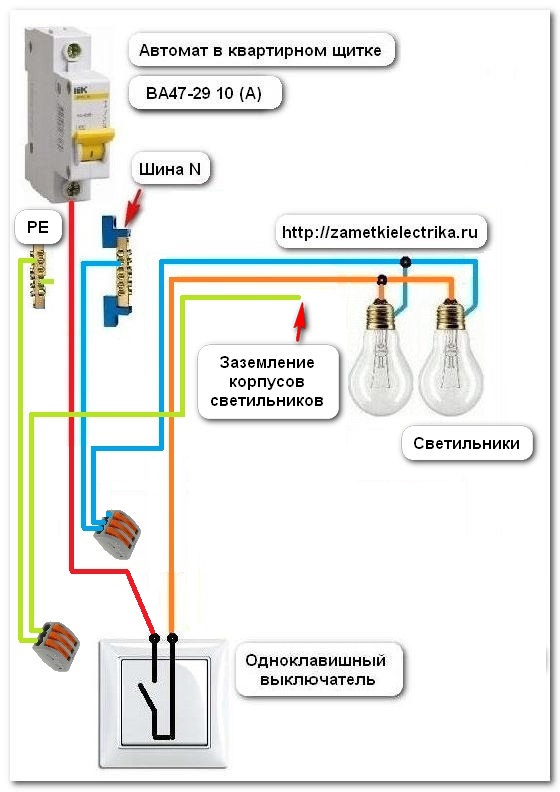

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:

Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил

Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки.

Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:

Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Как соединить провода в распределительной коробке +фото

Ремонт – дело непростое, особенно если оно касается прокладки кабеля. Здесь нужно учесть многое – рассчитать сечение кабеля, прикинуть, где будут находиться светильники и бра, розетки, выключатели, а также и то, как будет подходить питание, например, к газовой плите с электрической подсветкой.

После того как всё рассчитано, проводится монтаж электропроводки. Не будем подробно описывать его, кроме разве что того, что провода должны быть уложены ровно для удобства последующей штукатурки. Или, если это штроба, чтобы её было удобно замазать алебастром или шпатлевкой.

Теперь представим себе самую обычную комнату с одним светильником, одноклавишным выключателем и одной или парой розеток. Все провода, идущие от них, сходятся в одном месте, образуя пучок. Туда же подходит питающий кабель (или перемычка от него). Образуется пучок, который потом нужно правильно подключить.

Обратите внимание! Длина проводов, оставленных в пучке, должна быть нормальной длины (не менее 25-30 см).

Далее нужна коробка, в которой эти провода будут находиться и соединяться. Однако не все знают, как соединить провода в распределительной коробке, да и вообще, как её закрепить в стене.

Подготовка ниши

Перед монтажом коробки лучше всего оштукатурить стену. Это нужно для того, чтобы потом по её краю ровно выставить коробку. Однако если на стену будет ложиться плитка, коробка должна по отношению к основной поверхности немного выпирать – тогда, когда плитка наклеена, она окажется вровень с коробкой.

Коробка для стен из гипсокартона

Как правильно выставить коробку? Вначале в стене нужно при помощи молотка и зубила (или перфоратора) выдолбить небольшую нишу с круглыми краями. О том, достаточно ли выбито и хороша ли глубина, можно судить, приложив внутрь неё коробку днищем внутрь. Если она полностью прячется там, то можно приступать к её монтажу. Если речь идет о монтаже в гипсокартонных перегородках, то достаточно просто ножом по гипсокартону вырезать круглое отверстие в материале, вставить туда коробку с лапками и зажать их.

Обратите внимание! Если прорезь в гипсокартоне будет больше необходимого, то распределительная коробка не будет там держаться. Поэтому, перед тем как резать перегородку, нужно обвести по изделию круг, по которому и будет производиться отрез. Это же касается и отверстия в стене.

Лучше выглядит, когда все коробки находятся на одинаковой высоте.

Монтаж коробки

Монтаж распредкоробки

Для монтажа понадобится:

• вырезать сбоку или в днище дырки для проводов;
• приставить коробку с уже протянутыми проводами. Для того чтобы нам легче было понять, где какой кабель, можно их предварительно пронумеровать (с пометкой на листке, к какой цифре что относится) или подписать. Подписывают, приклеив монтажную ленту в виде флажка;
• замесить немного жидкого алебастра;
• намазать раствор на стенки коробки и всунуть её в нишу, после чего приложить к ней ровную рейку, которая позволит выставить коробку ровно, и подержать так несколько минут, пока алебастр не схватится.

После того, как алебастр схватился (опять же, не забываем, что в неё уже должны быть выведены все кабеля), замазываем её полностью алебастром, а лишнее снимаем мастерком или шпателем. Что стоит учесть – если крышка будет закрепляться резьбой, то коробку следует выставить так, чтобы её крепления находились ровно по горизонтали – для эстетики.

Подключение

Способы соединения проводов

Теперь можно приступить и к подключению проводов. Если надписей нет, можно прозвонить каждый кабель в отдельности. Для этого он зачищается от жил, 2 его провода замыкаются, а на другом конце проверяются возможные провода на предмет замыкания. Естественно, желательно делать эту процедуру, убедившись, что кабель, с которым мы работаем, не под напряжением.

Сняв изоляцию, определяем фазный провод. Он должен быть красным или коричневым, хотя может быть и другого цвета. Нулевой проводок – синий или зеленый, в зависимости от типа провода. Заземление – белый.

Схема проводов в распредкоробке

Фаза всегда соединяется вместе, если, конечно, это не выключатель, где она разделяется. Говоря о простейшей схеме – питание-светильник-розетка-выключатель – заземление соединяется вместе, фаза на розетке, светильнике и выключателе соединяется с фазой питания; нули, кроме светильников и выключателей, также сводятся в одну скрутку. В последнем случае фаза идет на выключатель, с него на контакт лампы, оттуда по нулевому проводу цепь замыкается.

Если же в комнате много розеток и светильников, было бы лучше создать для них разные распределительные коробки. В этом случае питание будет приходить в одну, из неё перемычкой во вторую. В розеточной коробке все провода соединяются в соответствии друг с другом. А вот со светильниками дело обстоит иначе.

Обратите внимание! Необходимо точно проверить, что мы подсоединяем определенный выключатель к нужной лампочке.

После того как вся собранная в коробках схема проверена, скрутки свариваются, изолируются и аккуратно укладываются в коробке, после чего она закрывается крышкой.

Фото

Соединение алюминиевого и медного проводов С заземлением Разводка проводов Два светильника и группа розеток Два светильника Без заземления

Схемы соединения проводов в распределительной коробке | Полезные статьи

Поскольку схема соединения проводов в распределительной коробке не может быть какой-то одной и универсальной для всех случаев, в первую очередь стоит рассмотреть три схемы соединения проводов, возможных в распределительных коробках.

Соединение проводов для розеток с заземлением

Рисунок 1. Соединение проводов для розеток с заземлением Данная схема соединения проводов в распределительной коробке достаточно проста: нужно только соединить провода между собой по цветам. При этом цветов должно быть обязательно три. Один — фаза (серый, коричневый или черный), потом ноль (синий или голубой), и третий — заземление (желто-зеленый), и это стандартная расцветка, которую можно наблюдать в проводах кабелей серии ВВГнг, а также большинстве другой, двух- и трехжильной кабельной продукции. Если заземления нет, то вместо трех цветов остается только два.



Соединение проводов для одноклавишного выключателя

Рисунок 2. Соединение проводов для одноклавишного выключателя Чтобы в вашей люстре или светильнике светилась лампочка, заземления не требуется — оно необходимо лишь для розеток. Поэтому в распределительной коробке нужен кабель только с двумя проводами — фазой и нулем. При этом ноль прямо в коробке соединяется с проводом, протянутым к люстре, тогда как фаза к люстре проходит через выключатель — для реализации возможности управления осветительным прибором.



Соединение проводов для двухклавишного выключателя

Рисунок 3. Соединение проводов для двухклавишного выключателя Здесь все должно выполняться точно так же, как и для подключения одноклавишного выключателя, за единственным исключением — от двухклавишного выключателя к люстре идет трехжильный кабель или провод (группа освещения 1 и 2 плюс рабочий ноль), вместо двухжильного (группа освещения и рабочий ноль).



Каждая схема соединения проводов в распределительной коробке из приведенных выше является очень распространенной и основополагающей. Поэтому, разобравшись в каждой из них, в дальнейшем можно выполнять и более сложные подключения.

Соединение проводов в распределительной коробке: способы и этапы соединения

Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

• внутренние, используемые для скрытой проводки;
• наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

• круглой;
• прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

• отсоединить гофрошланг от распредкоробки;
• отсоединить от розетки или выключателя;
• немного потянуть;
• вытянуть;
• на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

• Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
• Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
• Обеспечение пожарной безопасности.
• Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

• невысокая стоимость;
• надежное соединение;
• возможность соединения алюминиевых жил с медными.

Недостатки:

• Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
• Они позволяют соединить только два проводка между собой.
• Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
• Пайка способна обеспечить более надежное соединение.

connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

• возможность соединения проводов из алюминия и меди;
• возможность соединения нескольких жил за один раз;
• соединение тонкого многожильного провода без повреждений;
• компактные размеры;
• для работы не понадобится много времени;
• качественное соединение;
• встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

• доступная цена;
• отсутствие возможности возгорания, что объясняется материалом изготовления;
• быстрая установка;
• большой выбор изделий по размерам и цвету.

Недостатки:

• изоляция и фиксация не отличается высоким качеством;
• соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

• соединение и изоляция высокого качества;
• небольшая стоимость.

Недостатки:

• один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
• наличие специального инструмента: пресс-клещей и трубореза.
• наличие специальной гильзы для скрепления алюминиевой и медной жилы.
• Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

• оголить концы проводов;
• скрутить подготовленные концы;
• спаять провода паяльником или газовой горелкой;
• дать остыть спайке;
• заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

• надежное и крепкое скрепление проводов.

Недостатки:

• наличие специального инструмента и навыки работы с ним;
• сложность процесса пайки;
• неразъемное место соединения;
• ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

• простота в работе;
• минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

• не самое качественное скрепление;
• соединять алюминиевые и медные жилы нельзя.
• увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

• небольшая стоимость;
• отсутствие сложностей во время крепления;
• соединение медных и алюминиевых жил;
• изоляция высокого класса.

Недостатки:

• такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
• размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

• минимальные затраты и простое выполнение работы;
• соединение алюминиевых и медных жил.

Недостатки:

• слабое качество крепления;
• большой расход изоленты;
• болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Как соединить правильно провода в распределительной коробке (медные и алюминиевые) (видео)

 Соединение и контакты одна из важных тем в любой области связанной с электрическим током и напряжением. Для этого достаточно вспомнить пару основных догм, связанных с неисправностями, которые можно трактовать следующим образом:

— в месте, где должен быть контакт, его нет;
— в месте, где его не должно быть, он  есть!

 Это еще раз подтверждает насколько важно правильно не только соединять провода, обеспечивая равнозначное сечения для прохождения тока, но как важно надежно изолировать эти соединения. На самом деле,  таких вариантов соединения проводов и изоляции может быть предостаточно, все они имеют свои плюсы и недостатки, все они используются и применяются. А значит и мы со своей стороны, должны объективно донести до вас информацию о возможных соединениях проводов в распределительной коробке вашего дома или квартиры.

 Здесь мы выделим две принципиально разные по сути темы соединения проводов. Первая, это как раз обеспечение механического контакта, а вторая, это принципиальные схемы подключения электрического оборудования через распределительные коробки, будь то выключатели, световые приборы (люстры, светильники) . Начнем мы с первой тематики, то есть с того, как же можно механически соединить провода, но вначале немного о самих проводах…

Выбор провода для его соединения  в распределительной коробке (медь, алюминий, количество жил)

 Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила?  Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле,  чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге,  такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов.
 Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34  диктуют следующее…

«В зданиях следует применять кабели и провода с медными жилами…»

 Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2016 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе.  Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется.
  Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов  (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)».
 Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.

Как соединить провода в распределительной коробке (скрутка)

 Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21.
 Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые.
 Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.

Далее складываем их крест- накрест, и перекручиваем равномерно между собой.

После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.

Осталось заизолировать провода. В ПУЭ п. 2.1. 25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

Как соединить провода в распределительной коробке (сварка)

Этот способ получил массовое распространение, при прокладке и соединении электропроводки в  новых зданиях и при капитальном ремонте в  старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.

Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока.
 Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.

Осуществляем изоляцию.
 Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки.
 Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся.
 Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

Как соединить провода в распределительной коробке (пайка)

 Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней.  Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую  тоже!  Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»!  В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку.
 Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем  ее в этот самый паяльный жир.

Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру.
 Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.

Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.

Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали».
 Плюсы такого соединения следующие…  Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка.
 Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)

 WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора.  Действительно, компания производит универсальные, и очень удобные клемники. А также  другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.

 По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник).
В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.

Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри.
 Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше.
 Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет  обеспечено оперативно,  можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно.  Вот еще пару аналогичных вариантов. ..

 Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов,  гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.

Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)

 Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична.
 Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.

После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет.
 Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных  коробках, на то есть свои минусы.
 Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой.
 К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном.  В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.

Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников.
 А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.

Как соединить провода в распределительной коробке (обжимка)

 Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…

Берем инструмент — обжимник.

Зачищаем провода, надеваем гильзу и обжимаем ее по месту.  Получается следующее. Осталось заизолировать.

Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке.
 Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.

Схемы соединения проводов в распределительной коробке для выключателя и люстры

После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными.
 Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.

Второй вариант, когда через распределительную коробку подключается уже группа ламп.  Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».

 Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.

Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…

Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.

Подводя итог о правильном соединении проводов в распределительной коробке

 Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления).  На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов.
 Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.

Видео о соединении проводов (пайка) с помощью газовой зажигалки

Схемы подключения электрики в квартире и доме: принципиальные и монтажные, соединение распределительных коробок

В этом разделе сайта будут представлены и рассмотрены схемы принципиальные и монтажные электрических цепей розеток, выключателей, светильников и прочего электрооборудования, которое используется в квартире или частном доме, а также порядок действий при сборке распределительной коробки,  то есть в какой последовательности и какие следует зачищать и соединять проводники в распредкоробке. При профессиональном монтаже: обязательна сварка всех скруток!

На схемах представлены провода с одной, двумя, тремя, четырьмя и пятью жилами (проводниками). Для монтажа электропроводки в квартире или частном доме, для групп освещения и розеток, почти всегда, приобретается только трехжильный провод, а если возникает потребность в проводе с четырьмя или пятью жилами, тогда прокладывается два трехжильных. Длина таких кусков небольшая — около  двух метров и необходимы они для различных выключателей. Но если, к примеру, необходим пятижильный кабель для трехфазного обогревателя, безусловно, приобретается только пятижильный.

Для новой электропроводки розетки с заземлением являются обязательными. Не стоит заморачиваться на прокладку двухжильных, без заземляющего проводника, проводов на розетки для бытовой электроники, такой как телевизор и аудио-видео аппаратура,  для которой не требуется заземления. В будущем, возможно и не далеком, может будет перестановка мебели и на месте для телевизора окажется компьютерный стол, а для компьютера необходимы розетки с заземлением.

Все провода подведенные к распределительной коробке должны быть подписанные. Для этого, на 5-10 см, наматывается в один слой изоляционная лента белого цвета. На изоленте, маркером, сокращенно пишется для чего и куда проложен провод. Например, для светильника расположенного в центре комнаты можно подписать — «свет. центр», а для подсветки — «свет. подсвет.».

Далее, для примера приведен подробный порядок действий при соединении в распределительной коробки для розеток. Всего три провода — по одному питание приходит, по второму питание уходит дальше по групповой линии на следующую розетку и по третьему электропитание приходит на разъемы розетки:

1. Соединить вместе все три желтые жилы, оставить в коробке  10 см, откусить пассатижами и зачистить 4-5 см.
2. Скрутить — витки должны плотно и ровно прилегать друг к другу.
3. Намотать,  в натяжку, изоляционную ленту  в два слоя — сначала от начала скрутки к концу, на конце сделать припуск ленты и загнуть его, наматывая второй слой ленты к началу скрутки.
4. Соединить вместе все три синие жилы, оставить в коробке 10 см, откусить пассатижами и зачистить 4-5 см.
5. Скрутить — витки должны плотно и ровно прилегать друг к другу
6. Намотать,  в натяжку, изоляционную ленту  в два слоя — сначала от начала скрутки к концу, на конце сделать припуск ленты и загнуть его наматывая второй слой ленты к началу скрутки.
7. Соединить вместе все три белые  жилы, оставить в коробке 10 см, откусить пассатижами и зачистить 4-5 см.
8. Скрутить — витки должны плотно и ровно прилегать друг к другу.
9. Намотать,  в натяжку, изоляционную ленту  в два слоя — сначала от начала скрутки к концу, на конце сделать припуск ленты и загнуть его наматывая второй слой ленты к началу скрутки.
10. Уложить, одну за другой, три скрутки в распределительную коробку. Скрутки  в коробке размещать ровно и аккуратно, не повреждая изоляцию. Желательно одну рядом с другой — параллельно, без перехлеста.
11. Плотно закрыть крышку.

Для ясного объяснения мною и лучшего понимания Вами необходимо использовать понятные  обозначения и описания. Для этого проводники в распределительной коробке будут различаться по цветам изоляции жил в каждом отдельном проводе — то есть, например: жила в изоляции белого цвета в проводе на светильник или жила в изоляции желто-зеленого цвета в проводе на розетку.

Цвета изоляции проводников:

1. L — фазный проводник — белый
2. N — нулевой рабочий проводник — синий
3. PE — нулевой защитный проводник (заземление) — желтый с зелеными прожилками — желтый
4. Четвертая жила в проводе  — красный
5. Пятая жила в проводе — коричневый

Список схем подключения электрики в квартире или частном доме.

Для того, что бы сделать электропроводку в квартире или частном доме необходимо знать, как соединять провода в распределительной коробке. Для этого надо знать схемы электрических цепей розеток, выключателей, светильников и другого электрооборудования с порядком действий при сборке на монтаже, то есть, в какой последовательности и какие  следует зачищать и соединять проводники в распределительной коробке.

В списке есть схемы соединения проводов в распределительных коробках на розетки, выключатели и светильники, как подключить вентилятор и звонок с кнопкой, то есть всё необходимое для монтажа в квартире или частном доме.

1. Схема подключения розетки.
2. Схема подключения одноклавишного выключателя.
3. Схема подключения двухклавишного выключателя.
4. Схема подключения трехклавишного выключателя.
5. Схема подключения проходного выключателя.
6. Схема подключения двухклавишного проходного выключателя.
7. Схема подключения проходного выключателя с 3х мест: проходной перекрестный выключатель.
8. Схема подключения вентилятора в ванной и туалете, санузел: вентилятор, выключатель и светильник.
9. Схема подключения звонка и кнопки в квартире и доме.
10. Схема подключения розетки, выключателя и светильника.

Как провести розетку от распределительной коробки

Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле.

Блок: 5/19 | Кол-во символов: 743
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

Блок: 4/4 | Кол-во символов: 3104
Источник: http://stroychik. ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Блок: 6/8 | Кол-во символов: 888
Источник: https://SuperProvodka. ru/blog/podklyuchenie-rozetki.html

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ  — Правила Устройства Электроустановок.

Правила устройства электропроводки

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

Некоторые формы распределительных коробок

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Блок: 2/4 | Кол-во символов: 2885
Источник: http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke

Здравствуйте, уважаемые посетители

На нашем сайте sesaga. ru будет собрана информация по решению безвыходных, на первый взгляд, ситуациях, которые возникают у Вас, или могут возникнуть, в домашней повседневной жизни.
Вся информация состоит из практических советов и примеров по возможным решениям того или иного вопроса в домашних условиях своими руками.
Развиваться мы будем постепенно, поэтому новые разделы или рубрики будут появляться по мере написания материалов.
Желаем удачи!

Блок: 8/19 | Кол-во символов: 487
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Заключение

Замена розетки своими руками проводится точно так же, как и ее установка, но некоторые этапы пропускаются.

Блок: 8/8 | Кол-во символов: 116
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

О разделах:

Радио для дома — посвящен радиолюбительству.

Блок: 9/19 | Кол-во символов: 58
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Устройство розетки

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

• корпус;
• фазный и нулевой контакты, в которые и включается вилка;
• клеммы для подсоединения проводов электросети;
• заземляющий контакт;
• подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Блок: 2/8 | Кол-во символов: 1010
Источник: https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html

Совет 1: Как от одной розетки подключить еще одну

Здесь будут собраны наиболее интересные и практичные схемы устройств для дома. Планируется цикл статей об основах электроники для начинающих радиолюбителей.

Электрика — даны подробные монтажные и принципиальные схемы касающиеся электротехники.

Вы поймете, что есть моменты, когда необязательно вызывать электрика. Можно большинство вопросов решить самому.

Спутник – рассказывается о принципе работы и настройки спутникового телевидения и интернета

Компьютер – Вы узнаете, что это не такой уж страшный зверь, и что с ним всегда можно совладать.

Ремонтируем сами – даны наглядные примеры по ремонту предметов обихода: пульт ДУ, мышь, утюг, стул и т. д.

Разное – большой раздел охватывающий широкую тематику.

Это и увлечения, хобби, полезные советы и т.д.

Полезные мелочи – в этом разделе Вы найдете полезные советы, которые смогут Вам помочь в решении бытовых проблем.

Домашнему геймеру – раздел целиком посвящен компьютерным играм, и всему, что с ними связано.

Работы читателей – в разделе будут публиковаться статьи, работы, рецепты, игры, советы читателей, связанные с тематикой домашнего быта.

Уважаемые посетители!
На сайте выложена моя первая книга об электрических конденсаторах, посвященная начинающим радиолюбителям.

Приобретя эту книгу, Вы ответите практически на все вопросы, связанные с конденсаторами, возникающие на первом этапе занятий радиолюбительством.

Уважаемые посетители!
На сайте выложена моя вторая книга, посвященная магнитным пускателям.

Приобретя эту книгу, Вам больше не придется искать информацию о магнитных пускателях.

Все, что требуется для их обслуживания и эксплуатации, Вы найдете в этой книге.

Уважаемые посетители!
Вышел третий ролик к статье Как решать судоку.

В ролике показывается, как решать сложный судоку.

Уважаемые посетители!
Вышел ролик к статье Устройство, схема и подключение промежуточного реле. Ролик дополняет обе части статьи.

Блок: 10/19 | Кол-во символов: 1942
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Этапы подключения розетки в бане

Рассмотрим случай подключения накладной розетки с заземлением к ближайшей соратнице. Следовать будем правилам формирования «шлейфа». Желающим подвести кабель к распаечной коробке нужно будет делать отдельные ответвления с помощью клипсовых зажимов или посредством скрутки зачищенных проводов с последующей сваркой.

Все действия с электропроводкой выполняются при отключении цепи от питания. Рекомендовано после отключения автомата в щитке сразу проверить и периодически контролировать присутствие напряжения в сети мультиметром.

Шаг #1 — подготовка к предстоящим операциям

Подготовить к работе нужно будет источник питания и непосредственно подключаемый объект. С исходной розетки надо снять верхнюю часть корпуса, чтобы появилась возможность подсоединить кабель. Если рабочий механизм отделяется от подрозетника, надо выкрутить крепежные винты и вытянуть наружу колодку с клеммами.

В семействе розеток для наружной проводки числятся две разновидности:

• устройства с отделяющимся от пластины-подрозетника механизмом;
• приборы с механизмом, конструктивно совмещенным с накладным подрозетником.

Разбору по деталям подлежат обе разновидности. С первой нужно снять корпус и отсоединить рабочий орган, со второй только корпус.

Шаг #2 — подключение кабеля к источнику питания

Сначала выполним своеобразную примерку с маркером или фломастером в руке. Учтем, что:

• Внутри коробки все три провода (земля, фаза, ноль) должны лежать отдельно. Значит, общую изоляцию, охватившую гибкой трубкой все три проводника, с них нужно удалить;
• Провода следует расположить свободно с некоторым запасом на возможность проведения с ними иных электромонтажных работ. В розетках скрытой проводки рекомендуют запасаться 20ю см. Такой запас провода рискует не влезть под крышку накладной розетки. Электрики советуют обрезать кабель открытой проводки строго в размер. Вот примерку и проводят для того, чтобы выяснить, сколько можно оставить, а сколько обрезать.
• Если участок цепи прокладывается без защитного короба, общую изоляцию кабеля нужно завести в корпус источника, к которому мы подключаемся, хотя бы на 0,5 см;
• Для формирования безупречного контакта надо освободить от «личной» изоляции все три провода подсоединяемого кабеля на 0,7-1,0 см. Не следует забывать, что эти оголенные участки жил будут находиться под винтами клемм, а не свободно лежать под крышкой;
• Устроить в розетке провода нужно так, чтобы их зачищенные окончания не касались друг друга.

Примерили, как получиться в собранном виде. Отметили, сколько изоляции снимем с кабеля и с каждой из жил. Общую оболочку можно без лишних затей отрезать монтажным или канцелярским ножом, предварительно наметив им же на изоляционной трубке линию реза. Изоляцию с жил надо аккуратно состругивать, словно затачивая карандаш. Нельзя резать так же, как общую изоляционную оболочку. Можно повредить проводник.

Для обеспечения оптимального контакта оголенные отрезки проводов сворачиваем колечками. Их нужно легонько потом расплющить молотком, благодаря чему ощутимо увеличиться контактирующая площадь, а мы избавимся от перегрева в точках подключения. Под заранее ослабленные винты клемм заводим колечки согласно цветовой маркировке. Провод РЕ желто-зеленой расцветки подключаем к центральному контакту. Определение фазы с нолем не имеет принципиального значения, т.к. оба проводника предназначены для создания силовых линий. Однако традиционной маркировочной гаммы желательно придерживаться, ведь предстоит когда-нибудь чинить.

Прикручиваем винты клемм с усилием, но без фанатизма. Иначе обломаются оголенные провода, особенно, если они алюминиевые. Крепление проверяем на прочность, усердно подергав за подсоединенный провод. Убедившись в надежности, собираем разобранный источник питания и направляемся к месту установки новой розетки.

Шаг #3 — непосредственно подключение новой розетки

Принципы подготовки проводов аналогичны, похож и алгоритм работы. Только стартом работы будет не примерка, а крепление подрозетника:

• Отсоединенный подрозетник или совмещенную с рабочим механизмом платформу (в зависимости от конструкции приобретенного устройства) прикладываем к обустраиваемой стене, чтобы выбрать оптимальную позицию для установки;
• Карандашом тоненько отмечаем абрис подрозетника и точки его крепления на стенке, затем проверяем точность горизонтали уровнемером. Прикрутить подрозетник накладной розетки к деревянной стене можно сразу после выверки горизонтальности и вертикальности прочерченных линий. Крепление производится через имеющиеся на установочной платформе отверстия саморезами по дереву. Для фиксации накладной розетки на бетонной или кирпичной поверхности сначала сверлят отверстия под дюбеля;
• К зафиксированному подрозетнику подсоединяем колодку с клеммами, если она не была совмещена;
• По аналогии с описанным выше способом проводим очередную примерку;
• Далее формируем колечки, заводим их под винты клемм и усердно завинчиваем;
• Убедительно подергаем за провода возле созданных контактов;
• Ничего не отвалилось? Тогда со спокойной душой надеваем и прикручиваем комплектным шурупом крышку корпуса.

Вот и весь порядок работ. Не сложно, ведь правда?

Тем, кто желает узнать, как можно сделать одновременно целый шлейф розеток, описанный алгоритм тоже будет весьма полезен. Усилий вложить им придется побольше, предстоит повозиться подольше, но действия будут точно такими же. Просто повторяться они будут периодически. Количество технологических «оборотов» при сооружении шлейфа равно численности электроустановочных точек.

Блок: 3/3 | Кол-во символов: 5469
Источник: https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html

Как подключить розетку от распределительной коробки

Как подключить провода в распределительной коробке правильно

Выполняем подключения в распределительной коробке

Правильное соединение проводов в распределительной коробке во многом является залогом надежности вашей электросети. Ведь в отличие от соединений в распределительном щите распределительные или как их еще называют распаячные коробки более закрыты для обслуживания и контактные соединения здесь значительно сложнее проверить. Именно поэтому еще на этапе монтажа их качеству и правильности следует уделить максимальное внимание.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа. Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта.

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

• Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
• Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
• Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
• Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
• Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
• Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

• Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

• На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований. Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

• Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

• Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод.  Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки.

Схемы соединения в распределительной коробке

Имея представление о методах соединения можно говорить о том, как правильно соединить провода в распределительной коробке. В домашних условиях вам потребуется знания как подключить розетку и выключатель. Но сначала давайте рассмотрим схему самой распределительной коробки.

Схема распределительной коробки

Распределительная коробка предназначена для подключения электроприемников к питающему проводу. Располагается она обычно на входе в комнату над выключателем. Выключатель же должен находится на входе в комнату со стороны дверной ручки.

• Распределительная коробка может быть проходная и конечная. Конечной называется коробка, которая не имеет соединений с другими распределительными коробками. Проходная распределительная коробка соответственно имеет связи с другими распределительными коробками.

На фото представлен вариант подключения конечной распределительной коробки

• В распределительной коробке может располагаться вводной провод от одной или нескольких групп. Если имеется несколько вводных проводов, то согласно п.7.1.36 ПУЭ их объединение не допускается.
• Каждый вводной кабель должен иметь не менее трех проводов. Один из них фазный, второй нулевой и третий защитное заземление. Если в распределительной коробке нет провода заземления, то образовывать его путем подключения к нулевому проводу запрещено.
• Согласно п.1.1.29 ПУЭ нулевой провод должен иметь голубую окраску, а провод заземления желто-зеленую. При этом фазный провод может иметь любой другой цвет.

Обратите внимание! Если в вашей сети освещения разные группы запитаны от разных фаз трехфазной сети, то фазный провод должен иметь окраску, соответствующую фазе трехфазной сети. То есть фаза А должна иметь окраску желтого цвета, фаза В – зеленого и фаза С – красного цвета.

Схема подключения в распределительной коробке розетки

Теперь переходим к вопросу как соединить провода в распределительной коробке для подключения одной, двух и более розеток. Для этого нам понадобится трехжильный провод с сечением соответствующим суммарной нагрузке всех розеток.

Подключение в проходной распределительной коробке розетки

Итак:

• Подключение производится в следующем порядке. На вводном проводе группы находим контакт заземления и к нему подключаем соответствующий по цветовому обозначению контакт провода, подключаемого к розетке.
• Нулевой провод от кабеля, питающего розетку соответственно подключаем к нулевому проводу вводного кабеля, а фазный к фазному.
• Такие же подключения выполняем и на розетке. К силовым контактам подключаем нулевой и защитный провод, а к заземлению розетки защитный провод. Подключение фазного и нулевого провода к контактам розетки не имеет значения, но обычно фазу подключают к левому контакту.
• Если вам необходимо подключить еще несколько розеток, то инструкция допускает их подключение на контактах предыдущей розетки. То есть розетка может выполнить роль распределительной коробки. Главное помнить о сечении проводки, которое должно соответствовать нагрузкам.

Схема подключения в распределительной коробке выключателя

А вот распайка проводов в коробке для подключения выключателя несколько сложнее и зависит от количества контактов выключателя. Так для одноклавишного выключателя проводов должно быть два, для двухклавишного – три, а для трехклавишного – четыре.

Подключение выключателя в распределительной коробке

• Прежде всего рассмотрим подключение одноклавишного выключателя. Согласно норм ПУЭ коммутационные аппараты устанавливать можно только на фазный провод. Поэтому к выключателю должен быть подключен фазный провод. Для этого делаем соответствующее подключение в распределительной коробке.
• Кон

etkfaza.ru

Блок: 2/5 | Кол-во символов: 8560
Источник: https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html

Параллельное и последовательное подключение розеток и выключателей: как подключить розетку с заземлением

Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями.

Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки.

В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя.

Из параллельных соединений наиболее популярно подключение розетки шлейфом.

Блок: 11/19 | Кол-во символов: 847
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.

Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки.

К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.

Блок: 12/19 | Кол-во символов: 804
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)

При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.

Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.

Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль).

Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.

Блок: 14/19 | Кол-во символов: 757
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Подключение электрической розетки

Во время ремонта подключение розеток производят после того как будут сделаны все работы подготовительного плана:

1. — проложен провод;
2. — выбрано место установки;
3. — установлены подрозеточные коробки;
4. — выбраны розетки с необходимым уровнем защиты IP.

Когда все эти работы будут сделаны можно приступать непосредственно к установке. Как известно розетки бывают открытого и скрытого типа.

В этой статье рассмотрен пример подключения розеток скрытого типа.

Блок: 16/19 | Кол-во символов: 484
Источник: https://stroitel12.ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/

Кол-во блоков: 22 | Общее кол-во символов: 39193
Количество использованных доноров: 6
Информация по каждому донору:

1. https://stroitel12. ru/kak-provesti-rozetku-ot-raspredelitelnoj-korobki/: использовано 11 блоков из 19, кол-во символов 7250 (18%)
2. https://led-set.ru/raznoe/kak-podklyuchit-rozetku-ot-raspredkorobki.html: использовано 3 блоков из 5, кол-во символов 12643 (32%)
3. https://Elektrik-a.su/energii/v-zhilyh/shema-podklyucheniya-provodov-v-raspredelitelnoj-korobke-204: использовано 1 блоков из 4, кол-во символов 5109 (13%)
4. http://stroychik.ru/elektrika/kak-soedinit-provoda-v-raspredelitelnoj-korobke: использовано 2 блоков из 4, кол-во символов 5989 (15%)
5. https://stroy-banya.com/provodka/kak-ustanovit-i-podklyuchit-rozetku.html: использовано 1 блоков из 3, кол-во символов 5469 (14%)
6. https://SuperProvodka.ru/blog/podklyuchenie-rozetki.html: использовано 4 блоков из 8, кол-во символов 2733 (7%)

Как подключиться к новой распределительной коробке | Домашние руководства

Новая распределительная коробка используется для создания проводных соединений, называемых сращиваниями, в доме. Проводка распределительной коробки часто подключается к электрической розетке или проводке светильника. Сращивание в распределительной коробке значительно снижает риск электрического возгорания из-за контакта подключенных проводов с легковоспламеняющимися материалами. После того, как новая распределительная коробка установлена ​​в стене или потолке, она готова к подключению проводов.

Отключите питание на главном автоматическом выключателе вашего дома в комнате, где вы собираетесь установить новую распределительную коробку.

Вставьте подключаемый тестер цепи в электрическую розетку, которая находится в комнате и подключена к той же цепи, чтобы проверить и убедиться, что питание отключено, прежде чем пытаться добавить дополнительную проводку в свой дом.

Используйте отвертку и молоток, чтобы пробить выбивные отверстия, расположенные на распределительной коробке, куда будет вставляться кабель.

Вставьте кабельные зажимы в выбитые отверстия.

Вставьте конец провода через отверстие для кабеля в электрической коробке розетки или выключателя света и протолкните его через стену в сторону распределительной коробки или начните с того устройства, которое находится выше всего в вашем доме. Используйте липкую ленту, чтобы протянуть конец кабеля через кабельный зажим на распределительной коробке.

Вытяните электрические кабели так, чтобы их концы выходили на 6 дюймов из электрической коробки и распределительной коробки, а затем обрежьте кабель кусачками.

Протяните другой отрезок электрического кабеля от распределительной коробки к электрической розетке или светильнику, к которому он будет присоединен. Вставьте конец электрического кабеля через другой кабельный зажим на распределительной коробке, а затем проложите кабель через стену к розетке или светильнику. Используйте рыбную ленту, чтобы протянуть конец кабеля в электрическую коробку розетки. Оставьте излишки 6 дюймов на каждом конце электрического кабеля и обрежьте его кусачками.

С помощью универсального ножа отрежьте 3 дюйма от внешней изоляционной оболочки электрического кабеля, чтобы обнажить изолированные провода с цветовой маркировкой и оголенный медный заземляющий провод электрического кабеля.

Разделите изолированные провода с цветовой маркировкой. Снимите 3/8 дюйма изоляционной оболочки с концов проводов с помощью инструментов для зачистки проводов.

Поднесите конец белого провода, ведущего к новому светильнику, к белому проводу в новой распределительной коробке. При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить провода и закрыть оголенные металлические концы.

Поднесите конец черного провода нового приспособления к черному проводу новой распределительной коробки.При необходимости обрежьте кусачками, чтобы сделать их ровными. Скрутите черные провода вместе по часовой стрелке. Навинтите проволочную гайку, чтобы закрепить черные провода и закрыть оголенные металлические концы.

Вставьте зеленый винт заземления, прикрепленный к концу косички зеленого провода заземления, в отверстие для винта, расположенное сбоку или сзади распределительной коробки. Протяните оголенные медные заземляющие провода или заземляющие провода с зеленой изоляцией от нового прибора и распределительной коробки к зеленому пигтейлу заземляющего провода. Обрежьте концы, чтобы они были ровными.Скрутите заземляющие провода вместе по часовой стрелке. Навинтите зеленую гайку, чтобы закрепить провода.

Подсоедините или соедините провода, ведущие к новой распределительной коробке, с проводами в электрической розетке или светильнике с помощью гаек таким же образом. Или, если провода будут подключаться к выключателю света или электрической розетке с помощью клеммных винтов, оберните черные провода против часовой стрелки вокруг латунных клеммных винтов и затяните винт с помощью отвертки. Оберните белые провода против часовой стрелки вокруг серебристых клеммных винтов и затяните винты отверткой.Используйте зеленый косичку заземляющего провода, чтобы соединить оголенные медные или зеленые заземляющие провода вместе и прикрепить их к электрической коробке розетки или светильника.

Наденьте крышку распределительной коробки на установочные винты распределительной коробки. Затяните винты с помощью отвертки, чтобы зафиксировать крышку распределительной коробки.

Как подключить несколько цепей в распределительной коробке

Можно ли провести более одной цепи через одну распределительную коробку? Проводка распределительной коробки и несколько цепей.

Электропроводка распределительной коробки
[ad#block] Электрика Вопрос: Можно ли провести более одной цепи через одну распределительную коробку?

• У меня правильно подключен потолочный вентилятор.
• Предполагая, что распределительная коробка имеет достаточную мощность, я хочу провести отдельную цепь через эту коробку, чтобы разделить цепь, которая затем пойдет двумя разными путями для питания одной розетки на одной стене и двух других розеток на другой. стена.

Спасибо за совет.
Ларри

Этот вопрос по электропроводке поступил от Ларри из Нокомиса, Флорида.

Ответ Дэйва:
Ларри, спасибо за вопрос по электропроводке.

Подключение нескольких цепей

Применение: Электропроводка.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированный подрядчик по электротехнике или сертифицированный электрик.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель.
Расчетное время: зависит от объема проекта, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может мешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Электропроводка распределительной коробки и несколько цепей

• Как указано в этом вопросе, если в распределительной коробке есть необходимые кубические дюймы для проводки, которая будет установлена, тогда да, допустимо иметь более одной цепи в одной электрической коробке или распределительной коробке.
• Вы можете заметить, что на большинстве распределительных коробок указано количество проводов, которое разрешено для наиболее часто устанавливаемых сечений проводов домашней электропроводки.
• Поскольку вы устанавливаете потолочный вентилятор, убедитесь, что коробка имеет допустимый вес и одобрена для потолочных вентиляторов.

Подробнее о распределительных коробках и электропроводке

Домашние электрические распределительные коробки

Электрические распределительные коробки для домашней проводки

Общие сведения об электрических распределительных коробках и их назначении. Домашняя электропроводка — это процесс установки электрического провода в место, которое будет обслуживать электрические устройства или бытовую технику. Одним из очень важных компонентов является коробка, куда будет устанавливаться провод. Тип и размер электрических коробок домашней проводки будет зависеть от размера цепи, применения и ее местоположения.

Коды домашней электропроводки

Электротехнические нормы и правила для домашней электропроводки

Справочник электрических норм, охватывающий методы подключения электрических цепей и электрические коробки.

Проводка цепи

Электропроводка

В этой статье рассматриваются общие схемы электропроводки дома на 120 и 240 В, а также установленные автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.

Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, 999 9 включает в себя: проводки GFCI проводки домашних электрических цепей 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3-проводной и 4-проводной электрической плиты Электропроводка 3-проводной и 4-проводной шнур сушилки и розетка сушилки Способ устранения неполадок и ремонта электропроводки 9 Способ Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Распределительные коробки

Распределительные коробки

— это металлические или пластиковые корпуса, используемые в качестве корпусов для проводных соединений. Соединения внутри называются ответвлениями и обычно представляют собой конец кабелепровода.Распределительные коробки облегчают доступ к проводам, поскольку все, что нужно сделать, это снять покрытие, чтобы внести изменения, отремонтировать или добавить кабелепровод. Распределительные коробки также защищают проводку от элементов или окружающей среды, которые иногда могут вызывать коррозию или иным образом наносить вред материалу проводки. Наконец, распределительные коробки защищают проводку от нежелательного вмешательства, как злонамеренного, так и непреднамеренного.

Основы соединительной коробки По сути, распределительная коробка содержит проводные соединения для разделения питания от одного источника на несколько розеток.Например, распределительная коробка может содержать один проводной источник питания, который подключен через несколько проводов для питания нескольких разных источников света.

Распределительные коробки обычно имеют длину от 2 ½ до 3 ½ дюймов и изготовлены из металла или твердого пластика. Функциональная разница между пластиком и металлом зависит от того, должна ли распределительная коробка выдерживать какой-либо вес. Некоторые металлические распределительные коробки могут поддерживать светильники; пластиковые распределительные коробки не выдерживают такого веса. Дополнительные отличия включают установку, поскольку пластиковые распределительные коробки обычно устанавливаются быстрее и проще, чем металлические.Однако стандартная распределительная коробка, предназначенная для простого покрытия сростков проводов, может быть как металлической, так и пластиковой.

Соединения проводов в распределительных коробках

Все соединения проводов должны быть помещены в распределительную коробку, чтобы здание соответствовало электротехническим нормам, хотя иногда соединения пропускаются и в результате могут представлять опасность. Любая оголенная проводка может быть опасной, но оголенные сращивания проводов особенно подвержены несчастным случаям, потому что о них можно споткнуться, излучать искры или неправильно воспринимать себя детьми или домашними животными как игрушки.Распределительные коробки полезны для сращивания проводов, поскольку они также позволяют легко определить место сращивания проводов.

Прочие электрические изделия

Больше из раздела Автоматизация и электроника

Трассировка 3-проводных цепей | JLC Онлайн

Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы встречаем провод 10/3, используемый в 110-вольтовых цепях с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей.Это приемлемая установка или ее нужно вытаскивать и менять?

A. Рекс Колдуэлл отвечает: Приемлема ли эта схема подключения, зависит от того, куда ведет провод.

Частично коммутируемая розетка. Трехжильный провод имеет две горячие точки — черную и красную — и белую нейтраль. Хотя обычно трехжильный провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток.Например, для частично переключаемой розетки вы должны отломить язычок на латунной стороне розетки. Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; нет никакой разницы, какой провод на каком винте. Нейтральная сторона сосуда остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. рисунок ниже). Черный или красный могут идти на постоянно горячую подачу, а другой идет на настенный выключатель, создавая коммутируемую розетку.Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но не требует толстого провода 10-го калибра.

Чтобы подключить частично коммутируемую розетку (выше), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — включена.И верх, и низ имеют одну и ту же нейтраль.

Если вы обнаружите красный провод и черный провод от одного и того же трехжильного кабеля, идущие в панель, а затем идущие к отдельным однополюсным выключателям, вам необходимо проверить монтаж. Этот сценарий не является автоматически неправильным, но на всякий случай я бы предположил, что это так, пока не проследил проводку от панели. Это может быть одна из нескольких разных вещей, но обычно это многопроводная цепь или цепь на 220 вольт.

Многопроводные цепи. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный цвет может питать линию розеток, а красный — линию встроенных светильников в той же области. Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод несет только несбалансированный ток, что приводит к меньшему падению напряжения и потерям мощности, чем две двухпроводные схемы.В этой ситуации черный и красный должны быть подключены к противоположным фазам в панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

Трехпроводная схема Romex может использоваться для питания двух отдельных цепей с общей нейтралью. Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя многожильные ответвления в некоторых случаях разрешены нормами, автор не рекомендует их для проводки в жилых помещениях.

Такой тип проводки называется многопроволочной ответвленной схемой. Хотя это распространено во многих областях, я не рекомендую это. Эта система регулируется специальными нормами кодекса. Многопроводная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) при одном включении выключателя. Следовательно, эти цепи должны быть объединены вместе. Если кто-то сделает , разделив ответвления на части, и они обе ведут к одной и той же фазе на панели, токи нейтрали будут суммироваться.Такая перегрузка может иметь катастрофические последствия. Кроме того, розетки, выключатели и другие устройства в многопроводных ответвленных цепях всегда должны быть соединены косичками , как показано на рисунке выше. Это делается для того, чтобы нейтраль не прерывалась из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение). Из-за этих требований и проблем, связанных с многопроводными цепями, я советую не использовать их для проводки в жилых помещениях, где самодельщики, скорее всего, будут возиться с ними.

220-вольтовые цепи. Подобная схема (красный и черный к противоположным фазам панели) часто используется самодельщиками для питания электрических плинтусных обогревателей или какой-либо другой цепи 220 вольт. Но самодельщики часто не знают, как использовать двухполюсный выключатель, или не помнят соединить выступы между рукоятками выключателя. Это также может объяснить провод 10-го калибра: кто-то ошибочно предположил, что нагревателям нужен более толстый провод. Самодельщики часто не знают, что прерыватель защищает проводку.

Было бы невозможно перечислить все мыслимые ситуации, правильные или неправильные, которые вы могли обнаружить. Суть в следующем: Проследите провода. Посмотрите, куда они идут и с чем связаны. Или выкинуть выключатели и посмотреть, что не работает. Затем проследите его.

Можно ли использовать распределительную коробку для удлинения проводки? (Узнайте сейчас!) – Модернизированный дом

Люди ищут разные способы сделать проводку легкодоступной.Либо они хотят сделать надстройки для большего количества приборов, либо удлинить провода, чтобы поставить больше розеток. Другие могут захотеть разместить розетки ближе к своей электронике, чтобы было удобнее.

Какой бы ни была причина, электромонтажные работы необходимы, и люди хотят знать самый безопасный способ их выполнения. Один из часто возникающих вопросов касается распределительных коробок. Можно ли использовать распределительную коробку для удлинения проводки?

Распределительную коробку можно использовать для удлинения проводки, вырезав отверстия и пропустив провода через коробку.После того, как провода подключены, остается только установить коробку на место. Последующее закрытие всех отверстий и доведение до совершенства ретуши охватывают основные этапы.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как подключить распределительные коробки

Это рекомендуемые действия по подключению распределительных коробок.Чтобы добавить расширения, выполните те же процедуры. Если коробка должна уйти за стену, вырежьте соответствующее количество места, чтобы все установить.

Этот процесс не зависит от типа устанавливаемой распределительной коробки. То же самое касается рейтингов.

Шаг 1. Выключите питание

Прежде чем прикасаться к какому-либо проводу, убедитесь, что главный выключатель полностью отключил питание. Проверьте провода тестером, чтобы убедиться, что провода под напряжением отсутствуют.

Шаг 2. Создание ответвления

Шпоры

предназначены для добавления дополнительных источников света, розеток или розеток в разных частях дома. Сопоставьте все цветные провода вместе, вставив их в клеммы и соединив их. Прямые концы будут исходить от основных тросов, а боковые — от дополнительных.

Все кабели должны быть зачищены, чтобы были видны жилы. Снимите минимальное количество по мере необходимости. Провода такие:

1. Красный или коричневый — горячие провода.
2. Черный или синий являются нейтральными.
3. Желтый или зеленый — провода заземления.

Шаг 3. Закрепите базу

Будут открытые отверстия для крепления основания к стене.После того, как провода на месте, сначала идет база; затем крышка завинчивается сверху.

Шаг 4. Соберите все обратно

Если коробка висит на стене, вы закончили и можете снова включить питание. Если коробка находится за стеной, положите вырезанные куски дерева на место. Потребуется шпатлевка по дереву, шлифовка и краска или морилка, чтобы она выглядела естественно.

Что такое электрическая распределительная коробка?

Чтобы понять, что можно и что нельзя делать при удлинении проводки, давайте рассмотрим значение электрической распределительной коробки.

Электрическая распределительная коробка является основным источником электропроводки. Если нет коробки, то ни в одной комнате нет ни выключателей, ни розеток, ни зон подключения данных.

Коробка изготавливается из металла или пластика и известна как блок управления или распределительный центр. Это источник встречи, где питание поступает от выключателя. Несколько кабелей подключены и хранятся внутри электрической распределительной коробки.

Перенаправление энергии

Затем питание перенаправляется на каждую цепь и может добавляться к линии, которая может оказаться недостаточно длинной.Иногда провода не могут быть сращены на достаточно безопасную длину. Это еще одна причина для удлинения проводов.

Главное помнить, что электрические распределительные коробки должны быть размещены в безопасном месте. Лучше всего их размещать на чердаках, внутри подвесных потолков, в подвалах, за панелями или гипсокартоном. Это должно быть место, где нет пешеходного движения или опасности столкновения.

Безопасная работа с распределительными коробками

Перед выполнением любых электромонтажных работ необходимо прочитать и понять часть P нового кода строительных норм.Если домовладелец выполнил электромонтажные работы, он должен осмотреть работу и пригласить профессионала для ее повторной проверки.

Для чего нужна распределительная коробка?

Электрические распределительные коробки предназначены для подключения дополнительных розеток для добавления точек освещения, цепей и удлинения цепей. Его цель — подача электроэнергии из одной точки в другую, а также ремонт проводов. Поврежденный провод можно разрезать и соединить вместе путем сращивания и использования коробки для повторного соединения провода.

Распределительная коробка может соединить провода или безопасно провести ответвление от электрической цепи. При подключении двух и более проводов рекомендуется использовать распределительную коробку. Любой, кто занимается электрикой и проводкой, знает цену и часто использует коробки.

Коробка служит защитой от любых оголенных проводов под напряжением, так как в нее можно связать до трех-пяти комплектов. Это также предотвращает касание проводов, что также может быть опасным. С коробкой провода никогда не будут затронуты человеческими руками или ударены.

Распределительная коробка для нескольких установок

Выбор распределительной коробки правильного размера имеет жизненно важное значение для прокладки кабелей.Коробки обычно имеют размеры от двух с половиной дюймов до трех с половиной дюймов в глубину.

В среднем маленькая коробка может вместить до трех проводов, а более глубокая коробка вмещает до пяти проводов разного размера.

Существующая проводка должна быть где-то связана, если в комнате будут находиться разные компоненты. Распределительная коробка позволит легко исправить ситуацию, подключившись к главному выключателю. Если

комплектующие совместимы с автоматическим выключателем, коробка не дает лишним проводам вернуться к источнику.

Описание различных типов распределительных коробок

Существует ряд различных типов соединительных коробок. Два основных отличия, которые важно учитывать при покупке, — это рейтинг и клеммы .

Распределительные коробки также бывают разных стилей, которые указывает каждый производитель. Несмотря на то, что молдинги и расположение клемм различаются, основные элементы одинаковы.

Номинальные значения в распределительной коробке

Каждая распределительная коробка рассчитана на ампер для защиты вас, цепи и их.Крайне важно иметь коробку с соответствующими номиналами усилителей. Примером может служить радиальная цепь, для которой требуется коробка на 30 ампер, а для цепи молнии требуется коробка на 20 ампер.

Ток цепи должен соответствовать номиналу, указанному на коробке. Вы можете использовать коробку с более высоким номиналом для схемы с более низким номиналом, но не наоборот. Если вы это сделаете, это может привести к расплавлению или возгоранию домашней электросети.

Клеммы и проводка для распределительных коробок

Существует несколько вариантов распределительных коробок, которые имеют 3, 4, 5 или 6 клемм.Из соображений цены лучше всего выбрать тот единственный, который подходит для ваших нужд. При подключении проводов каждый конец провода подходит к каждому концу одной и той же клеммы для подключения.

Типы терминалов

После того, как провод подсоединен к клемме, завинтите клемму по часовой стрелке, чтобы зафиксировать каждый медный конец провода. Существует три разных типа клемм, которые соединяют медные концы проводов. Они следующие:

1. Одновинтовой зажим. Каждая клемма имеет винт в том месте, где проходит каждый конец кабеля для соединения. Эти клеммы чаще всего встречаются в стандартных распределительных коробках. Плоская отвертка поворачивает винт, и оба провода надежно соединяются. Каждая коробка имеет отверстие разного размера для кабелей разного размера.
2. Винтовые зажимы для сборных шин. Каждый кабель вставляется в предназначенное для него отверстие и привинчивается. Это не похоже на один винт, так как оба конца должны быть надежно закручены, чтобы удерживать.Каждый провод должен соответствовать отверстиям, иначе он не останется на месте.
3. Необслуживаемые/легко подключаемые клеммы. Как и шина, каждый кабель имеет отверстие внутри клеммы. Рычаги фиксируют провода, или это вставная посадка. Каждый терминал ограничен количеством подключенных ядер, от двух до восьми.

Квадратные или круглые соединительные коробки?

Круглые распределительные коробки являются стандартными для подключения кабелей с более низким током, а квадратные коробки предназначены для более высоких токов.Между ними нет ни лучшего, ни худшего, но сохранение совместимости имеет решающее значение. Распределительные коробки, не требующие обслуживания, являются обычным бытовым изделием и имеют прямоугольную форму.

Необслуживаемые распределительные коробки, похоже, заменили большую часть круглых коробок. Потребители и электрики предпочитают их круглым коробкам. Это экономит 75% времени на подключение этих коробок к другим.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Модернизированная домашняя команда

Мы команда страстных домовладельцев, профессионалов в области обустройства дома и энтузиастов, которые любят делиться с другими домовладельцами обустройством дома, ведением домашнего хозяйства, украшением и многим другим! Ищете ли вы пошаговое руководство по ремонту бытовой техники или стоимости установки забора, мы здесь, чтобы помочь.

Недавно опубликовано

ссылка на прозрачные кухонные шторы какого цвета сочетаются с лиловыми столешницами? ссылка на Шкафы какого цвета сочетаются с черными столешницами?

Шкафы какого цвета сочетаются с черными столешницами?

Так много традиций во всем мире основано на еде, поэтому правильно, чтобы кухня была удобной.Многие люди выберут белые столешницы, потому что это самый безопасный выбор; после…

Проводка стандартного однополюсного выключателя света

Продавцы оборудования и электрики называют самый простой и распространенный выключатель света «однополюсным выключателем света». В однополюсном выключателе освещения переключение тумблера или лепестка вверх замыкает цепь, включая свет или приборы, а опускание вниз разрывает цепь, выключая свет или розетки.

Однополюсный переключатель имеет две латунные клеммы с боковыми винтами, на которые крепятся черные («горячие») провода цепи. Один черный провод идет от источника питания, а другой идет к свету (лампам).

Когда вы выключаете выключатель, он прерывает подачу электричества по черному проводу от источника питания к светильнику. По этой причине две основные клеммы подключены к черным проводам. Неизолированный заземляющий провод цепи — если он есть — подключается к зеленому винту заземления на переключателе.

Схемы подключения на этой странице помогут вам спланировать правильный способ подключения выключателя света. Всегда отключайте питание цепи перед выполнением работ с проводкой. См. Как отключить электричество в вашем доме.

Опять же…белые провода цепи обходят переключатель, ЕСЛИ ТОЛЬКО…белый провод не был преобразован в черный провод. Во многих домах используется трехжильный неметаллический кабель (например, марки Romex®), который состоит из одного черного провода, одного белого провода и одного оголенного или зеленого заземляющего провода.

Однополюсный выключатель света управляет освещением из одного места. Leviton

При подключении к выключателям этот тип кабеля может использоваться в качестве ножки выключателя, где вам нужны два черных провода, чтобы перейти от выключателя к черным проводам, расположенным у фонаря или в промежуточной электрической коробке.

Как показано на рисунках ниже, вы можете покрасить пару дюймов конца белого провода в черный цвет или обмотать его черной изолентой, чтобы указать, что он используется в качестве черного провода. Электрические коды могут варьироваться в зависимости от этой практики.Схема подключения стандартного однополюсного переключателя освещения

Схемы подключения однополюсного переключателя

Правильный способ подключения однополюсного переключателя зависит от того, где переключатель расположен относительно источника света. На приведенных ниже схемах показаны различные варианты. Правильная проводка для однополюсного выключателя, который управляет светом из центра цепи.



Легче всего подключить одиночный свет, который находится в конце цепи.

 Если некоммутируемая цепь продолжается от коммутируемого света, вот как ее подключить.

Светорегулятор подключается так же, как и однополюсный выключатель. На этой иллюстрации вы можете видеть, что раскаленные «подводящие» провода диммера подключены к входящему черному проводу от источника электропитания (электрического щита) и черному проводу, который идет к черному проводу светильника, который в данном случае , представляет собой белый провод, обмотанный черной изолентой. Диммер прерывает черный провод, идущий к светильнику.

Тип переключателя, который будет включать освещение в коридоре с любого конца коридора, называется трехпозиционным выключателем; у него есть дополнительный терминал.Информацию о различных способах подключения переключателей этого типа см. в разделе «Как подключить трехпозиционные переключатели». Sunset Books, старший редактор журнала Home Magazine, автор более 30 книг по благоустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году.Подробнее о Don Vandervort

Tools and Maintenance Tasks (Interactive)

Каналы

определяются как закрытые каналы из металла или неметаллического материала, предназначенные специально для удержания проводов или кабелей. Монтаж ответвленных цепей с использованием кабельного канала (кабелепровода) редко используется в жилых помещениях. Однако в некоторых районах страны требуется, чтобы вся проводка в доме была проложена методом кабельных каналов. Канатные дорожки должны быть установлены как законченная система и должны быть надежно закреплены на месте и поддерживаться одобренным фиксатором.

Используйте отдельные проводники при монтаже цепи методом кабельного канала. Общепринятой практикой при монтаже электропроводки является установка зеленого изолированного заземляющего проводника оборудования в каждом кабелепроводе. Электрические нормы и правила предъявляют особые требования к проводке в различных типах кабелепроводов, которые включают допустимые нормы заполнения, которые варьируются в зависимости от размера провода и типа изоляции.



Следующие кабелепроводы используются в основном в легких и тяжелых коммерческих приложениях и перечислены здесь для справки:

Жесткая металлическая труба (ЖМК) – ЖМК обычно изготавливается из стали с защитным оцинкованным покрытием.Это кабелепровод с резьбой, предназначенный для физической защиты и прокладки проводников и кабелей, а также для использования в качестве заземляющего проводника оборудования при установке с соответствующими фитингами. Его можно использовать во всех атмосферных условиях и формах размещения. Требуются специальные инструменты для нарезания труб и резьбы.

Промежуточный металлический кабелепровод (IMC) — IMC представляет собой более тонкостенную версию жесткого металлического кабелепровода и может использоваться во всех местах дома, где разрешено использование жесткого металлического кабелепровода.Его можно использовать в качестве заземляющего проводника оборудования при установке с соответствующими муфтами и соответствующими фитингами. Требуются специальные инструменты для нарезания труб и резьбы.



Изгиб трубопровода — это навык, который улучшается с практикой. Наиболее распространенный электрический кабелепровод, установленный в домах, — это ЕМТ, и по этой причине последующее обсуждение изгиба кабелепровода будет сосредоточено на ЕМТ. Описанные методы гибки могут также применяться к другим типам круглых металлических дорожек качения.

EMT изгибается в полевых условиях с помощью ручного, гидравлического или электрического трубогиба. Изгибы размером от 1/2″ до 1-1/4″ обычно изготавливаются с помощью ручного гибочного станка. Гидравлический или электрический гибочный станок обычно используется для больших размеров. Поскольку большинство EMT, устанавливаемых в домах, имеют размеры 1/2″, 3/4″ или 1″, мы сосредоточимся на гибке с помощью ручного трубогиба.

При выполнении гибки с помощью ручного трубогиба:

• Носите защитные очки и соблюдайте все применимые правила безопасности.
• Наклоняйтесь на плоской нескользкой поверхности.
• Отметьте места на кабелепроводе, где вы хотите сделать изгибы четко и точно.
• Сильно надавите ногой на педаль, чтобы труба плотно удерживалась в трубогибе.
• При выполнении нескольких изгибов на одной и той же длине трубы все изгибы должны находиться в одной плоскости.



Ручной трубогиб IDEAL

Гибочные станки IDEAL Как согнуть заглушку

Ручной трубогиб IDEAL Как сделать изгиб спиной к спине

Основы гибки кабелепровода 3 Седла для гибки

Electrical Boxes by Gwen Arkin лицензирован под номером CC BY 4.0



Электрические коробки

имеют множество вариантов монтажа: от конфигураций, предназначенных для крепления гвоздями или винтами к элементам каркаса или блокировки, до моделей для реконструкции (называемых «старой работой»), которые крепятся к гипсокартону, закрывающему стенной карман.

Коробки для устройств — используются для установки розеток или выключателей в определенных местах электрической цепи. Стандартные отверстия в коробках имеют размер примерно 3″ x 2″ и глубину от 1-1/2″ до 3-1/2″.

Розеточные коробки- используются при установке осветительных приборов на потолке или стене, а также при подключении небольших или крупных приборов. Они больше, чем коробка устройства, и обеспечивают больше места для различных ситуаций с проводкой. Коробки розеток предлагаются круглой, восьмиугольной или квадратной формы.

Соединительные коробки (J-Box) — Они используются, когда несколько проводников сращиваются вместе в одной точке системы электропроводки. NEC® требует, чтобы распределительные коробки были доступны после установки без изменения отделки здания.Распределительные коробки всегда должны быть закрыты.

Ящики для тяжелых грузов — Специально разработаны и испытаны для выдерживания более тяжелых грузов. Используется для более тяжелых нагрузок, таких как лопастные вентиляторы, подвешенные к потолку. Ящики для тяжелых грузов могут быть изготовлены из металла или неметаллического материала.

Металлический ящик для устройств часто включает в себя возможность удаления боковых сторон коробки и объединения коробок вместе для создания коробки, в которой можно разместить несколько устройств. Самый распространенный металлический корпус устройства размером 3″ x 2″ x 3-1/2″.Еще один тип металлической коробки для устройств, признанный NEC®, — это «удобная» или «универсальная» коробка. Этот тип коробки в основном используется для поверхностного монтажа и может вмещать одно устройство, такое как розетка или выключатель.

Неметаллические коробки обычно изготавливаются из ПВХ, фенола или поликарбоната. Конкретные преимущества использования этих коробок заключаются в том, что они легкие, прочные, очень простые в установке и недорогие. Большинство неметаллических коробок подключаются с использованием метода проводки кабеля в неметаллической оболочке.Неметаллические коробки предлагаются в виде одноблочных, двухблочных, трехганговых коробок для устройств и стилей монтажа приспособлений.

Хотя коробки из ПВХ предназначены и используются для склеивания, некоторые модели имеют фитинги с внутренней резьбой для различных резьбовых соединителей.

Проводники в жилой электропроводке обычно устанавливаются в кабельной сборке. Они изготавливаются из меди, алюминия и плакированного медью алюминия. Медь предпочтительнее из-за ее большой способности проводить электричество, ее прочности и малой вероятности возникновения проблем в долгосрочной перспективе.

Размер проводников

соответствует американскому калибру проводов (AWG). Проводники, используемые в жилой электропроводке, обычно имеют размеры от 14 AWG до меди 2/0. Чем больше число, тем меньше проводник. Чем меньше число, тем больше проводник. Размеры проводников больше 4/0 указаны в тысячах мил (1000 круговых мил).

Сила тока — это ток в амперах, который проводник может непрерывно проводить в условиях использования без превышения его номинальной температуры.Домашний электрик или специалист по техническому обслуживанию должен иметь возможность выбрать правильный размер проводника в зависимости от мощности, необходимой для каждой цепи, с которой он работает. Сила тока проводника зависит не только от диаметра проводника, но и от длины проводника, а также от типа изоляции проводника.

Stranded Wire vs Solid Wire от Gwen Arkin лицензирован под номером CC BY 4.0



THHN и THWN — это коды двух наиболее распространенных типов изолированного провода, используемого внутри кабелепровода.Эти типы проводников часто используются в сочетании с гибкими кабелепроводами в незавершенных помещениях, таких как подвалы и гаражи, а также для коротких открытых участков внутри дома, например, для подключения проводки к мусоропроводам и водонагревателям. Они также используются в ответвлениях трубопроводов из твердого материала. Буквы обозначают особые свойства изоляции проводов:

T: термопласт
H: термостойкий; HH означает высокую термостойкость
W: предназначен для влажных помещений
N: с нейлоновым покрытием, для дополнительной защиты

Solid Core VS.Многожильный провод — В то время как сплошной провод состоит из одного металлического сердечника, а многожильный провод состоит из множества более тонких проводов, скрученных вместе в связный пучок. Оба типа проводов подходят для коммерческой и жилой установки, однако каждый из них имеет свои преимущества и недостатки, которые приводят к выбору одного над другим для каждого конкретного применения.

ИСПОЛЬЗОВАНИЕ	ПРОВОД	МИТЫЙ ПРОВОД
Там, где важна гибкость	НЕТ	ДА
Защита от коррозии	ДА	НЕТ
Наружное использование	ДА	НЕТ
Повторяющееся движение	НЕТ	ДА
Ценовое преимущество	ДА	НЕТ

Выбор цвета изоляции проводников, установленных в кабелепроводе, зависит от типа цепи, которую он обслуживает.

• Для ответвления цепи на 120 В используйте белый изолированный провод и черный изолированный провод.
• Для прямой цепи 240 В (например, электрического водонагревателя) используйте два черных проводника или черный и красный проводники.
• Если цепь представляет собой цепь с напряжением 120/240 вольт (например, электрическая сушилка для белья), используйте белый изолированный провод, черный изолированный провод и красный изолированный провод.

NEC® требует, чтобы каждый проводник имел цветовую маркировку, указывающую на функцию, которую он выполняет в цепи.

Черный– Используется в качестве незаземленного или «горячего» проводника и передает ток на нагрузку в цепях 120 В.

Красный– Также используется в качестве незаземленного или «горячего» проводника и проводит ток к нагрузке в цепях 120/240 В, таких как цепь электрической сушилки для белья.

Белый — Используется в качестве заземляющего проводника цепи
— Возвращает ток от нагрузки обратно к источнику
— Называется «нейтральным» проводником, но только при использовании с черным и красным проводом в многопроводной цепи

Неизолированный– Используется в качестве заземляющего проводника оборудования, который соединяет вместе все нетоковедущие металлические части цепи; никогда не проводит ток.

Зеленый (может быть зеленым с желтыми полосами)– Используется в качестве изолированного заземляющего проводника оборудования; никогда не проводит ток.

Проводники обычно втягиваются в кабелепровод, но на более коротких участках между проводниками электрических коробок они могут быть протолкнуты через кабелепровод. Проводники снимаются с катушек таким образом, чтобы проводники легко сходили с катушек и не путались друг с другом. Один из самых простых способов сделать это — использовать тележку для проволоки, которая позволяет надевать несколько катушек проволоки одновременно.

Если длина кабелепровода между коробками достаточно велика, используйте рыболовную ленту. Если кабелепровод уже содержит провода, убедитесь, что цепи, которые их питают, обесточены. Вытяните рыбную ленту из катушки. Вставьте его в дорожку качения и протолкните его, пока он не выйдет в месте коробки. На конце рыбной ленты будет крючок. Прикрепите проводники к концу ленты. В то время как один человек медленно стягивает проводники с катушек, другой человек протягивает ленту с прикрепленными проводниками обратно через кабелепровод.



Klein Tools Стекловолоконные рыбные ленты с лазерной гравировкой

Если длина кабелепровода больше, чем длина самой длинной ловильной ленты, можно использовать другой метод. В одном методе используется вакуумное/компрессионное устройство для выдувания или всасывания «мыши» с привязанной к ней веревкой по всей длине канала. После того, как мышь выдувается или засасывается через канал, прикрепленная веревка снимается с мыши и привязывается к более прочной тянущей веревке, которую затем протягивают через канал.Затем к проводам прикрепляют тянущий канат, и они протягиваются в трубопровод.

Кабельная проводка проще в установке, чем кабельная проводка, и это основная причина, по которой в большинстве домов используется как можно меньше кабелепроводов. Кабельный провод содержит все проводники, необходимые для цепи, в одном изолированном блоке.

При покупке кабельной электропроводки кабель обозначается двумя цифрами: первая цифра обозначает сечение; второй количество токоведущих жил в проводе.Кроме того, обычно есть еще один провод, который используется для заземления (зеленый или неизолированный). «12-2» означает калибр 12, два изолированных токонесущих провода и голую землю. Провод 12-2 обычно имеет черный, белый и оголенный заземляющий провод. Черный, красный и заземление без белого провода используются для цепей 220 В без нейтрали. Провод 12-3 обычно имеет черный, красный, белый и оголенный заземляющий провод и используется для 220 В с нейтралью или в приложениях с трехпозиционным переключателем в качестве проводника между переключателями, где требуется дополнительный провод.

Кабель в неметаллической оболочке (тип NM)- Также известен как «Romex». Наименее дорогой и наиболее часто используемый способ приобретения и установки электропроводки в жилых помещениях.

Кабель Romex® от Gwen Arkin находится под лицензией  CC BY 4.0

Типы кабелей типа NM:

• Тип NM-B (белая внешняя оболочка) —  Наиболее распространенный тип; использовать только в сухих местах. Имеет негорючую, влагостойкую, неметаллическую наружную оболочку.
• Тип NMC-B (желтая внешняя оболочка) — Нечасто используется в жилых помещениях; использовать в сухих или влажных местах. Имеет огнестойкую, устойчивую к плесени и коррозии неметаллическую внешнюю оболочку.
• Тип NMS-B (оранжевая внешняя оболочка) –  Используется в новых домах с системами домашней автоматизации. Содержит силовые проводники, телефонные провода, коаксиальный кабель для видео и другие проводники данных в одном кабеле. Имеет влагостойкую, негорючую, неметаллическую наружную оболочку.

Подземный фидерный кабель (тип UF)-  Используется для подземной прокладки ответвлений и фидерных цепей. Также используется во внутренних установках, но должен быть установлен в соответствии с требованиями по установке для кабелей с неметаллической оболочкой.

Подземный фидерный кабель (тип UF) от Clifford Rutherford лицензирован в соответствии с  CC BY 4.0



Кабель в армированной (тип AC) и в металлической оболочке (тип MC) — В некоторых регионах США использование кабеля с неметаллической оболочкой в ​​жилом строительстве может быть запрещено.Оба имеют металлическую внешнюю оболочку и обеспечивают очень высокий уровень физической защиты проводников кабеля. Электрикам иногда трудно отличить кабель типа AC (также известный как кабель «BX») и тип MC. В кабеле типа AC каждая жила покрыта коричневой бумагой, а в кабеле типа MC все жилы покрыты прозрачной пластиковой пленкой.

Кабель с металлической оболочкой (MC) от Gwen Arkin находится под лицензией  CC BY 4.0

.
