Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

• соединение скруткой;
• метод спайки или сварки;
• соединение с помощью клеммных колодок;
• присоединение опрессовкой;
• способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

• взять два провода и снять штатную изоляцию в размере пяти сантиметров;
• плотно скрутить их;
• провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

• знание основ электромонтажа;
• канифоль;
• оловянно-свинцовый припой;
• паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

• возьмите два провода и оголите их для скрутки;
• покройте электрические провода не очень толстым слоем припоя;
• скрутите провода;
• проведите спайку при помощи паяльника;
• дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

• клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
• пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
• ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

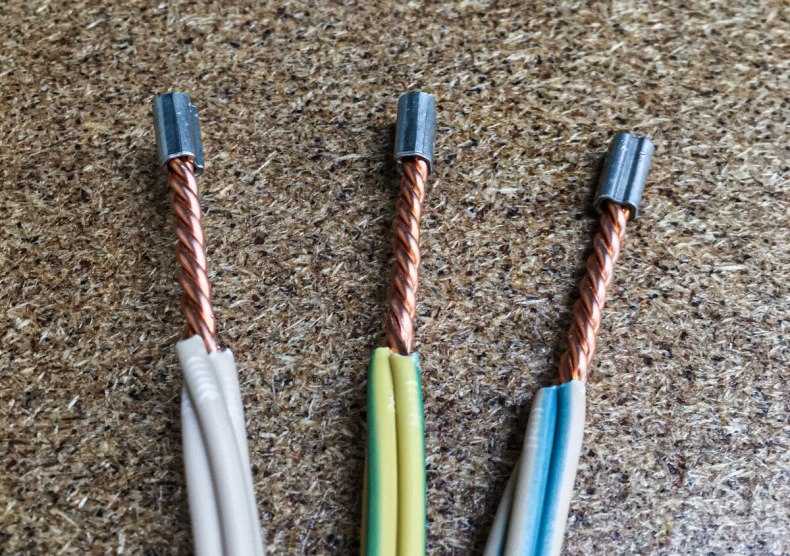

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

• сплошное обжатие;
• местное вдавливание.

Проходит опрессовка по следующему алгоритму:

• провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
• возьмите специальную гильзу;
• вставьте в нее провода таким образом, чтобы стык был посередине;
• обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно.

Технология подключения очень простая:

• с проводов снимают слой штатной изоляции;
• провода плотно прижимают друг к другу;
• соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены.

Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

• Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
• Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов. Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Как соединить провода 6 разными способами

Полное видео смотрите на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам рано или поздно придется соединить несколько проводов.

Существует несколько различных способов подключения небольших проводов. Некоторым требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть разных способов, один из которых позволяет в дальнейшем легко отсоединить провода.

Внимание: не подключайте провода сетевого напряжения (120/240 В) любым из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экран. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. На самом деле я использовал канцелярский нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это занимает много времени.

Оглядываясь назад, я очень сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом появилось что-то еще, а потом еще что-то и еще, и это просто никогда не кончалось. Сделайте себе одолжение и просто купите один прямо сейчас. Они не такие дорогие, и даже более дешевые работают лучше, чем резать пальцы.

Далее, наличие чего-то, что держит провода на месте, также значительно облегчит вашу работу. Подойдет все, что может удерживать провод, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

Конечно, вы также можете распечатать один из множества таких держателей на 3D-принтере.

Естественно, если вы будете делать это часто, вам лучше всего подойдет подходящая подставка для пайки. Вам не нужно тратить на это много денег. Тот, что у меня есть, стоил менее 10 евро и даже поставляется с увеличительным стеклом и встроенным светом.

Наконец, если вам нужно соединить провода на месте, я бы порекомендовал распечатать этот ручной держатель. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Соедините все вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме как для очень краткосрочного решения, пока вы не сможете установить лучшее соединение. Начните с скручивания проволочных прядей как можно туже.

В завершение наклейте изоляционную ленту вокруг скрученной части для изоляции. Лента также обеспечит некоторую прочность, удерживая два провода вместе.

Пайка

Намного лучше спаять провода вместе. Скрутите пряди, как и раньше, используйте что-нибудь, чтобы зафиксировать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который затем помещается под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем. Не прижимайте припой к железу, чтобы расплавить его, а только касайтесь проводов.

В качестве изоляции можно использовать изоленту или купить специальные термоусадочные трубки. Просто поместите его вокруг места соединения и используйте термофен. Трубка усадит и изолирует провода, а также скрепит их.

Пайка и герметизация разъемов

Следующий метод представляет собой комбинацию предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг места соединения и нагрейте. Припой в середине должен плавиться и течь по проводам, а трубка должна сжиматься и держать все на месте.

Простое и эффективное решение, но коннекторы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные соединители для проводов

Используя вставные соединители для проводов, достаточно просто вставить оба провода, и готово.

Конечно, если вы используете многожильный провод, вам придется обжать коннектор на одном конце, чтобы в него можно было вставить что-то прочное.

Вероятно, это лучший вариант, если вам нужно соединить несколько проводов. сразу, так как вы можете купить коннекторы с более чем двумя слотами.

Разъемы Dupont

Возможно, вы уже знакомы с разъемами Dupont, поскольку они используются во многих электронных устройствах, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете заменить что угодно за считанные секунды.

Недостатком является то, что они сложнее в сборке и требуют специальных инструментов и соединителей. Вам нужно будет купить разъемы «папа» и «мама», а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество пазов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный обжимной инструмент, который подходит для разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют другие матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам придется купить специальный обжимной инструмент Dupont.

Вентилятор на моем принтере — отличный пример того, когда вы должны использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я могу легко заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и вдавливаете контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального. Эти разъемы не совсем дешевые, и они «повреждают» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам придется сначала отрезать конец. Если провод изначально был коротким, возможно, вам его не хватило.

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

Если не считать разборки этой детали для пайки более длинного провода, то самым простым и надежным способом будет сращивание удлинительного провода. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 Изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в значительной степени стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты в основном заключаются в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода является использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов. Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Пайка, являющаяся естественным продолжением скручивания и ленты, представляет собой безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

См. также: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких важных вещах: как определить прочное паяное соединение и как его сделать.

Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 Изображения

Кроме того, место пайки должно быть прочным — хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов соблюдайте следующие рекомендации:

1. Надежно скрутите провод – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Соединитель встык с термоусадкой

Сочетая надежность паяного соединения с простотой использования скручивания и ленты, стыковой термоусадочный соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и поместите разъем на витую пару. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость. Вам не только понадобится специальный термофен, но и сами соединители стоят гораздо больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимной соединитель встык

Для чего-то, что обладает прочностью припоя, но не нагревается, лучше использовать обжимное соединение. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или вне зависимости от погодных условий.

Недостатком таких механически прочных соединений является то, что они необратимы. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи «сделай сам» из старых кабелей и проводов

5. Клеммные колодки

Один из самых быстрых и громоздких способов сращивания проводов. Клеммная колодка обеспечивает гибкое соединение без использования каких-либо специальных инструментов. . Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в оборудовании Hi-Fi, клеммные колодки образуют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение. 9№ 0005

Эти устройства идеально подходят для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.
