Котел для бани своими руками: чертежи, как сварить

Содержание

  • Подходящая модель котла для бани
  • Малогабаритный котел для домашней бани
  • Устройство котла для бани
  • Принцип работы котельной установки для бани
  • Варианты усовершенствования котла для бани
  • Как правильно сварить котел
  • Вертикальный котел для обогрева бани
  • Монтажно-сборочные работы
  • Заключение

Качество парилки зависит от множества факторов, в том числе от того, насколько правильно выбрано отопительное оборудование. Можно построить котел для бани своими руками или купить готовый, сваренный из китайского тонколистового металла, с минимальным запасом прочности и множеством недоделок. Первый вариант выглядит более привлекательным, тем более что есть возможность реализовать самые интересные идеи, подмеченные у промышленных образцов.

Подходящая модель котла для бани

Прежде всего, потребуется найти или спланировать самостоятельно наиболее оптимальный вариант котельно-отопительной установки. Собрать банный котел своими руками несложно, потребуется лишь минимальный набор слесарных инструментов, сварочный аппарат и резак, листовой металл и стальные трубы. Более сложно проблемой будет подбор своими руками чертежей на котел в баню. На этом этапе работы всегда возникают трудности с характеристиками и устройством котельной установки.

В качестве образца дровяного котла для бани можно использовать отопительные печи двух типов:

  • Маломощный котел-буржуйка на 4-5 кВт тепла, рассчитанный на обогрев небольшой парилки площадью 4-5 м2 и получения 40 л кипятка;
  • Большой котел-печка на дровах тепловой мощностью не менее 20 кВт, рассчитанный на отопление полноразмерной парилки в 7 м2 и подогрев воды в объеме до 70 л.

К сведению! Котлы промежуточной мощности, от 5 до 12 кВт, для любой бани, в том числе для дачи или загородного участка, можно получить простым масштабированием, увеличением или уменьшением понравившейся модели.

Приведенные ниже две схемы котельно-печных установок отличаются друг от друга устройством, компоновкой корпуса, организацией процесса горения и нагрева воды для нужд бани. Поэтому, перед тем как сделать котел для бани своими руками, будет правильным досконально разобраться во всех деталях, определить, насколько подойдет выбранный вариант для парилки конкретной планировки.

Малогабаритный котел для домашней бани

Приведенная ниже конструкция котла разработана на базе обычной дровяной печки-буржуйки, поэтому все детали и узлы установки изготовлены из тонколистового металла. Все сборочные работы, за исключением изготовления и установки теплообменника, выполняются с помощью углекислотного полуавтомата или аргоновой сварки.

Устройство котла для бани

Перед тем как планировать сделать котел в баню, необходимо определиться с материалом для печи. Разработчики малогабаритного котла проектировали постройку корпуса топки и каменки из тонкой, всего 0.8 мм, листовой нержавеющей стали марки Х18Н9Т.

Если будет использована легированная сталь с большим содержанием титана и марганца, то нужно будет заранее продумать, чем и как сварить котел для бани, подыскать сварочное оборудование типа плазменного резака или аргона. Выполнение сварочных работ на тонких листах нержавейки потребует опыта сварщика.

Совет! Если не удастся отыскать качественную нержавейку, то котел можно сделать и из конструкционной стали толщиной до 2 мм, с последующим нанесением жаростойкого покрытия.

Срок службы котла из нержавейки составляет до 12 лет, корпус из черного металла прогорает за 4-5 лет.

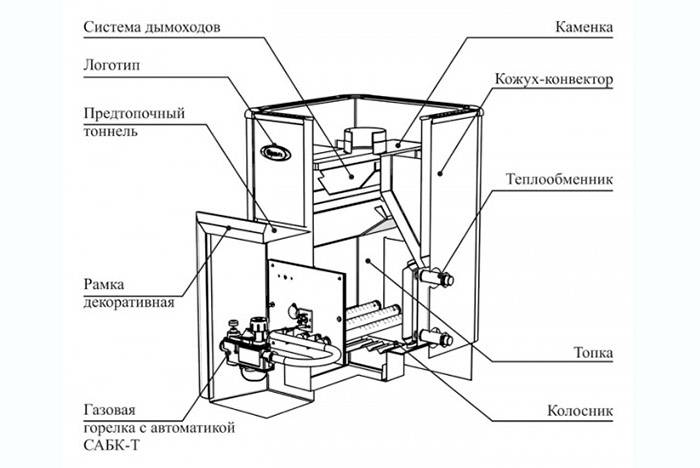

Конструкция котла состоит из следующих деталей:

  • Топочная камера представляет собой короб размером 800х350х600 мм, размер корпуса позволяет без ограничений транспортировать печку в багажнике легкового автомобиля;
  • Дымоход с пламегасителем. Из-за короткого хода пламени внутри топочной камеры котла из дымовой трубы потоком газов выбрасывает искры и угольки, поэтому для сохранности бани установка на котел промежуточной камеры считается обязательной;
  • Металлический двойной бак для горячей воды с трубопроводами и вмонтированным в топку котла теплообменником.

К сведению! В данном варианте для воды предусмотрен резервуар емкостью в 100 л. Этого более чем достаточно для обеспечения горячей водой как моечного отделения бани, так и заполнения системы отопления. В течение летнего периода в бане используют малоразмерный бак на 30-40 л.

Благодаря тонким стенкам котел прогревает помещение небольшой бани за 25-30 мин., при этом вода в баке греется до 70оС больше часа, поэтому зимой разогрев начинают с прогрева водяного запаса на малом огне. Это дает возможность удалить из помещения бани все запахи, оставшиеся от прежней помывки. После того как бак нагреется до температуры, при которой нельзя будет удержать ладонь на его поверхности, можно разводить огонь в печке на полную мощность. Стены из нержавейки не обгорают, поэтому даже при максимальной мощности работы котла запахов горелого металла в помещении бани не бывает.

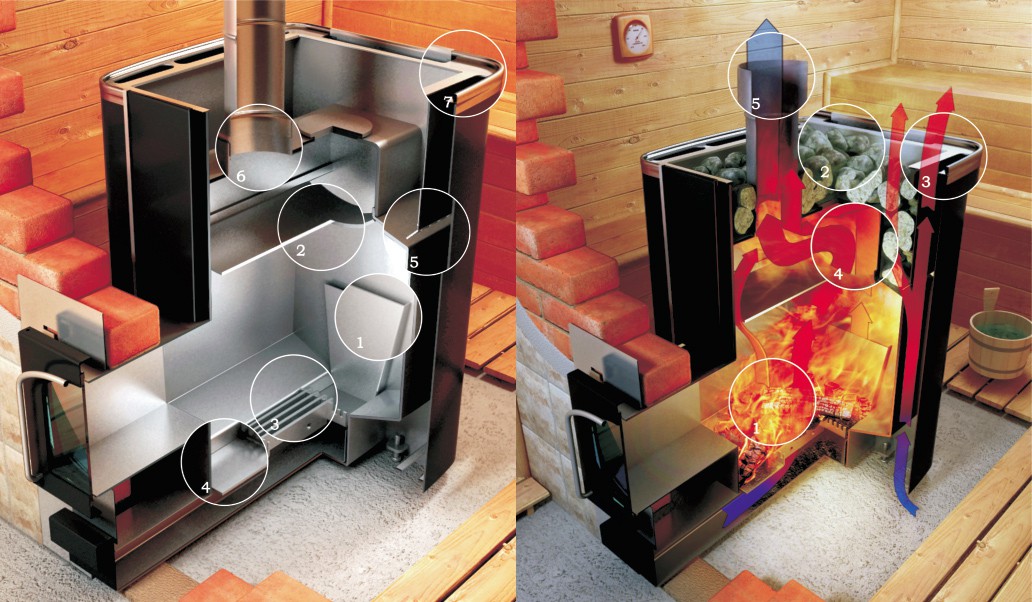

Принцип работы котельной установки для бани

Внутри топочной камеры расположен теплообменник U-образной формы из легированной стали. Согнуть трубу из нержавейки своими силами будет достаточно сложно, поэтому этот узел лучше всего купить готовым или заказать его изготовление в мастерской.

В топочной камере нет дополнительной горизонтальной полки, с помощью которой удлиняют ход потока горячих продуктов сгорания. Функцию «зуба» выполняет теплообменник, поэтому вода внутри трубы греется очень быстро. Сама «подкова» внутри камеры располагается не строго горизонтально, а с боковым уклоном, кроме того, на жидкость внутри теплообменника давит столб воды из бака. Благодаря такому устройству внутри трубчатого теплообменника не бывает паровых пробок. При открытии крана посетитель бани может безопасно отбирать горячую воду без риска обжечься перегретым паром.

Топку котла можно сделать вообще без поддувала или зольника, вместо дополнительного отделения ниже дверцы камеры высверливают десяток отверстий, или устанавливают регулируемый клапан подачи воздуха.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Как правильно сварить котел

До начала работ необходимо выполнить раскройку листовых заготовок корпуса топочной камеры, а также каменки и дымохода. Все детали печки для бани должны быть подогнаны с точностью до миллиметра.

Наиболее простой способ сварить корпус из тонколистовой стали предполагает использование вспомогательного каркаса:

  • Первоначально потребуется сделать уголки из полосок нержавейки 20х800 мм, из которых на заклепках собирают остов или раму будущего корпуса;
  • Отдельные детали – боковые стенки, днище и верхнюю полку каменки укладывают и крепят на каркасе с помощью струбцин;
  • Уложенные на каркас элементы топочной камеры соединяют варочными точками, после чего можно выполнять проварку швов аргоновой сваркой или углекислотным полуавтоматом.

Такой способ упрощает сборку котла и одновременно усиливает наиболее уязвимую часть конструкции – сварочные швы. Элементы каркаса, уголки из нержавейки, оставшиеся внутри топочной камеры, выполняют функции экранов для сварочных швов. Поэтому, по утверждению многих мастеров, стыки можно сварить полуавтоматом с использованием обычной углеродистой проводки 0.8 мм.

Вертикальный котел для обогрева бани

Для мощных печей и котельных установок наилучшим образом подходит вертикальная компоновка корпуса. Устройство печи, изготовленной из трубы диаметром 500 мм, приведено на схеме.

Конструктивно греющая установка для бани состоит из трех камер. В нижней части находится топка и зольник, средняя часть отведена под каменку, верхний отсек выполнен в виде бака для кипятка.

Также в средней части корпуса котла вварен водяной бак для потребностей бани. В отличие от верхней емкости, стенки бака не контактируют напрямую с раскаленными продуктами горения. Тепло притекает в бак через слой засыпки каменки, температура воды в резервуаре не поднимается выше 70-80оС.

Такое устройство котла означает, что в нагревательном контуре вода не закипит, даже на максимальном прогреве бани, а значит, независимо от уровня заполнения, в емкости будет поддерживаться примерно одинаковая температура. Воду можно использовать в моечном отделении бани, или даже отапливать комнату отдыха.

Монтажно-сборочные работы

Для изготовления котла для обогрева и отопления бани потребуется заготовка из стальной водопроводной трубы большого давления, размерами 50 см в диаметре и 1200 см в длину. Первым делом в стенке корпуса будущего котла необходимо вырезать монтажные окна. Всего потребуется вырезать болгаркой четыре проема:

  • Самое большое окно, 60х40 см, используется для установки вспомогательного водяного бака;
  • Второе по размеру окно предназначено для топочной камеры размером 40х22 см;
  • Загрузочный проем для закладки камней во второй отсек имеет параметры 21х20 см;
  • Самый маленький — люк для чистки зольника, размер — 10х20 см.

Следующим этапом внутрь корпуса вваривают круглые поперечные стенки-перегородки. Для выкройки днища используют листовой металл толщиной 4-5 мм. Вставки в корпус вваривают электросваркой сразу после нарезки окон.

Внутри будущей топочной камеры укладывают напиленные блоки из шамотного кирпича. Для нормальной работы котла в бане достаточно, чтобы объем топки составлял не менее 10 л. Одна закладка дров в котел греет помещение бани 40 мин.

Следующим этапом в верхнюю стенку камеры горения вваривают дымовую трубу. Сделать это непросто, но приварить дымоход необходимо сразу и полностью по всей длине стыка, иначе дымовые газы через каменку будут попадать в помещение бани.

На последнем этапе навешиваются дверцы на топку и зольник, устанавливается крышка на верней емкости под кипяток, приваривается основание котла. Специалисты рекомендуют устанавливать печку на футерованную кирпичом площадку, но в условиях парилки и повышенной влажности бани шамот и динас быстро разрушаются. Поэтому владельцы бань приваривают к нижнему торцу котла отрезанную половину колесного диска от грузового автомобиля и заделывают всю конструкцию в бетон.

После того как корпус был окончательно собран, все швы дополнительно проварены электросваркой, можно ставить вспомогательный бак с горячей водой. Накопительную емкость для бани лучше всего купить в готовом виде, например, выбрать модель за 50 долл. из нержавейки. Такой бак не прогорит и не проржавеет, даже если в нем простоит вода всю зиму и лето.

Заключение

Построить котел для бани своими руками по силам любому человеку, имеющему хотя бы первичные навыки работы с болгаркой и электросваркой. В обоих проектах нет каких-то особенно сложных узлов и деталей, требующих участия специалиста. В среднем, на изготовление для бани котельной печи, оборудованной дополнительным водяным баком, уходит три дня рабочего времени.

  • Шумоизоляция стен своими руками
  • Смотровая яма своими руками
  • Как облицевать стены своими руками
  • Тонировка балкона и лоджии

Котел для бани своими руками из подручных материалов: 3 варианта

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Самая простая конструкция котла — на основе бочки

Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

О том, как быстро высушить дрова, расскажет статья http://stroy-banya.com/banshikam/kak-byistro-vyisushit-drova.html

Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

Особенности конструирования котла длительного горения

В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью http://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html

Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.

О том, как чистить дымоход, подробно описано в статье http://stroy-banya. com/delaem_pech/chistka-dymoxoda.html

Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!
