Как нарастить провод в розетке, под водой, для электроплиты

Существует несколько основных ситуаций, когда нужно выполнить наращивание электрической проводки. Чаще всего потребность возникает, если сломался алюминиевый провод в розетке, но бывает и такие случаи, когда необходимо удлинить кабель от электроприбора для подключения питания. Далее мы рассмотрим все наиболее частые случаи и расскажем читателям сайта Сам Электрик, как нарастить провод в розетке, под водой и для подсоединения мощной бытовой техники.

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

1. С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.

2. Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа НШВИ, чтобы получить надежный и долговечный контакт.
3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно ПУЭ 2.
   1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).

4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм.кв.).
5. Гильзы. Обжимка с помощью гильз – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
6. Орех или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
7. Скотчлоки – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.

Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается! Подробнее о соединении алюминиевых и медных проводов читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym.html.

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм²), тут уже клеммная колодка не подойдет, т.

к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.

Ситуация 5 — Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка или саму ленту.

Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить удлинение LED-ленты (фото ниже). Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками.

Провод к ленте удлиняется любым из описанных выше способов.

Ситуация 6 — Поврежден кабель витая пара.

В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу. Также удобно сделать это с помощью скотч-локов, кстати их любят и часто используют как раз монтажники сетей.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Также читают:

Как нарастить электрический провод – два простых способа – Блог Stroyremontiruy

Нередко перед хозяевами дома в процессе ремонта стоит задача сделать новые электроточки , ведь пользоваться удлинителем не всегда удобно, да и внешний провод гораздо легче случайно повредить. Также иногда при замене люстры может обламываться кабель и его надо наращивать для подключения осветительного прибора . Давайте посмотрим, как нарастить электрический провод без вызова электрика и при соблюдении требований к электромонтажным работам .

Наращиваем кабель проводки

Если надо нарастить кабель для проводки по стене для вывода новой электрической точки, то можно использовать два варианта — скрутку провода (рис 1) и установку распределительной коробки. Последняя вариация не всегда практична для одной новой точки, зато удобна, если надо сделать разводку на несколько розеток или выключателей. В этом случае надо:

1. — Наметить места новых точек,
2. — Высверлить для них в стене углубления с помощью насадки «тюльпан» и дрели,
3. — Пробить в стене штробы и закрепить в них кабель,
4. — Установить электроточки,
5. — Соединить провод с коробкой и розеткой и заизолировать места соединения,
6. — Штробы Заделать гипсовой смесью.

В коробке провод соединяется скруткой, при этом делать её надо не менее 1 см, что увеличит контактную площадь, а в розетке кабель вставляется в специальные пазы и фиксируется крепёжными винтами. Важно наращивать кабель тем же проводом, какой есть в основной сети, то есть нельзя соединять алюминий и медь, так как у них разное сопротивление.

Если кабель наращивается без распределительной коробки, то

скрутку надо изолировать Дополнительно сверху муфтой , для которой можно в бытовых условиях использовать оболочку провода большего сечения .

Наращиваем обломанный кабель

Если надо нарастить обломанный провод, то тут также два варианта — разбить перфоратором кусок поверхности для удлинения конца кабеля и сделать скрутку с муфтой или же воспользоваться соединительной клеммой. Если наращивается провод для обычного светильника, то достаточно клеммы с винтовыми зажимами, но если вы удлиняете сеть для подключения холодильника или другого мощного бытового прибора, то лучше удлинять конец обломанного провода и делать скрутку, иначе клемма может греться, что часто становится причиной пожара.

Как нарастить провода в розетке. Как удлинить провода в розетке

Насколько сложно повредить электропроводку? Многие скажут, что если не применять механическое воздействие к проводам, то практически нереально. Если соблюдать все правила монтажа, то проводка прослужит вам долгие годы верой и правдой. Но как показывает практика рано или поздно возникают неисправности и порой приходится обращаться к специалистам.

В жизни любого электромонтажника попадаются случаи, когда необходимо выполнить наращивание электрических проводов. Во время эксплуатации проводка может повредиться или может обломиться провод. Причем провода, как правило, ломаются в самых неудобных местах, таких как, например, под потолком во время подключения люстры или светильника.

Также провода очень часто обламываются во время подключения розеток особенно с алюминиевой проводкой. Как это ни странно но даже во время ремонта строители могут оставить короткий запас провода, к которому трудно будет что либо подключить. Я уже не говорю о случаях с применением болгарок, перфораторов и дрелей. В общем, ситуаций может быть столько, что и сам не придумаешь.

Как удлинить провода в розетке

Привет всем гостям и постоянным посетителям сайта «Электрик в доме». Расскажу свою историю, в которой мне пришлось наращивать провода в розетке. На днях появилась одна небольшая работенка. Позвонил один мой знакомый, вроде нормальный парень (в том плане, что руки растут откуда надо), сказал нужна помощь с заменой розетки. Говорит, что сам заменить пробовал, но ничего не получилось, потому что обломился провод. Ну думаю без проблем, приеду, посмотрим.

По прибытию знакомый рассказал, что на кухне стояла одиночная розетка, в которую постоянно был включен холодильник. А недавно приобрели электрическую духовку, место для нее пока не определили и временно ее подключают от этой же розетки (а как известно нет ничего более постоянного чем временное). И сами понимаете для того чтобы воспользоваться электродуховкой нужно было выдергивать вилку холодильника из розетки.

Это было очень неудобно, поэтому и возникла мысль поставить двойную розетку, но приключилась такая беда. В этом месте можно было бы поставить блок розеток, но дом был панельный и сверлить еще одно отверстие в стене не очень хотелось, да и недавний ремонт не позволял это сделать. В общем, другого выхода не оставалась, как нарастить провода в розетке. Благо проводка в квартире была все медной.

Что я увидел па приезду на место, смотрите сами. Как видно на картинках из коробки (подрозетника) торчит двухжильный провод сечением 2.5 мм2. Заземления в квартире нет, поэтому вся проводка двухжильная. Одна из жил обломалась напрочь.

Как видно из фото провод для подключения был слишком короткий. Обрубки по 2 см с которыми ничего не сделаешь и ни что к ним не подключишь. Здесь только оставалась наращивать провод, других вариантов просто нет. Во всяком случае, я для себя так решил.

Конечно, можно было раздолбать стену поднять и переустановить подрезетник немного выше тем самым передвинув немного розетку в конечном счете. Но это как я уже сказал хлопотно: ремонт, обои, пыль …

Как нарастить медные провод в розетке

Так как у многих пользователей сохранилась и эксплуатируется еще старая алюминиевая электропроводка, было бы нечестно оставить этот факт без внимания. Поэтому предлагаю рассмотреть несколько способов решения проблемы – для медной и алюминиевой проводки.

Те, кто внимательно читал статью поняли, что проводка в моем случае медная. И это уже плюс. Есть несколько вариантов, как нарастить провода в розетке в этом случае. Вы все их прекрасно знаете, так как я уже рассказывал о них на данном сайте.

1. -опрессовка с помощью гильз ГМЛ;
2. -винтовые клеммники;
3. -пайка проводов;
4. -самозажимные клеммники типа Wago.

Это довольно не весь перечень соединений, которые можно применять для наращивания проводов (назвал лишь самые основные). Я решил остановиться на первом варианте и выполнить наращивание проводов в розетке с помощью опрессовкой гильзами.

Для опрессовки мне понадобится гильза ГМЛ (гильза медная луженая) сечением 2.5 мм2 или 4 мм2. Почему два сечения гильз об этом немного позже. Изолировать все это дело будем с помощью термоусадочной трубки. Безопасность превыше всего, поэтому первым делом отключаем автоматы в электрощитке и проверяем отсутствие напряжения на ремонтируемых проводах. Как видно из фото запаса провода практически нет. Придется наращивать обе жилы, фазу и ноль.

На вопрос, почему такие короткие провода в коробке хозяин сказал, что когда электрик устанавливал все розетки и выключатели после ремонта он их специально обрезал, чтобы не торчали лишние и не мешали. Так то оно так, но запас провода всегда должен быть – учтите это на будущее. Хорошо, что подрозетники нормальные установлены места хватит, чтобы разместить и гильзы и сам корпус розетки.

Приступаем собственно к работе. Естественно важно чтобы наращиваемые провода были одинакового материала и сечения. В моем случае провод, который нужно нарастить с медной монолитной жилой, поэтому и провод для удлинения должен быть такой же.

Теперь хочу остановиться на сечении гильзы. Помните чуть выше я рассматривал два варианта гильзы 2.5 мм2 или 4 мм2. Я остановился на втором варианте. Почему так? Если использовать первый вариант гильза 2.5 мм2 то в этом случае наращивания выполняется стык в стык. Как все это происходит? Берем пресс клещи ПК-16 для опрессовки гильз и прессуем гильзу с проводом с одной стороны. Следите за тем, чтобы при опрессовке провода были равномерно расположены внутри, то есть концы проводов были расположены по средине гильзы. Затем вставляем провод с другой стороны и также опрессовываем.

Если использовать гильзу на 4 мм2 то наращивание проводов будет не стык в стык, а внахлест. Такое соединение, на мой взгляд, получается более надежным и качественным. Единственное что необходимо добить гильзу еще одной медной жилой на 1.5 мм2. Снимаем изоляцию с проводов на длину гильзы.

С одной стороны продеваем провод полностью сквозь гильзу, затем вставляем второй провод с другой стороны. Его также продеваем полностью сквозь гильзу.

Как я и говорил для уплотнения добиваем еще жилкой на 1.5 мм2. Последняя входит туго, за счет чего соединения действительно получается хорошим.

Теперь берем клещи и ставим два жима вначале и в конце. Я ставлю два противоположных жима.

Теперь наше соединение необходимо заизолировать. Можно использовать любые средства у кого что есть. Я буду использовать термоусадочную трубку. Отрезаем трубку немного больше длины гильзы, чтобы после ужатия из под нее не выглядывали оголенные части нашего соединения.

Одеваем трубку и прогреваем феном. После того как трубка ужмется аккуратно укладываем все это дело в коробке. Если одного слоя термоусадки будет недостаточно можно поверх наложить еще один. Теперь вы знаете, как нарастить провода в розетке.

После того как фазный провод в розетке мы нарастили, давайте проделаем тоже самое с нулевым проводом. Проделываем все тоже самое гильзу, сечение провода и термоусадочная трубка все аналогичное.

Провода также соединяем внахлест и добиваем гильзу одной жилкой сечением 1.5 мм2.

Далее с помощью ручных клещей ПК-16 ставим две точки на гильзе.

Думаю всем понятно как удлинить провода в розетке с помощью опрессовки. Осталось только надежно заизолировать оголенные части. Для этого используем двойной слой термоусадки.

После того как провода будут заизолированы укладываем их аккуратно на дно коробки, таким образом чтобы места соединений в будущем при подключении розеток не переломились.

После подключения двойной розетки ее можно устанавливать на место в коробке.

Включаем автомат в электрическом щитке, подаем напряжение и проверяем выполненную работу.

Как нарастить алюминиевый провод в розетке

С медными проводами, думаю понятно, теперь разберем варианты наращивания алюминиевых провод в розетке. Алюминий, по сути, не очень надежный металл, в плане контактного соединения. В месте соединения может провод может обломиться или окислиться. Поэтому с соединением алюминия нужно быть аккуратным.

Сразу хочу сказать, если у кого то возникнут идеи удлинить провода методом скрутки, то этот метод сразу отпадает – скрутка в чистом виде запрещена по правилам ПУЭ. А тем более с алюминием, сиди и жди когда, скрутка окислится (дело времени).

Место соединения должно быть доступным для осмотра, так как в будущем на поверхности провода может появиться оксидная пленка, что приведет к потере контакта.

Опрессовка гильзой для такого сечения мне кажется не совсем подойдет. Опрессовку использовать можно, но мне кажется это не совсем надежно. Это мое личное мнение. Алюминиевый провод сечением 2.5 мм2 под действием пресса обязательно деформируется, а это приведет к уменьшению сечения в данном месте.

Выходом из ситуации станут клеммники, самозажимные или винтовые. У самозажимных «Ваго» есть специальные клеммники с токопроводящей пастой внутри. Очень хороший вариант как раз для алюминия (паста предотвращает окисление). У меня под рукой оказались винтовые клеммники. В качестве примера покажу, как нарастить алюминиевый провод в розетке с помощью винтовых клеммников.

Здесь собственно нет ничего сложного. Для удлинения проводов первым делом необходимо снять с них изоляцию. Затем вставляем провод с одной стороны клеммника и затягиваем его винтом. Со вторым концом провода проделываем все тоже самое. При затягивании винтов нужно соблюдать меру иначе можно передавить алюминиевую жилу.

Одним из достоинств такого соединения не требуется изолировать клеммник, так как он уже покрыт ПХВ изоляцией. После наращивания проводов в розетке аккуратно укладываем их в коробке, подключаем провода к розетке и ставим ее на место.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Простая технология наращивания проводов и кабелей

Наверняка многие из нас не раз сталкивались с ситуацией, когда нужно нарастить провод. Такая проблема встаёт довольно остро, когда ломается алюминиевая жила электропроводки в труднодоступном месте, например в розетке, либо требуется удлинить кабель от бытового электроприбора до источника питания.

Блок: 1/11 | Кол-во символов: 299
Источник: https://pauk.top/kak-narastit-provod.html

Основные способы наращивания

Для начала рассмотрим, как можно удлинить провод либо электрический кабель в домашних условиях. Если жилы обоих сращиваемых проводников из одного металла (медные либо алюминиевые), то можно использовать следующие способы удлинения:

1. С помощью клеммных колодок WAGO. Самый удобный вариант не только наращивания, но и соединения электрических проводов. Рекомендуется использовать даже в той ситуации, если жилы проводников из различных металлов. Главное условие их использования – соединять цепи, ток в которых не превышает номинальный указанный на клеммнике. Советуем покупать их в «проверенных» местах и не обольщаться на низкую стоимость – рынок перенасыщен подделками, которые плавятся и горят.

2. Бюджетные соединительные колодки, так называемые полиэтиленовые клеммники, позволяющие удлинить проводку. Особенностью является то, что при сильной затяжке монолитной жилы трескается металлическая часть клеммника. Ими нельзя соединять многопроволочные жилы. Для этого их нужно залудить или обжать наконечником типа НШВИ, чтобы получить надежный и долговечный контакт.
3. Скручивание жил. Дедовский способ, который является одним из самых небезопасных, но в то же время популярных даже у опытных электриков. Чтобы нарастить электропроводку с помощью скрутки необходимо, чтобы обломанный конец был не менее 30 мм (для надежного сращивания). О том, как правильно сделать скрутку проводов читайте в соответствующей статье. Знайте, что делать скрутки запрещено согласно ПУЭ 2.1.21. Поэтому не используйте этот способ в чистом виде (без обжима гильзой или СИЗом, пропайки или сварки).

4. Пайка. Еще один вариант удлинения электропроводки – использование пайки жил. Если Вы умеете пользоваться сварочным аппаратом, данный способ позволит качественно нарастить проводник даже большого сечения (4-6 мм. кв.).
5. Гильзы. Обжимка с помощью гильз – это отличный способ соединений и хорошо подходит для наращивания кабеля. Но для наращивания оборванного провода в розетке вам может не хватить места.
6. Орех или другие подобные ответвительные зажимы. С их помощью подключаются ответвления для ввода в частные дома от ВЛЭП. Также подходят для удлинения проводов. Главный недостаток – большие габариты.
7. Скотчлоки – отлично подходят для ответвления, соединения и удлинения слаботочных проводов. Могут исползоваться для соединения цепей 220В, но лучше подходят для информационных линий, например витой пары.

Обращаем Ваше внимание на то, что удлинить алюминиевые жилы медными можно лишь в том случае, если для сращивания будет использована специальная клемма. Все остальные варианты, позволяющие нарастить линию, использовать категорически запрещается! Подробнее о соединении алюминиевых и медных проводов читайте в статье: https://samelectrik.ru/kak-soedinit-alyuminievyj-provod-s-mednym. html.

Вот мы и рассмотрели, какие существуют методы наращивания электрических проводов в домашних условиях. Далее к Вашему вниманию будут предоставлены типичные случаи, когда нужно самостоятельно удлинить проводку, а сейчас мы рекомендуем просмотреть наглядную видео инструкцию:

Мастер-класс по удлинению участка электропроводки с помощью обжима гильзами

Блок: 2/3 | Кол-во символов: 3146
Источник: https://samelectrik.ru/prostaya-texnologiya-narashhivaniya-provodov-i-kabelej.html

Понадобится

• Термоусадочная трубка (лучше набор с различными диаметрами).
• Две клеммы WAGO.
• Два провода медных или алюминиевых, количество жил не имеет значения, главное квадратура не менее 1,5 кв. мм.
• Новая розетка.

Блок: 2/3 | Кол-во символов: 214
Источник: https://remont.boltai.com/topics/kak-narastit-provoda-v-rozetke/

Как нарастить провод своими руками

Итак, вы решили заняться своими проводами самостоятельно. Сразу же предупредим, что распространенный метод скрутки оборванных проводов и обматывание их изолентой – не лучшее решение.

Немало случаев, когда именно из-за кустарного ремонта таким способом возникают пожароопасные ситуации. Дело в том, что в месте скрутки со временем происходит окисление, которое, в свою очередь, приводит к нагреву в месте соединения проводов.

Сращивать между собой можно только провода из одного металла. Из разных металлов можно соединять провода только в клемнике, так как он не допускает соприкосновения материалов.

Надежное соединение проводов, обеспечивающее хорошую изоляцию, дает термоусадочная трубка.

• Необходимо надеть на провод трубку до соединения.
• Далее провода наращиваются или соединяются.
• После этого трубка перемещается на место соединения.
• Ее необходимо нагреть, например, с помощью зажигалки или горелки.
• Трубка сжимается, а вы получаете герметизированное соединение.

Как нарастить короткий провод?

Нарастить короткий провод гораздо сложнее, чем длинный, это знают все электрики. Большинство мастеров посоветуют вам долбить стену, чтобы освободить больший кусок провода.

Однако есть масса причин, почему не хочется трогать стену. Это и свежий ремонт, и сложность процедуры (если речь идет о стене из бетона), и большое количество грязи и пыли, связанное с такой процедурой. В этом случае, вы можете использовать более современный, чем скручивание и спайка метод – соединительную колодку для электропроводов.

Она позволяет использовать даже короткий кусок провода. Кроме того, современные соединительные колодки дают возможность безбоязненно соединять провода из разных материалов.

Если речь идет о домах старой постройки, то, скорее всего, в стенах традиционные алюминиевые провода. Соединять их с медными путем скручивания недопустимо, мы об этом уже говорили.

Используя соединительную колодку, вы должны действовать следующим образом:

• зачистите кончик провода, торчащий из стены с помощью ножа или другого удобного инструмента;
• насадите колодку одним из отверстий на провод;
• необходимо приложить достаточно усилий, чтобы провод насадился правильно, потому что колодка достаточно тугая;
• с тем же усилием насаживаем на второе отверстие соединяемый провод.

Оба соединяемых провода закрепляются в колодке намертво, о том, чтобы один из них вылетел, не может быть и речи.

Пожалуй, это один из самых простых и доступных вариантов соединения проводов. Единственное, о чем стоит сказать, это о том, что вы должны приобрести качественную колодку хорошего производителя. Китайские варианты низкого качества здесь не подойдут.

Помните об элементарных мерах безопасности, работая с электричеством. Удар током никому еще не шел на пользу, так что позаботьтесь о себе заранее.

Блок: 2/2 | Кол-во символов: 2853
Источник: http://dom-dacha-svoimi-rukami.ru/elektrichestvo/kak-narastit-provod.html

Простая технология наращивания проводов и кабелей

Данная работа имеет свои правила, и их следует строго соблюдать как самоучкам, так и профессионалам. Для восстановления целостности электропроводки нужно знать последовательность действий:

1. Провода должны быть одинаковые по своим техническим характеристикам.
2. Одеть на один из них специальную изоляционную трубку.
3. Соединить участки одним из вышеописанных способов.
4. Закрыть место соединения изоляционной трубкой и нагреть её.

Другой способ изоляции – каждое место соединения замотать специальной изоляционной лентой.

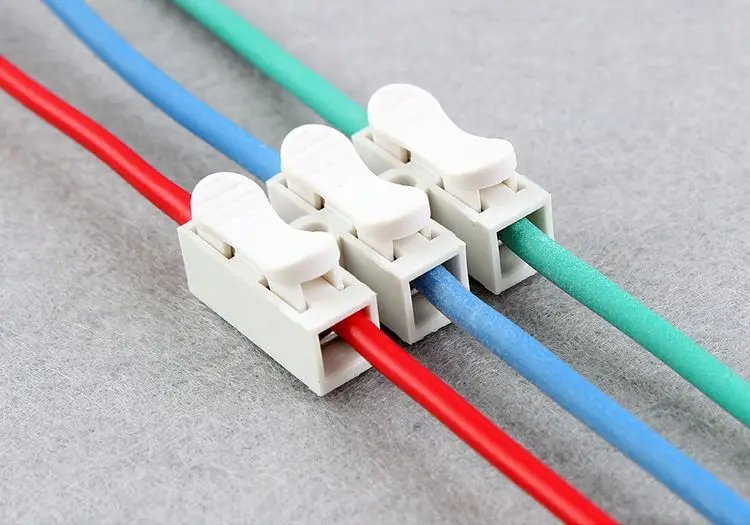

Короткий провод можно нарастить с помощью колодки:

1. зачистить оголённую часть ножом;
2. вставить в технологическое отверстие;
3. то же самое проделать с присоединяемым кабелем, вставив
4. его зачищенный конец в то же отверстие, но с другой стороны.

Не забывайте, что работа с электропроводкой требует осторожности и неукоснительного соблюдения мер безопасности.

Блок: 3/11 | Кол-во символов: 912
Источник: https://pauk.top/kak-narastit-provod.html

Устанавливаем розетку в подрозетник с короткими проводами

Начнем с отключения электричества в доме. Далее прозвоним все контакты розетки индикаторной отверткой с неоновой лампочкой, для определения фазы. Таким способом убедимся что электричество точно отключено и вашей жизни ничего не угрожает.
Отвинчиваем лицевую панель, отключаем контакты старой розетки. Как я уже говорил, провода грелись, изоляция на них оплавилась, засохла и стала хрупкой. Так как она крошится, ее нужно удалить. А вместо нее подобрать термоусадочные трубки соответствующего диаметра.

Я буду наращивать провода используя клемники WAGO. Но эти удобные приспособления нужно устанавливать правильно, иначе они могут сыграть дурную службу. Итак: минимальный отрезок торчащий из стены должен быть не менее 2 см и 1 см должен быть хорошо зачищен, не смят и не согнут.Это главные правила. Поэтому, все что гнуто нужно выпрямить, а то что сплюснуто – отрезать. А остальное изолировать термоусадкой. Усадить ее можно специальным феном или обычной зажигалкой.
Вот что получилось у меня:

Один провод обломился, но это не страшно. Одеваем клеммы до упора и защелкиваем. Их большой плюс в том, что теперь отводку можно выполнить медным проводом. Я взял многожильный. Он мягкий и не обломится.

Взял двойную розетку, что расширит функционал взамен старой.

Подключаем и устанавливаем.

Закрепляется она точно также как и старая – упираясь в боковые пазы подрозетника. Но как вы видите, есть ещё продольные крепления для непосредственного закрепления в стене. Это просто великолепное решение, особенно у кого разбит подрозетник и закрепить все внутренности надежно не представляется возможным.

Устанавливаем накладную панель.

Включаем электричество и проверяем работу. Все отлично. Клеммы выдержат все нужные нагрузки в данном месте.

Блок: 3/3 | Кол-во символов: 1851
Источник: https://remont.boltai.com/topics/kak-narastit-provoda-v-rozetke/

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Блок: 4/5 | Кол-во символов: 620
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как нарастить провод светодиодной ленты

Можно применить пайку либо использовать коннекторное соединение. Преимущества пайки – недорого и надёжно.

Для этого необходимо:

1. отмерить ленту нужной длины;
2. сделать разрез, ориентируясь по специальной разметке;
3. зачистить участок, чтобы оголить контактную пару;
4. припаять к ней провода.

Пластиковыми коннекторами зажимают контакты, путём приведения в действие специальной механической защёлки. Этот способ прост и лёгок, но со временем возможно окисление контактов. Поэтому предпочтение всё же следует отдать пайке, хоть этот метод и более сложный.

Блок: 5/11 | Кол-во символов: 583
Источник: https://pauk.top/kak-narastit-provod.html

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Блок: 5/5 | Кол-во символов: 1031
Источник: https://nastroisam.ru/kak-udlinit-internet-kabel/

Как нарастить длину провода термодатчика для теплого пола

Провод термодатчика можно наращивать до 50 м. Для этого используется медный кабель марки ПВС такого же сечения. В данном случае как нельзя лучше подойдут клеммные блоки, не требующие дополнительной изоляции.

Необходимо:

1. снять пластиковое покрытие с небольшого отрезка обоих проводов:
2. зачистить оголившиеся концы;
3. вставить их в отверстие клеммы с противоположных сторон;
4. аккуратно убрать в монтажную трубу.

Блок: 6/11 | Кол-во символов: 462
Источник: https://pauk.top/kak-narastit-provod.html

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

• купить отрезок кабеля подходящего сечения и марки;
• соединительную муфту нужного размера;
• определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
• электромонтажные клещи;
• изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

• конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
• фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
• проводят герметичную изоляцию одним из двух способов:
  • прогревают термотрубку до её усадки по контуру;
  • используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Блок: 7/11 | Кол-во символов: 997
Источник: https://pauk.top/kak-narastit-provod.html

Как нарастить провод или кабель для питания мощных электрических приборов в т.ч. для кухонной плиты

К мощным электроприборам относятся те, что потребляют более 100 Вт электроэнергии в час (электрические чайники, плиты, стиральные машины, тостеры, утюги и т.д.). Поэтому для их подключения лучше использовать медную проводку.

Чтобы нарастить кабель для электрической кухонной плиты нужно соблюсти следующие правила:

1. подобрать кабель аналогичного сечения и марки;
2. плотно скрутить все жилы по отдельности;
3. тщательно заварить каждую скрутку;
4. наложить несколько слоёв изоляции из ленты ПВХ и матерчатой ленты со специальной пропиткой на каждую жилу;
5. герметично обмотать изоляцией весь пучок;
6. залудить электропровода, подключаемые к клеммному блоку или розетке.

Блок: 8/11 | Кол-во символов: 753
Источник: https://pauk.top/kak-narastit-provod.html

Как нарастить кабель в воде

Эти правила нужно учесть, когда потребуется нарастить, к примеру, кабель того же бытового глубинного насосного агрегата:

1. для наращивания применяют аналогичный провод;
2. зачищают предварительно оголённые концы;
3. вставляют их в противоположные отверстия клеммы;
4. герметичность изоляции обеспечивается усадочной термотрубкой, после нагрева плотно облегающей клеммник со всех сторон.

Блок: 9/11 | Кол-во символов: 402
Источник: https://pauk.top/kak-narastit-provod.html

Как нарастить витую пару

В этом случае подойдёт и скручивание, и спайка. Но операцию нужно выполнять в обязательном порядке пожильно. Немаловажно хорошо изолировать все соединения проводов в отдельности, не допуская их соприкосновения друг с другом.

Блок: 10/11 | Кол-во символов: 248
Источник: https://pauk.top/kak-narastit-provod.html

Как соединить медь с алюминием и чем лучше и надежнее

При удлинении электропровода необходимо прежде всего выяснить, из какого металла изготовлены его жилы. Наращивать медный кабель алюминиевым и наоборот нельзя. Если такая необходимость всё же возникла, то относительно безопасным способом является применение клеммных колодок.

Таким образом, если вы подойдёте к наращиванию любого провода с большой ответственностью, выполните все заявленные рекомендации и правила работы с электроустановками, то в будущем у вас не будет никаких проблем с работой облегчающих ваш быт электроприборов.

Блок: 11/11 | Кол-во символов: 587
Источник: https://pauk.top/kak-narastit-provod.html

Кол-во блоков: 19 | Общее кол-во символов: 27091
Количество использованных доноров: 7
Информация по каждому донору:

1. https://samelectrik.ru/prostaya-texnologiya-narashhivaniya-provodov-i-kabelej. html: использовано 1 блоков из 3, кол-во символов 3146 (12%)
2. http://dom-dacha-svoimi-rukami.ru/elektrichestvo/kak-narastit-provod.html: использовано 1 блоков из 2, кол-во символов 2853 (11%)
3. https://pauk.top/kak-narastit-provod.html: использовано 9 блоков из 11, кол-во символов 5243 (19%)
4. http://electricvdome.ru/rozetki-i-vukluchateli/kak-narastit-provoda-v-rozetke.html: использовано 1 блоков из 2, кол-во символов 8615 (32%)
5. https://nastroisam.ru/kak-udlinit-internet-kabel/: использовано 4 блоков из 5, кол-во символов 3467 (13%)
6. http://jelektro.ru/remont-elektriki/kak-narastit-soedinit-jelektricheskij-kabel-provod.html: использовано 1 блоков из 2, кол-во символов 1702 (6%)
7. https://remont.boltai.com/topics/kak-narastit-provoda-v-rozetke/: использовано 2 блоков из 3, кол-во символов 2065 (8%)

Как удлинить электрический провод квартире. Как нарастить провод в домашних условиях. Наиболее распространенные ситуации

Здравствуйте уважаемые читатели блога сайт. В последнее время я написал несколько статей касающихся установки цифрового телевидения на даче. Сегодня же хочу рассказать о том, как удлинить антенный кабель, если понадобилось перенести для лучшего приема, либо место установки телевизора не подходит для комфортного просмотра телепередач.

В статье про я уже успел затронуть тему про необходимость покупки качественного коаксиального кабеля для того, чтобы избежать возникновения возможных проблем с приемом сигнала. Но о том, что делать и какой инструмент необходимо приобрести я расскажу ниже и очень надеюсь, что все будет максимально доступно и ясно.

Грамотно проведенная работа не отразится на качестве принимаемого сигнала. Если возникли неисправности или после работ ухудшилось качество, то стоит проверить все соединения и оценить, насколько качественные материалы были приобретены.

Необходимые инструменты и материалы для удлинения антенного кабеля

При необходимости перенести телевизор в другое помещение, либо в угол комнаты возникает нехватка длины провода и встает вопрос о покупке дополнительного отрезка. Перед тем как пойти в магазин обязательно осмотрите имеющийся, оцените толщину центральной жилы, перепишите маркировку, а лучше всего отрезать небольшой кусок для наглядного примера, при покупке.

На мой взгляд, существует только два оптимальных способа удлинить телевизионный кабель. Первый с применением «F» разъемов, а второй используя «сплиттер» для возможной дальнейшей разводки на несколько устройств.

По поводу пайки я не стану рассказывать, поскольку это дело довольно сложное. Наращивая телевизионный кабель пайкой сложно добиться должного волнового сопротивления. Да и само место соединения будет очень хрупким.

Итак, давайте по порядку рассмотрим оба варианта

Как удлинить телевизионный кабель используя «F» разъемы

Для этого способа нам понадобится два f разъема и одно f соединение. Перед тем как приступить к наращиванию, провод нужно правильно «разделать». Для этого аккуратно снимается верхняя оболочка, не повреждая экран. Экранированную оплетку скручиваем и отгибаем ее по направлению кабеля. Снимаем вспененную изоляцию, тем самым оголяя центральную жилу. Примерная длина освобожденной жилы должна быть около полутора сантиметров.

Такую операцию необходимо провести на обоих концах, которые вы хотите срастить. После проделанных операций берем f разъемы и аккуратно накручиваем на провод. Следите за тем, чтобы центральный провод не контактировал с внешним экраном .

Для лучшей фиксации место соединения можно обмотать изолентой. Такая фиксация не даст вашему изделию рассыпаться при изгибах и деформации.

Это был первый способ того, как удлинить коаксиальный кабель. Теперь предлагаю рассмотреть второй вариант и на мой взгляд более практичный.

Как нарастить коаксиальный кабель используя сплиттер

Давайте для начала разберемся что такое сплиттер и для чего он нужен.

Сплиттер представляет собой коробочку небольших габаритов с одним входом и несколькими выходами. Предназначен сплиттер для разветвления подключенной антенны на несколько телевизоров, либо при к одному кабелю. При выборе подходящего устройства следует сразу определиться с количеством подключаемых телевизоров. Это необходимо для правильного выбора делителя.

Для начала такое устройство стоит жестко закрепить на ровной вертикальной или горизонтальной поверхности. Только после этого приступать к непосредственному монтажу. Фактически данный способ наращивания антенного кабеля схож с предыдущим. Как и в первом случае необходимо использовать два f разъема накрученных на концы. После чего провод идущий от антенны мы подсоединяем ко входу сплиттера, а кусок которым собираемся удлинить линию подключаем к выходу. Фактически это тот же f соединитель только с возможностью дальнейшего разветвления.

Вот собственно и вся информация о том, как удлинить антенный кабель. Если на ваш взгляд статья показалась не полной и вы ищите другие варианты решения проблемы, то я с легкость смогу ее дополнить, просто на мой взгляд это основные и самые простые способы решения задачи. В добавление ко всему сказанному предлагаю для общего саморазвития прочитать статью о том, поскольку этот вопрос возникает довольно часто при перестановке мебели в квартире или переезде. Для наглядности и закрепления материала, предлагаю посмотреть соответствующее видео.

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях :

1. Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается или выбивает . К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
2. Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
3. А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели простым скручиванием их между собой и потом заматывают изолентой.

Но так делать не правильно и не надежно — из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно , тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т. к. в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам , которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1.5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно. Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.

Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Пошаговая инструкция по восстановлению перебитого или порезанного электрического кабеля или провода.

1. В панельных домах проще всего вытянуть поврежденный кабель из канала и заменить его на новый от розетки до распаячной коробки, потому что в панелях электропроводка протянута внутри труб- штробление не требуется.
2. В других случаях, необходимо разбить участок стены вдоль кабеля или провода как минимум на 15 сантиметров в обе стороны и с запасом глубины, что бы в него спряталось заизолированное соединение. Внимание будьте осторожны , не повредите повторно кабель.
3. После этого разделываете и зачищаете , но на разных расстояниях, так что бы оголенные соединения не были напротив друг друга.
4. Одеваем кембрики или термоусадочные трубки на провода такого же сечения и металла, как и у поврежденного участка. Соединяем их между собой с использованием сварки, гильз с опрессовкой, пайки или само зажимных клемников.
5. Натягиваем термоусадку на оголенные участки соединений и нагреваем ее.
6. Берем качественную с хорошей эластичностью и липкостью изоленту и перематываем каждый по отдельности провод, если не использовали термоусадочные трубки. Самозажимные клемники обладают хорошими электроизоляционными свойствами, но все равно не помешает их дополнительно обмотать изолентой в местах подключения там, где может попасть раствор внутрь электрических зажимов.
7. Соблюдая

В данной статье мы с вами поговорим о том, как нарастить провод в домашних условиях. Как правило, многие люди рано или поздно сталкиваются с такой проблемой. Никто не знает, как ее исправлять, я решил, чтобы убрать все вопросы, сделать для вас детальное описание. И рассказать обо всех ситуациях и способах выхода из них.

Как нарастить провод: основные способы

Здесь мы поговорим о самом простом наращивании проводов, когда есть полный доступ к проводу и жилы у проводники из одинакового метала. Такие способы подойдут как для медных, так и алюминиевых проводов.

Помните, наращивать медный провод с алюминиевым, можно только используя специальную клемму.

Прочитайте и классификацию проводов, не все можно наращивать.

И так, вот мы и разобрали с вами основные способы. Просмотрите видео, так вам будет еще понятней.

Теперь поговорим о ситуациях, которые могут возникнуть. Стандартные методы хорошо, но нужно уметь выходить из любого положения. Вот обо всех ситуациях, я вам и расскажу.

Наращивание провода: бытовые ситуации

Сломалась жила в стене

Если такое произошло, вы должны определиться, хватить ли провода, чтобы соединить все. Если хватает, то используем любой способ, который вы могли увидеть раньше. Если сломался так, что не подлезть, вы должны разбить стену, и там уже проводить все действия.

Как нарастить кабель в воде

Такая ситуация возникает в тех случаях, когда нужно удлинить участок кабеля пролагающего в воде, к примеру: провод для погружного насоса нарастить. Здесь вам понадобиться термоусадочная трубка. Делаем все только так, как показано на картинке. Для кабеля под землей такой способ подойдет.

Помните, нагревать можно и зажигалкой, но смотрите, трубка должна плотно сесть на провод.

Как удлинить провод или кабель для питания мощных электрических приборов

В этом случае подойдет только одни вариант – пайка. На другие даже не смотрите – это принесет только беду. К мощным электроприборам можно отнести: кондиционер, электроплиту и т.д. Сечение проводника должно составлять (4мм).

Как нарастить кабель или шнур небольшой мощности

К примеру, если вы решили нарастить шнур для микроволновки, стиральной машины – выбросьте это идею из своей головы. Ведь если вы его подключите не так – будут большие проблемы. А подключить можно по ошибке заземление с фазой. Легче в этом случае протянуть провод под плинтусом, и безопасней.

Увеличить длину провода термодатчика для теплого пола

Изначально прочитайте инструкцию к нему, если проблем нет – используйте клеммные колодки.

Как нарастить витую пару

В этом случае проблем нет, но помните, наращивать каждую жилунужно по отдельности. Не забывайте тщательно изолировать место наращивани*я провода.

Как нарастить провод светодиодной ленты

Для этого понадобиться приобрести специальные коннекторы, они позволяют постепенно наращивать провод для LED светильников. Другие способы и материалы в этом случае вам не подойдут.

Как нарастить провод: видео

Интересная статья: Кабель АБС описание.

В этой статье мы рассмотрим несколько способов, с помощью которых можно удлинить интернет кабель. Своими руками (с помощью скрутки) и без дополнительных устройств, или с минимальными затратами (с помощью переходника) . По инструкциям из этой статьи вы так же сможете удлинить сетевой кабель, который используете для соединения компьютера с роутером, или для других задач. Не только кабель, который проложил в ваш дом интернет-провайдер.

Чаще всего возникает необходимость удлинить именно интернет кабель, который заходит в наш дом, или квартиру от оборудования провайдера. Обратите внимание, что мы говорим о кабеле . Если у вас, например, оптоволокно, то решения из этой статьи не подойдут. Очень частот в процессе ремонта, при перестановке мебели, или перемещении устройств, оказывается, что интернет кабель короткий и не достает до нашего компьютера, или роутера. Вариантов в этом случае не много: подстраиваться под длину кабеля, просить провайдера, чтобы он проложил новый кабель нужной вам длинны (что они вряд ли станут делать) , или просто доточить интернет кабель. Чем мы сейчас и займемся. Но для начала несколько советов:

• Если вы хотите соединить обычный сетевой кабель, который используете для соединения двух устройств (например, ПК с роутером) , то возможно в этом нет никакого смысла. Проще изготовить новый кабель нужной длины. Так будет проще и кабель получится более надежным. Так как любое соединение и особенно скрутка – это не очень хорошо. Такой кабель можно сделать своими руками, или попросить обжать кабель нужной длины в каком-то магазине цифровой техники.
• Возможно в вашем случае есть смысл установить (если его еще нет) , а не удлинять кабель и прокладывать его через всю квартиру. А если есть стационарные компьютеры, к которым чаще всего прокладывают сетевой кабель, то их можно так же . Понадобится только Wi-Fi-адаптер, о которых я писал .
• Если речь идет именно о соединении интернет кабеля, то вы можете позвонить к своему интернет-провайдеру и объяснит ситуацию. Что вам не хватает длины проложенного в дом сетевого кабеля. Возможно провайдер предложит вам какое-то разумное решение. Например, отправит специалистов, которые бесплатно заменят кабель.
• Интернет розетки. Если они установлены в вашем доме/квартире, то рассмотрите возможные варианты подключения с использованием этих розеток.

Если без соединения сетевого кабеля не обойтись, то лучше всего использовать специальные соединители (каплер, джойнер) . Если все правильно сделать, то качество соединения не пострадает. Скрутки использовать я не рекомендую. Они создают дополнительное сопротивление и это может сильно повлиять на стабильность подключения. А в итоге на скорость и пинг. Компьютер, или роутер могут просто не видеть такой кабель.

Удлиняем сетевой кабель с помощью переходника (соединителя)?

Этот способ подойдет во всех случаях. Как для соединения сетевого кабеля по которому в дом заходит интернет, так и для удлинения сетевого кабеля для компьютера, телевизора, роутера, модема и т. д.

Выглядят эти соединители примерно вот так:

Его называют джойнер. Там просто с двух сторон вход под сетевой кабель (под коннектор RJ-45) . Тип «мама-мама». Чтобы соединить кабель с помощью такого LAN-соединителя необходимо обжать кабель с двух сторон в коннектор RJ-45. Как это сделать своими руками без специального инструмента я писал в статье . При наличии специального инструмента (кримпера) все можно сделать по этой инструкции: .

Если вы будете использовать такой соединитель для того, чтобы удлинить интернет кабель, то второй кусок кабеля вы можете купить в магазине. Он будет уже готовый (с коннекторами) . Если кабеля нужной длины не будет, то этот кабель могут для вас изготовить. Поспрашивайте в магазинах, где продают компьютеры и другую компьютерную технику.

Достаточно просто подключить два сетевых кабеля в такой переходник и все готово.

Допустим с одной стороны у нас интернет кабель от провайдера, а с другой стороны второй кусок кабеля, который мы изготовили сами, или купили в магазине.

Существуют немного другие соединители LAN-кабеля – каплеры.

С их помощью удлинять LAN-кабель даже проще и удобнее. Не нужно обжимать кабель в коннектор и не нужен специальный инструмент. Только отвертка.

Не путаем эти соединители со сплиттерами. У них один вход и два выхода. И предназначены они для других задач.

Если нужно удлинить сетевой кабель для компьютера, телевизора, роутера

Когда не хватает длины сетевого кабеля, чтобы от роутера или модема подключить компьютер, телевизор, еще один роутер или какое-то другое устройство, то так же можно использовать соединители. Но не забывайте, что всегда можно купить, или изготовить более длинный кабель, или подключить устройство по Wi-Fi. Возможно в вашем случае такое решение будет более правильным и удобным.

Конечно же можно взять два куска витой пары обжатой с обеих сторон в коннектор RJ-45 и соединить их через соединитель.

С помощью такого кабеля можно подключить к интернету абсолютно любое устройство, в котором есть LAN вход.

Соединяем интернет кабель с помощью скрутки

Выше я уже писал, что это не самый лучший способ, которым можно соединить сетевой кабель. Качество соединения может пострадать, а то и вообще не работать. Но если других вариантов нет, или нужно все сделать срочно, то можете попробовать.

Достаточно просто зачистить кабель на обеих концах и скрутить его цвет в цвет. Для изоляции используйте изоляционную ленту, или термоусадочную трубку. Нужно надежно скрутить каждый кабель и заизолировать.

Я все делал первый раз. Самое сложное, это зачистить жилы и скрутить их. Они иногда ломаются. Сначала снимаем внешнюю изоляцию, а затем зачищаем каждый провод.

Думаю, это можно сделать более аккуратно, чем получилось у меня. После того как сетевой кабель скручен, каждый провод нужно заизолировать. Я использовал термоусадочную трубку. Изоляционная лента тоже подойдет. Вот что у меня получилось:

Не поверите, но этот кабель даже оказался рабочим 🙂

Только осторожно с ним, жилы очень хрупкие без изоляции. Их легко сломать и кабель работать не будет. Можно ниже смотать кабель, чтобы соединения не двигались и не ломались.

Пишите в комментариях, какой способ для удлинения сетевого кабеля используете вы и как у вас все работает.

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

• скрутка
• опрессовка
• сварка
• пайка
• винтовые соединения
• болтовые соединения
• самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

• соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
• корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
• специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

• снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
• помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
• обжимаем специальными пресс-клещами
• изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

• сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
• угольный электрод
• специальный флюс (для защиты расплава от кислорода)
• очки для сварки
• кожаные перчатки для сварки

Этапы работы:

• снимаем изоляцию с провода на 40-50 (мм)
• наждачной бумагой защищаем жилу провода до блеска
• делаем скрутку
• в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
• включаем сварочный трансформатор в сеть
• концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
• после затвердевания спая отводим электрод
• полученный «шарик» очищаем от флюса металлической щеткой
• покрываем лаком соединение
• изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

• оловянно-свинцовый припой (ПОС)
• флюс — канифоль
• кисточка для нанесения флюса на жилу
• наждачная бумага
• паяльник

Этапы работы:

• снимаем изоляцию с провода на 40-50 (мм)
• наждачной бумагой защищаем жилу провода до блеска
• выбираем вид соединения жил (по таблице ниже)
• припой подносим к жалу паяльника
• греем скрутку, чтобы расплавленный припой затекал в скрутку
• после затвердевания пайки промываем место пайки спиртом
• изолируем соединение

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

6,35 мм разъем для удлинения кабеля аудио кабель, кабель динамика

Основная Информация.

Номер Моделя.

yy3019, yy3101

Применение

Мультимедиа, Плеер DVD, Спикер, Микрофон

Тип

Витая Пара

Соединитель

TRS Гнезды

Материал Форма

Круглый провода

Проволока Основной Материал

CCS or Copper

Сертификация

RoHS, CE

Торговая Марка

yuyang&customized

Транспортная Упаковка

Normal Bag, Carton

Характеристики

39*33*20

Происхождение

China

Код ТН ВЭД

8544421100

Описание Продукции

описание продукта
1. Application: микрофон, электрическая гитара, электрического фортепиано, и т. Д.

2. Основные функции:
1.100 % протестированы перед поставкой.
2. Гарантировать оперативной доставки. Груз будет доставлен в течение 3 дней и продукты будут доставлены в качестве организовал дата.
3. Мы рады делает образцов в зависимости от наших клиентов, спецификации и образцы.
4. Для изготовителей оборудования доступны.
5. Свяжитесь с нами, мы можем предложить Вам лучший сервис, высококачественный товар, конкурентные цены и своевременной доставки.

3. Технические параметры:


Название продукта:
6, 35 мм удлинительный кабель

Номер модели:
Yy3019, yy3101

Тип:
Удлинительный кабель

Применение:
Бытовая электроника

Гнездо типа:
6, 35 мм

Разъем:
6, 35 мм

Одножильный кабель:
24/26/28/30 AWG или custom

Работает:
-25ºC/+85ºC

Жизнь:
5000 раз



4. Более подробная информация:





5. Company информации:
Чаньчжоу Yuyang Электронная наука& Technology Co., Ltd находится в Чаньчжоу — современный город, это профессиональные производители для кабеля RCA, кабель USB, аудио разъем и связанные с ними продукты RF. Наша компания находится в 2009, у нас имеется собственный завод и модернизацию производства оборудования, любых стандартных и стандартной продукции могут быть приняты для производства, у нас есть свои собственные исследования и развития группы. Yuyang компании могут предоставлять вам высокое качество продукции, чтобы помочь вам увеличить свое присутствие на рынке.





7. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ




1. Q: Как я могу получить образцы?


A: 1-5ПК образцы могут быть свободным для испытаний в качестве производства. Вы можете бесплатно shoud размещение сборы. Индивидуальные образцы будут покрываться за счет вокруг USD10 до USD100, затем могут быть возвращены после подтвердил заказ. Экспресс-зарядка будут оплачиваться Покупателем.


1. Q: Как долго можно получить образцы?


A: Образцы будут готовы для доставки в 3-5дней и будут отправлены по международным express, таких как DHL, UPS, TNT, FEDEX и будет иметь возможность в течение 3-5 дней.


1. Q: Могу ли я печатать логотип или название компании на вашу продукцию?


A: Убедитесь в том. Логотип Вашей компании может быть напечатан на вашу продукцию или пакет.


1. Q: Как сделать заказ?


A: Отправьте нам свой заказ по электронной почте или позвоните нам отдел продаж: 0086-519-86731797, или мы можем сделать вам формы счета-фактуры на основании запроса


1. Q: В чем заключается ваша срок оплаты?


A: Мы обычно принимают T/T 100%. Но если вам нужна, мы также признаем T/T 50 % депозита перед началом производства, баланса должны быть выплачены до отгрузки.


1. Q: Как долго — срок поставки?


A: Для нормальной продуктов мы можем обещание для доставки грузов в течение 10 дней после оплаты, для нестандартных изделий могут поставлять в течение 25 дней после оплаты. Наш завод расположен в провинции Цзянсу вблизи Шанхая, с тем чтобы транспортные очень удобное, морем или по воздуху — это не проблема.

Что делать, если вы задели электрический кабель во время сверления в стене?

15 марта 2018 г. / Применение продуктов

Повреждение электропроводки из-за сверления отверстий в стенах — удивительно частое явление, особенно при ремонте зданий. Мало того, что свет гаснет, так еще и предохранитель обычно перегорает. Если повезет, вам, возможно, придется отремонтировать только оболочку кабеля. Но если вы повредили или перерезали провод, просто использовать клеммную колодку, изоляционную ленту и силиконовый герметик не рекомендуется — вам нужен профессиональный набор!

Обратите внимание: Как правило, силовые кабели в стене или в полостях, скорее всего, проходят вертикально и горизонтально от выключателей и розеток.Если вы подозреваете, что задел электрический кабель, его обязательно нужно отремонтировать. Вы должны немедленно убедиться, что питание выключено , прежде чем что-либо трогать. В худшем случае, если защитный провод заземления был поврежден, вы рискуете получить смертельный удар электрическим током.

Альтернатива классической распределительной коробке скрытого монтажа:

LVRK-L, для быстрого и безопасного ремонта

Ответ компании HellermannTyton на вопрос, как лучше всего отремонтировать поврежденный электрический кабель, — набор для ремонта кабеля LVRK-L для низковольтных проводов.Удобный набор содержит все необходимое для безопасного ремонта электрических проводов, поврежденных дрелью, порезанных кусачками или лезвием. Это также компактное решение . Нет необходимости протягивать новые кабели или прокладывать большую полость для установки распределительной коробки скрытого монтажа.

По сравнению с предыдущей моделью (LVRK) новый комплект включает более длинных 30-мм обжимных соединителей . По сравнению с более короткими соединителями, эти проще в обработке, поскольку теперь возможны два обжима вместо одного.Кроме того, новые соединители подходят не только для гибких жил (многожильных), но и для жестких жил .

Краткий обзор самых важных преимуществ:

• Простота обработки: Соединители позволяют два обжима , т.е. один обжим на провод. Длинная контактная поверхность также обеспечивает особенно надежное удержание .
• Универсальное применение: Соединители длиной 30 мм подходят как для многожильных, так и для жестких проводников .Идеально подходит для ремонта кабелей NYM и многих других применений.
• Комплексное решение: термоусадочные трубки , обжимные соединители и кабельные стяжки обычно доступны только в больших количествах. Вместо того, чтобы запасаться лишним и самостоятельно собирать требуемые изделия, для ремонта пробуренного кабеля достаточно одного комплекта ЛРВК-Л.
№

Еще одно преимущество: для использования коробки скрытого монтажа требуется соответствующее большое углубление в стене. Ремонт кабеля с помощью LVRK-L-Kit, с другой стороны, намного экономит место и требует меньше работ по стене – и, следовательно, меньше грязи.

Как применять комплект для ремонта кабеля:

В этом видеоролике показано, как легко использовать комплект для ремонта кабеля. Вы можете увидеть предыдущую модель LVRK (с более короткими обжимными разъемами). Обращение с новым комплектом LVRK-L почти идентично – с той разницей, что благодаря более длинным соединителям теперь возможно два обжима.

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung на YouTube.
Mehr erfahren

Загрузка видео

YouTube immer entsperren

В комплект для ремонта кабеля входят:

• a 200 мм термоусадочная трубка с клеевым покрытием ,
• пять обжимных стыковых соединителей с термоусадочной изоляцией для 1.сечение провода 5 мм2 – 2,5 мм2
• плюс четыре термостабилизированных кабельных стяжки серии Q с уникальной открытой головкой и функцией предварительной блокировки для удобства использования.

Где взять комплект для ремонта кабеля? Обратитесь к своему оптовому продавцу или свяжитесь напрямую с отделом продаж HellermannTyton.

Как идеально отремонтировать поврежденные электрические провода с помощью набора ЛВРК-Л:

1. Соблюдать все меры предосторожности! Только убедившись, что питание действительно отключено, снимите оболочку кабеля с пораженного участка и разъедините провода, чтобы обнажить поврежденный участок.

Затем вставьте необходимое количество обжимных стыковых соединителей и нагрейте их до 150 °C, чтобы термоусадочная изоляция плотно прилегала к соединению.



2. После этого наденьте предварительно надрезанную термоусадочную муфту на отремонтированный участок и зафиксируйте ее прилагаемыми термостабилизирующими кабельными стяжками Q. Нагревайте рукав от середины к краям, пока клей и рукав полностью не закроют место. Клей также препятствует проникновению влаги.

Вы можете затянуть и отрезать лишнюю кабельную стяжку, когда закончите.



3. Как только все остынет, питание можно будет снова включить – быстро, безопасно, надежно и экономично. Вы можете приклеить отремонтированный кабель на место и вперед! Никаких скрытых распределительных коробок, никакой суеты и минимального беспорядка.

Кроме кримпера и термофена, никаких специальных инструментов не требуется.



Оплатит ли страховка ремонт моего кабеля питания с ответвлениями? Как правило, страхование ответственности возмещает ущерб.Однако в случае небрежного действия могут возникнуть исключения. Запись о том, где проложена проводка, или устройство для обнаружения проводов и труб может помочь вам предотвратить несчастные случаи. Однако не стоит полагаться на него на 100 %. Сверлите только там, где это действительно необходимо, и соблюдайте предельную осторожность.



Знакомы ли вы с храповым зажимом P-Clamp — нашим новым кабельным зажимом, который позволяет разделить задачи по прокладке и креплению кабеля? Узнайте больше здесь «Гибкая, индивидуальная прокладка кабеля: новый кабельный зажим Ratchet P-Clamp»

Вам нужны повторно открывающиеся кабельные стяжки для временной фиксации? Узнайте больше о наших «разъемных многоразовых кабельных стяжках»



#3020

8 ошибок при подключении электропроводки, которых следует избегать домашним мастерам

Самостоятельные электромонтажные работы в Центральной и Восточной Пенсильвании

Независимо от того, занимаетесь ли вы самостоятельным строительством или хотите сократить расходы, вы, возможно, рассматривали возможность самостоятельной прокладки электропроводки в своем доме. В то время как можно успешно провести электропроводку в вашем доме, если это простая работа, электрическая проводка своими руками может быть довольно опасной, если вы не будете предельно осторожны. Даже самые незначительные ошибки могут привести к поражению электрическим током, короткому замыканию всей домашней электросети или даже к пожару в доме. Если вы собираетесь делать проводку своими руками, важно избегать этих 8 распространенных ошибок при проводке.

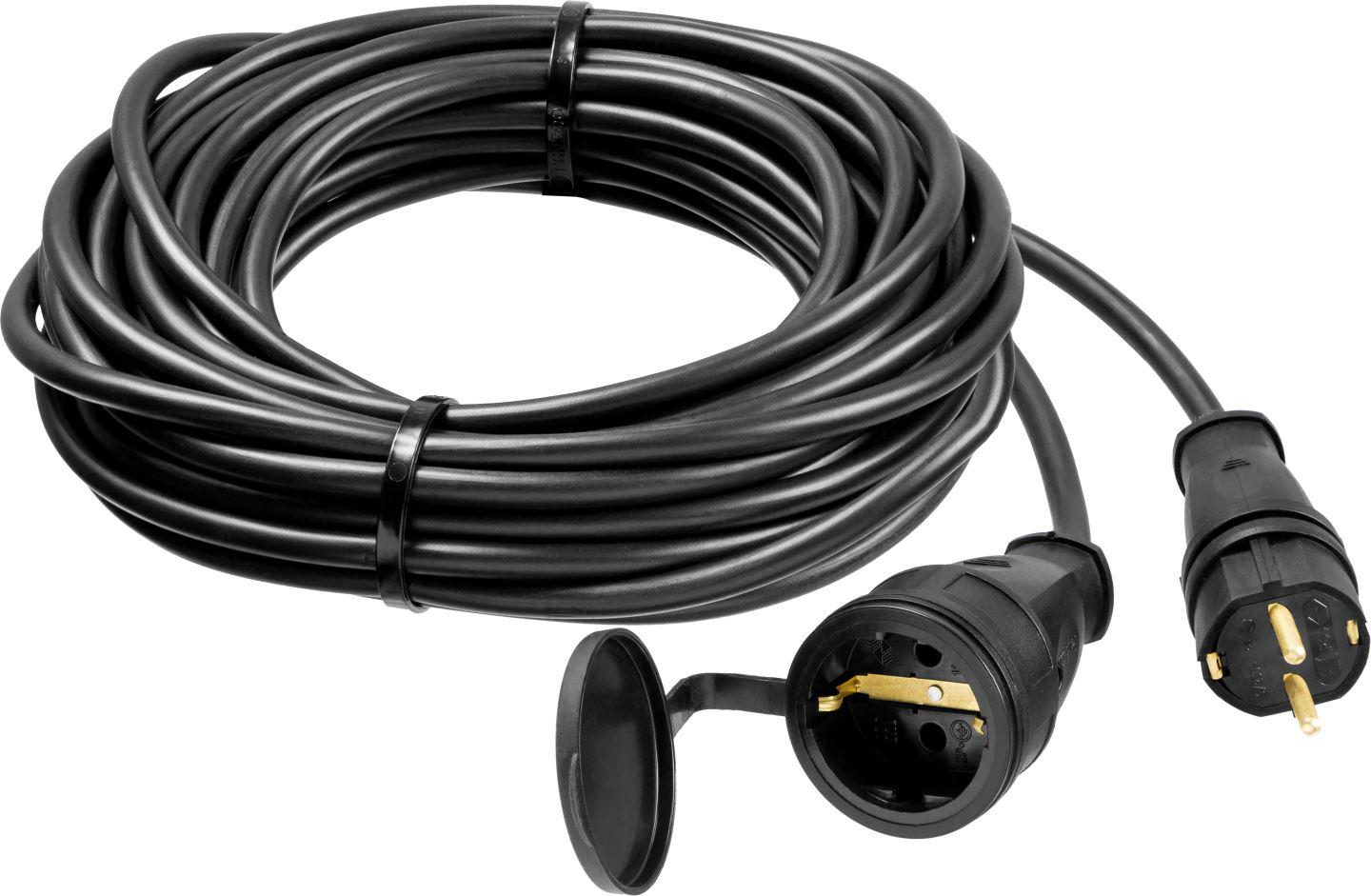

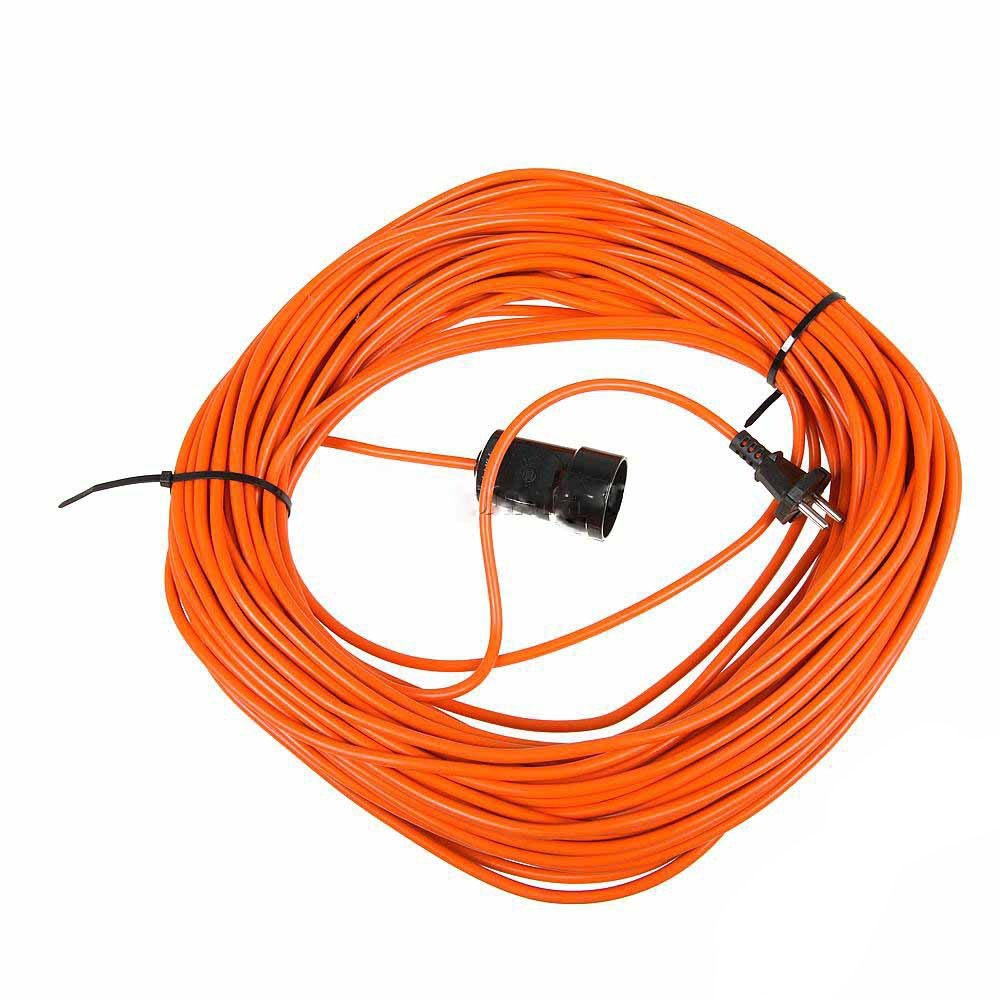

Использование удлинителя в качестве постоянной проводки

Удлинители — отличное временное решение, если у вас слишком мало розеток, но они не предназначены для стационарной установки, например, устройств открывания гаражных ворот или настенных кондиционеров.Эти установки должны быть подключены с использованием надлежащей проводки, терминаторов и лицензированным электриком. Большинство удлинителей предназначены только для временного использования, если не указано иное. Использование удлинителя в течение длительного времени может привести к возгоранию или короткому замыканию проводов.

Оставление незащищенного места соединения или проводки

Оставление незащищенных соединений проводов является еще одной распространенной ошибкой при подключении. Это огромная опасность возгорания, особенно если место соединения находится на расстоянии искры от легковоспламеняющегося материала.Если вы соединяете провода в качестве шага для создания соединений для новых областей вашего дома, нуждающихся в электричестве, обязательно накройте их после того, как соединение будет выполнено. Если вы этого не сделаете, электричество будет течь полностью без оболочки и может привести к электрическому пожару.

Кроме того, в большинстве городов и муниципалитетов действуют строгие правила, определяющие, что можно и что нельзя делать с проводкой, что и где можно закрывать. Вам нужно будет выполнить все сращивания в коробке с крышкой, сертифицированной UL, и убедиться, что все сращивания в коробках легко доступны.

Установка слишком большого количества розеток на проводе

Чрезмерное количество розеток на проводе может привести к ряду проблем. Если вы включите слишком много приборов одновременно, цепи, скорее всего, будут перегружены и понизятся по напряжению. Это может привести к выходу из строя утилиты или нарушению нормальной работы элементов.

Если ваш автоматический выключатель исправен, он будет продолжать отключаться. Если он перестанет работать правильно, это может привести к необратимому отказу, повреждению и даже пожару.

Обрезание слишком коротких проводов

Если ваши провода слишком короткие, вам будет сложно выполнять соединения, что может повысить риск поражения электрическим током при выполнении соединений или короткого замыкания в будущем. Убедитесь, что провода достаточно длинные, чтобы выходить из электрической коробки на три или более дюймов.

Длина ваших проводов должна быть проверена по коду, и если ваши провода слишком короткие, вам придется проложить их заново. Хотя вы можете увеличить длину своих проводов, если используете подходящие терминаторы проводов, работа с длиной провода может быть сложной. Вот тут-то и появляется Haller, предлагающий отличные электротехнические услуги в Центральной и Восточной Пенсильвании, которые гарантируют, что ваша проводка будет правильно разрезана с первого раза.

Незащищенный кабель

Недостаточно закрепить электрические кабели на стене. Если ваши кабели занимают места, где члены вашей семьи могут их коснуться или повредить, вы должны защитить или накрыть их.

Будьте внимательны при закреплении этих проводов, чтобы не повредить изоляцию и не вызвать короткое замыкание или возникновение искры, что может привести к пожару.

Использование незаземленной электрической розетки

Если вы живете в доме, построенном до 1960 года, у вас могут быть розетки только с двумя разъемами, без разъема для заземляющей вилки. Размещение розетки с тремя разъемами там, где этот разъем заземления ни к чему не подключен, не решит проблему и может создать скрытую угрозу безопасности. Лучше всего позвонить одному из электриков Haller, если вам нужно заменить розетку с двумя контактами на розетку с тремя контактами.

Неправильная установка коробки

Если вам нужно установить электрическую коробку в стену, убедитесь, что она находится на одном уровне с лицевой стороной стены, а не выступает в комнату.Это снижает риск толкания коробки и разрыва соединений. Если коробка выступает, вы подвергаетесь большему риску потенциального поражения электрическим током или повреждения соединений.

Использование неправильного провода

Если вы применяете подход «сделай сам» к электропроводке в вашем доме, убедитесь, что вы знаете, какие провода подходят для работы, а также когда работа слишком велика, чтобы справиться с ней, требуя опыта электрика. Использование неправильных проводов является одной из самых распространенных ошибок при подключении. Если провод рассчитан на меньшее количество ампер, чем прерыватель или предохранитель, к которому вы его подключаете, вы можете столкнуться с постоянным замыканием прерывателей или даже с электрическим пожаром.

Наем профессионального электрика может стоить вам дороже, но он обеспечит безопасность вас, вашего дома и вашей семьи.

Для получения квалифицированных электромонтажных работ в Центральной и Восточной Пенсильвании обращайтесь в Haller Enterprises. Они сделают работу правильно с первого раза и предложат привлекательные варианты бюджета, чтобы обеспечить безопасность вашего дома и защитить ваши финансы.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$элемент}} {{l10n_strings. ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$выбрать.выбранный.дисплей}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$выбрать.выбранный.дисплей}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как безопасно и надежно сращивать электрические провода

Как домовладелец, это вопрос времени, когда вам нужно будет освоить некоторые базовые навыки работы с электричеством в рамках ваших проектов по благоустройству дома.Вам может понадобиться соединить провода, чтобы удлинить провод, устранить повреждения или соединить один электрический провод с другим.

Сращивание проводов — это метод соединения двух кусков провода вместе для передачи электрического тока. Вы делаете это для многих проектов, таких как перемещение выключателей или розеток и ремонт.

Читайте дальше, пока мы расскажем о том, как безопасно сращивать электрические провода для ваших проектов «сделай сам».

Вопросы безопасности

Будь то ваш первый или сотый проект электропроводки, безопасность имеет решающее значение.Обязательно следуйте приведенным ниже советам, чтобы обезопасить себя.

Перед началом работы всегда отключайте питание цепи на сервисной панели. Перед началом работы убедитесь, что питание отключено с помощью бесконтактного тестера напряжения на проводах питания и проводах заземления.

При сращивании проводов всегда используйте один и тот же калибр. При сращивании проводов разного сечения провод меньшего сечения может выдерживать большую силу тока, чем провод большего сечения. Когда ток проходит через место соединения, он может перегреваться и создавать опасность возгорания.

При сращивании проводов всегда используйте распределительную коробку для размещения всех сращиваемых проводов. Распределительные коробки защищают от поражения электрическим током и пожаров, удерживая любые искры, возникающие при коротком замыкании. Прикрепите распределительную коробку к стойке стены или потолочной балке в месте, которое не будет чрезмерно нагружать проводку.

Убедитесь, что все ваши соединения выполнены термоусадочной трубкой или поворотным соединителем. Никогда не используйте изоляционную ленту для защиты соединений.

Как сращивать электрические провода

Следуйте этому пошаговому руководству, и вы будете на пути к сращиванию проводов, как опытный профессионал.

Перед сваркой

Обязательно отключите питание проводов, которые вы сращиваете. Никогда не сращивайте провода, если вы не можете отключить питание.

Если вы сращиваете изолированные провода, используйте инструмент для зачистки проводов, чтобы удалить с провода примерно пять дюймов внешней оболочки. Затем снимите пластиковую оболочку с отдельных медных проводов примерно на ½ дюйма.

Осмотрите проводку на предмет повреждений. Ищите сгоревшую изоляцию проводов, порезанные провода, зазубрины или следы от укусов.Прежде чем приступить к сварке, удалите все поврежденные участки.

Наденьте кусок термоусадочной трубки на провод, который вы сращиваете, так как он понадобится вам после завершения сращивания. Вы можете пропустить этот шаг, если вы используете колпачок для подключения проводов.

Если вы еще не установили распределительную коробку, используйте острогубцы, чтобы вставить зажимы в отверстия на противоположных концах коробки.

Изготовление сращивания обходчика

Электрики начали использовать соединение обходчика, или соединение Western Union, в начале 1900-х годов.Идеально подходит для соединения двух проводов, которые будут находиться под напряжением. Вот как:

• Держите провода параллельно друг другу. Согните верхнюю проволоку вниз и над нижней проволокой, и наоборот.
• Оберните каждый провод вокруг другого несколько раз, пока не закончится провод.
• Припаяйте соединение, чтобы обеспечить дополнительную защиту и проводимость.

Использование разъема Twist-On

Вращающийся соединитель является альтернативой сращиванию обходчика.Вот что вам нужно сделать, чтобы завершить это соединение.

• Держите оба куска проволоки на одном уровне друг с другом.
• Вставьте оба конца в поворотный разъем.
• Поверните разъем, чтобы зафиксировать два провода на месте.
• Потяните за каждый провод, чтобы убедиться в надежности соединения.

При работе с этими устройствами используйте только продукты из списка UL. Убедитесь, что разъем закрывает всю открытую проводку, которую вы зачистили. Если вы видите оголенную проводку, значит, вы сняли слишком много.Обрежьте скрученные провода и снова подключите.

После сварки

После выполнения подключений поместите их в распределительную коробку и наденьте защитную крышку. Затем закрепите его винтами.

Когда вызывать электрика

Несмотря на то, что мелкий ремонт и модификация электрооборудования можно выполнять самостоятельно, работа может быть опасной, если вы не будете осторожны. Если вам неудобно выполнять электромонтажные работы самостоятельно, вызовите профессионального электрика.

Обладая более чем 30-летним опытом, наша команда в U.S. Electric может выполнить вашу работу безопасно и эффективно. Таким образом, вы можете наслаждаться своим домом или бизнесом в полной мере. Свяжитесь с нами сегодня, чтобы обсудить варианты с профессиональным электриком!

Ответьте на 5 вопросов, чтобы помочь выбрать правильный электрический провод

Выбор провода является важнейшей частью конструкции электрического узла, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания узла. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложным и пугающим.

Чтобы уточнить, я определяю «провод» как один гибкий проводник электричества, окруженный изоляцией. Обычно проводник выполнен из меди; однако он может варьироваться в зависимости от приложения. Говоря об этом, прежде чем вы начнете что-либо проектировать, вам необходимо полностью понять, как будет использоваться электрическая сборка. Какова будет его работа и в какой среде он будет работать?

После того, как вы определили его конечное назначение, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.

1. Какой размер провода мне нужен?

Есть два аспекта вопроса о размере проволоки: толщина (калибр) и длина. Чтобы определить, какой калибр провода вам нужен, рассмотрите пропускную способность и величину тока, который должен проводить провод (измеряется в силе тока или амперах). Калибр провода напрямую связан с тем, сколько ампер вам нужно через него пропустить.

Расстояние, которое вам нужно пройти по проводу, также может повлиять на сечение провода, которое вам нужно. Поскольку проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления/нагрева.Вы можете противодействовать падению напряжения, увеличив сечение провода, что, следовательно, увеличит мощность тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете по пути.

2. Насколько гибким должен быть провод?

Различные типы проволоки обеспечивают разный уровень гибкости:

• Сплошной сердечник – почти нет гибкости в проволоке меньшего сечения; становится более гибким в более высоких калибрах
• Проволока грубопроволочная – умеренно гибкая; он сохранит форму, которую вы ему придали
• Провод тонкопроволочный – очень гибкий; не будет держать форму

3.Какая изоляция проводов лучше?

Рабочая среда сборки будет диктовать тип изоляции ваших проводов.

• Напряжение – чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током
• Соображения по охране окружающей среды – воздействие солнца и УФ-излучения, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность
• Нормативные требования – UL, SA, SAE, CE и т. д.
• Стойкость к истиранию – в условиях повышенной вибрации требуется более толстая изоляция
• Покрытие – некоторые покрытия облегчают печать на проволоке или проталкивание/протягивание ее через кабелепровод

4. Имеет ли значение цвет провода?

Использование разноцветных проводов в электрической сборке может помочь вам, конечному пользователю и любому, кому в будущем потребуется обслуживать сборку, понять назначение каждого провода. Многие компании используют стандартные цвета проводов для обозначения горячих, заземляющих и нейтральных проводов; некоторые даже будут кодировать цветом различные цепи в электрической сборке.

5. Должен ли я использовать медный или алюминиевый провод?

Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических применений на большие расстояния можно использовать алюминиевый провод. Это приемлемый проводник, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.

Упрощение процесса выбора проводов

Разнообразие спецификаций используемых в каждой отрасли проводов создает потребность во всех доступных типах проводов.Но каждая из этих отраслей обычно придерживается нескольких типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора провода.

Например, в автомобильной промышленности в основном используется провод GXL, который хорошо подходит для рабочих условий, обычно встречающихся внутри автомобиля (температура, истирание, масло и т. д.). С другой стороны, MTW (провод станка) обычно используется в электрических шкафах управления, потому что он рассчитан на более высокое напряжение, а изоляция подходит для рабочей среды.

Если вы находитесь в процессе выбора проводов для своей электрической сборки, вероятно, вам также нужно будет выбрать несколько других компонентов. Используйте наш контрольный список для проектирования жгутов проводов , чтобы убедиться, что вы отметили все пункты. Нажмите кнопку ниже, чтобы получить копию сегодня.

Как проложить электрический провод под полом | Инструкции для дома

Установка настенного выключателя или приведение старой проводки в соответствие с нормами путем добавления розеток в рамках проекта реконструкции немного сложнее, чем прокладка проводки в новостройке, поскольку гипсокартон и пол уже установлены.Поднять пол только для того, чтобы проложить провод, обычно невозможно, но вы можете выбрать один из нескольких менее разрушительных вариантов в зависимости от планировки вашего дома и внутренней отделки.

Прежде чем приступить к работе

Прежде чем добавить розетку или удлинить какую-либо цепь, обратитесь в местную строительную службу. Во многих сообществах вам потребуется разрешение, которое предполагает отправку плана на утверждение. Администрация здания может захотеть проверить электрическую панель, чтобы убедиться, что она достаточно велика для работы с новыми цепями.Если у вас нет лицензии на электричество, вы, вероятно, не сможете подключить провода, но вы можете проложить провод под полом и нанять электрика для выполнения соединений.

Доступ в подполье

Если в вашем доме есть подполье, вам повезло. Как правило, самый простой способ проложить новый провод — это вырезать участок гипсокартона, чтобы обнажить плиту пола для сверления отверстия для доступа. В зависимости от вашей схемы электропроводки вам, возможно, придется просверлить еще одно отверстие в пластине на другой стороне комнаты.Из подполья протяните провод от распределительной коробки вниз через отверстие для доступа к распределительной коробке или панели, где в конечном итоге будет подсоединен провод. Используйте электрические скобы, чтобы закрепить провод на балках. Оставьте не менее 1 фута лишнего провода на обоих концах. Электрик обрежет провода, чтобы они подходили, когда он делает соединения.

Ловля проволоки

Если у вас нет доступа к балкам снизу, например, на втором этаже, вы можете попробовать вытащить проволоку через пространство между балками.Чтобы это работало, вы должны провести провод параллельно балкам и от одной стороны комнаты к другой. Электрическая лента для ловли рыбы скручивается, как рулетка, и имеет крючок на конце. Ловля проволоки может занять много времени, потому что это процесс проб и ошибок. Вы должны вставить конец рыболовной ленты с крючком в отверстие для доступа в плите пола и провести его через пространство между балками до другого конца. После того, как лента протянута, прикрепите электрический провод и протяните его обратно через пространство балки.Для достижения наилучших результатов оберните соединение крюка/провода изолентой, прежде чем протягивать провод.

Ограниченный доступ

Если у вас нет места для обхода или вы хотите проложить трос перпендикулярно балкам, ваши возможности ограничены. Подумайте о том, чтобы провести новый провод через пространство для стоек в стене, через чердак на другую сторону и обратно вниз. Если это невозможно, вам, возможно, придется вырезать горизонтальную траншею для проводки в стене шириной около 6 дюймов на высоте выхода, чтобы обнажить настенные стойки.Если вы идете по траншейному маршруту, используйте дрель с 1/2-дюймовым сверлом, чтобы просверлить отверстия для доступа через центры стоек для прокладки провода. Использование траншеи для проводки требует исправления гипсокартона.

Ссылки

Писатель Биография

Гленда Тейлор работает подрядчиком и штатным писателем, специализирующимся на написании строительных работ. Ей также нравится писать статьи о бизнесе и финансах, еде и напитках и о домашних животных. Ее образование включает в себя маркетинг и степень бакалавра журналистики Канзасского университета.

Как продлить срок службы электрических проводов и кабелей

Электрические провода и кабельные системы являются спасательным кругом любого промышленного применения. Если один из ваших кабелей выходит из строя, вся система останавливается, что приводит к дорогостоящему простою.

---

УХОД ЗА ЭЛЕКТРИЧЕСКИМИ ПРОВОДАМИ И КАБЕЛЯМИ

У вас много ежедневных забот, не позволяйте проводам и кабелю быть одной из них. Соблюдая некоторые общие рекомендации по электропроводке и кабелю, вы можете продлить срок службы кабеля, сократить время простоя, снизить безопасность и количество несоответствий, а также повысить общую эффективность при более длительных пробегах.

Стандартные методы надлежащего ухода за проводами и кабелями включают:

1: Выберите эффективный подход

• Выберите кабель, подходящий для применения и условий эксплуатации*
• Используйте правильный размер и тип кабеля, который лучше всего подходит для:
  • Правила техники безопасности
  • Грузоподъемность (емкость)
  • Падение напряжения
  • Температура окружающей среды
  • Механическая прочность
  • Ожидаемая производительность в своей среде
• Обучите обслуживающий персонал ограничениям кабеля и тому, что следует проверять, чтобы уменьшить число отказов кабеля.

2: предотвращение повреждений

• Избегайте перегибов и скручиваний во время установки. Это может механически нагрузить и ослабить проводники.
• Избегайте натяжения и наездов
• Обратите внимание на минимальный радиус изгиба
• Обратитесь к поставщику электрических проводов и кабелей за соответствующими рекомендациями
• Избегайте любых ударов или сдавливаний, которые могут повредить куртку
• Держите провода и кабели вдали от любых элементов, которым приложение не должно подвергаться (например, прямое пламя).

3: Регулировка кабельного барабана

• Периодически переворачивайте концы кабеля, чтобы один конец не подвергался длительному воздействию суровых условий.
• Привяжите кабель, чтобы избежать обратного наматывания
• Поддерживайте правильное натяжение
• Обратите внимание на возможную перегрузку по току; ожидается снижение** номинальных характеристик кабеля, если питание подается на кабельную катушку с несколькими слоями

  • Учет падения напряжения, если его не учесть, это может привести к преждевременному выходу из строя машины/двигателя из-за перегрева.

4: Ремонт

• Осмотрите кабель и произведите ремонт до того, как кабель полностью выйдет из строя
• Удалите перерезанный или раздавленный кабель, что приводит к небезопасным условиям
• Держите запасной кабель под рукой, чтобы заменить поврежденный кабель вместо временного крепления

5: ОБСЛУЖИВАНИЕ записей

• Дата монтажа электрических проводов и кабелей
  • Причина каждого сбоя:
    • Выделяет самые проблемные области
    • Определяет сбой в корне причины
    • Помогает сформировать план профилактического обслуживания для выявления сбоев до их возникновения

  • Удаление проводов и кабелей для ремонта
• Анализ характеристик проводов и кабелей

---

ПРАВИЛЬНЫЙ УХОД ЗА ПРОВОДАМИ И КАБЕЛЯМИ СОКРАЩАЕТ ВРЕМЯ ПРОСТОЯ

Правильный уход за проводом и кабелем необходим для сокращения времени простоя и поддержания непрерывной работы систем. Соблюдение этих пяти общих рекомендаций по использованию электрических проводов и кабелей поможет вам продлить срок службы ваших проводов и кабелей.

---

СКАЧАТЬ КОНТРОЛЬНЫЙ ПЕРЕЧЕНЬ ПО УХОДУ ЗА ЭЛЕКТРИЧЕСКИМИ ПРОВОДАМИ И КАБЕЛЯМИ:

*Неблагоприятные условия эксплуатации электрических проводов и кабелей могут включать истирание, химические вещества, экстремальные температуры, изгибы, удары и растяжения; или любую их комбинацию.

**Когда используются кабели с одним или несколькими слоями, намотанными на катушку, допустимая нагрузка должна быть скорректирована следующим образом (ANSI/NEMA WC 58-2008, ICEA 5-75-381-2008):

Количество слоев	Умножение поправочных коэффициентов
1	0.85
2	0,65
3	0,45
4	0,35

.
