Инструкция по монтажу чердачной лестницы Fakro
Монтаж чердачной лестницы (способ №1)
1. Размеры проема, в котором предполагается установка лестницы, не должны быть меньше тех, что указаны на упаковке. При выборе места монтажа учитывается длина чердачной лестницы в разложенном состоянии (рис.1).
2. Лестница Fakro в процессе монтажа опирается на дополнительные доски. Их следует временно прикрепить к нижней части проема.
3. Монтаж производится силами двух человек. При этом первый монтажник перед началом установки со всеми необходимыми инструментами (плоский ключ на 10мм, отвертка, угломер, шурупы) по стремянке поднимается на чердак. После этого туда же втягивается сама чердачная лестница, после чего укладывается на вспомогательные доски, уложенные заранее.
Между краями проема и лестничной коробкой в местах вкручивания шурупов необходимо вставить распорки, сохраняя в уголках лестничной коробки прямые углы, как показано на рис. 3а. После этого лестничная коробка надежно фиксируется двумя шурупами сзади и двумя спереди (рис. 3б).
4. Когда установка закончена, второй монтажник убирает вспомогательные доски (рис. 4а) и открывает лестницу (рис. 4б).
Внимание! Нельзя пользоваться лестницей до полного окончания монтажа.
5. Оставшийся наверху монтажник после раскладывания лестницы фиксирует двумя шурупами (минимум) каждую из боковых частей лестничной коробки (рис.5). После этого щель между краями лестничной коробки и проема он должен плотно заполнить изолирующим материалом.
6. Болты бокового элемента (рис. 6а) ослабляют, после чего лестницу откидывают от крышки до упора (рис. 6б). После этого болты следует затянуть.
7. Для того чтобы согласовать высоту помещения и длину лестницы, необходимо отпилить часть нижнего элемента с тем расчетом, чтобы все элементы после раскладывания лестницы образовали прямую линию.
Для этого необходимо в месте монтажа лестницы измерить высоту помещения, после чего наметить положение линии отпила при помощи шаблона согласно инструкции на нем (рис. 7а). Затем по обозначенной линии отпиливается нижний элемент (рис. 7б).
8. Если линия отпила приходится на ступеньку, то необходимо применить на боковых уголках регулятор высоты (рис. 8). Для этого нужно ослабить шурупы, которые фиксируют уголки. После этого лестницу следует сдвинуть таким образом, чтобы линия отпила приходилась за ступенькой. Можно использовать регулировку расположения лестницы на боковых уголках, если нижняя ее секция отпилена неточно. Для этого фиксирующие уголки шурупы необходимо ослабить, после чего сдвинуть лестницу вверх или вниз таким образом, чтобы все ее секции выстроились по прямой линии, а нижний элемент пришелся в положенное место.
9. Иногда регулировать угол наклона лестницы можно при помощи изменения местоположения крепления боковой опоры, а точнее, предназначенного для ее фиксации отверстия (рис.
9).
Монтаж чердачной лестницы (способ №2)
1. Размеры проема, в который планируется установить лестницу, не должны быть меньше указанных на упаковке габаритов. При выборе места установки чердачной лестницы специалисты компании Евромет рекомендуют учитывать её длину в разобранном состоянии (рис. 1).
2. В заранее подготовленный проем на прикрепленных шнуром вспомогательных брусках опускают лестницу. Если в дальнейшем предполагается использование отделочных панелей, то между поверхностью потолка и досками оставляют зазор 1см (рис. 2).
3. Монтаж ведется силами двух человек. Первый монтажник перед началом установки поднимается при помощи стремянки на чердак, взяв с собой необходимые инструменты (плоский ключ 10 мм, отвертку, угломер и шурупы). Между краями проема и лестничной коробкой в местах, где будут вкручиваться шурупы, необходимо установить распорки, чтобы в уголках лестничной коробки сохранить прямые углы. Плоскость потолка совмещается с плоскостью рамы люка при помощи монтажных клиньев.
4. Двумя шурупами сзади и двумя спереди фиксируется лестничная коробка. После этого оставшийся внизу монтажник убирает вспомогательные доски, после чего открывает лестницу.
Внимание! Нельзя использовать лестницу до полного окончания монтажа!
5. Монтажник, оставшийся наверху, после того, как лестница разложена, фиксирует двумя шурупами боковые части лестничной коробки (рис. 3). Затем оставшуюся щель между краями следует заполнить изолирующим материалом.
6. В боковых элементах ослабляют болты, лестницу откидывают от крышки до упора, после этого болты затягивают.
7. Чтобы длину лестницы приспособить к высоте помещения, необходимо отпилить нижний элемент (рис. 4). После этого все элементы лестницы при ее раскладывании должны образовывать прямую линию (рис. 5).
8. Если линия отпила приходится на ступеньку, то необходимо применить на боковых уголках регулятор высоты (рис. 6). Для этого нужно ослабить шурупы, которые фиксируют уголки. После этого лестницу следует сдвинуть таким образом, чтобы линия отпила приходилась за ступенькой.
Можно использовать регулировку расположения лестницы на боковых уголках, если нижняя ее секция отпилена неточно. Для этого фиксирующие уголки шурупы необходимо ослабить, после чего сдвинуть лестницу вверх или вниз таким образом, чтобы все ее секции выстроились по прямой линии, а нижний элемент пришелся в положенное место.
9. Специалисты компании Евромет обращают ваше внимание, что иногда можно осуществить регулировку угла наклона лестницы Fakro, изменяя местонахождение отверстия, предназначенного для закрепления боковой опоры.
10. Устанавливаются ограждения проема люка и поручни лестницы (рис.7).

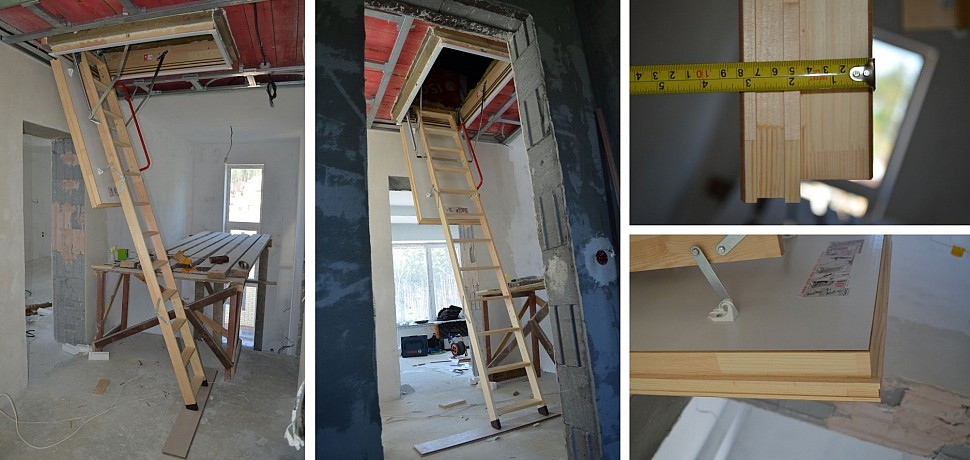

Как самостоятельно установить чердачную лестницу FAKRO?
Мы поговорили с экспертом, инженером по сервису компании FAKRO, Игорем Иванейко и выяснили все тонкости самостоятельного монтажа чердачной лестницы. Подробная инструкция поможет Вам легко, быстро и, что главное, правильно установить лестницу
— Игорь, поделитесь с нами всеми тонкостями самостоятельной установки лестницы на чердак.
Сколько человек нужно для этой задачи, какие инструменты следует подготовить?
Рис. 1. Инструменты | Установить лестницу на чердак довольно легко. Это не требует особых профессиональных навыков. Два человека легко могут это выполнить. А один человек может успешно справиться со всем при использовании готового монтажного комплекта LXK. Он уже есть в комплекте лестницы на чердак LST, или его можно приобрести отдельно. Здесь все индивидуально, поэтому стоит только разумно взвесить свои силы. Подготовьте следующие инструменты: ключ (13 мм), сегментный нож, отвертка, уровень строительный, пила для древесины, деревянные прокладки, шуруповерт, временные монтажные планки (2 шт.), угольник, шурупы, дюбеля. (Рис.1.) |
— Опишите подробно все этапы установки и нюансы, которые могут возникнуть.
1 ЭТАП: — Готовим помещение для монтажа.
Определите, достаточно ли места в помещении для открывания лестницы. Учтите размер вылета лестницы — он длиннее за внешние размеры коробки и расстояние после раскладывания лестницы.
Отверстие должно соответствовать размерам, указанным изготовителем на упаковке и быть несколько больше габаритов самой коробки. Возьмем для примера, одну из самых популярных моделей лестницы LWK 60х120. На упаковке указано размеры отверстия 60х120 см. Внешние размеры коробки лестницы LWK 60х120 — 58х118,4 см.
Готовый выход на чердак обычно совпадает с нужными размерами, ведь стандартное расстояние между балками — 60-70 см. Но проем может быть слишком коротким. Более короткая сторона отверстия (ширина) должна совпадать с перпендикулярными балками. Если отверстие слишком короткое — демонтируйте эти балки и разместите их в нужном месте. Если отверстие слишком большое — прикрепите к краям дополнительные балки. Железобетонный потолок можно уменьшить так же, как в случае с деревянным потолком — компенсируйте дополнительными элементами.
2 ЭТАП: Монтаж лестницы.
Если Вы купили чердачную лестницу FAKRO моделей ПЛЮС, то перед монтажом, чтобы закрепить коробку, отделите от нее крышку. Так будет удобнее.
Закрепите временные монтажные планки к более коротким краям отверстия и установите на них лестницу. (Рис.2, 3.)
Рис. 2. Временные монтажные латы
Поскольку короб лестницы меньше отверстия, в местах будущего крепления установите между зазорами деревянные прокладки соответствующей толщины. Их необходимо изготовить самостоятельно. Проверьте положение лестничного короба с помощью строительного уровня. Прикрепите его с помощью шурупов, если это деревянная конструкция потолка, или с помощью дюбелей, если это бетонная конструкция. Крепить нужно в местах стыка с прокладкой. (Рис. 4)
Рис. 3. Установление коробки на латах Рис. 4. Применение прокладок
3 ЭТАП: Завершающий
Демонтируйте временные монтажные планки.
Закрепите крышку. Проверьте расстояния по периметру между крышкой и коробкой. Убедитесь в плотности закрытия. Если в потолке проложена гидроизоляция, прикрепите ее к коробке лестницы. Утеплите оставленные зазоры вокруг с помощью овечьей шерсти или монтажной пены низкого расширения. Обрежьте, при необходимости, лишнюю длину деревянной лестницы, так чтобы ее можно было полностью разложить.
Для этого:
- Загните последний сегмент лестницы назад так, чтобы он был расположен горизонтально к полу (можете использовать стул так, как на рисунке 6).
- Разложите лестницу под нужным углом так, чтобы ступеньки были в горизонтальном положении относительно пола. (Рис. 5)
Рис. 5. Горизонтальное положение ступенек
Далее есть два отличия:
- Чердачные лестницы LWK и LTK нужно обрезать перпендикулярно, поскольку они имеют в комплекте пластиковые наконечники. Для этого измерьте длину от края предпоследнего сегмента к полу. Перенесите это расстояние на последний сегмент и обрежьте ровно перпендикулярно.
(См. на рис.5) - Чердачные лестницы LWS нужно обрезать под углом. Для этого измерьте две длины от края предпоследнего сегмента к полу по верхнему Y и нижней X стороне (см. На рис.7). Перенесите на последний сегмент лестницы получившуюся длину и обрежьте под углом, который образовался, так как на рисунке 6.
(См. на рис.5)Рис. 6. Обрез ровный, + пластиковые наконечники | Рис. 7. Обрез под углом |

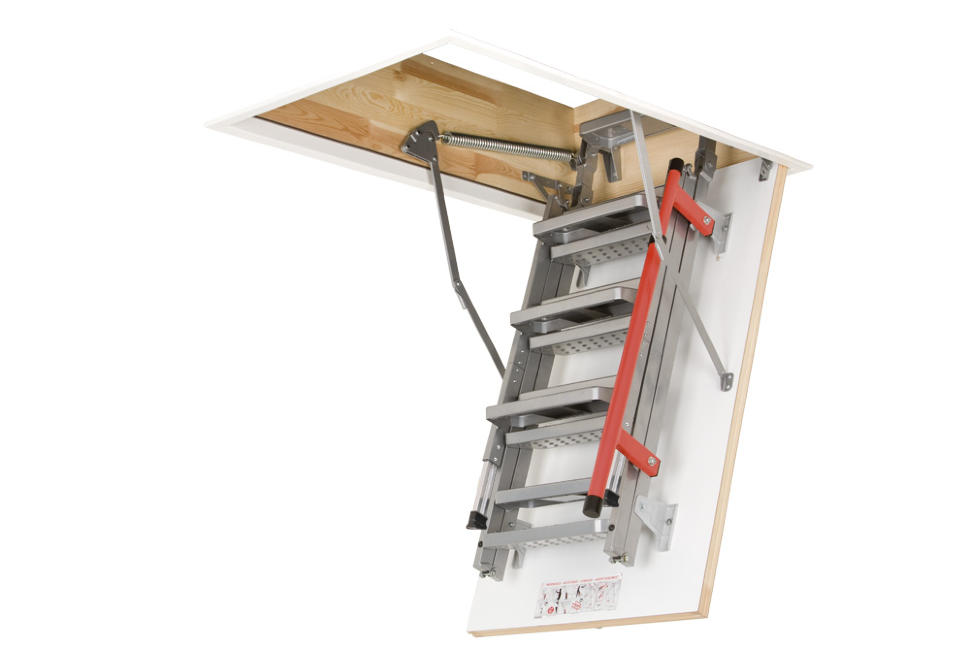

Металлические лестницы LMK, LMP обрезают аналогично. В лестнице ножничного типа LST предусмотрена возможность доставлять или снимать ступеньку, а также система приспособления длины к высоте помещения.
Несколько слов о декоративных планках.
Для отделки краев отверстия рекомендуем использовать готовые планки. Они изготовлены из ПВХ белого цвета. Планки соедините с помощью уголков и закрепите, вдавив в щель вокруг отверстия.
Обратите внимание, что коробка должна быть выровненной по потолку.
— Игорь, а почему надо оставлять зазор между коробом и отверстием и использовать вспомогательные деревянные прокладки?
Применение прокладок дает возможность выровнять все углы коробки по диагонали. А еще, они гарантируют правильное распределение нагрузки лестницы на потолок. Отсутствие таких дистанционных элементов может привести к плохой плотности крышки или неправильного ее закрытия. Добавлю, что на термоизоляционные параметры лестницы влияет количество утепляющего материала вокруг, а также толщина термоизоляционного наполнения крышки и резиновые контурные уплотнители.
Источник: FAKRO
Информация размещена на правах рекламы
Топ статей
ФОМАЛЬГАУТ-ПОЛIМIН: Контроль якості та новий спосіб взаємодії зі споживачами
23 декабря 2019 г. 2692
Межсезонная консервация незавершенных строительных объектов
31 октября 2019 г.
2962
Бензогенератор — мобильный источник электроэнергии
24 октября 2019 г. 4692
Энергосбережение и экостроительство
Енергозберігаючі обігрівачі ТеплоМакс
01 сентября 2022 г. 1848
Чи справді майбутнє за модульним будівництвом?
21 июля 2022 г. 2585
Бережи воду – збережи життя
03 августа 2020 г.
4056
Новые технологии и материалы в Украине
Как выбрать робот-пылесос для мойки окон
19 января 2021 г. 2749
5 устройств, с которыми уборка — в удовольствие: оконный робот-пылесос и другие приборы
14 января 2021 г. 35297
Традиційні POLIMIN FESTs
30 декабря 2019 г. 3306
Строительство и Архитектура в развитых странах мира
Британские архитекторы призвали своих коллег со всего мира отказаться от бетона
27 сентября 2019 г.
5211
В Техасе напечатают на 3D-принтере дома для бездомных
26 сентября 2019 г. 4270
В Саудовской Аравии построят Неом — гигантский технологический город будущего
25 сентября 2019 г. 3523
FAKRO Чердачная лестница LWZ Plus
Чердачная лестница FAKRO LWZ представляет собой трехсекционную складную деревянную лестницу с изолированным люком. Деревянный лестничный короб включает в себя стальной каркас, отделочные планки накладки и систему быстрого монтажа.
Это упрощает монтаж и сокращает время на подгонку лестницы к потолку.
Характеристики:
- концы стоек
- белый люк
- периферийное уплотнение
- поручень
- противоскользящие ступени вровень с лестничными струнами
- полностью собран и готов к быстрой установке на потолке
- возможность установки дополнительных аксессуаров
- 3 года гарантии
Технические характеристики:
- Удовлетворяют требованиям EN 14975
- Максимальная нагрузка: 160 кг
- Чердачная лестница Значение U: U=1,1 Вт/м²K
- Толщина изоляции: 3 см
- Толщина люка 3,6 см
Технические данные
| Размер потолочного проема / высота помещения [см] | A x B h H | 60×120 в=280 | 70×120 в=280 | 70×130 в=280 | 70×140 В=280 | 60×130 в=305 | 70×130 в=305 | 70×140 в=305 |
| Внешний размер коробки [см] | Ш x Д | 58,8×118,8 | 68,8×118,8 | 68,8×128,8 | 68,8×138,8 | 58,8х128,8 | 68,8×128,8 | 68,8×138,8 |
| Внутренний размер коробки [см] | М x Н | 54×114 | 64×114 | 64×124 | 64×134 | 54×124 | 64×124 | 64×134 |
| Высота коробки [см] | 14 | |||||||
| Высота лестницы в сложенном виде [см] | К | 34 | ||||||
| Поворотное пространство [см] | Р | 162 | 179 | |||||
| Расстояние после раскрытия лестницы [см] | С | 121 | 130 | |||||
| Длина протектора [см] | Е | 34 | ||||||
| Ширина протектора [см] | С | 8 | ||||||
| Толщина протектора [см] | З | 2 | ||||||
| Расстояние между ступенями [см] | Г | 25 | ||||||
