Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

  • розетка — с заземлением или без, в зависимости от проводки;
  • монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;
Как установить розетку: подрозетникиСлева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru
  • индикатор напряжения (тестер) — для определения фазы;
  • крестообразная и плоская отвёртки — для монтажа;
  • нож — для зачистки проводов;
  • кусачки — для обрезки;
  • алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

Как установить розетку: подрозетники
moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Установка розеток: подключайте провода строго в соответсвии с маркировкой
Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

  • земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
  • ноль (N или Null) — синий;
  • фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощите
Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеelectry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощите5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеjoinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеrozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеsibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеalkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощите
ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

Инструкция по установке розеток: Обесточьте помещение с помощью рубильника в электрощитеkursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

советы профессионалов по монтажу розеток в стены

Одним из важных аспектов каждого ремонта, является установка розетки. С первого взгляда может показаться, что проще этого нельзя ничего придумать. На самом деле это не так. Монтаж розетки в комнате: ответственный, сложный и трудоемкий процесс.

Все же, из-за халатности можно нарваться на большую беду. Ведь речь идет об электропитании дома. Неправильное соединение контактов может  повлечь за собой короткое замыкание, а в итоге и пожар.

Краткое содержимое статьи:

Правила и нюансы монтажа

Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:

  • Подготовка и прокладка кабеля.
  • Вырез ниши под розетку.
  • Монтаж корпуса «подрозетника».
  • Подключение контактов.
  • Установка декоративной крышки

Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.

Стоит упоминать, о расположении розеток. С этим, вы должны определиться изначально. Сперва, нужно посчитать количество необходимых источников питания. Затем определиться с высотой и местом их расположения.

Установка розеток с соблюдением всех правил и требований

Установка электрической розетки – одна из наиболее распространенных домашних хозяйственных работ, связанных с электричеством. Поэтому важно научиться выполнять эту работу самостоятельно, тем более что уровень знаний, требуемый для выполнения этой работы, не превышает уровня знаний физики 9 класса, также эта работа не требует особых физических усилий и наличия сложных инструментов. В этой статье мы подробно рассмотрим, как выполнить правильную установку розеток своими руками.

Установка электрической розетки

Подготовка к работе

Определиться с выбором вида розетки

Существует огромное разнообразие электрических розеток, отличающихся по назначению, по типу конструкции, по способу установки и по наличию дополнительных функций. В данном случае мы будем рассматривать розетки, используемые в России и рассчитанные на напряжение 220 В.

В зависимости от вида отличается и способ монтажа розеток.

  • Розетка советского образца, без заземления. Данный вид розетки предназначен для электроприборов, корпус которых не требуется заземлять. Основной их недостаток, помимо отсутствия возможности заземления, в том, что вилки современных электроприборов просто не входят в разъемы розеток из-за разницы в диаметрах и наличия боковых выступов. Поэтому в данную розетку можно подключать только электроприборы старого образца или малой мощности с соответствующим типом вилки.
  • «Евророзетка» с заземлением. Подходят для всех современных электроприборов. Основные преимущества: плотный контакт, имеется дополнительный контакт для подключения заземляющего провода, что очень важно для исключения риска поражения электрическим током для таких электроприборов, как, например, стиральная машина, холодильник, электроплита, бойлер для воды.
  • Розетка для электрической плиты. Как следует из названия, данный тип розеток устанавливается для подключения электрической плиты. Это силовая розетка, способная выдержать подключенную мощность до 7 кВт и более.
  • Внутренняя розетка. Устанавливается в специальную коробку, установленную в углублении в стене. Применяется при скрытой электропроводке.
  • Наружная (накладная) розетка. Применяется в основном в помещениях с наружной электропроводкой.

Виды розеток

Выбор схемы подключения

В случае, если речь идет не о замене старой розетки, а об установке новой, предстоит выбрать оптимальную схему подключения.

Существуют следующие схемы:

  • Параллельное подключение. При такой схеме к каждой розетке идет отдельный провод от распределительной коробки. Применяется для подключения электроприборов с высокой мощностью.
  • Последовательное подключение. Все розетки подключены друг за другом к одному проводу. Предпочтительно при подключении к данным розеткам маломощных приборов.
  • Смешанное подключение при использовании обеих схем одновременно (некоторые розетки подключены последовательно, некоторые — параллельно).
Схема последовательного соединения розеток

Схема последовательного соединения розеток

Отключение электричества

Перед началом любых электромонтажных работ, в том числе монтажа розетки, необходимо отключить подачу электроэнергии путем выкручивания пробок/отключения автоматов и убедиться при помощи индикаторной отвертки в отсутствии напряжении.

Необходимые инструменты

Понадобятся:

  • пассатижи;
  • индикатор напряжения;
  • отвертка;
  • нож строительный.

Инструменты для установки розеток

Установка и подключение наружной розетки без заземления

Данный вид розеток устанавливается, если:

  • Проводка в доме проложена поверх стен.
  • Проводка в доме внутренняя, но требуется установка новой розетки, ради которой нет желания пробивать, а затем заново выравнивать стену. Проще от ближайшей розетки либо от распределительной коробки протянуть провод в кабель-канале.
  • При монтаже розетки в подсобных помещениях.

Порядок работы:

  1. Для получения доступа к контактам розетки ее необходимо разобрать, открутив болт, крепящий корпус к основанию.
  2. В розетке имеется два контакта, к которым надо подвести фазный и нулевой провод. Для этого зачищенные концы проводов следует завести в специальные разъемы и затянуть болтами. Полярность в данном случае не имеет значения.
  3. Далее прикрепить основание розетки к стене. Если стена не бетонная, то можно посадить на саморезы. На бетонной или кирпичной стене, предварительно разметив места крепления, просверлить отверстия и забить дюбеля.
  4. Перед установкой корпуса розетки на основание, с помощью строительного ножа вырезать по имеющейся разметке проем для прохождения провода.
  5. Подготовленный корпус посадить на крышку, закрутить болт крепления.

При подключении проводов к контактам розетки, необходимо туго затягивать болты. Неплотное прилегание проводников друг к другу вызывает окисление контактов, вследствие чего повышается степень их нагрева и ускорение окисления.

Наружная розетка без заземления

Наружная розетка без заземления

Эта проблема в дальнейшем может привести к неисправности проводки, нередки случаи возникновения пожаров из-за перегревшейся электропроводки.

Установка и подключение наружной розетки с заземлением

По внешнему виду розетки можно определить, с заземлением она или нет. Наличие в розетке металлических выступающих контактов с обеих сторон позволяет подключить ее к трехжильной проводке с заземлением.

Порядок работы:

  1. Зачистить концы проводов домашней электропроводки в месте установки розетки.
  2. Открутив болт крепления, разобрать розетку.
  3. Клеммная колодка розетки содержит три контакта. К боковым контактам подключить фазный и нулевой провода, полярность при этом не имеет значения, а провод заземления (желто-зеленый) – к центральному контакту.
  4. Туго затянув контакты, подключенную клеммную колодку прикрепить к стене, используя саморезы или дюбеля (на бетонной стене).
  5. Вырезать в корпусе проем в размеченном месте для прохождения провода, используя для этого нож или кусачки. Установить корпус розетки на клеммную колодку, затянуть болт.
Наружная розетка с заземлением

Наружная розетка с заземлением

Установка и подключение внутренней розетки

Монтаж внутренней розетки существенно отличается от монтажа розетки наружной, применяется при скрытом (внутреннем) расположении домашней электропроводки. В данном случае используется специальная установочная коробка для розетки. Коробки производятся в различных модификациях в зависимости от материала стены, куда монтируется коробка.

Порядок работы:

  1. На месте вывода электропроводки сделать нишу – углубление в стене для коробки.
  2. Установить в нише коробку, вывести в нее провода с хорошим запасом, закрепить коробку алебастром либо другим аналогичным раствором. Если коробка монтируется в гипсокартон, то используется коробка «с ушками», которые при закручивании шурупов плотно прижимают коробку к гипсокартону.
  3. Чтобы исключить резкие перегибы проводов, закрепить их в коробке в виде змейки.
  4. Снять верхнюю крышку розетки.
  5. Зачистив концы проводов, расположенных в коробке, провести их в гнезда розетки, затянуть болты крепления. Чем сильнее затянуты болты, тем надежнее.
  6. Закрепить корпус розетки в установочной коробке при помощи шурупов.
  7. Установить верхнюю крышку розетки.

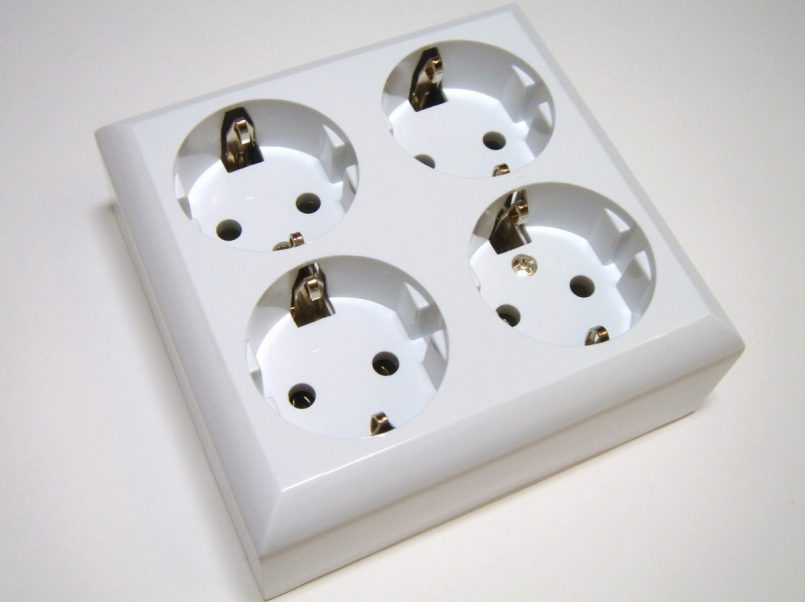

Подключение двойной розетки

В современных домах электроприборов становится все больше, соответственно требуется и большее количество розеток. Установка дополнительных розеток достаточно трудоемкое занятие, особенно если внутренняя электропроводка, поэтому хорошим выходом является замена одинарной розетки на двойную.

При этом следует помнить, что пропускная способность ее остается прежней, то есть она не рассчитана для одновременного подключения мощных электроприборов.

Монтаж двойной розетки аналогичен монтажу обычной, одинарной, розетки. Ведь, по сути это одно и то же: фактически подключается одна клеммная коробка, к которой подключено два соединенных между собой гнезда.

Установка и подключение розеток в квартире

Правильная установка розетки для электроплиты

Появление на кухне новой плиты, обязательно сопровождается работой по ее подключению. Несмотря на кажущуюся сложность, можно, не вызывая электрика, сделать всё своими руками.

Отличие силовой розетки для электроплиты от обычной в том, что она способна выдерживать достаточно большую подключенную мощность. В современных электролитах мощность составляет до 8 кВт. Обычные розетки на это не рассчитаны и могут расплавиться.

Монтаж розетки для электрической плиты подразумевает определенные подготовительные мероприятия:

  • Для запитывания электроплиты рекомендуется наличие отдельной линии питания, отходящей от автомата на 25А. Проводка может быть выполнена из медного провода с сечением не менее 4 кв мм.
  • Если на электроплиту не выведена отдельная линия, то питание от общей домашней сети возможно от автоматов в 40А, но следует иметь в виду, что при одновременном включении с электроплитой других электроприборов с высокой потребляемой мощностью будут срабатывать и отключаться автоматы.
Вилка и розетка для электроплиты

Вилка и розетка для электроплиты

Выбор модели розетки зависит от следующих параметров:

  • Мощность электроплиты. Наиболее распространенные розетки для электроплит рассчитаны на силу тока 40А и 63А применяются при подключении плит мощностью до 7 кВт и более 7 кВт соответственно.
  • Количество фаз. Особенность электроплит такова, что их можно подключить как к однофазной, так и к трехфазной линии. В данном случае рассматриваем подключение электроплиты к однофазной проводке, так как в квартирах и в большинстве частных домов нет силового ввода.
  • Способ установки. Розетки могут быть как для внутренней, так и наружной установки. Выбор зависит от способа прокладки домашней электропроводки.
  • Наличие заземления. В современных городских квартирах бывает подведено заземление, поэтому выбор однозначен. В квартирах старой постройки и частных домах, если нет заземления, настоятельно рекомендуем провести его и установить розетку с заземлением, ведь из-за высокой мощности, наличия металлического корпуса и большой площади, плита является объектом повышенной опасности.

Алгоритм установки наружной или внутренней розетки для подключения электроплиты в кухне схож с установкой обычных розеток аналогичного типа установки. Основное отличие в схеме подключения.

Подключение розетки для электроплиты

Подключение розетки для электроплиты

Порядок работы:

  1. Ознакомиться со схемой подключения, приведенной в техническом паспорте к электроплите.
  2. Отключить подачу электроэнергии. Подготовить место подключения розетки. Для этого закрепить установочную коробку для внутренней розетки, зачистить провода.
  3. Провести провода в установочную коробку и подключить розетку таким образом, чтобы к верхнему разъёму розетки был подведен заземляющий провод. Два нижних разъёма — для фазного и нулевого проводов, полярность при этом роли не играет. Затянув болты, закрепить корпус розетки гипсовым или аналогичным раствором. Установить крышку.
  4. Подключить шнур электроплиты, представляющий собой трехжильный кабель с сечением в зависимости от номинального тока автомата. Шнур электрической плиты во многих моделях зачастую приходится покупать отдельно и самостоятельно подключать. На задней панели электроплиты указана схема подключения жил кабеля (шнура) к клеммной колодке. В отличие от обычных электроприборов в клеммной колодке электроплиты имеется шесть клемм. Заводом-изготовителем обычно заранее устанавливаются перемычки для подключения к сети с напряжением 220 В.
  5. Присоединить вилку к кабелю. Фазный, нулевой и заземляющий провода подключаем таким образом, чтобы штекеры вилки и соответствующие разъёмы в розетке совпадали по полярности.
  6. Включив вилку в розетку, проверяем работоспособность плиты.

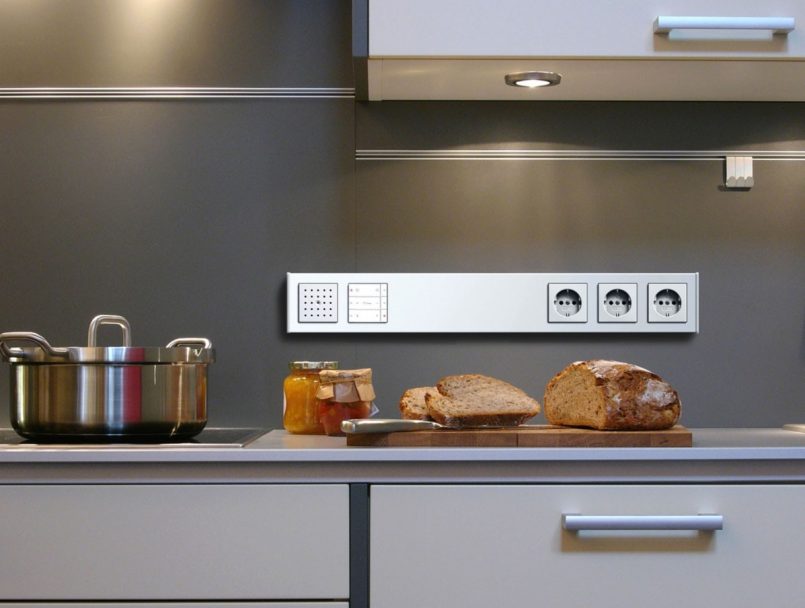

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

  1. Не устанавливать розетки возле мойки и газовой плиты.
  2. Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
  3. Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
  4. Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
  5. Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Расположение розеток на кухне

Правила техники безопасности

Установка розетки, как и любой вид электромонтажных работ, требует неукоснительного соблюдения правил техники безопасности:

  1. Перед началом работ необходимо отключить электроэнергию путем отключения автомата/выкручивания пробки в электрощите и убедиться в отсутствии напряжения с помощью индикатора.
  2. Принять меры, исключающие подачу электроэнергии: предупредить домочадцев, на лестничной площадке установить предупреждающую табличку.
  3. Проверить исправность применяемых инструментов, особое внимание обратить на целостность изоляции.

Ознакомившись с основными этапами и тонкостями монтажа розетки, можно своими руками выполнить эту, казавшуюся ранее невероятно сложной, работу. Ведь все когда-то происходит в первый раз, и опытнейшие электрики когда-то также делали свои первые шаги в освоении этих навыков.

Видео об установке розеток

Как установить розетку в стену: правила подключения проводов

Встраиваемые в стену розетки популярнее, чем накладные. Их неоспоримое преимущество заключается в компактности и отсутствии поверхностей для сбора пыли. Они надежные в плане устойчивости к механическому воздействию. Самым важным их достоинством является скрытая подводка проводов, что исключает создание препятствий при отделке интерьера. Чтобы получить все эти преимущества, необходимо сначала разобраться – как установить розетку в стену. Это можно сделать самостоятельно, даже в том случае если придется ставить подрозетник и прокладывать провода. Работать с подключением розеток намного проще, чем монтаж выключателей света.

Подключение розетки в монтажной коробке

Содержание статьи

Коротко о типах встраиваемых розеток

Технические параметры розетки должны полностью соответствовать требованиям подключаемого потребителя. Нужно смотреть на мощность приборов, которые будут от нее питаться. На корпусе розеток и в их инструкции указывается максимально допустимая сила тока в Амперах. Мощность подключаемого электрооборудования измеряется в кВт. Сопоставить эти значения можно по таблице.

Таблица 1. Соотношения мощности розеток к параметрам потребителя и требуемому сечению проводки.

Сила тока розетки АМощность потребителя кВтСечение жилы проводов мм2
АлюминийМедь
61.32.51
102.22.51.5
163.52.51.5
327106

Все встраиваемые розетки, которые могут понадобиться для установки в квартире или частном доме, можно разделить на 3 группы:

  • обычные;
  • влагозащищенные;
  • силовые.

Обычные розетки применяются для питания подавляющего большинства электроприборов. К ним можно подключать зарядное устройство мобильный телефон, компьютер, роутер, фен, холодильник, микроволновую печь и т.д.

Обычная розетка

Влагозащищенные розетки применяются для установки во влажных помещениях, обычно в ванных комнатах. Они отличить от обычных по наличию крышечки, закрывающей гнездо для подключения вилки. Она обеспечивает защиту от брызг. Такая розетка потребуется в том случае, если монтаж осуществляется в непосредственной близости от раковины, душевой или ванны. Для данной цели выбираются устройства с классом защиты IP44 и выше. Это снизит вероятность поражения электрическим током даже в случае затопления, что сопровождается подтеками воды по стенам. Если монтаж осуществляется в большой ванной комнате частного дома далеко от источников воды, то можно обойтись и обычной розеткой.

Влагозащищенная розетка в ванной

Цены на влагозащищенные розетки

Влагозащищенная розетка

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Силовая розетка

Цены на силовые розетки

Силовая розетка

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Проверка наличия напряжения

Цены на приборы для измерения напряжения

Вольтметр

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Евростандарт

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

Вариант монтажа над прикроватной тумбой

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Расположение над кухонной столешницей

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки закрепляются в специальной установочной коробке, так называемом подрозетнике. Он представляет собой тонкостенный цилиндр, который замуровывается в стену. В дальнейшем розетка крепится именно к нему, а не к рыхлому материалу кладки или бетону, что было бы ненадежно.

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Подрозетник обычный

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Подрозетник для гипсокартона

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

  • перфоратор;
  • корончатое сверло 68 мм;
  • зубило или пику под перфоратор.

Корончатое сверло

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Засверливание в стену

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Разметка под блок

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Последовательность монтажа

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Распаечная коробка

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Вклеивание подрозетников

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Подрозетник с двумя креплениями

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Работа болгаркой

Цены на популярные модели штроборезов

Штроборез

Видео — Установка подрозетников в бетонной/кирпичной/газобетонной стене

Установка подрозетников в гипсокартон

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Крепление подрозетника в гипсокартоне

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

  • укорачивание выступающего кабель;
  • зачистка концов токопроводящих жил;
  • прикручивание проводов к клеммам розетки;
  • установка розетки;
  • фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

Степень зачистки проводов

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

Электромонтаж

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

Крепление к подрозетнику

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео — Установка розеток своими руками

Тонкости подключения блока розеток

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Соединение блока

Что делать с алюминиевой проводкой

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Наращивание проводов

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Электрические розетки: монтаж по науке с нуля

До сих пор мне попадаются оголенные провода, контакты, вываливающиеся из стены розетки и выключатели в жилых квартирах. Отдельные люди настолько пренебрегают своим здоровьем, что не перестаю удивляться.

Почему так происходит? Халатность, безответственность, непонимание? Решил еще раз напомнить про безопасность и написать подробно про электрические розетки: монтаж их в бытовой проводке, виды и конструкцию, правила эксплуатации.

В статью вставил много поясняющих картинок для того, чтобы она была полезна и понятна даже простым хозяйкам — не электрикам. Все это можно делать быстро, легко и правильно. Читайте!

Содержание статьи

Виды розеток электрических: 5 подходов к выбору конструкции

Мировая энергетика на нашей планете создала парадокс с электричеством:

  • с одной стороны, все население пользуется электроприборами мировых производителей;
  • в то же время государства ввели свои стандарты на электрические сети и способы подключения к ним разных видов контактных соединений вилок и розеток.

Нам, обычным потребителям приходится учитывать это при покупке зарубежных электроприборов. Иначе можно попасть впросак с величиной напряжения или конструкцией.

Ну, а если поехали за рубеж по работе или на отдых со смартфоном и ноутбуком, то обязательно позаботьтесь о переходниках или специфичных удлинителях. Иначе останетесь без работоспособных гаджетов.

Виды розеток электрических в разных странах: мировая практика

Жилые помещения обычно работают по однофазной схеме с двух- или трехпроводной системой подачи напряжения.

Частные дома могут подключаться трехфазным напряжением по четырем или пятью питающим жилам кабеля.

Из общих принципов подключения бытовых потребителей к сети электроснабжения можно выделить:

  • штекерный тип конструкции, когда питающее напряжение подводится на стационарно закрепленные контакты, углубленные внутри розетки в целях безопасности;
  • оголенные контакты вилки закреплены на подводящем шнуре так, что во включенном положении они становятся полностью закрытыми.

Техническое исполнение этих правил отличается. Размеры и виды электророзеток по международным нормативам маркируются буквами английского алфавита.

Виды электрических розеток

Самые краткие сведения по ним привожу ниже.

Таблица видов электрических розеток однофазного исполнения
Тип розеткиГосударстваОсобенности использования
AЯпония, Америка.Без заземляющего контакта. Питание 110 вольт в Америке, 100 — Японии. Для мощных киловаттных нагрузок в Японии 200 вольт.
BАмерика.С заземляющим контактом. Питание 110 вольт.
CЕвросоюз, СНГ, Россия.230 вольт без заземляющего контакта.
DВеликобритания, Индия, Намибия, Непал, Шри-Ланка.230 вольт с заземляющим контактом.
EФранция, Дания, Польша, Словакия, Марокко, Тунис.
FЕвросоюз, СНГ, Россия, Дания.
GАнглийский вариант, Малайзия, Сингапур, Кипр, Гонконг, Мальта.
HИзраиль, Палестина.
IАвстралия.
JШвейцария.
KДания.
LИталия, Северная Африка.

Эти типы розеток могут безопасно работать только до определенного уровня подключенной мощности. На их корпусе обычно пишут номинальный ток: 6, 10 или 16 ампер. Последняя величина является максимально допустимой.

Нагрузке на 16 А соответствует мощность 220(В)×16(А)=3,5 кВт. Превышать ее нельзя: возникнет перегрев изоляции. Трехфазные розетки могут передавать ток 32 ампера.

Виды электрических розеток в России: 2 стандарта

Со времен СССР во многих старых домах, где не выполнялась замена проводки, используется советский стандарт вилок и розеток. Он предусматривает толщину контакта вилки 4 мм и длину стержня 19.

Контакт розетки

Внутри корпуса советской элетророзетки использовалось два вида конструкции контакта:

  1. подпружиненные;
  2. усиленные скобой.
Советские розетки

Такие технологические приспособления плотно прижимали вилку, обеспечивали хорошее электрическое сопротивление переходного контакта. Считаю, что левая конструкция со стальными пружинами работала лучше.

Современное оборудование использует Евростандарт. Его диаметр контакта увеличен до 4,8 миллиметра.

Контакт евровилки

Длины контактных стержней для розеток обоих видов не изменились. На картинке также видно, что евровилка выполнена цельным литьем из пластика, а советская вилка на 6 ампер скреплена винтами из двух половинок.

Виды контактов

Расстояния между центрами осей розеток и их расположение на корпусе одинаково. Поэтому получается, что:

  • Старую советскую вилку можно без проблем вставить в евророзетку. Но ужим ее контактов будет чуть ослаблен, что в принципе не критично для обычных нагрузок до 6 ампер или 6×220=1,32 кВт. Старых бытовых приборов такой мощности не так уж много.
  • Если же пытаться втыкать евровилку в советскую розетку, то она просто не войдет: уменьшенные отверстия в пластике не позволят это сделать. Но их можно рассверлить или срезать лезвием любого острого ножа.

В этом случае имеется скрытая опасность. На розетку подводится обычное напряжение 220. К ней может быть подключен бытовой прибор с евровилкой на ток 16 ампер, а старые контакты рассчитаны на передачу только шести. Они будут перегреваться, могут стать причиной возгорания.

А подобным образом поступили практически все мои знакомые. Пришлось объяснять им эту особенность.

Вторая опасность

Блоки питания современных телефонов, смартфонов и прочих гаджетов выпускают с контактами, диаметр которых составляет 4 мм.

Контакт блока питания

Для зарядки аккумуляторов рабочими токами при установке блока в евророзетку это нормально. Но использовать эти корпуса для изготовления удлинителей — опасно. А я уже встречал такие самоделки.

Монтаж электрических розеток: подробная инструкция для всех типов жилых зданий в России

Хочу обратить внимание на правильное подключение провода к контактным соединениям.

Как подключить розетку

В этом вопросе скрыто противоречие:

  • с одной стороны ничего сложного нет и все на виду, просто и интуитивно понятно:
  • но даже электрики со стажем часто допускают типичные ошибки, создающие проблемы при работе обычного винтового зажима.

Подключение провода под винт предполагает ряд особенностей, учитывающих:

  1. металл жилы (медь или алюминий):
  2. толщину провода;
  3. способ подключения (прямым отрезком или кольцом).

Как выбрать провод: медь или алюминий

Металл провода или кабеля играет важную роль при создании электрического контакта. Он может быть из меди или алюминия.

Провода и кабели

Алюминий мягок, химически устойчив, но обладает повышенным по сравнению с медью сопротивлением. По толщине его провода 2,5 мм кв можно передавать примерно такие же нагрузки, как для меди в 1,5 квадрата.

На воздухе происходит быстрое окисление поверхности алюминия с образованием оксидной пленки, обладающей изоляционными свойствами. Она дополнительно ухудшает электрическое сопротивление места контакта, вызывает его перегрев.

Медь жестче. Она лучше работает в стационарной проводке с однопроволочной монолитной жилой. Гибкие многопроволочные провода предназначены для монтажа в подвижных механизмах. Но их допустимо прокладывать внутри квартиры.

Подключение медных многопроволочных жил к контактам розеток и выключателей необходимо выполнять через оконцеватели — специальные наконечники, требующие дополнительного обжима.

Наконечники на провода

Простая скрутка приведет к тому, что часть жил выйдет из контакта, а он при экстремальной нагрузке станет перегреваться. Допустимо скрутку хорошо пропаивать, но это сложный процесс.

Выбор сечения кабеля по нагрузке: таблица

Толщина провода должна соответствовать передаваемой по нему мощности. Ее удобно оценивать по предлагаемой таблице.

Диаметр токопроводящей жилы кабеля легко измерить обычной линейкой. Для этого берут карандаш или любой круглый предмет цилиндрической формы. С отрезка провода снимают изоляцию.

Затем проволоку наматывают плотными кольцами витков 10-15 на этот цилиндр и прижимают пассатижами. Остается линейкой измерить общую высоту созданной пружины и поделить на число витков. Получим диаметр. По нему вычисляем площадь круга через число π=3,14.

Как подключить провод к розетке: 2 способа

Создание контакта с помощью кольца

В советских моделях вилок и розеток часто требовалось сворачивать монолитную жилу кольцом и устанавливать в клемму винтовым зажимом. Поскольку этот способ еще применяется, то указываю на характерную ошибку, которую допускают по невнимательности.

Дело в том, что при завинчивании винта фиксирующая шайба передает усилие вращения отвертки на кольцо и немного деформирует его: сжимает или разжимает.

Поэтому кольцо на винт следует надевать по направлению движения резьбы. Тогда оно станет сжиматься и образует плотный электрический контакт. Не забывайте под винт подкладывать шайбу. Иначе головка элементарно раздвинет кольцо.

Положение кольца

Особенно актуально это требование при работе с алюминиевой проводкой. Мягкий металл легко сдвигается под внешней нагрузкой, хотя на релейных панелях мне часто попадались и раздвинутые медные кольца с ослабленным контактом.

Современный способ подключения

Сейчас все вилки и розетки сделаны для облегчений работы монтажников. С небольшого кончика провода достаточно снять немного изоляции и вставить его в подготовленное гнездо с последующим прижатием фиксирующим винтом через шайбу.

Подключение провода

Этот прием облегчает монтаж, но требует соблюдения усилия прижима. Считаю, что в принципе метод нормальный, но он не очень подходит для подключения проводов из алюминия.

Дело в том, что при максимальной нагрузке медь и алюминий нагреваются и расширяются в зажатом винтами объеме. Происходит это не одинаково. Металлы обладают разными коэффициентами линейного расширения.

Алюминий расширяется больше. Благодаря ограниченному объему и высокой пластичности он изменяет свою форму. А после отключения нагрузки происходит остывание и уменьшение размеров. При этом сила сжатия винтом уменьшается.

После нескольких циклов прохождения интенсивных нагрузок ужим провода в контактном гнезде может пропасть. К тому же на алюминии под воздействием воздушной среды появляется слой оксидной пленки.

Все это создает повышенное электрическое сопротивление контакта и перегрев конструкции, повреждение изоляции.

Алюминиевая проводка требует более частого контроля технического состояния контактных соединений, регулярного их внутреннего осмотра и тщательного прожатия.

Медный провод обладает меньшим линейным расширением и повышенной механической прочностью. Он лучше работает в контактных соединениях вилок, розеток и выключателей.

После сборки электрической схемы и проведения внутреннего осмотра все ее элементы и контакты необходимо подвергнуть испытаниям под нагрузкой в течение времени работы бытового прибора.

Как только с оборудования снято напряжение следует сразу оценить нагрев контактных соединений, провести их осмотр. Этот этап позволяет выявить любые скрытые дефекты и случайно допущенные ошибки монтажа.

Установка розеток в бетонную стену: как делать легко и быстро

Современные панельные здания из железобетонных плит оснащают скрытой в строительных конструкциях проводкой не только с декоративными целями, но и для ограничения доступа, решения вопросов безопасности.

Установка розеток в бетонную стену делается по специальной технологии с помощью предварительного монтажа подрозетников. Они выполняют роль корпуса, защищают штекерный механизм от попадания посторонних предметов.

Подрозетники для бетона

Розетки для закрытой установки выпускаются только с передней крышкой. Их механизм открыт с боковых сторон и сзади.

Кабели в бетонном здании укладывают в специально сделанные на заводе полости.

Обычно при строительстве жилья кабельные каналы располагают горизонтально и вертикально под прямыми углами. В панельных домах это правило часто нарушается. В целях экономии материала проводка выполняется по кратчайшим путям.

Их надо знать. Эти сведения есть в организациях ЖКХ, да и местные электрики их уже хорошо изучили.

Однако не всех устраивает подобная проводка и жильцам часто требуется перенести розетку или выключатель либо полностью проложить новую за счет прорезания в бетоне штроб и помещения в них кабелей.

Процесс этот сложный и физически тяжелый. Облегчить и ускорить его выполнение помогает профессиональный инструмент: штроборез.

Он быстро обрабатывает панельные стены, делает сразу две параллельные канавки своими режущими дисками. Пыль от обработки бетона сразу засасывается по гибкому шлангу в строительный пылесос с защищенным электродвигателем.

Режущие диски

Полости в стене для подрозетников удобно делать перфоратором со специальной головкой — коронкой, изготовленной для выработки в бетоне круглых полостей. Ее наконечники выполнены из тугоплавких пластин, стойких к большим истирающим и ударным нагрузкам.

Работа перфоратором

Подобные коронки позволяют удобно делать полости не только в бетонной стене, но и кирпиче, пеноблоках, камне.

В прорезанные углубления устанавливают подрозетник и заводят в него кабель для подключения к розеткам. На картинке ниже показана технология выполнения этой работы за 4 этапа:

  1. примерка;
  2. обмазка шпаклевочной смесью;
  3. установка в полость;
  4. выравнивающая штукатурка.
Установка подрозетников

Когда штукатурная смесь засохнет в подрозетник можно устанавливать розеточный механизм. Но до начала этой операции необходимо проверить состояние заведенного кабеля и его техническую исправность.

При подключении блока розеток шлейфом, последовательно одна к другой, между ними заводят кабельные перемычки. Их длина должна выступать из каждого подрозетника на 15-20 сантиметров. Короче делать не стоит.

Дело в том, что медный провод с сечением 2,5 мм квадратных обладает довольно высокой жесткостью. Подключать короткие концы не удобно, а нормально вставить смонтированный розеточный механизм в ограниченное пространство будет очень затруднительно.

Поэтому жесткость толстого провода компенсируют его длиной и предварительным сгибанием змейкой. Она начинает работать как меха у гармошки, что позволяет удобно вставлять и извлекать розеточный механизм.

Экономия на коротких концах, а особенно вытягивание провода с обратной стороны полости, как практикуют отдельные “электрики эстеты”, затрудняет выполнение профилактических работ и последующий ремонт. Делать так не стоит.

Особую опасность короткие концы провода доставляют жилам из алюминия. Они, хоть и более мягкие, но менее прочные. После нескольких сгибаний в одном месте алюминиевая проволока быстро обламывается.

Когда конец короткий и отвалился, то вытянуть его не получится. В такой ситуации приходится экспериментировать с монтажом удлинителей или выполнять полную замену проводки.

А вот здесь владельцу квартиры стоит подумать заранее. Многие просто заштукатуривают кабель в штробе стены не помещая его в гофру.

Для его извлечения потребуется все снова выдалбливать. Поэтому монтировать так можно только хорошо проверенную и надежную кабельную продукцию, а концы проводов делать длинными.

Подключение проводов к контактам розеток

Среди электриков постоянно идут споры: с какой стороны штеккерного гнезда заводит потенциал фазы и нуля. Я считаю, что это не принципиально. Всегда можно взять в руки индикатор напряжения и с его помощью разобраться.

Однако же всегда рекомендую все в одной квартире или частном доме делать однообразно. Этот принцип облегчает монтаж и поиск неисправностей, подчеркивает культуру работника.

Как разводить защитный РЕ проводник

Если провода фазы и ноля довольно часто делают составными и собирают отдельными отрезками через распаечные коробки, то с защитным РЕ проводником так поступать запрещено.

Он должен прокладываться цельным куском непосредственно от разъемной электрической точки до шины комнатного распределительного щитка без всяких разрывов и дополнительных подключений.

Это диктуется требованиями безопасности. А их надо строго соблюдать.

Установка розеток в гипсокартоне: хитрости технологии

Строители используют два разных способа применения гипсокартонных листов при ремонте квартиры для:

  1. окончательного выравнивания поверхностей и создания идеально ровных плоскостей;
  2. изготовления перегородок и стен.

В первом случае лист наклеивают вплотную на базовую плоскость, а сразу за ним располагается бетон, кирпич или другой материал.

Во втором варианте за листом создана пустая полость, позволяющая размещать в ней скрытые магистрали и электромонтажные изделия.

Эти два фактора определяют то, как должна быть выполнена установка розеток в гипсокартоне.

При плотном расположении листа на стене в последнем прорезают отверстие под подрозетник и углубляют его перфоратором. Дальнейшая работа выполняется по вышеописанной технологии для бетона.

Ниже я рассказываю, как следует просто и быстро смонтировать розетку в лист гипсокартона, когда за ним нет посторонних предметов, мешающих ее установке.

Подрозетники для гипсокартона

В конструкции подрозетника имеется две пары винтов:

  1. Одна пара крепит розеточный механизм в установленном пластиковом корпусе.
  2. Вторая — фиксирует подрозетник передвижными лапками на листе гипсокартона.

Технология установки: способ №1

Используем коронку для прорезания круглых отверстий с диаметром 68 мм. Они широко представлены продажей, имеются в наборе у большинства мастеров.

С помощью дрели или шуруповерта ею просверливается отверстие. Поскольку основу листа составляет очень мягкий материал: бумажная основа и спрессованный мел, то более качественное сверление происходит при вращении зубцов коронки против часовой стрелки — обратный реверс.

Коронка 68 мм

В подготовленное отверстие руками вставляют подрозетник и плотно заворачивают винты поджатия лапок.

Установка подрозетника

Работа закончена. При таком способе монтажа верхняя плоскость подрозетника выступает над плоскостью гипсокартона на толщину ободка пластмассовой крышки порядка 1 мм.

Определённая часть розеточных механизмов скроет этот выступ своей декоративной крышкой. Но не все. Если сверху будут наклеиваться тонкие обои или стена подвергнута покраске, то станет заметен образовавшийся зазор.

От него поможет избавиться прием небольшого заглубления внутрь гипсокартона.

Способ №2: утопленный монтаж

Здесь дополнительно срезается кромка прилегающего картона на глубину верхнего слоя картона порядка одного миллиметра.

Самый простой вариант — использование обычного строительного ножа. Однако им надо работать аккуратно. Лезвие следует вести так, чтобы оно не углублялось далее 1 мм и не снимало слишком широкую кромку.

Работа ножом

Большое повреждение верхнего картонного слоя ослабляет прочность кромок отверстия и со временем грубо установленная розетка вместе с подрозетником может провалиться внутрь стены.

Поэтому снятие фаски рекомендуется выполнять профессиональным инструментом. Однако он довольно дорог. Но есть выход: использование коронки для вырезания отверстий в плитке на 73 мм.

Работа ножом

Ею делают начальную обработку поверхностного слоя, формируя фаску.

Фаска в гипсокартоне

Углубление должно только пройти через бумагу на общую глубину не более 1 мм. А дальше по центру этого отверстия работают обычной коронкой на 68 миллиметров.

Теперь предлагаю сравнить качество этих трех способов монтажа подрозетников.

Подрозетник в гипсокартоне

Слева под номером 1 — вариант крепления корпуса с выступом. №2 и 3 — утопленный кромки. Способ подрезания ножом показан второй картинкой, а обработка коронкой 73 мм — на третьей.

Как видите, последний способ отличается аккуратностью и профессиональной точностью.

Все три скрытых способа монтажа розеток в гипсокартон используют мастера в своей практике. Ваша задача: выбрать наиболее подходящий: определиться с предпочтениями дизайна или надежности крепления.

С вариантами монтажа одной розетки определились. Когда же надо разместить розеточный блок на подобной стене, то поступают аналогично.

Только предварительно придется прочертить его осевую линию строго по линии горизонта и на ней разметить центры отверстий на расстоянии 72мм друг от друга.

Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность

Высушенная древесина хорошо горит.

Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.

Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.

Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.

Требования законодательства к скрытой проводке

Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.

Монтаж электропроводки в деревянном доме

Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.

Металлические подрозетники

У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

Монтаж розеток в открытой проводке

Приведу два разрешенных правилами и наиболее пожаробезопасных способа:

  1. ретро проводка;
  2. кабель-каналы.

Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

Розетки открытой установки

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.

Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.

Деревянные подрозетники

Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.

Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.

Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.

Заканчиваю статью напоминанием: если у вас еще остались какие-то неясности про монтаж электрических розеток, то спрашивайте в комментариях. Обязательно обсудим и совместно выработаем наиболее приемлемое решение.

схема размещения и основные правила монтажа



Обилие бытовой техники — в частности, в зоне приготовления пищи — требует особого подхода к установке розеток на кухне и выбору их количества. Неправильные расчеты, упущение нюансов — все это чревато появлением ряда неудобств и дискомфорта в обыденной жизни.

Если еще 20–30 лет назад вполне удавалось обойтись двумя–тремя «точками», то в настоящее время ситуация существенно изменилась. Поэтому, планируя ремонт помещения, необходимо учитывать высоту и место расположения розеток, предполагаемую нагрузку и другие ключевые моменты, связанные с электрическими коммуникациями.

Что говорят нормативы

Любые электромонтажные работы — особенно, выполняемые своими руками — должны производиться с учетом действующих государственных стандартов и других регламентирующих документов. В них четко прописываются нормы относительно возможных мест размещения розеток. В ГОСТах 7397.0-89, 8594-80, 7396.1-89 и СНиПах 3.05.06-85 следует обратить внимание на следующие требования безопасности:

  • высота размещения розеток от уровня плинтуса должна быть не более 2 метров;
  • «точки» располагаются в местах, где исключается вероятность попадания на электрическую фурнитуру капель, брызг, пара и т.д.;
  • подключаемая бытовая техника должна находиться не более чем в 1 метре от предполагаемой розетки.

Безусловно, в стандартах и правилах гораздо больше информации, которую желательно изучить перед началом электрических монтажных работ.



Варианты розеток

Прежде чем запланировать установку выключателя с розеткой в ванную, туалет или кухню, необходимо определиться с видом соответствующей фурнитуры. Каждый вариант имеет свои особенности, достоинства и недостатки. Среди прочих, стоит отметить:

  • розетки накладного типа, активно используемые в домашнем ремонте, отличающиеся простым монтажом и непритязательным дизайном;
  • выдвижные «точки», являющиеся неплохой альтернативой предыдущему варианту. Они устанавливаются скрыто и предоставляют возможность одновременного включения нескольких бытовых приборов;
  • угловые розетки, обеспечивающие максимальное удобство эксплуатации за счет размещения их на стыках стен и мебели. Они производятся в одинарном или модульном виде;
  • встраиваемую электрическую фурнитуру, выделяющуюся особой эстетикой, привлекательностью, легкостью эксплуатации, функциональностью и надежностью.

Статья в тему: Выдвижные, встраиваемые, скрытые розетки в кухонный гарнитур и столешницу

Не стоит забывать, что, кроме традиционных розеток, имеет смысл предусмотреть отдельные разъемы для мобильных устройств: зарядки планшетов, телефонов, плееров и другой электроники.

Выбор количества и места размещения

Важно не только разобраться с местами установки розеток, но и определиться с их общим числом. Произвести соответствующие расчеты довольно просто. Необходимо учесть одновременное подключение всех потенциально используемых бытовых приборов. Это позволит получить количество требуемых «точек», к которому затем нужно добавить запас в 20–30%. Стандартно, в проектировании учитывается следующий перечень приборов:

  • электрическая варочная поверхность;
  • вытяжка;
  • духовка;
  • холодильник;
  • посудомоечная машина;
  • стиральная машина;
  • микроволновая печь;
  • чайник, миксер, тостер, кофе машина и т. д.;
  • телевизор, аудио-техника, пылесос.

Указанный список не является обязательным и может быть дополнен в индивидуальном порядке. В решении вопроса с местом и количеством размещения розеток следует учитывать общие нормативы и рекомендации.

Важно! Много электрических точек не бывает. Заложенный запас, однозначно, потребует дополнительных трат на прокладку проводов, выполнение канавок под закладку «точек», приобретение фурнитуры, однако вполне будет оправдан при добавлении в эксплуатацию новых устройств. Чрезмерно экономным хозяевам в последующем придется пользоваться удлинителями.

Ключевые правила

Ответить на многие вопросы по правильной установке розеток помогут утвержденные государственные нормативы, на которые и необходимо опираться в процессе выполнения электромонтажных работ. Начинать рекомендуется с расчетов, учитывающих эксплуатацию конкретных приборов и их ориентировочную мощность.

Следует обратить внимание, что в каждом случае соответствующие показатели носят индивидуальный характер, однако, в целом, нижеприведенная информация позволит получить ориентировочное представление относительно предполагаемой нагрузки:

  • стиральная машина 1.5–2.5 кВт;
  • холодильник до 1.0 кВт;
  • бойлер от 1 до 2.5 кВт;
  • посудомоечная машина 1.5–2.5 кВт;
  • варочная поверхность до 7–8 кВт;
  • электрическая духовка до 2.5–3 кВт;
  • микроволновая печь до 1.5 кВт;
  • чайник — 1–2 кВт.

Указанные предметы создают основную нагрузку, и именно на нее необходимо опираться в расчетах. Другая мелкая бытовая техника, такая как миксер, кофеварка, тостер и т.д., в среднем потребляет от 250 до 800 кВт и существенно не повлияют на конечную картину.

Нюансы расположения

Многие до конца не понимают, как правильно спроектировать розетки так, чтобы при их использовании не «выбивался» автомат и не планировались лишние «точки». Обычно закладывается кабель сечением 2.5 квадрата, рассчитанный на нагрузку до 3.5 кВт и защищаемый автоматическим выключателем на 16 Ампер. Именно два последних значения должны играть определяющую роль в расстановке и выборе количества розеток.

Количество линий необходимо выбирать с двойным запасом. Условно кухонное пространство разделяется на зоны, в которых будут использоваться конкретные приборы. Общая их мощность должна укладываться в характеристики провода и количество розеток с учетом 50% от максимальной нагрузки. Поэтому вполне нормальным подходом считается прокладка 4 и более линий, каждая из которых отвечает за работу определенной группы бытовых приборов.

Особо требовательные потребители — например, варочная поверхность, бойлер и духовка — нуждаются в отдельном подведении провода, с учетом предполагаемой нагрузки. Соответственно, на них выводится и своя автоматическая защита в электрическом щите. Все бытовые приборы, имеющие металлический корпус, в обязательном порядке заземляются и защищаются посредством использования УЗО или дифференциального автомата.

Высота установки розеток в зоне кухонного фартука должна быть не менее 10–15 сантиметров от столешницы. Это делается с целью предотвращения попадания на фурнитуру капель, брызг или жира. Относительно розеток посудомоечной машины или холодильника необходимо отметить, что они должны размещаться сбоку от техники, на расстоянии от 20 сантиметров.

Недопустима установка «точек» над раковиной, плитой, рядом с трубами отопления, водоснабжения. В «мокрых» зонах желательно использовать фурнитуру с резиновыми крышками и уплотнителями.

Выбор схемы расположения розеток

Работы необходимо начинать со схематического изображения комнаты, размещения на плане бытовых приборов, обозначения их мощности. Куда и сколько розеток ставить, подскажет соответствующий графический расчет.



С классическими стандартными схемами можно ознакомиться в сети и взять их за основу собственного будущего проекта. От грамотности и правильности принятого решения зависит удобство и эстетическая привлекательность итогового результата.

Важно! Выбор места и высоты расположения розетки должен учитывать индивидуальные пожелания человека, эксплуатирующего помещение. Изначально стоит встать возле рабочей поверхности (если она уже есть) и постараться дотянуться до места, где планируется размещение розетки. Именно так определяется оптимальная и наиболее комфортная высота расположения электрической фурнитуры.

Изначально необходимо схематически изобразить будущий или имеющийся кухонный гарнитур. В идеале, на плане должны быть представлены все шкафы и полочки для того, чтобы точно определить место установки розеток. Линейные размеры каждого предмета выполняются в масштабе.

Начинать рекомендуется с крупной бытовой техники, поскольку она будет располагаться стационарно. В идеале, лучше воспользоваться профессиональной схемой мебельного гарнитура, которая разрабатывается при заказе мебели.

Существуют раздельные и совместные варианты установки духовки, варочной поверхности. Первое исполнение является наиболее предпочтительным и целесообразным. Розетки желательно устанавливать или в соседнем шкафчике, на расстоянии 10–15 см от его края, или же в 15–18 см от пола, доступ к таким элементам освобождается путем снятия выдвижного нижнего ящика. В любом случае, должен обеспечиваться быстрый и свободный подход к месту подключения бытовой техники. Если духовка монтируется в колонну, розетка под нее размещается в соседнем или нижнем шкафу.

Питание для холодильника должно выполняться с учетом рекомендаций производителя этого устройства. Категорически не допускается использование удлинителей и переходников. Стоит учитывать, что обычно длина провода холодильника не превышает 100 см, поэтому данный параметр должен стать основой для выбора будущей розетки.

Не рекомендуется размещать питание за бытовым прибором, особенно в случае со встраиваемой техникой. От поверхности пола «точка» выполняется не менее чем в 25–75 см и в 15–25 см от самого прибора.

Важно! Если планируется установка отдельно стоящего холодильника, допускается размещение розетки за ним. Решение не особо практичное, однако имеет право на существование. Кроме того, некоторые приборы идут с отдельным подключением морозильной камеры, а это означает, что потребуется, как минимум, еще одна дополнительная розетка.

С целью удобного и простого подключения водопровода и канализации для посудомоечных машин источник питания обычно размещают рядом с кухонной мойкой. Аналогичным правилом руководствуются и при установке стиральной машины. Именно поэтому вопрос относительно выбора места размещения соответствующих розеток снимается сам собою.

В идеале, розетку монтируют в соседнем шкафчике, в 15–20 см от его края и 25–35 см от поверхности пола. Допускается ее размещение как слева, так и справа от бытового прибора.

Важно! Многие допускают фатальную ошибку и планируют розетку за стиральной или посудомоечной машиной. Дело в том, что в стандартном кухонном гарнитуре это не позволит встроить должным образом технику, поскольку выступающая часть вилки не даст «утопить» прибор на нужную глубину.

Рассмотрим, где правильно установить розетку для микроволновой печи. Условно техника должна находиться на уровне глаз — так, чтобы обеспечивался наиболее удобный доступ к ней. Поэтому источник питания размещают либо за печью, либо в нижнем шкафчике на высоте 25–65 см от уровня пола. Миксер, кофемашина, тостер и другие приборы обычно подключаются к стандартному блоку розеток на фартуке.

На вытяжку обычно закладывают, как минимум, коробочку для розетки с проводом. Некоторые модели устройств поставляются без вилки и подключаются посредством клемм. В случае необходимости, розетку всегда удастся установить на заранее предусмотренное для нее место. Важно, чтобы она находилась справа или слева от вентиляционной трубы, в 10–15 см от ее предполагаемого края. Некоторые устанавливают розетки над горизонтальной трубой и шкафчиками.

Три уровня высоты

Условно вся электрическая фурнитура на кухне размещается в 3 уровнях. Соответствующую систему нельзя назвать исключительной и идеальной, однако на нее вполне можно ориентироваться в собственном будущем проекте. Рекомендуется придерживаться следующих высот:

  • 15–35 см — под крупные бытовые приборы;
  • 15–25 см от уровня столешницы — под технику, подключаемую к розеткам фартука кухни;
  • 200 см и более от пола — под вытяжку и подсветку.

В зависимости от ситуации, индивидуальных предпочтений, специфики кухни, геометрии помещения данные значения допускается изменять.

Самостоятельный монтаж

При наличии определенного желания, после детального изучения видеоматериалов в сети, а также действующих норм и правил вполне получится выполнить установку розеток своими руками. Работы рекомендуется выполнять с учетом следующего алгоритма действий:

  1. Составляется подробная схема.
  2. Указанные в проекте точки и линии переносятся на стены помещения.
  3. Бурятся отверстия под установку электромонтажных коробочек и делаются канавки для прокладки проводов (может потребоваться болгарка, перфоратор, фреза).
  4. Посредством гипса и пластикового крепежа производится фиксация подрозетников и кабелей к стене.
  5. Производится проверка проложенной линии и подключение коммуникаций к квартирному щиту.

Указанная технология является стандартной и может изменяться, в зависимости от различных факторов.

Штробы обычно заделываются штукатурной смесью и выполняются строго по вертикали для того, чтобы, например, при размещении шкафчиков можно было спрогнозировать их местонахождение. Длина выступающего конца кабеля должна быть не менее 10 см, что необходимо для нормального подключения фурнитуры. Установить розетку проще простого. Главное, придерживаться полярности и помнить про заземление.

Планируя размещение блока розеток, не стоит забывать о выборе правильного межосевого расстояния между соседними монтажными коробочками. Оно должно быть строго 71 см, поскольку, в противном случае, установить фурнитуру со стандартной общей рамкой не получится. В идеале, на каждую линию (группу линий) рекомендуется устанавливать устройство защитного отключения, что убережет вас и ваших домочадцев от поражения электрическим током в случае возникновения внештатных ситуаций.

Важно! Проектировать квартирные щиты рекомендуется с выключателями нагрузки, которые позволяют относительно просто решать проблему с работающими устройствами. Например, если вы срочно куда-то спешите и не уверены в том, что все приборы выключены, достаточно отключить на щите соответствующий «автомат».

При этом обесточивается вся техника, за исключением холодильника (возможно, также роутера, дежурного света и прочих потребителей, подсоединенных к отдельной, не отключаемой линии).





Понравилась статья? Расскажите о ней друзьям:

Подключение блока розеток и установка своими руками

Чаще всего розеточный блок из 2, 3, 4 «электрических точек» устанавливают на кухне и в зале за телевизором. Горизонтальная либо вертикальная панель из евророзеток очень удобная, т.к. позволяет в одном месте подключить взаимодействующую группу бытовой техники, к примеру: телевизор, аудиосистему и DVD проигрыватель. Далее мы расскажем, как правильно выполнить установку и подключение блока розеток в доме своими руками!

В чем может быть нюанс

На сегодняшний день стены в доме могут быть бетонными, деревянными, кирпичными либо из гипсокартона. Из-за этого технология монтажа может иметь свои особенности – толи Вы будете штробить бетон в панельном доме, толи просто установите на поверхности накладной блок розеток (наружный) для открытой проводки. Далее мы вкратце расскажем про каждый из вариантов установки, но все же более подробно Вы можете узнать о том, как монтировать подрозетник в бетонной, кирпичной и гипсокартонной стене в соответствующей статье.

Еще один нюанс заключается в том, что сейчас мы рассматриваем только технологию установки и подключения розеточного блока. На сегодняшний день существует еще комбинированный вариант: силовая розетка+выключатель, но о монтаже такой комбинации мы поговорим отдельно.

Инструкция по монтажу

Чтобы Вам было понятно, как правильно установить и подключить блок розеток своими руками, далее мы предоставим пошаговую инструкцию от А до Я с фото примерами и наглядными видео уроками.

Шаг 1 – Подготовительные работы

Для начала нужно определиться с тем, где Вы хотите поставить розеточную группу в комнате. Если это, кухня, то лучше расположить блок розеток над столешницей, чтобы при подключении мультиварки, микроволновой печи и другой кухонной техники хватило длины шнура. В гостиной либо зале лучше всего установить изделие за телевизором, чтобы большой экран мог спрятать все шнуры. Если Вы решили поставить блок из двух либо трех розеток в ванной комнате, учитывайте важное правило – расстояние от воды должно быть не менее 0,6 метров и при этом корпуса электрических точек должны быть влагозащищенными. Больше советов по поводу данного момента Вы можете получить в статье — высота установки розеток по евростандарту.Современная выдвижная панель на кухнеВстроенный вариант за телевизором

Кстати для кухни существует оригинальный вариант исполнения розеточного блока – выдвижной. Врезной корпус в данном случае скрывается в столешнице и открывается при небольшом нажатии. Очень удобно и к тому же безопасно, поэтому при желании рекомендуем установить именно такую модель изделий.

Также на данном этапе Вы должны подготовить инструмент для штробления стен под проводку и подрозетники. Если стена бетонная либо кирпичная, используйте перфоратор со специальной коронкой. Для гипсокартона также существует своя насадка для штробления. Помимо этого подготовьте строительный уровень, маркер и рулетку.

Шаг 2 – Разметка стен

На самом деле очень важный этап, от которого будет зависеть правильность дальнейшей установки и подключения. Вам необходимо нанести разметку на поверхности под установку подрозетников на основании того, сколько электрических розеток будет в блоке. Первое и очень важное правило – расстояние между центрами подрозетников должно быть строго 72 мм. Если Вы допустите погрешность, при установке декоративной крышки она может не стать на свое место. Помимо этого следите за тем, чтобы все круглые штробы были размещены в одной горизонтальной либо вертикальной плоскости. Для этого рекомендуем использовать строительный уровень.Оптимальное расстояние между штробами в гипсе

Когда стены будут размечены, можно переходить к штроблению.

Шаг 3 – Создание штроб

На данном этапе Вы должны сделать посадочные места для встраиваемых подрозетников. Тут ничего сложного нет, главное чтобы под рукой был перфоратор с подходящей насадкой. Если Вы решили установить блок розеток в бетонной либо кирпичной стене, сначала проштробите круги коронкой, а потом выбейте с помощью зубила и молотка всю сердцевину. Очень подробно рассмотрена инструкция по установке розеточного блока в бетон на видео примере ниже.

Как выполнить штробление кирпичной стены под установку розеточной панели

Если стены в вашей квартире зашиты листами ГКЛ, тут еще проще — с помощью перфоратора и коронки по гипсокартону вырезаете круглые штробы согласно разметке.

Монтаж стаканов в гипсокартонной перегородке

Шаг 4 – Крепление подрозетников

Следующее что Вы должны сделать – установить блок подрозетников. На сегодняшний день существуют специальные пластиковые стаканы, которые могут соединяться между собой. Соединить подрозетники не составит труда даже электрику-новичку.Специальные пластиковые стаканы

В кирпичных и бетонных стенах нужно самому вмазать стаканы гипсовым раствором. В гипсокартоне все проще – подрозетники прижимаются к листу специальными лапками по бокам. Опять-таки, увидеть сущность установки подрозетников Вы можете в статье, на которую мы сослались еще в начале.

Шаг 5 – Подключение электрики

Когда раствор застынет (это касается стен из бетона и кирпича), можно переходить к подключению внутреннего блока розеток к сети 220В своими руками. Подключить несколько евророзеток допускается шлейфом от одного вводно кабеля, если Вы не будете подсоединять очень мощную бытовую технику, к примеру, электроплиту.

Итак, для начала отключите электроэнергию на квартирном щитке, после чего заведите в первый подрозетник вводные провода от распределительной коробки: фазу, ноль и заземление. После этого сделайте перемычки для подключения остальных розеток в блоке. Подключение блока из 3 либо 4 розеток нужно производить по данной схеме:Схема подключения шлейфом

После того как Вы подключите все жилы в соответствующие клеммы, можно самостоятельно фиксировать корпуса евророзеток в подрозетниках и установить декоративную крышку.

Видео инструкция по монтажу

Как быстро подключить тройную розеточную панель к электросети?

Вот и вся технология установки и подключения блока розеток в стене. Как Вы видите, все этапы электромонтажных работ не очень сложные, поэтому установить розеточную панель может любой желающий. Настоятельно рекомендуем просмотреть видео примеры, чтобы Вы увидели всю сущность разметки, штробления стен, а также подключения проводов!

Также читают:
