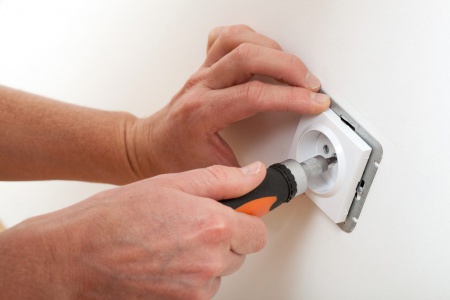

Как установить и подключить розетку своими руками: от теории до практики

Несмотря на то, что такая задача, как установка розеток, считается несложной, на практике может вызвать ряд вопросов, особенно у тех, кто решил это сделать своими руками, не имея опыта. В статье вы найдете подробную информацию, как о самом процессе монтажа, так и необходимых для этого инструментах. Надеемся, что пошаговые инструкции, советы и рекомендации помогут прийти к правильному решению.

Классификация розеток по типу установки

Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

1. Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).
2. Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.

Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.

Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.

Классификация, особенности и размеры подрозетников

В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:

1. Под гипсокартон.
2. Для бетона и кирпича.

Подрозетники: для гипсокартона (А) и бетона или кирпича (В)

Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.

Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.

Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)

Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.

Конструкция двойной розетки под установку в один подрозетник

Что касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.

Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.

Типовые размеры подрозетников

Закончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

2. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
3. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
4. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
5. Устанавливаем механизм на основание.
6. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
7. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Монтаж в гипсокартон

Для данного процесса нам потребуются следующие инструменты:

• Дрель или шуруповерт.
• Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.

Набор коронок различного диаметра для работы с гипсокартоном

В крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.

• Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).

В первую очередь нам следует установить подрозетник, делается это следующим образом:

1. Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
2. Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
3. Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).

Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:

1. Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
2. Подключаем к клеммам провода.
3. Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем. Фиксация розетки
4. Прикручиваем лицевую панель.

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона

В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон

После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Особенности подключения (электрическая часть)

Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.

После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.

Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.

Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.

Подключение розетки к сети без заземления (А) и с заземлением (В)

Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.

Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.

Подключение группы розеток

Это делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.

Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.

Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.

Кратко о выдвижных розетках

В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.

Выдвижная розетка, встроенная в столешницу

Конструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.

Как подключить розетку правильно, инструкция шаг за шагом, фото, видео

Любой хозяин квартиры рано или поздно сталкивается с необходимостью установки или замены розетки. Речь может идти о старом доме, где требуется произвести замену, или о новостройке, в которой, например, недостаточно количества гнёзд. Далее в статье будет приведена поэтапная инструкция установки розетки, особенности при установке в зависимости от материала стен и конкретной комнаты в квартире, а также приведена информация о подключении при разных вариантах проводки.

Инструкция по подключению розетки

Для начала рассмотрим устройство современной розетки. Рамка является съёмным элементом, устанавливается после монтажа всей конструкции. Также на розетке имеются контактные и распорные винты. Первые служат для надёжного соединения жил проводов в клеммах, а последние для крепления самого механизма в подрозетнике либо нише. Важно отметить, что существует два типа розеток: с контактом заземления и без него. Большинство розеток сконструированы по первому типу. Розетка имеет три контакта (фазный, нулевой и контакт заземления) для подключения жил проводов. По обеим сторонам розетки имеются винтовые контакты, предназначенные для соединения с фазной и нулевой жилами проводов. При этом не важно, к какому контакту подключать ноль, а к какому фазу. Средний контакт необходим как раз для подключения контакта заземления. Крайние винты по обеим сторонам являются распорными, т.е. служат для закрепления розетки в подрозетнике. Для установки необходимо выбрать место, где имеется проводка и электрический ток. Для подключения розетки потребуются следующие инструменты: 1. Кусачки. 2. Плоскогубцы. 3. Отвертка. 4. Карандаш. 5. Нож. 6. Уровень. Так же потребуется сама розетка и подрозетник. Первым делом следует отключить электричество: необходимо выключить автомат в коридоре, либо выкрутить пробки.

Удостовериться в отсутствии напряжения следует с помощью индикаторной отвёртки. Проверить следует оба провода. Далее откручиваются клеммные винты и зачищаются провода. Зачистить необходимо порядка 7-10 мм. Сами провода должны выступать из стены на 50-80 мм. Зачищенные провода подключаются к верхнему торцу розетки и прижимаются пластиной с помощью клеммных винтов. Примерно 2-3 мм. зачищенного провода должно выглядывать из контакта. Также необходимо проверить плотность зажима, несильно дёрнув провода на себя. Отдельно следует отметить то, как определить провод заземления (если он есть). В современной электропроводке провод заземления имеет жёлтый цвет в зелёную полоску. В случаях, когда провода имеют одинаковый цвет, необходимо воспользоваться мегомметром. Провод заземления имеет мощность ниже 220 вольт. После установки проводов остаётся только закрепить саму конструкцию в нише. Это делает с помощью распорных винтов, которые приводят в движение внешние лапки. В итоговом варианте лапки должны упереться в края ниши, тем самым зафиксировав положение самой конструкции. После этого рекомендуется включить напряжение и проверить работу розетки, например, с помощью индикаторной отвёртки. В том случае, если фиксируется напряжение – розетка установлена правильно. Можно установить рамку и пользоваться розеткой в быту. Наглядно ознакомиться с различными вариантами установки розеток можно в следующем видео:

Установка розетки с 2-3 гнёздами

Случается так, что в одном месте требуется установить розетку не с одним, а с несколькими гнёздами. Существует два варианта двойных розеток: стационарный и собранный. В стационарной имеются контакты с зажимами (токопроводящими пластинами), к которым и следует присоединить провода напряжения. При этом важно присоединить контакты правильно, как указано ниже. Что касается собранных розеток, то речь идёт о расположенных рядом одинарных розетках. Как правило, к сети подключается одна из розеток, а ко второй проводится перемычка. Делается это с помощью дополнительных проводов как указано ниже.

Параллельная и последовательная установки

Вообще розетки, расположенные рядом друг с другом, могут быть соединены одним из двух способов: последовательным либо параллельным. Электриками рекомендуется использование последнего способа. Чем это объясняется? Прежде всего, отметим, что все розетки одной группы присоединены по идентичной схеме, а именно по параллельной. Однако осуществляется параллельное соединение двумя вышеназванными способами (параллельным или последовательным). Параллельный способ отлично проиллюстрирован ниже. При данном подключении обеспечивается независимость питания каждой розетки. Напряжение всегда равномерно в каждой из них, в отличие от последовательного подключения. Однако последовательное соединение отличается экономным режимом энергопотребления. Схема последовательного подключения приведена ниже. Однако и применять данную схему следует лишь в тех случаях, когда крайние розетки будут использоваться редко и для маломощных приборов. Название данного способа говорит само за себя – напряжение идёт последовательно от первой розетки до последней. При этом источник напряжения один. При использовании большинства розеток в цепи повышается напряжение на электроприборы и происходит нагрев самих розеток. Также в случае выхода из строя первой розетки все последующие также не будут функционировать.

Особенности установки розеток при различных типах проводки

Разобравшись с этапами типичной установки розетки, необходимо остановиться на особенностях проводки. Существует два типа электропроводки: открытая и скрытая. Скрытая проводка используется в большинстве многоквартирных домов и особенности установки розетки при данной проводке были рассмотрены выше. Открытая же прокладывается вдоль стен, пола и потолка, крепится с помощью скоб, изоляторов и т.п. Чаще всего данную проводку используют в деревянных зданиях, поскольку она снижает риск возникновения пожара. Особенность подключения розетки при данной проводке заключается в следующем. Во-первых, необходимо установить подрозетник, прикрепив его к стене либо с помощью дюбелей, либо с помощью шурупов (зависит от материала стены). Далее в подрозетник устанавливается сама розетка. Лишь затем к клеммам розетки крепятся концы проводки. Общий вид розетки при открытой проводке указан ниже.

При установке в ванной на кухне

Отдельно следует отметить особенности при установке розеток в ванной комнате и на кухне. Это важно, поскольку до 1996 года существовал официальный запрет на установку розеток в ванной. Установка розетки происходит стандартным способом, однако в целях безопасности следует соблюдать следующие нормы:

1. Обязательное наличие провода заземления
2. Подключение требуется осуществлять через УЗО (устройство защитного отключения).
3. Рекомендована скрытая прокладка электропроводки. В случае открытой прокладки требуется тщательная изоляция места соединения.
4. Расстояние между розеткой и заземленным элементом сантехнического оборудования должно составлять не менее 60 см.
5. Расстояние между розеткой и душевой кабиной (закрытой) также должно превышать 60 см.
6. Розетки должны располагаться на высоте свыше 130 см. от уровня пола.

Требований к установке розеток на кухне значительно меньше. Ключевые сводятся к следующему. Во-первых, при установке розетки на кухне рекомендуется устанавливать выключатели.
Во-вторых, рекомендуется располагать розетки на расстоянии менее метра от прибора электропотребления.
В-третьих, розетку для электрической вытяжки рекомендуется устанавливать под потолком.
В-четвёртых, розетки не следует устанавливать рядом с газовой плитой или раковиной.
Наконец, при монтаже важно точно знать схемы газопровода и водопровода.

Таким образом, самостоятельная установка розеток дома в целом не требует специальных навыков и образования. Важно лишь следовать вышеописанным рекомендациям и требованиям. Тем не менее, в случае первого опыта работы с электропроводкой рекомендуется обратиться за помощью к специалистам или ознакомиться с несколькими обучающими видео.
