Терморегулятор для электрического теплого пола

Страница посвящена такому вопросу как терморегулятор для электрического теплого пола: виды, подключение и регулировка термостата, как настроить регулятор температуры, а также как выбрать блока управления.

Теплые электрические полы уже давно зарекомендовали себя, как надежная и эффективная система обогрева. Чтобы они действительно были такими, мало их правильно уложить.

Управление теплым электрическим полом способно не только экономить энергозатраты до 30%, но и доставлять либо массу хлопот своим хозяевам, либо радость.

Как настроить электрический теплый пол читайте в статье.

Виды термостатов

Сегодня существует 3 типа терморегуляторов для теплых электрических полов:

  1. Механические системы лишены экранов, поэтому все настройки ведутся вручную по принципу «прикрутить — открутить». Они не позволяют выставить нужную температуру, поэтому приходится опираться на собственные ощущения. Если стало жарко, то кран прикручивается, а если похолодало, наоборот. Единственное их преимущество, это низкая цена.

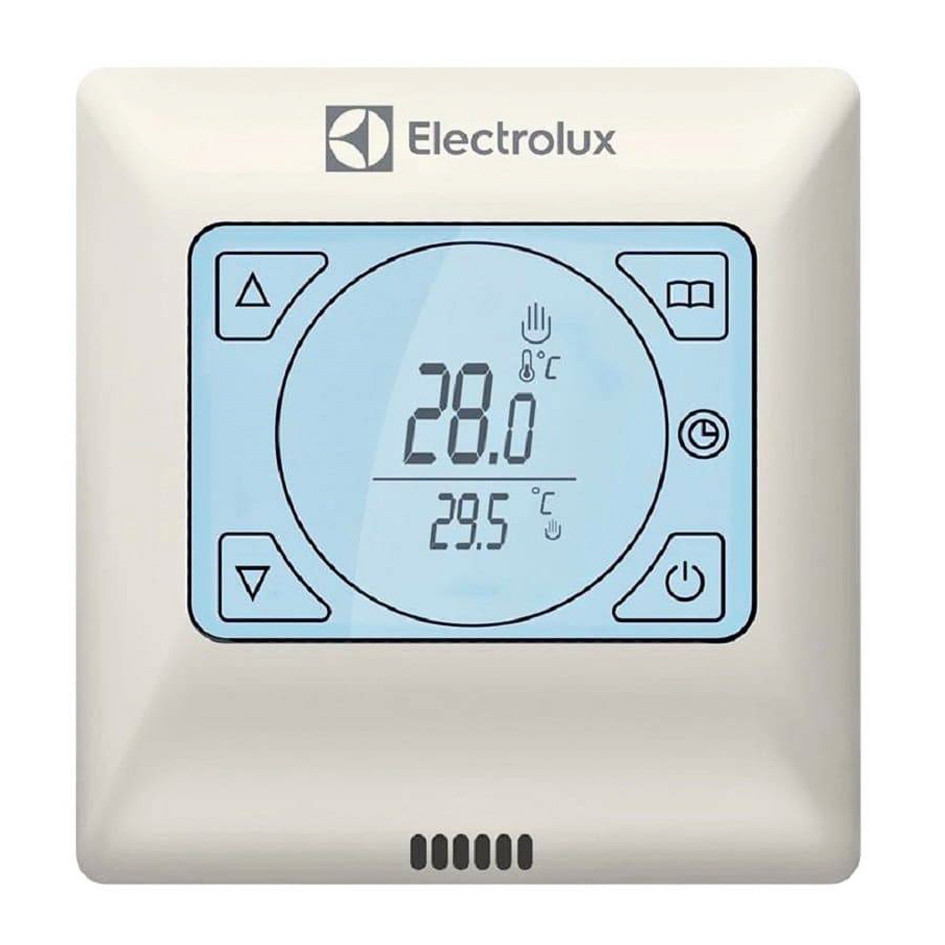

  2. Цифровые терморегуляторы оснащены экраном и управляются либо сенсорно, либо кнопками. В них встроены 2 датчика, которые регулярно фиксируют температуру воздуха в помещении и пола. Настроив аппарат на нужные параметры, можно забыть о нем, так как он самостоятельно будет отслеживать момент, когда нужно включиться и выключиться.

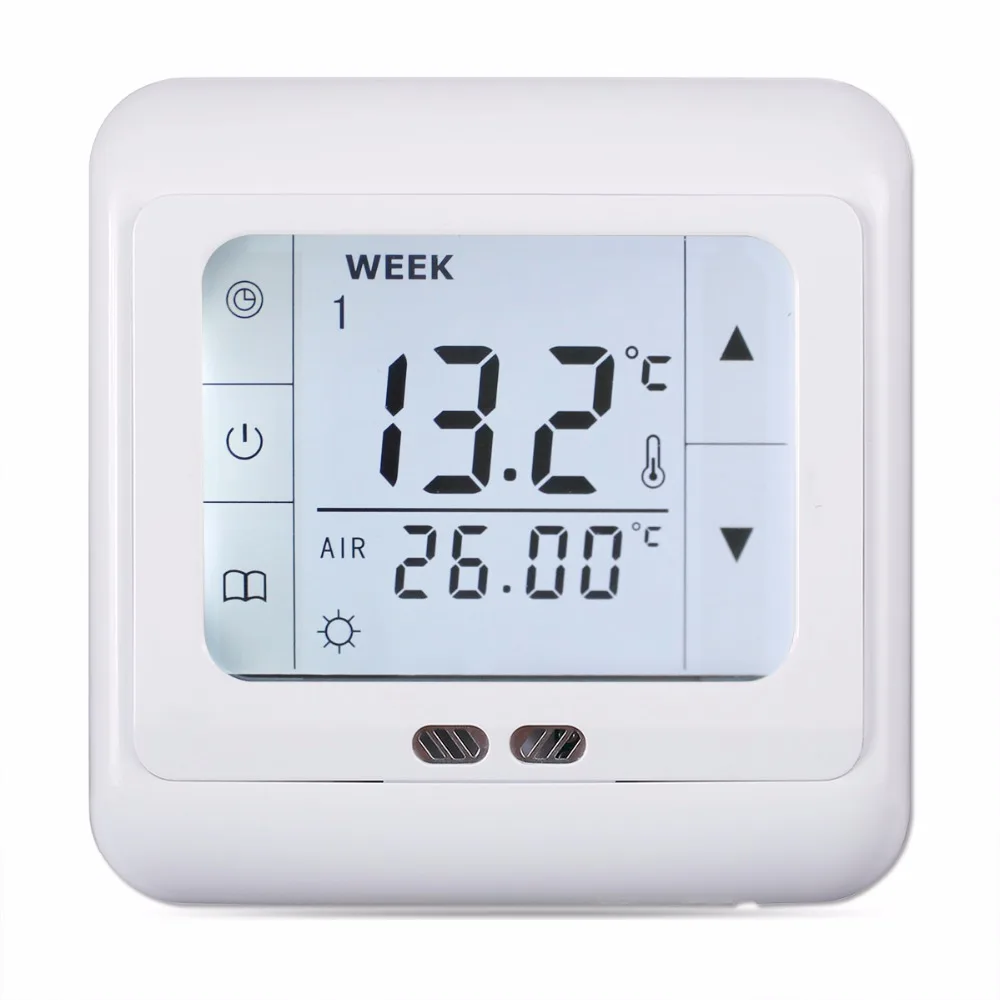

  3. Прибор с программным управлением – это самый дорогой термостат для теплого электрического пола, зато он позволяет не только выставлять нужную температуру, но и настраивать время отключения и включения, например, перед приходом хозяев с работы. Им можно управлять со смартфона или компьютера при наличии интернета, что дает возможность регулировать его параметры удаленно.

На сегодняшний день механические термостаты почти не пользуются спросом, зато цифровые – самые популярные. Аппараты с программным обеспечением стоят недешево и приобретаются теми, для кого комфорт дороже денег.

Выбор управления

Чтобы подобрать регулятор температуры электрического теплого пола, который оптимально подойдет к системе, следует знать некоторые нюансы работы прибора.

Их пять:

  1. Нужно подбирать термостат с учетом мощности пола. Если они не будут соответствовать друг другу, то система не сможет нагреваться до заданных параметров, трата электроэнергии будет крайне высокой. Если предполагается управление теплыми полами на большой площади, то либо надо покупать сразу несколько приборов, либо устройство с программным управлением, которое способно создать суммарную мощность более 3 кВт.
  2. Второй нюанс – это способ установки термостата. Можно выбрать прибор накладного типа, который закрепляется при помощи короба, или встраиваемый, для которого в стене нужно готовить гнездо.
  3. Следующий важный аспект – это конструкция прибора, а именно, из каких датчиков и блоков он состоит.
  4. Технические особенности и регулировка теплых полов электрических. Потребитель должен выбирать между простым и доступным даже на расстоянии управлением и обычным поворотом ручки регулятора, требующего обязательного присутствия хозяина.
  5. Последний аспект – это внешний вид прибора. Производители выпускают терморегуляторы с корпусами разных форм, цветов и размеров. Многие из них внешне напоминают выключатель и их легко вписать в любой интерьер.

Современные электрические полы можно подключать без терморегулятора, но только при условии укладки саморегулирующегося нагревательного элемента.

Терморегулятор для электрического теплого пола

Чтобы правильно установить регулятор температуры, нужно выполнить ряд правил:

  1. Определенных требований, на какой высоте должен быть термостат, нет, но производители рекомендуют расстояние 30 см и более, что должно обеспечить более точные показатели его датчиков.
  2. Если предполагается укладка электрического пола в помещении с повышенной влажностью, то регулятор нужно вынести за его пределы.
  3. Любой блок управления теплыми полами электрическими снабжен схемой подключения к электросети. В ней указано, к какой клемме должен идти фаза, к какой заземление, а к какой ноль.

При выборе прибора нужно учитывать, чтобы сечение его кабеля соответствовало общему значению напряжения участка, который будет отапливаться.

Как показывает практика, подключение электрического теплого пола к терморегулятору, особенно с программным управлением, способно экономить от 30 до 50% электроэнергии, что делает этот вид обогрева помещений рентабельными даже тогда, когда они являются основным источником тепла.

Эти приборы не входят в готовые комплекты теплых полов, но мастера рекомендуют приобретать терморегуляторы того же производителя, что и система. Для зонального управления следует использовать автоматику, которая снабжена блоком управления электрическим теплым полом с датчиками. Это позволит создавать микроклимат в каждой отдельной комнате по заданным параметрам.

Инструкция по эксплуатации терморегулятора WarmLife

Видеообзор терморегулятора WarmLife

Обзор терморегулятора WarmLife (Китай): основные характеристики, особенности, комплект поставки.

Интерфейс терморегулятора WarmLife

Сообщения о неисправности терморегулятора WarmLife

  • E0: Встроенный датчик температуры воздуха – не подключен или короткое замыкание.
  • E1: Выносной датчик температуры пола – не подключен или короткое замыкание.

При обнаружении ошибки E0/E1, необходимо проверить исправность и подключение датчиков температуры.

Режимы работы терморегулятора WarmLife

Режим ручного управления

Терморегулятор постоянно в течение суток поддерживает заданную пользователем температуру. Все программные установки не действуют.

Программный режим

Работа по заданной программе. Возможно программирование 6 временных интервалов с различной температурой в течение дня на каждый день недели.

Режим комфорта

Температура может быть временно изменена для текущего режима. Комфортная температура возвращается к исходному значению в следующем событии, терморегулятор продолжает работать по заданной ранее программе.

  • Пробуждение, событие 1.
  • Уход из дома до обеда, событие 2.
  • Возвращение на обед, событие 3.
  • Уход из дома после обеда, событие 4.
  • Возвращение домой вечером, событие 5.
  • Сон, событие 6.

Обратите внимание! При выборе режима комфортного отопления (по датчику температуры пола), рекомендуется задавать температуру 28-32°С для комфортного отопления и 20-24°С в режиме экономии энергии. При этом повышать температуру необходимо заранее за 60-120 минут до наступления события, а понижать за 30-60 минут до наступления следующего события. Настройки корректируются пользователем опытным путем.

Расширенные настройки терморегулятора WarmLife

Расширенные настройки терморегулятора производятся квалифицированным специалистом.

Расширенные настройки обычно производятся после окончательной установки терморегулятора. Для входа в режим расширенных настроек на выключенном терморегуляторе нажмите и удерживайте пиктограммы и . Для переключения пунктов настроек используется пиктограмма .

Как подключить терморегулятор к теплому полу

Главной частью системы теплого электрического пола считается система нагревательных элементов, скрытых под верхним декоративным покрытием пола. В зависимости от того какого они вида, а также от формы и площади помещения выбирается схема монтажа самих элементов и прокладки к ним соединительных кабелей.

Чтобы подключить каждый нагревательный элемент к сети устанавливается терморегулятор. Рассмотрим как подключить терморегулятор к теплому полу.


Терморегуляторы

Основная функция терморегулятора – поддержание необходимой температуры в помещении, с помощью управления нагревательными элементами теплого пола. Они бывают нескольких типов: начиная с самых обычных механических и заканчивая многофункциональными электронными устройствами. Термостат используется для управления, как водяным отоплением, так и теплым полом.

Нагревательные элементы

Нагревательные элементы, использующиеся в теплых полах, существуют также нескольких типов:

  • Резистивный нагревательный кабель – это изолированный кабель, обладающий высоким электрическим сопротивлением. Его нагрев происходит во время прохождения электричества.
  • Тепловой мат – это система, основанная на теплоизолирующей негорючей пленке, на которой проложен резистивный кабель.
  • Пленочный теплый пол основан на специальной нагревательной тонкой пленке, в которую вставлены карбоновые полосы полупроводника. Когда через них проходит электричество они нагреваются.

Как подключить терморегулятор

Каждая составляющая часть теплого пола подключается к электросети через регулятор температуры теплого пола. Большинство моделей терморегуляторов снабжены схемой соединения на самом корпусе, что дает владельцу возможность подключить его самостоятельно, не вызывая электрика.

Установка и подключение терморегулятора теплого пола производится через блок управления. Терморегулятор может подключаться к сети отдельно от электрощита или же включатся в стандартную розетку.

Если вы выбрали вариант отдельного подключения, то вам понадобится автоматический выключатель для защиты и выключения/включения терморегулятора. При подключении терморегулятора к розетке, вам стоит учитывать остальные электрические приборы, которые включаются через эту розетку. Существует открытый и закрытый тип электропроводки.

Пример подключения термостата на видео ниже.

Что еще следует учесть

Помните, что заданная температура будет поддерживаться только в том помещении, где стоит датчик. В других комнатах пол может быть чересчур холодным или горячим. Если кабели уложены в нескольких помещениях, их следует подключать по параллельной схеме, как и при подключении к регулятору температуры одного греющего кабеля.

Постарайтесь не использовать один терморегулятор в разных по условиям эксплуатации помещениях (кухня и ванная) и в случае если комнаты имеют разный уровень теплопотерь (балкон и комната).

Инструкция к терморегулятору Eberle 525 22

1. Применение

1.1. Для регулировки температуры теплых полов.

2. Описание работы терморегулятора

Терморегулятор нагрева теплого пола состоит из двух частей:

2.1. Регулятор для задания требуемой температуры пола.

2.2. Датчик для выдачи информации о реальной температуре пола.

Регулятор

Необходимая температура пола может быть задана поворотным указателем. Диапазон шкалы регулятора *-5 соответствует диапазону температур 10 — 50 градусов С. Внимательно изучите инструкцию по установке Вашего теплого пола. Если заданная температура пола не достигнута, регулятор выдает сигнал на подачу тепла, и в этом состоянии светится красный индикатор, расположенный над поворотным указателем, указывая, когда нагревательная
система потребляет энергию.

Поворотный указатель может также использоваться для задания пределов изменения температуры (см. ниже в
разделе 8). Нагрев пола может включаться и выключаться вручную выключателем питания.

Кроме того внешним таймером может быть запрограммировано уменьшение температуры на заданный промежуток времени — например
ночью. Если в Вашей системе предусмотрен таймер, то с началом цикла работы с уменьшенной заданной температурой загорается зеленый индикатор, расположенный над поворотным указателем. Заданная температура уменьшается примерно на 5 градусов С.

Пример: Заданная дневная температура равна 30 град. Это значит, что если температура ночью упадет до 25 град., то нагрев пола не включится. Он включится только когда температура пола будет падать дальше.

Выносной датчик.

Датчик устанавливается в пол. Он следит за соответствием температуры пола заданной на терморегуляторе и  выдает сигнал о включении или выключении нагревательной системы.

3. Технические данные
3.1. Терморегулятор

Рабочее напряжение

230 В

Допустимое отклонение

195-253 В

Ток коммутации

10А

Диапазон регулировки температур

*…5 (10 — 50 °С )

Мощность коммутации

2,3 кВт

Выключатель

Включено/Выключено

Горение красного индикатора

Регулятор включен на обогрев

Горение зеленого индикатора

Включен режим снижение температуры

Контакт (реле)

Размыкание при срабатывании (при нагреве)

Режим снижение температуры

Около 5 градю К

Дифференциал срабатывания гистерезис

Около 1 град. К

Класс защиты согласно DIN VDE 0470 T 1

IP 30

Окружающая температура места установки регулятора

40 °С

Температура хранения

-25 — 70 °С
3.2. Термодатчик

Тип элемента

NTC

Провод термодатчика

PVC, 2×0,50 мм2, 4 м

Класс защиты согласно DIN VDE 0470 T 1

IP 68

Окружающая температура

-25 — 70 °С
Характеристика термодатчика

Измерительный прибор с R вн > 1 МОм

Т (град. С)

R (Оm)

Т (град. С)

R (Оm)

5

85,279

30

26,291

10

66,785

35

21,137

15

52,330

40

17,095

20

41,272

45

13,846

25

33,000

50

11,277

Величина сопротивления должна измеряться только при отключенном термодатчике.

5. Монтаж

5.1. Регулятор

На стандартный подрозетник диаметром 55 мм.

Примечание! Прибор должен всегда устанавливаться вместе с
настенной рамкой.

5.1.1. Чтобы снять защитный корпус: — вытащите поворотный регулятор — открутите винт на корпусе — снимите корпус.

5.1.2. Электрические соединения:

В соответствии с принципиальной схемой; в случае применения жестких жил или опаяннных концов сечением 1 — 2,5 мм2 нет необходимости в применении наконечников. Наконечники могут быть напрессованы на нежесткие многожильные провода. При применении соответствующих мер может быть применен класс защиты 2.

5.1.3. Установите и закрепите регулятор на установленном в стене впотай подрозетнике

5.1.4. Поставьте на место корпус регулятора и убедитесь, что он встал на место за
счет защелок слева и внизу

5.1.5. Выполните пункт 3.1. 1, но в обратном порядке.

5.2. Выносной датчик

Термодатчик должен быть установлен в защитной трубке для предохранения от влаги и легкой замены в случае ремонта. Разделка концов провода термодатчика должна быть выполнена в соответствии с рисунком.

6. Информация для монтажника

6.1. Выключатель, имеющийся на регуляторе отключает только один полюс сетевого напряжения и прерывает цепь нагревателя пола.

6.2. При работе с проводкой цепей нагрузки сетевое напряжение должно быть отсоединено от системы. (например, вынуты предохранители).

6.3. При обрыве цепи датчика контакт выходного реле замкнут, при коротком замыкании
в цепи датчика контакт выходного реле разомкнут.

ВНИМАНИЕ! При выходе из строя регулятора сетевое напряжение может оказаться на проводе термодатчика.

7. Подключение

Выполните подключение в соответствии с принципиальной схемой, приведенной в фирменной инструкции и на обратной стороне крышке терморегулятора.

8. Ограничение диапазона срабатывания.

Изготовителем установлен максимальный диапазон температур срабатывания
терморегулятора между отметками 1 и 6.

На обратной стороне поворотного указателя имеются два ограничителя с пределами от 5 до 30 градусов С. Есть возможность уменьшить пределы задаваемой температуры между отметками.

9. Процедура изменения пределов задаваемой температуры

9.1. Выберите нужные Вам пределы задания температуры, например, верхний – 5, нижний — 3

9.2. Прежде всего установите поворотный указатель примерно в середине нужного диапазона, например 4 в данном случае.

9.3. Выньте поворотный указатель

9.4. Вставьте кончик стержня шариковой ручки в отверстие на кольце установки максимума (25 град. С), поворачивая кольцо против часовой стрелки напротив внешних цифр на шкале.

9. 5. Вставьте кончик стержня шариковой ручки в отверстие на кольце установки минимума (15 град. С), поворачивая кольцо по часовой стрелки напротив внутренних цифр на шкале.

9.6. Поставьте на место поворотный указатель. Указатель теперь будет находиться примерно в  центре уменьшенного диапазона задаваемых температур.

В каталог терморегуляторов…



Терморегулятор для теплого пола Terneo s

Коммутируемая
мощность
3000 ВА

Коммутируемый
ток
16 А

Напряжение
питания
220(230) В

Диапазон
температур
5…40°С

Датчик
температуры
внешний

Размеры

75x75x35 мм

Современный терморегулятор terneo s оснащен сенсорным управлением.
Добавлено несколько нужных функций, таких как «Задержка на включение» (предварительный прогрев) и «Счетчик времени работы нагрузки»

  Комплект поставки Terneo s

Терморегулятор — 1 шт.
Рамка — 1 шт.
Датчик температуры с соединительным кабелем — 1шт.
Гарантийные свидетельство и талон — 1 шт.
Техпаспорт, инструкция — 1 шт.
Упаковочная коробка — 1 шт

  Схема подключения Terneo s

Аналоговый датчик (R10) подключается к клеммам 1 и 2. Цвета проводов при подключении значения не имеют.
Цифровой датчик (D18) подключается синим проводом к клемме 2, а белым к клемме 1. Если терморегулятор перейдет в режим процентного управления, то попробуйте подключить синим проводом к клемме 1, а белым к клемме 2. Если при обеих попытках терморегулятор не увидел датчик, обратитесь в Сервисный центр.
Напряжение питания (230 В ±10 %, 50 Гц) подается на клеммы 4 и 5, причем фаза (L) определяется индикатором и подключается на клемму 5, а ноль (N) — на клемму 4.
К клеммам 3 и 6 подключается нагрузка (соединительные провода от нагревательного элемента).

Схема 1. Упрощенная внутренняя схема и схема подключения

Схема 2. Подключение автоматического выключателя и УЗО.

Схема 3. Подключение через магнитный пускатель.

  Установка Terneo s

Рисунок 1. Монтаж терморегулятора.

Терморегулятор Terneo s предназначен для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне терморегулятор должен быть установлен в месте недоступном случайному воздействию брызг.
Важно помнить, что терморегулятор желательно размещать на внутренней стене помещения и не рекомендуется подвергать его воздействию прямых солнечных лучей и сквозняков (рис.1).
Температура окружающей среды при монтаже должна находиться в пределах –5. ..+45 °С.
Высота установки терморегулятора должна находиться в пределах от 0,4 до 1,7 м от уровня пола.
Терморегулятор Terneo rol монтируется и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания в цепи нагрузки, обязательно необходимо перед терморегулятором установить автоматический выключатель(АВ).Автоматический выключатель устанавливается в разрыв фазного провода, как показано на схеме 2.Он должен быть рассчитан не менее чем на 16 А.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Терморегулятор Terneo s монтируется в стандартную монтажную коробку диаметром 60 мм, при помощи монтажных винтов.
Для монтажа необходимо:
— сделать в стене отверстие под монтажную коробку, и каналы под провода питания и датчик;
— подвести провода питания, системы обогрева к монтажной коробке;
— выполнить соединения согласно данного паспорта;
— закрепить терморегулятор Terneo s в монтажной коробке.
Важно помнить, что терморегулятор желательно размещать на внутренней стене помещения.Устройство не рекомендуется подвергать воздействию прямых солнечных лучей и сквозняков (рис.1).
Клеммы терморегулятора рассчитаны на провод с сечением не более 2,5 мм2. Для уменьшения механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВС. Провода затягиваются в клеммах при помощи отвертки с шириной жала не более 3 мм. Отвертка с жалом шириной более 3 мм может нанести механические повреждения клеммам. Это может повлечь потерю права на гарантийное обслуживание. Затягивать клеммы необходимо с моментом не больше 0,5 Н × м.
Монтаж датчика должен быть выполнен так, чтобы была возможность беспрепятственной его замены в будущем.
При необходимости допускается укорачивание и наращивание (не более 20 м) соединительных проводов датчика. Для наращивания длины используйте отдельный кабель. Около соединительного провода датчика не должны находиться силовые провода, они могут наводить помехи.
Если у вас появятся какие-то вопросы или вам будет что-то непонятно, обратитесь в Сервисный центр по телефону, указанному ниже.

  Эксплуатация Terneo s

Включение / отключение
Чтобы включить / отключить нажмите «≡».
После включения терморегулятор в течение 3 с отобразит «888» , затем температуру датчика. Если температура датчика ниже температуры установки, то подается напряжение на нагрузку. При этом светодиод начинает светиться красным цветом. При первом включении температура установки = 25 °С.
В ждущем режиме (когда кнопки не нажимаются)яркость индикатора снизится до 30 %.
После отключения терморегулятор переходит в спящий режим. Для полного отключения необходимо отключить автоматический выключатель.

Температура установки
При нажатии на кнопку «–» или «+» на индикаторе будет мигать температура установки, которую можно сразу менять нажатием на «–» или «+».

Задержка на включение нагрузки
Для установки задержки на включение нагрузки удерживайте кнопку «–» в течение 6 с до появления на экране «t h». После отпускания кнопки мигающее значение можно изменить кнопками «–» и «+». Время задержки можно установить в пределах 0,5–99 часов. Шаг установки до 10 часов составляет 30 мин, более 10 часов шаг — 1 час.
Для запуска или отмены задержки на включение удерживайте кнопку «≡» 3 с. При запуске задержки нагрузка отключится, а индикатор будет отображать оставшееся время до включения нагрузки с мигающим символом «h» в крайнем разряде. Во время отсчета нажатие на «+» или «–» позволит просмотреть текущую температуру,а повторное нажатие позволит изменить температуру установки.
Если во время задержки температура опустится ниже 5 °С, то терморегулятор включит нагрузку и будет поддерживать 5 °С до окончания времени (режим антизамерзания).

Счетчик времени работы нагрузки
Для просмотра удерживайте кнопку «–» 3 с , на индикаторе высветится «trL» на 1 с. После отпускания кнопки индикатор отобразит время работы нагрузки в часах.
Чтобы продолжить просмотр счетчика нажмите кнопку «+». Для сброса счетчика нажмите однократно «–».

Поправка температуры
Если есть необходимость, можно внести поправку в температуру на индикаторе терморегулятора. Для этого удерживайте кнопку «–» 9 с до появления на индикаторе надписи «ПоП». Далее мигающее значение поправки можно изменить кнопками «+» или «–». Диапазон изменения ±5 °С, шаг 0,1 °С. Через 3 с после последнего нажатия терморегулятор переходит к отображению температуры датчика с поправкой.

Блокировка кнопок
Для блокировки / разблокировки удерживайте одновременно кнопки «+» и «–» в течение 6 с до появления на индикаторе надписи «Loc» («oFF»).

Сброс на заводские настройки
Удерживайте три кнопки в течение 9 с до появления на индикаторе надписи «dEF». После отпускания кнопок, терморегулятор сбросит все настройки к заводским и перезагрузится.

  Руководство по эксплуатации Terneo s

СКАЧАТЬ Руководство по эксплуатации Terneo s

  Наши преимущества. Почему выгодно купить Terneo s у нас?

Мы официальные представители и дистрибьюторы Terneo и RBUZ в Москве

Наша компания является официальным представителем и дистрибьютором Terneo и RBUZ.
Это означает следующее:
— У нас имеется большой склад продукции Terneo и RBUZ в Москве. Все позиции практически всегда в наличии.
— Мы оказываем полноценную гарантийную и послегарантийную поддержку
— Мы можем предложить лучшие дилерские и оптовые цены.

Мы принимаем наличную и безналичную оплату

Мы принимаем как наличную, так и безналичную оплату. При наличной оплате выдаем кассовый и товарный чек.
При безналичной оплате выдаем полный набор бухгалтерских документов. Работаем с НДС.
В магазине принимаем банковские карты.

У нас есть магазин-шоурум

У нас имеется магазин-шоурум, в который Вы можете прийти, ознакомиться со всей продукцией Terneo и RBUZ и сразу же купить в розницу или оптом. Со схемой проезда можете ознакомиться ЗДЕСЬ


Доставка

Мы осуществляем курьерскую доставку продукции Terneo и RBUZ по Москве и области.
Доставку в другие регионы осуществляем транспортными компаниями.
Подробнее о доставке Вы можете узнать «ЗДЕСЬ»


Гарантия

Мы полностью несем все гарантийные обязательства по товару.
У вас есть гарантированная возможность обменять товар или вернуть деньги в течение 14 дней с момента покупки.





какие бывают, как выбрать и подключить

Когда речь заходит об установке теплого пола, большинство людей обращается к специалистам. Но есть и те, кто хочет выполнить монтаж своими руками.

Именно для таких людей мы подготовили небольшую инструкцию «Теплый пол своими руками».

В этой статье давайте рассмотрим один из этапов этого процесса – установку и подключение термодатчика.

Виды датчиков

Назначение датчика температуры – определять температуру и передавать ее регулятору, который сравнивает текущий показатель с заданным и либо включает, либо отключает нагрев.

Основной тип датчика электрического теплого пола – датчик температуры пола. Как следует из названия, он отслеживает уровень нагрева напольного покрытия и передает это значение на терморегулятор.

Термодатчик воздуха отслеживает значение температуры воздушной среды. Особенно полезен, если теплый пол используется для обогрева помещения, а не только для прогрева напольного покрытия. Чаще всего такой датчик встроен в терморегулятор, который в этом случае монтируется на стену, свободную от прямого солнечного излучения и сквозняков – тогда показания будут более точными;

Некоторые термостаты (например, Grand Meyer HW-500) используют в работе два датчика, что повышает надежность, точность и экономичность обогрева.

Монтаж термодатчика пола

Датчик помещается непосредственно под напольное покрытие и закрепляется монтажной лентой – желательно на расстоянии 50-60 см от ближайшей стены.

Лучше размещать датчик в гофрированной трубке – это позволит менять неисправный элемент без вскрытия пола. С одной стороны гофра закрывается пробкой либо изолентой (для защиты датчика от пыли, клея или раствора), а другой конец подводится к стене для соединения с терморегултором.

  1. Если теплый пол монтируется в стяжку, то монтаж гофры выполняется между двух витков нагревательного кабеля (или карбоновых стержней) на одинаковом удалении от них.
  2. При использовании нагревательных матов гофрированная трубка помещается в штробу чернового пола.
  3. При использовании инфракрасной пленки датчик помещается под пленку на ее черную полосу. При этом для того чтобы под пленкой не создавалось неровностей, требуется сделать вырез в подложке для теплого пола – под датчик и под провод, идущий от датчика к стене с терморегулятором. Кроме того, если датчик помещается в гофрированную трубку, то для нее на полу потребуется сделать штробу.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое. Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, зажатые между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат.Термостаты, которые не открываются правильно, могут стать причиной слишком высокой температуры в комнате. Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и заменить в случае неисправности.

Без обогрева

Настенный термостат регулирует линейное напряжение к зональным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения.Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели. Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель.Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них. Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель и затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика.Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику. Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем герметичность.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом.В первом случае заменить их относительно просто: достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата. В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, настроенного на его диапазон сопротивления.Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или одна или несколько неисправных секций нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек.Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью. В случае дефектной секции параллельно подключенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных элементов конструкции вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Понижение термостата при лучистом обогреве Да или Нет?

Вы задавались вопросом, имеет ли смысл выключать термостат на ночь, когда у вас есть система лучистого теплого пола? Компания Solid Plumbing and Heating готова помочь.Когда дело доходит до отопления вашего дома, существует множество факторов, как с точки зрения энергосбережения, так и с точки зрения комфорта. Зима в Бэйфилде в самом разгаре. Во всем юго-западном регионе Колорадо ночные температуры достигают однозначных значений. Это означает, что термостаты и счета за отопление выросли. У вас может возникнуть соблазн снизить температуру ночью.

Как работает лучистое отопление

Прежде чем мы поговорим о термостате, давайте поговорим о том, как работает лучистое тепло.Напольное отопление, также известное как лучистое отопление, использует тонкие кабели или трубки, проложенные над черным полом, но под полом. Затем тепло пола согревает все, к чему прикасается, и излучается по комнате снизу вверх. Лучистое тепло работает так же, как солнце. В солнечный день, если вы выйдете из тени на солнце, вам станет теплее, хотя температура воздуха почти такая же. Так работает теплый пол, который регулирует температуру окружающего воздуха более эффективно, чем приточный воздух.При воздушном отоплении воздух поднимается, охлаждается и затем падает на пол.

Поддерживайте постоянную температуру

Одним из самых больших преимуществ систем обогрева полов является их способность равномерно обогревать комнату. Традиционная система воздушного отопления использует вентиляционные отверстия для распределения тепла. Расположение вентиляционных отверстий влияет на то, в каких частях комнаты теплее, чем в других. Напротив, системы лучистого отопления нагревают весь пол. Это приводит к более равномерному обогреву помещения при постоянной температуре окружающей среды.В общем, это означает, что вам будет комфортнее, потому что не будет сквозняков. Однако система воздушного отопления обычно имеет более быстрое время отклика, чем лучистое отопление. Для достижения полной тепловой мощности системам внутрипольного отопления может потребоваться от нескольких часов до нескольких дней. Из-за задержки времени, когда термостат выключен ночью, вы можете даже не почувствовать изменения температуры до следующего утра или позже. Вот почему в компании Solid Plumbing and Heating мы рекомендуем поддерживать постоянную температуру на термостате лучистого тепла.На вопрос о понижении термостата на лучистом отоплении да или нет? Ответ однозначный: нет.

Хорошие новости

Мы знаем, что вы надеялись сэкономить немного энергии и денег на счете за отопление. Но вот и хорошие новости: если у вас есть теплый пол, вы уже сэкономили немного денег. По данным Министерства энергетики США, она более экономична в эксплуатации, чем стандартная печь. При этом в среднем это может сократить расходы на отопление на 25-50 процентов. Лучистое тепло — идеальное решение для зимнего холода в Дуранго.Если вы хотели узнать больше о подогреве полов, свяжитесь с Solid Plumbing and Heating LLC сегодня, чтобы назначить консультацию и расценки. Этот процесс быстрее и дешевле, чем вы думаете, и мы обладаем опытом в области электротехники, чтобы обеспечить безопасную и эффективную установку лучистого отопления.

Теплый пол с подогревом Часто задаваемые вопросы


Как охладить дом лучистым теплом?

Хотя некоторые системы теплого пола могут охлаждаться за счет циркуляции холодной воды по трубам, в большинстве домов потребуется отдельная система для обеспечения охлаждения.Причина в том, что в идеале отопление осуществляется снизу вверх, а охлаждение — через воздуховоды, расположенные под потолком.

Лучистое охлаждение также не удаляет влагу из воздуха, что может быть недостатком в жарком климате. Кроме того, это может привести к конденсации влаги на прохладной поверхности бетонного пола.

В конечном итоге попытка выполнить обе функции с одной системой сделает одну или другую менее эффективной. Кроме того, отдельная система, обеспечивающая только охлаждение, будет не такой дорогой, как комбинированная система отопления / охлаждения.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Каковы оптимальные настройки термостата для водяного теплого пола?

Излучающий пол с подогревом обеспечивает температуру в помещении, очень близкую к идеальной: около 75 F на уровне пола, снижаясь до 68 F на уровне глаз, затем до 61 F у потолка.

По данным ассоциации Radiant Panel Association, пол с лучистым обогревом обычно кажется «нейтральным», при этом температура поверхности обычно ниже, чем нормальная температура тела, хотя общее ощущение комфорта.Только в очень холодные дни, когда система лучистого отопления задействована на максимальную мощность, пол действительно будет «теплым».

Сияющая температура пола намного приятнее, чем дуновение горячего, а затем прохладного бриза, которые часто ассоциируются с печами с принудительной подачей воздуха.

Можно ли зонировать теплый пол?

Да. Фактически, большинство гидравлических систем имеют элементы управления зонированием, которые могут регулировать уровень тепла, подаваемого в конкретное помещение или область пола, либо путем регулирования объема потока воды через каждый контур трубопровода, температуры воды, продолжительности импульсов потока. , или сочетание всех трех.Электрические системы обычно управляются с помощью программируемых термостатов с двойным датчиком, которые объединяют входные данные от датчика температуры пола с термостатом комнатной температуры.

Области на плане этажа могут иметь разные потребности в обогреве в зависимости от того, для чего используется комната, как часто она используется, и даже от того, какое напольное покрытие используется. Квалифицированный подрядчик по обогреву полов возьмется за решение вопросов «зонирования» на этапе проектирования проекта.

Недавняя инновация — беспроводная система зонирования с климат-контролем, которая позволяет отдельно контролировать каждую комнату в доме или здании.Разработанный для использования с водяным лучистым отоплением, беспроводное управление также устраняет необходимость прокладывать провода термостата через стены, что может значительно сократить время установки.

Сколько стоит установка излучающего тепла в пол?

Затраты на оборудование и установку могут широко варьироваться в зависимости от таких факторов, как тип системы (электрическая или гидравлическая), размер обогреваемой площади, тип пола, требования к зонированию и контролю, а также стоимость труд.Лучшая стратегия при сравнении затрат — это получить оценки у нескольких установщиков лучистого отопления в вашем районе. Всего:

  • Установка новых бетонных полов обычно дешевле, чем переоборудование или демонтаж и замена существующего пола.
    • Системы
  • Hydronic обычно имеют более высокие начальные затраты, потому что вам нужно покупать больше оборудования, включая бойлер и насос. Но если вы собираетесь отапливать большую площадь или весь дом, использование гидравлических систем в долгосрочной перспективе может оказаться более рентабельным.
  • С другой стороны, электрическое лучистое тепло зачастую более рентабельно для обогрева небольших площадей, в зависимости от затрат на коммунальные услуги в вашем районе. По данным WarmlyYours, электрическая система для ванной комнаты среднего размера стоит от 400 до 700 долларов за установку (за электрический коврик, установленный на тонкозакрепленном цементе).

Итоговый результат по стоимости: В доме, где требуется система охлаждения, чистая стоимость получения лучистого теплого пола будет равна стоимости системы лучистого теплого пола за вычетом суммы, сэкономленной за счет отсутствия нагревательного устройства в вашем доме. система воздушного охлаждения.

Как работает теплый пол?

Подумайте, как приятно гулять по песчаному пляжу, который весь день впитывает солнечные лучи. Даже ночью, когда воздух прохладный и солнце село, песок будет продолжать излучать тепло.

Ассоциация излучающих панелей

Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. По мере того как теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный и незаметный радиатор.Обычно в системах лучистого отопления полы нагреваются до температуры от 75 до 80 градусов по Фаренгейту. Затем теплая поверхность медленно излучает тепло вверх в жилое пространство, а не обдувает нагретым воздухом. Эта естественная теплопередача более удобна и энергоэффективна.

Для систем лучистого отопления с бетонным полом трубы теплой воды или электрические нагревательные элементы могут быть встроены в плиту на уровне грунта (в любом месте от низа плиты до 2 дюймов от поверхности, в зависимости от конструкции и установки. техника) или крепится к верхней части бетонного пола, а затем покрывается накладкой.Лучистое отопление также может быть установлено в тонких бетонных плитах, размещенных над фанерой, с нанесенным сверху слоем декоративного бетона (см. Метод одного подрядчика по установке лучистого тепла).

Может ли трубопровод течь в гидравлической системе?

Утечки не вызывают беспокойства при правильной установке системы. Срок службы трубок из полиэтиленгликолята составляет более 100 лет, и все трубки тщательно проверяются перед отправкой с завода-изготовителя.

Что такое тепловая масса?

«Термическая масса» означает способность материала сохранять тепло.Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень более плотный и, следовательно, содержит больше массы. Земную массу можно использовать как маховик, когда ее нагревают под сияющей бетонной плитой. Это накопление тепла может нести здание в то время, когда энергия недоступна. Там, где предлагаются «непиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с теплоаккумулятором земли под плитой может привести к очень низким счетам за электричество.

Тепловая масса в отапливаемом полу цеха или ангара быстро реагирует на изменение температуры воздуха при открытии большой потолочной двери. Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается для борьбы с холодным воздухом, катящимся по полу. Это происходит из-за внезапного резкого увеличения разницы температур между плитой и воздухом. Как только дверь закрывается, здание почти сразу возвращается к нормальному уровню комфорта.

Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому требуется некоторая масса для распространения тепла по панели.Эта масса может быть в форме гипса или другого вяжущего материала или металлических пластин в панельной конструкции.

Некоторые системы под полом просто полагаются на потоки воздуха в пространстве балок и массу деревянного чернового пола для распространения тепла. При правильном проектировании эти системы являются хорошей альтернативой для модернизации существующего здания.

Информация любезно предоставлена ​​ассоциацией Radiant Panel Association.

Почему моя система отопления не работает?

Почему у меня не работает отопление? Если у вас не работает отопление, вероятно, проблема связана со следующим:

  • Расход воздуха
  • Система отопления или печи
  • Электропроводка термостата
  • Экран термостата
  • Функциональность термостата

Чтобы приступить к ремонту обогрева, перейдите к разделу «Воздушный поток».

Воздушный поток

Идите к своим вентс

Что лучше всего описывает воздух, выходящий из ваших вентиляционных отверстий?

Печь или нагревательная система

Подойдите к выключателю вашего дома

Убедитесь, что выключатель печи включен

Перейти к печи или отопительной системе

Эту систему часто устанавливают в подвале, на чердаке или в гараже.

3. Убедитесь, что ваша печь включена.

Обычно рядом с вашей печью есть переключатель, который включает или выключает ее. Иногда это похоже на выключатель света.

4. Убедитесь, что крышка печи закрыта.

Убедитесь, что крышка полностью закрыта. Некоторые системы не включаются, если крышка не полностью закрыта.

5.Есть ли на печи индикаторы ошибок?

На большинстве печей есть фонари. В случае ошибки этот индикатор будет быстро или быстро мигать. Обычно под крышкой печи находится справочник по кодам ошибок.

  • ДА — Свяжитесь с производителем вашей печи или обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.
  • НЕТ — Переходите к следующему шагу.

К вентс

6.Вы чувствуете воздух?

Это не обязательно должен быть горячий воздух.

  • ДА — Переходите к разделу «Подключение термостата».
  • НЕТ — обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

Электропроводка термостата

Перейти к термостату

7. Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув.Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.

8. Подключены ли провода к каким-либо из следующих клемм?

  • Вт: перейдите к следующему шагу.
  • O / B: переходите к следующему шагу.
  • W-O / B: переходите к следующему шагу.
  • W & O / B: отсоедините провод, подключенный к W, и вставьте его в W2.Оставьте O / B в покое. Переходите к следующему шагу.

К вентс

9. Ваше отопление сейчас работает?

  • ДА — Поздравляем! Вы починили отопление! Теперь вы готовы.
  • НЕТ — У меня не работает отопление, но я все еще чувствую поток воздуха. Перейдите к разделу «Экран термостата».

Экран термостата

Подойдите к своему термостату

10. Отображает ли термостат какие-либо из следующих значков или сообщений?

  • «Тепло»
  • «Нагрев включен»
  • Значок огня
  • Значок Солнца

  • ДА — переходите к следующему шагу.
  • НЕТ — Измените режим термостата на Нагрев, а затем измените заданное значение температуры так, чтобы оно было выше текущей температуры. После этого переходите к следующему шагу. * Если вы не можете изменить Системный режим на Нагрев, возможно, ваш термостат настроен неправильно. Найдите руководство по установке для вашей модели и убедитесь, что ваши настройки верны для вашего типа системы и ступеней нагрева. *

11. Еще раз проверьте экран термостата: присутствуют ли значки или сообщения?

  • ДА — переходите к следующему шагу.
  • НЕТ — обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

12. Мигают ли значки или сообщения?

  • ДА — Если значки или сообщения мигают, это означает, что защита компрессора включена. Подождите 5 минут, пока значки или сообщения не перестанут мигать, а затем переходите к следующему шагу. Если через 5 минут мигание не прекращается, обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.
  • НЕТ — Если значки или сообщения не мигают, значит, обогреватель исправен. Переходите к следующему шагу.

К вентс

13. Ваше отопление сейчас работает?

  • ДА — Поздравляем! Вы починили отопление! Теперь вы готовы.
  • НЕТ — обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

Функциональность термостата

Перейти к термостату

14.Переключите термостат с нагрева на охлаждение.

Идите к своим вентс

15. Какую температуру вы чувствуете на выходе из вентиляционного отверстия?

  • COLD — это означает, что ваш термостат охлаждается правильно, но нагрев не работает должным образом. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.
  • ТЕПЛЫЙ / ГОРЯЧИЙ — это означает, что ваш реверсивный клапан может быть неправильно настроен или подключен.Перейдите к разделу «Подключение термостата».

Вентилятор

Перейти к термостату

16. Включите режим вентилятора.

Идите к своим вентс

17. У вас тепло работает на полную мощность (не на слабую)?

  • ДА — В вашей системе все в порядке, но она настроена неправильно.Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.
  • НЕТ — Переходите к следующему шагу.

Перейти к термостату

18. Снимите имеющийся термостат с настенной панели

На большинстве термостатов вы можете снять термостат, взявшись за него и осторожно потянув. Некоторые термостаты могут иметь винты, кнопки или застежки.

Примечание. Не отсоединяйте пока никакие провода от термостата.

19. Подключен ли провод к G-терминалу?

  • ДА — Поскольку у вас есть G-Wire, но ваш вентилятор не работает должным образом, вашей системе может потребоваться обслуживание. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.
  • НЕТ — Для работы вентилятора требуется G-Wire. Обратитесь в службу поддержки по телефону 1-855-733-5465, чтобы найти профессионального установщика в вашем регионе.

Не пора ли обновить термостат? Позвольте нам помочь вам сделать правильный выбор для вас и вашего дома с нашим руководством по модернизации термостата .

Теплый пол: стоит ли? | Домашние вопросы

Стоят ли затраты на системы теплого пола? Обсуждаем стоимость и преимущества систем теплого пола для вашего дома.

Автор фото: 123RF

Еще одно серое зимнее утро, и вы вылезаете из постели, опасаясь ледяного шока от ваших любимых в других отношениях паркетных полов. Или ваша ванная комната наполнилась жарким и паром от этого долгого горячего душа, но ваш кафельный пол ощущается как поверхность замерзшего пруда.

Именно в такие дни идея системы теплого пола кажется не предметом роскоши, а скорее необходимостью. (Кроме того, полы с подогревом были достаточно хороши для Римской империи.) Но прежде чем приступить к крупному проекту реконструкции, лучше всего спросить себя, является ли система лучистого теплого пола подходящим решением для ваших конкретных потребностей в домашнем отоплении.

Основным преимуществом установки полов с подогревом является повышение энергоэффективности.И это правда, что существует ряд факторов — не все из них чисто научные, — которые могут сделать системы подогрева пола более экономичными по счетам за коммунальные услуги, чем обычные системы отопления, вентиляции и кондиционирования воздуха.

Когда система подогрева пола является идеальным решением для обеспечения комфорта

С системой подогрева пола законы термодинамики на вашей стороне. Возможно, лучший способ понять, как теплый пол может помочь отапливать всю комнату, — это рассмотреть, как работает большинство печных систем отопления и охлаждения.Воздух нагревается, а затем направляется (продувается вентилятором) через воздуховоды, которые выходят через вентиляционные отверстия и заслонки в различные комнаты вашего дома. Поскольку воздух буквально должен перемещаться или циркулировать по всему дому, определенная потеря тепла неизбежна. Эти потери могут усугубляться в домах и отдельных комнатах, в которых вентиляционные отверстия расположены ближе к потолку, а не к полу. Помните, горячий воздух поднимается и опускается только в том случае, если он теряет энергию, также известную как «тепло».

Также предлагается: Myths vs.Факты: правда о теплых полах с подогревом

Напротив, по мнению Родди Шеера и Дуга Мосса из Scientific American, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом на более низкая общая температура — в некоторых случаях на 5 градусов по Фаренгейту ниже — чем в традиционной системе отопления ». Другими словами, системы внутрипольного отопления обеспечивают другой режим и уровень комфорта. И, как нам давно напоминают различные кампании по повышению осведомленности общественности, чем комфортнее мы себя чувствуем, тем больше мы склонны понижать термостат, что, в свою очередь, снижает наши энергетические затраты.

Комфорт, конечно же, дело восприятия. Более поддаются количественной оценке циклические свойства систем обогрева полов. По большому счету, системы лучистого отопления включаются и выключаются реже, чем традиционные системы вентиляции и кондиционирования с принудительной подачей воздуха. Меньшее количество включений и выключений и меньшее количество сбросов и разгонов после «холодного запуска» означает меньшее потребление энергии.

Кроме того, домовладельцы могут выбирать из множества вариантов питания системы подогрева пола. Системы Radiant совместимы с источниками электроэнергии, природного газа, солнечной и даже геотермальной энергии.Как известно многим домовладельцам, унаследованные системы печей обычно ограничиваются работой на одном источнике энергии, например, на мазуте. Если рынок этого источника энергии станет нестабильным, расценки могут колебаться, цены вырастут, и вы можете в конечном итоге заплатить больше за отопление дома независимо от того, насколько низко вы установили термостат.

Наконец, если вы выберете особенно энергоэффективную систему обогрева полов и решите установить ее у себя дома, вы можете иметь право на участие в государственных или федеральных программах, которые помогут покрыть ваши авансовые расходы подрядчика.(И эти расходы могут быть значительными. Согласно данным, собранным Angie’s List, домовладельцы могут рассчитывать заплатить от 6 до 16 долларов за квадратный фут, не включая налоги и рабочую силу, за систему лучистого отопления.) Проконсультируйтесь с базой данных Министерства энергетики США. Государственные льготы по возобновляемым источникам энергии (DSIRE), чтобы узнать, есть ли скидки, ссуды или налоговые вычеты для установки более эффективной системы теплого пола в вашем доме.

Системы подогрева пола могут принести определенную пользу для здоровья.Чем горячее воздух, тем суше он становится. В те дни, когда вы просто не можете согреться и обнаруживаете, что вам нужно включить термостат, ваша печь может высасывать всю влажность из вашего дома и заставлять ваши пазухи пульсировать. Поскольку они нагревают поверхности, а не сам воздух, системы теплого пола не подвержены этой проблеме. Более того, поскольку они не полагаются на вентиляторы, воздуховоды, регистры и возврат для распределения горячего воздуха, системы напольного отопления могут снизить количество пыли и сезонных аллергенов в вашем доме.

Системы теплых полов тоже масштабируемы. Домовладельцы могут создавать индивидуальные решения для удовлетворения своих потребностей в подогреве полов. Если вы не хотите устанавливать полы с подогревом по всему дому, вы можете вместо этого использовать модули, выбрав обогрев только одной или нескольких комнат с нуля.

Однако не все новости хороши, когда дело касается теплых полов. Фактически, исследования показывают, что некоторые из наиболее очевидных «плюсов», связанных с лучистым напольным отоплением, на самом деле могут оказаться «минусами».”

Когда внутрипольное отопление может не окупаться

Если у вас большой дом, дом с высокими потолками, дом с множеством окон или дом с недостаточной изоляцией, обогрейте полы, а не воздуха может не хватить для достижения того уровня комфорта, к которому вы привыкли. Домовладельцам рекомендуется провести энергетический аудит дома, чтобы оценить, где можно сделать улучшения для повышения эффективности существующей системы отопления, вентиляции и кондиционирования воздуха. Эти изменения могут фактически накапливать и, возможно, уменьшить вашу предполагаемую потребность в подогреве пола.

В некоторых случаях «теплый пол» может быть скорее дополнительным, чем универсальным решением. Помните теорию о том, что системы теплого пола равны более низким настройкам термостата? Исследование, проведенное Канадской ипотечной и жилищной корпорацией, свидетельствует об обратном. Изучая модели использования 50 домовладельцев в Новой Шотландии, CMHC определила, что эти люди «[не] устанавливали свои термостаты значительно ниже, чем домовладельцы с другими типами систем отопления».

Если ваше основное обоснование для установки системы подогрева пола заключается в том, что это приведет к долгосрочной экономии за счет сокращения ваших счетов за коммунальные услуги, другие решения, такие как зонирование системы или солнечные батареи, могут оказаться более рентабельными.И помните, что система подогрева пола не способствует охлаждению вашего дома в летнее время.

Домовладельцы также могут предположить, что, поскольку система лучистого теплого пола может рассматриваться (и финансироваться) как улучшение дома, ее установка немедленно повысит стоимость их дома. Нет никаких доказательств того, что теплый пол положительно или отрицательно влияет на стоимость недвижимости. Напольное отопление даже не отслеживается в ежегодном отчете о соотношении затрат и стоимости, выпускаемом Hanley Wood Media, издателем журнала Remodeling Magazine.Возможно, риэлторы должны учитывать слишком много переменных, чтобы окончательно заявить, что система лучистого отопления может добавить или вычесть из любой заданной запрашиваемой цены. Тем не менее, покупатели жилья, стремящиеся к экологичности, ставящие во главу угла экономию энергии или абсолютно нуждающиеся в системе подогрева полов, будут готовы платить больше за дом, в котором она есть.

Домовладельцы также должны знать о трудностях и затратах, связанных с ремонтом систем обогрева полов. Полы, а также черновой пол, возможно, придется удалить просто для оценки, а тем более для решения проблем с системой.А поскольку большинство систем лучистого теплого пола являются гидравлическими, в которых излучающие элементы системы не являются электрическими, а состоят из низкопрофильных труб из PEX, по которым перекачивается горячая вода, это означает дополнительные водопроводные трубы и дополнительную вероятность поломки труб и утечек. Влага под вашим домом может повредить ваш фундамент, создать привлекательные условия для термитов и других вредных насекомых, испортить ковровое покрытие и деформировать паркетные полы.

Итак, какой вердикт?

В общем, независимо от того, насколько вы ненавидите ощущение холодного пола с утра, установка системы подогрева пола может не иметь смысла как отдельный проект модернизации.Но, в зависимости от ваших приоритетов и вашего бюджета, пол с подогревом может быть идеальным компонентом капитального ремонта или если вы планируете новое строительство.

Next > 10 домашних хаков для каждой комнаты в вашем доме

Термостаты, реле, трансформаторы и датчики пола для обогрева пола. Программируемые или непрограммируемые — Термостаты линейного напряжения — 120, 208, 240 В — Цифровые или механические — Программируемые или непрограммируемые

  1. Напольный термостат Th215-AF-120S / U 120 В

    Honeywell (Aube Technologies) Программируемый термостат Line Volt на 7 дней с датчиком температуры пола и окружающей среды — 4 провода — 16.7 А — 120 В — Однополюсный — Для электрического (окружающего) отопления и теплого пола

    96,53 долл. США

  2. Th215-AF-240S / U 240V Напольный термостат

    Honeywell International (Aube Technologies) Программируемый термостат с датчиком температуры пола / окружающей среды для систем электрического теплого пола — 16.7 А — 240 В — DP — NO GFCI — ЖК-экран с подсветкой

    99,40 долл. США

  3. ES Warm Tiles ColorTouch Термостат

    Программируемый настенный термостат EasyHeat Dual-Voltage 120/240 В, 15 А для обогрева пола — 3.5-дюймовый цветной сенсорный экран — Включает в себя встроенный прерыватель цепи замыкания на землю (GFCI) на 5 мА — В комплект входит провод датчика — Зарегистрировано в UL

    172,35 $

  4. ESW WiFi WarmTiles ColorTouch Термостат

    EasyHeat WiFi Enabled (удаленное управление через веб-браузер, смартфон / планшет Android / iOS) Программируемый настенный термостат для обогрева пола с двойным напряжением, 120/240 В, 15 А — 3.5-дюймовый цветной сенсорный экран — 5 мА GFCI — Провод датчика в комплекте — Зарегистрировано в UL

    223,79 $

  5. 088L5135 Силовой модуль с GFCI

    Модуль питания Danfoss с GFCI — 15 А — Может использовать до 5 модулей питания на термостат — Для использования только с программируемыми термостатами LX

    118 долларов.88

  6. 088L5137 LX205 Напольный термостат

    Danfoss LX Термостат для подогрева пола с датчиком пола — 120 В / 240 В / 60 Гц — 15 А (1800 Вт при 120 В и 3600 Вт при 240 В) — Диапазон температур от 40 до 104 F — Непрограммируемый — Класс A GFCI (отключение 5 мА) — Включает датчик температуры пола с 10-футовым датчиком Свинец

    124 доллара.36

  9. Термостат тепла пола Th215-AF-GA

    King Electric 120 В и 240 В — Программируемый — Honeywell Electric (Окружающий) термостат для обогрева и подогрева пола с 5 мА GFCI — включает 15-футовый датчик пола AC112-01 — 7 дней, 4 периода времени в день — 2 температуры.настройки — 1800 Вт при 120 В или 3600 Вт при 240 В-15 А

    $ 231,66

  11. Термостат Th215-AF-GA / U 120/240

    Honeywell International (Aube Technologies) Программируемый электрический (комнатный) термостат для обогрева и подогрева пола с GFCI, включает 15-футовый датчик пола AC112-01 — 7 дней, 4 периода времени / день, 2 температуры.настройки — 1800 Вт при 120 В или 3600 Вт при 240 В

    $ 206,33

  12. Th214-AF-GA термостат на 120 или 240 вольт

    Honeywell International (Aube Technologies) Белый термостат EasyStat с двойным напряжением и 5 мА, GFCI, класс A — 120 или 240 В — Непрограммируемый для системы электрического обогрева пола.1800 Вт при 120 В или 3600 Вт при 240 В. Включает AC112-01 15-футовый датчик пола-4 провод

    182,53 долл. США

  13. 088L5130 LX Программируемый термостат

    Danfoss LX Термостат для подогрева пола с датчиком пола — 120 В / 240 В / 60 Гц — 15 А (1800 Вт при 120 В и 3600 Вт при 240 В) — Диапазон температур от 40 до 104 ° F — Программируемый — Большой дисплей с подсветкой — GFCI класса A (срабатывание 5 мА) — Включает Датчик температуры пола с проводом 10 футов

    170 долларов.50

  18. 088L5136 LX205T Термостат сенсорного экрана

    Danfoss LX Термостат для подогрева пола — 3.5-дюймовый цветной экран с интерактивным сенсорным управлением — 120 В / 240 В / 60 Гц — 15 А (1800 Вт при 120 В и 3600 Вт при 240 В) — Диапазон температур от 40 до 104 F — Программируемый — Класс A GFCI (отключение 5 мА)

    228,38 долл. США

  19. 088L5140 LX205T Wi-Fi термостат

    Программируемый термостат для теплого пола Danfoss LX — Удаленный доступ в Интернет через веб-браузер или приложения iOS / Android — 3.5-дюймовый цветной экран с интерактивным сенсорным управлением — 120 В / 240 В — 15 А (1800 Вт 120 В или 3600 Вт 240 В) — 40-104F Темп. Диапазон — класс A GFCI (отключение 5 мА)

    292,52 долл. США

  20. Программируемый термостат FGS 120/240 В переменного тока

    EasyHeat Warm Tiles Dual-Voltage 120/240 Volt — 15 A Настенный термостат для обогрева пола — Большой ЖК-дисплей с синей подсветкой — Полное программирование на 5/2 или 7 дней — Включает защиту класса A (персональный) GFCI — Провод датчика в комплекте — Вкл / Выкл Коммутатор — зарегистрирован в CSA

    116 долларов.95

  22. Подпись 120/240 вольт WiFi термостат

    Nuheat 7-дневный программируемый tstat подогрева пола — 120/208 / 240V 50 / 60hz 15A Резистивная нагрузка — 1800W 120V / 3600W 240V — GFCI Class 5 ma Уровень срабатывания — 41-104F Temp Range, Wi-Fi 802.11 b / g / n — сенсорный экран с диагональю 3,5 дюйма, 320 x 480 пикселей — Включает датчик AC0008 — Номер детали: AC0055

    223,68 долл. США

  23. HOME AC0056 Термостат с сенсорным экраном

    Программируемый термостат Nuheat на 120/240 В с двойным напряжением — 3.5-дюймовый цветной экран 320×480 пикселей — Программирование на 7 дней — Встроенный GFCI класса A — Совместимость с любой системой электрического теплого пола, использующей датчик 10 кОм, включая датчик 15A — Номер детали: AC0056

    175,81 долл. США

  24. Элемент Непрограммируемый термостат

    Цифровой термостат двойного напряжения Nuheat — Простое повышение или понижение температуры любой системы электрического теплого пола с помощью датчика 10 кОм — Встроенный GFCI класса A — Номер детали: AC0057

    109 долларов.23

  25. Термостат для теплой плитки FG 120/240 В переменного тока

    EasyHeat Dual-Voltage 120/240 В, 15 А, настенный термостат для обогрева пола — Большой ЖК-дисплей с синей подсветкой — Непрограммируемая ручная регулировка температуры — Включает защиту класса A (персональная) GFCI — Провод датчика в комплекте — Выключатель — Включен в список CSA

    69 долларов.31 год

Когда умный термостат — не лучший выбор

Первым блокбастером умного дома был термостат, бесспорный чемпион в области наименее сексуальной бытовой техники.Термостат Nest, выпущенный в 2011 году, стал настоящим открытием с поразительно красивым внешним видом и встроенным искусственным интеллектом для программирования. Но настоящей загвоздкой оригинального Nest была его хваленая способность снизить до 30% ваших счетов за отопление и охлаждение дома. Если ваш дом расположен в месте, где экстремальные температуры в любом направлении могут привести к огромному счету в сотни долларов в месяц, текущее гнездо в 250 долларов (или любой другой выбор в нашем руководстве по интеллектуальным термостатам) — это покупка, за которую можно заплатить сам в сбережении довольно быстро.

Тем не менее, интеллектуальные термостаты дают наилучшие результаты только в том случае, если система климат-контроля вашего дома использует печь и / или центральное кондиционирование воздуха. Если в вашем доме нет системы кондиционирования, если вы используете паровые или водяные радиаторы или теплые полы, умный термостат вряд ли сэкономит вам много энергии или денег.

Что делает умный термостат умным

Умный термостат считается умным, потому что он может проактивно управлять вашей системой климат-контроля, чего не могут сделать традиционные термостаты.Старый термостат с круговой шкалой позволяет вам установить желаемую температуру, а затем дает команду обогреву или кондиционеру включиться, пока ваш дом не достигнет этой температуры в результате обогрева или охлаждения. Это означает, что вам обычно приходится поворачивать термостат вверх и вниз в течение дня, чтобы обеспечить комфорт в вашем доме. Программируемый термостат добавляет возможность создавать расписание для автоматических регулировок, так что вы можете менять установленную температуру в течение дня и ночи, но эти регулировки ограничены тем, что может делать умный термостат.

Некоторые интеллектуальные модели могут изучать расписание вашей семьи и предугадывать, какие настройки вы предпочитаете в течение дня, и даже могут настраиваться автоматически. Умные термостаты также могут рассчитать, сколько времени требуется вашей конкретной системе, чтобы обогреть и охладить ваш дом, и затем использовать это для планирования. Кроме того, интеллектуальные термостаты могут определять, когда членов вашей семьи есть или нет, используя комбинацию датчиков присутствия и геолокации, используя беспроводные сигналы вашего смартфона, чтобы определить, где вы находитесь.А умный термостат позволяет вносить корректировки на лету с помощью приложения устройства или голосового помощника, такого как Alexa.

Как умные термостаты экономят энергию и деньги

Дэн Холохан, основатель сайта HeatingHelp.com и автор нескольких книг по домашнему отоплению, говорит, что наиболее важным инструментом для умных термостатов является их осведомленность о том, где вы и ваша семья находитесь. «Для умных термостатов большой прорыв в том, что они знают, что вас нет дома, и поэтому могут отключиться, когда вас нет рядом», — говорит он.Большинство умных термостатов содержат датчик присутствия, поэтому, если вы не пройдете мимо них, они могут решить, что вас нет дома, и выключатся. У них также может быть доступ к небольшим удаленным датчикам температуры и присутствия, размещенным вокруг вашего дома. И, наконец, интеллектуальные термостаты подключаются к Интернету, поэтому их можно предупредить, когда вы (фактически, ваш смартфон) покидаете домашнюю сеть Wi-Fi и отправляетесь в школу, на работу или в парк, а затем снова, когда вы вернетесь домой. Во время вашего отсутствия ваша система отключается, вместо того чтобы тратить энергию.«Ничто так не экономит энергию, как то, что не работает», — говорит Холохан.

Помимо выключения тепла или уменьшения мощности переменного тока, когда вас нет рядом, интеллектуальные термостаты экономят энергию, изменяя заданную температуру небольшими способами, иногда, когда вы этого не замечаете, поэтому вы этого не делаете. т использовать столько энергии. Специалисты в области климат-контроля называют этот процесс «откатом назад».

Лучшие модели по возможности отключаются, чтобы получить несколько процентных пунктов экономии здесь и еще несколько там, и в целом они способны радикально изменить ваши счета за климат-контроль.Например, обучающийся термостат, такой как Nest, определяет, сколько времени нужно, чтобы охладить или обогреть ваш дом, а также насколько сильно на это влияет внешняя температура, и в результате термостат включает вашу систему в последний возможный момент и включает выключите его как можно раньше. Напротив, стандартный программируемый термостат просто изменяет температуру на основе интервального таймера.

Почему в некоторых домах нет выгоды

Процесс внесения небольших корректировок или откатов хорошо работает с центральными системами кондиционирования воздуха, а также с системами отопления на основе печей, которые нагреваются горячим воздухом.Другое дело — системы лучистого отопления.

Подавляющее большинство домов в США — около 90% Холохана — имеют печи, которые нагревают воздух, а затем обдувают им дом, чтобы было теплее. И, как отмечает Холохан, это ужасно неэффективно. «Воздух — очень плохая штука для передачи тепла, поэтому в изоляционных материалах так много воздуха», — говорит он. Печи очень быстро нагревают пространство, но их нужно часто запускать, чтобы в доме по-прежнему было тепло. В результате умный термостат может легко найти способы экономии энергии, отключая нагрев до тех пор, пока он не понадобится.

Напротив, дома, использующие водяное или водяное лучистое отопление, полагаются на бойлер для нагрева воды, а затем ее отправки по дому в зависимости от тяжелых чугунных радиаторов, плинтусов или лучистых полов. Лучистое тепло намного эффективнее, чем системы с принудительной подачей воздуха. «Radiant не нагревает воздух, — говорит Холохан. «Речь идет об управлении тепловыми потерями людей — вы знаете, мы все радиаторы. Большая часть тепла нашего тела теряется из-за передачи лучистой энергии вещам, которые холоднее нас.Вот почему они накидывают эти серебряные майларовые одеяла вокруг марафонцев в конце забега ». В то время как системы с принудительной подачей воздуха нагревают воздух, излучающие системы в первую очередь нагревают людей, а также мебель, ковры и другие предметы в комнате с помощью инфракрасного излучения.

Проблема интеллектуальных термостатов заключается в том, что излучающие системы нагреваются и охлаждаются медленно, поэтому существует гораздо меньше возможностей использовать задержки. Например, для теплого пола может потребоваться день или даже несколько дней, чтобы нагреть пол до нужной температуры, и поэтому после снижения температуры на несколько часов потребуется много часов, чтобы снова восстановиться.Для сравнения, система принудительного горячего воздуха может обогреть комнату за 20 минут. Некоторые интеллектуальные термостаты имеют встроенное программное обеспечение, которое теоретически рассчитывает время нагрева и охлаждения, после чего они соответствующим образом корректируются; однако, поскольку многие излучающие системы работают непрерывно, у таких систем просто не так много возможностей для повышения эффективности. Кроме того, поскольку лучистое тепло нагревает людей и мебель, а не воздух, а термостаты измеряют только температуру воздуха, термостаты в любом случае не столь эффективны в этой ситуации.«С излучающей системой действительно сомнительно, что вы получите значительную экономию», — говорит Холохан.

Почему вы все равно можете выбрать умный термостат

Умные термостаты — это в первую очередь экономия энергии. Но в зависимости от вашего дома они могут не иметь смысла — например, если вы установите термостаты и датчики на сумму 1000 долларов только для того, чтобы сэкономить кумулятивную сумму в 100 долларов в год на своих счетах.

Но для некоторых людей денежные соображения могут быть менее важны, чем удобство, которое приносит интеллектуальный термостат.Для некоторых людей возможность использовать приложение, чтобы следить за отпуском или арендуемым домом, контролировать только определенную комнату в доме или контролировать температуру до того, как куда-то приехать, может стоить входной платы.
