Решить проблему с нестабильным давлением в водопроводной сети поможет установка гидроаккумулятора. Для простого обывателя нарушения в центральной магистрали при подаче воды не так значимы, но современная бытовая техника, которая предусматривает прямое подключение к ней, очень чувствительна.

Любые отклонения от норм приводят к выходу из строя дорогостоящего оборудования. Поэтому необходимы мероприятия для предотвращения неприятных сюрпризов и лишних расходов.

Посмотрите видео о гидроаккумуляторе для водоснабжения

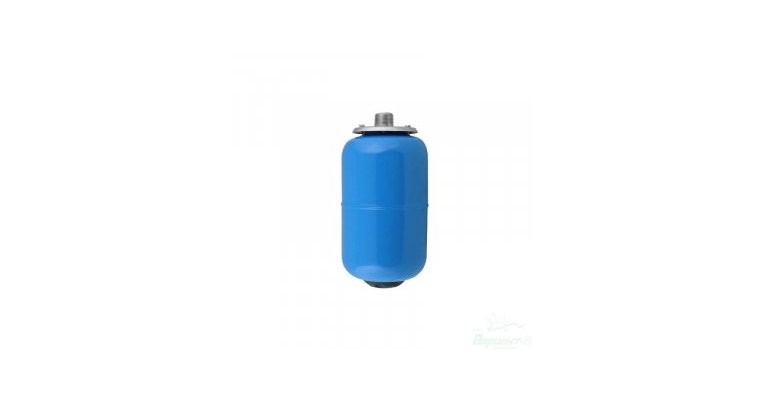

Что представляет собой гидроаккумулятор для водоснабжения

Гидроаккумулятор представляет собой металлическую ёмкость с грушеобразной резиновой мембраной внутри. Конструкция бытовых моделей предусматривает заполнение пространства между мембраной и внутренней стенкой корпуса воздухом (1,5 бар). В промышленных устройствах используется инертный газ.

Функция гидроаккумулятора заключается в резервировании некоторого количества воды с последующей её выдачи при необходимости. Тем самым прибор поддерживает в системе нужное давление.

Устройство является узлом целой системы, куда входят и другие элементы:

• циркуляционный насос;

• напорная труба;

• система автоматики.

Обустройство водопровода по данной схеме осуществляется специалистами, ведь к подбору комплектующих узлов и установке предъявляются строгие требования. Любые отклонения по диаметру трубы, регулировке реле давления и другим работам приводят к поломке всей системы.

Преимущества оснащения водопровода гидроаккумулятором

• при пуске воды из крана или лейки душа отсутствует пульсация струи, шумы в трубах;

• предотвращается быстрое изнашивание запорной арматуры из-за нестабильного давления в трубопроводе;

• вся установленная автоматика на водопроводе и техника работает надлежащим образом без перегрузок;

• появляется запас воды, который можно использовать при отключении центральной магистрали (в случае ремонта и техобслуживания трассы).

Если вода поступает из скважины, устройство снижает нагрузку на циркуляционный насос, предотвращая его преждевременный расход ресурса и поломку. Помимо этого экономится расход электроэнергии на процесс закачки (до 20%).

Виды гидроаккумуляторов

Выпускаемые гидроаккумуляторы отличаются конструктивными элементами. Чаще для регулировки давления в трубопроводе используется энергия сжатого газа. Не менее эффективными считаются пружинные и грузовые аккумуляторные устройства.

Классифицируются аккумуляторы для водоснабжения по нескольким принципам.

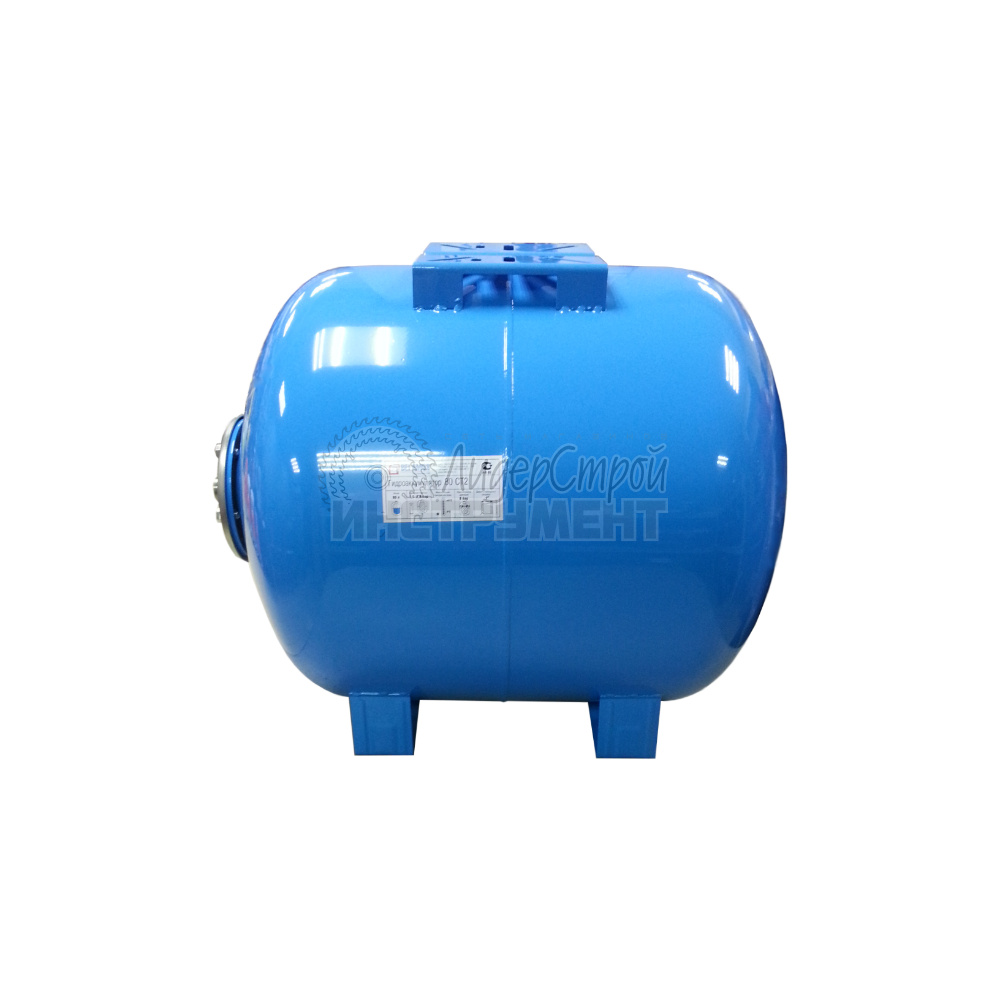

• По способу установки приборы подразделяются на горизонтальные и вертикальные. Принцип функционирования у них одинаковый, равно как и основная конструкция. Модели с горизонтальным размещением имеют крепления для наружного насоса. Вертикальные аккумуляторы оснащены клапаном, выводящим воздух из системы. Выбор модели основывается на особенностях помещения, в которых планируется установка.

• По способу накопления энергии оборудование бывает:

— с пневматическим накопителем, который функционирует на принципе сжатого газа; конструкция может быть поршневой, баллонной (груша), мембранной;

— с механическим накопителем в пружинном или грузовом исполнении.

• По объёму бака модели представлены в широком ассортименте от 2 до 500 литров. Для типовой квартиры подойдёт ёмкость 50 л, а для большого частного дома – 80, 100 л.

• По назначению оборудование бывает:

— для холодной воды;

— для горячей воды;

— для отопления.

Как выбрать гидроаккумулятор?

При выборе гидроаккумулятора важно продумать все факторы, оказывающие на его параметры влияние. Для начала нужно составить схему, где будет обозначаться вся бытовая техника, подключённая к водопроводу. Точки забора воды также учитываются (краны, душ, ванна и др.). На выбор объёма бака играет роль количество членов семьи, ведь все пользуются водой. Для 3-х человек подойдёт бак 24 литра, при этом усчитаны и точки забора, и элементарная бытовая техника. Если планируется помимо регулировки давления создавать резерв воды, то лучше остановиться на моделях 80-100 литров. Габариты помещения также играют решающую роль при выборе модели.

Популярные производители:

• Джилекс;

• Reflex;

• Zilmet;

• Cimm;

• Wester Wav.

Гидроаккумулятор своими руками

Для мастеровитого хозяина и эта задача окажется посильной, но только в том случае, когда есть определённые знания и опыт монтажа сложных водопроводных систем.

В процессе работы потребуются следующие материалы:

• пустой газовый 50 литровый баллон;

• каучуковая оболочка гидроаккумулятора на 30 или 40 литров.

Этапы монтажа

1. Для начала нужно срезать с верхней части баллона вентиль. Края среза аккуратно выровнять.

2. Тщательно вычистить внутренние стенки до металла.

3. Обработать очищенную поверхность фосфатным преобразователем и после просушки грунтовкой.

4. Приварить в полученное отверстие после среза вентиля кольцо-контрфланец. Кольцо должно быть изготовлено из листовой стали (5-6 мм), а параметры соответствовать параметрам фланца гидроаккумулятора для соединения к системе.

5. Место стыковки кольца и стенок баллона отполировать до блеска.

6. В донной части газового баллона сделать врезку автомобильного ниппеля.

7. Внутренние стены баллона покрыть эпоксидным лаком. Дать основательно просохнуть на протяжении 7-10 дней.

8. Поместить каучуковую оболочку внутрь баллона.

9. Установить фланец.

Самодельный аккумулятор готов. Остаётся закачать воздух и проверить фланцевое уплотнение на предмет утечки. Далее выставляется по манометру давление, и оборудование подключается к водопроводу. Желательно оснастить такую систему реле давления для выполнения регулировки.

Похожие новости

Гидроаккумулятор

Содержание статьи:

Виды гидроаккумуляторов

Классификация гидроаккумуляторов на виды зависит от их основных параметров:

1. 1. в зависимости от способа установки гидроаккумуляторы подразделяются на горизонтальные и вертикальные. Принципиальных отличий между ними нет. Принцип работы тоже одинаковый. У горизонтального гидроаккумулятора имеется крепление для наружного насоса. Прибор вертикальной конструкции больших объемов обладает клапаном для вывода воздуха из системы водоснабжения. Выбор исполнения гидроаккумулятора зависит только от размеров помещения, где его планируется устанавливать;
   2. в зависимости от способа накопления энергии, гидроаккумуляторы существуют:
      • с пневматическим накопителем (работающие на принципе сжатия газа под давлением воды и наоборот), которые в свою очередь подразделяются на мембранные, с баллоном (или грушей) и поршневые. Поршневые гидроаккумуляторы, как правило, недорогие, хотя работают на больших объемах (до 600 л). Мембранный аккумулятор очень удобен в использовании, так как обладает небольшим размером. Что же касается баллонного гидроаккумулятора, то большинство потребителей предпочитают именно его. Потому, что емкость в таком устройстве, а также резиновую грушу для него можно быстро и что самое главное, самостоятельно, заменить. Изделие несложно в использовании и долговечно;
      • с механическим накопителем которые, в свою очередь, подразделяются на грузовые и пружинные. Пружинные и грузовые гидроаккумуляторы работают на кинетической энергии груза или пружины. Такие устройства имеют ряд недостатков, такие как, инерционность системы, громоздкая конструкция, но не требуют внешних источников питания и зарядки;

1. в зависимости от объема различают гидроаккумуляторы на 2, 5, 24, 50, 80, 100, 150, 200, 300, 500 л. Для большого дома подойдут устройства объемом на 80 или 100 л. Прибор на 50 л – идеален для стабилизации давления в системе водоснабжения типовых квартир. Цена на гидроаккумулятор 50л может быть разной. Стоимость напрямую зависит от производителя. Купить гидроаккумулятор данного объёма можно в специализированном магазине;
2. в зависимости от назначения различают гидроаккумуляторы:
   • для холодной воды;
   • гидроаккумуляторы для горячей воды;
   • расширительный бак для отопления, основная функция которого — регулировка давления в трубопроводе.

Обратите внимание! Ни одна система отопления не монтируется без расширительного бака. Правильный выбор гидроаккумулятора и его настройка – залог безаварийного и комфортного существования на даче.

.

Виды, принцип действия

Нам нет нужды рассматривать, как производится ремонт гидроаккумулятора. Подобное должно заботить профессионалов. Кстати, в настоящее время существует немало специализирующихся на ремонте организаций, готовых произвести работы с любыми устройствами. Нам же достаточно знать, вкратце устройство гидроаккумулятора и как он работает. Ниже мы рассмотрим его виды и принцип действия.

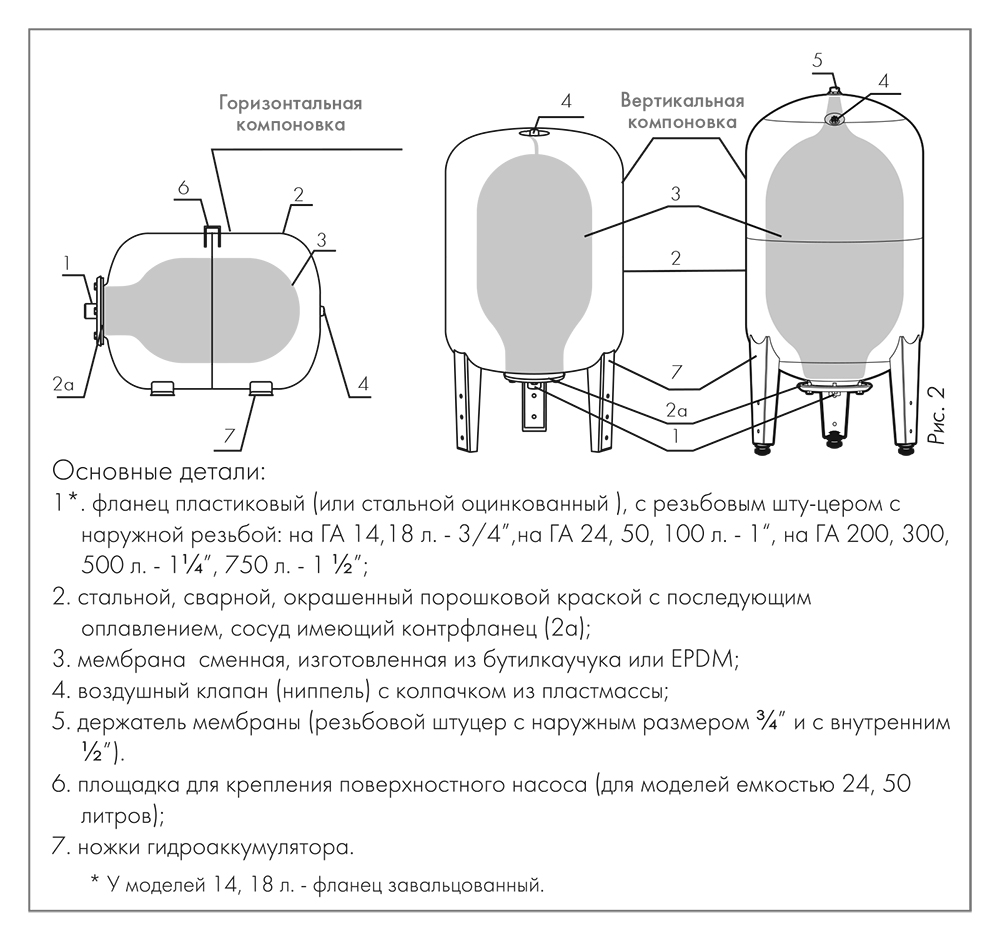

Устройство гидроаккумулятора мембранного типа

Самое основное назначение всех устройств – копить гидравлическую энергию, чтобы потом отдать ее системе домашнего водоснабжения. В настоящее время выделяют две основных разновидности баков – мембранный и баллонный. Что касается баллонного типа, то это бак, который имеет баллон, выполненный из каучука.   При воздействии сильного давление воздух насыщает пространство около баллона, а сам баллон наполняется водой. Постепенно показатель давления в баке растет. Если возникает необходимость, воздух, который находится у баллона, начинает выталкивать воду. Она поступает в систему домашнего водоснабжения.

Если рассматривать аккумуляторы мембранного типа, то они имеют разделенное пространство с помощью мембраны с эластичными свойствами. Одна половина содержит воздух. В другой половине находится вода. Воздух выталкивает воду, чтобы она поступила в систему.

Гидроаккумулятор первого типа считают более надежным, а также практичным. Кстати, если вы захотите самостоятельно поменять баллон, то сможете это сделать, не вызывая мастера.

Гидроаккумулятор баллонного типа

Часто предлагается гидроаккумулятор из нержавеющей стали. Это хороший вариант, так как  априори нержавеющая сталь выступает как прочный и долговременный материал. Также можно сразу купить насос с гидроаккумулятором. Если вас интересует цена, то можно выбрать наиболее приемлемый вариант, в зависимости от того, где устройство будет применяться.

Многие отмечают, что для того, чтобы понять принцип действия ресивера, достаточно внимательно приглядеться и все. Можно даже не прибегать к помощи инструкции. Схема весьма проста. Для человека, имеющего хотя бы небольшой опыт работы с механическими устройствами, разобраться с работой гидроаккумулятора не представит особой сложности.

Схема принципа работы устройства

Гидроаккумулятор имеет сварной стальной сосуд, который покрывается особенной краской. Она способствует защите от коррозии. Тут же находится мембрана из каучука, а также воздушный клапан. При помощи фланца из стали аппарат соединен с системой домашнего водоснабжения.

Важно! При выборе бака, необходимо учитывать, тип и марку насоса. От этого напрямую зависит его емкость

Чтобы не купить бак, который впоследствии придется поменять, лучше сразу же обратиться за помощью к специалисту. Он произведет расчет и даст рекомендации не только по объему, но и марке бака и другим элементам.

Некоторые производят установку самостоятельно. Это вполне возможно, но важно знать, что подобная работа требует усердия и некоторых навыков. Кроме этого, лучше заранее ознакомиться с информацией, которая доступна широкому кругу потребителей в интернете. Можно почитать отзывы и подробную пошаговую  инструкцию.

Буквально все владельцы домов должны опираться на определенные рекомендации, прежде чем купить гидроаккумулятор:

• насос будет включен гораздо чаще в системе, в которой бак с меньшим объемом;
• большой бак реально использовать как накопитель воды, если будет прекращено электропитание;
• гидроаккумулятор, который имеет небольшой объем, часто способствует скачкам давления, происходящим внутри системы.

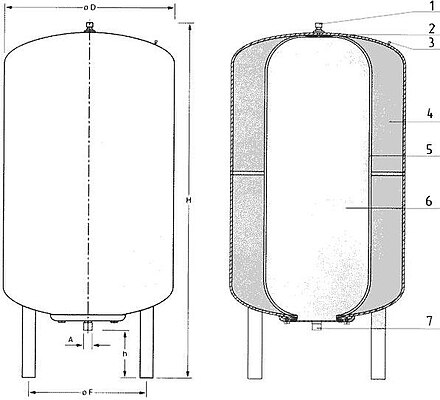

Как устроен и работает гидроаккумулятор

Устройство гидроаккумулятора достаточно простое, он состоит из металлического бака, который разделен внутренней резиновой мембраной на две камеры – для воды и воздуха.

Для изготовления мембраны используется прочный бутил, стойкий к механическим повреждениям, химическим и биологическим воздействиям, который полностью соответствует санитарным и гигиеническим нормам.

Фиксация мембраны к корпусу выполняется при помощи фланца с клапаном впуска.

Насосная станция подает сжатый воздух в гидроаккумуляторный бак. При заборе жидкости из системы воздушная прослойка снижает внутреннее давление в гидробаке и предотвращает возможный разрыв мембраны. Подача воды в устройство осуществляется через входной патрубок.

Соединительный трубопровод и напорный патрубок по размеру должны полностью совпадать, чтобы предотвратить возможные гидравлические потери в трубопроводе.

В устройствах объемом свыше 80 литров установлен специальный клапан для вывода воздуха из жидкости. Для малолитражных приборов емкостью 24 литра рекомендуется устанавливать дополнительный элемент – переходник или кран.

Как работает бак, подключенный к системе? Принцип работы гидроаккумулятора предусматривает следующее:

1. Насос под высоким давлением нагнетает воду в мембрану. После достижения допустимого уровня давления реле подает сигнал об отключении оборудования.
2. При незначительном падении давления подающее оборудование включается в автоматическом режиме и цикл повторяется. Грамотная настройка реле давления позволяет регулировать допустимую частоту включений.
3. В процессе работы бака воздушные массы могут скапливаться внутри мембраны, что приводит к снижению эффективности эксплуатации прибора. В этом случае проводится профилактика бака для стравливания остаточных воздушных масс. Периодичность мероприятий определяется внутренним объемом бака и частотой его использования.

Как выполнить расчет давления воздуха в гидроаккумуляторе

Какое давление воздуха в гидроаккумуляторе должно быть изначально? Если он установлен у Вас в подвале, то минимальное значение давления можно запросто посчитать. Для этого берем высоту в метрах от верхней точки системы водоснабжения до подвала. Например, для дома из двух этажей это около 6–7 метров. Затем прибавляем к данному числу 6 и делим на 10. В результате получим необходимое нам значение в атмосферах. Так, например, для двухэтажного дома расчетная величина минимального давления воздуха в гидроаккумуляторе составляет (7 + 6 )/ 10 = 1,3 атмосферы. Если давление в гидроаккумуляторе будет меньше этого значения, то вода из него на второй этаж поступать не будет. Завышать эти значения также не следует, в противном случае в гидробаке просто не будет воды. Устанавливаемое производителями давление воздуха обычно составляет 1,5 атм., но может получиться и так, что в приобретенном Вами гидроаккумуляторе величина давления окажется другой. Поэтому следует сразу после покупки проверить давление воздуха внутри гидроаккумулятора при помощи обыкновенного манометра, подсоединив его к ниппелю гидробака, и в случае необходимости увеличить давление при помощи автомобильного насоса. При использовании гидробака в сочетании с насосом давление воздуха в нем долно быть таким же, как величина нижнего предела включения насоса. А о том, что такое нижний и верхний пределы (пределы включения и выключения насоса, соответственно) и как они регулируются, мы рассказывали в статье о .

Как работает водяной теплоаккумулятор

водяной аккумулятор для отопления выполняет следующие задачи:

• накопление энергии;
• стабилизация температуры рабочей жидкости;
• уменьшение количества загрузок топки;
• увеличение КПД котла;
• уменьшение расхода горючего.

Как один прибор может выполнять столько функций? На самом деле все достаточно просто, ведь все эти процессы взаимосвязаны.

В результате применения теплоаккумулятора вы получаете одни преимущества. Ваша система будет стабильной, а ее эксплуатация менее хлопотной, ведь подбрасывать дрова каждые четыре часа – не вариант для постоянного жилья.

Накопление энергии происходит в те моменты, когда горит огонь. При отсутствии ГА, вода в контуре может нагреться сверхнеобходимого, ведь некуда девать излишки тепла. А после того как горение прекращается и топливо начинает тлеть, температура рабочей жидкости уменьшается. Получается, что в батареях постоянно происходят скачки, соответственно, в помещении тоже. В общем, ничего хорошего. Читайте также, о том  и почему.

То есть, водяной теплоаккумулятор для отопления одновременно забирает излишки тепла и выравнивает температуру в контуре. К тому же вода вбирает в себя практически всю энергию, высвобождающуюся в процессе горения. В трубу вылетает малая ее часть. Накопленная энергия никуда не исчезает, она отдается в виде теплой воды в контур, который, в свою очередь, греет воздух в помещении. Пока вода в ГА остынет, пройдет какое-то время, которое отсрочит следующую загрузку топлива в котел. Это экономит ваше время и деньги, при этом не надо переживать, что система неожиданно разморозится.

Как подключить гидроаккумулятор для отопления правила расчета и схема

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является расширительный бак или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

• Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
• На участке между насосом и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
• Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
• Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
• Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

• е – коэффициент расширения воды – 0,04318;
• С – общий объем системы отопления;
• Pi – начальное давление;
• Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

В данном случае оптимально подобрать гидроаккумулятор общим объемом 50 л.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

dearhouse.ru

Основные задачи устройства

Чтобы знать, как выбрать гидроаккумулятор, важно четко представлять, какие задачи он может решать. Итак, гидроаккумулятор решает следующий ряд задач: . гидроаккумулятор призван поддерживать заданный уровень давления воды внутри системы;
гидроаккумулятор-ресивер должен уменьшать число включений насоса;
гидроаккумулятор призваны снизить вероятность того, что в системе будут гидравлические удары;
гидроаккумулятор сохраняют определенный запас воды, если электроэнергия по каким-то причинам отсутствует.

• гидроаккумулятор призван поддерживать заданный уровень давления воды внутри системы;
• гидроаккумулятор-ресивер должен уменьшать число включений насоса;
• гидроаккумулятор призваны снизить вероятность того, что в системе будут гидравлические удары;
• гидроаккумулятор сохраняют определенный запас воды, если электроэнергия по каким-то причинам отсутствует.

При этом очень важно, если существуют какие-то неисправности гидроаккумулятора, их нужно тут же устранять. Это поможет избежать тяжелых последствий и несчастных случаев.

Итак, если внимательно приглядеться к задачам, которые решают гидроаккумуляторы для водоснабжения, можно прийти к выводу — они способны продлевать срок  эксплуатации насоса на  продолжительное время. Кроме этого, гидроаккумуляторы для водоснабжения нередко необходимы для резервного пополнения воды. Это очень удобно и практично. При этом неважно, какой у вас горизонтальный  или вертикальный гидроаккумулятор. Его работа будет зависеть от настройки и области применения.

Если учесть, что гидроаккумулятор (вернее его бак) имеет полезный объем в районе сорока процентов, то мы может узнать, сколько получиться «запасной» воды. Самый оптимальный объем бака, который лучше купить – сто литров. Нет никакой надобности стараться купить большой бак, если он не будет эксплуатироваться на полную мощность.

Важно! Если в доме проживает всего два человека, то им вполне достаточно приобрести гидроаккумулятор на 24 литра.

Расчет остаточно прост. Он подтвержден практикой. Если же проживает три человека, можно приобрести бак на 50 литров

Ну а для четырех человек надо обращать внимание на баки от 80 литров и выше. Наверное, нет никакой необходимости приобретать большой бак для семьи из двух человек

Это может обойтись дороже как при покупке, так и во время эксплуатации.

Принцип работы гидроаккумулятора

Рабочие элементы гидроустройства взаимодействуют друг с другом в таком порядке:

1. В подсоединенную к трубопроводу эластичную диафрагму поступает вода, водяная камера полностью заполняется и расширяется.
2. Воздушная смесь во внешней камере между стенками и самой диафрагмой сжимается из-за ограничения объема, достигая требуемого параметра сдавливания.
3. При открытии крана созданное давление внутри прибора выталкивает из эластичной диафрагмы водяной поток и пускает его по трубопроводу к нужному месту.
4. По мере уменьшения водяного запаса в камере давление в устройстве снижается до соприкосновения контактов специального контроллера. Этим он посылает сигнал насосному оборудованию, которое запускается и инициирует повторное заполнение гидробака. После этого контакты контроллера размыкаются.

Таким образом малый расход воды не приводит в действие водяной насос, давления гидробака вполне хватает на частые небольшие водные процедуры. Только опустошив водяную камеру устройства – а там может находиться до 100 л и больше воды – и снизив давление до минимального уровня, система запускает в действие насос.

Стоит прочитать:

Расчет объема

Как выбрать гидроаккумулятор для систем водоснабжения? Получить ответ можно, рассчитав ключевые параметры, прежде всего, объем.

Для выполнения расчетов оптимального объема гидробака необходимо сначала определиться, в каком назначении он будет использоваться, какие приборы могут устанавливаться для использования в различных целях. Часто их монтаж выполняется для того, чтобы исключить частое включение насоса.

• Гидроаккумуляторы также используются для поддержания давления в системе, когда насос находится в отключенном состоянии.
• Эти приборы нередко монтируются для обеспечения резерва воды.
• Некоторые владельцы устанавливают их с целью компенсировать пиковые значения при потреблении воды.

Если вы решили совместно со своей системой водоснабжения использовать гидроаккумулятор, то следует знать, что чем ближе насосное оборудование располагается к этому прибору, тем выше будет эффективности его работы.

Например, если насос размещен в подвальном помещении, рядом с ним располагается один гидроаккумулятор, а второй находится на чердаке, то можно увидеть, что на гидробаке, расположенном в верхней части дома, объем воды будет меньше, поскольку меньшим будет системное давление воды. Когда же в подвале или на первом этаже располагается гидроаккумулятор, то одинаковым будет уровень заполнения.

Выбирая гидроаккумулятор с целью исключить частые включения насосного оборудования, необходимо принимать во внимание некоторые факторы. . Специалисты не рекомендуют включать насос чаще, чем один раз в минуту

Системы водоснабжения бытового использования чаще всего оснащаются оборудованием, которое имеет производительность 30 литров в минуту. Принимая во внимание тот факт, что в устройстве от общего объема на воду приходится 50%, а остальное составляет воздух, аккумулятор емкостью 70 л может легко справиться с такой задачей.

Специалисты не рекомендуют включать насос чаще, чем один раз в минуту. Системы водоснабжения бытового использования чаще всего оснащаются оборудованием, которое имеет производительность 30 литров в минуту. Принимая во внимание тот факт, что в устройстве от общего объема на воду приходится 50%, а остальное составляет воздух, аккумулятор емкостью 70 л может легко справиться с такой задачей.

Когда гидроаккумулятор устанавливается для компенсации пиковых значений при потреблении воды, то во внимание необходимо принимать расходные характеристики, которые имеют точки потребления воды в доме.

• Туалет в среднем потребляет 1,3 литра в минуту.
• На душ норма потребления составляет от 8 до 10 литров в минуту.
• Кухонным мойкам воды требуется около 8,4 литра в минуту.

Когда имеется два туалета, то при одновременной работе всех источников их общее потребление составляет 20 литров. Теперь необходимо принять во внимание процент реального заполнения водой резервуара и факт того, что насос включается в час не более 30 раз. Имея такие результаты, можно считать, что гидроаккумулятора с емкостью 80 л вполне достаточно.

Роль в системе отопления

Основные задачи гидроаккумулятора:

• накопление в себе «излишков» теплоносителя при его расширении;
• удаление воздуха;
• восполнение объёма при возможных протечках или падении уровня воды (антифриза).

Существует два типа баков – открытого и закрытого типа. Второй вариант используется в большинстве современных отопительных систем. Это полностью герметичный гидроаккумулятор с мембраной или грушей (она используется в ёмкостях большого размера).

Устанавливаются гидроаккумуляторы только для отопления с циркуляционным насосом, так как эта система характеризуется высоким рабочим давлением.

Выбор оптимального объема бака

Объем гидроаккумулятора выбирается индивидуально с учетом общих потребностей конкретного домовладения

Важно знать, что объем, указанный в техническом паспорте, – это типовой размер гидробака. Следовательно, запаса жидкости в таком приборе – 50%, остальное – сжатый воздух

Не менее важными являются габариты бака. Так, бак на 100 литров представляет собой емкость высотой 85 см и диаметром 45 см, которая требует достаточно свободного места для монтажа.

При выборе объема гидробака учитывается среднесуточный уровень потребления воды с каждой водозаборной точки на количество потребителей:

• Производительность насосного оборудования от 1,6 до 2,1 куб.м/час, от 2 до 3 потребителей – бак объемом до 25 литров.
• Производительность оборудования до 3,6 куб.м/час, от 4 до 8 потребителей – бак объемом до 65 литров.
• Производительность оборудования до 5 куб.м/час, до 10 потребителей – бак объемом от 100 литров.

Гидроаккумулятор объемом на 25 литров способен обеспечить повседневные нужды для семьи из 3 человек. Такого объема достаточно для работы компактной системы: крана холодного водоснабжения, санитарного узла и водонагревателя. При эксплуатации дополнительной бытовой техники и оборудования объем емкости увеличивается.

Производители расширительных баков

Основными изготовителями гидроаккумуляторов являются марки: Джилекс, Wester, Reflex, Aquasystem, Zilmet, Беламос, Тополь, Unipres, Grundfos, Varem, Униджиби и STOUT.

Рассмотрим плюсы и минусы каждого из них:

• Джилекс. Это отечественный производитель. Продукция компании ориентирована на массового потребителя: при производстве гидроаккумуляторов Джилекс учитываются климатические особенности нашей страны, а также качество воды и требования самих покупателей. Недостатком гидроаккумуляторов этой фирмы специалисты называют излишний шум прибора во время работы. Неоспоримое достоинство – доступная цена. В специализированных магазинах можно приобрести расширительный бак Джилекс на 24, 50, 100,200 л;
• Unipres. Также отечественный бренд, демонстрирующий высокое качество продукции. Компания предлагает широкий модельный ряд гидроаккумуляторов различных объемов и конструкций;
• Неплохая продукция у фирм Беламос и Тополь. Эти крупные производители и импортеры гидроаккумуляторов пользуются спросом среди российских потребителей;
• Баки Reflex (Рефлекс). Высококачественный германский производитель. Показательно то, что о нем совершенно нет отрицательных отзывов;
• Zilmet.Хорошая европейская продукция. Прекрасное качество и функциональность;
• Достойный выбор и соответствующие нашим условиям технические параметры гидроаккумуляторов предлагает компании Aquasystem, Varem (Италия) и Grundfos (Дания).
• Продукция бренда STOUT подойдет тем, кто привык приобретать качественный товар, не переплачивая за громкое раскрученное имя бренда. Расширительные баки STOUT производятся на итальянском оборудовании, соответствуют всем строгим требованиям отечественных ГОСТов и европейских стандартов. Контроль качества осуществляется на каждом этапе технологического процесса производства.

Выбрать и купить гидроаккумулятор для систем водоснабжения сегодня не проблема.

Аппараты продаются во многих специализированных магазинах, супермаркетах строительного и технического оборудования, а также в интернет-магазинах.

Осуществить грамотный подбор оборудования для Вашего дома всегда помогут специалисты.

Цены на гидроаккумялторы для водоснабжения зависят от объема бака и производителя. В продаже всегда можно найти автоматику для насоса без гидроаккумулятора.

Средняя цена на расширительный бак марки Джилекс – 6000р, Unipres : 4000 – 6000р.

Встречаются и более дорогостоящие модели. Например, гидроаккумулятор Unipress 300 обойдется покупателю в 20 000 р.

Цены на устройства бренда Reflex варьируются в зависимости от объема расширительного бака: к примеру, бак на 8 литров будет стоить в среднем 2000-3000р.

Бак Зилмет минимального объема в интернет-магазинах можно приобрести за 1500-2000р.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Виды водяных аккумуляторов

Гидробаки различаются по двум основным параметрам:

Различия мембранных баков

Ниже подробней ознакомимся с их разновидностями.

Расположение в пространстве

По расположению в пространстве мембранные баки бывают двух типов:

• Вертикальные. Отличаются удобством спуска воздуха, который со временем скапливается в емкости. Кроме того, вертикальный бак занимает меньше места при большей емкости;

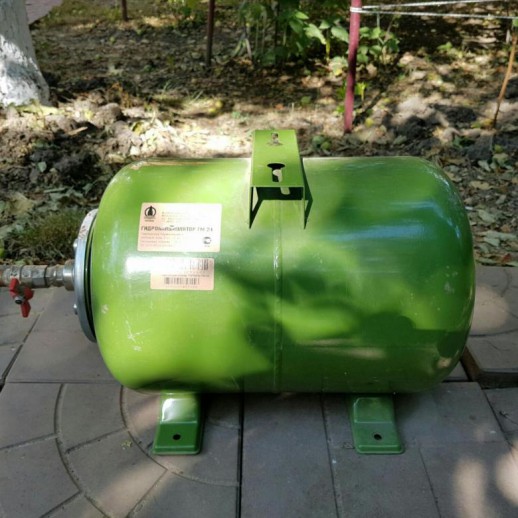

Небольшой горизонтальный мембранный бак объемом на 24 литра

• Горизонтальные. Для стравливания воздуха с этих устройств нужен не только ниппель, но и шаровой кран для слива воды. Горизонтальными обычно делают небольшие баки емкостью не более чем на 50 литров.

Чтобы спустить воздух с небольшого бака, т.е. емкостью до 100 литров, нужно отключить от него электричество и открыть смеситель, пока вода полностью не стечет. После этого можно подключать систему к электричеству.

Мембраны накопителей бывают разных форм и типов

Надо сказать, что у больших дорогих емкостей ниппель может быть с автоматикой, т.е. он сам определяет скопление воздуха в камере и при необходимости выпускает его.

Предназначение накопителя

В зависимости от предназначения, мембранные насосы бывают двух типов:

• Для холодной воды. Эти емкости окрашены в синий цвет. Главная их особенность заключается в мембране, которая выполнена из пищевой резины;

Горизонтальный бак для горячей воды имеет мембрану из технической резины

• Для горячей воды. Устройства выкрашены в красный цвет. Мембрана этих накопителей более прочная, способная выдерживать давление до 8 bar. Однако для ее изготовления применяется техническая резина.

Замена мембраны позволяет превратить один тип накопителя в другой.

Качественный вертикальный мембранный накопитель от отечественного производителя – Wester

Из чего он сделан

Гидроаккумулятор из нержавеющей стали

Баки мембранные для систем водоснабжения состоят: из корпуса — выполнен из высокотехнологичного сплава и покрыт эмалью. Но есть и более дорогие варианты — гидроаккумулятор из нержавеющей стали. Внутри корпуса находится резиновая мембрана, представляет собой резиновый мешок, которая тоже бывает разного качества.

При покупке расширительного бака рекомендуем проверить мембрану на запах, так как бывают экземпляры со стойким запахом резины. А чай с запахом резины наверно никому не нравится

Просите продавца разобрать корпус, чтобы оценить качество мембраны!

В бак ещё вкручивается ниппель, а в более дорогих моделях присутствует манометр.

Устройство гидроаккумулятора для водоснабжения

Что представляет собой водяной аккумулятор

Как устроен

Гидроаккумуляторы еще называют мембранными баками, так как они представляют собой емкость, внутри которой расположена резиновая мембрана. Она делит емкость на две камеры. В результате в одной из камер накапливается вода, а вторую занимает воздух либо инертный газ.

Схема устройства накопителя

Бак имеет отверстие для входа воды, золотник для корректировки давления в воздушной камере, а также манометр, который отображает давление в камере с воздухом.

Принцип работы накопителя достаточно простой:

1. Вода подается в емкость из источника водоснабжения при помощи насоса;
2. Когда давление в воздушной камере достигает критического уровня, насос отключается;
3. По мере пользования водопроводом, вода выдавливается из накопителя мембраной, в результате чего давление в системе падает;
4. Когда давление достигает критически низкого уровня, срабатывает автоматика и включается насос, в результате чего цикл повторяется.

Для небольшого дачного домика можно приобрести насосную станцию – это аппарат в виде насоса с подключенным к нему небольшим накопителем. Насосные станции отличаются компактностью и относительно небольшой стоимостью.

На фото – насосная станция

Зачем нужен мембранный бак

Данное устройство выполняет сразу несколько важных функций:

• Обеспечивает стабильность работы водопровода. Благодаря баку автономное водоснабжение частного дома работает также стабильно и с равномерным напором, как и центральное, так как он поддерживает давление на одном определенном уровне;

Мембранный бак поддерживает давление водопровода на одном уровне

• Обеспечивает автоматическое включение и отключение насоса. За этот процесс отвечает реле гидроаккумулятора;
• Увеличивает срок службы насоса. Благодаря накопительной емкости насос включается не при каждом открытии крана, а только когда давление в гидроаккумуляторе падает ниже положенного уровня.

Таким образом, мембранный бак для систем водоснабжения закрытого типа, т.е. автономных, просто необходим. Иначе нормальная эксплуатация водопровода невозможна, так как для водозабора придется каждый раз своими руками включать насос, и затем выключать. Кроме того, учтите, что чем активней в доме используется водопровод, тем больше должен быть объем бака.

Как выбрать подходящий гидробак

Один из важнейших показателей при выборе гидроаккумулятора — количество воды, которую он может вместить. Для этого можно воспользоваться следующей формулой:

Выбирая гидроаккумулятор, следует вычислить подходящий объем устройства. Слишком маленький гидробак не обеспечит потребности системы, а слишком большой приведет к неоправданным затратам

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:

Рассчитывая объем гидроаккумуляторного бака для системы водоснабжения, следует использовать специальный поправочный коэффициент, который учитывает мощность водяного насоса

Для бытовых нужд обычно достаточно устройства, емкость которого составляет около 25-50 литров. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов. В таком случае просто берут бак с немного большим объемом. Например, если по формуле вычислено значение 32,5 л, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что наружные размеры бака и объем воды, который он может вместить, это разные цифры. Обычно вода занимает примерно треть общего объема гидроаккумулятора. Из формулы становится ясно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более емкий гидробак следует приобрести.

Частое отключение электроэнергии в местности, где расположен дом, это хорошая причина, чтобы выбрать бак побольше. Таким образом, в распоряжении семьи будет небольшой запас воды. Однако не стоит усердствовать и выбирать слишком крупный гидроаккумулятор. В таком устройстве вода будет заменяться слишком медленно, а это приведет к ухудшению ее качества.

В этой таблице подробно представлены сведения о том, какой именно объем воды можно хранить в гидроаккумуляторе с конкретными характеристиками (+)

Именно поэтому при расчетах учитывают максимальный объем воды, которая проходит через водопроводную систему. Еще один важный момент относится к моделям иностранного производства. Такие устройства не всегда можно без проблем соединить с водопроводными системами в России или на территории ближнего зарубежья.

Галерея изображений

Фото из

Подбор гидробака для независимого водоснабжения подбирают так, чтобы его запаса было достаточно для использования при одном включении
Емкость гидроаккумулятора поверхностного насосного оборудования зачастую варьирует от 12 до 24 л, чего вполне достаточно для обеспечения одной водоразборной точки на даче или в загородном доме
Для организации автоматизированного водоснабжения из глубокого источника нужен бак объемом побольше, потому что погружные насосы крайне чувствительны к количеству процессов активизации

Средний объем для загородного дома и дачи

Гидробак для работы поверхностных насосов

Гидропневматическая емкость для глубоких скважин

Гидробак для разветвленного водопровода

Схема монтажа гидроаккумулятора с поверхностным насосом

Прежде чем выполнить подключение гидроаккумулятора, обязательно проводится проверка рабочего давления, которое должно на 0,3-1 бар быть ниже давления насосного оборудования.

Для установки гидробака потребуются:

• пятивыводный штуцер;
• регулирующее реле давления;
• манометр;
• герметик.

Штуцер используется для подсоединения гидробака, поверхностного насоса, а также измерительного оборудования. Пятый элемент выхода предназначается для подвода подающей водяной трубы.

Установка выполняется в следующем порядке:

1. Штуцер подсоединяется к баку через фланцевый соединитель с клапаном впуска или прочный шланг.
2. К штуцеру фиксируется манометр, регулирующее реле и водопроводная труба, проложенная от насосного оборудования.
3. Далее подключается реле. Для этого демонтируется верхняя крышка на корпусе для обнажения рабочих контактов – для насоса и сети. К соответствующему контакту подсоединяется питающий провод от насосного оборудования, а к другому контакту – провод электропроводки.

Важно! Некоторые модели реле производятся без специальных меток, поэтому подключение рекомендуется поручить специалистам. . Соединения резьбой тщательно герметизируются.
Проводится тестовый запуск насоса и проверка работоспособности всей системы.

1. Соединения резьбой тщательно герметизируются.
2. Проводится тестовый запуск насоса и проверка работоспособности всей системы.

Гидроаккумулятор а зачем он нужен

Любой владелец загородного жилья прекрасно осведомлен о том, как бывает сложно обеспечить стабильную работу автономных . Сбои в подаче воды случаются достаточно часто. Они приводят к выходу из строя дорогостоящей бытовой техники и существенно осложняют жизнь человека в частном доме.

Иногда хватает одного скачка давления, чтобы газовый нагреватель воды либо недавно приобретенная посудомоечная машина поломались. Предупредить подобные неприятности помогает гидроаккумулятор для систем водоснабжения, называемый в быту расширительным, напорным или накопительным баком.

Гидроаккумулятор для систем водоснабжения

Основные задачи такого устройства:

1. Поддержка в водопроводной сети постоянной величины давления, защита системы от его перепадов. При одновременной работе 2–3 кранов (например, на кухне и в санузле) при скачках напора воды отмечаются значительные температурные колебания. Если в это время вы принимаете душ или моете посуду, есть большая вероятность получения ожога. Предотвратить столь неприятные ситуации позволяет установка расширительного бака для систем водоснабжения.
2. Предохранение от раннего эксплуатационного износа водного насоса. В гидроаккумуляторе всегда имеется некоторое количество воды. При открытии крана именно она начинает поступать в сеть в первую очередь. При этом насос не включается до тех пор, пока запас воды в накопительном баке полностью не израсходуется.
3. Защита трубопровода от гидравлических ударов. Они нередко фиксируются при запуске насоса и наносят системе водоснабжения ощутимый вред.
4. Обеспечение потребителей определенным запасом воды на случай отключения подачи электроэнергии, когда насос не функционирует из-за отсутствия электричества. Вода, благодаря установленному баку, в подобных ситуациях все равно имеется. Ее конкретное количество зависит от объема гидроаккумулятора (100 литров, 200 литров и так далее).

Как видите, рассматриваемый гидробак имеет действительно огромное значение для нормального функционирования систем водоснабжения в частных жилищах, особенно если они располагаются за городом.

Принцип действия гидроаккумулятора

Гидроаккумулятор состоит из корпуса с резиновой мембраной, фланца, ниппеля для закачивания воздуха в полость, воздухоудалительного клапана, фитинга для крепления мембраны и пр.

В чем же заключается принцип работы гидроаккумулятора?

При попадании воды под давлением из колодца или скважины, присоединённая к водопроводу мембрана увеличивается в объёме. Соответственно, объём воздуха, находящегося между металлическими стенками гидробака и мембраной, начинает уменьшаться, тем самым создавая еще большее давление. Как только достигается установленный уровень давления, реле давления размыкает контакты подачи на насос электроэнергии и он отключается. Что же получается? Находящийся между мембраной и корпусом гидроаккумулятора воздух давит под давлением на находящуюся внутри “грушу” с водой. При открытии крана на подачу воды, давящий на мембрану воздух под давлением будет выталкивать из гидробака воду к вам в кран. При этом в мембране по мере расхода воды давление, накаченное насосом, будет падать. И как только оно упадёт до установленного уровня, контакты на реле давления снова сомкнутся и насос вновь заработает. Таким образом, в гидроаккумуляторе в рабочем состоянии всегда находится и вода и воздух, отделенные друг от друга резиновой мембраной. Стоит отметить, что давление воздуха, находящегося в полости гидроаккумулятора, в процессе эксплуатации может уменьшаться. Рекомендуется один раз в год проверять давление воздуха в гидробаке при отсутствии в нем воды. Если оно меньше нормы, можно его подкачать через ниппель с применением простого автомобильного насоса. Стоит также иметь ввиду, что вода никогда не заполняет полностью весь объем гидроаккумулятора. Реальный объем находящейся в нем воды зависит от целого ряда параметров: от формы гидроаккумулятора, изначального давления воздуха в нем, геометрической формы и эластичности диафрагмы, заданных верхнего и нижнего пределов реле давления и др.

Гидроаккумуляторы в зависимости от способа их установки бывают горизонтальные и вертикальные

Какой гидроаккумулятор лучше  выбрать? Если позволяют габариты помещения, то следует обратить внимание на то, как осуществляется удаление скапливающегося внутри резиновой мембраны воздуха. Все дело в том, что в находящейся в системе водоснабжения воде всегда присутствует растворенный воздух

И со временем этот воздух из воды выделяется и скапливается, образуя воздушные пробки в различных местах системы. Для удаления воздушных пробок в конструкции гидроаккумуляторов больших объемов (100 литров и более) дополнительно предусмотрен фитинг, на котором устанавливается клапан, через который скапливающийся в системе воздух периодически стравливается. У гидроаккумуляторов вертикального типа емкостью от 100 литров весь воздух скапливается в верхней их части и удаляется при помощи данного воздухоудалительного клапана. В горизонтальных гидроаккумуляторах воздух можно удалить при помощи дополнительного участка трубопровода, который состоит из шарового крана, выводного воздушного ниппеля и слива в канализацию. Гидроаккумуляторы, имеющие небольшой объем, такого фитинга не имеют. Их выбор оправдан разве что удобностью компоновки в небольшом помещении. Удаление скапливающегося в них воздуха возможно только при периодическом полном опорожнении.

Схема монтажа гидроаккумулятора к погружному насосу

Схема подключения гидробака аналогична предыдущей, разница заключается в способе установки насоса.

В системе водоснабжения от погружного насоса используется обратный клапан, который препятствует выходу воды из мембраны обратно в гидросооружение. Клапан монтируется перед подающей трубой на насосном оборудовании, в некоторых случаях для этого проделывается на крышке внутренняя резьба.

Для подсоединения используется штуцер нужного диаметра с наружной резьбой. После установки клапана к нему подводится подающая водная труба требуемой длины.

Длина определяется достаточно просто: конец веревки с грузилом опускается в гидросооружение и делается отметка верхней точки конструкции. Далее веревка поднимается и выполняется замер длины от грузила до верхней точки. От готового значения отнимается высота от точки до места, где труба из гидросооружения прокладывается в грунт, а также длина насосного оборудования с клапаном. Оптимальная длина трубы – когда оборудование возвышается над днищем скважины или колодца на высоту до 35 см.

Далее монтаж и настройка гидроаккумулятора выполняются по стандартной схеме.

Виды конструкции гидроаккумуляторов

Параметры корпуса и конфигурация расположения коммуникационных патрубков определят условия установки расширительного бака. Принципиальными различиями обладают вертикальные и горизонтальные конструкции. В первом случае бак имеет скромные размеры, что позволяет его располагать в тесном пространстве. Хотя оптимизация габаритов относится скорее даже не к самим камерам, а к внешней оснастке с корпусом и отводными коммуникациями. Например, ниппель располагается в нижней части, что облегчает процесс вытравления лишнего воздуха. Вертикальный гидроаккумулятор для систем отопления чаще используют как дополнение к контурам, подключенным к погружным насосам.

В горизонтальных конструкциях предусматривается система отдельного отвода лишнего воздуха, которую обеспечивает выводной ниппель со сливным патрубком и шаровым краном. При боковом воздухоотводе приходится монтировать дополнительный участок трубопровода, что скрадывает пространство, но основа конструкции ненамного превосходит вертикальные баки по размерам. К тому же возможность установки гидроаккумулятора под насосом в некоторых случаях оказывается более выгодной, если не единственно возможной.

Внешний вид, что общего, а что различается

Неудивительно, что многие путают гидроаккумуляторы для воды и их «оппоненты» расширительные баки, ведь по внешнему виду они являются идентичными, что, впрочем, никоим образом, не исключает того факта, что общее назначение и условия применения у них кардинально различаются. Следовательно, и конструкционно они устроены по-разному!

• Отличия в области конструкции

Базовое отличие расширительных баков в том, что мембрана изготавливается из разных материалов, плюс, имеются особенности местонахождения полостей, как воздушной, так и водяной

Следует обратить внимание, в гидроаккумуляторе бак всегда реализуется из железа, а в нем мембрана в виде груши (она предназначается для воды). На нее воздействует воздух в условиях давления

Что же касается расширительного бака, то внутри он конструкционно также разделяется мембраной (вновь из резины, только другого качества) для получения двух полостей, причем одна требуется для заполнения теплоносителем, а иная соответственно, воздухом!

Явные отличия налицо, поэтому никогда и ни под каким предлогом нельзя использовать в системах для водоснабжения расширительные баки, не предусмотренные изначально для этого, ведь в итоге вода всегда будет прикасаться к стенкам бака, и стальные стенки совсем скоро станут ржавыми, что сделает воду непригодной для питья.

• Отличия в материале, используемом в производстве

Да, различаются требования в наших двух устройствах, применяемые в рамках производства . В случае с мембранами для расширительных баков, те обязательно обязаны отвечать самым высоким требованиям надежности, с легкостью переносить высокие температуры.

А вот для водоснабжения такие показатели не столь принципиальны, здесь более интересны регулярные циклы сширения-сужения вкупе с контактом с водой, используемой в дальнейшем для питья. Вот почему в качестве исходного материала выбрана пищевая резина.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

• Amax – максимальный расход литров воды в минуту;
• К – коэффициент, который зависит от мощности двигателя насоса;
• Pmax – давление при выключении насоса, бар;
• Pmin – давление при включении насоса, бар;
• Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб. м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Расширительные баки, работающие в системах отопления что это такое

Часто можно услышать при продаже, что единственное отличие кроется в расцветке бака. Например, красные это расширительный бак для отопительных систем, а, соответственно, синие это гидроаккумуляторы, применяемые в водоснабжении. Это в корне неверный и неполный ответ! Дифференциация кроется совершенно в другом, хотя, на самом деле, цвет также стоит учитывать.

Начнем с определения, у гидроаккумулятора для отопления (впрочем, его фактически неправильно даже называть гидроаккумулятором) есть другое название «расширительный бак»! Отталкиваясь от него, можно сделать вывод, что его активно используют для решения следующих задач по отношению к воде после ее нагрева:

• Сглаживание.
• Компенсация расширения.

способствует расширению жидкости в нем, являющейся теплоносителем. На практике в рамках каждого нагрева, допустим, на 10 С происходит увеличение жидкости где-то на 0,3%. Логично предположить, что, если нагрев достигнет уровня, допустим, в 70 С, то изначальный объем носителя тепла также поднимается до 3%.

Нужно понимать, что жидкость почти не сжимается, и, коли система по каким-то причинам не располагает запасным местом для излишков жидкости, разрыва отопительной системы будет сложно избежать. Именно для решения подобной задачи во избежание взрывов применяются повсеместно расширительные баки. В продаже и на практике можно встретить 2 их вида: как горизонтальные, так и вертикальные.

Как устроен и работает гидроаккумулятор

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: .

Как выбрать гидроаккумулятор

Когда дело доходит до выбора, то тут появляются мысли, а не сделать ли гидроаккумулятор для отопления своими руками. По сути никакой сложности в этом нет, по крайней мере, если вы не собираетесь монтировать в него дополнительные контуры низкотемпературного отопления и ГВС, а также электрический подогрев. Главное, чтобы емкость была герметичной и по возможности утепленной. Слой утепления уменьшит теплопотери, что увеличит эффективность теплоаккумулятора. Ниже представлена самая простая конструкция теплоаккумулятора:

Самая примитивная схема гидроаккумулятора

Форма бака может быть любой, если в контуре давление не превышает трёх атмосфер. А в автономной системе обогрева это условие соблюдается. Давление в гидроаккумуляторе системы отопления такое же, как и во всем контуре. Даже автоматические аварийные клапаны рассчитаны на такое давление. Поэтому форма больше зависит от того, куда вы его поставите. В общем, как удобно, так и делайте.

Можно добавить контур ГВС. Для этого в верхней части резервуара нужно вварить два патрубка. К ним изнутри крепится спираль, по которой будет циркулировать вода. Спираль обязательно должна быть в верхней части, так как там теплее. Схема приблизительно такая:

Схема гидроаккумулятора с контуром ГВС

Чем длиннее трубку вы вставите на подогрев воды для хозяйственных нужд, тем больше она прогреется. Преимущество самодельной буферной емкости в том, что вы ее всегда можете усовершенствовать, например, добавить еще тэны подогрева, которые будут работать от сети или же от солнечных батарей. В таком случае тэны лучше размещать в нескольких местах. Такое расположение дополнительных нагревателей позволяет более равномерно распределить температуру в резервуаре.

Гидроаккумулятор с контуром ГВС и ТЭНами подогрева

Если же вы склоняетесь к покупке серийной модели, то все что нужно будет сделать это:

• определится с количеством опций;
• сделать расчет гидроаккумулятора системы отопления;
• выбрать производителя.

Как понимаете, все эти факторы влияют на стоимость буферной емкости

Цены скажем недешевые, поэтому правильное определение вместительности очень важно. Нужно понимать, что объем гидроаккумулятора для системы отопления увеличит общий объём воды в системе,  а это потребует большее количество энергии для ее нагревания

Соответственно котел должен быть более мощным. Поэтому рассчитанную мощность котла нужно увеличить хотя бы вполовину. Только это позволит вам поставить резервуар приемлемого размера.

Цикл зарядки теплоаккумулятора длится от загрузки топлива до его полного сгорания. Слишком большой резервуар за этот промежуток времени не прогреется до нужного уровня. Или же придётся делать несколько загрузок топлива, что недопустимо, так как мы с этим пытаемся бороться.

Делайте расчет гидроаккумулятора для отопления так, чтобы на один метр отапливаемого помещения приходилось четыре литра. Такое соотношение даст вам возможность уменьшить количество загрузок топлива, так что эффект будет ощутимым. Если взять меньший резервуар, то его действие будет несущественным, и проделывать столько работы из-за этого нет смысла. Кто-то подумает если ставить, так уж чтобы наверняка, но в этой ситуации нужно быть сдержанными. Следует правильно оценить возможности вашего нагревателя, перед тем как рассчитать гидроаккумулятор для отопления.

Гидроаккумулятор для отопления, монтаж

Гидроаккумуляторы, представляют собой расширительные либо мембранные баки. Устройство и принцип работы для системы водоснабжения и отопления одинаковы, хотя функции у них различаются. Предлагаем вам разобраться в особенностях гидроаккумуляторов, как их выбирать и устанавливать в собственном доме своими руками.

Для чего нужен гидроаккумулятор

Существует несколько видов гидроаккумуляторов, которые используются для работы систем отопления или водоснабжения. Так для отопления берётся расширительный бачок, который легко переносит высокую температуру воды. Именно это отличает его от гидроаккумулятора для водоснабжения. При закипании воды, он забирает её в бачок.

Полезная статья: Зачем нужен гидроаккумулятор для систем водоснабжения

Гидроаккумулятор для отопления при прорыве системы или снижении температуры у воды восполняет недостающий её объём в трубах и радиаторах. Также он позволяет прогонять скопившийся воздух в трубах.

Отопительная система представляет собой кольцо с циркулирующей в ней водой. При нагревании в системе вода увеличивается в объёме, а вместимость контура не изменяется. Гидроаккумулятор для отопительной системы забирает лишнюю воду в себя. Это позволяет выравнивать давление и не доводить воду до кипения. Если же это происходит, соединения труб и корпуса теплообменника и других элементов корпуса могут протечь.

Как выбрать гидроаккумулятор для отопления

Гидроаккумуляторы различаются по типу, они могут быть закрытыми и открытыми. Открытый используется редко из-за требовательности к обслуживанию и некоторых других недостатков при эксплуатации. Закрытый тип гидроаккумулятора устанавливаются в аналогичных системах. Такой бак представляет собой овальный, круглый железный баллон с камерой (резиновой) внутри.

Расширительный бак

При незначительном количестве воды в отопительной системе, берётся бак с мембранным сосудом внутри. Чем больше объём бака, тем выше стоимость. Цена также зависит напрямую от марки и конструктивных особенностей. Для небольших домов нужен сравнительно небольшой гидроаккумулятор.

Перед покупкой расширительного бачка стоит произвести расчёт нужного объёма для него. При монтаже после насоса для водоподачи ставить гидроаккумулятор нельзя, иначе могут возникнуть резкие перепады давления.

Монтаж гидроаккумулятора отопления

Расширительный бак должен устанавливаться только в отапливаемой комнате. Если вес гидроаккумулятора превышает 30 килограмм, то он устанавливается на специальной подставке. Место для размещения расширителя, должно быть легко доступным для обслуживания.

Системы отопления и водоснабжения

Врезка делается в трубы только на обратке. Врезка производится между окончательным радиатором, вблизи от котла. Перед расширительным баком устанавливается обратный клапан и манометр для постоянного замера давления в системе.

Лучше всего выбирать модель со сменной мембраной, которая заменяется при поломке без особых усилий. При возможности и желании гидроаккумулятор можно установить без помощи со стороны, но если нет уверенности или не хочется долго возиться, можно нанять специалиста. Однако, в таком случае вам не удастся сэкономить.

Теплоаккумулятор в системе солнечного отопления

Также почитайте: Как проложить в доме водопровод

Теперь вы знаете устройство и принцип работы гидроаккумулятора, поэтому сможете подобрать походящую модель для своего загородного дома. Правильно смонтированная система отопления – залог уюта и тепла в холодное время года. Надеемся, что статьи с нашего сайта будут вам полезны при строительстве дома, обустройства дачного участка и проведения досуга в кругу семью.

www. svoimi-rukamy.com

Устройство и принцип работы

Рассмотрим более подробно, как устроено данное приспособление.

Гидроаккумулятор – это герметичная емкость из металла, внутри которой находится эластичная мембрана или баллон.

Между этими составляющими и стенками обшивки, благодаря закачанному в свободное пространство сжатому воздуху, создано давление определенной силы.

Вода не имеет точек соприкосновения с поверхностью корпуса.

Потому, что она располагается в специальном отсеке, который называется камера-мембрана.

Она изготовлена из резины под названием — бутил, которая не восприимчива к негативному влиянию болезнетворных кокков.

К тому же, этот материал соответствует санитарно-гигиеническим нормам, которые предъявляются к питьевой воде.

В отсеке для воздуха имеется пневмоклапан. Его предназначение заключается в регулировании давления.

Жидкость проникает в гидроаккумулятор, сквозь специальную присоединительную насадку с резьбовым соединением.

Устройство нужно монтировать таким манером, чтобы при необходимости проведения ремонтных или профилактических работ, его можно было быстро разобрать, при этом, не сливая воду из системы.

Сечения напорного патрубка и соединительного трубопровода, должны в точности соответствовать друг другу.

Таким образом, можно будет застраховаться от непредусмотренных гидравлических потерь в трубопроводной магистрали.

В мембранах расширительных бачков, объем которых 100 литров и более, вмонтирован специальный золотник, посредством которого, стравливают выделяемый из воды воздух (про автоматический кран Маевского прочитайте в статье).

В гидроаккумуляторах малого литража, такой клапан не предусмотрен.

Поэтому в отопительной системе, необходимо обустроить специальное устройство в виде тройника или крана, с помощью которого при необходимости, перекрывают главную магистраль системы.

Допустимое давление в воздушном клапане устройства – 2 атмосферы.

Гидроаккумулятор или контроллер давления? Что лучше? Ответ эксперта

Автоматику подразделяют на два основных типа: механическая и электронная.

1. Механическая автоматика представляет собой реле давления – обеспечивает включение и выключения насоса при изменении давления воды. Так же может комплектоваться дополнительно реле защиты от сухого хода, манометром. Устройство имеет верхний и нижний порог срабатывания, который регулируется путем натяжения пружины. При достижении нижнего порога контакты замыкаются и насос включается. При верхнем пороге контакты размыкаются и обесточивают аппарат.  Основной задачей реле защиты от сухого хода является отключение оборудования, когда в скважине закончилась вода, так как это приведет к поломке оборудования. Преимущества механической автоматики: низкая стоимость, простота в эксплуатации и настройке. Основные недостатки: установка только с гидроаккумулятором, менее функционален в сравнении с контроллером.
2. Электронный контролер давления (прессконтроль) – более совершенный прибор для автоматизации подачи воды, чем реле давления, имеет ряд отличительных преимуществ:

• Датчик давления и реле протока – позволяет контроллеру включать и отключать насос по протоку, т. е. запуск насоса происходит по давлению включения, а отключение — после перекрытия вентиля и прекращения протока по трубопроводу. Давления включения может быть ограничено заводскими настройками. Второй режим работы контроллера давления – по установленным настройкам (верхний и нижний порог). Количество режимов зависит от модели контроллера давления. Но стоит учесть, что второй режим работает только в паре с гидроаккумулятором. Пример контроллера с двумя режимами работы Aquatica 779546, Italtecnica Brio Top.

• Все электронные контроллеры оснащены защитой от сухого хода – предотвращения работы насоса в холостую и выход его из строя из-за перегрева.
• Индикаторы работы контроллера на блоке управления.
• Автоматический перезапуск через определенные промежутки времени после остановки насоса реле защиты от сухого хода.
• Встроенный обратный клапан. Стоит учесть, что водоразбор между насосом и контроллером давления невозможен. Автоматика не увидит понижения давления и не запустит насос.
• Гаситель гидроударов – небольшой гидроаккумулятор в корпусе контроллера. Пример такой автоматики Pedrollo Easy Press II. Если вы не планируете устанавливать гидроаккумулятор, то стоит обратить внимание на контроллер с гасителем гидроударов.

• Встроенный монитор облегчит настройку контроллера и работу с ним.
• Функция плавного пуска насоса существенно увеличит срок его службы, уменьшит гидроудар.
• Антицикличность предотвратит постоянный запуск и остановку насоса при протечке жидкости в системе и тем самым убережет от поломки дорогое оборудование.

В зависимости от модели и конструкции контроллера давления он может иметь все эти функции или только некоторые, устанавливаться в паре с гидроаккуулятором или без него. Каждый контроллер рассчитан на максимальную мощность. Мощность насоса должна быть меньше этого показателя. При выборе прессконтроля стоит обратить внимание, что некоторые контроллеры давления устанавливаются только в вертикальном, или только в горизонтально положении, например Aquatica 779534 устанавливается только вертикально

К электронной автоматике так же относят контроллер давления с функцией частотного преобразования. Это лучшая автоматика на сегодняшний день.

Кроме всех вышеперечисленных достоинств, частотный преобразователь регулирует скорость вращения вала двигателя в зависимости от объема потребления воды. Таким образом достигается одинаковое давления во всех точках водоразбора. Простыми словами если открыт один вентиль – крыльчатка насоса крутится с одной скоростью, если открыть еще один вентиль – частота вращения увеличится, а давление в точках водоразбора будет одинаковым. Еще важное преимущество — это значительная экономия электроэнергии и ресурса насоса.

Гидроаккумулятор

Гидроаккумулятор представляет собой металлический бак с резиновой мембраной(грушей) внутри. Между стенкой бака и мембраной создается давление путем закачивания воздуха. Заводская предзакачка 1,5bar, но это давление можно изменять в зависимости от потребностей. Для регулировки предусмотрен ниппель. Принцип действия: под давлением насоса в гидроаккумулятор подается вода, наполняя мембрану до определенного объема. После отключения системы, на воду начинает давить воздух, закачанный в гидробак, тем самым выталкивая ее в водопровод до тех пор, пока значение давление гидроаккумулятора не сравняется с давлением системы. Стоит учитывать, что вместимость гидробака 40-60% воды от заявленного объема.

Гидроаккумулятор выполняет три основных функции:

• Защита от гидроудара. Гидроаккумулятор гасит резкое повышение давления от включения системы при открытии вентиля.
• Гидроаккумулятор уменьшает количество пусков насоса за счет определенного запаса воды в мембране. Простыми словами если вам нужно набрать воды в чашку, насос не будет запускаться, а запас воды компенсируется за счет гидроаккумулятора. При отсутствии напорного бака произойдет полноценный запуск системы. Таким образом мембранный гидроаккумулятор существенно продлевает срок службы оборудования и водопроводной системы.
• Поддержание стабильного давления в системе.
• Создает запас воды на случай отключения электроэнергии или выход из строя агрегата.

В зависимости от материала изготовления гидроаккумуляторы бывают из нержавеющей стали и окрашенной стали. Нержавеющий аккумулятор имеет ряд преимуществ перед стальным, но стоит дороже. Мембрана из пищевой EPDM — резины. По объему баки могут быть 24л, 50л, 80л, 100л, 150л, 200л, 300л, 500л, 750л…2000л. Максимальное давление 10bar. Выбор модели оптимального гидроаккумулятора зависит от напорных характеристик, производительности насоса, количества потребления воды и для каких целей используется. Например, для одноэтажного здания, в котором проживает семья из 4 человек и 3-4 точки водоразбора оптимальным выбором будет бак объемом 80-100л. Для удобства монтажа гидроаккумулятор бывает вертикальный или горизонтальный. Отлично зарекомендовали себя на рынке итальянские производители баков Gidroferra, Aquasystem, Imera.

Широкий модельный ряд автоматики и гидроаккумуляторов позволяет подобрать оптимальное оборудование для автоматизированного водоснабжения, максимально учитывая пожелания клиента и его возможности. При выборе оборудования обязательно проконсультируйтесь со специалистом.

по обслуживанию насосов — часть 1: проверка давления в аккумуляторе

На протяжении всего своего существования компания Jet Edge занималась обучением конечных пользователей систем гидроабразивной резки независимо от производителя. Одной из наиболее важных частей этой приверженности непрерывному образованию является надлежащее обслуживание водоструйных систем и связанных с ними насосов высокого давления.

Надлежащие интервалы технического обслуживания вашего оборудования позволяют значительно увеличить срок службы компонентов и машин, а также улучшить эксплуатационные характеристики.Если вы в настоящее время используете систему гидроабразивной резки, то вы знаете, что простои убивают прибыль. Надлежащее техническое обслуживание вашей системы приводит к повышению производительности и значительному сокращению времени простоя.

В этом посте, первом из трех частей, посвященных обслуживанию насоса, мы рассмотрим обслуживание аккумулятора насоса. Проверяя и поддерживая давление в гидроаккумуляторе, вы обеспечите работу насоса высокого давления с максимальной производительностью в течение значительного периода времени.

Ознакомьтесь с полным видеоруководством по обслуживанию аккумулятора, нажав на видео ниже:

Что такое насос-аккумулятор?

Аккумулятор насоса высокого давления, или гидроаккумулятор, представляет собой накопитель высокого давления. В системах гидрорезки под высоким давлением уменьшает общий удар в гидравлической системе насоса-мультипликатора. Это, в свою очередь, улучшает общую производительность гидравлической системы и системы подачи воды под высоким давлением в вашем насосе.

Для надлежащего обслуживания помпы необходимо ежемесячно проверять давление в аккумуляторе и при необходимости заряжать его.

Как узнать, когда заряжать аккумулятор?

Правило, определяющее, когда аккумулятору требуется техническое обслуживание, — это когда его номинальное давление на 10 % ниже его номинального давления.Вообще говоря, это когда давление на 10% меньше заряженного номинала. Однако бывают случаи, когда давление на 10% выше нормы и его необходимо стравить до соответствующего уровня.

Номинальное давление вашего гидроаккумулятора зависит от производителя насоса и варьируется от модели к модели, поэтому перед выполнением технического обслуживания обязательно ознакомьтесь с руководством по эксплуатации вашего насоса.

На моделях Jet Edge основной аккумулятор давления заряжается до 1750 фунтов на квадратный дюйм, номинал обратного аккумулятора составляет 30 фунтов на квадратный дюйм, а аккумулятор линейного изменения составляет 750 фунтов на квадратный дюйм.Обязательно проверяйте все аккумуляторы в вашей системе во время технического обслуживания.

Обслуживание вашего аккумулятора

Инструменты, необходимые для этого обслуживания:

• Комплект для зарядки аккумулятора (номер детали Jet Edge 28599)
  1. Сюда входят:
     1. Манометр высокого давления 3000 PSI 200 бар (для аккумуляторов высокого давления)
     2. Манометр низкого давления 600 PSI 40 бар (для обратного аккумулятора)

• Разводной ключ
• Резервуар с сухим азотом, заправленный как минимум до 1800 фунтов на квадратный дюйм для надлежащей перезарядки

шагов для завершения

1. Проверка уровня заряда аккумулятора
   1. Перед присоединением привода к аккумулятору убедитесь, что игла привода полностью повернута против часовой стрелки, а выпускной клапан полностью повернут по часовой стрелке
   2. Снимите крышку клапана с гидроаккумулятора и крышку штока гидроаккумулятора
   3. Привинтите узел привода к клапану на гидроаккумуляторе и с помощью разводного ключа закрепите узел
   5. Медленно поверните игольчатый привод на манометре по часовой стрелке и наблюдайте за показаниями давления. Если привод более чем на 10% ниже надлежащего давления наддува, его необходимо зарядить
2. Зарядка аккумулятора
   1. Используя бак с сухим азотом, снимите крышки портов, чтобы открыть шланг
   2. Подсоедините переходный шланг к манометру и баку подачи азота, при необходимости используйте разводной ключ, чтобы полностью закрепить шланг на баке подачи.
   3. Медленно откройте клапан подачи азота, наблюдая за показаниями манометра. Когда показания манометра будут правильными, перекройте клапан и проверьте показания манометра.Повторяйте до тех пор, пока давление не станет адекватным
   4. По завершении убедитесь, что клапан на баке подачи азота полностью закрыт, полностью поверните привод иглы против часовой стрелки
   5. Медленно поверните выпускной клапан по часовой стрелке, чтобы сбросить давление в линии
   6. Снимите заправочный шланг с узла манометра и бака подачи азота
   7. С помощью разводного ключа снимите датчик в сборе с аккумулятора
   8. Установите на место колпачок штока и защитный колпачок на гидроаккумуляторе
   9. Теперь машина готова к использованию

Ознакомьтесь с нашей цифровой брошюрой!

С 1984 года компания Jet Edge занимается разработкой и производством водоструйной техники сверхвысокого давления, которая никогда не отступает. Наши системы используются по всему миру в самых разных отраслях, от ведущих мировых авиакомпаний до автомобильных, аэрокосмических и промышленных предприятий, а также в механических мастерских.

Чтобы узнать больше об отличиях Jet Edge, наших водоструйных системах движения, насосах и многом другом, нажмите кнопку «Загрузить брошюру», чтобы получить ее прямо сейчас!

Гидравлические аккумуляторы | ЭСП Интернэшнл

Ключевые свойства:

Аккумулятор энергии
Аккумуляторы разряжаются в периоды высокого спроса и перезаряжаются в периоды низкого спроса.Часто используется для увеличения подачи насоса во время пиковой нагрузки.

Аварийное резервное копирование
Аккумуляторы могут поддерживать заряд под высоким давлением практически бесконечно и служить аварийным источником питания, если в машине отключится электроэнергия или выйдет из строя насос.

Снижение вибрации и ударов
Насосы, особенно поршневые и шестеренчатые, создают пульсации давления в гидравлических контурах.Быстрое торможение больших цилиндров, удары ковшей экскаватора и внезапное закрытие клапана могут вызвать скачки давления. А гидравлическая жидкость легко передает удары и пульсации через шланги и трубки, что может привести к повреждению компонентов, расположенных ниже по течению.

Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглощать пульсации, минимизировать вибрацию и обеспечивать более плавную работу. Добавление аккумулятора в обратную линию машин может смягчить удары и смягчить последствия «водяного» удара, чтобы предотвратить повреждение чувствительных компонентов.

Компенсация утечки и температуры
Некоторые гидравлические системы должны поддерживать давление и усилие, когда нет движения или потока, например, удержание нагруженного цилиндра в выдвинутом положении или удержание зажима закрытым в течение длительного времени. В таких случаях пользователи часто выключают систему для экономии энергии. Аккумулятор может поддерживать постоянное давление, даже если жидкость медленно просачивается внутрь через поршневые уплотнения или зазоры клапанов.Только когда давление в контуре падает ниже заданных пределов, насос запускается и перезаряжает аккумулятор.

Аккумулятор может компенсировать перепады давления, связанные с температурой, в закрытой гидравлической системе. Аккумуляторы минимизируют влияние изменений давления, добавляя или уменьшая количество жидкости в контуре.

Быстрый отклик
Баллонные и мембранные аккумуляторы имеют практически мгновенный отклик и могут быстро подавать жидкость к быстродействующим сервоклапанам и пропорциональным клапанам и улучшать их работу.Аккумуляторы также могут немедленно удовлетворить требования пикового расхода; помогают поддерживать постоянное давление в системах, использующих насосы с переменным рабочим объемом; и обеспечивают компенсацию усилия в непрерывных процессах, таких как прокатка материалов с различным рабочим сопротивлением, что обеспечивает постоянную производительность и повышает производительность и качество.

Симптомы общих гидравлических проблем и их основные причины

Упреждающее техническое обслуживание делает упор на регулярное обнаружение и исправление основных причин, которые в противном случае привели бы к отказу оборудования.В случае гидравлических систем есть три легко обнаруживаемых признака, которые дают раннее предупреждение о первопричинных состояниях. Эти симптомы включают ненормальный шум, высокую температуру жидкости и медленную работу.

Аномальный шум

Аномальный шум в гидравлических системах часто возникает из-за аэрации или кавитации. Аэрация происходит, когда воздух загрязняет гидравлическую жидкость. Воздух в гидравлической жидкости издает тревожный стук или стук, когда он сжимается и разжимается, циркулируя по системе.

Другие симптомы включают вспенивание жидкости и неравномерное движение привода. Аэрация ускоряет разложение жидкости и вызывает повреждение компонентов системы из-за потери смазки, перегрева и возгорания уплотнений.

Воздух обычно поступает в гидравлическую систему через впускное отверстие насоса. По этой причине важно убедиться, что всасывающие линии насоса находятся в хорошем состоянии, а все хомуты и фитинги затянуты. Гибкие впускные линии со временем могут стать пористыми; поэтому замените старые или подозрительные впускные линии.Если уровень жидкости в резервуаре низкий, может образоваться вихрь, позволяющий воздуху попасть во всасывающее отверстие насоса.

Проверьте уровень жидкости в бачке и, если он низкий, долейте до нужного уровня. В некоторых системах воздух может попасть в насос через уплотнение вала. Проверьте состояние уплотнения вала насоса и, если оно протекает, замените его.

Кавитация возникает, когда объем жидкости, потребляемой какой-либо частью гидравлического контура, превышает объем подаваемой жидкости. Это приводит к тому, что абсолютное давление в этой части контура падает ниже давления паров гидравлической жидкости.Это приводит к образованию паровых полостей внутри жидкости, которые взрываются при сжатии, вызывая характерный стук.

Последствия кавитации в гидравлической системе могут быть серьезными. Кавитация вызывает эрозию металла, которая повреждает гидравлические компоненты и загрязняет жидкость. В крайних случаях кавитация может привести к механическому отказу компонентов системы.

Хотя кавитация может возникнуть практически в любом месте гидравлического контура, чаще всего она возникает в насосе.Забитый впускной фильтр или засоренный впускной трубопровод могут привести к испарению жидкости во впускном трубопроводе. Если насос имеет сетчатый фильтр на входе, важно, чтобы он не засорялся. Если на впускной линии установлен запорный клапан шиберного типа, он должен быть полностью открыт.

Этот тип изоляционного устройства склонен к вибрации в закрытом состоянии. Всасывающая линия между резервуаром и насосом не должна быть перекрыта. Гибкие впускные линии со временем разрушаются; поэтому замените старые или подозрительные впускные линии.

Высокая температура жидкости

Температура жидкости выше 180°F (82°C) может повредить уплотнения и ускорить разложение жидкости. Это означает, что работа любой гидравлической системы при температурах выше 180°F вредна и ее следует избегать. Температура жидкости слишком высока, когда вязкость падает ниже оптимального значения для компонентов системы. Температура, при которой это происходит, зависит от класса вязкости жидкости в системе и может быть значительно ниже 180°F.

Высокая температура жидкости может быть вызвана чем угодно, что либо снижает способность системы рассеивать тепло, либо увеличивает ее тепловую нагрузку. Гидравлические системы рассеивают тепло через резервуар. Поэтому уровень жидкости в резервуаре необходимо контролировать и поддерживать на правильном уровне. Убедитесь, что вокруг резервуара нет препятствий для потока воздуха, таких как скопления грязи или мусора.

Важно осмотреть теплообменник и убедиться, что сердцевина не заблокирована.Способность теплообменника рассеивать тепло зависит от расхода как гидравлической жидкости, так и охлаждающего воздуха или воды, циркулирующих через теплообменник. Поэтому проверьте работоспособность всех компонентов охлаждающего контура и при необходимости замените.

Когда жидкость движется из области высокого давления в область низкого давления, не совершая полезной работы (падения давления), выделяется тепло. Это означает, что любой компонент с аномальной внутренней утечкой увеличит тепловую нагрузку на систему.Это может быть что угодно: от цилиндра, из которого протекает жидкость под высоким давлением через уплотнение поршня, до неправильно отрегулированного предохранительного клапана. Определите и замените любые компоненты, выделяющие тепло.

Воздух выделяет тепло при сжатии. Это означает, что аэрация увеличивает тепловую нагрузку на гидравлическую систему. Как уже объяснялось, кавитация — это образование паровых полостей внутри жидкости. Эти полости выделяют тепло при сжатии. Как и аэрация, кавитация увеличивает тепловую нагрузку.Поэтому осмотрите систему на наличие возможных причин аэрации и кавитации.

Помимо повреждения уплотнений и сокращения срока службы гидравлической жидкости, высокая температура жидкости может привести к повреждению компонентов системы из-за недостаточной смазки в результате чрезмерного утончения масляной пленки (низкая вязкость). Для предотвращения повреждений, вызванных высокой температурой жидкости, в системе должна быть установлена ​​сигнализация температуры жидкости, а все признаки высокой температуры должны быть исследованы и немедленно устранены.

Медленная работа

Снижение производительности машины часто является первым признаком неисправности гидравлической системы. Обычно это проявляется в более длительном цикле или медленной работе. Важно помнить, что в гидравлической системе поток определяет скорость и отклик привода. Следовательно, потеря скорости указывает на потерю потока.

Поток может выйти из гидравлического контура через внешнюю или внутреннюю утечку.Внешняя утечка, такая как лопнувший шланг, обычно очевидна и поэтому ее легко обнаружить. Внутренняя утечка может произойти в насосе, клапанах или исполнительных механизмах, и если вы не одарены рентгеновским зрением, ее труднее локализовать.

Как отмечалось ранее, при наличии внутренней утечки возникает перепад давления, а при перепаде давления выделяется тепло. Это делает инфракрасный термометр полезным инструментом для определения компонентов с аномальной внутренней утечкой. Однако измерение температуры не всегда позволяет определить внутреннюю утечку, и в этих случаях потребуется использование гидравлического расходомера.

Влияние внутренних утечек на тепловую нагрузку означает, что медленная работа и высокая температура жидкости часто проявляются вместе. Это может быть порочный круг. При повышении температуры жидкости вязкость уменьшается. Когда вязкость уменьшается, увеличивается внутренняя утечка. Когда внутренняя утечка увеличивается, тепловая нагрузка увеличивается, что приводит к дальнейшему повышению температуры жидкости, и цикл продолжается.

Упреждающий мониторинг шума, температуры жидкости и продолжительности цикла является эффективным способом обнаружения условий, которые могут привести к дорогостоящим отказам компонентов и незапланированным простоям гидравлического оборудования.В большинстве случаев достаточно информированного наблюдения.

Подробнее о том, как обеспечить надежность гидравлики:

Как бороться с протечками гидравлических соединений

Проведение эффективного ремонта гидравлических цилиндров

Плюсы и минусы расположения гидравлического фильтра

Основы гидравлики, поиск и устранение неисправностей, фильтры и аккумуляторы

Общее, что нужно помнить

1. Закон Паскаля — Давление, оказываемое на одну точку или область жидкого тела, немедленно передается на все части тела и действует с одинаковой интенсивностью.
2. Давление всегда стремится переместить жидкость из точки высокого давления в точку низкого давления.
3. Давление, действующее на площадь, становится силой. Равные силы, действующие в прямом противодействии друг другу, отменяют или нейтрализуют друг друга.
4. Для создания потока необходим перепад давления на отверстии. Нет падения давления = нет потока. Насосы не создают давления, только поток. Ограничения потока создают давление. Масло течет по пути наименьшего ограничения.
5. Гидравлическое масло практически несжимаемое – 0.4% при 1000 psi, 1,1% при 3000 psi по объему.
6. Масло, необходимое для перемещения цилиндра – площадь поршня x ход поршня.
7. 231 дюйм3 = 1 галлон
8. 2,5 фута масла = 1 psi

Информация по устранению неполадок

Причины утечки штока цилиндра:

• чистота при установке
• зазубрины и порезы на стержне
• неправильная смазка
• чрезмерная затяжка уплотнения
• перевернутое уплотнение
• загрязнение, особенно во время втягивания штока (в грязных условиях необходимы сильфоны)
• химическое и тепловое разложение

Влияние высокого содержания воздуха в гидравлическом масле:

• губчатая реакция
• повышенная тепловая нагрузка (температура воздуха увеличивается при сжатии)
• окисление и термическое разложение масла
• пониженная вязкость масла
• кавитационная коррозия
• высокий уровень шума
• снижение эффективности

Масляный фильтр

• Необходимо отфильтровать масло прямо из нового цилиндра для использования с пропорциональными клапанами, так как оно недостаточно чистое.
• Используйте фильтры 6-12 микрон на стороне подачи масла к пропорциональным клапанам.
• Используйте 25-микронные фильтры на обратном трубопроводе в резервуар.
• Фильтры с сигналами тревоги должны подавать сигнал, когда падение давления на фильтрах составляет 90 % от нормального. Если перепад давления слишком велик, масло будет проходить мимо фильтра и загрязнять всю систему.
• При вводе в эксплуатацию новых фильтров всегда выпускайте воздух перед повторной установкой крышки.
• Использование нескольких фильтров с последовательным уменьшением размера фильтра значительно увеличивает общий срок службы фильтра.

Основы аккумулятора

Аккумуляторы в гидравлических контурах используются для нескольких целей — для демпфирования гидравлических пульсаций, ударов и шума и/или для создания резервуара для забора воды, когда движения привода превышают производительность насоса или системы подачи. Типы аккумуляторов включают баллонную, диафрагменную и поршневую конструкции.

Аккумуляторы часто упускают из виду при обычном обслуживании. Их следует проверять не реже одного раза в год. Чтобы проверить давление заряда аккумулятора, необходимо отключить насос подачи и сбросить давление в системе на аккумуляторе.

Специальное соединение расположено в верхней части аккумулятора (аккумуляторы всегда должны устанавливаться вертикально, чтобы уменьшить износ камеры).

Давление в аккумуляторе зависит от его функции при работе. Для снижения вибрации/ударов давление в аккумуляторе должно составлять примерно 60 % от минимального рабочего давления. Для целей резервного потока давление приближается к 90% от минимального рабочего давления. Чем ниже заряд аккумулятора, тем больше в нем будет свободного масла.

Аккумуляторы заправлены азотом. Никогда не используйте воздух или кислород для зарядки любого типа аккумуляторов, так как это может создать взрывоопасную атмосферу под давлением.

Наконец, быстрый способ проверить заряд аккумулятора — отключить насос подачи. Если аккумулятор остается заряженным, медленно откройте сливной клапан и следите за скоростью снижения давления. Когда давление резко падает до нуля, это предварительная зарядка гидроаккумулятора.

Для получения дополнительной информации об улучшении работы ваших гидравлических систем обратитесь к представителю Valmet.

Аккумуляторы — BLACOH Fluid Control

Гидроаккумуляторы для бытовых систем водоснабжения

Частая проблема не только загородных, но и городских квартир – нестабильный напор воды в водопроводе.В многоквартирных домах гидроудары не редкость. Ситуация значительно усложняется, если к такому водопроводу подключается система отопления. Пользоваться таким водопроводом неудобно, и однажды трубы могут просто прорваться и затопить помещения дома. Эти явления можно предотвратить, установив в систему водоснабжения и отопления гидроаккумуляторы, принцип действия которых надежен и прост.

Принцип работы аккумуляторов

Гидроаккумулятор, часто называемый гидробаком, работает в одной системе с насосом, реле давления и фильтрами водоподготовки.Суть его работы сводится к накоплению водопроводной воды с помощью напорного насоса и при достижении определенного давления в баке – возврату воды потребителям. Таким образом, сглаживаются скачки давления, а внутренние системы водоснабжения и отопления защищаются от негативных внешних воздействий.

Конструктивно гидробак представляет собой стальной толстостенный цилиндр с горловиной и золотником с одной стороны и ниппелем с противоположной. Мембранный или цилиндрический баллон из эластичного материала крепится к шейке с помощью шайбы.

Водопроводная вода закачивается в гидроаккумулятор через золотник и натягивается мембрана. При достижении определенного давления (а значит, и объема воды, накопленной внутри бака) насос перестает работать и появляется возможность вернуть накопленную воду во внутридомовую сеть потребителям.

Давление в гидробаке создается за счет ранее скопившегося воздуха во второй его половине. Это делается с помощью обычного воздушного насоса, например, для накачивания автомобильных шин.

При подаче воды насосом мембрана сжимает воздух (ниппель не дает ему выйти) и создается избыточное давление. В дальнейшем именно это создает стабильный напор воды для потребителей. Реле давления следит за его изменениями и при достижении минимума (когда гидроаккумулятор практически пуст) включает нагнетательный насос. Начинается заполнение гидробака, и цикл повторяется заново.

Типы гидробаков для систем водоснабжения

, принцип работы которых одинаков, делятся на несколько типов по ряду характеристик и функциональных особенностей.В первую очередь по способам установки различают:

• Горизонтальный — используется для больших объемов воды. Несколько сложнее в эксплуатации из-за низкого расположения горловины (для замены или осмотра рабочей диафрагмы или золотника приходится полностью сливать воду).
• Вертикальный — используется для малых и средних объемов. Он проще в эксплуатации, так как нет необходимости полностью сливать воду и демонтировать часть трубопровода, как в случае с горизонтально расположенными баками.

По температуре рабочей жидкости гидробаки бывают:

• Для горячей воды — в качестве материала мембраны используется термостойкий материал. Чаще всего это бутилкаучук. Он стабилен при температуре воды от + 100-110 градусов … Такие баки визуально отличаются красным цветом.
• Для холодной воды — их мембрана изготовлена ​​из обычной резины и не может стабильно работать при температуре выше +60 градусов … Эти танки окрашены в синий цвет.

• Резина для обоих типов гидроаккумуляторов биологически инертна и не выделяет в воду веществ, портящих ее вкус или наносящих вред здоровью человека.

По внутреннему объему гидробаки бывают:

• Малая емкость — до 50 литров. Их использование ограничивается крайне небольшими помещениями с минимальным количеством потребителей (фактически это один человек). В варианте с мембранным или водогрейным баком такие устройства часто используются в системах отопления закрытого типа.
• Средний — от 51 до 200 литров … Используются исключительно для водоснабжения как горячей, так и холодной водой. Они могут давать воду на некоторое время, когда подача воды отключена. Они универсальны и достаточно доступны. Идеально подходит для домов и квартир с 4-5 жильцами.
• Большой объем от 201 до 2000 литров . Они способны не только стабилизировать давление, но и обеспечить потребителей запасом воды на длительное время в случае отключения ее подачи из водопровода.Такие гидробаки большие и тяжелые. Их стоимость также велика. Они используются в крупных зданиях, таких как гостиницы, учебные заведения, санатории и больницы.

Критерии выбора подходящего гидробака

При выборе конкретного аккумулятора необходимо руководствоваться следующими критериями:

• Количество потребителей
• Температура рабочей жидкости
• Стоимость оборудования

• При использовании гидробака для компенсации изменения давления теплоносителя в закрытой системе отопления достаточно объемов от 6 до 25 литров (конкретная цифра зависит от размеров самой системы отопления).Остальные характеристики гидробака позволяют ему уверенно работать в одной системе с отопительными приборами (например, максимальное давление, которое выдерживает теплообменник котла — 2-5 атмосфер , а для гидробака — 9-12 атм )

Особенности монтажа гидроаккумулятора

При приобретении гидроаккумулятора определенной модели необходимо учитывать ряд особенностей его установки:

• Всегда устанавливается после нагнетательного насоса
• Рядом монтируется реле давления (его датчики снимают информацию о состоянии жидкости перед насосом, после него, в гидроамуляторе и, собственно, в самом внутреннем водопроводе, также дает команду для включения насоса)
• Требуется прочный фундамент

• Всегда подкладывайте толстую прокладку из пенорезины под платформу основания или опоры аккумулятора. 1,5-2 см

Учет всех этих требований позволяет заранее оценить возможность надежного размещения гидробака в выбранном месте. Чаще всего это подсобные помещения для отопительных котлов или систем водоподготовки и насосов.

Правила эксплуатации

Установив гидроаккумулятор, нужно в дальнейшем соблюдать три простых правила:

• Используйте ба исключительно по прямому назначению, в соответствии со спецификацией производителя.В первую очередь это относится к температуре жидкости и диапазону рабочего давления.
• Регулярно проверяйте настройки этого устройства. Это делается с помощью манометров трубопроводов бака и реле давления на насосе и реле управления. При фиксации аномальных показателей нужно остановить работу оборудования (в первую очередь насоса) и либо самостоятельно найти причину данного сбоя, либо обратиться к сертифицированному специалисту.
• Ежегодно производить не только визуальный, но и внутренний осмотр устройства.При необходимости (признаки износа) замените его детали новыми. Речь идет о мембранных (цилиндровых), ниппельных, золотниковых и трубопроводных манометрах.

Заключение

Гидроаккумуляторы, принцип работы которых проверен временем, являются современным и достаточно бюджетным решением проблемы нестабильного водоснабжения как загородных, так и городских домов. Это устройство способно обеспечить комфортную и бесперебойную работу внутренней системы водоснабжения на долгие годы.

Организация водопровода частного дома всегда хлопотный процесс. Эта система включает в себя множество элементов и одним из них является гидроаккумулятор, который занимает в ней одно из самых важных мест. Однако, чтобы система водоснабжения исправно функционировала, нужно знать, как правильно выбрать гидроаккумулятор. Ведь от этого будет зависеть работа всей системы.

Разберемся, какой гидроаккумулятор подойдет для загородного дома

Зачем нужно уметь выбирать гидробак?

Гидроаккумулятор для систем водоснабжения выполняет две важные функции:

• поддержание постоянного давления в водопроводе;
• защита насоса от слишком частого включения и выключения.

Устройство его довольно простое — это металлический бак, который разделен на две части резиновой мембраной. В самой мембране находится вода, а необходимое давление создается воздухом, который закачивается во вторую часть бака.

Таким образом, при использовании воды в точках потребления погружной насос не должен включаться каждый раз при открытии крана. Ведь груша имеет определенный запас воды под давлением, достаточный для нормальной работы водопровода.И насос включится только тогда, когда этот объем упадет до установленного минимума.

Следует учитывать, что максимально допустимое количество пусков насоса составляет 20-30 раз в час. А оптимально 15-20 раз. Поэтому нужно заранее знать, как выбрать гидроаккумулятор для водопровода, чтобы не ошибиться.

Выбор объема аккумулятора

Одной из важнейших характеристик аккумуляторов является их объем.На рынке представлено множество вариантов, от моделей объемом до 20 литров и до моделей мощностью более 1000 литров. Но наибольшей популярностью на рынке пользуются следующие модели:

Также популярен гидроаккумулятор на 100 литров – такая емкость оптимальна для средней семьи.

Вообще есть несколько формул, по которым можно рассчитать объем гидроаккумулятора. Однако есть некоторая статистика использования этих устройств. Опираясь на него, вы также сможете сделать правильный выбор.

Причём бак стандартного объёма ещё покупать придётся. Например, гидроаккумулятор на 80 литров или на 100 литров.

Основные правила выбора:

• производительность до 24 литров — применяется, когда производительность насоса для скважины находится в пределах 2 м3/час, а количество потребителей не превышает 3 точек. Те. этот объем подходит для небольших загородных домов, в которых проживает 1-2 человека;
• объем 50 литров — понадобится при мощности насоса до 3-х.5 кубометров в час. При этом допустимое количество точек водопотребления увеличивается до 7-8 штук. Такие гидробаки подходят для системы водоснабжения, обеспечивающей 2-3 человека, постоянно проживающих в одном доме;
• если насос имеет емкость более 5 куб.м, а количество потребителей в доме больше 8, то берется бак емкостью 100 литров и более.

При расчете объема гидроаккумулятора важно понимать, что основной его задачей является не создание накопительного запаса питьевой воды.Таким образом, нет необходимости делать большой запас высоты. Обычно достаточно 10-15% на случай неожиданного увеличения расхода воды.

Кроме того, необходимо учитывать следующие правила:

• при подборе тары учитывается общее количество очков, их одновременное потребление воды;
• например значение получилось около 30 литров;
• нужно знать, что вода занимает примерно половину объема гидробака.

Поэтому можно выбрать аппарат емкостью ~60 литров. А если учесть небольшой запас, то оптимальным вариантом будет бак на 80 литров.

Вам нужен запас по высоте?

Многие считают, что одной из задач батареи является создание запаса воды. Однако это не так и функции устройства совершенно другие. Конечно, нужен небольшой запас мощности – бывают моменты, когда потребление воды может увеличиться.Кроме того, немного увеличенная громкость положительно скажется на работе всего оборудования.

Однако, учитывая цену, нет необходимости переплачивать лишние деньги за дополнительную емкость. Для этих целей предназначены специальные пластиковые баки, которые встраиваются в систему водоснабжения.

Более того, если в дальнейшем планируется увеличить расход очков, можно купить дополнительный гидробак. Их общий объем будет суммироваться. Например, если в системе два устройства на 40 и 80 литров, то общая рабочая емкость составит 120 литров.

Оптимальное давление

Чтобы ГА хорошо справлялся со своей задачей, в нем должно быть правильно выставлено давление. В целом расчет необходимого значения производится исходя из того, что на каждые 10 метров подъема требуется 1 атмосфера. Кроме того, еще одна атмосфера обеспечивает нормальное давление в системе водоснабжения.

Например:

• гидроаккумулятор устанавливается в подвале, а до высшей точки получается расстояние 6 метров;
• , таким образом, 0.для подъема воды потребуется 6 атмосфер и еще одна для работы;
• т.е. рабочее значение составит 1,6 атмосферы.

При установке нужно сразу проверить это значение, и если оно ниже нормы, то подкачать воздух в бак. Кроме того, реле давления должно быть правильно настроено. Ведь от этого будет зависеть частота включения насоса и напор воды в системе.

Гидравлический бак типа

На рынке представлены два типа таких устройств:

Горизонтальный резервуар

Принципиальных отличий в работе у них нет.Основное отличие в компоновке. Поэтому в первую очередь нужно ориентироваться на удобство размещения в комнате. Ведь нужно позаботиться не только об установке – в дальнейшем контейнер нужно будет обслуживать, а значит, к нему должен быть удобный доступ.

Еще один момент — сброс скопившегося воздуха. В моделях вертикального типа предусмотрен специальный клапан, расположенный в верхней части бака. А для горизонтальных придется установить дополнительный кран.

Однако главное убедиться, что такая возможность есть на выбранной модели. Ведь если в бачке не предусмотрен специальный выпускной патрубок для сброса скопившегося за время работы системы воздуха, удалить его полностью можно только путем слива всей воды из бачка.

Популярные модели

На современном рынке представлено множество различных моделей гидроаккумуляторов. Однако среди них есть самые популярные устройства для частного дома.

На рынке есть из чего выбрать. При этом важно заранее понять, какими характеристиками должен обладать гидроаккумулятор. Наиболее важными из них являются объем, компоновка и встроенный клапан сброса воздуха.

Гидроаккумулятор для водоснабжения предназначен не только для того, чтобы брать на себя часть давления, он также выполняет некоторые полезные функции по отоплению.Необходимо немного подробнее разобраться, в чем особенности гидроаккумулятора, а также как он устанавливается.

Назначение

Прежде чем перейти к вопросу о назначении гидроаккумулятора, необходимо разобраться, что это такое. Аккумулятор представляет собой металлический бак с эластичной полостью внутри. Впоследствии полость можно заполнить водой. Благодаря воздушному зазору, расположенному между металлическими стенками бака и эластичной полостью, водяной «мешок» никогда не соприкасается с металлом.

Такое устройство наделяет аккумулятор многими положительными качествами.

Во-первых, аккумулятор позволяет частично снять нагрузку с насоса. До подачи воды непосредственно насосом она подается от гидроаккумулятора. Когда уровень воды падает до определенного уровня, включается насос. Таким образом, насосный агрегат защищен от гидроударов.

Такие меры могут значительно увеличить срок службы насоса.Такое бережное отношение убережет его от преждевременных поломок и износа, при этом качество нажима не пострадает. Даже если использовать одновременно два крана, подключенных к выбранной насосной станции, напор останется на заданном уровне.

Водопровод из одного источника также прослужит дольше, так как не будет подвергаться перепадам давления воды. Например, трубы стиральной машины не так быстро изнашиваются. А дополнительный запас воды позволит не бояться перебоев с ее подачей, что удобно, если вы живете в частном доме и вода всегда нужна в должном количестве.

Функции

Суммируя все полезные свойства, которые дает наличие гидробака, можно определить его функции:

• Защита насоса. Наличие гидроаккумулятора помогает защитить насосную систему от нежелательных воздействий, продлевая срок ее службы. Благодаря тому, что насос будет включаться только по мере необходимости, ему гарантировано определенное количество неиспользованных включений. Имеется в виду отклонение от нормы включений в час.
• Опора давления. Благодаря тому, что есть гидроаккумулятор, можно не бояться постоянных перепадов давления воды. Например, если есть только насос, есть вероятность, что вода будет течь либо сильнее, либо медленнее, особенно при открытии сразу нескольких кранов, то при наличии гидроаккумулятора эта проблема отпадает. Ведь нагрузка делится на два технических устройства, а не на одно.

• Выравнивание гидравлического удара. При включении насоса часто сталкиваешься с тем, что вода начинает течь слишком интенсивно. Такой резкий толчок называется гидроударом. Использование гидроаккумулятора позволяет избежать подобных проблем, так как вода из гидробака подается бесперебойно. Таким образом, трубопровод также прослужит гораздо дольше.
• Обеспечение подачи воды. Если вы живете в районе с проблемами водоснабжения, может быть полезно иметь гидроаккумулятор. Он обеспечивает некоторый запас воды, пригодный для хозяйственных нужд.

В зависимости от потребности вы можете выбрать большой аккумулятор (до 500 л) или очень маленький (до 5 л).

Устройство и принцип работы

Особенность гидробаков в том, что вода не вступает в непосредственный контакт с металлическим корпусом, а остается заключенной в эластичную полость, называемую также мембраной. Мембрана изготовлена ​​из бутила, прочного каучукового материала. Бутил обеспечивает должный уровень защиты воды от бактерий, чем не может похвастаться металл.

Между эластичной мембраной и металлическим корпусом имеется воздушный зазор. В нее закачивается азот, но камеру можно заполнить и обычным воздухом. Камера оборудована специальным пневматическим клапаном, посредством которого регулируется давление внутри. Через этот клапан можно заполнить камеру или, наоборот, стравить воздух.

Аккумуляторный блок можно разобрать и собрать в любое время. Имеет простую структуру. Эта простота обеспечивается тем, что всегда можно выявить проблемы и провести своевременный ремонт.В этом случае устройство можно отремонтировать, не выливая из него всю воду.

Гидроаккумуляторы большого объема имеют дополнительный клапан в мембране, который также позволяет выпускать воздух, но здесь речь идет о воздухе, который выделяется из воды. В небольших резервуарах эта функция недоступна, но тогда вентиль должен стоять на трубопроводе.

Работа гидроаккумулятора осуществляется следующим образом.

• Сначала вода закачивается в эластичную полость, растягивая и заполняя ее.К полости крепится специальное реле.
• После достижения порога давления реле реагирует на это и отключает насос.
• Далее при работе гидроаккумулятора снова падает давление, и реле, реагируя на это, снова включает воду. Реле может быть установлено на любой уровень. Такой тип устройства называется автоматическим аккумулятором.

В наше время таких вариантов практически нет, но все же есть устаревшие гидробаки, за степенью наполнения которых нужно следить и доливать самостоятельно по мере необходимости.

Типы и критерии выбора

Существует множество критериев, по которым делятся гидробаки. Каждый из них имеет свои особенности, которые необходимо учитывать в процессе выбора. Материал – один из таких критериев. Если сам расширительный бачок выполнен из нержавеющей стали, то мембрана может быть изготовлена ​​из различных видов резины:

• Натуральная. Натуральный каучук для питьевой воды. Она хорошо тянется, но это свойство может привести к тому, что через стенки такой мембраны со временем будет проникать вода.В полость из натурального каучука можно заливать воду температурой от -10 до +50 градусов.
• Бутил. Этот тип искусственного каучука также предназначен для питьевой воды. Он полностью соответствует всем требованиям безопасности. Он обладает меньшей эластичностью, чем натуральный, что делает его более прочным. Температура, которую выдерживает бутилкаучук, выше: от -10 до +99 градусов.

• ЭПДМ. Этот тип резины также предназначен для хранения питьевой воды.Как и бутилкаучук, этилен-пропиленовый каучук выдерживает температуру от -10 до +99 градусов, но разрушается немного быстрее бутила.
• СБР. Марка предназначена для технической воды. Такую воду нельзя использовать для хозяйственных нужд, но она нашла применение в системах отопления. Такие гидроаккумуляторы используются в качестве расширительных баков для систем отопления.
• Нитрил. Пожалуй, самый необычный вид, так как предназначен для хранения масел и топлива.

При выборе обязательно обращайте внимание на то, какой тип резины используется, так как последние два вида не соответствуют санитарным нормам и поэтому не подходят для хранения питьевой воды.

По комплектации гидроаккумуляторы делятся на вертикальные и горизонтальные.

• Вертикальный. Гидравлические баки вертикального типа выбирают в основном для помещений с небольшой площадью. Поскольку они вытянуты кверху и занимают мало места на полу или вообще не занимают его, они являются отличным выбором для небольших бытовых котлов. Пневматический клапан расположен вверху.
• Горизонтальный. Горизонтальные аккумуляторы не так практичны.Для того, чтобы их установить, нужно иметь много свободного места. Клапана нет и таких конструкций нет, поэтому приходится делать специальный клапан для стравливания воздуха.

Горизонтальный блок имеет крепление, с помощью которого он соединяется непосредственно с насосом. Благодаря возможности крепления внешнего насоса они приобрели такую ​​популярность.

Аккумуляторы подразделяются на механические и пневматические по типу накопителя.

Механический

Для функционирования этого типа накопителя необходима кинетическая энергия груза или пружины. В последнее время эти модели практически не используются, так как недостатков у них больше, чем достоинств. Из недостатков наиболее существенными являются:

1. Большой размер. Такие агрегаты занимают много свободного места, что никак не связано с их объемом.
2. Инерция. Имеется в виду способность таких систем не изменять свои исходные параметры независимо от внешних факторов.

Иногда требуется адаптивность. Однако эти аккумуляторы дешевле.

Пневматический

Сегодня такие аккумуляторы более распространены, так как функционирование за счет воздействия газа проще. Такое устройство было описано в предыдущих разделах. Устройства из этой категории делятся на поршневые, грушевидные или баллонные и диафрагменные.

1. Поршневой. Устройства этого типа крайне редко используются в бытовых условиях.Они больше подходят для промышленного использования. Их вместимость чрезвычайно высока и достигает 600 литров. Понятно, что мало кто дома постоянно нуждается в таком объеме воды. Тем не менее, стоимость таких установок очень мала.
2. С грушей или шариком. Такие баки-аккумуляторы поодиночке не используются. Чаще всего они включаются в систему гидронасоса. В этом случае внутри металлической емкости закрепляется груша. С одной стороны есть отверстие для наполнения водой.Получается, что груша как бы натянута внутри металлического бака. Воздух, накачанный в емкость вокруг груши, затем выталкивает находящуюся там воду. Когда давление падает, груша снова наполняется.
3. Мембрана. Принцип работы мембранного аккумулятора аналогичен варианту с грушей, однако в данном случае в роли эластичной полости выступает мембрана из шламорезины. Мембрана соединена с металлическим корпусом только одним концом. В пустом состоянии мембрана прижимается к выходному отверстию газом внутри.Наполняя водой, мембрана расширяется.

По назначению гидроаккумуляторы можно разделить на подходящие для систем отопления, горячего водоснабжения и холодного водоснабжения.

• Для систем отопления. Гидроаккумулятор для отопления служит для избавления от скопившегося воздуха в трубах, а также для предотвращения падения температуры воды.
• Для горячей воды. Мембранные расширительные баки в основном используются для горячего водоснабжения.Они предназначены для компенсации расширения воды, возникающего из-за перепадов температуры. Это расширение приводит к перепадам давления.
• Для холодной воды. Для холодной воды в основном выбирают гидроаккумуляторы, которые подключаются к внешнему источнику.

Это решение чаще всего выбирают для частных домов.

Резервуары делятся на малые и большие по размеру.

• Маленький. Эти агрегаты не отличаются большим объемом, но идеально подходят для дома. К малым относятся устройства объемом не более 150 литров.
• Большие. Сюда входят промышленные блоки, которые занимают много места и редко устанавливаются в частных домах. В основном их делают горизонтальными. Их объем может достигать 600 литров. Они предназначены для хранения технической воды.

Среди прочего следует обратить внимание на те моменты, которые должны коренным образом повлиять на выбор того или иного юнита. Подводя итог всему вышесказанному, можно выделить следующие моменты, заслуживающие особого внимания:

• Тип. Крайне важно, по какому принципу работает аккумулятор. Каждая из потребностей требует определенного образца. Так, для горячей воды выбирайте расширительный бак, а для холодной воды выбирайте гидроаккумулятор с возможностью подачи воды от стороннего источника. При выборе гидроаккумулятора для питьевой воды обратите внимание на наличие фильтра.Лучше всего купить пневмоаккумулятор.
• Том. Объем бака лучше подобрать такой, чтобы он полностью покрывал потребности. Например, если вы измеряете, сколько воды вы тратите за один поход в душ, то можете ориентироваться при выборе этого показателя.
• Ориентация. Конфигурацию бака подобрать проще всего: если помещение небольшое, то выбирайте вертикальный гидроаккумулятор, если позволяет площадь, выбирайте горизонтальный вариант.

Расчет объема

Для более точного расчета объема рекомендуется использовать следующую таблицу.Он показывает приблизительное количество воды, которое будет доступно после того, как насос перестанет качать воду из-за отключения электроэнергии. Обратите внимание, что этот показатель невозможно определить точно, так как все зависит от того, как настроено реле.

Для более точного расчета рекомендуется использовать специальную формулу: К (коэффициент мощности двигателя) x Amax (максимальный расход, литры в минуту) x ((Pmax (давление при выключении насоса в барах) ) + 1) x (Pmin (давление при включении насоса в барах) + 1)) / (Pmax — Pmin ) x (Пар (давление воздуха в гидроаккумуляторе в барах) + 1).

Например, посчитаем по таблице, взяв случайные значения.

При коэффициенте K = 0,25, максимальном расходе Amax = 2,1 и давлениях Pmax = 3, Pmin = 1,8 и Pair = 1,6 получаем: 0,25 х 2,1 х ((3 + 1) х (1,8 + 1 )) / (3 — 1,8) х (1,6 + 1) = 31,41 литра.

Этапы установки

Установка гидроаккумулятора осуществляется в несколько этапов, совершенно отличных от тех, что сделаны для обычного бака.… Следует учитывать, что аккумуляторный бак практически не находится в покое. Постоянно работает, постоянно задействована мембрана или груша и находится под давлением. Поэтому все действия по установке и регулировке нужно делать осторожно и не спеша.

Сначала нужно починить бак.

Он должен быть надежно закреплен на полу и не шататься. Под ножки нужно подложить резиновые подкладки, чтобы в случае вибраций, шумов и прочего бак амортизировал удары и не так сильно шатался.

При пренебрежении этим правилом, в процессе эксплуатации металлический корпус может сильно трястись и греметь, издавая неприятные звуки, а также подвергаться ненужным воздействиям.

Трубопровод также необходимо соединить с помощью резиновых прокладок, выполняющих в данном случае изолирующую функцию. Важно, чтобы резиновые переходники были гибкими, иначе они могут треснуть и начать пропускать воду. Кроме того, гибкие материалы легче устанавливать и эксплуатировать.

Оптимально, если вход аккумулятора и присоединяемый трубопровод имеют одинаковое сечение. Тогда не будет дополнительных проблем с подключением. Сечение проводки к розетке сужать нельзя: это приведет к необоснованному повышению давления в баке гидроаккумулятора, что может вызвать полосу, так как баки часто на это не рассчитаны.

Резервуар должен быть надлежащим образом подготовлен перед первым использованием. В первую очередь мембрану или грушу проверяют на наличие воздуха.Если есть воздух, то его выпускают. Затем бак наполняется водой под очень низким давлением. Это связано с тем, что резина при слеживании слипается, и если ее слишком резко отклеить, то ее можно повредить или порвать. Чтобы этого не произошло, заправку необходимо проводить медленно и осторожно.

При выборе места для работы необходимо обеспечить свободный доступ к механизму с любой стороны. В общем, подключение гидроаккумулятора в водопровод лучше всего доверить опытным специалистам, так как по неопытности можно не учесть некоторые неочевидные, но важные факторы, такие как перепад давления или несоответствие сечения водопровода. трубы водоснабжения.Такие риски недопустимы, так как гидроаккумулятор – довольно дорогой агрегат, а ремонт водопровода влетит в копеечку.

Если вы решили рискнуть и сделать все самостоятельно, воспользуйтесь следующей пошаговой инструкцией.

Регулировка

После того, как бак куплен и доставлен домой, первым делом нужно проверить давление внутри него. Обычно оно составляет 1,5 бар, но нередко давление падает из-за утечек из-за длительного хранения. Давление проверяется манометром.

Вы можете проверить это в магазине. Затем прямо во время покупки попросите продавца-консультанта сделать необходимые замеры. Точность предлагаемого в магазине манометра обычно достаточно высока, чтобы погрешность не сильно повлияла на конечный результат замены.

Обычно специалисты рекомендуют устанавливать давление, которое будет на 10% ниже, чем в мембране при включении насоса.Чтобы отрегулировать уровень, накачайте воздушную камеру или стравите лишний воздух. Однако следует учитывать, что перепады давления крайне негативно сказываются на сроке службы мембраны. Если разница больше 1,5 бар, это увеличит нагрузку.

T Также давление нужно выставлять с учетом того, для чего именно вам нужен бак. Например, некоторые люди любят принимать душ под высоким давлением или использовать гидромассаж. Тогда давление в воздушной камере должно быть немного выше, чем если вы хотите только принять ванну.Однако давление в воздушной камере не должно быть слишком высоким, иначе вы просто не сможете закачать воду в мембрану. Слишком слабое давление тоже губительно: мембраны не рассчитаны на повышенный объем воды.

Настройка реле

После того, как регулировка гидроаккумулятора произведена, переходят к регулировке реле, которое отвечает за включение и выключение насосной станции.

Для правильной настройки выполните следующие действия:

• Откройте крышку отсека, в котором находится реле.
• Посмотрите, из чего сделано это реле. Вы увидите две пружины и гайки. Большая пружина и гайка обозначаются буквой P, а маленькие — треугольником P.
• Сначала разберемся с компонентами, отвечающими за включение насоса. Это группа P. Чтобы сделать пружину более чувствительной к давлению, слегка затяните большую гайку.
• Группа Delta P отвечает за отключение насоса. Потянув ее вверх, вы укажете, что насос выключен в тот момент, когда мембрана еще не полностью заполнена водой.

После того, как вы сделали настройки, проверьте, что получилось. Если вы не очень довольны результатом, снова затяните или ослабьте гайки.

Во время испытаний не нужно накрывать реле крышкой, но после установки всех настроек крышка должна быть закрыта.

Наполнение водой

После того, как выставлено давление внутри гидроаккумулятора и настроено реле, можно переходить непосредственно к наполнению гидробака.Здесь снова понадобится качественный манометр с подробной шкалой значений и небольшой погрешностью. Необходимо подключить его к баку и залить водой, строго соблюдая показатели.

Вооружитесь характеристиками вашего танка. Они указывают, какое давление можно считать нормальным, а какое – максимальным. Если показания манометра близки к пределу, немедленно прекратите подачу воды и попытайтесь выровнять давление, спустив или добавив воздух в воздушную камеру.

При заполнении бака гидроаккумулятора необходимо вручную отключить насос в момент, когда давление станет оптимальным. После этого реле настраивают по нужным параметрам, ослабляя или затягивая маленькую пружинку. Обратите внимание, что достаточно давления в 3 бара, хотя его можно варьировать по желанию. Разница между давлением включения и выключения насоса должна быть около 1-1,5 бар. Как показывает практика, этого вполне достаточно.

Выполнив все вышеперечисленные действия, можете смело приступать к полноценной эксплуатации вашего гидроаккумулятора. Раз в пару месяцев проверяйте в нем давление, осматривайте реле и соединения с водопроводной системой, а также наблюдайте за работой насоса.

Показанная здесь схема подключения не единственная. Есть еще несколько вариантов, которые нашли применение в бытовых условиях.

Схема: опции

В первую очередь схема подключения гидроаккумулятора к насосной станции зависит от функций, которые на него накладываются, а также от способа использования самого гидробака.Наиболее популярны следующие варианты.

Трубопровод бустерной насосной станции

Установка гидроаккумулятора подобным образом уместна при большом объеме водопотребления. На таких насосных станциях постоянно работает один насос, что может вызвать большие скачки давления, которые необходимо немедленно устранять.

Здесь гидравлический бак гасит скачки давления, тем самым продлевая срок службы всех насосов. Он также компенсирует небольшие колебания давления, которые могут возникнуть из-за большого объема потребляемой воды.

Однако сфера применения данного типа подключения этим не ограничивается.

Так уж получилось, что перебои с электричеством случаются постоянно, а наличие воды жизненно необходимо. Подобные ситуации могут возникать, например, на сельскохозяйственных объектах. Здесь запас воды помогает пережить такие кризисные периоды, часто длящиеся несколько дней.

Аккумулятор играет здесь роль демпфера. Чем мощнее насосная станция, тем больший объем должен иметь гидробак и тем большее давление он должен выдерживать.В противном случае желаемый эффект никогда не будет достигнут.

Для погружного насоса

Чтобы погружной насос не работал вхолостую, необходимо, чтобы он совершал всего от 5 до 20 включений в час, что подробно описано в его технических характеристиках. Если давление в системе водоснабжения упадет, насос включится автоматически. Такие падения могут происходить гораздо чаще, чем 20 раз в час. Для компенсации таких различий необходим гидробак.

В данном случае гидроаккумулятор призван компенсировать небольшой расход воды, что также приводит к срабатыванию насоса, тем самым предотвращая тупое срабатывание погружного агрегата. Реле гидроаккумулятора не такое чувствительное, как у погружного насоса. К тому же помпа подает воду резкими рывками и мгновенно, из-за чего напор резко скачет. Это негативно влияет на трубы. Подключение гидробака также устраняет эту проблему.

Нет необходимости в большом гидравлическом баке.Для выбора оптимального объема необходимо оценить, сколько расходуется воды в час, как часто включается насос, мощность перекачивания. Важную роль играет то, где будет установлен бак относительно насоса и на какой высоте закреплен сам насос.

С накопительным водонагревателем

Если подключить гидробак к водонагревателю, то он будет использоваться как расширительный бак, не реагируя на изменение температуры воды.Так как вода в водонагревателе поднимается под действием расширения, элементы водонагревателя, не всегда рассчитанные на такие нагрузки вопреки своему прямому назначению, могут быть повреждены, что приведет к необходимости полной замены это дорогое оборудование.

Мембрана гидравлического бака легко выдерживает расширение, которому подвергается вода. Полость эластична и не может быть повреждена небольшим расширением объема.

В связи с этим подключение гидравлического бака к водонагревателю является хорошей идеей, чтобы сохранить сам водонагреватель в целости и сохранности.

Перед насосами по направлению движения воды

В этом случае гидроаккумулятор включается в цепь перед императивным насосом. Он нужен для того, чтобы давление не падало так резко сразу после включения воды и давление оставалось на одном уровне. Особую роль здесь играет объем гидробака. Итак, чем больше потребляется воды, тем выше должна быть емкость, иначе все мероприятия по установке гидроаккумулятора будут бесполезны и компенсация давления не будет достигнута.

Соединение

Гидробак включен в схему в том месте, где он может обеспечить наибольшую отдачу. Точные точки подключения отмечены на рисунках выше. В зависимости от проблемы, с которой вы столкнулись, расположение гидроаккумулятора и его объем будут отличаться.

Обследование

Проверка гидроаккумулятора проводится с целью выявления неисправностей мембраны и своевременной замены этого важного компонента.Сегодня есть много видео и инструкций, как проверить себя в домашних условиях. Ниже приведена самая простая из инструкций.

Для начала есть несколько профилактических мероприятий, призванных обеспечить бесперебойную работу мембранной полости. Также есть признаки, явно указывающие на то, что с гидробаком что-то не так. К ним относятся:

• Ежемесячная проверка давления. Важно, чтобы имеющийся параметр и указанные в техпаспорте гидроаккумулятора совпадали.Если это не так, можно сказать, что есть какая-то проблема.

• Наличие ржавчины на кузове. Если бы мембрана была цела, то вода не попадала бы на корпус и на нем не образовывалась бы коррозия. С другой стороны, это может быть связано с тем, что вода попала на корпус извне. Например, гидробак находится под трубой с горячей водой, конденсат из трубы систематически капает в одно и то же место на поверхность.
• Влажность на стыке. Это также может означать, что мембрана лопнула и пропускает воду. Выступающие капли не могут появиться в полости, которая, по идее, заполнена только воздухом или газом, просто так.

• Странные звуки. Из-за работающего насоса звук из гидробака практически не слышен. Если звуки есть и достаточно отчетливые, то это может быть признаком серьезной поломки.Если вы только что подключили аккумулятор и он еще не прошел гарантийный срок, рекомендуется немедленно вернуть его.
• Видимые повреждения. Вооружившись фонариком, следует заранее осмотреть мембрану на наличие видимых глазу повреждений: дырок, трещин, трещин. Их не должно быть. При наличии таких дефектов замените мембрану.

Проверка начального давления уже приводилась в одном из предыдущих разделов, поэтому имеет смысл кратко описать порядок:

• бак должен быть отключен от насосной станции;
• затем имеющаяся в нем вода сливается из гидробака;
• путем подключения манометра проверяется уровень давления воздуха в гидроаккумуляторе.

Возможные неисправности

В процессе эксплуатации гидроаккумулятора может возникнуть множество проблем, и нужно знать, как устранить каждую из неисправностей. Для этого нужно учитывать причины, которые могут повлечь за собой подобные неприятности.

• При неисправности насосного агрегата, при частом включении и выключении дело может быть в мембране. В этом случае рекомендуется проверить его целостность и, в случае чего, заменить на новый, предварительно тщательно просушив металлический корпус бака.
• Возникновение течи возле пневмоклапана, через который можно стравливать воздух или наполнять бак, также связано с нарушением целостности мембраны. Как и в предыдущем случае, мембрану необходимо заменить.

• Слишком низкое давление клапана может быть вызвано несколькими причинами. Самое простое — недостаточная толщина воздушной прослойки. В этом случае нужно просто добавить немного воздуха внутрь гидробака.Вторая причина более серьезная. Если сломана деталь, через которую выходит воздух, ее придется заменить. Возможно, потребуется провести сварочные работы.
• Течь на трубе, которая идет от насоса, может возникнуть из-за потери герметичности. В этом случае следует попробовать затянуть фланец чуть плотнее, чтобы он плотно прилегал. Если это не помогло, рекомендуется полностью заменить детали.

• Если давление в кране неравномерное, несмотря на наличие гидробака, то дело может быть в эластичной полости.Проведите его полную проверку, протестируйте несколько раз. Если у вас все еще есть сомнения в ее герметичности, то замените имеющуюся деталь на новую.
• Слабый напор связан вовсе не с мембраной, а с тем, что ваш насос может работать некорректно или даже быть неисправным. Обязательно проверьте насос на работоспособность. Отремонтируйте его, если обнаружите проблему. Второй причиной может быть неправильный выбор объема гидроаккумулятора. В этом случае есть только один выход – замена гидробака на подходящий.

Если из пневмоклапана пойдет жидкость или образуется рядом с ним, это означает, что со стопроцентной вероятностью мембрану придется заменить.

Экспертное заключение о необходимости

Ниже видео, в котором специалист наглядно обосновывает необходимость покупки гидроаккумулятора. Он утверждает, что гидравлический бак является одним из лучших способов уменьшить чрезмерную нагрузку на насосы, тем самым значительно продлевая срок службы насосов.

Современная автономная система водоснабжения обязательно должна быть оборудована емкостью для хранения определенного количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные гидроаккумуляторы, так как они более удобны и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды аккумуляторов, даны правила из подбора.Мы подробно описали, как устанавливается и настраивается оборудование. Данные нами рекомендации обеспечат безотказную работу устройства и продлят срок его службы.

Гидравлический аккумулятор, также известный как гидравлический бак, накопительный бак или напорный бак — это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри бак разделен на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Галерея изображений

Установив в доме гидроаккумулятор, потребитель навсегда приобретет безопасность использования домашнего водопровода.

Зачем нужен гидроаккумулятор, его отличие от расширительного бачка

Например, рассмотрим дом, в который подается вода с помощью электрического насоса.

При внешнем сходстве формы двух гидроаппаратов они имеют разные функции, отличаясь не только цветом — гидроаккумуляторы синие, а расширительные бачки красные — но и выполняют разную работу.

Оба устройства работают по схожему принципу и работают с одной целью – бесперебойная работа системы бытового водоснабжения и отопления.

Бачок расширительный применяется в основном в системах отопления и имеет функцию снижения давления жидкости, тем самым защищая трубы и фитинги от преждевременного выхода из строя, ведущего к их замене.

В расширительном бачке емкость для жидкости разделена пополам с помощью подвижной перегородки. В одной части воздух, в другой вода.

При нагреве вода расширяется и давит на мягкую перегородку, сжимая воздух с другой стороны, тем самым сбрасывая избыточное давление в системе отопления.

При понижении температуры происходит обратный процесс — сжатый воздух проталкивает воду в систему, предотвращая образование воздушной пробки.

Аккумулятор используется при прокладке домашнего трубопровода. Емкость аккумулятора внутри тоже разделена на два резервуара, но по другому принципу.

Вода в нем не соприкасается со стенками, так как находится в специальной мембранной камере, которая окружена сжатым воздухом.Мембрана изготовлена ​​из полимерных материалов, устойчивых к высоким и низким температурам и химическому воздействию.

Аккумуляторное устройство

Аккумулятор представляет собой герметичный стальной бак объемом 50-100 литров с нагнетаемым воздухом, имеющий внутри емкость, выполненную из полимерных материалов, как правило, бутилкаучука.

Бак — мембранная камера — подает воду в бытовую водопроводную систему с постоянным давлением, которое можно регулировать с помощью клапана на баке, входящего в состав системы.

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов основана на едином принципе — мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена нагнетаемым под определенным давлением воздухом, регулируемым специальным датчиком.

Поэтому давление жидкости в мембранной камере, а значит, и во всем бытовом водопроводе всегда стабилизируется воздушной прослойкой. Это означает:

• Внутренний водопровод на 100% защищен от различных видов гидроударов, так как оснащен датчиком, который открывает регулирующий клапан, сбрасывая избыточное давление.
• На случай незапланированного отключения электроэнергии у пользователя всегда есть запас 50-100 литров воды, в зависимости от мощности, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в баке, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает насос, подающий воду, только при необходимости. Это, во-первых, снижает энергопотребление, а во-вторых, увеличивает долговечность деталей насоса.
• Вода в баке-аккумуляторе не контактирует с водой, поэтому замена металлического бака никогда не потребуется из-за его износа от коррозии.

Все эти показатели обеспечивают бесперебойную работу домашнего водопровода.

Типы аккумуляторов

Аккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В данном гидроаккумуляторе используется мембранный бак из нейтрального материала, используемого в пищевой промышленности для обеспечения безопасности использования воды при приготовлении пищи. Гидравлический бак этого агрегата окрашен в синий цвет.
• Для горячей воды. При этом используется материал, устойчивый к высоким температурам.Бак, используемый для горячей воды, окрашен в красный цвет.
• Для системы отопления. В системе отопления используется материал, устойчивый к активным реагентам, используемым в теплоносителях. Гидробак красный.

Также гидроаккумуляторы бывают разной конструкции — с вертикальным и горизонтальным расположением гидробака.

• В частном доме удобнее использовать вертикальный гидробак, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить устройства разного назначения рядом.
• Гидроаккумуляторы с горизонтальным гидробаком применяются в основном на насосных станциях; в этом случае водяной насос устанавливается сверху конструкции.

Как выбрать гидроаккумулятор

В первую очередь нужно определиться, для какой системы вы планируете использовать аккумулятор.

• Для устройства, которое будет следить за подачей холодной воды, необходимо исходить из количества проживающих в доме человек и, согласно нормам потребления холодной и питьевой воды на человека, приобрести подходящий гидроаккумулятор.
• Узел подачи горячей воды также приобретается после расчета расхода горячей воды на человека в сутки.
• Аккумулятор, обеспечивающий бесперебойную работу системы отопления, выбирается исходя из площади отапливаемых помещений. В зависимости от этого подбирается емкость гидробака.

Также необходимо учитывать, что работа всего агрегата основана на использовании мембранного бака, который находится внутри гидробака.

От его живучести зависит срок службы всей системы. Для холодной воды лучше приобрести бак с мембраной из изобутилатной резины, вода из которой безопасна для использования в кулинарии.

Чем лучше фланец, тем дольше проработает аккумулятор. Изготовлен из оцинкованной стали, нержавеющей стали или композитного пластика.

Расчет оптимального объема гидробака

На объем гидробака ГОСТа нет.Емкость для использования воды каждый выбирает индивидуально. Необходимо исходить из двух параметров.

1. Размер подсобного помещения, в котором будет установлен хотя бы один гидравлический бак. Например, размер 100-литрового бака представляет собой стоящую вертикально бочку высотой около 850 мм и диаметром 450 мм.
2. Далее необходимо рассчитать количество потребляемой воды каждым членом семьи (приблизительно). Также учитывайте расход воды на стирку, мытье посуды и другие бытовые нужды.В любом случае, даже если в расчетах была допущена ошибка, всегда можно заменить бак с увеличением его емкости.

Соединение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для настройки реле срабатывания реле давления.

На заводе в баке установлено 1,5 атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для измерения этого параметра на дне гидробака (от 100 литров) есть специальный вход.

• При использовании поверхностного насоса установите его рядом с гидробаком. Обратный клапан устанавливается на трубу подачи воды.
• Все устройства, необходимые для работы гидроаккумулятора, лучше устанавливать с помощью пятивыходного фитинга для обвязки контура.
• Наличие выводов разного диаметра делает его использование незаменимым при установке гидроаккумулятора в систему водоснабжения.

Но это необязательное требование.Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

После установки гидроаккумулятора необходимо установить и отрегулировать срабатывание реле. Нормальная работа бытовых приборов обеспечивается давлением 1,4-2,8 атм. Для сохранения мембраны давление в системе должно быть выше, чем в гидробаке на 0,1-0,2 атм.

Например, если давление в гидробаке равно 1.5 атм, то показатель этого параметра в водопроводе должен быть не менее 1,6 атм. Для настройки реле используется это значение; оптимален для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше — два-три этажа, то потребуется увеличить давление в гидробаке, рассчитав оптимальное давление по формуле: V = ( H + 6) / 10, , где H — величина значение самой высокой точки водоразбора в доме. Подставив его в формулу, можно узнать, какое давление нужно установить в гидробаке.

Вот основные моменты, которые следует учитывать при прокладке трубопровода и установке гидроаккумулятора в систему домашнего водопровода. Правильный монтаж – залог долгой и бесперебойной работы всей системы водоснабжения.

Пошаговая работа по разводке водопровода в деревянном доме. Как сделать разводку воды в частном доме видео

Современные дачные и дачные участки немыслимы без благоустройства.Почти во всех из них есть электричество, канализация и водопровод. Большую часть строительных работ по прокладке сетей можно выполнить самостоятельно. Например, схема водопровода в частном доме своими руками поможет обеспечить водой.

Составление схемы

Сантехнику в частном доме можно условно разделить на две части: наружная магистральная и внутренняя разводка к точкам потребления. Вода может подаваться из нескольких источников: скважина

• ;
• колодец;
• действующий магистральный водопровод.

Внутри дома водоснабжением должны быть обеспечены следующие объекты:

• кухонные мойки;
• туалеты;
• ванны;
умывальники
• ;
• душевые кабины;
• ванные комнаты;
Вывод
• для полива огорода или сада.

Схема водоснабжения частного дома должна учитывать все нюансы расположения и места водозабора, а также расположение ввода трубы в помещение и разводки внутри к точкам потребления.

В зависимости от количества потребителей и их расположения внутренняя разводка может осуществляться двумя способами:

При последовательной схеме подключение потребителей к сети осуществляется через тройники, смонтированные на единой магистральной трубе. Этот вариант подходит для небольших домов с минимальным количеством абонентов. Получается экономно и просто, но напор в дальней зоне и на верхних этажах значительно снижается при одновременном использовании нескольких кранов.

Сантехнику в частном доме с большим количеством точек потребления или с их расположением на втором этаже желательно обустраивать по второму варианту.Коллекторная схема подразумевает подключение так называемых «гребенок» — коллекторов. При этом каждый абонент питается от своего выхода лично. В этом случае напор везде одинаков, но, конечно, стоимость водопровода получится выше, так как требуется отдельный отвод к каждому потребителю.

В системе водоснабжения целесообразно монтировать два коллектора: отдельно для разводки горячей и холодной воды.

Внутри нового дома или в его подвале потребуется выделить и оборудовать отдельную комнату или место, в котором нужно будет установить систему управления водными ресурсами.В его состав входят:

• блок внешнего линейного ввода;
• Станция насосная;
• гидроаккумулятор;
коллекторы
• ;
• Арматура запорная — краны;
• котел.

Совет: «Распределительный водопровод удобно монтировать в котельной, если есть достаточно свободного места».

После того, как схема прокладки водопроводной сети окончательно продумана и выполнена в виде чертежа на бумаге, а это очень пригодится в дальнейшей работе, приступаем к устройству монтажных отверстий.

В деревянном доме в этом поможет электродрель с необходимым диаметром сверла или коронка, а в каменном доме — перфоратор. Особое внимание следует уделить прокладке магистральной трубы. В месте его перехода с улицы в помещение следует проложить отрезок металлической трубы – своеобразная муфта, через которую должен быть проложен водопровод. В последствии щель между ними заделывается монтажной пеной. Такие же металлические стекла закладывают при проделывании отверстий в межквартирных и межэтажных проходах.

Монтаж сантехники своими руками

После того, как схема разводки воды в частном доме составлена ​​и учтены все нюансы, пора приступать к планированию закупки необходимых материалов и оборудования. Нам понадобится два комплекта: для устройства внешнего подключения и для разводки труб водопровода внутри частного дома.

Типы труб в зависимости от материала

В современном автономном водопроводе применяют трубы нескольких типов:

• металлические: медные или стальные;
• полипропилен;
• из металлопластика;
• из полиэтилена низкого давления — HDPE.

Медные трубы самые дорогие, но у них много преимуществ. Они практически не подвержены коррозии, на них не действуют вредные излучения и перепады температур. Самостоятельный монтаж из такого материала может выполнить только специалист. Стальные трубы постепенно выходят из моды; реально проложить из них водопровод сможет только опытный сварщик. Неслучайно старые железные водопроводные трубы меняют на пластиковые.

Полипропилен сегодня является наиболее распространенным материалом для прокладки бытовых водопроводных труб.Такие трубы используются как для наружной магистральной, так и для обустройства внутренней водопроводной сети, здесь отличия только в диаметре. Сварка стыков осуществляется специальным аппаратом, который можно приобрести или взять напрокат в строительном магазине. Вам также понадобится резак, чтобы отрезать желаемую длину.

Для распределения горячей воды выбирают специальные термостойкие изделия.

Металлопластик представляет собой симбиоз алюминия и пластика. Сборка сантехники из этого материала не требует ничего, кроме гаечных ключей и резака.Минус – не выдерживают высоких: свыше 95°С, и низких: ниже -5°С, температур. В результате такие трубы не используются в качестве наружного трубопровода. Трубы ПНД собираются вручную на муфтах по типу монтажа из металлопластика. В основном их используют для организации внешней магистрали.

Диаметр трубы

При составлении плана вашей системы водоснабжения определитесь, какой диаметр труб будет использоваться, от этого будет зависеть пропускная способность всей системы. Обычно ориентируются на значение скорости прохождения воды, которая должна быть не менее 2 м/с.

Вот краткая таблица зависимости оптимального диаметра трубы от длины сети:

• до 10 м — 15 мм;
• 10-15 м — 20 мм;
• 15-30 м — 25 мм;
• свыше 30 м — 32 мм.

Сварка полипропиленовых труб

Если сантехника из металлопластика и ПНД собирается путем затяжки специальных гаек на уголках, кранах и другой фурнитуре, то сделать разводку из полипропиленовых труб поможет специальный аппарат для их сварки.Работа выполняется в следующей последовательности:

1. В аппарат вставляются переходники нагревателя необходимого диаметра.
2. Трубы нарезаются на отрезки необходимой длины, подготавливаются соединительные элементы: муфты, уголки, отводы, тройники и др.
3. Места стыков обезжириваются, для этого удобно использовать специальные спиртовые салфетки.
4. На включенном приборе установить режим нагрева, рекомендованный в документации для полипропилена.
5. Когда на аппарате погаснет индикатор, сигнализирующий об оптимальном нагреве для сварки, отрезок трубы и соединительный элемент следует расположить с разных сторон аппарата.
6. Выдержав несколько секунд (согласно инструкции), элементы подачи воды снимаются и плотно прижимаются друг к другу. Время нагрева и выдержки в стационарном состоянии зависит от толщины трубы и всегда указывается в инструкции к прибору.

Работу лучше выполнять с помощником, а под аппарат подложить теплоизоляционный материал для защиты пола от высоких температур.

Водопровод в доме

Прокладка труб вокруг дома начинается от точек потребления до вводного узла или коллекторов.Монтаж осуществляется с помощью специальных клипс или других креплений к стенам. При этом оптимальный зазор от конструкций выдерживается на уровне 20-25 мм. Для обеспечения прокладки и оптимальной работы трубопроводов применяется различная сантехническая арматура: уголки

• ;
фитинг
• ; муфты
• ;
• краны;
• тройники.

Подключаем насосную станцию ​​к внутреннему водопроводу

При использовании колодца вода в дом подается автоматической системой, состоящей из нескольких важных элементов:

• насос;
• накопитель воды — гидроаккумулятор;
• автоматика регулирующая.

Если все элементы собрать в единый механизм, перед нами насосная станция. Имеет штуцеры:

• для получения воды из колодца или колодца;
• для подачи воды во внутреннюю сеть.

При включении станции насос накачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

При расходе воды давление постепенно падает до определенного значения, после чего автоматика снова запускает насос.

Совет: «При подключении станции не забудьте поставить запорную арматуру на входе и выходе к потребителям. Это поможет отрезать аппарат для проведения ремонтных работ.

Гидроаккумулятор — что это такое и зачем нужен

Второй вариант водопровода разнесенный. В данном случае насос используется погружного типа и располагается в колодце или колодце. случае в распределительном узле установлены только гидроаккумулятор и автоматика.Преимуществом данной системы является низкий уровень шума и возможность использования гидроаккумулятора большой емкости. Гидроаккумулятор, как следует из названия, хранит воду и обеспечивает ее сохранение при повышенном давлении.

Именно это позволяет подавать жидкость в любую точку водопровода. Внутри гидроаккумулятора находится резиновая камера, в которую насосом подается вода, а вокруг нее в металлическом цилиндре — воздух. Закачивая воду в камеру, насос сжимает воздух в цилиндре.При открытии крана давление падает из-за того, что воздушная прослойка выдавливает воду из камеры.

Фильтры для очистки воды

Для защиты системы от механических примесей на расстоянии 50-100 см от насосной станции или гидроаккумулятора монтируется фильтр грубой очистки. Это стакан с фильтрующим элементом. Контролировать его загрязнение несложно, все хорошо видно через прозрачную стенку.

Устанавливаем коллектор и бойлер

После фильтра устанавливаются остальные узлы водоснабжения.Сначала монтируется тройник, разделяющий поток на две части:

• коллектор холодной воды;
• Магистраль, ведущая к котельной.

После котла устанавливается второй коллектор, предназначенный для разделения нагретой воды по потокам.

Система оборудована запорной арматурой, а также в линии горячего водоснабжения установлен предохранительный клапан и расширительный бак. Сантехника в частном доме сложна только на первый взгляд.Досконально разобравшись в процессе, легко выполнить всю работу своими руками, не привлекая мастеров со стороны. Это не только сэкономит деньги, но и станет предметом особой гордости владельца.

Хотите самостоятельно обеспечить водоснабжение загородного дома? Согласитесь, что выполнить эти работы своими руками вполне посильная задача, если знать нюансы устройства водопровода.

Мы поможем вам разобраться в тонкостях и основных правилах – в этой статье мы расскажем о том, как обустроить водопровод в частном доме своими руками.С чего начать и как правильно провести все работы.

Для лучшего понимания процесса мы подобрали наглядные фото и схемы водоснабжения. Также статья дополнена полезными видео-рекомендациями по правилам водопровода и советами по установке узлов ввода системы в загородном доме.

Независимо от того, монтируется ли водопровод в жилом доме или прокладывается при строительстве нового, к его проектированию и монтажу нужно подходить очень ответственно.

В первую очередь необходимо определиться с источником для водоснабжения. Нужно знать, что по нормам водопровод должен обеспечивать водой каждого из проживающих в доме, исходя из расчета 30-50 литров в сутки на человека.

При обустройстве санузла и канализации расчетный показатель утраивается. Для полива сада и зеленых насаждений предполагается расход воды не менее 5 литров на квадратный метр. метр.

Галерея изображений

Основным недостатком первого варианта является подверженность коррозии.Медные трубы имеют много преимуществ, но стоят они очень дорого.

Важным моментом является выбор диаметра деталей. Осуществляется исходя из длины конкретного участка трубопровода.

Для линий длиной более 30 м выбирают детали диаметром 32 мм, трубопроводы короче 10 м собирают из элементов сечением 20 мм. Линии средней длины собираются из труб диаметром 25 мм.

Фотогалерея

Выше уже упоминалось, что для обеспечения здания достаточным количеством воды можно использовать насосную станцию ​​или напорный бак.Использование второго варианта довольно хлопотно. Как показывает практика, большинство домовладельцев выбирают насосную станцию.

Устройство качает воду из скважины, реже из скважины. Данное оборудование чувствительно к низким температурам и поэтому размещается в подвале, подвале или отапливаемом техническом помещении.

Правда, в этом случае шум работающего насоса может беспокоить жильцов. В некоторых случаях оборудование размещается в специально оборудованном кессоне, который его накрывает.

Насосная станция — это комплекс оборудования, обеспечивающий полную откачку воды из колодца или из колодца.

Работы по подключению насосной станции в общем случае выполняются следующим образом. От источника к оборудованию подсоединяется труба, на которую надевается латунный фитинг, снабженный переходником диаметром 32 мм.

К нему подсоединяется тройник, оборудованный сливным краном. Это даст возможность при необходимости отключить подачу воды. К тройнику подсоединяется обратный клапан. Устройство предотвратит возврат воды в колодец.

Возможно, потребуется повернуть линию, чтобы провести трубу к насосной станции.Если да, то используется специальный уголок. Все последующие элементы соединяются с помощью так называемой «американки».

Сначала подключается запорный шаровой кран, который при необходимости перекрывает подачу воды. Затем устанавливается фильтр грубой очистки, который защитит устройство от попадания примесей.

Насосная станция может быть установлена ​​в утепленном кессоне над устьем скважины, а может быть смонтирована в доме, в любом отапливаемом помещении.

После этого подключается насосная станция.Здесь есть нюанс. Оборудование предполагает установку демпферного бачка и . Если насос находится в скважине, а все остальное оборудование находится в доме, то реле давления устанавливается над трубой.

Внизу установлен демпферный бачок. После этого подключается датчик сухого хода. Он не позволит насосу работать без воды, убережет его от поломки.

Последний соединительный элемент — переходник на трубу диаметром 25 мм. После того, как все детали установлены, рекомендуется проверить качество выполненных работ.Для этого запустите насос и дайте ему поработать некоторое время.

Если оборудование исправно качает воду, то все в порядке и можно продолжать работу. Если нет, то нужно найти причину и устранить ее.

Скачать Jaymes Young What Is Love бесплатно с плеера.ком

Перед установкой отопления с водопроводом внутри дома необходимо было гидроизолировать и утеплить бетонную плиту 1 этажа. Для этого использовали рулонную, жидкую гидроизоляцию и современный материал – пенополистирол. 100 мм такого материала эквивалентны 300 мм керамзитобетона.

Чтобы в процессе дальнейших работ с бетонной стяжкой не делать чистовую лагу, сразу крепится полиэтилен на уровне 400 мм от пола.Темный листовой материал на фото гидроизоляционный. Его доводят до высоты будущей стяжки + 100 мм от утеплителя.

На кухне и во влажных помещениях применялась жидкая гидроизоляция — это такая белая мастика, которая наносится кистью на бетон и низ бревенчатой ​​стены и после высыхания образует прочную гидроизоляцию слой. Утепление в этих сырых помещениях будет производиться позже, после монтажа канализационной системы.

В процессе работы случилась небольшая неприятность — балка, поддерживающая крышу, провисла на несколько сантиметров. Это косяк инженера, который схалтурил и не рассчитал нагрузку на крышу. К счастью, все оказалось легко поправимо. Стальной двутавр провалился под деревянный, а гидравлический домкрат легко поднял несколько тонн и вернул все на место.

Сам домкрат потом сняли, а на его месте появилась металлическая шпилька.

Но вернемся к отоплению. Я подошла к вопросу очень серьезно. В работе я часто сталкиваюсь с решениями разного бюджета и материалов, поэтому у меня было четкое представление о том, что я хочу получить в итоге. На подбор специалиста ушел почти год, но в итоге я нашел местного человека, который согласился мне помочь. Все сметы, перечень материалов, оборудование были уже готовы и мы практически ударили по рукам, как неожиданно была поездка в Германию на заводы Hansgrohe и TECE.Выяснилось, что ТЕСЕ кроме великолепных инсталляций для унитазов и душевых трапов выпускает еще и различные трубы для водоснабжения-отопления-канализации. Точнее, даже не труба, а система, состоящая из различных фитингов, ниппелей, соединительных элементов и многого другого. Познакомившись со всем этим в Германии, я просто не удержался и применил все это новшество дома. А ребята из TECE по дружбе сделали мне шикарное предложение, отказаться от которого было сложно. Вот она вершина немецкого трубостроения — система логотипа TECE

Фитинги и соединения собираются очень быстро без применения нагревательных инструментов и самое удивительное, что их можно в любой момент разобрать с помощью специального ключа.Прозрачная часть фитинга представляет собой контрольное окошко, позволяющее увидеть, встала труба на место или нет. Сборка такого соединения занимает несколько секунд. В России это, конечно, не влияет на стоимость инженера-теплотехника, но в Германии, где час работы специалиста стоит дорого, это даже отражается. Особенно на крупных объектах.

И это вторая система TECE flex. Чем они отличаются, я расскажу чуть ниже.

Это элементы системы теплого пола – коллектор со смесительной группой, насос и термостат, ну и конечно же сами трубы.

Крепления для подвесных унитазов. Они встроены в стены и мы не видим цистерну. Промывка осуществляется ключом.

А это желоб, позволяющий обойтись без поддона. Просто маленькая (или большая) решетка в полу, через которую уходит вода.

Сама лестница вмурована в пол, мы видим только верхнюю решетку, которая сама по себе является элементом дизайна и может быть изготовлена ​​из различных материалов.

А теперь это мой дом. Я изначально показал ребятам фото котельной, которое считаю очень удачным решением, и попросил сделать нечто подобное, только не на медной трубе, а на логотипе TECE

Вот оно, сердце современного бревенчатого дома

Петли, краны, краны, манометры

Все начинается с установки радиаторов. Сегодня рынок предлагает великое множество моделей на любой вкус и кошелек.Я выбрал для себя панельные стальные радиаторы Kermi и Purmo. Существует 3 основные схемы подключения:

Однотрубная и двухтрубная. Первый самый бюджетный, второй часто используется в многоквартирных домах. Имеется замкнутый контур или 2 контура, к которым последовательно подключаются радиаторы. Недостатком этих схем является разная температура на первой и последней батареях в контуре, если это не жилой многоквартирный дом, конечно большое давление и большая скорость циркуляции теплоносителя.Кроме того, в стяжку заливается большое количество всевозможных соединений, что впоследствии может привести к проблемам.

Радиация. Эта схема проста как велосипед – к каждому радиатору от котельной идет 2 трубы – приток и обратка. При этом радиаторы никак не подключаются. В стяжке соединений либо вообще нет, либо их очень мало. Увеличивается расход трубы, поэтому стоимость лучевой системы на 30% выше двух предыдущих.Это именно то, что я выбрал для своего дома.

Итак, радиаторы

Сначала они вешаются на свои места без труб

Так выглядела котельная, когда сантехник только начал работать.

Трубы из сшитого полиэтилена

И изоляция для труб Energoflex

Монтаж канализации. В левом нижнем углу находится вход в дом. Над ним уже установлена ​​душевая лестница.Все трубы проложены с уклоном, чтобы вода уходила в септик естественным путем

Установка уже встала на место. И стояк пошел на 2-й этаж. Такое необычное направление труб по монтажу обусловлено компенсацией усадки деревянного дома. Толстая канализационная труба тоже не совсем обычная – здесь есть специальный элемент, работающий по принципу гильотины – одна труба входит в другую при усадке дома.

Будущий умывальник

В котельной тоже работа не стоит на месте. Все оборудование, трубы и обвязка котла смонтированы на специальной металлической раме, особым образом закрепленной на стене. Бревно может ходить вверх и вниз, а рама всегда будет оставаться в одном положении. Система отопления не любит движения.

Сразу видно, сантехник в доме! Сравните с тем, что получилось на этапе теплоизоляции плиты.

Установка рамы. В углу видно, как вода входит в дом. Из него торчит специальный нагревательный кабель, предохраняющий от промерзания самое уязвимое место – подъем трубы из глубины промерзания до плиты перекрытия. Он включается автоматически.

Начали подключать радиаторы 2 этажа

В хозяйском санузле установлен вертикальный секционный радиатор. Под окном стояла ванна и сделать традиционную не было никакой возможности.

Радиаторы 1 этажа на ножках. Все, что ниже ножек, будет заполнено бетоном.

А это встроенный конвектор отопления. Когда пол поднят, становится видна одна алюминиевая решетка. На самом деле вещь бестолковая с точки зрения экономичности и цены, но в данном случае других вариантов нет — этот конвектор устанавливается под стеклянную дверь на улицу. Это выход на террасу.

Идет монтаж котельной.По всему дому проложен замкнутый контур системы горячего водоснабжения (ГВС). Из него в нужных местах делались отводы для кранов умывальников, ванн и душевых кабин. Внутри этого контура постоянно циркулирует вода заданной температуры. Этот насос крутит его. Такая система нужна для того, чтобы горячая вода шла из крана сразу, а не через несколько минут после ее слива. Полотенцесушители подключены к той же цепи и остаются горячими все время, даже если я отключу батареи.

Для отопления я использовал гибкие трубы и фитинги TECE. Сначала на трубу накидывается специальная втулка, затем конец трубы с помощью инструмента

превращается в конус .

Соединение разорвано! Его можно залить в стяжку и с ним ничего не случится. Аналогичные решения существуют и у других конкурентов TECE-Owentrop и Riehau.И каждый производит свой довольно дорогой инструмент для этого дела, который подходит только для их системы.

Сами патрубки можно присоединить прямо к ниппелю радиатора, либо через красивый хромированный переходник. Он исходит от пола или от стены. Практичнее делать со стены, чтобы можно было чистить пол под радиатором, но у меня стены деревянные, поэтому только с пола.

Подключение конвектора. По сути, это небольшой радиатор, спрятанный за решеткой пола.В этом случае клапан Oventrop является рекомендацией производителя.

Монтаж коллектора отопления 1 этажа. Красные трубы — приток, синие — обратка (то, что идет от каждого радиатора)

На 2 этаже все трубы спрятаны в потолке. После установки напольного пирога эти трубы будут скрыты

В каждой батарее по 2 трубы

Это будущий хозяйский санузел.Крышу над стояком срежут и фановую трубу выведут на улицу вместе с несуществующей пока вентиляцией.

Вертикальный радиатор на перегородке

На 1 этаже уже с нормальной камерой, а не телефоном

Можно было бы обойтись без этих хромированных труб. будь идеальным!

А это моя котельная. Пол все равно уйдет в стяжку и покроет всю эту вакханалию труб.На случай аварии предусмотрен сливной трап с сухим уплотнением.

Расширительный бак ГВС

Бойлер косвенного нагрева. Это такой большой термос, в котором постоянно хранится 200 литров горячей подготовленной воды. Если я хочу принять ванну, я могу получить эту воду в любое время без лишнего ожидания. Именно из этого бака берется вода для контура рециркуляции ГВС. Система работает таким образом – теплоноситель выходит из котла, проходит через змеевик внутри этого термоса, нагревает воду и далее идет к батареям.Справа есть место для гидроаккумулятора, насосной автоматики и системы водоподготовки, но все это будет после того, как появится нормальный пол. Сам котел сейчас на подиуме, а потом обложу плиткой.

Еще раз циркуляционный насос ГВС. Это умно — у него есть таймеры и термостат. Можно уменьшить скорость вращения воды в контуре, когда меня нет дома или ночью.

Расширительный бак системы отопления с разными клапанами и манометром.

Справа от бака есть место для резервного электрокотла. Если я не включу газ до холодов, я впервые воспользуюсь электричеством. Остается только электрику работать на этой котельной и питать все электроприборы. Внутри системы уже находится охлаждающая жидкость под давлением.

Отопительный коллектор на 2 этажа. 5 пар-5 радиаторов

А это коллектор 1 этажа.12 батарей

Это обвязка котла, собранная из элементов TECE Logo и коллектора теплого пола со смесительной группой ГВС и рециркуляционным насосом. Всего у меня 4 контура теплого пола

Сами контуры. Теплый пол делается не для обогрева, а для того, чтобы по плитке было удобно ходить босиком. Хотя косвенно он, конечно же, участвует в расчете отопления. Теплый пол не должен доходить до стен, дверей и мебели на 150 мм.Отопление под деревянными полами не делается. Для отопления, водоснабжения, канализации и теплых полов я использовал 4 совершенно разных типа труб. Наиболее технологичным является сшитый полиэтилен для теплого пола и гибридная полиэтиленовая труба с алюминиевым и наружным защитным слоем для отопления.

Это гостевой санузел. Слева — классная душевая система Hansgrohe ShowerSelect.

Теперь установлена ​​только внутренняя часть термостата.Остальное устанавливается позже, после отделки.

Кухонная фурнитура

Самое главное в системе водоснабжения, канализации и отопления – это надежность. Ошибка на этом этапе может дорого обойтись. Хоть я и раздражал теплотехников своими пожеланиями по поводу внешнего вида, ребята справились с задачей на отлично, за что им огромное спасибо! Еще отдельное спасибо Юре Ли из TECE за то, что вся проводка в моем доме выполнена из качественного немецкого материала.
На данный момент заливаю полы стяжками и скоро планирую переехать в свой новый деревянный дом! Все инженерные системы готовы!
Вот так я провел это лето. А пока можно выдохнуть ненадолго…
Вот так это выглядит сейчас со стяжкой и газовой трубой и резервным котлом. Осталось положить плитку на пол, частично на стену под щиток и перенести автоматику с гидробаком в котельную от Кисона. Электрический котел уже на боевом дежурстве!

Прокладка трубопровода для водоснабжения – задача не менее ответственная, чем подбор и подключение насосного оборудования, обустройство источника воды.Неправильно проведенный водопровод в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы не было проблем, нужно внимательно изучить все тонкости работы. Мы поможем вам, предоставив полную информацию для изучения особенностей проектирования системы и правил сборки. Предлагаемая к рассмотрению информация основана на нормативных требованиях.

Представленное нами для ознакомления подробное описание схем, вариантов и нюансов разводки контура водопровода дополнено наглядными иллюстрациями и видеоматериалами.

Разводка водопровода может осуществляться двумя способами — с последовательным и параллельным подключением. зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также смешанный тип разводки, при котором смесители подключаются к системе водоснабжения через коллектор, а остальные сантехнические точки и бытовые приборы подключаются шлейфовым методом.

Галерея изображений

Понравилась статья? Поделись с друзьями:

Фейсбук

Твиттер

Мой мир

В контакте с

Гугл+

24.11.2021

Строительные материалы
