чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

• Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
• Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
• М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
• М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
• М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
• М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Если делать выводы из описанной информации, то лучше всего для создания монолитного перекрытия своими руками использовать марки М250, М300 или иногда М350.

Монтаж опалубки

Теперь поговорим о таком моменте, как монтаж опалубки, ведь устройство плиты перекрытия предполагает, что бетон заливается в опалубочную конструкцию, положенную горизонтально. Она обычно имеет название палубы.

• установка уже готового съемного решения – пластикового или металлического;
• создание опалубки на месте, с применением досок либо фанеры влагостойкого типа.

Первый вариант использовать легче, ведь опалубка разбирается, у нее есть опоры телескопического типа, которые нужны для ее поддерживания на определенном уровне. Если создавать опалубку самому, то следует знать, что толщина фанеры должна быть 2 сантиметра, а толщина досок обрезного типа – 3 сантиметра. Сбивая конструкцию, следует хорошо подгонять элементы. Если между ними остаются щели, то опалубочную поверхность необходимо обложить пленкой гидроизоляционного типа.

Пошаговая инструкция по монтажу опалубки.

• Устанавливаем вертикальные стоечные опоры. Обычно это телескопические решения из металла с регулируемой высотой. В качестве альтернативы можно применять бревна, располагая их через метр.
• Укладываем ригели на стойки.
• Затем устанавливаем сверху горизонтальную опалубку. Если применяется не готовый вариант, а собственноручный, то на брусья продольного типа кладутся балки поперечного типа, а сверху устанавливается фанера с влагостойкими свойствами. Размеры такой опалубки следует подогнать идеально, чтобы не было щелей.
• Нужно регулировать высоту стоечных опор так, чтобы верхняя часть опалубки горизонтального типа сходилась с частью стеночной кладки сверху.
• Далее осуществляем монтаж вертикальных опалубочных частей. У монолитной плиты габариты должны быть такими, чтобы края заходили на 15 сантиметров на стены. Следует создать ограждение вертикального типа как раз на данном расстоянии от внутренней части стенки.
• Проверяем с использованием нивелира ровное расположение конструкции и ее горизонтальность.

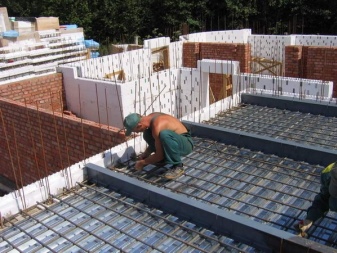

Армирование плиты

Монолит обязательно должен пройти процедуру армирования.

• Для начала требуется приготовить арматуру. Необходимый диаметр прутьев следует подбирать, зная расчетные нагрузки. Обычно для этого используются стержни диаметром 12-14 миллиметров.
• Прокладываем первую армирующую сетку снизу конструкции – она станет монолитной плитой в будущем. Это будет своего рода армопояс. Сначала следует уложить продольные прутья, после чего – поперечные. Наилучшим размером ячеек у такой сетки являются показатели 12-15 сантиметров. Если перекрытие не очень большое по площади, то размер ячеек можно увеличить до 20 сантиметров.
• Стыки прутьев следует обвязать с использованием проволоки из стали.
• Укладываем вторую армирующую сетку аналогично первой. Осуществляем перевязывание сеток проволокой. Если прутьев не хватает, то можно взять дополнительный прут, который следует подвязать внахлест, равный не менее чем 40 арматурным диаметром. Если используются прутья диаметром чуть более сантиметра, то нахлест должен быть 48 сантиметров. Стыки прутьев следует размещать в шахматном порядке. Концы армостержней должны быть на балках несущего типа.

Как можно убедиться, армопояс сделать несложно. Такое решение со стальным профилированным настилом существенно улучшить прочность перекрытия.

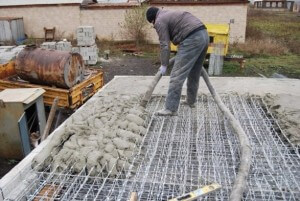

Как залить?

Бетон следует покупать прямо на предприятии-изготовителе, что существенно облегчит задачу. Заливание раствора с миксера ровным слоем дает возможность обеспечить максимум прочности изделию. Лучше будет заливать бетон 20-сантиметровым слоем без остановки. До заливания бетона в опалубочную конструкцию нужно осуществить монтаж каркаса либо короба для техотверстий. Речь идет, к примеру, о вентканале либо дымоходе.

После заливки следует осуществить вибрирование спецвибратором глубинного типа. После этого бетон оставляют подсыхать и набирать прочность в течение месяца. Во время первой недели поверхность постоянно следует смачивать водой. Причем именно увлажнять. Через 30 дней можно будет демонтировать опалубку и плита будет сделана. Как можно убедиться, в заливании бетона ничего сложного нет.

Уход после заливки

Если говорить об уходе за таким изделием, то следует сказать, что в процессе его застывания исходит немало тепла, а это становится причиной быстрого испарения влаги. Ее недостаток ведет к деформации бетонного покрытия, по причине чего на первых порах следует смачивать плиту водой на регулярной основе. Лить ее можно либо ведрами, либо при помощи шланга со специальным распылителем. Перед этим на бетон можно положить тряпки и наливать воду.

При жаре бетон следует накрывать полиэтиленом, чтобы плита не потрескалась. Опалубку можно убирать уже через 10 суток после последнего смачивания. Обычно плита набирает прочность приблизительно 3-4 недели. Когда этот срок пройдет, можно продолжать строительные работы.

В следующем видео вас ждет возведение монолитной плиты перекрытия своими руками.

Как залить перекрытие между этажами?

Залить правильно межэтажное перекрытие

• Установка опалубки
• Какие есть виды перекрытий?
• Как происходит укладка арматуры?
• Когда производить снятие опалубки?
• Определяем прочность бетона
• Подсчитаем стоимость и затраты

Очень важно залить перекрытие между этажами правильно.

Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

Конструктивная схема сборно-монолитного перекрытия.

Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

Установка опалубки

Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

Вернуться к оглавлению

Какие есть виды перекрытий?

Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

Вернуться к оглавлению

Как происходит укладка арматуры?

Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки.

Арматура потребуется 6-12 мм.

Как самому сделать железобетонное перекрытие?

Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий .

В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

Вернуться к оглавлению

Когда производить снятие опалубки?

Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м – 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м – не меньше 70%; несущие конструкции с пролетом от 6 м – не меньше 80%; несущие конструкции, армированные несущими каркасами, – не меньше 25%.

Вернуться к оглавлению

Определяем прочность бетона

Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

Вернуться к оглавлению

Подсчитаем стоимость и затраты

Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие. от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, – 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.

Showcase Potolku Body

Как залить перекрытие между этажами своими. Заливка перекрытий бетоном: правильный процесс.

Особое место занимает в строительстве заливка стен и плит перекрытий бетоном. Этот материал значительно упростил в некоторых случаях возведение жилых домов и производственных зданий. Под бетоном подразумевается некая смесь из разных веществ, связанных между собой специальным составом.

В частном строительстве гораздо проще и выгоднее заливать бетоном каркас перекрытия, чем укладывать готовые плиты.

В начале строительства проектировщики всегда просчитывают возможности разных составов бетона и закладывают, особенно для перекрытий, состав, который сможет во время эксплуатации здания обеспечить безопасность людей. Для того чтобы выполнить эту работу, научными учреждениями были проведены различные исследования и на основании полученных данных строились рекомендации. Никогда не делайте плиты перекрытия на свой страх и риск, укладывая в них как можно больше арматуры или цемента.

Чаще всего для изготовления бетона используются традиционные наполнители: щебень разных фракций; песок, не содержащий глинистых включений, и вода. Связывает эти вещества цемент, и от его свойств зависит качество стен и плит перекрытий.

При выборе цемента для бетонной смеси нужно обратить внимание на его марку, которая указывает на прочность, и на наличие в смеси добавок.

1. Прочность цемента указывается на его упаковке. Чем выше стоит цифра, тем прочнее и качественнее цемент.
2. Перед затвердеванием цемент имеет пластичность и он может быть залит в форму самой сложной конфигурации. Заливка стен бетоном ничем не отличается технологически от таких же операций, что и для плиты перекрытия или фундамента.
3. Бетон – достаточно долговечный материал. Но под воздействием сезонного изменения температуры он разрушается. Любой бетон имеет конечное количество циклов замерзания и оттаивания. Это очень важная характеристика называется морозостойкость. Случалось, что бетон был залит с использованием цемента марки 600, но конструкция через три года разрушалась, потому что морозостойкость была низкой. Производители умышленно не указывают эту важную характеристику. Им выгодно торговать дорогим бетоном более высоких марок прочности.

Считается, что чем выше марка цемента, тем изделия из бетона дольше будут противостоять чередованию низких и высоких температур. Хотя это не совсем так.

Подготовка к изготовлению

Изготовьте и установите опалубку на земле или специальном стенде. Для этого подходят доски или специальные профили, сделанные из современных материалов. Уложите на низ опалубки арматуру. Ее можно и нужно закрепить вязальной проволокой или использовать для этого сварку, что снижает качество.

Арматурная проволока устанавливается на специальные пластиковые фиксаторы. Прутья, уложенные перпендикулярно, связывают с помощью проволоки.

От размеров изготавливаемой плиты зависит и толщина арматуры. Вначале кладется через расчетное расстояние толстая ребристая арматура. Поперек нее укладывается тонкая, гладкая проволока. Минимальный размер ячеи – 10×10 см. Вяжется арматура при помощи специально изогнутого крючка. Делается это примерно так. Выбирается длина вязальной проволоки таким образом, чтобы после ее скручивания не оставалось лишней длины концов и соединение было прочным. Выбрав экспериментальным путем длину, по ней рубятся заготовки. Потом небольшой пучок изгибается для удобства пополам. Рабочий подходит к месту, где надо связать очередную клетку. Снизу перекрестия просовывает петлю вязальной проволоки и выводит ее наверх. В нее вставляет специальный крючок. Одним движением, немного вытянув петлю, делает вращательное движение, чтобы крючок с петлей захватил два конца проволоки, которые надо в это время придерживать другой рукой. Получается скрутка. Чем больше оборотов будете делать крючком, тем прочнее вяжется арматура. После небольшой тренировки процесс идет довольно быстро.

Залейте опалубку приготовленным раствором. Обязательно, при помощи вибрационных инструментов, сделайте бетон плотным. Выровняйте правилом поверхность плиты. Дождитесь ее полного затвердевания. Разберите опалубку и готовую плиту краном уложите на стены.

Изготовьте на месте будущего перекрытия опалубку. Обязательно посоветуйтесь со специалистом о ее прочности, иначе сделанная на глаз и наугад, она может не выдержать веса бетона. Здесь большую роль играет расстояние между подпорками и количество укосин и распорок. Плоскость опалубки должна находиться на таком расстоянии, чтобы после заливки бетона толщина плиты соответствовала заданным параметрам и никуда не выступала. Вначале поставьте и укрепите стойки. Если они будут деревянными, то надо будет на них сделать вырезы, чтобы поперечные балки упирались в них. Можно на стойки прибить небольшие бруски, но тогда прочность конструкции будет ниже. Это используется на не слишком ответственных местах.

После заливки бетона его нужно разровнять и уплотнить с помощью вибрационных инструментов.

На низ опалубки можете расстелить полиэтилен или рубероид, Это простое решение значительно выровняет поверхность будущей плиты. Уложите арматуру и свяжите ее. Обязательно приподнимите на несколько сантиметров, чтобы после заливки она не выступала наружу. Иначе прочность плиты намного снизится и это приведет к ее обрушению. Обычно для этого используют гравий, из которого приготавливается бетон. Подберите камешки одинакового размера и равномерно их распределите под сеткой арматуры. Во время заливки бетона следите за тем, чтобы эти подпорки не сдвигались с места. Можно еще использовать подъемные механизмы, но тогда довольно трудно будет угадать величину поднятия армированной сетки.

После того как подготовительные работы будут закончены, залейте форму бетоном и не забудьте его уплотнить при помощи любого вибратора. Для перекрытий эта операция обязательна, особенно если делается все на месте. Время окончательного схватывания бетона зависит от температуры и влажности окружающего воздуха.

Основные работы

Чтобы получить хорошую бетонную смесь, нужно не только использовать качественные компоненты, но и учитывать их пропорции при изготовлении раствора.

От того, где и как будет готовиться механическим способом смесь, зависит способ ее укладки. Рассмотрим варианты, когда бетон изготавливается и залит на месте ручным способом. В этом случае о его качестве трудно будет говорить, потому что и наполнители, и другие составляющие, как правило, берутся из ближайших карьеров и не сортируются. Проверка их на прочность никем не проводится, отсюда непредсказуемость качества изделия и желание пойти на перерасход материалов, чтобы улучшить характеристики.

Из-за простоты и доступности этого метода такой бетон применяется повсюду. Чтобы получилась качественной заливка бетона, надо знать соотношение ее составляющих, которое зависит от марки цемента. Чем она выше, тем количество цемента, закладываемого в раствор, меньше. Но есть несколько моментов в приготовлении бетона, общих для любой марки цемента. В емкость вначале накладывается смесь песка и гравия. Затем добавляется нужное количество цемента. Все насухую перемешивается, и только после этого добавляется вода.

И второй способ, когда вначале в емкость наливается вода, затем добавляется цемент. После его смешивания с водой кладут при постоянном перемешивании остальные компоненты и доводят раствор до нужной вязкости.

На строительных площадках для приготовления большого количества раствора целесообразнее использовать электрические бетономешалки.

Для приготовления бетона на строительной площадке применяйте средства малой механизации (электрические или механические бетоносмесители) или ручной труд. Для небольших по площади плит перекрытий приготовьте смесь в таком количестве, чтобы ее хватило на ве

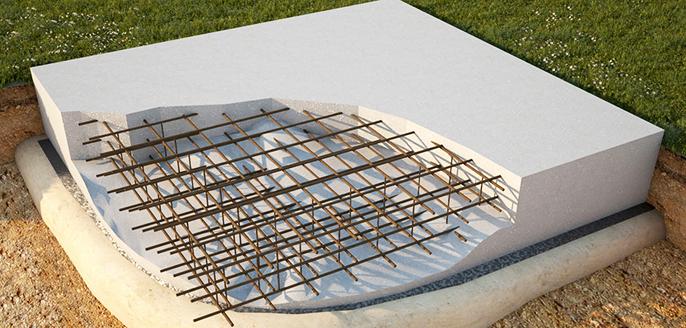

Монолитная плита перекрытия — устройство и монтаж своими руками

Монолитное перекрытие – один из вариантов создания конструкционного элемента здания, который используется наряду со сборными и сборно-монолитными. Если сборные перекрытия формируются из готовых железобетонных плит, которые производятся в заводских условиях и доставляются к месту монтажа спецтранспортом, то монолитные конструкции заливаются непосредственно на объекте.

Монолитная плита перекрытия может быть создана мастерами самостоятельно, не требует привлечения грузоподъемной техники: устанавливается щитовая опалубка, в ней монтируется арматурный каркас, потом все это заливается бетонной смесью выбранной марки.

При верных расчетах опалубки и самого перекрытия в итоге получается прочная и долговечная конструкция, способная выдерживать возложенные на нее нагрузки.

Монолитные железобетонные перекрытия демонстрируют повышенные характеристики прочности, стойкости к несущим нагрузкам и воздействию внешних негативных факторов. Самостоятельная заливка плиты перекрытия дает возможность существенно сэкономить, ведь итоговая стоимость отдельной плиты получается значительно ниже, чем общая сумма расходов на покупку ЖБ изделия, цена доставки и монтажа плит перекрытия с привлечением спецтранспорта.

Преимущества монолитных плит перед пустотными

Бетонные перекрытия сегодня в строительстве используются повсеместно. Разные типы и варианты конструкций предполагают свои особенности, плюсы и минусы. Поэтому перед тем, как начинать проектировать здание и реализовывать проект, необходимо все тщательно изучить и рассчитать.

• Повышенная прочность изделия – в конструкции отсутствуют зоны стыковки и швы, пустоты, поэтому элемент представляет собой цельный монолит со зданием, выдерживая максимальные несущие нагрузки, выступая одновременно и потолком, и полом в зданиях на два и более этажа
• Возможность выровнять усилия, которые создает масса элементов здания, при воздействии на фундамент и саму коробку. Вся нагрузка передается равномерно по периметру всей опорной поверхности
• Монолитное перекрытие своими руками можно сделать каким угодно – любой формы, нестандартного размера и конфигурации. Можно проектировать балконы выносного типа, сооруженные на железобетонной консоли перекрытия, в качестве опорных элементов допускается использовать не только несущие стены, но и колонны
• Максимальная жесткость плиты монолита, которая формируется между этажами здания – конструкция получается цельной, потолок или пол не может смещаться, покрываться трещинами в стыках, остается неизменным в продольной и поперечной плоскости
• Существенная экономия – на оплате работы мастеров (все можно сделать своими руками) и аренде грузоподъемной техники (как в случае со сборными плитами)
• Длительный срок эксплуатации – правильное устройство монолитной плиты перекрытия гарантирует срок службы конструкции минимум столетие

Из недостатков стоит упомянуть лишь такие: серьезный объем бетонных работ и продление срока строительства за счет необходимости дать бетону набрать прочность в течение 28 дней.

Изготовление плиты перекрытия своими руками

Монолитные перекрытия вполне реально сделать самостоятельно. Если все верно рассчитать и продумать, подготовить материалы и инструменты, разложить задачу на составляющие, процесс не покажется таким уж трудным.

Что понадобится для устройства монолитного перекрытия:

• Инструменты – молоток, топор, ножовка по дереву, нивелир, уровень строительный, устройство для сгиба арматуры
• Материалы и расходники – гвозди, деревянные доски, деревянный брус для опор опалубки, фанерные листы, стальная арматура, специальные фиксаторы для установки арматуры, бетонный раствор марки М350 (заказать либо замесить самостоятельно из песка, цемента, щебня, воды и добавок при необходимости)

В первую очередь, необходимо выполнить или заказать в специализированной компании проект плиты перекрытия в монолитном доме. Рассчитать все воздействия на плиту и максимальные нагрузки достаточно сложно, поэтому проще доверить составление проекта профессионалам.

Если же есть желание сделать все самостоятельно, необходимо тщательно изучить все параметры, учесть важные факторы, особенности материалов, конструкции и т.д.

Составляющие принципиальной схемы производства перекрытия:

• Стальной каркас – гарантирует несущую способность, укладывается в одном направлении (параллельно короткой стороне перекрытия) либо в двух (крестообразно, увеличивает общую толщину плиты)
• Арматура опорная – монтируется в пристенной части конструкции, нужна для защиты перекрытия от растрескивания
• Заливка бетоном – создает функциональную поверхность всего перекрытия (является основанием для монтажа пола, потолка), защищает арматуру, выполняется слоем толщиной минимум 6 сантиметров
• Венец – обязательный компонент перекрытия, проходит через несущие стены сооружения и соединяется с арматурными прутьями плиты

Основные этапы работ, которые нужно выполнить, чтобы сделать бетонное перекрытие между этажами своими руками: выполнение расчетов, подготовка инструмента и материалов, монтаж опалубки, прокладка арматуры, заливка бетоном, правильный уход за стяжкой.

Расчет нагрузки

Минимальная толщина монолитного перекрытия, количество и сечение арматуры, а также другие параметры определяются, исходя из расчета нагрузок, воздействующих на конструкционный элемент.

Виды нагрузок, воздействующих на перекрытие:

• Постоянные – те, что создает вес коробки здания, всех находящихся в строении перегородок, кровли
• Переменные – могут меняться: это масса отделочных элементов, вес инженерных сетей, мебели, людей

Способность плиты перекрытия выдерживать определенные нагрузки напрямую зависит от толщины железобетонного монолита, а также сечения и количества арматуры, марки бетона. Чтобы перекрытие железобетонное монолитное могло выдержать нагрузку в 500 килограммов на квадратный метр, толщина должна быть 20 сантиметров.

Факторы, влияющие на точность расчетов:

• Марка бетона
• Размер расчетных усилий, которые воздействуют на единицу площади плиты
• Толщина плиты из бетона
• Ширина и длина плиты

В соответствии с просчитанными нагрузками определяют сечение арматуры, которая сможет воспринять усилия растяжения и изгибающие моменты. Самостоятельно выполнить расчет монолитного железобетонного перекрытия очень сложно, но можно попробовать использовать специальные формулы либо найти в сети онлайн-калькулятор.

Когда рассчитывается монолитное перекрытие, толщина плиты очень важна. И далеко не всегда чем толще, тем лучше. Многое зависит от пролета – расстояния между колоннами или стенами. Обычно для частного дома перекрытия заливают толщиной от 15 до 20 сантиметров.

Если же планируется взять больше 18 сантиметров, решение обязательно должно быть обосновано точными расчетами, ведь пропорционально увеличению толщины плиты увеличивается нагрузка на нее. Таким образом, до того, как начинать проектировать и монтировать монолитное перекрытие, чертежи нужно составлять обязательно.

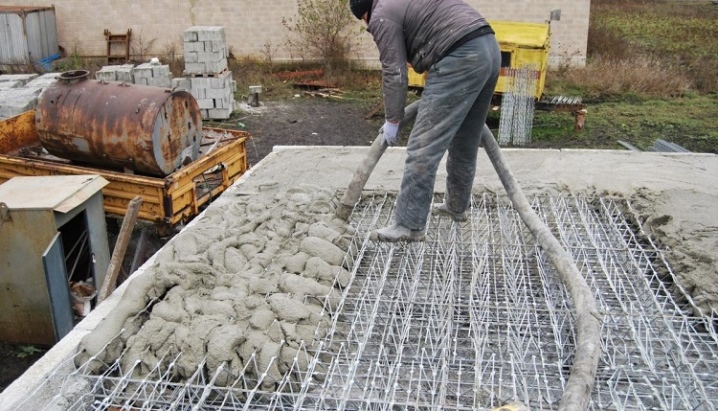

Как залить плиту: технология

Сама технология предполагает несколько этапов процесса: расчеты, подготовка оборудования/материала/инструмента, сборка герметичной опалубки, создание арматурного каркаса и помещение его вовнутрь опалубочной конструкции, замес бетонной смеси, заливка, правильный уход.

Монтаж опалубки

До того, как залить плиту перекрытия своими руками, необходимо смонтировать опалубку. Можно арендовать уже готовую конструкцию или собрать ее самостоятельно из досок, фанеры, бруса. Фабричные опалубки поставляются вместе с телескопическими опорами, экономят время на монтаже подпорок. Но второй вариант получится более дешевым, хоть и трудоемким.

Для самостоятельного изготовления опалубки берут обрезную доску толщиной минимум 2.5-3.5 сантиметров либо влагостойкие фанерные листы толщиной от 2 сантиметров. Доски сбивают максимально герметично, застилают гидроизоляционной пленкой.

Для выполнения работ понадобятся: фанера, доски, брус, ножовка, молоток, уровень, топор, гвозди.

Процесс монтажа опалубки – пошаговая инструкция:

• Установка опорных вертикальных стоек – лучше всего сделать телескопические вертикальные из металла. Если таких нет, можно взять деревянные бревна сечением от 8 сантиметров. Установить стойки с метровым шагом, на расстоянии от стен по периметру минимум 20 сантиметров.
• Далее следует укладка на поверхность стоек ригелей – продольного бруса, который будет удерживать опалубочную конструкцию.
• Сверху на ригели монтируют опалубку – сначала на продольные брусья устанавливают деревянные поперечные балки, на них сверху монтируют фанеру или доски. Крайние грани опалубочной конструкции должны упираться точно в стены, не создавая щелей.
• Регулировка высоты опорных стоек таким образом, чтобы верхний край опалубки был строго на едином уровне с верхней границей выложенной стены.
• Установка вертикальных элементов конструкции – края плиты перекрытия заходят на стену, поэтому вертикальное ограждение должно монтироваться на определенном отдалении от внутреннего края стены.
• Проверка уровнем ровности установки опалубки, корректирование возможных отклонений.

Соединяют элементы опалубки гвоздями или нагелями, внутри застилают гидроизоляционным материалом. В сравнении с деревянным аналогом металлические телескопические стойки считаются более предпочтительными благодаря их надежности, прочности.

Одна такая стойка может выдержать до 2 тонн без трещин и деформаций, в отличии от деревянного бруса, который порой не выдерживает толщины бетона.

Усиление пола, армирование ЖБ перекрытия

До того, как сделать бетонное перекрытие своими руками, в опалубку нужно проложить арматурный каркас, который придаст прочность конструкции и сделает ее стойкой к изгибающим нагрузкам.

Для создания каркаса понадобятся: металлические прутья диаметром до 16 миллиметров, вязальная проволока, крючок для вязки, специальные фиксаторы под стержни (обеспечивают заливку арматуры бетоном со всех сторон). Также желательно заранее подготовить болгарку с диском по металлу и устройство для гибки прутьев.

Правила сборки арматурного каркаса:

• Резка прутков на куски нужного размера
• Вязка стержней проволокой для формирования сетки с величиной ячеек 15 на 15 или 20 на 20 сантиметров
• Раскладка фиксаторов, укладка нижней сетки на них
• Установка вертикальных (поперечных) стержней с шагом минимум 100 сантиметров
• Сборка и монтаж к вертикальным пруткам верхней сетки каркаса

Нахлест при сборке элементов должен превышать в среднем диаметр арматуры в 35-40 раз.

Важные нюансы армирования:

• Обычно для каркаса армирования выбирают прутки класса А400 С, периодического горячекатаного профиля, сталь должна соответствовать марке 35ГС либо 25Г2С
• Рабочий диаметр – от 8 до 16 миллиметров
• Основной считается нижняя арматура, так как берет на себя изгибающие нагрузки. Тут нужно делать особо прочный каркас. Диаметр верхней арматуры может быть меньше (кроме участков перекрытия в зонах опирания, где по расчету нужно усилить верхнюю зону плиты)
• Если пролеты большие или есть опора на колонны, устанавливают поперечную арматуру (каркасы либо хомуты), выбирая класс А240С

Подготовка бетона

До того, как будет осуществляться заливка монолитной плиты перекрытия, необходимо определиться с составом бетона. Обычно выбирают прочные марки растворов, чтобы обеспечить нужные параметры и стойкость к нагрузкам. Бетон в Москве и регионах можно заказать уже готовый с завода либо же замешивать самостоятельно.

Приготовление бетона для заливки монолитного перекрытия:

• Подготовка строительных материалов – очищенная вода, просеянный и очищенный от примесей песок, щебень фракции 20-30 миллиметров, цемент М400
• Замес бетонного раствора: 2 части песка, по части цемента и щебня тщательно смешать, потом добавить оптимальное количество воды для достижения нужной консистенции
• Мешать лучше всего в бетономешалке – сначала все сухие компоненты, потом понемногу доливая воду

Бетонирование монолита

Чтобы сделать крепкую, прочную и однородную монолитную плиту, советуют заливать бетон за один заход. Именно поэтому многие мастера предпочитают заказывать готовый раствор с завода, так как самостоятельно быстро приготовить нужный объем практически невозможно.

Правила заливки раствором плиты:

• Подача смеси в опалубочную конструкцию, равномерное распределение смеси по площади
• Уплотнение слоя поверхностным или глубинным вибратором
• Проверка ровности и аккуратности заливки

Застывание плиты, уход за бетоном

Залитый бетон необходимо периодически увлажнять. Ведь в процессе твердения уходит вода и выделяется тепло. Если гидратация будет проходить слишком быстро, бетонный монолит может покрыться трещинами, деформироваться.

Для поддержания оптимальной влажности монолита его покрывают полиэтиленом и периодически (в первые 7-10 дней) разбрызгивают по поверхности воду. Далее выжидают, пока бетон не наберет большую часть марочной прочности, не проводя никаких работ.

Сколько сохнет бетон при +20С:

• 3 суток – 30% прочности по марке
• 14 суток – до 80% прочности
• 28 суток – 100% марочной прочности

При изменении уровня влажности, температуры воздуха бетон может вести себя по-разному. Так, при +5С процесс гидратации и вовсе останавливается. Поэтому работы лучше всего проводить в теплое время года. Посмотреть же особенности высыхания и твердения бетонного раствора в зависимости от условий можно в справочной литературе.

Проверка бетона на предмет высыхания: вечером оставить на поверхности кусок рубероида, утром поднять и посмотреть. Если под рубероидом появилось темное пятно – бетон еще не высох.

Монолитное перекрытие – прекрасный выбор для качественного и долговечного здания из любого материала. Если выполнить правильно все расчеты и реализовать проект самостоятельно, удастся существенно сэкономить без ущерба прочности и способности конструкции выдерживать механические нагрузки.

Плита перекрытия своими руками | Секреты и Нюансы

Опалубка Армирование Заливка

Здравствуйте уважаемые самоделкины.

В этой статье будем делать монолитную плиту перекрытия, между первым и вторым этажом нашего будущего коттеджа. Целесообразность такого перекрытия возникает, когда первый этаж, или весь коттедж, каменный, и размер перекрываемых площадей не стандартный.

Ещё такая плита может стать единственно возможным решением, в случаях, когда к стройке невозможно подогнать автокран (как это было у меня), и конечно же, оно предоставляет, так необходимую нам возможность, сэкономить, так как себестоимость самодельной плиты оказалась ощутимо ниже стоимости плит перекрытия, и ниже, чем стоимость деревянного перекрытия, а качество, при соответствующем исполнении, гораздо лучше.

К вопросу о качестве, и надёжности. Так как расчёт плиты уникальный для каждого конкретного случая, то приводить я его не буду, приведу пример.

Площадь самого большого перекрытого помещения, у меня составляет 32,5 м² (5 x 6.5). Толщина плиты — 15 ± 2 см.

На это перекрытие я нагрузил 3 тыс. шт. красного кирпича, причём, если сначала старался складывать его ближе к краям, то потом выгружал прямо по середине, и в процессе дальнейшей работы, вынужден был сдвинуть его с краёв к середине, так как делал цоколь по периметру, и плита выдержала эту нагрузку.

Ссылка на ресурс с формулами по расчёту есть в комментариях.



Опалубка

Опалубку под плиту, лучше делать из того материала, который у Вас может быть использован, в дальнейшем, в других целях, так как мы постараемся сохранить его в том виде, который он имел до применения в опалубке.

Можно, конечно, применить и ламинированную фанеру, толщиной 22 мм, которая используется в монолитном домостроении, но это уже дорогое удовольствие. Продать её за ту же цену, по завершении работ, уже не получится, так как часть её придётся порезать, а применение в других целях, так же нецелесообразно из-за дороговизны.

А вот телескопические стойки б/у, можно и купить. В отличие от фанеры, они продаются потом очень легко, и за ту же цену, что и были куплены.

Если сделать опалубку из досок 150 х 25, то потолок получиться не идеально ровный, так как обрезная доска имеет, хоть и чуть-чуть, но разную толщину. Эти неровности легко сглаживаются при дальнейшей отделке, ведь так и так, бетон нужно будет закрывать гипсом.

Если же потолок в каком либо помещении нужно сделать гладким, например в бассейне, под отделку мозаикой, то на доски можно положить фанеру 10 мм, которой потом обязательно найдётся другое применение.

Теперь, как делается опалубка. Опалубка состоит из каркаса, для которого подойдёт брус 150 х 50 мм., опорных стоек, и перекрытия (обрезная доска 150 х 25 мм.).

Каркас делается по периметру помещения, усиливается поперечными брусками, расположенными на расстоянии 60 — 80 см. друг от друга, и подпирается по уровню опорными стойками.





Затем на каркас накладываются доски, просто накладываются, но не крепятся, в противном случае, после заливки плиты, с разборкой опалубки появятся большие затруднения.

Можно на доски положить ещё фанеру толщиной 8 — 10 см., тогда потолок в помещении получится гладким.





А вот чтоб материал опалубки можно было применять в дальнейшем для других целей, перед армированием и заливкой бетоном, её нужно застелить одним слоем полиэтиленовой плёнки, с нахлёстом примерно в 20 см.





Плёнкой закрываются только доски опалубки. Торец стены, на который будет опираться плита, остаётся не закрытым.





Да, чуть не забыл, перед тем как застелить опалубку плёнкой, по внешнему краю стены, делается бортик в полкирпича из двух рядов, то есть высота бортика должна соответствовать толщине плиты — примерно 15 см. С внутренней стороны бортик можно утеплить пеноплексом, или пенопластом, чтоб плита не промёрзла в сильные морозы.

Этот бортик и будет внешней частью опалубки.





Армирование, связка арматуры

После того, как бортик готов, и опалубка застелена плёнкой, можно приступать к армированию. Сначала я использовал ту технологию, которую применяют в монолитном домостроении. То есть вязал решётку 20 х 20 см., затем ставил на неё элемент скамейку, и на ней вязал второй ряд решётки.

Основная трудность заключается в изготовлении скамейки. Сделать её без стационарного трубогиба оказалось практически невозможно. И даже на трубогибе, сделать скамейку высотой в 7 см, оказалось очень сложно.

В монолитном домостроении, применяются скамейки высотой 12 см., и толщина плиты при этом, там составляет 20 см. Но там же совсем другие нагрузки, и другие площади. Стандартная плита перекрытия имеет толщину 15 см., и для частного двухэтажного дома, этого вполне достаточно.

Поэтому армирование плиты сделаем немного по другому. сначала делается решётка 40 х 40 см. затем на неё делается вторая такая же решётка, которая крепится к первой, со смещением на 20 см.





Получается решётка 20 х 20 см., из четырёх рядов арматуры d 10. О нагрузке, которую выдерживает такая плита я писал чуть выше. Решётку нужно приподнять над опалубкой, чтоб она оказалась затем в массе бетона. Для этого можно использовать кусочки колотой плитки.

Теперь, как вяжется арматура. Можно вязать её специальным крючком, но для этого потребуется приобрести некоторую сноровку. При работе арматурщиком — это необходимо, но для армирования в объёмах одного частного дома, думаю, излишне.

К тому же, скорость работы крючком, не намного выше, чем у того способа, который я хочу предложить, да и после крючка, всё равно приходится подтягивать скрутки.

Способ такой: берём небольшую бухту вязальной проволоки, и режем её болгаркой на четыре части, предварительно скрепив их скотчем.





Затем сгибаем каждую часть пополам, и полученными двойными проволочками, связываем арматуру. Затем проходимся по всей решётке с пассатижами, и стягиваем скрутки.





Заливка

После этого можно заливать опалубку бетоном. Делать это желательно в один приём, так что на эту операцию необходимо пригласить достаточно помощников, или сделать подъёмный кран как у меня. С помощью его и бетономешалки, мы втроём за день залили плиту площадью 32,5 м².

Чтобы плита вышла прочнее, в процессе заливки, нужно время от времени усаживать залитый бетон вибрацией. В качестве вибратора может выступить обычный перфоратор. Вставляем в него сломанный бур d 14 — 18, и уперев его снизу в каркас опалубки, работаем в режиме отбойника.

После того как плита залита, её сразу нужно накрыть плёнкой, и оставить так на несколько дней. Это убережёт бетон от пересыхания, и растрескивания.

Ещё раз хочу заострить внимание на том, что после изготовления плиты, опалубку придётся разбирать, а не ломать, поэтому при её монтаже думайте, сможете ли Вы потом разобрать то, или иное крепление снаружи, не сломав материала.

Примерные сроки высыхания бетона:

Трое суток при 20° C — 30% марочной прочности.

14 суток — 60-80% марочной прочности.

28 суток) — 100% марочной прочности.

90 суток) — 120% марочной прочности.

Более подробную информацию, учитывающую внешние факторы (мороз, жара, и тому подобное), можно найти в справочной литературе.

Я же подскажу, как точно определить, высох бетон, или нет. Нужно на него вечером бросить кусок рубероида, а утром посмотреть, образовалось под ним тёмное пятно, или нет.

Если пятно есть, значит бетон ещё не просох.

Пропорции бетона, и рекомендации по его изготовлению и применению можно посмотреть в статье Пропорции цементных растворов в лопатах и вёдрах.

Если в статье нет ответа на Ваш вопрос — задайте его в комментариях. Постараюсь как можно быстрее ответить.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Стены и перекрытия >>>



Как залить бетонное перекрытие своими руками

В данной статье хочу поделиться, как мы заливали межэтажное перекрытие, и хоть вместо второго этажа будет мансарда, все же решили сделать бетонное перекрытие, так как это прочно и даст дополнительную звукоизоляцию.

Дело было в октябре, постоянно шли дожди, такая погода даст лучшую гидратацию бетона, главное не лить бетон по самому дождю.

Бюджет подходил к нулю, вернее его почти не было, пришлось занимать средства, в целях экономии при армировании была использована сетка из 14 арматуры 1 слой вместо двух, но мы дополнительно усилили каркас ригелями для жесткости.

Первым делом вязались ригеля.

Для удобства и быстроты вязки ригелей было забито 4 арматуры в стену дома.

Далее, пока вязались ригеля, одновременно делалась опалубка для будущего перекрытия.

Заранее из бетонного пояса была выпущена часть арматуры, для связки ее с арматурой перекрытия.

В местах межкомнатных стен, пояса и дополнительного армирования не делали.

Пред тем как крепить доски, был сделан каркас, лаги с подпорками из бруса 150×50 мм.

{loadposition Adsense}

Первым делом нужно отбить уровень в каждой комнате и по нему перпендикулярно под лагами прибить брус 50×50 мм. Гвоздями 100-150 мм. Мы прибивали прямо к бетонному поясу, пока он был сырым, гвозди в него хорошо заходили. Дополнительно прибивали дощечки под 50-м. брусом примерно через метр с расходом около 6-ти гвоздей на дощечку, так как стены из ракушечника и гвозди в нем не очень крепко держаться, все зависит от плотности камня.

Подпорки тоже закрепляли, прибивая к лагам по 2 гвоздя наискось.

Внизу тоже делали подошвы для подпорок и закрепляли их гвоздями, так как они легко утонут в засыпанном сыром отсеве.

Когда опалубка была закончена, приступили к вязке каркаса, каркас из 14-й арматуры, ячейки 20×20 см. Перед вязкой каркаса разложили пленку на деревянный пол.

Сверху на готовую сетку из арматуры привязывали ригеля через метр.

Высота и ширина ригеля 10 см.

Оставили место для будущего люка на второй этаж, размер был выбран случайный, 1000×2000 мм.

Вот и все монолитное бетонное перекрытие готово. Перекрытие залили за 3 дня, объем бетона 14 кубов, примерно 800 кг арматуры. Месили бетон вручную в корыте объемом 0.4 куба. Ходить по свежему перекрытию можно уже на следующий день, но ни в коем случае не нагружайте его материалами до полного затвердевания, могут образоваться микротрещины. Опалубку разбирали в апреле.

Похожие материалы

Бетонные перекрытия: требования, виды и расчеты

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

• подвального помещения с комнатами;
• первого этажа со вторым;
• крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Вернуться к оглавлению

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

• наличие необходимой прочности;
• не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
• важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
• бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.

Вернуться к оглавлению

Виды

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

• чердачные;
• подвальные;
• межэтажные.

Бетонное перекрытие также бывает:

• пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
• ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
• монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.

Вернуться к оглавлению

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

• бетононасос;
• щуп;
• емкость;
• ведра;
• домкрат;
• строительный уровень;
• фанера со свойством влагостойкости;
• доски;
• стальная арматура;
• проволока;
• бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.

Вернуться к оглавлению

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

• прочность армирующей конструкции;
• действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

• расчетное сопротивление арматуры и бетона;
• арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

• площадь рабочей арматуры;
• погонная нагрузка на балки;
• требуемый момент сопротивлений;
• максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Вернуться к оглавлению

Устройство опалубки под перекрытие

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

• исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
• проверяют прочность установленных под опалубкой домкратов;
• для возведения опалубки применяют влагостойкую фанеру;
• опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
• установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.

Вернуться к оглавлению

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Вернуться к оглавлению

Заливка перекрытий

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вернуться к оглавлению

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.
