Ввод электричества в деревянный дом: правила подключения

Из нашей статьи вы узнаете о том, как сделать ввод электричества в деревянный дом своими руками. Необходимость в этом возникает не только при строительстве нового дома, но и при ремонте старого. Хотя, конечно, в последние годы дерево начало пользоваться огромной популярностью среди дачников – материал экологичен, намного теплее кирпича или шлакоблока, а самое главное – жить в деревянном домике приятнее. Проблема возникает только с пожарной безопасностью и электрической проводкой.

Древесина – это горючий материал, чтобы улучшить показатель безопасности, необходимо качественно ее обработать. А вот про электропроводку мы будем говорить далее. Никаких тонкостей, только основы монтажа систем электроснабжения, характерных для деревянных домов. Все тонкости можно узнать из специализированных сборников – ПУЭ (так сокращенно называются правила устройства электроустановок).

Ввод электроэнергии

Прежде чем рассматривать особенности монтажа ввода электричества в деревянный дом (своими руками это вполне возможно сделать), нужно ответить на один вопрос. А что такое ввод, собственно? Это наиболее ответственный участок электрической проводки. Это расстояние между распределительной коробкой частного дома и линией электропередач. Обратите внимание на то, что монтаж этого участка нужно доверять только специалистам, у которых имеются разрешения на проведение всех работ. Также стоит обратить внимание на то, что прокладка кабеля может осуществляться как по воздуху, так и под землей. Давайте рассмотрим каждый вариант отдельно. И самое главное - расскажем о правилах ввода электричества в деревянные дома.

Воздушная линия

Давайте рассмотрим преимущества и недостатки такого варианта монтажа ввода. Преимуществ не так уж и много, но они весомые – монтаж очень дешевый, а конструкция линии проста до безобразия. Минусов у конструкции намного больше. И самый главный – это низкая эстетичность. Кроме того, линия может быть повреждена деревьями, налипшим снегом. Также следует отметить, что между землей и точкой ввода должно быть расстояние (согласно ПУЭ) не меньше 2,75 м. Не всегда ситуация позволит сделать правильный ввод электричества в деревянный дом.

Ввод электричества в деревянный дом

Соединение с линией электропередач осуществляется при помощи кабеля СИП и специальной арматуры. Для крепежа необходимо, чтобы на доме и опоре были крюки, за которые можно зацепить эту арматуру.

Подземная линия электропередач

Сначала рассмотрим преимущества такого обустройства ввода в дом:

  1. Высокая степень эстетичности. Никакие «посторонние» предметы не видны, все скрыто от глаз.
  2. Эксплуатация происходит максимально безопасно и удобно. Провода и кабели не мешают делать ремонт или иные работы в здании. Сразу стоит отметить, что повредить кабель ввода очень сложно.
Ввод электричества в деревянный дом своими руками

Также можно упомянуть и про недостатки ввода электричества в деревянный дом под землей:

  1. Некоторые компоненты ввода могут стоить больших денег. Стоимость прокладки воздушной линии существенно ниже.
  2. Возникают сложности при прокладке кабеля под землей. Проблема в том, что заранее придется продумывать маршрут, по которому будете вести кабель. Затем нужно выкапывать траншею и в ней по всем требованиям ПУЭ прокладывать кабель.

Кроме того, нужно отметить, что при укладке кабеля в траншею необходимо осуществить еще несколько манипуляций. Например, на дне обязательно нужно обустроить песчаную подушку, а при необходимости всю линию уложить в стальную трубу.

Безопасность – это самое главное

Если следовать всем рекомендациям и требованиям ПУЭ, необходимо осуществлять прокладку кабеля максимально качественно. Ведь дело в том, что между распределительным щитом в доме и вводом кабеля промежуток является самым опасным, ответственным и сложным. И если что-то сделать неправильно, то это скажется на безопасности.

Причина этого – отсутствует защита участка электропроводки от скачков напряжения. Также нет защиты от короткого замыкания – никаких автоматических выключателей и УЗО не предусмотрено. Другими словами, любая нештатная ситуация может обернуться трагедией. Не в каждом поселке или микрорайоне имеется защита электрической сети, в некоторых случаях она срабатывает с большой задержкой. За время срабатывания может загореться дом.

Какие нужно соблюдать требования безопасности?

Ввод электричества в деревянный дом под землей

Устрашили вас тем, что может случиться при неправильном монтаже, а теперь давайте разберемся, как неприятностей избежать? Сложностей никаких нет, достаточно следовать простым рекомендациям:

  1. Кабель нужно использовать только с изоляцией, на которой имеется сокращение «нг». Это буквально означает, что изоляция не горючая или она затрудняет горение. Хороший пример – кабель ВВГнг. Перед выбором кабеля нужно осмотреть его, проверить сертификаты соответствия и буквенные обозначения.
  2. Для защиты участка ввода электроэнергии в деревянный дом нужно использовать толстостенные стальные трубы. Обратите внимание на то, что нужно прятать в трубу весь кабель. Конечно, к воздушной линии это требование не относится. Но участок, который проводится по стенам здания, нужно запрятать.
  3. На вводе в здание нужно установить автоматические выключатели – они позволят защитить участок проводки от короткого замыкания и перегрузок. Монтаж автомата осуществляется с наружной стороны здания в разрыв основного кабеля. Чтобы на автоматические выключатели не воздействовали осадки, нужно заключить их в корпус, который не пропускает влагу и пыль. Обязательно устанавливайте герметичные сальники на выходе и входе короба. Обратите внимание на то, что в случае нештатной ситуации сначала должен сработать автоматический выключатель, смонтированный в доме. А только после него уличный. Следовательно, у уличного ток срабатывания должен быть выше.
  4. Еще одна степень защиты – это монтаж устройства защиты на опоре электропередач. Именно в том месте, в котором осуществляется отвод кабеля к дому. Но такой вариант следует внимательно обдумать до того момента, как будет осуществляться монтаж вводного кабеля. Специалисты, которые будут устанавливать ввод, должны подготовить все материалы и осуществить установку необходимых узлов на опоре электропередач.

После окончания работ по монтажу ввода можно приступить к подключению внутренней проводки. Сразу стоит отметить, что ввод электричества в деревянный дом (на даче, например) должен производиться только тогда, когда внутренняя проводка изготовлена и испытана. Нельзя подключать ее, если имеются накоротко соединенные провода или иные повреждения.

Щиток на вводе

Все эти работы нужно провести заблаговременно. Начинать нужно от щитка на входе, в котором ставите автоматические выключатели, прибор учета, УЗО и т. д. Обратите внимание, что на каждого потребителя нужно ставить отдельный автомат. Например, для одной комнаты нужно два автоматических выключателя – для осветительных приборов и розеток.

Прежде чем приступать к монтажу проводки, необходимо нарисовать на бумаге схему и обозначить расположение всех основных компонентов. Желательно сделать схему в электронном виде и распечатать ее, чтобы впоследствии не гадать, какой автомат или УЗО за что отвечает.

Как сделать ввод электричества в деревянный дом

Когда начнете определять число УЗО, необходимых для полноценной защиты, поставьте в щиток резервные автоматы. Это позволит избежать переделок щита при изменении электропроводки или перестройке дома.

Сначала отвечаем на главные вопросы

Теперь вы знаете, как сделать ввод электричества в деревянный дом и установить распределительный щиток. Но нужно еще определиться с вариантом устройства электрической проводки:

  1. Открытая (наружная).
  2. Скрытая (внутренняя).
  3. Электропроводка в гибких коробах или кабель-каналах.

Далее мы рассмотрим преимущества и недостатки всех этих видов электропроводки.

Наружная электропроводка

Это самая простая конструкция, может использоваться в деревянных строениях, у нее есть такие преимущества:

  1. Монтаж до безобразия прост – сможет сделать даже человек, плохо разбирающийся в электротехнике.
  2. Стоимость материалов и проведения работ мизерная.

Зато есть и недостатки такой системы:

  1. Низкая степень эстетичности. Особенно для случаев, когда прокладывается сразу несколько проводов по одному маршруту. Недостаток можно устранить, если сделать проводку под «старину». Провода используются витые и закрепляются на керамических изоляторах. Как ни странно, но такой вариант обустройства электропроводки в настоящее время пользуется популярностью.
  2. Вопрос безопасности такой проводки остается открытым – если в доме есть дети, то стоит задуматься, нужно ли так прокладывать кабель. А если ребенок решит потянуть за провода, чтобы оторвать их от стены? Стоит обезопаситься и рассмотреть другой вариант монтажа.

Кабель-каналы и гибкие коробы

Правильный ввод электричества в деревянный дом

По сути, это что-то среднее между закрытой и открытой проводками. Можно выделить такие плюсы:

  1. Соблюдаются все необходимые меры предосторожности. Например, провода не касаются стен, идут на определенном расстоянии от них. Эти требования прописаны в ПУЭ.
  2. Вид после окончания монтажных работ весьма опрятный. А самое главное – имеется возможность внести изменения в конфигурацию электропроводки. Вы можете изменить траекторию, по которой происходит прокладка проводов, добавить новый кабель,

Но есть и недостаток у такого вида монтажа электропроводки – он идеально подходит для офисов и иных зданий, в которых часто меняются владельцы. Требования по установке выключателей и розеток у всех разные, поэтому владельцы офисных помещений приходят к такому компромиссу – проводка в кабель-каналах позволяет быстро перенести электроприборы в другие места. В частном доме такую проводку редко используют.

Монтаж скрытой проводки в деревянных домах

В статье рассказано о том, как осуществляется организация проводки внутри здания и ввода электричества в деревянный дом на даче. Фото примеров приведено по ходу статьи для наглядности. Медленно мы подошли к самому распространенному типу электропроводки – скрытому. Плюс у него всего один – провода скрыты от глаз, они надежно запрятаны внутри стен.

Правила ввода электричества в деревянный дом

Но есть и недостатки у такого варианта:

  1. Монтаж проводки сложен, так как все кабели необходимо прятать в трубу из стали. Конечно, допускается применение трубок из иных материалов, которые не подвергаются горению.
  2. Планировать схему проводки нужно при строительстве здания, чтобы соблюсти все нормы и требования.
  3. Внесение изменений в схему сопровождается массой сложнейших работ.

Также нужно отметить, что при прокладке скрытой проводки нельзя допускать соединений типа «скрутка». Обязательно приобретите самозажимные клеммники и используйте их при монтаже.

Итог

Ввод электричества в деревянный дом на даче

При выполнении работ по обустройству ввода электричества в деревянный дом необходимо помнить, что дерево – это легко воспламеняемый материал. Не следует отступать от рекомендаций, которые прописаны в требованиях ПУЭ. Отступая от этих требований, вы создаете опасность потери имущества. По статистике, основная причина возникновения пожаров – это замыкание электропроводки. Не стоит экономить на материалах, не упускайте даже мелких деталей при обустройстве электропроводки деревянном доме.

Воздушный ввод электропитания в деревянный дом


Вступление

Ввод электропитания в дом осуществляется после получения разрешения на абонентское подключение в энергетической организации вашего района, которой принадлежать районные электросети. Согласно правилам, разрешение выдается на запрашиваемую мощность согласно предоставленным вами, заявки, проекту электропроводки дома и правоустанавливающим документам. Если учесть, что проект требуют не все сетевые организации, а также, что проект составляется по вашему техническому заданию, вам неплохо было бы понимать, как в принципе должен быть устроен, воздушный ввод электропитания в деревянный дом.

Стоит обратить внимание, что данный тип работ, подключение электропитания к дому, должен выполнять квалифицированный электрик с действующим сертификатом для данных работ. Не нужно рисковать и нужно вызвать электрика на дом. Сейчас это не большая проблема и предложений электрик на дом в Москве и Московской области масса.

Что такое абонентское ответвление

Вы являетесь абонентом для сетевой организации. Ответвление к дому от воздушной линии электропередачи для вашего дома, называется абонентское ответвление от магистрали. Если ваш дом стоит в отдалении от основной населенного пункта, то вас будут подсоединять к линейному ответвлению магистрали.

ввод-электропитания-в-деревянный-дом-5-1

Согласно нормативам, воздушное ответвление от воздушной линии электропередачи не может быть длиннее 25 метров. В случае если расстояние от магистрали до дома более 25 метров, вам за свой счет и может быть своими силами, придется установить промежуточную опору. Лучше это сделать на своем участке.

Подсоединение к магистрали ВЛИ

Воздушные линии электропередачи делятся на воздушные линии выполненные изолированными проводами (ВЛИ) и воздушные линии выполненные не изолированными проводами (ВЛ). Предполагаем, что у вас магистраль выполнена современной технологией ВЛИ проводами СИП.

Согласно нормативам, ПУЭ (ПУЭ 7, п.2.4.3), абонентское ответвление от ВЛИ (ввод электропитания в деревянный дом) можно делать как с опоры, так и с пролета. Если вы планируете установить вводное-устройство на опоре, то предпочтительно сделать абонентский отвод с опоры. Если планируется установить вводное-устройство в доме, то нет разницы, делать ответвление от опоры или с пролета.

Напомню, что провода СИП (самонесущие изолированные провода) специально предназначены для воздушных линий электропередач и ими делается ввод электропитания в деревянный дом. СИП не требуют натяжения поддерживающих тросов и «держат» в пролетах сами себя.

Сечение проводов абонентского ответвления

Более, менее, стандартный деревянный дом «запитывается» 220 Вольтами и для абонентского ответвления используется провод СИП 2×16 мм2. Это достаточно стандартный проект, но могут быть варианты и 380 Вольт и больших мощностей. Все зависит от вас, ведь вы подаете заявку на выделение мощности.

Натяжение провода абонентского ответвления

Для крепления, соединения, натяжения провода СИП выпускается самая разнообразная линейная арматура.

  • Для подсоединения к магистрали используются прокалывающие зажимы: Зажим анкерный ЗАН 50-70/1500, PA 1500;
  • Для натяжения провода СИП используются самозатягивающие анкерные зажимы: Зажим анкерный ЗАБ 16-25, PA;
  • Для крепления анкерных зажимов к фасаду и опоре дома используются кронштейны для анкерных зажимов: КАМ-4000, CA 1500/2000, SO 253.

Различная маркировка соответствует разным производителям.

воздушное-абонентское-ответвление-к-дому-1

Как правильно делать воздушный ввод электропитания в деревянный дом

Есть два принципиально разных способа ввести питающий кабель в деревянный дом.

Способ 1

Вводится провод СИП ответвления. Без его разрыва, до вводного устройства или вводно-распределительного щита в доме.

ввод-электропитания-в-деревянный-дом-1-1

Способ 2

После зажима, провод СИП обрезается, а в дом вводится электрический кабель ВВГнг.

ввод-электропитания-в-деревянный-дом-3-1

Оба способа вполне нормативны и их выбор зависит только от удобства монтажа. Например, если вводной щит установлен далеко от ввода в дом, то лучше перейти с СИП на ВВГнг.

Как правильно обустроить проход кабеля через стену в дом

Напоминаю, дом деревянный, а значит пожароопасный. Проход кабеля делается по специальной технологии. Согласно СНИП 03.05.06-85, проходная гильза в деревянном доме должна быть стальной, а уплотнение в гильзе должно быть выполнено из материала, который не горит и «легко удаляется из гильзы».

ввод-электропитания-в-деревянный-дом-2-1

  • Кроме этого, соприкосновение гильзы и дерева не должно быть. Гильза должна быть обмазана алебастром или/и обвязана асбестовой нитью.
  • Можно и нужно пойти еще дальше и с обеих сторон гильзы установить фарфоровые втулки (смотрим рисунок). Это не обязательно, но полезно.
  • Е еще одно, проходное отверстие должно быть наклонено в сторону улицы или иметь загнутый носик со стороны улицы. Это защитит её от осадков.

©Ehto.ru

Статьи по теме

Похожие посты:


Поделиться ссылкой:

Как завести электропроводку в деревянный дом. Основные требования к электропроводке в деревянном доме. Ввод электропитания в дом из дерева

Чем привлекательна идея постройки деревянного дома ? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

  1. Отсутствие кабель-каналов на стенах, пагубно влияющих на помещения и значительно затрудняющих процесс нанесения обоев.
  2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
  3. Возможность замены кабеля, уложенного в трубе.
  4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ и соответствия ГОСТ Р50572 1-93. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных труб ах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «НГ». К примеру, ВВГнг-п. Импортным аналогом является кабель NYM.


Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения в стены изолирующих труб в стены потребуе

какой провод использовать, способы прокладки кабеля

Содержание статьи

Ввод электричества в деревянный дом должен обеспечивать безопасную эксплуатацию электрических сетей, быть выполнен в соответствии с Правилами устройства электросетей, техническими условиями, выданными эксплуатирующей организацией.

Для контроля расхода электроэнергии на вводе в обязательном порядке должен быть установлен щит учета, содержащий счетчик энергии и защитные отключающие устройства. Место установки, тип счетчика, конфигурацию щита учета необходимо согласовать с организацией, ответственной за энергоснабжение.

Типичные способы подключения

Ввод электричества в деревянный дом можно выполнить 2 способами:

  • прокладка линии по воздуху;
  • подземная линия.

В большинстве случаев используется воздушное подключение к линии электроснабжения. Это обусловлено типичным устройством электросетей. Такой способ требует минимальных затрат труда, состояние в большинстве случаев можно проконтролировать визуальным осмотром. Доступ к токонесущим частям на большой высоте без специальной техники, приспособлений ограничен. Даже при значительном расстоянии точки ввода от ВЛ проще и дешевле установить дополнительную опору, чем устраивать подземную линию.

Подземный вариант прокладки питающего кабеля используется редко. В основном его применение вызвано невозможностью проложить воздушную линию необходимой высоты на конкретном участке.Такой вариант можно использовать при неблагоприятных погодных условиях, сильных и частых ветрах, обильных снегопадах, обледенении проводов.

По требованиям организаций энергоснабжения щит учета в большинстве случаев следует устанавливать на одной из внешних сторон дома. Такой вариант дает возможность устроить разъединение подводящей кабельной линии и линии, непосредственно входящей в дом. Самым опасным местом при вводе кабеля в деревянный дом является проход через отверстие в стене. Чтобы избежать такого варианта, можно использовать комбинированную линию. От ближайшей опоры к стене дома следует выполнить воздушную линию и подключить ее к щиту учета. От щита учета в здание проложить отдельным кабелем через отверстие в фундаменте. В самом здании на внутренней стене установить распределительный щиток на необходимое количество линий.

Устройство воздушной линии

Для прокладки от ближайшей опоры к стене здания ранее использовались витые алюминиевые провода со стальной жилой без изоляции. Использование неизолированных проводов создавало определенные проблемы при эксплуатации и ремонте воздушных линий. Для крепления проводов к стене в зависимости количества фаз необходимо было изготавливать гусак или траверсу.

Гусак представлял собой изогнутую с определенным радиусом под 180° трубу. На коротком конце изгиба приваривалась перекладина длиной около полуметра. На ней устанавливались 2 штыря с резьбой для крепления фарфоровых изоляторов. На длинном конце в нижней части сваркой крепились кронштейны для крепления к стене, необходим был болт для подключения изоляции и кронштейн для проволочной растяжки, компенсирующей натяжение проводов. Траверса представляла собой раму из уголка с 4 изоляторами. Подвод кабеля выполнялся любым доступным способом.

Конструкции крепились к стене на необходимой высоте. Воздушная часть выполнялась неизолированным проводом от изоляторов до столбов на опоре. У изоляторов скруткой подсоединялся кабель, уходящий к щиту учета. Такие конструкции можно увидеть до сих пор на домах старой постройки.

Современная промышленность наладила производство провода СИП (самонесущий изолированный провод). Изоляция выполнена из специального полиэтиленового покрытия, устойчивого к солнечному излучению. Для подключения и крепления кабеля выпускается большое количество комплектующих изделий, позволяющих надежно и безопасно собрать любую конфигурацию соединений.

Прокладка подземной линии

Перед началом работ следует разметить трассу для укладки. При разметке нужно выполнять следующие правила:

  • расстояние до деревьев должно быть не менее 1 м;
  • при возможности избегать прокладки по местам передвижения автотранспорта;
  • перед прокладкой следует убедиться в отсутствии на трассе других кабелей.

Выполнение этих правил позволит значительно продлить срок эксплуатации кабеля. Сделать ввод можно сразу в здание или щит учета на наружной стене.

Глубина траншеи должна быть не менее 70 см, оптимальный размер 80 см с учетом устройства песчаной подушки. После устройства траншеи следует убрать из траншеи все предметы, способные повредить изоляцию кабеля. Если в процессе земляных работ обнаружатся крупные детали, недоступные для перемещения вручную, в этом месте можно установить защитные футляры. По окончании подготовительных работ на дно траншеи нужно засыпать слой песка толщиной 5-10 см. качество песка не существенно, можно использовать любой без содержания крупных камней.

Сечение кабеля следует выбирать по максимально допустимой нагрузке. Если расчетные данные позволяют использовать кабель сечением 1,5- 4 мм2, можно использовать кабель ВВГ (двойная виниловая изоляция, медные жилы). При больших мощностях желательно применять кабель типа АВБбШв (алюминиевые жилы в виниловой изоляции, защитная двойная лента из стали, покрытие из поливинилхлорида и обмазкой битумом и клеящим составом). Использование кабеля с медными жилами аналогичного типа, но стоимость значительно увеличится. При приобретении нужно обратить внимание на отсутствие внешних повреждений изоляции, проверить отсутствие замыканий жил между собой и на слой брони.

Кабель следует уложить на дно траншеи, надев на него в проблемных местах трубы из ПНД (полиэтилен низкого давления). Укладка должна быть волнистой, без натяжки. Желательно зарисовать план укладки, привязав его к капитальным строениям. Уложенный кабель нужно засыпать слоем песка не менее 10 см, затем слоем грунта толщиной 15-20 см, аккуратно утрамбовать без больших усилий. Засыпать оставшийся грунт с учетом осадки. Для кабеля с броней делается заземление металлической ленты. На глубине 15-20 см от поверхности необходимо расположить вдоль кабеля ленту, сигнализирующую о наличии в земле кабеля.

Прокладка кабеля в здание

Ввод электричества в деревянный дом является одним из самых ответственных этапов выполнения работ, поскольку дерево является сгораемым материалом, а электропроводка — источником повышенной пожарной опасности. В связи с выходом новых правил возникла дискуссия, можно ли заводить сип в дом через деревянные стены.

Правилами предписывается прокладка по сгораемым конструкциям только проводом с медными жилами.

Противники прокладки сип предлагают заводить кабель под фундаментами, но такой вариант запрещен по правилам. Поэтому оптимальным выходом из этой ситуации будет монтаж кабеля с медными жилами с соблюдением дополнительных защитных мер.

Ввод кабеля в деревянный дом следует начинать с определения места нахождения распределительного щитка. Установка щитка внутри здания более предпочтительна, при срабатывании автоматов и ремонтных работах не придется каждый раз выходить на улицу. При установке ШР следует определить способ подведения заземляющей жилы. Большинство ВЛ выполнено по старой схеме с заземленным нейтральным проводом. Большинство современного оборудования, приборов и устройств изготовлено с отдельными заземляющими проводами. В такой ситуации следует устроить заземление самостоятельно, вывести и подключить его к вводному щиту. Дальше можно использовать 3 или 5 жильный кабель в зависимости от количества фаз необходимого сечения. При отсутствии заземление можно провести отдельной жилой. Сечение провода для заземления должно быть больше сечения жил кабеля, изолированный провод использовать не следует.

В стене необходимо просверлить отверстие нужного диаметра. Диаметр следует выбирать с учетом металлической вставки из отрезка трубы. Толщина стенок вставки регламентируется правилами. При сечении жил до 4 мм2 толщина стенок должна быть не менее 2,8 мм, для большего 3,2 мм. Концы металлической трубы следует обработать напильником, удалив заусеницы и сгладив внутренние края. Кабель в местах входа и выхода в трубу желательно дополнительно защитить отрезками резинового шланга и ПНД. При возможности в трубу следует уложить асбестовый шнур, обмотанный вокруг кабеля. Повороты кабеля следует выполнять с определенным радиусом, пытаться согнуть его строго под прямым углом не следует. По поверхности стен кабель следует укладывать в гофрированном шланге, кабельных каналах или металлической трубе.

Устройство ввода электрического кабеля в дом своими руками возможно при наличии определенного опыта в этой области. При отсутствии навыков и знаний для выполнения работ желательно воспользоваться услугами специалистов. Допущенные при самостоятельном монтаже мелкие ошибки могут иметь большие последствия. не сравнимые с затратами на работу профессионалов.

СИП внутри дома: гори ясно, чтобы было всем теплее! / О вводе в дачные дома, PE, СИП и щитке для УЗИП на CS-CS.Net: Лаборатория Электрошамана

Дом пользователя Belaal в момент пожара из-за возгорания СИПа в счётчике

Сегодня у нас будет СТРАШНЫЙ пост. Потому что пора начинать КОШМАРИТЬ не абстрактными вещами, а настоящими рассказами! Ещё один Кошмарник я сделаю по материалам фоток парня, который занимается обслуживанием этажных щитов за Уралом. Там вообще в ходу классная лотерея: «Выбирай, в каком месте тебе понравится открутить ноль на весь этаж».

В посте почти все фотографии — НЕ МОИ. Они принадлежат моим читателям. Они присылали мне их на почту или оставляли ссылки в комментариях к разным постам. Мне надо было фотки откадрировать, поэтому я подписал их общим копирайтом.
В тексте поста я буду указывать, откуда я взял фотки. Если я чего-то напутал или забыл — вы можете написать мне на мыло или в комменты, и я подпишу авторов в тексте поста.

Накатать этот пост меня вдохновило несколько каналов пожарных, которые я как-то нарыл на YouTube. Навскидку мне запомнились «Я — Пожарный» и «Дерзкий Пожарный«. Советую пару часиков на них позалипать, чтобы понять то, что же такое — пожар и как сложно его тушить. А самое жуткое — это то, когда ввод сети в дом сделан так, что его нельзя отключить. А таким страдают некоторые посёлки в регионах: ввод со столба сразу заходит в дом и идёт на счётчик или вводной автомат, но внутри дома. Про это мы сегодня поговорим.

Но САМЫЙ кошмар, с которым несколько народа уже попало — это провод СИП и та его особенность, что он горит как свечка. Заглавное фото поста предоставлено юзером Belaal с сообщества, который зафоткал то, как горит его собственный дом на рассвете. Успев выбежать вместе с семьёй. Причина пожара — заведённый внутрь дома горе-электриками СИП и плохой контакт в счётчике внутри этого же дома. Пиздец.

1. Горючий провод СИП. Почему его НЕЛЬЗЯ заводить внутрь жилого дома?

Почему-почему? Да потому что он горючий. Это не ошибка или какое-то недопущение, а просто СИП так устроен. Дело в том, что химически можно получить два вида материалов для внешней изоляции: или такой, который стоек к солнечному свету, но горит, или такой, который не горит, но и не стоек к солнечному свету.

Поэтому рано или поздно Niled (как я понимаю) взяли и спроектировали специальный провод СИП для воздушек. В принципе у меня лежат образцы, так что я могу мелкий пост с фотками СИПа и зажимов сделать. Думаю, что сделаю, да. СИП — это ПРОВОД, а не кабель. Он создан специально для воздушек и имеет огромное количество разной арматуры для того, чтобы его можно было легко монтировать и подключаться к нему.

СИП самонесущий — ему не надо никаких поддерживающих тросов и дополнительной изоляции. Поэтому, кстати, то как электросети опускают его в трубу при монтаже щитков на столбе является для СИПа грубейшей ошибкой. Вот так поступать с СИПом нельзя (фотка из поста про ВРУ и ненависть):

Идиотское подключение СИП к ВРУ в гофре

Для СИПа созданы специальные зажимы, которые покрывают большой ряд сечений и видов проводов: изолированный (с острыми зубцами для прокалывания) и неизолированный (с плоскими контактными пластинами). Всё продумано и сделано так, чтобы СИП находился только на улице, а если мы захотим подключить к нему подземный кабель — то мы использовали специальные зажимы.

Ещё раз. СИП — ГОРЮЧИЙ! При горении он будет капать горящими расплавленными каплями и поджигать всё вокруг! Из-за этого его ЗАПРЕЩЕНО ЗАВОДИТЬ В ДОМ! Он должен идти только ПО УЛИЦЕ!

Но у нас, как обычно, на правила плюют! Причём по двум вариантам: шобы не воровали (зато сгорели нахер) или в варианте «да нахер нужны эти дурацкие правила, ща я его в трубу засуну». Вот фотка из поста про переборку щита на дачной фазенде одного заказчика:

СИП со столба уходит в ПНД-трубу и прикидывается кабелем ВбБШВ

Здесь не видно (фотка сделана почти случайно, я не знал что буду выкладывать её в пост), но СИП, любовно смотанный в пучок изолентой, уходит в ПНД-трубу, которая примотана проволокой к уголку, забитому в землю. И, конечно же, появляется в деревянном доме внутри щитка со счётчиком вот так:

В доме остался старый никому не нужный щиток учёта

Что будет, если СИП вдруг загорится? Всё вокруг будет залито горящими каплями и дом сгорит, как и было на заглавной фотке этого поста у Belaal.

Хорошо! Вторая часть мыслей: а почему СИП должен загореться? А потому что он сделан из алюминия, а алюминий под давлением затянутого винта течёт и его надо подтягивать. Вот иногда (редко, но метко) и возникают ситуации, когда плохой контакт греется и потом поджигает изоляцию СИПа.

Вот так это бывает. Обратите внимание, что вводной автомат до сильно загрустившего счётчика тут до сих пор включен.

Учётный щит со сгоревшим счётчиком (плохой контакт СИП)

А вот так было на объекте у Генерал Дрозд. Вот фотография из его поста в ЖЖ. Тут у счётчика поджарилась спинка:

Сгоревший счётчик (плохой контакт СИП), Генерал Дрозд

Видали, как полыхнуло? В данном случае щит учёта был на столбе. А если бы такое было в доме — то и был бы пожар.

Поэтому бейте палкой тех, кто пытается затащить СИП в дом. Не место ему там! А как быть — поговорим чуток позже.

2. Хреновые соединения. Щиток на фасаде от Funt. Лучше сгорите, но зато не воруйте!

Идём дальше! Теперича у меня есть несколько приветов от Кирича Funt. Ездил он к своим родственникам в область и увидел там в глубинке вот такой вот щиток ввода:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Сначала зацените какой-то хилый УЗИП. У меня такое ощущение, что это УЗИП для слаботочных сетей. А его тут поставили в силовую. Скорее всего при реальных перенапряжениях он бахнет. Может и автомат подзорвёт. Хе хе.

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Но самое весёлое и трешовое — это вот ЭТО:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

Если кто не понял — то это алюминиевые жилы специального провода для воздушек (АВК), который должен защищать линию от ложных подключений и воровства. Фазная жила у него находится в центре, а нулевая оплетает её. Это похоже на коаксиальный кабель.

Ну вот сделали такой, млять, провод. А как его подключать внутри щита-то? Ведь тут у нас система ТТ, в ней по нулю может прилететь что угодно. Значит ноль надо изолировать (как и чем, если он оплетает фазу?). А потом эти алюминиевые жилки как-то запихать в клеммы автомата или ещё куда-то.

Вот тут находчивые энергетики и решили поставить обычный пластиковый клеммник, про которые я ещё очень давно писал. Полный пиздец. Этот провод сам собой вынуждает делать пожароопасные щиты. Вы запомнили номинал вводного автомата? Он на 16А! То есть, вот это вот так обгорело на токе ВСЕГО в 16А!

А это ещё не всё. Знаете, где стоит этот пластиковый щиточек? ВОТ ГДЕ:

Вводной щит на фасаде деревянного дома с подгоревшим клеммником (Funt)

На фасаде деревянного дома. А чтобы дом гарантированно сгорел, вводной провод идёт под обшивкой фасада. Ох и устроили мы там с Киричем кипиш и промывку мозгов! Кирич — вживую, а я виртуально!

3. Способы перехода с СИПа на медь на фасаде.

До чего мы дошли на данный момент? Мы поняли, что СИП поддерживает и радостно распространяет горение. Поэтому его место — только на улице, и заводить его в дом его ни в коем случае нельзя. А ещё мы увидели, как это горение происходит и чем чреваты хреновые контакты алюминия.

Давайте подумаем, как тогда нам оформить ввод в дом так, чтобы с ним не было проблем. Очевидно, что самый удобный способ — это подземный бронированый кабель: закопал его от столба или щитка учёта на столбе — и заводи в дом.

А как быть с СИПом? Довести его только до фасада дома и там перейти на медный кабель, который уже заводить в дом. Ещё раз выделю эту мысль: СИП создан ТОЛЬКО для воздушных линий — линий, которые идут по воздуху открыто вне помещений. Если вам надо протащить воздушный кабель в сарай — то вы из дома тащите медь. На фасаде дома переходите с меди на СИП и тянете его до сарая. На сарае снова переходите на медь и уводите её в сарай. Вот так и только так!

Давным-давно на МастерСити была вот такая вот фотка идеального, как там писалось, варианта перехода на медь на фасаде дома:

Пример перехода с СИПа на медный кабель через специальные сжимы

Да, её можно использовать как образец, потому что тут всё сделано грамотно: СИП держится на анкерном зажиме за кольцо, вкрученное в стену дома. Он находится на расстоянии от фасада и не касается его. Медный кабель выведен из дома через стальную трубу, выход которой загнут вниз, чтобы в неё не заливалась вода. Медь и СИП соединены между собой через специальные зажимы, а на жилы СИПа надеты изолирующие колпачки.

Дополнительно автор этой фотки обмотал медные жилы чёрной изолентой, чтобы придать им светостойкость. Фотка эта достаточно старая, и что именно была за изолента — не известно. То ли какая-то специально светостойкая (возможно, от 3М), то ли обычная. Если обычная — то она быстро развалится.

А вот вариант того, как сделал переход на медь один из камрадов, с которым я переписывался по мылу. Идея хорошая, но до конца я с ним не согласен: СИП идёт по фасаду дома в пластиковой трубе и, хоть эта труба имеет сертификат негорючести, всё же это — не то решение: она не светостойкая и рано или поздно разрушится. Если бы тут была сталь — то было бы здорово!

Один из примеров перехода с СИПа на медь через клеммы на DIN-рейку

Но иногда возникает более сложная задачка, когда надо решить сразу и вопрос с вводом СИПа, и УЗИПами, и подводкой контура заземления и иногда поместить счётчик в доме или около него. И вот тут и придумалось у меня комплексное решение.

4. Щит заземления и УЗИП на фасаде дома. Решаем все задачи одним щитом.

В общем, этот вариант у меня достаточно устоялся и сейчас на всех консультациях по щитам я про него и рассказываю. Да и мне самому понравилась эта идея в стиле «Блин! Как же это я про тебя забыл-то». Чтобы понять, к чему я веду, давайте выпишем те задачки, которые нам надо решить при вводе электричества в дом:

  • Контур заземления и молниезащиты. Именно контур, а не пресловутый треугольник, который все так любят. Если вы делаете молниезащиту — то вам надо забить заземлители хотя бы по двум, а лучше по четырём углам дома и обвязать это всё в единую полосу. Если не делаете — то достаточно забить один заземлитель с контролем сопротивления контура.
  • Ввод PE от контура заземления в щит. Чаще всего сам контур заземления делается стальной полосой или проволокой. Понятно, что тащить её в щит — это тупо. Как её блин затащить в белый и красивый щит серии AT/U, например? Вы ещё скажите — к корпусу щита приварить, хех.
    Поэтому где-то на улице/подвале к полосе приваривается болт, к которому через наконечник ТМЛ прикручивается обычный медный провод ПуВ/ПуГВ сечением от 10 квадратов, который уже и заводится в дом. Такое соединение надо как-то защитить от земли, влаги и сделать его обслуживаемым.
  • Внешний разъединитель на случай пожара или ЧП. Было бы хорошо, если бы где-то вне дома был разъединитель, которым дом можно отключить.
  • УЗИПы. Им требуется две вещи (в самом жёстком варианте): металлический щиток, где они могут спокойно и безвредно бахнуть или загореться и PE максимально близко к контуру заземления. А между УЗИПами и щитом, который мы ими защищаем (наш щит дома) ещё и желательно сделать некоторое расстояние (несколько метров кабеля).
  • Переход с СИПа на медь. Про это мы уже говорили: СИП заводить в дом нельзя.

Что у нас получается? Сначала кажется, что я выписал список пунктов, которые противоречат друг другу. Как, блин, перейти с СИПа на медь и сразу же поставить УЗИПы и ещё и полосу от контура подвести?

Так вот вам хорошее и грамотное (по моему мнению) решение: металлический щит ввода на фасаде дома! Это не щит для счётчика (но его можно совместить с ним), а специальный щит, где могут стоять УЗИПы, приходить СИП в металлической трубе и стальная полоса от контура заземления.

Удобнее всего делать такой щит на базе серии ST от DKC. Вот щиток, который я делал для комплекта щитов в Пушкино:

Щит для ГЗШ и УЗИП на фасад дома

Тут у нас есть главная заземляющая шина (ГЗШ), на которую будет приходить PE от контура заземления и ряд клемм «Вход-Выход» (клеммы на 16 квадратов, соединённые попарно перемычками), которые нужны для того чтобы соединить между собой кабель ввода из земли, кабель ввода на дом и сделать отвод на установку УЗИПов внутри этого щитка. Сам щиток будет находиться на стене дома.

А вот ещё пример таких щитков (учёта на столб и УЗИП на фасад) для дома в Грибаново:

Щит учёта состоит из вводного автомата, счётчика и вольтметра

Кайф такой идеи в том, что мы не пытаемся впихать брутальные и объёмные вещи в нашу красивую DIN-реечную систему (как это было, например, в щите в Томилино), а выносим всё объёмное на фасад дома. А в щит (шкаф) дома будет приходить уже трёх- или пятижильный кабель, и в том щите можно будет действовать точно так же, как в квартирном — просто брать питание и использовать его, не думая ни о каких системах заземления.

Небольшой щиток учёта и щит УЗИПов для этого щита (Грибаново)

В итоге можно сказать так: если вы знаете, что никогда никакие УЗИПы, молниезащита и прочие прелести вам не понадобятся — то переходите на фасаде дома с СИПа на медь и заводите её в дом сразу. Если же есть желание сделать задел на будущее — то организуйте себе такой вот щиток на стене (фасаде) дома и подтащите туда ввод от контура заземления и ввод со столба. А в будущем в этом щитке можно будет развернуться.

Так вышло, что Кирич Funt переделывал ещё один ввод у своих родственников, но в другом доме. И вот там как раз мы и сделали такой щиток на фасаде с заделом на будущее.

Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)

Воздушный ввод при помощи сжимов переводится на два кабеля ВВГ-нг-LS 1×10, которые потом в трубе опускаются к щитку на стене.

Переход с ввода на кабели ВВГ (Funt)

В щите пока вот так вот. Если в будущем понадобится добавить сюда УЗИПы или что-то ещё — то место есть.

Щит DKC серии ST на фасаде дома для перехода с СИП на медь, заземления, УЗИПа и учёта (Funt)

5. Следим за качеством соединений и даже расходников: хреновые шинки и НШВИ.

И последний кусок поста про пожары и прочее — неожиданный. Оказывается, если мы имеем дело с вводом питания в дом, то обращать внимание надо ещё и на шинки, на которых некоторые недобросовестные электрики пытаются делать разделение N/PE.

Если вы посмотрите на всякие «щиты ввода на столб» от застройщиков или местных электриков, то там обычно используются самые обычные винтовые латунные шинки на DIN-рейку. А у них есть два косяка: зажим провода торцом винта и слабый ток, на который они рассчитаны (до 63А обычно).

Как мы помним, хе хе, алюминий обладает текучестью под давлением винта. Поэтому если зажать СИП напрямую в такую шинку, то рано или поздно можно получить вот такое вот дерьмо:

Дешёвая латунная шинка N/PE, сгоревшая из-за плохого контакта

А если стебаться ещё сильнее, то посмотрите на то, как иссверлен этот латунный брусочек. Может быть само его сечение и позволит пропускать ток в 63А, но если в нём наделать дырок, то сечение бруска в этих местах снизится.

Какой у нас самый худший вариант аварии с отгоранием нуля на магистральной линии? Если у нас сделана система TN-C-S, повторное заземление нуля в линии хреновое — то через такую шинку может течь огромный уравнивающий ток. В самом худшем случае — ток до номинала вставок на подстанции, которыми защищена эта линия.

Поэтому такие шинки использовать для ввода СИПа или узла разделения PEN НЕ НАДО! Берите распределительные блоки. Я использую ABB BRU/DBL, но те же ИЭК и ТДМ делают блоки «РБ», которые тоже имеют право на жизнь и имеют надёжный контакт (а стоят недорого). Их можно брать на ток от 125А и не париться.

А следующую порцию фоток мне снова прислал читатель. Вводные данные такие — в щите стоит на вводе автомат C25, потом УЗМка. В какой-то из дней было обнаружено, что один из контактов автомата подгорел, а УЗМка начала стекать с рейки.

Плохое качество наконечника НШВИ: оплавилась УЗМка

Вот так выглядит подгоревший контакт автомата. Видно, что юбочка наконечника НШВИ расплавилась и стекла по проводу.

Плохое качество наконечника НШВИ: оплавилась УЗМка

УЗМке досталось из-за теплового расцепителя автомата: температура от плохого контакта передавалась на внутренние железки автомата, которые грели его корпус. А его корпус нагревал УЗМку, которая стояла рядом. Вот она и поплавилась.

Плохое качество наконечника НШВИ: оплавилась УЗМка

Когда нагрев стал более сильным, автомат стал отключаться по тепловому расцепителю и только тогда проблему заметили.

Мы с автором фоток гадали о том, почему НШВИ оплавился и остановились на двух версиях: или на том, что НШВИ был из какого-то странного металла (его расцветка напоминает китайскую) и плохой контакт был внутри него, или на том, что плохой контакт был внутри автомата.

Плохое качество наконечника НШВИ: оплавилась УЗМка

6. Итоги. Как же обращаться с СИПом?

В общем, если подвести итоги, то написать надо вот такие мысли:

  • СИП — пожароопасен и он таким создан специально (из-за использования полимера, который светостоек, но горюч).
  • Его место — ТОЛЬКО на улице. Заводить в дом его нельзя и это чревато пожарами.
  • Переходить с СИПа на медь надо около фасада дома. Сделать это можно или сжимами или при помощи щитка на стене дома.
  • Если у вас будут УЗИПы, молниезащита, система TN-C-S или ещё что-то подобное, то для всего этого удобнее будет организовать щиток на стене дома, куда подтащить ввод и провод от контура заземления. В этом случае все брутальные и пожароопасные компоненты (СИП, УЗИП) будут находиться в брутальном металлическои ящике и не надо будет думать о том, как запихать их в обычный силовой щит внутри дома.

На этом у меня всё. Держите ещё и фотку из инетовских приколов. Это называется «…если нет заземления, но начальство настяло на обратном».

Как не надо делать заземление объектов

Заводим электрический кабель в дом. Способы и особенности

После окончания строительства жилого дома можно приступать к решению вопроса снабжения его электрической энергией т.е. завести кабель в дом.

Этот процесс непростой, он делится на несколько этапов:
  • Административные и правовые вопросы.
  • Расчет сечения кабеля.
  • Выбор марки кабеля.
  • Каким способом завести кабель в дом.
Административные и правовые вопросы

Чтобы провести в дом электричество, необходимо в первую очередь сделать проект. В противном случае могут возникнуть проблемы с энергоснабжающей организацией и с пожарной инспекцией.

Необходимо знать следующие правила:
  • За неправильную прокладку кабеля к электрическим сетям хозяин дома может быть оштрафован.
  • Чтобы получить разрешение на подключение к электрическим сетям, необходимо проведение предпроектной подготовки, и непосредственно проект.
  • Все электроустановки должны согласовываться с энергонадзором или с управляющей компанией по эксплуатации электросетей.

Проектом снабжения электричеством дома является техдокументация, содержащая данные о расположении электрической проводки, приборов освещения и электрооборудования в доме, а также информация об используемых материалах, схемы распределительных щитов, план разводки трассы кабеля, местонахождение потребителей энергии, список оборудования и материалов.

Техническими условиями называется документация, по которой владелец жилья должен сделать проект, провести все согласования. После выполнения технических условий владелец дома имеет право получить разрешение на подключение дома к электрической сети. Это разрешение содержит список электромонтажных работ и место подключения к электрическим сетям.

Расчет сечения кабеля

На этом этапе выполняется расчет предполагаемой нагрузки всех возможных электрических приборов, находящихся в доме. Необходимо составить подробный список мощностей всех бытовых устройств, которые предположительно будут функционировать от электрической сети, вместе с лампами освещения и потребителями, подключаемыми к розеткам: насосы, двигатели и т.д. У таких нагрузок существует ток запуска, который значительно выше номинального значения тока. Это необходимо учесть.

Зная общую мощность всех электрических устройств всего дома, необходимо определить ток нагрузки, который должен выдерживать кабель. Для этого мощность нужно разделить на 220 вольт, а затем разделить на √3.

Выбор марки кабеля

Теперь можно выбирать кабель в дом для подключения к линии питания электричеством. Чаще всего применяется кабель ВВГ, если его сечение не превышает 4 мм2. Этот кабель имеет медные жилы и виниловую двойную изоляцию. Если необходим более мощный кабель, то целесообразно использовать кабель АВБбШв или АСБ. Он имеет покрытие из ПВХ и битумной обмазкой с клеящим составом, алюминиевые жилы в изоляции из винила, двойную защитную изоляцию из стальной ленты.

Применение кабеля, имеющего медные жилы, с аналогичными характеристиками, значительно повысит его стоимость. При покупке следует осмотреть кабель на предмет отсутствия на нем каких-либо повреждений изоляционного слоя, прозвонить его между жилами, и между броней и жилами.

Также нельзя забывать о наличии сертификата качества на кабельную продукцию, что дает определенную гарантию. Рекомендуется приобретать кабель проверенных известных производителей, название которых должно быть обозначено на маркировке, так же как марка кабеля и дата производства.

Каким способом завести кабель в дом
Подключение дома к электрической сети чаще всего выполняется двумя способами:
  1. Воздушная линия.
  2. Подземная линия.

Каждый способ имеет положительные и отрицательные моменты. Подведение электричества по воздуху является наименее затратным и наиболее простым способом подключения дома к снабжению электроэнергией. При значительном удалении точки ввода в дом от воздушной линии дешевле будет установить вспомогательную опору, чем выполнять грунтовую прокладку. Также к преимуществам воздушного способа можно отнести возможность контроля подключения линии визуальным осмотром.

Из недостатков воздушного способа стоит отметить нарушение эстетического вида участка, а также ограничение доступа к токоведущим элементам на высоте без специального оборудования.

Достоинством грунтовой прокладки кабеля является хорошая защита кабеля от механических повреждений и высокая устойчивость к возгоранию. Это более надежный способ прокладки кабеля к дому, особенно, если он бронирован защитной оболочкой.

Недостатком земляного способа является его высокая стоимость, по сравнению с воздушным. Подземный метод укладки кабеля применяется редко. Чаще всего его использование вызвано отсутствием возможности выполнения воздушной линии определенной высоты на данном участке. Этот вариант применяют при частых капризах погоды, частых и ураганных ветрах, обледенении проводов, сильных снегопадах.

По правилам щит учета потребления энергии необходимо устанавливать на наружной стороне дома. Это обеспечивает возможность отключения кабельной линии от входящего в дом кабеля. Наиболее опасным и ответственным местом ввода кабеля в дом является отверстие в стене дома. Этого избегают с помощью комбинированной линии. Для этого питающий кабель подключают сначала к щиту учета, а от него в дом питание проводят отдельным кабелем через фундамент. Внутри дома на стене устанавливают распределительный щиток на нужное количество линий.

Воздушная линия

Чтобы подвести кабель в дом таким способом раньше применялись алюминиевые витые провода, имеющие в середине стальную неизолированную жилу. Применение воздушных голых проводов создавало много проблем во время работы и ремонта этих линий. Для фиксации проводов к стене дома требовалось устанавливать траверсы (гусаки).

Гусак был сделан в виде изогнутой трубы. Вверху приваривался отрезок уголка, на котором также приваривались две резьбовые шпильки для фиксации фарфоровых изоляторов. Внизу приваривались два кронштейна с отверстиями для крепления гусака к стене дома на определенной высоте.

Воздушный участок линии выполнялся от столбов на опоре до изоляторов на гусаке неизолированным алюминиевым проводом. Возле изоляторов к проводам подсоединялся кабель путем скрутки. Кабель отходил к щиту учета. На старых постройках до сих пор имеются такие конструкции.

В настоящее время такой способ с неизолированным проводом практически не применяется, так как выпускаются самонесущие провода, имеющие изоляцию, которая сделана из особого полиэтиленового покрытия, невосприимчивого к солнечному свету. Для крепления и подключения такого кабеля существует большой выбор крепежных элементов, которые могут обеспечить безопасную и надежную сборку любых электрических соединений.

Чтобы подвесить кабель можно применить трос. Для его крепления на стене монтируют рым-болт. Нельзя забывать о том, что по всей длине троса кабель не должен быть внатяжку, а должен иметь некоторую слабину. Перед вводным отверстием кабель должен быть прогнут ниже отверстия, чтобы попавшая на него дождевая вода не проникла по трубе в дом.

Трос также нельзя перетягивать, так как от колебаний температуры он может натянуться еще сильнее, и разорваться.

Если ввод в дом выполняется кабелем, то он подключается на автомат ввода в щите. Если ввод в дом сделан проводом СИП, то нужно выполнить его соединение с кабелем, а для провода СИП применить специальную фурнитуру. Для неизолированного провода применяются специальные ответвительные зажимы, которые называют «орешками».

Подземная линия
Для начала необходимо выполнить разметку трассы для прокладки кабеля. Во время разметки следует учесть следующие моменты:
  • По линии трассы не должны находиться другие кабели.
  • Прокладку кабеля не рекомендуется выполнять в тех местах, где возможно передвижение автомобилей и другого транспорта.
  • Трасса должна быть удалена от деревьев на расстояние не меньше 1 метра.

При соблюдении этих требований срок службы кабеля значительно продлевается.

Траншея в грунте для прокладки кабеля выполняется глубиной не меньше 0,7 м. Когда траншея готова, то ее необходимо очистить от предметов, которые могут повредить изоляцию кабеля. Если есть крупные камни или другие массивные предметы, которые невозможно убрать, то устанавливают специальные защитные футляры. На дно траншеи насыпают песок слоем 10 см без больших камней.

В проблемных местах укладки кабеля на него надевают полиэтиленовые трубы, затем укладывают на дно траншеи. Не допускается укладывать кабель внатяжку. Для этого создают небольшую волнистость по длине кабеля. Перед засыпкой рекомендуется нарисовать план прокладки кабеля, и положить его на хранение.

Кабель в траншее засыпают 10-сантиметровым слоем песка, затем грунтом на 20 см. Далее, грунт необходимо утрамбовать. Оставшуюся землю засыпать с запасом, так как со временем грунт оседает. Если используется кабель с броней, то выполняется его заземление. От поверхности земли на глубине около 20 см прокладывают ленту красного цвета, которая будет сигнализировать о том, что в земле проложен кабель.

Подземный ввод кабеля является более практичным способом, так как он не портит внешний вид фасада дома, кабель не оборвет от сильного ветра. При подведении кабеля подземной линией, в дом его заводят через фундамент. Наиболее важным преимуществом подземного способа прокладки кабеля является то, что кабель допускается проводить внутри помещений, а провод СИП, который применяется при воздушном способе проводить внутри дома запрещено.

Грунтовая прокладка кабеля очень простая. Для нее необходима всего лишь прорезь в грунте, подушка из песка и защитная оболочка в виде пластиковой трубы (если на кабеле нет брони).

Похожие темы:

пошаговая инструкция разработки схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

Содержание статьи

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки  должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже:  IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток»  электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых  групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п.  — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

Можно представить схему проводки в деревянном доме в таком виде. Так проще понять, какие устройства и кабели потребуются. Если дописать длину кабелей, можно будет высчитать и метраж кабелей/проводов

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

  • Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен  в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро. Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

    Открытая проводка на изоляторах становится снова популярной в интерьерах в стиле ретро

  • Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах. Проводка в кабель-каналах

    Проводка в кабель-каналах

  • Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами. Скрытая проводка должна прокладываться в трубах или металлической гофре

    Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

  • для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
  • при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
  • если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
  • при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию)  укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге намного удобнее и требует меньших затрат

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

  • «земля» — желто-зеленый;
  • «ноль» — голубой;

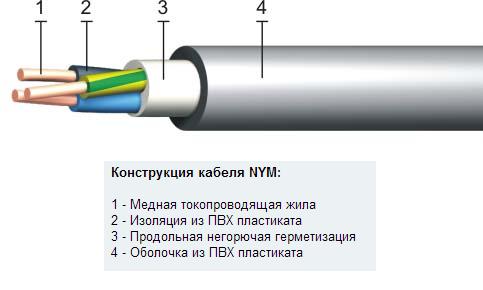

  • «фаза» — коричневый. Один из вариантов электрического кабеля в тройной изоляции (NYM)

    Один из вариантов электрического кабеля в тройной изоляции (NYM)

Если покупать будете кабель европейского производства, там цвета другие:

  • «земля» — желто-зеленый;
  • «ноль» — белый;
  • «фаза» — красный.

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Каждую из линий электропитания проверяем на отсутствие  короткого замыкания, «на землю». Только потом провода подключаются к автомату. Рекомендуем сразу подписывать что подключено. Потом проще искать неисправности. Подключив одну линию, включаете электропитание, подключаете нагрузку. Если сработок нет, отлично — можно продолжать. Выключаете автоматы (который идет на проверенную уже линию и вводный), работаете со следующей линией. После того как все линии проверены и подключены (подписаны), врубается вводный автомат. Затем, постепенно, по одному, включаются линии.
  • Монтаж электропроводки в деревянном доме ведется только целыми кусками кабеля без соединений и скруток.
  • Прокладка проводки проходит поэтапно. Уложив кусок кабеля, обязательно проверяем целостность изоляции уложенного куска кабеля. Для этого жилы и изоляцию «прозванивают» относительно земли и жил.
  • При разделке кабеля оставляют запас длинны  — не менее 15-20 см. Если при неправильном соединении можно будет перезаделать не перетягивая кабели.
  • Обязательно следят за цветами проводов.

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.
