Провод для духового шкафа: как выбрать кабель

Все чаще и чаще на смену традиционным газовым и электрическим плитам приходят раздельные современные бытовые устройства – варочные поверхности, а также духовые шкафы. Их популярность очень высока благодаря доступности и максимальному удобству в использовании.

Выбираем провод

При помощи высококачественных духовых шкафов от ведущих мировых производителей можно добиться идеального комфорта в процессе приготовления многих вкусных блюд. Помимо этого, подкупают они и тем, что отличаются не слишком высоким уровнем потребления электрической энергии. Однако для безопасной и комфортной эксплуатации духовых шкафов необходимо правильно выбрать наиболее подходящий провод для их подключения.

На что следует обращать внимание

Чтобы правильно подобрать надежный, качественный и безопасный кабель для духового шкафа, необходимо учитывать несколько важных параметров. К ним относятся:

• номинальное напряжение;
• материал, из которого изготавливаются жилы провода;
• сечение кабеля;
• удобство подключения к духовому шкафу.

Что касается номинального напряжения, характерного для провода к духовому шкафу Самсунг или Bosch, оно ни в коем случае не должно быть меньшим, чем предусмотрено в бытовой электрической сети, к которой планируется подключение прибора.

Тип материала и сечение

Материал изготовления жил электрического кабеля тоже имеет огромное значение. Наиболее предпочтительным вариантом для подключения духового шкафа является медь. В отличие от алюминия, она может подвергаться процессу спаивания при необходимости. К тому же провод, выполненный из меди, является более гибким по сравнению с алюминиевым вариантом. Из-за своих характерных свойств медный кабель имеет более высокую стоимость.

В случае выбора алюминиевого аналога следует учитывать, что его ни в коем случае нельзя монтировать в таких материалах, которые подвергаются горению. Узнать, из чего изготовлен тот или иной электрический провод, можно благодаря соответствующей маркировке.

Внимательно просмотрев фото и видео, вы будете иметь представление о том, каким должен быть качественный провод для духового шкафа. Одним из важнейших параметров данного изделия является его сечение – оно должно в полной мере соответствовать нагрузке в Амперах. Чтобы выяснить, какой является сила тока, следует общую мощность всех электрических приборов, подключаемых к сети, разделить на показатель напряжения.

Основные требования к проводам для духовых шкафов

Большинство современных духовых шкафов, созданных компаниями Bosch, Самсунг, а также другими ведущими мировыми производителями, рассчитаны на потребление электрической энергии в пределах 3,5-3,9 кВт. В связи с этим приблизительный запас прочности проводки должен составлять четыре киловатта.

Для максимально безопасной эксплуатации духового шкафа рекомендуется выбирать электрический провод, исходя из таких моментов:

• Если планируется прокладка кабеля непосредственно от щитка до бытового прибора, в данном случае, духового шкафа – вполне достаточно будет стандартного сечения 1,5 мм.кв.
• Если на участке меже духовкой и щитком будет подключаться ряд других электрических приборов, следует приобрести провод с сечением, равным, как минимум, 2,5 мм. кв. – такое решение позволит одновременно подключать и другие кухонные бытовые приборы, например, посудомоечную машину.

Электрический кабель с сечением 2,5 мм.кв. – это оптимальный вариант для подключения духового шкафа и безопасной его эксплуатации. В данном случае будет предотвращено чрезмерное нагревание, которое нередко приводит к коротким замыканиям с неблагоприятными последствиями.

Как правильно подключить духовой шкаф

Чтобы данное устройство функционировало надежно и бесперебойно, необходимо не только знать, какой провод для духового шкафа является наиболее оптимальным, но и провести подключение данного бытового прибора по всем правилам.

Для этого необходимо:

• правильно выбрать место и поверхность;
• установить автомат для автоматического отключения устройства при перепадах напряжения в электросети;

• выбрать розетку и установить ее;
• выполнить подключение электрического провода;
• подключить духовой шкаф.

Важно учитывать, что поверхность для установки устройства должна быть абсолютно ровной. Розетку рекомендуется использовать 32-амперную. Чтобы обеспечить безопасную эксплуатацию данного устройства, лучше всего использовать электрический кабель, изготовленный из меди с сечением от 1,5 до 2,5 мм.кв. – в зависимости от габаритов бытового устройства, а также присущей ему мощности. При соблюдении этих несложных правил подключение и эксплуатация электрического духового шкафа будет максимально безопасной.

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Каждый человек хочет, чтобы на кухне была смонтирована наиболее передовая и удобная техника, которая в значительной степени упростит процесс готовки пищи и позволит делать это как можно быстрее. С каждым днем на рынке появляются все более совершенные модели варочных поверхностей и духовых шкафов, которые отличаются уникальными функциональными возможностями. Однако подключение подобной техники требует наличия специальных навыков и знаний, поэтому в процессе установки нужно быть крайне внимательным.

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки. Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных.

• Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
• Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
• Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Духовой шкаф следует подключать

исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

А если ремонт уже завершен, то кабель может укладываться в пластиковый канал, чтобы не испортить внешний вид интерьера.

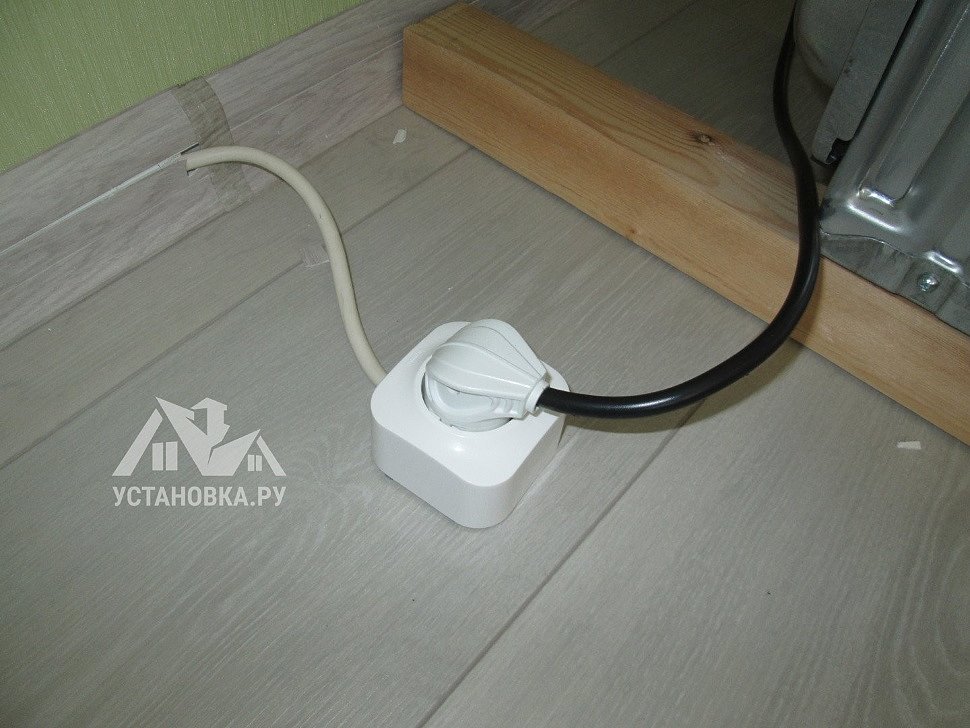

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

• Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
• Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

• Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
• Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Не стоит устанавливать данный элемент в труднодоступных местах, так как при поломке это затруднит доступ к ней.

Способы прокладки проводки

Провода для электрической духовки или варочной панели можно прокладывать раздельно. Если вы планируете провести все работы своими руками, то лучше позаботиться о правилах безопасности и четко следовать установленным нормам. Если духовой шкаф и варочная панель потребляют слишком много электроэнергии, то каждый элемент нужно будет подключить к отдельному проводу. Рекомендуется использовать одинаковые кабели и розетки, что в значительной степени упростит процесс подключения. При необходимости провести кабель вдоль стен, их можно скрыть при помощи специального короба.

Схема

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку.

Ни в коем случае нельзя подключать к этому кабелю другие бытовые приборы и технику.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Некоторые специалисты советуют для более безопасного и равномерного распределения нагрузки монтировать смеху на две фазы, ноль и заземление.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя – они обычно рекомендуют, как лучше всего производить подключение.

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Теперь можно осуществить монтаж автомата в электрощиток, от которого в будущем будет прокладываться отдельный кабель. Сила тока обычно рассчитывается в зависимости от нагрузки. Сложнее всего произвести инсталляцию варочной панели, для чего понадобятся такие инструменты, как дрель, лобзик, отвертка, нож и расчетные инструменты.

Грамотный монтаж электрической плиты включает следующие этапы.

• Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
• Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики. Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля. Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

• Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
• Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
• На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Важно! В процессе подключения индукционной варочной панели обязательно соблюдать парность проводов – несоблюдение этого правила может стать причиной возгорания.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Как правильно подключить варочную панель и духовой шкаф

В последнее время очень часто в многоквартирных домах с электроплитами, происходит их замена на варочные панели и духовые шкафы от известных производителей Bosch, Electrolux, Zanussi, Samsung, AEG, Hansa и других.
И это всецело оправдано, потому что они очень удобны в использовании и управлении, а так же очень красиво выглядят.

Как подключить духовой шкаф

Подключить электрический духовой шкаф своими руками проще некуда. Просто необходимо евро вилку вставить в евро розетку.  Максимум может понадобится замена розетки старого образца на новую. Но важно учитывать следующие моменты:

1. Для вашей безопасности необходимо, что бы в розетке были подключены заземляющие контакты отдельным проводником с электрощита. А это невозможно сделать, если у Вас старая 2 проводная система. Важно, что бы кабель электропитания на духовой шкаф подключался к Узо или Диф-автомату в электрощите.
2. Как правило, потребляемая мощность духового шкафа не превышает 3.5 Киловатта, поэтому для его работы хватает обычной электропроводки. Обязательно проверьте по паспорту величину максимальной потребляемой мощности если она окажется более 3.5 кВт, но менее 5 Киловатт, тогда необходимо проложить с электрощита отдельный кабель сечением 3х2.5 кв. миллиметра и подключить его к автомату на 25 Ампер.
3. Лучший вариант, когда духовой шкаф подключается на отдельный автомат, потому что из-за большой потребляемой им мощности при работе- становится практически не возможным совместная работа других электроприборов. Например, если при работе духового шкафа, включить в ту же линию электрочайник или другой менее мощный бытовой прибор, то будет выбивать автомат.

Как подключить электрическую варочную панель

С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по этой инструкции. Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).

Кто пользовался варочной электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом.
Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.

Заземление подключается под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).

Если у Вас квартира, тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.

Если же у Вас частный дом с вводом на 380 Вольт, тогда для распределения нагрузки по фазам- рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

1. Верхняя схема 1N— однофазное подключение на 220 Вольт.
2. Средняя схема 2N— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные фазы подключаются на 3 контакт L2 и на 2 контакт L1. Ноль— на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм².
3. Нижняя схема 3N— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².

При подключении на 380 Вольт, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.

Из некоторых моделей варочных панелей выходит 5 жильный кабель, у которого две жилы будут соединены попарно. Пример на картинке. Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.

После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку. Как подключить вилку и розетку на 380 Вольт читайте в этой нашей инструкции, а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите здесь.

Некоторые люди значительно упрощают подключение, делая его без розетки и вилки. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.

При первых включениях, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.

Подключение варочной панели к электросети: реализация проекта

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными. Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции. Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Чтобы легко смонтировать варочную поверхность, нужно ознакомиться с основными правилами безопасности

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила (ПУЭ), которые следует соблюдать.

Подключение индукционной плиты лучше всего поручить специалистам, так как вероятность допущения ошибок очень высокая

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Обратите внимание! Очень важно обеспечить правильное подключение устройства к линии. Ни в коем случае нельзя подсоединять к одной линии несколько бытовых приборов, так как это может спровоцировать перегрузку в сети.

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты. Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе. Через нее производится разводка к нагревательным зонам.

Процесс подключения варочной панели полностью зависит от разновидности устройства

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать. Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:

• количество жил;
• толщина.

Варианты выбора кабеля для подключения варочной поверхности

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора. Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам. Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм². При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства.

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора

Обратите внимание! При самостоятельной установке варочной поверхности, кроме провода для подключения, потребуется приобрести отдельно сетевой кабель. Такие элементы не реализуются в комплекте с плитами, так как нет никакой возможности узнать заранее количество фаз в конкретной постройке.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени. Существует несколько типов проводов, которые больше всего подходят для подключения варочной панели и духового шкафа. Как правило, все они характеризуются повышенной безопасностью. Наиболее широкое распространение на отечественном рынке получили следующие марки:

• NYM;
• ВВГНГ;
• ВВГНГ-LS.

Опытные специалисты рекомендуют использовать провода мягкого типа. Это довольно просто объяснить, поскольку такие кабели являются менее восприимчивыми к нагреву, нежели жесткие аналоги. Кроме этого, они более гибкие, что значительно упрощает их монтаж.

Специалисты рекомендуют кабели, имеющие хорошую устойчивость к открытому пламени

Схемы подключения варочных панелей: выбор моделей плиты

Современные модели плит, которые интегрируются в столешницу, чаще всего имеют совместимость со всеми типами фаз. В России существует два строго определенных стандарта сетей:

• однофазная – 220 В;
• трехфазная – 380 В.

Отдельно следует сказать, что в некоторых домах сеть на 220 В может иметь две фазы. Перед началом работы по подключению варочной поверхности необходимо изучить особенности каждого вида сети, чтобы понимать нюансы работы. Каждый тип системы имеет свои характерные отличия.

Однофазная. Чаще всего такой вариант сети можно встретить в жилых сооружениях, которые были построены достаточно давно. Однофазные сети подразделяются на два типа: двухпроводные и трехпроводные. В домах старого образца однофазные системы имеют напряжение 220 В.

Схема подключение варочной поверхности с помощью клеммника

В первую очередь необходимо разобраться с двухпроводной сетью. Стоит отметить, что ее отличительной особенностью являются провода одного цвета. Обнаружение фазы в этом случае производится посредством использования пробника (отвертки, оснащенной светодиодом) или специального тестера.

Трехпроводные однофазные сети включают в себя разноцветные провода. Определенной электрической линии соответствуют следующие оттенки:

• фаза – красный, коричневый;
• ноль – синий, голубой;
• земля – желто-зеленый.

Однофазная схема включения является довольно распространенной. В редких случаях такая сеть может иметь провода одного цвета. В такой ситуации рекомендуется воспользоваться тестером, который позволит более точно определить назначение каждого провода.

Схема подключения варочной плиты и духовки

Двухфазная сеть, которая имеет стандартное напряжение 220 В, встречается крайне редко. Как правило, такую коммуникацию можно увидеть в новостройках. Для обозначения фазы в этом случае применяется черный цвет (реже – коричневый). Ноль имеет привычный синий оттенок, земля определяется желто-зеленым проводом.

Последняя схема подключения – трехфазная. В такой системе ноль и земля имеют стандартные расцветки. В свою очередь, провод, соответствующий фазе, может обозначаться желтым, красным или зеленым цветом.

Полезная информация! По другой шкале оттенков расцветка фаз может быть следующей: белой, черной или коричневой.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Обратите внимание! Однофазные сети могут состоять всего из двух проводов. В этом случае необходимо действовать по-другому. В такой ситуации обязательным пунктом является покупка отдельного контура, который будет использоваться для заземления. Если проигнорировать подключение заземления, то тогда устройство может довольно быстро выйти из строя.

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм². Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты.

Статья по теме:

Розетки на кухне: расположение, схемы и особенности конструкций

Сколько розеток нужно. Правила размещения, схемы, нормы и рекомендации. Особенности установки розеток для различных приборов.

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Подключение варочной панели Электролюкс (4 провода) к электросети трехфазной

Большинство моделей варочных панелей, изготовленных компанией Электролюкс, реализуются в комплекте со шнуром. Однако не всегда это является преимуществом, так как многие путаются при подключении устройства к трехфазной электрической сети. Это связано с тем, что шнур содержит 4 провода: ноль, землю, и две фазных линии. Перед началом установки необходимо изучить все нюансы работы.

Подключение варочной панели Электролюкс следует начинать с открытия крышки, которая располагается на тыльной стороне устройства. Это позволит получить доступ к клеммам. На следующем этапе потребуется отыскать выход «земля», который имеет традиционный желто-зеленый цвет. В непосредственной близости к нему должна находиться перемычка, имеющая 2 входа.

Обратите внимание! Дать ответ на вопрос о том, как подключить варочную панель Электролюкс, поможет инструкция, которая прилагается к устройству.

Затем с помощью перемычки, которая была обнаружена ранее, нужно объединить два выхода под фазы. Они обозначаются латинскими буквами L1 и L2 (черный и коричневый цвет). Важно запомнить, что для присоединения вилки используется только коричневый кабель. В свою очередь, черную линию потребуется тщательно заизолировать.

Перед началом установки варочной поверхности Электролюкс, необходимо изучить все нюансы работы

Особенности подключения электрической варочной панели

Все современные варочные плиты подразделяются на виды в зависимости от принципа действия. По этому показателю выделяют электрические, индукционные и газовые приборы. Подключение каждого из этих типов техники имеет свои особенности. Панели, функционирующие от электросети, требуют обязательного обустройства заземления при любом числе фаз.

При самостоятельном монтаже такой панели пригодятся минимальные познания в области электрики. Новичку, не имеющему подобного опыта, будет гораздо сложнее. Потребуется подробно изучить конструктивные особенности устройства и следовать инструкции подключения электрической варочной панели. Как правило, электронные модели имеют все детали, необходимые для выполнения работы.

Важно запомнить, что при работе с электротехникой следует помнить о правилах безопасности. Перед началом подсоединения обязательно нужно обесточить квартиру (отключение выполняется на щитке). Всю работу нужно выполнять аккуратно. Проверка конечного результата позволяет избежать многих проблем.

Подключение варочных панелей Bosch к электросети, а также других современных устройств производится, как правило, посредством четырехжильного кабеля. Стоит отметить, что электрические модели постепенно отходят на второй план. На смену им пришли более функциональные индукционные устройства. Их особенность заключается в том, что они не нагреваются сами, а воздействуют непосредственно на посуду.

Для правильной установки и подключения необходимо изучить паспорт на устанавливаемое изделие, а также рекомендации предприятия изготовителя по монтажу и обслуживанию

Как подключить индукционную варочную панель: алгоритм действий

Подключение индукционной варочной поверхности напоминает аналогичный процесс с участием электрической панели. Однако имеются и некоторые нюансы, которые требуют рассмотрения. В первую очередь требуется подготовить инструменты и материалы, необходимые для установки прибора.

Подключение индукционного устройства начинается с проводки самостоятельной электролинии от распределительной коробки. Далее следует установить подрозетник. Здесь очень важен правильный подбор высоты.

Полезная информация! Дистанция от пола до электроприбора не должна превышать 90 см. Провести кабель к данному устройству можно двумя способами: скрытым и в монтажном коробе, фиксирующемся на стене.

Следующим этапом подключения индукционной варочной панели является подвод кабеля от устройства к щитку. Подсоединение производится к отдельному автоматическому выключателю. Не стоит также забывать о контуре заземления, который является очень важным в этом случае.

Для герметизации нужно проклеить прилагаемы производителем уплотнитель

После того как будет произведен монтаж подрозетника, необходимо зачистить окончания кабелей. Далее их нужно вставить в клеммы розетки и зафиксировать в таком положении с помощью специальных зажимов. Затем необходимо установить силовую розетку для варочной панели в подрозетник. Вилка варочного интегрируемого агрегата подключается аналогичным методом.

Для однофазной сети, напряжение в которой составляет всего 220 В, используются медные перемычки. В качестве альтернативы подойдут детали, изготовленные из латуни. Перед началом присоединения прибора рекомендуется начертить собственную схему, соответствующую конкретным условиям. Соблюдение парности кабелей – обязательное правило при подключении индукционной варочной панели. Как завершается процесс подключения?

Три линии фазы соединяются между собой. То же самое необходимо выполнить с двумя проводами, соответствующими нулю. После подключения всех кабелей можно закрыть коробку с клеммами. Очень важно по окончании работы выполнить проверку устройства.

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов. Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А.

Розетки для подключения электроплиты

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

Обратите внимание! Существует возможность подключения двух электроприборов к одной розетке.

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности. Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя.

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

Советы специалистов по подключению варочных панелей и духовых шкафов

Перед началом установки и подключения поверхности для варки рекомендуется ознакомиться с советами специалистов. Во время монтажа необходимо использовать специальный герметик, который наносится на все стыки. Очень важно, чтобы состав обладал хорошей устойчивостью к высоким температурам.

От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок

Правильно выбранная розетка должна соответствовать мощности варочной поверхности. Только в этом случае эксплуатация устройства будет безопасной. Розетка под варочную панель также должна быть изготовлена из качественных материалов. Не рекомендуется приобретать самые дешевые варианты, так как они чаще всего реализуются с элементами брака.

Обратите внимание! От интенсивности ухода за варочной поверхностью зависит ее эксплуатационный срок. Профилактические чистки способствуют продлению этого времени, а также позволяют предотвратить различные неполадки.

Для подключения такого оборудования настоятельно рекомендуется провести отдельную силовую линию от щитка. Для того чтобы проверить, насколько правильно выполнено подсоединение техники, необходимо воспользоваться специальным прибором –мультиметром.

При желании можно выполнить подключение варочной панели и духового шкафа в одну розетку. Для этой цели используется специальный электроприбор, который имеет два входа под силовые вилки.

Чтобы проверить, насколько правильно выполнено подсоединение панели, необходимо воспользоваться специальным прибором –мультиметром

Не рекомендуется самостоятельно комбинировать устройства разных производителей. Это связано с тем, что новичок может допустить ошибку при выборе проводников. Для самостоятельного подключения лучше всего выбрать предметы техники, изготовленные одной компанией.

Распространенные ошибки при самостоятельном подключении варочной панели к электросети

В некоторых случаях просчеты, допущенные во время подсоединения варочного прибора к сети, могут привести к серьезным последствиям. Плита может попросту выйти из строя или стать причиной пожара. Для того чтобы исключить возможность допущения ошибки при самостоятельной установке плиты, рекомендуется обратить внимание на распространенные упущения.

Довольно часто у людей, которые не разбираются в электричестве, возникают сложности при выборе розетки для варочной поверхности. Важно запомнить, что категорически запрещается стыковать плиты индукционного типа, мощность которых превышает 3,5 кВт, со стандартными вилками и розетками на 16 А. Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства.

Довольно часто пользователи таких панелей жалуются на то, что приборы самостоятельно включаются и выключаются. Как правило, такое поведение устройства расценивается как ошибка в подключении проводки, однако это не всегда так. Наиболее вероятная причина в этом случае – работа программы, входящей в набор функций той или иной модели. Например, при нажатии большого количества кнопок может срабатывать режим «защита от детей».

Мощность варочной панели – обязательный фактор, который стоит учитывать при самостоятельном подключении устройства

Для подключения варочной панели Bosch (или любой другой), мощность которой превышает 7 кВт, нельзя использовать провода, сечение которых составляет 2,5 мм². Если панель не включается, то рекомендуется проверить клеммы. В этом случае на одной из них может отсутствовать фазная перемычка.

Еще одна распространенная ошибка – однофазное подключение трехфазных устройств. Такая погрешность идентифицируется довольно просто. В этом случае при включении плиты функционирует только половина горелок. Для того чтобы решить эту проблему, необходимо внимательно изучить инструкцию, идущую в комплекте с конкретным устройством. Для починки плиты потребуется выполнить повторное подключение клеммников.

Как подключить варочную панель Bosch: инструкция

Устройства, выпускаемые немецкой компанией Бош, чаще всего подключаются посредством четырехжильного кабеля. Причем это правило работает даже в том случае, когда розетка имеет меньшее количество контактов. Жилы провода присоединяются к клеммам, расположенным в коробке, которая находится на обратной стороне панели для приготовления пищи.

Обратите внимание! Какая розетка нужна для варочной панели Бош? В этом случае работают стандартные правила подбора электрического устройства. Розетка должна быть силовой, так как обычные варианты могут не выдержать высокой мощности плиты.

Варочные поверхности Бош, чаще всего подключаются посредством четырехжильного кабеля

Каждая поверхность для приготовления пищи имеет на своем корпусе рисунок, на котором обозначается схема ее подключения. Руководствуясь ею, можно избежать установочных ошибок. Еще один важный момент – провода должны быть хорошо зафиксированы в клеммах.

Для подключения четырехконтактной вилки к проводу необходимо изучить маркировку, которая находится на ее крышке. Если в стене установлена трехконтактная розетка, то тогда необходимо соединить две линии фазы в одну. Эти контуры окрашиваются в традиционные цвета: черный и коричневый. Все эти рекомендации позволяют дать ответ на вопрос о том, как подключить варочную панель Бош к электрической сети.

При желании можно выполнить подключение панели для приготовления пищи напрямую к щитку. В этом случае вилка и розетка не используются. Однако такой вариант имеет некоторые недостатки. Например, усложнится процесс полного отключения прибора от питания.

Каждая варочная поверхность имеет на своем корпусе рисунок, на котором обозначается схема ее подключения

При подключении варочной поверхности к электрической системе необходимо изучить инструкцию, которая прилагается к оборудованию. Перед началом работы стоит определить количество фаз в сети и выбрать необходимый вариант вилки и розетки. Еще одно важное условие – в обязательном порядке нужно соблюдать правила безопасности.

Руководство по монтажу и установке электрической плиты

на 2021 год

Последнее обновление 15 октября 2021 г.

Хотя только квалифицированному электрику разрешается устанавливать новую схему для электрической плиты, любой компетентный энтузиаст-самодел может заменить или модернизировать свою газовую духовку на электрическую альтернативу. Это руководство расскажет вам, как установить и подключить электрическую плиту.

Какая подготовка необходима для установки электрической плиты?

Во-первых, вам нужно знать свои требования.Электрические плиты потребляют много энергии — больше, чем газовая духовка, потому что они генерируют большее, более равномерно распределенное количество интенсивного тепла.

Имея это в виду, вы должны быть уверены, что у вас есть большой предохранитель (в инструкции по эксплуатации вашей духовки это будет указано — вам может сойти с рук 13 ампер, но обычно вам понадобится что-то большее), толстый , термостойкий кабель (проконсультируйтесь с профессиональным электриком, если вы не уверены в требованиях к размеру кабеля электрической плиты) и доступный двухполюсный изолирующий выключатель.

Зачем мне нужен двухполюсный изолирующий выключатель, а не однополюсный?

Все дело в безопасности. В то время как один переключатель перекрывает проводку под напряжением к вашей плите, если это необходимо, духовка потребляет столько энергии во время электрической цепи, что нейтральный провод может по-прежнему пропускать некоторый ток. Двухполюсный изолирующий выключатель также отключает нейтральный провод и, таким образом, устраняет риск остаточного поражения электрическим током, если вы дотронетесь до плиты после ее отключения.

Какие цепи и кабели необходимы для установки электрической плиты?

Все электрические плиты требуют собственного радиального контура — не рекомендуется, чтобы духовка делила контур с другим основным кухонным прибором.

Установите блок управления плитой на расстоянии не более двух метров от плиты, но никогда непосредственно над ней, и проложите с одной стороны толстый кабель, способный выдерживать необходимое количество электроэнергии, необходимой вашей духовке.

Очевидно, вы захотите разместить это как можно ближе к прибору, чтобы предотвратить любую потенциальную опасность спотыкания на кухне, но не так близко, чтобы создать опасность пожара.Теперь вы готовы подключить электрическую духовку.

Подключение электрической плиты

Процесс подключения духовки во многом аналогичен подключению штепсельной вилки. Отключите любой источник питания духовки от сети (помните, сколько электричества проходит через эти приборы) и подайте сетевой кабель к блоку управления духовки. Зачистите конец сетевого кабеля перед тем, как поставить прибор на место, чтобы все подключить, и вы почти готовы.

Установка электрической плиты

Во-первых, помните, что электрические духовки не легкие — попросите кого-нибудь помочь вам с подъемом и переключением, иначе вы рискуете серьезно повредить спину. После этого найдите клеммную розетку на вашем приборе; Обычно он находится на середине задней части плиты и накрывается отвинчиваемой пластиной.

Снимите пластину и подключите провода под напряжением, нейтраль и заземление в соответствующих положениях (помните, что это всегда синий нейтраль слева, коричневый провод справа и зеленый и желтый провод заземления в центре).Как только эти провода будут надежно затянуты, закройте розетку и завершите все оставшиеся соединения с вашим блоком управления.

После этого установите духовку в нужное положение (при необходимости снова обратившись за помощью) и включите сетевое питание. Если все сделано правильно, вы будете готовы устроить бурю.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Часто задаваемые вопросы

Могу ли я установить собственную электрическую плиту?
Если у вас есть соответствующая квалификация и статус компетентного лица для работы с электричеством, да.

Кто еще может установить электрическую плиту?
Любой уважаемый магазин бытовой техники предложит услугу по установке вашей духовки за определенную плату, но если вы уверены, что сможете выполнить работу самостоятельно, вы можете сэкономить на этих расходах — это не так сложно, как вы думаете. Тем не менее, вы не хотите рисковать с таким важным прибором, поэтому проконсультируйтесь с профессионалом, если у вас есть какие-либо сомнения!

Я устанавливаю электрическую духовку с нуля — куда она может деться?
Вам необходимо установить плиту на расстоянии не менее 300 мм от всего остального на кухне, кроме столешниц, поэтому держите духовку как можно дальше от раковины и холодильника с морозильной камерой.

Моя духовка не нагревается — это проблема с проводкой?
Это может быть проводка, что-то вроде перегоревшего предохранителя или проблема с одним из элементов внутри плиты. В большинстве электрических духовок должны быть цифровые часы — если они работают, значит, проблема связана с нехваткой электроэнергии. В противном случае вам понадобится помощь электрика.

Могу ли я выполнить эти инструкции, чтобы заменить газовую духовку на электрическую?
Да, но, конечно, вам придется отключить подачу газа поблизости и, возможно, заняться удалением газовой трубы.Проконсультируйтесь со специалистом для получения дополнительных рекомендаций.

Дорогие ли электрические плиты в эксплуатации?
Они имеют тенденцию приводить к более высоким счетам за коммунальные услуги, чем газовая плита, да. Однако компромисс заключается в том, что электрическая духовка нагревается быстрее, чем газовый эквивалент, и распределяет тепло гораздо более равномерно.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети.Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего собственного здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В. Здесь очень важно подключение к отдельной токовой цепи, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования. Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, размер кабеля должен составлять минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах.Также можно использовать этот тип кабеля. Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания. Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора.Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки.В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания. Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение.Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели. Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод.Для выполнения этого процесса нам понадобится заземление.

Установка электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту. Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы эти устройства устанавливались квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не учтены.

Процесс установки индукционной варочной панели своими руками несложный. Многие производители бытовой техники снабжают каждый прибор подробным руководством по эксплуатации, в котором вы найдете всю необходимую информацию.Если мы уже знаем, для какой установки предназначена наша индукционная плита, вам просто нужно строго следовать инструкциям и требованиям, предоставленным производителем. Если вы не хотите рисковать, вы всегда можете обратиться за помощью к электрику.

FAQ | RANGEMASTER

А . Многофункциональный духовой шкаф предлагает до восьми функций для действительно гибкого приготовления пищи. От хрустящей корочки пиццы до подрумянивания любимого блюда из пасты. Эта функция предлагает множество функций в одной духовке.

Функции включают:

Быстрое реагирование (доступно только в некоторых моделях) — уникальная функция Rangemaster, эта функция нагревает духовку на 30% быстрее, чем обычная функция вентиляции, и позволяет сразу начать приготовление.

Духовой шкаф с вентилятором — духовой шкаф с вентилятором втягивает воздух из внутренней части духовки, нагревает его и снова нагнетает обратно в камеру. Тепло в вентиляторной духовке равномерно распределяется для многоуровневого приготовления.

Приготовление на гриле с вентилятором — позволяет закрывать дверцу во время приготовления на гриле, что обеспечивает более равномерное приготовление пищи на гриле и предотвращает проникновение запахов приготовления пищи в комнату.

Базовый нагрев — с использованием только нижнего элемента этот метод приготовления лучше всего использовать для завершения блюд, например, для придания хрустящей корочке основы пиццы или обеспечения полного приготовления основы пирожного.

Духовой шкаф с вентилятором — использование традиционных элементов духового шкафа рядом с вентилятором обеспечивает зонированное приготовление пищи, при этом самая горячая зона находится в верхней части духовки.

Обычная духовка — в этом традиционном методе приготовления используется тепло, исходящее как от верхней, так и от нижней части духовки, что приводит к процессу естественной конвекции, при котором тепло сосредоточено в верхней части духовки.Для выпечки пирогов и т. Д. Готовьте в центре духовки и немного уменьшите температуру.

Элемент для подрумянивания — используется в конце приготовления для подрумянивания и подрумянивания уже горячих блюд с сырной крышкой.

Размораживание — невероятно безопасный способ ускорить процесс размораживания, поскольку в нем используется вентилятор для циркуляции ненагретого воздуха, поэтому еда не будет случайно приготовлена, как в микроволновой печи. Помните, что таким образом нельзя размораживать мясо или птицу.

Чтобы узнать больше о многофункциональной духовке, щелкните здесь, чтобы просмотреть видео.

Нужно ли электрическое подключение к духовке? (Узнайте сейчас!) — Модернизированный дом

В то время как большинство знакомых нам электрических духовок просто подключаются к стене, не все электрические блоки созданы одинаково. Время от времени вы можете заметить, что устройство может быть жестко закреплено на месте.

Если электрическая духовка требует подключения, сильно зависит от ее номинальных характеристик. Некоторые печи можно подключить к электросети, а другим потребуется плавкое соединение.Если ваша духовка имеет мощность более 3 кВт, то ей потребуется жесткое крепление. Если его мощность меньше 3 кВт, его можно подключить.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Как узнать, нужно ли электрическое подключение к духовке

Если вы когда-нибудь задумывались, почему одни электрические духовки просто подключаются к электросети, а другие требуют подключения, ответ довольно прост.Все зависит от номинальной мощности духовки.

Если мощность духовки превышает 3 кВт, она должна быть подключена к соответствующей цепи. Если он имеет мощность менее 3 кВт, его, безусловно, можно подключить. Однако имейте в виду, что предпочтительным методом является его подключение через блок подключения с предохранителем на 13 ампер.

Как подключить электрическую духовку

После того, как вы убедились, что ваша электрическая духовка должна быть подключена жестко, теперь следует сделать это. В некоторых случаях они должны быть подключены жестко, потому что они выделяют огромное количество тепла. .

Для выработки тепла им нужен соответствующий источник энергии. Поскольку для прибора необходим отдельный предохранитель, вам также придется подключить электрическую духовку к отдельной цепи. Причина изоляции состоит в том, чтобы гарантировать, что ваша электрическая духовка постоянно получает необходимое количество энергии и что она остается безопасной в использовании.

Шаг 1. Двойной изолирующий выключатель

После того, как вы определили, что источник питания для вашей электрической духовки требует проводки, вам необходимо убедиться, что источник питания находится под «контролем».Для этого вам нужно будет купить и установить двухполюсные разъединители.

Это тип переключателей, которые в случае короткого замыкания будут гарантировать, что проводка электрической духовки больше не пропускает электрический ток. . Это делается для того, чтобы вы не испытали неожиданный шок.

Вы можете купить одиночные выключатели, но они будут обесточивать только провод под напряжением. Проблема здесь в том, что электрические духовки потребляют так много энергии, что даже нейтральный провод может оказаться под напряжением.В двухполюсных переключателях даже нейтральные провода будут отключены для обеспечения максимальной безопасности.

Шаг 2. Определите расположение блока управления

Электродуховку необходимо подключить с помощью толстого кабеля; это называется блоком управления. Но важно убедиться, что устройство находится в пределах 6 футов или около того от устройства, но никогда не находится непосредственно под электрической духовкой, поскольку это может создать потенциальную опасность возгорания.

Если у вас есть более новый электрический камень, вполне вероятно, что на нем будут установлены неоновые лампы.Они должны обозначать, когда электрическая плита включена, и обеспечивать индикацию того, протекает ли внутри электрический ток.

Шаг 3. Выберите правильный кабель

В большинстве новых электрических духовок должен быть кабель, входящий в комплект поставки . Но если вы случайно заметили, что внутри нет кабелей, есть несколько основных рекомендаций, которые помогут выбрать правильный.

Во-первых, вам нужен кабель подходящей толщины.В большинстве случаев для домашнего использования вам понадобится термостойкий кабель 2,5 мм (по понятным причинам). К этому кабелю также должно быть подключено несколько проводов.

Вообще говоря, вы найдете их со встроенными 3 проводами. Один синий для обозначения нейтральных токов, один коричневый для обозначения постоянного тока, а третий открыт и предназначен для отвода остаточного тока на Землю. Последний кабель обычно называют «двойным и заземляющим» или «двухжильным и заземляющим» для облегчения распознавания.

Шаг 4. Знайте свою «горячую зону»

Важно знать зону нагрева вашей электрической духовки.Обычно это область, которая расположена прямо над прибором . Перед тем, как установить электрическую духовку там, где вы хотите, убедитесь, что она не находится рядом с потенциально легковоспламеняющимися материалами, такими как обои, дерево или нависающий котел.

Не только это, но и между прибором и другими установленными на кухне предметами должен быть зазор не менее 30 см. Это включает в себя кухонное оборудование, холодильники с морозильной камерой, монтажные раковины или оборудование для посудомоечной машины.Единственное, что может быть в пределах досягаемости ног, — это столешницы; все остальное должно находиться на приличном расстоянии от электрической духовки.

Шаг 5. Подключение к электросети

Поскольку мы знаем, что все требования приняли все меры предосторожности, пришло время заняться делом . Вам нужно будет подключить кабель к задней части электрической духовки. Найдите клеммную коробку (на задней стенке духовки) и открутите пластину.

Подключите нейтраль, провода под напряжением и заземления в соответствующие гнезда.Он должен быть нейтральным слева, живым справа и землей посередине. Закрепите провода на месте, затянув винты, а затем снова установите пластину сверху.

Шаг 6: Подключите духовку к блоку управления

Убедитесь, что кабель надежно прикреплен к прибору, а затем зафиксируйте цепь духовки в блоке предохранителей. Вы сделаете это с помощью небольшого навесного замка, чтобы предотвратить случайное нажатие переключателя во время электромонтажа.

Включите двухполюсный изолирующий выключатель, чтобы отключить всю энергию от электрической духовки. Используйте обрезок винила или другое защитное покрытие под духовкой, чтобы не поцарапать его при перемещении прибора. .

Использование измерителя напряжения гарантирует, что устройство полностью отключено и, следовательно, безопасно работать с ним, прежде чем откручивать какие-либо винты на внутренних соединениях. Оттуда осторожно вставьте каждый из проводов в соответствующие гнезда, возвращая винты на место после того, как вы это сделаете.

Убедитесь, что вы не перекручиваете винты, потому что они не будут надежно вставлены на место.Это делается при накручивании под углом; в этом случае он не будет сидеть должным образом. Наконец, прикрутите изоляционную насадку под проводку, чтобы убедиться, что проводка плотно сидит на месте.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Нужна ли специальная вилка для электрической плиты?

Поскольку электрические плиты потребляют так много энергии, вы не можете просто подключить их к розетке .Для работы с большинством печей потребуется специальная розетка на 220 вольт; Стандартные розетки на 110 вольт, которые вы могли бы увидеть у себя дома, просто не подходят для такой мощности.

При работе с электрической плитой обязательно следуйте инструкциям руководства. Они будут диктовать особые требования к питанию, а также меры безопасности, которые необходимо принять для предотвращения травм или смерти от поражения электрическим током.

Райан Вомельдорф

Райан Уомельдорф имеет более десяти лет писательского опыта.Он любит вести блог о строительстве, сантехнике и других домашних темах. Райан также любит хоккей и на протяжении всей жизни является поклонником спорта Буффало.

Недавно опубликованные

ссылка на Сколько времени нужно, чтобы земля осела после канализационных работ? ссылка на Что делать со старым зеркалом шкафа (вот что вы можете сделать)

Шнуры питания и жесткая проводка для новых кухонных приборов

Вы обратили внимание на новую серию , варочную панель или настенную духовку .Вы взволнованы. Он будет идеально смотреться на вашей недавно отремонтированной кухне. Однако есть кое-что, что вам нужно учесть перед покупкой. Убедитесь, что вы исследуете, как устройство питается.

Если вы впервые покупаете плиту, варочную панель или настенную духовку, или если вы не покупали ее в течение некоторого времени, у вас может сложиться впечатление, что они работают по принципу «подключи и работай». Это не всегда так.

В зависимости от требований в разных устройствах могут использоваться разные кабели.Некоторые приборы для приготовления пищи могут полностью избавиться от кабеля питания и потребовать жесткой проводки. Давайте сначала рассмотрим разные варианты шнура.

Как выбрать шнур питания?

Выбрать подходящий аксессуар для вашего проводного устройства относительно просто, поскольку вариантов не так много. Большинство производителей предлагают шнур собственной марки, предназначенный для конкретного прибора, как отдельно приобретаемый товар. Однако, если вам нужна замена, Appliances Connection продает различные шнуры , здесь .

Сначала выясните требования к силе тока (ампер) для прибора. Для большинства обычных устройств требуется только 40 А. Однако для более энергоемких моделей, таких как большие профессиональные плиты и индукционные варочные панели, может потребоваться 50 ампер.

Убедитесь, что допустимое отклонение усилителя шнура соответствует потребностям устройства, поскольку перегрузка по мощности может быть чрезвычайно опасной.

Затем важно выяснить, есть ли на вашей кухне трехконтактная или четырехконтактная розетка.Обычно это зависит от того, когда была установлена ​​электрика на вашей кухне.

Если ваша кухня была построена в последние 10-15 лет, то, скорее всего, в ней будет 4-контактная розетка. Многие кухни, построенные в 1990-х годах и ранее, обычно имеют трехконтактную розетку. Не забудьте перед покупкой ознакомиться со спецификациями линейного шнура.

Жесткая проводка

Для многих новых встраиваемых плит, настенных духовок и варочных панелей требуется жесткая проводка, а не шнур питания.Это влечет за собой подключение прибора непосредственно к домашней проводке, обычно через распределительную коробку.

Лучше всего доверить установку такого рода профессионалам, так как люди, не имеющие опыта работы с электричеством, могут получить травму. В зависимости от вашего местоположения за символическую плату Appliances Connection предлагает квалифицированные услуги по установке новой техники. Вы можете найти более подробную информацию здесь .

Релакс

Если вы приобрели новую плиту, варочную панель или настенную духовку, ожидая, что в нее будет входить шнур питания, а она пришла без него, не волнуйтесь.Это только потому, что производители не могут узнать электрическую конфигурацию вашего дома.

Мы в Appliances Connection всегда рады указать вам правильное направление. Перейдите на страницу продукта для вашего устройства. В разделе «Рекомендуемые аксессуары» вы найдете именно то, что вам нужно. См. Пример выше.

Как подключить варочную панель к 2-3 фазам |

Для подключения варочной панели к 3-х фазной сети используется кабель из пяти медных жил сечением 2.5 мм2 Обычно на кухне используется плита. Включается он довольно просто — вилка вставляется в розетку. Но сама плита занимает слишком много места, это актуально, если кухня маленькая, и поэтому многие покупают только самую важную часть плиты — варочную поверхность. Встроенной варочной панелью сегодня сложно удивить, но своими руками подключить ее вполне реально.

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло непосредственно на дно подаваемой посуды, не нагревая стеклокерамическую панель.Варочные панели различаются по типу источников тепла (обогрева).

Планировка

— важнейший этап работ, связанных с установкой варочной поверхности

.

Итак, есть 3 типа панелей:

• Электрический;
• Газ;
• Индукция.

Дно специальной посуды — необходимый элемент работы панели, с его помощью формируется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, расположенной под стеклом варочной панели.Ток, двигаясь по дну посуды, соприкасаясь с ней, нагревает поверхность, соответственно нагретая поверхность дна нагревает пищу внутри посуды.

Тепло практически не теряется, КПД высокий.

Электричество за счет этого экономится, так как время разогрева посуды быстрый, соответственно, и еда готовится быстро. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенным недостатком является обязательная необходимость в специальной посуде.Кроме того, людям с кардиостимуляторами рекомендуется не подходить на полметра ближе к панели, из-за наличия магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Варочная панель устанавливается без наклона, то есть фиксируется крепежом, может крепиться шурупами или шурупами. Перед установкой следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель перегреется. Если дома есть посудомоечная машина, то над ней не рекомендуется устанавливать конструкцию.Также запрещен монтаж в стене к стене — необходимо расстояние в пару сантиметров. Под панелью тоже есть место.

Инструмент для подключения газовой плиты

Работа с газом всегда опасна, поэтому панель лучше подключить к специалисту, но все же, соблюдая правила техники безопасности, вы можете подключить ее самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть сам прибор

Для работы понадобится:

• Измерительный прибор;
• Карандаш;
• Герметик;
• Разводной ключ;
• увидел дерево;
• Обмотка газовая;
• Стальной шланг.

Очень важно выбрать шланг перед работой. При осмотре шланга важна осторожность. Не должно быть перегибов или каких-либо других дефектов. С таким шлангом обязательно наличие сертификата. Следующим этапом является обрезка столешницы по размеру панели. И здесь все нужно тщательно измерять. Стоит обратить внимание на выбор места — оно должно быть вентилируемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Обрезанные края столешницы обработаны герметиком для влагостойкости.

Сама газовая плита проверяется перед установкой. Не должно быть видимых дефектов в виде повреждений или каких-либо других недостатков. Если ничего не найдено, можно продолжить установку. Панель устанавливается в подготовленную столешницу. Газовый шланг подключается к крану газопровода, необходимо использовать обмотку, чтобы избежать протечек. Другой конец шланга необходимо подсоединить к панели. Панель может иметь 2 входа. Второй вход предназначен для баллончика или баллонного устройства.

Чтобы проверить правильность установки шланга, необходимо запустить газ. Запаха быть не должно, но предварительно смазать шланг по всей длине и месту фиксации мыльным раствором. Если запаха и мыльных пузырей нет, значит, все в порядке. Саму панель подключить несложно. Поочередно включите горелки (подождите около минуты, чтобы выйдет весь воздух), а затем проверьте горелки.

Шланг желательно использовать длиной до 3 м, ни в коем случае соединение нескольких шлангов не допускается.Перенос пластин необходимо согласовывать с газовыми службами. При подключении к газу проверить наличие утечки ни при каких условиях с помощью ближайшего костра невозможно — это может быть смертельно опасным.

Подключение жгута проводов

Варочная панель, работающая от электричества, подключается к линии, выдерживающей силу тока до 40 А и имеющей надежное заземление. При подключении можно встретить 2 типа розеток — трехконтактные и четырехконтактные. Если на конце кабеля уже есть вилка для розетки на 3 или 4 контакта, то ее несложно подключить самостоятельно.Но чтобы подключиться к сетевому кабелю при отсутствии вилки, нужно обладать рядом знаний. Например, если из панели выходит четырехжильный кабель и в комнате всего 3 провода для питания, соответственно, панель нуждается в подключении 2 фаз, а в квартире только одна.

При подключении проводки варочной панели концы проводов заканчиваются зажимами, их можно залудить и свернуть в кольцо

Технология в этом случае будет следующая:

1. Необходимо от варочной панели скрутить 2 провода — один черный, другой коричневый.
2. Затем их следует подключить к фазе, то есть к фазовому проводу, выходящему из стены.
3. Синий провод нейтральный, подключается к нулю, то есть нулевому проводу питания.
4. Должно быть 2 провода одинакового цвета. Эти провода заземлены, имеют желто-зеленый цвет. Эти желто-зеленые кабели необходимо соединить друг с другом.

Может ситуация, тогда все 3 провода одинакового цвета. В этом случае вам понадобится мультиметр.С его помощью определяется ноль, фаза и заземление проводника. Провода должны быть изолированы. Из этого также следует, что когда у вас есть вилка, убедитесь, что провода питания и контакты, содержащиеся в розетке, совпадают друг с другом. В этом также поможет мультиметр.

Если есть необходимость, то провода надо поменять местами — это не должно вызвать затруднений.

Также необходимо обратить внимание на то, что при подключении к электросети следует позаботиться о том, чтобы корпус панели был заземлен.В комплекте к панели обычно прилагается шина заземления, которую следует подключить к заземленному проводу квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения — это стандартный блок питания 220 В. В варочной панели 6 — 3 фазы, 2 нейтрали и 1 заземление соответственно. Поэтому, если в доме всего 2 провода, то перемычки понадобятся.

Встраиваемая варочная панель подключается к отдельной линии с розеткой, способной выдерживать ток от 32 до 40 А и обеспечивать надежное заземление

Есть 3 типа схем:

• с однофазным подключением;
• С двумя фазами подключения;
• С тремя фазами подключения.

Для 3х бытовых проводов контакты панели должны быть совмещены, как уже было описано: нули в натуре, фазы соединены между собой и провода заземления. Для подключения к трехфазной сети потребуются медные провода и перемычка, которая срабатывает на нуле. Провода присоединяются к вилке с розеткой без права запутывания.
