Отличие атмосферного котла от турбированного

Для системы отопления дома можно выбрать турбированный котел или атмосферный, основными отличиями между которыми являются: тип топочного отделения и способ вывода продуктов горения. В зависимости от этих факторов определяется место и способ установки, они также влияют на КПД устройства и его экономичность. По нескольким показателям турбированные котлы превосходят атмосферные модели, но не все так однозначно: каждый из видов обладает своими уникальными преимуществами, что позволяет потребителю выбрать оптимальный для своей системы отопления, а в некоторых случаях и ГВС вариант.

Пример котлов отопления

Особенности выбора места установки для газового атмосферного котла и его эксплуатации

Чтобы понять, какой котел лучше атмосферный или турбированный, использовать для конкретной отопительной системы нужно разобраться с некоторыми особенностями конструкции и принципом работы устройств.

Атмосферный газовый котел по своему типу может быть настенным или напольным, а также одноконтурным, предназначенным только для работы с системой отопления дома или двухконтурным (с дополнительным змеевиком) – для подогрева воды.

В таком котле устанавливается камера сгорания открытого типа, то есть забор воздуха происходит напрямую, естественным способом. Именно из-за такой особенности, атмосферные установки располагаются в специальных помещениях-котельнях, оборудовать которое в частном загородном доме, как правило, не представляет особой проблемы. Но в том случае, если газовый котел планируется установить в квартире, то этот фактор становится не только недостатком, а и препятствием.

Кроме того, для отвода продуктов горения требуется устройство традиционного дымохода с выходом на крышу здания, что, опять же, вполне осуществимо в частном доме, но трудновыполнимо в многоквартирном. Исключения могут составлять квартиры старой постройки с уже существующими дымоходами, которые все же за давностью лет необходимо модернизировать, но процент таких домов невелик. В том случае, если предполагается установка атмосферного котла в загородном доме, то кроме оборудования котельной, потребуется на начальном этапе строительства спроектировать и устроить дымоход с учетом всех норм и правил. Обязательно в топочной следует оборудовать и эффективную систему вентиляции, которая будет обеспечивать приток нужного для процесса горения кислорода.

Принцип работы атмосферного котла

Важное отличие атмосферного котла от турбированного – это тип горелки. В первой модели она представляет собой набор сопел, диаметр которых достаточно мал, для того чтобы обеспечивать выход газа под определенным давлением. Она регулирует также и количество поступающего кислорода, а соответственно – и интенсивность горения.

Принцип работы основан на том, что горелка разогревает теплообменник, который может изготавливаться из чугуна или стали, таким образом, подогревая воду или иной теплоноситель. А процесс горения обеспечивается и поддерживается смешиванием газовой смеси с воздухом до подачи на сопла горелки. Последние, исходя из принципа смешивания, могут быть с частичным или с полным смешиванием, эффективность работы и КПД у которых немного выше, но важно заметить, что на отечественном рынке почти не встречаются.

Все вышеизложенные факторы могут считаться или особенностями, или недостатками оборудования, в зависимости от конкретной ситуации, но атмосферные котлы обладают двумя важными и неоспоримыми преимуществами, которые нередко склоняют потребителя в свою сторону. Прежде всего, это то, что большинство моделей этого вида являются энергонезависимыми, а следовательно, предпочтительнее в эксплуатации при наличии постоянных перебоев или нестабильной подаче электроэнергии. Вторым плюсом является низкая цена (в сравнении с турбированными моделями сопоставимыми по мощности) оборудования. Важно отметить и безопасность эксплуатации, за которую отвечает датчик тяги, и которым оборудуются практически все модели этого вида.

Пример устройства котла

принцип работы, достоинства и недостатки

Содержание статьи:

Обустраивая жилище отопительной системой на газовом котле, домовладелец сталкивается с вопросом отвода отработанных продуктов сгорания. Постройка полноценного дымохода предусматривает немалые финансовые затраты и не всегда технически возможно реализовать проект. Избежать трудностей поможет применение турбированного газового котла. Устройство этого типа не нуждается в дымоходе и дает больше свободы действий.

Как устроен турбированный котел на газу

В турбированных котлах приток воздуха для горения и одновременно отток происходит через коаксиальный дымоход

Турбированный газовый котел – это агрегат, который имеет в конструкции:

  • канал притока воздуха и вывода продуктов сгорания;
  • электрическую турбину;
  • камеру сгорания закрытого типа;
  • теплообменник один или несколько;
  • многосопловую горелку;
  • насос для принудительной перекачки теплоносителя;
  • модуль газовый;
  • электронную систему управления работой установки.

В зависимости от мощности агрегата на нем устанавливают соответствующие по величине теплообменники и горелку. Чем они больше, тем большими габаритными параметрами будет обладать установка.

Сам корпус изделия, в котором установлены перечисленные элементы, изготавливают из листового металла. Он имеет специальные крепежные отверстия, позволяющие зафиксировать аппарат на вертикальной поверхности стены.

Принцип действия оборудования

Разница между атмосферным и турбированным газовым котлом в наличии вентилятора

Турбированный котел работает следующим образом:

  • После подачи питания на установку и включения ее в режим работы запускается вентилятор турбины.
  • Несколько секунд датчик в трубе определяет силу протока воздуха и если все в порядке – дает команду на запуск пьезоэлектрического розжига.
  • По истечении нескольких секунд после появления стабильной искры открывается клапан в модуле подачи метана, давая возможность последнему попасть в горелку.
  • Появляется пламя, которое начинает разогревать теплообменники с водой.
  • По достижении заданной температуры в системе срабатывает термодатчик и дает команду на закрытие клапана в газовом модуле.

Этот процесс продолжается по кругу в автоматическом режиме, оператор может лишь настроить необходимую температуру теплоносителя.

Эксплуатационные показатели

Самыми важными эксплуатационными показателями газовых турбокотлов являются:

  • надежность изделия;
  • долговечность;
  • живучесть агрегата.

Наиболее уязвимыми элементами конструкции любого отопителя являются теплообменники и горелка, подверженные постоянному нагреву. Первые могут прогорать, у второй периодически в процессе эксплуатации засоряются сопла. Чем быстрее и легче устраняются эти неисправности, тем эксплуатационные показатели модели выше.

Типы дымоотводных каналов и особенности их устройства

Типы дымоходов, к которым можно подключиться газовому котлу

Инженерами котельного оборудования, работающего на метане, разработано несколько типов дымоходов, к которым можно подключиться:

  • вертикального типа;
  • горизонтального типа;
  • двухканальной вертикальной конструкции.

Также всегда можно использовать в качестве дымоотвода обычную кирпичную трубу, предварительно доработав ее конструкцию в соответствии с нормами эксплуатации котельного оборудования.

Вертикальный дымоход

Труба с одним каналом представляет собой самую простую конструкцию. Она может быть выполнена из нержавейки или оцинкованной стали. Собирают такой дымоотвод из отдельных секций тонкостенной конструкции либо с несколькими стенками, между которыми находится слой утеплителя. Как правило, в системе этой трубы имеется отстойник для оседающей сажи либо конденсата. Подключение теплогенерирующего оборудования к каналу осуществляется сбоку, чуть выше нижнего торца.

Горизонтальный канал отвода дыма

Дымоход горизонтального типа может быть одноканальным либо двухканальным, называемым коаксиальным. Последний вариант часто используется для котлов с турбиной, где приток воздуха осуществляется снаружи здания. Коаксиальная система может быть выполнена из нержавейки, оцинковки и специального пластика. Самый надежный вариант – нержавеющий дымоотвод, так как он имеет повышенную стойкость к кислотной среде, возникающей в результате процесса горения.

Внутренний проток двухканальной системы является выводящим, внешний служит для притока воздуха в камеру.

Двухканальная вертикальная система

Для котла можно использовать печную кирпичную трубу

Вертикальная труба, имеющая два канала, чаще всего используется в многоэтажном домоустройстве с централизованной системой дымохода. К такой трубе могут быть подсоединены одновременно несколько агрегатов. Проект дымоотвода этого типа имеет место быть в домах, где не желательно ослаблять несущую конструкцию бурением отверстий в стене либо в целях сохранения декоративного фасада здания.

Подключение котла к обычному дымоходу

В старых домах с заложенным печным отоплением можно использовать имеющуюся кирпичную трубу в качестве дымоотвода для теплогенерирующего агрегата. Минус такого варианта в том, что дым, состоящий из пара и углекислого газа, не имеет высокой температуры, на трубе постоянно будет образовываться конденсат, она начнет промерзать и быстро разрушаться. Поэтому такие конструкции необходимо дополнительно утеплять.

Плюсы и минусы турбированных газовых котлов

Вентилятор турбированного котла не может работать без электроэнергии

Котельное оборудование со встроенной турбиной имеет следующие преимущества:

  • высокий КПД, достигающий 95%;
  • не требует возведения сложного вертикального дымоотвода как у атмосферного;
  • обладает повышенным уровнем безопасности, исключая возможность попадания метана и угарного газа внутрь помещения;
  • компактен и не требует для установки отдельной котельной комнаты, как атмосферный аппарат;
  • снабжен автоматической системой управления с возможностью работы от внешних температурных датчиков.

К недостаткам установок можно отнести:

  • энергозависимость агрегата, который не может функционировать при отсутствии сетевого напряжения;
  • высокую стоимость как самого оборудования, так и комплектующих при необходимости ремонта.

Выбор атмосферного или турбированного котла зависит от технических возможностей строения.

На что обращать внимание при выборе устройства

Турбированные и атмосферные котлы выбирают по мощности

При осуществлении выбора метанового котельного оборудования в первую очередь определяются с тепловой мощностью, которой будет достаточно для отопления конкретного здания. Стандартная высота потолков до 3 метров при среднем утеплении внешней стены предполагает расход тепловой энергии на 10 квадратов в пределах 1 кВт. Также нужно учитывать:

  • Одноконтурный котел рассчитан только на обогрев. Чтобы иметь горячую воду в кране, необходим двухконтурный.
  • Хорошо зарекомендовали себя устройства с медными теплообменниками – они долговечны и быстро прогреваются.
  • На ходовые модели всегда будет возможность найти комплектующие и сервисный центр по обслуживанию.

Современные аппараты позволяют осуществлять управление ими через специальные приложения в смартфоне.

Использование атмосферного и турбированного котла для дома

Если строение газифицировано, то выбирать, какой тип отопительного оборудования приобрести, не приходится: только котел на «голубом» топливе. Другое дело – конкретная модель. Все приборы данной группы классифицируются по разным характеристикам, и основные из них знакомы даже непрофессионалам. А вот присутствие в описании изделий таких терминов, как атмосферный, турбированный вызывает много вопросов. Так что же они означают?

Пример атмосферного и турбированного котла

Количество контуров, способ установки оборудования, наличие/отсутствие встроенного бойлера и ряд других показателей, характеризующих газовый котел – все эти критерии являются общими и одинаково применимы к атмосферным и турбированным отопительным приборам. Принципиальная разница между ними – в способах подачи воздуха к горелке и дымоудаления. Казалось бы, всего лишь одна конструктивная особенность. Однако именно она во многом определяет и удобство монтажа, и эффективность работы оборудования.

Атмосферный котел

Специфика функционирования приборов этой группы в том, что они оснащаются камерами открытого типа. Кислород для поддержания процесса горения забирается из помещения, где смонтирован атмосферный котел. Поэтому в нем отсутствует такой конструктивный узел, как вентилятор.

Плюсы

  • Энергонезависимость. Это относится к простейшим моделям отопительных приборов, не имеющих электронного блока управления. Если котел в работе, то отключение пром/напряжения некритично.
  • Стоимость ниже, чем турбированных аналогов. Для некоторых моделей – в разы.

Минусы

  • Ограничения в установке. Для атмосферного котла необходимо выбирать помещение с хорошей вентиляцией. Альтернатива – организовать принудительную циркуляцию воздуха. К примеру, если кухня имеет скромные размеры (а в наших домах такое встречается часто), то настенный газовый прибор этой группы – не лучший выбор. Придется дополнительно приобретать специальный блок с вентилятором.
  • Сложность монтажа дымохода. На выходной патрубок котла обязательно ставится вертикальное колено канала отведения продуктов горения. Это – одно из условий хорошей тяги. Значит, нужно грамотно составить схему и рассчитать все ее параметры. Самостоятельно выполнить вряд ли удастся; без помощи профессионала не обойтись.
  • Нестабильность функционирования. Нельзя утверждать, что это характерно для всех атмосферных котлов, но в ряде случаев погодные условия оказывают влияние на их работу. Например, изменение направления ветра, его интенсивности приводит к тому, что пламя горелки начинает «играть». Может случиться и так, что отопительный прибор остановится по сигналу аварии, и его придется перезапускать.

В чем отличие турбированных газовых котлов от атмосферных, различия?

В чем отличие турбированных газовых котлов от атмосферных?

18.08.2016

Отличия турбированных газовых котлов от атмосферных.

Каждый вид газового котла предназначен для определенного помещения. Так как котлы это основной вид отопительной техники во многих домах, давайте разберемся, как их правильно выбирать.Газовые котлы очень удобны и практичны тем, что во - первых газ - это относительно недорогое топливо, во -вторых у таких котлов высокий процент КПД.


Атмосферный котел
оборудован открытой камерой сгорания, отработанные газы выходят естественным путем через дымоход. Но для того, чтобы пламя не погасало ему кислород, который он потребляет с помещения.

Установка атмосферного котла это достаточно трудоемкий процесс:
  • Нужно помещения, это может быть отдельная котельная, либо просторное помещение.

  •  Дымоход не обходимо вывести через крышу вертикально, для того, чтобы обеспечить естественную вытяжку.

  •  Это помещения должно хорошо проветриваться, чтобы всегда был поток свежего воздуха.

Да, атмосферные (открытые) котлы они порядком дешевле турбированных, но если он хорошего производства и сборки, то он может быть дороже многих простых турбированных.


Турбированный газовый котел (открытая камера) – это современное оборудование с более расширенной комплектацией. В него входит: вентилятор который принудительно приводит воздух в камеру сгорания.

Турбированные газовые котлы могут быть:
  •  с коаксиальным дымоходом;
  •  с раздельным дымоходом.

Коаксиальная труба – это две трубы, одна больше диаметром, вторая поменьше и находиться одна в другой. По большому радиусу воздух поступает в котел, а по меньшему выходят отработанные газы.

У котлов с закрытой камерой сгорания есть ряд преимуществ по с равнения с открытыми.- воздух забирается с улицу, тем самым не создает опасности, что при сгорании опасные газы попадут в помещение. - при монтаже турбированный котел не требует организации дымохода. Воздух вытягивается принудительно с помощью вентилятора.- высокий коэффициент полного действия.- безопасность работы котла, дает ряд преимуществ, его можно установить в любом помещении.

К сожалению, у турбированных котлов стоимость выше, но как говориться “ За удобства надо платить”

На этом рисунке более подробно показано что такое коаксиальный дымоход.


Турбированные или конденсационные котлы

На сегодняшний день выделяют несколько видов газовых котлов – атмосферные, турбированные и конденсационные. Каждый тип имеет свои плюсы и минусы. Не зная этих особенностей, сложно бывает определиться, какой котел приобретать для конкретной ситуации. В современных условиях атмосферные котлы применяются крайне редко в силу разных обстоятельств, потому их в расчет можно не брать. Остается вопрос, какие же котлы лучше – турбированные или конденсационные?

Турбированные котлы

Основное отличие турбированных котлов в их способе удаления дыма. Для этих целей такие котлы оснащаются специальными турбинами, которые выгоняют дым принудительно. В силу этой особенности, для турбированных котлов нет необходимости обустройства полноценного дымохода – отвод производится по небольшой трубе, которая чаще всего идет в комплекте поставки. Выведенная прямо через стену или потолочное перекрытие, такая труба поможет сэкономить на дымоходе.

Турбированные котлы отопления также разделяют на две категории – одноконтурные и двухконтурные. Различие их в том, что одноконтурные модели работают только на одну функцию – нагревают воду или для отопительной системы, или для водоснабжения. Двухконтурные же способны справляться с одновременным обогревом обеих систем. Изначально вмонтированный в конструкцию насос и теплообменник исключат необходимость дополнительного монтажа подобных приспособлений, что часто необходимо при выборе котла одноконтурного.

Конденсационные котлы

Данный тип котлов наиболее современный и удобный. Главное преимущество такого типа в том, что расход газа производится более экономично, с повышенным КПД котла. КПД обычного котла составляет 92-95%. При этом горячие газы с температурой 100-170 градусов по Цельсию просто выводятся через дымоотвод. Конденсационные же котлы обеспечивают более рациональный расход тепла, причем их коэффициент полезного действия может достигать 112%.

Сравнение котлов отопления

Если сравнивать обычные и конденсационные котлы в стандартном рабочем режиме 50/30 градусов, то выводы будут в пользу конденсационных. Данный температурный режим котла является стандартным для повседневного использования – 50 градусов у котла и 30 – на выходе из крана. В таком режиме отопительные котлы работают 75% времени в году. При одинаковых условиях КПД турбированного обычного котла будет 92-95%, а конденсационной модели – 100-112%. Выгода от использования современных котлов составляет от 8 до 17 процентов. Именно на столько конденсационные котлы экономичнее.

Если отдельно описывать главные преимущества конденсационных котлов, стоит упомянуть их экономичность, экологичность (выброс вредных газов в атмосферу намного меньше, из-за конденсации внутри котла). А остальные внешние и конструктивные преимущества не столь существенны, и с ними можно ознакомиться прямо в магазине.

Читайте также: "Газовый котел или конвектор"

Как выбрать атмосферный газовый котел и рейтинг лучших

Атмосферный газовый котел пользуется популярностью среди владельцев квартир и частных домов, как относительно доступное отопительное устройство с простым функционалом. На рынке представлен широкий ассортимент агрегатов отечественных и зарубежных производителей. Новое поколение приборов оснащено передовой электроникой, что способствует повышению качества эксплуатации.

Устройство и принцип работы

Конструкция атмосферного газового котла отопления предусматривает создание в дымоходе естественной тяги, под воздействием которой обеспечивается:

  • подвод воздуха, что необходимо для работы газовой горелки;
  • отвод продуктов сгорания через дымоходные каналы.

Атмосферная горелка для газового котла включает в себя следующие конструктивные элементы:

  • сопло;
  • головку горелки;
  • эжекционную трубку;
  • регулятор воздуха.

Через сопла малого диаметра обеспечивается выход газа под давлением. В процессе горения в камеру поступает кислород в необходимом количестве, что приводит к усилению пламени. На сопла подается смешанный с воздухом газ. По типу смешивания различают следующие виды газовой горелки:

  • устройство с полным смешиванием – при поступлении в камеру сгорания весь газ смешивается с воздухом;
  • устройство с частичным смешиванием – часть газа подается в горелку напрямую, другая часть – вместе с воздухом.

При выборе техники для отопления следует тщательно изучить технические характеристики продукции, также стоит воспользоваться консультацией специалиста.

Основные характеристики

К ключевым характеристикам котельных установок на газовом энергоресурсе относятся:

  • мощность;
  • габариты и вес;
  • КПД отопительного прибора.
Атмосферный газовый котелАтмосферный газовый котел имеет довольно высокий КПД

Мощность газового котла с атмосферной горелкой обуславливается особенностью оборудования. Максимальная производительность агрегата настенного исполнения – 36 кВт, тогда как этот параметр у напольных моделей в разы больше, чем у подвесных аналогий. Габаритные характеристики установок тоже варьируются в зависимости от конструкционных особенностей. Так, атмосферный газовый котел настенный весит порядка 50 кг, масса напольного отопительного прибора может достигать 100 кг.

КПД устройств с атмосферной горелкой варьируется в пределах 80-90%. Это означает, что 10-20% вырабатываемой энергии не используется по назначению. Усовершенствованные модели агрегатов дорогого сегмента оснащаются высокотехнологичным регулятором подачи газа, что позволяет обеспечить максимально высокие значения КПД.

Плюсы и минусы

Отопительные атмосферные газовые котлы отопления располагают массой достоинств:

  • прибор способен успешно функционировать даже при подаче топлива низкого давления, включая значения до 15 мбар;
  • котельное оборудование предусматривает широкий диапазон нагрузок;
  • отсутствует необходимость дополнительной подачи воздуха для оптимального горения газовой смеси;
  • отопительный агрегат выделяется простотой конструкции, продолжительным сроком эксплуатации, низким уровнем расходов на замену деталей.

Однозначно весомый плюс в копилку котельной установки с атмосферной горелкой – бесшумность работы.

Среди недостатков оборудования отмечают следующие моменты:

  • для работы атмосферного котла требуется открытый тип подачи воздуха, это снижает уровень безопасности эксплуатации устройства, так как есть риск возгорания или выхода угарных газов;
  • при низком давлении газа увеличивается интенсивность изнашивания деталей подачи топлива;
  • отопительную технику этой категории устанавливают в специальных помещениях под котельную, что вызывает сложности при обустройстве небольших домов и квартир.

Большой минус конструкций – сложность качественного регулирования тяги и зависимость от внешних факторов, включая погоду на улице (изменение направления ветра, температуры воздуха) и ограниченность приточного воздуха.

Виды и особенности

Поконструкционнымвозможностяматмосферные газовые котлы делятся на одноконтурные и двухконтурные агрегаты. Первая категория оборудования представляет собой технику для отопления помещения, а функционал двухконтурного прибора позволяет получать еще и горячую воду для подачи в смеситель.

Одноконтурный отопительный агрегат не располагает дополнительной функцией водонагревателя, между тем к нему можно установить бойлер косвенного нагрева. Последний может работать на электричестве, газе или твердом энергоресурсе. Газовый котел одноконтурный атмосферный стоит в разы дешевле в сравнении с двухконтурным устройством, располагает простой системой работы, что обуславливает несложность ремонта в случае поломки.

Атмосферный газовый котелАтмосферный газовый котел одноконтурный

Потенциал двухконтурного котла предусматривает обогрев помещения и обеспечение жилища горячей водой, но нельзя назвать его полноценным бойлерным устройством. Чтобы система сработала, необходим достаточно сильный напор воды, поэтому газовый котел атмосферный двухконтурный устанавливается непосредственно возле санузла и кухни.

Модели устройств выпускаются в настенном и напольном исполнении. Каждый из вариантов выделяется рядом технических характеристик.

Настенные атмосферные газовые котлы отопления

Подвесные модели зачастую представлены в виде двухконтурных приборов. Оборудование этой категории располагает следующими особенностями:

  • устройство способно заменить бойлер или газовую колонку;
  • настенные модели имеют небольшую массу, вес конструкции варьируется в пределах 25-50 кг;
  • компактность прибора обуславливает простоту монтажных работ;
  • конструкция не занимает много места.

Кроме этого, к достоинствам настенных моделей газовых агрегатов с атмосферной горелкой относят возможность вывода продуктов горения не только через дымоходную систему, но и прямо через стену. Такая особенность устройства способствует расширению эксплуатационного потенциала и позволяет устанавливать отопительную технику в любом удобном месте в соответствии с требованиями по монтажу.

К недостаткам настенных моделей относят зависимость функционала от электроники: в случае поломки одного из элементов прибора предстоит полная остановка работы всей системы. Оборудование реализуется в дорогом сегменте, при ремонте придется выложить 1/3 от стоимости нового агрегата.

Напольные атмосферные газовые котлы

Если требуется котельное оборудование большой мощности без лишней электроники, стоит выбирать среди предложений напольного исполнения. Агрегаты этой категории в разы мощнее, чем подвесные модели, к тому же ценятся за надежность и долговечность. При этом стоит отметить и недостатки напольных атмосферных котлов:

  • предстоит сложный монтаж со значительными финансовыми вложениями;
  • для оборудования требуется много места, что необходимо для вывода труб, установки насосных и крановых систем;
  • работа напольной отопительной конструкции сопровождается достаточно высоким уровнем шума;
  • в процессе эксплуатации требуется регулярная чистка дымохода от сажи и мусора.

Еще один значительный минус в копилку – большинство напольных моделей не располагает функцией бойлера, то есть не разогревается вода для подачи на смесители для бытовых нужд.

Критерии выбора

Чтобы правильно выбрать отопительный газовый котел с атмосферной горелкой, рекомендуется учитывать следующие моменты:

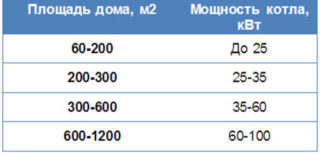

  1. Необходимо оценить квадратуру обустраиваемой площади, чтобы подобрать оптимальный по мощности прибор отопления: на обогрев 10 м² требуется 1 кВт мощности. Важно учитывать уровень потери тепла, который зависит от количества окон, наличия неутепленных стен, особенностей обустройства пола. Рекомендуется обратить внимание на вариант котельного оборудования, который способен отапливать площадь на 25% больше, чем реальная квадратура обустраиваемого пространства.
  2. Если прибор отопления выбирается для небольшого жилища, где нет лишнего места для увесистого напольного оборудования с сопутствующими компонентами системы, целесообразно отдать предпочтение компактной настенной модели.
  3. Стоит выбрать напольный вариант прибора отопления, если имеется достаточная площадь для его установки, и есть необходимость в мощном и долговечном аппарате.
  4. При выборе конструкции стоит учитывать, что атмосферный двухконтурный прибор располагает открытой системой забора воздуха, и устанавливают его исключительно в котельной.
Атмосферный газовый котелПри выборе атмосферного газового котла обращайте внимание на КПД

При выборе прибора отопления немаловажное значение уделяется КПД агрегата, так как он показывает параметры полезной энергии, которая расходуется по назначению.

Специфические требования к монтажу

Одним из важных требований к монтажу атмосферного котла считается обеспечение достаточной тяги для полного сгорания газовой смеси с последующим полным отводом продуктов сгорания из помещения. Согласно нормативным и техническим документам, установка оборудования выполняется с соблюдением следующих рекомендаций:

  • необходимо обеспечить приток соответствующего объема воздуха для горения газа наряду с организацией качественной вентиляции помещения;
  • сечение дымоходных систем должно соответствовать диаметру дымоотводящего патрубка котельной установки;
  • по нормативу высота разгонного (вертикального) участка дымоотвода до первого поворота должна соответствовать 2 d.

Кроме этого, необходимо соблюдение требуемой высоты дымовой трубы. Согласно руководству, возвышение трубы над кровлей составляет:

  • не менее 0,5 м над плоской крышей;
  • не менее 0,5 м над коньком при расстоянии до 1,5 м от конька;
  • не ниже конька, если труба расположена на расстоянии от 1,5 и до 3 м от него.

Если дымоходная труба расположена на удалении более 3 м от конька, ее высота должна соответствовать линии, проведенной от конька вниз под углом 10° к горизонту.

Лучшие атмосферные газовые котлы настенного типа

Лидерами отрасли считаются линейки из Италии, Кореи, Чехии, бренды с мировым именем обеспечивают широкий ассортимент наименований.

BaxiECO4s

Итальянский бренд предлагает модельный ряд настенных атмосферных котлов с передовой электронной начинкой. Отопительное оборудование выполнено в соответствии с требованиями экологической безопасности. Агрегаты Baxiрасполагают эргономичным дизайном, выделяются надежностью, простотой установки и обслуживания.

BaxiECO4s24

Модель входит в список лидеров продаж 2018 года. Прибор представляет собой двухконтурный агрегат с открытой камерой сгорания, мощность 9,3-26,3 кВт, отапливаемая площадь до 240 м². Стоимость варьируется в пределах 33 500-36 000 р.

BaxiECO5 Compact1.24

Настенная модель пятого поколения представлена в категории эконом-класса. Одноконтурный котел, мощность 9,3-26,3 кВт, габариты 730х400х298, стоимость от 31 000 р.

Dakon

Продукция чешского производителя призвана помочь в решении проблем с обогревом жилья и горячим водоснабжением. Особым потребительским интересом пользуются чугунные модели DakonGLEcoс атмосферной эжекционной горелкой. Оборудование оснащено электроникой Honeywell, прерывателем тяги, предусмотрены дополнения в виде комнатных термостатов, наружных датчиков, антизамораживающих устройств.

NavienAce

Корейский бренд предлагает настенные атмосферные котлы, которые не реагируют на перепады напряжения и прекрасно функционируют в интервале 155-220 вольт. Агрегат способен работать при низком давлении газового топлива (в пределах 4-16 мбар) и воды (0,1 бар). Также привлекают внимание минимальные габариты и относительная доступность оборудования. Двухконтурные настенные котлы NavienAceATMOоснащены естественной системой удаления продуктов сгорания, чипом, срабатывающим при изменениях напряжения сети, и автоматикой, включающей насос при снижении температуры до 10°C.

Рейтинг атмосферных газовых котлов напольного типа

В этом сегменте представлены образцы отечественного производства, итальянские и немецкие серии.

RodaKrafterEvoRmod

Немецко-турецкий бренд представляет модельный ряд напольных устройств с надежным чугунным теплообменником. Продукция оснащена кнопочно-цифровой панелью, встроенной системой погодозависимого управления.

RodaKrafterEvoRmod30

Модель одноконтурная, относится к списку лидеров продаж 2018 г. Мощность агрегата 31,2 кВт, потенциал отопительного прибора рассчитан на обслуживание площади до 300 м², теплообменник чугунный секционный, габариты 910х450х475, стоимость от 61 000 р.

RodaKrafterEvoRmod60

Новая модификация устройства с мощностью 60,5 кВт, одноконтурная модель с секционным чугунным теплообменником способна отапливать площадь до 550 м². Габариты 910х450х700, стоимость продукции от 83 000 р.

BaxiSlimEF

Модельный ряд известного производителя отопительного оборудования из Италии разработан под российский рынок. Одноконтурные энергонезависимые агрегаты класса стандарт оснащены чугунным секционным теплообменником.

Атмосферный газовый котелАтмосферный газовый котел BaxiSlim
BaxiSlimEF1.22

Мощность устройства 22 кВт, прибор оптимален для отопления площади до 200 м², габариты 850х400х595, реализуется по цене от 52 000 р.

BaxiSlimEF1.61

Модель с мощностью 60,7 кВт, отапливаемая площадь до 580 м², габариты 850х400х870, стоимость в пределах 84 000 р.

Titan

Напольные отопительные котлы с атмосферной горелкой российского производителя оснащены комплексом систем безопасности, не требуют подключения к электросети, располагают чугунным теплообменником с высокой стойкостью к тепловым нагрузкам.

TitanN30E

Одноконтурный энергонезависимый прибор мощностью 24 кВт, отапливаемая площадь до 280 м², габариты 940х295х570, стоимость варьируется в пределах 38 000-40 000 р.

TitanZ30E

Отечественные напольные газовые установки серии TitanZразработаны для обслуживания автономных систем с давлением теплоносителя до 0,3 мпа. Модель TitanZ30Eс мощностью 22 кВт одноконтурного исполнения способна отапливать площадь до 220 м², габариты агрегата 940х295х570, продукция реализуется по цене 39 500-41 900 р.

критерии выбора и обзор ведущих производителей

Содержание статьи:

Газовые котлы отопления– востребованное оборудование, используемое для обогрева загородных дач, коттеджей, таунхаусов, квартир. Такие агрегаты эксплуатируются на протяжении долгих лет и радуют хорошей производительностью. Нельзя не отметить и то, что газ – наиболее доступный энергетический ресурс. Поэтому котлы, функционирующие на данном топливе, пользуются неизменным спросом.

Какой тип газового котла выбрать

Настенный или напольный

По способу размещения котлы бывают настенными и напольными. Навесные газовые котлы отопления имеют малый вес и компактные размеры. Они монтируются на стене с помощью специального кронштейна, входящего в комплект поставки. Такие агрегаты устанавливаются в небольших домах и квартирах, в которых нет места для крупногабаритного оборудования. Напольные модели отличаются высокой мощностью и применяются для обогрева больших площадей. Они оснащаются чугунным теплообменником и считаются самыми надежными.

Это важно знать: часть стены, находящаяся за отопительным агрегатом, в целях безопасности защищается несгораемым материалом.

Навесные газовые котлы экономят место в помещении и часто устанавливаются на кухне

Одно- или двухконтурный

Количество контуров отопления – важный параметр, который нельзя игнорировать. Одноконтурные котлы используются для отопления помещений. Для обеспечения горячего водоснабжения к агрегату подключается бойлер косвенного нагрева. Внешне такое устройство напоминает металлическую бочку. Чтобы жильцы не ограничивали себя в потреблении горячей воды, емкость должна иметь большой объем. Двухконтурные газовые котлы отопления более функциональны, поскольку они оснащаются дополнительным теплообменником. Такие агрегаты обогревают комнаты и обеспечивают подачу горячей воды.

Схема работы одноконтурного котла с бойлером косвенного нагрева

Обычный или конденсационный

В обычных агрегатах энергия, вырабатываемая в процессе сгорания топлива, используется не в полной мере. Какая-то часть тепла уходит вместе с водяным паром в атмосферу. Принцип работы газовых котлов отопления конденсационного типа совершенно другой. Он заключается в том, что при охлаждении пар превращается в жидкость, высвобождая определенное количество тепла.

На схеме показан принцип работы конденсационного котла

Конденсационные газовые котлы отопления обладают многими достоинствами:

  • бесшумность – обеспечивается комфортная эксплуатация оборудования;
  • экологичность – объем выводящихся вредных веществ существенно снижен, поэтому урон окружающей среде почти не наносится;
  • высокая эффективность – агрегаты имеют продуманную систему сгорания топлива. Если сравнить газовые котлы отопления, можно сделать однозначный вывод: конденсационные агрегаты экономят около 20% энергоресурсов;
  • привлекательный дизайн.

Турбированный или атмосферный

Способ выброса продуктов сгорания в атмосферу бывает естественным и принудительным. В агрегатах с естественной тягой вредные вещества выводятся через дымоход за счет притока воздуха с улицы. Газовые котлы отопления без дымохода (турбированные) работают по другому принципу: продукты сгорания принудительно выводятся через коаксиальную трубу.

Коаксиальный дымоход представляет собой единую конструкцию, состоящую из труб разного диаметра

Стоит обратить внимание: если в доме имеется дымоход, оптимальным вариантом станет установка атмосферного котла. Если дымохода нет или предусматривается отопление квартиры, следует остановить выбор на турбированном агрегате.

С одним или двумя теплообменниками

Теплообменник – одна из главных конструктивных деталей газовых котлов. Агрегаты с битермическим теплообменником надежные и дешевые благодаря простоте конструкции. Но есть один недостаток: чувствительность к качеству воды. Он проявляется тем, что деталь быстро забивается накипью. Котлы с раздельными теплообменниками менее чувствительны к качеству воды. Принцип их работы таков: один теплообменник нагревает воду для транспортировки к радиаторам, а второй – для применения в санузлах.

В битермическом теплообменнике объединены две функции – обогрева помещений и горячего водоснабжения

Совет мастера: если в воде много солей, необходимо остановить выбор на котле с двумя теплообменниками.

С ручным или автоматическим управлением

По типу розжига котлы бывают двух видов. Оборудование с пьезорозжигом включается вручную, а с электронным – запускается в автоматическом режиме. Для обеспечения безопасности и регулярного контроля агрегаты оснащаются дополнительными устройствами.

Суточный программатор «Salus» оснащен жидкокристаллическим дисплеем с подсветкой, на котором отображается нужная информация

Для создания оптимальных условий эксплуатации используется автоматика для газовых котлов отопления. Устройства, контролирующие работу агрегатов, делятся на два вида:

  1. Энергонезависимые – они реагируют на изменение температуры теплоносителя.
  2. Энергозависимые – принцип действия устройств заключается в открытии/закрытии клапана после поступления сигнала от термодатчика.

Автоматические устройства создают комфортную температуру в помещениях во время присутствия жильцов и максимально экономят тепло, когда никого нет дома. К числу наиболее распространенных устройств относятся:

  • комнатные термостаты – принцип их действия прост: после того, как температура в помещении достигает определенного значения, работа отопительного агрегата прекращается;
  • суточные программаторы – с их помощью программируется функционирование котлов на протяжении 24 часов;
  • недельные программаторы – температура воздуха в комнатах изменяется в соответствии с заданными параметрами на разные промежутки времени.

На природном или сжиженном газе

Если дом подсоединен к центральной магистрали, для отопления помещений используется природный газ. Но, порой, подключение к газопроводу невозможно по ряду причин: удаленность от газопровода, необходимость установки ГРП, небольшое количество потребителей. Как же тогда быть? Нужно искать другие варианты. Имеется в виду использование агрегатов, функционирующих на сжиженном газе. Если дома в дачном поселке или в деревне не подключены к центральной магистрали, это хороший выход из ситуации.

На схеме наглядно показано, как используется группа баллонов для обеспечения беспрерывного отопления

Котлы отопления на сжиженном газе имеют только одно принципиальное конструктивное отличие: форсунки рассчитаны на большее давление. Смесь пропана и бутана находится в баллоне под давлением. В плане хранения и транспортировки это практично: баллоны легко перемещаются и не занимают много места. Пропан-бутановые смеси находят широкое применение, потому что у них низкая степень выброса вредных веществ. Отопление дома с помощью сжиженного газа можно осуществлять двумя способами:

  1. Использование группы баллонов – такое решение позволяет увеличить период замены емкостей со смесью. Непрерывность работы котлов обеспечивается специальными переходниками. Стандартного баллона объемом 50 литров хватает на 2-3 дня.
  2. Применение газгольдеров – идеальный вариант, поскольку заправка проводится гораздо реже. Большие по объему хранилища сжиженного газа (500 литров) обеспечивают отопление дома на протяжении 15-20 суток.

Расчет мощности отопительного котла

Выбирая газовый котел, не нужно забывать о мощности. От этого параметра зависит эффективность автономной отопительной системы. Провести необходимые расчеты несложно, потому что на обогрев 10 м2 нужен 1 кВт мощности. Наглядный пример: для жилища площадью 120 м2 подойдет котел мощностью 12 кВт. Такой простой расчет имеет существенный недостаток, потому что не учитываются современные строительные технологии, климатические особенности региона.

Расчет по данной формуле подходит для небольших утепленных домов (чердак, стены, окна с двойными стеклопакетами) с невысокими потолками. Таких жилищ у нас немного, поэтому нужно принимать во внимание качество утепления дома, теплопотери в зимний период, климат. Также не нужно забывать о непредвиденных ситуациях: снижение давления природного газа и сильное похолодание. Поэтому при расчете мощности к полученной цифре необходимо добавлять 20%.

При расчете мощности нужно учитывать то, что через неутепленные окна, стены, чердак выходит много тепла

ТОП-5 ведущих брендов

Wolf

«Wolf» – ведущий немецкий производитель, предлагающий покупателям лучшие газовые котлы отопления. Продукция данного бренда оснащается системами управления, позволяющими выбирать оптимальные режимы работы. Газовые котлы испытываются и сертифицируются в соответствии с общеевропейскими директивами. Стабильным спросом пользуются котлы «Wolf CGB». Они функционируют на природном/сжиженном газе и используются для эффективного отопления и снабжения горячей водой больших загородных домов, зданий на несколько семей.

Конденсационные котлы «Wolf CGB» оборудуются закрытой камерой сгорания. В ходе эксплуатации агрегатов воздух подается из помещения или из атмосферы

Baxi

«Baxi» – итальянская компания выпускает агрегаты, в которых сочетается отличная производительность и функциональность. К примеру, «Baxi MAIN Four» – четвертое поколение настенных агрегатов с дисплеем, электронным зажиганием, битермическим теплообменником. «Baxi Nuvola Duo-tec» – одноконтурные котлы настенного типа с модуляционной горелкой и теплообменником из нержавеющей стали. Они оснащены энергосберегающим циркуляционным насосом и автоматическим воздухоотводчиком. Производитель внедрил инновационную систему управления, благодаря которой потребитель может подстраивать работу котла под тип и качество газа.

Газовые котлы «Baxi MAIN Four» устанавливаются в условиях ограниченного пространства и имеют элегантный дизайн

Vaillant

«Vaillant» – модельная линейка от немецкой торговой марки включает в себя обычные, конденсационные, одноконтурные агрегаты и газовые котлы отопления с водогрейкой. Оборудование от известной компании имеет высокий коэффициент полезного действия и комплектуется встроенными циркуляционными насосами. Яркими представителями модельной линейки являются котлы «Vaillant turboTEC PLUS VU». Они оснащены закрытым расширительным баком, автоматическим воздухоотводчиком, предохранительным вентилем, первичным медным теплообменником и горелкой из хромоникелевой стали.

Настенный котел «Vaillant turboTEC PLUS VU» оснащен ЖК-дисплеем с большими кнопками и подсветкой

Dakon

«Dakon» – с помощью газовых котлов для отопления чешского производителя можно экономно решить вопросы с обогревом дома и обеспечением горячей водой. Например, хорошим спросом пользуются чугунные газовые котлы отопления«DAKON GL Eko», оборудованные атмосферной эжекционной горелкой, электроникой «Honeywell», прерывателем тяги. Они оснащаются блоками управления, к выходам которых подсоединяются дополнительные элементы: комнатные термостаты, антизамораживающие устройства, наружные датчики.

Газовые котлы «DAKON» настенного типа комплектуются битермическим теплообменником и системой против собирания известняка

Navien

«Navien» – агрегаты корейского производства, обладающие прекрасными техническими показателями. Они эксплуатируются на протяжении длительного периода, стабильно работают при низком давлении, имеют минимальные габариты. Большим спросом пользуются двухконтурные настенные котлы «Navien Ace ATMO» с естественной системой удаления продуктов сгорания. Такие агрегаты оснащены автоматикой, включающей насос при падении температурных показателей ниже 10 градусов. Разработчики учли возможность функционирования прибора в условиях частых перепадов напряжения. Поэтому котлы снабжены специальным чипом, срабатывающим при изменениях напряжения в сети.

«Navien Ace ATMO» – востребованное отопительное оборудование, оснащенное раздельными теплообменниками

Каждый покупатель может самостоятельно подобрать агрегат, соответствующий индивидуальным запросам и финансовым возможностям. А вот монтаж газовых котлов отоплениянужно доверять профессионалам, потому что от грамотности действий зависит безопасность эксплуатации прибора.

Видео: как правильно выбрать газовый котел

http//www.youtube.com/watch?v=fYAw_fKoX9Q

Понравилась статья? Поделитесь с друзьями:
