выбор конструкции ворот и калитки, подбор материала, пошаговые рекомендации по изготовлению

Когда решается вопрос с ограждением дачи или коттеджа, то вариант изготовить ворота из профнастила – недорогой и доступный для самостоятельной работы.

Из этого материала делают как легкие временные конструкции, так и основательные сооружения с использованием элементов ковки, железобетона или кирпича. Форма ворот из профлиста может быть простой (одно- или двустворчатой) или более усложненной (подъемной или раздвижной). Если земельный участок за оградой небольшой, то в таком случае обходятся одной калиткой из профлиста.

Ворота из профлиста своими руками

Даже если хозяин выбрал сложную конструкцию ворот, изучение вопроса лучше начинать с наиболее простейших устройств.

Виды конструкции

Существует несколько типов ворот. По тому, как открываются створки, системы делятся:

  • на откатные;
  • на поворотно-откидные;
  • на секционные;
  • на распашные.

Например, в ангарах и подземных парковках чаще всего устанавливаются секционные системы. А в частных домах предпочтения отдают распашным двустворчатым.

Ворота из металлопрофиля бывают без верхней перекладины и со стационарной рамой. Калитку из профнастила своими руками делают встроенную или располагают отдельно.

В зависимости от ширины и длины створки располагают ребра жесткости и другие необходимые перемычки:

  • крест-накрест;
  • вертикально;
  • горизонтально;
  • по диагонали.

Ворота и калитка из профнастила своими руками

Распашные

Распашные ворота из профлиста стали классическим решением. Они представляют собой 2 створки, которые подвешены на приваренные к столбам петли. Схема может быть с открыванием внутрь или наружу.

Тонкий профнастил в обшивке позволяет сделать всю конструкцию легче, чем из листового металла или дерева. У распашных конструкций есть и другие преимущества:

  • подходят для установки в узких пространствах;
  • есть возможность выбрать направление, куда они будут открываться;
  • производится много разновидностей автоматических приводов, которые при желании можно использовать.

Главным недостатком ворот из профлиста распашного типа является то, что, если неудачно выбрать конструкцию петель или сделать стойки недостаточно жесткими, есть вероятность провисания створок.

Кроме того, чтобы такими воротами было удобно пользоваться, нужно оставлять место для полного раскрытия.

Ворота и калитка из профнастила своими руками

Откатные или сдвижные

У откатных ворот из профнастила при установке исключены ошибки, которые могут привести к провисанию створок. Поэтому такая конструкция более долговечна и надежна.

К тому же есть еще ряд достоинств:

  • нет необходимости оставлять место перед воротами;
  • зимой выпавший снег не помешает открыть створки;
  • несложно поставить автоматический привод.

К недостаткам можно отнести:

  • повышенную на 10-20% стоимость;
  • обязательное устройство фундамента для консоли;
  • вдоль забора должно оставаться расстояние для полного открывания.

Откатные ворота можно выполнить в форме раздвижных, которые состоят из 2 створок. Направляющие в некоторых случаях размещают сверху – подвесной тип конструкции.

Как выбрать профлист для ворот

Когда делаешь ворота из профлиста своими руками, нужно знать, что свойства этого материала зависят от толщины металла, размера и формы ребер жесткости, характера защитно-декоративного покрытия.

Повышенную нагрузку хорошо выдерживает несущая форма профиля, т. к. в ней есть дополнительное ребро. Кроме несущей, делают также стеновые и универсальные разновидности листов. Их маркировка и назначение следующие:

  1. НС – универсальный профиль. Подходит для модульных построек, перегородок, навесов, забора и ворот. Ребра в нем бывают 3,5-15,3 см.
  2. С – стеновые элементы. Наиболее дешевый вид профлиста. Высота борозд – от 8 мм до 4,4 см. Используются, чтобы делать легкие конструкции крыш, беседок, гаражей, забора, отделки фасадов построек.
  3. Н – несущий тип. Его повышенная прочность применяется для межэтажных несъемных опалубок при монтаже перекрытий, кровли.

Из чего можно сделать опоры забора и ворот

Створки у гаражных ворот навешиваются на опоры, которые вделаны в стены. В других случаях материал и конструкцию столбов нужно выбирать исходя из веса и размера створок.

Наиболее часто используют:

  1. Опоры металлические, изготовленные из круглой или профильной трубы (от d 150 мм). Чтобы надежно установить стойки и защитить их от коррозии, часть, расположенную в грунте, бетонируют или используют оцинкованные изделия.
  2. Опоры из армированного бетона. Они подойдут для мест, где редко проходит крупногабаритный транспорт, например для небольших конструкций. Это вызвано тем, что железобетонные столбы плохо переносят механические повреждения.
  3. Столбы из кирпича или камня. Внутри них лучше расположить металлическую трубу. Конструкция становится более прочной и не разрушается при длительных нагрузках.

Ворота и калитка из профнастила своими руками

Техника изготовления ворот своими руками

Чтобы сделать крепкие и красивые ворота, придется потратить время – выбрать вид механизма, дизайн, продумать месторасположение, изучить особенности грунта.

Определяемся с видом и формой

Проще всего сварить ворота распашного типа с открыванием наружу – это сэкономит место во дворе. Чтобы снизить стоимость работ, большинство элементов можно сделать самостоятельно. Будет достаточно небольшого опыта обращения с металлом и сварочным аппаратом.

При наличии места в фасаде калитка из металлопрофиля, чтобы не нарушать жесткую структуру створки, делается отдельно. Если площадь участка не позволяет этого, то ставят ворота со встроенной калиткой.

Самая простая для изготовления форма створок – прямоугольник. Она же лежит в основе большинства других конструкций с различными добавленными дизайнерскими вставками.

Когда от забора до проезжей части расстояние небольшое, а ширина земельного участка позволяет, делают откатные одно- или двустворчатые системы. Для этого потребуется швеллер, по которому будут двигаться ролики. Впоследствии механизм нужно периодически очищать от грязи, снега и льда, чтобы обеспечить нормальную работу.

Высчитываем размеры и делаем чертеж

Чертежи ворот помогут:

  • рассчитать количество материала, который понадобится для сборки конструкции;
  • определить, какие и где нужны перемычки;
  • уточнить расположение петель, запоров, замков;
  • подобрать тип автоматики.

Рассчитывая размер заготовок под створки, нужно учесть способ, каким будет крепиться профлист: снаружи или изнутри. Могут понадобиться дополнительные тонкостенные профили. Запор для ворот из профнастила также требует установки добавочных крепежных элементов.

Сплошная поверхность ворот обладает большой парусностью. Иногда есть необходимость их усилить. Например, поставить из того же материала, что использовался для каркаса, угловые короткие укосины. Или усилить конструкцию вырезанными из листового металла уголками.

На рисунке можно показать, как будут стыковаться между собой трубы в каркасе: встык или более профессионально – под углом 45⁰.

Ворота и калитка из профнастила своими руками

Вариант с калиткой и чертеж

Встроенную калитку есть смысл делать, если требуется сэкономить пространство. Дополнительно удастся немного сократить затраты денег и времени, т. к. не нужно делать опорные столбы.

При выполнении эскизов необходимо учесть следующее:

  • чтобы сохранить единство конструкции, внизу нужен порог-перемычка;
  • подобная перегородка понадобится и сверху, а разместить ее требуется так, чтобы не ударяться головой;
  • за счет утяжеления 1 стороны нагрузка на петли и выработка будут отличаться;
  • ширина калитки не должна быть большой, т. к. это снизит жесткость створки.

Готовим материалы и инструменты

Материал рассчитываем на основе подготовленного чертежа. Понадобятся:

  • трубы для изготовления опор;
  • уголок для усиления каркаса;
  • листы профнастила, чтобы сделать обшивку;
  • уголок или профильная труба на перемычки и перекладины;
  • лакокрасочные материалы;
  • элементы декора;
  • замки;
  • кованые изделия, чтобы делать узоры на воротах;
  • петли.

Для работы с металлом нужен инструмент:

  1. Сварочный аппарат, комплект проводов, держак, маска, электроды.
  2. Отрезная машинка (болгарка).
  3. Электрическая дрель.
  4. Отвес, уровень, угольник и рулетка.
  5. Кисти для окраски.
  6. Ножницы по металлу.

Для подготовки ям и бетонирования столбов пригодятся: бетономешалка, песок, щебень, цемент, лопаты.

Делаем фундамент, устанавливаем опоры

Хорошая основа обеспечит качество всей конструкции – легкость открывания, равномерные зазоры между створками, точность работы засовов и замков. Она поможет избежать перекоса, скрипа и выработки петель.

Отдельно стоящие стойки подойдут, если масса ворот не более 150-200 кг, а высота – до 2 м. В другом случае нужно заливать цельный ленточной фундамент.

Чтобы обеспечить работу системы в любую погоду, необходимо учесть глубину промерзания грунта и характер почвы. Когда столбы ставятся в песок, суглинок или чернозем, глубина траншеи или ямы для опоры должна быть 1,2-1,5 м.

Осевая линия фундамента и продольная ось створки проходят ровно с оградой. Контур траншеи для опоры из железобетона размером 0,4*0,4 м делают 0,5*0,5 м. На дно ямы насыпают 10 см песка, 10-15 см щебня. Армируют конструкцию так, что пространственный металлический каркас остается в защитном слое бетона.

Дальше с помощью уровня вертикально устанавливают металлические или железобетонные опоры. Надежно их фиксируют. Если планом предусмотрены какие-либо закладные детали, например, для устройств автоматического привода, закрепляют их. Заливают смесь.

Ворота и калитка из профнастила своими руками

Изготовление створок и подгонка их к опорам

Створки для ворот делают в следующем порядке:

  1. По размерам в соответствии с чертежом нарезают металлические профили.
  2. Болгаркой с каждого края по предварительным отметкам делают срезы под углом 45° и зачищают для сварки.
  3. Выбирают ровную площадку и раскладывают элементы каркаса створки, стыкуя углы. С помощью уровня выравнивают горизонталь, угольником контролируют все углы. По возможности фиксируют соединения струбцинами.
  4. Неровные участки нагревают горелкой и выпрямляют.
  5. Предварительно делают прихватки конструкции, производят контрольные замеры углов, высоты, ширины. Затем проваривают цельным швом.
  6. Места сварки зачищаются с помощью болгарки.
  7. Для того чтобы ворота были жесткими, устраивают поперечные перемычки под прямым углом и диагонали.
  8. Ту сторону, на которой будут сделаны навесы, усиливают металлическим уголком.

Чтобы правильно определить местоположение воротных петель, створку прислоняют к столбу, оставляют небольшой (5-7 мм) зазор. Карандашом или мелом делают отметки на 20-25 см сверху и снизу.

Чаще всего петли сначала приваривают к пластинам и зачищают. Только потом прихватывают пластины к опоре и воротине, выравнивают и сваривают.

Крепим профлист на каркас створок

Срок эксплуатации без какого-либо дополнительного обслуживания профилированного листа – 45-50 лет. Чтобы на протяжении этого времени он не потерял своей привлекательности, не подвергся коррозии, нужно правильно закрепить его на воротах.

Распространено 2 способа фиксации металлопрофиля:

  1. Для крепления профлиста к металлическим прогонам используют специальные антикоррозийные саморезы с цинковым покрытием из прочной марки стали. Промышленностью выпускаются также цветные изделия с полимерным слоем. На 1 м² рекомендуют расходовать 8 саморезов. Под каждый из них подкладывается специальная резиновая уплотнительная шайба.
  2. При наличии инструмента металлопрофиль можно надежно соединять с каркасом при помощи заклепок. В отличии от саморезов, в случае с заклепками придется сделать сквозные отверстия в листе и металлических частях каркаса. Понадобятся дрель и сверла. Воспользовавшись заклепочником, крепление сжимают и обламывают торчащий конец. Заклепки ставят на расстоянии 30 см друг от друга.

Ворота и калитка из профнастила своими руками

Изготовление и закрепление готовой фурнитуры

Трудности могут возникнуть при самостоятельном изготовлении фурнитуры для откатных ворот, т. к. их конструкция сложнее, чем распашных. В работе нужно учесть некоторые особенности:

  1. Направляющий рельс можно изготовить из квадратной трубы толщиной более 3,5 мм. С помощью болгарки делают вырез, который нужен для движения по опорам. При резке желательно не перегревать металл, чтобы он не деформировался. К несущему каркасу направляющий рельс крепится с помощью сварки. Чтобы избежать повреждений материала, сплошной шов не используют. Делают прихватки в шахматном порядке по 1,5 см через 0,5-0,7 м.
  2. Роликовую опору можно сделать из подшипников – их понадобится по 8 шт. для каждой. Особое внимание следует уделить антикоррозийной защите. Если использовать опоры промышленного производства, то лучше покупать изделия с металлической обоймой, т. к. полимеры лопаются на морозе и теряют форму при жаре.
  3. Чтобы створка сверху шла прямо, устанавливают верхнюю направляющую. Заводские конструкций делаются с роликами, расстояние между которыми нужно подобрать к толщине створки.

Изготовление и монтаж отдельной калитки

Для самостоятельного изготовления калитки понадобятся:

  • трубы или уголки из металла – 30*30 см минимум;
  • сварка, саморезы и болты для крепления;
  • навесы;
  • замок и ручки;
  • профлист;
  • средство против ржавчины, грунтовка и краска по металлу.

Дальнейшая последовательность работ:

  1. Выполняем разметку, вырезаем трубу для прямоугольного каркаса.
  2. С помощью угольника замеряем внутренние и внешние углы, собираем их в 1 конструкцию, свариваем.
  3. Устанавливаем перемычку по диагонали. Углы усиливаем вырезанными из металла треугольниками. Проводим антикоррозийную обработку и красим.
  4. Саморезами прикручиваем на переднюю часть профильный лист.
  5. Уровнем и угольником вымеряем нужные положения, устанавливаем завесы, замок и ручки.
  6. Обрабатываем сварочные швы, красим.
  7. Навешиваем калитку на приготовленные опоры.

Ворота и калитка из профнастила своими руками

Ворота для гаража

Откатные ворота экономят пространство. Они прочные, долго служат, надежны. Для того чтобы их поставить, фасад должен иметь подходящие размеры.

Из профлиста можно сделать и подъемно-поворотные конструкции. Каркас подойдет из алюминия – он будет легче, чем тяжелые стальные сборки. Такое устройство позволяет уменьшить площадь, которая должна быть перед гаражом.

Но наиболее распространенным вариантом остаются распашные наружу ворота со встроенной калиткой.

Калитки и ворота из металлопрофиля + фото

Любой частный дом начинается не с фасада, а с ворот. Они должны не только защищать территорию от непрошенных гостей, но и дополнять архитектуру участка и здания. Благодаря разнообразию строительных материалов, появилось многообразие дизайнов различных заборов и калиток. Одним из самых популярных являются металлические ворота с калиткой. С монтажом и сборкой такого изделия справиться человек с базовыми строительными навыками.

Положительные качества конструкции

Существует множество подвидов металлических ворот с калиткой, но их все объединяют следующие преимущества:

  • На конструкции нет выступающих крепежей, что снижает возможность взлома.
  • Металлопрофиль производится по современной технологии с применением полимерного напыления. Подобные составы в разы повышают антикоррозийные свойства металла.
  • Ворота с витиеватыми переплетениями металлических частей украсят архитектуру любого участка.
  • Практически любой вид металлопрофиля подходит для сборки этой конструкции. А сочетание различных материалов между собой позволяет воплотить самые смелые дизайнерские задумки.

Существует множество компаний по производству и установке такого элемента ворот. Однако его можно собрать самостоятельно. Повысить функционал и эстетические качества изделия можно, включив в конструкцию элементы автоматики, художественную ковку и многое другое.

Выбор материала

На сегодняшний день существует масса разновидностей профнастила, отличающихся по составу, толщине и др. Для изготовления металлических ворот активно используют следующие виды металлопрофиля:

  • Н (несущий) —  применяют в возведении хозяйственных построек: от гаражей до крупных складов. Он имеет наибольшую толщину и вес среди всех видов материала.
  • НС – используется преимущественно в кровельных работах. Имеет высокую прочность и вес. Особая примета этого материала – большая высота волны.
  • С (стеновой) – Самый легкий вид материала, используется для строительства заборов и подобных конструкций. Изготавливается из тонкой оцинкованной стали.

Для строительства ворот и калиток не используется тяжелый профнастил. Оптимальным материалом считается профиль маркировки С10 и С8. С10 имеет толщину 0,8 мм, высоту волны 10 мм, вес стандартного листа 2 на 2,5 м – 40 кг. Листы металлопрофиля С 8 имеют толщину 0,5 мм ±1 мм, высоту волны 8 мм и вес до 5 с половиной кг. Стандартный лист этого материала весит 25 кг.

Традиционно для ворот, забора и калитки используют одни материалы. Каркас изготавливают из металла, реже из дерева. Брусья древесины нуждаются в пропитках от гниения и возгорания. Со временем деревянные элементы ворот придется заменять. Металлические части конструкции нуждаются лишь в периодической покраске, они прослужат в разы дольше древесины.

Типы каркасов

Выбор каркаса ворот во многом определяет их функционал. Многие из них различаются по продолжительности эксплуатации и выносливости. Существуют следующие типы каркасов для ворот:

  • Алюминиевый. Основное преимущество конструкции – легкость. Эта характеристика необходима для создания автоматических ворот. Алюминиевые каркасы используются только в паре с легкой обшивкой.
  • С болтовым соединением. Каркас очень легок в сборке, но не долговечен. Места для крепежа болтов являются уязвимой частью конструкции.
  • Сварной. Конструкция считается наиболее долговечной и прочной. Однако у нее есть определенный недостаток – большой вес. Такой тип каркаса невозможно использовать для автоматических ворот.

Важно! При строительстве каркаса из древесины, используют брус сечением 10×10 см.

В качестве основного материала для каркаса служит труба прямоугольного или квадратного сечения. Чаще всего используется металлопрофиль с сечением 20×40 см.

Выбор материала для опорных столбов

Важной конструкционной частью ворот являются опорные столбы. Если ограда территории изготовлена из металлопрофиля – там также используют систему столбов. Чаще для опор ворот используют тот же материал, что и для опор ограды. Для их строительства используют:

Выбор того или иного материала для опор зависит от индивидуальных особенностей конструкции. Так, для легких ворот подойдут обычные металлические опоры. Для крупных конструкций лучше использовать бетонные или кирпичные столбы.

Технология строительства

Управиться со строительством ворот в один день практически невозможно. Поэтому, прежде чем приступать к работам – составьте подробный план работ с чертежом или эскизом будущих ворот. На чертеже необходимо указать расстояние от ограды, размер ворот и калитки.

Опоры

Перед установкой опор необходимо определить глубину их вкапывания. Для ворот высотой 2 м, минимальная величина погружения опор – 1 м. Диаметр углубления делают больше на 10 см самой трубы или столба опоры.

Обратите внимание! Если площадь участка не позволяет сделать большие металлические ворота с отдельной калиткой, ее вырезают в одной из створок.

Толщину опоры необходимо рассчитать с учетом веса самих ворот. Выбранную трубу погружают в яму. Внутрь нее, на дно, засыпают небольшой слой песка, сверху кладут щебень или битый кирпич. Для закрепления опор используют раствор из цемента и песка (1:3). Для очень тяжелых ворот используют кирпичную кладку в 2- 3 ряда у основания опоры.

Сборка ворот

Основа металлических ворот – каркас. Для сборки каркаса понадобиться сварочный аппарат. Металлическую трубу нарезают болгаркой на необходимое количество частей и выкладывают по форме прямоугольника на ровную поверхность. Угловые стыки сваривают аппаратом. Калиточная часть изготавливается по той же технологии.

Обратите внимание! Для дополнительной устойчивости рамы можно укрепить крестообразными частями по диагоналям основного каркаса. По тому же принципу приваривают поперечные или продольные балки.

После сборки каркаса можно приваривать покрытие. Для этого используют листы от 2 мм.

Автоматические ворота

Многим автомобилистам придется по душе автоматическая система ворот. Ее установка гораздо проще чем кажется. Сам механизм можно купить, а можно использовать другую автоматику. Если у вас есть старая спутниковая тарелка, используйте ее поворотный механизм.

Приводы крепят к воротам симметрично изнутри. Пульт управления можно купить в магазине электроники, для этого используют универсальные устройства. Дополнительный функционал воротам обеспечивает токовое реле. Оно позволяет закрывать створку, когда создается помеха, в виде камешка или другого мелкого мусора. Реле защищает устройство от поломки во время непреднамеренных помех.

Кованые ворота

Если вы ценитель классики – кованные ворота лучший выбор. Они станут настоящим украшением участка. К тому же такая необычная деталь сможет произвести впечатление на гостей.

Современные строительные магазины предлагают к продаже готовые кованые элементы. Поэтому для создания таких ворот необязательно владеть кузнечным навыком. Фото калитки и ворота из металлопрофиля с использованием кованых элементов представлено ниже.

Проще всего создают конструкцию из металлической профильной трубы, а сверху приварить готовые кованые элементы. После покраски такие ворота смотрятся очень эффектно и ничуть не уступают дизайнерским кованым конструкциям.

Если вас заинтересовала тема кованых элементов, смотрите подробное видео:

Калитки и ворота из металлопрофиля: Фото

Когда строительство дома близится к завершению, встает вопрос о качественном и аккуратном заборе для участка. Забор из металлопрофиля легкий в монтаже, надежный, доступный по цене, а ворота и калитки из металлопрофиля, по желанию, могут изготавливаться любой формы, размеров, и включать различные декоративные элементы.

Так же, как и входная дверь в квартиру является ее лицом, в частном доме ворота и калитка являются своего рода визитной карточкой хозяев. Варианты ее оформления показаны на фото калиток и ворот из металлопрофиля в информации ниже.

Виды ворот

По механизму открывания все ворота делятся на несколько видов:

  1. Распашные ворота

Это самый распространенный вид ворот, открывающийся внутрь или наружу, требует большого пространства внутри участка.

2. Откатные

Экономят пространство, механизм открывания предусматривает движение ворот по «рельсам» вдоль забора. Бывают двух видов: раздвижные и сдвижные. Ворота первого типа представляют собой две створки, раздвигающиеся в разные стороны, второго типа – одну створку, сдвигающуюся влево или вправо.

3. Подъемные

В основном, это гаражные ворота, предусматривающие наличие места сверху для подъема полотна.

4. Декоративные

Ворота из профиля дополняются коваными элементами или коваными декоративными воротами. Это служит украшением и дополнительной защитой.

Ворота бывают автоматические и механические.

По месту монтажа калитки ворота бывают двух типов: со встроенной калиткой и отдельно стоящей.

Первый вариант экономит место в заборе, особенно, когда для ворот отведено не много места. По внешнему виду она создает цельную композицию с воротами и забором, но при всем этом, сложнее в монтаже. К тому же, встроенная калитка увеличивает общую массу ворот, оказывая тем самым большую нагрузку на петли. Неудобства может вызвать ее ограничение сверху и снизу рамками профилей ворот.

К содержанию ↑

Гаражные ворота

Гаражные ворота являются отдельным видом входных секций на участке. Выделяют следующие типы гаражных ворот:

Гаражные ворота могут быть как со встроенной калиткой, так и без нее. Роллетный тип гаражных ворот не совместим с калиткой, в этом случае возможен только отдельный вход.

К содержанию ↑

Оформление ворот и калиток

Цвет ворот и калитки из металлопрофиля  выбирается исходя из общего цвета забора, столбов, фасада или кровли здания. Как правило, с обожженным кирпичом лучше всего сочетается коричневый цвет, красный, зеленый.  С серым камнем – темно-серый профлист.

Интересным получается сочетание, построенное на контрасте цветов столбов и профиля.

Оригинальным и популярным на сегодняшний день является металлопрофиль для ворот и калитки с рисунком – имитацией кирпича, камня или дерева.

Интересный прием отделки ворот и калитки, а также остального забора —  окантовка металлопрофиля по верхнему краю специальной заборной планкой. Это создает защиту от коррозии листа, придает каждой секции ворот законченный вид, обособляя их и выделяя. Окантовка может быть выполнена как из металла,  так и из дерева.

Если калитка отдельно стоящая от ворот, часто ее оформляют аркой или навесом из металла, пластика, кирпича.

Ворота также могут быть защищены козырьком.

Презентабельно выглядят ворота и калитка с кирпичными столбами или выложенными каменной кладкой.

При этом не обязательно, чтобы остальной забор был металлическим. Ворота и калитка из профлиста гармонично сочетаются с кирпичным, каменным и деревянным забором.

Не менее оригинально выглядят они и в сочетании с деревянными столбами и элементами. Как правило, выбор сочетаемости профиля с другими материалами в оформлении ворот и калитки зависит от общего дизайна дома и участка.

Калитка не обязательно должна быть прямоугольной. Верхняя часть у нее может быть оформлена в виде арки.

Дорого и стильно смотрятся калитка и ворота с металлопрофиля с элементами ковки, как на фото ниже.

Конечно, полностью кованые ворота и калитки могут быть не всем доступными по средствам, но, из металлопрофиля с накладными коваными элементами, вполне могут входить в среднюю ценовую категорию. Смотрится это очень эстетично и презентабельно, к тому же, усиливается каркас ворот и повышается устойчивость к взлому. Часто ковка выполняется в контрастном, относительно общего цвета ворот и калитки оттенке, чтобы выделить декор на их фоне.

Кованые декоративные украшения могут не только покрывать основную часть ворот и калитки. Не менее эффектно смотрится ковка сверху ворот и калитки, как на фото ниже.

На опорных столбах калитки часто устанавливаются фонари уличного освещения.

Читайте также:

универсальная модель из профнастила для дачи, как сделать ворота из профильной трубы своими руками

Такое незначительная деталь, как калитка, может очень многое рассказать о своих хозяевах. Давайте попробуем разобраться, как можно красиво и нестандартно оформить этот элемент экстерьера участка.

Особенности

Калитка – это небольшая дверца в заборе около 1,5 метров высотой, которая служит для входа и выхода с огороженной территории. Очень часто эта дверца идет в тандеме с воротами. Их можно встретить на любой даче, частном доме или загородном особняке.

Как часть ограждения они охраняют владения жильцов от посторонних, при этом открывая вид на приусадебный участок и позволяя всем полюбоваться эстетичным видом прилегающих к дому территорий (если таковые имеются, конечно). При любом раскладе, внешний вид ограды и калитки имеет значение как функциональное, так и эстетическое.

Калитки выполняют особенную функцию. Кроме того, что они способны поведать о вкусовых предпочтениях хозяев, а также их отношении к окружающим, это еще и самый первый вход в жилье.

Безусловно, ворота – важнейшая деталь забора. Но без калитки даже самые статусные конструкции выглядят сиротливо. Кроме того, справиться с изготовлением калитки сможет практически любой мастер, имея необходимые материалы, инструменты и немного фантазии. Калитки порой неотличимы от всей ограды, а иногда являются ее центральным украшением, изюминкой.

Материалы для изготовления калиток, в основном, это дерево и металл. Также часто встречаются кованые изделия, комбинации из дерева и металла, профилированного листа. К особенностям калитки также относят простоту конструкции, несложные запоры или их отсутствие. Замки могут быть заменены на щеколды, крючки, засовы.

Традиционно дачные калитки и ворота открываются вручную. Но прогресс не стоит на месте, поэтому сейчас имеется возможность открывать калитку легким нажатием кнопки пульта. Для калиток очень подходит автоматика фирмы Flex. Установить ее не представляет никаких трудностей даже на тонкие столбцы, а работает она бесперебойно до -20 градусов.

Плюсы и минусы

Калитка – это универсальное сооружение. Ее можно сделать своими руками либо же заказать из любого материала в зависимости от ваших пожеланий, общей идеи и размеров кошелька.

Однако следует учитывать, что каждый вид калиток имеет как плюсы, так и минусы.

Конструкции

Поскольку калитка – это составная часть ограды, то ее конструкция обычно зависима от конструкции ворот или забора. Конечно, это справедливо для тех случаев, когда хозяева выполняют ограду в едином стиле.

Калитки могут устанавливаться:

  • независимо от ворот,
  • в комплекте с воротами;
  • являются составной частью ворот.

Калитки вместе с воротами могут также иметь разные варианты установки:

  1. Ворота устанавливаются в одном проеме забора, калитка – в соседнем.
  2. Ворота и калитка установлены в один общий проем, разделенный столбом из кирпича, камня, металлической трубы.
  3. Разделитель не выделяется на фоне ворот.

Классические калитки, как правило, делают распашными. Целесообразно делать ее распахивающейся вовнутрь. Это обеспечит безопасность как хозяев, так и гостей. Представьте, что на улице грязь, а калитка открывается наружу. Вам придется отходить назад, давая возможность дверце раскрыться. При этом вы рискуете не увидеть, что происходит за спиной, и как минимум, влезть в коварную лужу.

Кроме того, если калитка открывается вовнутрь, то вся фурнитура, шарниры петель будут укрыты за оградой. В противном случае придется устанавливать специальные антивандальные петли.

Калитки состоят из 4 важных частей: обшивка, каркас, петли, запор.

Каркас чаще всего встречается металлический, поскольку он лучше выдерживает нагрузки и внешние воздействия, чем дерево. Лучше всего изготавливать его из металлопрофиля. Такая труба будет прочнее и что немаловажно, красивее. По форме каркас обычно прямоугольный, при этом верх не обязательно плоский – он может выгибаться в разные стороны. При построении каркаса обязательно учитывается, где будет размещен замок и какая будет обшивка.

Обшивка может быть абсолютно любая! Это и доски из дерева, разнообразный пластик, стальные листы и даже старые инструменты, части от велосипедов, колеса… Нет предела фантазии! Ее можно сделать сплошной, с отверстиями, комбинированной.

Далее идут петли. Они могут быть различными:

  • гаражные, так называемые «бочонки» – самый оптимальный вариант;
  • обычные дверные;
  • «рояльные»;
  • самодельные.

Последние по списку, но не по значению – ручка и замок. Их разнообразие впечатляет даже больше, чем варианты обшивок!

Замки делят на врезные и накладные, а также механические, электромеханические и электрические.

Более надежными считаются врезные замки, так как большая их часть спрятана в каркасе калитки. Но устанавливать их значительно труднее, чем навесной вариант.

Механическая модель замка отличается от электромеханической тем, что в последней содержится особый электромагнит, позволяющий открывать замок на расстоянии. Такой вариант запора можно подвести к домофону и открывать, не выходя из дома. Электрический замок имеет те же возможности, однако полностью зависит от напряжения. Если нет света – замок бесполезен.

Есть хозяева, которые предпочитают установить автоматическую систему распахивания на калитку. Удобно, беспроблемно, никаких механических усилий. Только одно «но»: вручную отворить калитку гораздо быстрее, чем ожидать, пока это совершит электропривод.

Ручки могут быть самыми невероятными, вплоть до их отсутствия.

Материал

Наиболее распространенными материалами для изготовления дачных калиток являются дерево, металл, профнастил.

Если вы решили изготовить калитку из дерева, то имеете возможность значительно сэкономить на материалах, не прибегая при этом к помощи специалистов. Натуральность и экологичность дерева позволяет ему прекрасно вписаться в любой стиль. Еще один плюс – не нужно использовать дорогостоящую технику для монтажа, а само изготовление не займет много времени.

Небольшой вес конструкции не будет оказывать серьезную нагрузку на несущие столбы.

Основой железной калитки является металлопрофиль. Рама изготавливается из стальной профтрубы, которую сваривают под нужный размер калитки. Вес такой дверцы будет приличный – около 20 кг, если считать только раму. Заполнять ее можно любым материалом – от обрезков пластиковой вагонки до роллетов.

Очень красиво выглядят кованые калитки. Их изящество и воздушность достигаются при помощи ажурного плетения, металлических завитков, цветов, фигурок, выполненных руками опытного мастера. Как правило, кованые изделия окрашены в черный цвет, который сочетается со всеми оттенками. Верхнюю часть делают фигурной: полукруг, пики, декоративные вставки. Над проемом иногда устанавливают дополнительно кованый козырек.

Само собой, что ручная ковка стоит совсем недешево. Однако многие кузнецы изготавливают отдельные элементы декора. Вот их под силу приобрести каждому хозяину и украсить дверь из сплошного листа художественной филигранью.

Сейчас очень популярны дачные калитки из профнастила. Они не настолько изящны, как кованые, но при этом смотрятся значительно привлекательнее многих деревянных конструкций. Такой материал более долговечный и дольше сохраняет первоначальный внешний вид.

Гофрированный стальной лист укрепляет конструкцию и придает утилитарности ограде.

Ценовая категория этих изделий располагается между деревянными и коваными, что также влияет на выбор именно таких калиток. Вес конструкции меньше, чем у металлической, поэтому это еще одно преимущество для монтажа и эксплуатации таких моделей.

Металлический штакетник также весьма популярный материал для изготовления калиток. Для оригинальности конструкции используют разноуровневые заготовки, нестандартную фурнитуру, декоративные элементы.

Говоря о нержавеющей стали, отметим, что такие конструкции зачастую ориентированы на общий стиль и могут быть изготовлены из сварной сетки, профтруб или профилированного листа. Поскольку вес такой калитки значителен, опорные столбы обязательно производятся из того же металла, чтобы равномерно распределить давление по периметру.

Не столь красивы, зато дешевы и элементарны в монтаже калитки из сетки (рабицы). Минимальные затраты на их изготовление, высокая ремонтопригодность и возможность сразу охватить взглядом пространство крайне удобны для хозяйственных нужд. Именно поэтому такие ограждения ставят на хоздворы, птичники и так далее.

Декор

Неважно, из какого материала вы решите изготовить калитку. Необходимо сделать схему будущей конструкции, сделать подробный чертеж, продумав все конструктивные детали. Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Как указывалось выше, чертеж является крайне важной деталью в создании калитки.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Обратите внимание, как выглядят чертежи калиток и ворот. Эскиз размещения необходимых элементов.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Калитки, украшенные рисунком из прутка и полос выглядят достойно и изящно.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Стандартные размеры

По стандарту размеры калитки обычно таковы: высота примерно равна забору, а ширина – от 75 сантиметров до метра. Ширина калитки приблизительно равна межкомнатным дверям и суживать ее до 60-65 см не имеет смысла, поскольку в уличную дверцу будут проходить в верхней одежде. Делать полотно шире 1 метра не стоит из соображений безопасности – сильный ветер может элементарно вывернуть петли незапертой двери. Высота равна забору, но чаще всего калитка все-таки ниже человеческого роста.

Кроме того, необходимо брать в расчет сторону открывания калитки.

Рекомендуется делать ее распашной внутрь двора. Желательный размер проема – от 80 до 100 см. Необходимо обязательно приварить притворную планку, которая не позволит открыться створке в другую сторону.

Между полотном калитки и столбом, на который она будет крепиться, оставляют примерно 6 мм зазора со стороны петель и 80 мм снизу – в расчете на непогоду и снег. Очень часто калитку навешивают на воротный столб, чтобы не ставить лишних опор. В таком случае общий столб обязательно делается стальным, чтобы он смог выдержать вес всех створок.

Если речь идет о встроенном элементе в откатных воротах из металлопрофиля, тут есть особые условия, соблюдение которых обеспечит достаточную жесткость, а значит, и долговечность конструкции. Во-первых, необходимы профильные трубы с сечением не меньше 60 на 40 мм и толщиной от 3 мм. Во-вторых, опоры должны быть рассчитаны на значительный вес (от 750 кг).

Все расчетные данные заносятся в проект будущего изделия.

Как сделать своими руками?

Изготовить калитку собственноручно довольно-таки просто, главное, запастись терпением. А умение самостоятельно сварить металл в десятки раз упрощает задачу.

Для начала необходимо проверить наличие инструментария и необходимых деталей.

Далее производится монтаж изделия. В начале ставят столбы-опоры, затем изготавливается каркас калитки. Следуя детальным мастер-классам, изготовить деревянную калитку либо вариант из профлиста совсем не сложно.

Кованые калитки очень красивы, однако самостоятельно их изготовить, увы, не получится.

Если у вас времени в обрез или просто нет желания долго заниматься изготовлением калитки, есть оптимальный вариант – использование сетки-рабицы. Она представляет собой крашеный металлический прямоугольник, обтянутый сеткой. Для удобства при монтаже ручки стоит приварить небольшой кусок металлопрофиля наискось между двумя сторонами рамы. Такую калитку удобно установить при входе в сад, к примеру.

Оригинальная калитка – первое, что увидят ваши гости, поэтому сделав ее самостоятельно, вы сможете гордиться вдвойне.

Монтаж

Рассмотрим основные этапы установки калитки:

  1. Выбираем место для несущих элементов. Для них выбирайте деревянные столбы, металлическую трубу или профиль с сечением от 10 см. Помните, что столбы вкапываются в землю, поэтому должны быть на метр выше калитки. Замеряем промежуток между несущими столбами.
  2. Готовим материал для каркаса и ребер жесткости. Для деревянной конструкции собираем раму из досок, скрепив их саморезами. Увеличить ее жесткость помогут металлические пластины с зубцами, вбиваемые в раму. Для металлической – профиль и уголки толщиной 3 мм. Жесткость придадут обрезки трубы. Для обшивки выбирайте лист толщиной от 1,5 мм. Далее необходимо зачистить поверхность металла болгаркой и обработать ее антикоррозийными средствами.
  3. Готовим раствор для заливки фундамента и щебень.

Далее необходимо подготовить фундамент:

  1. Для этого пригодится бур. Высверливаем 2 ямы глубиной в 1 метр. Обязательно учитывайте запас в расстоянии между столбами для монтажа каркаса.
  2. Готовим раствор, замешивая песок с цементом в пропорциях 1: 3
  3. Вставляем столбы в подготовленные углубления. Вбиваем кувалдой на 30 см.
  4. Засыпаем щебень, трамбуем, заливаем раствором.

Необходимо помнить, что столбы обязательно должны устанавливаться перпендикулярно. Это необходимо проверить перед заливкой раствора. Раствор сохнет около 2-3 недель.

Монтаж калитки состоит из таких этапов:

  • Для металлической калитки из уголков и профтруб варится каркас. Для добавочной жесткости посередине приваривается поперечная планка. Не забывайте, что снизу оставляется зазор с учетом непогоды и выпадения снега! Готовые конструкции необходимо зашкурить, убрать неровности, обезжирить специальным антисептиком.
  • Когда рама будет скреплена, производится замер ее диагоналей. Если они равны, значит, дверца получится без перекосов и будет функционировать должным образом.
  • Крепим обшивку на каркас. Предварительно обработанный материал (доски, цельный или оцинкованный лист металла, вагонка) присоединяем к каркасу с помощью саморезов либо заклепок.
  • Начиная монтаж металлической калитки, необходимо прочно зафиксировать между собой струбцинами (вспомогательные инструменты для фиксации деталей) опорную стойку и каркас калитки. Нужно только оставить зазор около 3 мм, вставив куски проволоки.
  • Крепим дверную ручку.
  • Монтируем замок.
  • Навешиваем изделие на опорную конструкцию, предварительно прогрунтовав и окрасив изделие.

Таковы основные правила установки деревянных и металлических конструкций.

В случае, когда вы имеете достаточно опыта и решились сами заняться установкой ворот, кованых на заказ, помните, что установка здесь требует гораздо большего внимания к деталям. Здесь также важно учитывать ширину дверного проема, вес конструкции, глубину ям для опор, надежность креплений.

Если вы желаете, чтобы ваша ограда не знала ремонта как можно дольше, крайне серьезно отнеситесь к правильному монтажу изделия. При необходимости обратитесь к специалисту за помощью.

Производители

Плюсы профнастила неоспоримы: легкий, экологичный, долговечный, удобный в транспортировке и монтаже материал. Наиболее популярными производителями (по мнению пользователей) этой продукции являются «МеталлПрофиль» и Tegola, хорошо зарекомендовала себя финская компания Ruukki. Их сертифицированная продукция славится проверенным финским качеством и распространена по всем странам СНГ. Имеет широкий спектр применения – от создания кровель до дачных калиток.

Компании ThyssenKrupp (Германия) и ArcelorMittal (Бельгия) являются признанными лидерами в производстве евроштакетника. Однако в последнее время отечественный производитель начал радовать продукцией такого же высокого качества, но совершенно другой ценовой категории. Обратите внимание на бренды NovaLux, Grand Line, «Сталекс».

Красивые примеры и варианты

Для большего вдохновения предлагаем вам ознакомиться с самыми необычными и изящными калитками.

Самый доступный и податливый материал – это дерево. Существует огромное количество разновидностей деревянных конструкций, среди которых вы точно обнаружите нечто особенное!

Все гениальное – просто! Посмотрите на самые простые штакетные и реечные модели. Ничего лишнего и очень стильно.

Очень нестандартно для современного обывателя выглядит калитка из плетня.

А это не совсем плетень, но смотрится очень симпатично.

Рустикальный стиль, подразумевающий нарочитую грубоватость природных материалов, органично подойдет не только для входной калитки дачи, но и симпатичного коттеджа.

Очень необычная и практичная модель калитки со смотровым окном для собаки.

Чтобы не было неприятных сюрпризов в виде внезапно выскочившего двухметрового алабая, смотровое окно дает возможность увидеть животное издалека. Функция двоякая: во-первых, животное имеет возможность обзора; во-вторых, потенциальный злоумышленник может сразу понять, что не стоит даже подходить к дому.

Садовые калитки имеют обычно иные размеры, нежели входные. Как правило, они низкие, часто имеют арку, делаются ажурными. Такая садовая калитка вроде бы совершенно простая, но оригинально выгнутый верх привлекает внимание и создает впечатление загадочности. Эти садовые калитки буквально зазывают в гости.

Садовые калитки очень красиво выглядят с декором из цветов. Разнообразные арки (прямоугольные, дугообразные, в восточном стиле) над калиткой способны помочь выдержать стиль всего участка.

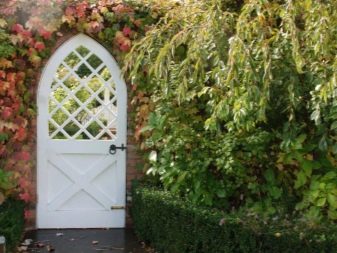

Для входа в сад очень изящно выглядит калитка-стрела, имеющая стрельчатую вершину.

Прочная входная калитка делается из более дорогого дерева и может выглядеть не менее дорого, чем статусные стальные двери.

Пергола – это особое строение без крыши и стены. Это может быть решетчатый тоннель с вьющимися растениями или же просто ряд прямоугольных арок. Такое сооружение пришло к нам из Древнего Востока, знаменитого своей поразительной храмовой архитектурой. В те далекие времена целью перголы было психологически подавить посетителя, направлявшегося к жрецу либо правителю. Прошли столетия, но эффект, создаваемый перголой, остается актуальным.

В Европе этот эффект сделали более мягким за счет легкости строения и при помощи цветочного оформления по периметру. После изобретения арочных конструкций их стали добавлять к перголе, что значительно снижало эффект превосходства.

Поэтому если вы решили сделать калитку с перголой, не стоит делать ее чересчур монументальной.

Металлические калитки по своему внешнему виду варьируются от абстрактных конструкций до практически дворцовых ворот

Вот такая сварная калитка с массивной паутиной вовсе не отпугивает, а наоборот, приглашает навестить хозяев.

Потрясающей красоты кованые узоры, цветы, фигуры – роскошное обрамление для самых требовательных владельцев. Очень популярны флористические мотивы.

Изящно выглядит вход в виде луковицы.

Не совсем практичное, но поразительно красивое сочетание ковки и мозаики, стекла.

Потрясающе нежно смотрятся ажурные кованые узоры, которые выглядят воздушно при всем своем немалом весе.

Выигрышно и практично выглядит сочетание металла с деревом.

Идей для создания калитки существует бесконечное множество. Мы желаем вам успеха в этом нелегком выборе. И пусть двери вашего дома станут не только самыми гостеприимными, но и самыми оригинальными!

Красивые идеи оформления калиток - в следующем видеоролике.

виды, расчет материалов, фото и нюансы монтажа

Каждый человек пытается в меру своих возможностей обезопасить себя и свое имущество. И для этого он предпринимает различные меры. Если речь заходит о дачном участке, то его владелец в обязательном порядке должен позаботиться о наличии таких конструкций, как забор, ворота и калитка. В то же время многим из нас нравится, чтобы вокруг нас находились красивые вещи.

Как сделать забор из профнастила своими руками

Как сделать забор из профнастила своими рукамиПоэтому вполне понятно стремление многих владельцев дачных участков устанавливать не просто ограждения, а выделяющиеся декоративным оформлением конструкции. Среди доступных сегодня вариантов большой популярностью пользуются ворота и калитки из профнастила, которым по силам обеспечить не только надежную защиту от проникновения, но и сделать дачу более привлекательной.

Разновидности ворот из профнастила для дачных участков

Каждый новоиспеченный владелец дачного участка, получив клочок земли, первым делом устраивает ограждение по всему периметру, чтобы исключить проникновение на территорию посторонних лиц. Наряду с забором, устраиваются ворота, благодаря которым обеспечивается удобство доступа на дачу. Ворота различаются:

  • конструкцией;
  • материалом, из которого они изготовлены.

Когда стоит задача изготовить недорогую конструкцию, то чаще всего владельцы участков делают выбор в пользу профилированного листа. Из этого материала построить забор и ворота можно без больших проблем.

Ворота из профнастила

Ворота из профнастилаРешение огородить свой дачный участок забором из профнастила достаточно правильное и рациональное. Главное преимущество этого материала состоит в том, что соорудить забор можно своими силами, не прибегая к помощи специалистов. Это дает возможность для экономии на сооружении ограждения. Даже если ранее вы не имели опыта в возведении забора, то вы сможете быстро освоить основные моменты технологии строительства забора из профнастила.

Еще одна причина построить забор именно из профнастила заключается в том, что конструкция такого ограждения достаточно простая. Сам материал стоит недорого, поэтому ваши затраты на создание ограждения будут минимальными. К тому же профнастил прост в обработке, поэтому в ходе этой работы вы не столкнетесь с большими сложностями. Вам не потребуется приобретать дорогой инструмент для выполнения этой работы.

Когда сооружается забор, то есть всего несколько способов, которые могут быть использованы при его возведении. Что же касается ворот, то здесь выбор несколько больше, поэтому можно подобрать наиболее подходящую конструкцию.

Распашные ворота

Распашные ворота из профнастила своими руками

Распашные ворота из профнастила своими рукамиВорота из профнастила можно сделать распашными. Такой вариант конструкции является наиболее простым в плане реализации. Кроме этого, существуют ворота раздвижного и откатного типа. Устраивать на своем участке распашные ворота можно лишь в том случае, если перед местом их размещения есть достаточно свободного пространства для открытия створок. Если вы планируете создать ворота с небольшими створками, то в этом случае даже в условиях ограниченного места эти ворота не потеряют своей функциональности.

Откатные и раздвижные ворота

Ворота откатного и раздвижного типа следует использовать в тех местах, где недостаточно пространства для распашных конструкций. Однако их установка связана с определенными сложностями, выражающимися в необходимости установки механизма сложной конструкции. Кроме того, такие ворота предъявляют определенные требования к участку.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Распашные ворота из профнастила своими рукамиРаспашные ворота из профнастила своими рукамиТеперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

Схема установки забора из профнастила.

  1. Распашные ворота из профнастила своими рукамиРаспашные ворота из профнастила своими рукамиПодготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
  2. Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
  3. Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Расчет материалов для ворот и калитки из профнастила

Ворота из профлиста с коваными элементами

Ворота из профлиста с коваными элементамиКогда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.

Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.

Этапы работ по созданию ворот из профлиста

Теперь можно переходить к основной фазе работ — непосредственному созданию ворот и калитки из профнастила. Дело это не такое и сложное, поэтому каждому по силам справиться с ним самостоятельно.

Установка стоек

Ворота из профлиста с коваными элементамиВорота из профлиста с коваными элементамиТак как забор уже установлен, то стойки для ворот необходимо расположить в непосредственной близости от столбов ограждения.

Сначала необходимо выкопать яму глубиной 1 м. В неё нужно насыпать 15 см гравия, а потом тщательно утрамбовать.

После этого готовим бетон, используя в качестве основных компонентов:

  • цемент марки М400;
  • песок;
  • щебень.

Все эти компоненты необходимо брать в пропорции 1:2:4. На конце каждого столба необходимо сделать крест, используя остатки профиля. Потом стойка устанавливается вертикально в яму и заливается подготовленным бетонным раствором. Далее нужно подождать несколько дней, пока бетон окрепнет и будет надежно зафиксирован.

Монтаж створок ворот и калитки

Перед тем как установить ворота и калитку, необходимо отметить места, где будет навариваться вторая часть петель. Для этого створки устанавливаются на какой-нибудь упор, например, кирпич. Потом выполняется подравнивание со столбами. После проверки уровня необходимо выполнить пометку на столбе, к которому потом будет привариваться вторая часть петель. После этого можно навешивать каркас. С калиткой производится то же самое.

Установка профнастила

Ворота из профлиста с калиткой

Ворота из профлиста с калиткойДля крепления листов профнастила к конструкции используются саморезы. Можно воспользоваться и болтами, однако это потребует больше времени и сил. Потом необходимо взять профилированный лист, из которого изготовлен забор, и вырезать детали нужной ширины. Если одного листа не хватает для изготовления створки, то используется второй лист нужного размера. Вырезается кусок требуемых размеров. Оба листа располагаются внахлёст. Потом они закрепляются саморезами. На этом работу можно считать завершенной. После этого остается установить на калитку и ворота замки и задвижки.

Забор и ворота с калиткой – обязательный атрибут любого загородного участка. Если вы только приобрели земельный участок в собственность, то в первую очередь необходимо позаботиться о заборе, чтобы исключить проникновение на вашу собственность посторонних людей. Чтобы сэкономить на заборе, следует использовать такой материал, как профнастил. Он стоит недорого, технология строительства с его использованием достаточно простая.

Освоить её может даже человек, который не имеет опыта в строительстве заборов. В сети интернет можно найти инструкцию, которая позволит построить надежный забор и ворота из профнастила. Фото наглядно показывают, насколько разнообразными они могут быть. Правильно выполнив все работы, вы получите надежный забор и ворота, которые обеспечат безопасность и защиту от посторонних взглядов при пребывании на загородной фазенде.

Калитка из металлопрофиля своими руками, схема сборки

Не так давно, заборы из металлопрофиля заняли первую строку среди всех разновидностей заборов. Они обладают очевидным и неоспоримым списком преимуществ, благодаря чему и заняли своё лидерство. Конечно, если вы сделали себе такой забор, тогда и калитку было бы разумно изготовить из того же материала.

В рамках этой стать мы расскажем вам о таких нюансах, как чертёж калитки, подготовка инструментов и опишем полный поэтапный план установки и изготовления калитки своими руками.

Конструкционные чертежи

Чтобы получить качественно сделанную конструкцию, которая прослужит долгое время и не доставит вам никаких работ, перед изготовлением своими руками следует очень тщательно продумать все схемы и чертежи.

Схема будующей калитки из металопрофиля

Вам необходимо очень точно нарисовать будущую калитку, с указанием всех мельчайших размеров и параметров используемого материала. Только продумав все детали на этом этапе калитка из профнастила своими получится у вас качественной и надёжной.

Необходимые инструменты и материалы

После того как вы нарисовали чертёж, точно знаете все размеры, можно без труда подсчитать количество материалов, которое потребует схема для изготовления калитки из профнастила. А также основываясь на перечень материалов и саму схему, можно собрать все инструменты, которые вам обязательно понадобятся для сборки.

Давайте же перейдём к материалам, которые вам обязательно понадобятся:

  • Лист металлопрофиля, необходимого размера.
  • Труба или уголок из металла, с толщиной стенки не менее 3 миллиметров, и диаметром 30 на 40.
  • Электроды для сварки.
  • Декоративные и простые саморезы по металлу.
  • Замок и две дверные ручки.
  • Пара металлических воротных завес.
  • Краска по металлу.

Из инструментов вам следует подготовить:

  • Болгарку для порезки и подгонки металла.
  • Сварочный аппарат и защитные комплектующие для работы с ним.
  • Шуруповёрт с комплектом бит и набором острых свёрл по металлу.
  • Кисточка или валик для покраски.
  • Рулетка, угольник, карандаш, уровень.

Инструкция по монтажу и изготовлению калитки

Чтобы весь рабочий процесс проходил согласно правилам, технологии и без заминок, вам необходимо следовать небольшой пошаговой инструкции, которая поможет проделать работать очень быстро и на должном уровне качества.

Создавая более габаритную калитку, учитывайте, что увеличение массы створки может повлечь за собой износ замков и петель полотна.

Итак, весь процесс будет проходить по такому плану:

  1. Подготовительный этап.
  2. Установка всех опор для калитки из профнастила.
  3. Создание и закрепление каркаса на столбах.
  4. Установка замка и ручек своими руками.
  5. Обшивка конструкции листом из металлопрофиля своими руками.

Давайте скорей перейдём к работе и получим долгожданное изделие из металлопрофиля согласно нашей нарисованной схеме. Начинаем с подготовки территории, так как материал и инструменты мы уже подготовили на прошлом этапе.

Подготовительный этап

Чтобы работа проходила гладко, удалите все кустарники, пни, очистите площадку от мусора и прочего ненужного хлама. Вся рабочая площадка должна быть пустая, там должны быть только материалы, инструменты и лично вы.

После того как вы зачистите участок своими руками, начинайте разметку точек, где будут установлены столбы и выкопайте под них ямы глубиной один метр, если калитка не выше чем 1.7 метра. Для больших конструкций яму следует подготавливать немного глубже.

Обустройство фундамента и опор

При монтаже столбов, чаще проверяйте уровень во избежании перекоса

Подготовив участок и отверстия под столбы, можно приступать к их установке. Для этого нам потребуются круглые трубы, диаметром примерно сто-сто пятьдесят миллиметров, с толщиной стенки не меньше чем пять миллиметров.

Столбы устанавливаются на самое дно, которое следует усыпать щебнем и утрамбовать. После того как вы выставили опоры точно по уровню, их можно заливать бетоном и оставить до полного высыхания на двое-трое суток.

Лучше не спешить и оставить на больший период, так бетон успеет лучше окрепнуть и не деформируется в процессе строительства.

Сборка каркаса

Собирать каркас мы будем в следующей последовательности:

  1. Измерение и отрезка труб своими руками, соответственно нарисованной схеме.
  2. Затем трубы для калитки из профнастила выкладываются на ровной поверхности и свариваются в форме прямоугольника.
  3. Для усиления, приваривается диагональная перемычка.
  4. Следуя точным размерам, на одну сторону привариваем верхнюю часть завес, которая будет одеваться на штырь, приваренный к опорам.
  5. Окрашиваем каркас понравившейся вам краской по металлу и оставляем высыхать, обычно краска по металлу полностью высыхает за несколько часов.

Установка замков

Установка замков происходит довольно легко и быстро. В зависимости от того какой у вас замок, может потребоваться установка дополнительного элемента – пластины, которая послужит для него опорой. В противоположной от завес боковой трубе, сверлим отверстия для стержней нашего замка, тоже делаем и в столбе.

Замок легко разметить если намазав зубной пастой или помадой. Закройте и откройте — и на столбе появится отпечаток места, где находиться паз.

Замок укладываем на пластику и прикручиваем либо привариваем. Если замок идёт без ручек, тогда они прикручиваются отдельно к боковой трубе. Для этого также сверлим сквозное отверстие и устанавливаем нашу ручку.

Навешививание полотна

После того как все элементы закреплены на каркасе, его можно устанавливать на своё законное место. Лучшим методом правильно и ровно установить калитку, является её монтаж прямо возле столбов.

Чтобы повысить прочность конструкции, необходимо сделать диагональные перемычки от верхнего угла притвора в нижнему углу навешиваемой стойки

Для этого калитка в заборе из профнастила с полным комплектом завес устанавливается в закрытом положении и с помощью сварки, нижняя часть завес со стержнем приваривается к опорному столбу. Таким образом, установка своими руками получается максимально быстрой, и калитка будет иметь практически идеальный ход.

Завершающий этап работ

Итак, вот вся конструкция установлена и уже функционирует, осталось только нацепить поверх лист металлопрофиля и калитка из профнастила будет полностью готовой.

Делается это очень просто. Достаточно приложить лист, проверить его уровнем и наживить на два верхних самореза по углам. После этого можно вкрутить все остальные по всему периметру металлопрофиля с шагом тридцать-сорок сантиметров. На этом калитка из профлиста сделанная своими руками полностью готова и может эксплуатироваться.

Нюансы и советы

Чтобы не получить низкокачественное изделие из металлопрофиля, и не испортить материалы, старайтесь перепроверять все измерения, наличие прямых углов в каркасе с помощью угольника.

Во время монтажа лучше лишний раз проверьте, есть ли горизонтальный уровень, чтобы не сделать перекошенную конструкцию, которая со временем может очень сильно провиснуть.

Чтобы, проснувшись утром и обнаружить что вашу калитку из металлопрофиля своровали недобросовестные умельцы, следует обезопасить себя. Для этого над одной или обеими завесами наваривается небольшой штырёк, который будет препятствовать снятию конструкции с петель.

Некоторые мастера, чтобы не портить внешний вид, переворачивают нижнюю петлю и приваривают её наоборот, но сделать это возможно только используя тот способ крепления, который описан выше.

Оценка статьи:

Загрузка...

Поделиться с друзьями:
