выбор профиля, составление схемы и самостоятелный монтаж

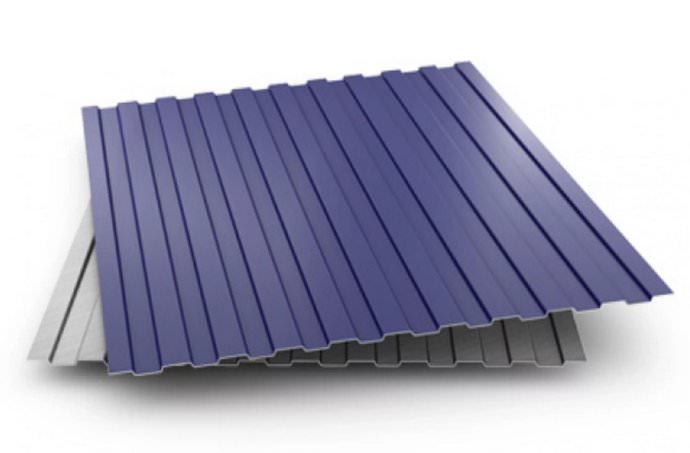

Профнастил — универсальный строительный материал, производимый из металлических листов методом холодной прокатки, в результате которой образуется гофрированное сечение. Профлисты используются для возведения сооружений, монтажа перекрытий, обустройства ограждений. Большой популярностью пользуются заборы из этого материала. Сделать калитку из профнастила своими руками не составит труда, для этого потребуются минимальные навыки слесарных работ.

Особенности материала

Стальная основа и полученные в результате прокатки ребра жесткости придают профилированным листам высокие прочностные характеристики. Конструкции из этого материала довольно легкие, но обеспечивают прекрасные эксплуатационные показатели.

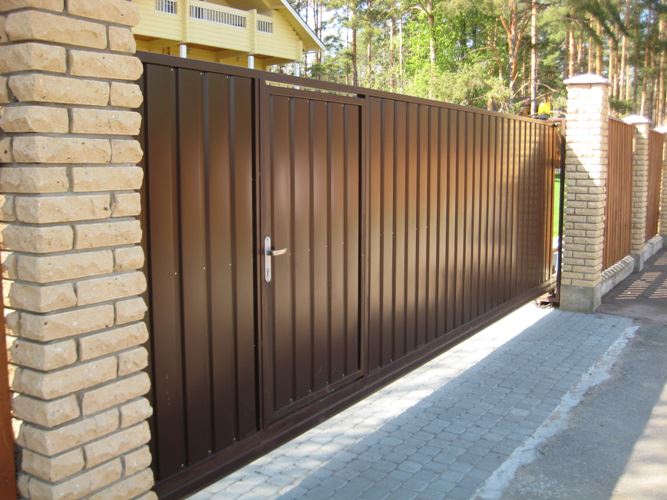

Используйте профнастил для создания калитки на своем участке

Механические характеристики

В зависимости от толщины листа, формы и высоты гофра определяется область применения материала. По назначению профнастил делится на несколько категорий. Тип листа можно узнать по маркировке:

1. Н — несущие листы. Они отличаются повышенной прочностью и обеспечивают жёсткость конструкции. Этот тип используется для перекрытий.
2. С — стеновые листы. Предназначены для заборов и лёгких построек.
3. НС — несуще-стеновые листы. Этот тип универсален, подходит для возведения кровли и ограждений.
4. ПК — кровельные листы. Подходят для обшивки крыш.
5. ПГ — продольно гнутые листы, имеющие продольный гофр. Используются для возведения крупногабаритных арочных конструкций, например, навесов и ангаров.

Для создания ограждений, заборов и калиток необходимо использовать стеновые или несуще-стеновые листы.

За буквенным обозначением следуют цифры, указывающие навысоту гофра в миллиметрах. Чем больше это значение, тем выше жёсткость листа. Для сооружения забора и калитки оптимально использовать гофр от 10 до 20 мм. При использовании стеновых листов можно остановить свой выбор на марках С10, С18, С20.

В данном видео рассмотрим ограждения из профнастила:

Виды покрытий

Профилированные листы из цветных металлов и нержавеющей стали встречаются довольно редко и стоят очень дорого, поэтому для продления срока службы используется антикоррозионное покрытие.

Крайне редко в продаже встречаются профлисты без покрытия. Это самый дешевый вид продукции. Для обеспечения минимальной защиты такие листы можно покрасить любой эмалью для стальных поверхностей. Но важно помнить, что окрашивание неизбежно придется периодически повторять и уход за ограждением будет чрезвычайно хлопотным. В местностях с суровым климатом краска не сможет защитить сталь от коррозии. Декоративные характеристики будут невысокими, а срок службы сильно сократится.

Базовая защита профлистов от коррозии — цинковое гальваническое покрытие. Подавляющее большинство металлопроката выпускается именно в оцинкованном виде. На поверхности изделий присутствует слой цинка толщиной несколько десятков микрометров, предохраняющий сталь от механического и химического воздействия. Однако не следует забывать, что даже качественно выполненное покрытие при эксплуатации не способно обеспечить надежную защиту от коррозии.

Несколько дороже стоят профлисты с лакокрасочным покрытием, нанесенным поверх цинкового в заводских условиях. Внешний вид материала превосходит самостоятельную окраску, но защитные свойства находятся на среднем уровне.

Наибольшую стойкость к механическим воздействиям и максимальную защиту от коррозии обеспечивает полимерное покрытие. Срок службы полимерного слоя существенно превышает стойкость цинкового покрытия. Оболочка надежно защищает сталь от воздействия агрессивных сред. Наиболее популярны следующие полимеры:

1. Акрил — устойчив к воздействию солнечных лучей и влаги, имеет хорошую адгезию к металлическому основанию.
2. Полиэстер — обладает хорошими антикоррозионными свойствами, стоек к воздействию жары и холода, долго не теряет яркость цвета.
3. Поливинилхлорид — имеет стойкость к большинству внешних воздействий, характеризуется высокой морозостойкостью, не трескается при изгибающих воздействиях даже в условиях отрицательных температур.
4. Поливинилиденфторид — характеризуется особенной устойчивостью к негативным погодным явлениям. Отлично сохраняет декоративные свойства на протяжении многих лет эксплуатации.
5. Полиуретан — не боится солнечных лучей, химически агрессивной среды и коррозии.

В настоящее время широко распространена практика нанесения декоративных принтов на полимерное покрытие. Ассортимент цветовых решений и рисунков огромен. Декорированные профлисты создают существенную конкуренцию всем прочим материалам при обустройстве ограждений. Умелые дизайнерские решения позволяют сделать акцент на калитке в заборе из профнастила, имитировав, например, кованые текстуры.

Преимущества и недостатки

Профнастил не зря заслужил огромную популярность в строительстве. Материал обладает хорошим сочетанием эксплуатационных характеристик и стоимости. Основными достоинствами профлистов являются:

1. Устойчивость к климатическим воздействиям. Высокие защитные свойства покрытий позволяют материалу успешно справляться со всеми погодными изменениями, в том числе в условиях сурового климата.
2. Высокая прочность и сопротивляемость механическим нагрузкам. Гофры выступают в качестве ребер жесткости, поэтому при малой толщине исходного материала профилированный лист демонстрирует высокие прочностные характеристики.
3. Простая технология монтажа. Профнастил не требует специальных технологий крепления, традиционно его фиксируют с помощью винтов или саморезов.
4. Длительный срок эксплуатации. Хорошая антикоррозионная защита и стойкость самого защитного покрытия позволяют основному материалу долго сохранять свои механические свойства, а поверхности изделия — декоративные характеристики.
5. Возможность выбора категории листа в зависимости от типа сооружения. Для ответственных конструкций можно выбрать наиболее прочные виды, для ограждения можно использовать более тонкий лист, что позволит снизить общий вес конструкции без потери эксплуатационных свойств.
6. Большой выбор расцветок, принтов, формы гофра. Забор и калитку можно выполнить в соответствии с любыми дизайнерскими решениями, что расширяет область применения материала.

Основным преимуществом калитки из профнастила является ее стоимость

Недостатков у материала практически нет. Среди отдельных минусов можно выделить:

1. Плохую звукоизоляцию. Забор из профлиста совершенно не заглушает звуки, возникающие за пределами огороженной территории. Лист может существенно усиливать звук дождевых капель.
2. Необходимость тщательного выбора толщины листа и качества покрытия при сложных климатических условиях эксплуатации. При повреждении защитного слоя начинается активное разрушение стали вод воздействием природных факторов.

Изготовление калитки

Калитку из профнастила можно сделать своими руками. Процесс изготовления будет состоять из нескольких этапов, но начинать всегда следует с подготовки.

Подготовительные работы

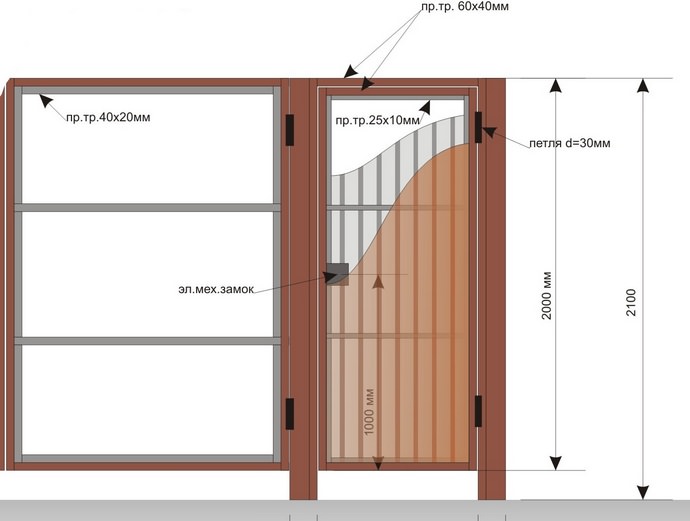

Предварительно нужно сделать чертёж конструкции и определить размеры. Важно учесть, что ширина калитки не должна быть менее 1 метра. При высоте более 2,3 м потребуется дополнительная вставка для снижения нагрузки на петли. Дверца не должна быть выше ворот и самого ограждения.

С учётом этих правил создается чертёж. На нём указываются размеры, отмечаются конструктивные и крепёжные элементы. При разработке чертежа учитывается форма изделия. Классический прямоугольный вариант универсален. Иногда верхняя часть закругляется или имеет угловую форму. Схема должна отражать конструкцию каркаса, размещение петель, засова, замка. Все декоративные элементы отображаются на другой схеме.

Выбор материала

Поскольку конструкция подвержена различным воздействиям, важно учитывать надёжность и качество изготовления материала. Стоимость не является основным фактором выбора.

Качественные профилированные листы должны обладать следующими характеристиками:

• толщина 0,6-1 мм;
• наличие покрытия с двух сторон;
• отсутствие дефектов покрытия;
• высота гофра 10-20 мм;
• трапецеидальное сечение гофра.

При выборе листов следует уделить особое внимание качеству покрытия. Царапины, трещины, вздутие краски — серьёзные повреждения, в результате которых металл будет подвергаться коррозии. Так профнастил быстро потеряет свои эксплуатационные характеристики и внешний вид.

Расчёт нужного количества материала проводится в соответствии с параметрами, указанными на чертеже. Калитка должна состоять из цельного листа. Большую дверь допускается изготавливать из нескольких элементов.

Создание забора, ворот и калитки из профнастила проводится последовательно. Калитка всегда устанавливается после монтажа забора и ворот. Если забор выполнен из другого материала, калитка является самостоятельным элементом, который крепится к опорным столбам. Всегда нужно помнить о нормах размеров дверцы. Достаточная ширина обеспечит комфортную эксплуатацию.

Проще всего сделать калитку своими руками из профиля квадратного сечения, который послужит каркасом для крепления профлиста. Труба разрезается на необходимое количество деталей. Их размеры и угол обработки должны соответствовать чертежу.

Крепление листа профнастила к профильной трубе осуществляется с помощью саморезов. Для этой цели удобно использовать саморезы с пресс-шайбой. Применяются и метизы с потайной головкой. Использование окрашенных саморезов позволяет улучшить внешний вид калитки.

Для работы понадобятся классические инструменты для строительства и работ по металлу: строительный уровень, сварочный аппарат, углошлифовальная машина, шуруповёрт.

Сборка и монтаж

После окончания всех подготовительных работ можно приступать к изготовлению. Обычно процесс состоит из следующих этапов:

1. Установка опорных столбов. Столбы — важный элемент конструкции ограждения. Часто используются деревянные или кирпичные опоры, но трубы из металла сделают конструкцию более надёжной. Высота труб выбирается с учётом заглубления примерно на 80 см. Вдоль линии забора натягивается шнур, по нему отмечаются места установки столбов. С помощью садового бура создаются ямки нужной глубины для установки опор. Помещённые в углубления столбы бетонируются. Навешивание калитки можно производить только после полного затвердевания бетона.
2. Для сборки каркаса калитки применяются трубы квадратного сечения. Обычно используют сечение со стороной квадрата 20 мм. Отрезки труб нужной длины соединяют между собой с помощью сварки. Профили следует разложить на ровной поверхности, чтобы добиться точности геометрических размеров после сварки.
3. К готовой раме привариваются навесы. Все сварные швы отшлифовываются.
4. Лист профнастила отрезается по размеру рамы и фиксируется по углам. Расстояние между саморезами должно составлять около 25 см. На косых профилях достаточно закрепить по одному саморезу, расположив его примерно посередине. Если планируется внутренний замок, надо заранее сделать отверстие для него.
5. На заключительном этапе работ на края профнастила крепится специальный уголок. Этот элемент защищает материал от коррозии и обеспечивает эстетичный внешний вид. После навешивания конструкции проверяется работа замков.

Сделать калитку из профлиста своими руками просто, но в процессе работы важно учитывать все размеры и особенности конструкции, соблюдать правильную технологию обработки материала. Края листов могут быть острыми, поэтому желательно пользоваться при работе защитными перчатками.

Металлическую раму рекомендуется предварительно обработать специальным составом от коррозии. Для фиксации листов лучше использовать саморезы с защитным покрытием.

Профнастил — надёжный материал для сооружения калитки, ворот и забора. Низкая стоимость, лёгкость в применении и хорошие эксплуатационные характеристики определяют высокую популярность этого материала. Сделать калитку из металлопрофиля может даже начинающий мастер. В процессе работы не потребуется профессиональный инструмент и знание сложных технологий.

выбор материала, расчет размеров, изготовление и обшивка каркаса, монтаж опор и калитки

Калитка из профнастила – один из наиболее приемлемых и доступных вариантов создания надежной и долговечной конструкции. Самостоятельный монтаж такой калитки не отличается высокой трудоёмкостью или большими затратами средств.

Что следует учесть при выборе профнастила для изготовления калитки в заборе

Чтобы правильно и качественно установить любые садовые конструкции, нужно внимательно отнестись к выбору строительного материала. Устройство калитки или двери с применением профлиста – надежный способ получения привлекательной конструкции с продолжительным эксплуатационным сроком и следующими неоспоримыми достоинствами:

• незначительный вес;
• доступная стоимость большинства типов профиля;
• устойчивость к температурным изменениям;
• быстрота, доступность и легкость самостоятельного монтажа;
• высокие показатели прочности на изгиб.

При выборе нужно учитывать и такой основной недостаток, как слабый уровень звуковой изоляции.

Профлисты, выпускаемые под маркой RN-20 используются при изготовлении заборов и отличаются наличием специального желобка для стока вод. Ширина стандартного листа составляет 110 см. Профлисты марки НС-35 и НС-44 обладают высоким уровнем прочности благодаря наличию дополнительных рёбер жесткости. Такой материал характеризуется более высоким качеством, что отражается на стоимости.

При изготовлении профилированных листов используется высококачественная сталь, которая покрывается тонким полимерным слоем с двух сторон. Защита от ржавчины обусловлена использованием метода оцинковки. Благодаря полимерному покрытию отмечается улучшение защиты от воздействия окружающей среды, а также повышение герметизации и звукоизоляции. Качественный материал имеет низкие показатели сбора статического электричества на всех плоскостях.

Калитка из профнастила: установка своими руками (видео)

Как сделать простую калитку из профнастила своими руками

При выборе формы и типа калитки необходимо, прежде всего, ориентироваться на внешний вид и высоту забор или ворот. Как правило, на основе профилированного настила изготавливаются глухие модели с прямоугольной или квадратной формой. Однако, в некоторых случаях будет уместным изготовление арочной или полукруглой конструкции.

Для изготовления потребуются инструменты и оборудование, представленные:

• сварочным аппаратом для сваривания каркасных деталей и приваривания элементов, как к калитке, так и к опорным столбам;
• болгаркой, необходимой для обрезки труб необходимой длины;
• шлифовальной машинкой, зачищающей все неровности, полученные в результате сварки и необходимой для выравнивания шероховатых поверхностей;
• ножницами по металлу или болгаркой для резки профилированных листов оцинкованных или с полимерным покрытием;
• шуруповертом.

Кроме всего прочего, нужно подготовить рулетку и строительный уровень, а также шнур и маркер или мелок. Если есть необходимость обойтись без сварки, то осуществляется стандартное болтовое соединение деталей или скрепление при помощи уголка.

Как рассчитать ширину и другие размеры калитки

На стадии проектирования и создания основного эскиза необходимо определить критерии и параметры, представленные:

• оптимальным значением ширины калитки. Как правило, специалисты в области возведения ограждений рекомендуют ориентироваться на минимальное значение в 90-100 см. Более узкая калитка будет являться препятствием при необходимости пронести габаритные предметы;
• оптимальной высотой конструкции. Такой показатель должен определяться в зависимости от общей высоты забора. В соответствии с нормами, прописанными в СНиПе, максимальная высота составляет 220 см;
• уровнем заглубления опорных столбов. Такой параметр может варьироваться в зависимости от типа грунта, а также уровня промерзания почвы в регионе. Тем не менее, на достаточно твёрдых грунтах стандартное заглубление составляет 70 см, а на более зыбких и легких почвах это значение должно быть увеличено.

Оптимальная толщина листового материала составляет 5 мм при высоте в пределах 180-220 см. Чем выше волна, тем большей устойчивостью к изгибам обладает лист профнастила.

Монтаж опорных стоек

Это самая трудоемкая работа в процессе сооружения калитки или ограждения. Опорные столбы чаще всего выполняются из профильных труб с сечением 80х80 мм и толщиной стенок не менее 3-4 мм. Глубина ямы под установку зависит от типа грунта:

• на каменистых почвах – 70 см;
• на глинистых почвах – примерно 1,2 м.

На дно ям насыпается и уплотняется слой щебенки, после чего устанавливаются трубы и посредством уровня проверяется вертикальность. После выравнивания производится бетонирование. Навешивание калитки или ворот осуществляется примерно через пять дней, после того, как бетон наберет достаточную прочность. Верхняя часть столбов обязательно закрывается заглушками, что предотвратит попадание влаги и продлит срок службы конструкции.

Опорные столбы из камня или кирпича выглядят более привлекательно. Как правило, кладка выполняется в полтора кирпича, что позволяет получить опоры с размерами 39х39 см на фундаментном основании размерами в 50х50 см. Кирпичная кладка плохо переносит нагрузку на изгиб, и для придания дополнительной прочности перед заливкой бетона устанавливаются трубы, вокруг которых и укладывается камень или кирпичная кладка. Перед возведением кирпичных опор к металлическим трубам обязательно привариваются металлические закладные, которые выводятся за кирпичную или каменную кладку.

Как сварить калитку для профнастила (видео)

Изготовление и обшивка каркаса калитки из профнастила

Изготовить каркасное основание самостоятельно можно из металлопрофиля размерами 60х30мм или 40х40мм. Кроме всего прочего понадобится металлопрофиль для поперечин, стандартный антикоррозийный состав и краска по металлу, а также инструмент для нарезки металла. В соответствии с заранее подготовленной схемой, из металлической трубы нужно нарезать заготовки с краями под углом в 45^о.

Предварительно металл нужно очистить от поверхностной ржавчины при помощи металлической щетки. По высоте собранной рамы обязательно устанавливаются две поперечные вставки жесткости. После замера диагонали рамы и проверки всех углов, между нижней и верхней перемычками монтируются поперечины и струбцины. Струбцины располагаются на незначительном расстоянии от места сваривания. После проверки параллельности сторон осуществляется сварка.

Каркас подвергается обработке специальным антикоррозийным средством, после чего при помощи сплошного шва осуществляется приваривание петлей. Отделочный материал фиксируется только после того, как рама будет окрашена краской по металлу. Профлист крепится на раму посредством саморезов. Стандартное крепление предполагает расположение крепежей с шагом «через волну».

Установка калитки

Для установки калитки могут применяться не только традиционные стандартные металлические петли, но и новомодные современные полимерные завесы. Если в качестве опоры используются столбы из металла, то завесы должны привариваться непосредственно к ним. При установке кирпичных или каменных стоек, петли чаще всего закрепляются посредством приваривания к установленной металлопрофильной трубе, которая закрепляется анкерами или дюбелями на столбе.

Готовая калитка может навешиваться на опоры, после чего проверяется работоспособность замка при его наличии. Для того, чтобы предотвратить открывание установленной конструкции в две стороны, на противоположную опору нужно приварить ограничитель в виде уголка. Притворные планки позволяют также прикрывать зазоры, расположенные между стойками калитки и отделочным полотном.

Особенности изготовления ворот из профлиста с калиткой своими руками

Ворота с калиткой из профилированного настила относятся к категории бюджетных моделей, а их самостоятельное изготовление не занимает слишком много времени и не требует большого расхода материалов. Важно грамотно произвести разметку и правильно подойти к вопросу выбора строительного материала. Для столбов берётся профильная сварная труба 80х80 мм, с толщиной стенки 3,0 мм. Опоры вкапываются ниже уровня глубины промерзания грунта, выставляются строго вертикально и заливаются стандартным бетонным раствором. Монтажные работы по установке ворот с калиткой производятся после того, как бетон наберёт примерно 50% уровня прочности.

Для создания створок и калитки используется профильная труба разного сечения, что определяется силой ветра и размерами воротного пролета. Оптимальным вариантом является сечение в 60х40 мм или 40х20 мм. Перед проведением всего объёма работ, включая нарезку на отрезки и сварку, поверхность металла нужно подготовить, сняв всю ржавчину при помощи болгарки с металлической щеткой. Затем выполняется обработка грунтовкой «Антиржавчина» и окрашивание.

Как выбрать профнастил (видео)

После высыхания краски нужно собрать раму в соответствии со схемой и выполнить облицовку металлопрофильными листами. Крепление листов осуществляется оцинкованными саморезами, которые вкручиваются с расстоянием «через волну».

Профлисты не боятся коррозии и выглядят очень привлекательно, а при отсутствии значительных повреждений антикоррозионного слоя, конструкции из такого материала сможет прослужить не менее полувека. Тем не менее, для создания долговечной и максимально эстетичной калитки и ворот, нужно правильно выбрать строительный и отделочный материал, а также придерживаться всех требований и основ технологии строительства.

Как сделать калитку в заборе из профлиста: практические советы

Благодаря практичности, приемлемой стоимости и простоте монтажа, профнастил часто выбирают для изготовления калиток. Однако мало знать, как сделать калитку в заборе из профлиста, чтобы она получилась красивой и прослужила не одно десятилетие. Необходимо ещё правильно выбрать тип материала и вид изделия.

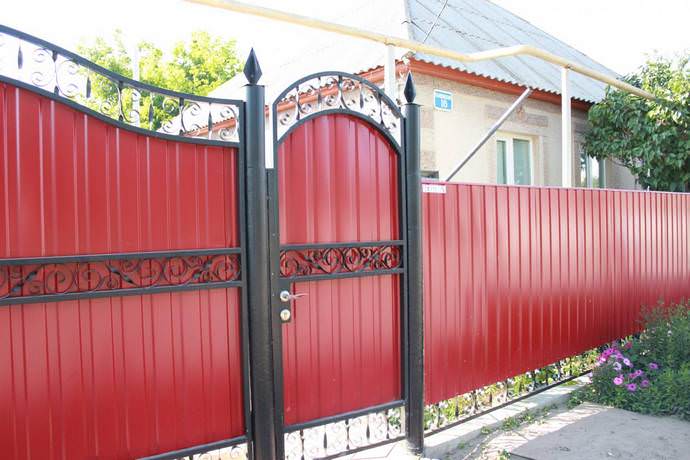

Какой материал выбрать: фото калиток из профнастила

Профильные листы выпускаются нескольких типов, поэтому для подбора варианта, соответствующего конкретным условиям, следует ознакомиться с их характеристиками. Каждый тип имеет буквенное обозначение с определенной последовательностью чисел. Числа в порядке следования показывают высоту гофры, толщину материала, ширину, его длину в миллиметрах.



Буквой Н обозначается несущий тип. Это самый прочный вариант. Его нередко применяют в качестве кровельного материала. Листы этого типа изготовляются из самого толстого металла с высокой гофрой, которая обеспечивает жесткость материала.

Буквы НС означают стеновой несущий тип. Это универсальный материал с меньшей толщиной. Он используется для перекрытия крыш, облицовки стен, а также в различных строительных конструкциях, включая ограждения и калитки.

Буквой С обозначен стеновой материал с привлекательным внешним видом. Он самый тонкий с невысокой гофрой и небольшой площадью. Предназначен для отделки стен. Однако иногда используется для ограждений, реже как кровельный материал.

Как правило, при самостоятельном изготовлении заборов, ворот и калиток из профнастила предпочтение отдается эстетическим соображениям, поэтому чаще выбирается тип С. Для придания изделию законченного вида нужно подобрать соответствующую окантовку. При существующем разнообразии расцветок не составит труда подобрать даже требуемый цвет шляпок саморезов.

Определение размеров калитки

Поскольку профлист является сплошным, конструкцию из него можно сделать только глухую. По форме калитки из профнастила могут быть прямоугольными или в виде арок. Следует учитывать, что арочный вариант более сложен в изготовлении. Обычно калитка выполняется как отдельная конструкция, но если в ограждении есть ворота, то ее нередко встраивают в них.

Оптимальной шириной считается 1 м. Конечно, можно сделать ее шире, но тогда придется усиливать конструкцию дополнительными элементами, что приведет к увеличению ее веса. Соответственно придется устанавливать усиленные опоры и навесы. Специалисты не рекомендуют выбирать высоту более 2 м. В случае необходимости изготовления более высокой конструкции опоры для усиления надо соединить поверху с помощью перемычки. Чтобы сооружение выглядело гармонично, при выборе размеров следует исходить из высоты забора.

Необходимый набор инструментов и материалов

При самостоятельном изготовлении потребуется:

1. Угольник строительный необходимый для проверки углов рамы.
2. Сварочный аппарат с комплектом электродов.
3. Отвес или длинный уровень для контроля вертикальности опор.
4. Садовый бур или лопата для подготовки ямок под столбы.
5. Электродрель или шуруповерт (лучше аккумуляторные) для сверления отверстий и закрутки саморезов. Также потребуется сверло, соответствующее диаметру шурупов, насадка под их головки.
6. Шлифовальная машинка с отрезными дисками. При ее отсутствии — ручная ножовка по металлу.
7. Для разметки надо запастись рулеткой, чертилкой, маркером, мелом.
8. Профлист выбранного типа.
9. Профильные трубы для столбов и рамы.
10. Саморезы с головками нужного цвета.
11. Лак или краска.
12. Петли или навесы.
13. Замок нужного типа.

Как сделать калитку из профлиста: последовательность действий

Изготовление калитки для забора из профлиста включает в себя несколько этапов. Каждый из них будет рассмотрен ниже.

Установка столбов

В зависимости от вида ограждения производится подбор материала для опор. Для деревянных и металлических заборов опоры делаются из профильных металлических труб сечением 80х80 м. Для кирпичных и каменных изгородей стойки делаются кирпичными или бетонными со вставленной внутрь трубой. Для установки металлических столбов надо выкопать ямы глубиной до 1 м с размерами 0,3х0,3 м. При плотном грунте глубину можно уменьшить до 0,7 м. На дно ям насыпается мелкий щебень с песком, насыпь утрамбовывается. Затем строго вертикально устанавливаются опоры, а ямы заливаются бетоном. Через неделю, когда он достаточно окрепнет, можно продолжить работы.

Перед установкой к нижней части столбов, для повышения устойчивости, надо приварить пластину из металла.

Монтаж опор из кирпича несколько сложнее. Для них необходим основательный фундамент. Предположим, что сечение столба составляет 0,39х0,39 м, тогда размеры фундамента должны быть 0,5х0,5 м с заглублением ниже точки промерзания грунта. Как правило, для увеличения прочности, внутрь закладывается стальная труба. При кладке кирпичных столбов не следует забывать о закладных деталях, которые монтируются в опоры для дальнейшего крепления к ним петель посредством сварки .

Сборка каркаса

Проще всего изготовить каркас из дерева. Он получается лёгким и обойдется дешевле. Наиболее часто его делают из бруска размером 4х4 см или 3х4 см. Иногда используются бруски большего сечения и даже доски толщиной до 2,5 см.

Однако более популярен металлический вариант из профилированной трубы размером 2х2 см, так как он прочнее деревянного и не столь привередлив к уходу. Такой каркас почти незаметен на фоне профнастила, на нем проще закрепить замок любого вида. Немаловажно также то, что приваренные навесы не провисают. Маленьким недостатком можно считать необходимость применения сварки. Однако, обычно решение этой проблемы не вызывает затруднений.

Сварка каркаса для калитки осуществляется на подготовленной площадке с ровной поверхностью, чтобы каркас получился без перекосов. Трубы, для повышения жесткости и прочности, стыкуются под углом 45°. Пока каркас не обшит, к нему привариваются навесы и пластина для крепления запора. Если после заливки опоры бетоном прошло более 2 дней, на неё тоже можно приварить ответные части навесов. На готовом каркасе надо зачистить сварочные швы, нанести антикоррозионное покрытие, загрунтовать, покрасить.

Если строится калитка больших размеров, то стыки каркаса необходимо усилить треугольными косынками, приварив их к смежным элементам.

Как обшить каркас профлистом

Для получения максимально возможной привлекательности обшивку следует производить одним цельным листом. Возможно, чтобы подобрать нужный размер придеееется побывать в нескольких магазинах. Для резки профнастила можно использовать только ножовку или ножницы, но не болгарку, так как она выжигает защитный слой, что приводит к появлению ржавчины. Саморезы вкручиваются обязательно в гребни волн без сильного пережима резиновых прокладок. Иначе излишняя деформация вызовет потерю эластичности, а затем растрескивание.

Фиксация профлиста производится в следующем порядке:

1. Лист размечается в соответствии с габаритами рамы и лишнее по длине отрезается. Излишек ширины отрезать не надо — он будет служить притвором.
2. Полученную панель необходимо сразу закрепить по углам, чтобы она не сдвигалась при дальнейших действиях.
3. По периметру саморезы закручиваются на расстоянии 25-30 см друг от друга.
4. Если планируется установка внутреннего запора нужно заранее, ещё до крепления, разметить и раскроить лист.
5. К косым элементам рамы лист достаточно прикреплять одним саморезом посредине.
6. Теперь можно навесить створку на столб, если с момента его бетонирования прошло не менее недели, и устранить изъяны, при их обнаружении. Поверху и понизу калитки можно сделать окантовку из уголков, закрепив их саморезами. После чего вопрос как обшить каркас профлистом можно считать решенным.

Установка замка

В принципе можно использовать любой подходящий тип замка. Но поскольку он будет использоваться на улице, где далеко не тепличные условия он должен быть предназначен для наружного применения. В зависимости от способа установки замки могут быть накладными и врезными. Оптимальная высота установки 0,9 м.

Не следует выбирать замки сложной конструкции, так как они будут часто ломаться. Массивные запоры, выбранные для солидности, могут вызвать деформацию профнастила.

Накладные размещают на внутреннюю сторону таким образом, чтобы крепежное отверстие замка попало на среднюю поперечину рамы. Основная часть может располагаться выше или ниже ее. Отверстия в профнастиле для скважины ключа и ручки высверливаются сверлом и доводятся до нужной формы с помощью шарошки. Крепится замок болтами, которые вворачиваются в подготовленные на поперечине и приваренной к ней пластине отверстия с резьбой.

При установке малогабаритных замков они вставляются в боковую стойку рамы. Для этого в ее стенке нужно вырезать паз, и просверлить отверстия для крепления. Паз в опорном столбе вырезается болгаркой и зачищается напильником. После опробования замка этапы изготовления калитки заканчиваются.

Правила ухода за калитками из профлиста

Необходимость периодической очистки калиток от грязи ни у кого не вызывает возражений. Но пользоваться для этого растворителями не следует, так как они заодно удалят защитный слой профлиста. Мыльного раствора вполне достаточно.

Замок и навесы необходимо регулярно смазывать машинным маслом или солидолом. Иначе они могут заклинить, тогда на территорию участка придётся попадать с помощью штурмовых лестниц.

Все металлические элементы конструкции необходимо ежегодно красить. Профлист, благодаря защитному слою, в этой процедуре не нуждается.

Зная, как сделать калитку в заборе из профлиста и обладая навыками сварочных работ, можно не только сэкономить на услугах мастера, но и создать свой маленький шедевр. Чтобы не было конфуза после завершения работы, необходимо сразу определиться в какую сторону она будет открываться. Разнообразные калитки из профнастила, фото и видео которых размещены в статье, подскажут идею оформления.

Ворота из профнастила своими руками чертежи, схемы, инструкция

Содержание статьи:

• 1
  Установка ворот из профнастила своими руками
• 2
  Реальный пример изготовления ворот из профлиста
• 3
  Проекты ворот из профлиста

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

Определение гофрированного картона от Merriam-Webster

Чтобы сохранить это слово, вам необходимо авторизоваться.

cor · ru · gate | \ ˈKȯr-ə-ˌgāt, ˈkär- \

переходный глагол

: для формирования или формирования морщин или складок или чередующихся гребней и канавок : борозды

Примеры волнистости в предложении

Недавние примеры в Интернете На фотографиях Себуумы и другого беженца, отправленных агентству Рейтер из лагеря, были видны дыры, пробитые в стенах домов из гофрированного железа марки .- NBC News , «Лесбиянки, геи живут в страхе перед нападениями в лагере кенийских беженцев», 28 апреля 2020 г. С 1885 года жители Бери, рыночного городка с населением 190 000 человек на северной окраине Манчестера, собрались у этого куска из красного кирпича и гофрированный утюг смотреть их местная бригада. — The Economist , «Футбол знаменует границу между победителями и проигравшими в Англии», 29 февраля 2020 г. Некоторые работы содержат необычные текстуры и отпечатки обгоревшего дерева, гофрированного картона или мешковины.- Ричард Чанг, Daily Pilot , «Выставка Руфино Тамайо раздвигает границы печати в музее Бауэрса», 10 октября 2019 г. Урок только что начался в школе Precious Talent Top School в Найроби, столице Кении, когда здание, построенное из гофрированный металл и дерево рассыпались около 7:30 утра, сообщает Associated Press. — Рэйчел Десантис, PEOPLE.com , «По крайней мере, 7 детей погибли, 64 получили ранения после обрушения школы в Кении», 23 сентября.2019.Кроме того, некоторые дамбы изготовлены из вертикальной гофрированной стали , что не соответствует требованиям, заявили официальные лица. — Фил Дил, Сан-Диего Union-Tribune , «Новая федеральная карта показывает повышенную опасность наводнений в Дель-Мар», 14 июля 2019 г. В центре Чарльстона магазины и рестораны были заколочены деревом и гофрированным металлом , и около 830 000 человек были под обязательным приказом об эвакуации на побережье Южной Каролины.- Anchorage Daily News , «Дориан, возвращается к урагану категории 3, подкрадывается к побережью США», 5 сентября 2019 г. Вдоль Кинг-стрит в историческом Чарльстоне, штат Южная Каролина, были заколочены десятки магазинов и ресторанов, обычно заполненных туристами, фанера и гофрированный металл на окнах и дверях, поскольку подверженный наводнениям центр города готовится к паводку. — Марко Альварес, Washington Post , «Число погибших в результате урагана на опустошенных Багамах возросло до 20», 5 сентября.2019 Вдоль Кинг-стрит в историческом Чарльстоне, штат Южная Каролина, десятки магазинов и ресторанов, обычно заполненных туристами, были заколочены, фанера и гофрированный металл закрывали окна и двери, поскольку подверженный наводнениям центр города готовился к паводку. — Марко Альварес, , время , «Число погибших от урагана Дориан на опустошенных Багамах достигает 20», 5 сентября 2019 г.

Эти примеры предложений автоматически выбираются из различных источников новостей в Интернете, чтобы отразить текущее использование слова «гофрированный».«Мнения, выраженные в примерах, не отражают мнение компании Merriam-Webster или ее редакторов. Отправьте нам отзыв.

Подробнее

История и этимология гофрированного материала

Latin corrugatus , причастие прошедшего времени corrugare , от com- + ruga морщинка; вероятно, сродни литовскому raukas морщинистый — более грубый

Узнать больше о гофрированный

Процитируйте эту запись

«Гофрированный.” Merriam-Webster.com Dictionary , Merriam-Webster, https://www.merriam-webster.com/dictionary/corrugate. По состоянию на 12 августа 2020 г.

MLA Chicago APA Merriam-Webster

Комментарии к гофрированному картону

Что побудило вас поискать гофрированный материал ? Сообщите, пожалуйста, где вы это читали или слышали (включая цитату, если возможно).

.

определение гофрированного по The Free Dictionary

В течение восьми часов широкий лоб шейха Императорского Чибука был изрезан свидетельствами глубоких размышлений: он подсчитывал шансы на войну. от его прямых лучей одна или две жестяные крыши и гофрированные цинковые домики загорелись, несколько брезентовых палаток ослепили глаза, а белый лесной загон сценического офиса и гостиницы невыносим.Его спина была гофрирована и украшена неуклюжими выступами, и кое-где ее покрывала зеленоватая корка. Над грядами рифленых железных крыш выглядывали мачты и воронки кораблей. как, сморщив озадаченный брови, он обратился к стюарду: Она отбросила чай, ложку и все такое, и снова села в кресло в домашнем животном; лоб ее сморщился, а красная нижняя губа выпятилась, как ребенок, готовый плакать. Я был поражен большим ярко-алым пятном на земле и, подойдя к нему, обнаружил, что это своеобразный грибок, разветвленный и гофрированный. как лиственный лишай, но при прикосновении растворяется в слизь; а потом в тени пышных папоротников я наткнулся на неприятную вещь — мертвое тело кролика, покрытое блестящими мухами, но еще теплое и с оторванной головой.Пока я говорил, он продолжал смотреть в окно и не отвечал, но, ужаленный воспоминаниями, которые пробудили мои слова, топнул ногой по полу, стиснул зубы и сморщил лоб, как под действием острой физической боли. Оратор освежился, несколько раз вытер морщинистый лоб слева направо носовым платком, сложенным в блокнот, и сосредоточил все свои возрожденные силы в насмешке великого презрения и горечи. Мисс Сара Покет, за которой я теперь наблюдал. Быть маленькой сухой коричневой гофрированной старухой с маленьким лицом, которое могло быть сделано из скорлупы грецкого ореха, и большим ртом, как у кошки, без усов, поддержала эту позицию, сказав: «Нет, действительно, моя дорогая.Хаундсдич Уэнсдей встретился с «Манчестер Юнайтед» в «Кристал Пэлас», и почти два часа пот агонии непрерывно струился по морщинистым лбам патриотов на трибунах. Леттерблер приложил ручку ручки к своему большому морщинистому носу и смотрел вниз. с выражением, используемым добродетельными пожилыми джентльменами, когда они хотят, чтобы их младшие поняли, что добродетель не является синонимом невежества. ,

гофрированный — γγλοεληνικό Λεξικό WordReference.com

От глагола гофрированный : (⇒ сопрягать)

гофрированный — это: ⓘЩелкните инфинитив, чтобы увидеть все доступные изменения

v прошедший глагол , прошедший простой : Прошедшее время — например, «He » видел человек «. «Она смеялась ».

v past p глагол, причастие прошедшего времени : Форма глагола, используемая описательно или для образования глаголов — например, « заперта, дверь», «Дверь была заперта , .»

Англо-греческий словарь WordReference © 2020:

Κύριες μεταφράσεις
рифленый прил. прилагательное : Описывает существительное или местоимение — например, «девушка ростом », «интересная книга », «большой дом ».	(с гребнями)	αυλακωτός, πτυχωτός επίθ επίθετο : Περιγράφει το ουσιαστικό που συνοδεύει, π.χ. ψηλός ντρας, καλός καιρός κλπ, και αλλάζει ανάλογα με το γένος, π.χ. καλός, καλή, καλό
	Порезала руку по грубому гофрокартону.

Англо-греческий словарь WordReference © 2020:

Κύριες μεταφράσεις
рифленый [sth] ⇒ vtr переходный глагол : Глагол, принимающий прямое дополнение — например, « Say something.«« Она нашла кота ».	(сложить зигзагообразно)	πτυχώνω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα μεαθα μου κλπ.
	( καθομιλουμένη )	ζαρώνω ρ μ ρήμα μεταβατικό : Συνδυάζεται πάντα με αντικείμενο, π. θέλω να μήλο , αγαπάω τα παιδιά μου κλπ.

Англо-греческий словарь WordReference © 2020:

Σύνθετοι τύποι: гофрированный | гофрированный
гофрированное железо	(металл)	αυλακωτή λαμαρίνα επίθ + ουσ θηλ

Ο ρος ‘ гофрированный ‘ βρέθηκε επίσης στις εγγραφές:

Протяженность номера:

,
