Как сделать гараж из труб своими руками svoimy-rukami.ru

Количество современных строительных материалов позволяет построить помещение для автомобиля любой сложности и размеров. Гаражи могут быть стационарные, построенные на монолитном фундаменте из кирпича или шлакоблоков, а могут быть разборные, построенные из дерева или металла.

Одним из самых лёгких и быстро возводимых конструкций является гараж из трубы. По сути, это только каркас из металлической профильной трубы, который может быть обшит различными видами материалов, начиная от металлических листов и заканчивая сип панелями.

В этой статье мы расскажем, как построить гараж своими руками из металлической трубы.

Интересные статьи:

Преимущества и недостатки гаража из труб

Каркасная технология строительства различных зданий и сооружений широко распространена как в жилищном и промышленном строительстве, так и при возведении вспомогательных объектов, к которым можно отнести и гаражные постройки.

У каркасной технологии строительства, при использовании металлических профилированных труб, есть свои достоинства и недостатки, которые определяют возможность использования таких конструкций, в тех или иных условиях выполнения строительно-монтажных работ и эксплуатации готового объекта строительства.

Плюсами данной технологии являются:

  • Относительно низкая стоимость строительства, в сравнении с вариантами, когда используется кирпич, бетон или сендвич-панели.
  • Малые сроки выполнения строительно-монтажных работ.
  • Возможность выполнения работ своими руками.
  • Отсутствие необходимости в привлечении специальной строительной техники.
  • Продолжительные сроки эксплуатации.
  • Все сезонность выполнения работ.
  • Отсутствует эффект усадки строительных конструкций.
  • Малые трудозатраты.
  • Отсутствует необходимость в сооружении сложных и дорогих фундаментов.

Недостатками можно считать:

  1. Сложность самостоятельной разработки узловых соединений, обеспечивающих необходимую прочность и жесткость конструкции.
  2. Стоимость каркаса, изготовленного из профильной трубы, выше стоимости аналогичной конструкции, изготовленной из дерева.
  3. Каркас, изготовленный из металла, требует качественной теплоизоляции, т.к. металлический профиль является «мостиком холода».

Необходимые инструменты и материалы для изготовления гаража из труб

Когда проект (эскиз) разработан, следующим этапом выполнения работ, будет приобретение выбранных материалов и подготовка необходимого инструмента.

Для монтажа фундамента, в зависимости от его конструкции, понадобится кирпич и цементный раствор, бетон, винтовые сваи или ж/б плиты.

Для изготовления каркаса – металлическая профильная труба сечением 100х100, 100х80, 60х60 и 60х40 мм, а также листовой металл толщиной 4,0 мм.

Для обшивки каркаса – листы ОСБ, фанера или профилированный металлический лист, а также вагонка и сайдинг.

Для утепления – минеральная вата или пенопласт, для гидроизоляции – рубероид.

Для выполнения работ понадобятся: сварочное оборудование, углошлифовальная машинка («болгарка»), шуруповерт, слесарный инструмент и крепежные элементы.

Подготовка чертежа к постройке гаража из труб

Не стоит пугаться лично взяться за постройку гаража. Начинается все с подготовки чертежа. В своих расчетах необходимо учитывать два фактора:

  • Наличие свободного места под строение.

На предполагаемом участке нужно определить сколько метров можно отвести под гараж, чтобы он не мешал проходу или проезду. Учитывается свободный заезд машины в гараж. Имеющиеся коммуникации в земле (проходящая труба водопровода или канализации) не должны оказаться под строением.

  • Размеры автомобиля и свои потребности в отношении гаража.

Вокруг машины должно оставаться достаточно места для прохода или ремонта. Часто гараж становится «кладовкой», куда выносят старую мебель, велосипед и другие, редко используемые вещи. Если строение будет недостаточно вместительным, то скоро станет неудобным и тесным. Лучше всесторонне учесть дальнейшее использование.

Исходя из имеющегося места и личных потребностей, выводятся габариты конструкции. Их следует обозначить на чертеже. Существуют две популярные модели каркасных гаражей. Это прямоугольный с односкатной крышей (без чердака), и прямоугольный с двухскатной крышей (с чердаком при желании).

Они имеют стандартные размеры, но могут быть увеличены или уменьшены при необходимости. Гараж из профильной трубы односкатный часто изготавливают:

  • в длину — 6000 мм;
  • в ширину — 3500 мм;
  • высота верхнего края — 2900 мм;
  • нижнего края — 2450 мм.

Вариант с двухскатной крышей строят по таким же параметрам, только высота до потолка составляет 2500 мм, а далее 1000 мм до верхней точки конька.

Фундамент для гаража из труб

Самое важное, на что стоит обратить внимание, строя гараж из профильной трубы своими руками – чертежи. Так, фундамент выполняется как раз после подготовки чертежа. Профиль сравнительно легкий, поэтому сооружать основательный фундамент необязательно. Для основания подходят:

  • Железобетонная плита. Это наиболее надежный, но и наиболее затратный вариант. Для устройства основания потребуется несколько плит, площадь которых должна превышать площадь основания постройки. Перед установкой площадка должна быть выровнена, а также должен быть подготовлен котлован и уложена песчано-гравийная подушка. На подготовленное основание кладутся плиты.

  • Монолитная армированная стяжка. Это более доступный по цене вариант, который хорошо подходит для каркасных построек.

  • Свайный фундамент. Оптимальный вариант для каркасного гаража.
  • Тротуарная плитка. Бюджетное основание. Осуществляется бетонная стяжка площадки, а на нее выкладывается тротуарная плитка.

Важно! Готовя фундамент для строительства гаража из профильной трубы своими руками, помните, что он должен возвышаться над уровнем земли примерно на 20 см, чтобы помещение было защищено от влаги.

Стены для гаража из труб

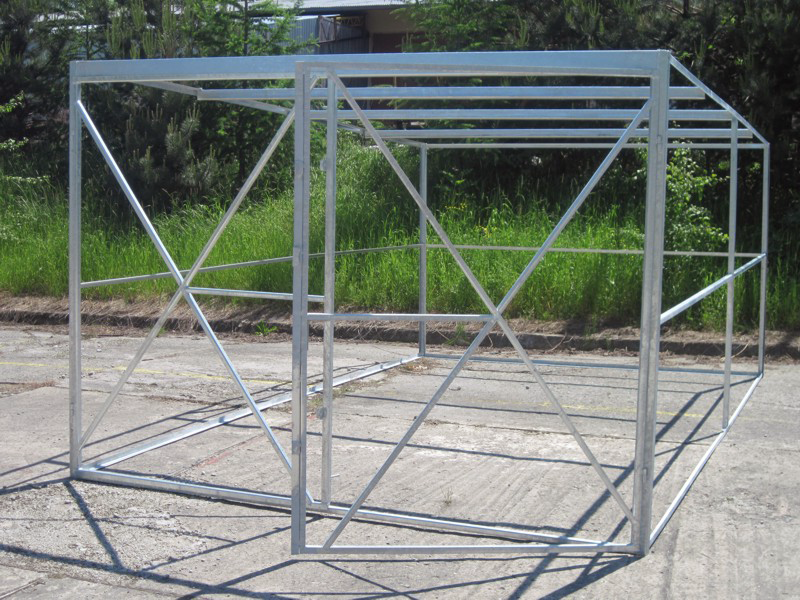

После устройства фундамента можно переходить к сборке каркаса стен. Она осуществляется следующим образом:

  • Профиль кладется на подготовленное основание и по периметру закрепляется;
  • Устанавливаются и закрепляются вертикальные опоры. Они соединяются между собой горизонтальными элементами;
  • Выполняется верхняя обвязка. При этом важно учесть тип будущей крыши. Для односкатной крыши одну сторону каркаса нужно сделать ниже другой.
  • На горизонтальные элементы сверху крепится несущий профиль.

На этом сборка каркаса завершена.

Здесь вы найдете варианты изготовления гаража из дерева своими руками

Обшивка каркаса и установка ворот

После завершения монтажа каркаса производится установка ворот. Лучшим вариантом для такого типа гаражей будет установка секционных или роллетных ворот механического типа, как показано на фото ниже.

Установка ворот производится намного легче, пока ещё не установлена наружная обшивка. По окончанию установки ворот начинается обшивка каркаса облицовочным материалом.

Создавая гараж из профильной трубы, чертеж должен предусматривать небольшой выпуск кровельного материала крыши за наружные стены гаража, для того, чтобы дождевая или талая вода не стекали по стенам на фундамент. Рекомендуется по краю крыши установить специальные отливы, которые будут отводить дождевую воду в специальный резервуар для дальнейшего её использования в бытовых нуждах или для мойки автомобиля.

Для наружной облицовки можно использовать сайдинговые панели или профнастил. Для укладки сайдинговых или пластиковых панелей потребуется обшивка каркаса плитами OSB, которые будут не только служить основой для облицовочного материала, но и выступят в роли дополнительной звуковой и теплоизоляции.

Металлический каркас даёт возможность владельцу гаража развивать фантазию по собственному усмотрению и использовать для декорации различные виды материалов. В заключение предлагаем просмотреть видео материал о строительстве каркасного гаража

Монтаж кровли гаража из труб

Крыша может быть двускатной или односкатной. Односкатный вариант – более простой в исполнении. Для её выполнения одна стена каркаса делается ниже другой. Затем обе стороны соединяются поперечным профилем и покрываются выбранным материалом для кровли.

Если же планируется двускатная крыша, то отдельно необходимо выполнить фермы. На стандартный гараж потребуется около 3-4 ферм. Они монтируются к каркасу после его сборки, а затем также покрываются выбранным материалом.

Важно! Выбор материала для кровли очень важен. Например, выбирая профнастил, учтите, что при обшивке стык листов должен совпадать с ребром жесткости, чтобы конструкция получилась надежной и прочной.

Если вы планируете построить простой и дешевый гараж из профильной трубы своими руками, то лучше всего остановится на односкатной крыше, обшитой профнастилом, как и другие элементы каркаса.

Утепление гаража из труб

Показатели теплоизоляции у тонких стен из металла довольно низкие. Поэтому, если вы строите гараж из профильной трубы своими руками, позаботьтесь о его утеплении. Для утепления применяют минеральную вату, пенополистирол, пенопласт и другие материалы. Доступный по цене, безопасный и эффективный вариант – это утепление минеральной ватой. Оно осуществляется следующим образом:

  • Каркас обтягивается гидроизоляционным материалом. Это может быть обычный по
  • лиэтилен или специальные полимеры. Крепится гидроизоляция с помощью клея или на саморезы с пластиковыми шляпками;
  • На гидроизоляцию вертикально крепится обрешетка;
  • Между частями обрешетки укладывается минеральная вата;
  • Затем сверху конструкция укрывается еще одним слоем гидроизоляции;
  • Выполняется внутренняя обшивка гаража с помощью фанеры, пластика, гипсокартона.

Таким образом, вы получите эстетичный, практичный и очень удобный гараж без лишних затрат! Если хотите узнать больше о том, как построить гараж из профильной трубы своими руками, видео вам помогут.

Узнаем как соорудить каркасный гараж из профильной трубы своими руками: чертежи, фото

Гараж из профильной трубы своими руками можно возвести в короткое время. Сегодня такая конструкция является наиболее популярной. Внутри можно обустроить смотровую яму, для выполнения которой применяются бетонные блоки. Основание можно создать в виде ленточной конструкции, так как сам гараж имеет незначительный вес. Пол удобнее выполнить с помощью стяжки из влагоотталкивающего бетона. После сборки стен из профильной трубы их можно обшить с двух сторон профилированными стальными листами. Их использование удобно тем, что в полученном между ними пространстве можно уложить утеплитель. Для этого можно применить каменную вату или минеральную ее разновидность, пенополиуретан, а также полистирольные плиты.

Строительство фундамента

Если вы решили выстроить гараж из профильной трубы своими руками, то следует начать с разметки территории. На подготовленной площадке будет возводиться мелкозаглубленный фундамент, ширина ленты которого составит предел от 20 до 30 сантиметров. Его высота должна быть равна примерно 40 сантиметрам. Первоначально нужно срезать грунт на глубину 0,5 метра. Площадку необходимо тщательно выровнять и засыпать песком, который после предстоит утрамбовать, полив водой.

На месте ямы следует подготовить котлован, нужно произвести работы таким образом, чтобы ширина подготовленной ямы оказалась больше ширины конечной смотровой ямы. По периметру должен остаться зазор в метр. На его дно засыпают песок и трамбуют по вышеописанной методике. Если на участке высоко протекают грунтовые воды, то вокруг смотровой ямы выполняется дренаж, трубы выводятся в естественный водоем, вместо которого может быть и система канализации.

Выстраивая гараж из профильной трубы своими руками, нужно сделать разметку фундамента по периметру постройки. Стенки смотровой ямы следует обозначить колышками и шнуром. Ленточный фундамент следует выполнить с использованием бетонных блоков, укладка которых ведется на цементно-песчаный раствор. Стенки ямы изготавливаются из кирпича или тех же блоков. После застывания раствора можно выполнить гидроизоляцию стенок ямы с внешней стороны, используя рулонные материалы или мастику, сделанную на основе битума. А затем мастер производит обратную засыпку песком.

Обустройство полов

Полы можно выполнить из бетона, для этого грунт выравнивается, после засыпается песком до уровня 10 сантиметров ниже стенок ямы. По периметру пола нужно к стенам нужно укрепить специальную демпферную ленту, которая требуется, чтобы исключить деформацию материала при изменениях температуры. Песок трамбуется, на него укладывается гидроизоляция, таким образом, чтобы она заходила на стенки фундамента на 15 сантиметров. В качестве гидроизоляции можно использовать рубероид, рулонные материалы или прочную пленку.

Если вами будет возводиться гараж из профильной трубы своими руками, то далее предстоит уложить арматурную сетку с шагом в 15 сантиметров, после следует приступать к заливке бетонной стяжки. Ее поверхность выравнивается правилом. К ингредиентам бетонного раствора можно добавить модифицирующие вещества, которые будут увеличивать гидростойкость и пластичность. Сюда можно отнести смеси для проникающей гидроизоляции, полимерный наполнитель или жидкое стекло. Поверхности пола необходимо дать просохнуть в течение 3 недель, в этот период не следует нагружать основание.

Возведение каркаса

Для проведения работ нужно подготовить ножницы по металлу, саморезы, шуруповерт, рулетку. Достаточно часто домашние мастера сегодня выполняют каркасный гараж из профильной трубы своими руками. Для этого элементы скрепляют с помощью саморезов. Однако первоначально материал разрезают по размерам, а после укладывают на ровной поверхности. Это позволит создать боковую стенку, укрепив заготовки между собой. Вертикальные стойки должны быть ориентированы таким образом, чтобы между ними было расстояние, равное ширине листа металлопрофиля. Затем между главными элементами располагаются еще три стойки, расстояние между ними должно быть равно примерно 50 сантиметрам. Для того чтобы проанализировать, перпендикулярны ли углы, нужно сравнить между собой диагонали каркаса. По такой же технологии следует собрать вторую боковую стенку.

Методика проведения работ

Стенки каркаса будут иметь определенную форму, которая зависит от крыши. Если она односкатная, то заднюю стенку необходимо выполнить в виде прямоугольника. Для обустройства двухскатной крыши к прямоугольной стене укрепляется фронтон. Когда изготавливается каркас гаража из профильной трубы своими руками, переднюю стенку нужно выполнить из двух частей, одна из них будет иметь вид прямоугольной рамы для ворот, тогда как другая будет являться фронтоном.

Стойки рамы усиливаются с использованием трубы. Каркас ворот изготавливается из тех же элементов, которые лежат в основе гаража. Они должны иметь вид прямоугольников одинакового размера, стянуть их между собой по диагонали нужно с помощью ребер жесткости. Каркас первоначально собирается на готовом фундаменте, стенки скрепляются между собой саморезами. Дополнительно фиксировать конструкцию необходимо уголками, дюбель-гвоздями или саморезами. Как только цементный раствор застынет, можно приступать к гидроизоляции стенок смотровой ямы с внешней стороны. Затем выполняется засыпка.

Строительство крыши

Гараж из профильной трубы своими руками с односкатной крышей выполняется по определенной технологии. На следующем этапе она предполагает обустройство системы кровли. Для этого можно использовать балки, толщина которых соответствует толщине стен. Для стропил можно использовать 70-сантиметровые бруски, заполняя пустоты между ними материалом, который лежит в основе гаражной коробки. Мауэрлат жестко фиксируется к стене, при этом следует применить анкерные крепления. Перед тем как вами будут установлены подпорные балки, а иначе – стропила, рабочая поверхность выравнивается и защищается от влаги. Для этого можно использовать рубероид.

После того как пояс будет обустроен, на балках отмечаются места вхождения стропил, после можно вырезать гнезда под их монтаж. Пазы обрабатываются защитными средствами, а после стропила укладываются в подготовленные гнезда, их концы должны выступать за предел мауэрлата на 40 сантиметров. Крепление элементов к балке производится анкерными болтами и скобами, которые скручиваются для прочности медной проволокой.

Для справки

Если возводится гараж из профильной трубы своими руками под КамАЗ, то методика проведения работ остается той же, однако при этом длина подпорных балок может оказаться больше 4,5 метров. При этом понадобятся подпоры. Обрешетку для монтажа кровли нужно будет набить из тонких брусков, которые располагаются перпендикулярно, по отношению к несущей конструкции, сверху гидробарьера. В зависимости от того, насколько тяжелым будет кровельный материал, вы должны будете определить шаг расположения элементов обрешётки.

Обшивка стен

Если вами будет изготавливаться гараж из профильной трубы своими руками, фото таких построек рекомендуется рассмотреть заранее. Это позволит вам исключить ошибки. Для утепления нужно подобрать материал требуемой толщины, которая обычно составляет предел от 5 до 10 сантиметров. На стойки следует зафиксировать поперечные рейки, а после можно переходить к укладке теплоизоляции в промежутки между стойками. Поверх утеплителя следует зафиксировать паровлагоизоляционную пленку. Отделка производится из металлических профилированных листов, которые фиксируются саморезами.

Заключение

Если вами будет выстраиваться гараж из профильной трубы своими руками, чертежи, представленные в статье, рекомендуется рассмотреть. Они позволят понять, что по данной технологии можно возвести и совсем легкий гараж из профнастила без утепления и смотровой ямы. Он обойдется значительно дешевле.

Гараж из сэндвич-панелей

Конструктор гаража

введите параметры

Спасибо за информацию!

Наши менеджеры прекрасно разбираются в технологии, бесплатно приедут, проконсультируют, проведут замер и рассчитают лучший для вас вариант

Гараж состоит из прочного металлического каркаса, на котором крепятся настенные и кровельные сэндвич-панели, а также: секционные ворота; двери; окна.

Каркас изготавливается из профильной трубы, сечение которой определяется прочностным расчётом на несущую способность колонн и ферм. Для стандартных гаражей используется квадратная труба 60х60 мм.

Для правильного выбора толщины сэндвич-панедей следует учитывать климатические особенности региона. Для Западной-Сибири мы рекомендуем толщину 100 мм для стеновых и 150 мм для кровельных панелей, они надёжно сохраняют тепло, и отлично выглядят!

Вы можете подобрать любой цвет гаража и отдельных его элементов по своему вкусу. А также заменить крышу на односкатную в любую сторону. Увеличить конструкцию на размер необходимых хозяйственных помещений.

Простая экономика

Какой фундамент выбрать для гаража из сэндвич-панелей?

Утеплитель не усваивается животными и микроорганизмами, поэтому не используется ими в качестве корма и не создает питательной среды для грибков и бактерий

Не заводятся насекомые и грызуны

Низкие нагрузки на фундамент

Первичная консультация, разработка чернового эскиза

Подписание договора, выезд на бесплатный замер (при необходимости). Разработка монтажной схемы

Сроки и порядок работ

Экономно

Гараж из сэндвич-панелей обходится дешевле других материалов

Быстро

Строительство гаража и уборка участка занимают в среднем от 4 до 6 дней

Надежно

Каркас гаража выдерживает нагрузку минимум 180 кг на квадратный метр

Без нервов

Ваше присутствие на стройке не требуется, мы сами организуем работы и доставку материалов

Благодаря крепкости конструкции вода никак не попадет внутрь

Защищены от попадания влаги

При рохождении звука через сэндвич-панель  с эффективным утеплителем, происходит снижение уровня воздушного шума вследствие звукоизоляции и звукопоглощения.

Высокий уровень шумоизоляции

Красиво

Широкий выбор отделки гаража: 28 стандартных цветов, фактура под дерево, камень или кирпич

Устройство гаража из сэндвич-панелей

Бесплатно сделаем замер

Свайно-винтовой фундамент

Монолитная плита

Ленточный фундамент

Схема проезда

      E-mail:  [email protected] ru

Свяжитесь с нами

         г. Томск, пр-т. Фрунзе 240а, 2 этаж

Удобно

В гараже с утеплением из пенополистирола машина легко заводится зимой

Проектируем

гаражи по СНиП с учетом ваших требований

Изготавливаем

и окрашиваем металлокаркас в заводских условиях

Монтируем

за неделю, и сами доставляем материалы

Вывозим мусор

бесплатно после окончания строительства

Рекомендуется применять для всех видов грунтов и на участках с уклоном. Является самым технологичным видом фундамента. Требует дополнительного устройства пола внутри гаража (отсыпка щебнем или бетонная стяжка)

Является оптимальным вариантом, рекомендуем для использования на всех типах грунта, включая проблемные. Не требует дополнительного устройства пола

Рекомендуем применять на непучинистых грунтах и участках с уклоном. Требует дополнительного устройства пола внутри гаража (отсыпка щебнем или бетонная стяжка). Является бюджетным вариантом.

2017–2021 © Компания «СИБЭКОТРЕЙД». Все права защищены.

        +7 909 543 57 67

        +7 962 778 52 57

Гарантийное обслуживание

Монтаж гаража

Производство гаража

а также гаража, фермы, беседки, расчет нагрузки

Относительно новым направлением на отечественном рынке является так называемое каркасное строительство. Каркас дома из трубы профильной или деревянных балок возводится достаточно быстро – потому такая технология возведения жилых домов и малых архитектурных форм и набирает популярность.

В данном материале мы расскажем об особенностях применения профильных труб в каркасном строительстве, а также – об основных достоинствах и недостатках таких сооружений.

Металлокаркасный дом

Металлокаркасные дома

Общие сведения о каркасном строительстве

Ранее металлокаркасное строительство применялось только в промышленности – каркасы и фермы из профильной трубы или швеллера использовались при возведении цехов, складов, ангаров и других подобных зданий.

Каркас теплицы из трубы

Однако сегодня модернизация технологий позволяет использовать каркас из профильной трубы для возведения:

  • Жилых домов (малоэтажное строительство – до трех этажей)
  • Коттеджей
  • Коммерческих зданий (магазины, кафе, автозаправки, офисные здания)
  • Общественных зданий

Также металлокаркасные технологии широко применяются при ремонте и реконструкции зданий – надстройке этажей, возведение мансард и флигелей.

Обратите внимание!

Кроме собственно жилых и общественных зданий и сооружений, металлический каркас может быть использован для небольших конструкций, вроде навесов, гаражей, теплиц и т.д.

Хорошо будет смотреться также беседка из профильной трубы, или терраса из того же материала.

Преимущества металлокаркасных домов

Металлокаркасная технология строительства используется во всем мире. Наиболее распространена такая технология  в США, Японии, Западной Европе. В  этих странах доля жилых зданий, возведенных по этой технологии, колеблется от 40 до 70%, и продолжает расти.

Преимущества таких домов следующие:

  • Дома, возведенные по металлокаркасной технологии, отличает невысокая себестоимость (по сравнению со зданиями, построенными по традиционной технологии).

Обратите внимание!

Во многом стоимость конструкции зависит именно от используемых материалов.

Наиболее дешевыми являются дома на деревянных каркасах.

Дома на каркасе из профильной трубы стоят значительно дороже, причем их стоимость прямо пропорциональна сечению трубы.

  • Скорость возведения каркасного дома также впечатляет. Применение профильной трубы в качестве основного материала для каркаса способно в разы сократить сроки возведения здания.
  • Каркасная технология возведения жилых домов не предусматривает так называемых «мокрых» процессов (за исключением укладки фундамента). Это дает возможность выполнять монтаж каркаса в любое время года и практически при любых погодных условиях.
  • Еще одно преимущество таких домов – отсутствие какой бы то ни было усадки – как при строительстве, так и при эксплуатации дома.

Схема дома на металлическом каркасе из трубы

Ну, и  нельзя забывать о том, что возведение каркасного дома по своим трудозатратам значительно ниже, чем постройка дома по традиционной технологии. А это значит, что вам понадобятся услуг всего нескольких помощников – и вполне реально управиться с работой одной бригадой за месячный отпуск. Как показывает практика, за такой срок вы вполне можете завершить основные этапы строительства – и вам останется только внутренняя отделка вашего дома.

Недостатки домов с металлическим каркасом

Несмотря на внушительный список достоинств, недостатки у домов с каркасом из профильной трубы также присутствуют:

Первый, и самый основной – это достаточно сложная проектировка. Расчет нагрузки на профильную трубу в том или ином узле каркаса производится достаточно сложно, так что в этом случае, скорее всего, придется обратиться за помощью к профессионалам, чтобы они рассчитали какой вес может выдержать метр профильной трубы.

С выбором сечения и толщины трубы несколько проще – поможет онлайн калькулятор трубы профильной – однако с подсчетами размеров профильных труб все же сложнее, чем с расчетом толщины деревянного бруса.

Профильная труба

Следующий недостаток – это сравнительно высокая стоимость именно металлического каркаса по сравнению с каркасом из дерева. Также, выбрав профильную трубу в качестве основного материала для каркаса, вы столкнетесь с непростым выбором: взять трубу потолще (например, 100х100 мм с толщиной стенки 8 мм) и переплатить. Но получить запас по прочности, или сэкономить и остановиться на варианте 60х60 мм.

Ну, и наконец – проблемы с теплоизоляцией. Металлический каркас является отличным «мостиком холода». Следовательно, утеплять дом на каркасе из профильной трубы нужно очень качественно (а значит – тратиться на это).

Возведение дома на каркасе из профильной трубы

Конструкция металлокаркасного дома

Несмотря на кажущуюся простоту, дома на металлическом каркасе из профильной трубы имеют достаточно сложную конструкцию.

Сложный каркас из профильных труб

Основными ее элементами являются:

  • Фундамент – более легкий, чем при традиционном строительстве, однако все же обязательный.

Обратите внимание!

Без фундамента могут возводятся конструкции, которые впоследствии будут перемещаться с места на место, например парники или теплицы.

В этом случае в расчет профильной трубы вносим соответствующие корректировки.

  • Сам каркас из профильных труб. Как правило, для каркаса жилого дома используются профильные трубы квадратного сечения габаритом 100х100 или 60х60 мм.
    Более точно с габаритами трубы вы сможете определиться, использовав калькулятор профильной трубы и зная габариты вашего дома.

Каркас из труб

  • Внутренняя отделка. В качестве внутренней отделки оптимальны вариантом является использование шпунтованной доски шириной 40-60 мм из хвойных пород дерева.
    Доска в обязательном порядке обрабатывается антисептиками и антипиретиками (веществами, снижающими горючесть дерева).
  • В качестве чернового пола используется доска, уложенная поверх лаг из той же профильной трубы. Поверх чернового пола может быть уложено любое профильное покрытие.
  • Утеплитель. Хорошим вариантом здесь будет использование экструдированного пенополистирола 60-100 мм в толщину.
    Сами стойки каркаса из профильной трубы можно дополнительно теплоизолировать полосами пеноизола.
  • Внешняя отделка. Здесь можно использовать фасадную штукатурку или сайдинг, а если финансы позволяют – то и натуральное дерево.
  • Крыша из профильной трубы. Может быть изготовлена и как отдельная конструкция, и как элемент каркаса.
    Расчет трубы профильной для изготовления кровельных стропил производится с учетом планируемого кровельного материала: чем легче кровля, и чем больше ее угол, тем более тонкую трубу можно использовать.

Последовательность операций при возведении дома

Работы по возведению каркасного дома производятся в такой последовательности:

  • Начинаем, как и следует ожидать, с фундамента. Для дома на металлическом каркасе из профильных труб подойдет как капитальный бетонокаркасный фундамент, так и некапитальный (на платформах или винтовых сваях).
    Каркасный дом на некапитальном фундаменте в принципе является транспортируемым – так что его можно даже перевозить!

Каркас дома на фундаменте

  • После того, как фундамент заложен – можно приступать к монтажу каркаса. Если для дома вы используете каркас фабричного производства, то задача существенно облегчается: сборка готовых каркасов, как правило, проводится без применения сварки, на винтовых соединениях.
  • Если же вы решили делать каркас самостоятельно, то вам придется значительно труднее. При монтаже такого каркаса необходимо не только контролировать взаимное расположение его элементов, но и тщательно проверять качество их соединений, ведь именно сварные соединения являются «ахиллесовой пятой» каркаса.

Хомут для соединения профильной трубы

  • Монтируется каркас «снизу вверх», при этом сначала устанавливаются основные вертикальные элементы (стойки и колонны), которые затем соединяются горизонтальными элементами из более тонких труб, и укрепляются раскосами.
  • В последнюю очередь монтируется кровельная часть каркаса – на этом этапе часть бригады может приступать к утеплению и отделке.
  • Когда каркас смонтирован – можно начинать внутреннюю отделку.

Многие эксперты в области архитектуры уверены, что за металлокаркасными технологиями  — будущее. А значит, вполне возможно, что навыки, благодаря которым вы сможете самостоятельно построить дом или гараж из профильной трубы, вам пригодятся – как для себя лично, так и в качестве дополнительной профессии!

Маталлокаркасные

Каркас гаража из профильной трубы своими руками

Хранение автомобиля в ночное время под открытым небом — действие необдуманное и весьма небезопасное, поэтому многие автовладельцы в ускоренном темпе пытаются обзавестись гаражом. Кто-то спешит купить уютную «квартирку» для своего автомобиля, а те, кто не имеет такой возможности, пытаются построить гараж своими руками.

С помощью каркаса из профильной трубы это можно сделать легко и просто.

Содержание статьи:

Сегодня существует 2 варианта конструкции: капитальная и временная. Постоянное сооружение требует получения разрешительных документов на строительство, глубокого фундамента, мощных бетонных стен, усадки и т. д. Временный гараж представляет собой металлическую коробку, при достаточном утеплении и отделке которой, по характеристикам она практически не отличается от капитального сооружения. Очевидным преимуществом временного гаража является мобильность: его можно быстро переметить на новое место, используя подъемный кран.

Своими руками с помощью каркаса из профильной трубы гараж можно построить довольно быстро и без применения специальной техники. Такая технология позволяет сэкономить на стройматериалах и вывозе мусора. Рассмотрим подробнее основные детали возведения временного гаража.

Как сделать гараж из профильной трубы своими руками.


Строительство временного жилья для автомобиля начинается с основы. Без фундамента не может обойтись ни одно сооружение, но перед закладкой следует определить габариты гаража. Наиболее оптимальными считаются следующие размеры:

  • • высота – 240 см;
  • • ширина 320-340 см;
  • • длина – 600 см.

Создавая своими руками каркасный гараж из профильной трубы, ворота оставляют шириной 250 см, а высотой – 200 см. Эти параметры подходят для большинства транспортных средств. Металлический гараж имеет небольшой вес, поэтому фундамент для него можно сделать ленточный и не глубокий (до 15-20 см). Также можно уложить на песчаное покрытие или гравий плитку. Закладывая фундамент под гараж, очень важно учитывать особенности местного грунта.

Профильная арматура для временного сооружения.


После завершения работ с фундаментом можно переходить к сооружению каркаса для гаража из профильной трубы своими руками. Здесь потребуются навыки работы с инструментами, в том числе со сварочным аппаратом. Каркас является конструкцией несущей, поэтому соединения закрепляются с помощью сварки. Иногда на стыках трубы соединяются болтами.

Профильная арматура разрезается с помощью угловой шлифовальной машины или ножовки по металлу. Перед обшивкой каркаса металлическими листами, его необходимо обработать составом, предотвращающим образование ржавчины.

Листы металла присоединяются к остову болтами или с помощью сварки. Первый вид крепления используется, если гараж в дальнейшем планируется перемещать на новое место. Сварка укрепляет конструкцию и делает ее более прочной, устойчивой.

Для облицовки своими руками гаража с каркасом из профильной трубы используются металлические листы толщиной от 2,5 до 3 мм, при этом торцевую часть конструкции желательно обшивать цельными полотнами металла. Сегодня, в большинстве случаев, облицовку сооружения для хранения автомобиля выполняют профнастилом. Материал не требует дополнительной обработки, на рынке он представлен в широком ассортименте и богатой цветовой палитре.

Кровля металлического гаража.


Для надежной защиты строения от скопления влаги и снега его обустраивают двухскатной крышей с коньком. Внутри кровли можно сделать отсеки для хранения разных предметов. Для сварки крыши гаража с каркасом из профильной трубы своими руками лучше взять помощников. Обратите внимание: для обшивки крыши лучше использовать цельные листы металла. Чем меньше стыков будет на кровле, тем надежнее будет защищена конструкция от воздействия внешней среды. Для стандартного гаража необходимо установить 4 балки-фермы из профильной арматуры. Для формирования конька используется оцинкованное железо.

Вытяжка своими руками.


Основной задачей гаража является не только защита автомобиля от воздействия внешней среды и вандализма, но и предотвращение коррозии кузова, поэтому, после сборки конструкции, важно оборудовать ее правильной вентиляционной системой. Если циркуляция воздуха будет нарушена, в помещении начнет скапливаться лишняя влага. Своими руками в гараже с каркасом из профильной трубы можно соорудить естественную вытяжку. Для этого понадобятся две трубы: одна – для ввода воздуха, вторая – для вывода.

Приточно-вытяжная вентиляция функционирует за счет перепада температур. Гараж можно оборудовать системой, которая оснащена клапаном, вентилятором и работает принудительно.

Какие инструменты понадобятся для проведения работ?


  • • Сварочный аппарат. Сварка является самым надежным способом соединения деталей каркаса. Сегодня на рынке представлена широкая линейка инверторных устройств, которые работают от сети мощностью 220 вольт. В процессе проведения сварки необходимо помнить о мерах предосторожности: глаза и лицо следует закрывать специальной маской, а руки – варежками.
  • • Лопата. Для устройства фундамента гаража с каркасом из профильной трубы своими руками этот инструмент будет незаменимым. Чтобы избежать ссадин, травм и мозолей, следует надеть перчатки или заранее обработать черенок лопаты.
  • • Пила по металлу. Инструмент необходим для подгонки деталей гаража.
  • • Отвертка и гаечный ключ. Эти инструменты незаменимы для соединения болтами и винтами элементов конструкции гаража между собой.
  • • Угловая шлифовальная машинка. Болгарка прекрасно справляется с нарезкой металла. Вам понадобится режущий диск размером 210 мм. В процессе работы с болгаркой глаза необходимо защитить от попадания стружки и искр специальными очками. Обратите внимание: при выполнении работ по возведению своими руками гаража с каркасом из профильной трубы, вокруг не должны находиться материалы, которые могут легко воспламениться.

Металлический гараж своими руками


Каркас гаража из профильной трубы

Каркас гаража из профильной трубы

Комплект каркаса гаража поставляется в виде готовых узлов и деталей готовых к сборке без использования сварочного оборудования. Сборка узлов каркаса в единое целое производится на болтовых соединениях. Вы можете самостоятельно выбрать и заказать необходимые опции каркаса гаража из профильной трубы.

Размеры каркасов гаражей и технические характеристики.

Мы готовы изготовить для Вас сборный каркас любого размера из тех материалов, которые вы хотите видеть в вашем будущем гараже или готовы предложить готовые решения наиболее часто заказываемых комплектов.

На самом деле каркасы гаражей довольно часто используют в самых разных целях. Вы можете сделать хозблок или сарай для дачи, а каркасы больших размеров могут быть использованы для постройки дачных домиков или других помещений.

Стандартные размеры каркасов гаражей из металлического профиля.

  1. Ширина каркаса — от 3,0 до 4,5 метров с шагом 0,5 метра.
  2. Длина каркаса- 6,0 метров (но может быть любая)
  3. Высота каркаса- 2,1 метра по боковой стенке и 2,6 метра в коньке.

Из чего состоит комплект стандартного каркаса.

  • Передняя панель — 1 шт.
  • Задняя панель — 1 шт.
  • Боковая панель — 4 шт.
  • Створки ворот — 2 шт.
  • Фермы гаража — 1 комплект.
  • Обрешетка кровли — 1 комплект.
  • Метизы — 1 комплект.



Конфигурация кровли каркаса гаража.

В 90% случаев покупатель останавливает свой выбор на двухскатной кровле. Но мы готовы изготовить каркас с любым направлением ската на вашем гараже. Делайте свой выбор исходя из удобства эксплуатации.

Стоимость комплекта каркаса гаража.

В виду нестабильной ситуации со стоимость металлического проката, мы убрали действующие цены на данный вид продукции.  Уточняйте стоимость интересующих Вас позиций у ваших персональных менеджеров.





Посмотреть цены на металлические гаражи с двухскатной крышей и с односкатной крышей





Как построить гараж из сэндвич-панелей

Сегодня мы расскажем об одном из самых быстрых и недорогих способов сооружения сухого и теплого гаража. Речь пойдет о технике сборки каркасного строения, стены которого облицованы сэндвич-панелями, а также о выборе несущего основания и многих других особенностях строительного процесса.





Какие панели приобретать



Для строительства гаража наилучшим образом подходят панели с минерально-ватным наполнителем. Плотность и толщина сердечника определяются требованиями звуковой и тепловой изоляции без учета несущих нагрузок.

Металлические сендвич-панели должны иметь двухстороннюю оболочку толщиной до 1 мм. Очень важны состав и прочность защитного покрытия, особенно на внутренней стороне с высокими эксплуатационными нагрузками. Для гаражей рекомендуется пластоизол, полиэфир или оцинковка.

При горизонтальной укладке панелей стандартной длины в 6 метров будет вполне достаточно для боковых стен. А вот заднюю стену лучше сделать на 1–1,4 метра короче, чтобы использовать отрезки на узких участках у ворот. Если имеющейся длины панелей мало, их можно стыковать без разбежки вертикальных швов.





Фундамент для гаража



Основная нагрузка на фундамент складывается из собственного веса конструкции и автомобиля, поэтому пол гаража нужно грамотно усилить. Один из вариантов — полностью отказаться от бетонных работ и установить гараж на винтовых сваях. Их располагают:

·      с шагом в 100–150 см по линиям колес;

·      на углах гаража;

·      промежуточные для стен с шагом в 3 м (располагать соосно центральным рядам).

Глубина вкручивания — до упора в слой грунта с несущей способностью не менее 3,5 кг/см2.

Главный недостаток каркасного пола — отсутствие возможности устроить смотровую яму. Если она необходима, пол в гараже нужен вполне обычный: легкий ленточный фундамент по периметру, заливка чаши ямы и цементной стяжки.





Монтаж каркасного пола



Каждый поперечный ряд центральных свай накрывают швеллером 12 или 14 профиля. Так образуется система несущих лаг пола. Они должны выступать за внешнюю плоскость каркаса не менее чем на толщину используемых панелей.

Поверх несущих лаг необходимо уложить закладные под заезд — по два швеллера с профилем № 8 вдоль каждой линии колес. Для обрешетки остального пола продольно с межосевым шагом в 40–50 см укладывают легкую трубу 40х40х4 мм.

Если уменьшить шаг установки свай по периметру до 1,5 метра, можно вообще не выполнять верхнюю обрешетку: вместо этого к швеллерам подбивается опалубка и заливается монолитная плита из железобетона. Ее прочность обеспечивается двумя сетками из 14 мм профильной арматуры, связанными ниже и выше плоскости несущих лаг с защитным слоем бетона не менее 40 мм.

В ином случае следует сначала устроить черновой пол, накрыв обрешетку 16 мм влагостойкой фанерой, а после укладывать кафельную или тротуарную плитку. Можно также просто покрасить поверхность алкидной или полиэфирной эмалью 5–6 раз и затем обновлять каждый год. Следует помнить, что любой каркасный пол нуждается в утеплении и защите от влаги, поэтому перед настилом фанеры необходимо:

1.  Снизу к лагам закрепить подлаговые балки.

2.  Подшить их необрезной доской.

3.  Заполнить внутреннее пространство пола насыпным утеплителем.

4.  Защитить его сверху барьером пароизоляции, а снизу и по бокам — ветрозащитной мембраной.

5.  Тщательно заделать монтажной пеной все внутренние стыки чернового пола.





Устройство каркаса



Каркас гаража образует клетку с верхним и нижним сплошными венцами по периметру и вертикальными стойками, устанавливаемыми с рекомендуемым шагом крепления панелей и в 20–30 мм с каждой стороны от вертикальных швов. Рекомендуется изготавливать каркас из профильной трубы того же типоразмера, что и на обрешетке пола.

Примечание. Трубы меньшего сортамента использовать не следует: конструкция из тонкого металла получится слишком зыбкой. При ветровых нагрузках панели будут смещаться, что приведет к деструкции швов и наполнителя.

Если ворота гаража стальные распашные, их коробку сразу устанавливают на швеллеры и принимают ее за базовый ориентир. Будет удобна следующая схема монтажа:

1.  На земле собрать для боковых стен рамы из профильной трубы (только периметр).

2.  Рамы стен, параллельных уклону кровли, следует собирать в форме трапеции.

3.  Изготовленные рамы поднимаются вертикально, сверху и снизу соединяются трубами, образуя плоскости передней и задней стен.

4.  По месту вырезаются и крепятся вертикальные стойки.

5.  В проемах окон и ворот размещаются закладные.

6.  Для придания жесткости поверх венца добавляются перекладины по шагу несущих стоек. Они же служат основой для кровли, поэтому укладываются поперек уклона.

Пролет гаража длиной до 4,5 метров накрывается такой же трубой 40х40х4 мм, от 4,5 до 6 метров — трубой не менее 90х90х6,5. Пролет большей длины следует накрывать только ферменными конструкциями из угловой стали.

Каркас крепится к основанию сваркой, болтами или анкерами только после окончательного завершения сборки. Перед дальнейшим проведением работ все металлоконструкции необходимо очистить от ржавчины, обезжирить, прогрунтовать и покрасить. Такие элементы, как кронштейны для полок, лучше приварить к стойкам каркаса заранее.





Обшивка гаража панелями



Сначала к выступающим за каркас швеллерам крепится стартовый профиль, на дно которого наносится небольшое количество монтажной пены и вставляется нижний ряд панелей. Все стыки, вне зависимости от наличия замков, также пропениваются перед укладкой соседнего элемента. Панель крепится стальными самонарезающими винтами с предварительным сверлением без расширителя.

Соединения на углах можно выполнить без угловых панелей:

·      зарезать торцы под 45°;

·      хорошо уплотнить стык монтажной пеной;

·      тщательно покрасить угол, а лучше — покрыть битумной мастикой;

·      закрыть угловым нащельником или обычным коньком для профлиста.

Торцы несущих швеллеров требуется закрыть отливом, свес которого составляет не менее 160 мм. Вертикальные швы также накрываются нащельниками.

Для устройства вентиляции (не менее 2-х точек) необходимо:

·      в панели изготовить отверстие 50 мм коронкой;

·      плотно вставить в него сантехническую трубу с небольшим наклоном наружу;

·      обрезать трубу с бортиком в 15 мм с каждой стороны, уплотнить силиконом;

·      установить декоративные решетки.





Укладка и утепление кровли



Перед укладкой кровли необходимо подрезать панели, выступающие над трубой верхнего венца, чтобы образовать равномерный скос торцов стен для плотного примыкания к тыльной плоскости кровли.

Чтобы наверняка исключить продувание под обрешетку кровли, ее лучше тоже накрыть панелями. Они крепятся аналогичным образом в верхний гребень и укладываются вертикальными рядами. В местах стыкования стен с кровлей на трубу и открытый торец панели обильно наносится монтажная пена, дополнительно узел защищают краской/мастикой и угловыми нащельниками с внешней и внутренней стороны.

Остается только закрыть отливами срезы панелей в проемах окон и ворот, а также защитить открытые торцы кровли. Последнее рекомендуется делать только по рекомендованной производителем технологии.



http://www.rmnt.ru/ — сайт RMNT.ru



Как построить каркасный гараж из профильной трубы своими руками: чертежи, фото

Гараж из профильной трубы своими руками возвести в короткие сроки. Сегодня эта конструкция самая популярная. Внутри можно оборудовать смотровую яму, для реализации которой используются бетонные блоки. Основание можно создать в виде ленточной конструкции, так как сам гараж имеет небольшой вес. Полы удобнее покрывать стяжкой из водоотталкивающего бетона. Собрав стены из профильной трубы, их можно с двух сторон обшить профлистом.Их использование удобно тем, что в полученном между ними пространстве можно уложить утеплитель. Для этого можно использовать каменную вату или ее минеральную разновидность, пенополиуретан, а также плиты пенополистирола.

Устройство фундамента


Если вы решили построить гараж из профильной трубы своими руками, то следует начать с разметки территории. На подготовленном участке будет возведен неглубокий фундамент, ширина ленты которого будет в пределах от 20 до 30 сантиметров.Его высота должна быть примерно 40 сантиметров. Изначально нужно срезать почву на глубину до 0,5 метра. Участок необходимо тщательно выровнять и засыпать песком, который затем нужно утрамбовать водой.


На месте котлована следует подготовить котлован, провести работы так, чтобы ширина подготовленного котлована была больше ширины котлована окончательного осмотра. По периметру должен оставаться зазор в метр. На его дно насыпается и утрамбовывается песок по описанной выше методике.Если грунтовые воды протекают высоко на участке, то дренаж выполняется вокруг смотровой ямы, трубы отводятся в естественный водоем, вместо которого может быть канализация.

При строительстве гаража из профильной трубы своими руками нужно разметить фундамент по периметру постройки. Стены смотровой ямы следует разметить колышками и шнуром. Ленточный фундамент следует выполнять из бетонных блоков, уложенных на цементно-песчаный раствор. Стены котлована выполняются из кирпича или таких же блоков.После застывания раствора можно снаружи гидроизолировать стены котлована рулонными материалами или мастикой на битумной основе. А потом мастер засыпает песком.

Полы


Полы могут быть бетонными, для этого грунт выравнивается, затем засыпается песком до уровня 10 сантиметров ниже стен котлована. По периметру пола необходимо укрепить стены специальной демпфирующей лентой, которая требуется для предотвращения деформации материала при перепадах температуры.Утрамбовывается песок, на него укладывается гидроизоляция так, чтобы он заходил в стены фундамента на 15 сантиметров. В качестве гидроизоляции можно использовать рубероид, рулонные материалы или прочную пленку.

Если вы будете строить гараж из профильной трубы своими руками, то вам придется укладывать арматурную сетку с шагом 15 сантиметров, после чего следует приступить к заливке бетонной стяжки. Его поверхность выравнивается правилом. В ингредиенты бетонного раствора можно добавлять модифицирующие вещества, которые повысят водостойкость и пластичность.Это могут быть смеси для проникающей гидроизоляции, полимерный наполнитель или жидкое стекло. Поверхности пола необходимо дать высохнуть в течение 3 недель, в это время основание не должно быть нагружено.

Монтаж каркаса


Для работы необходимо подготовить ножницы по металлу, шурупы, отвертку, рулетку. Довольно часто домашние мастера сегодня выполняют каркасный гараж из профильной трубы своими руками. Для этого элементы крепятся саморезами. Однако сначала материал разрезают по размеру, а затем укладывают на ровную поверхность.Это создаст боковую стенку, укрепляющую заготовки между собой. Вертикальные стойки следует сориентировать так, чтобы между ними было расстояние, равное ширине металлического профильного листа. Затем между основными элементами ставят еще три столба, расстояние между ними должно быть примерно 50 сантиметров. Чтобы проанализировать, перпендикулярны ли углы, нужно сравнить диагонали рамы. По той же технологии следует собрать вторую боковую стенку.

Методика работы


Стены каркаса будут иметь определенную форму, которая зависит от кровли.Если он односкатный, то заднюю стенку нужно делать в виде прямоугольника. Чтобы обустроить двускатную крышу, к стене прямоугольной формы укрепляют фронтон. При изготовлении каркаса гаража из профильной трубы своими руками передняя стена должна быть сделана из двух частей, одна из них будет иметь вид прямоугольной рамы для ворот, а другая будет фронтоном.

Стойки рамы армированы трубой. Дверная коробка изготавливается из тех же элементов, что лежат в основе гаража. Они должны быть в виде прямоугольников одинакового размера, их нужно стянуть по диагонали с помощью ребер жесткости.Каркас изначально собирается на готовом фундаменте, стены скрепляются между собой саморезами. Дополнительно конструкцию необходимо закрепить уголками, дюбелями, гвоздями или саморезами. Как только цементный раствор застынет, можно приступать к гидроизоляции стен смотровой ямы снаружи. Затем выполняется засыпка.

Конструкция крыши


Гараж из профильной трубы своими руками с односкатной крышей выполняется по определенной технологии.На следующем этапе подразумевается устройство кровельной системы. Для этого можно использовать балки, толщина которых соответствует толщине стен. Для стропил можно использовать 70-сантиметровые бруски, заполнив пустоты между ними материалом, лежащим в основе гаражной коробки. Мауэрлат жестко крепится к стене, при этом следует использовать анкеровку. Перед тем, как установить опорные балки, либо стропила, рабочая поверхность выравнивается и защищается от влаги. Для этого можно использовать рубероид.

После того, как пояс оборудован, на балках размечаются стропила, после чего можно вырезать гнезда для их установки. Пазы обрабатываются защитными средствами, а после того, как стропила уложены в подготовленные гнезда, их концы должны выступать за мауэрлат на 40 сантиметров. Крепление элементов к балке осуществляется анкерными болтами и скобами, которые для прочности скручены медной проволокой.

Для справки


Если строится гараж из профильной трубы своими руками под КамАЗ, то методика проведения работ остается прежней, однако длина опорных балок может быть больше 4х.5 метров. Для этого потребуется поддержка. Обрешетку для устройства кровли нужно будет заполнить из тонких брусков, перпендикулярных опорной конструкции, поверх гидробарьера. В зависимости от того, насколько тяжелым будет рубероид, потребуется определить шаг элементов обрешетки.

Облицовка стен


Если вы будете делать гараж из профильной трубы своими руками, рекомендуется заранее рассмотреть фото таких построек.Это позволит вам исключить ошибки. Для утеплителя нужно выбрать материал необходимой толщины, которая обычно составляет от 5 до 10 сантиметров. На стойки следует закрепить направляющие, после чего можно переходить к укладке утеплителя в промежутках между стойками. Поверх утеплителя следует закрепить паровлагоизоляционную пленку. Отделка производится из профилированных металлических листов, которые фиксируются саморезами.

Заключение

Если вы будете строить гараж из профильной трубы своими руками, рекомендуется ознакомиться с чертежами, представленными в статье.Они позволят понять, что по этой технологии можно построить очень легкий гараж из профнастила без утеплителя и смотровой ямы. Обойдется намного дешевле.

Как построить каркасный гараж из профильной трубы своими руками: чертежи, фото

Гараж из профильной трубы своими руками можно возвести в короткие сроки. Сегодня такая конструкция наиболее популярна. Внутри можно оборудовать смотровую яму, для которой применяются бетонные блоки.Основание можно создать в виде ленточной конструкции, так как сам гараж имеет незначительный вес. Пол удобнее выполнять стяжкой из влагоотталкивающего бетона. Собрав стены из профильной трубы, их можно с двух сторон зашивать профилированными стальными листами. Их использование удобно тем, что в пространство между ними можно уложить утеплитель. Для этого можно использовать минеральную вату или ее минеральную разновидность, пенополиуретан, а также плиты из пенополистирола.

Строительство фундамента

Если вы решили построить гараж из профильных труб своими руками, следует начать с разметки территории.На подготовленном участке будет возведен неглубокий фундамент, ширина ленты которого будет в пределах от 20 до 30 сантиметров. Его высота должна быть примерно 40 сантиметров. Первоначально необходимо срезать почву на глубину до 0,5 метра. Участок необходимо тщательно выровнять и засыпать песком, который после этого нужно засыпать поливом.

На месте котлована следует подготовить котлован под фундамент, работы необходимо производить таким образом, чтобы ширина подготовленного котлована была больше ширины окончательной смотровой котлована.По периметру должен быть зазор в один метр. На его дно насыпается и утрамбовывается песок, как описано выше. Если грунтовые воды на участке протекают высоко, дренаж проводят вокруг смотровой ямы, трубы выводят в естественный водоем, вместо которого может быть канализация.

Строя гараж из профильных труб, нужно сделать разметку фундамента по периметру здания. Стены смотровой ямы следует разметить колышками и шнуром.Ленточный фундамент следует выполнять из бетонных блоков, кладка которых ведется на цементно-песчаный раствор. Стены котлована выполняются из кирпича или таких же блоков. После застывания раствора можно снаружи гидроизолировать стены котлована рулонными материалами или мастикой на битумной основе. А затем мастер производит засыпку песком.

Устройство этажей

Полы могут быть бетонными, для этого грунт выровняли, а затем засыпали песком до уровня 10 сантиметров ниже стен котлована.По периметру пола нужно укрепить стены специальной демпферной лентой, которая требуется для предотвращения деформации материала при изменении температуры. Утрамбовывается песок, на него укладывается гидроизоляция, чтобы он уходил на стены подвала на 15 сантиметров. В качестве гидроизоляции можно использовать рубероид, рулонные материалы или прочную пленку.

Если вы будете строить гараж из профильных труб своими руками, то необходимо укладывать арматурную сетку с шагом 15 сантиметров, после чего переходить к заливке бетонной стяжки.Его поверхность выравнивается правилом. В состав бетонного раствора можно добавлять модифицирующие вещества, которые повысят гидростабильность и пластичность. Сюда входят смеси для проникающей гидроизоляции, полимерный наполнитель или жидкое стекло. Поверхности пола нужно дать высохнуть в течение 3 недель, в этот период не нагружайте фундамент.

Монтаж каркаса

Для проведения работ необходимо подготовить ножницы по металлу, саморезы, отвертку, рулетку.Довольно часто домашние мастера сегодня выполняют каркасный гараж из профильной трубы своими руками. Для этого элементы скрепляются саморезами. Однако сначала материал нарезается по размеру, а затем укладывается на ровную поверхность. Это создаст боковую стенку, укрепив пробелы между ними. Вертикальные стойки следует сориентировать так, чтобы между ними было расстояние, равное ширине металлического профильного листа. Затем между основными элементами ставятся еще три стойки, расстояние между ними должно быть примерно 50 сантиметров.Для того чтобы проанализировать, перпендикулярны ли углы, нужно сравнить диагонали туши между собой. По такой же технологии следует собрать вторую боковую стенку.

Методы работы

Стены каркаса будут иметь определенную форму, которая зависит от кровли. Если он односторонний, то заднюю стенку нужно делать в виде прямоугольника. Чтобы оборудовать двускатную крышу к стене прямоугольной формы, укрепляют фронтон. При изготовлении каркаса гаража из профильной трубы своими руками передняя стена должна быть сделана из двух частей, одна из них будет иметь вид прямоугольной рамки для ворот, а другая — фронтоном.

Стойки каркаса укрепляются при помощи трубы. Каркас ворот изготавливается из тех же элементов, что лежат в основе гаража. Они должны иметь вид прямоугольников одинакового размера, стяните их по диагонали с помощью ребер жесткости. Каркас изначально собирается на готовом фундаменте, стены между собой скрепляются саморезами. Кроме того, закрепите конструкцию уголками, дюбель-гвоздями или саморезами. Как только цементная просадка застынет, можно приступать к гидроизоляции стен смотровой ямы снаружи.Затем выполняется засыпка.

Конструкция крыши

Гараж из профильной трубы своими руками Седельная крыша изготавливается по определенной технологии. На следующем этапе подразумевается устройство кровельной системы. Для этого можно использовать балки, толщина которых соответствует толщине стен. Для стропил можно использовать 70-сантиметровые бруски, заполняя пустоты между ними материалом, лежащим в основании гаражного бокса. Мауэрлат жестко крепится к стене, поэтому необходимо применять анкерные крепления.Перед тем как установить подпорные балки, в противном случае стропила, рабочая поверхность выровняются и защищены от влаги. Для этого можно использовать рубероид.

После того, как пояс будет оборудован, на балках отмечаются места входа стропил, затем можно вырезать гнезда под их установку. Пазы обрабатываются защитными средствами, а после укладки стропил в подготовленные гнезда их концы должны выходить за пределы мауэрлата на 40 сантиметров. Крепление элементов к балке производится анкерными болтами и скобами, которые для прочности скручены медной проволокой.

Для справки

Если строить гараж из профильной трубы своими руками на КамАЗе, то техника работ остается прежней, но длина подпорных балок может быть более 4,5 метров. В этом случае потребуется поддержка. Покрытие для устройства кровли необходимо будет залить из тонких брусков, перпендикулярных опорной конструкции, поверх гидробарьера. В зависимости от того, насколько тяжелый рубероид, придется определиться с шагом расположения элементов обрешетки.

Настенные покрытия

Если вы делаете гараж из профильных труб своими руками, фото таких построек рекомендуется рассмотреть заранее. Это позволит вам исключить ошибки. Для утепления необходимо выбрать материал необходимой толщины, которая обычно составляет от 5 до 10 сантиметров. На столбах следует закрепить поперечные рейки, после чего можно переходить к установке теплоизоляции между стойками. Поверх утеплителя следует закрепить пароизоляционную пленку.Отделка — металлический профилированный лист, который крепится саморезами.

Заключение

Если вы будете строить гараж из самих профильных труб, то чертежи, представленные в статье, рекомендуется учитывать. Они позволят понять, что по этой технологии можно построить и достаточно легкий гараж из профнастила без утепления и смотровой ямы. Будет намного дешевле.

p>

Как спроектировать и сделать игровой домик из ПВХ трубы

На Рождество мы подарили Тейту домик для игр.Купленный в магазине игровой домик из ПВХ. И он тут же порвался, когда мы его собрали. Пока мы собирали его, чтобы забрать обратно в магазин, я решил создать свой собственный домик для игр из ПВХ для Тейт. Этот урок очень прост и, вероятно, может потребовать небольшой настройки, но я подумал, что он может вдохновить вас на создание собственного творения из ПВХ-трубы. И что самое лучшее в этом театре? Ткань наклеена полосами, чтобы не было шитья.

Как сделать игровой домик из трубы из ПВХ с панелями без шитья

Чтобы сделать домик из ПВХ-трубы, вам понадобятся пол-дюймовая ПВХ-труба и фитинги, а также ткань любого цвета по вашему выбору, а также клеевой пистолет с множеством дополнительных клеевых стержней.

На самом деле у меня был гараж, полный труб из ПВХ, и я использовал то, что у меня было {, поэтому крыша сидит так, как она есть, а не идет прямо к углам }, чтобы сделать этот проект действительно доступным. Если использовать размеры, указанные ниже, крыша будет доходить до углов дома.

Вам потребуются следующие трубы и фитинги из ПВХ:

  • 8 кусков труб из ПВХ 1/2 дюйма, обрезанных до 36 дюймов
  • 7 кусков труб из ПВХ 1/2 дюйма, обрезанных до 48 дюймов
  • 5 кусков труб из ПВХ 1/2 дюйма, отрезанных до 54 дюймов
  • 2 куска трубы из ПВХ 1/2 дюйма, обрезанные до 12 дюймов
  • Трехходовые колена 10 1/2 дюйма { Партнерская ссылка }
  • Колено 4 1/2 дюйма под 45 градусов { Партнерская ссылка }
  • Тройники 12 1/2 дюйма { Партнерская ссылка }

Убедитесь, что ни один из фитингов не имеет резьбы.

Некоторые из начальных деталей будут вырезаны, чтобы соответствовать дверному проему и окнам. Что касается дверного проема, разрежьте два 36-дюймовых куска пополам и отрежьте по 2,5 сантиметра каждый, чтобы приспособить тройник.

Следуйте тому же протоколу, чтобы сделать окно {, разделив заднюю часть на три части, а затем убрав лишний дюйм по бокам для размещения фитинга }.

Повторите то же самое для поперечин дверного проема и окна.

Присоедините тройники на всех пересечениях и с помощью резинового молотка убедитесь, что труба полностью вставлена ​​в фитинг.

Используйте тройники, чтобы прикрепить углы домика, сверху и снизу…

… и прикрепить верхнюю балку дома. Прикрепите углы крыши к верху дома с помощью колен под углом 45 градусов и большого количества горячего клея.

После того, как надрезы сделаны, домик можно очень быстро собрать, и вам просто нужно покрыть его тканью.

Я разрезал полоски ткани с помощью линейки и дискового ножа { с острым лезвием, чтобы ткань не растирался. }, обернул концы вокруг трубы из ПВХ и приклеил ее горячим клеем.

Я нанесла несколько капель горячего клея на полоски, чтобы они не зияли, но не приклеила их полностью.

Я повторил эту технику, чтобы покрыть весь дом, используя разные цвета и узоры на разных панелях и обматывая ткань в разных направлениях.

Я оставил раму окна голой, чтобы она выглядела как оконная рама…

… но остальные трубы покрыли тканью. После обертывания в разных направлениях голых трубок будет мало, но домик выглядел более отполированным с этими покрытыми оголенными трубами.

Для создания дверного проема я использовала ту же технику, но не прикрепляла ткань к нижней части дверного проема…

… позволяя отодвинуть его, чтобы войти. Дети могут завязать его, если захотят, или позволить ему свисать, чтобы обеспечить более уединенное укрытие.

Вот и все. Оттуда вы можете настроить его по своему усмотрению: небольшой стул или стол внутри, несколько подушек, чтобы прижаться и почитать, или, может быть, рисунок или два, приклеенных к внутренним стенам.

Сделайте его подходящим для личности вашего ребенка или настройте его в соответствии с комнатой, в которой он будет находиться.

И если вы его сделаете, обязательно загрузите фотографию на страницу герцогов и герцогинь в фейсбуке, чтобы мы все могли увидеть ваше творение!

Заявление об ограничении ответственности: это просто игровой домик и не является конструктивно прочным. На него нельзя взбираться, садиться или вешать на него.

Чтобы узнать больше о проектах ПВХ , обязательно ознакомьтесь с моим руководством по созданию пистолета для похлебки креветок…

… и мой адвент-календарь с трубкой из ПВХ.

Пять гениальных способов использовать трубы из ПВХ в гараже

Когда дело доходит до снастей своими руками, трубы из ПВХ не ошибаются. Прочный и легкий материал бывает разных размеров и стоит как щепа! Лучшая часть? Приложив немного воображения, трубы из ПВХ могут решить практически все ваши потребности в хранении в гараже.

  1. Электродрели

Хранение электродрелей уникально для вашей коллекции товаров.Большой, маленький и промежуточный — универсального подхода к функциональному хранению сверл не существует. Уберите их со скамейки и аккуратно уберите с помощью этой удобной и персонализированной идеи хранения от Bunnings.

  1. Крепеж и желоб для крепежа

Крепления для ногтей и хранилище для застежек с этой блестящей идеей. Винты и заклепки остаются организованными для больших проектов DIY и доступны для быстрой случайной работы и работы по дому.

  1. Стеллаж

Прелесть (и чудовище) гаражей, сараев и мастерских в том, что хлам просто накапливается. И мы имеем в виду ВЕЩЕСТВО! Краски, карандаши, веревка, веревка, что угодно! Создайте дом для ряда неудачников, используя обрезки труб из ПВХ, немного клея и немного сосны.Различная глубина трубы создаст пространство для безделушек разного размера.

  1. Кобура

От небольших инструментов, таких как отвертки, до крупных предметов, таких как метлы и грабли — в идеальном гараже найдется место для всего.Создайте для них индивидуальный дом, создав небольшую полоску крошечных кобур над рабочим местом для мелких деталей и прикрепив ряд труб из ПВХ вдоль стен гаража к инструментам для газона.

  1. Маслоуловитель

Сэкономьте до последней капли с этой экономной идеей труб из ПВХ.Масло для автомобилей и газонокосилок служит намного дольше, если использовать такую ​​хитроумную штуковину.

Pinterest / Семейный разнорабочий

Как быстро и качественно сделать ворота из профильной трубы?

Любой забор предполагает вход, который, похоже, имеет калитку и калитку. Эти части забора обычно являются самыми дорогими элементами забора из-за сложности их изготовления и монтажа.Однако в этом случае вполне можно сэкономить, сделав калитку и калитку из профильной трубы своими руками.

Преимущества профильной трубы как материала для ворот

Профильная труба — один из самых экономичных материалов с отличной прочностью, надежностью и длительным сроком службы. Стоимость трубы не низкая. Однако тактико-технические характеристики профиля, а также возможность создания конструкций без использования дополнительных рабочих полностью компенсируют цену на сырье.Это дает возможность отнести этот материал к наиболее подходящим для изготовления ворот из профильной трубы своими руками.

Все, что требуется, это минимальные навыки работы с болгаркой и сваркой, а также некоторые знания в чертежах.

Чертеж ворот

Прежде чем приступить к строительству, необходимо заранее подготовить чертеж ворот из профильной трубы. Во-первых, это позволит точно рассчитать необходимое количество материала.Во-вторых, это гарантирует правильный монтаж, отсутствие перекосов и аккуратный внешний вид.

Изначально необходимо провести все замеры, на основании которых составляется чертеж. Эта мера включает в себя измерение зазора между опорами и расчет площади каждой створки. Кстати, даже при возведении забора необходимо расположить столбы, на которые будут крепиться ворота из профильной трубы, на расстоянии, достаточном для движения автомобиля или другой техники.Также обратите внимание, чтобы было достаточно места, чтобы полностью открывать будущие створки.

Расчетные особенности

При планировании ворот обязательно учитывайте наличие материала. Если конструкция расположена на свободно обдуваемой местности, створки не следует делать слишком большими и из твердого материала. Дело в том, что в этом случае нагрузка на каркас значительно возрастет, а значит, ворота из профильной трубы придется усилить. Это увеличит стоимость ограждений и усложнит монтажные работы.Поэтому предпочтительнее использовать такой строительный материал, как сетка или решетка.

Что еще нужно сделать, так это рассчитать длину клапанов с таким учетом, чтобы они свободно сходились друг с другом. В случае, если в дальнейшем ворота из профильной трубы будут обшивать профнастилом, рекомендуется учесть количество ребер жесткости на каждой створке, чтобы они не цеплялись друг за друга.

Если профильная труба служит каркасом для футеровки, убедитесь, что она встала на место.

Выбор материала для изготовления ворот

После того, как будет сделан эскиз будущих ворот, необходимо рассчитать количество необходимого материала. В этом случае, как и при строительстве любого другого сооружения, обязательно сделайте 10% маржу на случай непредвиденных обстоятельств.

Ворота из профильной трубы могут быть выполнены из материала разного сечения: круглого, прямоугольного или квадратного.

Наиболее экономичными являются последние два варианта, для их производства используется несколько меньше сырья, чем для круглых труб.Еще одно преимущество трубы квадратного или прямоугольного сечения в том, что работать с этим материалом сможет даже начинающий сварщик, так как из профилированных труб с прямыми сторонами сваривать ворота намного проще.

Кроме того, не стоит забывать о размере сечения трубы. В основном используются профильные трубы сечением 40 х 20 мм или 50 х 50 мм. Однако не стоит забывать о ветровой нагрузке на конструкцию, в некоторых случаях требуется большее сечение, например 60 х 30 мм.

Процесс изготовления ворот

Конечно, первое, что требуется, это подготовить все необходимые инструменты и материалы для работы.Если профильная труба покрылась ржавчиной, ее необходимо очистить и обезжирить, после чего разрезать на куски необходимой длины. Некоторые строители сразу покрывают материал грунтовкой и защитным составом. Но при сварке слой инструмента будет поврежден, поэтому обработку лучше проводить после установки.

Часто возникает вопрос, как правильно сварить калитку из профильной трубы. Главное — соблюдать технологию и порядок сварочных работ. Работы обязательно нужно проводить на устойчивой ровной площадке, не подверженной возгоранию.При этом используйте маску для лица или очки, перчатки, а в качестве одежды выберите костюм из плотной ткани.

Порядок приварки листовок

Весь процесс сварки занимает относительно мало времени и выполняется в соответствии с общей технологией данной работы. Перед сваркой элементов сплошным швом их предварительно прихватывают точечной сваркой. Затем проверьте точность размеров изготовленной детали. Если все сделано правильно, выполняется сварочный шов, который впоследствии шлифуется.

Сначала по углам приваривается рама или рама ворот, необходимо убедиться, что обе двери находятся в одной плоскости. Как вариант, сначала приваривают общий каркас, который в последствии вырезается посередине. Такой подход гарантирует точность соблюдения требуемых размеров заслонки.

После изготовления каркасов их необходимо укрепить. Для этого к основному каркасу привариваются дополнительные ребра жесткости того же профиля, а к углам привариваются металлические пластины треугольной формы.

Еще один важный момент — сварочные петли. Первые половинки этих деталей крепятся непосредственно к створке ворот. Надеваются вторые половинки и, поставив створку на нужную высоту, нижняя часть петель приваривается к опорам. Для выполнения этой работы лучше пригласить еще одного человека, который при пришивании петель зафиксирует ворота в нужном положении.

После выполнения всех сварочных и шлифовальных работ готовый каркас покрывается защитным средством.Это может быть лак, мастика или краска. Затем можно переходить к облицовке каркаса выбранным строительным материалом.

кулонов, стоек, боковых стенок и скрытого монтажа

Небольшие различия между навесными, вертикальными, боковыми и скрытыми спринклерами имеют большое влияние на безопасность жизни

Установка новых пожарных спринклеров — или замена старых — может быть трудным процессом. В то время как все типы пожарных спринклеров очень похожи друг на друга, разные пожарные спринклерные головки предназначены для разных сред и различных применений и требуют тщательного рассмотрения.

Все пожарные спринклеры бывают одного из четырех типов: подвесные, вертикальные, боковые или скрытые. В этой статье мы рассмотрим типы пожарных спринклеров и подробно рассмотрим отличительные особенности, предлагаемые несколькими крупными производителями.

Если вы уже знаете, какой тип пожарного спринклера вам нужен, щелкните здесь, чтобы просмотреть нашу подборку спринклеров Tyco, Viking, Victaulic и Senju.

Чтобы узнать больше о чудесном мире пожарных спринклеров, нажмите на запись в приведенном ниже содержании или просто начните прокрутку!

  1. Как работают пожарные спринклерные головки?
  2. Температурные характеристики колбы пожарного спринклера
  3. Спринклеры со стандартным или быстрым срабатыванием?
  4. Спринклерный пожарный К-Фактор
  5. Что такое подвесная оросительная головка?
  6. Что такое вертикальная оросительная головка?
  7. Что такое спринклерный ороситель?
  8. Что такое спринклерная система скрытого пожаротушения?
  9. Типы пожарных спринклерных систем специального назначения

Как работают пожарные спринклерные головки?

Почти все пожарные спринклеры состоят из одних и тех же компонентов: уплотнительного узла или «заглушки», препятствующей вытеканию воды, термочувствительного элемента, который позволяет воде течь при заданной температуре, дефлектора, эффективно распределяющего воду, и рамы. .В головках пожарных спринклерных установок есть термочувствительные детали — стеклянная колба или плавкая перемычка, — которые вызывают их активацию при определенной температуре.

Если у спринклерной головки есть стеклянная колба, она обычно содержит жидкость на основе глицерина. Как только воздух вокруг спринклера достигает определенной температуры — часто 155F или 200F (68C или 93C) — жидкость расширяется, в результате чего стекло разбивается. Вода, задерживаемая лампой, затем выходит и течет к дефлектору, который рассеивает ее по комнате.

Спринклеры с плавкими вставками заменяют эту колбу металлическими компонентами, прикрепленными к спринклеру термочувствительным сплавом. Повышение температуры вызывает плавление сплава, позволяя металлическим элементам упасть с разбрызгивателя и активировать спринклер.

Большинство пожарных спринклеров доступны в двух основных размерах: 1/2 дюйма (12,7 мм) и 3/4 дюйма (19,3 мм). Модель 1/2 дюйма является наиболее распространенным размером для офисных зданий, гостиниц и школ. С другой стороны, спринклеры 3/4 дюйма используются, когда необходимо большее количество воды.

Температурные характеристики колбы пожарного спринклера варьируются

Температурный рейтинг пожарного спринклера — это температура, при которой спринклер срабатывает, что позволяет точно отслеживать повышение температуры потолка. Диапазон значений: от 135 до 650 градусов по Фаренгейту (от 38 до 343 градусов по Цельсию). Эти характеристики можно определить по цвету жидкости внутри колбы (см. Ниже) в случае спринклеров со стеклянной колбой:

Из NFPA 13 издания 2019 г. (Таблица 7.2.4.1)

Спринклеры со стандартным или быстрым срабатыванием зависят от правил пожарной безопасности и приоритетов пожарной безопасности

Не все спринклеры предназначены для одних и тех же целей. Спринклеры с быстрым срабатыванием широко используются в общежитиях, гостиницах, аудиториях и других местах, где собирается много людей. Спринклеры стандартного срабатывания используются в промышленных и коммерческих помещениях, где сохранение целостности здания и его содержимого является приоритетом.

Огненные спринклеры быстрого реагирования охлаждают стены, потолки и окружающий воздух, чтобы дать жильцам здания шанс спастись и отсрочить возгорание — смертельная цепная реакция, приводящая к сильному нагреву и потере всего кислорода в комнате.Стеклянные колбы, используемые в спринклерах быстрого реагирования, имеют диаметр 3 мм. Поскольку они меньше 5-миллиметровых ламп, используемых в спринклерах со стандартным срабатыванием, 3-миллиметровые стеклянные колбы более чувствительны к изменениям тепла и, следовательно, разряжаются раньше, чем насадки со стандартным срабатыванием.

Время срабатывания зависит от характеристик помещения и пожара, но различия в термочувствительности между этими типами спринклера могут привести к тому, что время срабатывания будет отличаться на десять секунд и более. Исследования последних трех десятилетий показывают, что эти дополнительные секунды могут иметь серьезные последствия для выживания человека во время пожара.

Пожарные спринклеры с большим К-фактором сбрасывают больше воды при заданном давлении

Противопожарные спринклеры с большим К-фактором имеют большее отверстие, что позволяет им выпускать больше воды при более низком давлении и производить большие капли воды, которые лучше проникают сквозь огонь. Наиболее распространенный коэффициент K составляет 5,6k для пожарных спринклеров с резьбовым соединением 1/2 дюйма (12,7 мм) и 8,0K для пожарных спринклеров с резьбовым соединением 3/4 дюйма (19,1 мм).

Здания с повышенной пожарной нагрузкой — согласно NFPA 557 (2016) раздел 3.3.5 как измерение общего энергосодержания горючих материалов в здании — следует защищать с помощью пожарных спринклеров с большим К-фактором. Пожарные спринклеры для светоопасных сред (включая многие церкви, офисы и квартиры) должны обеспечивать одну десятую галлона в минуту на квадратный фут, а в средах с обычной опасностью — до двух десятых галлона в минуту на квадратный фут. (например, в гаражах) и до четырех десятых галлона в минуту на квадратный фут в легковоспламеняющихся местах повышенной опасности.

Короче говоря, ожидается, что пожарные спринклеры будут доставлять больше воды, покрывая все меньшие и меньшие площади по мере увеличения опасности. Спринклеры могут покрывать до 225 квадратных футов в условиях повышенной светоопасности; до 130 квадратных футов в обычных опасных средах; и до 100 квадратных футов в особо опасных условиях.

Что такое подвесная оросительная головка?

Подвесной (иногда называемый «подвесной») пожарный спринклер свисает с надпотолочных труб и распределяет воду по куполообразной или конической форме с помощью выпуклого дефлектора.В отличие от спринклерных оросителей скрытого монтажа, которые скрываются за декоративными пластинами, головка традиционного подвесного пожарного спринклера остается видимой после установки.

Подвесной ороситель Viking VK302

Крупные производители предлагают навесные пожарные спринклеры с различными К-факторами, размерами отверстий и схемами распыления для защиты зданий всех типов, от многоуровневых складов до детских садов. Самый распространенный навесной пожарный спринклер имеет резьбовое соединение 1/2 дюйма (12,7 мм) и коэффициент К 5,6, как и те, что используются в спринклерах VK302 и VK102 от Viking, спринклерах Tyco TY-B, V27 FireLock от Victaulic и ZN- от Senju. Спринклеры модели QR.

Небольшие различия в сертификатах безопасности и списках, дизайне и производственном процессе подвесного спринклера могут сделать один спринклер гораздо более подходящим для одних сред, чем для других.

Объявления

Списки и одобрения UL и FM Global подтверждают пригодность спринклерных систем для противопожарной защиты и являются стандартными для спринклерных систем, установленных в США. Но некоторые подвесные оросители, такие как VK302 и VK102 компании Viking, имеют особенно большое количество разрешений от международных организаций, таких как VdS Германии и Китайский центр сертификации противопожарных изделий (CCCF), что подчеркивает их качество и готовность к импорту или установке за рубежом.

Подвесной дождеватель Tyco TYB

Антикоррозийное покрытие

Перечень также распространяется на защитные покрытия для пожарных спринклеров. Хотя универсального антикоррозийного покрытия не существует, специальные покрытия, изготовленные в соответствии с NFPA 13 (2019: разделы 3.3.205.4.3 и 6.2.6 ), продлевают срок службы ключевых компонентов в таких местах, как крытые плавательные бассейны, парные. , и прибрежные отели, а также заводы и промышленные помещения, где присутствуют коррозионные пары.Белое полиэфирное покрытие Tyco, используемое с подвесными дождевателями в семействе TY-B, состоящих из 5,6K спринклеров быстрого и стандартного срабатывания, внесено в списки UL и C-UL по коррозионной стойкости.

Кастинг

Большинство подвесных оросителей заметно выступают из потолка, оставляя раму видимой. Каркас, лежащий в основе каждого пожарного спринклера, изготавливается в процессе, называемом литьем металла, когда жидкий металл принимает форму по мере его охлаждения внутри полой формы. Литые рамы, подобные тем, что используются в Victaulic 5.Подвесные противопожарные спринклеры 6K V27 FireLock изготавливаются под высоким давлением в металлической форме и имеют гладкую, ровную поверхность без небольших вмятин, характерных для других спринклеров, отлитых из песка.

Подвесной дождеватель Victaulic V27

Спринклеры пожарные подвесные заподлицо

Подвесные оросители с промывкой, такие как низкопрофильный подвесной спринклер Senju ZN-QR или подвесной спринклер Senju ZN-UF с функцией «истинного слива», делают еще один шаг вперед в эстетике, скрывая рабочие части спринклера из виду.Хотя они похожи на спринклерные спринклеры скрытого монтажа, у спринклерных спринклерных систем нет крышки, которую можно было бы переустановить при срабатывании спринклера, что упрощает замену.

Розетки для пожарных оросителей

Большинство подвесных спринклеров включают декоративные кольца, называемые накладками, для закрытия отверстий в гипсокартоне в точке входа. Однако они не просто декоративные. Установка навесных оросителей без заводской

Накладка Tyco Style 20

Накладка

— или вообще без нее — позволяет поднимающемуся теплу обходить головку спринклера, потенциально задерживая слив воды.

Существует три типа розеток для пожарных оросителей:

Розетки

должны быть специально одобрены для использования с определенным противопожарным спринклерным устройством (NFPA 13 7.2.6, издание 2019 г.) и иметь размер, соответствующий K-фактору спринклера или размеру отверстия. Утопленные подвесные спринклеры в спринклерах Tyco серии TY-B используют только розетки типа 15 или 20, для спринклеров Viking VK102 и VK 302 требуется розетка модели E-1 / F-1, а для серии Victaulic V27 требуются утопленные розетки V27.

Собираем все вместе

Хотя навесные пожарные спринклерные головки, несомненно, являются наиболее распространенным типом, тщательный выбор основных характеристик, декоративных преимуществ и покрытий может продлить срок службы продукта, а также упростить установку. Если вы нашли то, что ищете, нажмите здесь, чтобы просмотреть нашу подборку коммерческих навесных пожарных спринклеров.

Щелкните здесь, чтобы вернуться к нашему оглавлению.

Что такое вертикальная оросительная головка?

Вертикальные пожарные спринклеры распыляют воду вверх к вогнутому дефлектору, создавая куполообразную форму струи.Они устанавливают дефлектор вверх, чтобы закрыть определенные участки и предотвратить скопление льда и мусора в голове. Вертикальные спринклеры устанавливаются там, где препятствия мешают покрытию, а также в системах с сухими трубами, подверженных отрицательным температурам.

Вертикальный дождеватель Viking VK200

Вертикальные пожарные спринклеры часто используются на складах или в промышленных помещениях, а также в отремонтированных конструкциях с открытыми потолками, таких как современные офисные здания и шикарные рестораны. Для промышленных, коммерческих и складских помещений наиболее подходящие вертикальные спринклеры имеют 3/4 дюйма (19.05 мм) резьбовое соединение с коэффициентом К 8,0, например, в сериях Viking VK200 и Victaulic V34. Многие вертикальные спринклеры также доступны с отверстием меньшего размера 5,6K, в том числе серии Tyco TY-FRB, а также модели V27 и VK300 от Victaulic.

Но хотя вертикальные пожарные спринклеры являются основой почти всех производителей пожарных спринклеров, не все вертикальные пожарные спринклеры созданы одинаково.

Установка

Вертикальные спринклеры, установленные на ответвлениях, должны устанавливаться таким образом, чтобы кронштейны рамы были параллельны трубопроводу ответвления, если производитель не предписывает другую ориентацию; это сводит к минимуму препятствия на пути распыления.Противопожарные спринклеры серий Victaulic V27 и Victaulic V34, в том числе 5.6K V2703 и V2704 и 8.0K V3401 и V3402, отлиты с шестигранным выступом, называемым бобышкой для гаечного ключа, предназначенным для обеспечения поверхности контакта гаечных ключей для надежной фиксации. возьмитесь за спринклеры, поверните и установите их в правильной ориентации.

Вертикальный дождеватель Victaulic V2704

Антикоррозийные покрытия

В 2012 году компания Viking представила коррозионно-стойкое покрытие из политетрафторэтилена (ЛОР), не содержащее химического никеля, для нескольких продуктов в своей коммерческой спринклерной линии.При этом Viking вместе с Victaulic и другими предоставляет покрытие, способное выдержать строгие 30-дневные испытания на коррозионное воздействие UL 199 с минимальными признаками ржавчины или их отсутствием. В качестве альтернативы, многие вертикальные спринклеры Viking со стандартным срабатыванием, в том числе 5.6K Micromatic VK100 и 8.0K Micromatic VK200, также доступны с недорогим, одобренным UL и FM коррозионно-стойким восковым покрытием и специально разработанным ключом для разбрызгивания воска. предназначены для установки этих спринклеров без случайного удаления воска.

Эстетика

Хотя вертикальные пожарные спринклеры нельзя утопить или спрятать за крышкой, конструкция системы может сделать вертикальные модели менее раздражающими. Спринклеры Tyco серии TY-FRB доступны с коэффициентом К 5,6, минимальной рамой и узкой колбой и предназначены для банков, отелей и других коммерческих помещений, где внешний вид имеет значение.

Спринклеры раннего подавления и быстрого реагирования (ESFR)

Спринклер Tyco TY-7126 ESFR

Впервые разработанные в 1980-х годах спринклеры раннего тушения и быстрого реагирования (ESFR) произвели революцию в предотвращении пожаров в складских помещениях с помощью высокоэнергетических распылителей, предназначенных для глубокого проникновения горящего топлива и пожарных шлейфов.Компания Tyco ввела новшества на рынке, представив одни из самых первых спринклеров ESFR, разработав спринклеры для избранных холодильных складов в 2012 году и перейдя от более ранних моделей ESFR к своей низкопрофильной линии пожарных спринклерных систем модели ESFR-17 16.8K в 2015 году.

Собираем все вместе

Правильный вертикальный спринклер может контролировать даже самые экстремальные условия пожара, выдерживать коррозионные пары, легко устанавливается и лишь минимально влияет на архитектурные и дизайнерские потребности.Если вы нашли то, что искали, нажмите здесь, чтобы просмотреть нашу подборку коммерческих вертикальных пожарных спринклеров.

Щелкните здесь, чтобы вернуться к нашему оглавлению.

Что такое спринклерная головка с боковой стенкой?

Противопожарные спринклеры с боковыми стенками устанавливаются вдоль стен или под балками там, где нет потолочных трубопроводов, или там, где эстетический вид

Боковой ороситель Victaulic V27

проблем или препятствий противодействуют использованию спринклерных систем других типов.Большинство из них предназначены для защиты небольших комнат, туалетов или коридоров и имеют полукруглый дефлектор, который создает форму струи в форме полумесяца.

Горизонтальные спринклеры с боковыми стенками следует устанавливать только под гладкими, плоскими горизонтальными потолками в соответствии с их списками, разрешениями и директивами NFPA. Они используются в отелях, ресторанах, церквях и ряде коммерческих структур, и в большинстве противопожарных спринклеров с боковыми стенками используется резьбовое соединение 1/2 дюйма (12,7 мм) и коэффициент К 5,6.

Стандартные покрытия для горизонтальных спринклеров 5,6 тыс. Производителей, таких как пожарные спринклеры Tyco серии TY-FRB, серии Microfast и Micromatic от Viking и серии V27 Victaulic, включают белый, черный, латунный и хромированный цвета. Каждый производитель предлагает немного разные варианты спринклера для боковых стенок. Эти различия, в том числе перечисленные ниже, могут упростить установку и продлить срок службы продукта.

Установка

Боковой ороситель Viking VK305

В этом году компания Viking представила 8.0 К-фактор горизонтальные спринклеры для сухих горизонтальных боковых стенок с модернизированными дефлекторами, перечисленные для установки с дефлектором, расположенным в любом месте на глубине от четырех до 12 дюймов под потолком. Новая линейка спринклеров Viking, внесенная в список, предоставляет подрядчикам такую ​​же простоту установки, как и другие модели компании с боковыми стенками, в том числе VK305 с коэффициентом K 5,6 и VK104.

В 2016 году Tyco объединилась с Johnson Controls, в результате чего вошли две глобальные компании с обширным промышленным опытом. Впоследствии Johnson Controls анонсировала ряд новых продуктов для спринклеров Tyco, включая безленточный адаптер с прямой резьбой, называемый Rapid Seal, для ускорения установки пожарных спринклерных систем в системах, в которых используются трубы и фитинги из ХПВХ.Rapid Seal способствует точному размещению и ориентации — что особенно полезно при установке пожарных спринклеров Tyco серии TY-FRB и других спринклерных головок с боковыми стенками.

Покрытия

В то время как краски вторичного рынка портят головку пожарных спринклерных установок, покрытия, поставляемые производителем, могут продлить срок их службы, защищая от коррозии. Например, большинство производителей предлагают антикоррозийные покрытия из ПТФЭ (ЛОР). Но в 2014 году Victaulic представила покрытие VC-250 для своей спринклерной линии FireLock.Он способен противостоять воздействию большего количества химических веществ, включая перекись водорода, гидроксид натрия, аммиак и азотную кислоту. Покрытия VC-250 доступны для противопожарных спринклеров Victaulic для боковых стенок с коэффициентом К 5,6 в семействе V27 и их спринклеров для боковых стенок 8,0К серии V34.

Собираем все вместе

Противопожарные спринклеры

с боковой стенкой требуют тщательной установки, и этот процесс можно упростить с помощью правильных списков и подходящих аксессуаров.Все производители предлагают защитные покрытия для спринклеров с боковыми стенками, но эти покрытия следует выбирать с учетом конкретных химических опасностей, с которыми сталкивается спринклер. Если вы нашли то, что искали, нажмите здесь, чтобы просмотреть нашу подборку коммерческих спринклеров с боковыми стенками.

Щелкните здесь, чтобы вернуться к нашему оглавлению.

Что такое спринклерная головка скрытого монтажа?

Скрытые модели устанавливаются в стены или потолки и полностью закрывают навесную или боковую спринклерную головку с помощью скрытой крышки спринклерной системы пожаротушения.Эта термочувствительная пластина отсоединяется при температуре примерно на 20 градусов ниже, чем температура спринклерной головки пожарного, позволяя скрытому дефлектору спринклера упасть, а головке активироваться.

Подобно навесным, вертикальным и боковым спринклерам, большинство скрытых моделей имеют резьбовое соединение 1/2 дюйма (12,7 мм) и коэффициент К 5,6, в том числе спринклеры Victaulic серии V38, Senju CN-QR и Tyco RFII (Royal Flush) Температура крышки пожарного спринклера зависит от температуры активации головки, но часто устанавливается на 139 F (59 C) для спринклеров 155 F (68 C) и 165 F (74 C) для 200 F (93 C) спринклеров.

Внешний вид накладок пожарных спринклерных систем сильно различается от производителя к производителю. В то время как большинство спринклерных головок доступны в белом, хромированном, черном или латунном цвете, накладки доступны с более широким спектром отделки, включая версии с рисунком под дерево, металлик и, в некоторых случаях, с индивидуальной окраской.

Накладки Senju с различной отделкой

Senju, крупнейший в Японии производитель спринклерных систем для пожаротушения и производитель первых спринклерных систем для пожаротушения, быстро расширился за последнее десятилетие, увеличивая складские площади для размещения запасов, которые временами едва успевали за растущим спросом.Частью растущего успеха Senju является их уникальная коллекция накладок со стандартной отделкой, в том числе бежевый, никель, текстура древесины пихты Дугласа и восемь других цветов и узоров, а также десятидневный срок изготовления на заказ накладок на основе изображений. Senju предлагает эти пластины для большей части своей линейки продуктов, включая спринклеры CN-QR с коэффициентом K 5,6.

Поскольку накладки на пожарные спринклерные системы никогда не следует красить и всегда следует заменять на пластины, одобренные производителем, эстетическая линия Senju заполняет столь необходимую нишу для элегантных зданий, нуждающихся в противопожарной защите.

Если вы нашли то, что искали, щелкните здесь, чтобы просмотреть нашу подборку коммерческих спринклеров скрытого монтажа подвесного типа, или щелкните здесь, чтобы вернуться к нашему оглавлению.

Доступны другие типы пожарных спринклерных систем для специального применения

Рассмотренные выше типы спринклерных головок — далеко не единственные доступные варианты. За прошедшие годы такие производители, как Tyco, разработали множество специальных спринклерных головок для очень специфических применений. Система повышенной световой опасности (ECLH), сверхбольшое отверстие (XLO), вертикальные боковые стенки и системы туманообразования хорошо подходят для определенных условий окружающей среды и пожароопасности.

Не существует «лучшего» пожарного спринклера — только модель, подходящая для конкретной зоны покрытия. Лицензированные проектировщики и установщики пожарных спринклерных систем играют ключевую роль в обеспечении того, чтобы тип, расположение и температура спринклера соответствовали пожарной опасности, типу размещения и архитектурному проекту сооружения. Если вы подумываете о замене пожарных спринклеров, обратите внимание, что систему необходимо предварительно слить.

Ознакомьтесь с нашим полным ассортиментом коммерческих пожарных спринклеров. Если у вас есть какие-либо вопросы и вам нужна помощь в их выборе, позвоните нам по телефону 888.392.3362, оставьте комментарий ниже или заполните нашу контактную форму, и мы будем рады помочь вам.

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.

Как построить стеллаж из оцинкованных труб | инструкции

Найдите секцию трубы из оцинкованной стали, а не секцию черной (BLK) трубы, в местном хозяйственном магазине.

Определите выбор диаметра трубы.Удерживайте трубу диаметром 1/2 дюйма рядом с трубой диаметром 3/4 дюйма. Что лучше будет смотреться на кухне? Примечание. Размер 1/2 дюйма будет достаточно прочным даже для тяжелых чугунных сковородок и чугунных голландских духовок. Резьбовые оцинкованные стальные трубы бывают разной длины с предварительно нарезанными концами (часто называемые трубными ниппелями). трубные ниппели наиболее популярной длины (16 дюймов, 24 дюйма и 30 дюймов) не хранятся в наличии, попросите продавца отрезать трубу до необходимой длины и иметь на обоих концах резьбу. Более короткие трубные ниппели часто бывают разной длины (от 2 до 12 дюймов).Выберите два коротких оцинкованных патрубка для труб, длина которых соответствует измерению глубины от стены. Глядя на семифутовую витрину с оцинкованными сантехническими принадлежностями, упакованными в небольшие коробки, легко запутаться и ошеломить. Не торопитесь. Не забудьте совместить оцинкованные фланцы пола и оцинкованные колена под углом 90 градусов с резьбой выбранного размера трубы. Возьмите пакет шурупов для крепления фланца к стойке (стойкам) и мешок шурупов для крепления к гипсокартону. Рядом с винтами вы найдете ребристые пластиковые анкеры, которые можно вставить в пилотные отверстия, которые вы просверливаете в гипсокартоне.S-образные крючки завершат список покупок.

S крючки бывают разных размеров, как по длине, так и по ширине крючка. S-образные крючки размером 2 1/2 дюйма и 3 дюйма открываются для установки на оцинкованную трубу диаметром 3/4 дюйма без каких-либо изменений. S-образный крюк размером 2 дюйма открывается для установки на трубу 1/2 дюйма. Если предпочтительнее крючок меньшего размера, используйте S-образный крюк. могут быть изменены и открыты в соответствии с размером трубы с помощью настольных тисков и плоскогубцев. Будьте осторожны, чтобы не поцарапать S-образный крючок плоскогубцами.

Примечание. Если выбранное пространство стены кухни имеет стойку посередине ширины, дизайн будет немного изменен.Помните, что по крайней мере один фланец должен соединяться с стойкой стены. Чтобы изменить дизайн, нанесите карандашом отметку в центре каркаса стены (наилучшая оценка). От отметки стойки стены измерьте расстояние по горизонтали до правого и левого концов стойки. Следует приобрести оцинкованный тройник с тремя резьбовыми отверстиями. Помимо оцинкованной Т-образной формы, вам потребуются три напольных фланца, три коротких трубных ниппеля нужной глубины и две длины стойки для горшка, оба конца которых будут ввинчиваться в Т-образную и соответствующие колена под углом 90 градусов.Эти две длины трубы стойки для горшков, возможно, придется разрезать и нарезать резьбой в магазине, в зависимости от размеров стойки.

.
