Как правильно собрать потолочный каркас под гипсокартон по технологии

• Этапы обустройства конструкции
• Какой вид профиля понадобится
• Замеры поверхности
• Разметкаhttps://sdelalremont.ru/image/Podvesnye_potolki.pdf
• Подготовка материалов
• Крепление каркаса и сборка конструкции
• Крепление гипсовых строительных плит и гипсоволокнистых листов
• Устройство проводки
• Заключение

Довольно популярным вариантом оформления потолка становится монтаж гипсокартона, за счет которого можно обустроить оригинальный дизайн. Но для его монтажа необходимо правильно обустроить каркас под гипсокартон на потолок. При его монтаже есть некоторые особенности разметки конструкции, которые стоит учитывать при проведении работ.

Этапы обустройства конструкции

Для начала стоит рассмотреть этапы работы, которые предусматривает монтаж каркаса для потолка из гипсокартона в комнате :

1. Подготовка поверхности.
2. Замеры поверхности и расчет материала.
3. Разметка.
4. Подготовка материалов.
5. Монтаж профилей.

Каждый из них важен в одинаковой степени, потому когда обустраивается каркас для потолка из гипсокартона, схема его составляется еще при подготовке.

Какой вид профиля понадобится

Перед тем, как приступать к рассмотрению технологии устройства конструкции необходимо определится с используемыми материалами, а именно, какой профиль использовать.

Обозначение профилей и отличие в аббревиатуре:

Название профиля без сокращений	Сокращенное название на Российском рынке	Сокращенное Европейское название
Потолочный	ПП	CD
Потолочный направляющий	ПН	UD

В зависимости от своего назначения и требований к конструкции профили могут быть представлены в разных размерах.

Для устройства каркаса на потолке под гипсокартон нам понадобятся два вида профиля, а именно направляющий (ПН) и потолочный (ПП).



Стартовый потолочный ПНПонадобится такой ПП

Также не стоит забывать и о креплениях для профиля, которых также может быть представлено несколько видов:

1. П-образные кронштейны. Просты в использовании, легко сгибаются в местах сгиба, а также предварительно перфорированы по всей площади.
2. Быстроподвес. Такой тип имеет специальные спицы с отверстиями, помогающие соединять детали, которые невозможно соединить прямым подвесом.
3. Крестообразные кронштейны (краб). Обычно применяются в роли перемычек для несущих профилей. Позволяют скреплять их под прямым углом.
4. Также, дополнительно, могут быть использованы соединители, для удлинения профилей.

Соединитель профиля

Замеры поверхности

Для начала стоит провести замер длины и ширины потолка. Исходя из них будут проводится расчеты материалов.

Непосредственно сам материал рассчитывается следующим образом:

• Длину помещения разделяем на 60 сантиметров. Таким образом мы получим количество направляющих креплений.
• Ширина помещения будет служить показателем для длины профилей.
• Также на 60 сантиметров разделяем и ширину, в итоге получаем количество поперечных перекладин из профиля.
• В общей сложности в конечном итоге у нас должна получится сетка из профилей, на которую будет закрепляться листы.
• Теперь умножаем количество направляющих на ширину помещения, после чего количество поперечных креплений на длину и складываем полученные показатели. Таким образом мы получим общую длину профиля, которая нам необходима. Исходя из нее в дальнейшем будет приобретаться сам профиль.



Таким же образом рассчитываются и дюбель-гвоздь для профиля, которые предусматриваются каждые 30-40 сантиметров.



Скачать инструкцию по монтажу подвесных потолков из гипсокартона Кнауф.

Разметкаhttps://sdelalremont.ru/image/Podvesnye_potolki.pdf

Следующим шагом становится разметка потолка под каркас гипсокартона. Для нее нам понадобится рулетка, карандаш, гвозди или саморезы, нить и уровень.

Непосредственно сама разметка проводится следующим образом:

1. В первую очередь определяем уровень будущего потолка.
2. После того, как уровень, на котором будет монтироваться каркас для подвесного потолка из гипсокартона, обозначен, начинаем переносить его показания на поверхность всего потолка.
3. От в каждую из сторон на расстоянии в 60 сантиметров забиваем еще один гвоздь. При этом проверяем, чтобы две отметки были на одном уровне.
4. Таким же образом обустраиваем отметки на расстоянии 60 сантиметров друг от друга по всему периметру комнаты.
5. Теперь необходимо между каждой отметкой по периметру натянуть нити, которые будут первичным указателем.

Далее непосредственно при монтаже необходимо будет натягивать нить между отметками лежащими друг напротив друга, непосредственно при обустройстве каждого профилей.

Важно правильно выполнить разметку согласно размерам ГКЛ.  Для этого необходим чертеж расположения листов гипсокартона на потолке.

Схема расчета распределения листов на потолке.

Подготовка материалов

Теперь необходимо подготовить материалы к монтажу. Можно обрезать профиль непосредственно во время того, как будет проводится монтаж каркаса под гипсокартона на потолок, но лучше будет подготовить его заранее.

Как уже стало понятно, подготовка подразумевает собой вырезку профиля в соответствии с размерами помещения. Для проведения работ нам понадобится рулетка, карандаш и болгарка (или же ножовка для металла).

Нам необходимо сделать каркас для гипсокартона на потолок в соответствии со всеми размерами помещения, потому необходимо вырезать из профиля отрезки. Возьмем для примера комнату размером 4*6 метров, и для нее рассчитаем материалы, и рассмотрим, как их подготовить. Соответственно для больших помещений расчет каркаса из гипсокартона на потолок будет проводиться аналогично.

Для начала нам нужно выбрать профиль и посчитать количество продольных профилей. Они будут крепится по длине помещения. Рассчитываются следующим образом:

1. Как уже было сказано, крепление будет проводится по длине (если длина слишком большая, то крепить лучше по ширине комнаты, расчеты при это проводятся также).
2. Для подсчета количества продольного профиля, делим ширину помещения на шаг крепления: 4,0м/0,5м=8. Таким образом мы выяснили, что нам понадобится 8 профилей, длиной 6 метров.
3. Теперь просчитываем поперечные перекладины. Шаг их крепления также пол метра. Делим длину помещения на шаг, после чего умножаем на количество продольных полос. 6/0,5*8=96. Понадобится 96 отрезков.
4. Отметим, что шаг поперечных креплений можно сделать больше, увеличив его до 70-80 сантиметров, чтобы немного сэкономить материалы.

Проще воспользоваться онлайн калькулятором расчета потолка ГКЛ.

После того, как подсчитано необходимое количество профиля, с помощью ножниц по металлу или болгарки выпиливаем необходимые отрезки.

Крепление каркаса и сборка конструкции

Пришло время крепить каркас на потолок для гипсокартона. Процесс довольно прост, но требует внимания и сосредоточенности. А кроме того, каркас под гипсокартон из металлопрофиля на потолок должен быть закреплен четко по уровню.

Для закрепления нам понадобятся саморезы, шуруповерт, уровень. И также стоит подготовить и профиль. Для работы нам понадобятся следующие:

1. Потолочный профиль (ПП) 60/27.
2. Направляющий профиль (ПН) 28/27

Итак, приступим к разбору технологии  крепления каркас для подвесного потолка из гипсокартона:

1. В первую очередь еще раз проверяем уровень крепления, который был отмечен при разметке, напомним, каркас должен быть идеально горизонтальным.
2. Теперь, над отметками уровня каркаса закрепляем по периметру направляющие профиля.
3. После чего начинаем крепление продольных профилей. Для этого сначала натягиваем нить, между отметками разметки, между которыми будет предусмотрен профиль, и предусматриваем для него крепления повесов.
4. Они представляют собой «П» образные  пластины (кронштейны).  Закрепляем их непосредственно по разметочной нити, которая показывает уровень каркаса потолка из гипсокартона.
5. После их закрепления можно обустраивать непосредственно сам профиль. Он закрепляется с двух сторон на «П-образном» креплении. При этом нужно четко соблюдать уровень разметки. Нить должна слегка соприкасаться с профилем, но не должна натягиваться им, или висеть на расстоянии.
6. Проверяется ровность как продольными, так и поперечными нитями.
7. Так же закрепляем все продольные профиля в соответствии с выполненными метками.

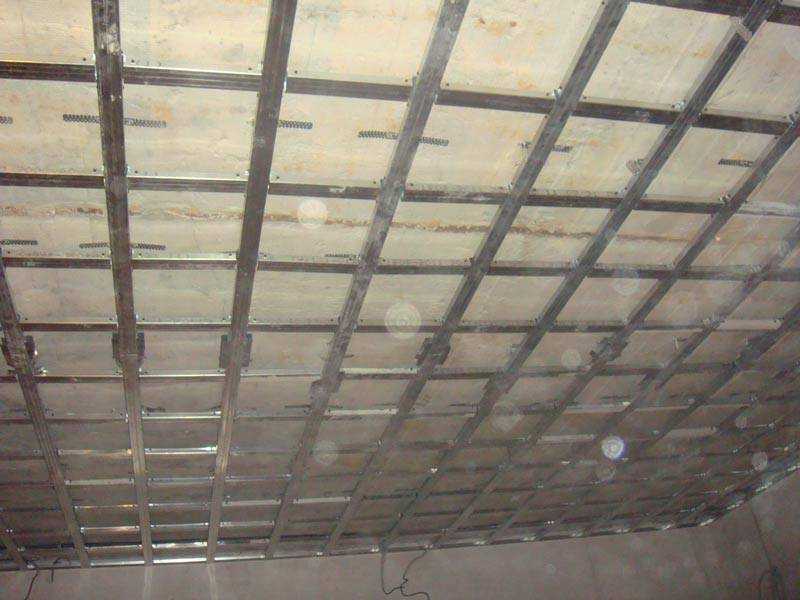

8. Таким образом, у нас готов первичный каркас на потолок под гипсокартон из металлопрофиля.
9. Теперь приступаем к креплению поперечных профилей. Они крепятся непосредственно к продольным, с использованием крабов. Крепление происходит при помощью саморезов с сверлом.

   Соединение профиля крабом с фиксацией саморезами

10. После закрепления всех профилей, натягиваем нить, между отметками, и поверяем насколько ровно сделан каркас из профиля под ГКЛ потолок.
    Напомним, нити должны лишь слегка соприкасаться, но не натягиваться и не провисать под профилем. В дополнение проверяем ровноту правилом.

После проверки можно сказать, что каркас на потолок под гипсокартон подготовлен. Теперь узнайте подробно, как правильно крепить листы ГКЛ.

Но это касательно одноуровневого, но стоит еще рассмотреть и двухуровневые потолки с подсветкой.

Крепление гипсовых строительных плит и гипсоволокнистых листов

Крепление гипсовых строительных плит и гипсоволокнистых листов к профилям (брускам) осуществляется, в основном, поперек несущих профилей. Для удобства последующего шпаклевания рекомендуется с листов, примыкающих длиной стороной к стене, предварительно срезать
продольную кромку.
Установить с помощью подпорок или телескопического подъемника гипсовые строительные
плиты или гипсоволокнистые листы в проектное положение и закрепить их к каркасу. Гипсовые
строительные плиты или гипсоволокнистые листы подгоняются друг к другу и привинчиваются
к каркасу шурупами, при этом не должна допускаться их деформация. Укладка изоляционного
материала (при необходимости) производится параллельно с монтажом каждого листа обшивки. Толщина и плотность изоляционного материала должна быть рассчитана и учтена в нагрузках при выборе типа и конструкции подвесного потолка.
Смежные листы при монтаже подвесного потолка должны монтироваться вразбежку со смещением друг относительно друга не менее чем на шаг несущего профиля.

С торцевых кромок гипсовых строительных плит, не оклеенных картоном, при помощи кромочного рубанка необходимо снять фаску под определенным углом (22,5°) на глубину 2/3 толщины
листа.
Гипсовые строительные плиты или гипсоволокнистые листы закрепляются к каркасу самонарезающими шурупами, располагаемыми с шагом 150 мм вразбежку на смежных листах на расстоянии:
• для гипсовых строительных плит не менее 10 мм от оклеенного картоном края листа и не
менее 15 мм от обрезанного;
• для гипсоволокнистых листов не менее 10 мм от края листа.
При применении гипсоволокнистых листов толщиной 12,5 мм шаг шурупов увеличивается
до 200 мм. Для крепления гипсовых строительных плит к каркасу применяют самонарезающий
шуруп TN, а для гипсоволокнистых листов – самонарезающий шуруп MN.

Устройство проводки

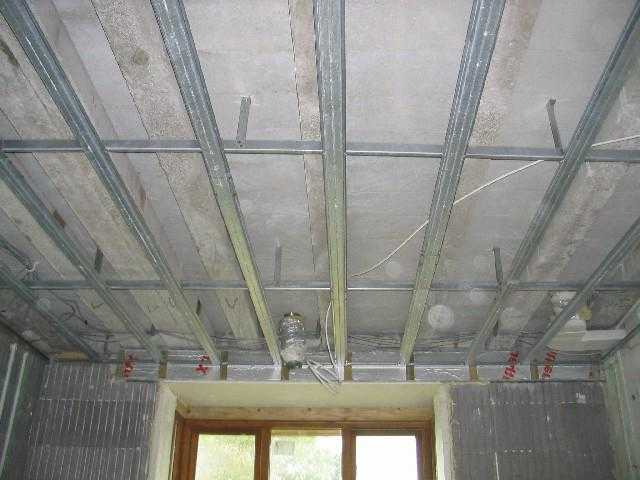

Также на фазе монтажа каркаса под гипсокартон необходимо сразу подготовить проводку под осветительные приборы. Ее укладка осуществляется по гофрированным трубам от ближайшей распределительной коробки.

Электропроводка в гофре на потолке

Здесь нужно отметить несколько нюансов, которые необходимо учитывать:

1. Для устройства проводки необходимо или приобретать профиль в котором предусмотрены специальные отверстия для электропроводки, или же заблаговременно их обустроить самостоятельно.
2. Крепление гофрированной трубки проводится с помощью специальных клипс или хомутов с шагом в 30-40 сантиметров.

Более подробней об устройстве электропроводки можете узнать в отдельных материалах.

Заключение

Теперь вы узнали, как собрать каркас из профиля для гипсокартона на потолок и можете сделать это сами (конечно понадобится помощник). Кроме того, отметим, что есть важные моменты при работе с гипсокартоном. Для закрепления изученного материала рекомендуем вам ознакомится с несколькими видеороликами, в которых наглядно показано, как сделать каркас для гипсокартона для потолка.

Видео:

Видео:

Видео:

монтаж каркаса потолка из профиля под гипсокартон, как сделать правильный каркас из металлопрофиля, установка

Содержание:

Что такое каркас и его назначение
Виды каркасов для гипсокартона
Разнообразие профилей для сборки каркасов на потолке
Подвесы и соединительные элементы
Крепежи для каркасов из металлопрофиля
Проектирование и выполнение расчета
Подготовка потолочной поверхности
Сборка ячеистого каркаса
Установка поперечного каркаса
Создание многоуровневого каркаса
Видео

Сборка каркаса для потолочной конструкции из гипсокартонных плит является ответственным процессом, для выполнения которого требуется особая внимательность, поскольку от правильности монтажа зависит прочность создаваемого покрытия и его внешний вид.

Что такое каркас и его назначение

Одним из популярных отделочных материалов для оформления потолочной поверхности считаются листы гипсокартона. То, насколько привлекательным получается внешний вид конструкции, и ее долговечность зависит от правильности проектирования и сборки каркаса потолка из ГКЛ под перекрытием из бетона или древесины.

Если при его обустройстве по незнанию или невнимательности допущены ошибки и просчеты, приходится переделывать всю работу полностью. Поэтому так важно знать, как следует собирать каркас, который представляет собой несущую конструкцию, монтируемую из линейных элементов таких, как стальной профиль или деревянный брус.

Он предназначается для удержания гипсокартонных листов под потолочной основой, так как не существует другого способа, как можно их закрепить. Кроме этого, каркас служит для выравнивания потолков, поверхность которых обычно в квартирах далека от ровных плоскостей. Этот недостаток можно исправить путем установки подвесной системы из профилей и ГКЛ.

Еще одной задачей монтажа каркаса под гипсокартон на потолок является обустройство пространства для укладки электропроводки под светильники, встраиваемые в материал покрытия.

Виды каркасов для гипсокартона

На классификацию каркасов для гипсокартона влияет несколько критериев:

• применяемый материал;
• количество ярусов;

В зависимости от используемых материалов для сооружения каркаса для гипсокартона на потолок, он может быть:

1. Деревянным. Для его изготовления задействуют брус. Такую конструкцию сооружают нечасто, поскольку она получается дорогостоящей и при этом не обладающей достаточной прочностью и долговечностью, а также восприимчивой к повышенной влажности. Кроме этого, деревянный брус следует подвергать обязательной обработке антисептиками — защитой от гниения и бактерий, и антипиреном – средством от возгорания. Главное преимущество данной конструкции заключается в ее экологической чистоте.
2. Металлическим. Чтобы его собрать, потребуются несколько видов профилей. Элементы из металла стоят дешевле, отличаются прочностью и долговечностью. На сегодняшний день технология монтажа каркаса из металлического профиля на потолок полностью отработана, процесс этот несложен и не слишком трудоемок. Если сборка планируется в помещении с высоким уровнем влажности, тогда предпочтительнее использовать оцинкованные изделия.

Одновременно каркасы, сделанные из металлопрофиля, подразделяются на:

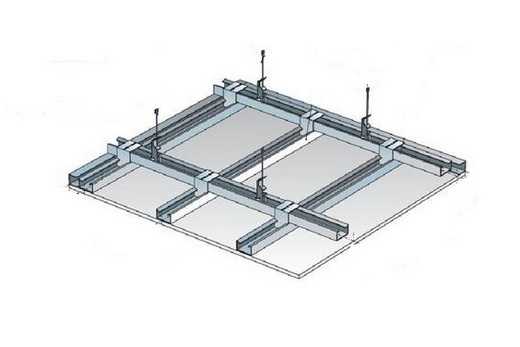

1. Ячеистые. Состоят они из линейно расположенных элементов и перемычек, которые устанавливают между ними перпендикулярно и с одинаковым интервалом. Каркасы получили такое название, поскольку профили и перемычки образуют в них ячейки одного размера прямоугольной или квадратной формы.
2. Поперечные. В данном случае каркас собирают из поперечно установленных металлических профилей, которые закрепляют в направляющих. На поперечную систему необходимо меньше материалов, чем на ячеистую конструкцию. Одновременно процессу создания такого каркаса на этапе проектирования и нанесения разметки требуется больше аккуратности.

Каркас в соответствии с количеством ярусов бывает:

1. Одноуровневым. При его сооружении деревянные балки или профили располагают в единой горизонтальной плоскости, в результате чего образуется ровный гипсокартонный потолок, у которого на всем протяжении одинаковая высота.
2. Многоуровневым. Этот каркас потолка из гипсокартона собирают при обустройстве нескольких ярусов и для создания плавных обводов и сложных фигур. Также с его помощью собирают многоуровневую потолочную конструкцию, где материал обшивки крепят по периметру стен, а в центре размещают натяжное полотно из ткани или поливинилхлорида.

Разнообразие профилей для сборки каркасов на потолке

Для сооружения каркаса для потолка из ГКЛ потребуются:

• профили;
• подвесы и соединительные элементы;
• крепежные изделия.

При создании подвесной конструкции задействуют металлические профили разных типоразмеров. Если оформление потолочной поверхности будет производиться в помещениях с постоянно повышенным уровнем влажности, это обычно ванная, санузел и кухня, тогда нужно использовать оцинкованную продукцию, поскольку она более устойчива к коррозийным процессам. Подобный каркас потолка из профиля прослужит гораздо дольше и более высокая цена на него оправдает себя.

Профиль является длинным изделием, сделанным из листа металла с цинковым покрытием. Его размеры и величина сечения зависят от задач, которые ему необходимо выполнить в конструкции каркаса.

Используемые комплектующие изделия подразделяются на несколько категорий:

1. Потолочный профиль (ПП или CD). Он имеет в сечении П-образную форму, ширину 60 и высоту 27 миллиметров. На полке профиля присутствуют канавки, придающие ему повышенную прочность и требуемую жесткость. Является основным элементом каркасного потолка из гипсокартона, поскольку именно к нему прикрепляют листы материала для отделки.
2. Потолочный направляющий профиль (буквенное обозначение ПНП или UD). Имеет аналогичное сечение, но иные параметры – его высота составляет 28, а ширина 27 миллиметров. Крепят профиль данного вида вдоль периметра помещения под потолком. Выполняет направляющую функцию для ПП профилей. На нем имеются готовые отверстия под крепежные детали.
3. Арочный профиль обозначается сокращенно ПА. Его задействуют для сборки каркасов криволинейной формы, к примеру, волнообразной. ПА обычно используют при необходимости создать многоярусную гипсокартонную конструкцию. Высота изделия равна 60 миллиметров, а ширина – 27 миллиметров. У данного профиля отсутствуют продольные ребра жесткости.
4. Угловой профиль (ПУ). Это элемент небольшого размера с многочисленными отверстиями. Его используют с целью придания углам дополнительной прочности и точного соблюдения их размеров.

Важно различать ПНП и обычный направляющий профиль (ПН). Последние изделия применяют для сборки каркасов для обустройства гипсокартонных перегородок и отделки стен при помощи этого материала.

Подвесы и соединительные элементы

Профили выполняют функцию балок, их нужно не только прикрепить к потолочному перекрытию, но и соединить между собой, в противном случае они оказываются бесполезными. Подвесы и соединители обеспечивают сборку каркаса под гипсокартон из металлопрофиля на потолок.

Следующим после профилей по важности считается П-образный подвес, он представляет собой скобу, производимую из катаной стали, у которой ширина равна 27, а высота — 60 миллиметрам. Ее ширина аналогична ширине ПП профиля.

По всей длине «лапок» подвеса имеется большое количество парных отверстий, расположенных с одинаковыми промежутками. На основании этого элемента имеются крепежные отверстия для фиксации анкерных болтов на перекрытиях из бетона и саморезов на деревянной основе.

Именно на подвесы для каркаса из металлопрофиля на потолок приходится наибольшая степень нагрузки, поэтому специалисты не рекомендуют экономить деньги на их применении.

Функция, которую должны выполнять соединители, понятна из их названия. Ими пользуются для соединения профилей в определенном положении между собой.

Производители выпускают много разных соединителей:

1. Продольный. Предназначается для соединения ПП между собой. С помощью этого типа соединителей можно создавать конструкции большей длины, чем этот параметр у одного профиля, если ее оказывается недостаточно.
2. Угловой. Является отрезком профиля, имеющим в центре пропил и сгиб в этом же месте. Такой элемент применяют с целью соединения ПП под разными углами – острым, тупым, прямым, что зависит от конструкционной особенности каркаса потолка из профиля под гипсокартон.
3. Т-образный. Это изделие необходимо для стыковки примыкающих друг к другу профилей. Допустимо не только перпендикулярное расположение ПП и Т-образного соединительного изделия, но и под углом разной величины, поскольку у этого элемента имеются сгибы.
4. Элемент типа «краб». Он обеспечивает соединение от трех до четырех потолочных профилей между собой на одном уровне или крест-накрест.
5. Двухуровневый соединитель. Предназначается для выполнения той же задачи, что и для «краба», но профили в нем располагаются один выше другого.

Делая расчет требуемого количества материалов, следует помнить, что профили, подвесы и соединительные элементы нужно приобретать с запасом, составляющим 10 – 20%. Наличие резерва позволяет немедленно заменить испорченное или бракованное изделие.

Крепежи для каркасов из металлопрофиля

Чтобы собрать на потолке каркас из профиля под гипсокартон, все его элементы необходимо скрепить между собой. При строительстве подвесной потолочной конструкции из крепежных изделий в основном задействуют самонарезающие шурупы, которые еще называют саморезами.

Для соединения профилей друг с другом применяют:

• шурупы самонарезающие прокалывающие – марки LN9, LN9.5, LN12 и т. д.;
• саморезы сверлящие – марки LB9, LB11, LB16 и т.д.

Цифра, расположенная после буквенного значения, обозначает длину саморезов в миллиметрах. Диаметр крепежных изделий для металлопрофиля, как правило, равен 3,5 миллиметра.

В продаже встречается разновидность таких элементов с тонкой шляпкой. Подобные крепежи предназначаются для использования, когда нужно вкрутить саморез в месте, к которому в дальнейшем будут прилегать ГКЛ.

Подвесы и каркас из металлопрофилей прикрепляют к потолочному перекрытию с использованием дюбелей или шурупов в зависимости от материала, из которого сделано черновое основание. Если подвесную конструкцию устанавливают в деревянном доме, то применяют саморезы, которые намного больше «клопов», соединяющих ее элементы.

Проектирование и выполнение расчета

Начальный этап создания потолка из металлопрофиля заключается в его проектировании и проведении соответствующих расчетов. Для этого нужно приготовить несколько листов бумаги, угольник, линейку, карандаш и ручку.

Чтобы выполнить замеры в помещении, потребуются линейка и лазерный или гидравлический уровень. Для деления потолочной поверхности на участки и ее разметки необходимы маркер и специальная отбивочная нить.

Работу выполняют в определенной последовательности:

1. Замеряют длину каждой стены помещения. Даже в прямоугольных комнатах противоположные стороны имеют разные размеры. Зрительно это может быть незаметно, но для разметки подвесной потолочной конструкции это обстоятельство имеет немаловажное значение.
2. Расстояния измеряют от пола до потолка в каждом из углов, в середине каждой стены и в центре комнаты.
3. Находят угол с наименьшей высотой на основании данных, которые были получены раньше. В этом месте затем измеряют расстояние от перекрытия до плоскости подвесной гипсокартонной конструкции. При расчете данного параметра нужно учитывать два важных нюанса – высоту комнаты и вид коммуникаций и объектов, которые планируется разместить в промежутке между ГКЛ и черновой основой. Оптимальным принято считать расстояние, равное 50 – 65 миллиметров. Его будет достаточно для электропроводки и крепления точечных осветительных приборов.
4. Рисуют линии подвесного потолка. Пользуясь уровнем, карандашом и специальной нитью по периметру помещения наносят разметку будущей потолочной конструкции, согласно которой предстоит смонтировать каркас с применением деревянного бруса или профилей из металла.
5. На бумажном листе рисуют план комнаты в масштабе с указанием всех размеров и схему каркаса для потолка из гипсокартона.
6. Наносят на бумагу разметку мест монтажа направляющего профиля и крепежных элементов, которые располагают с интервалом, равным от 25 до 40 сантиметров.
7. На схеме отмечают линии нахождения потолочных профилей. Для ячеистой конструкции расстояние между ними делают равным 60 сантиметрам – эта величина составляет половину длины листа гипсокартона. При поперечной установке этот промежуток должен не превышать 30 – 40 сантиметров. Следует не забывать, что края двух смежных плит нужно будет крепить к одному и тому же профилю, а на плане линии проводят посередине ПП.
8. Схему дополняют отметками мест размещения подвесов через 40 – 60 сантиметров и точками монтажа осветительных приборов и элементов электропроводки.
9. Чертеж переносят с бумажного листа на заранее подготовленное потолочное перекрытие с использованием рулетки и специальной нити. Горизонтальность плоскости проверяют при помощи уровня.
10. Основываясь на схеме монтажа каркаса на потолок из профиля, рассчитывают количество всех комплектующих изделий, включая крепежи и соединители.

ГКЛ и подвесную конструкцию для их крепления располагают перпендикулярно оконным рамам и плоскости стекол длинной стороной.

Подготовка потолочной поверхности

Прежде, как сделать каркас для гипсокартона на потолок, следует подготовить перекрытие к монтажу подвесной системы:

1. Черновое основание очищают от остатков старых отделочных материалов.
2. Сначала снимают люстру и другие навесные предметы.
3. Поверхность очищают от разных загрязнений. Имеющиеся щели и трещины заделывают шпаклевкой. Основу грунтуют и потом обрабатывают антисептическим составом.

Сборка ячеистого каркаса

Для установки профиля под гипсокартон на потолок кроме стремянки понадобятся такие инструменты:

• уровень;
• маркер и нить;
• молоток;
• шуруповерт;
• перфоратор.

После того как потолочное перекрытие уже распланировано и разбито на ячейки величиной 60х60 сантиметров, приступают к монтажу профилей и подвесов:

1. В соответствии с линией, нанесенной на стену, прикрепляют направляющий профиль. Перед этим на примыкающую к стене сторону наклеивают уплотнительную ленту и с промежутком 30 – 40 сантиметров делают отверстия под дюбели. Направляющие нужно установить по всему периметру комнаты и скрепить их друг с другом угловыми соединителями.
2. В 30 сантиметрах от стены фиксируют подвесы каркаса. При этом ориентируются на линии расположения основных профилей. Потом подвесы фиксируют дюбелями с интервалом 60 сантиметров так, чтобы каждый из них находился в центре между профилями-перемычками. «Лапки» на подвесах загибают вниз.
3. Приступают к подготовке потолочных профилей. Значение величины, указанной в схеме, уменьшают на 5 – 10 миллиметров, чтобы гипсокартонный потолок в условиях повышенной температуры не подвергался деформации по причине расширения профилей.
4. ПП вставляют в направляющие и саморезами «клопами» соединяют с подвесами. Чтобы выровнять конструкцию относительно горизонтальной плоскости, потребуется уровень и участие помощников.
5. После завершения монтажа основных ПП между ними размещают перемычки из металлических профилей, нарезанных отрезками по 590-595 миллиметров. Крепление выполняют крест-накрест, используя соединители типа «краб» и самонарезающие шурупы.

На обратную сторону каркаса, которая обращена к перекрытию, необходимо наклеить уплотнительную ленту. Это лучше делать до закрепления профиля на подвесах. Уплотнительная лента является продукцией из пористого материала шириной 30 миллиметров с самоклеящимся основанием. Ею пользуются при креплении конструкции, чтобы обеспечить плотное прилегание каркаса для гипсокартонного полотна к бетону и для снижения уровня звукопередачи.

Установка поперечного каркаса

Для монтажа на потолок металлического каркаса поперечного типа потребуется меньше материала. Дело в том, что для его сборки нет необходимости использовать перемычки и соединители «краб». Но при этом следует уменьшить расстояние между поперечными профилями и вместо 60 сантиметров соблюдать интервал, равный 40 – 50 сантиметрам.

Существует определенная последовательность обустройства поперечного каркаса:

1. На поверхность потолочной основы наносят разметку для направляющих, используя нить, отбивают места расположения профилей. Также необходимо определить угол, максимально приближенный к 90 градусам.
2. В стене высверливают отверстия для установки направляющего профиля с промежутком 30 – 40 сантиметров.
3. Оклеивают уплотнительной лентой направляющий профиль и фиксируют к стене шурупами с дюбелями, которые выбирают в зависимости от особенностей поверхности – они бывают забивными или вкручивающимися.
4. Подвесы размещают в 30 сантиметрах от стены и на расстоянии 60 сантиметров один от другого. Концы изделий направляют вниз.
5. Для монтажа поперечного потолочного профиля нарезают элементы нужной длины. Чтобы в случае теплового расширения гипсокартон не был поврежден и не покоробился, от металлопрофиля нужно отрезать около 5 миллиметров.
6. С нижней стороны профиля наклеивают уплотнительную ленту, вставляют его в направляющие и прикрепляют к подвесам малыми саморезами «клопами».

Создание многоуровневого каркаса

Существует немало вариантов сооружения многоуровневой подвесной потолочной конструкции, которая может иметь различную форму.

В данном случае описывается процесс, как сделать каркас для гипсокартона на потолке, если им планируется обшить оба яруса системы и борта, имеющиеся между ними:

1. Сначала выполняют разметку. Составлению схемы и переносу ее на потолочную поверхность следует уделить максимум внимания.
2. На стене рисуют линии установки направляющих профилей для обоих уровней – нижнего и верхнего. Потом делают отверстия под крепежи.
3. На стене прикрепляют направляющие профили для обустройства верхнего уровня так, как было ранее описано в статье.
4. Монтируют прямые подвесы. Промежутки между ними можно уменьшить, а значит, получится установить большее количество этих изделий, что необходимо по причине увеличения нагрузки, оказываемой на потолочное перекрытие.
5. Крепят ПП верхнего уровня аналогично тому, как это производилось для одноуровневой потолочной системы. Можно собирать как ячеистую, так и поперечную конструкцию каркаса.
6. На стене фиксируют направляющие для нижнего уровня каркаса.
7. Прямой профиль нарезают на большое количество вертикальных стоек, которые выполняют функцию «бортов» между потолочными уровнями. Стойки крепят к несущей части верхнего уровня с использованием Т-образных или многоуровневых соединителей.
8. Внизу стоек закрепляют арочный профиль, который можно поменять на направляющий профиль, но на него нужно предварительно равномерно нанести разрезы и согнуть его в определенных местах.
9. Между направляющими нижнего уровня и арочным профилем закрепляют несущие потолочные профили.

В результате должен получиться правильный каркас для потолка из гипсокартона, в котором на верхний уровень будет действовать дополнительная нагрузка. При выполнении подобной работы не помешает помощь опытного монтажника.

Рабочий собирает профильный металлический каркас для потолков из гипсокартона, Фотография, картинки и изображения с низким бюджетом. Рис. ESY-041649938

Купите это изображение по цене от

10 €

Всего за 0,27 € при максимальном разрешении с easySUBSCRIPTION

См. наши планы подписки

Лицензия Royalty Free

4 ваши потребности

Выберите разрешение, которое лучше всего подходит

С 1 МБ А8 725 х 482 пикселей 25,6 х 17 см 72 €10,00 0}»> М 6 МБ А6 1775 х 1181 пикселей 15 х 10 см 300 €20,00 л 26 МБ А4 3696 х 2459 пикселей 31,3 х 20,8 см 300 €25,00

Эти цены действительны для покупок, сделанных в Интернете

Купить сейчас

Добавить в корзину

ДОСТАВКА: Изображение сжато в формате JPG

Код изображения: ESY-041649938 Фотограф: Коллекция: Фотопоиск ЛБРФ Пользовательская лицензия: Низкий бюджет без лицензионных отчислений Наличие высокого разрешения: до л 26 МБ А4 (3696 х 2459 пикселей — 31,3 х 20,8 см — 300 точек на дюйм)

Специальная коллекция: Маленький бюджет

Доступно для всех разрешенных видов использования в соответствии с нашими Условиями лицензирования бесплатного визуального контента.

×

Comp Image

Вы можете использовать этот образ в течение 30 дней после загрузки (оценочный период) только для внутренней проверки и оценки (макетов и композиций), чтобы определить, соответствует ли он необходимым требованиям для предполагаемого использования. .Это разрешение не позволяет вам каким-либо образом использовать конечные материалы или продукты или предоставлять их третьим лицам для использования или распространения любыми способами. Если по окончании Оценочного периода вы не заключаете договор лицензии на его использование, вы должны прекратить использование изображения и уничтожить/удалить любую его копию.

Прекратить показ этого сообщения

Принимать

Каркас из металлического профиля для стен из гипсокартона и трубы с клапанами системы отопления в доме Стоковое Фото ©brizmaker 116581370

Каркас из металлического профиля для стен из гипсокартона и трубы с клапанами системы отопления в доме Стоковое Фото ©brizmaker 116581370

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы загрузить это изображение,

уже зарегистрированы? Войти

Я согласен с Пользовательским соглашениемПолучать рассылку и специальные предложения

Металлопрофильный каркас для гипсокартонных стен и труб с вентилями системы отопления в доме

— Фото автора brizmaker

Получите это изображение всего за €1,44 с нашим новым гибким планом

Попробуйте сейчас

Похожие лицензионные изображения:

Та же серия:

Строящийся дом с деревянными балками, досками и окнами. Мансарда с экологически чистым и энергоэффективным световым окном на фоне голубого неба. Опалубочные потолочные системы. Потолочная опалубка — это тип опалубки, который в основном используется в конструкциях / зданиях. Изоляция чердака стекловолоконным холодным барьером и изоляционным материалом. Концепция строительства опалубки. Низкоугольный вид сверху на большую пустую комнату в незавершенном семейном доме с опорными столбамиВертикальное фото строящегося дома с изоляцией из стекловаты на мансардном этаже. Крыша с мансардным окном и минеральной минеральной ватой в секции стен Новый строящийся дом. Газобетонные блоки, стены из цементно-кирпичной кладки, металлопластиковые окна, электропроводка. Цементное покрытие в пустой комнате Строящийся дом. Фасадные слои поверх изоляции, сетки, штукатурки, цемента, раствора. Изоляция чердака стекловолоконным холодным барьером и изоляционным материалом. Концепция строительства опалубки. Вертикальное фото недостроенного здания с деревянными досками под крышей и металлическими опорными трубами. Чердак в стадии строительства с гипсокартонными плитами. Кровельные конструкции в помещении. Строительство дома с деревянной крышей. Вертикальное фото мансардного окна в недостроенном доме со вторым этажомМансарда с экологически чистым и энергоэффективным окном в крыше на фоне голубого неба. Строящаяся комната с деревянными балками, досками и окнами. Концепция строящегося жилого дома. Вертикальное фото крыши нового современного дома с деревянной крышей с дымоходом на фоне голубого неба. Вертикальный вид строящегося нового дома с деревянными стропильными досками на чердаке, окном, водонепроницаемой защитой и кирпичными стенами

Usage Information

Вы можете использовать эту бесплатную фотографию «Каркас из металлического профиля для гипсокартонных стен и труб с арматурой системы отопления в доме» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий.
