Картофелекопалка для мотоблока своими руками: фото, видео, схемы

Делаем самодельную картофелекопалку для мотоблока своими руками

Все у кого есть картофельное поле рано или поздно приходят к выводу, что копать картошку лопатой не очень благородное и веселое занятие, и вот вы ищите где бы купить картофелекопалку как вдруг на защиту традиционных ценностей виде ручной копки приходят бабушки и дедушки с аргументами, что копалка не всю картошку выкапывает, стоит дорого, деды копали и нам велели. И тут вам на ум приходит идея, а не сделать ли самодельную картофелекопалку своими руками, дескать и деньги тратить не надо и родня будет вами гордиться. Но прежде чем приступить к постройке самодельной картофелекопалки для мотоблока давайте узнаем какими вообще они бывают.

Типы картофелекопалок

  • Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

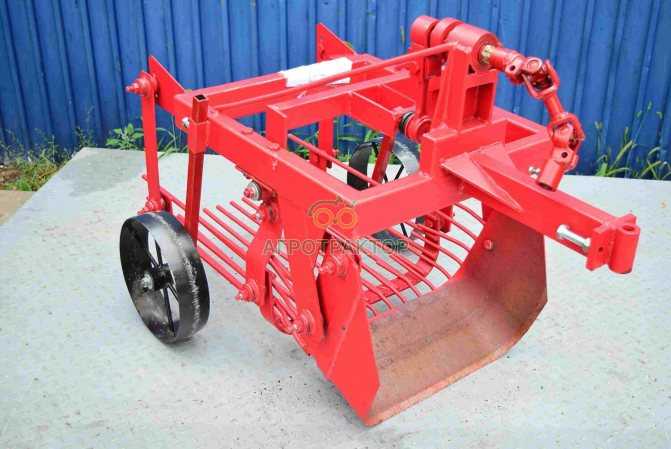

Картофелекопалка вибрационная

  • Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Картофелекопалка транспортерная

  • Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений. Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Картофелекопалка стрельчатая

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

 Изготовление картофелекопалки для мотоблока грохотного типа

Образцом для изготовления картофелекопалки послужит картофелекопалка ККМ-1 так как агрегатируется с мотоблоками типа «НЕВА», «Салют», «Каскад», «Фаворит»,  «МТЗ» и  мотоблоками аналогичной конструкции.

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль 2,5 мм.
Листовая сталь 3-5 мм.
Арматура не рифленная 10 мм.
Колеса пневматические либо полиуретановые (2 шт.) 330
90
Ремень А-1180
Шкив 1
Болты, гайки, шайбы

Перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.
Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления.

Порядок изготовления самодельной картофелекопалки грохотного типа

  1. этап – изготовление рамы. Для этого, распиливается на четыре части металлический профиль со стороной квадрата 2,5 см.  Два куска должны быть – 1200 мм, а два – 800 мм. Размер профиля  – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник
  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм.
    После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

Схема картофелекопалки

Изготовление картофелекопалки для мотоблока веерного типа

Преимуществом веерной картофелекопалки перед другими является ее надежность и простота в изготовлении. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность.

Подкапывание картофеля осуществляется быстро и качественно.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Материал для изготовления картофелекопалки на мотоблок
Болты 10-12 мм.
Листовая сталь 3-4 мм.
Арматура не рифленная 8-10 мм.
Стальной профиль

Перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.

Порядок работы по изготовлению веерной картофелекопалки

  1. этап — В средней части лемеха сверлят два отверстия для крепления к стойке. Длина лемеха 22 см., ширина около 30 см.,
  2. этап — К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов на растоянии 5-6 см., с расширением в верх на 10-12 см.  (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
  3. этап — К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
  4. этап — К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
  5. этап — Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

https://www. youtube.com/watch?v=3m-N4M_rGlc

Этапы изготовления картофелекопалки для мотоблока транспортного типа

Принцип изготовления транспортной копалки схож по типу с грохотной, рало у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Самодельная транспортерная картофелекопалка с приводом транспортной ленты от редуктора

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

Колесный привод траспортерной ленты

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Материал для изготовления картофелекопалки на мотоблок
Металлический профиль 2,5 мм.
Листовая сталь 3-5 мм.
Стальные прутья для транспортета 10 мм.
Колеса металлические с грунтозацепом 2 шт.
Болты, гайки, шайбы

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления картофелекопалки своими руками будет трудным. Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Заключение

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

ТОП-13 лучших картофелекопалок для мотоблока: как выбрать, цены, рейтинг


Виды

При выборе картофелекопалки для мотоблока приходится проанализировать транспортерные и вибрационные («трясучки») модели, так как они составляют друг другу достойную конкуренцию.


Картофелекопалка транспортерная

Также они отличаются по размеру агрегата, по ширине охвата, по строению, по способности работать на разной почве, способами очищения урожая от остатка земли и т.д. По самой обобщенной классификации их можно поделить на два типа: активные и пассивные.

Пассивные модели обладают следующими характеристиками:

  • простота моделей;
  • доступная цена;
  • возможность соединения практически к любому мотоблоку;
  • внешность выполняется в виде лопаты с изогнутыми вовнутрь краями;
  • крепление осуществляется с помощью специальной сцепки.

Пример пассивных моделей – веерные картофелекопалки. Их можно изготовить в бытовых условиях или на заказ в любом регионе.

Активные модели обладают иными характеристиками:

  • минимум ручного труда и физической силы;
  • подключение к мотоблоку осуществляется с помощью редукторов, валов отбора мощности (ВОМ), ремней или адаптеров;
  • высокая эффективность и надежность;
  • подходят для работы на больших участках;
  • подходят для сборы других видов культур: чеснока, лука, свеклы, моркови и т.д.


Картофелекопалка для мотоблоков с валом отбора мощности
Картофелекопалки активного типа подразделяются на следующие виды:
  1. Ленточные или транспортерные.
  2. Вибрационные с грохотом.

Транспортерные модели стоят дороже, чем вибрационные. Вибрационные копалки по устройству также делятся на два вида: с одним эксцентриком или с двумя. Предпочтительно выбирать модели с двумя эксцентриками, так как у них производительность выше. Кроме того, на рынке иногда встречаются универсальные модели, сочетающие в себе принципы как транспортерных, так и вибрационных моделей.

Видео — Как выбрать картофелекопалку

Как правильно использовать и хранить

Устройство крепится к мотоблоку или мини-трактору и фиксируется для дальнейшей работы по сборке урожая. Лемех погружается в почву, захватывает ее вместе с клубнями, и они поднимаются на поверхность.

Держат устройство в сухом и проветриваемом месте, которое защищено от попадания осадков. Нельзя оставлять картофелекопалку в одном помещении с химически активными веществами.

Как выбрать?

Оценка эффективности производится по следующим критериям:

  • по мотоблоку и мототрактору. В ряде случаев выбор очевиден из-за мощности мотоблока. Если мотоблок имеет двигатель с воздушным охлаждением, с задним валом отбора мощности, к нему подходит только вибрационная картофелекопалка с грохотом. Для мотоблока «Нева» подходит только варианты «трясучка». Для них транспортерные модели не выпускаются. А вот для мототракторов на их базе проще выбрать картофелекопалку – к ним подходит и транспортный, и грохотный варианты. Если мототрактор серийного выпуска, то следует отдать предпочтение транспортерным моделям;
  • в зависимости от почвы. Грохотная картофелекопалка хорошо себя зарекомендовала при работе с почвой легкой и средней тяжести. Но если лето было засушливым или почва заросшая, то грохотные модели не справляются с задачей. Если выбор стоит между грохотным и транспортерным, то предпочтение следует отдавать второму;

Примечание! Сложность заключается в том, что не всегда удается точно оценить тип и состояние почвы. В этом случае не помешает сбор информации у других фермеров о том, какую технику они используют.

  • качество и производительность. Здесь выгодно отличаются транспортерные модели. Они умеют быстро, эффективно и бережно извлекать урожай из почвы. Грохотные модели в этом плане уступают;
  • цена. Оптимальный вариант – транспортерные модели, но они стоят на порядок дороже. Но если есть необходимость уложиться в ограниченный бюджет, то можно купить и вибрационную модель. Но пусть оно будет с двумя эксцентриками.

Видео — Какая картофелекопалка лучше, грохотная или транспортёрная

Отзывы о копалке картофеля

Комментарии и мнения фермеров по поводу использования в хозяйстве вибрационной картофелекопалки разнятся.

Константин, Саратовская обл.: «Картофелекопалка очень проста в регулировке. Удобно, что можно менять ширину охвата в зависимости от грунта. Недостатков пока не обнаружил. Надеюсь, что впечатление от приобретенного устройства не испортится».

Дмитрий, г. Пенза: «Копалка тяжелая, вся сварка на прихватах, от сильного вибрирования гайки отлетели, пластины тонкие, приводной ремень вскоре треснул».

Плюсы и минусы транспортерных моделей

Многим кажется привлекательным простота модели и возможность эксплуатации одновременно двух эксцентриков. Но в них есть специфически узлы – сайлент-блоки, которые не выдерживают регулярных нагрузок, изнашиваются и требуют ремонта или замены. В этом плане транспортерные модели более надежны. Они имеют специальные редукторы, позволяющие им оптимизировать их работу. Благодаря конструкции можно легко изменить скорость движения ленты в зависимости от состояния грунта. Вместо сайлент-блоков они оснащены подшипниками, что также повышает надежность техники.

Если сравнить по эффективности, то между моделями нет принципиальной разницы. Транспортерная модель может превосходить тем, что после нее урожай остается на поверхности земли. А грохотные оставляют урожай в немного смешанном виде с грунтом.

Популярные модели: Ярило, КМ-4.

Характеристика грохотных моделей

Их известные представители: ККМ-1, КВМ-3, «Полтавчанка», КМ-1 для мотоблока МТЗ.

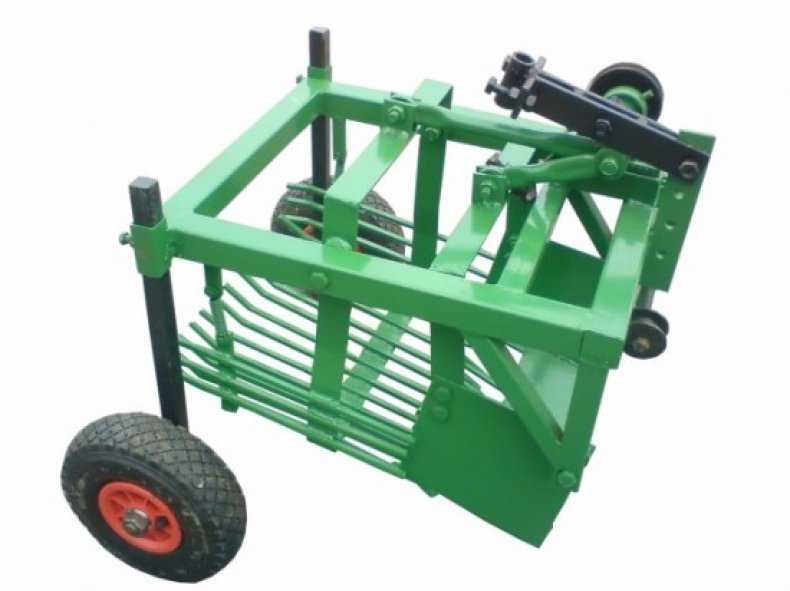

Картофелекопалка КВМ-3

Конструкция состоит из активного лемеха и грохот решетки. Территория для маневрирования техники должна быть не менее 60-70 см. в ширину. Лемех подрезает пласт земли, куда внедряется решетка. За счет вибрирующих движения просеивается грунт и отделяется урожай. Сила вибрации такая, чтобы просеять большие, слипшиеся куски грунта. После просеивания урожай остается на поверхности грунта.

Преимущества моделей:

  • широкий охват почвы – исключает остатки урожая в почве;
  • хорошо отделяет грунт от картофели;
  • можно использовать для выкапывания других видов урожая: чеснок, свекла, морковь и т.д.;
  • удобство в эксплуатации;
  • экономичный расход топлива;
  • оптимально для работы на больших участках земли.

Недостатки:

  • высокая стоимость;
  • не рационально использовать на больших участках.

Плюсы и минусы веерных картофелекопалок

Веерные модели представляют собой механизм, сооруженный по типу лопаты с вогнутыми во внутрь краями. К краям привариваются металлические прутья. Копание происходит с помощью острых концов. Обладает следующими недостатками и преимуществами.


Веерная картофелекопалка

Преимущества:

  • легко устанавливается на мотоблок;
  • совместимость с мотоблоками, у которых минимальная мощность мотора. Например, это НЕВА МБ;
  • надежность конструкции;
  • высокая производительность;
  • простота конструкции позволяет изготовить на заказ в любом регионе;
  • доступная стоимость.

Недостатки:

  • веерные модели могут работать с небольшим участком грунта. Это обычно до 20 см. в ширину и до 15 см. в глубину;
  • часто повреждает картофелины;
  • около 15% урожая остается под грунтом;
  • мотоблок с веерной картофелекопалкой расходует много топлива;
  • урожай необходимо собрать вручную;
  • способна работать только с легким, рыхлым грунтом.

Технические характеристики

Характеристики устройства:

  • габариты — 700х700х600мм;
  • масса — от 34 до 40 кг в зависимости от модели;
  • продуктивность — 0,05–0,2 га/ч;
  • скорость движения — 1,1–2,1 км/ч;
  • глубина копки — 20 см;
  • ширина захвата — 39 см;
  • радиус поворота устройства по крайней наружной точке — 3 м.

Устройство состоит из:

  • прочной рамы;
  • колес, цепей, дисков, подшипников;
  • валов, обеспечивающих эффект вибрации;
  • решетки-фильтра;
  • бортов;
  • плуга.

Голосование за лучшую картофелекопалку для мотоблока

Какую бы вы выбрали картофелекопалку для мотоблока или посоветовали?

Bomet Z-655

0.00 % ( 0 )

КТН-2В

3.33 % ( 1 )

Garden Scout

3.33 % ( 1 )

Ярило

16.67 % ( 5 )

КМ-4

10.00 % ( 3 )

Нева

16.67 % ( 5 )

КМ-1П

10.00 % ( 3 )

«Полтавчанка»

6.67 % ( 2 )

КВМ-3

10.00 % ( 3 )

ККМ-1

10.00 % ( 3 )

КК-1

3.33 % ( 1 )

4UD-1

3.33 % ( 1 )

Основные сведения

В большинстве случаев мотоблоки и мотокультиваторы не применяют на больших территориях, они не смогут справиться с большим объемом работ на тяжелых почвах. Такая техника рассчитана на мелкие и средние хозяйства для работы на легких и средних грунтах.

Мотоблок Нева считается самым популярным у владельцев сельхозугодий агрегатом, характеризуется высокими техническими показателями, долгим сроком эксплуатации.

Мотоблоки Нева сами по себе мало эффективны, но с применением дополнительного оборудования способны выполнять любую сельскохозяйственную работу:

  • мотокультиваторы подходят дачникам и фермерам для обработки почвы;
  • сажалки в агрегации с мотоблоком — для высадки овощных растений на земельных участках;
  • косилки — для скашивания травяной массы;
  • окучивание картофеля выполняют окучниками;
  • для механизированного сбора корнеплодов применяют картофелекопалку.

В последнее время фермеры используют современную агротехнику для выращивания овощных культур.

Посадка картофеля мотоблоком Нева значительно экономит время, позволяет обрабатывать обширные площади, способствует улучшению урожая благодаря рыхлению почвы. При этом процесс осуществляется 2 способами:

  • окучниками с регуляторами;
  • навесными сажалками.

Картофелесажалка для мотоблока Нева используется владельцами больших земельных участков. Она более эффективна: за 1 проход делает борозды в грунте, высыпает клубни из специального бункера и засыпает их землей.

Процесс уборки урожая осуществляется мотоблоком Нева с картофелекопалкой. Зубцы механизма зарываются в землю, выталкивают корнеплоды и укладывают их на поверхность для дальнейшего сбора вручную.

Существует несколько моделей копалок, агрегатируемых с мотоблоком Нева:

  1. Веерная.
  2. Вибрационная. Включает такие известные среди аграриев модели, как:
      ККМ-1;
  3. модель «Картофелекопатель вибрационный»;
  4. КВМ-3;
  5. Полтавчанка.
  6. Транспортерная или ленточная.

Эти модели считаются самыми востребованными и распространенными.

Картофелекопалка своими руками

Для осуществления работ на больших площадях лучше покупать сельскохозяйственную технику от завода-производителя. Для выкопки картофеля на небольших земельных участках можно изготовить картофелекопалку своими руками.

Самодельная картофелекопалка для мотоблока Нева должна легко агрегатироваться с ним, быть эффективной в работе и подходить к типу обрабатываемой почвы.

Для изготовления простой модели веерного типа особые материалы, сложные чертежи и замеры не нужны. Основу устройства можно сделать из обыкновенной старой лопаты, прутья — из арматуры или зубьев садовых вил.

Для того чтобы изготовить к мотоблоку Нева картофелекопалку вибрационного типа самостоятельно, необходимы грамотные чертежи со всеми элементами конструкции, подручные материалы, вспомогательные инструменты и оборудование.

Для работы необходимо следующее:

  • аппарат для сварки;
  • болгарка;
  • дрель, сверло;
  • ножницы для металла;
  • молоток;
  • гаечные ключи.

Данная самодельная картофелекопалка состоит из таких основных частей:

  • рама;
  • подвесная часть;
  • колеса и почвозацепы;
  • тяга.

Картофелекопалка для мотоблока Нева, чертежи которой будут отсутствовать, не установится к агрегату, устройство будет неэффективным в работе.

Навесное устройство вибрационного типа можно изготовить с помощью пошаговой инструкции:

  1. Берут заготовку или квадратную профильную трубу 40х40 мм длиной 4 м, разрезают ее на участки по 80 и 120 см.
  2. Сваривают их в виде прямоугольника. Стороны должны находиться перпендикулярно друг к другу (90°).
  3. На расстоянии 1/4 длины рамы приваривают перемычки для монтажа вертикальных регулировочных тяг.
  4. Со стороны перемычек на расстоянии 5 см от края рамы прикрепляют металлический квадрат стороной 50 см, далее через 20 см крепят второй квадрат со стороной 40 см, через 40 см приваривают профиль 30 см. Соедините их полосой из листа металла.
  5. Рало должно быть изготовлено из металла толщиной 0,3 мм. По чертежу ножницами для металла вырезают 2 лопасти и сваривают плуг.
  6. Закрепляют все элементы крепежным прутом, при этом необходимо простучать молотком центр лопастей для объема конструкции и удобства захвата грунта.
  7. Решетку делают из арматуры диаметром 10 мм и длиной 120 см. Через каждые 5 см приваривают.
  8. В специально приготовленные отверстия устанавливают оси, соединяют их с рамой, устанавливают колеса.

Самодельная картофелекопалка готова. Пользуетесь ли вы картофелекопалками для сбора урожая корнеплодов на участке?

Как настроить картофелекопалку на мотоблок Нева

Веерная копалка картофеля не требует сложной настройки, она крепится к мотоблоку при помощи одинарной универсальной сцепки и передвигается за мотоблоком, углубляясь на определенную глубину.

Чтобы настроить картофелевыкапыватель грохотного типа, требуется внимательно изучить инструкцию по эксплуатации для правильной сборки устройства. Чтобы подключить оборудование к мотоблоку Нева, необходимо использовать сцепное устройство.

  1. Соединить копалку с мотоблоком, затянуть крепежные болты.
  2. Убедиться, что гайки и стопорные болты деталей устройства как следует затянуты.
  3. Надеть ремень на шкивы машины и навесного устройства.
  4. Проверить исправность натяжителя и шарнирные соединения на наличие смазки.

Регулировка проводится следующим образом:

  1. В первую очередь необходимо выставить параллельно шкивы мотоблока и картофелекопалки. Этого можно добиться, вращая гайки упорных болтов.
  2. Далее проводится настройка глубины подкапывания – лемехи должны входить в грунт ниже расположения корнеплодов. Обычно устанавливается глубина в диапазоне от 12 до 15 см. Регулировка осуществляется при помощи кронштейна сцепки и опорных колёс. Если глубина будет выставлена слишком большой, производительность машины снизится из-за повышенного сопротивления, расход топлива при этом увеличится. Если же глубина будет меньше 12 см, повышается риск повреждения клубней.

Регулировку транспортерной копалки можно проводить после пробного прохода с подключенным навесным оборудованием. Для этого необходимо вращать регулировочный винт, выбирая нужный угол атаки. А также на прицепном узле и раме устройства выбираются отверстия, позволяющие добиться наиболее подходящего положения. Чтобы при работе не возникало перекосов, необходимо отрегулировать болты прицепного узла таким образом, чтобы устройства находились на одной оси.

Картофелекопалка с электроприводом

— земляные инструменты



Многие годы меня спрашивали: «У вас нет логотипа компании?» И на самом деле мы этого не сделали, так как я просто не нашел времени, чтобы придумать его… у нас просто было «Земляные инструменты», написанное блочным шрифтом, и это сошло за логотип.

Наконец, я решил приложить некоторые усилия и нанял свою невестку Трину Пайффер (сестру-близнеца моей жены), чтобы она нарисовала вывеску Earth Tools, которая есть у нас в магазине. Этот знак сделан из бревна красного восточного кедра длиной 4 фута; буквы вырезаны цепной пилой.

Этот знак я сделал лет 15 назад (ниже фото). Я подумал, что это был логотип с некоторым «значением»… а не просто какой-то произвольный дизайн. Надеюсь, вам понравится!

—Джоэл, владелец Earth Tools

Из-за глобальной пандемии COVID-19 (вируса короны) в течение последних 2 лет мы испытываем НАМНОГО более высокий спрос на небольшое сельскохозяйственное/садовое оборудование, чем обычно. Этот более высокий спрос в сочетании с тем фактом, что большинство наших производителей оборудования «израсходовали» имеющиеся у них запасы товаров и сырья в ПРОШЛОМ году (ПЛЮС пришлось иметь дело с принудительными остановками из-за Covid) означает, что цепочка поставок для большинства товаров наше предложение сильно пострадало… повышенный спрос + снижение предложения — ПЛОХАЯ комбинация!! В то время как некоторые компании пользуются подобной ситуацией с «взвинчиванием цен», мы по-прежнему будем предлагать такие же скидки на оборудование, как и всегда. Однако время ожидания оборудования ЗНАЧИТЕЛЬНО увеличилось из-за замедления производства и доставки! Мы ничего не можем с этим поделать… в настоящее время у наших поставщиков заказаны товары на сумму более ДВУХ МИЛЛИОНОВ ДОЛЛАРОВ, и мы ничего не можем сделать, кроме как ждать. Мы ценим ваш бизнес и ваше терпение, и мы прилагаем все усилия, чтобы выполнять заказы как можно быстрее, БЕЗ урезания углов при правильной настройке оборудования, подготовке и проверке, которыми мы славимся. ЗАКАЗЫ ОТПРАВЛЯЮТСЯ НА ОСНОВЕ ПЕРВОЙ ПОЛНОСТЬЮ ОПЛАЧЕННОЙ, ПЕРВОЙ ОТПРАВКИ. ГЛАВНЫЙ ВЫВОД: БУДЬТЕ ГОТОВЫ ЖДАТЬ ОТ 3 ДО 6 МЕСЯЦЕВ, ЧТОБЫ ПОЛУЧИТЬ ОБОРУДОВАНИЕ. ЕСЛИ ВЫ ПОДОЖДЕТЕ ДО САДОВОГО СЕЗОНА, ЧТОБЫ ЗАКАЗАТЬ ОБОРУДОВАНИЕ, ВЫ ПОЧТИ ОБЯЗАТЕЛЬНО **НЕ** ПОЛУЧИТЕ ЕГО НА ЭТОТ САДОВЫЙ СЕЗОН.

Плуг для копания корней

Реализует

Окучники/бороздочники, окучники


Картофелекопалка F. Spedo с приводом от ВОМ

При правильных почвенных условиях и с правильно спроектированными картофельными грядками эта картофелекопалка с приводом от ВОМ может значительно сократить трудозатраты. ВОМ трактора использует «встряхивающую решетку» в задней части, которая вытряхивает большую часть почвы и оставляет картофель наверху (работает для большинства крупных сортов картофеля… если вы выращиваете «мелкозернистый» картофель или выкапываете много ” или мелкой картошки, это может быть не копатель для вас). Будет НЕ работать на сладком картофеле.

Чтобы добиться успеха с этим орудием, картофель должен быть посажен в одиночные ряды, которые ТОЧНО должны быть окучены для этой копалки, а также почва должна быть «подходящей»… если у вас есть песок, тяжелая глина, и / или если он слишком влажный или слишком сухой, вам может не повезти. Этот копатель не может опуститься более чем на 5 или 6 дюймов «под землю», поэтому картофель необходимо сажать относительно близко к поверхности, а затем многократно окучивать (для этого хорошим орудием является роторный плуг).

Производитель этого орудия (итальянская компания F. Spedo) изначально разработал это орудие как 3-точечное навесное устройство для 4-колесного трактора, а затем адаптировал его для использования на мотоблоке. . Проблема с этой концепцией в том, что мотоблок имеет только ДОЛЯ тяги (эй, это рифмуется!) 4-колесного трактора… поэтому, хотя это орудие может быть очень эффективным и работать лучше и глубже, когда оно прикреплено к 4-колесному трактору имеет физические ограничения при использовании за сравнительно легким мотоблоком.

Если вы выращиваете картофель в правильном порядке, как описано выше, И у вас хорошая почва, это орудие может вам подойти. В противном случае мы считаем, что наш «ручной» прицепной плуг Aldo Biagioli для картофеля/корнеплодов является эффективным вариантом для более широкого спектра почвенных условий и стилей/форм грядок… !!)

BCS America рекламирует это орудие как подходящее для их моделей 739 и выше… и в то время как мощность модели 739безусловно достаточно, мы считаем, что вес и размер колес этой модели являются «пограничными»… Поэтому мы рекомендуем минимальный размер трактора BCS 749 / 852 / 853 с трактором Минимум 5 x 12 x 22” размер колеса. Для дополнительной тяги на тракторе могут потребоваться колесные грузы.


Картофелекопалка с электроприводом
  • Могут потребоваться колесные грузы на тракторе
  • Минимальный рекомендуемый размер колес трактора 5x12x22”
  • Минимальный рекомендуемый размер трактора BCS 749или 853 (подходит для Grillo G110 с адаптером ВОМ)
  • MSRP: $3299 Землеройные инструменты Цена обычной продажи: $3134
  • Специальный заказ



ТЕЛЕФОН ЧАСЫ (EST)

15 марта — 31 октября

С понедельника по пятницу
9:00–18:00 EST

1 ноября — 14 марта

С понедельника по пятницу
9:00–17:00 по восточному поясному времени

В выходные дни по договоренности. Обратите внимание на праздничные часы слева .

ПОСЕЩЕНИЕ НАШЕГО МАГАЗИНА: Пожалуйста, позвоните заранее!

Если вы хотите посетить наш магазин, у нас достаточно земли, чтобы продемонстрировать наши мотоблоки с любым навесным оборудованием. Но если едете в гости, ЗВОНИТЕ минимум за сутки! Часы работы розничной торговли назначаются по предварительной записи (да, и в выходные тоже), поэтому чем больше вы сообщите нам, тем лучше мы сможем настроить наш график в соответствии с вашим графиком. Иногда мы не в магазине, занимаемся доставкой, демонстрацией или демонстрацией оборудования на выставках.

© Copyright 2003-2020 — Earth Tools, Inc. Все права защищены.
Полное или частичное воспроизведение без разрешения запрещено.

, лучшее предложение на AgriEuro

Картофелеуборочный комбайн Bomet UPUS навесной

Картофелеуборочный комбайн Bomet UPUS (однорядный) представляет собой машину, оснащенную 3-точечной системой подвески и приводимую в движение валом отбора мощности трактора. Гребень с картофелем перекапывается правильно установленным лемехом, затем передается на просеивающую ленту.

В результате движения и сотрясения ленты гребень сминается, и почва проходит через конвейерные стержни, а выкопанные клубни/корни растений перемещаются к задней части машины.

Правильно профилированная решетка желоба в задней части копалки направляет выкопанную картошку на гребень позади копалки. Решетка желоба позволяет расположить клубни картофеля таким образом, чтобы ограничить их повреждение шинами трактора при следующей операции.

Картофелеуборочный комбайн подходит для тракторов с II категория трехточечная сцепка.

Машина оснащена металлическими колесами с системой регулировки глубины копания.

Эта картофелекопалка разработана для облегчения и ускорения работы, поскольку для сбора картофеля на участке требуется всего одна операция.

Картофелеуборочный комбайн оснащен конвейерной лентой с резиновым покрытием для минимизации повреждений клубней.

Требуемая мощность трактора 25 л.с. .

Технические характеристики

Технические характеристики картофелекопалки :

  • Общая ширина: 10 0 см ;
  • Рабочая ширина: 48 см ;
  • Вес: 245 кг ;
  • Требуемая мощность: 18 кВт/ 25 л.с.
  • Регулируемая рабочая высота;
  • Расстояние между ситами: 625 — 675 мм ;

Фокус на опорной стойке картофелекопалки.

Сосредоточьтесь на металлических колесах.

Сита и трансмиссия

Фокус на привод карданного вала с защитой, трансмиссия без защитного кожуха и удлинителя.

3-точечная сцепка категории 2° и 1°. Диаметры сцепок 28 мм и 21 мм. Отверстие первой сцепки имеет диаметр 22 мм.

Сосредоточьтесь на решетах.

Фокус на конвейерную ленту с резиновым покрытием.

Лемех снимается с картофелеуборочного комбайна, ширина пластины 5 мм.

Введение в Bomet UPUS Digger

Как использовать Bomet Upus Potato Digger — Видео производителя

Функция продукта

Модель

Studernes

Рабочая ширина:

48 см

Мин. мощность:

40 л.с.

Макс. мощность:

60 л.с.

Страна производитель:

Польша

Режим разряда:

Задний разряд

Данные о резке

Рабочая ширина:

48 см

Оборудование

Резиновое покрытие:

Да

Трехточечные удары:

2 ° Категория

Бесплатные подарки/Дополнительные функции

4 2 °

.
