Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло.
Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.

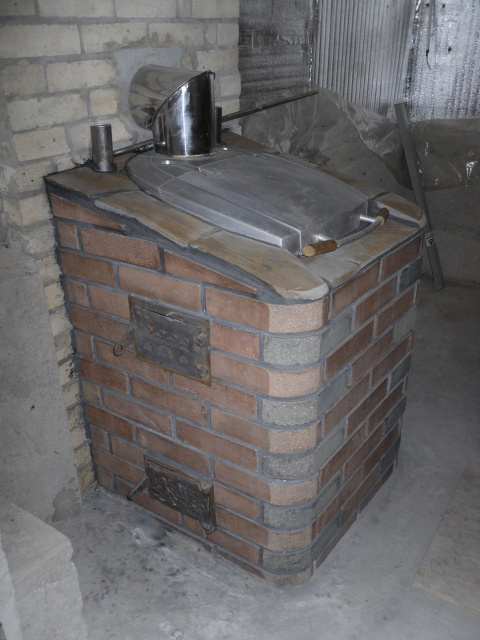

С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Наиболее простым вариантом можно назвать сооружение каменки, которую нужно топить по серому.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

. Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

в помещении долгое время сохраняется тепло;
отличное качество пара;
имеют большую мощность, способны обогреть большую площадь комнаты;
не требуют проведения дополнительных мероприятий по противопожарной защите;
приятный микроклимат;
даже при очень высокой температуре, материал не выделяет токсических веществ;
благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

В качестве топлива используют подручные материалы, которые можно найти на любом приусадебном участке в виде веток, палок, сухой травы, щепок, мха или приобретают сырье в магазине.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

конструкция имеет большой вес, поэтому необходимо возведение фундамента;

высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
оплата профессиональному печнику, если не проводить все работы самостоятельно;
кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Виды

Печь из кирпича для бани можно разделить на две категории:

постоянного действия;
периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

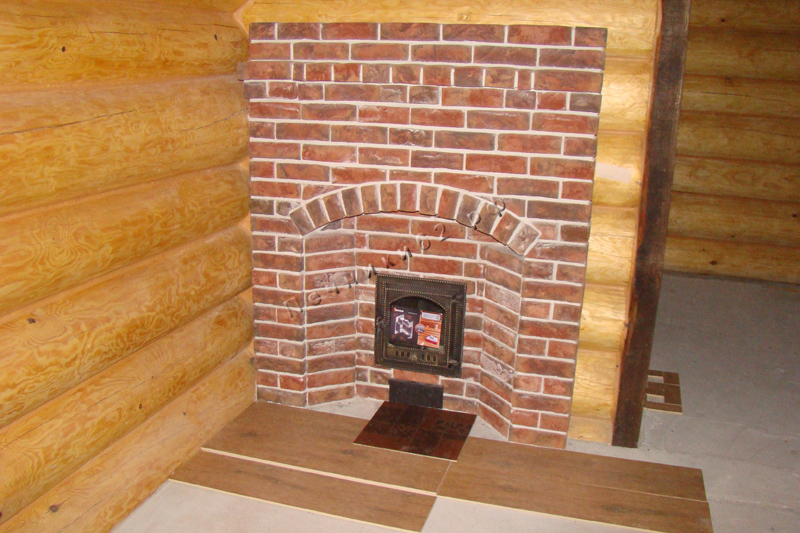

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Выбор материала

Выполняя работу по укладке печи, следует подготовить необходимые инструменты и материалы. Основным материалом для сооружения конструкции для бани является кирпич.

В строительстве печных сооружений чаще используют два варианта кирпича: шамотный и красный кирпич. Шамотный кирпич имеет бледно-желтый цвет, его составляет огнеупорная глина. Он имеет лучшие характеристики по сравнению с иными видами материала, но цена такого изделия также будет превышать по цене аналоги. Шамотный кирпич очень хорошо может выдерживать высокую температуру, его укладывают на участках, которые будут подвергаться длительной тепловой нагрузке. Он идеально подходит для выкладывания пространства возле топки.

Красный кирпич используют для других элементов конструкции. Можно сделать печь только из шамотного кирпича, но его стоимость значительно выше красного, поэтому комбинированная кладка позволит удешевить конструкцию.

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

Приобретая кирпич, следует делать это с запасом, так как в процессе кладки нужно будет его резать. Для его резки по нужным размерам можно взять болгарку с дисками.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

емкость, где можно замачивать кирпич;
глину и песок для раствора;
емкость, где будет замешиваться раствор;
сито для песка;
дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
козлы для работы на высоте;
рубероид, асбест;
строительную рулетку, веревку, уровень, карандаш.

Чтобы проверить качество материала, по нему нужно слегка ударить. Если после удара слышен звонкий звук, значит, кирпич без дефектов, но если слышна глухота, скорее всего, там есть трещина.

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Этапы постройки

Любые строительные работы должны выполняться по инструкции, схемам и чертежам. Составляя проект будущей бани, следует указать важные особенности – внешний вид конструкции, вариант кладки и расположение каждого отдельного кирпичика, ведь от этого будет зависеть срок эксплуатации. При строительстве кирпичной печи для бани не обойтись без советов опытных печников. Среди множества вариантов кладки стоит выбрать наиболее подходящий для конкретного помещения. При составлении проекта можно внести любые изменения и корректировку.

Независимо от того, какой был выбран метод кладки, проект состоит из основных элементов:

из топки, которую лучше выложить из огнеупорного (шамотного) кирпича;
дымоотвода, для которого выбирают красный керамический или пустотелый (силикатный) кирпич;
бака с водой;
зольника, который обычно состоит из чугунной плиты, топки, подпечья, где хранятся принадлежности для бани.

Фундамент

Конструкция должна быть прочной и надежной, поэтому без возведения прочного надежного фундамента не обойтись. В принципе, основание для банной печи очень схоже с обустройством ленточного фундамента.

Для создания фундамента нужно:

Разметить фундамент и вбить колышки по углам.
Между колышками протянуть веревку, чтобы удобней было ориентироваться.
Размер площадки должен соответствовать габаритам основания печки. Котлован роют вглубь на 60 см, внизу на 15 см яму расширяют в стороны на 10 см.
Нижнюю часть фундамента засыпают песком, а сверху насыпают слой битого кирпича или щебня. Засыпанный щебень утрамбовывают и укладывают гидроизоляционный слой в виде рубероида.
Далее по контуру котлована монтируют опалубку. Для его сборки стоит взять доски и шурупы.
В котлован укладывают армирующую сетку, состоящую из стержней. Между стенкой котлована и сеткой нужно оставить зазор в 5 см, для этого берут подставки или иные фиксаторы.
В котлован заливают бетон, оставив 15 см до поверхности, при этом следует выровнять верхушку по уровню. Данный промежуток нужен для укладки стартового ряда кирпичей.

После этого следует дать заливке отстояться в течение 5-7 дней, а затем демонтировать опалубку. В пустоты насыпают гравий, покрывают битумом и укладывают слой рубероида. Эту процедуру следует провести еще раз. Такая двухслойная изоляция будет предохранять печь от грунтовых вод.

Приготовление раствора

Обычный раствор из цемента не подходит для сооружения печи, так как он плохо переносит высокую температуру. Чтобы приготовить раствор для банной печи, необходимо взять глину и песок. Оптимальным вариантом станет использование красной или шамотной глины, это обеспечит более длительный срок службы конструкции. Кроме глины, необходимо подготовить песок, который предварительно просеивается через сито. Таким образом удаляется мусор, мелкие камешки, илистые включения.

К воде, используемой для раствора, также предъявляют определенные требования. Она должна быть чистой, без затхлого запаха.

Чтобы сделать кладку сотни кирпичей, необходимо использовать до 20 литров воды.

Глину для приготовления раствора необходимо выдержать несколько суток в воде, чтобы она размокла. Перед работой глину разбавляют водой, добавляют песок и доводят раствор до состояния густой сметаны.

Используя насадку или строительный миксер, избавляются от комков глины и делают раствор готовым к применению. Чтобы определить оптимальную вязкость раствора, рекомендуется опустить палку в раствор и стряхнуть ее. Если после встряхивания слой раствора на палке остался более 3 мм, следует добавить песок. Если он меньше 2 мм, нужно добавить глину. По консистенции он должен напоминать пластилин. Оптимальная толщина слоя должна быть 2 мм.

Кладка кирпича

Если печь для бани из кирпича кладут первый раз, не имея особых навыков, подойдет небольшая модель, которая не будет слишком сложной. Самым простым вариантом является обустройство топочной и зольной камеры, установка бака для воды, место для дымохода. Сложить более серьезную конструкцию можно при накоплении определенного опыта в печном деле.

Чтобы качественно построить печь в бане, нужна порядовка, то есть подробная схема, где будут размещаться кирпичи.

Опытные мастера советуют не пожалеть времени и возвести нижнюю часть печи без использования раствора.

В процессе работы выбранные кирпичи пронумеровывают, делают зарезы, подготавливают куски нужной формы и размера. Лишь после этого можно начинать работу, используя раствор.

Перед началом работы кирпичи вымачивают в воде до появления пузырьков, это улучшит сцепление и предохранит от обезвоживания раствора. Используя шамотный кирпич, его погружают в воду, чтобы удалить пыль.

Схема кладки должна начинаться с нулевого ряда. Это делается для того, чтобы фундамент вывести на один уровень с полом. Первый ряд выкладывают с особой тщательностью. Используя отвес, по кирпичам первого ряда дальше будет проверяться вертикаль печных стенок.

При укладке первого ряда его кладут насухо, не используя раствор, в дальнейшем слой раствора должен быть 3-6 мм. Раствором промазывают тычковую часть кирпича и целый пласт. После укладки кирпич прижимают, постукивая мастерком. Чтобы сделать конструкцию более прочной, кирпичи выкладывают со смещением очередного ряда до 50%, перекрывая стыки.

Кладку делают согласно порядовке, при этом:

раствор наносят на предыдущий ряд;
гладкая сторона кирпича должна быть направлена к дымоходу;
после каждого ряда проводится проверка по вертикали и горизонтали;
через 3-4 ряда необходимо убирать остатки раствора.

Чтобы закрепить дверку поддувала в 3 ряду, берут оцинкованную проволоку или полоску из стали и прикручивают ее по углам. Используя болгарку, в кирпичах вырезаются канавки, туда будет опускаться железная проволока. Место касания дверки с печкой изолируют асбестом.

В 5 ряду под уголки из стали вырезают выемки. Колосники укладывают на уголки. В случае их прогорания их можно будет легко заменить на новые. К тому же расширяясь при нагревании, колосники не будут разрушать кладку из кирпича. На данном этапе начинают заниматься топочной камерой, после этого продолжают поднимать наружную стену.

Для формирования топочной камеры используют шамотный кирпич. После топочного отделения монтируют чугунную плиту, на которой позже будут выкладываться камни для бани.

Чтобы определить, какая емкость нужна для бака высчитывают, что около 10 литров уходит для мытья одного парильщика, такое же количество уходит для того, чтобы запарить веник.

Чтобы конструкция была более надежной, через каждые 4 ряда проводят армирование междурядья.

После перекрытия печи, установки задвижки переходят к формированию дымохода.

Дымоход

При возведении дымохода учитывают, что труба, сделанная из железа, при перепадах температуры будет создавать конденсат, который будет приводить к накоплению в трубе сажи, поэтому стоит выбрать для дымохода кирпич.

Размер дымохода должен соответствовать величине конструкции печи. После того, как дымоход сложили, его выводят над крышей на высоту не менее полуметра. Обычно для дымохода берется асбестовая труба, которую обкладывают кирпичом.

От того, насколько правильно будет проведена работа, будет зависеть то, как дым будет удаляться из помещения.

В дымоход следует закладывать только целые кирпичи, чтобы половинки или треснувшие элементы не могли выпасть. Выкладывать дымоход следует очень аккуратно, поверхность должна быть абсолютно ровной, иначе в щелях начнет накапливаться пыль и сажа, что приведет к быстрому забиванию шахты.

Канал дымохода нельзя сужать. При постройке учитывают, что его длина от колосника до краев трубы не должна быть менее 5 метров. Если сделать его меньшим по размеру, дым не сможет быстро остыть, а жар начнет вылетать в трубу.

Чтобы предохранить потолок от возгорания, в месте прохождения трубы через потолок ее оборачивают термостойким материалом и обкладывают кирпичом. Дымоход с внешней стороны покрывают известью. В случае утечки дыма можно будет сразу понять, где она происходит.

После того как все работы завершены, печи дают постоять несколько дней, чтобы она просохла. Для этого двери и окна в помещении оставляют открытыми.

Затем производят пробную растопку. Для этого берут мелкие щепки и протапливают печку в течение 10-15 минут. Делается так несколько раз в течение нескольких дней. Если на агрегате будет конденсат, это означает, что он еще не совсем высох. После окончательной просушки можно пользоваться печкой постоянно.

Отделка поверхностей

Если есть желание, можно сделать финишную отделку. Среди наиболее популярных вариантов стоит отметить облицовку плиткой. Такой вариант сделать не сложно, к тому же материал для отделки не отличается большой стоимостью.

Чтобы керамическая плитка хорошо держалась, нужно верно подобрать нужный материал. Рассмотрим оптимальные варианты плитки:

Терракота. Ее изготавливают сухим прессованием с цветной основой. Плитка имеет хорошую сцепляемость, высокую прочность, пористую основу.
Майолика. Ее изготавливают тем же способом, как и предыдущий вариант. Такие изделия смотрятся очень красиво за счет нанесения глазури.
Клинкерная. Ее производят при соединении смеси разных глин с включением шамотного порошка и красителей. Добавление огнеупорного порошка делает плитку для печи наиболее удачным вариантом.

При облицовке печи нужно учитывать, как плитка или иной материал впишется в интерьер комнаты.

Можно отделать печь для бани декоративным кирпичом или камнем. Для этого используют керамогранит, мрамор, гранит, змеевик.

Издавна применяли облицовку деревенских печей и порталов изразцами, такое устройство и сейчас пользуется большой популярностью.

Кроме красивого внешнего вида, изразцы придадут дополнительные свойства:

продолжительную теплоотдачу;
высокую теплоемкость;
гигиеничность.

При должном уходе декоративные элементы будут долго радовать любителей банных процедур. Уход за изделиями заключается в регулярном протирании их от пыли и копоти, при повреждении элементов проводится их реставрация и замена.

В видео ниже представлена подробная инструкция по кладке кирпичной банной печи.
