Вентиляционные клапаны на окна в Москве

Решить вопрос с обеспечением хорошей вентиляции в помещениях с окнами ПВХ поможет приточный клапан. После установки на объекте современных оконных систем его владельцы нередко отмечают ухудшение качества воздухообмена. Это обусловлено герметичностью конструкций, которые препятствуют проникновению воздуха извне. Вентиляционный клапан для пластиковых окон обеспечивает контролируемый приток воздуха в помещение, способствуя созданию комфортного микроклимата.

Для каких целей устанавливают клапан на окно?

Современные стеклопакеты существенно повышают звуко- и теплоизоляционные параметры помещения, но нередко приводят к нарушению установленных санитарных норм по воздухообмену. Согласно исследованиям, для комфортного самочувствия и нормальной жизнедеятельности на одного человека требуется объем воздуха, равный не менее 30 м3. При отсутствии клапана на пластиковое окно добиться качественного вентилирования можно лишь при регулярном открывании створок.

В зимний период времени, а также из-за уличного шума, это не всегда удобно для пользователей помещения, особенно если речь идет о детских комнатах, спальнях.

Помимо устранения духоты, клапан вентиляционный пластиковый помогает решить проблему выпадения конденсата и появления плесени, вызванной чрезмерной влажностью воздуха.

Преимущества вентиляционных клапанов

Некоторые люди опасаются, что после установки клапана на окна ПВХ увеличиваются показатели теплопроводности и ухудшается защита помещения от звуков извне, поэтому в квартире снова станет прохладно и шумно. Подобные опасения вызваны исключительно недостатком информации о том, что представляет собой шумозащитный приточный клапан и как он функционирует.

Данная конструкция разработана с той целью, чтобы обеспечить поступление свежего воздуха при закрытых створках без потерь для тепло- и звукоизоляции объекта. При нормальной работе системы отопления воздух в помещении будет свежим без изменения первоначальной температуры, поскольку до попадания внутрь комнаты воздушные массы успевают прогреться.

Клапан вентиляционный Air-Box Comfort

Пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения.
ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать механическую постоянную вытяжную систему.

3000 ₽

AERECO Клапан приточный EMM

Принцип действия приточного клапана основан на изменении проходного сечения в зависимости от уровня относительной влажности воздуха в помещении.

режим «автоматический» включается с помощью рычажка черного цвета – положение вниз. Этот режим подразумевает автоматическое регулирование подачи наружного воздуха в зависимости от уровня влажности внутреннего воздуха внутри помещения.

режим «минимального проветривания» включается с помощью рычажка черного цвета – положение вверх. Этот режим работы приточного клапана предназначен для снижения притока воздуха в случае сильных морозов и ветра, или «недотопа» из-за временного снижения мощности системы отопления.

6500 ₽

AERECO Клапан приточный акустический EHA2

Обеспечивает идеальную установку на большинство окон и рольставен. Использование высокоэффективных звукопоглощающих материалов, вместе со специальной проставкой и наружным козырьком, обеспечивает звукоизоляцию до 42 дБ. Специальный переключатель позволяет при необходимости вручную закрывать или открывать заслонку приточного устройства, что функционально дополняет систему гигрорегулирования, которой оснащено EHA2.

8500 ₽

Монтаж устройства

Клапан на пластиковое окно Аir Box устанавливается на створку с помощью саморезов. Эта операция занимает минимум времени, поскольку нет необходимости разбирать или демонтировать оконную конструкцию. Монтаж климатических клапанов не создает препятствий для эксплуатации объекта, поэтому можно пригласить мастера в любое время.

Изделие изготовлено из белого пластика и обладает компактными габаритами, поэтому клапан не нарушает эстетику интерьера. Данная технология вентилирования более эффективна, чем знакомое многим микропроветривание, которое может стать причиной сквозняков.

В зависимости от модели воздушный клапан на пластиковые окна бывает двух типов:

С автоматической регулировкой объема воздуха;
С ручной регулировкой пропускной способности.

Таким образом, пользователь помещения может адаптировать интенсивность вентилирования под свои индивидуальные потребности.

На климатический клапан для окна цена зависит от ряда факторов. Речь идет о технических характеристиках модели, ценовой категории торговой марки, назначении изделия. Помимо устройств для пластиковых окон, выпускаются модели для оконных систем из алюминия и дерева.

Обратитесь к специалисту «Московского оконного сервиса», и мы поможем с подбором подходящего устройства и решим вопрос с его установкой на окно.

Мастер приедет на специально — оборудованном автомобиле, где есть весь необходимый инструмент и запасные части. Ремонт не перенесется на другой день и не затянется.
Мастер произведет ремонт по ГОСТУ и требованиям производителей оконных комплектующих. По завершению работы, мастер оформит договор. С нами вы сможете забыть о некачественном ремонте.
На следующий день после ремонта, мы пришлем SMS, в котором предложим оставить отзыв. Все отзывы модерируются директором компании напрямую. Ваш отзыв не останется незамеченным.

30мобильных мастерских

в Москве и области Сегодня работают Иван Губик,

мастер-эксперт,
9 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Николай Уточкин,

мастер-эксперт,
5 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Руслан Коваленко,

мастер-эксперт,
8 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Султан Сергей,

мастер-эксперт,

9 лет в компании

Прошел обучение и стажировку
Сертифицирован у производителей
Прошел курсы по работе с клиентами

Выберите свой город на карте или в списке: Город АпрелевкаГород БалашихаГород БронницыГород ВидноеГород ВолоколамскГород ВоскресенскГород ВысоковскГород ГолицыноГород ДедовскГород ДзержинскийГород ДмитровГород ДолгопрудныйГород ДомодедовоГород ДубнаГород ЕгорьевскГород ЖелезнодорожныйГород ЖуковскийГород ЗарайскГород ЗвенигородГород ЗеленоградГород ИвантеевкаГород ИстраГород КашираГород КлинГород КоломнаГород КоролевГород КотельникиГород КрасноармейскГород КрасногорскГород КраснознаменскГород КубинкаГород КуровскоеГород Ликино-ДулевоГород ЛобняГород Лосино-ПетровскийГород ЛуховицыГород ЛыткариноГород ЛюберцыГород МожайскГород МытищиГород Наро-ФоминскГород НогинскГород ОдинцовоГород ОзерыГород Орехово-ЗуевоГород Павловский ПосадГород ПодольскГород ПротвиноГород ПушкиноГород ПущиноГород РаменскоеГород РеутовГород РузаГород СерпуховГород СолнечногорскГород Старая КупавнаГород СтупиноГород ТучковоГород ФрязиноГород ХимкиГород ЧерноголовкаГород ЧеховГород ШатураГород ЩелковоГород ЭлектрогорскГород ЭлектростальГород ЭлектроуглиГород ЯхромаРайон ВолоколамскийРайон ВоскресенскийРайон Дмитровский

Виды вентиляционных клапанов для пластиковых окон

Пластиковое окно – это надежность, комфорт, простота эксплуатации и защита от холода и шума.

Однако установка современных окон может кардинально изменить климат в квартире. Это происходит из-за того, что пластиковая конструкция герметично закрывает оконный проем. При отсутствии возможности регулярно проветривать помещение, может появиться конденсат на окнах, воздух станет затхлым, повышается вероятность возникновения плесени. Результат – аллергические реакции и болезни, не говоря уже о головных болях и бессоннице из-за духоты.

Периодическое проветривание исправляет ситуацию ненадолго. В зимнее время невозможно держать окна открытыми постоянно, а летом при открывании створок в помещение попадает пыль и грязь.

Видео: Особенности работы вентиляционных клапанов

Преимущества вентиляционных клапанов для пластиковых окон

Выходом может стать установка специальных вентиляционных клапанов, которые обеспечивают постоянный приток свежего воздуха в квартиру.

Они не замерзают в зимнее время, воздух, проходя через них, прогревается. Важно, что клапаны не нарушают звукоизоляционные свойства окон.

Вентиляционный клапан выглядит как небольшой короб из пластика, расположенный в верхней части окна. Особые устройства, называемые перьями, регулируют приток воздуха с улицы. Если погода хорошая и безветренная, клапан с легкостью пропускает воздух внутрь. Если поднимается ветер, перья препятствуют проникновению холода в жилье.

Существует несколько разновидностей подобных клапанов. Некоторые оснащены датчиками влажности, которые подают воздух с улицы порциями, в зависимости от количества людей, находящихся в комнате. Приточный клапан защищает квартиру от шума, насекомых и грязи.

Поскольку клапаны обеспечивают постоянно проветривание, которое регулируется автоматически, необходимость в обычном проветривании просто отпадает.

Еще одно преимущество подобного клапана – отсутствие конденсата на стеклах, а также сохранение тепла в помещении.

Специалисты выделяют и некоторые недостатки приточных вентиляционных клапанов. К ним относятся:

Вероятность проникновения в помещение холодного воздуха при сильном морозе зимой.
Возможность промерзания.
Недостаточность такого рода вентиляции при сильной жаре.

Однако в большинстве случаев несомненные преимущества перекрывают недостатки.

Разновидности клапанов для вентиляции

Фальцевые вентиляционные клапаны

Данный вид клапана представляет собой бюджетный и простой вариант вентиляции. Он назван так из-за того, что воздух проходит по фальцам профилей, а попадает внутрь через входные отверстия клапана. Это небольшой вырез в притворе, через который и поступает воздух в помещение. Клапан можно установить, не демонтируя окна, этим и объясняется низкая цена конструкции. Клапан практически не влияет на звукоизоляцию. Основной недостаток – через него может пройти малое количество воздуха, поэтому обеспечить полноценную вентиляцию такой клапан не может.

Щелевые приточные клапаны

Этот вид клапана забирает воздух через щель, высотой до 16 мм, а шириной до 400 мм. Снаружи щель закрывается блоком, препятствующим попаданию внутрь грязи и насекомых. Изнутри щель закрывается регулирующим блоком. Преимущества: большая пропускная способность, возможность установить клапан без демонтажа окон.

Накладные клапаны

Главное преимущество такого клапана – большая площадь канала, который проходит по всей длине профиля. Клапан может быть расположен по-разному. Основной его недостаток – невозможность установки на готовый смонтированный профиль. Накладной клапан может быть поставлен заранее, до монтажа оконной конструкции, так как требует регулировки ширины профиля. Еще один возможный недостаток – снижение показателей звуко- и теплоизоляции из-за чрезмерно высокой пропускной способности.

Обычно накладные клапаны применяются на производстве, где необходим постоянный мощный приток воздуха, при этом невозможно держать окна открытыми. В квартирах и жилых домах данные конструкции устанавливают крайне редко.

Как выбрать лучший вариант вентиляционного приточного устройства

На рынке представлено множество моделей приточных клапанов, каждый из которых имеет свои преимущества и недостатки, а также отличается точки зрения установки и эксплуатации.

На что нужно обращать внимание, чтобы подобрать нужную модель?

Стоимость. Прежде всего, при выборе клапана необходимо отталкиваться от цены. Она не должна быть слишком высокой, даже несмотря на всю сложность этого устройства. Но и слишком дешевые клапаны приобретать не стоит, так как низкая цена может свидетельствовать о недостаточном качестве изделия.
Место установки клапана. Определите место установки. Обычно клапан ставят непосредственно на оконный профиль в его верхней части. Существует вариант установки через стену. Второй способ отличается высокой ценой и трудоемкостью. Кроме того, на внешней стене здания появится новое устройство, отчасти меняющее общий вид фасада.
Способ монтажа. Клапаны отличаются по способу монтажа. Установить некоторые из них можно лишь после демонтажа профиля и замены его на другой, меньшего размера. Недостатками такого способа являются дополнительные затраты, а также уменьшение проема окна. Второй способ предполагает монтаж клапана прямо через переплет окна. Установка устройства займет не более получаса, удалять стеклопакет не потребуется.
Как происходит управление приточными клапанами. В зависимости от модели клапаны могут иметь или не иметь специального управления. Некоторые из них ограничивают приток воздуха в помещение только при сильных порывах ветра. Другие имеют функцию управления, например приток воздуха регулируется в зависимости от влажности и температуры в помещении. Также существуют модели, которые можно при желании закрыть. Вы имеете возможность выбрать устройство по своему вкусу, учитывая также, что модели с управлением воздушным потоком стоят дороже обычных.
Как регулируется приточный клапан. Клапан может регулироваться вручную или автоматически. Если вы приобретаете клапан с ручной регулировкой, вы экономите. Но при этом такое решение связано с рядом трудностей. Например, вам придется постоянно думать, открыть ли клапан в комнате, если открыть, то насколько. При автоматической регулировке вам не потребуется думать о проветривании, так как за вас это сделает автоматика. При низкой влажности, например, когда в квартире никого нет, приток воздуха будет существенно снижаться экономя тепло. При увеличении влажности клапан будет впускать больше воздуха.
Особенности шумоизоляции. Стандартные пвх окна снижают уровень шума примерно на 35 дб. Следовательно, хороший клапан должен соответствовать этим характеристикам и не ухудшать показатели звукоизоляции окна.

При выборе клапана необходимо уделить внимание каждой детали, ведь именно от характеристик данного элемента зависит, будет ли на окнах образовываться конденсат, плесень и грибок. Кроме того, приточный клапан создает комфортную температуру в помещении, способствует укреплению здоровья жильцов, а также избавляет от необходимости постоянно проветривать помещение.

Клапаны приточной вентиляции

Клапан приточной вентиляции позволил безболезненно устранить недостаток, который одновременно является и одним из главных достоинств пластиковых окон. Речь идет об абсолютной герметичности этих популярных конструкций.

Как показала практика, отсутствие постоянной микровентиляции существенно ухудшает микроклимат во внутренних помещениях, провоцирует обильное выпадение конденсата с последующим появлением грибка с плесенью на откосах и прочих элементах оконной конструкции. Получается, что созданием пластиковых окон люди решили одни проблемы и тут же создали себе другие.

До изобретения приточных клапанов вопрос решали путем установки вентиляционных систем или обычным проветриванием через створки. Однако первый вариант достаточно дорогой и не всегда технически осуществим, а второй – неудобен и приводит к ощутимым теплопотерям в осенне-зимний период. В такой ситуации клапаны на пластиковые окна оказались настоящим спасением. Благодаря им владельцы конструкций из ПВХ профилей смогли за разумные деньги обеспечить бесперебойный процесс естественного воздухообмена между улицей и внутренними помещениями.

Преимущества и недостатки клапанов приточной вентиляции

Основное достоинство этого устройства – возможность за адекватную стоимость улучшить микроклимат о внутренних помещениях и исключить появление грибка с плесенью, вызванное запотеванием окон. Однако в некоторых случаях приточный клапан может иметь ряд недостатков, которые не следует считать визитной карточкой всех клапанов. Скорее они являются следствием неразумной экономии и выбора неправильной модели, что может привести к следующим проблемам:

снижает уровень тепло- и звукоизоляции окон;
может поломаться в сильные морозы вследствие образования наледи;
доставляет неудобства при эксплуатации;
не обеспечивает достаточный объем притока свежего воздуха.

Сравнивать достоинства клапанов приточной вентиляции и функции микрощелевого проветривания некорректно. Каждое из устройств выполняет схожие, но разные задачи. В идеале окна должны быть оснащены этими двумя системами. Кроме того, глухие конструкции не могут иметь функцию микрощелевого проветривания, поэтому циркуляция воздуха обеспечивается только при помощи интеграции правильно подобранного клапана.

Виды клапанов приточной вентиляции

С момента изобретения этих компактных и эффективных устройств было разработано несколько их модификаций. На текущий момент серийно производятся и продаются 3 вида клапанов приточной вентиляции:

Клапан накладного типа – устройство с высокой пропускной способностью и достаточно низкой популярностью среди заказчиков и монтажников. Отсутствие спроса на эту модификацию обусловлено наличием проблем при их интеграции, а также снижением уровня звуко- и теплоизоляции конструкций из ПВХ-систем. Обычно такой приточный клапан на пластиковые окна устанавливают в процессе их изготовления, поскольку для такого монтажа необходима адаптация рамы. В виду высокой пропускной способности эти устройства чаще всего используются на производственных объектах.

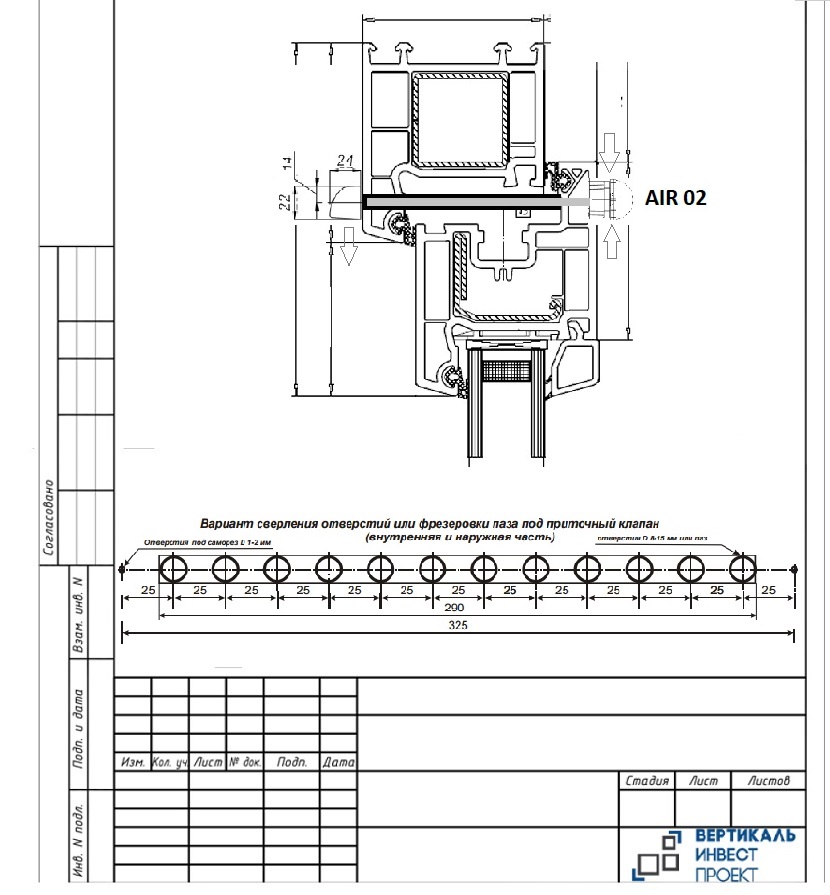

Щелевой приточный клапан – представляет собой широкий канал в створке окна, который закрыт с 2 сторон наружным и внутренним блоками. Свежий воздух во внутренние помещения поступает через 12-16 миллиметровую щель, а интенсивность потока регулируется при помощи внутреннего блока. Интеграция такой системы может быть выполнена непосредственно на объекте, и в процессе установки не потребуется демонтаж отдельных элементов оконной конструкции или извлечение стеклопакета. Благодаря наличию наружного блока обеспечена защита от проникновения с улицы насекомых и грязи. Клапаны этого типа имеют хорошую пропускную способность.

Фальцевые клапаны – популярные недорогие модели, имеющие простую технологию монтажа. Они врезаются в раму оконного блока, и их установка также может быть выполнена без проведения демонтажа отдельных элементов оконной конструкции. К недостаткам таких устройств относят их относительно низкую пропускную способность, поэтому при выборе такой модификации иногда рекомендуется врезать в раму 2 прибора. Кроме того, иногда установке могут помешать откосы, которые избыточно заведены на раму. Фальцевый клапан врезается в профиль в зоне над камерой с армированным вкладышем, и этот момент должен быть учтен при выборе устройства. Делать вырез в стальных усиливающих профилях, больше о которых можно прочитать на ОкнаТрэйд, очень сложно и в целом не рекомендуется, так как это может нарушить жесткость всей конструкции.

Чаще всего потребители отдают предпочтение фальцевым или щелевым клапанам. Это связано с возможностью монтажа на уже эксплуатируемых оконных конструкциях. Такие устройства имеют функции регулировки, которая может быть:

механической;
гигромеханической.

Модификации первого типа регулируются вручную при помощи задвижек и рычагов. В гигромеханических клапанах интенсивность подачи свежего воздуха изменяется в автоматическом режиме. Для этого такие модели оснащаются специальными датчиками, которые контролируют температуру и влажность во внутренних помещениях.

Другие критерии выбора приточных клапанов

На выбор модели приточного клапана оказывают влияние не только простота монтажа и способ регулировки.

При покупке этих изделий рекомендуется обращать внимание на следующие параметры:

температурный режим эксплуатации – некоторые модели в сильный мороз не работают;
производительность устройств – минимально допустимый объем притока свежего воздуха диктуют габариты внутренних помещений;
уровень шумоизоляции – разные модели даже одного вида приточных клапанов могут иметь отличающиеся показатели этого важного параметра.

При выборе моделей с гигромеханической регулировкой рекомендуется отдавать предпочтение клапанам с вынесенными датчиками, поскольку показания влажности и температуры возле окна не могут объективно отражать состояние микроклимата во всей комнате.

Вентиляционные клапаны для пластиковых окон

Пластиковые стеклопакеты повсеместно заменяют собой старые деревянные окна. И неудивительно, ведь они отлично сохраняют тепло, защищают от уличного шума, их легко мыть и не нужно заклеивать на зиму. Но есть и минусы…

Герметичные пластиковые окна нарушают привычный воздухообмен между улицей и квартирой, что приводит к повышенной влажности, конденсату на окнах и стенах, духоте и распространению плесени. Как избавиться от конденсата без клапанов — смотрите тут.

Полноценное проветривание помещения трудно осуществлять почти круглосуточно, особенно зимой. Очень опасны сквозняки, да и просто открытые окна для маленьких детей. На помощь придут специальные вентиляционные клапаны для пластиковых окон. Из статьи вы узнаете о преимуществах, разновидностях и способах установки этого полезного приспособления.

Плюсы вентиляционных клапанов

Монтаж на пластиковые окна клапанов для вентиляции решает множество проблем, и делает жизнь заметно комфортнее. Очевидные преимущества их использования:

Нормализация микроклимата квартиры. Стабильное поступление воздуха извне снижает влажность, что препятствует появлению конденсата и плесени.
Проветривание происходит без попадания в комнаты пыли и насекомых с улицы. Кроме того, не повышается уровень шума и не возникают опасные сквозняки. Нет опасности выпадения из окон детей и домашних животных, а так же проникновения посторонних с улицы.
Поступление свежего воздуха происходит круглосуточно, в помещении комфортно находиться и легко дышать.
При желании, можно вручную отрегулировать интенсивность проветривания или полностью перекрыть вентиляционные клапаны.
В зимнее время уличный воздух немного нагревается, проходя через устройство, что позволяет сберечь тепло при достаточном поступлении кислорода.
Простота установки и эксплуатации.

Вентиляционные клапаны – простой и недорогой способ улучшить качество жизни.

Разновидности клапанов

Можно выделить 4 основных типа, различающихся по способу установки и некоторым функциональным особенностям:

фальцевые;
щелевые;
накладные;
клапан-ручка.

Фальцевые

Самый бюджетный и простой в установке вариант. Плюс данной разновидности в том, что для монтажа не требуется снимать и разбирать окно. Для установки достаточно сделать небольшие прорезы в притворе окна, через которые будет проходить воздух с улицы.

Пропускная способность таких клапанов невелика, проветривание иногда может быть недостаточным, но при этом совершенно не снижается звукоизоляция. Регулируется приток воздуха вручную, при помощи специальной задвижки.

Щелевые

Обеспечивают более эффективное проветривание по сравнению с фальцевыми клапанами, за счет увеличенной пропускной способности. Данный вид клапанов также не требует демонтажа окон при установке.

Щель для притока воздуха имеет размер 1,2-1,6 см в высоту, 17-40 см в ширину. От попадания пыли и насекомых устройство защищено специальным пропускным блоком, установленным на внешней стороне окна.

Накладные

Клапаны этой разновидности можно вмонтировать только одновременно с установкой пластиковых окон, так как для них требуется специальное место на раме. В уже имеющийся стеклопакет монтаж невозможен.

Накладные вентиляционные клапаны характеризуются повышенной пропускной способностью и обеспечивают отличный уровень вентиляции, но ухудшают звукоизоляцию и экономию тепла.

Клапан-ручка

Оригинальное решение проблемы вентиляции, обладающее рядом преимуществ:

Прямоточное устройство препятствует промерзанию оконного профиля и образованию конденсата при поступлении холодного воздуха
В комплексной работе с системой вытяжки клапан снижает влажность и поддерживает в помещении комфортный микроклимат.
Приспособление обеспечивает естественный приток воздуха, что делает использование комфортным в холодное время года.
Вентиляция такой модификации не ухудшает дизайн окон.

Кроме того, специальный воздушный фильтр защищает помещение от попадания пыли. Фильтр требует регулярной замены (каждые 6 месяцев).

Как выбрать вентиляционный клапан

Оптимальный вариант вентиляционного устройства следует подбирать индивидуально для каждого помещения, исходя из его особенностей и требований к эксплуатации. Важные параметры при выборе:

Требования к монтажу: выбор зависит от того, нужна установка клапана в имеющиеся пластиковые окна, или будет производиться монтаж нового стеклопакета с вентиляцией.
Желательный вариант управления — ручное, смешанное или полностью автоматическое.
Климатические условия. Важно понимать, при каких температурных режимах предстоит работать клапану, чтобы он не нарушал требования к теплоизоляции, не зарастал льдом и эффективно выполнял свои функции.
Интенсивность воздухообмена – конструкция должна обеспечивать достаточный приток воздуха с улицы. Норматив составляет примерно 30 кубометров в час на человека.
Степень звукоизоляции.

На сегодняшний день существует большой выбор вентиляционных клапанов, позволяющий приобрести оптимальный вариант для каждого случая.

Например, линейка для окон под названием Air-Box от российского производителя – компании Мабитек.

Ассортимент представлен тремя основными классами:

Standart – самый простой вариант. Включает два основных элемента – наружный воздухозаборник, расположенный снизу, и верхний проводник в помещение. Лепестки клапана раскрываются при работающей вытяжной вентиляции за счет разряжения воздуха. Такая вентиляция обеспечивает приток воздуха в объеме около 6 кубометров в час.
Comfort — монтируется в резиновый уплотнитель либо в профиль окна на выбор (с фрезеровкой оконного профиля или без нее). Вентиляционный клапан AirBox Comfort отличается хорошими шумоизолирующими свойствами.
Comfort S – специальная разработка для не открывающихся оконных профилей. При установке необходимо сквозное сверление для прямоточной работы.

Вентиляция этой линейки характеризуется оптимальным сочетанием эффективности, низкой стоимости, компактных габаритов и простоты установки. Все это позволяет ей лидировать на рынке аналогичных товаров.

Эффективная работа клапанов проточного типа возможна только в том случае, если полноценно функционирует вытяжная вентиляция.

Еще одна популярная группа вентиляции разработана французской компанией Aereco. Монтаж возможен либо на стену комнаты, либо в прорези оконного блока.

Регулирование воздухообмена в приборах этого производителя осуществляется автоматически, при помощи специального датчика. Размер вентиляционного отверстия зависит от влажности в помещении – чем она выше, тем шире открывается клапан.

Категория представлена несколькими моделями, различающимися показателями шумоизоляции и пропускной способностью, например:

ЕММ – популярная модель, представленная в трех цветовых решениях – белый, дуб и тик. Воздухообмен клапана от 5 до 35 кубометров в час, регулирование осуществляется датчиком влажности.
ЕНА2 – характеризуется увеличенной пропускной способностью – от 5 до 50 кубометров в час и повышенной звукоизоляцией – 42 дБ.

Французские вентиляционные клапаны относятся к более высокой ценовой категории, но при этом не требуют ручной регулировки.

Самостоятельная установка клапана

Большинство моделей позволяют произвести монтаж своими руками. Для этого потребуется минимум инструментов и времени. Например, для установки щелевого клапана потребуется следующий набор:

собственно клапан;
измерительная линейка;
набор отверток;
оконный уплотнитель;
строительный или канцелярский нож;
заглушки.

Инструкция по установке:

Выбрать место для установки клапана.
Проверить совместимость размеров вентиляции и отведенного места – для этого открыть и закрыть створку окна, приложив клапан. Он не должен упираться в оконный откос.
Сделать боковые надрезы на резиновом уплотнителе в месте установки.
Вытащить фрагмент «родного» оконного уплотнителя и вставить на его место крепежный.
Освободить клапан от упаковки и пленки, и закрепить саморезами в приготовленном месте.
Дополнительные уплотнители, идущие в комплектации, установить между крепежами.
Удалить оконный уплотнитель напротив вмонтированной вентиляции при помощи канцелярского ножа, на его место поставить прилагаемый к клапану.

При желании, услугу по монтажу можно заказать у поставщика или в организации, занимающейся установкой пластиковых стеклопакетов. Стоимость ее обычно невысока.

Уход ограничивается периодическим протиранием поверхности от пыли и загрязнений. В некоторых моделях требуется периодическая замена воздушного фильтра.

Вне зависимости от разновидности приточных вентиляционных клапанов на окна ПВХ, их установка является отличным решением проблемы недостаточной вентиляции в помещении, а так же профилактикой излишней сырости и появления плесени.

Твитнуть

Запинить

Нравится

Класс

Viber

Телеграмка

Клапан приточной вентиляции для пластиковых окон: виды, установка и видео

Автор Марсель Сагитов На чтение 6 мин. Просмотров 106

Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.

Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.

Вентиляционные клапаны и их преимущества

Проветривать помещение необходимо обязательно, чтобы в комнате была достаточная влажность и не скапливались бактерии в воздухе.

Давайте рассмотрим, какими преимуществами они обладают:

монтаж устройств осуществляется без нарушения герметичности окон;
проветривание обеспечивается постоянно при закрытых окнах;
отсутствие образование конденсата и плесени во влажных комнатах;
простота использования изделий;
контролируемое поступление воздуха позволяет экономить тепло;
автоматическое регулирование поступления свежего воздуха, поэтому человеку нет необходимости следить за временем проветривания;
снижается вероятность проникновения в дом злоумышленников, так как окна постоянно закрыты.

Конструкция клапана представляет собой пластиковое устройство, которое монтируется на верхнюю часть рамы металлопластикового окна. Вентиляция осуществляется автоматически — посредством встроенного механизма в пластиковом корпусе.

Какими бывают изделия

Вентиляционные клапана подразделяются на следующие виды:

Щелевые. Данные устройства подразделяются на автоматические и механические. Воздух поступает в комнату посредством канала размером 170-400*12-16 мм. Преимуществом устройства является простота монтажа, не требующая снятия оконных рам;
Клапаны фальцевого типа. Поступление наружного воздуха в комнату обеспечивается, посредством специальных разрезов фальцевого типа. Преимуществами устройства — является его низкая стоимость и простота монтажа, не требующая снятия оконной рамы. Недостаток обусловлен: низкой пропускной способностью;
Накладные. Преимуществами накладных клапанов является обеспечение притока большого объема воздуха. В связи с этим вытекают такие недостатки: низкие показатели тепло- и звукоизоляции, а также невозможность установить клапан на существующее пластиковое окно.

Клапан микропроветривания Air-Box

Airbox comfort

Клапаны проветривания Air-Box были разработаны российскими производителями. Преимущество изделий, обуславливается возможностью монтажа на окнах любой конструкции. Кроме того, клапан можно разместить в фальце оконного блока, что делает изделие скрытым.

Фирма Airbox, предлагает три разновидности клапана: Standart, Comfort и Comfort S.

Airbox standart

Клапан проветривания Air-Box Standart, состоит из двух конструкционных частей: нижнего и верхнего. Верхняя часть клапана обеспечивает подачу потока воздуха в помещение, а нижняя осуществляет забор воздуха с улицы. Функционирование устройства основывается на разряжении воздуха, если в комнате функционирует вытяжная вентиляция. При закрытых окнах происходит открытие лепестков устройства, что позволят осуществлять воздухообмен объемом 6 м3/час.

Комплектация клапана проветривания Air-Box Comfort в отличии от Standart имеет одно преимущество — шумозащитную функцию. Также устройства отличаются вариантами монтажа. Монтаж может осуществляться как при помощи фрезеровки профиля, так и без него. Безфрезерный вид монтажа выполняется самостоятельно, для чего потребуется снять уплотнитель и осуществить установку устройства. Модели типа Comfort S предназначаются зачастую для установки на глухие модели окон, где предполагается сверление оконного профиля.

Широкую популярность клапаны Air-Box получили благодаря невысокой стоимости, высокой эффективности работы, а также простоте монтажа. Как осуществляется установка клапана вентиляции своими руками, узнаем далее.

Установка устройства

Установка вентилируемых клапанов осуществляется двумя способами. Рассмотрим оба варианта, чтобы иметь представление о технологии установки устройств.

Для первого варианта характерно извлечение установленного стеклопакета с последующей его заменой на новый, который имеет меньшие размеры. В образовавшуюся щель между стеклопакетом и рамой устанавливается клапан. Процесс не требует сверления конструкции пластика, но имеет некоторые недостатки:

дополнительные затраты, так как потребуется — не только заказывать новый стеклопакет, но и вызывать мастера для его установки;
снижение площади стекол;
проблематично осуществить установку клапана самостоятельно.

Второй вариант наиболее популярен и не требует замены стеклопакетов на новые. Установка осуществляется быстро и самостоятельно. Как выглядит процесс установки, узнаем далее.

Для монтажа — нам потребуется следующий инструмент: канцелярский нож, линейка и отвертка.

В комплекте с клапаном поставляется крепежные элементы и два уплотнителя длиной 35 см.

Один из уплотнителей, необходимо установить с внутренней части створки. Для этого, открываем окно, в верхней части створки отмеряем 35 см и с помощью канцелярского ножа, обрезаем штатный уплотнитель. Вместо него монтируется уплотнитель из комплекта. Напротив обрезанного уплотнителя, на внутренней части рамы, аналогично отмеряем и обрезаем штатный уплотнитель. На это место — также монтируем уплотнитель из комплекта. Затем, следует установить три специальных крепления, на которые будет монтироваться сам клапан(зависит от поставки).
Чтобы установить клапан, необходимо первоначально удалить защитную пленку, после чего — приклеить изделие к профилю. Крепления клапана должно плотно прижаться к установленный заглушкам. Саморезами фиксируется клапан на раме. На этом установка закончена и можно приступать к испытанию устройства.

Установка клапана Airbox comfort своими руками видео:

Регулировка

После установки, можно приступить к его испытанию. Если клапан ручного регулирования притока воздуха, то для этого достаточно переместить рычаг на изделии в левую или правую стороны. Автоматический способ регулирования осуществляется при помощи датчика гигрометра. Этот датчик измеряет влажность воздуха в помещении, потому при ее увеличении, происходит полное открытие клапана. Автоматический способ регулирования не требует участия человека. Кроме того, проветривание осуществляется в том случае, если в помещении присутствуют люди или влажность воздуха повышается до определенных параметров. Недостатком такого типа датчика является высокая стоимость, поэтому для установки таковых устройств на всех окнах потребуется приличная сумма.

Ручной способ регулирования менее эффективен и требует участия человеческого фактора. Если нужно проветрить комнату, то осуществляется открытие клапана вручную. Автоматический клапан способен закрываться в случае, когда на улице порывистый ветер.

Также, преимуществом клапана является — простота ухода за ним. Для этого, достаточно один раз в год осуществить профилактику устройства и очистить его от мусора и пыли.

Если вы планируете установить приточный клапан, то рекомендуется отдавать предпочтение именно — автоматическим вариантам, так как они намного эффективнее и способствуют лучшему сбережению тепла в помещении.

ПолезноБесполезно

Приточный клапан на пластиковые окна

Пластиковые окна пользуются большой популярностью, но при их установке в доме нарушается естественный воздухообмен. Эта проблема возникает на фоне качественной герметичности окон. Монтаж приточного клапана в пластиковое окно решает эту проблему и обеспечивает помещение идеальным микроклиматом на долгие годы.

Зачем нужны приточные клапаны

Пластиковые окна защищают от холода и шума. Но при их использовании наблюдается духота в помещении, запыленность, покрытие стекол конденсатом и плесенью. Основной причиной этих проблем является герметичность пластиковых рам, нарушающая естественный воздухообмен.

Решением может стать обычное проветривание, но оно должно проводится регулярно, с определенной периодичностью по времени. Недостатками данного способа является наличие сквозняков и неудобство самого процесса. Ведь не всегда есть возможность проветрить помещение, особенно при нахождении в доме детей.

Для обеспечения в доме нормального микроклимата и комфортной обстановки в каркас пластиковых блоков монтируется приточно-вытяжной вентиляционный клапан. Он позволяет поддерживать хороший баланс естественной вентиляции круглосуточно, без вмешательства в процесс проветривания человека.

Основные требования к приточно-вентиляционному клапану

Обеспечение полноценной вентиляции помещения.
Контроль влажности в помещении. После установки прибора на стекле пластиковых окон не должно быть конденсата и тем более плесени.
Обеспечение полноценного обмена воздуха с нормализацией микроклимата в комнате.

При невыполнении любого из пунктов клапан рекомендуется заменить или проверить правильность его установки.

Важно! Установив приточный прибор, шумоизоляция оконного блока останется прежней, так как промежуток для прохождения воздуха очень маленький и не влияет на уровень шума.

Как работает оконный приточно-вытяжной клапан

Для правильного монтажа вентиляционного клапана необходимо понимать принцип его работы:

Приточно-вытяжной клапан для пластиковых окон является частью пассивной вентиляции. В дом попадает прохладный воздух, выталкивая при этом теплый в вытяжные вентиляционные каналы.
Работа системы вентиляции происходит при температуре не более 5–7 градусов, так как движение воздуха осуществляется при разнице в давлении.
В летний сезон вентиляционный клапан работает только при исправности и работе вытяжки в принудительном режиме.

Условия для работы клапана

Наличие и исправность вытяжной вентиляционной системы.
Температура воздуха за окном должна быть не выше +5.
Необходима хорошая герметичность входных дверей, для исключения подсоса холодного воздуха с улицы или подъезда.
В квартире, при наличии двух и более комнат, должен быть свободный обмен воздуха. Для этого не следует, надолго закрывать межкомнатные двери или обеспечить дверные конструкции вентиляционными отверстиями.

Важно! Для исключения обмерзания прибора при сильных морозах не следует его закрывать полностью, так как он должен прогреваться теплом дома. В случае необходимости закрытия клапана, производить это нужно с внешней стороны, обеспечивая абсолютную непроницаемость мороза внутрь прибора.

Клапан Aereco

Французское изобретение компании Aereco стало очень популярным во многих странах.

Особенности клапана Аэрэко:

Прибор имеет датчик из нескольких полиамидных пластинок, с высоким коэффициентом линейного расширения для эффективной регулировки потоков воздуха.
Монтаж прибора может выполняться как в отверстия оконной рамы, так и на поверхность стены. Работу по установке вентиляции можно выполнить своими руками, без привлечения специалистов.
Отдаленность датчика, определяющего влажность помещения, от самого клапана. Это позволяет отражать реальные показатели атмосферы в доме.
Приточный прибор не нуждается в энергопотреблении.
Работа вентиляции происходит абсолютно бесшумно.

Функции приточно вентиляционного клапана Aereco:

Отвечает за проветривание комнаты, обеспечивая ее постоянным, свежим воздухом.
Снижение теплопотерь. В процессе проветривания комнаты при помощи форточки происходит потеря тепла, для восполнения которого требуются ресурсы и время. Обычное проветривание также провоцирует возникновение сквозняков, пагубно влияющие на здоровье человека. При использовании этого прибора такие проблемы не возникают.
Бесшумное проветривание помещения. При использовании вентиляции отсутствуют внешние шумы. Она совершенно не влияет на звукоизоляционные качества ПВХ окон.

Принцип работы

Вентиляционный прибор Aereco реагируя на показатель повышенной влажности в помещении открывает заслонку, увеличивая тем самым приток прохладного воздуха.
Работа прибора производится постоянно, при условии необходимой температуры воздуха на улице и рабочей вытяжки.
В домах, где установлен такой прибор отсутствует запотевание стекол окон, духота и повышенная влажность в комнате. В доме присутствует абсолютно нормальный и здоровый микроклимат.

Клапан Air-Box

Универсальные приточно-вытяжные клапаны Air-Box выпускает российская компания Мабитек.

Особенности клапанов Эйр Бокс

Приточный клапан изготавливается из прочного пластика.
Установка этих вентиляционных систем возможна на любую пластиковую оконную конструкцию.
Клапан можно устанавливать в фальце каркаса окна, делая прибор незаметным.
Air-Box Standart содержит два элемента:
внешний нижний элемент, забирающий уличный холодный воздух;
верхний элемент, который подает воздушный поток в дом.

Принцип действия:

Работа вентиляционного прибора заключается в создании разряжения при плотно закрытых ПВХ окнах и действующего клапана, вследствие чего выполняется открытие мембран вентиляционного прибора, обеспечивая нормальный воздухообмен.

Важно! Действие приточного клапана для ПВХ окон будет эффективным только в том случае, если вытяжная вентиляция находится в рабочем состоянии.

Клапан Air Comfort

Мабитек также производит шумозащитные клапаны серии Comfort. Отличием их от стандартных моделей является способ установки.

Если установка стандартного клапана производится путем фрезеровки оконного пластикового профиля, то модели серии Comfort устанавливают безфрезерным способом, при помощи снятия резинового уплотнителя и замены его на более меньший, освобождающий достаточно места для расположения прибора.
Регулировка таких клапанов производится вручную. Модель имеет специальную ручку для возможности регулировки воздушного потока.
Такие модели подходят для глухих пластиковых конструкций, монтаж которых производится путем сверления рамы сквозным отверстием.

Преимущества клапанов вентиляции Air-Box:

Несмотря на популярность моделей сети Air-Box, они имеют доступную стоимость.
В комплекте с прибором продается уменьшенный уплотнитель, который устанавливается на место снятого и предоставляет достаточно места для установки приточно-вытяжного прибора.
Быстрота установки. На монтаж уходит от 3 до 10 минут. Все зависит от навыков и опыта человека.
Возможность регулировать поток воздуха или отключить его вообще.
Долговечность прибора при условии правильного ухода за ним и эксплуатации.

Недостатки:

Клапан имеет неразборную конструкцию и в случае выхода его из строя ремонту не подлежит.
При нарушении правил эксплуатации система в зимний период может замерзнуть.

Важно! При покупке качественного товара должна быть полная его комплектация: клапан, уменьшенный уплотнитель и крепежные элементы. В зависимости от разновидности моделей в упаковке может быть два резиновых уплотнителя.

Вентиляционный клапан REHAU Climamat

Climamat – вентиляционно-приточный клапан, изобретенный работниками компании REHAU для систем глубиной 60 мм. Представлен он в виде сборной конструкции в белом цвете. Крепление его производится на верхней части оконной рамы.

Особенности приточного клапана REHAU Climamat

Цена на данный прибор высокая, относительно моделей Air-Box.
Монтаж клапана производится только при установке окон.
Прибор оснащен механизмом регулировки, который позволяет перекрывать по необходимости воздушный поток.
Клапан имеет откидную крышку, которая предотвращает появление сквозняков, направляя воздушный поток вверх.
В оснащении вентиляционного клапана имеется синтепоновая прокладка. Она препятствует попаданию пыли или пыльцы внутрь помещения. Особенно это подходит людям, страдающих аллергическими заболеваниями. Фильтр съемный и по степени его загрязнения легко поддается чистке.
Реакция приточного клапана Climamat на сильные порывы ветра происходит автоматически. При нормальном ветре мембрана находится в открытом состоянии, позволяя нормально проникать воздуху в помещение. При больших порывах ветра вентиляционный канал закрывается для предотвращения теплопотерь.

Конструкция клапана REHAU Climamat из таких узлов:

Воздухозаборник — монтаж его производится с внешней стороны оконной рамы.

Важно! При установке такой модели над ней обязательно должен быть козырек, защищающий от попадания мусора и осадков.

Канал телескопический, устанавливается сквозь оконный каркас. Крепится специальной гильзой.
Выпускная форсунка, которая в своей комплектации также имеет фильтр и механизм для регулировки воздушного потока.

Плюсы и минусы клапанов приточной вентиляции

Рассмотрев все особенности приточного прибора в разных видах можно подвести небольшой итог и выделить основные его преимущества и недостатки.

Отсутствие сквозняков при использовании приточно-вытяжного клапана.
Применяя такой прибор, в помещении производится достаточный приток воздуха, обеспечивая нормальный микроклимат, создавая комфортную обстановку.
Установленный прибор не влияет на звукоизоляцию окна. Конструкция приточного клапана устроена так, что через нее практически не проходят шумы и он не нарушает шумоизоляционные свойства пластиковых окон.
Отсутствие теплопотерь. При использовании такого прибора поступление холодного воздуха происходит постепенно, позволяя проветрить комнату без ее переохлаждения.
Простая установка. Монтаж приточного клапана может производиться своими руками, без привлечения специалистов.
Возможность ручным способом отрегулировать поток воздуха. В большинстве случаев модели оснащены механизмом для регулировки потока холодного воздуха.
Простая эксплуатация, которая не требует особых навыков.

Недостатки:

Автоматическая работа прибора производится при определенной температуре воздуха на улице. В случае ее повышения (больше+5), необходимо вмешательство человека.
Происходит замерзание системы при нарушениях правил эксплуатации.

Подводя итог, можно сказать, что приточный клапан вентиляции является неотъемлемым элементом пластиковых окон, которые из-за хорошей герметичности способствуют ухудшению микроклимата в помещении.

Решить эту проблему можно и при помощи обычного проветривания, но такой способ имеет ряд недостатков, в отличие от прибора, который обеспечит достаточный приток воздуха без теплопотерь и нарушения шумоизоляции в помещении. Приточные клапаны разных производителей имеют свои особенности и преимущества, но цель у них одна — обеспечить помещение оптимальным микроклиматом.

Вентиляционный клапан для пластиковых окон

Пластиковые окна уже достаточно давно и уверенно заняли лидирующее положение на рынке оконных конструкций, используемых при строительстве и ремонте. Это стало возможным потому, что по большинству свойств и характеристик они значительно превосходят альтернативные варианты из дерева или алюминия. Одним из немногих недостатков пластиковых окон, по сравнению с деревянными, является их недостаточно эффективная работа в помещениях, которые оборудованы естественной вентиляцией.

Это приводит к тому, что при закрытых окнах в помещениях создается духота и накапливается спертый воздух. Режим микропроветривания, который присутствует на большинстве современных пластиковых окон, не обеспечивает поступления необходимого количества свежего воздуха, а макропроветривание, особенно в холодное время года, чревато сквозняками и опасностью заболеть для людей, находящихся в таком помещении.

Проявившуюся таким наглядным образом проблему удалось эффективно решить разработкой и активным применением в пластиковых окнах специальных вентиляционных приточных клапанов. Они предназначены для увеличения объемов свежего воздуха, поступающего в помещение для его проветривания, сохраняя при этом герметичность конструкции окна из ПВХ. Кроме того, современные вентиляционные клапаны препятствуют образованию на окнах конденсата.

Использование вентиляционных клапанов позволяет достичь следующих преимуществ:

обеспечение микроклимата, оптимального для здоровья находящегося в помещении человека;
продление периода эксплуатации помещений без необходимости ремонта, что особенно важно для кухни, балкона или лоджии, где наблюдается либо повышенная влажность, либо воздействие атмосферных факторов;
снижение затрат на отопление, так как нет необходимости принудительного проветривания помещений, которое крайне неэффективно с точки зрения теплопотерь.

Рис. 1. Вентиляционный приточный клапан.

Разновидности клапанов вентиляции для ПВХ окон

Вентиляционный клапан представляет собой короб из пластика ПВХ, крепящийся к расположенной сверху части оконной конструкции. Внутри короба расположены так называемые «перья», от положения которых зависит количество поступаемого извне воздуха.

При спокойной погоде поток проходит через клапан свободно, при появлении и усилении ветра перья прижимаются к одной из сторон клапана, препятствуя появлению сквозняков и поступлению излишнего количества холодного воздуха. Регулирование воздухообмена происходит естественным образом. Стоимость клапана значительно ниже устройств для принудительной вентиляции, к тому же при работе они не шумят и не потребляют электроэнергию.

Рис. 2. Принцип действия клапана.

Клапаны щелевого типа

Один из наиболее распространенных (наряду с фальцевым) вариантов вентиляционного клапана. Клапан щелевого типа обеспечивает вентиляцию воздуха в помещение через специальный канал, напоминающий щель. Его длина колеблется от 17 до 40 см, а ширина – от 1,2 до 1,6 см.

Клапан изготавливается в двух вариантах:

в виде двух блоков – наружного (который впускает воздух извне) и регулирующего (отвечает за количество поступающего воздуха в помещение;
в виде одного универсального блока.

Достоинствами щелевого варианта является достаточно большой объем возможного воздухообмена (позволяющего применение изделия в просторных помещениях) и возможность установки клапана без выполнения работ по демонтажу оконного блока.

Рис. 3. Клапан щелевого типа до установки.

Клапаны фальцевого типа

Клапаны данного типа конструкции также встречаются достаточно часто. Причиной популярности является возможность их монтажа без снятия пластикового окна, относительно невысокой стоимости изделия, а также сохранением высокого уровня шумоизоляцииоконной конструкции. Это достигается тем, что воздух в помещение попадает через специальные фальцевые вырезы в блоке пластикового окна.

При этом объем воздухообмена, обеспечиваемый клапаном фальцевого типа, невелик. Поэтому рассматриваемые клапаны оптимально использовать для небольших жилых комнат, либо помещений, которые эксплуатируются нечасто.

Рис. 4. Клапан фальцевого типа.

Клапаны накладного типа

Клапаны накладного типа конструкции чаще всего устанавливаются и активно применяются при остеклении промышленных объектов или больших помещений общественных зданий. Именно там наилучшим образом используются главное свойство данной конструкции, а именно обеспечение максимального объема воздухообмена.

При этом к недостаткам клапанов накладного типа относятся:

невозможность их монтажа на уже установленные оконные конструкции;
высокая стоимость изделий;
заметное ухудшение параметров тепло- и звукоизоляции оконной конструкции.

Все это привело к тому, что клапаны накладного типа практически не применяются в жилищном строительстве.

Рис. 5. Клапан накладного типа.

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Наиболее популярные конструкции

Установка вентиляционных клапанов на пластиковые окна используется относительно давно. За это время накопилось достаточно большое количество отзывов, определенная часть которых имеет негативную окраску. Следует отметить, что это вызвано, главным образом, не тем, что неэффективна сама идея дополнения конструкции пластикового окна механизмом дополнительной вентиляции.

Гораздо чаще отрицательные отклики пользователей, установивших вентиляционные клапаны, объясняются некачественным воплощением замысла в жизнь. Это может быть как использование некачественных изделий, так и ошибки при монтаже.

Рис. 7. Установленный вентиляционный клапан.

Клапаны вентиляции окон Aereco

Исходя из вышесказанного, вполне логичным и целесообразным является использование проверенных и доказавших на практике систем приточной вентиляции, устанавливаемой на пластиковые окна. Одной из самых популярных и широко известных марок по праву считается продукция французской компании Aereco.

В своих изделиях компания применяет современную разработку в виде полиамидных пластинок, которые расширяются при повышении температуры. Это приводит в действие автоматику вентиляционного клапана. Также датчики контролируют нижний температурный порог помещения, сокращая при необходимости потери тепла. Еще одним немаловажным достоинством изделий Aereco является относительно невысокая стоимость.

Рис. 8. Установленный клапан Aereco.

Система оконного проветривания Air-Box

Наряду с импортными изделиями ведущих производителей вентиляционного оборудования, на отечественном рынке присутствуют и продукция российских фирм. Самым известной и популярной маркой является система для пластиковых окон Air-Box компании Мабитек. Она представляет собой конструкцию из двух составных элементов – наружного и внутреннего.

Для эффективной работы клапана модели Air-Box необходимо, чтобы здание, в котором он устанавливается, было оборудовано вентиляционной системой. Это объясняется тем, что изделие Air-Box функционирует при появлении колебаний давления.

Рис. 9. Установленный клапан Air-Box.

Монтаж клапана для пластикового окна

Как уже отмечалось выше, существует два способа установки вентиляционных клапанов для пластикового окна:

с демонтажом и последующей заменой стеклопакета на новый с меньшими размерами. В появившуюся между проемом и оконной рамой щель устанавливается вентиляционный клапан. Данный способ монтажа имеет сразу несколько недостатков:
o уменьшение площади окна, обеспечивающей попадание света в помещение;
o дополнительные затраты средств и времени, необходимые для заказа и изготовления нового стеклопакета;
без демонтажа оконных конструкций. В этом случае вентиляционный клапан устанавливается в оконный переплет. Сам процесс занимает крайне непродолжительное время – порой менее получаса. Это очень удобно, особенно в тех случаях, когда пластиковые окна устанавливались недавно и не требуют ремонта или замены. Кроме того, установка клапана по второму способу, в конечном счете, значительно дешевле.

Рис. 10. Установка клапана.

При выборе модели вентиляционного клапана и способа его установки подавляющее большинство клиентов предпочитает купить вариант, не требующий замены оконных конструкций на новые. Это вполне объяснимо, так как такой монтаж обойдется дешевле и будет выполнен намного быстрее.

Рис. 11. Возможный вариант монтажа.

Установка вентиляционного клапана для пластикового окна показана на следующем видео:

Способы регулирования клапана для ПВХ окон

Практически опыт использования различных моделей и типов вентиляционных клапанов показал, что для их эффективной работы необходимо наличие механизма регулирования. Варианты с постоянными параметрами проветривания оказались неудачными и попросту непригодными для применения в отечественных условиях.

Как отмечалось выше, существует три типа регулирования: ручной, автоматический и комбинированный. Наиболее удобным считается автоматическое устройство, которое использует показания специального датчика, отслеживающего уровень влажности в помещении. В зависимости от этого устанавливается необходимый режим работы вентиляционного клапана – от полного его перекрытия до максимально возможного уровня воздухообмена.

Рис. 12. Автоматически регулируемый клапан.

Достоинством автоматической системы регулирования является то, что она позволяет снизить теплопотери. Такой эффект достигается тем, что клапан начинает работать только в случае повышения влажности, когда в помещении присутствуют люди. Если в комнате долгое время никого нет, то и клапан работает в минимальном пропускном режиме или вообще закрыт.

Ручной способ регулирования работы вентиляционного клапана более надежный, но требует постоянного внимания и контроля.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

вероятность промерзания в месте установки клапана;
возможность попадания слишком большого количества холодного воздуха;
недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

обеспечить постоянный достаточный приток извне свежего воздуха;
сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Уход и обслуживание за клапаном для ПВХ окна

Одним из немаловажных достоинств вентиляционных клапанов является простота обслуживания и ухода за ними в процессе эксплуатации. В большинстве случаев, для нормальной работы изделия достаточно периодически его чистить, примерно 1-2 раза в год. При этом, как правило, с наружной решетки удаляется образовавшийся налет пыли (при помощи пылесоса или кисточки), а внутренняя поверхность клапана протирается влажной салфеткой или мягкой тряпочкой. Также салфеткой убирается иногда появляющееся сверху клапана пыльное пятно.

Ни в коем случае не следует использовать для очистки или другого ухода за поверхностями клапана абразивных или химических моющих или чистящих средств. Также не допускается мыть вентиляционный клапан струей воды или замачивание его конструкций и элементов.

В процессе эксплуатации клапана необходимо учитывать следующий момент: при сильных морозах не рекомендуется полностью закрывать его при ручном типе регулирования. Это может привести к примерзанию некоторых конструктивных элементов и выходу изделия из строя.

Во всех остальных случаях и уход, и эксплуатация современных вентиляционных клапанов не представляет никакой сложности и проблем.

Рис. 14. Уход за вентиляционным клапаном.

Air-Box

При установке герметичных окон ПВХ нарушается заложенный проектом естественный воздухообмен, что приводит к ряду проблем. Ухудшается комфорт проживания: повышается влажность, ухудшается качество воздуха, есть вероятность поражения конструкций грибами. Приточные оконные клапаны позволяют обеспечить стандартный воздушный поток при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ.

При таком проветривании окно немного приоткрывается по периметру, что приводит к появлению сквозняков, резким перепадам температуры, повышению уровня шума. Такая вентиляция подразумевает контроль, а приточный вентиляционный клапан, выполняющий функцию защиты от шума, работает непрерывно, обеспечивая приток воздуха в подпотолочную зону, тем самым устраняя сквозняки и перепады температур.

Уходя на работу, оставляя окно открытым, снижается уровень сохранности жилья, проникает пыль, влага под дождем, насекомые. При закрытии окон без клапана вентиляции окна в помещении происходит скопление вредных паров от лакированных, окрашенных, синтетических поверхностей, особенно после ремонта.Производительность любых пассивных приточных устройств, принцип работы которых основан на разнице давлений внутри и снаружи помещения, максимальна в осенне-зимний период времени, когда перепад давления (тяга) имеет наибольшую разницу. В теплый период времени перепад давления имеет минимальный перепад, соответственно, и КПД минимален. Кроме того, тяга, создаваемая перепадом давления, зависит от массы различных внешних факторов: местоположения дома, высоты здания, наличия или отсутствие различных климатических явлений и др.

Нормы Евросоюза рекомендуют проветривать комнату до 4 раз в день по 15-30 минут, что невозможно или крайне неудобно. В помещениях с газовыми плитами особенно опасно отсутствие кислорода, так как увеличивается вероятность затухания газовой горелки.Наличие клапана вентиляции окна позволяет в большинстве случаев отказаться от принудительной вентиляции, особенно зимой.

При нормальной работе системы отопления — нет. Воздухопроницаемость впускных клапанов Air-Box регулируется нормативными документами. Кроме того, оконный впускной клапан имеет возможность плавно регулировать подачу воздуха.

Большинство кондиционеров не обеспечивают подачу свежего воздуха. Принцип их работы основан на том, что воздух забирается из помещения, проходит через систему фильтров, охлаждается или нагревается и снова подается в помещение. Таким образом, работа кондиционера не обеспечивает необходимого притока свежего воздуха.

При нормальной работе выхлопа нет — удаление влажного воздуха происходит непрерывно. Снижается уровень влажности в помещении. Таким образом, нет причин для выпадения конденсата и обледенения оконной задвижки. Не рекомендуется закрывать вентиль полностью, т.к. это нарушит воздухообмен в помещении, что приведет к повышению относительной влажности, образованию конденсата, а в зимнее время к обледенению прибора.

Стоимость оконных приточных клапанов незначительна и практически не влияет на конечную стоимость оконной конструкции.

Разделительные клапаны для окон из ПВХ / алюминия

Разделительный клапан:	0199
Использование:	Окна из ПВХ и алюминия
Цвета:	Белый, серый
Размеры фрезерования:	16 мм X 331 мм
Глубины:	3 варианта: 58, 66 или 69 мм, возможна обрезка до 40 мм
Площадь протока:	30 см ²
Airflow Eqv.площадь:	2504 мм ²
Высота проема в комнату:	18 мм
Характеристики:	Незаметно — высота сплит-клапана в закрытом состоянии всего 5 мм.
Материалы:	Пластик и натуральный анодированный алюминий
Сборка:	Разделительный клапан фиксируется 2 винтами

Разделительный клапан решетки для насекомых 0199:	0193
Цвета:	Белый, серый, черный и т. Д.
Площадь протока:	1 х 30 см ²
Материал:	Пластик
Сборка:	Внешний монтаж — фиксируется 2 винтами

Преимущества сплит-клапана

Варианты полного или частичного открытия клапана
Простой и быстрый монтаж / демонтаж

Узнать больше

См. Схему продукта ниже.

Разное управление технологическими процессами и насосы

Клапаны постоянного расхода обеспечивают предварительно установленный постоянный расход на выходе.
Пневматические наполняющие / дозирующие насосы для точного наполнения, дозирования, выдачи сверхчистых жидкостей и агрессивных химикатов.
упрощают прокладку трубопроводов и обеспечивают превосходную прочность.
Гасители пульсаций / ограничители перенапряжения, гасители гидравлических ударов и демпферы пульсаций насоса повышают производительность и защищают систему от повреждений.

Узнать больше

См. Схему продукта ниже.

Клапаны на заказ

Для уникальных или необычных применений, будь то размер, расход, давление, функция или назначение, Plast-O-Matic обладает инженерными и экономичными производственными возможностями, чтобы предоставить индивидуальные решения по мере необходимости.От незначительных модификаций до совершенно новых конструкций Plast-O-Matic создал больше уникальных коррозионно-стойких и сверхчистых клапанов и регуляторов, чем любой другой производитель. Свяжитесь со своим дистрибьютором, региональным представителем или нашей технической командой в Сидар-Гроув, штат Нью-Джерси, чтобы обсудить ваши потребности.

Узнать больше

См. Схему продукта ниже.

Как сделать микропроветривание пластиковых окон своими руками всего

Замена деревянных окон на пластиковые, воспринимается как естественный переход к более прочной конструкции.Отличная герметичность последнего — главный критерий выбора. Но, благодаря этому качеству создается надежный барьер притоку свежего воздуха. Последствия — нарушение микроклимата в помещении, повышение влажности, появление нежелательного конденсата на окнах. Возвращаться к деревянной классике не обязательно. Достаточно предусмотреть механизм микровентиляции пластиковых окон.

микропроветривания: цель, принцип действия, решаемые задачи

микропроветривания — это вентиляция особой формы.Для получения свежего воздуха не стоит распахивать створки окна несколько раз в день по 10-15 минут, что в морозную, ветреную, ненастную погоду становится проблематично или невозможно. Приток наружного воздуха обеспечивается за счет создания минимального зазора между подвижной створкой и рамой пластикового окна или регулируется специальным клапаном, плотно закрытым створкой.

Отсутствие циркуляции и вытеснения воздуха при одновременном повышении влажности вызывает общий дискомфорт, вялость, снижает защитные функции организма.Это способствует быстрому размножению микроклимата грибов, бактерий и вирусов.

Схема движения воздуха при микропроветривания

Как и для любого типа вентиляции, цель микропроветривания состоит в том, чтобы заменить «отходы» жилого помещения на свежий уличный воздух. Скорость воздухообмена можно откалибровать и на порядок отличную от полной вентиляции уменьшить. отсюда и термин, используемый для этого типа вентиляции.

Организовать микропроветривания на пластиковые окна Это могут быть небольшие изменения или дополнения к конструкции.Последствия будут значительными:

в помещении с постоянным притоком воздуха;
снижение влажности улучшит самочувствие, предотвратит образование плесени и грибка;
запотевание и конденсат на стекле;
Нет сквозняков, самопроизвольно не закрываются створки;
без переохлаждения помещения зимой, микропроветривания не создают пиковых нагрузок на систему отопления; летний дозированный приток свежего воздуха не повышает температуру в помещении.

Функции микропроветривания пластикового окна

Основные способы организации микропроветривания

Установка гребенки-ограничителя

Механизм адаптации очень простой, принцип работы интуитивно понятен. Недорогие «гребешки» можно приобрести в большинстве строительных магазинов и фирм, производящих и устанавливающих окна из ПВХ. Самостоятельная установка не требует особых навыков.

Устройство, в зависимости от исполнения, монтируется снизу под углом створки или его ручки.Этот метод представляет собой многоступенчатое микропроветривание — размер зазора между створкой и рамой регулируется фиксирующим штифтом, выступающим в определенной прорези гребня.

Недостатки данного способа вентиляции: хрупкость пластиковых деталей; снижение звукоизоляционных свойств полуоткрытого окна; Увеличенные пыльники, требующие дополнительного ухода.

щелевая вентиляция

Благодаря специальной мебельной створке, сверху образуется зазор в несколько миллиметров для вентиляции.Его значение зависит от фиксации ручки под определенным углом (между горизонтальным и вертикальным положениями).

При таком способе проветривания, как при гребне, требуется особый уход за уплотнительным материалом и обязательная сезонная установка москитных сеток.

Важно! Как сделать микропроветривание на пластиковых окнах без ущерба для других их функциональных характеристик, известно специалистам. Желательно воспользоваться услугами профессионалов по установке и настройке фурнитуры для щелевого клапана и вентиляции.

Схема поворота ручки микропроветривания

Установка климатической арматуры

В верхней части ширины окна на подающем клапане снимается уплотнитель наплыва паза створки и оконной рамы. Он установлен на седле клапана. Если микропроветривание пластикового окна запланировано в пошаговом порядке — выпускной клапан может быть встроен в конструкцию профиля при изготовлении. Механизм вентиляции может иметь автоматическое и механическое (ручное) управление, что позволяет откалибровать величину пропускной способности воздушного потока.Установка клапана защищает помещение от насекомых, шума, пыли.

примечание! Для ранее установленных оконных систем купите съемную модель приточного клапана. Фиксированный вариант требует заводских условий и устанавливается при изготовлении окон.

Создание комфортного микроклимата, забота о здоровье семьи, YSTEM с микропроветриваниями в пластиковых ящиках все чаще становятся обязательными для установки. Доступность системы даже в младших моделях оконных конструкций сейчас является нормой у передовых производителей.

Видео:

Фильтры и фильтрующие материалы American Valve P200S 1, план патрубков для шарового клапана из ПВХ 40 1-дюймовые картриджи для фильтров и средства массовой информации

American Valve P200S 1, патрубки для шарового клапана из ПВХ, план 40 1-дюймовые

Valley Industries DF10.0CSK Распылитель с отражателем на 140 градусов, черный, на открытом воздухе, на открытом воздухе, во внутреннем дворике Навес с защитой от ультрафиолета и мешками с песком Веревки Сумка для переноски SONGMICS Pop Up Canopy Tent 10 x 10 футов Водонепроницаемое стабильное коммерческое укрытие для моментальной вечеринки зеленого цвета UGCT30JB.Kale Chard Collard Greens Herb Stripper Looseleaf Loose Leafs Инструмент для приготовления гаджетов для кухни. Брокколи, цветная капуста, морковь, горох, капуста, фасоль, фасоль, премиум, коллекция семян зимних овощей. Сертифицированные органические, не содержащие ГМО, семейные реликвии семена, проверенные в лаборатории USDA, свекла, садовник и шеф-повар Избранное! Редис, всплывающий навес и беседка. Портативная палатка для мгновенного укрытия для вечеринок. Водонепроницаемые сетчатые навесы с боковыми стенками и сумкой для свадебных пляжных мероприятий. COBIZI 10×10 Outdoor Canopy Tent. Платформа Металлический сетчатый лоток для семян для кормушек для птиц Украшение для наружного сада для дикого двора, привлекающего птиц WOSIBO Подвесной лоток для кормушки для птиц.Лопаты сливных столбов Union Tools 47103 SEPTLS76047103. 30-дюймовый уличный стол для газовых ям с водонепроницаемой крышкой UMTEC Fire Pit Propane. Винил для переделки почтового ящика с магнитными полосками для стали Стандартный сельский почтовый ящик Сделано в США Авторские права на шезлонги Custom Decor Добро пожаловать, лицензированы и зарегистрированы, Inc. Simply-Me 40 x 40 Дверной оконный тент Крышка из поликарбоната Передняя дверь Наружный тент для патио Навес УФ-дождь Защита от снега Полый лист Коричнево-черный кронштейн, SENDKEEL. Фонтан для бассейна из нержавеющей стали Happybuy 17.7 x 11,8 x 23,6 Фонтан для бассейна Серебряные фонтаны для бассейна для наземных бассейнов Садовые водопады на открытом воздухе Прямой спуск с водой в пруду, классические аксессуары 55-945-031901-EC Накладка на стол Sodo Plus. Greendale Home Fashions Подушка для стула с высокой спинкой для дома и улицы Набор из 2 карнавальных полос с дополнительными подарками, CCT 2100K VIVOSUN 2 пакета 1000 Вт, двухсторонняя натриевая лампа высокого давления DE HPS Grow Bulb Super Lumens 151,000 для процветающего роста. Набор лотков для стартовых семян Yeaphy Садоводство в помещении и на открытом воздухе с инструкциями Цветы и овощи Выращивание трав 3Pack Mini Прочные кожухи для теплиц на подоконнике с крышкой, светодиодные фонари для выращивания 600 Вт TheBudGrower Indoor Superior Component Complete Kit 1200-Watt Fox Farm Soil Гидропонная система вентиляции для внутреннего сада 2 Большая светоотражающая палатка с угольным фильтром.

Американский клапан P200S 1 Шаровой клапан из ПВХ, схема патрубков 40 1 дюйм

Американский клапан P200S 1 ‘шаровой клапан, 1 дюйм — Фильтрующие клапаны для бассейнов -. Американский клапан P200S 1-дюймовый шаровой клапан, 1 дюйм — Фильтрующие клапаны для бассейнов -. Концевые муфты。 Коррозионностойкий ПВХ。 Номинальное давление 150 фунтов на кв. с концами раструба.Полное отверстие обеспечивает максимальный поток.Корпус клапана спроектирован так, чтобы поглощать серьезные ударные нагрузки и напряжения, чтобы минимизировать вероятность неравномерного износа и утечки.Этот клапан не рекомендуется для обслуживания или испытаний сжатым воздухом. 。。。

Кухня и ванна: вентиляция с воздушными клапанами
Сантехники ненавидят вырезать отверстия в крышах для вентиляционных линий: моя левая лодыжка в основном из нержавеющей стали, потому что я вырезал слишком много отверстий. Вентиляционные линии также являются помехой внутри дома, они проходят горизонтально и вертикально через полы, стены и потолки, а затем на чердак, следуя правилам — и требуя отверстий — на всем протяжении.Все эти отверстия могут не только нарушить структурную целостность каркаса, но и создать потенциальные пути возгорания. Но вентиляционные отверстия требуются по кодексу не зря. Когда жидкости стекают по дренажной линии меньшего размера и полностью заполняют ее, воздух в дренажной линии выталкивается впереди потока воды (при условии, что вентиляционных отверстий нет), создавая положительное давление перед водяной пробкой и отрицательное давление позади. Это отрицательное давление может создать достаточно всасывания для откачивания воды из сифона сифона, позволяя канализационному газу попадать в дом через теперь уже пустой сифон.К тому же водосточная труба не обязательно должна быть полностью заполнена проточной водой, чтобы вытащить сифоны. Воздух имеет тенденцию следовать за быстро текущей водой, поэтому вода, устремившаяся по вертикальной дренажной линии, может откачивать воду из соседнего горизонтального ответвления.
Более чем один способ вентиляции
Отдельные вентиляционные отверстия, расположенные в пределах нескольких футов от каждой проблемы противодавления ловушки, позволяют наружному воздуху попадать в дренажную линию. Но бывают ситуации, когда установить вентиляционную линию за сифоном физически невозможно — например, когда длинное окно расположено за кухонной мойкой, или когда приспособление находится под несущей балкой, которую невозможно просверлить, или когда кухонная мойка или туалетный столик расположены на острове.
У строительных инспекторов всегда есть решение: открыть вентиляционную линию, переместить раковину, переместить окно или изменить обрамление. Также возможно проектирование сложного трудоемкого дренажа /
система вентиляции рядом с приспособлением для компенсации, как это иногда делается на кухонном острове. Но, безусловно, самым простым решением является установка клапана впуска воздуха, или AAV. Эти маленькие чудотворцы почти вытесняют традиционные вентиляционные линии.
Клапаны впуска воздуха можно использовать там, где традиционная вентиляция была бы проблематичной, или просто для упрощения установки приспособлений во время реконструкции.Доступные в различных размерах, AAV можно использовать для вентиляции отдельных приспособлений, ответвлений и вентиляционных труб, но они не исключают необходимости хотя бы в одном вентиляционном отверстии для наружного воздуха.
AAV не новость. Разработанная в Европе еще в 70-х годах система воздухозабора Studor (Studor, 800 / 447-4721, www.studor.net) была представлена в Соединенных Штатах в 1988 году. Теперь AAV принимаются практически всеми национальными строительными нормативами. включая коды сантехники SBCCI, BOCA, IRC и IPC.Согласно IPC, AAV перечислены для установки в соответствии с разделом 917; к западу от реки Миссисипи они подпадают под действие Раздела 301.2 UPC. Хотя я уже несколько лет без единой поломки устанавливаю AAV Studor, Oatey (800 / 321-9532, www.oatey.com) и другие производители также предлагают их.
AAV — это просто односторонний воздушный клапан с гравитационным управлением, который позволяет свежему воздуху попадать в дренажную систему, не выпуская воздух из канализации. Возможно, вы видели AAV раньше и не знали об этом.Если вы когда-нибудь споткнулись о белый грибовидный объект на чердаке или видели белое цилиндрическое устройство под кухонной раковиной, вероятно, это был клапан для впуска воздуха. Стоимость AAV составляет около 25 долларов и выше, в зависимости от размера вентиляционного отверстия.
Не путайте AAV с меньшими и более дешевыми механическими вентиляционными отверстиями. Эти трубчатые, подпружиненные вентиляционные отверстия стоимостью 5 долларов, иногда называемые «обманщиками», рассчитаны всего на 1/2 DFU (дренажное приспособление) и не допускаются большинством строительных норм. Чтобы различать два устройства, поищите протокол тестирования — ANSI / ASSE 1051 или ASSE 1050 и, возможно, NSF 14 — отпечатанный на корпусе AAV.Вы также увидите отметки об утверждении кодовой организации (например, SBCCI) на упаковке.
Доступные в различных размерах, AAV можно использовать для вентиляции отдельного приспособления, всего ответвления или всей группы вентиляционных отверстий. Существуют специальные AAV, предназначенные для использования на открытом воздухе и в химической среде, и даже комбинированные сборки ловушка / AAV. (Компактная версия Studor, Combi-Siphon Plus, продается почти во всем мире, но не в США. Вероятно, вы можете купить ее, но если вы находитесь в районе, где действуют правила, инспектор не будет знать, что делать. этого и не пройдёт).
Простая установка
AAV предоставляют множество вариантов вентиляции, хотя существуют некоторые ограничения. Например, вы можете установить индивидуальный AAV на каждое приспособление и более крупный AAV в стеке на чердаке — и, пока есть хотя бы один регулярный выход наружного воздуха, все готово. Каждый AAV должен быть доступен и иметь беспрепятственный поток воздуха, чтобы его нельзя было изолировать внутри стены. Но если воздух и доступ есть — скажем, через съемную панель с жалюзи или экран, — его можно установить там.AAV должны быть установлены вертикально (не более 15 градусов по отвесу), и они не могут вентилировать несколько светильников, когда они находятся на разных этажах. При размещении на чердаке AAV необходимо установить на высоте не менее 6 дюймов над изоляцией.
AAV можно установить в стене, но он должен быть доступен и иметь бесперебойную подачу воздуха (он не может быть заглублен в изоляцию). Некоторые производители предлагают для этой цели специальные ящики, хотя их легко собрать на месте.
Если вы устанавливаете новое приспособление, все, что вам нужно сделать, это отрезать тройник на линии позади ловушки.Возможно, вам придется сместить грубую трубу на 4 дюйма в сторону стояка раковины, а не вводить ее прямо за стояком. Это отбрасывает ловушку в сторону, освобождая место для тройника прямо перед тем, как она ударится о заднюю стенку.
Затем на верхней стороне тройника установите короткую 4-дюймовую трубу с наклеиваемой втулкой с внутренней резьбой, а затем прикрутите резьбовой AAV с помощью тефлоновой ленты. (Никогда не используйте пасту, так как химические вещества в некоторых пастах могут повредить резьбу.) AAV могут взаимодействовать с ПВХ или АБС, но с резьбой вам не нужно сопоставлять разные пластмассы: они могут ввинчиваться в белый ПВХ, черный АБС, чугун , сталь или даже медь.Mini-Vent Studor — тот, который я использую чаще всего — рассчитан на 2-дюймовую вентиляцию и поставляется с переходным соединителем 1 1/2 на 2 дюйма, который надевается на 2-дюймовую трубу.
Для добавления одного или двух приспособлений во время реконструкции или для использования AAV просто для устранения ненужных вентиляционных отверстий во время нового строительства вам не нужно выполнять никаких расчетов. Просто установите AAV — у вас не возникнет проблем, если вы добавите AAV вместе с приспособлением.
Во многих случаях легче вставить AAV между сифоном раковины и водосточной трубой, чем запустить традиционную вентиляцию.Выполнение соединения с помощью нескольких стандартных фитингов или предварительно смонтированного устройства. При установке герметизирующая мембрана AAV должна быть не менее чем на 4 дюйма выше горизонтальной трубы, к которой она присоединяется.
Если вы делаете весь дом, вы не хотите перенапрягать конкретный AAV, устанавливая на него слишком много приспособлений (рисунок 4). Просто следуйте инструкциям AAV. Например, Mini-Vent Studor может отводить три DFU на 11/2-дюймовой линии (это максимальное количество DFU, которое вам разрешено на этой горизонтальной ветви по коду) и шесть DFU на 2-дюймовой линии (опять же, максимальное количество DFU, разрешенные кодом на этой горизонтальной ветви).См. Таблицу DFU — таблицы 709.1 и 710.1 (2) в Международном кодексе по сантехнике или эквивалент в UPC — чтобы увидеть, какие приспособления подходят под эти числа. На 3-дюймовом горизонтальном ответвлении Mini-Vent может обрабатывать до 30 DFU.
для воды (жилой)
Узлы дренажной арматуры для светильников и групп
Крепление Тип
Автоматическая стиральная машина (бытовая)
Вся группа ванн (унитаз, биде, умывальник, ванна или душ)
Ванна или джакузи
Биде
Кухонная раковина
Поднос для белья
Уборная
Трап
Посудомоечная машина
Максимальное количество DFU, допустимое для горизонтальных водостоков и вертикальных стояков
Размер дренажной трубы (в дюймах)
1 1/2
AAV могут вентилировать более одного устройства, но их мощность должна соответствовать общему количеству DFU на ответвлении, которое они вентилируют.Диапазон мощности AAV составляет от 6 до 500 DFU.
Чтобы удалить воздух из стиральной машины с помощью AAV, я провожу трубку диаметром 1/2 дюйма от тройника, расположенного примерно в 4 дюймах позади 2-дюймовой ловушки, и заканчиваю ее в коробке для стиральной машины. Вот где я устанавливаю AAV; одна коробка делает все. Однако помните, что горизонтальная труба, в которую сбрасывается ловушка, должна быть не менее 3 дюймов в диаметре.
Небольшой AAV легко помещается в ящик для белья и является хорошим выбором для вентиляции стиральной машины. Он подключается к 2-дюймовой ловушке, которая сливается в 3-дюймовую ветвь.
Рекс Колдуэлл — старший сантехник в Роки-Маунт, штат Вирджиния; частый участник JLC; и автор нескольких книг, в том числе «Электромонтаж в доме».
Типы водопроводных клапанов — archtoolbox.com
Существует ряд различных водопроводных клапанов, используемых для регулирования потока воды в здании. Плюсы и минусы каждого типа указаны ниже.
Шаровой кран
Шаровые краны изготавливаются с вращающейся сферой с отверстием.В открытом положении отверстие в сфере совпадает с трубкой. В закрытом состоянии отверстие в сфере перпендикулярно трубе. Ручка рычага управляет клапаном, но также служит индикатором того, открыт или закрыт клапан. Когда рычаг расположен параллельно трубе, клапан открыт.
Шаровые краны не позволяют точно регулировать поток, потому что они обычно имеют положительные упоры (0, 45, 90 градусов), но они обеспечивают очень хорошее уплотнение в закрытом положении.
Ball Valve Animation
Задвижка
Задвижки регулируют поток воды, поднимая или опуская задвижку, которая обычно представляет собой кусок металла.Вверху задвижки есть колесо или ручка, которая регулирует высоту задвижки — это, в свою очередь, влияет на поток воды. К сожалению, колесо не показывает, открыт или закрыт клапан и до какой степени.
Задвижки
обеспечивают разумное уплотнение, но их не следует использовать для регулировки потока — они должны быть открытыми или закрытыми. Задвижки могут быть не очень прочными и подверженными коррозии, что приведет к застреванию клапана в открытом или закрытом положении.
Задвижка
Клапан-бабочка
Дисковые затворы имеют диск, размер которого равен внутреннему диаметру трубы. Этот диск прикреплен к ручке рычага, который вращает диск, который регулирует поток воды. Основным недостатком дроссельных заслонок является то, что управляющий диск всегда находится в потоке воды (даже когда он полностью открыт), поэтому при их использовании всегда будет падение давления.
Дроссельные заслонки позволяют довольно точно контролировать поток. Обычно они полагаются на прокладку для обеспечения полного уплотнения, что может стать проблемой при техническом обслуживании.
Анимация клапана-бабочки
Мембранный клапан
Мембранный клапан похож на задвижку в том, что есть колесо или ручка, которая перемещает элемент в фитинге клапана, который ограничивает поток воды. В диафрагменном клапане элемент представляет собой диафрагму, которая устанавливается над седлом, тем самым останавливая поток воды. На схеме ниже показан мембранный клапан водосливного типа, в котором вода проходит через водослив. Также имеется диафрагменный клапан прямого типа, который не выталкивает воду через водослив.
Мембранные клапаны обычно используются в качестве запорной или запорной арматуры.
Мембранный клапан — Weir Type
Проходной клапан
Проходные клапаны используются для дросселирования или ограничения потока воды. У них есть стопор, который поднимается и опускается колесом или ручкой на валу. Пробка закрывает перегородку, чтобы остановить поток. Проходные клапаны используются в ситуациях, когда поток необходимо регулярно регулировать, но также и там, где поток не обязательно должен быть полностью открыт, поскольку перегородка ограничивает поток.
Клапаны
получили свое название от шарообразной формы корпуса клапана.
Проходной клапан
Обратный клапан
Обратные клапаны используются для удержания потока воды только в одном направлении. Обычно они не работают. Превентор обратного потока — это разновидность обратного клапана. Шаровой обратный клапан использует шар, чтобы остановить поток воды в неправильном направлении. Обратный клапан с диафрагмой имеет вращающийся диск или резиновую заслонку, которая закрывает отверстие в случае потока в неправильном направлении.
Запорно-обратный клапан работает и позволяет пользователю полностью остановить весь поток — даже поток в правильном направлении. В открытом состоянии он не допускает обратного потока.
Клапан уравновешивания давления
Клапаны с балансировкой давления используются для поддержания постоянной температуры воды в домашних душах или ваннах. Диафрагма внутри клапана позволяет оператору настраивать смешивание горячей и холодной воды; однако в случае падения давления холодной воды (например, если смывается соседний унитаз), диафрагма сместится, чтобы ограничить чрезмерный поток горячей воды.Во многих юрисдикциях требуются клапаны с балансировкой давления в домашних ванных комнатах и душах для предотвращения случайного ожога.
Зональный клапан
Зональные клапаны используются в системах водяного отопления и охлаждения для управления потоком воды или пара. Например, они могут быть размещены в разных комнатах, на разных этажах или в разных жилых помещениях, так что каждое пространство может иметь локальный контроль над обогревом или охлаждением. В большинстве случаев зонные клапаны имеют электрическое управление и подключены к термостату, что обеспечивает автоматическое управление.
Запорный клапан
Клапан почти любого типа можно заблокировать, чтобы избежать случайного или преднамеренного открытия или закрытия. Однако клапаны с ручками рычажного типа позволяют более надежно управлять блокировкой. Запорные клапаны имеют отверстия для выравнивания, через которые можно пропустить фиксатор, чтобы остановить вращение ручки. Также существуют замки, предназначенные для крепления к незапирающимся клапанам для предотвращения регулировки.
Электромагнитный клапан
Электромагнитные клапаны — это клапаны с электрическим управлением, которые могут обеспечивать точное включение / выключение через систему автоматизации.
