Вентиляционные приточные клапаны Air Box для окон ПВХ

Air box — доступное решение проблем воздухообмена.

Вентиляционные приточные клапаны для окон ПВХ.

Естественный приток

В подавляющем большинстве многоквартирных домов старого жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха будет осуществляться через неплотности оконных притворов.

Проблемы

при установке герметичных окон ПВХ нарушается нормативный воздухообмен, заложенный проектом, что приводит к целому ряду проблем. Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Проветривание квартир путем открывания форточек сводит на нет все преимущества герметичных окон, не позволяя при этом обеспечить требуемый микроклимат в квартирах, значительно снижает эффективность использования тепла, возникает повышенный уровень шума.

Нормативный приток

Приточные устройства-клапаны Air-Box позволяют обеспечить нормативный приток воздуха при закрытом окне, сохраняя при этом все преимущества герметичных окон ПВХ. Именно поэтому применение оконных клапанов в современном строительстве стало обязательным.

Специалистам оконного бизнеса хорошо известны проблемы, связанные с нарушением воздухообмена в помещении при установке современных герметичных окон. Решение зачастую требует применения дорогостоящих устройств и значительных затрат на их монтаж и обслуживание, что в свою очередь не позволяет решать проблему в массовом порядке.

Проблемы и их решения

Простота и доступность

Производимые компанией Air-Box приточные устройства — климатические и вентиляционные оконные клапаны, имея незначительную стоимость и простоту монтажа, являются наиболее доступным средством восстановления воздухообмена, не допускают снижение качества воздуха, повышения относительной влажности в помещении, приводящей к выпадению конденсата и образования плесени, которая не только портит и разрушает внешний вид помещения, но и неблагоприяно влияет на здоровье человека.

Применение современных окон породило ряд проблем, связанных с нарушением вентиляции в помещении, так как их высокая герметичность исключает приток свежего воздуха, что приводит к повышению влажности в помещении, образованию конденсата и плесени. Для решения этих проблем необходим специальный приточный клапан.

Вентиляционные клапаны

Герметичное окно, в котором установлен вентиляционный клапан не только будет постоянно обеспечивать помещение свежим воздухом, но и надёжно защитит от уличного шума. Такой клапан для окон, или проветриватель, обеспечит нормируемый приток воздуха, который не создаёт сквозняков, предотвращает окна от запотевания и образования конденсата.

Компания «Светлый Мир» является производителем современных, надёжных, высокоэффективных и недорогих вентиляционных клапанов. Монтируется такой оконный клапан на раму или створку, он не портит внешнего вида окна и предохраняет его от запотевания. Климатический клапан создаёт комфортный микроклимат, не переохлаждая комнату, а его конструкция такова, что с притоком воздуха уличная пыль не попадает в помещение.

Приточный оконный клапан Air-Box Comfort

При такой системе вентиляции приток воздуха поступает в жилые помещения (спальни, гостиные и т.п.) через окна («щелевое проветривание», «откидное» положение створки), форточки, фрамуги или приточные клапаны, устанавливаемые на окна или стены (стеновые приточные клапаны).

  • Удаление воздуха в атмосферу происходит через вытяжные устройства — решетки, расположенные в  верхней части подсобных помещений (ванная комната, туалет, кухня, гардеробная, постирочная).
  • В свою очередь, отработанный воздух через вытяжные устройства, расположенные в подсобных помещениях, по системе вентканалов удаляется в атмосферу естественным способом.
  • Таким образом, вентилирование подсобных помещений происходит воздухом, пришедшим из жилых помещений, собственно где организован приток. Движение воздуха происходит под действием естественной (термической) тяги в холодный период года.

В большинстве многоквартирных домов «старого» жилого фонда при проектировании естественной вентиляции предусматривалось, что приток воздуха должен осуществляться через негерметичные окна.

С развитием рынка герметичных окон остро встала проблема воздухообмена. Приточный оконный клапан Air-Box Comfort — одно из наиболее доступных решений воздухообмена.

Приточный оконный клапан Air-Box Comfort – пассивное оконное приточное устройство для установки на окна из ПВХ, принцип работы которого основан на разнице давлений внутри и снаружи помещения. Эффективность применения клапана является максимальной в осенне-зимний период времени, когда перепад давлений (тяга) имеет наибольшую разницу. В теплый период времени перепад давлений имеет минимальную разницу, соответственно, и эффективность клапана минимальна.

ВАЖНО! Приточные клапаны работают эффективно при гарантированной постоянной тяге в вытяжных каналах. В случае отсутствия тяги необходимо организовывать

механическую постоянную вытяжную систему.

Принцип работы приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в местах замены фрагментов типовых уплотнителей на специальные.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Далее уходит из помещения через «вытяжку» в подсобных помещениях: кухне, сан. узле, т.д.



Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.











{spoiler=ПОКАЗАТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ}

Тип монтажа без фрезеровки сверху на створку
Производительность До 31 м3
Регулировка Ручная
Снижение звукоизоляции от транспортного шума RA оконных блоков при установке клапана, не более 1-1,5 дБА
Снижение приведенного сопротивления теплопередаче оконных блоков при установке клапана, не более 0,01 м2 С/ВТ
Габаритные размеры комплекта (ШхГхВ), мм 350×42,5×8,5
Цвет белый, RAL по заказу
Материал АБС, ПВХ

Комплектация:

  • Клапан — 1 шт.
  • Уплотнитель №1 350 мм — 2 шт.
  • Саморезы d 3,5 мм — 3 шт.

{/spoilers}

виды приточной вентиляции, установка, видео

Содержание статьи

Современная строительная индустрия разработала герметичные пластиковые окна, которые получили повсеместное применение. Но, в тандеме с естественной вентиляцией, пластиковые стеклопакеты работают неоднозначно. При использовании режимов встроенного макро- и микропроветривания либо не обеспечивается нужного объема воздуха, либо устраивается настоящий сквозняк. А при закрытых пластиковых окнах вытяжка вовсе не работает и появляется духота. Вентиляционный клапан для пластиковых окон стал отличным решением возникшей проблемы. Не нарушая герметичности оконных конструкций, клапаны способны не только обеспечивать проветривание помещения при полностью закрытых окнах, но и бороться с образованием на них конденсата.

Достоинства использования вентиляционных клапанов:

  1. Создание параметров микроклимата, необходимых для здоровья человека.
  2. Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования плесени и грибка на стенах, особенно кухонь, балконов и лоджий.
  3. Экономия тепла вследствие контролируемого притока воздуха.
  4. Безопасность: уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
  5. Простота использования.

Разновидности клапанов вентиляции

  1. Клапаны щелевого типа. Бывают механического и автоматического исполнения. Проветривание помещения происходит путем снабжения его свежим воздухом сквозь канал размером 170-400*12-16 мм. Клапан может иметь два блока: наружный (впускной) и внутренний (регулирующий), либо один универсальный. Достоинствами клапана является возможность обеспечения большого воздухообмена и установка без демонтажных работ оконных блоков.

    Создание приточной вентиляции пластиковых окон с помощью щелевого клапана

  2. Клапаны фальцевого вида. Обеспечивают приток наружного воздуха посредством фальцевых вырезов в оконном блоке. Характеризуются малой пропускной способностью, сохранением уровня звукоизоляции, демократичной стоимостью и также не требуют демонтажа окна для установки.
  3. Клапаны накладного типа. Отличаются максимально высоким притоком воздуха и серьезными недостатками. К ним относится отсутствие возможности установки на имеющиеся пластиковые окна и ухудшение показателей звуко – и теплоизоляции. Нашли широкое применение в обеспечении вентиляции производственных объектов.

Критерии выбора оконных клапанов вентиляции

Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

  • Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
  • Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
  • Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока. Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
  • Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием (тандем двух предыдущих типов).
  • Место работы клапана: существует оконный вариант установки и стеновой. При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов. Оконный вариант более экономичен, прост и незаметен.
  • Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

Совет: Не стоит рассматривать клапана, не оснащенные возможностью регулирования, поскольку необходимость в изменении притока воздуха продиктована практикой.

Наиболее популярные конструкции

Клапаны вентиляции окон Aereco

Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.

Принцип работы приточного клапана Aereco

Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

Схема установки клапана Aereco

Системы оконного проветривания Air-Box

Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.

Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при исправно работающей вытяжной вентиляции.

Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.

Различные модели вентиляционных клапанов для пластиковых окон Air-Box

Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.

Для создания и поддержания необходимого микроклимата на балконе или лоджии, помимо вентиляции, нужно качественное утепление. Как утеплить балкон своими руками вы узнаете из нашей отдельной статьи.

Если вашим окнам требуется регулировка, инструкцию по ее проведению вы найдете здесь.

А про различные варианты пленок для тонировки окон и про их монтаж читайте на этой странице.

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

Способы регулирования

Клапан для оконной вентиляции

В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветривать, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Уход и обслуживание

Еще одним неотъемлемым плюсом вентиляционных клапанов проветривания для окон является простота его обслуживания. Для его комфортной работы достаточно только один раз в год очистить его поверхность от загрязнений, в этом и заключается весь уход.

в Твери. комплектующие для окон и дверей ПВХ от «21 СКЛАД»

Вентиляционный клапан Air-Box Comfort  для окон.

Совместим с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля. Чтобы клапан образовал нужную тягу, в квартире должны исправно работать вытяжки, а двери в комнаты по возможности были не заперты, чтобы усилить естественный приток воздуха с улицы. Однако если высота двери оставляет от пола щель более 2 см, этого будет достаточно для образования нужной тяги.

ВАЖНО! КЛАПАНЫ ЧУВСТВИТЕЛЬНЫ К ИЗМЕНЕНИЯМ ТЕМПЕРАТУР. ШАГ СОСТАВЛЯЕТ ВСЕГО 5°С. ПОЭТОМУ ПЕРИОДИЧЕСКИ ИХ НУЖНО РЕГУЛИРОВАТЬ, ПРОТИРАТЬ И НАСТРАИВАТЬ.


Принцип работы приточного оконного клапана Air-Box Comfort

Циркуляция воздуха идёт в пассивном режиме благодаря разнице давлений внутри помещения и снаружи. Такой воздухообмен действует, если температура воздуха на улице не выше +5°С. В жаркую погоду вентиляция функционирует при принудительной вытяжке. Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный. В жаркую погоду вентиляция функционирует при принудительной вытяжке.

ВАЖНО! ПРИ ОДИНАКОВОЙ ТЕМПЕРАТУРЕ И ВЛАЖНОСТИ ВНУТРИ И СНАРУЖИ ПОМЕЩЕНИЯ ПРИТОЧНЫЙ КЛАПАН РАБОТАТЬ НЕ БУДЕТ.



Контроль воздушного потока осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.



Вентиляционные шумозащитные клапаны серии Comfort применяются для организации воздухообмена в помещениях в соответствии с «Рекомендации по организации воздухообмена в квартирах многоэтажного жилого дома» ТР АВОК 4 2004 г. и СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»



Воздушно-приточные клапана

Воздушно – приточные клапана на окна

При замене старых деревянных окон на новые герметичные окна ПВХ нарушается естественный воздухообмен. При этом серьёзно меняется микроклимат в нашем жилище, делая его абсолютно не пригодным для проживания. Повышается влажность, снижается качество воздуха, появляется вероятность грибковых поражений оконных конструкций и прилегающих откосов.

Почему же так важна вентиляция в квартире?

Присутствие свежего воздуха в жилом помещении очень важно для человека. Ежечасно для нормальной жизнедеятельности, каждый человек должен потреблять не менее 30 куб.м свежего воздуха. Отсутствие такого количества приводит к раздражение слизистой носа, раздражению глаз, сухости кожи рук и лица, а также сухости во рту, головным болям, кашлю, головокружению и быстрой утомляемости всего организма.

Повышенная влажность приводит к возникновению плесени, которая стимулирует рост различных разновидностей грибков и бактерий.

Что делать и как решить проблему вентиляции в помещении?

Использование встроенной в фурнитуру системы микропроветривания не всегда может решить проблему вентиляции. Постоянно открытое окно особенно в зимнее время года приводит к дискомфорту в помещении. Через него в квартиру попадает пыль и грязь, теряется звукоизоляция и многие другие преимущества современных пластиковых окон.

При монтаже металлопластиковых окон мы всегда рекомендуем нашим клиентам устанавливать на створку окна не хитрый механизм – клапан приточно воздушной вентиляции. Такой клапан предназначен для постоянного дозирования притока наружного воздуха в помещение, исходя из необходимого количества на каждого человека. Работают воздушные клапана даже при плотно закрытом окне. Использование такого клапана позволяет на 100 % решить проблему свежего воздуха в помещении, защитится от уличного шума и пыли, забыть проблему образования конденсата на стеклопакетах окна и полностью защитится от возникновения плесени.

В нашей компании вы можете не только заказать качественные металопластиковые окна REHAU c фурнитурой Roto NT, но и укомплектовать их надёжными воздушно – приточными клапанами.


Приточный воздушный клапан Aereco EMM

Клапан приточно воздушной вентиляции Aereco EMM — самое популярное устройство в Москве и Санкт-Петербурге. Эта популярность обусловлена его невысокой стоимостью и отсутствием необходимости в обслуживание, простотой и невысокой стоимость установки.

Клапан может монтироваться в двух положениях: для вертикального и наклонного положения струи воздуха. На рынке России представлен в трех цветах: белом, тик и дуб. Опциональный акустический козырек снижает уровень шума до 37 дБ. Расход воздуха от 5 до 35 куб.м./час.


Приточный воздушный клапан Aereco EHA2

Клапан приточно воздушной вентиляции Aereco EHA2, пришедший на смену Aereco EHA1 — это самое современное оконное устройство воздушно приточной вентиляции в линейке «Aereco».

Его гидрорегулируемая система позволяет автоматически менять положение заслонки, в зависимости от влажности воздуха внутри помещения, а ручное закрытие клапана в зимний период клапан позволяет закрыть до приток воздуха до минимального. Акустический козырёк, идущий в комплекте с устройством, позволяет снизить уровень шума до 42 дБ. Расход воздуха от 5 до 35 куб.м./час.

Приточный воздушный клапан Air Box Comfort

Приточные клапана Air Box являются наиболее доступным средством восстановления воздухообмена, не допускают снижение качества воздуха, повышения относительной влажности в помещении, приводящей к выпадению конденсата и образования плесени. Особенностью клапана Air-box Comfort является возможность выбора способа монтажа, который может осуществляться как с фрезеровкой профиля, так и без нее. Звукоизоляция до 32 дБ.

Производительность при установке с фрезеровкой до 40 куб.м/час, без фрезеровки до 31 куб.м/час.



Получить ответы на все интересующие вас вопросы, а также рассчитать точную стоимость Вашего окна Вы можете по телефону: +7 (812) 372 67 66.
Мы ждем Вашего звонка!

Установка задвижки на пластиковые окна своими руками.

Что нужно знать о вентиляционных клапанах для пластиковых окон. Чего ожидать от вентиляционного клапана Air-Box Comfort

Полезная информация

Установка пластиковых окон может привести к нарушению микроклимата в доме или офисе: повышению влажности окружающей среды, недостатку кислорода и затхлому воздуху. Устранить подобные проблемы несложно при помощи приточной арматуры на оконных проемах.

TBM-Market предлагает большой выбор оконных вентиляторов от ведущих российских и мировых производителей. Они нормализуют естественную вентиляцию и стабилизируют воздухообмен в жилых или нежилых помещениях.

Преимущества приточной арматуры

Клапан состоит из внутренней регулируемой решетки и внешнего козырька. Последний элемент блокирует попадание дождя в дом и снабжен защитной сеткой от мелких насекомых. Внутренняя контролируемая часть позволяет вам установить количество и направление движения свежего воздуха.

К особенностям оконных вентиляторов относятся:

  • световая зона стеклопакета остается свободной;
  • без сквозняков, как из открытого окна;
  • приток наружного воздуха органический, в полном объеме;
  • тепловых потерь не будет;
  • поддержание звукоизоляции;
  • можно установить рабочие параметры, особенно если это автоматические системы;
  • простота установки и использования.

Вентиляционный клапан имеет вид узкой коробки, которая крепится к перекладине оконного проема.Внутренние части, называемые перьями, отвечают за приток воздуха снаружи. В хорошую погоду прибор пропускает воздух в квартиру, а при сильном ветре перья блокируют попадание холода в комнату. Благодаря тому, что вентиляция регулируется автоматически, отпадает необходимость открывать окна для проветривания утром и вечером.

Классификация

При выборе приточного клапана можно опираться на следующие критерии:

  1. Разделительный материал:

  • По типу управления:
    • механическая регулировка, где вручную устанавливается необходимый уровень вентиляции;
    • автоматический вариант, когда элемент сам определяет период открытия / закрытия приточного канала в зависимости от влажности, скачков давления в помещении, количества людей в доме и т. Д.
  • По типу притока воздуха в помещение:
    • Механизм складывания, когда воздух проходит через небольшие отверстия в клапане. Демонтировать окно не обязательно, но пропускная способность клапана низкая, могут пострадать звукоизоляционные качества.
    • Щелевые системы, при которых воздух попадает в помещение через отверстие высотой до 16 мм. Снаружи система закрыта защитным блоком от мелких насекомых и влаги. Внутренняя часть представлена ​​регулирующей заслонкой.Монтаж осуществляется на верхней вертикальной или горизонтальной перекладине.
    • Элементы накладные. Установка не производится на существующий стеклопакет.
    • Настенный механизм, в котором воздухообмен проходит через отверстие в стене и пластиковую трубу. Это дорогое, но также эффективное устройство поступает в продажу уже с принудительным подогревом или фильтрами для очистки воздуха.
  • По способу установки:
    • Со встроенными клапанами, которые идут с окнами из ПВХ.
    • С фрезеровкой, когда элемент можно приобрести после установки стеклопакета.
    • Нет установки.
  • В зависимости от производителя:
  • Консультанты TBK-Market помогут подобрать оконную вентиляцию для создания идеального микроклимата в вашем доме, офисе или производственном помещении.

    Принцип вентиляции основан на постоянной циркуляции воздуха в квартире. Однако современные пластиковые и металлопластиковые стеклопакеты препятствуют свободному воздухообмену.Чтобы обеспечить приток воздуха в квартиру в необходимом объеме и сделать проживание в ней максимально комфортным, на окне устанавливается приточный клапан — компактное устройство простой конструкции.

    Большинство городских жилых домов — это экономичное жилье, а это значит, что при строительстве многоэтажных домов используется схема естественной вентиляции. Он заключается в свободной циркуляции воздуха внутри помещений, которая осуществляется за счет разницы температур между улицей и зданием.

    Воздушный тракт в типовой трехкомнатной квартире

    Свежий воздух поступает через оконные проемы, форточки, открытые створки окон, а также небольшие щели под дверными створками, специально предназначенные для этой цели. Отработанная среда выводится через технические отверстия, расположенные в ванных комнатах и ​​кухнях, в общеобменные вентиляционные каналы и шахты.

    При нарушении схемы притока и вытяжки микроклимат в квартирах будет нарушен, что сразу скажется на самочувствии жильцов.Душа, повышенная влажность и частички пыли провоцируют начало заболеваний у человека, а также появление плесени.

    Для регулирования движения воздуха используются различные устройства, например, сплит-системы или обычные вентиляторы, вставленные в вентиляционные каналы.

    Канальная вентиляция устанавливается в домах элитной категории

    В квартирах со стеклопакетами есть более простые решения, например, установка приточного клапана на деревянное или пластиковое окно.Компактное устройство подает воздух в постоянном или циклическом режиме, выбор которого зависит от параметров температуры и влажности, необходимых для комфортного проживания.

    Приточный клапан для окон ПВХ

    Конструкция и монтажные детали зависят от места установки устройства. Например, настенные модели чаще всего монтируют под окном, возле радиатора отопления или конвектора. Важно, чтобы в комнату поступал хотя бы частично нагретый воздух. Оконные устройства ставят прямо на пластиковые окна — об этих устройствах и пойдет речь ниже.

    Назначение и конструкция приточного клапана

    Приточные устройства, как и системы микровентиляции, предназначены для улучшения микроклимата в жилых, офисных и производственных помещениях. Они обеспечивают полный объем свежего воздуха, который со временем нагревается, поднимается и движется к вентиляционным отверстиям.

    Аппарат окрашен в цвет оконной рамы

    Есть один нюанс, который следует учитывать при выборе и установке любого приточного устройства: его работа становится эффективной только при исправном функционировании вытяжки.Если общие вентиляционные шахты забиты мусором или температура на улице такая же, как в доме, вентиляция не проводится. В этом случае необходимо установить оборудование для принудительной циркуляции: вытяжки, вентиляторы, кондиционеры, сплит-системы.

    Конструкция во многом зависит от типа клапана, но большинство популярных складываемых моделей состоит из следующих частей:

    • наружный блок для забора воздуха, прикрытый техническим козырьком;
    • внутренний модуль, закрепленный на каркасе со стороны помещения;
    • соединительный канал, вырезанный в раме и напоминающий втулку.

    Существуют также универсальные моноблочные системы, которые представляют собой единый элемент. Установка таких моделей несложна.

    Вариант модели, установленный на верхней части створки

    Перед покупкой лучше узнать, из каких частей состоит та или иная модель. Для этого вы можете попросить у продавца схему установки. Возможно, выбранная модель не подходит по способу установки, размеру, форме или цвету.

    Типы оконных клапанов

    В зависимости от различных факторов все клапаны для окон приточной вентиляции могут быть сгруппированы.Например, существует классификация по месту установки стеклопакета из пластика. При желании устройство можно закрепить в следующих точках:

    • горизонтально на верхней поперечине рамы;
    • ,
    • в зазор, образованный двумя соединенными пластиковыми элементами;
    • в месте соприкосновения пластика и стекла;
    • от конца створки;
    • на дополнительно устанавливаемом элементе.

    Обычно выбирают устройства, которые сливаются с пластиком в тени и не мешают открытию / закрытию дверей.

    Место установки — верхняя плоскость створки окна

    По конструктивным особенностям изделия делятся на прорезные, накладные и складывающиеся. Первые ставятся горизонтально прямо на пластиковую поверхность створки. Благодаря подвижности рамы устройство можно закрепить без демонтажа стеклопакета.

    Накладные модели в бытовой сфере практически не используются, так как их установка осуществляется до врезки оконных конструкций.Сложенные устройства «вживляют» в раму, предварительно вырезав отверстие. В установке есть свои нюансы, поэтому приточную арматуру на окна ПВХ лучше не крепить своими руками, а доверить эту ответственную процедуру специалисту — представителю компании-продавца.

    Внешний вид откидного клапана

    С точки зрения производительности, приточный воздух может быть малой, средней или большой производительности. Устройства с минимальными показателями — до 6 м³ / ч — используются для небольших помещений, не нуждающихся в объемном воздухообмене.Одной штуки достаточно, чтобы оборудовать вентиляцию в спальне, гостиной или детской комнате площадью до 20 м².

    Изделия средней категории с параметрами до 35 м³ / ч подходят для больших помещений или помещений, где требуется активный воздухообмен. Большая производительность — 150 м³ / час и более — нужна для залов, в которых скапливается большое количество людей, или для производственных помещений.

    Преимущества автоматов

    Вне зависимости от конструкции все изделия делятся на три подгруппы:

    • без возможности настройки;
    • с ручной регулировкой;
    • автомат.

    Первая подгруппа — это простейшие устройства, напоминающие вставку. Через небольшое отверстие в комнату постоянно проникает уличная атмосфера. Поскольку прекращение подачи корма невозможно, производительность невысока. Такие устройства хорошо устанавливать в подсобных помещениях или коридорах.

    Механические модели с ручным управлением. Они также просты по конструкции, однако оснащены небольшой занавеской или заслонкой, которые можно использовать для прерывания подачи воздуха. Устанавливаются в удобном и доступном месте.Если температура на улице резко упала, достаточно закрыть вентиль. Достоинства моделей — невысокая цена и простота эксплуатации, недостаток — периодическое отсутствие вентиляции.

    Ручной клапан

    Третья подгруппа признана наиболее успешной, так как действует независимо. Благодаря датчикам температуры и влажности устройство включается в нужный момент, а когда микроклимат в помещении становится идеальным, вентиляция прекращается.

    Самые дорогие модели не только автоматически меняют режимы работы в зависимости от влажности и температуры, но и регулируются с помощью автоматики.Вы можете запрограммировать автоматический приточный клапан на пластиковом окне так, чтобы он закрывался днем ​​и включался ночью, либо активизировал проветривание помещения до приезда хозяев.

    Рейтинг популярных брендов

    Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как они давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет много преимуществ перед менее популярными конкурентами.Давайте посмотрим на некоторые из них.

    1 место — Российская компания AIR BOX

    Ассортимент предлагаемой продукции невелик, однако среди клапанов приточной вентиляции для окон AIR BOX легко найти подходящий вариант, так как бывают ручные и автоматические, с и без фрезерования.

    Вы можете выбрать модель из трех серий: Comfort, Standard и Comfort C. Клапаны Comfort имеют два варианта крепления — встроенный и закрепленный на раме сверху. В зависимости от установки производительность устройства меняется незначительно: без фрезерования она достигает 31 м³ / час, при вырезании специального отверстия увеличивается до 42 м³ / час.Модели настраиваются вручную.

    После установки AIR BOX сливается с пластиковым основанием

    Для любителей автоматики предлагается серия Standart. Автоматика ограничена и направлена ​​на регулировку скорости воздушных масс улицы. Если ветер усиливается, движущиеся элементы перемещаются в другое положение, тем самым ослабляя давление. Это нужно для защиты дома от сквозняков. Но у приточного клапана AIR BOX Standart для окон ПВХ есть и очень существенный недостаток — низкая производительность.Его расход составляет всего 5 м³ / ч.

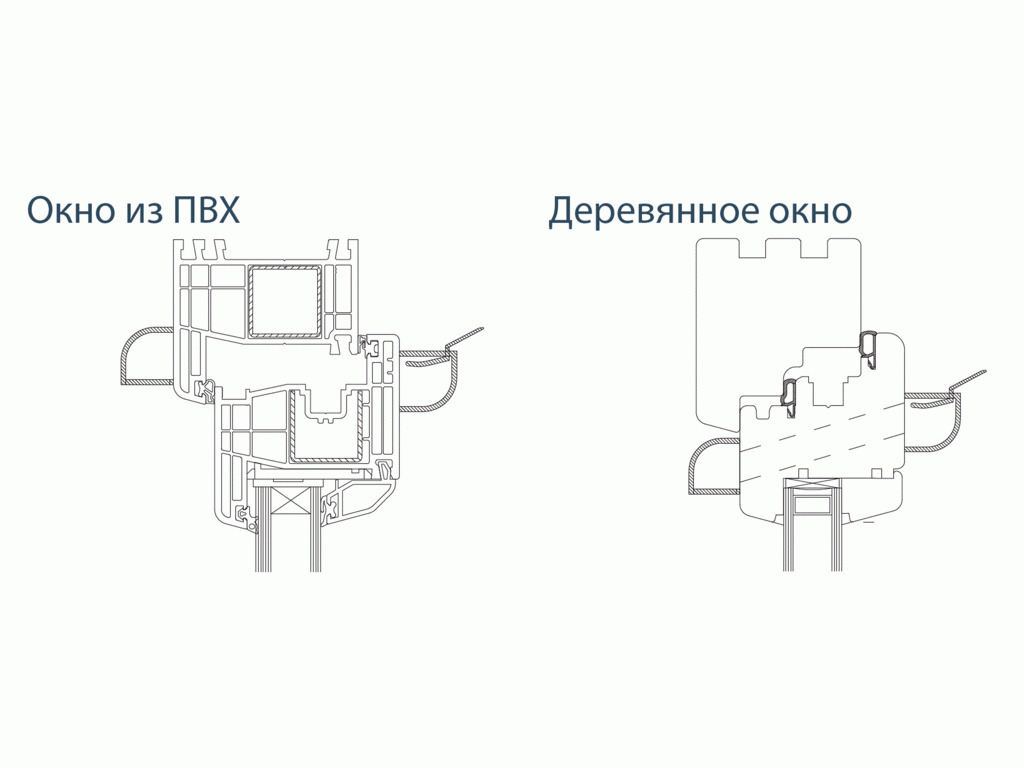

    Модели Comfort S предназначены для деревянных рам. Перед установкой в ​​горизонтальной верхней планке необходимо вырезать три отверстия: два для вставки элементов устройства и третье для крепежа. Производительность аппаратов 41 м³ / час.

    2 место — французский производитель AERECO

    На сегодняшний день выпускается три оконных серии приточных клапанов Aereko для пластиковых окон: EMM², EHA², EMM. Все они регулируются гигро. Это значит, что при изменении влажности в помещении устройства самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

    Секционная конструкция Aereko EMM

    Наличие защитного козырька для конструкций EMM² и EMM позволяет снизить уровень шума до 37 дБ. Модели серии EHA² имеют улучшенную конструкцию и оснащены ручным переключателем. Модификация EMM имеет возможность регулировать воздушный поток: по вертикали или под уклоном.

    3 место — польский бренд VENTAIR

    В блоках питания удачно сочетаются эстетика, функциональность и доступная стоимость.Производительность устройств достаточна для вентиляции жилых помещений — до 25 м³ / час. Аппараты автоматически настраиваются в зависимости от изменений давления и влажности.

    Преимущество моделей в том, что они уменьшают поток поступающего воздуха зимой или в ветреные дни, тем самым защищая от сквозняков и потерь тепла в помещении.

    Помимо перечисленных производителей хорошо зарекомендовала себя продукция под брендами Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

    Инструкция по установке приточного клапана

    Хозтовары имеют невысокую стоимость, но, что более важно, возможность самостоятельной установки. Устройства легко монтируются на оконной створке, при этом требуется минимум рабочих инструментов: строительный нож, отвертка. Также стремянка понадобится, если место установки высокое. Для примера возьмем инструкцию по установке прорезной модели.

    Пошаговая процедура:

    • Шаг 1 — проверка питания блока питания.В комплект входит само устройство, три штуки уплотнителей (одна — по 35 см и две — по 16 см), саморезы для крепления к каркасу.
    • Шаг 2 — обрезка и снятие уплотнителя с верхней части створки. Для этого берем клапан и, ориентируясь на его длину, вырезаем кусок 35 см.
    • Шаг 3 — установка пластиковых деталей. Берем пластиковые дюбели из комплекта и вставляем их в паз из-под снятого уплотнителя.
    • Этап 4 — установка клапана.Снимите защитную пленку и поместите устройство на створку так, чтобы монтажные отверстия были напротив дюбелей.

    Фото подсказка: как установить приточный клапан на пластиковое окно

    • Шаг 5 — затягивание шурупов. Вставляем винты по одному в отверстия и с помощью отвертки затягиваем их.
    • Шаг 6 — установка уплотнителей из комплекта. Вместо снятой пломбы вставьте две новые по 16 см.
    • Шаг 7 — Установка уплотнения на примыкающую раму.Для создания зазора между уплотнителями меняем резиновую прокладку и на каркас — ставим ту, что входит в комплект (35 см).

    По окончании работы закрываем створку, проверяем исправность приточного клапана. Если есть регулировочная ручка, перемещайте ее влево / вправо, добиваясь изменения объема поступающего воздуха.

    В соответствии с этим принципом монтируется большинство воздухозаборников с прорезями. Однако есть модели, установка которых принципиально отличается.К таким устройствам относится подающий клапан-ручка для пластикового окна. Внешне он напоминает обычную ручку для открывания и защелкивания створки, но нижняя часть корпуса представляет собой вентиляционный клапан.

    Ручка клапана перед установкой

    Установка осуществляется так же, как и для обычной ручки, но для прохождения воздуха вырезается дополнительное отверстие.

    Иногда после установки требуется дополнительная регулировка. Обычно это целесообразно, если принцип работы устройства еще не ясен.Чтобы понять, как работает прибор, нужно плавно перемещать ручку и следить за результатом. Если воздушный поток кажется слабым, следует увеличить зазор.

    Настройка комфортного воздуха

    Если установка устройства кажется сложной, необходимо более внимательно изучить инструкции. Если после этого у вас по-прежнему возникают проблемы с установкой и настройкой, пригласите мастера.

    Видеоматериалы по устройству и установке приточной арматуры

    Интересный и полезный видео про приточную арматуру для пластиковых окон AERECO.Обзор устройства и подробная инструкция по установке:

    Кратко о стоимости приточной вентиляции от производителя AIR BOX:

    Видеоурок по установке своими руками:

    Альтернативное мнение экспертов об эффективности оконных клапанов климат-контроля. Обязательно посмотрите видео, прежде чем нарушать целостность внутреннего уплотнительного контура окна:

    Производители уверяют, что приточная арматура поможет установить комфортный микроклимат, избавиться от сквозняков и конденсата на окнах. Хорошая вентиляция — залог крепкого сна и хорошего самочувствия для всех членов семьи, но вряд ли стоит ожидать чудес от недорогого бытового устройства.

    Установка герметичных оконных конструкций влечет за собой ухудшение микроклимата помещения: повышается влажность, возникает недостаток кислорода и застоявшийся воздух. Проблемы легко решить, разместив приточный клапан на пластиковых окнах — устройство нормализует естественную вентиляцию и стабилизирует воздухообмен.

    Мы расскажем, как правильно выбрать вентилятор, чтобы обеспечить приток свежего воздуха в помещения с пластиковыми оконными рамами.Мы подробно описали популярные модели устройства, протестированные на практике. Для самостоятельных домашних мастеров предоставляем подробную инструкцию по установке.

    Основа нормального микроклимата в помещении — наличие эффективного.

    Воздух должен постоянно циркулировать — загрязненный избытком углекислого газа удаляется через вытяжки, а чистый воздух поступает извне.

    Галерея изображений

    Старые несовершенные конструкции работали эффективно, обеспечивая достаточный воздушный поток даже зимой.Отсутствие деревянных рам — плохая шумо- и теплоизоляция

    Попытка восстановить циркуляцию воздуха путем открытия окна в режиме вентиляции не может считаться удачным решением по следующим причинам:

    • Плюсы «пластика» сведены к нулю — снижается эффективность теплоизоляции помещения;
    • вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или в ветреную погоду;
    • Поток воздуха неравномерный и неконтролируемый — появляются сквозняки.

    Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

    Нарушение воздухообмена отрицательно сказывается на здоровье и жизни людей. На окнах появляется конденсат, откосы и стены покрываются плесенью — увеличивается концентрация токсичных веществ

    Специальная вентиляционная фурнитура:

    • Профили вентилируемые;
    • упоры открытия;
    • частично дышащие уплотнения;
    • штапик с регулирующим клапаном.

    Приточный клапан используется для обеспечения прохождения воздуха через ранее установленное окно.

    Назначение приточного клапана — подача свежего воздуха в помещение. Большинство современных квартир полностью лишены приточного воздуха, который предназначен для работы вытяжных вентиляционных каналов на кухне, в ванной или туалете. Для качественной работы вытяжки необходимо преобладание внутреннего давления над внешним, иначе возможно. Приток производился через протечки в оконных и дверных блоках, но современные конструкции обладают высокой степенью герметичности и не пропускают воздух, что делает невозможной работу естественной вентиляции.

    Приточные клапаны обеспечивают доступ наружного воздуха внутрь помещения, нормализуют работу и создают качественный воздухообмен.

    Как это работает?

    Работа приточного клапана заключается в подаче наружного воздуха через вентиляционный канал, специально сделанный в наружной стене или створке пластикового окна. Подача потока естественна за счет разницы давлений внутри и снаружи.

    Объем приточного воздуха регулируется заслонкой, увеличивающей или уменьшающей зазор вентиляционного канала.Регулировка производится вручную с помощью ручки на внутренней (настенной) части клапана.

    Типы и особенности

    Основные типы приточной арматуры:

    Из названия можно сделать вывод о месте установки устройства. Самые продвинутые модели включают сапуны и настенные клапаны, которые обладают гораздо более широким спектром возможностей. Самые продвинутые модели имеют датчики влажности (гигрометры), датчики температуры и дистанционное управление с пульта или с помощью смартфона.

    Экспертное заключение

    Федоров Максим Олегович

    Основная особенность приточных клапанов — отсутствие необходимости открывать окна … Это играет важную роль для людей с различными респираторными заболеваниями или страдающих аллергией. Для таких людей важна возможность постоянной вентиляции при отсутствии раздражающих или вредных компонентов воздуха, она позволяет обеспечить качественный состав воздуха в помещении и комфорт жителей.

    Дорогие модели со сложным функционалом способны обеспечить приток свежего воздуха высочайшего качества с заданными параметрами потока.Есть модели с программируемым режимом работы. При этом практически любой тип устройства может работать как обычный настенный вентиль без подключения к электросети.

    Заслонка приточная для приточной вентиляции

    Клапаны настенные позволяют получить максимальный эффект вентиляции помещения. Их устанавливают на поверхность наружной стены в удобном месте, часто монтируют над радиаторами центрального отопления, чтобы приточный воздух нагревался и не снижал температуру внутри помещений.Клапанное устройство состоит из трех основных элементов:

    • наружная декоративная вытяжка или вентиляционная решетка

    • Воздуховод в сквозном отверстии в наружной стене

    • основной блок приточного клапана, в котором установлен фильтр, иногда вентилятор и другое оборудование

    Клапаны стеновые с естественным потоком подходят только для относительно теплых регионов страны . .. Холодный воздух в морозную погоду создаст предпосылки для образования конденсата, обледенения корпуса и стены вокруг прибора. К тому же холодный воздух может охладить помещение, что потребует повышенных затрат на отопление.

    Типичный расход одного клапана составляет около 30 м 3 / ч, что соответствует почасовой производительности одного человека. Это нужно иметь в виду, приобретая прибор для квартиры. Более продвинутые и дорогие модели способны подавать гораздо больший объем потока, у них много дополнительных функций — подогрев, многоступенчатая фильтрация, разные скоростные режимы.

    Для пластиковых окон

    Приточные клапаны для пластиковых окон — это устройства , установленные на верхней перекладине створки … Воздух подается через отверстие в раме. Снаружи устанавливается декоративный колпак с решеткой для предотвращения проникновения мелкого мусора, тополевого пуха или насекомых. Внутри установлен корпус с пылевым фильтром.

    Свежий воздух подается снизу вверх, что исключает возможность сквозняков и позволяет несколько согреть холодный наружный воздух от тепла нагретой внутренней воздушной подушки.

    Недостатком таких клапанов является образование мостика холода в точке выхода приточного воздуха в помещение. Подается без подогрева, сильно охлаждает корпус, что способствует конденсации и обледенению корпуса.

    Клапаны приточные вентиляции оконные

    Оконные клапаны, помимо уже рассмотренных, имеют еще один вариант реализации. С внешней стороны оконной створки прорезается резиновый уплотнитель. Клапан устанавливается в верхней части створки, крепится тремя винтами на пластиковой четверти.Воздух подается через зазор, образованный отсутствием резинового уплотнения.

    Устройство очень простое, но не требует сверления или фрезерования пластиковых дверей, а заменить уплотнитель при необходимости не составляет труда. Устройство позволяет проводить вентиляцию с одновременной фильтрацией поступающего воздушного потока, хотя по качеству подготовки такой клапан не может конкурировать с более совершенными моделями настенных установок.

    Домвент

    Стеновые клапаны Domvent

    предназначены для и предназначены для установки в сквозное отверстие во внешней стене … Клапан предназначен для установки над радиаторами … Воздух подается в продольном направлении (параллельно плоскости стены), что позволяет потоку нагреваться от тепла батареи .. Такая установка полностью исключает намокание стен, обледенение или попадание слишком холодного воздуха. Исключение составляют только регионы с очень морозной зимой (-40 ° C или около того). Дополнительная функция клапана Domvent — шумоизоляция, которая снижает уровень внешних звуков практически до нуля.

    Конструкция клапана состоит из наружной решетки с москитной сеткой, воздуховода и основного блока, расположенного внутри помещения над радиатором отопления. Качественная фильтрация воздуха гарантирует отсутствие аллергенов, мелкой пыли, частиц шерсти и других вредных или нежелательных элементов.

    КПВ 125

    Клапан КИВ-125 — полный аналог данной модели. Приточный клапан традиционной конструкции без дополнительных элементов, предназначен для естественной вентиляции помещений.Изготовлен из теплоизоляционных материалов , что снижает риск обледенения зимой. Это отличает КПВ 125 от оконных клапанов, склонных к обледенению или конденсации.

    Для управления заслонкой имеется специальная ручка, поворотом которой достигается открытие или закрытие просвета вентиляционного канала. Если клапан находится слишком высоко, регулировка производится с помощью специального шнурка, прикрепленного к рукоятке.

    Конструкция заслонки практически не отличается от базовой модели — наружная вентиляционная решетка, изолированный воздуховод, основной блок с фильтром и рукояткой управления.Внешний вид устройства довольно привлекательный и аккуратный. Клапан имеет компактные размеры и не выделяется на поверхности стены, обеспечивая качественное выполнение поставленных задач.

    Какой клапан выбрать — рейтинг

    На выбор настенного клапана влияют различные факторы:

    • потребность и потребность помещения

    • климатические условия района

    • Размер номера, кол-во человек

    • предпочтения и пожелания арендаторов

    • финансовые возможности

    Среди множества вариантов конструкции самые качественные и современные установки принято называть сапунами семейства Tion … Они лидируют по соотношению цены и качества, отзывы пользователей единодушно отдают им пальму первенства по всем позициям.

    Для обычной вентиляции помещений без необходимости в дополнительном функционале можно использовать обычные оконные или настенные устройства, не нуждающиеся в подключении к электросети, простые в установке и обслуживании.

    Следует учитывать, что стоимость приточных вентустановок начинается от 16 000 рублей, что существенно ограничивает их использование. Окончательный выбор — это обычно сочетание возможности и потребности.

    Установка: правила установки

    Установка оконной задвижки заключается в просверливании (фрезеровании) сквозного отверстия в верхней горизонтальной перегородке оконной створки. В качестве альтернативы может потребоваться только удалить кусок резиновой прокладки, что значительно снижает помехи в конструкции окна. Корпус клапана устанавливается на раму и закрепляется винтами, после чего устройство готово к работе.

    Экспертное заключение

    Инженер по теплоснабжению и вентиляции РСВ

    Федоров Максим Олегович

    Монтаж настенной арматуры намного сложнее.Основной этап монтажа — сверление наружной стены под пластиковый воздуховод. Диаметр отверстия составляет около 12 см, что требует использования специального инструмента. Обычно используется алмазное сверло, устанавливаемое в электродрель на специальной направляющей. Он обеспечивает заданное положение инструмента и подает. Воздуховод должен иметь небольшой уклон наружу в пределах 3-5 ° для отвода конденсата или дождевой воды. Работа сложная, самому делать не рекомендуется.

    После того, как отверстие было проделано, его устанавливают и изолируют.На этом этапе важно обеспечить теплоизоляцию трубы, чтобы исключить попадание холода в квартиру. Затем подвешивают комнатный блок, прочно прикрепляя к стене. После этого остается только подключить прибор к электросети и выставить требуемый режим работы.

    За последние 10 лет пластиковые окна стали очень популярными благодаря хорошим тепло- и звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда стеклопакеты неоднозначно работают с естественной вентиляцией.При использовании микро- или макровентиляции в помещении либо не будет достаточно свежего воздуха, либо появятся сильные сквозняки. Решение проблемы есть — приточный клапан для пластиковых окон. Устройство способно, не нарушая герметичности стеклопакета, обеспечивать хорошую циркуляцию кислорода в помещении, не открывая оконную раму.

    Сорта и способ применения

    Оконные клапаны делятся на несколько типов, в зависимости от способа работы и способа установки.На строительном рынке встречаются следующие разновидности.

    Подающий клапан с прорезью

    Эта опция может быть автоматической или механической. Подача свежего воздуха осуществляется через небольшой патрубок размером 17-40×1,2-1,6 см. В конструкции может быть 2 блока — внешний всасывающий и внутренний регулирующий.

    Есть еще устройства комбинированного типа. Главное преимущество щелевых клапанов на окнах — простота установки. Для установки этого устройства не требуется нарушать целостность блоков.

    Клапан на пластиковом окне создает проход для свежего воздуха благодаря швам в оконном блоке.

    Этот вариант отличается пониженной степенью пропускной способности, повышенным уровнем шумоизоляции и невысокой стоимостью. Также к плюсам можно отнести отсутствие необходимости демонтировать каркас для установки устройства.

    Подвесное оконное устройство

    Клапан верхнего приточного воздуха, который устанавливается на окно, имеет большой расход воздуха и общие недостатки.Устройство способствует снижению звукоизоляции и теплоизоляции оконного блока; его нельзя монтировать на готовые окна.

    Как правило, в производственных помещениях применяется закрывающийся вентиляционный клапан на рамах.

    Сделайте правильный выбор

    Для того, чтобы приточный клапан для пластиковых окон смог создать в помещении максимально подходящий микроклимат, при его выборе нужно обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов для устранения ошибки:

    1. Для обеспечения необходимых характеристик воздухообмена он должен работать при притоке уличного воздуха с параметрами более 30 м 3 / ч на человека.
    2. Устройство не должно ухудшать звукоизоляционные свойства окна. Оптимальный показатель — 30-35 дБ.
    3. Возможность применения в зимнее время года. Чтобы устройство не замерзало во время морозов, в его конструкции предусмотрен «тепловой разрыв». За эту функцию отвечает специальная пластиковая деталь, которая установлена ​​внутри корпуса.
    4. Способы настройки. На рынке существуют варианты с механическими, автоматическими или комбинированными методами управления.
    5. Способ установки конструкции. Одни вариации могут быть вмонтированы в готовое окно, другие устанавливаются еще на этапе изготовления оконных рам.

    Не рекомендуется выбирать продукт, не имеющий возможности регулировки. Эта функция очень важна для создания наиболее оптимального микроклимата в помещении независимо от ее назначения.

    ВИДЕО: Как проветрить комнату с полностью закрытыми окнами ПВХ

    Способы установки

    Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

    Как установить проточный элемент с дополнительной перфорацией:

    1. Подготовьте необходимые детали и инструменты. Для работы вам потребуются дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметик, шпатлевка, линейка.
    2. Сделайте разметку на верхней створке рамы, это делается внутри и снаружи окна.
    3. По нарисованному шаблону проделайте несколько сквозных отверстий размером 0,5-1 см. Они станут основой для более крупной перфорации, поэтому по этой разметке просверливайте отверстия до 1 см.Края зашлифовать наждачной бумагой.
    4. Монтажная деталь клапана устанавливается на крышку перекрытия створки с помощью саморезов. Но элемент предварительно обрабатывают герметиком.
    5. На наплавке оконной рамы фрезеруются пазы по параметрам шаблона. Наружная часть рамы оборудована внешней частью воздухозаборника и специальным козырьком, поставляется в комплекте. Крепление осуществляется саморезами, после чего обрабатывается герметиком.
    6. Внутренняя часть устройства устанавливается на штангу с помощью защелок и зажимов.

    В этом случае порядок действий будет следующим:

    1. В процессе вам понадобится отвертка Phillips, нож, карандаш, линейка.
    2. Из перекрытия рамы удален небольшой участок уплотнения, равный размерам питающего элемента. На это место наклеивается специальная прокладка из комплекта устройства.
    3. В пазы уплотнительного материала устанавливаются 3 заглушки «зонтиком» вниз.Сам клапан крепится поверх оконной рамы на створках с помощью скоб.
    4. В разъем между скобами наклеен уплотнительный материал.

    Этот вариант предполагает работу через зазор, образовавшийся между устройством и уплотнением.

    Как создать и поддерживать структуру

    Клапаны приточной вентиляции для окон ПВХ регулируются автоматически или механически. В первом случае устройство дополняется автоматическим датчиком, отвечающим за регулирование гигро.При понижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении он будет увеличиваться.

    Что касается механического, а точнее ручного способа управления, то здесь могут быть допущены ошибки. В случае неверного определения конструкция замерзнет или переохладится помещение. Поэтому перед применением необходимо изучить инструкцию по эксплуатации.

    Очищать прибор от пыли требуется 1 раз в полгода. Для протирки козырька и корпуса используется влажная микрофибра.Этого достаточно, чтобы устройство нормально работало.

    Не рекомендуется использовать для чистки агрессивные химические вещества. Также не используйте воду под сильным напором. Если в доме запланированы ремонтные работы, необходимо прикрыть вентиляционное устройство.

    Самостоятельная установка приточного элемента в инструкции по эксплуатации окон не предусмотрена. Если в оконной раме будут образованы отверстия, гарантия производителя аннулируется.

    На основании отзывов пользователей следует сделать вывод, что воздушный клапан для пластиковых окон — необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

    Обзор популярных марок

    Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, мало кто занимается производством приточной арматуры. Из тех, что сегодня представлены в России, можно выделить:

    Рассмотрим каждый из них подробнее.

    Немецкие клапаны производства Siegenia хорошего качества, но большие по размеру. При установке они закрывают часть окна, что в целом неудобно.

    Продукция Rehau на порядок лучше и меньше по размеру — клапаны регулируются автоматически, работают бесшумно и могут использоваться в окнах разных размеров — от стандартных до мансардных.

    Aereco от Homearea считается безусловным лидером в этом сегменте как по качеству (мы уделяем особое внимание морозостойкости), так и по цене — по сравнению с аналогами эти приточные клапаны дешевле. Но самое интересное, что работа ведется автоматически, в зависимости от влажности в помещении, с полным сохранением звукоизоляционных свойств.

    Вся продукция Homearea чувствительна к влаге и регулируется в зависимости от влажности в помещении. Aereco монтируется двумя способами, в зависимости от подачи воздуха — вертикальным или горизонтальным. Работает в комфортных условиях — легкая вентиляция и автомат.

    Для удобства выбора производитель разработал сразу 3 товарные линейки:

    • Комфорт предусматривает разные способы монтажа — с фрезеровкой и без;
    • Comfort-S для окон без створки для вентиляции;
    • Регель-воздух для различных типов окон и предназначен для пассивной вентиляции помещения.

    Климатический клапан Regel-air — универсальный, адаптированный для всех типов. Преимущество перед аналогами заключается в незаметности при закрытой створке — она ​​монтируется скрытым способом — и полном сохранении звукоизоляции при прямом проветривании.

    Цены

    Как отмечалось ранее, приточные клапаны Aereco производства Homearea (Франция) являются лучшими в своем сегменте. Принцип работы такого устройства основан на изменении (увеличении или сужении) проема прохода с учетом влажности в помещении и температуры.

    Air-Box Regel-Air стоит в разных магазинах 480-510 рублей, для оптовиков предусмотрены хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

    Air-Box Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь однозначно рекомендуется покупать козырек вместе с клапанами, стоимость которого от 100 руб. и выше.

    клапанов Rehau стоят около 50 евро, Siegenia — 35-40 евро.

    Если вы заметили, что на окнах стал появляться конденсат, пора покупать приточную арматуру. При выборе подходящего варианта обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ монтажа. Если все сделано правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

    ВИДЕО: Как сделать простейшую приточную вентиляцию в доме

    Приточно-вытяжной клапан пластиковых окон.Установка клапана приточной вентиляции в пластиковые окна своими руками

    За последние 10 лет пластиковые окна стали очень популярными благодаря хорошим тепло- и звукоизоляционным характеристикам и относительно невысокой стоимости. Но у многих пользователей возникает проблема, когда при естественной вентиляции неоднозначно работают стеклопакеты. При использовании микро- или макро-вентиляции в помещении либо не будет достаточно свежего воздуха, либо появятся сильные сквозняки.Решение проблемы есть — приточный клапан для пластиковых окон. Устройство способно обеспечить хорошую циркуляцию кислорода в помещении без нарушения герметичности стеклопакета без открытия оконной рамы.

    Сорта и способ применения

    Оконные клапаны делятся на несколько типов, в зависимости от способа работы и способа установки. На строительном рынке встречаются следующие разновидности.

    Подающий клапан с прорезью

    Эта опция может быть автоматической или механической.Подача свежего воздуха осуществляется через небольшой патрубок размером 17-40×1,2-1,6 см. В конструкции может быть 2 блока — внешний всасывающий и внутренний регулирующий.

    Есть еще устройства комбинированного типа. Главное преимущество щелевых клапанов на окнах — простота установки. Для установки этого устройства не требуется нарушать целостность блоков.

    Клапан на пластиковом окне создает проход для свежего воздуха за счет швов в оконном блоке.

    Этот вариант отличается пониженной степенью пропускной способности, повышенным уровнем шумоизоляции и невысокой стоимостью. Также к плюсам можно отнести отсутствие необходимости демонтировать каркас для установки устройства.

    Подвесное оконное устройство

    Верхний приточный клапан, устанавливаемый на окно, отличается большим расходом воздуха и общими недостатками. Устройство способствует снижению звукоизоляции и теплоизоляции оконного блока; его нельзя монтировать на готовые окна.

    Как правило, в производственных помещениях применяется закрывающийся вентиляционный клапан на рамах.

    Сделайте правильный выбор

    Для того, чтобы приточный клапан для пластиковых окон смог создать в помещении максимально подходящий микроклимат, при его выборе нужно обращать внимание на функциональность. Воспользуйтесь рекомендациями специалистов по устранению ошибок:

    1. Для обеспечения необходимых характеристик воздухообмена он должен работать на притоке уличного воздуха с параметрами более 30 м 3 / ч на человека.
    2. Устройство не должно ухудшать звукоизоляционные свойства окна. Оптимальный показатель — 30-35 дБ.
    3. Возможность применения в зимнее время года. Чтобы устройство не замерзало во время морозов, в его конструкции предусмотрен «тепловой разрыв». За эту функцию отвечает специальная пластиковая деталь, которая установлена ​​внутри корпуса.
    4. Способы настройки. На рынке существуют варианты с механическими, автоматическими или комбинированными методами управления.
    5. Способ установки конструкции. Одни вариации могут быть вмонтированы в готовое окно, другие устанавливаются еще на этапе изготовления оконных рам.

    Не рекомендуется выбирать продукт, не имеющий возможности регулировки. Эта функция очень важна для создания наиболее оптимального микроклимата в помещении независимо от ее назначения.

    ВИДЕО: Как проветрить комнату с полностью закрытыми окнами ПВХ

    Способы установки

    Установка приточного клапана на пластиковые окна осуществляется двумя способами — с перфорацией или без нее.

    Как установить проточный элемент с дополнительной перфорацией:

    1. Подготовьте необходимые детали и инструменты. Для работы вам понадобится дрель, лобзик, наждачная бумага, сверло 0,5-1 см, нож, герметик, шпатлевка, линейка.
    2. Сделайте разметку на верхней створке рамы, это делается внутри и снаружи окна.
    3. По нарисованному шаблону проделайте несколько сквозных отверстий размером 0,5-1 см. Они станут основой для более крупной перфорации, поэтому по этой разметке просверливайте отверстия до параметров 1 см.Края зашлифовать наждачной бумагой.
    4. Монтажная деталь клапана устанавливается на крышку перекрытия створки с помощью саморезов. Но элемент предварительно обрабатывают герметиком.
    5. На наплавке оконной рамы фрезеруются пазы по параметрам шаблона. Наружная зона каркаса оснащена внешней частью воздухозаборника и специальным козырьком, это предусмотрено упаковкой. Крепление осуществляется саморезами, после чего обрабатывается герметиком.
    6. Внутренняя часть устройства устанавливается на штангу с помощью защелок и зажимов.

    В этом случае порядок действий будет следующим:

    1. В процессе вам понадобится отвертка Phillips, нож, карандаш, линейка.
    2. Из перехлеста рамки удален небольшой сегмент пломбы, равный размерам питающего элемента. На это место наклеивается специальная прокладка из комплекта устройства.
    3. В пазы уплотнительного материала устанавливаются 3 заглушки «зонтиком» вниз.Сам клапан крепится поверх оконной рамы на створках с помощью скоб.
    4. В разъем между скобами наклеен уплотнительный материал.

    Этот вариант предполагает работу через зазор, образовавшийся между устройством и уплотнением.

    Как создать и поддерживать структуру

    Приточные вентиляционные клапаны для окон ПВХ имеют автоматическую или механическую регулировку. В первом случае устройство дополняется автоматическим датчиком, отвечающим за регулирование гигро.При понижении уровня влажности поток кислорода будет уменьшаться, естественно, при повышении он будет увеличиваться.

    Что касается механического, а точнее ручного способа управления, здесь могут быть допущены ошибки. В случае неверного определения конструкция замерзнет или переохладится помещение. Поэтому перед применением необходимо изучить инструкцию по эксплуатации.

    Очищать прибор от пыли требуется 1 раз в полгода. Козырек и корпус протираются влажной микрофиброй.Этого достаточно, чтобы устройство нормально работало.

    Не рекомендуется использовать для чистки агрессивные химические вещества. Также не используйте воду под высоким давлением. Если в доме запланированы ремонтные работы, необходимо прикрыть вентиляционное устройство.

    Самостоятельная установка приточного элемента в инструкции по эксплуатации окон не предусмотрена. Любые отверстия в оконной раме аннулируют гарантию производителя.

    На основании отзывов пользователей следует сделать вывод, что воздушный клапан для пластиковых окон — необходимое и практичное дополнение, позволяющее улучшить микроклимат в квартире или доме.

    Обзор популярных марок

    Несмотря на обилие предложений на рынке и огромное количество производителей пластиковых окон, мало кто занимается производством приточной арматуры. Из тех, что сегодня представлены в России, можно выделить:

    Рассмотрим каждый из них подробнее.

    Немецкие клапаны производства Siegenia хорошего качества, но большие по размеру. При установке они закрывают часть окна, что в целом неудобно.

    Продукция Rehau на порядок лучше и меньше по размеру — клапаны регулируются автоматически, работают бесшумно и могут использоваться в окнах разных размеров — от стандартных до мансардных.

    Aereco от Homearea считается безусловным лидером в этом сегменте как по качеству (мы уделяем особое внимание морозостойкости), так и по цене — по сравнению с аналогами эти впускные клапаны дешевле. Но самое интересное, что работа ведется автоматически, в зависимости от влажности в помещении, с полным сохранением звукоизоляционных свойств.

    Вся продукция Homearea чувствительна к влаге и регулируется в зависимости от влажности в помещении. Aereco монтируется двумя способами, в зависимости от подачи воздуха — вертикальным или горизонтальным. Работает в комфортных условиях — легкая вентиляция и автомат.

    Для удобства выбора производитель разработал сразу 3 товарные линейки:

    • Комфорт предусматривает разные способы монтажа — с фрезеровкой и без;
    • Comfort-S для окон без створки для вентиляции;
    • Регель-воздух для различных типов окон и предназначен для пассивной вентиляции помещения.

    Климатический клапан Regel-air — универсальный, адаптированный ко всем типам. Преимущество перед аналогами — незаметность при закрытой створке — она ​​монтируется скрытым способом — и полное сохранение звукоизоляции при прямом проветривании.

    Цены

    Как отмечалось ранее, приточные клапаны Aereco производства Homearea (Франция) являются лучшими в своем сегменте. Принцип работы такого устройства основан на изменении (увеличении или сужении) проема прохода с учетом влажности в помещении и температуры.

    Air-Box Regel-Air стоит в разных магазинах 480-510 рублей, для оптовиков есть хорошие скидки — партию в 100 штук можно купить ровно в 2 раза дешевле.

    Air-Box Comfort и Comfort-S обойдутся в 940-980 рублей. (оптовая цена 420-450 руб.), но здесь однозначно рекомендуется покупать козырек вместе с клапанами, стоимость которого от 100 руб. и выше.

    клапанов Rehau стоят около 50 евро, Siegenia — 35-40 евро.

    Если вы заметили, что на окнах стал появляться конденсат, пора покупать приточную арматуру.При выборе подходящего варианта обязательно учитывайте степень морозостойкости, наличие автоматической вентиляции и способ монтажа. Если все сделано правильно, здоровый микроклимат в доме или помещении, где вы работаете, будет обеспечен!

    ВИДЕО: Как сделать простейшую приточную вентиляцию в доме

    Скрыть

    Пластиковые окна достаточно популярны, так как отлично переносят непогоду, противостоят холоду, изолируют шум с улицы, имеют привлекательный внешний вид.Однако пластик не пропускает воздух, и герметичность может сыграть злую шутку. Вентиляция для пластиковых окон — важная функция, пренебрегать которой нельзя.

    Почему в комнате может быть душно?

    Прочтите также, как он работает, какими характеристиками обладает и где его можно заказать.

    Решение проблемы с вентиляционным клапаном

    Для удобной вентиляции помещения летом достаточно простого монтажа.

    Защита от замерзания клапана

    У вентиляции

    могут быть и отрицательные стороны, особенно если неправильно подойти к ее организации: например, окна могут начать мерзнуть.Чтобы этого не произошло, необходимо правильно отрегулировать вентиль, не закрывать его до конца, если температура наружного воздуха ниже нуля. В таком положении прибор будет прогреваться теплым воздухом из комнаты и окна не промерзнут.

    Если необходимо закрыть вентиль, полностью заделать зазор со стороны улицы, через который подается холодный воздух. Сделать это можно при помощи скотча. Главное, убедиться, что отверстие надежно закрыто и не осталось зазоров.

    Некоторые владельцы квартир опасаются устанавливать вентиляционный клапан, так как опасаются, что в комнате станет шумно. Вероятность ухудшения звукоизоляции на самом деле невелика: это связано с небольшим размером щели для клапана, тем более что на ночь его можно закрыть.

    Оконный выпускной клапан установлен на створке

    Насколько эффективен подающий клапан?

    Стоит учесть такую ​​особенность клапана: не только подает в помещение свежий воздух, но и охлаждает его, поэтому нужно быть готовым к тому, что температура в помещении станет несколько ниже.Если в вашем доме не самое мощное отопление, но все же хочется установить вентиляцию, можно рассмотреть модель клапана, способную нагревать поступающий в комнату воздух. Технически это более сложное устройство, поэтому его цена будет намного выше.

    Такой элемент удобен тем, что не придется распиливать конструкцию. Ставится на место обычного. Это практичное решение позволит подавать свежий воздух, не влияя на внешние характеристики конструкции.В остальном принцип его работы аналогичен рассмотренной выше модели.

    Для комфортного микроклимата в доме необходим свежий воздух, который может быть обеспечен за счет приточного клапана. Особенно это актуально там, где плохо работает вентиляция или установлены глухие окна.

    Плесень на откосах, духота и «плачущие» окна — это последствия герметичности современных пластиковых окон. Проблемы решаются установкой вентиляционного клапана на пластиковые окна.

    Клапаны приточной вентиляции для окон ПВХ монтируются в верхней части створки окна, обеспечивая приток воздуха в помещение. Особая конструкция вентилируемых окон не пропускает уличный шум, обеспечивая тишину и покой, не создавая сквозняков. Существующие конструкции вентиляционных клапанов подходят для алюминиевых окон, пластика и дерева.

    Имея определенные навыки и пользуясь нашей инструкцией, вы сможете организовать приточную вентиляцию пластиковых окон своими руками.

    Как работает подающий клапан

    Правильно обустроить оконную приточную вентиляцию можно только понимая механизм ее работы. Это особенно важно, так как для установки самой распространенной конструкции клапана необходимо будет вырезать в окне отверстие шириной 1 см и длиной около 30 см. По окончании работы закрывается гидроблоком. Снять вентиль не получится, чтобы не открывать вентиляционную прорезь на оконном профиле.

    Приточный клапан для окон ПВХ является частью пассивной вентиляции.Холодный воздух засасывается в комнату и выталкивает более теплый воздух в вытяжные вентиляционные каналы. Движение обеспечивается за счет перепада давления, поэтому естественная вентиляция работает при температуре наружного воздуха менее +5 градусов. Летом пассивная вентиляция будет работать только с принудительной тягой.

    Таким образом, для работы приточного клапана необходимы следующие условия:

    • В квартире должна быть действующая естественная вытяжная вентиляция. Чтобы проверить его работу, следует закрыть дверь в квартиру, открыть окно в комнате как можно дальше от вентиляционного канала и прикрепить к решетке лист бумаги.Если он держится, то с капюшоном все в порядке. Даже когда вытяжка плохо тянется, клапан немного улучшит состояние воздуха в квартире, но КПД его будет невысоким;
    • Температура воздуха на улице меньше +5 градусов;
    • Между комнатами в квартире должен быть свободный воздухообмен. То есть двери открыты или под ними есть щели шириной 2 см. Можно сделать вентиляционные отверстия в нижней части дверей общей площадью 130 кв. См для дверей ванных комнат и 200 кв.посмотреть на кухню;
    • Для предотвращения утечки воздуха из подъезда входная дверь должна быть максимально уплотнена.
    • Многие владельцы опасаются обмерзания приточного вентиляционного клапана для окон ПВХ. Ведь при неправильной настройке клапана приточной вентиляции явление возможно. Об этом свидетельствуют многочисленные отзывы владельцев пластиковых окон. В сильные морозы нельзя закрывать задвижку полностью.

      Тогда он будет прогреваться теплым воздухом из помещения и исключено обледенение пластикового окна с вентиляцией.

      Если необходимо полностью закрыть вентиляционный клапан, зазор для подачи воздуха герметизируется снаружи. Щель закрывается очень аккуратно, обеспечивая полную герметичность.

      А вот увеличения шума в квартире после установки на пластиковом окне клапана приточной вентиляции пугаться не стоит. Зазор для подачи воздуха очень маленький, поэтому немного снизится звукоизоляция, что подтверждают отзывы о приточных вентиляционных клапанах для пластиковых окон.

      КПД клапана подачи

      Этот вопрос непременно возникает у каждого владельца квартиры с металлопластиковыми окнами без вентиляции. Чтобы не тратить зря деньги, перед покупкой клапана проверьте ожидаемый эффект от операции.

      Снимите уплотнитель с верхней части створки. Его не нужно резать, просто оставьте висеть. Чтобы уменьшить поток воздуха, наденьте на место кусок резинки. Оставьте окно в таком состоянии на несколько дней. Обратите внимание на следующие параметры:

      • комнатная температура;
      • наличие конденсата на стекле;
      • есть ли уличный шум;
      • есть черновик.

      После эксперимента пломба вставляется на место.

      Кстати, температура воздуха в помещении после установки вентиляционного клапана на пластиковые окна будет ниже. Ведь в комнату проникает холодный уличный воздух. Если в квартире отличное отопление, хозяева даже не заметят разницы в 2-3 градуса. В противном случае придется отказаться от установки вентиляционного клапана на пластиковое окно и задуматься о приобретении приточного узла с подогреваемым воздухом.

      Необходимость приточной арматуры на пластиковые окна

      Есть хозяева, предпочитающие тепло свежему воздуху. И они ошибаются. В Америке и Европе, использующих пластиковые окна 30 лет, существует термин «синдром нездорового здания». Это относится именно к герметичным зданиям с плохим воздухообменом. Находиться в таких помещениях вредно для человека. По данным ВОЗ, от болезней, вызванных плохим качеством воздуха в помещениях, ежедневно умирают 5000 человек. Это внутренний воздух, а не загрязненный уличный воздух! В Америке до 30 тысяч человек в год умирают от болезней, вызванных повышением концентрации радона в квартирах.Газ выделяется из земли, строительных материалов и скапливается в домах, не оборудованных пластиковыми окнами с вентиляцией. Радон совершенно незаметен без специальных приспособлений.

      Кондиционер не заменяет вентиляцию пластиковых окон!

      Приточная оконная ручка

      Вентиляционный клапан для пластиковых окон устанавливается вместо штатной ручки. Многие владельцы окон ПВХ не желают устанавливать приточные вентиляционные клапаны, выступающие за створку.Для них создано удобное решение, позволяющее проветривать комнату, не нарушая внешний вид.

      Преимущества оконной вентиляции в виде ручки клапана:

      • Вентиляционный клапан находится в том месте, где на пластиковом окне обычно появляется конденсат. Клапан создает естественное движение воздуха, что особенно актуально в холодное время года;
      • Комбинация ручного клапана и вытяжной системы вентиляции создает здоровый микроклимат в помещении, удаляет лишнюю влагу;
      • Клапан приточной вентиляции в виде ручки для пластиковых окон — проходной конструкции.По законам физики, проникая в теплое помещение, холодный воздух не создает конденсата. То есть клапан зимой не промерзнет;
      • Клапан оснащен воздушным фильтром, который не пропускает пыль в помещение. Фильтр меняют каждые полгода.

      О клапане приточной вентиляции в форме ручки пока мало отзывов, потому что это новинка. Но принцип его действия аналогичен хорошо зарекомендовавшим себя приточным устройствам для металлопластиковых окон.Эта конструкция также подходит в качестве вентиляционного клапана для алюминиевых окон.

      Установить клапан вентиляции пластикового окна своими руками несложно. В комплект входит подробная инструкция и схема расположения отверстий в воздушных камерах оконной створки. Все застежки в комплекте.

      Установка приточного клапана на окно своими руками

      Приточный вентиль можно установить на пластиковое окно самостоятельно. Опытный домашний мастер потратит на это не больше часа.

      Вам понадобятся следующие инструменты:

      • линейка;
      • Отвертка или отвертка
      • ;
      • острый нож;
      • клапан.

      Приточный клапан для пластиковых окон своими руками устанавливается на створку окна. Сначала нужно сделать отметку в середине верхней части створки с помощью линейки. Порядок работы зависит от конструкции клапана. Так что в некоторых случаях для оснащения окна вентиляцией нужно всего лишь заменить секцию уплотнителя на входящую в комплект.Для других моделей придется делать щель в профиле. При выборе вентиляционного клапана для алюминиевых окон предпочтительнее остановиться на первом варианте, так как в домашних условиях аккуратно вырезать приточную прорезь сложно.

      Фирмы-производители обычно поставляют свои устройства с подробной инструкцией, позволяющей оборудовать вентиляцию пластикового окна своими руками.

      Пошаговая инструкция по установке приточного клапана оконной вентиляции на видео:

    Вентиляционный клапан для пластиковых окон может решить многие проблемы: сквозняки, духота в помещении, конденсат на стекле, который приводит к появлению плесени.Главное достоинство современных оконных блоков ПВХ — герметичность, которая при определенных условиях превращается в недостаток: когда необходимо проветрить помещение, но невозможно открыть окна по разным причинам (зимнее время года, больной ребенок и т. Д.) ).

    Режимы вентиляции подходят не всегда: либо сквозняк, либо слишком тонкий зазор между рамой и профилем створки, из-за чего в помещение не поступает необходимый объем свежего воздуха.

    • в сложенном виде;
    • шлицевой;
    • накладных.
    Складной клапан

    Первые два варианта устанавливаются на окна, которые уже используются. Монтаж в этом случае можно произвести своими руками. Щелевой клапан снабжен входным и регулирующим узлами; в некоторых моделях предусмотрена универсальная приточная установка — комбинированный вариант.

    Снаружи на прорезь устанавливается защита (москитная сетка) от мусора и насекомых. Для вентиляции предусмотрена прорезь длиной от 170 до 400 мм и шириной не более 16 мм.

    Шовный клапан создает небольшие зазоры в фальце окна. Такой принцип работы не обеспечивает высокой эффективности, но при этом не нарушается звукоизоляция окна. Есть и более эффектный дизайн — накладная. Однако этот вариант установить своими руками проблематично.

    К тому же у него достаточно высокий КПД, что может стать помехой при создании нормального микроклимата для малогабаритного жилья. Поэтому такие конструкции чаще используются в производстве.

    Вид на вентиляционную стену

    Приточные вентиляционные клапаны работают по принципу перепада давления. В этом случае в комнату втягивается более холодный воздух, а из клапана выходит теплый. Так работает пассивная вентиляция, поэтому ее эффективность падает при температуре наружного воздуха выше +5 градусов. Для увеличения тяги в теплое время года рекомендуется использовать систему принудительной вентиляции.

    Выбор дизайна

    В случае, если на окнах образуется конденсат, в помещении душно и приходится часто проветривать, необходимо отрегулировать фурнитуру и проверить герметичность.Если нарушений конструкции не выявлено, можно рассмотреть вариант установки приточной задвижки на окно своими руками.

    Основные критерии отбора:

    • Эффективность работы, которая определяется параметрами устройства и количеством проживающих в квартире людей, например, при достаточной скорости воздухообмена в комнате на одного человека можно обеспечить приток в 30 кубометров. м / ч;
    • уровень шума при работе клапана не должен превышать 35 дБ;
    • , чтобы в холодное время года клапан не обледенел, в конструкции должен быть предусмотрен «тепловой разрыв» из пластика, он устанавливается между внутренней и внешней поверхностями корпуса клапана;
    • тип конструкции: щелевое, складывающееся — это основные варианты, которые легко устанавливаются на окно своими руками;
    • Метод управления: автоматический, ручной или комбинированный.

    Наиболее популярные конструкции: Aereco, Air-Box (Комфорт, Комфорт-S), Регель-Эйр. Каждый из вариантов имеет свои преимущества, но практически все они легко устанавливаются вручную, за исключением версии Comfort-S, которая предназначена для глухого окна и монтируется фрезерованием в верхней части профиля. Модель «Комфорт» представляет собой группу складываемых изделий.

    Продукция Aereco доступна в различных вариантах: с косой и прямой струей. Кроме того, эти клапаны отличаются широким функционалом, так как помимо основной задачи они обеспечивают нормальный уровень влажности в помещении благодаря функции контроля гигро.Клапаны Regel-Air — это группа шовных конструкций. Их особенность — подвижный пластиковый наконечник, который отвечает за регулировку воздушного потока.

    Установка

    Во избежание проблем при установке рекомендуется выбирать определенные конструкции: складчатые, прорезные. Окно следует освободить от посторонних предметов, снять занавеску. Для установки в оконный фальц необходимо отрезать часть уплотнительного шнура на раме и створке.

    Это несложно сделать своими руками канцелярским ножом.Сам клапан крепится с помощью дюбелей к оконной створке.

    Этапы установки приточного клапана

    Для установки фальцованной конструкции потребуется 3 самореза, между ними прокладывается герметик, идущий в комплекте. Обычно производитель предоставляет достаточное количество материала. Клапан крепится к оконному профилю с помощью саморезов.

    Уход и обслуживание

    Учитывая, что пыль попадает в помещение вместе с потоком воздуха, необходимо периодически очищать вентиляционное устройство.Достаточно делать это один раз в год. Используйте мягкую ткань, чтобы протереть пластиковую поверхность и уплотнить. Регулировка механизма предпочтительнее, поскольку конструкция, характеризующаяся постоянными параметрами воздушного потока, не обеспечивает оптимальных условий в помещении.

    Оптимальный вариант — устройство с автоматикой, такие модели снабжены датчиками гигрорегулирования. Их принцип работы основан на контроле влажности воздуха в помещении, в соответствии с этим проточный канал сужается или расширяется.

    Ручная регулировка осуществляется изменением положения заслонки. У этого метода есть существенный недостаток, заключающийся в сложности определения желаемого положения заслонки при различных погодных условиях.

    Таким образом, установка приточного клапана позволяет значительно улучшить микроклимат в помещении. Если вы планируете устанавливать его самостоятельно, рекомендуется выбирать щелевую или складную модель. Причем второй вариант реализовать проще, так как для прорези в профиле требуется сделать ровную прорезь.При правильной установке можно избежать ряда проблем: конденсата на окнах, сквозняков, неэффективного воздухообмена в помещении.

    18 сентября 2016 г.
    Специализация: профессионал в области строительства и ремонта (полный цикл отделочных работ, как внутренних, так и внешних, от канализации до электромонтажных и отделочных работ), монтаж оконных конструкций. Хобби: см. Рубрику «СПЕЦИАЛИЗАЦИЯ И НАВЫКИ»

    Наверное, многие из нас сталкивались с ситуацией, когда пластиковое окно не закрывается из режима вентиляции или вентиляция не проходит с той интенсивностью, которая нам нужна.В целом вопрос обеспечения вентиляции в помещении, где установлены пластиковые окна, достаточно интересный и обширный.

    Поэтому здесь я поделюсь самой важной информацией, которая будет полезна не только мастерам, но и рядовым владельцам ПВХ конструкций.

    Способы вентиляции

    Метод 1. Стандартная вентиляция

    Итак, если у вас установлено пластиковое окно, то самый простой способ проветрить комнату — открыть створку. Современные конструкции из ПВХ имеют два режима открывания:

    • поворотный — створка полностью открывает проем, поворачиваясь на обе петли;
    • створка — створка откидывается в комнату.В этом случае верхний угол выходит из петли и удерживается специальной фурнитурой.

    На самом деле створка тоже может сдвигаться вверх или в сторону, но таких систем в нашей стране практически не встретишь. Это связано с тем, что раздвижной механизм не может обеспечить достаточную герметичность и прижатие створки к раме, поэтому потери тепла через такое окно будут очень большими. В целом климат не благоприятный.

    При поворотном отверстии воздухообмен очень интенсивный, поэтому он используется в основном для «залповой вентиляции».Однако обычно они ограничиваются режимом складывания:

    1. Створка установлена ​​в закрытом положении.
    2. Поворачиваем ручку вверх и одновременно тянем на себя.
    3. Створка наклоняется, образуя достаточно широкий зазор, через который в комнату поступает свежий воздух.

    Следует отметить, что не у всех окон есть возможность установки створки в положение откидывания — за ее выполнение отвечает отдельная фурнитура, которая размещается в верхней части обвязки.

    Поэтому лучше заранее подумать, нужна ли вам эта функция: в принципе, переделать пластиковое окно для вентиляции возможно, но это связано с дополнительными затратами, и вы вряд ли справитесь с этой задачей на твой собственный.

    Распашная вентиляция имеет один существенный недостаток — иногда пластиковое окно не открывается для проветривания или створка, как говорится, «выпадает», висит на одной нижней петле. Это очень распространенная ситуация, причины ее устраняются довольно просто, и я расскажу об этом в отдельном разделе.

    Метод 2. Микровентиляция

    Традиционная вентиляция с установкой створки в откинутом положении очень эффективна, но имеет и недостатки. Так, зимой интенсивный воздушный поток приводит к быстрому охлаждению помещения. Кроме того, не уходите, оставляя створку приоткрытой — такое окно злоумышленники откроют буквально за несколько секунд.

    В любом случае есть альтернатива — щелевая вентиляция или микровентиляция :

    1. Доступ воздуха в комнату обеспечивается за счет того, что при повороте ручки на 450 вверх створка отодвигается от рамы буквально на несколько миллиметров.
    2. За это отвечает небольшая металлическая деталь, которая встраивается в фурнитуру и входит в зацепление с ее элементами, обеспечивающими движение створки на петлях.
    3. В режиме микровентиляции окно снаружи выглядит плотно закрытым. При этом воздух продолжает поступать регулярно — пусть и небольшими порциями, но не приводя к переохлаждению помещения.

    Метод 3. Ступенчатое открытие

    Нормальное открытие — это нормально, микровентиляция — это нормально, но иногда и то и другое не подходит.Именно поэтому многие производители конструкций из ПВХ поставляют окна либо с двухпозиционными регуляторами открывания, либо со специальными приспособлениями, позволяющими регулировать угол наклона створки.

    Регулятор открывания расположен в верхней части рамы с внутренней стороны и представляет собой рычаг переменной длины:

    1. Если полностью открыть регулятор, створка откроется максимально широко, обеспечивая интенсивный поток воздуха.
    2. Если укоротить рычаг регулятора, то створка становится на так называемую зимнюю вентиляцию — зазор составляет 1-2 см, что дает возможность минимизировать переохлаждение помещения.

    Примером такого устройства является система «Зима — Лето» в фурнитуре Siegenia aubi Favorit.

    Открытие в шахматном порядке тоже работает довольно просто:

    1. За работу системы отвечает так называемая «гребенка» — небольшая деталь, которая встроена в арматуру.
    2. При открытии окна на наклон поворачиваем ручку на угол 450 (как при настройке на микровентиляцию).
    3. В этом случае ручка проходит четыре или пять положений, каждое из которых соответствует своей ширине открывания створки.Установив его в выбранном месте, мы обеспечим необходимую интенсивность вентиляции.

    Характеристики большинства аппаратных систем не позволяют устанавливать одновременно микровентиляцию и пошаговый механизм. Однако, как правило, крайнее положение ступенчатой ​​вентиляции примерно соответствует самой тонкой прорези, поэтому эти системы во многом взаимозаменяемы.

    Кроме того, для реализации функции пошагового открывания можно установить самый простой механизм — пластиковую гребенку.Эта часть представляет собой зубчатую рейку, которая размещается на раме и при открытии входит в зацепление с контр-выступом, установленным на створке (крепится под ручкой). Внешне, конечно, выглядит не так аккуратно, как встроенный ступенчатый механизм вентиляции, но свою функцию выполняет.

    Плюсом является то, что расческу можно разместить на любом окне — при условии, что ее створка открывается в поворотно-откидном положении. При этом для установки мастер не требуется: там нужно просто затянуть три-четыре самореза.

    Вентиляционные клапаны как специальный инструмент для воздухообмена

    Принцип работы приборов и их преимущества

    Если вы не хотите сталкиваться с проблемами типа «заклинило окно», «дует из открытого проема», то вместо традиционной вентиляции можно установить специальный вентиляционный клапан:

    1. Оконный выпускной клапан — это устройство, которое обычно устанавливается в верхней части рамы и блокирует сквозное отверстие.
    2. Внутри клапана находится механизм, регулирующий интенсивность притока воздуха в помещение.
    3. В простейших конструкциях предусмотрена механическая регулировка: при необходимости мы открываем клапан, если нет — закрываем, полностью или почти полностью перекрывая воздухообмен.
    4. Более сложные клапаны работают за счет гигроскопического датчика: чем выше влажность в помещении, тем интенсивнее вентиляция.

    Все клапаны этого типа обеспечивают подачу только свежего воздуха. Для их нормального функционирования очень важно, чтобы вытяжка в помещении нормально работала — естественная или принудительная.

    Эти устройства имеют несколько очевидных преимуществ:

    1. Интенсивность вентиляции можно установить один раз и регулировать только при изменении погодных условий.
    2. При проветривании окно остается закрытым, поэтому уровень защиты от несанкционированного проникновения не снижается.

    1. Воздух поступает в помещение постепенно и небольшими объемами. Кроме того, в верхней части комнаты находится вентиляционное отверстие. Поэтому холодные воздушные массы воздуха смешиваются с теплым воздухом под (чистая физика!) И в квартире не так остывает, как при обычной вентиляции.

    Главный минус — это цена аппаратов … Итак, клапан VENTAIR THERMO обойдется нам примерно в 1800 рублей, а самая простая модель от AERECO (с регулировкой влажности) — 2 — 2,5 тысячи рублей.

    Как установить вентиль на окно

    Вентиляционные клапаны сами по себе дорогие, но помимо покупки устройства придется потратиться и на его установку. Однако при наличии навыка справиться своими руками вполне реально.

    Устанавливаю подающие клапаны по следующей схеме:

    1. Створка снимается с петель и устанавливается вертикально на ровную поверхность.
    2. С верхней части створки снимаю элементы фурнитуры — они будут мешать работе.

    1. Прикрепляю монтажную пластину — деталь, которая используется для фиксации клапана — к выступу заслонки снаружи, после чего отмечаю размер и положение вентиляционных отверстий маркером.
    2. Просверливаю сверлом 4-5 отверстий по разметке. Затем соединяю отверстия тонкой пилой или лобзиком, образуя длинную бороздку или две бороздки, разделенные тонкой перегородкой.

    1. Закрепляю монтажную пластину на створке саморезами. Соединение планки и створки влагостойким силиконом.

    Чтобы при интенсивной вентиляции воздух не свистел, открытые камеры в оконном профиле тоже покрываю силиконом.

    1. Повторяю операции с рамой, но вместо монтажной пластины снаружи устанавливаю козырек. Конструкция козырька может быть самой разной, начиная от простого козырька и заканчивая сложной системой с акустической завесой, уменьшающей громкость передаваемого звука.
    2. Разобранную фурнитуру ставлю на место и подвешиваю створку на петли.

    1. Сам клапан защелкивается на креплениях монтажной пластины так, чтобы вентиляционное отверстие было направлено вверх под углом.
    2. Ползунком или ручкой регулирую интенсивность вентиляции, выбирая оптимальный режим.

    Это руководство предназначено только для информационных целей, так как технология установки может отличаться от одного клапана к другому (например, есть модели, которые монтируются без монтажной пластины, непосредственно к окну). Но в любом случае, следуя ему, вы сможете установить устройство для подвода вентиляции через пластиковое окно.

    Решение проблемы с заклинившей створкой

    Говоря о вентиляции через окна, нельзя обойти проблемы, связанные с этим процессом.Итак, очень часто люди спрашивают, что делать, если в режиме вентиляции заклинило пластиковое окно?

    Причина такой ситуации в следующем: если из поворотного режима попытаться переключить створку в режим наклона, не закрыв ее достаточно плотно, то нижний угол может просто не закрепиться. В результате створка висит на одной петле и рычаге, ограничивающем открывание.

    Проблема решается следующим образом:

    1. Поднимите застрявшую створку и прижмите ее к раме, вернув ее в закрытое положение.
    2. Отдельно нажмите на нижний угол створки, который находится напротив нижней петли.
    3. Поворачиваем ручку, переводя ее в «закрытое» положение — т.е. рычаг вниз.

    Если ручка застряла, т.е. не поворачивается, не нужно действовать «по силе» — просто сломайте рычаг. Такая ситуация чаще всего возникает при перекосе створки, поэтому сначала следует постараться тщательно устранить перекос. Для этого обычно достаточно немного сместить створку, приложив усилие к накладке, и после открывания отрегулировать положение петель.

    1. После этого повторяем попытку открыть в режиме вентиляции — все должно получиться!

    Чтобы избежать такого развития событий, стоит установить такую ​​деталь, как блокиратор ошибочного открытия. Он предотвращает любые попытки переместить створку в положение поворота до тех пор, пока она полностью не закроется и все петли не войдут в зацепление.

    Иногда причиной того, что пластиковое окно плохо открывается для вентиляции, также является износ фурнитуры.В этом случае оптимальным решением будет очистка его от грязи (смесь пыли и масла часто образует плотную корку на штифтах и ​​аналогах) с последующей смазкой.

    После смазки стоит несколько раз повернуть ручку, считая, насколько свободно открывается окно.

    Ну а если и это не поможет, то тут, наверное, поможет только специалист по фурнитуре — значит, стоит обратиться к мастеру.

    Заключение

    Если в вашем доме или квартире никогда не открывается окно для вентиляции, не стоит удивляться, если вам станет плохо.Вентиляция необходима для обеспечения свежего воздуха.

    И современные металлопластиковые конструкции имеют множество механизмов, которые могут обеспечить такую ​​вентиляцию. Разобраться в их ассортименте вам поможет видео в этой статье. , г. и я отвечу на все ваши вопросы по оконной вентиляции здесь, в комментариях или на форуме.

    Глоссарий оконных терминов | Мастера окон

    Акрил (оргстекло)
    Прочный листовой пластик, используемый для безопасного остекления и внутренних штормовых панелей.Оргстекло является зарегистрированным товарным знаком Rohm and Haas.

    Стекло отожженное
    Листовое стекло, используемое в качестве остекления. Для превращения отожженного стекла в безопасное стекло требуется дополнительная термическая обработка.

    Газ аргон
    Тяжелый газ, который используется для заполнения воздушного пространства между стеклами в стеклопакете. Аргон — нетоксичный газ без запаха, вкуса и цвета. Аргон улучшает тепловую эффективность окна и его способность действовать как звуковой барьер.

    Balance
    Система в боковых косяках одно- или двухвесного окна, которая помогает открываться и выдерживать вес вентиляционного отверстия, а также помогает удерживать вентиляционное отверстие на месте в открытом положении.

    Buck Size
    Точный размер окна, не включая ребро гвоздя.

    Обводная


    Вентиляционные отверстия «складываются» или отступают на пути следования слева направо, если смотреть снаружи. ОБРАТНЫЙ байпас — это когда панели или вентиляционные отверстия переходят справа налево, если смотреть снаружи.

    Center Meet (Center Open)
    Панели или вентиляционные отверстия открываются из центра и складываются с обеих сторон.

    Круглый верх
    Общий термин, относящийся к любому из множества оконных блоков, имеющих изогнутый верхний элемент рамы. Их часто используют над другим окном или над дверью.

    Колониалы


    Декоративная сетка на внутренней или внешней поверхности стекла или между стеклопакетами изолированного блока.Он разделяет оконный проем на более мелкие проемы, чтобы создать имитацию разделенного облегченного или истинно разделенного облегченного типа. Может быть, а может и не быть съемным. Также известен как решетки, решетки или мунтины.

    Конденсация
    Образование водяного пара из воздуха на любой холодной поверхности, температура которой ниже точки росы.

    Окно коттеджа


    Одно- или двухстворчатое окно с нижним отверстием большей пропорции по сравнению с верхним отверстием. Этот тип окна используется, когда вам нужен более крупный беспрепятственный обзор в нижней части окна.

    Расчетное давление (DP)
    Давление, которое изделие должно выдерживать. Это значение является мерой способности продукта противостоять силам ветровой нагрузки как в положительном, так и в отрицательном направлении, когда оно закрыто и заблокировано. Чем выше рейтинг DP, тем лучше производительность при ветровой нагрузке. Прибрежные районы часто требуют более высоких значений DP согласно нормативам, чтобы предвидеть высокие скорости ветра. Строительный кодекс Флориды требует, чтобы номинальное расчетное давление (выраженное в фунтах на квадратный фут) соответствовало ветровым нагрузкам, с которыми может столкнуться окно или дверь.

    Точка росы
    Температура, при которой происходит конденсация.

    Двойное остекление
    Две стеклянные панели, разделенные герметичным воздушным пространством, образуют стеклянную панель, повышающую энергоэффективность и обеспечивающую другие преимущества, такие как улучшенное снижение шума. Также называется изолированным стеклом.

    Двойное подвесное окно
    Оконный блок, который содержит два вертикально движущихся рабочих отверстия.

    Окно выхода
    Окно, достаточно большое, как определено местными строительными нормами, для выхода или входа в аварийной ситуации.

    Экструзия
    Особая форма поперечного сечения, полученная путем продавливания материала через фильеру.

    Fenestration
    Промышленный термин латинского происхождения, который относится к более широкой категории окон, дверей и световых люков.

    Фиксированное
    Окно без вентиляции, неработающее, как окно изображения.

    Фланец / Ребро
    Виниловая или металлическая манжета, вставленная или интегрированная в боковые и верхние косяки оконного блока, используемая для установки окна в проем.Фланцы обычно имеют ширину 1 дюйм. Для внешнего монтажа доступен фланец ½ дюйма. Рамки для губ имеют фланец ¾ ”для размещения зажимов.

    Оклад
    Металлическая или пластиковая полоса, прикрепленная к внешней стороне головы или боковым косякам окон и дверей для защиты от непогоды, препятствующей протеканию между оконной или дверной рамой и стеной.

    Рама
    Комбинация головки, косяков и подоконника для образования точного проема, в который вписывается оконное вентиляционное отверстие или дверная панель.

    Fusion Welded
    Относится к виниловым рамкам и вентиляционным отверстиям, прикрепленным к угловым соединениям, с использованием источника тепла для создания плавного, устойчивого к погодным условиям угла.

    Геометрическое окно
    Специальные окна различной формы, включая прямоугольники, треугольники, трапеции, восьмиугольники, пятиугольники, полукруглые, четвертьугольные, полнокруглые и эллиптические формы.

    Остекление
    Стеклянные панели или «светильники» в форточке окна. Также процесс герметизации стекла к вентиляционному отверстию или раме для защиты от атмосферных воздействий.

    Стеклянная планка
    Съемная декоративная накладка по периметру стекла, закрывающая зазор между стеклом и рамой и удерживающая стекло на месте.

    Решетка / решетка


    Декоративная сетка на внутренней или внешней поверхности стекла или между стеклопакетами изолированного блока. Он разделяет оконный проем на более мелкие проемы, чтобы создать имитацию разделенного облегченного или истинно разделенного облегченного типа. Может быть, а может и не быть съемным.Также известен как колониальный или мунтинский.

    Half Screen
    Экран, который не закрывает все отверстие окна. Используется на нижней половине одиночного подвешенного блока или на рабочей стороне одиночного слайдера.

    Головка
    Главный горизонтальный элемент, образующий верх оконной или дверной коробки.

    Горизонтальное скользящее окно
    Одно или несколько вентиляционных отверстий, скользящих горизонтально друг за другом. Слайдеры используют две, три или четыре дорожки.Дополнительные съемные экраны занимают отдельный канал кадра. Все вентиляционные отверстия работают независимо в обоих направлениях.

    Ударное стекло


    Два или более листа стекла, скрепленных внутренним пластиковым слоем, для получения более прочного и ударопрочного стекла. Также известен как ламинированное стекло.

    Infiltration
    Наружный воздух, способный проходить через щели и другие пространства вокруг окна или двери.

    Крепление внутри
    Окно установлено фланцем рамы внутрь здания.ОБРАТНОЕ Внутреннее крепление устанавливается так же, как и внешнее крепление, за исключением того, что фланец устанавливается на внутренней стене по периметру оконного проема, так что направляющие выступают обратно в комнату, а не в проем.

    Изолированное стекло
    Комбинация двух или более оконных стекол с герметичным воздушным пространством между стеклянными панелями. Это пространство может быть заполнено или не заполнено инертным газом, например газом аргоном.

    J-образный канал
    Конфигурация «J», разработанная во внешней форме оконной рамы, в основном для получения сайдинга для самообрезки по периметру окна.

    Кронштейн
    Основные вертикальные элементы, образующие стороны оконной или дверной коробки.

    Knock-Down (K.D.)
    Не собран; детали оконной (или дверной) рамы, предварительно изготовленные для сборки на стройплощадке позднее.

    Многослойное стекло


    Два или более листа стекла, скрепленных внутренним пластиковым слоем, для получения более прочного и ударопрочного стекла. Также известно как ударное стекло.

    LEXAN
    Торговое название материала для остекления, чрезвычайно устойчивого к разрушению.LEXAN — зарегистрированная торговая марка G.E.

    Lite
    Единица плоского стекла. Одна стеклянная панель обозначается как «облегченная».

    Стекло с низким E (излучательной способностью)
    Микроскопически тонкие, практически невидимые слои металла или оксида металла, нанесенные на поверхность оконного остекления для уменьшения U-фактора за счет подавления лучистого теплового потока. Позволяет естественному свету и коротковолновой тепловой энергии беспрепятственно проникать в стекло зимой, а в летние месяцы отражать длинноволновую тепловую энергию обратно наружу.Основным механизмом передачи тепла в многослойном остеклении является тепловое излучение от теплого стекла к более прохладному. Покрытие стеклянной поверхности материалом с низким коэффициентом излучения и обращение этого покрытия к воздушному пространству между слоями стекла блокирует значительную часть этой лучистой теплопередачи, тем самым снижая общий тепловой поток через окно. Покрытия Low-E прозрачны для видимого света, но значительно уменьшают проникновение ультрафиолетового света в дом, сводя к минимуму выцветание ковра и мебели.Различные типы покрытий Low-E были разработаны для обеспечения высокого солнечного усиления, умеренного солнечного усиления или низкого солнечного усиления. Дополнительную информацию о стекле Low-E можно найти на Cardinalcorp.com.

    Основная рама
    Состоит из косяков по бокам, косяка или жатки сверху и порога снизу.

    Проем в каменной кладке
    Проем в каменной стене для установки оконного или дверного блока, то же самое, что и грубый проем в рамной стене.

    Mulled Unit
    Два или более оконных элемента, конструктивно соединенных вместе

    Mull Bar / Mullion
    Вертикальные или горизонтальные перегородки или стыки между отдельными окнами в нескольких единицах.Может быть как декоративным, так и конструктивным. Только декоративные версии — это также корпуса или крышки.

    Мунтин


    Кусочки декоративной сетки, разделяющие оконный проем на более мелкие части. Также известен как решетка, сетка или колониальный стиль.

    Ребро для забивания гвоздей
    Используется для фиксации окна в грубом проеме.

    Непрозрачное / полупрозрачное стекло
    Матовое, текстурированное или травленое стекло, пропускающее свет, но закрывающее обзор в целях уединения или в декоративных целях.

    Окно в стиле Ориэль


    Одно- или двухстворчатое окно с большим верхним отверстием по сравнению с нижним отверстием. Этот тип окна используется, когда вам нужен более крупный беспрепятственный обзор в верхней части окна.

    Крепление снаружи
    Окно установлено так, чтобы фланец рамы был обращен наружу.

    Стекло / Панель
    Стеклянный лист в рамке в оконной или дверной раме. Панель может быть исправной или фиксированной.Также известен как створка или створка.

    Окно изображения
    Фиксированное окно, не имеющее действующего вентиляционного отверстия.

    Оргстекло (акрил)
    Торговое название прочного листового пластика из акрила. Используется для безопасного остекления и внутренних штормовых панелей. Оргстекло является зарегистрированным товарным знаком Rohm and Haas.

    Карманная дверь
    Вариант стеклянной раздвижной двери, в которой рамы выходят за пределы фактического дверного проема с одной или обеих сторон, что позволяет открывать весь дверной проем и скрывать все панели.

    Рельс
    Горизонтальные верхний и нижний элементы оконного вентиляционного отверстия или дверной панели.

    R-Value
    Сопротивление теплопередаче или тепловому потоку. Более высокие числа R-Value указывают на большую изоляционную ценность.

    Черновой проем
    Проем, оставшийся в обрамленной стене для оконного или дверного блока.

    Безопасное стекло
    Отожженное стекло, которое подвергается дальнейшей обработке для получения безопасного стекла. Защитное стекло разработано для уменьшения серьезных травм в результате случайного удара.Существует два типа безопасного стекла: закаленное и ламинированное. Закаленное стекло в результате процесса термического упрочнения становится в четыре раза прочнее, чем отожженное стекло, и при разбивании разделяется на кубики, похожие на кубики. Многослойное стекло — это два листа стекла, зажатые вместе с прослойкой из поливинилбутираля под действием тепла и давления. Многослойное стекло, когда оно разбито, обычно остается целым.

    Створка
    Одиночный комплект стоек и перекладин, образующих раму, предназначенный для удержания стекла в окне.Может быть исправен или неработоспособен. Также известен как вентиляционное отверстие или панель.

    Экран гаража
    Четыре обходных панели, которые свисают с роликов, закрепленных на направляющих. Выступ порога на полу направляет нижнюю часть подвесных панелей.

    Прокладки
    Деревянные, пластиковые или композитные клинья, используемые для фиксации оконного или дверного блока в черновом или каменном проеме в квадратном, горизонтальном и вертикальном положении как во время, так и после установки.

    Боковой свет
    Высокое, узкое, фиксированное или рабочее вентиляционное отверстие с одной или обеих сторон двери для освещения прихожей или вестибюля.

    Порог
    Главный горизонтальный элемент, образующий нижнюю часть рамы окна или двери.

    Одинарное остекление
    Использование одинарного остекления в окне. Не такой энергоэффективный, как стеклопакет.

    Одинарное подвесное окно
    Оконный блок с фиксированным верхним отверстием и вертикально работающим нижним отверстием.

    Размеры
    Всегда обозначается как ШИРИНА X ВЫСОТА. Может быть выражено тремя разными способами:

    Проем дневного света (DLO ) — размер проема в здании, в который поместится оконный или дверной блок.Как правило, оконные мастера вычитают и допускают, чтобы обеспечить достаточный зазор для неровностей и нестандартных условий.
    Exact — размер окна или двери без учета фланца. Установщики несут ответственность за любые допуски зазора.
    Tip-To-Tip (TTT) — размер — это точный размер окна, включая фланец.

    Окно слайдера
    Окно, которое скользит горизонтально влево или вправо.

    Раздвижная стеклянная дверь
    Состоит из проходных или проходящих по центру вентиляционных отверстий в рамах с двумя, тремя или четырьмя направляющими.

    Коэффициент увеличения солнечного тепла (SHGC)
    Мера того, насколько эффективно окно или дверь удерживают солнечное тепло. Он рассчитывается путем деления количества солнечного тепла, поступающего в комнату через окно или дверь, на количество, которое фактически контактирует с внешней частью устройства. Выражается числом от нуля до единицы. Чем ниже значение, тем лучше блок удерживает солнечное тепло.

    Стек


    Вентиляционные отверстия «складываются» или отступают на пути следования слева направо, если смотреть снаружи.ОБРАТНЫЙ байпас — это когда панели или вентиляционные отверстия переходят справа налево, если смотреть снаружи.

    Стойка
    Вертикальные или вертикальные внешние элементы оконного вентиляционного отверстия, дверной панели или экрана.

    Sweep
    Уплотнитель нижней двери, крепящийся к дверной плите на распашных дверях.

    Распашная
    Говорят, что дверь поворачивается вправо или влево, если петли расположены с правой или с левой стороны, соответственно, если смотреть снаружи.Двери могут распахиваться или открываться.

    Закаленное стекло
    Стеклянная панель, которая нагревается и впоследствии быстро охлаждается в процессе производства, создавая продукт, который может выдерживать аномальную силу или давление на ее поверхность и который разбивается на куски размером с гальку. Также известно как «безопасное стекло». Кодекс требует закаленное стекло во всех дверях (включая двери патио) и в окнах, которые расположены рядом с дверями, ваннами и душевыми кабинами.

    Откидное окно


    Окно спроектировано таким образом, что вентиляционные отверстия наклоняются внутрь для облегчения очистки внешней стеклянной поверхности.

    Направляющая верхнего ролика
    Фурнитура, прикрепленная к верхней части раздвижной двери, которая содержит ролик для направления двери по потолочной направляющей.

    Транец
    Небольшое окошко, размещаемое над дверью или окном, в первую очередь для дополнительного освещения и эстетической ценности.

    Значение U (коэффициент U)
    Также известно как коэффициент теплопередачи. Расчет, выражающий скорость теплопередачи через окно или дверь. Чем ниже значение U, тем лучше изоляционные свойства окна или двери.

    United Inches
    Сумма в дюймах ширины и высоты оконного блока.

    Вентиляционное отверстие
    Одиночный комплект стоек и направляющих в виде рамы, предназначенный для удержания стекла в окне. Может быть исправен или неработоспособен. Также известна как панель или створка.

    Вентиляционные весы
    Система шнуров и / или пружин, которые помогают поднять вентиляционное отверстие, удерживая вентиляционное отверстие в любом установленном положении, уравновешивая вес вентиляционного отверстия.

    Замок вентиляционного отверстия
    Как правило, кулачковый или другой замок типа защелки, применяемый к вентиляционным отверстиям раздвижного окна, чтобы плотно стягивать вентиляционные отверстия вместе и плотно прилегать к раме, как для безопасности, так и для создания атмосферостойкое уплотнение.

    Ограничитель вентиляционного отверстия
    Экструзионная формовочная деталь, обычно длиной около 2 дюймов, которая закрывает стык между оконным вентиляционным отверстием и косяком, останавливая работающее вентиляционное отверстие при его максимальном открытии.

    Вертикальные четыре направляющих
    Ветрозащитные полосы, состоящие из четырех вентиляционных отверстий, движущихся в вертикальном направлении.Доступны дополнительные съемные или фиксированные экраны.

    Вертикальные две направляющие
    Окно, состоящее из двух направляющих, перемещающихся в вертикальном направлении, используется в качестве дверной вставки.

    Погодная полоса
    Металлические, виниловые, пластиковые или волокнистые полосы различной формы, которые плотно прилегают к оконной или дверной раме, чтобы противостоять проникновению воздуха и воды через щели и трещины.

    Сливное отверстие
    Небольшое отверстие (или отверстия), обнаруженное вдоль края нижней кромки подоконника оконного или дверного блока, через которое вся застрявшая вода выходит наружу.

    Ветрозащитные полосы
    Устройство легко снимаемых панелей для ограждения веранд, подъездов и балконов. Строительный кодекс Флориды требует, чтобы на них была этикетка, предписывающая домовладельцу снимать панели, когда скорость ветра достигает 75 миль в час.

    Ветровая нагрузка
    Сила, распространяемая на поверхность за счет движения воздуха. Строительный кодекс Флориды требует, чтобы номинальное расчетное давление (выраженное в фунтах на квадратный фут) соответствовало ветровым нагрузкам, с которыми может столкнуться окно или дверь.Ваш местный строительный отдел может помочь определить необходимое расчетное давление для вашего здания.

    Герметизация воздуха в вашем доме | Министерство энергетики

    • Нанять оценщика энергопотребления или другого эксперта по погодным условиям для проверки вашего дома на герметичность.
    • Герметик и уплотнитель дверей и окон, через которые проходит воздух.
    • Закупоривайте и герметизируйте утечки воздуха в местах, где водопровод, воздуховоды или электрическая проводка проходят через стены, пол, потолок и перекрытия над шкафами.
    • Установить прокладки из пенопласта за розеткой и щитками переключателей на стенах.
    • Осмотрите грязные пятна на любой визуальной изоляции на предмет утечек воздуха и плесени. Герметизируйте утечки с помощью аэрозольной пены низкой кратности, предназначенной для этой цели, и при необходимости установите гидроизоляцию дома.
    • Поищите грязные пятна на краске потолка и ковре, которые могут указывать на утечки воздуха во внутренних стыках стены / потолка и на балках стены / пола, и зашпаклевать их.
    • Замените окна с одним стеклом на более эффективные окна с двумя стеклами с низким коэффициентом излучения.См. Раздел Windows для получения дополнительной информации.
    • Используйте пенопластовый герметик для больших зазоров вокруг окон, плинтусов и других мест, где может просачиваться воздух.
    • Проверьте вентиляционное отверстие осушителя, чтобы убедиться, что оно не заблокировано. Это сэкономит электроэнергию и может предотвратить возгорание.
    • Заменить нижние части наружных дверей и пороги на те, у которых есть гибкие уплотнительные прокладки.
    • Держите заслонку дымохода плотно закрытой, когда она не используется.
    • Герметизируйте утечки воздуха вокруг дымоходов камина, печей и вентиляционных отверстий газовых водонагревателей с помощью огнестойких материалов, таких как листовой металл или гипсокартон, а также цементный герметик для печей.

    Дымоходы для камина сделаны из металла, и со временем повторное нагревание и охлаждение может вызвать деформацию или поломку металла, создавая канал для потери воздуха. Чтобы закрыть дымоход, когда он не используется, подумайте о надувном воздушном шаре для дымохода. Надувные воздушные шары дымохода помещаются под дымоходом камина, когда они не используются, сделаны из прочного пластика, их легко снимать и использовать повторно сотни раз. Если вы забудете снять воздушный шар перед тем, как развести огонь, воздушный шар автоматически сдувается в течение нескольких секунд после контакта с теплом.Достаточно способный мастер своими руками может создать недорогую многоразовую заглушку для камина, наполнив пластиковый мешок для мусора обрезками стекловолокна и засунув его в дымоход. Прикрепите прочный шнур с биркой, которая свешивается к камину, чтобы (1) напомнить вам, что дымоход заблокирован, и (2) обеспечить простой способ удаления заглушки. Если вы хотите сэкономить на каминах, замените их вставкой с сертификатом EPA, установленной сертифицированным профессионалом.

    Обратите внимание, что одно только воздушное уплотнение не устраняет необходимость в надлежащей изоляции для уменьшения теплового потока через ограждающую конструкцию здания.

    Должны ли все переносные кондиционеры выходить в окно?

    Мы тестировали лучшие портативные кондиционеры в течение пяти лет и выяснили все об универсальности и недостатках вентиляционных шлангов. Эти блоки переменного тока похожи на автономные тепловые насосы: они собирают тепло из комнаты и отправляют его куда-то еще через вытяжное отверстие. Но портативные кондиционеры не нуждаются в вентиляции через окно, если вы можете найти другой способ отвести тепло наружу. Ниже мы описали четыре других способа вентиляции портативного кондиционера.

    Общие советы по вентиляции переносных кондиционеров

    Двумя наиболее распространенными проблемами с переносными вентиляционными отверстиями для кондиционеров являются перекрученные шланги и протекающие уплотнения окон.

    Если вы обнаружите, что шланг переменного тока нагревается, убедитесь, что вы обеспечиваете кратчайший и самый прямой путь для прохождения воздуха. На фото выше показан пример шланга со слишком большим количеством изгибов. Даже если вам придется удлинить шланг, чтобы он стал прямее, изгибы улавливают больше тепла, чем длина.

    Вам также следует убедиться, что вы используете ленту из пеноматериала, прилагаемую к вашему кондиционеру, по краям кронштейна, чтобы обеспечить плотное прилегание, и проверьте вокруг вентиляционного отверстия на наличие сквозняков. Если вы не можете полностью закрыть окно за счет собственного давления на пену, вы также можете добавить съемную герметизирующую ленту или герметизирующую ленту для окон. Ознакомьтесь с нашим руководством по теплоизоляции окон, чтобы узнать о других способах предотвращения проникновения тепла.

    Нужно ли выходить на улицу?

    В переносном кондиционере для отвода тепла используется вентиляционный шланг, поэтому отвод тепла на улицу имеет смысл почти в каждом случае.Если тепло от вытяжного вентилятора может возвращаться через воздухозаборник кондиционера, вы зря тратите деньги.

    В большинстве случаев, когда вентиляция невозможна, вентилятор будет гораздо более эффективным способом распространения тепла внутри здания и обеспечения комфорта для людей. Смотрите наш обзор лучших башенных вентиляторов здесь.

    Однако, если у вас есть часть здания, которая сильно нагревается, и вы не можете выходить наружу, портативный кондиционер также может впитывать тепло из этой зоны и перемещать его в другое место внутри здания.

    Вы можете отводить тепло через воздуховоды здания для возврата холодного воздуха непосредственно в центральную систему охлаждения, но только до тех пор, пока в этой системе имеется достаточная мощность для его поглощения. Как правило, если ваша центральная система не может справиться с избыточным теплом в комнате, просто перенаправляя количество воздуха, выходящего из вентиляционных отверстий, большинство профессионалов в области HVAC предупреждают, что вы только усугубите ситуацию, добавив портативный компьютер.

    Самая распространенная причина использования портативного кондиционера без наружной вентиляции — охлаждение серверных стоек компьютеров — в этом случае эффективное снижение температуры в комнате не так важно, как продувка холодным воздухом непосредственно на самые горячие компоненты компьютера.

    Режим осушителя

    Если вам нужно запустить портативный кондиционер без какой-либо вытяжной вентиляционной трубы, установите его на работу в «сухом» режиме или в «осушающем» режиме и подсоедините садовый шланг к верхнему сливному отверстию, чтобы вы могли собирать конденсат. в ведре или сливе в полу. В обычных режимах охлаждения портативные кондиционеры испаряют собранную воду и отправляют ее наружу, но простая циркуляция влаги снова и снова является пустой тратой электроэнергии.

    Опции для вентиляции переносных кондиционеров

    Комплекты удлинителей для дверей патио

    Дверь патио работает так же, как раздвижное окно, но ни один из протестированных нами портативных кондиционеров не имеет достаточного количества кронштейнов, чтобы заполнить 78-дюймовую открывание двери патио.

    У вас есть несколько вариантов расширения оконного комплекта, поставляемого с вашим блоком:

    • Используйте картон, стеновой картон, фанеру или акриловые листы, чтобы сделать свой собственный заполнитель.
    • Купите полный комплект дверей патио, подобный этому
    • Купите дополнительные комплекты, чтобы получить дополнительные удлинители — обратите внимание, что для дверей патио вам придется купить более одного дополнительного комплекта, чтобы получить нужную высоту, и они дорогие

    Расширение DIY — это вариант, который будет выглядеть и работать лучше всего, если у вас есть материалы и инструменты для резки прямых кромок.Вы можете подумать, что не можете сделать что-то, что выглядело бы достаточно хорошо, чтобы сидеть у двери вашего патио все лето, но помните, что пластиковые детали, входящие в заводской комплект, довольно уродливы. Водонепроницаемые материалы важны, если вы думаете, что забудете снять скобу во время дождя.

    Покупка большего количества заводских комплектов окон означает, что все будет вместе с тем, что у вас есть, но эти комплекты трудно найти и они дороги. Убедитесь, что у вас достаточно деталей, прежде чем потратить более 30 долларов на дополнительные комплекты.

    Послепродажные комплекты дверей для террасы могут быть лучшим решением для некоторых людей, но найти тот, который точно подходит для шланга, который у вас есть, может быть невозможно. К счастью, заклеить воздуховод изолентой — простая регулировка.

    Что бы вы ни использовали, вы можете закрепить кронштейн в дверной коробке с помощью двусторонней ленты (или липкой ленты, если вы снимаете ее, чтобы запереть на ночь), чтобы она не упала каждый раз, когда вы нужно открыть дверь.

    Вы можете использовать дюбель, палку или купленную в магазине защитную решетку, чтобы держать дверь патио закрытой, хотя это не так надежно, как запертая дверь.

    Вентиляция через распашную дверь

    Случаи, когда вы можете удалить воздух из переносного кондиционера через дверь, нечасты, но их несколько.

    Если у вас есть внешняя дверь, но нет окон, герметизация двери пластиковыми листами может иметь больше смысла, чем просверливание отверстия в стене. Аналогичным случаем будет и гаражная дверь, и в некоторой степени ванная комната с вытяжным вентилятором.

    Если вы используете кондиционер только для того, чтобы справиться с сильным нагревом от чего-то вроде серверной стойки во внутренней комнате без окон, вентиляция через дверь может иметь смысл на короткое время.Каждый раз, когда вы выходите во внутреннее пространство, вы должны следить за температурой в помещении, куда вы отводите тепло, чтобы ничего не перегреть.

    Запечатать дверь с помощью пластиковой пленки и ленты несложно, но не существует готовых элегантных решений, позволяющих легко снимать эту пломбу и использовать ее повторно несколько раз в день. Если у вас металлическая дверь и рама, магниты, приклеенные к пластиковому листу, подойдут.

    Вентиляция через стену

    Если у вас есть возможность установить вентиляционное отверстие для осушителя с помощью пилы и дрели, вы можете использовать те же шаги для вентиляции портативного кондиционера через стену.Просто обратите внимание, что в большинстве портативных кондиционеров используются 6-дюймовые вентиляционные шланги, а вентиляционные фитинги осушителя обычно 4-дюймовые.

    Как и в случае с оконным комплектом, самая важная вещь в этой установке — обеспечить свободный путь для воздуха, а уплотнение должно быть плотным. К счастью, если проехать прямо через стену, вы сможете убрать большую часть изгиба выпускного шланга, что поможет повысить эффективность.

    Если вы настраиваете специальные вентиляционные отверстия для кондиционера с двумя шлангами, вам не нужно забирать воздух прямо рядом с вытяжным каналом или даже из той же стены.Просто помните, что преимущество наличия второго всасывающего шланга заключается в том, что прохладный воздух в помещении не используется для отвода тепла выхлопных газов. Если вы используете вентиляционные детали сушилки, убедитесь, что вы сняли одностороннюю заслонку и использовали какой-либо экран или сетку, чтобы предотвратить попадание вещей.

    Вентиляция через створчатые окна

    Если у вас есть открывающиеся или открывающиеся вручную окно вместо раздвижного окна, комплект, входящий в комплект портативного кондиционера, не закроет верх и низ этого отверстия.

    Как и в случае с распашной дверью, вы можете либо разрезать листы пластика, дерева или картона, чтобы заполнить эти зазоры, либо купить комплект виниловых уплотнителей на вторичном рынке, подобный этому.

    Преимущество покупки комплекта для этой цели заключается в том, что он сэкономит ваше время, и в нем есть вся необходимая липкая лента, чтобы упростить его удаление и повторную установку. Однако пластиковый кронштейн намного лучше выдержит вес двойных шлангов нашего любимого портативного кондиционера.

    Поделиться обзором

    Дэниел — канадский фермерский мальчик, выросший ботаником с литературным образованием и слишком большим количеством хобби, чтобы сосчитать.Он эмигрировал из Канады в Калифорнию в 2013 году и теперь постоянно пишет для Your Best Digs. Дэниел не извиняется за канадское правописание, серийные запятые и уничтожение дорогих дорожных кружек.

    Оконные форточки ПО 400 — официальный сайт ВЕНТС

    Оконный проветриватель ПО 400 — это воздухозаборник, предназначенный для постоянной вентиляции и непрерывной подачи воздуха в жилые и общественные помещения.Этот вентилятор подходит для установки в оконные рамы различного размера в квартирах, коттеджах и офисных помещениях.

    • Описание
    • Загрузки
    • Пример монтажа
    • Размеры

    Описание

    Описание

    Надлежащий воздухообмен — фундаментальная предпосылка комфорта для людей в современных жилых зданиях.В отличие от прежних времен, когда проектирование систем вентиляции основывалось на предположении, что наружный воздух поступает через многочисленные трещины в оконных рамах, сегодня большинство окон построены так, чтобы они были герметичными, что вынуждает искать другие решения. Оконный вентилятор — это пассивное устройство, которое обеспечивает естественный поток свежего воздуха через герметичные оконные рамы.

    Оконный проветриватель ПО 400 — это приточная установка непрерывного действия, предназначенная для подачи свежего воздуха в жилые и нежилые помещения.Такие вентиляторы можно встраивать в рамы различного размера в квартирах, частных домах и офисных зданиях. Блок приточного воздуха устраняет необходимость открывать окна, обеспечивая постоянный поток свежего воздуха, не создавая сквозняков и не допуская уличного шума. Благодаря специальной конструкции вентилятор очень удобен в использовании, а встроенный пылевой фильтр защищает воздух в помещении от загрязнений.

    ОБЕСПЕЧЕНИЕ ПРАВИЛЬНОГО ВОЗДУХООБМЕНА

    Следующий пример иллюстрирует вентиляцию квартиры в многоэтажном жилом доме.Системы механической вытяжной вентиляции с естественным притоком свежего воздуха рассчитаны на использование вытяжных вентиляторов, установленных на кухне и в ванной комнате. Свежий воздух подается во внутренние жилые помещения (то есть в спальню и гостиную) через вентиляторы оконной рамы. По мере того, как воздух загрязняется, он постепенно проникает в ванную и кухню через внутренние двери, а затем выводится наружу вытяжными вентиляторами.

    КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

    Вентилятор состоит из внешнего дефлектора, фильтра и регулируемой внутренней решетки
    .

    Наружный дефлектор предотвращает попадание воды в помещения и имеет москитную сетку
    для борьбы с насекомыми.

    Фильтр удаляет пыль и загрязнения из приточного воздуха, задерживает излишнюю влагу и частично блокирует уличный шум.

    Регулируемая внутренняя решетка позволяет изменять объем и направление потока приточного воздуха.

    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ФИЛЬТРА (3-4 РАЗ В ГОД)

    Грязные фильтры увеличивают сопротивление воздуха в системе и уменьшают объем приточного воздуха.Фильтры требуют чистки не реже 3-4 раз в год. Пылесос разрешен. После двух последовательных чисток фильтры необходимо заменить.

    РЕГУЛИРОВКА ИНТЕНСИВНОСТИ И НАПРАВЛЕНИЯ ПОТОКА ВОЗДУХА

    Вентилятор оснащен регулятором, позволяющим различные комбинации интенсивности и направления воздушного потока, чтобы создаваемый микроклимат обеспечивал максимальный комфорт для пассажиров.

    Максимальное открытое положение Открытая нижняя позиция Открытое положение Закрытая позиция
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Пример монтажа

    Пример монтажа

    ПО 400 устанавливается в верхней части оконной рамы.Каждый оконный проветриватель способен подавать до 20-40 м3 / ч.

    Интеграция вентилятора в оконную раму

    Размеры

    Размеры

    Конденсация и ваш дом

    Что такое конденсация?

    Конденсат — это вода, которая образуется на холодной поверхности при контакте с теплым влажным воздухом.В зависимости от атмосферных условий эта вода может выглядеть как туман, капли или иней. Чрезмерное количество конденсата может капать, стекать или отрицательно влиять на внешний вид и целостность окон. Это может привести к отслаиванию, разбуханию или гниению деревянных поверхностей, а металлические поверхности — к ржавчине или коррозии.

    Конденсат образуется на окне, когда теплый влажный воздух касается холодного стекла и компонентов рамы. Поскольку холодный воздух «удерживает» меньше влаги, чем теплый, на поверхности окна образуется вода. Поскольку окна являются видимым признаком этого явления, их обвиняют в проблемах с конденсацией.Напротив, правильный выбор оконной системы может помочь контролировать образование конденсата.

    Виниловые окна могут уменьшить конденсацию влаги

    Окна с виниловыми рамами и створками помогают уменьшить образование конденсата. По сравнению с обычными алюминиевыми оконными системами, температура внутренней поверхности ваших окон будет выше из-за естественных изоляционных свойств винила. Воздух, непосредственно окружающий окно, будет иметь более высокую температуру, что позволит удерживать повышенное количество водяного пара.То же самое верно и при сравнении стеклопакетов с одинарными стеклопакетами. Внутренняя поверхность системы стеклопакетов удерживает больше воды, что снижает ее количество на поверхности окна. Объедините эти характеристики с общими преимуществами виниловых окон, и вы легко поймете, почему оконные и дверные системы из винила стали настолько популярными.
