Плавающий пол своими руками. Устройство плавающего пола

Существует несколько систем, попадающих под данное определение. Это связано с большим разнообразием строительных материалов. Но если разобраться, то главная особенность всех видов плавающих полов – отсутствие жесткой фиксации с основанием. Конструкция плавающих полов представляет собой многослойный пирог из различных по назначению материалов, которые образовывают единую конструкцию.

Содержание:

  1. Преимущества плавающего пола
  2. Конструкции плавающих полов
  3. Плавающий пол технология
  4. Советы



Преимущества плавающего пола



Для чего создают сложные по конструкции плавающие полы, если уже есть проверенная временем бетонная стяжка?

В первую очередь это связано с высокими звукоизоляционными свойствами. Этому способствует независимое положение напольного покрытия по отношению к основанию и стенам.

Не менее важным является и возможность сделать в нем хорошую теплоизоляцию. Особенно это актуально для первых этажей.

Третьим преимуществом служит простота монтажа (в случае если используется сухая стяжка или при установке сборного пола)

Кроме перечисленных достоинств, можно выделить еще несколько:

  • многослойность плавающей стяжки пола обеспечивает прочность и жесткость конструкции;
  • хорошая тепло- и звукоизоляция;
  • эффект амортизации, что положительно сказывается на опорно-двигательном аппарате;
  • простота в уходе.



Большинство жителей многоэтажных домов страдают от ударного шума. Он возникает при быстрой ходьбе, прыжках, от перестановки тяжелой мебели и т.д. Межэтажные перекрытия из бетонных плит не в состоянии поглотить его. Наилучшим вариантом будет монтаж плавающего пола, который способен улучшить показатели звукоизоляции квартиры почти на 50%.

Специального ухода во время эксплуатации он не потребует.

Его моют, пылесосят и протирают, как и любое другое напольное покрытие.



Конструкции плавающих полов



Всего существует несколько основных видов: сборный, пробковый, бетонный и сухая стяжка.  Рассмотрим более подробно каждый из них.



Сборный плавающий пол

К данному виду относятся полы из ламината, шпунтованной доски, а также паркет, поэтому его еще называют деревянный плавающий пол.  Перед тем как приступить к его монтажу, материалы должны некоторое время полежать в помещении, в котором будут укладываться.

Одним из важнейших условий качественного пола является ровность основания. Если на нем есть незначительные царапины, сколы или любые другие мелкие изъяны – это не страшно. Но если основание имеет существенные неровности, то срок его службы резко сократится.

Проверяют ровность при помощи двухметровой рейки или правила. Приложив рейку к полу, можно увидеть, образовался ли просвет.



Плавающий пробковый пол

Для него применяются многослойные панели, верхний слой которых выполнен из натуральной пробки. Каждая такая панель обладает своим неповторимым рисунком. Они не имеют крепления с основанием, а только соединяются между собой с помощью системы «паз-гребень», стыки которых обработаны влагостойким клеем. При необходимости их легко демонтировать и переложить в другом месте.



Сухая стяжка

Представляет собой создание основы для финишного напольного покрытия. Она должны иметь хорошие звуко- и теплоизоляционные  свойства. Поэтому выбирать материал для нее нужно в зависимости от необходимых целей. Так, для хорошей звукоизоляции следует остановить свой выбор на минеральной вате, которая имеет наивысший индекс снижения уровня шума. А с задачей утепления хорошо справится пенопласт.



Бетонный плавающий пол

Он наиболее прочный из всех видов плавающих полов. Поэтому его часто применяют там, где существуют большие нагрузки на пол: в складских и промышленных помещениях. Но и в частных домах он не редкость, поскольку надежен и долговечен.

Он состоит из:

  • ровного основания;
  • теплоизоляционного материала;
  • гидроизоляции;
  • стяжки;
  • изоляционной ленты.

При укладке такого пола на первом этаже, необходимо уложить гидроизоляционный материал. Помимо этого, по всему контуру помещения, монтируется кромочная изолирующая лента. Стяжка заливается из качественного бетона с использованием армирующей металлической сетки.

Данный вид пола будет нуждаться в установке отопительных контуров. Не важно, будет ли это водяной теплый пол или электрический, главное, что он должен быть.



Плавающий пол технология



Конструкция плавающего пола состоит из 3-ех основных слоев.

Основание. Главное условие – оно должно быть жестким. Это может быть бетонная стяжка, железобетонное перекрытие или деревянные полы.

Подкладочный слой. Это изолон, пенопласт, керамзит или минеральная вата. Тип подложки выбирается не только исходя из технических характеристик материала, но и исходя из качества жесткого основания. Для ровного основания подойдут листы пенопласта, изолона, фольгоизолона или линолеума. Если же имеются существенные неровности, то их исправить можно с помощью керамзита. Но при его применении рекомендуется между слоем керамзита и основанием проложить изолон или любой другой паронепроницаемый материал.

Настил. Это верхнее напольное покрытие, элементы которого крепятся только друг с другом. При его укладке, независимо от материала, необходимо оставить зазор по всему периметру, между ним и стеной в 10-15 мм.



Как сделать сборный плавающий пол своими руками



Перед тем, как сделать плавающий пол, надо выровнять основание. Для укладки ламината или шпунтованной доски нет необходимости делать бетонную стяжку. Вполне достаточно, чтобы он не имел перепадов и других неровностей. Допускается его укладка на старое напольное покрытие, лишь бы оно было ровным. Рассмотрим его укладку на примере ламината.

В качестве подложки можно использовать изолон или тонкую рулонную пробку. Из инструментов пригодится: рулетка, молоток, карандаш, пила по металлу или электролобзик.

Все доски крепятся с четырех сторон между собой по системе «паз-гребень» при помощи молотка. Начинать укладывать можно с любой стороны, но таким образом, чтобы панели располагались перпендикулярно к окну, в этом случае стыки будут малозаметны. На подготовленное основание в один ряд укладывается подложка, на нее, вдоль стены, кладется ряд ламинатных досок. При этом не надо забывать о зазоре между ними и стеной. Все доски подгоняются молотком, главное не переусердствовать и стучать аккуратно. В конце ряда доска обрезается до нужного размера. Все последующие ряды укладываются в шахматном порядке. В конце устанавливаются плинтуса с кабель каналами.



Как сделать пробковый плавающий пол



Плавающие полы из пробковых панелей можно монтировать на уже существующий линолеум или ковролин. Но только если их поверхность идеально ровная. В этом случае достаточно будет лишь демонтировать плинтус.

Если укладка производится на бетонную стяжку, она должна быть ровной, сухой и чистой. Далее на нее укладывается тонкая подложка, расстояние между полосками которой должно составлять 1-2см. Также между ней и стенами оставляется расстояние в 1-2 см.

Пробка является гигроскопичным материалом, поэтому необходим слой гидроизоляционного материала (пароизоляционная или полиэтиленовая пленка, изолон). Гидроизоляция обязательно должна заходить и на стены помещения на высоту 5-10 см.

Желательно, чтобы пробковые панели были ориентированы по направлению солнечных лучей. Укладка производится справа налево, в этом случае гребень окажется направленным к стене, а паз внутрь помещения. Таким образом, монтируется весь первый ряд вдоль стены. Следует заранее рассчитать, чтобы длина последней панели не была меньше 20 см. Новый ряд можно начинать с остатка последней панели предыдущего ряда. Во время монтажа стыки не должны совпадать друг с другом.

После того как пол уложен, в течении недели на него не рекомендуется ставить тяжелые предметы.



Как сделать сухую стяжку



Данный вид выравнивания пола наиболее распространен. Главным образом это обусловлено простотой монтажа и невысокой стоимостью материалов. После ее установки не требуется выделять время на просушку, а можно сразу приступать к финишным работам.

Также, в отличие от бетонной стяжки, она имеет небольшой вес и может применяться без нагрузки на несущие конструкции здания. Единственным ее недостатком является низкая влагостойкость, но с этой проблемой можно справиться с помощью качественных гидроизоляционных материалов.

Чаще всего сухая стяжка состоит из двух основных слоев: сухая засыпка и листовой материал, который закрывает ее. В качестве засыпки применяется кремнеземный или кварцевый песок, перлитовый песок или керамзит.

Данный этап не только выравнивает пол, но и создает хорошую звуко- и теплоизоляцию.

Сверху на нее крепится листовой материал, для которого подойдет ГВЛ, ДСП, фанера и другие листовые материалы.

Для пароизоляции между засыпкой и основанием укладывается полиэтиленовая пленка с нахлестом на стены. Стыки следует проклеить армированным скотчем.

Затем делается звукоизоляция. Для этого, по периметру всех стен прокладывается полоска из минеральной ваты, изолона или пенопласта толщиной 0.5-1 см.

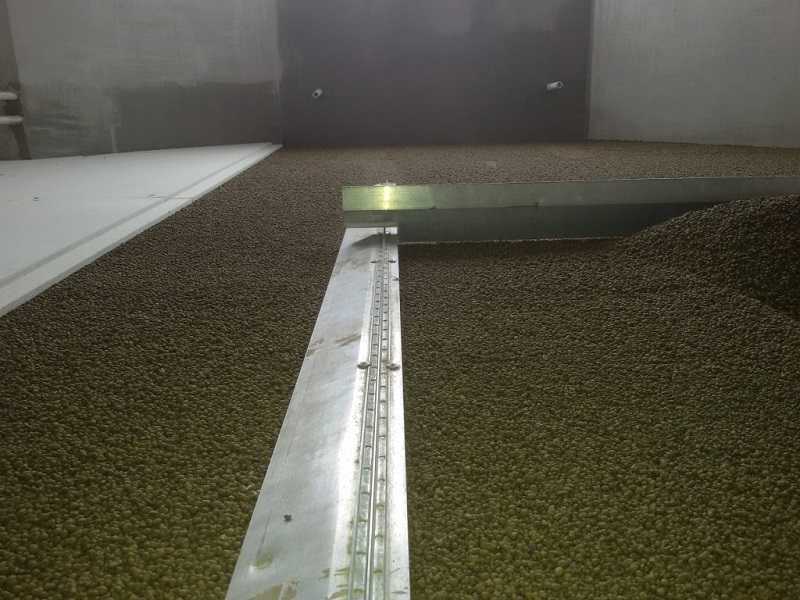

Засыпка осуществляется по маякам, которые в дальнейшем убирают. Она равномерно распределяется по полу и тщательно утрамбовывается. Целесообразно засыпать небольшими участками, чтобы избежать возможности дальнейшего искривления напольного покрытия из-за неравномерной осадки.

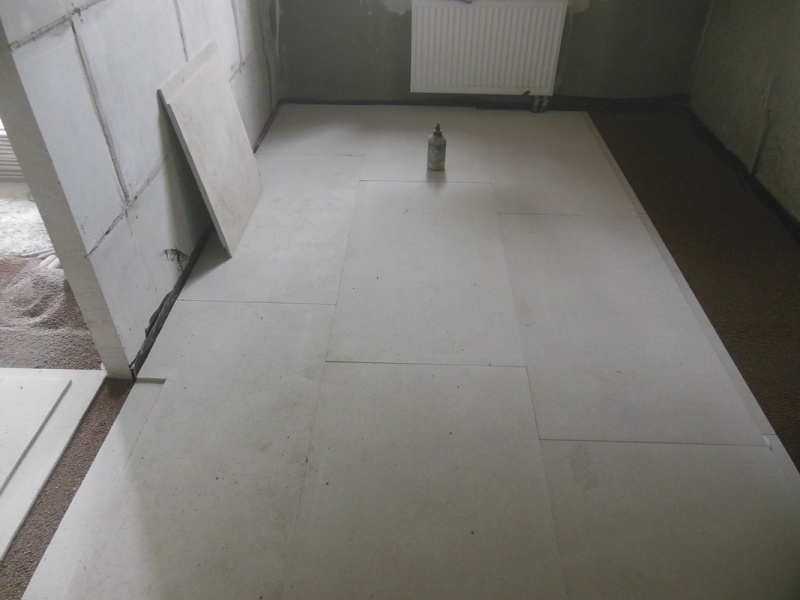

По поверхности укладывается листовой материал в шахматном порядке. Между собой листы крепятся при помощи саморезов.



Как сделать бетонный плавающий пол

Его делают как в частных домах, или квартирах, так и в производственных и складских помещениях. Он устойчив к перепадам температур, прочен и долговечен, а также имеет хорошие звуко- и теплоизоляционные свойства.

Сделать его можно и самостоятельно, в этом случае цена плавающего пола будет значительно ниже.

Если пол монтируется на первом этаже дома или в промышленных помещениях, то необходимо уложить гидроизоляционный материал, который монтируется на теплоизоляцию: пенопласт, сухую засыпку, пенополистирол или минеральную вату.

Когда все изолирующие материалы уложены, по периметру помещения крепится контурная лента, которая предотвратит касание стен с конструкцией пола.

После того как лента установлена, начинается заливка. Для этого применяется бетонный раствор. Чем выше марка бетона, тем качественнее получится стяжка. Заливка производится по заранее выставленным маякам с использованием арматуры или армирующей сетки.

После заливки, бетонному полу надо дать время на просушку.



Советы



  • Укладывать плавающий пол желательно при комнатной температуре и в сухих условиях.
  • Нельзя его дополнительно скреплять шурупами, гвоздями или клеем.
  • Если настилается сборный пол, перед началом монтажа сборные панели должны некоторое время полежать нераспечатанными при комнатной температуре.
  • Укладка производится строго перпендикулярно к окнам и с зазором между стенами.
  • После установки надо дать полу постоять в течении 6-ти часов, и только потом устанавливать плинтуса.

Секреты плавающего пола

Плавающий пол представляет собой слоеный пирог, в котором присутствуют разные по свойствам и назначению материалы, действующие в связке. Главная особенность, присущая всем видам плавающих полов – отсутствие жесткой связи с основанием, плитами перекрытия и стенами. Это позволяет полностью исключить влияние процессов диффузии и усадки конструкции здания на целостность структуры пола.

Строение плавающего пола (многослойной конструкции, лежащей между плитным перекрытием и напольным покрытием) определяет то, насколько он будет теплым, прочным, шумогасящим, красивым и долговечным.

Преимущества плавающих полов (и отличия от традиционной стяжки):
— высокие звукоизоляционные свойства, которые обеспечивает независимое положение относительно основания и стен.
— теплоизоляция, благодаря возможности размещения в системе утепляющих материалов.
— простой способ монтажа сборных полов и сухих стяжек – удобный, без грязных и мокрых процессов.

Для любых видов половых покрытий, использующих технологию «плавающий пол», обязательно применение изолирующего слоя, обеспечивающего исключение контакта основания с самим покрытием. Подложка может быть изготовлена из вспененного полиуретана, полиэтилена, прессованной древесной пыли, прессованной крошки коры пробкового дерева.

Совет руководителя студии

Создайте интерьер своей мечты с дизайнерами нашей студии

Каждый наш проект отражает потребности, вкус и образ жизни нашего клиента

Рассчитать стоимость

Различают три вида плавающих полов: сборные плавающие покрытия, сухие стяжки, бетонные плавающие полы.

К сборным плавающим покрытиям относятся полы из ламината, сборные паркеты, полы из шпунтованной доски и пр. Укладываются на ровное, подготовленное основание через подложку, в качестве которой может выступать эластичный пенополиэтилен с равномерной закрытой структурой ячеек или пенополистирольные и целлюлозные листовые материалы. Изоляционный материал достаточно тонкий 2-5 мм. Звукоизолирующий и теплоизолирующий эффекты от его применения минимальны, его используют как прокладку. Элементы пола скреплены только между собой и свободно лежат на полу. Покрытие укладывается с отступом от стены около 10мм. Зазор нужен для того, чтобы расширяясь под воздействием температуры, покрытие не упиралось в стену и не вспучивалось. Основание должно быть идеально ровным, от этого зависит срок службы пола.

Сухая стяжка нужна для создания основы, по которой настилают финишные покрытия, в том числе и сборные. Кроме того, создаваемая основа должна обладать тепло и звукоизоляционными свойствами. Для звукоизоляции стоит выбрать минераловатный материал, обладающий высоким индексом снижения уровня ударного шума (при толщине 20 мм – 46,5 дБ). Для утепления подойдет пенопласт (0,033 – 0,037 Вт/(м*К)).

Для устройства сухой стяжки на бетонное основание укладывается засыпка. Если снизу сырое или холодное помещение, предварительно укладывают паробарьер. Засыпка трамбуется и по маякам выравнивается в уровень. По контуру помещения, вдоль стены крепится кромочная лента – полоса минераловатного утеплителя толщиной 20 мм. Ширина полосы должна быть с некоторым запасом, лишнее срезается после укладки верхнего слоя. Дальше укладываются плиты ГВЛВ в два слоя, с отступом от стены 10мм. Слои проклеиваются между собой ПВА. Стыки слоев не должны совпадать, поэтому плиты второго слоя укладывают со сдвигом в сторону на пол плиты. Затем покрытие дополнительно прошивают саморезами. Основное преимущество такого способа – малая толщина всего пирога.

Чтобы усилить теплоизолирующие свойства пола, можно использовать дополнительный слой пенопласта. Это может быть обычный или экструдированный пенополистирол плотности 35 кг/м3. Выбирая толщину пенопласта, кроме теплоизоляционных качеств, нужно учитывать, что каждый дополнительный плюс к увеличению теплоизоляции, одновременно «крадет» высоту комнаты. Рассчитывать толщину слоя нужно отдельно в каждом случае, исходя из имеющихся условий. Если под полом бетон и земля, лучше применить пенопласт от 60 мм толщиной и более. Если есть цокольный этаж, достаточно 30 мм.

При устройстве таких полов важна максимально возможная плотность укладки засыпки, это обеспечит долговременную эксплуатацию.

Все полы монтируются “всухую”, без применения бетона, растворов и других влагосодержащих веществ. Оправдано их применение в помещениях на этажах, когда снизу уже сделан ремонт и есть риск испортить его избыточной влагой обычной стяжки. Кроме того, весь пирог участвует в звукопоглощении, в отличие от бетонных плавающих полов. К эксплуатации можно приступать сразу же, не ожидая застывания, как в бетонных вариантах.

Бетонный плавающий пол применяют, когда нужна прочная поверхность пола. Например, в помещениях, где предполагаются сильные нагрузки на пол: гаражах, складах, капитальных жилых домах. Такой пол более долговечен.

Изолирующий материал укладывается на бетонное основание. На нижних этажах дополнительно применяют гидроизоляционные материалы. По контуру помещения закрепляют кромочную изолирующую ленту, по маякам заливают стяжку из бетона с армированием металлической сеткой.

Бетонный плавающий пол устраивают и в тех случаях, когда требуется хорошая теплопроводность верхнего слоя пирога. Такие условия нужны при использовании встроенных в пол отопительных контуров. Они могут быть электрическими или гидронаполненными, но в любом случае нужна хорошая теплопроводность верхнего слоя системы, иначе эффективность такого пола сильно пострадает. Одновременно требуется низкая теплопроводность изоляционного слоя (минвата, или пенопласт), чтобы отсечь потери тепла вниз. С этой задачей справляются бетонные плавающие полы.

Если на основании есть неровности, можно применить выравнивающий слой засыпки. Важно обратить внимание на качество бетона и армировки. Плита будет испытывать механические нагрузки, нагреваться и остывать. Если применяется засыпка, её плотность должна быть максимальной, иначе пол со временем просядет.

Как сделать плавающий пол самому

В наше время многие люди предпочитают делать ремонт своими руками. Это дает им возможность не только существенно сэкономить на работниках, но быть уверенными на сто процентов в качестве выполненной работе.

Эта статья написана, с целью помочь всем в укладке плавающего пола, который стал популярен не так давно.

Благодаря тому, что помимо уникальности плавающий пол имеет такие преимущества как возможность качественного проведения пароизоляции, звукоизоляции и теплоизоляции, он еще и является экологически чистым. Также главной особенностью в конструкции такого пола является то, что настил не крепиться к основанию пола, а создает иллюзию, что он как бы плавает на специальном подкладочном слое.

Для того чтобы положить плавающий пол, вам понадобится три главных и основных элемента: жесткое основание, подкладочный слой и настил.

В качестве жесткого основания могут выступить фанерные полы, железобетонное покрытие или стяжка.

Что касается подкладочного слоя, то здесь на ваш выбор: пенопласт, подкладка под ламинат или керамзит. Цель подкладочного слоя состоит в выравнивании пола, а также его тепло, звуко и пароизоляции.

И последняя самая верхняя часть пола – это настил. Он также может быть выполнен из различных материалов и сочетаться с различными подкладочными слоями. Основное правило при кладке настила это соблюдение зазора со стеной в 10-15 мм по всему периметру.

Плавающий пол настилается без использования гвоздей при комнатной температуре и сухих условиях в помещении.

Итак, рассмотрим процесс настилки плавающего пола с использование фольгоизолона из шпунтованных досок.

Как и при кладке ламината, наш материал должен полежать в течении 2-3 дней нераспечатанным в комнате, ведь после его распечатки он должен быть настелен немедленно. Главное правило – сухое основание для плавающего пола.

Первым действием при кладке пола станет прокладка материалов, которые защитят ваш дом от звуков, а также обеспечат вам тепло под ногами. Поэтому на основное покрытие, в нашем случае это бетон мы выстилаем листы фольгоизолона внахлест на стену с расстоянием 10-15 см. Следующим слоем выстилаем пол паронепроницаемой фольгой.

После подготовки основания и подкладочного слоя можно приступить к монтажу настила. В нашем случае в качестве настила мы используем шпунтованные доски, по периметру которых находятся гребни и пазы, служащие для соединения. Для склеивания досок нам также понадобится клей, который нужно нанести на верхнюю часть паза доски, а затем прижать к ней другую часть пола. Клей из швов должен подсохнуть в течении 10-15 минут, после чего его можно удалить шпателем.

Плавающий пол настилается также как и ламинат, по направлению солнечных лучей, с учетом зазоров у стен. Для зазоров вам пригодятся деревянные бруски 10-15 мм, которые необходимо разместить у стен.

После расположения первого ряда, который настилается пазом к стенке, склеиваем три ряда досок и зажимаем их специальными монтажными тисками и оставляем сохнуть на 1 час. Ровность склейки пола можно проверить с помощью рейки или обычной натянутой веревки. Затем можно смело настилать все последующие ряды.

Спустя несколько часов после склейки всех рядов, можно удалить бруски у стен.

Не стоит ходить и ставить на пол тяжелые вещи на протяжении одних суток, пока сохнет клей. Для устранения зазоров между стенами и настилом используйте плинтуса, которые крепятся к стене.

Удачного вам настила плавающего пола и успехов во всех делах!

конструкция и устройство. Конструкция и устройство плавающего пола

Относительно новой технологией создания прочной, надежной и ровной основы для укладки финишного напольного покрытия на сегодняшний день выступает конструкция плавающего пола. Ряд преимущественных особенностей и простота монтажа способствуют повсеместному применению этой технологии при строительстве, а также ремонте зданий жилого и коммерческого типа.

Преимущества/недостатки плавающего пола

Популярность устройства плавающего пола во многом обусловлена его преимуществами перед другими типами чернового покрытия, среди которых:

  • высокая прочность пола, обусловленная многослойностью конструкции;
  • высокие показатели звукоизоляции ввиду отсутствия фиксации к стенам и основанию здания;
  • финишное покрытие не деформируется в процессе усадки либо диффузии вследствие наличия деформационного шва из плотного утеплителя;
  • неизменность конструкции пола при значительных температурных колебаниях, вызванных устройством системы теплый пол;
  • равномерность распределения нагрузки в процессе эксплуатации;
  • отсутствие скрипа, обусловленное отсутствием креплений, которые через непродолжительный период времени ослабевают и приходят в негодность;
  • простота и высокая скорость монтажа ввиду отсутствия трудоемких работ;
  • длительность эксплуатации.

Конечно, как и любое сооружение, плавающий пол имеет один существенный недостаток — уменьшение высоты помещения. В связи с этим обстоятельством, производить монтаж пола лучше при проведении капитального ремонта.

Таким образом, масса преимуществ значительно перевешивает единственный минус конструкции, что вполне объясняет многообещающую заинтересованность населения в устройстве плавающего пола.

Структура плавающего пола

В большинстве случаев, плавающий пол создается в виде многослойной конструкции, включающей:

  • пароизоляцию;
  • утеплитель, одновременно выполняющий функции звукопоглощения;
  • гидроизоляцию;
  • верхний слой пола, который способствует окончательному выравниванию поверхности для укладки на него напольного покрытия, обеспечивая при этом дополнительную изоляцию. Выполняется верхний слой посредством бетонной стяжки, фанеры, ДСП, листов из гипсоволокна и прочих материалов. Главное, чтобы материал был достаточно прочен и способен выдержать вес мебели, людей в ходе эксплуатации.

Конструкция пола далеко не случайно названа плавающей, ведь главной ее особенностью является отсутствие какой-либо жесткой связки по отношению к несущим элементам помещения. При монтаже пола исключается любая фиксация материалов с применением гвоздей, саморезов, клея и других крепежных приспособлений к стенам и основанию. При этом между собой материалы могут скрепляться любым способом. Несмотря на отсутствие крепежных элементов, плавающий пол обладает достаточной прочностью, чтобы выдерживать большие нагрузки, характерные даже для производственных помещений.

В настоящее время для изготовления плавающей конструкции используется довольно широкий ассортимент строительных материалов, отличающихся свойствами и назначением. В связи с этим, структура пола во многом зависит от комбинации определенного вида материалов, образуя многообразие подвидов этой новой технологии.

Типы плавающего пола

Окончательный вариант многослойной конструкции формируется и корректируется в каждом конкретном случае индивидуально, исходя из типа используемых материалов и желаемых итоговых результатов относительно показателей шумо- и теплоизоляции.

Ввиду многообразия строительных материалов и вариантов их комбинирования, плавающая конструкция устраивается путем:

  • бетонной стяжки – создается в тех случаях, когда необходима высокая прочность пола, подвергающаяся большим нагрузкам. Это наиболее долговечная конструкция из всех видов. Бетонный плавающий пол характеризуется высокими показателями тепло- и шумоизоляции, а также устойчивостью к температурным колебаниям. При этом прочность стяжки во многом определяется качеством и маркой бетона. Главным минусом такой конструкции является необходимость в тщательной просушке верхнего слоя;

  • сухой стяжки — применяется для выравнивания поверхности с целью последующей укладки сборного типа пола. При создании плавающей стяжки пола главное – получить засыпку из керамзита, кварцевого или перлитового песка максимально возможной плотности, влияющей на долговечность всей конструкции. От бетонного пола сухая стяжка отличается небольшой нагрузкой на перекрытие, отсутствием времени на просушку, что позволяет сразу приступать к монтажу финишного покрытия. Характерным минусом сухой стяжки выступает плохая влагоустойчивость. Однако эта проблема решается путем применения в конструкции гидроизоляционного материала высокого качества. Наиболее простым вариантом из этой категории выступают плавающие полы, конструкция которых состоит лишь из засыпки, гидроизоляции и листового материала (фанеры, гипсоволоконных плит, ДСП) без применения рулонного утеплителя. Упрощенный вариант идеален в случаях, когда необходимо обойтись устройством пола без значительного сокращения высоты помещения;

  • сборного покрытия — представлен плавающим деревянным полом в виде шпунтованной доски, ламината, паркета. Монтаж элементов такого типа покрытия производится посредством замкового соединения, клея либо по технологии «шип-паз». При этом сборное покрытие укладывается на специальную подложку без создания многослойной конструкции. Такая имитация плавающего пола больше подходит при наличии идеально ровного основания, поскольку от качества подготовленного основания зависит эксплуатационный срок самого покрытия, а также при незначительном уровне шума, который предстоит снизить. Из всех покрытий сборного типа наиболее эффективной шумо- и теплоизоляцией обладает пробковый плавающий пол. В целом, сборный пол характеризуется простотой и быстротой монтажа, очень малой нагрузкой на несущее основание и невысокой стоимостью. Однако в плане звукоизоляции значительно уступает другим видам плавающего пола.

Таким образом, каждому виду плавающего пола присуща отличная от других технология изготовления, а также участвующие в этом процессе материалы.

Технология создания плавающего пола

Наряду с разнообразием видов и структур конструкции, единой технологии создания плавающих полов не существует. Это обусловлено многообразием оснований, на которые производится монтаж пола, и материалами, идущими на его изготовление.

Вне зависимости от выбранного типа устраиваемого пола, сначала необходимо подготовить основание, выполнив следующие операции:

  • демонтировать старое покрытие;
  • заделать глубокие трещины цементным раствором;
  • избавиться от выступающих из основания элементов с помощью болгарки или других инструментов;
  • очистить поверхность от скопившегося мусора и пыли.

Этапы проведения работ по созданию плавающего пола своими руками зависят от типа выбранной конструкции.

Бетонная стяжка пола

При создании бетонного плавающего пола, технология работ во многом аналогична операциям по устройству пола на цементно-песчаной стяжке:

  • укладка пароизоляционного материала производится так, чтобы края пленки заходили на стену, на высоту предполагаемого уровня пола. Если ширина материала меньше ширины помещения, то состыковка швов осуществляется внахлест на 15-20 см, после чего стыки проклеиваются скотчем;
  • поверх пароизоляции размещается минеральная вата либо пенопласт с отступом от стен в 1 см;
  • образовавшиеся между стенами и утеплителем зазоры заполняются тем же утеплителем на высоту, чуть превышающую уровень готового пола. Если излишки утеплителя при установке плинтуса будут мешаться, их всегда можно подрезать;
  • укладка полиэтиленовой пленки осуществляется аналогично пароизоляции;
  • для повышения прочностных характеристик всей конструкции желательно использовать армированную сетку, которая предварительно размещается над утеплителем, на высоту 1-2 см, после чего производится заливка пола стяжкой на толщину 6-8 см. Для равномерного высыхания слоя стяжки, по прошествии суток, поверхность необходимо смочить водой и накрыть целлофаном, оставив так до полного высыхания.

Укладка финишного покрытия, так же, как и все слои конструкции, производится с зазором в 1 см через 14-20 дней, необходимых для полного отвердения стяжки.

Плинтуса крепятся только к стене в целях предотвращения мостиков передачи звука. При этом от пола до нижнего края плинтуса должно также оставаться свободное пространство 1-2 мм. По окончании работ этот зазор замазывается силиконовым герметиком.

Сухая стяжка пола

В большинстве случаев, сухая стяжка включает 3 слоя:

  • пароизоляция – укладывается только на основание, без загибания концов пленки на стену;
  • демпфирующая полоса из минеральной ваты или пенопласта толщиной до 1 см – устанавливается по всему периметру помещения;
  • засыпка из керамзита либо песка – разравнивается при помощи правила ровным слоем по предварительно намеченному уровню;
  • ДСП, фанера, гипсоволоконные листы – размещаются поверх засыпки в 2 слоя. При этом второй слой ложится перпендикулярно расположению листов первого слоя, чтобы перекрыть состыковочные швы. Между собой плиты соединяются посредством клеевых составов, предназначенных для гипсоволокна.

В итоге получается идеально ровная и тонкая, но при этом прочная поверхность, готовая для укладки финишного напольного покрытия и последующей установки плинтуса, как при устройстве бетонной стяжки плавающего пола.

Это самый простой вариант устройства плавающей конструкции пола. Кроме указанных выше слоев, поверх засыпки дополнительно может быть размещен пенопласт либо минеральная вата, в несколько раз увеличивающие как тепло-, звукоизоляцию, так и прочностные свойства пола.

Сборные покрытия

Монтаж сборных покрытий выполняется либо на специальную эластичную подложку в виде вспененного полиэтилена, либо поверх пола, выполненного с применением технологии плавающего пола по сухой стяжке.

Таким образом, все типы плавающего пола в той или иной степени отличаются друг от друга по многим критериям. Однако при устройстве бетонного плавающего пола звукоизоляция достигает 50%, в то время как монтаж пола с использованием сухой стяжки или сборного покрытия не позволяет перешагнуть предел в 25%. Исходя из вышеизложенного, выбор определенного типа конструкции зависит от ряда факторов, во многом определяемых назначением и нагрузкой на монтируемую поверхность.

Стяжка СНиП 2.03.13-88 «Полы» ГОСТ на полусухую стяжку

Плавающая стяжка — не буквальный термин, плавающая  отделена от основания в самом простом исполнении служит полиэтиленовая плёнка. По такому принципу выполняется предоставляемая нами услуга по технологии полусухая стяжка по немецкой технологии. Целью создания такой конструкции служит предотвратить сцепление раствора с поверхностью, отсутствие адгезии, плавающая стяжка независима, устойчива к колебаниям основания и соприкасающийся стенами. Отсутствие прямого контакта с поверхностью, т.е.при подвижках (здания, дома, постройки), резкой смены температуры, влажности, сохраняет целостность структуры  от трещин. Плавающая  выполняется так же в конструкциях теплоизоляции (водяной тёплый пол), шумоизоляции  на материалы (эппс) полистирол, пенопласт, минеральные плиты, керамзит, вспененный полиэтилен, и др. Приведённый перечень возможных материалов работает так же и для облегчения веса «пирога»  и существенно уменьшают нагрузку на перекрытия.

Обычная стяжка (классическая жидкая). Наиболее распространённый вариант устройства. Обычная жидкая  это цементно-песчаная смесь, укладывается на плиты перекрытия, монолит, без подстилающих слоёв.
К такому методу так же можно отнести и «наливные полы» из самонивилирующихся смесей. Этот метод лучше применять где уже имеется поверхность с отклонениями в плоскости, перепады, либо где стоит задача поднять уровень пола на небольшую толщину до 2-2.5 см. Выравнивать пол «наливным полом» более 1. 5 см. лучше при помощи установленных маячков и стягивать правилом по методу обычной жидкой, поскольку в идеально ровный горизонт самонивелирующие смеси не выравниваются сами по себе.

Сборная конструкция — это метод устройства  из элементов, деталей методом сборки, без мокрых процессов. Сборные полы выполняют из обрешётки несущего жесткого каркаса по лагам, насыпные полы по технологии Кнауф с мелкой фракции керамзит подсыпкой и ГВЛ листов называемые Кнауф-Суперпол. Сборные полы фальшпол, выравнивание пола в уровень и подъём на высоту достигается регулируемыми по высоте крепежом,опорами-шпильками. Во всех сборных полах плоскость создают материалы как OSB, ЦСП плиты, доски, ДСП и др.

Что такое плавающий пол? |

29.02.2016 profipol_dp 1 892 просмотра

Содержание статьи:

Что такое плавающий пол и плавающая стяжка?

Плавающий пол

Плавающий пол — это система устройства пола, при которой отсутствует жесткая связь между основанием и самим полом.

Примеры плавающего пола
  • стяжка, лежащая на любой подложке или подсыпке
  • ламинат, лежащий на подложке
  • сухая стяжка Кнауф (два слоя ГВЛ на подсыпке из керамзита)

Т.е. нужно понять, что сам принцип разделения чистового пола и основания автоматически является устройством плавающего пола.

Популярность данного термина стала расти сравнительно недавно, хотя он, как и сама технология, существует очень давно.

Поэтому, если услышите от кого-нибудь, что плавающий пол (или плавающая стяжка) — это новая технология, смело можете сказать ему, что он (мягко говоря) некомпетентен в данном вопросе.

Кстати, наилучшей звукоизоляции пола можно добиться только при использовании принципа плавающих полов: масса-пружина-масса, где пружина — это пористый материал, который гасит вибрации (например, минеральная вата), а массы — это стяжка и плита перекрытия.

Плавающая стяжка

Таким образом, плавающая стяжка — это стяжка, не связанная жестко с основанием и стенами, т. е. разделенная с ними какой-нибудь подложкой.

Плавающая стяжка в разрезе

  1. плита перекрытия (бетонное основание)
  2. подложка / подсыпка
  3. демпферная лента
  4. стяжка пола

Еще 10 вариантов (разрезов) «пирога» пола можно увидеть в этой статье.

Примеры плавающих стяжек

Любая стяжка лежащая на любой подложке или подсыпке является плавающей:

  • на пенопласте/пенополистироле (ПСБ/ЭППС)
  • на вате (минеральная/каменная)
  • на полиэтиленовой пленке
  • на пенополиэтилене (изолон/пенофол/фольгоизол)
  • на подсыпке (граншлак/песок/керамзит)

Толщина плавающей стяжки

Минимальная толщина плавающей стяжки — это 50мм, оптимальная толщина — это 60-80мм.

Это та толщина, при которой стяжка становится самонесущей конструкцией и может лежать на любом относительно мягком основании — на пенопласте/эппс, минеральной вате, пенофоле/изолоне.

Контактный пол, контактная стяжка

Противоположным значением плавающему полу является контактный пол.

Пол жестко сцепленный с основой является контактным видом пола.

Примеры контактного пола
  • тонкослойная стяжка, приклеенная к основанию
  • самовыравнивающийся наливной пол (нивелир масса)
  • плитка (керамогранит/мозаика), приклеенная к стяжке
  • паркет приклеенный к фанере, которая, в свою очередь, приклеена к стяжке

Т.е. стяжка, приклеенная к основанию или выполненная по плите перекрытия без разделительных подложек является контактной стяжкой.




Это тоже интересно:

звукоизоляция пола, стяжка пола, тонкослойная стяжка,

Плавающая стяжка пола — преимущества и технология изготовления стяжки

Плавающая стяжка — многослойная конструкция, представляющая собой цементную стяжку, уложенную на разделительные слои изоляции.

Особенность ее в отсутствии жесткой связи с конструкциями стен и основанием.

В качестве изоляции от стен выступает демпфирующая прокладка, а от основания — слой утеплителя из керамзита, минеральной ваты, или экструдированногопенополистирола (Пеноплекса) по рулонной или обмазочной гидроизоляции.



Рисунок 1. Конструкция плавающей стяжки.

Применение плавающих стяжек

 Подобные выравнивающие покрытия рекомендуется устраивать в случаях:

  • устройствапола на грунте;
  • в мокрых помещениях с частыми перепадами температур;
  • при прокладке под полами инженерных коммуникаций и систем;
  • по перекрытиям первых этажей над неотапливаемым подвалом;
  • на открытых терассах, лоджиях, беседках, верандах, где происходит постоянный контакт с водой.



Преимущества плавающих стяжек

 Плавающие стяжки просты в устройстве и имеет ряд достоинств перед другими видами выравнивающих покрытий:

  • хорошая тепло- и шумоизоляция, благодаря применению пористых материалов;
  • Снижение вибрации пола;
  • Отсутствие деформационных расширений и растрескивания;
  • Повышение амортизации, благоприятно сказывающей на опорно-двигательном аппарате;
  • Сглаживание неровностей оснований;
  • Снижение нагрузки на перекрытие.

В плавающих стяжках выравнивающие покрытия не связываются с поверхностью перекрытий и со стенами здания, и соответственно, не переносит на них вибрации и механические нагрузки.

Виды плавающих стяжек

 Плавающие стяжки бывают сухие, мокрые и полусухие.

Главное условие — они должны быть изолированы ограждающих перегородок, стен и полов.

Конструкция сухих стяжек состоит из жесткого основания из ГВЛ, влагостойкой фанеры, ОСП или специальных гипсовых плит производства Кнауф, снабженных замковыми соединениями, уложенного на утеплитель.



Рисунок 2. Конструкция сухой стяжки



Полусухая— изготавливается механизированным способом из песка, цемента, армирующего фиброволокна иминимальногоколичества жидкости.

Мокрая —цементно-песчаная стяжка, армированная стальной сеткой.

Выбирая технологию устройства стяжки, учитывайте условия эксплуатации и назначение помещений.

Технология изготовления плавающих стяжек

 Для обеспечения качества и долговечности покрытий, необходимо соблюдать последовательность и технологию выполнения работ:

Подготовка оснований

Перекрытия освобождаем от старых покрытий истроительного мусора.

Удаляем пыль промышленным пылесосом.

Если имеются масляные или технические загрязнения, обезжириваем их ацетоном или бензином.

Межплиточные швы, трещины, разрушенные участки очищаем, промываем и грунтуем.

Ремонтируем дефекты и разрушения гипсовым, цементным или полимерным раствором.



Рисунок 3. Ремонт бетонных покрытий.



После высыхания отремонтированных мест, поверхность покрываем грунтовкой.



Важно
Во влажных помещениях, для предотвращения развития плесени и как следствие, преждевременного разрушения конструкций, используем грунт с антисептическими добавками.



Разметка

Чтобы обеспечить ровность стяжки, размечаем линии верха утеплителя и стяжки.

Для этого лучше применить лазерный нивелир. При его отсутствии подойдет и водяной уровень

Сначала наносим на стену линию горизонта, на расстоянии около метра от пола. Делаем замеры расстояния от этой линии до поверхности плиты. Отмечаем высшую точку пола. Добавляем толщину утеплителя и ставим первую отметку. Вторую точку отмечаем, добавив проектную толщину стяжки.



Рисунок 4. Лазерная разметка.



От этих точек чертим две параллельныелинии: верха стяжки и утеплителя.



Гидроизоляция

Перекрытия в сухих жилых комнатах можно изолировать полиэтиленомплотностью более100 микрон.

Для перекрытийво влажных помещениях лучше использовать качественную оклеечную гидроизоляцию. Оптимальный вариант: первым слоем нанести мастику битумную, а затем — рулонные материалы.



Рисунок 5. Изоляция полиэтиленом.



Важно
При выполнении работ, гидроизолирующие материалы заводите на стены на20-30 сантиметров. Особое внимание уделяйте местам прохождениястояков через перекрытия.



При использовании полиэтиленовой пленки, укладывайте ее целым полотном, по возможности избегая швов и стыков. Полотна укладывайте с нахлестом около 15 сантиметров, соединяя скотчем с двух сторон.

При применении рулонных наплавляемых материалов, используем газовую горелку. Можно наклеивать рубероид на битумную мастику.



Рисунок 6. Наклеивание рубероида.



По низу стен клеим демпферную компенсирующую полосу, отделяющую стяжку от стены и позволяющее ей «плавать». Ее ширина должна соответствовать высоте всего пирога, от перекрытия до чистовой отделки пола. После выполнения всех работ выступающие части ленты срезаются.

Укладка утеплителя

В качестве теплоизоляционного слоя под плавающую используем жесткие минераловатные плиты, керамзит или экструдированныйпенополистирол.

  1. Керамзитовую засыпкураспределяем равномерно по направляющим маячкам из стального профиля.



Важно
Уплотненную керамзитовую подушку пролейте жидким молочком из цемента, для создания более плотного и жесткого слоя.



Рисунок 7. Керамзитовая засыпка.



  1. Экструдированныйпенополистирол (Пеноплекс) — лучший вариант для изоляции под стяжку. Его можно использовать как по грунту, так и по железобетонному перекрытию.

Пеноплекс отличается достаточной прочностью, устойчивостью к биокоррозии и низкой теплопроводностью. Закрытая структура ячеек обеспечивает полную защиту от влаги. Благодаря специальным профилям на торцах, материал отлично стыкуется, не образуя мостиков холода.

Укладываем пеноплекс, толщиной 50 миллиметров, в шахматном порядке. Стыки проклеиваем строительным скотчем.

Второй слой утеплителя кладем поверх первого, соблюдая перевязки, подобные кирпичной кладке, чтобы швы не совпадали. Контролируем ровность укладки уровнем.



Важно
Стыки между плитами пеноплекса рекомендую заделать монтажной пеной.



Рисунок 8. Устройство утепляющего слоя из Пеноплекса.



Минераловатные плитыукладываются плотно на основание, соблюдая перевязку. Для утепления под стяжку можно использовать только плиты повышенной жесткости ППЖ-200.

Минеральная вата изготовлена из природных компонентов и даже при повышенных температурах не выделяет вредных веществ, поэтому идеально подходит для утепления полов в банях и саунах. Материал не горит. Обладает высокими показателями тепло- и звукоизоляции и длительным сроком службы.



Важно
Необходимо учитывать, что минеральная вата хорошо поглощает влагу и при намокании теряет свои теплоизоляционные качества. Поэтому требуется качественная гидроизоляция материала.





Рисунок 9. Укладка жестких минераловатных плит.

 Армирование и установка маяков

Для обеспечения жесткости бетонной стяжки ее необходимо армировать.

Для жилых помещений подойдут сетки из проволоки, диаметром 2 мм.

В помещениях, предполагающих большие нагрузки, лучше использовать сетки из стальных стержней, диаметром не менее 6 миллиметров.

Чтобы при заливке сетки оказывались в массе бетона, укладываем их на пластиковые фиксаторы.



Рисунок 10. Укладка арматурных сеток по пластиковым фиксаторам.



Для обеспечения ровности стяжки, поверх арматурной сетки укладываем направляющие из профилированного металла. Закрепляем их на раствор стяжки, контролируя по уровню, на расстоянии, не ближе 90 сантиметров друг от друга.

В больших помещениях, при использовании трехметрового правила, расстояние между направляющими может быть до 2,5 метров.



Важно
При выставлении маячков, строго контролируйте горизонтальность их положения строительным уровнем.





Рисунок 11. Укладка арматурных сеток по пластиковым фиксаторам и устройство маяков.



Изготовление раствора

Раствор готовим в соответствии с видом стяжки:

  1. Для полусухой стяжки берем портландцемент М 500 и песок, в пропорциях 1:3 и размешиваем строительным миксером. Для приготовления больших объемов используем пневмонагнетатель.



Рисунок 12. Приготовление смеси в пневмонагнетателе.



Постепенно в сухой состав добавляем полипропиленовую фибру, следуя рекомендациям производителя.

На 1м3 смеси добавляем 0,3 литра жидкости.  Для удобства укладки и повышения эксплуатационных свойств стяжки, добавляемупрочнители, пластификаторы и антисептики.

Смесь правильной консистенции, сжимаемая в руке, сохраняет форму не выделяя влаги.



Важно!
При самостоятельном устройстве стяжки используйте готовые составы, с оптимальным соотношением ингредиентов. Останется только добавить в смесь необходимое количество жидкости и хорошо перемешать.



Правильно приготовленный раствор — гарантия качества и долговечности стяжки.

  1. Раствор мокрой стяжкиготовим, засыпая в воду цемент с песком, в пропорции1:3.

Смесь перемешиваем в растворосмесителе или вручную, дрелью с насадкой-миксер. Готовые составы изготавливаем, следуя указаниям производителя.



Рисунок 13. Перемешивание смеси.



Устройство мокрой стяжки

Сметанообразный раствор постепенно заливаем на подготовленное армированное основание и разравниваем по направляющим равномерным слоем.



Рисунок 14. Заливка мокрой стяжки.



После схватывания смеси, маяки удаляем, образовавшиеся щели заливаем раствором и затираем.

Готовую стяжку закрываем пленкой. Набор прочности мокрой стяжки происходит в течение 28 дней.

Приступать к отделке полов можно не ранее, чем через месяц, в зависимости от температуры, влажности и наличия вентиляции в помещении.



Устройство полусухой стяжки

Полусухая стяжка — идеальная технология для устройства плавающих полов.

Для ее устройства не требуется дополнительное армирование.

За счет пористой полусухой консистенции готовая конструкция не деформируется, не трескается и не дает усадки.

Нет риска попадания влаги из раствора на нижележащие этажи.

Полусухая стяжка стойкая к механическим и вибрационным воздействиям, обладает высокой морозостойкостью, тепло- и звукоизоляцией.

Для жилых помещений достаточно слоя в 30-50 миллиметров, для гаража и производственных зданий — не менее 70 миллиметров.

Укладываем стяжку в следующей последовательности:

  1. Полусухую смесь распределяем по поверхности между маяками, начиная от дальней от входа стены.
  2. Разравниваем и уплотняем при помощи длинного правила, двигая его зигзагообразно между маяками.
  3. Через час после укладки убираем маяки, образовавшиеся полости заполняем раствором.
  4. Затираем поверхность готовой стяжки специальным затирочным устройством. Небольшие объемы можно затереть вручную деревянной теркой.



Рисунок 15. Затирка полусухого плавающего покрытия.



Рекомендую
Перемещаться по стяжке можно в специальной обуви — бетоноступах, для предотвращения продавливания не высохшего полусухого раствора.



  1. Укрываем стяжку пленкой, для защиты от сквозняков и создания благоприятных условий для набора прочности;
  2. Спустя сутки по стяжке можно ходить, через 4 дня — укладывать плитку. Линолеум можно стелить через 15-20 дней, ламинат и паркет — не ранее, чем через месяц, в зависимости от температурных и влажностных условий в помещении.



Монтаж сухой стяжки

Плавающую стяжку по сухой технологии устраиваем по уплотненному слою керамзита или утеплителю из пеноплекса.

В качестве жесткого покрытия идеально подойдут плиты пола Кнауф, толщиной 20 миллиметров. Плиты раскладываем по поверхности и скрепляем, используя замковые соединения.



Важно
В местах примыкания к стенам устраиваем деформационные зазоры не менее пяти миллиметров.



При устройстве стяжек из гипсоволокнистых листов, укладываем их в два слоя, со смещением в швах. Первый слой покрываем клеем, на него кладем второй слой листов, сдвигая швы не менее чем на 30 сантиметров. Листы скрепляем саморезами, заглубляя из в плиту. Углубления от саморезов и швы между листами заделываем шпаклевкой.



Рисунок 16. Конструкция сухой стяжки пола.



Преимущество сухих стяжек при монтаже плавающих покрытий:

  • нет грязных процессов;
  • малый вес стяжки не нагружает конструкции, не требуется усиление фундамента;
  • стяжка готова к чистовой отделке сразу же после устройства.

Сухая стяжка идеально подходит для устройства плавающих полов в ветхих строениях, для перекрытий над неотапливаемыми подвалами и полов по грунту.

Советы по устройству плавающих стяжек

Выбрав плавающую стяжку, воспользуйтесь советами опытных профессионалов:

  • до начала устройства стяжки оштукатурьте стены и перегородки;
  • укладывайте изоляционные покрытия строго по уровню, во избежание перерасхода растворов;
  • нельзя допускать зазоров в утеплителе, снижающих звукоизоляционные свойства перекрытия;
  • отсутствие демпфирующей кромочной ленты или ее разрывы могут привести к появлению звуковых мостиков.

Только при правильном выборе подходящего материала плавающей стяжки и соблюдения технологии и последовательности работ вы получите качественный долговечный результат.

%PDF-1.4 % 242 0 объект > эндообъект внешняя ссылка 242 105 0000000016 00000 н 0000003034 00000 н 0000003193 00000 н 0000004059 00000 н 0000004173 00000 н 0000004492 00000 н 0000004555 00000 н 0000004744 00000 н 0000015115 00000 н 0000015540 00000 н 0000015868 00000 н 0000016053 00000 н 0000016488 00000 н 0000016865 00000 н 0000017188 00000 н 0000017621 00000 н 0000017843 00000 н 0000018301 00000 н 0000018480 00000 н 0000018667 00000 н 0000019266 00000 н 0000019720 00000 н 0000020088 00000 н 0000020228 00000 н 0000020340 00000 н 0000020795 00000 н 0000021119 00000 н 0000021494 00000 н 0000021578 00000 н 0000021975 00000 н 0000022417 00000 н 0000022957 00000 н 0000023044 00000 н 0000023662 00000 н 0000024171 00000 н 0000034838 00000 н 0000048920 00000 н 0000049100 00000 н 0000061984 00000 н 0000073268 00000 н 0000085178 00000 н 0000097129 00000 н 0000108519 00000 н 0000110890 00000 н 0000114148 00000 н 0000118479 00000 н 0000120967 00000 н 0000121086 00000 н 0000122503 00000 н 0000122733 00000 н 0000122816 00000 н 0000122871 00000 н 0000122984 00000 н 0000123099 00000 н 0000123169 00000 н 0000123249 00000 н 0000125586 00000 н 0000125833 00000 н 0000126002 00000 н 0000126029 00000 н 0000126327 00000 н 0000127985 00000 н 0000128315 00000 н 0000128710 00000 н 0000129146 00000 н 0000129438 00000 н 0000129734 00000 н 0000130951 00000 н 0000131263 00000 н 0000131616 00000 н 0000134796 00000 н 0000135054 00000 н 0000135400 00000 н 0000163215 00000 н 0000163254 00000 н 0000198639 00000 н 0000198678 00000 н 0000234893 00000 н 0000234932 00000 н 0000272857 00000 н 0000272896 00000 н 0000309366 00000 н 0000309405 00000 н 0000310346 00000 н 0000310385 00000 н 0000348132 00000 н 0000348171 00000 н 0000383402 00000 н 0000383441 00000 н 0000419175 00000 н 0000419214 00000 н 0000425732 00000 н 0000425771 00000 н 0000425851 00000 н 0000425948 00000 н 0000426094 00000 н 0000430006 00000 н 0000615880 00000 н 0000628825 00000 н 0000640738 00000 н 0000642154 00000 н 0000655410 00000 н 0000665507 00000 н 0000002854 00000 н 0000002396 00000 н трейлер ]/Предыдущая 800994/XRefStm 2854>> startxref 0 %%EOF 346 0 объект >поток hb«f`ZъAD؀,[’[email protected]+#EGGihhh

Руководство по укладке напольных покрытий Knauf – [Документ в формате PDF]

Системные решения

Быстрое и простое строительство

Ассортимент перегородок

Системы с полной гарантией

3 Маркировка CE

Руководство по установке напольных систем Knauf Brio на месте Исключительная производительность и преимущества на месте или подразумевается. Обновления не будут выпускаться автоматически.

Служба поддержки клиентов, Великобритания, бесплатный телефон: 0800 521 050, Великобритания, бесплатный факс: 0800 521 205, Ирландия, тел.: 01 4620739, Ирландия, факс: 01 4620745, электронная почта: [email protected],

, служба технической поддержки Великобритании, тел. Электронная почта: [email protected]

Literature UK Тел.: 08700 613 700 Eire Тел.: +44 8700 613 700

Веб-сайт www.knauf.co.uk www.knauf.ie

Knauf Kemsley Fields Business Park Sittingbourne Kent ME9 8SR

Knauf 87 Broomhill Road Tallaght Dublin 24

Knauf Factory Locations Ridham Dock Sittingbourne Kent

Queens Road Immingham N.E. Lincolnshire

Панели для сухой стяжки пола

Простота установки

Экологичность

Впечатляющие акустические характеристики

Превосходная теплопроводность

Высокое содержание вторичного сырья

Полы Knauf Brio из переработанного гипса с содержанием 6,0% гипса. Он специально разработан для использования в новых или отремонтированных жилых и коммерческих зданиях. Knauf Brio — это прочная, легкая и быстро монтируемая система сухой стяжки.

Обладает очень высокой теплопроводностью (R = 0,38 Вт/мК), поэтому время отклика на нагрев меньше, чем у традиционных напольных систем, и снижается потребление энергии. После установки Brio образует прочный монолитный пол с высокой плотностью 1100 кг/м3, что снижает ударные нагрузки и передачу воздушного шума. Благодаря полностью сухому процессу установки Brio также максимизирует эффективность на месте. И это поддерживается непревзойденным обслуживанием и поддержкой Knaufs.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА НА МЕСТЕ

Не требует воды или мокрой обработки

Быстрая и простая установка, не требуется специальных навыков

Может быть установлен и готов к эксплуатации в течение нескольких часов

Отсутствие времени высыхания означает отсутствие задержек

Минимальные потери материала

Улучшение здоровья и безопасности на строительной площадке

Сокращение движения транспортных средств на строительной площадке

Уменьшение содержания цемента в здании

Уменьшение нагрузки на многоэтажные дома, что может снизить требования к фундаменту и стальным конструкциям

Knauf Brio не требует дополнительных специалистов на строительной площадке ; установка находится в пределах возможностей компетентного торговца. Каждая панель изготавливается с высокой точностью, поэтому доски легко и быстро соединяются друг с другом.

Процесс «сухой» установки сводит к минимуму задержки на месте и повышает гибкость графиков строительства. Время высыхания на месте сокращается, как и дополнительная влажность строительной ткани, которая появляется при мокрой стяжке.

Нет никаких опасностей, связанных с громоздкими реечными и древесностружечными системами. Стыки панелей просто склеиваются и крепятся с помощью шурупов Knauf Brio, предназначенных для остановки ровно на 1 мм ниже нижней части прецизионной панели.№

Каждый раз в результате получается прочный, высококачественный, ровный пол, который в течение нескольких часов готов к различным покрытиям и нагрузкам.

Плиты для сухой стяжки Кнауф Брио

Улучшенные акустические характеристики и эффективность обогрева пола

Кнауф Брио быстро и легко монтируется

0906011_BRIO G_18WF

Сухая укладка Полностью сухая укладка

Возможна транспортировка в течение 4 часов

Без компромиссов с напольными покрытиями

Акустические решения Устраняет необходимость в акустических рейках

Идеально подходит для модернизации существующих полов

Создавать для мира, в котором мы живем

Руководство по установке Knauf Brio Systems на сайте

www. knauf.co.uk

1 42 3

Убедитесь, что основание чистое и сухое. Измерьте площадь. Поместите краевую полосу по периметру. После того, как края обрезаны, положите первую доску в угол слева направо.

10

Удалите лишнюю краевую полосу, оставив 5-миллиметровый бортик. №

После того, как пол уложен и очищен, нанесите грунтовку Knauf Floor Primer перед приклеиванием любого напольного покрытия. Для отделки виниловых полов всегда используйте подходящий самовыравнивающийся состав.

5 6 7 8 9

Приложите многоуровневый край следующей доски к двойной полоске клея.

Клей легко наносится одним простым движением с помощью синей насадки.

На платах нанесена синяя винтовая линия. Отрезанный от первого ряда начинается следующий (нахлест минимум 200 мм).

Удалите излишки клея скребком для пола.

Необходимые принадлежности11

Панель Knauf Brio с прецизионно спроектированными кромками внахлестку

Свяжитесь с нами для получения дополнительных рекомендаций по установкеВыравнивание и преодоление неровностей Детализация деформационных швовДверные порогиОткосы и ступениМеханическая фиксация в BrioАкустические решенияРешения для теплого пола

Knaufing Strip Knaufing Edge Клей

Шурупы Knauf Brio Knauf Schnellgrund Грунтовка для пола

A. C.

de

de

b КраяЛапированные кромки

BB

Плавающие полы | iKoustic.co.uk

С ростом городского населения повседневная деятельность может стать проблематичной или нарушенной, когда мы переезжаем в многоквартирные дома.На раннем этапе проектирования важно убедиться, что плавающие полы учтены, так как это сводит к минимуму нарушение акустических характеристик на этапе испытаний, возможность фланговой передачи из-за пренебрежения конкретными областями внимания, а также потенциально дорогостоящие ремонтные работы в случае неправильного выбора. установлен продукт или система.

Они важны для прохождения части E строительных норм и правил, а также полезны на этом этапе проектирования, чтобы помочь отметить любое обслуживание, которое требует прокладки ниже уровня земли, поскольку наши плавающие полы могут помочь в этом.Все материалы подходят для установки в качестве модернизации для улучшения уже существующих свойств.

Акустические решения для плавающих полов От iKoustic


Акустический плавающий пол состоит из композита звукоизоляционных материалов для обеспечения разделения или меньшего количества точек контакта с конструкцией пола. Эти более низкие точки контакта значительно снижают ударный шум; В нашем основном ассортименте MuteRange есть продукты, которые могут помочь в этом. Вы можете просмотреть их, нажав на логотип ниже.





Акустические колыбели — отличный способ улучшить результаты, а также оставить место для обслуживания или помощи в выравнивании неровных полов. идеально подходит для бетонных конструкций.

В качестве альтернативы, наш ассортимент MuteMat® USP можно использовать для создания плавающего пола как в бетонных, так и в деревянных конструкциях, его изогнутая структура обеспечивает минимальный контакт с основанием и отделкой пола, помогая улучшить снижение ударных нагрузок.

Изоляционные полосы также устанавливаются для создания плавающего пола в деревянных конструкциях с отклоняющейся структурой материала 5/10 мм. балка). Акустические планки

также можно использовать под деревянными рейками для создания плавающего пола с плотным упругим слоем, сводящим точки контакта к минимуму.



iKoustic может помочь вам со звукоизоляцией пола, нажав на значок ниже на странице «Руководство по звукоизоляции пола» или связавшись с нами сегодня по телефону 01937 588 226



Руководство по звукоизоляции пола

Типичное использование

  • Часть Электрические нормы в жилых и коммерческих

  • Пространства репетиции и записи

  • Внутренние требования к более высоким уровням звукоизоляции

  • Тренажерные залы

  • Музыкальные залы



Вы можете связаться с iKoustic сегодня по телефону 01937 588 226, чтобы обсудить ваши требования, и мы можем помочь вам выбрать правильную систему.



(избыточное) демпфирование легкого пола — Gearspace.com

эй, толпа, пол

следующий в моей небольшой сборке, нужен ваш драгоценный совет и мнение.

Не надеясь тут на чудо, у меня черновой пол соединен с потолком соседей, который, скорее всего, состоит из одного слоя гипсокартона 12,5 мм. 38-сантиметровое пространство между плоскостями неплотно заполнено шерстью (думаю, минеральной). У конструкции есть ограничения по весу, плюс я пытаюсь сохранить как можно больше высоты комнаты..

Итак, я просто пытаюсь добавить немного демпфирующей массы на пол. Внутренние стены/потолок уже построены. Вот план :

1) Уложите листы резины Isolgomma Grei 5 (поставляется в рулонах). Я бы оставил по периметру комнаты нахлест в 4 см, натянул бы вверх, чтобы резина отделяла пол и от пола, и от стен.

2) листы OSB толщиной 8 мм уложить поверх резины

3) слой зеленого клея

4) гипсокартон толщиной 12,5 мм (Knauf Brown, Bodenplatte, плита, предназначенная специально для полов)

5) слой клея ПВА для склеивания гипсокартона согласно инструкции Knauf

6) 12. Гипсокартон 5 мм (Knauf Brown)

7) финишный слой пола (еще не решил…)

Не использовать гвозди, шурупы, ничего, что проникает сквозь слои. Все материалы у меня уже есть, кроме ОСБ.

вопросы:

1 — Я добавляю OSB только для того, чтобы я мог положить зеленый клей куда-нибудь, осталось больше, чем коробка.. Стоит ли вообще добавлять два слоя для демпфирования — резина и GG? Я знаю, что наибольшее улучшение будет за счет простой массы OSB, стоит ли экономить на GG, так как резины может быть достаточно? Я добавил спецификацию резины, если бы кто-нибудь мог сказать мне, чего ожидать от ее использования.. (да, это было глупо дорого, пожалуйста, не спрашивайте, почему я купил его, какого он был размера и т. д. слишком много бесполезной информации, чтобы ответить на этот вопрос..)

2 — Допустим, я успешно разъединил пол. от основания и стен через резину. Затем, когда я строю лечение, например, мне все равно нужно убедиться, что я никак не соединяю пол со стенами, верно? Конструкцию для лечения нужно крепить только либо к стенам, либо к полу, а не к обоим, верно?

3 — Должен ли я добавить 1 см стекловолокна или минеральной ваты по периметру, чтобы еще больше помочь отделить слои пола от стен? Я думаю, что 5-миллиметровая резина слишком тонкая, и я думаю, что мне нужно будет оставить еще больший зазор, по крайней мере, 10 мм, если я положу OSB, чтобы он расширился / сжался, верно?

Спасибо!

Технология Knauf, присутствующая при выполнении проекта PREI —

Knauf, мировой специалист в производстве пластин из гипсового ламинадо, участвует в Пилотном проекте восстановления зданий (PREI), организованном Anerr (Национальная Ассоциация компаний реабилитации и реформы), ассоциированной компанией которой является Кнауф.

Инициатива, заключающаяся в восстановлении жилого дома, расположенного в районе Фуэнкарраль, Мадрид (климатическая зона D3 IV), не только претендует на то, чтобы показать государственному сектору, администрациям и сообществам владельцев большие преимущества, которые предлагает энергичную реабилитацию с точки зрения экономии, улучшения комфорта и увеличения стоимости недвижимости, но также указывает на те материалы, которые наиболее приспособлены для достижения существенного повышения эффективности, используя их в реабилитации недвижимость.

Таким образом, компания Knauf, которая сотрудничала с Anerr в изучении и диагностике состояния строительного ульевара на первом этапе, будет руководить работами по кондиционированию сред и покрытия недвижимости. , достигая сопротивления термодатчиков верхней группы до 1,5 м 2 К/Вт. Для этого будут использоваться трасноукладочные автопортативы Knauf W625.es с плитой Knauf Standard 15 мм, закрепленной на металлической конструкции сводов и швеллеров, и минеральной ватой Ultracoustic R 70 мм, а также потолочной подвесной Knauf D112. Эс с плитой стандарта Кнауф 15 мм и металлоконструкцией пед 60х27.

В дополнение к этим характеристикам бетона, Knauf также предложил различные решения других проблем, связанных с улучшением тепловых датчиков и звукоизоляции как снаружи, так и внутри. Компания рекомендовала использование систем энергетической реабилитации, таких как системы плитного цемента Knauf Aquapanel с его системой W68.es; системы плиты из гипсового ламинадо для трасдосадос автопортант КНАУФ W 62.Эс; подвесные потолки Knauf D11.es и плавающие полы Knauf F12.es для повышения энергоэффективности недвижимости и уменьшения выбросов CO 2 .

Во время реконструкции здания, которая также предусматривает усовершенствование действующих установок здания, кондиционирования воздуха, электрики, гидравлики, домостроения и возобновляемых источников энергии, необходима исчерпывающая оценка для количественного определения степени эффективности с точки зрения экономической экономии , энергичность, эффективность и результативность проводимых работ.

Акустический бетонный плавающий пол TVS RESi для кинотеатра | ТВС Акустика

Контекст

В рамках планов расширения Market Walk Chorley к TVS Group обратились с просьбой помочь в строительстве нового 6-зального кинотеатра Reel Cinema, чтобы обеспечить соблюдение акустических требований к пространству, а также гарантировать, что соседние предприятия не будут неблагоприятно затронутый.

Вызов

Строительство стен зрительного зала, объемных стен и деревянных сидений должно было быть завершено позже в рамках процедуры отделки, проводимой Reel Cinema.Таким образом, необходимо было тщательно продумать конструкцию плавающего пола, чтобы выдержать эти дополнительные нагрузки, которые все будут опираться на плавающую плиту.

В дополнение к бетонным плавающим полам в каждом зале перед TVS Group также была поставлена ​​задача по проектированию, поставке и установке легкого плавающего пола в фойе, коридорах и задней части дома, чтобы гарантировать, что Reel Cinema будет обеспечен непрерывным уровнем напольное покрытие во всех помещениях.

Решение

TVS Group тесно сотрудничала с Eric Wright Construction Ltd, чтобы гарантировать, что проект соответствует высоким ожиданиям клиента.Чтобы достичь спецификации Reel Cinema в каждом из 6 залов, необходимо было установить залитый бетонный пол с минимальным воздушным зазором 50 мм, минимальной толщиной замазки 100 мм и максимальной частотой собственных колебаний 10 Гц. Система плавающих полов TVS RESi, включающая изоляторы Sylomer SR850 с собственной частотой 7,5 Гц, полностью соответствует этой спецификации.

Используемые продукты

Система бетонного плавающего пола TVS RESi, использующая:

  • Бетонная плита толщиной 100 мм
  • Изоляторы Sylomer SR850
  • Акустический рулон Knauf 50 мм

Контекст

В рамках планов расширения Market Walk Chorley к TVS Group обратились с просьбой помочь в строительстве нового 6-зального кинотеатра Reel Cinema, чтобы обеспечить соблюдение акустических требований к пространству, а также гарантировать, что соседние предприятия не будут неблагоприятно затронутый.

Вызов

Строительство стен зрительного зала, объемных стен и деревянных сидений должно было быть завершено позже в рамках процедуры отделки, проводимой Reel Cinema. Таким образом, необходимо было тщательно продумать конструкцию плавающего пола, чтобы выдержать эти дополнительные нагрузки, которые все будут опираться на плавающую плиту.

В дополнение к бетонным плавающим полам в каждом зале перед TVS Group также была поставлена ​​задача по проектированию, поставке и установке легкого плавающего пола в фойе, коридорах и задней части дома, чтобы гарантировать, что Reel Cinema будет обеспечен непрерывным уровнем напольное покрытие во всех помещениях.

Решение

TVS Group тесно сотрудничала с Eric Wright Construction Ltd, чтобы гарантировать, что проект соответствует высоким ожиданиям клиента. Чтобы достичь спецификации Reel Cinema в каждом из 6 залов, необходимо было установить залитый бетонный пол с минимальным воздушным зазором 50 мм, минимальной толщиной замазки 100 мм и максимальной частотой собственных колебаний 10 Гц. Система плавающих полов TVS RESi, включающая изоляторы Sylomer SR850 с собственной частотой 7.5 Гц, вполне соответствует этой спецификации.

Используемые продукты

Система бетонного плавающего пола TVS RESi, использующая:

  • Бетонная плита толщиной 100 мм
  • Изоляторы Sylomer SR850
  • Акустический рулон Knauf 50 мм

Главный офис Вёльперта | Кнауф АМФ

«Мы постоянно расширяем и улучшаем качество и услуги для вас как клиента».Компания Wölpert GmbH & Co. KG обещает это на своем веб-сайте, и за последний год они выполнили это обещание в своей штаб-квартире в Ной-Ульме, заменив старый выставочный зал и административные здания новым, очень современным выставочным залом. Перегородки и потолочные плиты Knauf AMF обеспечивают наилучшую акустику.



Wölpert является известным дистрибьютором традиционных строительных материалов между Штутгартом, Швабскими Альбами, Боденским озером и Альгой. Основанная более 80 лет назад семейная компания имеет 18 филиалов в регионе.Четыре из них находятся в Баварии, включая Ной-Ульм. Здесь, на Финнингерштрассе, штаб-квартира компании находилась в 1967 году. Летом 2016 года началось постепенное внедрение новой концепции общей площади на участке площадью 36 000 м².



Основной частью плана был снос старого административного здания и строительство нового трехэтажного здания с выставочной площадью 1800 м² на первом этаже и двумя офисными этажами наверху. Концепция исходит от Nething Generalplaner GmbH (Ной-Ульм), а здание было реализовано филиалом Ed.Züblin AG в качестве генерального подрядчика. Андреа Шульц, архитектор Nething Generalplaner, описывает концепцию нового здания: «Офисное здание и выставочное пространство выглядят невесомыми и легкими, несмотря на прочную железобетонную каркасную конструкцию. Это достигается за счет открытого бетонного фасада двух верхних офисные этажи, которые расположены на первом этаже выставочной площади с остеклением от пола до потолка. Здание четко структурировано с неподвластным времени внешним видом, в результате чего оно образует нейтральный фон для меняющихся тенденций в индустрии строительных материалов.«Они переехали в здание в сентябре 2017 года, а выставочный зал был открыт в начале ноября 2017 года после некоторых последних штрихов.



Широкая презентация отдельных продуктов

Уполномоченный представитель Wölpert Юрген Блау описывает основную концепцию детального проектирования: «настоящий опыт и прикосновение» – то есть плитка, высококачественные деревянные полы, напольные покрытия инновационного дизайна и другие напольные покрытия, а также строительные элементы.« Функциональные части, необходимые для этих продуктов, и дополнительные строительные материалы, требующие объяснения, будут представлены в соседней части здания со второй половины 2018 года на вынос. Новый выставочный зал заметно выигрывает от этой планировки — благодаря широкие коридоры, очень хорошо доступные ниши и большие консультационные острова, в непосредственной близости от которых находятся рабочие места соответствующих консультантов, каждая зона четко определена, чтобы профессионалы и частные строители могли сразу сориентироваться.



Акустические решения для потолка

Характерной чертой нового здания с железобетонным каркасом являются четкие геометрические конструкции без украшений и с гладкими поверхностями. Открытые бетонные стены, остекление от пола до потолка и полированный пол из прокатного бетона характеризуют стильно оформленную атмосферу со световыми эффектами. «Благодаря этим материалам, которые не должны ограничивать свое визуальное воздействие, мы оставили площадь потолка на высоте 6 метров для акустических измерений помещения», — объясняет Юрген Блау.В свете важности экспертного совета, данного Вёльпертом, островки в демонстрационном зале должны оставаться «тихими зонами» — без эха или беспокоящего шума. Для достижения этого эффекта инженеры Horstmann + Berger (Altensteig) разработали акустическую концепцию помещения; при содействии Иво Шляйница из специалиста по потолкам Knauf AMF (Графенау), который занимался проектом в Ной-Ульме. Юрген Блау: «Мы являемся давними клиентами AMF и знали, что высокие акустические требования в выставочном зале можно удовлетворить с помощью систем Grafenau.



Установлены потолочные плиты HERADESIGN® и перегородки THERMATEX®

Необходимо было принять во внимание, что площадь потолка над демонстрационным залом будет разделена на две части – половина с гладкой нижней стороной, а другая половина с параллельно работающие бетонные балки. Кроме того, необходимо было интегрировать многочисленные системы снабжения и противопожарной защиты. Между бетонными балками было уложено в общей сложности 710 акустических плит AMF HERADESIGN® из сверхтонкой древесной шерсти A2 формата 1200 x 600 x 25 мм (значения звукопоглощения: αw = 0.95 по DIN EN ISO 11654; NRC= 1,00 согласно ASTM C 423). После укладки однослойной негорючей акустической плитки из древесной шерсти на магнезитовой связке (толщина волокна 1 мм) в дело вмешались маляры и окрасили плитку в выбранные темные цвета RAL. Требовалась точность в подборе цвета и толщины покрытия, чтобы не повлиять на звукопоглощающую функцию плитки.



Вторую половину выставочного зала дизайнеры оснастили перегородками 1025 AMF THERMATEX® (1200 x 300 x 50 мм).
