Коллектор для теплого пола: виды, схемы подключения

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Содержание статьи

• 1 Назначение и виды
  • 1.1 Материалы
  • 1.2 Комплектация
• 2 Строение смесительного узла
  • 2.1 Схема на трехходовом клапане
  • 2.2 Схема на двухходовом клапане
  • 2.3 Выбор параметров клапанов

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

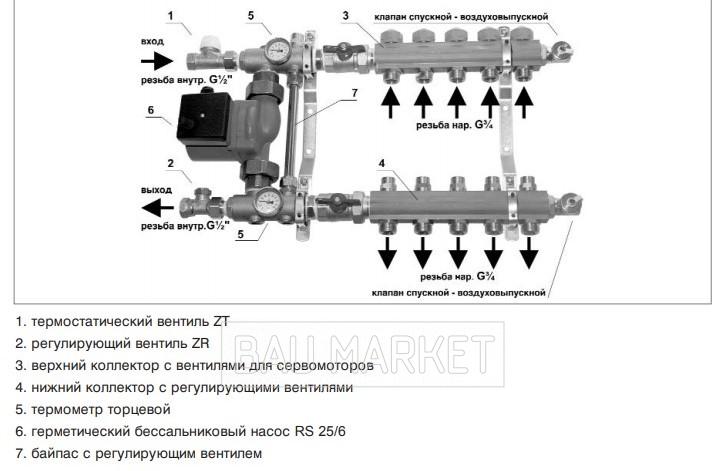

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



Схема смесительного узла на основе двухходового клапана

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м³/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

• клапана с расходом до 2 м³/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
• если производительность (обозначается иногда как KVS) от 2 м³/час до 4 м³/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей более 200 м2 требуется производительность более 4 м³/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

Название	Подсоединительный размер	Материал корпуса/штока	Производительность (KVS)	Максимальная температура воды	Цена
Danfoss трехходовой VMV 15	1/2″ дюйм	латунь/нержавеющая сталь	2,5 м3/ч	120°C	146€ 10690 руб
Danfoss трехходовой VMV-20	3/4″ дюйм	латунь/нержавеющая сталь	4 м3/ч	120°C	152€ 11127 руб
Danfoss трехходовой VMV-25	1″ дюйм	латунь/нержавеющая сталь	6,5 м3/ч	120°C	166€ 12152 руб
Esbe трехходовой VRG 131-15	1/2″ дюйм	латунь/композит	2.5 м3/ч	110°C	52€ 3806 руб
Esbe трехходовой VRG 131-20	3/4″ дюйм	латунь/композит	4 м3/ч	110°C	48€ 3514 руб
Barberi V07M20NAA	3/4″ дюйм	латунь	1. 6 м3/ч	предел регулировки — 20-43°C	48€ 3514 руб
Barberi V07M25NAA	1″ дюйм	латунь	1.6 м3/ч	предел регулировки — 20-43°C	48€ 3514 руб
Barberi 46002000MB	3/4″ дюйм	латунь	4 м3/ч	110°C	31€ 2307руб
Barberi 46002500MD	1″ дюйм	латунь	8 м3/ч	110°C	40€ 2984руб

устройство, принцип работы, схемы подключения, сборка, монтаж и регулировка своими руками

Отопительная система «тёплые полы» невероятно популярна и обеспечивает эффективный прогрев воздуха в помещениях снизу, что обусловлено наличием нагревательных элементов под настилом. Гребёнка для тёплого пола представляет собой единый узел, который выполняет управление одним отдельным или сразу несколькими замкнутыми контурами отопления.

Содержание

• 1 Что такое гребёнка для тёплого пола: роль узла и принцип работы

  • 1.1 С двухходовым клапаном

  • 1.2 С трёхходовым клапаном

• 2 Как выбрать устройство

  • 2.1 Материал коллекторов подачи и «обратки»

  • 2.2 Количество контуров на коллекторах, допустимый уровень давления и потока воды

  • 2.3 Степень автоматизации изделия

  • 2.4 Фирма-производитель

• 3 Инструкция по сборке и монтажу

  • 3.1 Необходимые инструменты

  • 3.2 Сборка фабричной гребёнки

  • 3.3 Монтаж приспособления

• 4 Настройка гребёнки для тёплого пола

• 5 Как изготовить устройство своими руками

  • 5.1 Составление чертежа

  • 5.2 Подбор необходимого материала

  • 5.3 Изготовление

  • 5.4 Видео: самодельный коллектор

Что такое гребёнка для тёплого пола: роль узла и принцип работы

Как правило, современная схема «тёплых полов» достаточно сложна, представлена несколькими контурами с разной протяжённостью труб и количеством теплового носителя, поэтому роль такого узла, как гребёнка, не должна недооцениваться.

Грамотно отрегулированная гребёнка позволяет контролировать показатели расхода воды на отдельных участках системы «тёплые полы», поэтому монтируется согласно потребностям в тепловом носителе

С двухходовым клапаном

Основное отличие стандартной схемы «гребёнки», оснащённой двухходовым клапаном, представлено непрерывной подачей воды из «обратки» без применения специальной арматуры отсекающего типа. В этом случае смесительным узлом для системы «тёплые полы» выполняется периодическое подмешивание кипятка в условиях остывания теплового носителя ниже заданных параметров. Этот тип схемы прекрасно зарекомендовал себя на практике, но только при отсутствии чрезмерной величины контуров.

Устройство обладает довольно малым диапазоном регулирования температурного режима

На схеме представлены:

• 1 — двухходовой питающий клапан;
• 2 — циркуляционное насосное оборудование;
• 3 — температурный датчик;
• 4 — балансировочного типа клапанное устройство;
• 5 — обратный клапан.

Клапанное устройство питающего типа отличается наличием встроенного в него жидкостного датчика-термостата, отсекающего или добавляющего определённое количество горячего теплового носителя при необходимости. Стабильные температурные показатели по периметру делают эксплуатационный ресурс конструкции максимально высоким. Преимущества такого варианта представлены сглаживанием резких скачков в условиях незначительной пропускной способности клапанного устройства.

С трёхходовым клапаном

К категории универсального оборудования относятся современные и высокоэффективные смесительные узлы, монтируемые в системе «тёплый пол» с наличием трёхходового клапанного устройства. Этой конструкцией предполагается смешивание кипятка с «обраткой» непосредственно внутри корпуса, а также наличие объединённой функции питающего клапанного устройства с балансировкой байпасного типа. Заслонка, имеющая регулируемое положение, встраивается в кран.

Монтаж погодозависимой арматуры позволяет осуществлять саморегулирование обогревательных контуров в соответствии с показателями уличной температуры

Этот вид регулирующей арматуры имеет оснащение в виде специальных погодозависимых контроллеров, термостатов и сервоприводов, поэтому является оптимальным вариантом для установки во множественных контурах для обогрева очень больших по площади помещений.

Основной минус конструкции с трёхходовым клапаном заключается в возможности впуска горячего теплового носителя и риске появления чрезмерного давления внутри системы, что отрицательно сказывается на трубах и заметно понижает их эксплуатационный период. При этом сложность максимально точного регулирования температурных показателей обусловлена наличием повышенной пропускной способности, поэтому даже слабый поворот заслонки может вызвать ощутимое изменение температуры внутри системы «тёплый пол» на 3–5˚С.

Для управления системами теплого пола применяются специальные терморегуляторы. О том, что это такое и как выбрать термостат для своих нужд, расскажем в статье: https://pol-master.com/tepliy-pol/termoregulyator-dlya-teplogo-pola.html.

Как выбрать устройство

При самостоятельном выборе гребёнки для тёплого пола необходимо правильно определиться с функциональным назначением этого узла, выполнить расчёт количества подключаемых к устройству петель или входов, а также обратить внимание на материал изготовления и наличие автоматизации, делающей эксплуатацию удобной и максимально эффективной.

Материал коллекторов подачи и «обратки»

Выпускаемые на сегодняшний день коллекторы могут быть выполнены с использованием традиционной нержавейки, латуни и высокопрочного пластика.

Оптимальный вариант — приобретение изделия из высокопрочного пластика от проверенных и хорошо себя зарекомендовавших производителей

Нержавейка является практически идеальным, но довольно дорогим вариантом. Латунные узлы более дешёвые, но менее надёжные, отличающиеся повышенной хрупкостью.

Количество контуров на коллекторах, допустимый уровень давления и потока воды

Отопительные коллекторы, разделяющие потоки теплового носителя, чаще всего представлены двумя распределительными гребёнками. По первой осуществляется поступление теплоносителя, а по второй производится его обратный отвод. Торцевая часть снабжается подключением к подающей или обратной магистрали, а непосредственно вдоль корпуса находятся штуцеры для петель (контуров) монтируемой отопительной системы «тёплый пол».

При подборе агрегата нужно учитывать уровень потока воды

При выборе прибора нужно обязательно помнить, что стандартное давление обычно составляет примерно полторы или две атмосферы, но при использовании воздуха в процессе опрессовки такие показатели должны быть в диапазоне 4–5 атм.

Степень автоматизации изделия

Современный рынок сантехнических изделий готов представить отечественным и зарубежным потребителям технически совершенные конструкции гребёнок, подключаемых к термостатам и программируемому контроллеру, что позволяет осуществлять регулировку температурного режима и потока теплового носителя на контурах согласно изменяющимся потребностям.

Комплекты, имеющие автоматический тип регулирования термодатчиками, должны монтироваться непосредственно в обогреваемых помещениях

Довольно высокая стоимость автоматизированного узла на практике, как правило, очень быстро окупается, что обусловлено экономичным расходом теплового носителя в процессе эксплуатации.

Фирма-производитель

Самые качественные изделия выпускаются европейскими производителями, но их стоимость очень высока, поэтому цена современного и качественного коллектора, как правило, начинается от 1000–1200$. Приобретение доступных по стоимости китайских устройств довольно часто является рискованным мероприятием, так как такие гребёнки обычно не слишком долговечны. Тем не менее существует ряд брендов, которые хорошо зарекомендовали себя и востребованы потребителями.

Таблица: достоинства и характеристики различных марок коллекторов

Наименование	Характеристики	Основные достоинства
Millennium	Коллекторная группа китайского производства для эффективного и безопасного использования в системе «тёплый пол».	Гребёнка характеризуется идеальным соотношением между доступной ценой и функциональностью.
TIM	Коллекторная группа с расходомерами китайского производства для обустройства водяного тёплого пола и использования в коллекторно-лучевой отопительной разводке.	Гребёнка производится на Европейском оборудовании, имеет высокое качество, очень надёжная в процессе всего срока эксплуатации. Выполняется литьём под давлением с применением высококачественной латуни.
Oventrop Multidis	Немецкий распределитель для системы напольного отопления с циркуляцией принудительного типа.	Гребёнка выполнена из нержавеющей стали и предназначена для напольного отопления с наличием встроенных ротаметров и регулирующих вставок.
Stout	Итальянский коллектор в сборе, изготовленный из нержавеющей стали, оснащённый расходомерами, которые производятся под тщательным контролем.	Высокая надёжность обусловлена качественными материалами, оптимальной комплектацией блока в варианте исполнения для обустройства тёплого пола.
Valtec	Итальянский никелированный латунный коллектор для распределения потоков теплового носителя в контурной системе тёплого пола.	На выходах гребёнки есть регулирующий вентиль для контроля расхода теплоносителя со средними показателями полного ресурса на уровне восемь тысяч циклов.

Немаловажное значение имеет также приобретение специального шкафа, или так называемого монтажного ящика, в который и устанавливается коллектор системы «тёплый пол».

Специальный шкаф маскирует подводку и устройство, совершенно не препятствуя их техническому обслуживанию или ремонту

Инструкция по сборке и монтажу

Самостоятельная сборка распределительной гребёнки вполне возможна, так как все изделия заводского изготовления всегда полностью комплектны и сопровождаются интуитивно понятной инструкцией.

Можно руководствоваться грамотными схемами монтажа с пошаговыми пояснениями для правильной установки оборудования

Стандартная комплектация коллектора для обустройства системы «тёплый пол» представлена:

• металлическим шкафом;
• термометром;
• сливным краном с пробкой;
• автоматическим воздухоотводчиком для каждой ветки;
• арматурой;
• термостатическими вентилями;
• расходомерами.

Контроль температурного режима выполняют термостатические вентиляторы, настройка которых может быть ручной или полностью автоматической. Второй вариант более удобный и практичный, что сказывается на общей стоимости оборудования.

Необходимые инструменты

Для самостоятельной сборки заводского изделия необходимо подготовить стандартный набор инструментов, а также традиционную паклю или ФУМ-ленту для получения максимально надёжного соединения всех элементов. Дополнительно может использоваться специальная смазка, увеличивающая качественные показатели скрутки на резьбовых соединениях.

Сборка фабричной гребёнки

Для сборки коллектора фабричного производства необходимо выполнить следующие шаги:

1. После того как будет распакована коробка, необходимо проверить комплектацию и убедиться в целостности всех элементов.

   Распаковать коллектор и проверить целостность всех деталей

2. Затем все детали раскладываются на ровной и горизонтальной поверхности в последовательности сборки.

   Разложить все детали в последовательности сборки

3. Собрать вместе все отдельные элементы гребёнки для системы «тёплый пол» в соответствии с прилагаемой к агрегату инструкцией.

   Собрать элементы гребёнки

4. На заключительном этапе сборки следует подсоединить малые узлы на подающий и отводящий коллекторы.

Теплоизоляция – один из важных компонентов систем теплых полов, позволяющий рационально расходовать энергию. Про различные утеплители и варианты их укладки вы можете прочитать тут: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

Монтаж приспособления

Монтаж агрегата включает следующие этапы:

1. Для самостоятельного монтажа гребёнки в систему «тёплый пол» необходимо распаковать крепёжные кронштейны и убедиться в полной комплектности.

   В комплекте с другими элементами обязательно должны быть крепёжные кронштейны

2. Коллекторную часть гребёнки зафиксировать на кронштейнах крупными и малыми скобами.

   Закрепитьколлекторную часть на кронштейнах

3. В соответствии с выполненной на стене разметкой просверлить отверстия и выполнить монтаж коллекторов, запорной арматуры, термометров, сливных кранов и воздушных спусков.

   Сделать отверстия и закрепить коллекторы, запорную арматуру и другие элементы

4. На заключительном этапе осуществляется монтаж клапанного устройства двух- или трёхходового типа, установка насосного оборудования и других узлов, входящих в полную комплектацию гребёнки для отопительной системы «тёплый пол».

Настройка гребёнки для тёплого пола

Заводские изделия проходят стендовую опрессовку, о чём свидетельствуют сопроводительные документы, содержащие полную информацию обо всех выполненных в специальных условиях гидроиспытаниях. Использование таких компактных устройств с гарантией герметичности сварных и резьбовых соединений является оптимальным вариантом в любых внутридомовых системах отопления. Такие узлы характеризуются эргономичным расположением органов управления, а установка внутри специальных монтажных шкафов не препятствует доступу к регулирующей арматуре.

После монтажа осуществляется настройка коллектора в условиях снятого сервопривода и термоголовки

Тепловой носитель из подающей трубы и «обратки» смешивается внутри каждого отвода или же непосредственно перед коллектором, но расчёт оптимальной схемы целесообразно доверить специалистам.

Регулирование температурного режима напольной поверхности предполагает выполнение нескольких последовательных действий:

1. Установить перепускной клапан на max, переведя его в положение 0,6 бара. Срабатывание этого узла в процессе настройки вызывает ошибочный результат.
2. Рассчитать балансировочный клапан, используя с этой целью температурные показатели на обратке, подающей линии и выходе из отопительного устройства, в условиях стандартного коэффициента 0,9 и по формуле пропускной способности: К = 0,9 × [(t_k – t_o/t_p – t_o) – 1]).
3. Настроить насосное оборудование, рассчитав расход кипятка и показатели потери давления на контурах. Допускается выставлять минимальную подачу с постепенным добавлением скорости.
4. Сбалансировать ветки, полностью открыв регулирующие узлы и плавно закрывая их до требуемого положения.

   Необходимо максимально правильно отрегулировать положение балансировочного клапана

На заключительном этапе настройки гребёнки для системы «тёплый пол» выполняется увязка расхода узла подмешивания с другими приборами отопления.

Следует отметить, что установка расходомера значительно облегчит получение точности при настройке всех узлов. Показатели обработки перепускного клапанного устройства рекомендуется выставлять примерно на десять процентов ниже, чем установленные максимальные значения давления насосного оборудования.

Подробнее о самостоятельном монтаже водяного теплого пола и разбор различных систем укладки вы узнаете в материале: https://pol-master.com/tepliy-pol/vodyanoj-teplyj-pol-svoimi-rukami.html.

Как изготовить устройство своими руками

Самостоятельное изготовление распределительного узла — занятие не слишком хлопотное и совсем не затратное, поэтому такой вариант всё чаще выбирают домашние умельцы, желающие сэкономить денежные средства на приобретении такого дорогостоящего устройства.

Составление чертежа

Прежде чем приступить к сборке гребёнки своими руками, необходимо составить грамотный чертёж или схему такого устройства с учётом количества контуров, нагрузки и других основных параметров.

Предварительно составленная схема сборки распределительного узла позволяет произвести все работы правильно, максимально качественно и быстро

Подбор необходимого материала

Для изготовления гребёнки своими руками потребуется приобрести несколько самых простых деталей, представленных:

• тройником латунным на ½ дюйма — четыре штуки;
• шаровым краном с резьбовым соединением на ½ дюйма — пять штук;
• силиконовым герметиком;
• стандартной заглушкой на ½ дюйма.

Приобретаемые тройники обязательно должны иметь конфигурацию, при которой на одной стороне изделия присутствует внутренняя резьба, а на противоположной части располагается наружная резьба.

Изготовление

Последовательность самостоятельного изготовления распределительной гребёнки для отопительной системы «тёплый пол»:

1. Собрать тройники в единую линию. Для подсоединения каждого последующего тройника к предыдущему используется наружная и внутренняя резьба, что позволяет получить прямую трубу с наличием боковых отводков. Надёжная герметизация всех соединений предполагает обработку мест резьбовых подсоединений силиконовыми герметиками, наносимыми на внешнюю резьбу. Все излишки герметика необходимо удалить при помощи ветоши.
2. На входную часть полученной прямой трубы устанавливается, при помощи силиконового герметика и резьбового соединения, стандартный кран.
3. С противоположной стороны основания на самодельной гребёнке устанавливается заглушка.
4. Все боковые ответвления обеспечиваются вкручиваемыми и герметизируемыми кранами.

   Вполне возможно изготовить своими руками конструкцию для любого количества кранов

Полученная таким образом самодельная распределительная гребёнка прекрасно подходит для обустройства четырёхконтурной системы «тёплый пол».

Не менее популярным вариантом является самостоятельная спайка гребёнки на основе обычных полипропиленовых труб и дополнительных фитингов. Количество тройников подбирается индивидуально, а отрезки ППР-труб должны иметь аналогичный с ними диаметр. При таком варианте нарезанные трубы служат соединительными ниппелями для состыковки тройников.

Видео: самодельный коллектор

Обогрев помещения посредством современной и высокоэффективной системы «тёплый пол» является одним из наиболее практичных вариантов с точки зрения экономии энергетических ресурсов и равномерности распределения тепловой энергии. При обустройстве такого вида отопления на большой площади в обязательном порядке используется специальная гребёнка с ручным или автоматическим регулированием.

Использование автоматики в системе управления гребёнкой является идеальным вариантом, позволяющим получать максимальный уровень экономической выгоды при расходе тепловой энергии. Тем не менее такое устройство относится к категории не общедоступных и инерционных, поэтому прогрев и остывание напольной отопительной системы потребуют некоторого времени.

• Автор: Владимирович75
• Распечатать

Оцените статью:

(4 голоса, среднее: 4 из 5)

Поделитесь с друзьями!

Коллектор для теплого пола: виды, схемы подключения

При монтаже водяного теплого пола прокладывается немалое количество труб – несколько участков, которые называются контурами. Все они подключены к устройству, распределяющему и собирающему теплоноситель – коллектору для теплого пола.

Содержание артикула

• 1 Назначение и виды
  • 1.1 Материалы
  • 1.2 Оборудование
• 2 Устройство смесительного узла
  • 2.1 Схема трехходового клапана
  • 2.2 Схема на двухходовой клапан
  • 2.3 Выбор параметров клапана

Назначение и виды

Теплый водяной пол отличается большим количеством трубных схем и низкая температура циркулирующего в них теплоносителя. В основном требуется подогрев теплоносителя до 35-40°С. Единственными котлами, которые способны работать в таком режиме, являются конденсационные газовые котлы. Но их редко устанавливают. Все остальные типы котлов выдают больше горячей воды на выходе. Однако запустить его при такой температуре в контуре нельзя — слишком горячий пол неудобен. Для снижения температуры также необходимы смесительные узлы. В них в определенных пропорциях смешивается горячая вода из подающего и охлажденная вода из обратного трубопровода. После этого через коллектор для теплого пола подается в контур.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы вода одной температуры поступала во все контуры, ее подают в гребенку теплого пола — устройство с одним входом и рядом выходов. Такая гребенка собирает охлажденную воду из контуров, откуда она поступает на вход в котел (и частично поступает в смесительный узел). Это устройство – гребенки подачи и обратки – еще называют коллектором для теплого пола. Может идти с узлом смешивания, а может быть только гребенками без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола изготавливается из трех материалов:

При монтаже входы контуров теплого пола подключаются к подающему коллектору коллектора, а выходы контуров подключаются к коллектору обратный трубопровод. Они соединены попарно — чтобы было легче регулировать.

Оборудование

При устройстве водяного теплого пола рекомендуется все контуры делать одинаковой длины. Это необходимо для того, чтобы теплоотдача каждого контура была одинаковой. Жаль только, что такой идеальный вариант встречается редко. Гораздо чаще встречаются различия по длине, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающем коллекторе устанавливаются расходомеры, а на обратном коллекторе регулирующие клапаны. Расходомеры представляют собой приборы с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе имеется поплавок, отмечающий скорость, с которой движется теплоноситель в этом контуре.

Понятно, что чем меньше теплоносителя проходит, тем прохладнее будет в помещении. Для коррекции температурного режима меняют расход на каждом контуре. При такой конфигурации коллектор для теплого пола делается вручную с помощью регулирующих вентилей, установленных на гребенке обратки.

Скорость потока изменяется поворотом ручки соответствующего регулятора (на фото выше они белые). Чтобы было проще ориентироваться, при установке блока коллектора желательно подписать все контуры.

Расходомеры (справа) и серво/серводвигатели (слева)

Этот вариант неплохой, но приходится регулировать расход, а значит приходится вручную регулировать температуру. Это не всегда удобно. Для автоматизации регулировки на вводах установлены сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации сервопривод получает команду закрыть или открыть поток. Таким образом, поддержание заданной температуры автоматизировано.

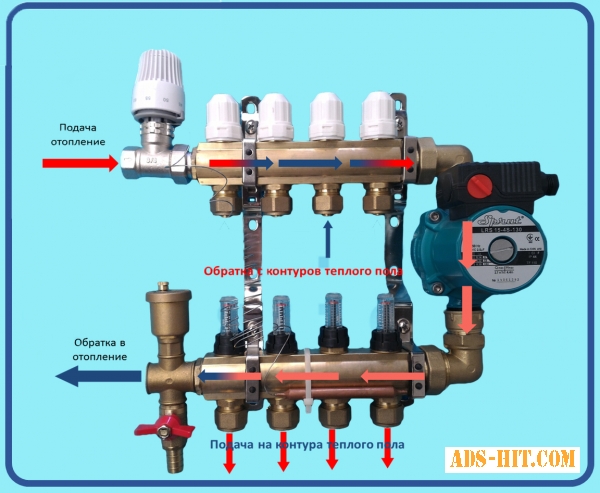

Конструкция смесительного узла

Смесительный узел для теплого пола может быть основан на двухходовом и трехходовом клапане. Если система отопления смешанная – с радиаторами и теплыми полами, то в агрегате есть еще и циркуляционный насос. Даже если котел имеет свой циркулятор, он не может «протолкнуть» все петли теплого пола. Поэтому поставили второй. А тот, что на котле, работает на радиаторы. В этом случае эту группу иногда называют насосно-смесительным узлом.

Контур трехходового клапана

Трехходовой клапан представляет собой устройство, смешивающее два потока воды. В данном случае это подогретая вода подачи и более холодная вода из обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана находится подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Этот сектор может управляться термостатом, ручным или электронным термостатом.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который выходит на подающий коллектор коллектора теплого пола.

После трехходового клапана устанавливается насос, который «нагнетает» воду в сторону подающего коллектора (важно направление!). Чуть дальше насоса установлен датчик температуры от термоголовки, закрепленной на трехходовом кране.

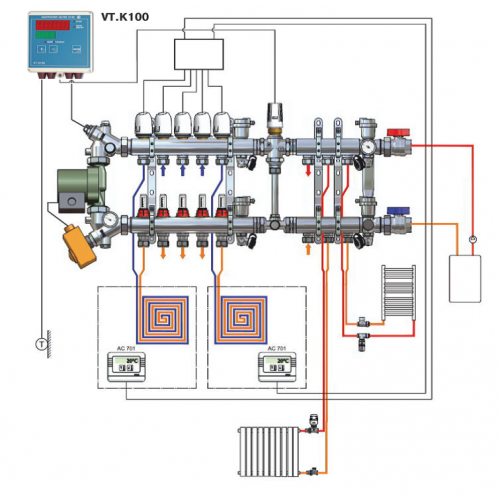

Схема смесительной группы для теплого водяного пола на трехходовом кране

Работает все так:

• Горячая вода подается от бойлера. В первый момент он проходит через клапан без примеси.
• Датчик температуры посылает на клапан информацию о том, что вода горячая (температура выше установленной). Трехходовой клапан открывает смесь обратной воды.
• В этом состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой кран перекрывает подачу холодной воды.
• В этом состоянии система работает до тех пор, пока вода не станет слишком горячей. Затем снова открывается микс.

Алгоритм работы прост и понятен. Но у этой схемы есть существенный недостаток – есть вероятность, что при неполадках в контуре теплого пола горячая вода будет подаваться напрямую, без примесей. Так как трубы в теплый пол прокладывают преимущественно из полимеров, то при длительном воздействии высоких температур они могут разрушаться. К сожалению, этот недостаток не может быть устранен в данной схеме.

Схема двухходового клапана

Двухходовой клапан устанавливается на подаче котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, настраивается в зависимости от требуемой температуры подачи (обычно регулируется шестигранным ключом). Он определяет количество подаваемой холодной воды.

Двухходовой клапан должен быть установлен с управлением от датчика температуры. Как и в предыдущей схеме, датчик ставится после помпы, а помпа гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно изменяется температура подаваемой воды на входе в насос (поток холодный налажен и стабилен).



Схема смесительного узла на основе двухходового клапана

Выбор параметров клапана

Как двухходовые, так и трехходовые клапаны характеризуются расходом или пропускной способностью. Это величина, отражающая количество теплоносителя, которое он способен пропустить через себя в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или кубических метрах в час (м

3 /час).

В общем случае при проектировании системы требуется произвести расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т. д. Но если коллектор для теплого пола собирается своими руками, расчеты крайне редки. Чаще всего они основаны на экспериментальных данных и заключаются в следующем:

• вентиль с расходом до 2 м ³ /час может обеспечить порядка 50-100 кв.м. теплый пол (100 квадратов — с натяжкой с хорошим утеплением).
• если производительность (иногда обозначают КВС) от 2 м ³ /час до 4 м ³ /час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
• для площадей свыше 200 м2 требуется исполнение более 4 м ³ /час, но чаще делают два смесительных узла — так проще.

Материалы, из которых изготавливаются клапаны — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе этих элементов стоит брать только брендовые и проверенные – от их работы зависит работа всего теплого пола. По качеству явных лидеров три: Oventrop, Esby, Danfos.

6 901 6 164 руб.

руб. руб. 1,6 м3/ч

Наименование	Присоединительный размер	Материал корпуса / штока	Производительность (КВС)	Максимальная температура воды	Цена
Трехходовой Danfoss VMV 15	1/2 дюйма	латунь/нержавеющая сталь	2,5 м3/ч	120 °C
Данфосс трехходовой ВМВ-20	3/4″ дюйм	латунь/нержавеющая сталь	4 м3/ч	120 °C	152 € 11127 руб.
Данфосс трехходовой ВМВ-25	1″ дюйм	латунь/нержавеющая сталь	6,5 м3/ч	120 °C	166 € 12152 руб
Esbe трехходовой VRG 131-15	1/2″ дюйм	латунь/композит	2,5 м3/ч	110 °C	52
Трехходовой Esbe VRG 131-20	3/4 дюйма	латунь/композит	4 м3/ч	110°С	48 € 3514 руб
Barberi V07M25NAA	1″ дюйм	латунь	1,6 м3/ч	предел регулировки — 20-43°C	48 € 3514 руб
Барбери 46002000MB	3/4 дюйма	латунь	4 м3/ч	110 °C	31 € 2307руб.
Барбери 46002500MD	1 «дюйм	латунь	8 м3/ч	110 °C	40 € £ 2984

принцип работы, монтаж и правила подключения

Одним из эффективных вариантов модернизации системы отопления, позволяющей сделать ее более производительной и надежной, является установка коллекторного блока. Устройство, пришедшее на смену традиционным конструкциям линейной конструкции, призвано повысить удобство использования и ремонтопригодность системы.

Как функционирует коллектор для отопления и какие особенности монтажа следует учитывать, рассмотрим подробнее.

Содержание статьи:

• Принцип работы распределителя
• Типы коллекторов в системах отопления
  • Тип №1 — радиаторный коллектор отопления
  • Тип №2 — гидравлический стрелочный
  • Тип №3 — Солнечные Установки коллекторов
• Модификации распределительных гребенок
• Удачный выбор
• Правила установки и подключения
• Выводы и полезное видео по теме

Принцип работы распределителя

основное назначение — равномерно распределять тепловые потоки поступающие от магистрали по контурам системы и обратно охлаждаемой жидкости в котел за счет циркуляционной циркуляции.

При этом отдельные ветки системы, подключенные к коллектору, становятся независимыми друг от друга.

Устройство представляет собой промежуточный распределительный узел, основными элементами которого являются две взаимосвязанные части:

• гребенка подачи — отвечает за подачу теплоносителя;
• реверс — выполняет функцию отвода остывшего теплоносителя к теплогенератору.

Вместе они образуют группу коллекторов. От каждой гребенки отходит несколько выводов для соединения цепей, ведущих к отопительным приборам.

Галерея изображений

Фото

Коллекторный узел равномерно распределяет тепловые потоки по всем узлам и устройствам системы отопления

Распределительную гребенку для организации лучистой системы отопления можно приобрести в заводских условиях или изготовить своими руками.

Для изготовления самодельного коллекторного устройства используются полипропиленовые и стальные трубы

Нагретый до рабочей температуры теплоноситель сначала подается в коллектор, от которого по трубам поступает к каждому из параллельно соединенных устройств практически одновременно

Сборка коллектора чаще всего состоит из двух гребенок. Один из них принимает и распределяет нагретый теплоноситель, второй собирает остывший

Радиационные решения отопительного прибора часто комбинируют с двух- и однотрубными вариантами

Почти в обязательном порядке коллекторные схемы отопления требуют установки как минимум одного циркуляционного насоса . Предпочтительно, чтобы им было оснащено каждое нагревательное кольцо.

Для удаления шлама из системы отопления коллекторные гребенки дополняются рассламинаторами, для возможности слива воды шаровыми кранами

Коллектор в систему отопления

Коллектор заводского изготовления

Распределительная гребенка из полипропиленовых труб

Домовая электропроводка

Элементы сборки коллектора

Двухтрубная коллекторная комбинация

Техническое оборудование балочных схем

3

Каждый вывод устройства может быть оборудован выпускными клапанами и запорным или регулирующим клапаном.

Их наличие позволяет регулировать давление внутри каждого контура и, при необходимости, отсоединять ответвления для ремонта, например, перекрывать подачу теплоносителя.

Для повышения производительности системы и возможности управления всеми процессами отопления в каждом помещении отапливаемого дома, здания Также используют в качестве площадки для установки:

• клапаны вытяжные воздушные;
• водосливные клапаны;
• расходомеры;
• теплосчетчики.

Принцип работы коллекторной системы достаточно прост. Подогретая теплогенератором жидкость поступает в питающую гребенку.

Внутри промежуточного узла скорость жидкости замедляется из-за увеличенного внутреннего диаметра устройства, она перераспределяется между всеми выходами.

Количество выводов на распределителе может быть любым, а в случае необходимости конструкцию всегда можно увеличить за счет дополнительных ответвлений

Зная расход теплоносителя, равный мощности теплогенератора, и скорость воды, легко найти требуемую площадь поперечного сечения. Только предварительно литры следует перевести в удобную для расчетов единицу мм ³ .

По соединительным патрубкам, сечение которых меньше диаметра трубы коллекторного узла, теплоноситель поступает в отдельно проложенные контуры и движется к радиаторам или к .

Благодаря такому распределению каждый элемент хорошо прогревается, снабжается теплоносителем одинаковой температуры.

Внутренний диаметр коллектора определяют расчетным путем так, чтобы скорость движения теплоносителя внутри него была не более 0,7 м/с

Дойдя до батареи и отдав полученное при нагревании тепло, жидкость направляется через другую трубу в обратном направлении к распределительному блоку. Там она уходит в обратку, откуда перенаправляется на теплогенератор.

Для загородного дома Считается самым эффективным и надежным.

Единственное, что может остановить рачительного хозяина, это стоимость. Ведь обустройство такой системы обойдется дороже, чем устройство обычной системы тройникового типа.

Такое конструктивное решение, предусматривающее размещение отдельных подводящих труб, создает условия для равномерного прогрева радиаторов

Типы коллекторов в системах отопления

Коллекторные системы, применяемые при проектировании замкнутых циркуляционных систем отопления, бывают трех разновидностей.

В зависимости от назначения конструкции на рынке представлены: радиаторные и солнечные системы, а также устройства, оснащенные гидравлической стрелкой.

Тип №1 — радиаторно-коллекторное отопление

Какой бы тип отопления ни проектировался в доме, в нем всегда присутствуют радиаторы. Поэтому наиболее популярным типом являются коллекторы, распределяющие потоки теплоносителя непосредственно к установленным в комнатах батареям.

Распределительный узел состоит из двух соединенных между собой гребенок: первая направляет теплоноситель к установленным в комнатах приборам, вторая — отводит обратно в котел

Коллекторы, применяемые в радиаторном отоплении, в зависимости от архитектурных и интерьерных особенностей помещения могут подключаться различными способами.

По способу подключения система радиаторного отопления может быть выполнена в любом из следующих вариантов исполнения:

• верхнее подключение;
• нижнее присоединение;
• установка сбоку;
• удерживая по диагонали.

Наиболее распространенным остается нижний способ подключения. При такой планировке контуры, скрытые под поверхностью плинтуса или пола, не так бросаются в глаза.

Да и расчеты подтверждают, что при нижнем подключении все преимущества частного отопления проявляются в полной мере.

На каждом этаже дома оборудован коллектор для радиаторов. Устанавливают его по центру, маскируя устройство в нише или в специально предназначенном для него шкафу на стене.

Место установки следует выбирать таким образом, чтобы ко всем устройствам были подключены по возможности ответвления одинаковой длины.

Если невозможно добиться равенства колец, подсоединяемых к коллектору, то каждая ветвь оснащается своим циркуляционным насосом.

Фактически все ответвления, подключенные к распределительному узлу, представляют собой самостоятельную цепь со своей запорной арматурой, а иногда и автоматикой.

Ярким примером коллекторной схемы отопления являются .

Схема коллекторной разводки обеспечивает равномерную подачу тепла ко всем кольцам водяной системы «Теплый пол»

Трубопроводы для теплого пола собираются из медных труб или их пластиковых аналогов; для соединения используются неразъемные фитинги.

В отопительные кольца монтируют вентили, с помощью которых регулируют подачу теплоносителя, а при необходимости отключают «теплые полы» от общей отопительной сети.

Коллектор для «теплого пола» представляет собой конструкцию, включающую в себя ряд трубных колец, которые укладывают под пол

Такие системы всегда оборудуют . Он размещен в промежуточном коллекторе на входе в трубу в обратном направлении.

Количество форсунок на распределительном узле зависит от количества комнат закольцованных на одну гребенку.

Количество групп коллекторов определяется исходя из длины контуров. Расчет основан на соотношении, при котором на одну группу коллекторов отводится 120 метров трубопровода.

Тип №2 — гидравлическая стрела

При оборудовании мощных и разветвленных систем отопления, которые проектируются в жилых домах большой площади, распределительные коллекторы оборудуются теплогидравлической стрелкой или гидрострелкой .

При установке соединительного звена к нему с одной стороны подключается контур котла отопления, а с другой – радиаторное отопление или «теплые полы».

Гидравлическая стрела представляет собой вертикальную полую трубу, снабженную эллиптическими заглушками на концах, основное назначение которой выравнивание давления, оказываемого на теплоноситель

Наличие гидрораспределительной стрелы позволяет решить сразу несколько задач:

• во избежание резких перепадов температуры в трубах, пагубно влияющих на срок службы системы;
• за счет смешения и вторичной циркуляции части теплоносителя, для поддержания постоянного объема котловой воды, а также экономии топлива и электроэнергии;
• при необходимости компенсировать дефицит расхода во вторичном контуре.

Поддержание температурного баланса достигается за счет того, что устройство позволяет отделить гидравлический контур котла от вторичного контура.

Вариант изготовления самодельного коллекторного распределителя, оборудованного гидрострелой, выполненной из стальной трубы квадратного сечения и оснащенной фитингами

Оптимальная работа системы, оснащенной гидрострелой, может быть обеспечена при оборудован собственным циркуляционным насосом.

Тип №3 — Солнечные коллекторные установки

Устройства этого типа выбирают при обустройстве автономного водоснабжения в негазифицированных районах, где уровень солнечной радиации достаточно высок.

Воздушные гребенки на солнечных батареях работают за счет парникового эффекта, преобразовывая солнечный свет в тепло

Конструкция солнечных установок несколько отличается от традиционных аналогов. По сути, они представляют собой своеобразные теплицы, аккумулирующие солнечную энергию.

Естественная циркуляция теплоносителя в них осуществляется за счет конвекционных потоков и под действием вентиляторов, прикрепленных к поглощающей плите.

Солнцезащитный распределитель представляет собой небольшую плоскую коробку, покрытую черной поглощающей пластиной. Эта теплопоглощающая пластина также аккумулирует тепло.

Накопленное тепло передается теплоносителю, в роли которого может выступать воздух или жидкость, циркулирующая по трубам.

Основное назначение солнечного коллектора — направление и перераспределение энергии светила на бытовые нужды и нужды

В продаже можно встретить передвижные солнечные коллекторные системы. Их конструкция устроена так, что зеркала и нагревательные элементы «следят» за движением солнца, благодаря чему его энергия поглощается по максимуму.

Но из-за дороговизны оборудования как основного источника отопления в условиях климата даже южные районы нашей страны нерентабельны.

И поэтому больше привлекаются в качестве дополнительного источника тепла при обустройстве систем отопления с использованием твердотопливных и газовых котлов.

Гребенки распределительные Модификации

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для систем отопления.

Изготовители предлагают как соединительные звенья простейшей конструкции, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирующего оборудования, так и коллекторные блоки с полным набором навесных элементов.

Коллекторный блок, включающий в себя все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы системы отопления

Простые устройства представляют собой латунные модели с дюймовым проходом отводов, снабженные двумя присоединительными отверстиями по бокам.

Такие устройства имеют заглушки на обратном коллекторе, вместо которых всегда можно установить дополнительные устройства в случае «наращивания» системы. предусмотреть установку запорной арматуры.Дорогие дорогие модели могут комплектоваться:

• расходомеры , основным назначением которых является регулирование расхода теплоносителя в каждом контуре;
• Датчики температуры предназначены для контроля температуры каждого нагревателя;
• воздухоотводчик автоматический для сброса воды;
• электронные вентили и смесители , предназначенные для поддержания запрограммированной температуры.

Количество цепей в зависимости от подключаемых потребителей может варьироваться от 2 до 10 шт.

Независимо от сложности и универсальности оборудования, при изготовлении гребенок коллекторного блока используются материалы, устойчивые к внешним факторам

Если брать за основу материал изготовления, то промежуточные сборные коллекторы бывают:

1. Латунь – отличаются высокими эксплуатационными параметрами при доступной цене.
2. Нержавеющая сталь — Стальные конструкции чрезвычайно прочны. Они легко выдерживают высокое давление.
3. Полипропилен — Модели из полимерных материалов хоть и не очень дорогие, но по всем характеристикам уступают металлическим «собратьям».

Модели из металла обработаны антикоррозионными составами и утеплены для продления срока службы и повышения эксплуатационных параметров.

Разделительные конструкции из полимеров для устройства систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть отлиты или снабжены цанговыми зажимами, позволяющими соединение с металлопластиковыми трубами.

А вот выбирать гребенки с цанговыми зажимами специалисты не советуют, так как они часто «грешат» подтеканием охлаждающей жидкости в месте соединения клапана. Это связано с быстрым выходом из строя пломбы. И заменить его не всегда возможно.

Коллекторы применяются в однотрубных и двухтрубных отопительных контурах. В однотрубных системах одна гребенка подает нагретый теплоноситель, а принимает охлажденный

Хороший выбор

Основная сложность заключается не только в установке коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует руководствоваться следующими параметрами:

1. Максимально допустимое давление для данной модели. Он определяет тип материала, из которого может быть изготовлен клапан.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного соединения элементов.

Все эксплуатационные параметры указаны в паспорте на изделие.

Для обустройства поэтажных отопительных контуров, оборудованных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке напольных распределителей руководствуются параметрами «подсистемы», которую они призваны обслуживать.

Благодаря напольному размещению гребенок при необходимости всегда можно отключить нагрев как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание системы отопления и ее ремонт.

Так как коллекторный блок — дорогое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строя, при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Можно смело доверять таким производителям как GREENoneTEC , «Rehau» , «Soletrol» , «Oventrop» и «Meibes» . В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должны соответствовать ГОСТ и ТУ.

В качестве дополнительных приспособлений для подключения коллектора могут понадобиться: 1 — автоматический воздухоотводчик, 2 — переходник, 3 — уголок, 4 — кран, 5 — отвод, 6 — еще один уголок, 7 — отводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• воздухоотводчик автоматический — монтируется, если установка и радиаторы расположены на одном этаже;
• переходник — необходим при установке воздухоотводчика диаметром ½ дюйма при условии, что резьба коллектора ¾ дюйма.
• уголок — позволяет соединить трубы и направить воздухоотводчик вверх.
• кран — необходим для подключения к устройству трубы, идущей от котла;
• приводной оснащенный накидной гайкой — позволит при необходимости перекрыть подачу СОЖ и, отвернув накидную гайку, отсоединить устройство.

Если планируется подключение , Кроме того, необходимо установить кран для подзарядки.

Для крепления коллектора к стене также потребуются хомуты, «посаженные» на пластиковые дюбели. При монтаже конструкции также допустимо использование специальных кронштейнов.

Такие конструкции удобны тем, что верхний коллектор выдвигается вперед, благодаря чему трубы блока не мешают подвести трубопровод к нижнему коллектору.

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего на этапе проектирования и монтажа системы отопления.

Такие промежуточные конструкции устанавливайте в помещениях, защищенных от повышенной влажности. Чаще всего для этих целей выделяется место в коридоре, кладовой или гардеробной.

Коллекторный блок желательно разместить в специальном металлическом шкафу, оборудованном отверстиями для вывода труб в боковых стенках

В продаже имеются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и штамповкой по бокам.

При отсутствии возможности установить металлический шкаф, делают проще, закрепляя устройство непосредственно на стене. Ниша для расположения коллекторного блока размещена на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных цепей практически не существует. Но есть ряд ключевых моментов, относительно которых специалисты пришли к общему знаменателю:

1. Наличие расширительного бачка . Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
2. Наличие циркуляционного насоса на каждый установленный контур . Относительно этого элемента не все специалисты единодушны. Но все же, если вы планируете использовать несколько независимых контуров, для каждого из них стоит установить отдельный блок.

Перед циркуляционным насосом на обратке место . За счет этого он становится менее уязвимым к завихрениям водных потоков, часто возникающим в этом месте.

Если используется гидравлическая стрела, бак монтируется перед основным насосом, основной задачей которого является обеспечение циркуляции по малому контуру.

Расположение циркуляционного насоса не критично. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при установке расположить вал горизонтально. Если это условие не будет соблюдено, первый пузырек скопившегося воздуха покинет агрегат без охлаждения и смазки.

Процесс сборки и подключения коллекторной системы наглядно представлен в видеоблоке.

Выводы и полезное видео по теме

Видео инструкция по последовательной сборке коллекторного блока:
