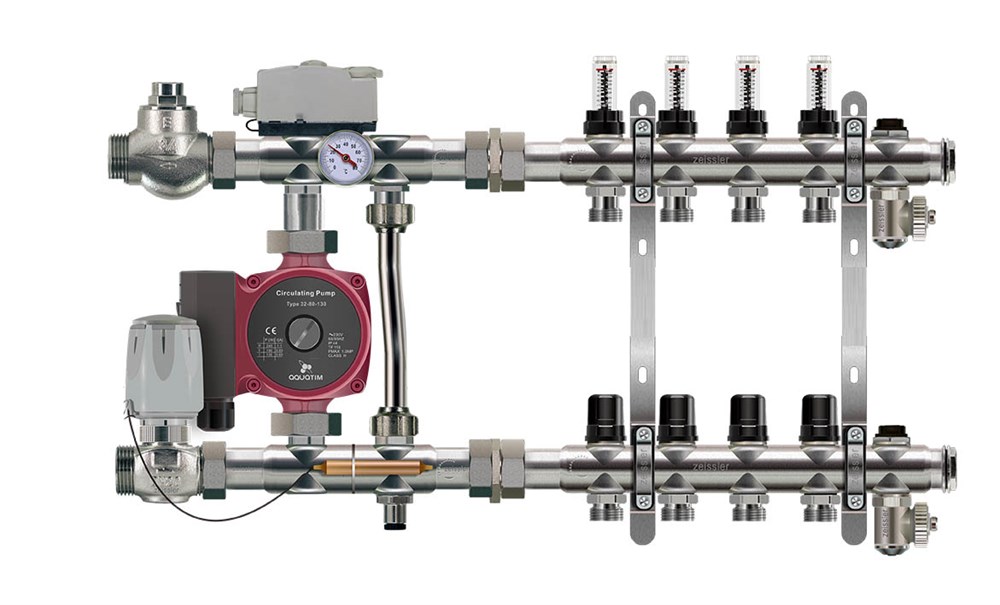

Комплект обвязка для теплого пола KOMFORT 7 выходов

Обвязка теплого пола KOMFORT 2 выходов

Назначение и область применения:

Низкотемпературный узел » KOMFORT» представляет собой подобранный комплекс оборудования, предназначенный для циркуляции теплоносителя с пониженной, до настроечного значения, температурой. Его применение необходимо в тех местах, где температура теплоносителя в подающей линии может превышать рабочие параметры системы. Самым распространенным примером служит подключение системы водяных теплых полов и радиаторного отопления к одному котлу, в этом случае котел разогревается до температуры необходимой радиаторному отоплению(Tмакс.=95°С), а в теплые полы поступает теплоноситель с пониженной температурой(Tмакс.=55°С).

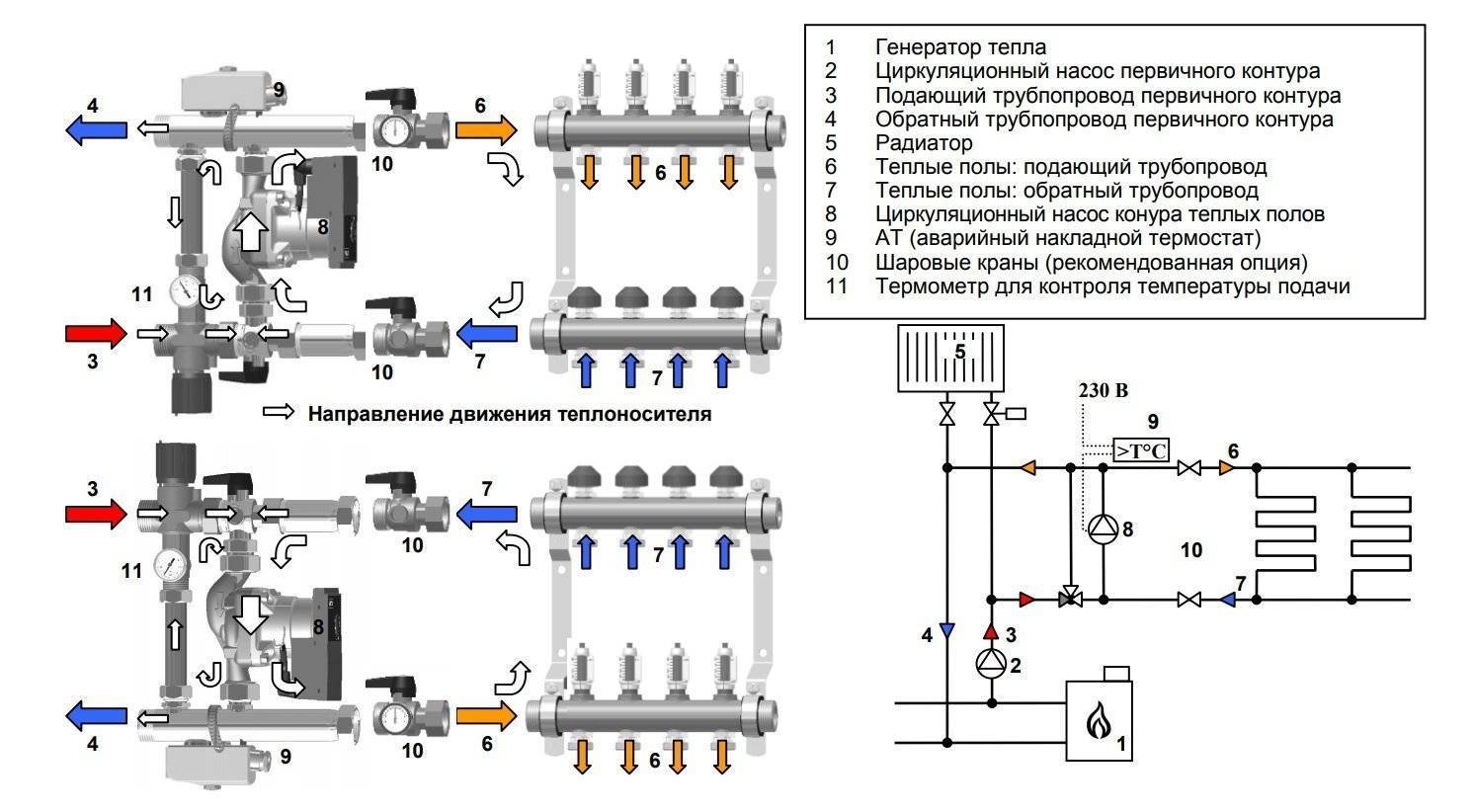

Принципиальная схема:

Насос забирает теплоноситель из обратного коллектора и направляет его в подающий, из подающего коллектора теплоноситель поступает в отопительные контура и возвращается к насосу через обратный коллектор. Цикл повторяется постоянно, а температура теплоносителя при этом уменьшается. Погружной датчик постоянно реагирует на изменения температуры теплоносителя и автоматически регулирует подмес из первичного контура, таким образом, что бы температура на входе в подающий коллектор соответствовала температуре установленной термостатическом клапане. При подмесе из высокотемпературного контура избыточный объем сбрасывается через обратный коллектор в первичный контур, при этом движение высокотемпературного теплоносителя через обратный коллектор исключается наличием обратного клапана.
Комнатный термостат контролирует температуру воздуха в помещение и подает соответствующие команды электротермическому приводу. Электротермический привод, в свою очередь, закрывает и открывает выход теплоносителя из смесительного узла в первичный контур, при этом подмес из высокотемпературного контура меняется так же.
Регулируемым байпас пропускает часть теплоносителя из подающего коллектора в обратный минуя отопительные контура. Регулировка байпаса необходима для защиты насоса от перегрузок, когда изменение расхода теплоносителя через контура автоматизировано (автоматическая зональная регулировка). Кроме этого наличие байпаса позволяет удалить воздух из коллекторов, после сервисного обслуживания. минуя отопительные контура.

Технические характеристики:

Максимальная температура теплоносителя: 80°С.
Максимальное рабочее давление: 6бар.
Диапазон регулирования температуры теплоносителя: от 20°С до 60°С.
Диапазон регулирования температуры воздуха: от 10°С до 30°С.
Пределы измерения термометрами: от 0°С до 80°С.
Диапазон индикации расходомером: 0 — 5л/мин.

Элементы системы и комплект поставки:

1) Термостатический клапан.
2) Термостатическая головка с погружным датчиком.
3) Погружной датчик.
4) Гильза для погружного датчика.
5) Верхний присоединительный элемент.
6) Термометр смешанного теплоносителя поступающего в контура.
7) Нижний присоединительный элемент со встроенным обратным клапаном.
8) Термометр теплоносителя поступающего из контуров.
9) Разъемные соединения к коллекторам.
10) Накидные гайки для подключения насоса 1.1/2″.
11) Циркуляционный насос.
12) Подающий коллектор.
13) Расходомеры.
14) Обратный коллектор.
15) Термостатические клапаны.
16) Выход под евроконус 3/4″ для подключения низкотемпературных контуров (евроконуса в комплект не входят ).
17) Регулировочно-запорный вентиль.
18) Настенное крепление.
19) Автоматические воздухоотводчики.
20) Кран для слива и подпитки.
21) Регулируемый быйпас.
22) Привод электротермический.
23) Комнатный термостат.

Габаритные размеры:

Комплекты обвязки теплого пола KOMFORT поставляютя с коллекторами из нержавеющей стали если вам нужен коллектор из латуни укажите это в комментарии к заказу, цену уточняйте у оператора

Габаритные размеры в комплектации с коллекторами из нержавеющей стали :

Кол-во контуров1234567891011
А (мм. )390
B (мм.)50
С (мм.)490540590640690740790840890940990
G1Внутренняя резьба 3/4″
G2Евроконус 3/4″

Габаритные размеры в комплектации с коллекторами из латуни:

Кол-во контуров1234567891011
А (мм.)390
B (мм.)50
С (мм.)460510560610660710760810860910960
G1Внутренняя резьба 3/4″
G2Евроконус 3/4″

Бренд:

Stroy-San

Тип товара:

Обвязка теплого пола

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Содержание

  • 1 Назначение смесителя для теплого пола

  • 2 Выбор и подключение коллектора

    • 2.1 На что обращаем внимание при покупке?

    • 2.2 Расположение коллекторного узла

    • 2.3 Особенности установки оборудования

  • 3 Примерная схема-инструкция

Назначение смесителя для теплого пола

youtube.com/v/xIJj-HLMYLY?autoplay=0″ wmode=»transparent»/>

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

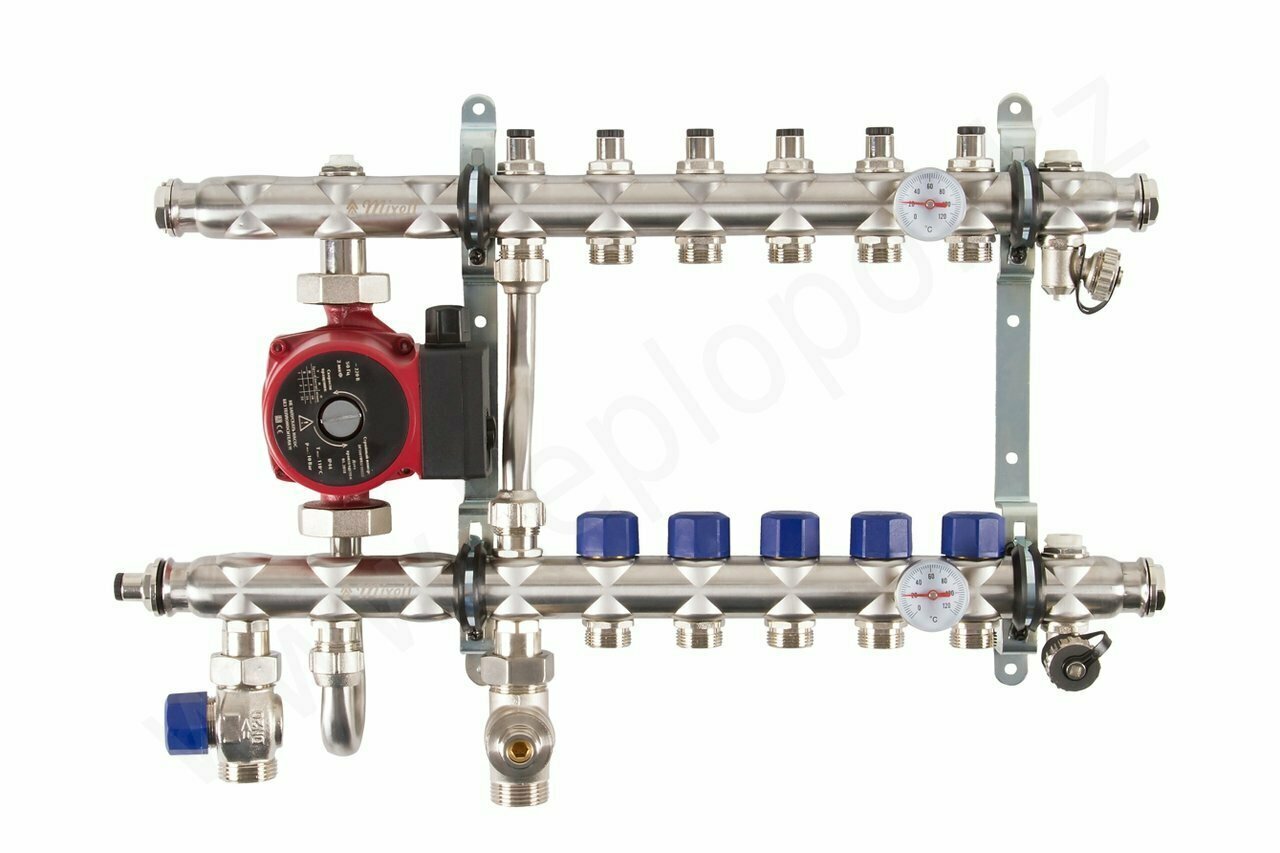

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

  • Автор: Яна
