Коловорот — как устроен, разновидности, принцип действия, преимущества и недостатки коловоротов

Коловорот — надежный и удобный инструмент, позволяющий высверливать отверстия в древесине, пластике, металле и прочих материалах. Несмотря на существование большого спектра электрических устройств для сверления, ручной коловорот достаточно широко применяется при выполнении строительных, ремонтных и других видов работ. Механическому инструменту не требуется электроэнергия или топливо, так как он приводится в действие мышечной силой пользователя.

Как устроен коловорот?

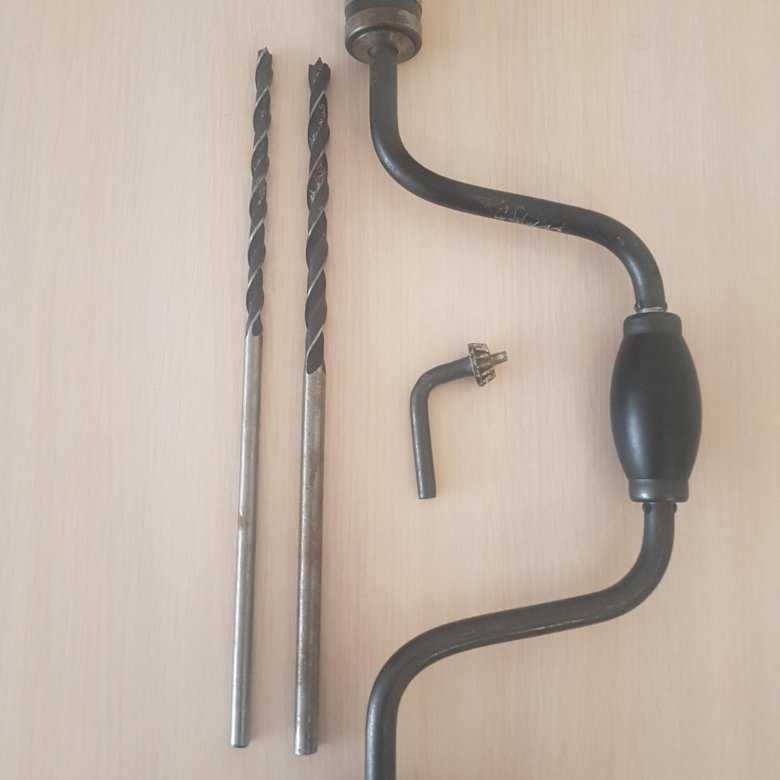

Коловорот представляет собой согнутую металлическую скобу с эргономичной рукояткой с одной стороны и зажимным патроном — с другой. Последний предназначен для установки и надежного удержания сверла. Внутреннее пространство патрона является квадратным, прямоугольным либо имеющим конусовидную форму сечения. Механизм с возможностью замены оснастки обеспечивает удобство эксплуатации и обслуживания конструкции.

В самых простых современных, а также устаревших разновидностях коловоротов наличие патрона не предусмотрено. Режущее приспособление здесь устанавливается в специальное гнездо, расположенное в районе основания инструмента и зажимается посредством бокового болтового соединения. Самые простые коловороты и вовсе не предусматривают установки оснастки, являясь с последней одним целым.

Работа с механическим коловоротом требует определенных физических и временных затрат. Модернизация конструкции частично облегчает ее эксплуатацию. Современные модели оснащаются следующими составляющими:

  • нажимная рукоятка в виде шара или гриба;
  • подшипник, обеспечивающий равномерный ход устройства;
  • коленчатый вал с ручкой для захвата при совершении вращательных движений;
  • система с трещоткой, обеспечивающая бурение без совершения полного оборота вала;
  • зажимной патрон, кулачки, узел крепления зажимного элемента.

Усовершенствованная разновидность коловорота — ручная дрель способна значительно повысить быстродействие при сверлении отверстий. Такое устройство существенно сокращает время выполнения операции и снижает физическую нагрузку на пользователя.

Разновидности и принцип действия

В принцип работы данного инструмента заложено круговое вращение рукоятки вокруг своей оси. Современные коловороты предоставляют возможность применения различных режущих аксессуаров с функцией их замены. Оборудование может использоваться с центровыми, винтовыми, зенковочными сверлами, оснасткой переменного диаметра. Ряд моделей коловоротов поддерживает установку отверточных насадок-бит для вкручивания и выкручивания шурупов, винтов и саморезов.

Классический инструмент

Технология работы с обычным коловоротом предельно проста. Заостренный наконечник (сменная насадка) приставляется к отмеченному для создания отверстия месту. Устройство фиксируется на точке сверления путем надавливания на нажимной элемент.

Высверливание производится вращением коленчатого вала вокруг своей оси и равномерным нажимом на головку для необходимого углубления режущего элемента.

При увеличении скорости вращения и силы надавливания происходит ускорение процесса бурения. При работе с коловоротом требуется соблюдение точности направления оснастки, контроль силы нажима и частоты вращения рукоятки. Чтобы получить сквозное отверстие в заготовке большой толщины сверление следует производить с двух сторон, ориентируясь на предварительно отмеченные точки входа и выхода режущего элемента.

Круг, совершаемый ручкой вала коловорота вокруг своей оси, называется размахом. Его диаметр определяется размером зигзагообразного изгиба инструмента. В продаже наиболее часто встречаются устройства с диапазоном размаха 147–300 мм, при этом самыми востребованными являются коловороты на 250 мм.

Инструмент с трещоткой

Коловорот с трещоткой удобен для выполнения сверления отверстий, откручивания или закручивания крепежа в условиях, не позволяющих комфортно выполнить полный оборот рукояткой.

Трещотка устанавливается перед патроном. Узел предотвращает обратное движение оснастки при возвращении рукоятки назад. При этом пользователь может неоднократно поворачивать вал на максимально возможную величину и возвращать его, чтобы снова совершать движения. Реверсный ход трещотки обеспечивает специальное кольцо, переключающее направление вращения вала.

Ручная дрель

В механической дрели вращение сверла обеспечивается посредством зубчатой передачи. Конструкция включает в себя зубчатые колеса с зацеплением. Размеры шестеренок и число зубьев варьируются в зависимости от модели, габаритов и назначения инструмента.

Система зубчатой передачи в механических дрелях активируется вращением ручки. Движение передается на патрон с закрепленным сверлом, буром или фрезой. Данный тип инструментов широко применяется на строительных площадках, в быту и других областях, где нет возможности использовать электрические аналоги.

Хирургический коловорот

Данный тип оборудования применяется в медицине для сверления и фрезерования костей при проведении хирургических операций. Хирургические модели комплектуются коловоротом с цанговым патроном, фрезами конического и шарового типов, копьевидными и перовыми сверлами.

Медицинский инструмент и составляющие выполнены из высококачественной нержавеющей стали. Рукоятка и головка изготавливаются из полипропилена.

В зависимости от модели встречаются хирургические коловороты со сменным патроном или несменяемой головкой. Патроны могут быть двух или трехкулачковыми. Реже в качестве зажима используется цанга. Крепления позволяют фиксировать насадки с цилиндрическим хвостовиком с квадратным, шестигранным или круглым типом сечения. Конусообразные хвостовики носят название конуса Морзе.

Коловорот не требует смазки, электропитания и других особых условий для нормального функционирования. Его можно эксплуатировать при любой температуре и влажности. Это излюбленный инструмент плотников, возводящих срубы на участках без электроснабжения. Коловорот характеризуется и рядом других преимуществ:

  • бесшумность;
  • простота конструкции;
  • высокая точность выполнения работ;
  • возможность оперативной смены стандартного вращения на обратное;
  • надежность и длительный срок службы без поломок.

Появление сетевых и аккумуляторных шуруповертов и дрелей существенно снизило востребованность данного типа инструментов. Кроме того, работа с коловоротом на профессиональном уровне требует определенного опыта и навыков. Устройство не подходит для быстрого сверления и затратно в плане использования физической силы.

Области применения коловорота

Основное назначение инструмента — осуществление обработки деревянных поверхностей. Также коловорот может использоваться для сверления пластика и металла. При необходимости устройство можно применять в качестве шуруповерта, для этого в патрон крепится насадка-бита. Чтобы превратить коловорот в отвертку, потребуется установка соответствующего жала.

Кроме того, при использовании разнообразных насадок устройство позволяет производить целый ряд нетипичных манипуляций:

  • ввинчивать и вывинчивать гайки, болты;
  • бурить лед в процессе зимней рыбалки;
  • нарезать внутреннюю резьбу метчиком;
  • выполнять наружную резьбу плашкой;
  • осуществлять зенкование готовых отверстий;
  • сверлить кости при проведении хирургических операций.

Отличие коловорота от ручной дрели

Коловорот не только визуально похож на ручную дрель. Оба устройства имеют одинаковое назначение и ручной привод, являясь полностью автономными инструментами. Тем не менее, это разное оборудование с отличающейся механикой.

Коловороты характеризуются простотой конструкции и выделяются повышенной надежностью. Эти устройства лишены сложных узлов, за исключением моделей с трещоткой.

Ручные дрели оснащены шестеренчатой передачей, работающей как редуктор. За счет этого обеспечивается повышенные быстродействие и производительность, в некоторых моделях присутствует возможность переключения скоростей.

Заключение

  • Коловорот — инструмент, позволяющий сверлить, бурить, фрезеровать и выполнять другие операции на деревянных, пластиковых или металлических поверхностях.
  • Коловорот не требует электропитания и особых условий для нормального функционирования, однако по многим параметрам проигрывает электрическим инструментам.
  • Базовая конструкция коловорота характеризуется наличием П-образной металлической скобы с рукояткой с одной стороны и заточенной режущей частью с другой.
  • Современные коловороты дополняются системой с трещоткой, узлом реверсного хода и зажимным патроном, обеспечивающим возможность применения различной оснастки.
  • Хотя внешне коловорот и дрель — схожие инструменты, конструктивно это разное оборудование с отличающейся механикой, быстродействием и производительностью.

Специалисты Строймашсервис-Мск

Материал подготовили сотрудники smsm.ru, имеющие практический опыт работы более 25 лет со строительным оборудованием и инструментами как российского производства, так и иностранного.

Коловорот и ручная дрель – чем они лучше электродрели? + Видео

Содержание

  • 1 Коловорот – инструмент прошлой эпохи
  • 2 Преимущества и недостатки – выбросить или оставить?
  • 3 Ручная дрель – механическое воплощение инструмента
  • 4 Электродрель – вершина эволюции

Покопавшись в мастерских наших дедов, вы еще сможете найти особый плотницкий инструмент, который по праву можно считать отцом всех электродрелей – коловорот. Чтобы не перепутать его с другими видами дрелей, разберемся вместе, как он выглядит и какие функции выполняет.

Коловорот – инструмент прошлой эпохи

Как и практически любой ручной инструмент, на смену которому человек изобрел электрический аналог, коловорот устарел. Однако не спешите его выбрасывать, если откопаете такого реликта в своей мастерской – своей актуальности инструмент не поменял. Самое главное достоинство этого сверла – работа от мускульной “тяги”. Ему не нужно электричество, аккумулятор, а только лишь крепкие руки.

На вид он представляет собой простейшее устройство из двух частей – рамы и патрона для сверла. Рама согнута в четырех местах, образуя неполный квадрат или прямоугольник – выгнутая часть является ручкой, благодаря которой возможно достаточно легкое вращение всей конструкции вокруг своей оси при силовом воздействии мастера. На верхушке рамы для удобства приделана ручка, которая при вращении рамы в руке остается неподвижной. Достаточно часто бур для земли в понимании пользователей также носит название коловорот, однако, на самом же деле, так называют только один инструмент, а именно дрель.

Существует даже специальный ГОСТ – 25602-83, посвященный коловоротам со сменными головками. Если срок службы рамы устройства практически неограничен, то патрон при интенсивном использовании приходит в негодность достаточно быстро. Патрон представляет собой двухстороннее крепление, в котором с одного края крепится сверло, с другой стороны закрепляется рама.

В наиболее простых конструкциях этого инструмента даже и патрона нет – вместо него присутствует металлическая полость, приспособленная для удержания хвостовика сверла. Все, что нужно сделать для начала работы – зажать сверло обычным болтом, который вкручивается в гнездо сбоку. При необходимости можно даже сделать одноразовый инструмент, выгнув кусок арматуры или металлический стержень в форме скобы, один конец которой затачивается, как сверло, а второй упирается в деревянную плашку с небольшим углублением.

Кстати, этот инструмент можно использовать не только, как дрель, но и как мощную отвертку. Все, что нужно – это сделать жало с соответствующей конфигурацией под шляпку того или иного винта. Для этого случая не жалко будет пожертвовать старой отверткой, и из двух “старичков” сделать очень функциональный инструмент.

Преимущества и недостатки – выбросить или оставить?

С недостатками все вроде понятно – инструмент устарел, работает он медленно, сил нужно прикладывать много, тогда как электродрель справится с задачей за считанные секунды. Но какие же преимущества могут быть у коловорота перед всеми перфораторами, дрелями и шуруповертами? Как было уже написано выше, самое главное достоинство изделия – в его независимости от электроэнергии. Для работы нужны лишь ваши мускулы и желание.

Второе преимущество – возможность сверлить очень маленькими сверлами и добиваться высокой точности работы.

В электродрели очень легко сломать тонкое сверло за счет высоких оборотов, да и остановиться в нужный миг очень сложно. Рука мастера в этом плане способна добиться гораздо более точных результатов.  Маленькая скорость вращения сверла – не только недостаток, но и достоинство. В электродрелях даже самая минимальная скорость может быть слишком быстрой для вашего случая, когда нужно работать очень медленно.

Надежность инструмента – есть такое негласное правило, что чем сложнее устройство, тем оно ненадежнее. В коловороте и ломаться то, по большому счету, нечему, разве что сверлу. Но происходить это будет гораздо реже, чем при работе электродрелью. К преимуществам можно отнести и чрезвычайно низкую стоимость. Совокупность всех этих преимуществ позволяет инструменту и в наше время находить своих почитателей.

Ручная дрель – механическое воплощение инструмента

Второй ступенью эволюции дрелей стало появление ручной механической дрели. Конструкция такого изделия очень проста – корпус с шестеренками, которые усиливают обороты сверла, ручка для захвата и рукоятка вращения, упор сверху и патрон, в который вставляется сверло. Главное отличие от предшественника – это высокая по сравнению с ним скорость работы.

Механические ручные дрели даже выпускаются как односкоростные, так и двухскоростные. В последних существует возможность переключаться между режимами сверления с помощью перестановки ручки с одного приводного вала на другой. Нижний вал позволяет работать на низкой скорости, а дальний обеспечивает весьма приличную высокую скорость сверления. Односкоростные ручные дрели имеют лишь один вал.

Основное назначение данного инструмента заключается в выполнении отверстий в дереве, пластмассе, металле и других материалах, однако же его можно использовать и в качестве шуруповерта, вставив в патрон соответствующую биту. Более того, использование ручной дрели даже предпочтительнее электрическому шуруповерту в тех случаях, когда вкручивать шурупы нужно в мягкий материал.

Ручная механическая дрель – практически вечный инструмент. Опять же, в этом “виновата” простота конструкции. Надежность, невысокая цена и автономность – еще одни критерии, благодаря которым многие покупатели выбирают именно ручные дрели для своего дома.

Электродрель – вершина эволюции

На сегодняшний день самой популярной дрелью, да и самым популярным инструментом является электродрель. Благодаря аккумуляторам, инструмент достаточно независим от источника питания, позволяет выполнять работу в разы быстрее и, к тому же, обладает, помимо основной функции, множеством дополнительных. Производители предлагают помимо стандартных дрелей еще и ударные, которые способны частично заменить аккумуляторные перфораторы, дрели-миксеры, которые помогут размешать раствор, дрели-шуруповерты и миниатюрные угловые дрели, благодаря которым возможно проделать отверстие даже в труднодоступных местах.

Стоит отметить, что лучше всего с функцией сверления справляются электродрели без дополнительных функций, хотя для домашнего использования лучше покупать многофункциональный инструмент, который позволит сэкономить деньги на покупке других изделий.  Конструкция электродрели существенно отличается от предыдущих версий – усилие рук здесь заменяет электродвигатель, который и приводит в движение патрон со сверлом. Количество оборотов при этом в десятки, а то и сотни раз выше, чем при ручном сверлении – от 3000 оборотов в минуту! Зачастую форма корпуса напоминает пистолет, однако лучше покупать инструмент с отцентрированной ручкой – при длительной работе с дрелью-пистолетом руки устают гораздо быстрее.

Выбирая инструмент, обратите внимание, прежде всего, на такие показатели, как мощность и оборотистость. Для бытового использования вполне достаточно будет инструмента с мощностью от 400 Вт и оборотами в районе 4000-5000. Кстати, инструмент с большим количеством оборотов вполне способен компенсировать недостаток мощности. Наличие ударного механизма – достаточно полезная модификация при работе с бетонными поверхностями, однако следует помнить, что этот механизм быстро приходит в негодность.
