Как сделать навес из поликарбоната своими руками: чертежи, инструкции

Поликарбонат – это современный материал широкого применения.

Самыми распространенными конструкциями из него являются теплицы и навесы. Навес из поликарбоната – это универсальная конструкция, позволяющая не только защитить автомобиль от осадков, но и принести еще много пользы.

Мало кто знает, что использовать навес из поликарбоната можно и для защиты бассейна.

На ролике покупной навес из поликарбоната для бассейна:

Практически на всех дачных участках он есть. Так же навес используется в качестве беседки, которая позволяет, несмотря на плохую погоду, собираться на свежем воздухе.

Для любителей шашлыков такую конструкцию можно установить над мангалом. Кроме этого в последние годы их стали использовать и над балконами.

Навес из поликарбоната — отличное укрытие для бассейна

Какой поликарбонат используют для строительства?

Виды поликарбоната:

1. Монолитный (литой). Отличается эстетичным видом. Очень напоминает стекло, как бесцветное, так и цветное. Но только внешне, так как по прочности значительно его превосходит. Применяется для конструкций, которые должны выдерживать большие нагрузки.
2. Сотовый. Самый распространенный вид, который используется для частного и коммерческого строительства. Имеет низкую стоимость и легкий вес. Монтаж этого вида можно производить даже одному. Именно этот вид позволяет изготавливать конструкции любой сложности, благодаря своей гибкости и пластичности.
3. Профилированный. Имеет волнообразную форму и не уступает своими характеристиками монолитному поликарбонату. Удобен для использования на крышах, т.к. размеры волн совпадают в металлочерепицей, поэтому установка светового окна пройдет легко и быстро.

Бытовка — одно из первых строений, которое должно быть построено на даче. Как построить бытовку своими руками — пошаговая инструкция с фото пояснениями.

Цветок мускари: посадка и уход за растением, методики размножения и борьба с вредителями. Следуя нашим советам вы сможете насладиться всей красотой растения.

Как выбрать материал для навеса

В первую очередь стоит задуматься о необходимой толщине. От предназначения навеса и зависит выбор поликарбоната.

Чем он толще, тем дольше он будет служить. Но тут тоже есть несколько нюансов. Существуют стандартные величины от 4-х до 25 мм.

Самые тонкие предназначаются в основном для покрытия теплиц. Но для навеса подходит поликарбонат, имеющий толщину не менее 8 мм.

Кроме этого следует учитывать и радиус изгиба, и частоту обрешетки (т.е. расстояние между опорами), и структуру панели. Так же роль играют технические показатели, среди которых будут светопроницаемость, вес и другие требуемые характеристики.

На фото навес для авто из литого поликарбоната

Достоинства и недостатки навесов из поликарбоната

Основными плюсами таких навесов считаются:

• способность переносить резкие перепады температур и практически любые тепловые воздействия;
• небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
• высокая пластичность и гибкость;
• достаточная степень прозрачности;
• противостояние ударам и механическим воздействиям;
• простота и легкость монтажа;
• противостояние воздействиям большинства химических и биохимических веществ.

Минусов немного, но все-таки они есть:

• высокая восприимчивость ультрафиолета;
• склонность к расширению под воздействие высоких температур;
• неспособность противостоять абразивным воздействиям;
• цена.

Многие производители уже нашли решение первой проблемы и стали покрывать листы поликарбоната специальным покрытием. Оно значительно уменьшает процент проникновения солнечных лучей.

Пошаговая инструкция по изготовлению конструкции

Выбор поликарбоната уже позади, и теперь пришло время заняться проектированием и изготовлением самого навеса. Этот процесс состоит из следующих этапов.

Создаем чертеж

Прежде чем строить навес из поликарбоната своими руками, нужно разработать чертеж.

Проектирование — первый шаг к успеху

От этого этапа зависит результат. Правильный чертеж – это залог отличного результата.

При составлении чертежа появляется возможность рассчитать необходимое количество материалов, определиться с расположением будущего навеса и приобрести все дополнительные материалы сразу.

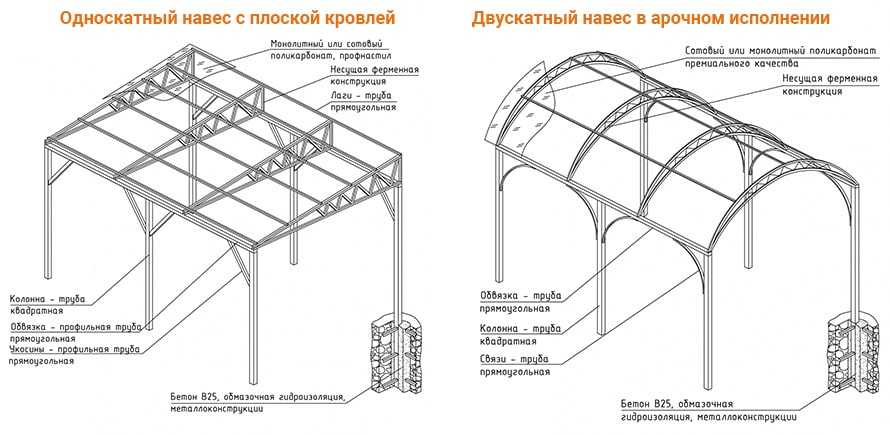

Если вы решили спроектировать навес самостоятельно, то обратите внимание на схемы. В фото-подборке ниже представлены чертежи, которые могут пригодиться вам в проектировании навеса:

Это самые распространенные и востребованные виды конструкций, но на этом не стоит останавливаться, если вы хотите оригинальный дизайн.

Подготовка площади

Необходимо подготовить территорию:

1. На этом этапе производятся замеры участка, на котором планируется установить навес. Тут главное не забыть о высоте.
2. Убедитесь в том, что под навесом нет низины, в которой может скапливаться дождевая и талая вода. Об этом часто забывают и в дальнейшем испытывают некоторые неудобства.
3. Если навес будет устанавливаться на опоры, то необходимо расчистить под них место (удалить корни и растительность).
4. Не забывайте и о выравнивании поверхности. Это сделать сразу намного проще, чем во время строительства.
5. Наметьте границы будущей конструкции при помощи колышек и натянутых веревок, как показано на картинке.

Размечаем границы будущей конструкции

Строительство каркаса

Для такого легкого материала, как поликарбонат он может быть выполнен не только из металла, но и из дерева. Если навес предназначен просто в качестве беседки, то вполне достаточно каркаса из деревянного бруса, а вот если для автомобиля, то тут лучше обратить внимание на металлический профиль.

Для установки основы из металла понадобятся навыки сварки, хотя и тут есть выход. Сегодня продаются и сборные конструкции, которые не уступают в прочности и надежности. Они соединяются при помощи болтов, но и цена их уже на порядок дороже.

Строительство каркаса для навеса из поликарбоната — важнейший этап возведения конструкции

Советы и нюансы возведения каркаса:

1. Для металлического каркаса следует подбирать профиль с квадратным сечением 60х60 – 100х100мм. Размер зависит от будущих нагрузок.
2. В качестве прогонов вполне достаточно профилированной трубы 40х40 или 60х60мм., а для обрешетки 20х20 или 40х20мм.
3. На начальном этапе подготовки ямы засыпается песчаная «подушка» и по уровню вертикально устанавливаются опоры.
4. Затем они заливаются бетоном или гравием с цементным раствором.
5. Высыхать конструкция будет около 4 дней (в это время ее необходимо периодически поливать водой во избежание растрескивания).
6. Теперь можно приступить к обвязке опор. Чаще всего ее выполняют по верху, но при необходимости дополнительной жесткости конструкции возможно и применение нижней или средней обвязки.

Установка опор

Облицовка

Этот этап является завершающим и требует аккуратности. Разрезать поликарбонат следует ножовкой или циркулярной пилой. При этом следует делать небольшой запас (10-15см.), который позволит избежать трещин при вибрировании листа.

При нарезке лучше неподвижно фиксировать материал и не снимать защитной пленки. Это позволит не только избежать повреждений, но и потом определить лицевую сторону.

Облицовка навеса

К обрешетке конструкции крепят стыковочный профиль в тех местах, в которых будет стык листов поликарбоната. К нему и крепится сам материал. Лучшим вариантом является предварительное просверливание заготовок на пару миллиметров больше, чем пресс-шайбы.

После того, как вы закрепили листы, стыковочный профиль необходимо закрыть специальной крышкой.

При креплении материала необходимо оставить зазор на стыках в 2-3мм., чтобы не дать возможности поликарбонату деформироваться при нагревании. Края листов лучше закрыть торцевым профилем или защитной лентой, чтобы обеспечить материалу максимальный срок эксплуатации.

На видео пошагово показано, как сделать навес для машины из сотового поликарбоната своими руками:

Что нужно помнить

Безопасность конструкции – это главное условие при установке навеса из из поликарбоната своими руками.

Поэтому делая расчеты на этапе проектирования, следует все предположительные нагрузки умножить на 1,5. Этим вы гарантируете себе то, что установка не обвалится под воздействием сильного ветра и тяжести выпавшего снега.

Если вы сомневаетесь в точности своих расчетов, то можно обратиться к профессиональным конструкторам, которые подготовят вам проект навеса.

В нем будут произведены все необходимые расчеты. Такой подход не мешает вам в дальнейшем самостоятельно заняться монтажом. Но и тут не следует забывать о технике безопасности.

Уход за строением

Навесы из поликарбоната стали очень популярными, так как требуют минимум затрат. Но что делать, когда он прослужил вам уже несколько месяцев и слегка потерял привлекательный вид?

Тут все намного проще, чем многие думают. Уход за высокотехнологичным материалом осуществляется при помощи мягкой губки и любого моющего средства без абразивных и щелочных элементов.

Навес для автомобилей

Достаточно просто протереть средством поверхность и ополоснуть ее чистой водой.

Так же возможно использование спиртосодержащих средств для удаления сильных загрязнений, но их использование возможно только на внутренней стороне листа.

Если на материале появились неглубокие царапины, то замаскировать их можно прозрачным герметиком. Он отлично скроет повреждения и не ухудшит функциональности поликарбоната.

При серьезных же повреждениях придется прибегнуть к полной замене листа. Но и тут сложностей не возникнет, так как снимается облицовка так же просто, как и устанавливается.

Придерживайтесь вышеперечисленных советов и тогда навес будет радовать вас и ваших близких долгие годы, не требуя дополнительного обслуживания.

как составить схему конструкции как составить схему сооружения из поликарбоната

Такой чертеж поможет соорудить навес качественно.

Поликарбонат имеет много положительных свойств. Это удобный, легкий, светопрозрачный, достаточно прочный и эстетичный материал, цена которого сравнительно невысока. Грамотно составленные чертежи навесов из поликарбоната дают возможность без проблем сооружать их своими силами.

Содержание

1. Правильный чертеж – залог долговечности сооружения
2. Почему важно грамотно составить схему
3. Виды и размеры поликарбоната
4. Проектирование конструкции
5. Каким образом обеспечить себя чертежами
6. Вывод

Правильный чертеж – залог долговечности сооружения

Следует учесть, что проектирование и создание схемы навеса лишь поначалу отнимет у вас некоторое количество времени. В ходе работ вы значительно сэкономите его, а также свои нервы, деньги и труд.

Почему важно грамотно составить схему

1. Правильные проекты навесов из поликарбоната помогают выбрать для них оптимальное место на участке.
2. Чертеж позволяет точно подсчитать количество нужных стройматериалов и тем самым сберечь деньги, т.к. вам не придется докупать что-либо или выкидывать ненужные остатки.

План даст четкое описание внешнего вида постройки.

3. Схема определяет четкое представление о внешнем виде сооружения и позволит судить о том, эстетично ли оно и вписывается в экстерьер вашего участка.
4. Качественной конструкция будет лишь тогда, когда вы правильно определите параметры его каркаса и верно подберете толщину поликарбоната. При этих условиях сооружение прослужит долго.

Данные, которые надо учесть, когда осуществляется проектирование навесов:

• назначение сооружения и в связи с этим — его размеры;
• учет климатических особенностей региона и свойств почвы на участке, исходя из этого – расчет нагрузок на конструкцию;
• подбор оптимальных строительных и облицовочных материалов.

Виды и размеры поликарбоната

Чтобы подобрать поликарбонат, нужно знать, какие его виды существуют.

1. Монолитный материал выпускается в виде сплошных (не имеющих проемов) полупрозрачных листов. Исходя из его предназначения и условий эксплуатации, можно выбирать покрытие, имеющее различную толщину.
2. Ячеистый или сотовый поликарбонат является пустотелым материалом. Два-три листа в нем сопрягаются перемычками (ребрами жесткости). Внутри покрытие похоже на пчелиные соты, которые не шестиугольные, а имеют обычно прямоугольное строение ячеек. Это обеспечивает материалу достаточную жесткость при очень малом весе.

Обратите внимание! Данный тип менее прочен, чем предыдущий. Однако он предназначен для небольших построек, поэтому данный факт не так важен. Вследствие сотовой структуры, толщина его больше, чем у монолитного материала.

3. Гофрированный аналог не так распространен. Внешне он напоминает полупрозрачный шифер либо профилированный настил разных цветов. Высота его гофры может составлять до 5 см.

Тип поликарбоната	Толщина, в миллиметрах	Ширина и длина, в метрах	Высота профиля, в сантиметрах
Монолитный	2, 3, 4, 5, 6, 8, 10, 12	2,05×3,05	×
Сотовый	4, 6, 8, 10, 16, 25 и 32	2,1×6 и 2,1×12	×
Профилированный	1,2	1,26×2,24	5

Обратите внимание! Составляя проект, учтите условия погоды на местности и в связи с ними снеговые и ветровые нагрузки на сооружение. Популярность социальной сети Instagram растет с каждым днем. Это обусловлено большим количеством разных особенностей, которые предлагают разработчики из Meta. Теперь в интернете появился сервис, позволяющий Инстаграм смотреть анонимно без регистрации . Это полностью бесплатная услуга, которой может воспользоваться любой. Для этого даже не нужно быть зарегистрированным в соцсети. На схеме обязательно укажите размеры деталей конструкции. Они должны быть точно просчитаны и определены.

При вычислениях опирайтесь на стандартные габариты материалов для каркаса и кровли. Так вы получите меньше отходов при монтаже постройки.

Создавая проекты хозблоков с навесом, имеющие, например, мангал или барбекю, учтите, что пристройку надо планировать по нормам пожарной безопасности.

Проектирование конструкции

Проектные работы осуществляйте по нижеследующему плану.

1. Выберите месторасположение навеса на участке, произведите там замеры.
2. Определите, какой материал (деревянный брус, профильные стальные трубы и т. п.) будете применять для каркаса, кроме этого выберите тип и толщину поликарбоната для кровли.
3. Далее непосредственно создаются чертежи и схемы навесов.

Каким образом обеспечить себя чертежами

На фото — профессиональный чертеж сооружения.

Определив, какие материалы будете применять и, выбрав местонахождение навеса, можете начинать проектирование. Где при этом взять чертежи? Существует три способа:

• начертить их своими руками на бумаге либо в компьютерной программе;
• заказать в проектном бюро;
• найти на одном из строительных сайтов в интернете.

При этом схемы могут быть объемными и простыми (плоскими).

Объемная схема.

1. Объемный план даст наиболее достоверное представление, как будет выглядеть сооружение на самом деле. Однако чтобы создать такую схему, нужно иметь хорошие проектные навыки.
2. Плоские схемы гораздо легче рисовать либо строить в программах. Их нетрудно распечатывать на принтере и использовать в качестве рабочего чертежа.

Точно рассчитанный узел крепления.

Обратите внимание! Обратившись в проектную организацию, вы получите документ, который будет составлен по всем техническим правилам и нормам. Будущая постройка будет рассчитана на долговечность, износостойкость, ударную прочность и т.д.

Вывод

Когда начнется монтаж навеса, инструкция рекомендует точно следовать его подробному чертежу. При грамотном его составлении, строительные работы не отнимут у вас много времени.

Отнеситесь к проектированию даже такого легкого сооружения с предельной серьезностью и в итоге получите надежное и качественное сооружение, которое прослужит вам многие годы. Видео в этой статье продолжит информировать вас о ее теме.
