Конструкция шатровой крыши: Шатровая крыша – стропильная система и особенности монтажа крыши, преимущества

Содержание

Стропильная система шатровой крыши: чертежи, расчет, монтаж

Кровельная система частного дома – это вопрос, волнующий довольно многих пользователей. Ведь необходимо не просто выбрать тип крыши, но и грамотно ее смонтировать, уделив особое внимание стропильной системе. Форма кровли может быть самой различной. Однако, при желании построить жилье с необычной кровельной конструкцией, можно выбрать шатровую крышу. Именно такие системы становятся все более популярными в современном мире. При этом, несмотря на сложность подобной постройки, возвести ее вполне можно и собственными силами. Конечно, без точных расчетов, схем и чертежей монтаж будет невозможен. Кроме того, желательно иметь определенные строительные и столярные навыки, а также знать о правилах техники безопасности. Разумеется, несмотря на некоторые особенности, в целом установка кровли шатровой формы ненамного отличается от любого другого типа крыши. Как выглядит стропильная система шатровой крыши и можно ли произвести все требуемые расчеты и монтаж самостоятельно? Разберем данные вопросы подробно. Начать стоит с отличительных характеристик шатровой кровли.

Особенности шатровой кровельной системы

Шатровая кровля, которая считается разновидностью четырехскатной крыши, имеет форму пирамиды или шатра, читайте также: стропильная система четырехскатной крыши. Эта фигура, грани которой, чаще всего, представляют собой равнобедренные треугольники, соединяющиеся вершинами в одной точке, а ее основание в виде многоугольника. Стоит отметить, что квадратное основание считается наиболее простым для самостоятельного возведения подобной конструкции. Однако, это далеко не единственный вариант кровли. Возможны и более сложные системы, то есть не редко можно видеть шатровые кровли следующих конфигураций:

с круглым основанием и купольными скатами;
с шести-, восьмиугольным и более многогранным основанием;
с ломанными скатами, то есть состоящими их двух частей – пологой и крутой;
кровля с эркером или иначе яндовая;
мансардная шатровая кровля;
с трапециевидными скатами и так далее.

Классическим же вариантом считается квадратное основание и именно такой формы рекомендуется придерживаться, выполняя расчеты стропильной системы шатровой крыши самостоятельно.

Достоинства и недостатки шатровой кровли

Несмотря на сложность произведения расчетов и непростой монтаж, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такой формы можно отнести следующее:

оригинальный и привлекательный внешний вид;
кровля отличается меньшим весом, благодаря своей конструкции, то есть оказываемая на элементы строения нагрузка будет минимальной, по сравнению с другими типами крыш;
отличная аэродинамика, то есть способность противостоять ветровым нагрузкам, в том числе ураганным или шквалистым порывам, находится на высоком уровне;
высокая прочность конструкции, за счет того, что ребра кровли дополнительно поддерживают каждый скат;
равномерное распределение любых нагрузок, включая такие внешние факторы, как снежные наносы или ледяные массы;
осадки не доставят проблем пользователям, так как при выборе правильного угла наклона и финишной отделки снежные и водные массы будут легко скатываться с кровли;
высокое энергосбережение, то есть при грамотном подходе к теплоизоляции именно крыша такой формы способствует наибольшему удержанию тепла в помещениях.

Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об имеющихся недостатках. В целом к минусам можно отнести два основных момента.

Сложность произведения расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
Ограничение объема чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли. Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.

В остальном же шатровая крыша – это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать: стропильная система вальмовой крыши.

Основные элементы шатровой кровли

Особенность кровли шатрового типа в том, что все ее скаты симметричны. Кроме того, здесь нет фронтонов и как такого конькового бруса. Конечно, отсутствие данных частей, не делают стропильную систему более легкой, а скорее наоборот. Итак, схема стропильной системы шатровой крыши включает следующие компоненты:

мауэрлат – это основание практически любой стропильной конструкции, именно этот опорный брус необходим для равномерного распределения нагрузки от кровли на стены строения;
лежень – этот брус необходим для поддержания подкосов и стоек, укладывается он в основании стропильной системы и опирается концами на параллельно расположенные несущие стены или специальные опоры;
диагональные стропила – ребра для скатов, такие стропила также называют накосными, они сходятся вершинами в единой центральной точке, а основанием устанавливаются в углах здания, от прочности элемента зависит надежность всей кровли, поэтому желательно использовать двойной брус;
шпренгельная ферма – опора для диагональных стропил, состоящая из шпренгеля и подкоса, важно прочно закрепить данный элемент, чтобы придать максимальную устойчивость всей конструкции;
вертикальные стойки – также относятся к опорным элементам, выполняющим функцию поддержки стропил;
нарожники – это особые элементы, которые бывают только в кровельных четырехскатных системах, представляют собой укороченные стропила, которые опираются на накосные стропила верхним краем, а нижним на опорные балки. Выделяют промежуточные и центральные нарожники. При этом центральные фиксируются к мауэрлату под прямым углом и по высоте равны скату, промежуточные же монтируются параллельно центральному.

Несмотря на то что, шатровая стропильная система не отличается большим разнообразием элементов, монтировать и производить ее расчеты намного сложнее, чем другие виды кровель. Именно поэтому к процедуре планирования, расчета и установки стоит подойти максимально ответственно. Ведь от этого будет зависеть не только внешний вид крыши, но и ее долговечность, прочность и безопасность.

Расчет шатровой стропильной системы

Произвести расчет кровельной конструкции можно собственными силами. Для этого стоит знать следующие замеры:

длина и ширина основания;
форма основания;
параметры скатов, то есть высота, угол наклона и так далее;
размер карнизного свеса.

Может показаться, что сделать чертеж шатровой крыши довольно легко. Ведь достаточно сделать все требуемые замеры и подставить их в соответствующие формулы. Однако, на практике все не так легко и зачастую оптимальным вариантом будет обращение за помощью к специалистам. Если все же есть желание сделать все самостоятельно, то в помощники можно взять онлайн-калькуляторы расчета кровель, которые в широком многообразии представлены в интернете. Особенно хорошо такие программы помогут рассчитать требуемое количество кровельного покрытия.

Начинать проектирование следует с вычерчивания контура строения. Стоит отметить, что высота крыши не зависит от параметров стен, а, значит, может быть самой различной. Однако, важно учитывать снеговые, ветровые и дождевые нагрузки в конкретном регионе. Так как, чем меньше угол наклона, тем дольше осадки будут задерживаться на поверхности крыши. Рекомендуемый вариант – это скаты с наклоном 25-60 градусов. Более острый угол будет сложно выполнить, в связи с тем, что потребуется скаты дополнительно укреплять, а это также приведет к повышению бюджета строительства. Следующий важный момент – это расчет всех элементов стропильной системы. Произвести подсчеты площади кровли можно при помощи теоремы Пифагора. Если в основании крыши квадрат, то скаты будут иметь форму равнобедренного треугольника, а также одинаковый угол наклона и размеры. Достаточно рассчитать один фрагмент, а затем перенести его на 3 оставшихся.

Монтаж шатровой кровли

Прежде чем переходить к непосредственному монтажу, стоит запастись всем необходимым строительным материалом и обработать его соответствующим образом. Наиболее распространенным вариантом стропильной системы шатровой крыши считается деревянная конструкция. Значит все балки, рейки и доски должны обрабатываться гидрофобизаторами, антипиренами и антигрибковыми препаратами. Возможно использовать универсальное средство комплексной защиты от воды, огня, насекомых и плесени. В том случае, когда стены строения деревянные, то возможно стропильную систему крепить непосредственно к верхней обвязки. Если же это каменное или кирпичное здание, то устройство мауэрлата из прочного бруса обязательно. Балки должны надежно фиксироваться металлическими крепежами, так как именно данный элемент будет воспринимать на себя нагрузку, передаваемую крышей. Лежни закрепляются к опорам при помощи уголков из металла и саморезов. После того, как основание подготовлено, можно монтировать диагональные стропила. Крепление стропил шатровой крыши производится четко параллельно между собой. Верхний край закрепляется в коньковом узле, а основание фиксируется на мауэрлате.

Следует иметь в виду, что стропильная система в шатровых крышах бывает висячей или наслонной. Конкретный вариант будет зависеть от размера строения, на широких пролетах, более 5-6 м оптимально использовать висячие стропила. Чтобы правильно установить стропильные ноги, следует монтировать их попарно из противоположных углов. Верхний край каждой ноги спиливается под углом, так чтобы в собранном виде балки плотно прилегали друг к другу. Нижняя часть стропил выступает за стены на величину, равную ширине свеса. Чаще всего, данный параметр не превышает 50 см. Чтобы стропила были максимально надежно зафиксированы их укрепляют нарожниками и подкосами, а также притягивают проволокой к закрепленным на стенах штырям. После того, как стропила установлены и укреплены, можно переходить к настилу обрешетки и дальнейшей подготовки кровельного пирога под финишное покрытие.

устройство стропильной системы, особенности монтажа, фото

Особенности шатрового стропильного каркаса

Конструктивные элементы
Схемы сооружения каркаса

Расчеты шатровой крыши
Монтаж

Сборка стропильной системы

Кровельный пирог шатровой крыши
Кровельные работы

Одна из разновидностей вальмовой крыши – шатровая, в виде четырех треугольных скатов соединяющихся на вершине без посредства конькового бруса. Данная конструкция кроме эстетики имеет конструктивные особенности, в частности снижает нагрузку на стены постройки.

В чем заключаются особенности шатровой крыши, и как собрать такой тип кровли. Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Особенности шатрового стропильного каркаса ↑

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

Такое устройство позволяет получить несколько преимуществ:

Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной.
Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки).
Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.

Но, имеется и один недостаток – под таким вариантом стропильной системы очень сложно обустроить мансардный этаж. И если планируется второй этаж за счет чердака, придется отказаться от подобного проекта.

Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.

Конструктивные элементы ↑

Стропильная система состоит из следующих деталей:

Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила.
Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°).
Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков.
Наиболее эффективно работают свесы с вылетом минимум 400-500 мм.
Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине.
Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.

Естественно вся система собирается с опорой на мауэрлат, и вертикальных опорных стоек усиливающих стропила.

Схемы сооружения каркаса ↑

Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:

Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш.
Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).

Последний вариант более сложный в исполнении, а в случае ремонта, приходится демонтировать многие другие, неповрежденные детали.

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.

Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.

Расчеты шатровой крыши ↑

На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.

Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.

a=√(c²-b² )

Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).

Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,

Давление снега на каркас крыши можно подсчитать по формуле:

S=µ×Sg

S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади.
µ – коэффициент угла наклона ската (от уклона крыши α)
Sg – снеговая нагрузка в данном регионе.

Угол наклона α определяют делением высоты конька на половину протяженности ската. Либо можно руководствоваться данными с таблицы.

Частное H/L	Угол α°
0.27	15°
0.36	20°
0.47	25°
0.58	30°
0.7	35°
0.84	40°
1	45°
1.2	50°
1.4	55°
1.73	60°
2.14	65°

Снеговая нагрузка определяется для конкретного региона по карте. Территория Российской Федерации имеет разграничение на 8 районов с различной нагрузкой. Для Москвы, это значение составляет 180 кг/м², Калининграда – 120, а Уфы – 320кг/м².

Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»

Ветровые нагрузки подсчитываются по следующей формуле:

Wm=Wo×K×C

Wm – искомое давление ветра на конструкцию крыши;

Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2. 01.07-85 Таблица 2).

K – коэффициент изменения давления ветра с учетом высоты постройки;

C – коэффициент аэродинамический.

В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.

Высота строения в метрах	На открытой местности	Пересеченная местность (есть препятствия с высотой более 10 метров)	Городская застройка
до 5-ти	0,75	0,5	0,4
5-10	1	0,65	0,4
10-20	1,25	0,85	0,53

Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.

После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.

Монтаж ↑

Вся работа проводится в несколько этапов:

Сборка стропильной системы.
Выбор и укладка требуемого пирога крыши.
Кровельные работы.

Для получения качественного результата нужно следовать рекомендациям.

Сборка стропильной системы ↑

Важно соблюдать пошаговый монтаж, с использованием соответствующих материалов.

Первоначально на внутренний срез стен постройки укладывается мауэрлат (брус сечением 150×150 мм). Крепление осуществляется на шпильки, вмурованные на стадии кладки.

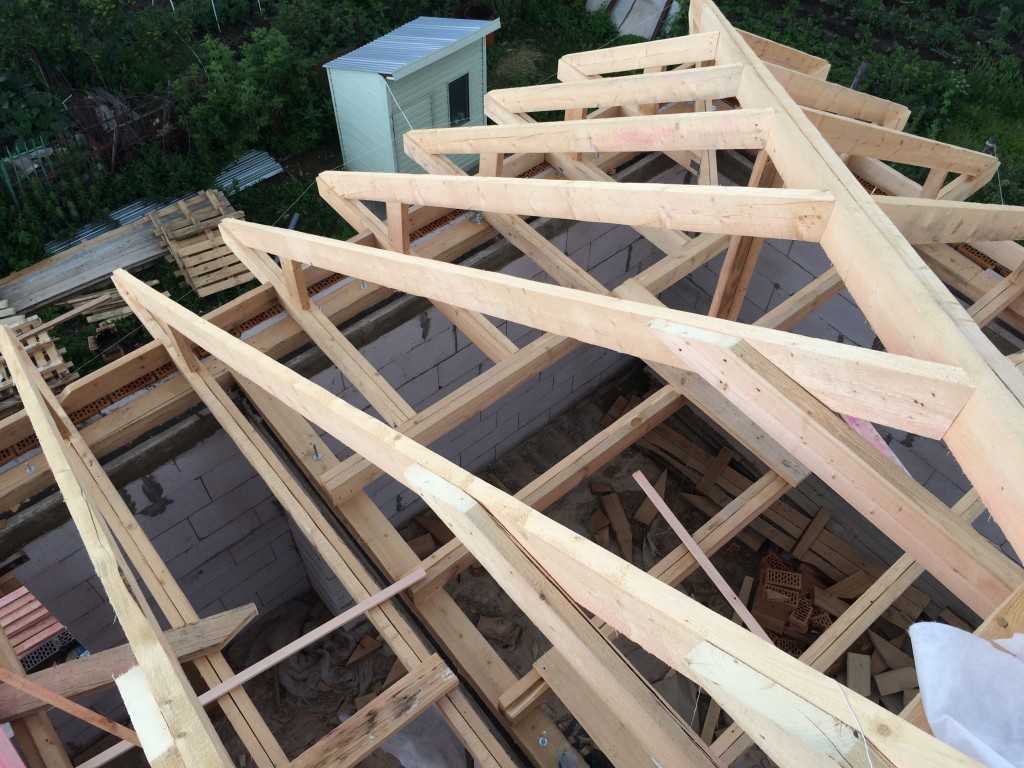

Сборка стропильного каркаса начинается с установки наслонных балок по выбранной схеме (наклонной или висячей). Материал сосновая доска сечением 50×100, 50×150 мм.

В качестве крепежа используются гвозди 150 мм, или скобы, заготовленные с обожженной проволоки 6мм.

К установленным наклоннным стропилам монтируются нарожники. Закрепляемые встык, или черепковым способом с врубкой нижнего угла торца балки. Крепеж обеспечивают гвоздями 80-100 мм.

При этом используется два типа расположения нарожников встык или в разбежку. В первом варианте торцы с двух сторон располагаются один напротив одного, а во втором, чередованием в шахматном порядке.

После сборки основного стропильного каркаса приступают к монтажу кровельного пирога.

Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.

Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.

Кровельный пирог шатровой крыши ↑

Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.

С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками.
Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм.
Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.

Если используется мягкий кровельный настил, обрешетка должна быть сплошной. Для этого идеально подходит плита OSB-3!

После чего приступают к созданию кровельного настила.

Кровельные работы ↑

При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.

Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.

Завершает кровельную эпопею установка снегозадержателей и водосточных систем.

И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.

На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.

Обратите внимание

Отдельно подбираются конструкции для мягких крыш, на которых чаще всего монтируют несколько рядов бугелей (снегосдерживающих крючьев). Такие точечные системы применяются на скатах с уклоном до 30°.

Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

Шатровая крыша — стоимость, проектирование и строительство

Добро пожаловать в руководство RenoCompare по четырехскатным крышам — это всего лишь один из аспектов нашего раздела кровли. Вот основы вальмовой крыши, которые позволяют вам сравнить этот тип крыши с другими, которые вы рассматриваете, например, с двускатной крышей. Архитекторы и строители используют термины «бедро» и «бедро».

ОПРЕДЕЛЕНИЕ ВАЛЬМЯРНОЙ КРЫШИ – ЧТО ТАКОЕ ДОМ С ВАЛЬМЯННОЙ КРЫШЕЙ?

Вальмовая крыша имеет скат со всех сторон. Фронтонов нет. Вместо этого область покрыта секцией крыши, которая наклонена вниз и наружу от пика. Вальмовая часть кровли – место соединения примыкающих секций кровли.

Как и в случае с двускатными крышами, шатровые крыши строятся с уклоном от примерно 4/12 до примерно 20/12. Первое число представляет подъем высоты крыши на каждые 12 дюймов, которые она ведет к вершине.

Вальмовая крыша против двускатной

Шатровая крыша более заметна, чем двускатная. Крыши больше, а это означает более высокие затраты. Дом с шатровой крышей имеет меньше боковых стен, поэтому общая стоимость выше, если сайдинг выполнен из винила, дерева или фиброцемента, но ниже общая стоимость, если сайдинг выполнен из кирпича или натурального камня.

Шатровые крыши имеют превосходную устойчивость к сильному ветру. Существуют стандартные вальмовые и двускатные крыши, а также их вариации, создающие архитектурный интерес. Шатровая крыша считается современным стилем; двускатные крыши являются традиционными. Для двускатной и вальмовой крыш подходят одни и те же кровельные материалы.

Дополнительная литература: Шатровая крыша против двускатной

ВАРМАННАЯ КРЫША ЗА И ПРОТИВ

Вот краткий обзор преимуществ и недостатков вальмовой крыши.

ПРЕИМУЩЕСТВА ВАЛЬМОЙ КРЫШИ

Преимущества вальмовой крыши включают в себя современную эстетику, подходящую для любого кровельного материала. Конструкция устойчивая, без фронтона, который мог бы поймать сильный ветер и поднять крышу. Шатровые крыши лучше защищают от дождя и снега, чем плоские крыши, а водосточные желоба с водосточными желобами эффективно защищают дом от воды.

НЕДОСТАТКИ ВАЛАРНОЙ КРЫШИ

Недостатки вальмовой крыши начинаются с более высокой стоимости строительства и обслуживания по сравнению с двускатной и плоской крышей. Шатровая крыша уменьшает жилое или чердачное пространство непосредственно под ней по сравнению с плоской или двускатной крышей. Надлежащая вентиляция вальмовой крыши является более сложной и дорогостоящей. Наконец, слуховое окно в шатровой крыше, которое неправильно построено, приведет к разрушительным утечкам воды.

Сравните плюсы и минусы вальмовой крыши с двускатной и плоской крышей, прежде чем выбрать тип крыши.

СТОИМОСТЬ Вальмовой КРЫШИ

Вот сводка затрат на вальмовую крышу:

$7-12 за квадратный фут крыши для каркасных материалов, включая фермы, как на месте, так и на заводе. Для дома с крышей площадью 2000 квадратных футов это 14 000–24 000 долларов.

2-4 доллара США за квадратный фут кровельные работы с конкретными затратами в зависимости от уклона крыши, ее сложности и того, является ли дом одноэтажным или многоэтажным. Это 4000-8000 долларов для нашего примера дома с площадью крыши 2000 квадратных футов.

Кровельные материалы:

$3-$18 за квадратный фут . За 2000 квадратных футов крыши это 6000-36000 долларов.

400-700 долларов в день . Кран обычно используется для подъема очень больших ферм или ферм на верхний этаж жилища.

Основным фактором, помимо размера крыши, влияющим на стоимость вальмовой крыши, является используемый материал. Вот краткое изложение ваших вариантов стоимости установки в квадратных футах самых популярных на сегодняшний день кровельных материалов:

Битумная черепица: $3,00–$8,00
Деревянная черепица и обрешетка: $5,00–$8,00
Металл: $6,00-$12,00
Тайлы: $10,00-$21,00
Виниловый шифер: $8,00–$13
Оригинальный планшет: $15,00–$18,00

Суть в том, что полная стоимость вальмовой крыши для дома площадью 2000 квадратных футов составляет от до 68000 долларов.

Подробнее о различиях между металлической кровлей и черепицей можно узнать здесь.

КОНСТРУКЦИИ ВАЛЬМОВЫХ КРЫШ

Существует шесть вариантов вальмовых крыш.

Простая вальмовая крыша

Основные шатровые крыши встречаются в домах с неквадратными, прямоугольными основаниями.

Шатровая пирамидальная крыша

Это вальмовая крыша на конструкции квадратной формы с четырьмя секциями крыши одинаковой ширины и угла наклона. Также называется крышей павильона.

Шатровая крыша

Вальмовая крыша представляет собой четырехскатную крышу дома с непрямоугольной площадью основания, например дома Г-образной или Т-образной формы, с секциями крыши, которые пересекаются.

Полушатровая крыша

Этот стиль представляет собой фронтонную стену с вершиной треугольника, замененной шатровой частью крыши, которая короче, от пика до карниза, чем другие части крыши. А также срезанная двускатная крыша.

Голландская двускатная шатровая крыша

Голландская двускатная крыша представляет собой частично вальмовую крышу, которая не доходит до конька оставшейся крыши, образуя над ней небольшую двускатную стену.

Мансардная крыша

Это четырехскатная крыша с уклоном, который становится более крутым, часто вертикальным, частично вниз по склону.

КОНСТРУКЦИЯ ВАЛЬМОВОЙ КРЫШИ

Большинство вальмовых крыш изготавливаются из сборных ферм, а не изготавливаются на месте, чтобы снизить трудозатраты и повысить точность. Пакет ферм состоит из полных ферм для центра дома и частичных или вальмовых ферм для шатровой части крыши.

Строительство шатровой крыши включает:

Подъем ферм на крышу и их прибивание гвоздями
Обшивка ферм для создания настила крыши
Прорезка вентиляционных отверстий в палубе (дополнительно)
Монтаж кровельного материала, фасции и софита.

Лучшими кровельными материалами для вальмовых крыш являются:

Битумная черепица
Металл
Глиняная или бетонная плитка
Черепица кедровая или встряска
Сланцевая плитка

ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ УСТРОЙСТВА ДЛЯ ВАРМОВОЙ КРЫШИ

Основной проблемой шатровой крыши является вентиляция. В то время как фронтоны обеспечивают естественное расположение чердачных вентиляционных отверстий, отсутствие фронтонов означает, что вентиляция конька, бедра и софита необходима. В больших домах с чердаками вентиляционные отверстия часто вырезаются в настиле крыши и закрываются металлическими кожухами, иногда с вентиляторами или турбинами для улучшения вентиляции.

Дальнейшее чтение: Вентиляционные коньки против коробчатых

6 типов вальмовых крыш: история, преимущества и недостатки

Содержание

Что такое крыша?

Крыша является важным компонентом любой строительной конструкции, которая по существу образует самое верхнее покрытие конструкции. Крыша является конструктивным элементом, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. д. В связи с неизбежным характером крыш в строительстве зданий были разработаны и используются различные типы крыш. мир. Одним из таких важных типов крыш является Шатровая крыша.

Видео: описание типов крыш

Что такое вальмовая крыша?

Шатровая крыша также часто упоминается как шатровая крыша .

Крышу можно понимать как наклонную вверх со всех сторон конструкции и, таким образом, не имеющую вертикальных концов.

Внешний угол, под которым сходятся смежные скатные стороны крыши, называется вальмой. Степень такого образованного угла соответственно называется скосом бедра.

Эта кровля не имеет фронтонов и вертикальных сторон.

Здания с такой кровлей обычно имеют две треугольные и две трапециевидные стороны.

Боковые стороны вальмовой крыши обычно имеют почти одинаковый уклон. Благодаря этому кровля в основном симметрична относительно осевых линий.

Вальмовая крыша в основном состоит из фасции одинакового уровня, что означает, что водосточный желоб можно установить и установить вокруг вальмовой крыши.

В наше время эта кровля обычно используется в домах и коттеджах типа бунгало.

Шатровая крыша квадратной формы обычно имеет форму пирамиды. Она также известна как крыша павильона .

Другим распространенным типом вальмовой кровли является полувальмовая крыша, которую называют двускатной крышей. В этой кровле фронтонные концы крыши усечены карнизом небольшого вальмового конца, также известного как головка куртки, которая довольно спускается на небольшом расстоянии от конька крыши.

Рис. Двускатная крыша

В случае конструкций неправильной формы кровельной системе может потребоваться более четырех вальм, которые могут чередоваться с ендовами, образуя вальмовую и ендовую крышу.

Рис: Шатровая и ендовильная крыша

Самый ранний известный пример такой кровли — Французский квартал Нового Орлеана.
Шатровая крыша широко использовалась для кровли американских домов еще в 1950-х годах. С тех пор он был популярен в американской архитектуре благодаря своему эстетичному внешнему виду, а также долговечности этой кровли.
Даже сегодня коттеджи и бунгало имеют вальмовую крышу в США
Эта кровля является неотъемлемой частью современной домашней архитектуры, особенно во французских и американских домах.
Таким образом, эта кровля является важным аспектом как традиционной Американский стиль Foursquare , а также конструкции во французском стиле.

2. Срок службы вальмовой крыши
Согласно статистическим отчетам, было установлено, что вальмовая крыша может прослужить до 50 лет, если она построена с использованием надлежащих технологий и максимальной осторожности.
В основном срок службы этой кровли зависит от качества используемых строительных материалов, а также от обслуживания.
Когда вальмовая крыша построена из стабильных материалов, таких как стальная черепица, она может служить в течение длительного времени.

3. Ориентировочная стоимость вальмовой крыши
Обычно общая стоимость строительства данной кровли зависит от нескольких факторов, таких как стоимость строительных материалов, трудозатраты, стоимость каркаса и т.д. В целом трудозатраты на вальмовую кровлю среднего размера площадью 1500 кв.м составляют от 12000 до 18000 долларов.
Стоимость дополнительных материалов для каркаса может быть приблизительно равна от 2 до 5 долларов за квадратный фут.
Установлено, что стоимость установки новой вальмовой кровли дешевле, чем замена существующей кровли.

4. Типы вальмовых крыш

Конструкция этой кровли обычно состоит из треугольника с двух сторон и многоугольника с двух других сторон.
Таким образом, все эти четыре стороны соединяются вместе в верхней части крыши, образуя конек.
Рис.: Простой H.R.
{ H.R. изображает вальмовую крышу}

. Он также известен как крыша Jerkin Head.
Рис.: Half H.R.

3. Голландская двускатная вальмовая крыша
Имеет промежуточные черты вальмовой и двускатной крыш. Наиболее важным преимуществом этой кровли является то, что она обеспечивает больше внутреннего пространства благодаря наличию фронтона на конце конька вальмовой крыши.
Рис.: Dutch Gable H.R.

4. Вальмовая крыша
Это кровля, в которой две секции крыши соединяются вместе на своих концах, образуя шов или ендову. Он также известен как вальмовая и долинная крыша.
Рис.: Cross H.R.

5. Шатровая пирамидальная крыша
Это кровля, в которой четыре треугольные стороны пирамиды одинаковой длины сходятся наверху в одной точке.
6. Шатровая шатровая крыша
Она имеет многоугольную форму и состоит из крутых скатов, которые поднимаются, образуя пик крыши.

5. Устройство вальмовой крыши
Конструкция этой кровли требует предельной аккуратности и аккуратности.
Общеизвестно, что устройство этой кровли сложнее, чем устройство двускатной крыши. Это связано с тем, что для этого требуются более сложные системы ферм или стропил.
В этой кровле каждый из коньков располагается по центру прямоугольника строительной конструкции, над которым расположена крыша.
Вальмы, а также вальмовые стропила обычно укладывают на наружные углы зданий и поднимают к коньку.
В случае наличия внутреннего угла здания ендову используют для соединения наклонных поверхностей.
Общие этапы строительства можно перечислить следующим образом:
1. Первый этап строительства включает в себя снятие и запись всех измерений перед обрезкой стропил.
2. Стропила крепятся к коньковой доске. Коньковая доска относится к раме, которая будет закреплена по всей крыше.
3. Затем должным образом рассчитываются требуемые размеры вальмового стропила и поочередно крепятся стропила.
4. После завершения прибивания стропил на место их можно подрезать в соответствии с требованиями, чтобы получить более чистую и точную компоновку.
5. Вальмовые стропила соединяются со стандартными стропилами.
6. Наконец, нарожники устанавливаются между стандартными стропилами и вальмовыми стропилами.
7. Сооружаемая вальмовая крыша покрывается металлом, гонтом, черепицей или шифером.

6. Преимущества вальмовой крыши

архитектурные здания и сооружения.
Он визуально убедителен по своей природе и, таким образом, увеличивает общую архитектуру, а также стоимость недвижимости.

2. Аэродинамические характеристики:
Характеризуется значительной аэродинамической характеристикой. Поскольку у него нет плоских концов; он не ловит ветер.
Он является самоподдерживающимся и очень желателен даже в районах, подверженных сильным ветрам и даже в районах, подверженных ураганам.

3. Энергоэффективность:
Энергоэффективность доказана.
Подходит даже для теплого климата, а также сводит к минимуму ненужное использование вентиляторов, охладителей и т. д. осадки и снегопад.
Наклонные стороны позволяют беспрепятственно стекать собранной воде с крыш.

5. Предусмотренное дополнительное пространство:
Шатровая крыша с дополнительным слуховым окном или окном на крыше может быть использована для увеличения внутреннего жилого пространства.
