Вентиляционные блоки

Какими бывают вентиляционные блоки: особенности изделий

Чтобы организовать естественную вентиляцию, используются специальные железобетонные изделия (ЖБИ) — вентиляционные блоки. Их устанавливают как в жилых многоэтажных домах, так и в постройках промышленного назначения. Конструкции внешне выглядят как длинные прямоугольные плиты с квадратными отверстиями. Благодаря этим элементам обеспечивается естественная циркуляция воздуха: из помещений удаляется углекислый газ, дым и всевозможные запахи.

Блоки для вентиляции: основная информация

Железобетонные вентиляционные блоки могут быть трех видов:

• до 10 этажей;
• магистральные;
• до 25 этажей.

В зависимости от назначения блоки могут отличаться по размеру и техническим характеристикам.

В интернет-каталоге “Ковальской” вы найдете вентблоки с такими параметрами:

• Класс бетона — B15.
• Высота — от 2780 до 3280 мм.
• Длина — от 630 до 910 мм.
• Ширина — от 300 до 400 мм.
• Вес — от 625 до 1080 кг.

Блоки для вентиляционных каналов создают из бетона, в структуру которого добавлены стальные прутья. Благодаря этому увеличивается несущая способность, прочность и срок службы железобетонных изделий.

Сфера применения вентиляционных блоков

Вентблоки устанавливают не только в жилых домах с разной этажностью. Эти ЖБИ также подходят для использования в помещениях специфического характера, например, для обустройства чердака.

Существуют также модели, предназначенные для установки в сейсмически активных зонах. Такие модели создают из высокопрочного материала, оснащенного усиленным стальным каркасом. В их конструкции также предусмотрены дополнительные укрепляющие элементы.

Вентиляционные блоки бывают двух видов:

• Сборные — их собирают непосредственно перед установкой, используя сварочный аппарат для скрепления частей между собой. Сравнительно недорогие варианты, однако эффективность у них ниже. Это связано с особенностями монтажа и наличием швов на поверхности.
• Готовые вентиляционные блоки можно устанавливать без предварительной подготовки на месте работ. Это надежные, прочные, долговечные ЖБИ.

Конструктивные особенности вентиляционных блоков

Если вам потребовались ЖБИ для сооружений до 10 этажей, использовать модели магистрального типа нельзя. Они имеют ряд конструктивных особенностей, например, разное количество внутренних каналов:

• У магистральных изделий 2 вентканала с перегородкой между ними.
• Модели, предназначенные для строений до 10/25 этажей имеют 3 внутренних канала. Такая конструкция работает эффективнее: воздух поступает из помещений в крайние каналы, а затем — в центральный. Через него воздушные массы выводятся наружу. Это обеспечивает направленный воздушный поток, необходимый для качественной естественной вентиляции.

Несущая часть вентиляционных блоков может состоять не только из вертикальных, но и наклонных каналов.

Маркировка вентиляционных блоков

Все железобетонные изделия, предназначенные для организации вытяжки, имеют свою маркировку. В цифро-буквенном обозначении содержится основная информация о продукции, включая специальные свойства изделий.

Первые буквы в маркировке вентиляционных блоков описывают тип конструкции:

• ВБ — вентблок.
• ВБС — сборные изделия.
• ВБВ — модели внутреннего типа.

Цифры в маркировке отражают размеры блоков. Например, варианты для сооружений до 25 этажей могут маркироваться так: ВБ 3-28-2. Расшифровка этого обозначения:

• ВБ-3 — для зданий, высотой до 25 этажей.
• 28 — высота конструкции в дециметрах. В этой модели она составляет 2780 мм, поэтому значение округляется.
• 2 — ЖБИ имеет два закладных элемента, которые предназначены для облегчения монтажа и фиксации вентблока в межэтажных перекрытиях.

Цены вентиляционных блоков в нашем интернет-каталоге варьируются в диапазоне от 2300 до 4600 гривен. Если вам понадобится помощь с выбором продукции, обращайтесь к нашим менеджерам для индивидуальной консультации.

размеры и производство – Бетонпедия

Что такое вентиляционные блоки и области их применения

Вентиляционные бетонные блоки – прямоугольные панели с пустыми секциями в своем массиве, с помощью которых конструируются вентиляционные самовытяжные системы для качественной циркуляции воздуха. Научно доказано, что конструкции из бетона способны набирать прочность на протяжении всего времени эксплуатации (порядка 600 лет).

Конструкции такого рода используются для вентиляции жилых домов и зданий промышленного назначения.

Конструкция и габариты блоков

Размеры и применение квадратного вентиляционного бетонного блока

Вентиляционный блок состоит из несущей и дополнительной частей. В первой проходят вертикальные каналы, во второй – наклонные, которые служат для самой циркуляции воздуха. Их количество может колебаться от 1 до 4 штук и более.

Размеры блоков для вентиляции отличаются, в зависимости от архитектурных характеристик постройки, климатических условий района, эксплуатации здания, материалов в составе и прочего. Универсальным считается размер блока в 25-30 см высотой.

Таблица 1 – Размеры вентиляционных блоков из бетона

Варианты исполнения

Существуют две основные конструкции блоков для вентиляции – сборный и монолитный. В зависимости от характеристик здания и других аспектов, стоит выбрать приоритетный.

Материалы

Вентиляционные блоки изготавливаются из различных материалов, что сказывается на свойствах их эксплуатации. Самыми популярными являются:

• блоки из железобетона;
• керамзитобетона;
• бетона.

Железобетонные блоки обладают прочностью и надежностью за счет металлического каркаса, способны выдерживать большие нагрузки, но их вес может вызвать затруднения при ручном монтаже. Хорошо проводят тепло.

Керамзитобетонные блоки производятся с добавлением керамзита, благодаря чему имеют меньший вес и слабую теплопроводность. Огнеупорны, однако их прочность гораздо меньше, чем у аналогов.

Бетонные блоки изготавливаются из бетона и песка. Изделия тяжелые и холодные, самые дешевые из представленных на рынке.

Процесс изготовления вентиляционных бетонных блоков

За разработкой индивидуального чертежа вентиляционного блока, как и за проектированием вытяжной системы, лучше всего обратиться к специалисту. Только так можно будет гарантировать результат и безопасность конструкции и правильную циркуляцию воздуха.

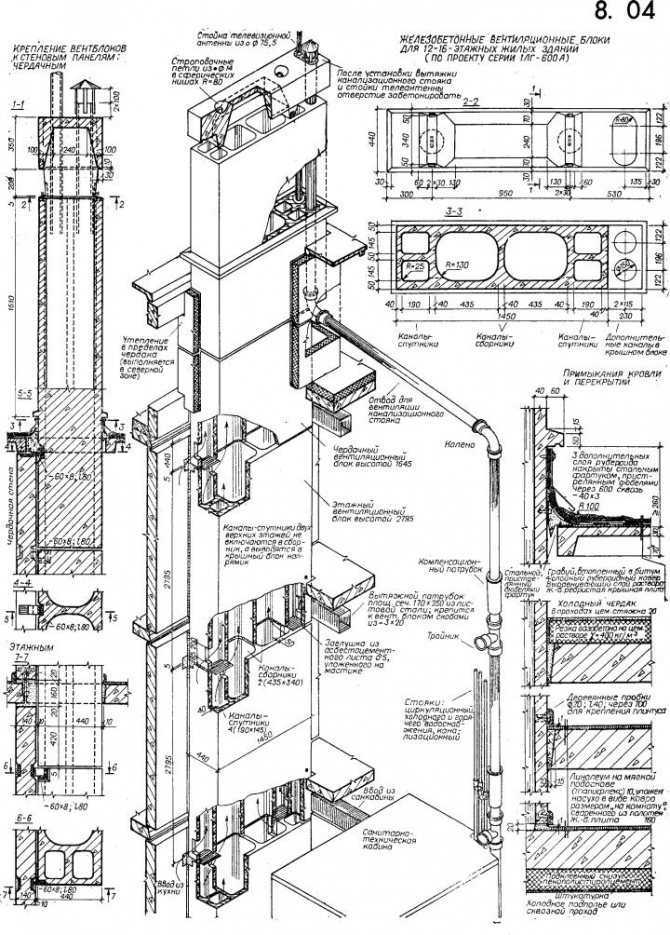

Вот несколько примеров чертежей вентиляционных блоков:

Рисунок 1 – Вентиляционный бетонный блок (пример чертежа)

Рисунок 2 – Вентиляционный бетонный блок (пример чертежа)

По чертежу изготавливается металлическая основа с вентиляционными каналами, которая заливается бетонной смесью. Применяется армирование сварными сетками.

Качество поверхностей вентиляционных блоков определяется ГОСТ 13015.0-83. В связи с ним упорядочивается допустимая длина скола. При изготовлении железобетонных блоков применяются арматурные стержни. Для тяжелого бетона применяется ГОСТ 26633, для легкого – ГОСТ 25820.

Установка вентиляционных блоков

Даже если вы производите монтаж вентблоков своими руками, воспользуйтесь услугами специалиста для максимальной эффективности вытяжной системы.

1. Избавьтесь от мелкого мусора на нижней опоре.
2. Смочите поверхность и накройте заглушкой, чтобы избежать засорения вентиляционного канала.
3. Раствор из песка и цемента уложите с помощью кельмы по торцу нижней опоры.
4. Вентиляционный блок аккуратно устанавливается на нижележащий в соответствии с рисунком вентиляционных каналов, и отслеживается вертикальное положение конструкции.
5. Посредством приваривания блок прикрепляется к стеновым перегородкам. Особое внимание нужно уделить положению блока, чтобы избежать нежелательного смещения.
6. С помощью кельм производится уплотнение шва.

Плюсы и минусы вентиляционных блоков из бетона

Вентиляционные блоки обладают рядом преимуществ, среди которых:

• простота организации вентиляционных систем;
• надежность и прочность конструкции;
• простата монтажа и долговечность;
• невысокая стоимость;
• устойчивость к влаге и гниению.

Но не стоит забывать об отрицательных качествах, пусть и немногочисленных. К ним относятся:

• тяжесть вентиляционных конструкций;
• необходимость заблаговременного проектирования.

Заключение

Грамотная вентиляция необходима каждому современному зданию, и одним из самых простых способов ее обеспечения являются конструкции из вентблоков. Обратитесь к специалисту за грамотной консультацией и планировкой вентиляционной системы, чтобы ее надежность и устойчивость радовала вас долгие годы.

Источники информации:

1. ГОСТ 13015.0-83
2. ГОСТ 26633-2015
3. ГОСТ 25820-2014

Проектирование вентиляционных систем

Приведенная ниже процедура может быть использована для проектирования вентиляционных систем:

• Расчет тепловой или холодильной нагрузки, включая явное и скрытое тепло процесса в помещениях
• Рассчитать температуру приточного воздуха
• Рассчитать циркулирующую массу воздуха
• Рассчитать потери температуры в воздуховодах
• Рассчитать мощность компонентов — нагревателей, охладителей, омывателей, увлажнителей
• Расчет размера котла или нагревателя
• Проектирование и расчет системы воздуховодов

1.

Расчет тепловой и холодильной нагрузки по

• Расчет тепловой или охлаждающей нагрузки в помещении
90 005 Расчет окружающих тепловых или охлаждающих нагрузок

2. Расчет воздушных смен в соответствии с обитателями или любыми процессами

Расчет загрязнения, создаваемого людьми и их деятельностью и процессами.

3. Рассчитать температуру приточного воздуха

Рассчитать температуру приточного воздуха. Общие указания:

• Для обогрева, 38 — 50 ^o C (100 — 120 ^o F) может быть подходящим
• Для охлаждения, где впускные отверстия находятся вблизи зон людей, 6 — 8 ^или С (10 — 15 ^o F) Температура ниже комнатной может быть подходящей
• Для охлаждения, где используются высокоскоростные диффузионные струи,  17 ^o C (30 ^o F) температура ниже комнатной может быть подходящей

4.

Нагрев воздуха

Если воздух используется для обогрева, необходимый расход воздуха может быть выражен как

q 9007 5 ч = Ч _ч / (ρ с _р (т _с — т _р )) 90 042                                (1)

где

q _h = объем воздуха для обогрева (м ³ /с)

H _h = тепловая нагрузка (Вт)

с _р = удельная теплоемкость воздуха (Дж/кг·К)

t _с = температура подачи ( ^o C)

t 90 079 _r = комнатная температура ( ^o C )

ρ = плотность воздуха (кг/м ³ )

Воздушное охлаждение

Если для охлаждения используется воздух, необходимый расход воздуха можно выразить как

к _{в (2)}

где

q _c = объем воздуха для охлаждение (м ³ /s)

H _c = холодопроизводительность (Вт)

t _o 900 42 = температура на выходе ( ^o C), где t _o = t _r если воздух в помещении смешанный

Пример — Тепловая нагрузка

Если тепловая нагрузка ч _ч = 400 Вт 9004 7 , температура подачи t _с = 30 ^о C и комнатной температуре t _r = 22 ^o C , расход воздуха можно рассчитать как:

q _{ч 90 076 =} (400 Вт) / ((1,2 кг/м ³ ) (1005 Дж/кг К) ((30 ^o C) — (22 ^o C)))

    = 0,041 м ³ /с

    = 149 м ³ /ч

Влага

Увлажнение

Если наружный воздух более влажный, чем воздух в помещении, то воздух в помещении можно увлажнить за счет подачи воздуха снаружи. Количество приточного воздуха можно рассчитать как

q _mh = Q _h / (ρ (x ₁ — x ₂ ))                                (3)

где

q _mh = объем воздуха для увлажнения (м ³ /с)

Q _h = подаваемая влажность (кг/с)

ρ = плотность воздуха (кг/м 9004 3 3 )

x ₂ = влажность воздуха в помещении (кг/кг)

x ₁ = влажность приточного воздуха (кг/кг)

Осушение

Если наружный воздух менее влажный, чем воздух в помещении — тогда воздух в помещении можно осушать, подавая воздух снаружи. Количество приточного воздуха можно рассчитать как

q _md = Q _d / (ρ (x ₂ — x ₁ ))                             (4)

где

q _md = объем воздуха для осушения (м ³ /с)

Q _d = влажность, подлежащая осушению (кг/с)

Пример — Увлажнение

При добавлении влаги Q _h = 0,003 кг/с , влажность в помещении x ₁ = 0,001 кг/кг и влажность приточного воздуха x _{2 90 076 = 0,008 кг/кг} , количество воздуха может выражается как:

q _mh = (0,003 кг/с) / ((1,2 кг/м ³ ) ((0,008 кг/кг)- (0,001 кг/кг))) 90 003

    = 0,36 м ³ /с

В качестве альтернативы количество воздуха определяется потребностями людей или процессов.

5. Потери температуры в воздуховодах

Потери тепла в воздуховодах можно рассчитать как

H = A k ((t ₁ + t ₂ ) / 2 — t _r ) (5)

где

H = теплопотери (Вт)

A = площадь стенок воздуховода (м ² )

т ₁ = начальная температура в воздуховоде ( ^o C)

t ₂ = конечная температура в воздуховоде ( ^o C)

k = коэффициент тепловых потерь стенок воздуховода (Вт/м ² К) ( 5,68 Вт/м ² K для воздуховодов из листового металла, 2,3 Вт/м ² K для изолированных воздуховодов)

t _r 90 042 = температура окружающей среды ( ^o C)

Потери тепла в воздушном потоке можно выразить как

H = 1000 q c _p (t ₁ — t ₂ )                                    (5b)

где

q = масса протекающего воздуха (кг/с)

c _p = удельная теплоемкость воздуха (кДж/кг·К)

(5) и (5b) можно комбинировать с

Н = А к ((т ₁ + т ₂ ) / 2 — т _р )) = 1000 q c _p (t ₁ — t ₂ )                                       (5c) 900 47

Обратите внимание, что для больших перепадов температуры следует использовать средние логарифмические температуры.

6. Выбор нагревателей, омывателей, увлажнителей и охладителей

Устройства, используемые в качестве нагревателей, фильтров и т. д., должны выбираться на основе количества и производительности воздуха из каталогов производителей.

7. Котел

Рейтинг котла может быть выражен как

B = H (1 + x)                                         (6)

где

B = мощность котла (кВт)

H = общая тепловая нагрузка всех нагревателей в системе (кВт)

x = запас по нагреву системы, обычно используются значения от 0,1 до 0,2

Котел с правильной мощностью должен быть выбран из заводских каталогов.

8. Размеры воздуховодов

Скорость воздуха в воздуховоде можно выразить следующим образом:

v = Q / A (7)

, где

v = скорость воздуха (м/ s)

Q = объем воздуха (м ³ /с)

A = сечение воздуховода (м ² )

Общая потеря давления в воздуховодах может быть рассчитана как

dp _t = dp _f + dp _s + dp _c                                          (8)

где

dp _t = полная потеря давления в системе ( Па, Н/м ² )

dp _f = большая потеря давления в каналах из-за трения (Па, Н/м ² )

900 02 дп _с = незначительные потери давления в фитингах, коленах и т. д. (Па, Н/м ² )

dp _c = незначительные потери давления в компонентах, например фильтры, нагреватели и т. д. (Па, Н/м ² )

Основные потери давления в воздуховодах из-за трения можно рассчитать как                         (9)

где

R = сопротивление трению воздуховода на единицу длины (Па, Н/м ² на метр воздуховода)

l = длина воздуховода (м)

Воздуховод сопротивление трения на единицу длины может быть рассчитывается как

R = λ / d _h (ρ v ² / 2)                                    (10) 900 47

где

R = потеря давления (Па, Н/ м ² )

λ = коэффициент трения

d _h = гидравлический диаметр (м) 90 003

Как спроектировать систему вентиляции

Снова то время года куда должны быть доставлены ваши счета за электроэнергию, или, может быть, вы уже имели (не очень большое) удовольствие от ее получения. В любом случае, если вы читаете эту статью, это должно означать, что вы решили, что с вас хватит — пришло время установить более экономичный способ охлаждения вашего дома. Что ж, я рад сообщить вам, что вы попали на нужную страницу.

В этой статье мы поможем вам спроектировать систему вентиляции для вашего дома всего за 4 простых шага.

Шаг 1: Решите, какие зоны вашего дома нуждаются в вентиляции. Как правило, это ваше пространство на крыше, ваши жилые помещения и/или ваш нижний этаж
