Чертеж грохотной картофелекопалки для мотоблока. Картофелекопалка грохотного типа своими руками. Этапы изготовления

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:


Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

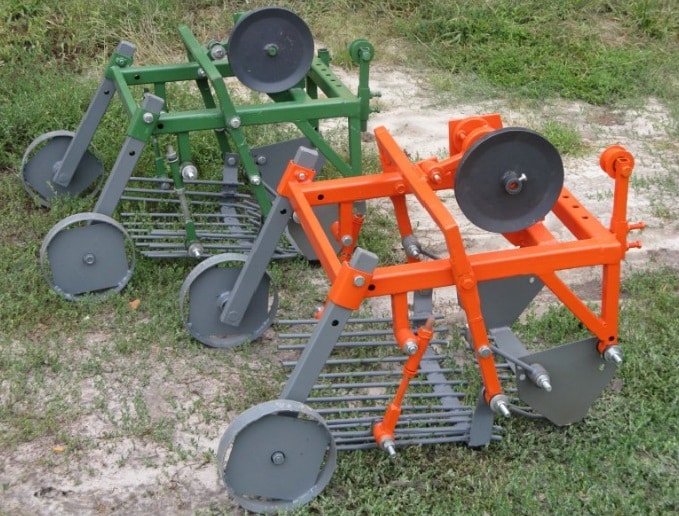

Картофелекопалки с грохотом


Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.


Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.



Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.



Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.


Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

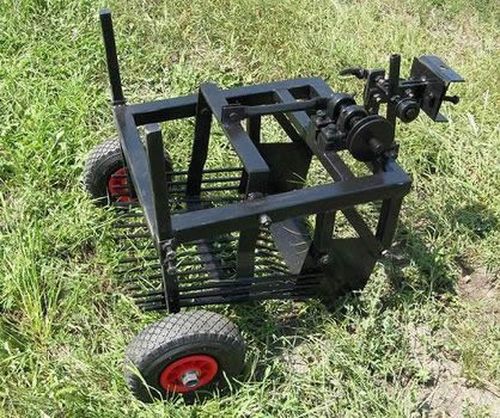

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.


Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.


Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:


Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.


Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.


При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Навесное оборудование для разных видов техники стоит внушительной суммы денег.

Именно поэтому один из вариантов сэкономи

Картофелекопалка для мотоблока, самодельная - чертежи, видео

Оглавление:

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Чертежи и схемы самодельной картофелекопалки для мотоблока


Самодельная картофелекопалка к мотоблоку видео подборка


Картофелекопалка для мотоблока Нева своими руками. Размеры, чертёж, видео

Посадка, выращивание и особенно уборка картофеля – нелегкий труд. Каждый, кто хотя бы раз занимался этой работой, помнить ощущения бесконечных взмахов лопатой при выкапывании картофеля. Предлагаем вам узнать, как сделать картофелекопалку своими руками для трактора. Видео, чертежи и фото из этой статьи помогут вам с минимальными затратами сделать качественное оборудование.

Также почитайте: Как сделать измельчитель для веток

Конструкция картофелекопалки для мотоблока «Нева»

Немного смекалки и наличие подручных материалов подсказывают огороднику-любителю путь создания отличного средства малой механизации труда. Картофелекопалка для мотоблока «Нева» собирается несложно. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры и чертеж механизма, а также видео о том, как сделать картофелекопалку своими руками для трактора.

Немного смекалки и наличие подручных материалов подсказывают огороднику-любителю путь создания отличного средства малой механизации труда. Картофелекопалка для мотоблока «Нева» собирается несложно. Предлагаем краткое описание необходимых материалов и последовательность сборки отдельных элементов, размеры

Фото картофелекопалки

Картофелекопалка для трактора, сделанная своими руками, извлекает клубни картофеля из земли и оставляет их на поверхности. Остается только собрать картофель.

Узнайте, как сделать грунтозацепы из автомобильных дисков

Чтобы сделать картофелекопалку для мотоблока по чертежам, вам нужно подготовиться:

  • уголок 63х40 мм для устройства сварной рамы;
  • швеллера No 8;
  • металлические пластины для изготовления лемеха размером по 8 мм.

Смотрите видео: Самодельная картофелекопалка к мотоблоку

Рама картофелекопалки для мотоблока по чертежам и видео сваривается из уголка и швеллера. Вы можете сделать оборудование по индивидуальным размерам. Чтобы сделать картофелекопалку для мотоблока, вам нужно выполнить следующие шаги:

  1. Лемех собирается из металлических пластин и закрепляется к элеваторному кожуху.
  2. Элеватор может изменять угол и этим меняется угол копания.
  3. Детали, которые будут участвовать в непосредственном процессе копания, должны быть округло заточены. Это поможет избежать разрезания клубней картофеля во время выкапывания.
  4. Редукционный узел сделан из 2 корпусов цилиндрической формы разных диаметров, соединяющие ведущий и ведомый валы, которые изготавливаются из стали.
  5. На шпонках вала закреплены звездочки с приваренными ступицами.

Интересное видео: Грохотная картофелекопалка к мотоблоку. Размеры


Еще одна деталь картофелекопалки – барабан-очиститель, представляющий конструкцию из двух роликовых цепей, надетых на стержни. Для прочности конструкция крепится на изогнутых дисках. Вращающийся вал передает движение на звездочки, от которых вращаются оси барабана-очистителя. Ползунок изготавливается из пластмассы, что обеспечивает хорошее скольжение цепи. Входная ось копалки монтируется в кожухе. На входную ось крепится звездочка с подшипником. Распорные втулки крепятся с двух сторон звездочки.

Смотрите чертежи картофелекопалки на мотоблок:

Чертеж самодельной картофелекопалки для мотоблока

Чертеж самодельной картофелекопалки для мотоблока

чертеж картофелекопалеля

Чертеж с размерами картофелекопалки

Смотрите чертежи картофелекопалки на мотоблок

Чертеж картофелекопателя

Теперь вы знаете, как изготавливается картофелекопалка для мотоблока «Нева» своими руками размеры по чертежам и видео. Использование сельскохозяйственной техники, даже собранной своими руками, значительно сокращает время рутинных и трудоемких сельскохозяйственных операций. Это также позволит увеличить урожайность и лучше сохранить картофель, выращенный с применением передовых технологий.

Картофелекопалка для мотоблока своими руками

Картофелекопалка к мотоблоку «Нева»

Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.

Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.

Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.

Картофелекопалка вибрационная
Картофелекопалка стрельчатая
Картофелекопалка транспортерная

Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

  • Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.
  • Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.
  • Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.

Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.

Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.

Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

  • Стальной швеллер.
  • Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.
  • Металлические уголки размерами 40 и 63 мм.
  • Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.

Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.

В целом, как показано на видео, такое устройство состоит из следующих узлов:

  • Конструкция рамы.
  • Подвесные элементы.
  • Регулировочные тяги вертикального исполнения.
  • Ходовая часть.

Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.

Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;
  • сварочный аппарат;
  • гравер или дрель.

Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

  1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.
  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.
  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.
  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.
  5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».



Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления.

Картофелекопалка для мотоблока, чертежи, изготовление своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Картофелекопалка для мотоблока – особенности изготовления своими руками

Картофелекопалка для мотоблокаРанее сбор урожая картофеля отнимал массу сил и времени. Сегодня жизнь фермеров упростилась, ведь появилась возможность приобрести картофелекопалку для мотоблока, которая существенно упрощает процесс, и позволяет сохранить силы и время. А если не полениться, то можно собрать копалку для мотоблока своими руками. В таком случае ферме сэкономит еще и неплохую сумму денег.

Типы картофелекопалок

Для копки картофеля мотоблоком существует немалое количество инвентаря. Все оборудование делится на несколько типов:

  • Грохотные картофелекопалки;
  • Устройства, оснащенные транспортерной системой;
  • Стрельчатые конструкции.

Картофелекопалка грохотная для мотоблока

От того, какого типа оборудование вы предпочтете, зависит скорость и качество копки картошки мотоблоком. Ниже рассмотрим каждый из видов инвентаря более подробно.

Особенности грохотных конструкций

Второе название такой конструкции – вибрационная копалка. Такого рода картофелевыкапыватель для мотоблока работает по следующему принципу: один из элементов – лепеха, углубляется под грунт, а неподвижная решетка, оставляя клубни, просеивает почву, словно сквозь сито.
Вибрационная копалка для мотоблока
Грохотная картофелекопалка к мотоблоку, как правило, не способно обрабатывать большие участки за один раз. Водитель вынужден проходить тонкие полосы земли, из-за чего на сбор урожая тратиться много топлива и времени.

Оборудование с транспортером

Эта конструкция состоит из лепехи и движущегося транспортера. Перед тем, как копать картошку, потребуется проверить участок на наличие толстых сорняков, чтобы они не наматывались на «поднос» устройства.

Копалка для картофеля для мотоблока

Транспортер конструкции оснащен зацепным элементом, который призван удерживать картофель на специальной платформе. При этом грунт просто сыпется с платформы, благодаря чему фермер получает чистый картофель.

Этот тип оборудования достаточно практичный, однако его не стоит применять на влажном грунте.

Конструкция стрельчатых картофелекопалок

Стрельчатая, или веерная конструкция, считается одной из наиболее простых. В процессе эксплуатации грунт подрезается ножами, и вместе с урожаем попадает на специальные прутья. С них грунт быстро осыпается, а картофель остается на их поверхности.

Веерная картофельная копалка для мотоблока
Этот тип приспособления показал свою эффективность на мягкой рыхлой земле.

Картофельная копалка для мотоблока такого типа имеет один недостаток – при обработке неровных участков, прутья когут застрявати в земле, из-за чего фермеру приходится постоянно останавливать работу.

Порядок изготовления картофелекопалки своими руками

Перед тем, как сделать оборудование, потребуется подготовить материал и оборудование. Для работы необходимо:

  • Несколько листов металла, швеллера и металлические уголки;
  • Болты и гайки;
  • Сварочный аппарат;
  • Болгарка;
  • Рулетка;
  • Кувалда.

Собрав все необходимое, можно приступать к изучению чертежей. В них указан материал каждого из элементов и их размеры.

 Как сделать картофелекопалку своими руками?

Очень важно досконально изучить схему, чтобы при работе не отвлекаться на поиски нужной информации.

Вся самодельная конструкция должна состоять из нескольких основных элементов:

  • Лемеха;
  • Опорно-транспортного механизма;
  • Надежной рамы;
  • Валов;
  • Элеватора.

Процесс сборки выглядит следующим образом:

Самодельная картофелекопалка - чертеж

  1. Для начала возьмите металлические уголки, швеллер длиной 1,2 м., и начните сваривать раму;
  2. Для монтажа механизмов регулировки приварите отдельный швеллер, отступив вниз от рамы на 30 см.;
  3. После этого необходимо приварить стойки. Начните делать это с любого края, приваривая детали в вертикальном положении. Между ними должна быть дистанция 15 см. Сначала приварите длинную 50-сантиметровую стойку, а потом по очереди крепите детали на несколько сантиметров меньше;
  4. Далее стойки соединяются кусками оставшегося швеллера. Таким образом, у вас должен получиться своеобразный металлический треугольник;
  5. К нему приварите металлическую пластину. После этого согните ее кувалдой и зафиксируйте с обратной стороны;
  6. Прикрепите лемех к элеватору посредством болтов;
  7. Приварите к раме арматуру, а по сторонам закрепите толстый надежный металл, который будет удерживать клубни на конструкции;
  8. Закрепите валы на элеваторе;
  9. Зафиксируйте редукционный блок на стержне при помощи подшипников;
  10. В конце останется собрать опорно-транспортный механизм.

Если вы все сделаете согласно алгоритму, то в результате получите надежное устройство, которое прослужит вам не один сезон.

При изготовлении оборудования стоит прислушиваться к советам специалистов. Эксперты не советуют использовать слишком толстый металл – вполне достаточно листов, толщиной 5 мм. Если вам нужна небольшая конструкция, то сделать ее можно при помощи шарниров от старого авто или трактора. Для больше надежности вместо болтов используйте сварку.

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Видео
