Короба для электропроводки пластиковые размеры: размеры, виды, монтаж. Пластиковый короб для проводов

Содержание

размеры, виды, монтаж. Пластиковый короб для проводов

Содержание

Применение пластиковых коробов

Чаще всего в быту используются именно пластиковые каналы. Они имеют следующие положительные качества:

Низкая стоимость. Связана с невысокой ценой самого материала изготовления – пластика, и простотой производственного процесса.
Массовость производства пластмассовых изделий благодаря развитости современных технологий.
Стойкость к негативному влиянию влаги, огня, кислот, грибков, плесени.
Устойчив к механическим воздействиям.
Непроводимость электрического тока.
Возможность применения в условиях повышенной влажности.
Простота подключения и протяжки проводов.
Не требуется специальный инструмент.
Широкий ассортимент цветов, благодаря чему короб может органично вписаться в цветное оформление комнаты.

Несмотря на большой выбор цветовой гаммы, следует понимать, что короб пластиковый все равно будет заметен на стене. По этой причине также заранее нужно продумать, как прокладывать пластиковые короба для электропроводки, чтобы они не испортили внешний вид помещения.

Как правильно выбрать пластиковый короб

Определяющий фактор, который ложится в правильный выбор – это размер короба. По сути, многое будет зависеть от количества проводов, которые будут укладываться в него. Плюс небольшой запас пространства. Поэтому магистральные короба (от разветкоробок до ответвлений) должны быть большего размера, а идущие к розеткам или выключателям меньшего.

Далее, необходимо определиться с количеством пластиковых элементов. Здесь все будет зависеть от длины электрической разводки с учетом, что сам короб имеет стандартную длину 2 м. Кстати, в магазинах он так и продается без подрезки. Для того чтобы не ошибиться с количеством, необходимо к расчетной длине проводки прибавить 20%.

: Основные размеры кабель-каналов

Кабель-канал используется и как декоративный элемент, который должен вписаться в дизайн интерьера помещения. Скажем так, что в основном этот материал выпускается белого цвета, поэтому здесь присутствует достаточно широкий ассортимент. С моделями «под дерево» ассортимент минимальный. Хотя именно «под дерево» отличается презентабельным внешним видом, который можно вписать в практически любой интерьер.

Некоторые производители пластиковых коробов под электрическую проводку предлагают, как дополнение, некоторые декоративные элементы: заглушки, угловые переходники, тройники, углы (внутренние и внешние). Поэтому совет – приобретать кабель-каналы с декоративной фурнитурой, которая его облагораживает. Фурнитура «под дерево» также выпускается.

При покупке необходимо обращать внимание на качество изделия. И если неровные торцы – это небольшая проблема, которую можно скрыть заглушками, то низкое качество замкового соединения панели и крышки – эта проблема номер один, которая встречается достаточно часто. То есть, в процессе эксплуатации крышка все время отпадает или, наоборот, ее очень сложно установить на нижней монтажной панели.

Декоративный пластиковый короб под дерево.

Хорошего качества изделие должно закрываться крышкой вручную без постукивания. Но самое интересное – это момент, когда задняя часть короба установлена, кабели проложены, а крышка не закрывается или выпадает после установки. Здесь самое важное не переусердствовать. Многие монтажники начинают стучать руками или киянкой по крышке, после чего не только она, но и сам короб трескается и разваливается на глазах. Так что совет – приобретайте короба для соединения проводов от известных фирм-производителей.

Установка пластиковых коробов – это не только правильный их выбор, это правильный выбор распаячных коробок, как по размеру, так и по цвету. Все должно гармонировать. Особое внимание отверстиям в распаячных коробках, куда будут вставляться короба под разводку.

Плинтусные короба для прокладки кабеля.

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

10х10мм;
10х12мм;
12х12мм;
12х16мм;
16х16мм;
16х20мм;
20х20мм;
20х25мм;
25х25мм;
25х40мм;
40х40мм;
40х60мм;
60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

160х65мм;
50х12мм;
92х20мм;
75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

20х10мм;
30х10мм;
40х25мм;
25х25мм;
40х40мм;
40х16мм;
80х60мм;
100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

16мм трубы используют для прокладки осветительных и телефонных кабелей;
для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Также промышленность выпускает кабель-каналы, предназначенные для размещения светодиодных лент, выпускаются они шириной от 5 до 20 мм. Кроме этого, светодиодные каналы могут располагаться в плинтусных коробах.

Учитываем ширину кабеля

Короб, должен быть достаточно свободным для укладки провода. Маленькое сечение не позволит крышке будет плотно закрыться. Плотно уложенный провод будет перегреваться.

Толщина стенок пластиковых кабель-каналов

В зависимости от размеров лотков, выпускаются изделия с различной толщиной стенок. От её значения зависит прочность и гибкость короба. Небольшие мини-каналы изготавливают с толщиной стенки 0,7мм. Средние по размерам короба (шириной от 20 до 40мм) имеют толщину порядка 1,3мм. Широкие магистральные профили (от 60 до 100мм) изготавливаются толщиной 2,4мм.

Помимо коробов стандартных размеров, многие фирмы выпускают изделия под заказ, выполненные по размерам заказчика.

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

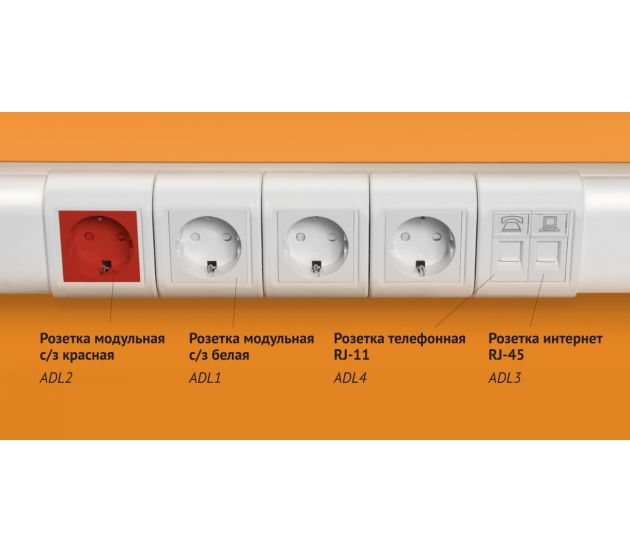

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Расчет размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Рекомендуется брать кабель-канал с небольшим запасом по длине (10%) и по ширине.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала. Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

	односекционный		двухсекционный						трёхсекционный
	10х22	10х30	10х22		10х30		15х54		10х40
	количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке. Параметры одной упаковки электромонтажных коробов, в зависимости от их размеров

При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань.

Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки. Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы. Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Способы использования кабель-каналов для прокладки открытой электропроводки

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже информационных проводок.

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы.

Угловой кабель-канал

Используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам.

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей. Важно проверить наличие необходимой фурнитуры к кабель продукции.

Гибкие конструкции позволяют замаскировать большое количество проводов. Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

Короб для проводов настенный с двухсторонним и односторонним замком.

Установка настенного канала

напольный плинтус с отдельными секциями для слаботочных проводов;
потолочный материал;
конструкции кабель-каналов на пол с защитой от механического воздействия;
гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции.

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами. Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:

Способы крепления на стену

Жидкие гвозди можно использовать как временный способ крепления. Правильность фиксации также оказывает влияние на продолжительность работы изделия. Есть несколько способов закрепления кабель-канала на стене:

Саморезы. Заранее просчитывается шаг укладки, который зависит от нагрузки на короб, числа проводов, размеров поперечного сечения. Средний шаг составляет 50 сантиметров. Если стена имеет неровную поверхность, шаг нужно уменьшить, чтобы визуально скрыть зазоры и дефекты стены. Не нужно брать длинные саморезы, достаточно изделия длиной 40 мм. Применение – деревянные и гипсокартонные стены.
Дюбель-гвозди. Обычно применяются для монтажа на бетонной и кирпичной поверхности. На основании кабельного короба следует проделать отверстия через каждые 50 см диаметром 6 мм. Канал следует приложить к стене и с помощью карандаша поместить места, где будет совершено крепление. В этих местах нужно просверлить отверстия, затем прикладывается короб и вбиваются дюбель-гвозди.
Клопы. Это специальные монтажные фиксаторы, которые применяются для крепления на металл толщиной до 2 мм или на алюминиевые профили.
Жидкие гвозди. Применяются, когда вышеописанные способы использовать невозможно. Пример – плитка в ванной, металлическая гладкая поверхность. Имеет слабую надежность, поэтому используется как временный способ крепления.

Выбор лучшего метода зависит от материала стен.

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

Подготовительные работы.
Крепление короба.
Укладка кабелей.
Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

Разобрать, сняв с него верхнюю крышку.
Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию. Крепить короб лучше всего через каждые 50 см
Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным. Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным
Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки. Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем
Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги. Края монтажного короба перед закрытием можно смазать герметиком

Укладка кабеля

Вроде бы несложный процесс, но даже здесь есть свои нюансы. Рекомендуем выбирать короба для проводов, в конструкции которых есть продольные перегородки. В них легко можно уложить кабели, так сказать, поэтажно, чтобы они не мешали друг другу. Если кабель-канал – это короб без перегородок, тогда обращайте внимание на качество крепления крышки. Здесь важно, чтобы ее не выдавило под натиском веса всех уложенных проводов.

Стыковать крышки по стыкам задних панелей нельзя, укладка должна производиться со смещением.

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

простота монтажных работ;
мобильность;
доступность коммуникаций для модернизации или ремонта;
возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе. При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки. Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании. В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию.

Рассмотрим некоторых брендовых производителей:

Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
ДКС. Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов.

Элекор 2м IEK белый	Подходит для слаботочных, информационных и силовых коммуникаций в офисах и жилых помещениях.	36
Ruvinil PKK 16×16×0.8 м	Текстура материала под дерево, окраска- дуб. Материал изготовления самозатухающий поливинилхлорид.	76
Кабель-канал 25-25 мм. Mutlusan (упаковка 100 м)	Материал выполнен под светлое дерево.	2007 (за упаковку)
Кабель–канал 20×10 мм ( 160 метров в упаковке) T.Plast	Материал изделия белый пластик.	1390 (за упаковку)
Канал Hager LFF 60×110	Конструкция выполняется из белого пластика.	422
Legrand DLP с гибкой крышкой 105×50	Материал белый ПВХ.	695
Перфорированный DKC 25×40, 2 метра.	Конструкция имеет гофрированную структуру. Выполнена из пластика высокого качества.	456

Элекор 2м IEK белыйКабель-канал 25-25 мм Mutlusan упаковка 100 мКабель–канал 20×10 мм T.PlastLegrand DLP с гибкой крышкой 105×50Перфорированный DKC 25×40

Выбирая короба для кабеля, нужно учитывать размеры, внешний вид, производителя и стоимость продукции. Правильно подобранные кабель-каналы замаскируют неприглядные провода и станут великолепным дополнением современного интерьера. Надеемся, что наша статья вам пригодиться. Если хотите что-то добавить, напишите в комментариях.

Заключение по теме

Есть такое понятие, как ремонтопригодность или сменяемость. Так вот к пластиковым коробам для проводов и кабелей это также относится. Некоторые мастера стараются закрепить крышки, используя жидкие гвозди или другой вид клея. Делать этого нельзя, ведь есть вероятность, что в короб придется укладывать дополнительную разводку, особенно это касается горизонтальных контуров, расположенных у пола, куда можно уложить не только электрическую проводку. Да и ремонт еще никто не отменял. Так что если и есть необходимость в использовании дополнительных материалов, так лучше всего использовать герметики.

Пластиковый короб – это оптимальный вариант маскировки открытой проводки. И последнее. Как соединить провода в пластиковом коробе? Этого делать не стоит, для соединения лучше всего использовать распаячную коробку.

Видео: кабель-каналы для электропроводки

Источники

https://StrojDvor.ru/elektrosnabzhenie/naznachenie-i-osobennosti-montazha-korobov-dlya-elektroprovodki/
https://onlineelektrik.ru/eprovodka/montiruem/plastikovyj-korob-dlya-provodov-kak-pravilno-vybrat-i-ustanovit.html
https://amperof.ru/elektromontazh/electroprivodka/koroba-plastikovye-razmery-vidy.html
https://materialexpert.ru/luchshie-plastikovye-koroba-dlya-elektroprovodki/
https://srbu.ru/elektrika-v-dome-i-kvartire/461-kabel-kanaly-vidy-i-razmery.html
https://HomeMyHome.ru/kabel-kanaly-vidy-i-razmery.html
https://aqua-rmnt.com/ehlektrosnabzhenie/koroba-dlya-elektroprovodki-plastikovyie.html

Кабель каналы — типы, размеры и способы монтажа

Кабель каналы для проводки

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 19. 01.2023

При прокладке кабельных сетей во внутренних помещениях не всегда имеется возможность проложить проводку скрытым способом. Это бывает в случаях, когда ремонт уже произведен, но есть необходимость установить дополнительные розетки. В деревянных домах, банях и хозяйственных строениях зачастую проводка уложена открытым способом.

Что такое кабель канал?

Для монтажа открытой проводки совсем необязательно прибивать гвоздями провода к стене. Чтобы придать открытой проводке красивый и аккуратный вид, применяют специальную фурнитуру, называемую кабель-канал. Кабельный канал это короб, закрывающий провода и выполняющий не только декоративную роль, но и защитную. Защитный короб для кабеля оберегает маленьких детей и домашних животных от удара током. Классический кабельный канал состоит из направляющей, так называемого «короба» и крышки. Крышка легко крепится к «коробу». Некоторые кабельные каналы имеют двойной замок для лучшей фиксации и повышения прочности кабельного туннеля. Крышка кабельного канала открывается в продольном направлении, чтобы можно было точно ввести кабели.

Кабель канал для кабеля имеет множество преимуществ:

1. Установка кабель канала и прокладка всех электрических проводов займет намного меньше времени, чем при закрытом способе.
2. В любое время можно легко и быстро провести новые линии и установить дополнительные электроточки, не нарушая поверхность стен.
3. Кабельный короб может закрывать как один провод, так и многопроволочные жилы.

Однако у коробов для кабеля имеются и недостатки:

1. Пространство помещения уменьшается.
2. Невозможно подвинуть мебель вплотную к стене, если на ней установлен кабель канал.
3. Защитный короб не всегда гармонично вписывается в интерьер помещения. Совсем неуместным он будет на изысканных обоях.

Кабель каналы виды и размеры

В строительных магазинах можно купить разновидности кабель каналов для электропроводки, различных форм и размеров.

По материалу, из которого они изготовлены, кабель-каналы и лотки бывают: металлические, алюминиевые и пластиковые (ПВХ).

Стальные кабельные каналы (лотки) используют как при наружных, так и при внутренних работах. Они имеют большую цветовую палитру, дающую возможность подобрать самый подходящий вариант. Благодаря защитному слою каналы из стали обработанной цинком не подвергаются коррозии. Они встречаются как перфорированного, так и гофрированного типа. Используются в основном на промышленых предприятиях и в местах где необходимо протянуть большое количество кабелей.
Оцинкованные каналы, выполненные из алюминия, также не поддаются ржавчине. Это позволяет использовать их при защите кабеля снаружи. Характерные качества – долговечность, пожаробезопасность, эстетичность.
Пластиковые кабель-каналы относятся к самым недорогим видам, поэтому их используют чаще других вариантов для монтажа внутри помещений. Для повышения прочности и продления срока службы в пластик добавляют специальные компоненты.
ПВХ кабель-каналы могут быть любого цвета, но наиболее часто используют короба белого цвета. Чаще всего используются в квартирах и офисах.

Размеры кабель-каналов П-образного типа из ПВХ

Размер, мм	Полезное сечение, мм²	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1.1
25х25	563	1.1
40х16	576	1.3
40х16	900	1.3
40х40	1440	1.3
60х40	2160	1. 7
60х60	3240	1.7
80х40	2880	1.7
80х60	4320	1.7
100х40	3600	2
100х60	5400	2

По типу они делятся на:

металлическиие лестничные;
металлические проволочные;
металлические перфорированные;
цельнометаллические лотки;
пластиковые напольные;
пластиковые перфорированные;
пластиковые плинтусные;
пластиковые магистральные;
пластиковые мини-каналы.

Форма кабельных каналов

Сегодняшние технологические процессы дают возможность производить кабельгон всевозможных габаритов и конструкций, таких как: кабель канал полукруглый, прямоугольный, треугольный, угловой кабельный канал и квадратный короб для проводов. Поэтому всегда есть возможность выбрать кабель-канал такого типа, который подойдет именно вам.

Как составить план и разметку

Перед началом монтажа проводят предварительные работы. Сначала делают расчет необходимых материалов. Чтобы правильно рассчитать монтажный короб для проводов, необходимо составить точный план квартиры, отметить на нем весь путь кабеля и розетки, все дополнительные элементы для его установки и посчитать метраж.

Затем проверяют ровность стен. Если планируется крепеж кабеля на клей, стена должна быть идеально ровная. Если поверхность стены шероховатая, неровная, имеет перепады, то крепить канал можно гвоздями или дюбелями. На гипсокартонные стены короб крепят при помощи дюбелей-бабочек.

Затем делают разметку на стене, отмечая высоту и проводя линию, где будет крепиться канал. Следует использовать уровень или лазер.

Процесс монтажных работ

В зависимости от нагрузки определяют промежутки между точками крепления. Нагрузку рассчитывают от количества проводов внутри короба.

Этапы монтажа:

1. Дно кабель-канала просверливают в местах, где будут располагаться крепежные элементы. Они должны совпадать с точками креплений на стене.
2. Канал прикрепляют к стене. Для этого используют длинные шурупы или дюбеля.
3. Кабель закладывают в короба.
4. Следует следить за тем, чтобы провода не упирались в крышку, иначе она не защелкнется.
5. Декоративная крышка накрывается после прокладки кабеля.

Для крепления необходимо применять строительный клей. Это будет самый быстрый способ. Его зачастую используют при прокладке кабеля на плитке или основаниях из металла. Хотя клеевой состав чаще используется для усиления основного крепежа.

Дополнительные элементы

Для удобства прокладки кабельных каналов, производители выпускают широкий спектр дополнительных элементов — заглушки, тройники, повороты для любых видов кабельных коробов.С помощью них можно быстро создать конфигурацию сети любой сложности, и сэкономить много времени. Мы рекомендуем использовать углы, а также перегородки для кабельных каналов, чтобы провода можно было хорошо и без перегибов укладывать в любом месте.

Если стоит выбор, где купить кабель-каналы, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Автор статьи

Дмитрий Стрешнев

Специалист по сетевому оборудованию

Рекомендуемые статьи

IPPON представляет две новинки: INNOVA G2 EURO 1000L и INNOVA G2 2000L

April

2022

Новинки – однофазные ИБП с двойным преобразованием с возможностью подключения внешних аккумуляторов – INNOVA G2 EURO 1000L и INNOVA G2 2000L.

Открыть

Новинка. Кабель низкотоксичный в исполнении LSLTx

March

2022

Мы рады представить вам низкотоксичный кабель в исполнении LSLTx.

Открыть

Современные виды оптических кабелей

December

2016

Краткое содержание:

Первая группа оптических кабелей
Вторая группа оптических кабелей
Оптическое оборудование

Статья ознакомит вас с видами оптических кабелей, группами и с некоторым оптическим оборудованием.

Открыть

Оптический аттенюатор — принцип работы

February

2016

Аттенюатор позволяет внести в линию заданный уровень ослабления сигнала: это, как правило, необходимо в тех случаях, когда требуется снизить мощность сигнала перед приемником. Также применение этого устройства дает возможность использовать оборудование с одинаковыми характеристиками на линиях с различным затуханием.

Открыть

Оптоволоконное оборудование

November

2015

Краткое содержание:

Использование оптических патч-кордов и пигтейлов
Сферы применения оптического оборудования

В статье вы узнаете об использовании пигтейлов и патч-кордов, а также о сферах где применяется оптическое оборудование.

Открыть

Как охлаждать серверные стойки и шкафы

March

2021

Тепло — это форма «бесполезной» энергии, которая возникает в результате работы оборудования в типичном ИТ-сервере. В серверной комнате или в центре обработки данных управление «нагревом» и поддержание охлаждения серверных стоек является такой же важной проблемой, как и обеспечение защиты серверов от сбоев в электросети.

Открыть

Рекомендуемые товары

Кабель-канал 20х12,5 Legrand DLPLus 030008 белый

короб для кабеля — миниканал — материал ПВХ — размер 20х12,5 мм — серия DLPLus — цвет белый — двойной замок

Артикул: 030008

Цена: 109,54 ₽

От 25 000 ₽ 109,54 ₽

От 100 000 ₽ 109,54 ₽

Кабель-канал 22х10 DKC In-liner Classic 00317 белый

короб для кабеля — миниканал — материал ПВХ — размер 22х10 мм — серия In-Liner Classic — цвет белый — двойной замок

Артикул: 00317

Цена: 43,81 ₽

От 25 000 ₽ 43,81 ₽

От 100 000 ₽ 43,81 ₽

Кабель-канал 100х40 Ecoplast ARC-LAN 576004 белый

короб для кабеля — магистральный — материал ПВХ — размер 100х40 мм — серия ARC — LAN — цвет белый — двойной замок

Артикул: 576004

Цена: 650,89 ₽

От 25 000 ₽ 614,73 ₽

От 100 000 ₽ 578,57 ₽

Как закрепить NM с помощью пластиковых хомутов для электрических коробок

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

При использовании некоторых типов пластиковых электрических коробок вы можете столкнуться со встроенными зажимами для проводов пластиковых электрических коробок сзади. Как вы используете эти зажимы? Вы должны выбить их полностью?

Зажимы для проводов электрических коробок, при всем их удобстве, могут быть немного сложными в использовании. Они требуют некоторой ловкости и только первого количества силы. Но при правильном использовании пластиковые зажимы для электрических коробок могут реально сэкономить время по сравнению с металлическими кабельными зажимами.

Основные сведения о пластиковых зажимах для электрических коробок

Когда вы устанавливаете новую розетку, выключатель света или соединение, вы используете электрическую коробку. Этот ящик может быть как пластиковым, так и металлическим.

Металлические электрические коробки прочны, и у них редко возникают проблемы с удержанием прочного крепления на шпильке. Сзади у них либо есть встроенные винтовые зажимы для кабеля, либо пробитые отверстия, которые позволяют добавлять отдельные зажимы.

Пластиковые электрические коробки стоят меньше, чем электрические коробки, и иногда не так хорошо держатся на шпильках, как металлические коробки. Но для большинства целей вполне подходят пластиковые коробки.

Эти коробки, называемые формованными розетками со встроенным кабельным зажимом, существуют с 1972 года, и за последние полвека в них было внесено несколько существенных изменений. Первоначальный дизайн предусматривал тонкостенную коробку, которая должна была быть отлита под давлением . Объединение всего пластика в единую форму позволило сэкономить на производственных затратах, но также усложнило пользователям процесс пробивки крепежного кронштейна внутрь.

Один из способов упростить использование встроенных кабельных зажимов — сначала ослабить их с помощью отвертки, а затем протолкнуть кабель через зажим. Должно быть достаточное трение, чтобы удерживать кабель, но не настолько сильное, чтобы было трудно вставить кабель.

Коды и разрешения

Закрепление электрического кабеля в коробке является хорошей практикой и обеспечивает более безопасную установку. Однако вам не нужно закреплять провод NM или Romex внутри пластиковой коробки. В электрических нормах указано, что вы должны скреплять скобами на твердой поверхности (шпильке) восемь дюймов или ближе к внешней стороне коробки. Скоба обеспечивает надежную фиксацию, поскольку она отделена от самой коробки.

Но у электрической коробки есть створки или двери, которые вы открываете с одного конца, чтобы пропустить провод. Вы можете выломать одну сторону этих клапанов (вместо того, чтобы пробивать их полностью), создав прочную дверцу, которая будет действовать как зажим, удерживающий провод внутри коробки.

Несмотря на то, что зажимы предоставляются, вам не нужно использовать метод зажима. Электрический код требует, чтобы вы скрепляли скобами в пределах 8 дюймов от коробки. Тем не менее, чем больше вы можете обезопасить провод, тем лучше соединение. Итак, если предусмотрены зажимы, используйте зажимы.

Вопросы безопасности

Электромонтажные работы всегда требуют, чтобы вы отключили цепь автоматическим выключателем. Просто щелкнуть выключателем недостаточно. После выключения автоматического выключателя проверьте наличие питания внутри коробки с помощью тестера напряжения. Также рекомендуется протестировать сам тестер напряжения, сначала попробовав его на известном проводе под напряжением.

Оборудование/инструменты

плоская отвертка
Бесконтактный тестер напряжения
Инструмент для зачистки проводов
Потрошитель проволоки
Канцелярский нож или ножницы
Перчатки

Материалы

Электрический кабель НМ

Ель / Кевин Норрис

Стабилизация ящика
Поместите коробку на ее окончательное место и прикрепите к шпильке, чтобы она была устойчивой во время работы.
Ель / Кевин Норрис
Пробойник Откройте зажим
Дверца на задней части ящика откидывается только в одном направлении; петли всегда находятся по внешнему периметру коробки. Вставьте плоскую отвертку в зажим. Обычно одного удара достаточно, чтобы выломать дверь из прикрепленной к ней коробки. Сторона петли должна оставаться на месте, и ее должно быть трудно освободить, даже если вы попытаетесь.
Ель / Кевин Норрис
Открыть зажим
Не снимая отвертку с дверцы коробки, приподнимите дверцу на размер толщины отвертки. Не открывайте зажим полностью; в противном случае зажим потеряет силу захвата.
Пока не разрывайте и не зачищайте электрический кабель. Держите конец кабеля тупым, так как это облегчает проталкивание кабеля в коробку.
Ель / Кевин Норрис
Вставьте кабель в коробку
Сзади протолкните электрический кабель через зажим в коробку. Если кабель изгибается или изгибается, снимите его и немного приподнимите зажим. Затем попробуйте снова вдавить кабель в коробку.
Ель / Кевин Норрис
Протяните кабель через коробку
С открытой стороны электрической коробки протяните кабель. Всегда полезно протянуть кабель не менее чем на 6 дюймов. Лучше больше, чем меньше. При необходимости вы всегда можете отрезать лишний кабель.
Ель / Кевин Норрис
Разорвать и зачистить провод
С торчащим из коробки электрическим кабелем НМ сорвите оболочку кабельным рыхлителем. Обрежьте обшивку ножницами или канцелярским ножом до дверцы зажима. Отрежьте бумажную обложку и выбросьте ее. Наконец, снимите покрытие с проводов с помощью инструмента для зачистки проводов.
Ель / Кевин Норрис

Когда следует обратиться к специалисту

Всегда привлекайте лицензированного электрика к проекту всякий раз, когда вы чувствуете себя некомфортно. Зажим провода NM в задней части пластиковой коробки сам по себе является простым проектом. Но это связано с более крупной и важной проблемой работы с электрическим током.

Пластиковая распределительная коробка | Всепогодные коробки

Купить пластиковую распределительную коробку

Распределительная коробка, Тип продукта Распределительная коробка, Тип соединения Латунь, Для использования с прицепами и тягачами, Цвет Черный, Материал Пластик, Диаметр 1 дюйм, Общая длина 3 1/4 дюйма, Высота 6 9/16 дюйма, Общая ширина 4 дюйма, Включает в себя все крепежи, люверсы
