Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т.п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.
Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно – 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.
Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.
В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:
В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.
При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно – «шлейфом».
Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.
Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам.
Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.
Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.
Монтажные коробки (подрозетники) для кирпичных стен
Подрозетник — монтажная коробка под механизмы электроустановочных изделий
Подрозетники являются очень важной деталью в процессе устройства и монтажа электрической проводки. И гражданские здания, и промышленные не могут обойтись без этого элемента. Подрозетник можно назвать «тенью» розетки, а розетки самая важная деталь, благодаря которой и функционируют все электрические приборы. Подрозетник представляет собой короб, который вставляют в углубление в стене, а следом за ним и непосредственно на него крепят и розетку.
В корпусе подрозетника есть отверстия для введения проводов и отдельные — для закрепления самой розетки.
Ещё одно название подрозетника — «монтажная коробка». Некоторые разделяют это два понятия. Существует мнение, что монтажной коробкой называется навесные выступающие детали, а подрозетники — исключительно утопленные. Это неверно.
Зачастую подрозетники плохого качества приводят к выпаданию розеток, а это напрямую отразится на здоровье людей, в особенности маленьких детей. При замене электрооборудования и розеток в частности настоятельно рекомендуется использовать подрозетники. В некоторых случаях они даже необходимы для того, что розетка смогла упереться в них своими распорками. Сейчас для изготовления этого вида изделий используется пластик (полипропилен) или же металл. В первом случае, подрозетник будет дешевле, но в металлическом исполнении — надёжнее и долговечнее. Усы розетки могут продавиться через пластиковые стенки, что повлечёт за собой выпадение самой розетки.
Три вида монтажа подрозетников. Первый — » в короб», когда изделие устраивается непосредственно в стену. Второй — навесной. И третий — специальный для гипсокартонных стен.
Два главных размера по ширине — 60 и 75 миллиметров. Глубина заделки определяет соответствующий габаритный размер подрозетника (25, 32, 44 миллиметров и другой). Форма бывает круглой, квадратной, прямоугольной и так далее. Круглые подрозетники встречаются чаще всего, так как являются более универсальными.
При монтаже подрозетника выступающие части по бокам следует расположить в горизонтальном положении, так изделие будет зафиксировано. Но прежде всё-таки рекомендуется немного расширить отверстие в стене, если это возможно. После пространство до стены следует залить строительной смесью, обычно используют гипс или алебастр. Монтировать нужно «заподлицо» со стенкой. Чтобы повысить звукоизоляционные свойства, лучше подложить под заднюю стенку самой коробки полоску любого звукоизоляционного материала.
Подрозетники для гисокартонных стен
Подрозетники для гисокартонных стен служат для монтажа в них механизмов, которые относятся к электрическим установкам (розеткам, выключателям, димерам, датчикам, термостатам).
При создании проекта электроточек подбирается подрозетник исходя из конструктивных особенностей и типа используемого механизма.
Отличительная деталь данного вида подрозетников — регулируемые лапки, выполненные из пластика, которые держат сам подрозетник. Применяются такие подрозетники в пустотелых стенах и перегородках из гипсокартона. Глубина подрозетников быват сорок, сорок пять и пятьдесят миллиметров. Строение подрозетника позволяют закрепить их в одну линию. В интернет-магазине представлены товары российских и европейских производителей, подрозетники могут монтироваться в одно-, двух-, трёх-, четырёх- и пятипостовые.
Существует возможность использования специальных монтажных колец, которые используется в случае, если толщина стены не позволяет закрепить подрозетник. С помощью крышки и специального клеммника подрозетник может быть использован в качестве ответвительной коробки.
Коробка для установки розеток и выключателей скрытой проводки: особенности конструкции
На чтение 7 мин Просмотров 185 Опубликовано Обновлено
Когда розетка приходит в негодность либо нужно поставить ее в новом месте, необходимо проштробить углубление для подрозетника. Коробка для установки розеток и выключателей скрытой проводки позволяет надежно закрепить механизм и безопасно «спрятать» вглубь. Важно устанавливать подобную защиту в домах из дерева – создается локальный предохранитель от пожаров во время замыкания или неисправности.
Особенности конструкции
Виды подрозетниковКороб для розеток электрики называют «стаканом» из-за характерной формы. Изделия изготавливают для разных целей, приборов и стен, поэтому имеют несколько вариантов конструкции. Например, если требуется установить точку питания или включатель в гипсовую стену, используют стакан с «лапками», которые прижимают к поверхности.
В качестве материала используют пластик и металл, по форме и внешнему виду не отличаются, но вторые более прочные и долговечные.
Допускается монтаж в газобетон, кирпич, пеноблоки и бетон. Простые изделия закрепляются внутри кармана с помощью разведенного алебастра.
Подрозетники различают по способу установки:
- накладные – подходят для розеток около плинтусов или других выступающих элементов;
- скрытые – классические коробки бод розетки (с «ушками» и без них).
Внешняя форма может быть круглой, квадратной, овальной, прямоугольной. Чаще используют первые. Если необходимо вместить большой механизм или много проводов, подойдет квадратное изделие. Овальные ставят, если рядом необходимо расположить два устройства, например, розетку и выключатель.
По глубине изделий в зависимости от типа механизма выбирают классический вариант, углубленный или узкий. В некоторых случаях нестандартные подрозетники используют как каркас для распределительной коробки.
Типоразмеры изделий
Стандартные размеры подрозетниковГабариты коробов различаются и зависят от производителей и назначения.
Распространенными являются стаканы с диаметром 4,5 см и глубиной 6,8 см, учитывая стенки изделия внутри получается 6,5 см на 4 см. Узкие модели имеют глубину 2,5 см, а глубокие – 6,5 и больше. Такие стандарты используются компанией ИЭК — качественные и распространенные электротовары.
Для квадратных и овальных подрозетников стандартов нет. Чаще встречаются размеры 7,0х7,0 см, 6,0х6,0см. Поэтому при покупке советуют брать запасные. Если при ремонте используется один тип оборудования, итог получается более безопасным и продуманным.
Выбор коробки для розеток и выключателей
Перед покупкой стаканов необходимо определить характеристики стен, в которые будет производиться монтаж, размер розетки. Например, для гипсокартона на подрозетниках должны быть фиксирующие «ушки» или зажимы. К другим материалам таких требований нет – подойдут любые варианты.
Электрики советуют приобретать розетки и коробки одновременно, чтобы была возможность сразу сопоставить габариты и техническую совместимость изделий.
Установка в гипсокартон
Монтаж подрозетника в гипсокартонСтены и перегородки из гипсокартона все чаще используют при ремонте. Легкий, удобный материал имеет свои особенности. Поэтому для установки точек доступа к электросети необходимо брать специальные коробки, установочные под розетки в гипсокартоне. Для выбора места используют стандартные правила и требования (ГОСТы) – отсутствие в непосредственной близости источников тепла, влажности, подходящая пользователям высота.
Перед непосредственной установкой выполняется разметка в соответствии с заранее подготовленным планом. Отверстие для коробки под розетки и выключатели можно вырезать ножовкой, крепким ножом. Сложности возникают с прорезыванием круглых выемок – чтобы сделать достаточно ровные края используют электропилу с круглой насадкой (фрезой).
Коробка для розеток устанавливается внутрь прорези, закрепляется шурупами. Оптимальным расстоянием между центрами соседствующих подрозетников считается 7,1 см для классических стаканов.
Особенностью установки является необходимость дополнительного утолщения куска стены, где будет находиться устройство. Обычно используют небольшой пласт того материала, из которого стены.
Гипсокартон – хрупкий и достаточной тонкий, если место розетки не укрепить, велика вероятность поломок. Например, плотно сидящая вилка потянет за собой весь механизм.
Установка в деревянную стену
Монтажные коробки из металлаВ первую очередь монтаж коробки под розетки и выключатели зависит от типа проводки в доме: открытая – снаружи, поверх стен; скрытая – в выемках после штробления. Последний – дорогостоящий и затратный по времени способ, используется редко: помимо финансовых затрат, требуется точный расчет плана проводки, профессиональные электрики – ошибки недопустимы.
Для деревянных стен нельзя использовать пластмассовые короба под розетки – только металлические. В некоторых случаях допустим специальный негорючий пластик (встречается нечасто, дорогой).
Подрозетник выполняет защитную роль, если возникнет замыкание, искры, воспламенение.
Монтажные работы не отличаются от установки в стены из других материалов. Для отверстия берут отдельную коронку для дерева. Она имеет иное строение, тип врезки. Закрепляют установочную коробку для скрытой проводки шурупами. Алебастр или другие смеси не требуются.
Установка новой коробки для розеток на место старой
Большая часть строений построено еще в советское время. Стандарты проведения электропроводки были иные, устройства тоже. Советские коробки под выключатели и розетки по размеру больше современных, крепятся плохо и перемещаются внутри – лапки и ушки не фиксируют должным образом.
Порядок проведения работы
Замена подрозетника на новый должна проводиться в обесточенной сетиПри работе со старыми коробками для установки розеток следует придерживаться общих правил и принципов работы с электросетями: обесточивание, использование резиновых перчаток и подобное. Этапы работы:
- Обесточить участок через отключение автоматов на домовом щитке.
- Проверить фактическую подачу энергии – попробовать включить лампу или другой прибор.
- Снять устаревшую или сломанную розетку: удаляется крышка, раскручиваются крепления.
- Отделить клеммы от «ненужной» розетки.
- Оценить внешний вид и закрепленность подрозеточной коробки.
- Если стакан в порядке, новый механизм закрепляется на саморезы для устойчивости.
- Если коробка в неисправном состоянии, удалить, закрепить новую.
При работе с гвоздями и саморезами необходимо внимательно следить за проводами, чтобы не задеть и не повредить. Электрики советуют притуплять острые концы или укорачивать.
Монтаж блока стаканов
Монтаж блока подрозетниковЧтобы установить несколько подрозетников рядом (блок), необходимо использовать специальную разметку и дрель с насадкой, диаметром 8 см. Выступающие концы проводов обесточиваются, собираются в жгут (скручиваются, фиксируются проволокой), отгибаются влево. Справа наносится разметка — чаще используют простой карандаш.
Важно учитывать расположение – кабели должны направляться в коробку с угла по диагональному направлению.
Различают два типа блоков:
- Готовый – покупается в собранном виде, коробки под выключатели и розетки имеет точные размеры для нанесения отметин.
- Наборный – готовится из нескольких отдельных подрозетников, требует точного расчета расстояния между центрами стаканов. Заранее составляется чертеж с размерами, при разметке используется уровень.
Блок розеток и выключателей следует точно выравнивать – длина изделия покажет даже небольшое отклонение, исправить ситуацию будет сложно. Для классических коробок оптимальное расстояние между центрами 71 мм. При индивидуальных размерах предварительные расчеты и план обязательны.
Дрелью с насадкой, подходящей под материал стены, создаются отверстия подходящей глубины. Перегородки между ними выдалбливаются (например, зубилом). Примеряются провода. Если все правильно, переходят к непосредственному монтажу и подключению.
Установить стакан для розетки или выключателя несложно. Важно учитывать тип материала стены, толщину, размер устройств и их совместимость. При работе с нестандартными стенами – кафелем, плиткой, подобным – дополнительно высчитывают глубину минус толщина верхнего покрытия. Если учесть нюансы, изучить описания и требования, вовремя обесточивать участки работ, можно не беспокоиться о безопасности и устанавливать коробки в любых количествах.
Подрозетник (коробка монтажная) — ОБО Беттерман
Монтажные коробки (подрозетники)
Подрозетник – элемент, с помощью которого осуществляется установка розеток согласно схеме. Компания ОБО Беттерманн выпускает такие изделия разной конфигурации.
Подрозетники обеспечивают защиту внутренних компонентов розетки, а также проводов от загрязнений и других воздействий. Кроме этого, их наличие значительно упрощает монтаж электроустановочных изделий.
Монтаж подрозетников (монтажных коробок)
Подрозетники используются при установке розеток в стены из следующих материалов:
- Кирпичные.
- Из пеноблоков.
- Бетонные.
- Деревянные.
- Гипсокартонные и пр.
Технология монтажа подрозетников зависит от материала стены, в которую они устанавливаются. Если это кирпич, бетон или пеноблоки, для фиксации данного элемента в посадочном месте используется цементный раствор. Если же речь идет о конструкциях из дерева или гипсокартона, для фиксации этих изделий используются зажимные лапки.
Как выбрать монтажную коробку
Один из главных факторов, на который нужно обращать внимание, выбирая подрозетник – материал, из которого он изготавливается.
ОБО Беттерманн использует для этого полимерные материалы, характеризующиеся отличными противопожарными свойствами. ПВХ и полипропилен, применяемый при производстве подрозетников, является самозатухающим, не поддерживающим горение.
Кроме этого, нужно обращать внимание на следующие моменты в описании изделия:
- Размер электроустановочных изделий, для монтажа которых используется подрозетник (в большинстве случаев применяются элементы с диаметров 60-68 мм).
- Глубина. Этот показатель варьируется в пределах 25-80 мм, но наиболее часто при выполнении монтажных работ используются изделия с глубиной 40 и 45 мм, которые подходят для розеток стандартных размеров.
- Форма. Эти элементы могут быть круглыми, овальными или квадратными.
- Степень защищенности от внешних факторов. Для монтажа внутри сухих помещений подойдет вариант с показателями защищенности IP 20 или 30. Если же речь идет о влажных помещениях, либо о наружном монтаже, показатели IP должны быть не ниже 44.
Купить подрозетник ОБО Беттерманн в необходимых объемах Вы можете у официальных представителей компании. Будьте уверены в точном соответствии размеров этих изделий, а также в их пожаробезопасности.
Монтажные коробки
Особенности подрозетников (коробок монтажных)
Подрозетник — электроустановочное изделие, необходимое при монтаже или замене розетки. Иначе подрозетник называется «коробкой монтажной».
Основное предназначение подрозетника — надежное закрепление розетки в стене. В деревянных постройках коробки монтажные также служат для предотвращения возникновения пожаров и их распространения в помещении. Данные изделия бывают различными по конструктивным особенностям, размерам и материалу изготовления.
Материал изготовления подрозетников
Коробки монтажные в зависимости от материала изготовления применяются в различных сферах.
На сегодняшний день существуют подрозетники из пластика и металла.
Пластиковый подрозетник — изделие наиболее популярное, а современные технологии позволяют делать его негорючим. Последняя особенность дает возможность применения в деревянных поверхностях. Металлические подрозетники вытесняются пластиковыми, поскольку являются электропроводными, а это крайне опасно.
Также существуют и деревянные изделия, которые используются в основном в монтаже открытой проводки, т.е. при установке розетки на стене. На сегодняшний день данный способ исполнения не является популярным.
Подрозетники: особенности конструкции, установка и размеры
Одним из основных отличий множества подрозетников является сама конструкция. Например, одним из видов коробки монтажной является пластиковый стакан, который предназначен для монтажа в гипсокартон и бетон. Отличительной характеристикой изделий являются специальные прижимные лапки, выполняющие роль дополнительного фиксатора стакана в поверхности.
Традиционные коробки монтажные из пластика применяются для установки в бетон и газобетон, в кирпич и пеноблоки. Основательно зафиксировать изделие в отверстии можно при помощи использования алебастра, который накладывается в проем.
Установка подрозетников бывает двух типов: открытая и закрытая. Подрозетник для открытой установки монтируется на плинтусе в ситуации необходимости проведения электропроводки в нем.
Скрытые подрозетники те, что имеют распорные лапки и устанавливаются в углублении.
Форма коробок монтажных также может быть абсолютно различной: круглые, квадратные, овальные. Самым часто используемым является круглый тип подрозетников, но в специфических ситуациях необходимо использование квадратной коробки, которая отличается особой вместительностью. Изделия овальной формы незаменимы в одновременном подключении двойной розетки или же розетки и выключателя.
Существуют составные конструкции подрозетников, которые применяются в установке блоков розеток.
Для этого необходимы специальные соединители, позволяющие объединить до пяти коробок монтажных в единое целое.
Подрозетники также различаются глубиной стакана. Изделия бывают узкими, углубленными и стандартными. Конкретный вид коробки монтажной соответствует конкретной ситуации. Например, глубокие подрозетники применяются в монтаже электрической проводки без использования распределительных коробок. То есть, в данном случае подрозетник будет выполнять функции распредкоробок.
Стандартными размерами коробок монтажных являются габариты 68см на 45см, при этом внутренние размеры несколько меньше 65см на 40см. Глубина узких подрозетников – 25мм, а углубленных – 80 мм. Диаметр может быть различным. Размеры монтажных коробок квадратной формы варьируются, в зависимости от производителя. Самыми популярными параметрами являются 70 мм на 70 мм.
Ассортимент подрозетников на современном рынке очень широкий, что дает большой выбор, исходя из ваших предпочтений и особенностей ситуации.
Приобрести подрозетники от известных и надежных производителей Вы можете в торгово-выставочной сети «Планета Электрика».
Установочные коробки для розеток: разновидности, способы монтажа
Монтажные (установочные) коробки используются при установке штепсельных розеток и выключателей проводки домашней электрической сети. Конструкционная особенность монтажной коробки подразумевает ее установку непосредственно в “тело” стены, после чего в нее монтируют выключатель освещения, либо розетку.
Существуют также разновидности установочных коробок, обладающие дополнительным внутренним пространством для монтажа других элементов электропроводки, помимо розетки или выключателя. Ярким примером тому служит способ соединения нескольких розеток шлейфом, в связи с чем в полости монтажной коробки сначала устанавливается и подключается клеммный блок и только после этого – розетка.
В зависимости от типа монтажа установочные коробки разделяют на несколько разновидностей:
• коробки, предназначенные для установки в полых и гипсокартонных стенах;
• коробки для стен из кирпича, бетона и других твердых строительных материалов;
• коробки, используемые при заливке в бетон (широко применяются при монтаже в промышленных масштабах).
Что касается первого типа монтажных коробок, то они снабжены специально предусмотренными зажимами в виде металлических ножек, при помощи которых и осуществляется установка вгипсокартонную или полую стену. Подавляющее большинство моделей таких коробок обладают несколькими отверстиями для электропровода, которые изначально закрыты перегородками, легко удаляющимися путем нехитрых манипуляций отверткой. Достаточно широко применяются коробки для розеток, снабженные специальными замками, позволяющими собрать блок из коробок, что весьма полезно при необходимости установки более одной розетки. Для этой цели также выпускаются установочные коробки особой конструкции, способные разместить внутри несколько розеток.
Что следует учитывать при выборе монтажных коробок
Для человека, не обладающего специальными навыками профессионального электрика, вопрос выбора установочной коробки является достаточно актуальным. Ведь, покупая коробку для установки элементов электросети, необходимо обращать внимание на такие детали, как ее ширина, диаметр и место монтажа.
В том случае, когда местом установки является стена из гипсокартона и аналогичных материалов, то учитывайте необходимость наличия специальных элементов крепления, предназначенных для надежной фиксации монтажной коробки в стене. Работа с кирпичными или бетонными стенами приемлет использование коробок любого типа и даже тех, которые применяются для гипсокартонныхстен.
Если говорить о диаметре установочной коробки, то он должен соответствовать диаметру выключателя или розетки, поэтому наиболее целесообразно подбирать коробку во время приобретения розетки.
Установка монтажной коробки
Ниже приведено описание и видео, распространенного способа монтажа установочной коробки для штепсельной розетки в стене из кирпича.
Прежде всего, необходимо подготовить в стене отверстие оптимального диаметра и глубины. Для этого, как правило, используют перфоратор, либо ударную дрель. При отсутствии этих инструментов можно также прибегнуть к применению более простого способа – зубила и молотка.
Учитывая, что для фиксации коробки будет использован алебастр, посадочное отверстие в стене должно быть выполнено с некоторым запасом как по глубине, так и по диаметру.
Прежде чем приступать к монтажу коробки, следует подготовить в ней отверстия для электрической проводки. Конструкция большинства моделей коробок предусматривает несколько мест для отверстий, но если таковые отсутствуют, их можно вырезать ножом.
Далее наступает черед монтажа установочной коробки. Нужно вставить проводники электрической проводки в подготовленные отверстия и подготовить необходимое количество алебастра. Перед установкой коробки нужно очистить монтажное отверстие в стене влажной щеткой и нанести небольшое количество алебастра в само отверстие и на тыльную сторону монтажной коробки. После этого поместите коробку в отверстие таким образом, чтобы ее края не выходили за пределы стены.
Как только консистенция алебастра станет более твердой (раствор быстро схватывается), следует замазать все пустоты вокруг коробки.
Дождитесь окончательно застывания раствора и приступайте непосредственно к подключению розетки и ее установке на подготовленное место.
Установка монтажной коробки Анам
При установке электроустановочных изделий во время ремонта в своей квартире мы остановились на розетках и выключателях производства Anam, Bticino и Makel. Последние два — достойные представители производителей электроустановочных изделий для скрытого монтажа в своем классе. Их монтаж легко выполняется на месте обычных отечественных или белорусских розеток в стандартное отверстие в стене. Особняком выступают изделия фирмы Анам – для них не только следует использовать индивидуальную прямоугольную коробку, но и знать про некоторые особенности монтажа.

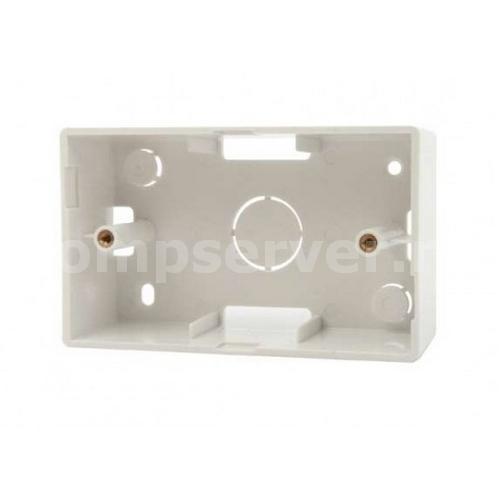

Итак, прямоугольная коробка. Мы уже писали про установку розеток Анам своими руками, но хочется раз отметить, что установка прямоугольной коробки представляет собой некоторые трудности. При штроблении стены с помощью алмазного диска и болгарки мы имеем горы пыли по всей квартире. В то же время, с помощью перфоратора трудно выполнить ровный прямоугольник и от стены отваливаются крупные куски. То есть в дальнейшем без использования сухих смесей не обойтись.
Для облегчения работ по заглублению монтажной коробки предлагаем воспользоваться специальной коронкой. Это насадка на дрель или перфоратор диаметром от 65 до 70 мм.
Как с помощью круглой насадки выполнить прямоугольное отверстие? Есть выход, отказаться от прямоугольной монтажной коробки, а воспользоваться коробкой овальной формы, а еще проще — коробкой в форме «восьмерки», которая замечательно вписывается в два рядом расположенных отверстия. Но даже если у вас нет овальной или «восьмеричной» монтажной коробки, доработать «прорубь» в стене до прямоугольника после применения коронки будет значительно проще.
Выбор правильной монтажной коробки Анам
Как выяснилось на практике, что не все коробки одинаково хороши. Они не только отличаются материалом, из которого они изготовлены, но и геометрическими размерами коробки. У них одинаков только один размер – расстояние между винтами-зажимами, которые и держат блок с контактами в коробке. Одни напоминают грубую и некрасивую сплошную ванну с толстыми стенками. Другие красивые, аккуратные, с заготовленными отверстиями для выламывания «окошечек», в которые продергивается провод при монтаже. Стенки у таких коробок более тонкие и более хрупкие, это и позволяет выламывать окошки без инструмента.
Именно хрупкость «красивых» монтажных коробок может оказаться в будущем проблемой. Отверстия для винта, удерживающего блок с контактами, также более подвержены растрескиванию. И в один прекрасный день все эпитеты о беспрецедентной надежности закрепления розеток Анам могут оказаться не заслуженными. Поэтому мы настоятельно рекомендуем использовать простые, «некрасивые», толстостенные, более топорные на вид монтажные коробки. Хоть и не самые аккуратные и эстетически красивые – зато надежные.
Глубина установки монтажной коробки — надежность крепления монтажных коробок Анам
Никто нигде специально не акцентировал вопрос заглубления монтажной коробки Анам. Мало того, есть два мнения: по одному следует заглублять по кромку, а по другому – полностью «с головой». В первом случае можно, не сильно упираясь, из обыкновенного отверстия в стене, доработав немного дырку, разместить монтажную коробку. Но она при этом может немного торчать наружу. За счет объемной крышки и глубины завинчивания саморезов, перекосы и выпячивания скрываются под декоративной наружной крышкой.
Данная позиция имеет место на существование с небольшими оговорками. При плотном монтаже проводам может не оказаться места внутри коробки. При завинчивании винтов, блок с контактами может передавить изоляцию. Близко расположенные провода в пик потребления нагреваются и тем самым снижают надежность и безопасность. Кроме того, при выравнивании стены сухими смесями вокруг коробки могут возникнуть неудобства.
С учетом вышесказанного, предлагаем использовать крупные, толстостенные монтажные коробки и полностью заглублять их в стену. Вы получите бОльший объем внутри розетки и свободнее разместите провода. Сможете аккуратнее замазать неровности на стене, что позволит проще и качественнее приклеить обои. Исключены проблемы с выравниванием рамки, вы просто регулируете горизонтальность и не боретесь с выпячиванием. В итоге розетка плотно сидит в стене, не болтается и выдержит самые темпераментные выдергивания вилок из розетки.
Логично было бы предположить, что кромка, выполненная по периметру коробки оказавшись в толще стены, более надежно удерживается на своем месте. Вообще, эффективнее закреплять монтажную коробку именно сухими смесями. Саморезы, монтажная пена, клинья и распорки применяются второстепенно и факультативно.
Сначала промазывается «дупло», а затем вдавливается на место коробка. Только после этого уже выравнивается плоскость стены. Когда отверстие промазано изнутри, коробка или пластиковая гофра липнет к раствору за счет поверхностного натяжения смеси и самопроизвольно не пружинит и не выпячивается наружу. Этот принцип используется для закрепления гофры или пластиковой трубы при выполнении скрытой электропроводки. Даже самая «слабенькая» сухая смесь типа Ротбанд (от фирмы Кнауф), промазанная изнутри, будет надежнее «суперцемента» замазанного сверху.
% PDF-1.3 % 1 0 объект >>> эндобдж 2 0 obj > поток uuid: 70505992-932a-7341-84a7-f31ba97e99c4adobe: docid: indd: 44645bf9-9d13-11dd-8568-c333ea84cc0axmp.id: f87a6ddb-d657-44a9-9mpc4a-3337di408d8eproof-c337di08d8d8e-cdb-8e08e-cdb-8e-8e 06c4530a221fxmp.did: A59797C5112068118A6DF99804B15263adobe: docid: indd: 44645bf9-9d13-11dd-8568-c333ea84cc0adefault
Комплект настенной коробки для поверхностного или скрытого монтажа для 3 двойных элементов с 1 двойной розеткой, 1 двойным ИБП и 2 пластинами RJ45 3M® white Simon 500 Cima
ОСНОВНАЯ ИНФОРМАЦИЯ
Ряд: Simon 500 Cima
Версия: 3 двойных элемента
Интенсивность: 16 А
Вольтаж: 250 В ~
Количество модулей: 6
Количество розеток: 2 двойных розетки: 1 двойная розетка для стандартной цепи тока и 1 двойная розетка для цепи стабильного тока
Формат: Щуко
Тип клеммного подключения: Соединение в 1 клик (1 клик®)
Количество терминалов: 3 входа и 3 выхода
Количество подключений на терминал: 1 клеммное соединение для системы клемм с защелкой и 2 клеммных разъема для системы винтовых клемм
Тип механизма: Вставка
Функция индикатора: да
Количество пластин: 2 голосовые и информационные таблички
Тип плиты: Плоский
Тип застежки: 3 млн
Количество разъемов: 2
Совместим с разъемами: 3M © Volition OCK, RJ25, K5e и K6
Пылезащитная заслонка: Нет
Модуль адаптера RJ45: Включено в голосовые и информационные таблички
Разъемы RJ45: Не включено
Заканчивать: белый
Конфигурация комплекта: 1 двойная электрическая розетка для стандартного тока и 1 немецкая двойная электрическая розетка для стабильного тока (ИБП), а также голосовые и информационные пластины без пылезащитной крышки для 2 разъемов RJ45 (разъемы RJ45 в комплект не входят)
В комплекте: Настенный комплект, металлическая перегородка, кабель заземления и инструкция по установке
Примечания: Для завершения установки продукта его необходимо комбинировать с настенной коробкой для скрытого монтажа (арт.51020103-039) или с основанием настенной коробки для поверхностного монтажа (арт. 51050003-030).
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Габаритные размеры: 220 x 164 мм
Глубина: 46 мм
Допускается сечение кабеля: С 1.От 5 до 2,5 мм
Необходима зачистка кабеля: Не обязательно
Светодиодный индикатор расхода: 0.55 мА
Термостойкость: +125 ºC (в соответствии со стандартом IEC 60695-10-2)
Тушение: +850 ºC / 30 секунд (GWFI в соответствии со стандартом IEC 60695-2-11)
Изоляционное сопротивление: > 5 МОм при 500 В
Диэлектрическая прочность: Без отверстий или контуров, при 2000 В при 50 Гц в течение 1 минуты
Электромагнитная устойчивость для проводки VDM: Обеспечивается установкой металлической перегородки в корпусах, установленных в выбранном стеновом ограждении.
Рейтинг IP: 20
RAL: 9003
Материал изготовления: Металлические компоненты с самозатухающей, безгалогенной термопластичной изоляцией, которая гарантирует отсутствие распространения пламени в случае пожара и низкую токсичность в случае дымовыделения.
Тип продукта: Стандарт
Доступный рынок: CE
ПРАВИЛА
Правила: Директива 2014/35 / UE LVD + Директива 2011/65 / UE RoHS + EN 50173-1: 2011 + EN 50581: 2012 + EN 60670-1: 2005 + IEC 60884-1 Ed 3.2
УСТАНОВКА И ОБСЛУЖИВАНИЕ
Тип установки: Подходит для скрытого или поверхностного монтажа на стене в сочетании с соответствующим корпусом
Тип крепления: Путем непосредственной фиксации в выбранном корпусе (для крепления не требуются инструменты).
Направление установки: Вертикальный, соответствующий направлению механизмов
Устанавливается в распределительную коробку заподлицо: Конкретный Simon 500 Cima
Удаление розетки: Только с инструментом
Снятие крышки: Только с инструментом
Удаление пластины: Только с инструментом
Снятие рамки: Только с инструментом
Размер выемки: 141 x 199 мм (* для настенного монтажа заподлицо)
Расстояние между коробками для скрытого монтажа для оптимального выравнивания: 22 мм
Температурный диапазон при установке: От -5 до 60 ºC
Максимум.темп. во время строительных работ: +60 ºC при настенном монтаже на поверхности и +90 ºC при настенном монтаже заподлицо
Обслуживание: Протрите мягкой сухой тканью.Не используйте абразивные тряпки или чистящие средства, содержащие хлор.
Расширение кольцевой цепи с помощью распределительной коробки
Есть три способа добавить розетку к кольцевой цепи.Чаще всего его подключают как ответвление, и это можно сделать двумя способами. Как вариант, кольцо можно удлинить.
Ответвление через распределительную коробку
Если поблизости нет розетки, можно использовать распределительную коробку. Это похоже на предыдущий метод, но вместо подключения к розетке в кольцо подключается распределительная коробка и к ней прикрепляется ответвительный кабель.
Электропроводка распределительной коробки
Требуется трехконтактная распределительная коробка на 30 А.Детали показаны ниже в новых и старых цветах.
Обратите внимание, что распределительные коробки обычно не имеют маркированных клемм, поэтому здесь нет необходимости использовать точное расположение.
Тот факт, что одна клемма разнесена дальше, чем другие, не имеет электрического значения — просто остается место для винта, фиксирующего крышку.
При использовании этого метода распределительная коробка должна оставаться доступной. Нельзя прятать его под ламинатом или втыкать в стену.
Распределительные коробки и идущие к ним кабели должны быть надежно закреплены — не оставляйте коробку свисающей на концах кабеля.
Ограничения шпоры
К ответвлению можно подключить только одну розетку. (Это может быть одинарная или двойная розетка). Подключение к другой розетке ЗАПРЕЩАЕТСЯ, так как это может привести к перегрузке единственного питающего кабеля.
К каждой розетке или распределительной коробке на кольце можно подключить только один ответвитель. Попытка соединить два или более не только очень сложна из-за количества задействованных проводов, но также может привести к аномально высокой нагрузке в этой точке кольца.
Количество ответвлений на кольце не должно превышать количества других розеток. Если по какой-то причине вам нужно большое количество ответвлений, пора заменить всю цепь, а не продолжать ее добавлять.
Коробка 30А на выключатель на 32А?
Хотя распределительные коробки обычно изготавливаются в версиях на 30 А, это происходит только потому, что исторически большинство розеток были подключены к заменяемым предохранителям на 30 А.
Большинство распределительных коробок на 30 А имеют латунные клеммы, которые значительно больше, чем провода, которые будут в них подключены.Нет проблем с использованием боксов на 30 А в цепи 32 А.
По крайней мере, один производитель производит распределительные коробки, которые содержат внутри крошечные соединения типа «чокблок». Они не только более дорогие, но и гораздо более сложны в использовании, а клеммы содержат гораздо меньше металла, чем обычные.
Брызгозащищенная розетка 16 A / 250 Vac со штыревым заземлением, заслонками и вставными клеммами, черный
Эта розетка снабжена штыревым заземлением, шторками, вставными клеммами и откидной защитной крышкой.Механизм предназначен для установки в брызгозащищенную коробку для поверхностного монтажа. Вся установка защищена от брызг, что делает ее очень подходящей для использования во влажных помещениях и в сложных условиях. Сочетание цветов: черный.
Брызгозащищенная розетка 16 A / 250 Vac со штыревым заземлением, заслонками и вставными клеммами, черного цвета. Защитная крышка: каждая розетка полностью закрыта откидной защитной крышкой, которая открывается вверх.Пружина и застежка-крючок плотно закрывают защитный колпачок.
- Уплотнение: Крышка имеет встроенную крышку и герметично закрывается на соответствующей коробке.
- Количество механизмов: 1
- Материальная база
- Уреумформальдегид (УФ) с высокой термостойкостью
- белый RAL9010 (приблизительно)
- Материал отделки: Ящик изготовлен из ударопрочного, пыленепроницаемого, не содержащего галогенов и самозатухающего полипропилена (UL94-V2 / 1.6 мм). Защитный колпачок изготовлен из жесткого АБС-пластика.
- Заземление из материала: сплошное заземление из никелированной латуни
- Подключение проводов
- Контактные шины
- со вставными клеммами для зажима проводов
- ручная разблокировка или разблокировка отверткой с лицевой стороны
- Емкость провода
- все соединительные клеммы на верхней стороне основания
- до 2 проводов 2,5 мм² на клемму
- Кабельное пространство
- 15.Пространство под проводку 7 мм под механизм Механизм
- удерживается двумя боковыми держателями в коробке
- защелкивающийся соединитель удерживает проводной механизм на месте
- Длина снятия изоляции
- Длина снятия изоляции 14 мм
- нестираемым образом указывается на оборотной стороне: длина зачистки
- Коробка для поверхностного монтажа: Функция предназначена для установки в защищенной от брызг коробке для поверхностного монтажа.Функция имеет встроенное закрытие и герметично закрывается на соответствующей коробке.
- Температура окружающей среды: -25 — +55 ° C
- Степень защиты: IP55 для комбинации механизма и коробки для скрытого монтажа
- Ударопрочность: комбинация гидромеханизма и коробки для скрытого или открытого монтажа имеет ударопрочность IK07 при минимальной температуре -25 ° C и максимальной температуре 55 ° C.
- Цвет: Основной материал окрашен в черный цвет (RAL 9005).
- Знаки сертификации: CEBEC, NF
- Маркировка: CE
Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы
Быстрый поиск — популярные покрытия
Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый
Продукция Напольная розеткаИнтеллектуальный диммер (2-х полосный) Светодиодный диммерПереключатель светаПодъемная розетка с зарядкой через USBПереключатель с переключателемКнопка
Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …
Нужны большие розетки и переключатели?
Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.
Посмотреть все розетки и переключатели большого диапазона>
Серия розеток и переключателей Studio
Характерная ромбовидная накатка на элементах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.
Узнайте больше о The Studio Range.
Розетки и переключатели квадратные безвинтовыеГладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей Screwless Square одной из самых умных среди доступных на рынке розеток и выключателей. Они просто потрясающе выглядят.
См. Линейку безвинтовых квадратов.
Сделайте электричество в вашем доме умным
Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.
Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.
Работает с
См. Розетки и диммеры серии Lightwave Smart.
Другие идеи отделки разъемов и выключателей
Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших красивых отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.
Бронза — некоторые из наших красивых и тонких бронзовых отделок розетки и выключателя
Pewter & Old Metals — красота металла и идеально подходит для старинной собственности.
Coppers — потрясающая медь с современной и традиционной отделкой
Необычная отделка — чтобы добавить немного другой
Розетки напольные
Напольные розетки, соответствующие вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно подобрать краску в своей комнате.
Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выходящий кабель.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.
Посмотреть линейки розеток>
Ретро Индустриальный
Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.
Изготовлены вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.
Посмотреть ретро-индустриальные диапазоны>
RetroTouch, определяемый дизайном
Розетки и выключателиRetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы.Они современные, изысканные, британский дизайн и придают особый шарм завершению дизайнерского образа интерьера.
Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. Каждый блок оснащен стеклянными панелями различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и посмотрите полный ассортимент>
Привести форму!
Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.
Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.
Диапазон форм просмотра.
Не в Великобритании?
Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.
Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.
Клиенты выбирают розетки и переключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.
Почему розетки и переключатели?- Выберите из более чем 80000 розеток и выключателей
- Традиционный и современный дизайн
- Множество уникальных дизайнов пластин на выбор
- Изготовлено в соответствии с высшими стандартами Великобритании
- Износостойкая, долговечная, превосходная отделка
- Многослойные лаки для длительной защиты
- Каждый продукт собран вручную и упакован в индивидуальную коробку
- Более 98% нашей продукции разрабатываются и производятся в Великобритании
Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.
Описание электрических розеток | Домостроение
Замена розетки и добавление новой в цепь — это две из немногих задач, которые может выполнять домашний мастер по электрике, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.
1. Клеммные винты: Обеспечивают ПОДПИСАНИЕ, ЗЕМЛЮ и НЕЙТРАЛЬ внутри своих КЛЕММ. Оголенный провод не должен быть оголен; если это так, отрежьте его или загните конец.
2.Земля: Страховочный трос, проводящий то же электричество, что и ЖИВОЙ, если что-то пойдет не так, отводя его на землю. Земля внутри КАБЕЛЯ оголена и при фиксации на конец надевается желто-зеленая оболочка. Обратите внимание на то, как мост соединяет его с винтами ПЛАСТИНЫ ЛИЦА для безопасности.
Примечание: это одноканальная коммутируемая розетка на 13 ампер. Самый распространенный тип внутренней схемы в Великобритании — это кольцевая схема. Домашний мастер может добавить новую розетку, обычно беря ответвление от существующей точки (по одной на каждую розетку).Прежде чем делать это, послушайте совет и всегда сначала отключайте сеть. (Изображение предоставлено Дэвидом Стивенсом)3. Нейтраль: После подачи питания в розетку через LIVE, электричество проходит через нейтраль и возвращается в домашний потребительский блок, замыкая цепь. Нейтраль обшита синим, но до 2004 года была черной (см. LIVE).
4. Монтажная коробка, также известная как задняя коробка: Защищает ТЕРМИНАЛЫ и КАБЕЛЬ, который входит через отверстие, обычно внизу. Этот сливной бокс изготовлен из оцинкованной стали и может быть встроен в твердый гипс или гипсокартон, но ящики для открытого монтажа обычно бывают пластиковыми.Они доступны разной глубины, поэтому при замене ЛИЦЕВОЙ ПЛАСТИНЫ измерьте ее, чтобы купить достаточно глубокую коробку.
5. Мягкая втулка: Доступна как открытая, так и «глухая» (без отверстия, поэтому вы можете обрезать ее по размеру), обычно из ПВХ или резины, это защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ. КАБЕЛЬ должен проходить через отверстие только для того, чтобы предотвратить распространение огня.
6. Кабель: Оболочка из ПВХ покрывает ЭЛЕКТРИЧЕСКИЙ, ЗАЗЕМЛЯЮЩИЙ и НЕЙТРАЛЬНЫЙ провода. Это «трехжильный кабель с круглой оболочкой сечением 2,5 мм2».В старых схемах оболочки могут быть резиновыми. Эту проводку должен обновить электрик.
7. Под напряжением: Электроэнергия течет по этому проводу от блока потребителя к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить ток электричества. Провод под напряжением в настоящее время коричневого цвета, хотя до внесения изменений в правила в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВОЙ ПЛАСТИН или добавляете новую розетку в более старом доме, это то, что вам нужно. найду.
8. Лицевая панель: Доступен в различных материалах и конструкциях, на лицевой панели розетки находятся КЛЕММЫ и она привинчивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL находятся на расстоянии 22 мм друг от друга и снабжены заглушками, предотвращающими вставку чего-либо, кроме вилки.
9. Клемма: Они соединяют провода ПОД НАПРЯЖЕНИЕМ, ЗАЗЕМЛЕНИЕМ и НЕЙТРАЛЬНОМ с проводниками на ЛИЦЕВОЙ ПЛАСТИНЕ, которая в конечном итоге передает электричество на вилку. Они закрепляются на месте затяжкой КЛЕММНЫХ ВИНТОВ с помощью отвертки с плоским жалом.
( БОЛЬШЕ : Найдите электрика для вашего проекта)
Розетки— ответвление от распределительной коробки
Электропитание может подаваться на ответвление через необслуживаемую распределительную коробку, вставленную в кольцевую магистраль, при условии, что ограничения не превышены. Также можно использовать более раннюю распределительную коробку с винтовыми клеммами при условии, что она доступна для осмотра, тестирования и обслуживания, а также надежно зафиксирована на месте.
Вы должны убедиться, что эта цепь действительно является кольцевой.Если вы не совсем уверены, обратитесь к профессиональному электрику.
1. Планируйте установку новой розетки. Существующие кабели должны иметь достаточный провисание для подключения к распределительной коробке. Убедитесь, что вы проверили это, прежде чем начинать какую-либо работу. Если слабина недостаточна, необходимо установить новые кабели, или вы можете рассмотреть возможность удлинения кольцевой магистрали, чтобы обеспечить питание новой розетки.
2. Отключите питание от потребителя соответствующей цепи.Если у вас есть съемные предохранители на потребительском блоке, отключите питание на потребительском блоке и извлеките предохранитель из этой цепи.
Добавление нового кабеля
3. Установите новую розетку в нужное место. Метод для этого будет зависеть от того, будет ли это коробка для поверхностного монтажа, металлическая коробка заподлицо или коробка из гипсокартона.
4. Определите ближайшую точку, в которой существующая кольцевая магистраль проходит мимо нового гнезда. Пропустите отсюда отрезок подходящего кабеля в новую розеточную коробку, убедившись, что у вас достаточно кабеля для выполнения соединений там и в распределительной коробке.
5. Вставьте новый кабель в новую розетку и зачистите конец кабеля, готовый к подключению. Подробную информацию об этом см. В нашем Руководстве по зачистке кабеля.
6. Осторожно разрежьте внешнюю оболочку кабеля с помощью пары боковых ножей. Следите за тем, чтобы не порезать изоляцию проводов.
7. Отогните оболочку, чтобы обнажить проводники, и зажмите конец оголенного заземляющего проводника плоскогубцами. Протяните проволоку через ножны, как сырную проволоку.
8. Отрежьте лишнюю оболочку боковыми ножами.
9. Отделите жилы и обрежьте изоляцию каждой задней части примерно на 1/2 дюйма с помощью приспособлений для зачистки проводов.
10. Изолируйте заземляющий провод с помощью продаваемых отдельно желто-зеленой оплетки. Его следует обрезать до необходимой длины и провести по проводнику так, чтобы на конце оставалось около 1/2 дюйма, чтобы соответствовать другим проводникам.
Подключение кабеля к новой розетке
11.Ослабьте винт соответствующей соединительной клеммы. Вставьте коричневый (старый цвет кабеля = красный) токоведущий провод в отверстие в клемме, обозначенное «L».
12. Убедитесь, что провод полностью вставлен и нет оголенных проводов. Затяните винт и убедитесь, что провод надежно закреплен.
13. Повторите процесс для синего (цвет старого кабеля = черный) нейтрального проводника, закрепив его в клемме с маркировкой «N».
14.Повторите процесс для заземляющего проводника с желто-зеленой оплеткой, прикрепив его к клемме, отмеченной символом заземления.
Только металлические коробки
15. Если у вас есть металлический ящик, подобный показанному здесь, может потребоваться заземляющий хвостовик. Один должен быть установлен между розеткой и металлической задней коробкой, где оба фиксатора розетки регулируются. Если это то, что у вас есть, отрежьте заземляющий провод подходящей длины от кабеля того же сечения, что и используемый в цепи.Наденьте на него зелено-желтую изоляцию, позволяющую обнажить провод диаметром ½ дюйма с любого конца.
16. Подключите один конец этого заземляющего кабеля к клемме заземления на задней стороне металлической монтажной коробки.
17. Подключите другой конец этого заземляющего провода с заземляющим проводом, прикрепленным к клемме, помеченной символом заземления, на розетке.
Крепление розетки
18. Дважды убедитесь, что все ваши соединения подключены к правильным клеммам и надежно закреплены.
19. Осторожно отодвиньте лицевую панель назад, аккуратно складывая кабели по ходу движения, чтобы они аккуратно вошли в коробку.
20. Закрепите лицевую панель стопорными винтами. Поочередно затягивайте винты, чтобы равномерно отвести пластину назад.
21. Затягивая их, убедитесь, что лицо выровнено. Одно или оба винтовых крепления будут иметь допуск на небольшую вертикальную регулировку, которая помогает в этом.
Подключение к кольцевой магистрали
22.Как упоминалось ранее, соединение ответвления с кольцом может быть выполнено с помощью не требующей обслуживания распределительной коробки или стандартной распределительной коробки при условии, что она зафиксирована и доступна для обслуживания, тестирования и проверки.
Необслуживаемая распределительная коробка
23. В точке кольцевой магистрали, где должна быть подключена распределительная коробка, обрежьте кабель кольцевой магистрали, зачистите и подготовьте концы.
24. Зачистите и подготовьте конец нового ответвительного кабеля на этом месте, чтобы теперь у вас было три кабеля, готовых к подключению к распределительной коробке.
25. Используйте не требующую обслуживания распределительную коробку с клеммными колодками нажимного или клеточного типа подходящего размера и силы тока. Показанная здесь коробка представляет собой Wagobox, которым очень легко и быстро пользоваться.
26. На рисунках вы увидите, что используются 3-полюсные зажимные клеммы. С их помощью зажим для каждой клеммы поднимается, а провод полностью вставляется, чтобы не было оголенных проводов. Затем зажим снова защелкивается, и провод надежно удерживается.
27. Вставьте и закрепите каждый из токоведущих коричневых (старый цвет кабеля = красный) проводов кольцевой магистрали и токоведущих коричневых (старый цвет кабеля = красный) проводников нового ответвления в одно из клеммных соединений и закрепите.
28. Повторите процесс для нейтрального синего (цвет старого кабеля = черный) проводов кольцевой магистрали и нейтрального синего (цвет старого кабеля = черный) проводника нового ответвления.
29. Повторите процесс для проводов заземления (зеленый / желтый) в кольцевой магистрали и проводника заземления (зеленого / желтого) нового ответвления.
30. Дважды проверьте правильность подключений — только провода с клеммами соответствующего цвета — и что изоляция каждого проводника стыкуется вплотную к клемме.
31. Вставьте три клеммных разъема в распределительную коробку, не требующую обслуживания. На рисунках вы можете увидеть, как они удерживаются в прорези в конце коробки. Закрепите три кабеля в кабельных зажимах на выходах распределительной коробки, не требующей обслуживания. Это должно быть зажатие отрезка кабеля в оболочке, чтобы за пределами коробки не было кабеля без оболочки.
32. Закрепите распределительную коробку. На некоторых моделях есть крепежный кронштейн, который можно сначала установить, а затем просто прикрепить коробку.
33. Надежно закрепите кабели.
Распределительная коробка стандартная
34. В качестве альтернативы, при условии, что распределительная коробка останется доступной для испытаний, технического обслуживания и осмотра, может использоваться стандартная распределительная коробка. Установите распределительную коробку на 30 А, привинтив ее к подходящей поверхности. Возможно, вам понадобится установить деревянную рейку, чтобы на нее опираться.
35. В зависимости от типа распределительной коробки может потребоваться отколотить три заглушенных боковых точки доступа. Другие типы позволяют поворачивать крышку для обеспечения необходимого количества точек доступа.
36. При снятой крышке распределительной коробки проложите кольцевой главный кабель рядом. Обрежьте кабель посередине коробки.
37. Зачистите и подготовьте концы отрезанного кольцевого главного кабеля, убедившись, что длина каждого проводника достаточно велика, чтобы доходить до его клеммы.Также обратите внимание, что там, где с кабеля была удалена внешняя оболочка, эта секция должна оставаться в соединительной коробке.
38. Зачистите и подготовьте конец нового ответвительного кабеля аналогичным образом.
39. Ослабьте винты клемм в распределительной коробке. Установите оголенный участок коричневого (цвет старого кабеля = красный) провод под напряжением в одну из внешних клемм и совместите с ним коричневый провод под напряжением (цвет старого кабеля = красный) нового ответвления.
40. Затяните винт, чтобы закрепить эти проводники.
41. Поместите три заземляющих (зеленый / желтый) проводника в одну из других клемм и закрепите клеммным винтом.
42. Повторите процесс для нейтрального синего (старый цвет кабеля = черный) проводов, используя одну из других клемм.
43. Дважды проверьте правильность соединений — только проводники с совпадающими по цвету клеммами — и что изоляция каждого проводника стыкуется вплотную к клемме.
44. Убедившись, что незащищенные участки кабеля находятся внутри коробки, установите на место крышку распределительной коробки, при необходимости повернув ее в соответствии с точками входа, и затяните ее стопорный винт.
