Термостатический трехходовой смеситель AQUAMIX 63C для теплого пола

Где применяется?

  • Когда в коттедже комбинированная система отопления: радиаторы + теплый пол;

  • Когда мощность теплых полов не превышает 11кВт.;

  • Когда нужно сэкономить на готовом насосно-смесительном модуле;

В чем особенность этого клапана?

  • Поддерживает температуру смешанной воды с точностью от 1 до 2°С, в диапазоне от 25 до 50°С;

  • Постоянный байпас между обратной и смешанной водой;

  • Внутренняя поверхность покрыта тефлоном для уменьшения накипи при жесткой воде;

  • Встроенная защита от перегрева при аварийных ситуациях;

  • Два сетчатых фильтра для защиты от механического загрязнения;

  • Монтаж в любом положении;

Режим работы в процессе подмеса горячей воды Режим циркуляции через ТП без подмеса


Настройка температуры смешанной воды

Таблица настройки температуры смешивания приведена для температуры 60 градусов на входе "плюс", и температуры  25 градусов на входе "минус".  Контролируйте температуру смешанной воды с помощью термометра.

Какую площадь теплых полов может обслужить?



Это зависит от мощности циркуляционного насоса в системе «теплый пол» и от того, какую теплоотдачу вы хотите получить с 1 м2 пола

Ниже приведена таблица с указанием мощности различных вариантов совместного применения термосмесителей и циркуляционных насосов.

Расчет произведен при стандартном подключении теплых полов к насосному модулю (через коллектор для теплого пола WATTS) и сопротивлении каждой ветви теплого пола <= 0.13 бар; Максимальная тепловая нагрузка Q

макс. определена при tпод - tобр = 10°С

Клапан для теплого пола AQUAMIX 63C (диапазон 25-50°С)

Артикул

Расход, л/мин

Теплоотдача,кВт
при
Тподобр=10°С

Термосмеситель трехходовой AQUAMIX 6310C34 3/4"ВР 25-50°С (kvs1. 9) с насосом* Wilo 25/4 ( патрубки для обвязки клапана и насоса ¾" или 1")
10017420

10

7,0

Термосмеситель трехходовой AQUAMIX 6310C34 3/4"ВР 25-50°С (kvs1.9) с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾" или 1")
10017420

16

11,2

Термосмеситель трехходовой AQUAMIX 6311C1 1"ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/4 (патрубки для обвязки клапана  и насоса ¾" или 1")
10017421

10

7,0

Термосмеситель трехходовой AQUAMIX 6311C1 1"ВР 25-50°С (kvs2.1)  с насосом* Wilo 25/6 (патрубки для обвязки клапана  и насоса ¾" или 1")
10017421

16

11,2

* -циркуляционный насос и патрубки в комплект поставки клапана не входят;

Пример:

Допустим, мы используем трубу для теплого пола 16х2 .

При этом нам нужно обеспечить теплоотдачу 88Вт/м2, температуру пола 28°С, температуру воздуха в помещении 20°С. Согласно нашей методике расчета, для достижения этих условий, мы укладываем трубу с шагом 200 мм, и задаем температуру подачи в теплый пол 45°С. У нас 5 помещений по 15м2. Если для каждой ветки теплого пола мы обеспечиваем расход 2 л/мин., то общий расход будет равен 10 л/мин.

Для решения этой задачи выбираем клапан 6310C34 3/4"ВР 25-50°С (kvs1.9, артикул 10017420) и насос WILO 25/4. Для обвязки применяем трубы диаметром 1”. Так как мы знаем, что температура в контуре радиаторов равна 60°С., то на смесительном клапане Aquamix устанавливаем маховик в положение 8, соответствующее значению смешанной воды 44,4°С.

Как инсталлировать?

Схема при комбинированной системе отопления теплый пол + радиаторы
Спецификация

Позиция

Артикул

Наименование

1

10017420

Термосмеситель трехходовой AQUAMIX 6310C34 3/4"ВР 25-50°С (kvs1. 9)

2

10004254

Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4" ВР x 1" НР

3



Насос циркуляции теплых полов 25/4

4

10021100

Термостат комнатный WFHT-Basic + для управления по температуре воздуха

5

10013372

Внешний термодатчик (датчик пола) SENSOR10K

6

10029671

Электротермический привод коллектора 22СХ

7

10004199

Коллектор теплых полов с расходомерами HKV-T на 5 выходов

8

10001885

Фитинг прямой для подключения радиатора DG 3/4"х3/4"

9

10013409

Накладной аварийный термостат WTC, установленный на 60°С

10

10045754

Термоголовка 148A (резьба 30x1.

5)

Схема при комбинированной системе c бойлером


Спецификация

Позиция

Артикул

Наименование

1

10017421

Термосмеситель трехходовой AQUAMIX 6311C1 1"ВР 25-50°С (kvs2.1)

2

10004254

Комплект AS-20 из двух шаровых кранов с разъемным резьбовым соединением 3/4" ВР x 1" НР

3



Насос циркуляции теплых полов

4

10021100

Термостат комнатный WFHT-Basic + для управления по температуре воздуха

5

10013372

Внешний термодатчик (датчик пола) SENSOR10K

6

10021123

Базовый управляющий модуль WFHC  для теплых полов на 6 термостатов, отключает насос при закрытии всех приводов на коллекторе

7

10029671

Электротермический привод коллектора 22СХ

8

10004199

Коллектор теплых полов с расходомерами HKV-Tна 5 выходов

9

10013409

Накладной аварийный термостат WTC, установленный на 60°С

чем хорош термостатический смеситель при регулировке температуры тёплого пола

До недавнего времени тёплый пол ассоциировался с предметом роскоши. Но как оказалось, такое инженерное решение является наиболее действенным для создания удовлетворительного микроклимата в помещении. Привычное размещение радиаторов приводит к тому, что все тепло сразу поднимается, оставляя при этом нижние слои воздуха менее прогретыми, а пол и вовсе холодным. Это никак не вписывается в систему стандартов, которые определяют нормы благоприятных температурных показателей для человека.

Какой должна быть комфортная температура в жилом помещении

Так, в этих стандартах указано, что на уровне пола

температура должна быть в пределах 22 °C-24 °C, а на уровне головы – не менее 20 °C. Возможно ли добиться таких показателей, если установлены настенные радиаторы? Однозначный ответ – нет. Можно добиться высоких температурных значений в квартире, это выполнимо как при центральном отоплении, так и при автономном – вопрос лишь в цене, которая будет объединять собой стоимость расходов на средства утепления. Но нижние слоя воздуха все равно будут менее прогреты.

Если же вы решили установить в своём жилище систему тёплого пола, вам нужно ознакомиться с таким её элементом, как термостатический клапан.

Для чего необходимо устройство

Термостатические клапаны выполняют функцию смешивания двух потоков в один для получения стабильной температуры в конструкции тёплого пола. При этом работа над получением необходимого значения температуры выполняется механизмом автоматически.

То есть, как можно было понять, имеется три хода для потоков воды. Отсюда и название таких клапанов – трёхходовые. Различаются они по способу смешивания потоков.

Два вида трехходовых клапанов по способу смешивания

Первый вид трехходового клапана – с функцией термостата

Его же ещё называют клапаном с поддержкой заданного уровня температуры. Чтобы на выходе получить стабильное значение, он регулирует интенсивность и холодного, и горячего потока. По сути, чтобы на выходе было 40 градусов, происходит регулировка обоих потоков при помощи термостата, и выполнение балансирующей настройки идёт с целью получить не просто заданную температуру, но и стабильную по своему значению.

Этот вид клапана трехходового смесительного может использоваться как для системы тёплого пола, так и в бытовой системе горячего водоснабжения. Автоматическая подстройка температуры выходного потока позволяет защитить потребителя от возможного ошпаривания. Происходит это следующим образом: при отсутствии подачи холодной воды клапан автоматически перекрывает подачу и горячего потока. А в остальном регулировка производится при помощи термочувствительного элемента так: при контакте со смешанным потоком он определяет значение температуры, и уменьшает или увеличивает входные отверстия, сжимаясь или расширяясь соответственно, для получения требуемого показателя.

Второй вид – трехходовой термостатический клапан

Отличается от первого вида тем, что здесь идёт регулировка только входящего горячего потока. В комплекте с этим клапаном поставляется термоголовка, оснащённая выносным датчиком.

Кроме того, в продаже имеются трёхходовые смесительные клапаны, которые не способны самостоятельно производить стабилизацию выходной температуры.

По сути, это обычные краны, но и их тоже зачастую используют на смесительных узлах для регулировки температуры тёплого пола.

Два типа термостатического клапана по направлению потоков

Один из них выбирают исходя из удобства монтажа в конкретной схеме, и от типа установки.

  1. Первый тип – т-образная схема. В ней выходной поток вытекает из середины, а горячая и холодная вода входит в противоположные стороны. Эту схему ещё называют симметричной.
  2. Второй тип – L-образная схема, асимметричная. Горячая вода тут подаётся сбоку, холодная – снизу, а смешанный поток, соответственно, с противоположного канала к входному горячему.

Какую проблему решает смеситель этого типа

Смесительный клапан решает проблему, как объединить высокотемпературный контур радиаторов с низкотемпературным контуром тёплого пола, ведь предел рекомендуемой температуры для него – всего 40 °C, когда в отопительной системе значение температуры воды может достигать 90 °C. Кроме него, для регуляции можно использовать и другие средства. Зависит от того, насколько большая площадь будет отведена под систему тёплого пола.

Другие виды устройств, при помощи которых можно регулировать температуру тёплого пола

  1. Для комнаты, площадь которой не превысит 10 квадратных метров, можно использовать обычные вентили. Достаточно установить два таких устройства по одному на подачу воды и на обратный поток, и выполнять регулировку так же само, как это делают на обычном радиаторе: прикрутили вентиль – снизили температуру, нужно её повысить – открыли вентиль посильнее. Недостаток такого смесительного устройства по сравнению с термостатическим трёхходовым клапаном – это ручная регулировка. Нет никаких приборов, которые покажут вам, какая температура получается на выходе, действия происходят методом «тыка».
  2. Смесители термостатические бывают не только трехходовые, но и двухходовые. Такой клапан можно установить вместо одного из ручных вентилей (способ регулировки при помощи вентиля, описанный выше), и он уже будет поддерживать заданную температуру автоматически.
  3. Для тёплого пола, который будет занимать большие площади, используют узел подмеса. Это устройство представляет целую систему из коллектора подачи и обратки, циркуляционного насоса и термостатического смесителя.

На что ориентироваться в первую очередь при выборе типа смесительного устройства

Исходя из этих данных, подбор системы смесителей для тёплого пола исходит в первую очередь из того, какую площадь вы собираетесь под него отвести. Самый дешёвый и простой вариант – это вентиля. Но подходят они только для малых помещений. Так, если вам необходимо уложить тёплый пол в туалете или в ванной, приобретать целую систему из узла подмеса нет необходимости. Трёхходовые клапаны будут стоить дороже, но так вы сможете добиться лучшей регулировки температуры.

Цена таких смесителей, соответственно, выше, ведь в них установлены терморегуляторы. Двухходовой термостатический клапан может обойтись до 45 долларов, трёхходовой – до 50. Цена распределительного узла подмеса может достигать 1000 долларов.

Если желание завести тёплый пол под большую площадь вас не покидает, но стоимость распределительного узла оказывается неподъемной, его можно собрать самостоятельно из отдельных частей при условии, что вы обладаете знаниями и опытом работы в данной области. Существует множество готовых схем установки регулятора для тёплого пола, которыми можно воспользоваться для самостоятельного монтажа. Сборка узла из отдельных частей может удешевить его примерно в полтора раза.

Оцените статью: Поделитесь с друзьями!

Трехходовой термостатический смесительный клапан для теплого пола – что это?

Краткое содержание

Благодаря созданию комфортных условий, водяной теплый пол становится уже привычным. Чаще всего он обустраивается в частных владениях. Для регулирования потоков жидкости необходимо включать в систему трехходовой клапан для теплого пола определенного типа.

Схема узла подмеса для теплого пола

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана
  • горячая вода поступает к коллектору, входящему в систему теплого пола;
  • при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
  • если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
  • внутри происходит смешивание двух потоков;
  • после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана
  • Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
  • Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
  • Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Критерии подбора

Подбирая смесительный клапан, целесообразно ориентироваться на несколько показателей.

  • Площадь помещения. Для маленьких комнат – ванной, туалетной не всегда рекомендуется приобретать более дорогой термосмесительный клапан, так как достаточно поставить привычный вентиль. Большие помещения при обустройстве теплых водяных полов потребуют наличия смесителей, автоматически регулирующих температуру обогревающей жидкости. Трехходовые клапаны Esbe модели VTA320
  • Размеры поперечного сечения. Этот показатель обязательно учитывается при подборе термостатического клапана, обеспечивая точное подключение в отопительную систему. Если в ассортименте, предлагаемом в магазине, не нашлось прибора с нужным диаметром, то приобретаются специальные переходники.
  • Возможность получения автоматического режима функционирования.
  • Пропускная способность. Этот параметр рассчитывается на этапе проектирования теплого пола. Сообразно полученным величинам подбирается смесительный кран, способный выдержать нужную нагрузку.

Характеристики двухходового клапана

Двухходовой кран представляет собой  модернизацию вентиля. Вмонтированный в коллектор, он, работая в автоматическом режиме, поддерживает уровень заданной температуры. В отличие от традиционного вентиля, такая модель ориентирована на пропуск жидкостного потока в одном направлении. При обратной установке весь процесс функционирования теплого пола будет нарушен. Для продления эксплуатационного срока перед клапаном монтируется фильтр для задержки механических примесей.

Термосмесительный узел теплого пола

[ads-mob-1][ads-pc-1] Изготавливается такой термосмесительный кран из латуни, стали, а также чугуна. Включает в себя термостатическую головку с жидкостным датчиком, целевая роль которого включает контроль температуры теплоносителя. При его функционировании прохладная вода, идущая из «обратки», поступает постоянно, в то время как горячий теплоноситель подается только при необходимости. Схема двухходового клапана

Благодаря подобной схеме, теплый пол не перегревается, следовательно, его эксплуатационный срок удлиняется. Поскольку пропускная способность двухходового клапана сравнительно невысокая, регулирование температуры производится плавно, без скачков. Специалистами рекомендуется применять этот прибор при обустройстве теплых полов на значительной площади, превышающей 200 м2.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода. Схема подключения трехходового смесительного клапана

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.
Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения
  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.

Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.
[ads-pc-2][ads-mob-2]

Видео: Тёплый пол своими руками: нужен ли трёхходовой кран

трехходовой, термостатический, видео-инструкция по монтажу своими руками, фото

Читая описания регулирующих систем, мы иногда встречаем упоминание такого устройства как термостатический клапан для теплого пола. Несмотря на всю кажущуюся сложность данной конструкции, работает она достаточно просто, и освоить особенности её применения под силу практически каждому.

Ниже мы попробуем разобраться, как устроены термостатические клапаны, по какому принципу они работают и в чем заключается выгода от их использования.

Смесительный узел водяного теплого пола

Описание детали

Конструкция клапана

Трехходовые термостатические вентили устанавливаются в системы теплого пола для смешивания потоков теплоносителя. При попадании подающего и обратного потока в полость клапана вода с разной температурой перемешивается, при этом ее температура выравнивается. Иными словами, данная деталь предназначена для того, чтобы в систему труб водяного теплого пола не попадала ни слишком холодная, ни слишком горячая вода.

Узел крепления термоголовки к вентилю

К основным деталям, обеспечивающим работу данного устройства, относятся:

  • Термоголовка. Этот элемент представляет собой функциональный блок, который монтируется на шток вентиля через специальную буксу. В процессе работы термоголовка реагирует на температуру воздуха, изменяя положение буксы клапана и регулируя степень нагрева теплоносителя на выходе.
  • Основной деталью термоголовки является температурный датчик, который считывает температуру и посредством системы капилляров передает управляющие сигналы приводу устройства. В зависимости от показаний датчика привод либо открывает, либо закрывает клапан.

Обратите внимание! Для корректной работы необходимо, чтобы термоголовка располагалась в горизонтальном положении. Следовательно, сам клапан нужно монтировать с учетом этого требования.

  • Большинство термоэлементов, используемых при проектировке теплых полов, работают на основе гофрированных емкостей – так называемых сильфонов. Сильфон заполняется газом, который реагирует на изменение температуры воздуха. Температурная деформация сильфона передается штоку буксы, и тот либо увеличивает, либо уменьшает поступления горячей воды.

Трехходовой вентиль с термоголовкой

  • Помимо газовых сегодня применяются также жидкостные и парафиновые термоклапаны. Их отличает несколько меньшая цена, однако такие устройства медленнее реагируют на изменения нагрева и потому характеризуются значительной инерционностью.
  • В некоторых случаях при конструировании теплого пола используется термоэлемент с выносным баллоном. Баллон соединяют с сильфоном капилляром длиной до 2 м, при этом принцип работы устройства остается неизменным.

Обратите внимание! Термоэлементы, отвечающие за работу клапанов теплого пола, имеют ограничения в настройке температуры. Как правило, возможна регулировка от 20 до 400С.

Механическая система

Разрез механической части

Кроме термоэлемента, регулирующего работу устройства, в конструкцию данной детали входят:

  • Корпус клапана. Как правило, производится из высокопрочного металла (нержавеющая сталь, литая бронза), отличающегося устойчивостью к коррозии. На корпусе закрепляется головка с термоэлементом, а также патрубки для поступления и вывода теплоносителя.
  • Букса. Отвечает за запирание входа в узел подключения термоголовки, соединяет шток с золотником. Некоторые компании производят буксы особой формы, позволяющие заменять термоэлемент, не производя спуск воды из системы.
  • Седло клапана  – внутренняя полость, в которой и происходит смешивание воды.

Устройство в сборе

Применение клапана

Установка в  коллектор

Монтируя систему теплого пола своими руками, мы часто сталкиваемся с необходимостью модифицировать  штатные регулирующие устройства:

  • Как правило, в комплект коллектора помимо насоса и запорной арматуры входят либо особый насосно-смесительный узел, либо трехходовой смеситель.
  • Запорный вентиль с терморегулятором инструкция рекомендует устанавливать на входе в систему. В этом случае, реагируя на динамику температуры, клапан будет увеличивать или уменьшать поступление теплоносителя в коллектор, балансируя уровень нагрева теплого пола.
  • При этом в один из выводов трехходового клапана мы подключаем обратную трубу от теплого пола (как это показано на схеме). По данной трубе двигается вода с более низком температурой, которая поступает в клапан и подмешивается к горячей воде от котла или бойлера.

Размещение в системе

  • Данная система настоятельно рекомендуется к монтажу в холодных районах, особенно в той ситуации, при которой теплый пол запитывается от котла отопления. Монтаж термоклапана позволяет избежать перегрева труб при попадании в них горячей воды.

Совет! Для удаления излишков обратки необходимо предусмотреть разветвитель, по которому часть теплоносителя будет уходить обратно к водонагревателю. Также здесь можно установить сливной кран, который мы будем использовать при ремонте и профилактике системы.

Варианты компоновки

Применение данных устройств зависит от масштабов отапливаемого помещения:

  • Для одной комнаты с небольшой площадью (к примеру, ванной или кухни) можно отказаться от установки полноценного узла подмеса с коллектором. В этом случае один клапан может полностью решить проблему с терморегуляцией: установив головку с газовым или жидкостным сильфоном, мы обеспечим своевременное реагирование пола на похолодание.

Фото классической компоновки коллектора с термовентилем

  • Более масштабные системы подогрева напольного покрытия следует комплектовать по схеме, указанной в предыдущем разделе. В этом случае трехходовой вентиль будет отделять низкотемпературный сегмент трубопровода (с нагревом до 400С) от высокотемпературного (65-750С).
  • Для многокомнатных домов рекомендуется установка нескольких термоголовок. Связано это с тем, что температура в разных комнатах может существенно отличаться  – а это значит, что для каждой пропорция подмеса холодной и горячей воды должна определяться индивидуально.

Вывод

Трехходовой клапан для теплого пола позволяет существенно оптимизировать работу системы управления. Регулируя поступление холодной и горячей воды, этот элемент является ключевым при формировании комфортного микроклимата в помещении – а значит, пренебрегать его установкой не стоит. Видео в этой статье информацию, которая позволит более подробно разобраться в нюансах установки и эксплуатации вентилей данного типа.

Способы регулировки температуры теплых полов, RTL-регулировка

Сделать схему теплого пола проще и дешевле помогут регуляторы обратного потока – RTL-краны. Самые известные фирмы, выпускающие оборудование для отопления, предлагают потребителям свои термостатические RTL-краны, — ограничители потока для теплого пола. В чем особенности такой регулировки температуры, — рассмотрим далее. Также, — как обычно регулируется температура теплого пола и какая она нужна….

Какая температура должна быть

Наибольшей комфортной температурой теплого пола считается 28 градусов. Комфортная температура для длительного применения настраивается индивидуально по предпочтениям. Но обычно она ниже, — 22- 26 градусов, чтобы покрытие полов «стало незаметным».

В отдельных помещениях, где не присутствуют постоянно, обычно неплохо, если температура будет несколько больше, – до 32 градусов. Это прихожая (веранда), туалет, ванная.

Чтобы поддержать температуру на заданном уровне применяются два разных способа.

Способы поддержания температуры теплого пола

Первый способ основан на стабильной высокой скорости движения теплоносителя.
Чтобы температура теплого пола была стабильной в него нужно подавать определенное количество тепловой энергии с помощью теплоносителя. Теплоноситель подготавливается с заданной температурой и в значительном объеме проходит по контуру.

Объем должен быть таким (скорость движения должна быть такой), чтобы на выходе из контура температура жидкости не уменьшилась больше чем на 10 градусов. Тогда в пределах контура разница температур будет незначительной и малозаметной. Например, в контур подается 45 градусов, на исходящей будет 35 градусов. А температура поверхности может быть 28 градусов.

Второй способ заключается в том, чтобы подавать жидкость большой температуры, но прерывисто, порциями. Порция горячей жидкости довольно быстро (за несколько минут) заполняет контур, после чего ее движение останавливается.

Жидкость остывает и отдает энергию стяжке. Теплоемкая стяжка постепенно поглощает и рассеивает энергию, не перегреваясь в месте нахождения трубопровода. Как только теплоноситель остывает до заданного значения, в контур снова подается порция горячей воды.

Например, в контур может подаваться жидкость 75 град, а ее замена будет производиться после остывания до 30 градусов. Вследствие распределения тепла в массивной стяжке на поверхности пола будет все время поддерживаться около 28 градусов.

Схема регулировки температуры смесительным узлом

Чтобы регулировать температуру по первому способу, поддерживая значительную скорость движения жидкости, нужно установить смесительный узел, в котором вода подготавливается до заданной температуры.

Теплоноситель с котла поступает 65 – 80 градусов. Чтобы уменьшить температуру до требуемых 40 -50 градусов, устанавливают узел смещения, который часть обратки с теплого пола с температурой 30 — 35 градусов подает на вход в контура. В результате на входе термостатической головкой, регулирующей соотношение входящих потоков, поддерживается заданная температура, например, 45 градусов.

Такую схему не сложно собрать самостоятельно, что будет дешевле. Основа – трехходовой клапан, шток которого регулируется термоголовкой. Управляющий элемент термоголовки целесообразней установить на другой ветви. Место установки насоса и трехходового клапана (подача/обратка) значения не имеет. Но насос обязательно должен устанавливаться в контуре коллектора теплого пола (за трехходовым клапаном по подаче), иначе трехходовой клапан работать не будет.

Настраивая термоголовку на определенную температуру обратки, мы можем задавать температуру теплых полов в широком диапазоне.Но для получения более холодных контуров остается только уменьшать скорость движения в них теплоносителя с помощью регулировочных кранов на коллекторе.

Схема регулировки температуры теплых полов ограничителями потока

Второй способ порционной подачи горячей жидкости в контуры теплого пола осуществляется с помощью термостатических кранов RTL (регуляторов потока). Смесительный узел не применяется – в контур подается теплоноситель высокой температуры, которая нужна для радиаторной сети.

На обратке каждого контура устанавливается кран RTL с термоголовкой RTL, который открывается при остывании жидкости до заданной температуры. Как только температура проходящей жидкости повышается больше заданного значения (контур наполнился горячей водой), кран почти полностью перекрывает ее движения до ее остывания.

Эти краны устанавливаются только на обратку, чтобы оперативно реагировать на изменение температуры в контурах. Фактически краны RTL регулируют поток, – количество в единицу времени (литр/минуту). Они работают в зависимости от теплопотерь каждой комнаты (контура, участка стяжки ограниченного температурными швами), в зависимости от того насколько быстро остывает стяжка.

Особенность конструкции кранов RTL и унибоксов RTL

В кране RTL имеется латунный или медный сердечник, который плотно соприкасается с таким же сердечником устанавливаемой термоголовки RTL, поэтому температура весьма быстро передается на ее рабочее тело.

Термоголовка RTL реагирует только на температуру жидкости. Если она превышает заданный регулировкой уровень, кран перекрывает поток.

Термоголовка RTL с виду весьма похожа на обычные термоголовки, которые устанавливаются на радиаторы, и которые измеряют температуру воздуха. Поэтому зачастую возникает недоумение – как головка на коллекторе «по воздуху» регулирует теплый пол в спальне….

Унибокс RTL представляет из себя кран и термоголовку объединенную в одном корпусе, который отдельно можно вмонтировать в стену так, что сверху будет одна крышка с термоголовкой, или без нее. Их предназначение – регулировка одного контура теплого пола, например, на этаже имеется теплый пол только в санузле. Применение унибоксов экономически выгодно, так как нет необходимости устанавливать смесительный узел только для одного контура.

Но конструкция может включать в себя не только RTL-головку, но и воздушную термоголовку, чтобы заодно контролировать и температуру воздуха в маленьком отдаленном помещении, где теплый пол может быть единственным отопительным прибором.

Где выгодно применять RTL-регулировку потока в отопительных системах

Конструкция RTL-коллектора весьма компактна. Отсутствуют насос и смесительный узел, а сам коллектор обратки может быть собран из тройников, на входах которых установлены краны RTL с головками. Поэтому эта система целесообразна или незаменима там, где нет места на монтаж объемных конструкций. Например, такое может быть в квартире.

Также система с регулировкой обратного потока весьма выгодна в случае если контуров мало или контур вовсе один. Устанавливать в таком случае целый смесительный узел с насосом просто не выгодно. Применяются унибоксы, о чем сказано выше.

Как применяется RTL-регулировка, в чем ограничения

Контуры теплого пола подключаются к главной подающей магистрали просто параллельно, как ветвь радиаторов или один радиатор. Подача в контур теплого пола осуществляется ответвлением от подающей магистрали. А на обратке из контура устанавливается кран RTL на коллекторе или отдельно стоящий (унибокс), который затем подключается к общей обратке.

Количество контуров с регулировкой обратного потока может ограничивать производительность насоса в котле (в системе).

Следующее ограничение – теплоемкость стяжки. Данная система предназначена для работы с массивной бетонной стяжкой в качестве отопительного прибора, которая может рассеивать высокую температуру от порции воды, не перегреваясь фрагментами поверхностью.
Как сделать стяжку с отопительными контурами

Общее ограничение для применения регулировки обратного потока – длина контуров. Длина контура влияет как на соотношение «временая заполнения/время остывания», так и на общее гидравлическое сопротивление данного ответвления от общей сети. Опыт показывает, что при контурах с трубой 16мм система регулировки RTL отлично работает при длине контуров до 50 метров. Если контура были сделаны длиннее – то нужно устанавливать смесительный узел и пользоваться первым способом.

В спорных случаях может выручить применение 20-й трубы у которой сопротивление будет меньше.
Таким образом для RTL-системы регулировки обратно потока теплого пола стяжку нужно фрагментировать заранее температурными швами, на небольшую длину контуров 35 – 45 м.

Еще информация – защита котла с помощью смесительного узла

как выбрать для напольного обогрева

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка...

Трехходовой клапан для теплого пола с терморегулятором: выбор и установка

Основной элемент запорной арматуры, без которого сложно представить монтаж водяной системы нагрева воздушных масс снизу помещений, — трехходовой клапан. Устройство обеспечивает смешивание или переключение двух потоков воды в общий поток. Используют трехходовой клапан для теплого пола, чтобы получить в системе теплоноситель заданной постоянной температуры. Там, где вспомогательный нагрев соединен с отопительной сетью (котлом в частном доме), устройство является частью автономного смесительного узла, гарантирующего, что в теплом полу будет циркулировать теплоноситель температурой от 45 до 550С.

Назначение клапана для теплого пола и его виды

Проектирование системы вспомогательного нагрева может предусматривать установку двухходового или трехходового клапана на теплые полы в смесительный узел. Оба вида устройства обеспечивают непрерывную терморегуляцию жидкого носителя тепла. Водяной пол может подключаться как к централизованному, так и к автономному отоплению. В обоих видах систем температура жидкого теплоносителя составляет 650С-850С. При попадании настолько горячей воды в контуры теплого пола создать на поверхности напольного покрытия комфортную для передвижения босиком и нахождения в помещении атмосферу невозможно.

Стяжка пола великолепно аккумулирует тепло, поэтому на поверхности пола температура будет свыше 450С. Что небезопасно и для самого напольного покрытия. Допустимая температура поверхности должна колебаться от 180С до 330С. Чтобы обеспечить такие условия, необходимо охладить нагретую жидкость перед тем, как запустить в контуры системы. Осуществляет эту процедуру смесительный клапан для теплого пола, который можно купить в специализированных магазинах.

Если без них в системах вспомогательного нагрева не обойтись, то какой выбрать — двух- или трехходовой? Определиться очень просто:

  • Питающий, или двухходовой клапан для теплого пола — более простой, а потому более устойчивый к нагрузкам прибор. Его установка не перегрузит систему. Устройство позаботиться о том, чтобы резкие и нестабильные выбросы потока были исключены. Его используют в системах нагрева воздушных масс снизу помещений небольшого масштаба (обслуживание площади не более 190 м2). При этом высокотемпературная отопительная система должна обеспечивать нагрев жидкого носителя тепла исключительно для контуров теплой водяной системы. По сути, двухходовой термостатический клапан для теплого пола выполняет повышение температуры теплоносителя, выполняя подмешивание горячей жидкости, идущей от котла, к остывшей, идущей из обратки.
  • Конструктивно более сложный трехходовой кран для теплого пола — прибор, выполняющий функцию смешивания горячего и остывшего потоков, а затем выдачи. Применяется в системах обогрева объектов площадью свыше 200 м2 и при подключении водяного теплого пола к централизованной или автономной отопительной сети. Его принцип работы описан выше.

Поскольку трехходовой смесительный клапан для теплого пола (его называют термостатический, термосмесительный) является более универсальным устройством, его применяют в 8 из 10 случаев. Однако при некорректной установке прибора в системе могут возникать аварийные ситуации.

Принцип работы и устройство трехходового клапана для теплого пола

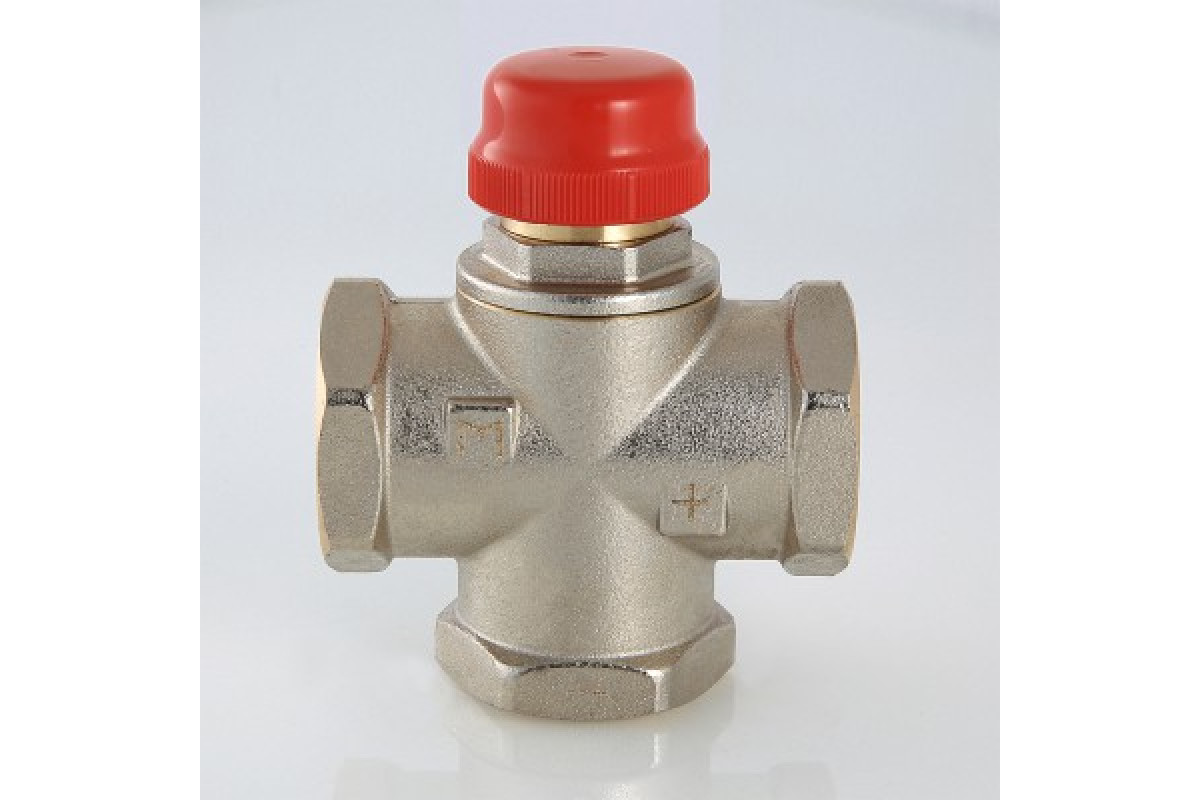

Смесительный прибор имеет два входа и один выход. Первый вход предназначен для впрыскивания обратки, второй — для подачи горячей воды от котла, а выход — для выброса в контур подготовленного теплоносителя заданной температуры. Между двумя входами размещается заслонка, перемещение которой и гарантирует процесс смешивания жидкостей. На схеме работу термостатического клапана для теплого пола можно показать так:

Из принципа действия не понятно, как регулировать трехходовой клапан на теплый пол, то есть задавать выход жидкостного носителя определенной температуры? Все очень просто. Современные устройства снабжаются термоголовкой или регулировочным вентилем. При этом в смесительный узел обязательно врезаются расходомеры. На схеме они обозначены буквами Q1,Q2 и Q3. Они контролируют количество подаваемой воды в систему, что снижает риск перегрузок. Размещается трехходовой клапан для теплого пола с терморегулятором в разрыв основного магистрального трубопровода и соединяется со средним входом для обратки.

Дополнительные компоненты смесительного узла

Не только трехходовой термостатический смесительный клапан для теплого пола обеспечивает эффективную работу системы в каждой отдельной комнате. В узел включаются:

  • Термоголовка. Обеспечивает непрерывность и автоматическую работу системы вспомогательного нагрева воздушных масс. Если купленный двух- или трехходовой кран уже снабжен термостатическим органом, то дополнительно его устанавливать не нужно.
  • Сервопривод. Выпускают электрические и механические приборы, а также оборудование с дистанционным способом регулировки. Устройство предназначено для физического воздействия на термосмесительный клапан для теплого пола, подавая команду к открытию и закрытию заслонки. Благодаря ему можно осуществить подачу теплоносителя с разными температурными характеристиками в разные помещения дома.

Как выбрать клапан для теплого пола?

Популярность водяных полов, которые все чаще применяются для обогрева частных домов и загородных коттеджей, дала толчок к появлению на рынке огромного выбора моделей. Но тут встает вопрос, какой именно трехходовой кран установить на теплый пол, какого производителя предпочесть. Ведь изобилие товаров усложняет покупку. При подборе устройства эксперты рекомендуют заранее определиться с тем, какого типа прибор необходим — двух- или трехходовой. Затем выбрать производителя:

  • Valtec. Компания представляет на рынке товары российско-итальянского производства. Их основное преимущество — бюджетная цена при отличных физико-технических качествах. На купленный трехходовой кран для теплого пола с терморегулятором производитель дает 7-летнюю гарантию. Продукция снабжается сертификатами качества, техническим паспортом, рекомендационным листом по установке и гарантийным талоном.
  • Esbe. Шведская компания предлагает высококачественные краны для теплого пола, выполненные из инновационных материалов. Устройства максимально устойчивы к эксплуатационным условиям, надежны и внешне привлекательные. При покупке шведских приборов рекомендуют внимательно отнестись к техническим характеристикам оборудования. Есть небольшая вероятность несовпадения параметров. Краны поставляются с сертификатами и гарантийными талонами, эксплуатационный срок свыше 5 лет.

  • Honeywell. Высокой технологичностью и отличным дизайном отличается термостатический смесительный клапан для теплого пола американской фирмы Ханивел. Главные преимущества ее товаров — практичность и упрощенный монтаж. Конструкция разработана таким образом, что максимально облегчить установку оборудования. Ошибки исключены. Компания гордится своими инновационными разработками, которые внедряет при изготовлении приборов. Так они становятся более эффективными и надежными, но при этом и более дорогостоящими.

У перечисленных производителей потребители покупают трехходовые клапаны на теплый пол уже проверенные временем. Но не стоит надеяться только на качество оборудования, ведь даже самый устойчивый и надежный прибор не сможет защитить систему, если установлен некорректно. При этом выбор должен опираться еще и на пропускную способность агрегата. Этот параметр стоит уточнить в технической документации к оборудованию. При проектировании системы вспомогательного прогрева воздушных масс снизу помещения обязательно просчитывается ее мощность, пропускная способность, потери тепла и т.д.

Установка термосмесителя для теплого пола

Правильная установка трехходового крана на теплый пол заключается не только в присоединение оборудования к трубопроводу, но и тщательной его проверке. Ошибки могут привести к большим неприятностям. Монтаж устройства выполняется при подключении коллектора и перед заливкой бетонной стяжки теплого пола. На этом этапе выполняют полную сборку системы и ее проверку при температуре носителя не выше 22-250С. Период тестирования качества сборки должен длиться не менее 24 часов. Убедившись с правильности работы системы и отсутствие протечек можно завершать монтаж.

Чтобы подключить трехходовой клапан для отопления с терморегулятором для теплого пола используют обычные гаечные ключи. С их помощью выполняют наворачивание внутренней/внешней резьбы устройства на фитинг или накидную гайку трубопровода. Герметичность соединения обеспечит сантехнический лен, лента ФУМ или другие материалы. В комплекте с краном поставляются специальные силиконовые прокладки. При работе нужно проследить, что они были проложены в гнездо, иначе герметичного соединения не добиться.

Во время монтажа избегать:

  • чрезмерного воздействия на резьбовое соединение;
  • перекосов труб, особенно в местах соединения;
  • неплотного или разболтанного навинчивания.

Установка крана — ответственный момент, поскольку его работа и получаемые в ходе монтажа резьбовые соединения будет подвергаться воздействию влаги и высоких (перепадов) температур. Поэтому все работы должны быть проведены тщательно и аккуратно. Завершает процесс сборки смесительного узла регулировка трехходового клапана теплого пола с помощью головки. Если уверенности в собственных силах нет, монтаж и покупку необходимого оборудования для сборки системы лучше предоставить профессионалам. Помните: теплый водяной пол может стать причиной не только порчи напольного покрытия, но и невозможности создать в комнатах оптимально-комфортные условия для жизни. По всем вопросам теплого пола обращайтесь к нашим специалистам.

Термостатические смесительные клапаны: применение в водопроводе и водяном отоплении

Термостатический смесительный клапан для жилых помещений

Термостатические смесительные клапаны для водопровода или водяного отопления? Что ж, оказывается, они подходят и для того, и для другого. Такой же клапан используется в системе горячего водоснабжения, а также регулирующий клапан для систем водяного отопления. Это делает эти важные элементы оборудования настоящими рабочими лошадками для механической промышленности, кроссовером, который одинаково важен для обоих секторов.

Термостатические смесительные клапаны используются в жилых, коммерческих и институциональных системах как для водопровода, так и для водяного отопления. Основная функция этих клапанов - регулировать температуру воды на выходе либо в систему горячего водоснабжения, либо обеспечивать подачу низкотемпературной воды в систему водяного теплого пола. Часто один и тот же физический клапан может использоваться для обоих приложений.

Однако существует множество различных типов, размеров и конфигураций клапанов, которые предназначены для конкретных применений.Что касается водопровода, существует множество уникальных применений, для которых требуются очень специфические термостатические клапаны. Для большинства гидравлических систем термостатические клапаны обычно представляют собой трехходовые клапаны, используемые для малых и средних проектов.

Изменения в правилах водоснабжения, принятые в большинстве юрисдикций Канады, теперь требуют контроля температуры горячей воды с помощью термостатических смесительных клапанов. Температура воды не должна превышать 49 ° C (120 ° F), подаваемая на все приспособления. Для этого требуется, чтобы смесительный клапан, сертифицированный по стандарту CSA CAN / CSA B125-01, был установлен на распределительной линии горячей воды как можно ближе к верхней части бака водонагревателя и на заводе был установлен на 49 ° C.

Если условия площадки, такие как длинные участки трубопровода, могут привести к тому, что температура воды, подаваемой в кран, будет значительно ниже 49 ° C, то вместо клапана, устанавливаемого в точке использования, должен быть установлен смесительный клапан, сертифицированный по стандарту CSA B125-01. танк.

Чтобы понять эти требования норм, важно понять, почему контроль температуры так важен в системе горячего водоснабжения. Термостатический смесительный клапан обеспечивает важные преимущества безопасности и комфорта для жителей здания.Бытовое горячее водоснабжение потенциально подвергает жильцов здания двум очень специфическим опасностям: угрозе ожога из-за чрезмерно горячей воды и возможности роста бактерий Legionella.

Ошпаривание от воздействия очень горячей воды приводит к разрушению клеток кожи, а иногда и нижележащих структур мышц. Ошпаривание может вызвать такие же опасные ожоги, как и ожог от огня. Исследования показали, что ожоги горячей водой могут возникнуть за считанные секунды - даже меньше для маленьких детей с тонкой нежной кожей.Кроме того, медленное время реакции пожилых людей и инвалидов делает их особенно уязвимыми для серьезных ожогов горячей водой.

Температура воды 60 ° C (140 ° F) может вызвать ожог третьей степени у взрослых за пять секунд, а у детей от 0 до пяти лет за три секунды. Во избежание ожогов в растворе поддерживайте температуру воды ниже 49 ° C.

Болезнь легионеров - это разновидность пневмонии, которую вызывает обычная бактерия Legionella. И болезнь, и бактерия были впервые обнаружены в 1976 году, когда вспышка на съезде Американского легиона привела к 29 смертельным случаям.

Когда легионелла попадает в водопроводную систему, эти бактерии могут быстро размножаться. Температура воды от 20 ° C (68 ° F) до 49 ° C (115 ° F) в бытовой системе водоснабжения обеспечивает идеальные условия для роста бактерий. Бактерия существует внутри труб и часто встречается в накипи и отложениях в резервуарах водонагревателя. Наиболее широко распространенный и предпочтительный метод предотвращения Legionella - постоянное поддержание температуры хранения в системе горячего водоснабжения на уровне 60 ° C (140 ° F) или выше, но не ниже 55 ° C (131 ° F).

Так что же делать? Уменьшите температуру водонагревателя до более низкой температуры, чтобы предотвратить опасное ожог, но есть риск роста бактерий? Увеличьте температуру, чтобы предотвратить рост бактерий Legionella, но рискуете обжечься? Ни то ни другое - не лучший выбор.

Смесительный клапан системы установлен на выходе из резервуара

Теперь легко понять, почему водопроводный кодекс требует использования термостатического смесительного клапана. Это идеальный способ решить обе эти серьезные проблемы и предоставить конечному пользователю удобную и безопасную подачу горячей воды.

Термостатический смесительный клапан нейтрализует обе угрозы, позволяя установить водонагреватель на достаточно высокую температуру, чтобы уменьшить угрозу роста бактерий, но при этом смешивающее действие поддерживает соответствующую температуру воды на выходе из светильников и позволяет жильцам пользоваться раковинами, душ или ванна с меньшим опасением ошпаривания.

Дополнительным преимуществом для конечного пользователя при использовании смесительного клапана является большая полезная емкость горячей воды. Когда вода хранится при более высокой температуре 60 ° C, а затем смешивается с ней до 49 ° C на выходе, в результате увеличивается полезная подача горячей воды примерно на 50 процентов по сравнению с простым поддержанием в баке температуры 49 ° C.Это позволяет превратить емкость 40-галлонного бака в эквивалент 60-галлонного бака. Это большее количество горячей воды, подаваемой из резервуара, означает, что у конечного пользователя меньше вероятность того, что горячая вода закончится.

Существует два основных типа термостатических смесительных клапанов, используемых в водопроводных системах. Системное устройство предназначено для ограничения температуры воды в источнике горячей воды для раздачи в водопровод и устанавливается рядом с выходом водонагревателя. Доступны системные клапаны самых разных размеров для жилых и коммерческих помещений от ¾ дюйма до 3 дюймов.

Некоторые производители выпускают комплекты резервуаров для жилых помещений, которые включают смесительный клапан, соединительную арматуру и гибкую байпасную линию для холодной воды. Эти комплекты упрощают подключение к верхней части обычного водонагревателя резервуарного типа.

Устройство в месте использования предназначено для ограничения температуры воды одним или несколькими приборами. Обычно его прикрепляют непосредственно к душевой кабине или под раковиной, чтобы контролировать температуру воды и обеспечивать защиту от ожогов.

Существует специальный тип аварийного термостатического смесительного клапана, который специально разработан для подачи теплой воды для экстренной промывки глаз или душа. Текущий стандарт ANSI требует экстренной промывки глаз и обливания водой для подачи теплой воды в течение 15 минут. Это гарантирует, что пользователь не подвергнется воздействию очень холодной воды и, возможно, переохлаждения, или очень горячей воды ошпаривания.

Комплект смесительного клапана для бытового резервуара с датчиком температуры

В системах водяного отопления термостатический смесительный клапан представляет собой простое решение для обеспечения более низких температур подаваемой воды в системе водяного отопления в жилых и небольших коммерческих помещениях.Когда излучающий пол с подогревом сочетается в одной системе с системами распределения с более высокой температурой, такими как фанкойлы или радиаторы плинтуса, необходим смесительный клапан.

Смесительный клапан позволяет настроить источник тепла (бойлер или водонагреватель) на более высокую температуру для удовлетворения высоких температурных нагрузок, а затем снабдить радиационный контур водой с более низкой температурой через смесительный клапан.

Примером может служить очень распространенная гибридная система с лучистым подогревом пола в подвале и фанкойлом для обогрева верхних этажей.Это двухтемпературная система с излучающим полом большой массы, обычно требующим температуры подаваемой воды от 35 ° C до 45 ° C, и фанкойлом, требующим гораздо более высокой температуры от 65 ° C до 75 ° C. Если вы попытаетесь установить только одну температуру в обе зоны, вы создадите большие проблемы. При высокой температуре подачи вы резко перегреете пол, что приведет к потенциальному повреждению или затруднению контроля тепловой мощности. При низкой температуре подачи вы не получите достаточной тепловой мощности от фанкойла.

Решение состоит в том, чтобы разделить систему на два контура с двумя насосами и одним термостатическим смесительным клапаном (см. Схему трубопроводов). Фанкойл будет получать воду с высокой температурой непосредственно от источника тепла, а теплый пол будет получать воду с более низкой температурой, поступающую от термостатического клапана.

Очень важно убедиться, что циркуляционный насос для излучающего контура установлен после смесительного клапана, иначе вы не получите достаточного потока через излучающие контуры.Помните, что вода всегда будет идти по пути наименьшего сопротивления, и если насос находится перед термостатическим клапаном, она будет течь прямо через клапан, а не по контурам.

Термостатический смесительный клапан для теплого пола

Также важно никогда не пытаться заставить эту систему работать только с одним насосом для обеих нагрузок. Держите нагрузки отдельно, чтобы обеспечить необходимый поток для обеих сторон. Используйте пружинные обратные клапаны на обеих линиях подачи, чтобы предотвратить термосифонирование в зонах над механическим помещением.Чтобы обеспечить точность настройки температуры, убедитесь, что температура горячей воды, подаваемой к смесительному клапану, по крайней мере на 5 ° C (10F) выше, чем желаемая температура смешанной воды.

Добавление системы лучистого теплого пола в подвале к водонагревателю - очень популярный вариант для многих домов. Что не может не понравиться тёплому уютному лучистому отапливаемому подвалу? Даже при использовании только этого однотемпературного контура излучающего теплого пола по-прежнему очень важно иметь термостатический клапан.Согласно нормативам, требующим, чтобы температура воды в водонагревателе поддерживалась на уровне 60 ° C, необходимо снизить температуру воды до того, как она попадет на пол. Поэтому очень важно установить термостатический клапан перед насосом излучающего теплого пола.

Основная функция термостатического смесительного клапана в системах отопления - регулирование температуры воды на стороне подачи в распределительной системе, но во многих системах это не единственная функция смесительного устройства. В системах, использующих «обычные» котлы без конденсации, термостатический смесительный клапан также может гарантировать, что температура обратной линии котла остается достаточно высокой для предотвращения постоянной конденсации дымовых газов.

При использовании для этой цели смесительного клапана часть горячей воды смешивается с более холодной водой, возвращающейся из распределительной системы, и смесь направляется обратно в котел. Цель состоит в том, чтобы повысить температуру на входе в котел до уровня, достаточного для предотвращения конденсации дымовых газов, что обычно означает выше 55 ° C (131 ° F). Такое повышение возвратной воды никогда не требуется для конденсационного котла, и с учетом того, что сегодня устанавливается все больше и больше конденсационных котлов, такое применение больше не будет встречаться очень часто.

Двухтемпературная гидронная система с термостатическим смесительным клапаном

Для термостатических смесительных клапанов используются три основных технологии: технология воскового элемента, биметаллическая лента и технология наполнения жидкостью. Наиболее распространенным типом, применяемым в жилых и небольших коммерческих помещениях, как для водопровода, так и для отопления, является технология восковых элементов. Восковый элемент с небольшим количеством движущихся частей обеспечивает высокую точность, быструю реакцию и чрезвычайно долгий срок службы.

Термостатический смесительный клапан использует три основных компонента для своей работы: какой-то шпиндель или вал, тепловой элемент и возвратную пружину. Возвратная пружина обеспечивает возвратную силу вверх к термоэлементу. Термоэлемент действует как подвижный блок, который реагирует на изменения температуры, открывая отверстия для изменения потока воды, протекающей между входами горячей и холодной воды.

При использовании темперированной воды термоэлемент определяет температуру на выходе и устанавливает узел седла, который регулирует поток горячей и холодной воды, подаваемой в канал смешанной воды. Если смешанная температура на выходе увеличивается, термостат расширяется, перемещая узел седла, чтобы впустить больше холодной воды и в то же время ограничивая входное отверстие для горячей воды.

И наоборот, если смешанная температура на выходе уменьшается, термостат сжимается, пропуская больше горячей воды и ограничивая входное отверстие для холодной воды. В обоих случаях температура смешанной воды на выходе автоматически и постоянно поддерживается на заданном уровне. Большинство клапанов имеют функцию безопасности, которая перекрывает входной порт для горячей или холодной воды в случае отказа подачи холодной или горячей воды. Клапан будет иметь механическую регулировку в виде шкалы или установочного винта вверху, что позволяет пользователю выбирать желаемую температуру воды на выходе в пределах диапазона клапана.

Это необходимо будет настроить во время ввода системы в эксплуатацию, и это будет намного проще сделать, если датчик температуры будет установлен в линии смешанной воды после клапана. Некоторые клапаны на рынке доступны со встроенным термометром, что упрощает настройку.

Внутренний вид термостатического смесительного клапана

Итак, ответ очевиден: термостатические смесительные клапаны необходимы как для водопровода, так и для водяного отопления. Убедитесь, что вы используете их правильно, чтобы защитить своих клиентов и защитить их системы полов, обеспечивая при этом оптимальную производительность от системы горячего водоснабжения и отопления.<>

Объявление

Рекомендации по коллектору и смесительному клапану для теплого пола

Объяснение того, как работают коллектор и смесительный клапан

Здесь, в компании Underfloor Heating Systems Ltd , мы используем смесительный клапан насоса Reliance Water Controls (RWC) для понижения температуры воды из котла в систему теплого пола. Но что такое смесительный клапан коллектора и зачем он нужен каждому коллектору теплого пола?

Этот смеситель представляет собой самодействующий термостатический 4-х портовый TMV (термостатический смесительный клапан), который используется для смешивания потока из котла с обратным потоком из системы теплого пола, чтобы обеспечить правильно смешанную температуру для контуров отопления под вашим полом. .

Выше представлена ​​наша последняя версия смесительного клапана и новый насос класса A.

Пример того, как все работает:

Расход 82 градусов Цельсия (° C) поступает в смеситель от бойлера, смеситель настроен на обеспечение температуры смешанной воды 45 ° C в контурах напольного отопления, температура обратной воды, возвращающейся из контуров в смеситель, составляет примерно 35 ° C. Для более длинных контуров перепад температуры между контурами подачи и обратки может составлять от 5 ° C до 10 ° C.

Вода с температурой 35 ° C будет смешиваться с водой с температурой 82 ° C и подавать смешанную воду с температурой 45 ° C в проточный коллектор u.f.h. система. Любая вода, которая не требуется, будет отправлена ​​обратно в котел для повторного нагрева до 82 ° C. Температурный диапазон термостатического смесительного клапана RWC составляет от 35 ° C до 65 ° C. Между смесительным клапаном и коллектором потока всегда должен быть установлен насос теплого пола для обеспечения циркуляции воды в контурах отопления.

Мы используем насос Grundfos UPS2 A для наших систем отопления.Рейтинг A означает экономию энергии для конечного пользователя. Этот насос имеет три варианта скорости: первая скорость - 4 м напор, вторая скорость - 5 м напор и третья скорость - 6 м напор. Также доступна переменная скорость, однако эта настройка не рекомендуется для любых u.f.h. систему, так как она не обеспечивает достаточного давления.

Смесительный клапан имеет резьбовое соединение ¾ ”для сантехника для подсоединения труб F&R. Блок насоса смесителя может быть установлен как с левой, так и с правой стороны коллектора, что дает монтажникам дополнительную гибкость.

Благодаря их надежности, за более чем 10 лет работы мы всегда использовали исключительно смесительные клапаны RWC. Качество всегда превыше всего, и это основная причина, по которой мы выбрали RWC. Фактически, это также дополнительный бонус, что они являются производителем из Великобритании.

Посетите нашу страницу технической информации для получения дополнительных полезных советов и информации. Или свяжитесь с нами здесь

Copyright (c) 2013 ООО «Системы теплого пола»

Опубликовано:

хорошая идея? - Энергид

Экономичные, экологичные и удобные полы с подогревом долгое время обвиняли в том, что они вредны для ног, особенно для кровообращения.

Но благодаря новым низкотемпературным методикам этот недостаток был полностью устранен. Сегодня «теплые полы» имеют массу преимуществ. Пояснения.

В чем преимущества теплого пола?

Экономичный и эффективный

Поскольку современные системы теплого пола работают при низких температурах, их энергопотребление остается низким, что также делает их более экологически чистыми. Им нужно нагреваться намного меньше, чем радиаторам при той же воспринимаемой температуре.Например, воды с температурой 21 ° C достаточно, чтобы получить в помещении 20 ° C.

Хотя установка может быть довольно дорогой, вложения в теплый пол быстро окупятся: экономит более 10% на ваших счетах за электроэнергию.

Невидимый

Больше не нужно настраивать гостиную по расположению радиаторов! Громоздкие отопительные приборы (конвекторы, печи, радиаторы и т. Д.)) всегда являются серьезным препятствием для домашней обстановки. Напротив, пол с подогревом полностью скрыт в полу, что позволяет использовать все стены по своему желанию . Это также значительно упрощает покраску квартиры!

Комфортная

Традиционная система отопления создает значительную разницу температур в разных частях комнаты. Пол остается холодным, и большая часть тепла уходит к потолку. Напротив, пол с подогревом обеспечивает равномерно распределенное и приятное тепло , которое распространяется снизу вверх по всему помещению, благодаря своей большой излучающей поверхности на полу.Прощай, холодные ноги зимой!

Полы с подогревом особенно эффективны для обогрева больших помещений и высоких потолков .

Безопасный и простой в обслуживании

Нет риска ожога с подогревом пола, что особенно безопасно для детей. Полностью утопленный, его очень легко чистить: Не требует обслуживания ! Утечки и поломки случаются крайне редко, но они раздражают, поскольку система находится в углублении, и к ней нельзя получить доступ, не повредив пол. Совет: не экономьте на качестве установки!

Регулируется, даже для охлаждения помещения

Многие современные системы теплого пола оснащены высокопроизводительной системой управления, которая позволяет вам программировать желаемую температуру с помощью термостата в соответствии с вашими потребностями и привычками. Лучше выбрать систему с регулятором термостата или смеситель , который регулирует температуру нагрева в соответствии с наружной температурой (благодаря датчику) и гарантирует стабильную температуру внутри независимо от погоды.

Напольное отопление может стать летом охлаждающим полом ! Температуру можно снизить на 1–5 ° C .

Совместимость с другими системами

Напольное отопление можно комбинировать с отоплением стен , например, , то есть трубами, встроенными в стены с использованием той же техники. Это может быть полезно в небольших помещениях с высокими потолками, особенно когда их нужно хорошо отапливать, например, в ванной комнате.

Полы с подогревом также можно комбинировать с обогревателем, таким как плита или радиатор. Это позволяет быстро получить тепло, ожидая, пока система теплого пола достигнет желаемой температуры в комнате. Поскольку трубы вставлены в стяжку, время нагрева действительно очень велико: ожидайте, что комнатная температура до повысится примерно на один градус в час .

Полы с подогревом вредны для здоровья?

Наоборот! Полы с подогревом прошли долгий путь с момента своего появления в 1960-х годах!

В то время он работал с водой, нагретой до очень высоких температур, от 50 до 70 ° C (как радиаторы).В частности, потому, что трубы были слишком далеко друг от друга, а дома были очень плохо изолированы. Результат: перегрев пола выше 30 ° C вызвал неприятные ощущения тяжелых ног . Плохо для кровообращения, даже подозревали, что перегрев земли способствует венозной недостаточности, варикозному расширению вен и тромбозу.

С тех пор производители разработали высокопроизводительные системы, которые работают при низких температурах и лучше нагреваются, в то время как потребляют меньше энергии .К тому же дома намного лучше утеплены. В 1978 году было принято постановление об ограничении нагрева пола до 28 ° C. Сегодня, благодаря современным технологиям, он был дополнительно снижен до между 21 и 25 градусами , температуры, которая идеально подходит для здоровья человека.

Другие преимущества теплого пола:

  • это более гигиенично , потому что, в отличие от радиаторов, не накапливает пыль и клещей.
  • Помогает поддерживать достаточный уровень влажности в воздухе.Поэтому он идеально подходит для людей с респираторными заболеваниями.

Содержание



БАЗОВЫЙ ДИЗАЙН:

Расчет центрального отопления и загрузка горячей воды.

Первым шагом в проектировании любой системы отопления является рассчитать требуемую мощность центрального отопления с учетом тепловых потерь (и прибыль) для каждой комнаты. В Барло Хитлоад Калькулятор - это простая программа, которую можно бесплатно скачать. и упрощает выполнение всех необходимых расчетов.

Нужны ли еще радиаторы?

Причины, по которым можно использовать радиатор, включают:

  • Очень большие окна, которые могут нисходящие потоки. Радиатор будет противодействовать сквозняку, если он будет расположен ниже окно.

  • Радиаторы обогревают помещения быстрее, чем полы, Для полного нагрева может потребоваться до 3 часов.Где не может быть времени запуска Предполагается, что радиаторы могут потребоваться для улучшения отклика.

  • В местах с резкими перепадами температуры можно использовать радиатор для ускорения нагрева в этой области.

  • Области с очень высокими тепловыми потерями (лучше сократить тепло убытки по возможности)

  • Зоны, где невозможно укладывать пол трубопровод.

Стоит помнить, что чем выше тепловая масса системы пола, тем больше время нагрева. Довольно быстро время нагрева может быть достигнуто с помощью более тонкой стяжки над полом изоляция. Вентиляторные конвекторы - еще одно соображение, так как они имеют более высокую тепловыделения, и его можно экономно использовать для ускорения начального нагрева.

Принятие решения о наличии первичного распределительного трубопровода (до коллекторов) должны быть смешаны.

Воду можно перекачивать из котла / теплоаккумулятора в подпольные коллекторы ...

  • при температуре котла (обычно до 82 ° C) с контроль температуры пола на коллекторах,

  • или при температуре пола, устраняя необходимость в блендеры и насосы на коллекторах.

Централизация контроля температуры упрощает системы и упрощает оптимизацию погодных условий.Тем не менее, прокладка трубопроводов при полной температуре позволяет нагревать радиаторы. лучше использовать.

Радиаторам обычно требуется вода при более высоких температурах, 83C, в отличие от 40-55C для полов с подогревом. Отправка очень горячая вода вокруг контура пола может привести к растрескиванию стяжки или полом температура становится некомфортно высокой. Контроль температуры некоторых поэтому требуется, чтобы ограничить температуру воды, идущей до теплые полы.

Таблица зависимости выходной мощности радиатора от температуры. Взято с веб-сайта Barlo Radiators.


Если поток при 55 ° C, возврат при 45 ° C, тогда радиаторы должны быть больше чем вдвое больше (0,423 выход при 30 ° C Delta T из таблицы) нормальный для достижения номинальной мощности. Если радиаторы должны использоваться, тогда может быть более практичным обеспечить температуру управления на подпольных коллекторах, если они расположены рядом с радиаторы, а не слишком большие радиаторы или температурный трубопровод.

Расчет длины и плотности необходимых трубопроводов.

Как только теплопотери в доме известны, требуемые выходная мощность [Вт / м 2] этажей рассчитывается по разделению этажа площадь труб теплого пола [м 2 ] по тепловым потерям / мощности [Вт]. Расчеты следует делать для каждой комнаты индивидуально.

Теплопотери должны учитывать любой ввод радиатора, который следует вычесть из требуемого выхода UFH.Также площадь пола в комнаты могут быть уменьшены из-за приспособлений, таких как кухонные шкафы или ванны. Учитывайте это при определении площади пола для использования в расчетах.

Следующая таблица, из Hilton-Croft UFH, предназначен для типичной системы труб из полиэтилена с добавлением полиэтилена.

Температура пола
C

Мощность
Вт / м 2

Расстояние между трубками
см

Плотность трубы
м / м 2

Длина контура
м

Макс. контур
Площадь м 2

Нагрев
Мощность Вт

Объем воды
л / час

Перепад давления
мбар

Температура подачи 50C Температура обратной линии 40C

25.7

75

30

3,3

60

18

1350

116

50

80

24

1800

144

97

100

30

2250

194

204

115 *

35

2625

226

306

26. 5

87

20

5

80

16

1392

120

71

100

20

1740

150

130

120

24

2088

180

215

200 * 27 2349 202 295

27. 1

97

10

10

100 10 970 83 47
140 14 1358 117 119
180 18 1746 150 235
200 * 20 1940 167 314

Температура подачи 55 ° C Температура обратной линии 45C

26. 7

91

30

3,3

40

12

1092

94

23

60

18

1628

141

70

80

24

2184

188

155

100 *

30

2730

235

285

27. 7

106

20

5

60

12

1272

109

45

80

16

1696

146

100

100

20

2120

182

183

120 * 24 2544 182 183

28. 5

118

10

10

100 10 1180 102 67
120 12 1416 122 109
150 15 1770 152 200
170 * 17 2006 173 284

* максимально допустимые длины отопительных контуров, включая «хвосты» труб до многообразие.

Take объект площадью 180 м 2 с тепловой нагрузкой 13,5 кВт, требующей 75 Вт / м 2 . С 50C расход, температура пола 25,7C, участки трубопровода 10 x 60 м обеспечат (это действительно должно быть сделано) по комнатам). Общий расход будет составлять 1,16 м 3 / час (20 л / мин) при потере давления 50 мбар (напор 0,5 м).

Базовая схема расположения трубопроводов системы отопления

После того, как тепловые потери и длины требуемых трубопроводов УВН уменьшатся. был рассчитан.При работе следует учитывать следующие моменты. наружных схем трубопроводов:

  • Сведите количество коллекторов к минимуму. Один или два будут делают для большинства домашних объектов.

  • Держите коллекторы как можно более центральными и доступными для обслуживание.

  • Помещения с постоянным креплением, такие как кухонные шкафы, можно избежать (как разрешено в расчетах).

  • Планируйте использовать трубы непрерывной длины, избегая соединители трубопроводов.

  • Цель состоит в том, чтобы добиться равномерной температуры пола за счет равномерное расположение труб.

  • Запуск подающей и обратной линии для контура параллельно помогает усреднить температуру. Это называется обратным возвратом . образец трубы


Расчет термостатического смесительного клапана и насоса UFH

Просмотр графиков потери давления для типичных смесительных клапанов UFH (графики взяты из сети RWC site), в 22 мм и 28 мм, мы можем видеть (продолжая пример), что на 20 л / мин система теряет 0. 4 бара (напор 4 м) через клапан 22 мм, или всего 0,15 бар (напор 1,5 м) через 28-миллиметровый клапан.

В кривая насоса для стандартного насоса Grundfos Alpha 15-60 показывает, что на скорости 1,16 м 3 / час насос может создавать напор 4,4 м. Расчеты показывают всего потеря давления через трубопровод и 22-миллиметровый смеситель на 4,5 м, однако это больше, чем может обеспечить насос.

Хотя подойдет и насос большего размера, во избежание системного шума лучше использовать блендер 28 мм. что вместе с трубопроводом теряет напор всего на 2 метра.Мы еще тогда иметь запасной напор насоса 2,4 м для преодоления других коллекторы, приводы и балансировочные клапаны.

Такие характеристики насоса могут быть построены с помощью Grundfos WebCAPS.

Эти расчеты основаны на централизованном перемешивании для всего свойство. Если имеется более одного коллектора с собственным смесительный клапан и насос, тогда необходимо произвести расчеты отдельно для каждой подсистемы.

Также часто рекомендуется установить клапан защиты от перегрева, чтобы изолируйте поток на нижний пол в случае неудачной стыковки клапан для работы.В течение определенного периода вода с высокой температурой> 60 ° C может могут привести к растрескиванию стяжки, так что защититься от этого будет разумно. Простейший форма защиты - использовать стат, который будет изолировать питание UFH насос и приводы. Полная защита будет включать в себя специальную изоляцию. клапан какой-то - есть как электрические (стат + сервоклапан), так и чисто механическими (вентиль с датчиком колбы) методами. Если этот клапан установлен в контуре UFH, тогда он должен быть приспособлен к давлению расчет потерь.

Калибровочный котел.

После расчета общих тепловых потерь объекта рассчитаны, потребности в горячей воде можно приблизительно рассчитать как позволяя 2,5 кВт на человека. Это основано на ванне с горячей водой. на каждого человека, выздоровевшего за два часа.

Сумма нагрузок на горячую воду и отопление дает минимум размер котла. Целесообразно немного увеличить размер котла, возможно, до 30%, но котлы с большей мощностью могут страдать от циклических проблем, что снижает КПД, особенно на котлах с фиксированной мощностью.Если термальный магазин должен быть привязан к системе, тогда езда на велосипеде может быть преодолена даже для больших котлы с фиксированной мощностью.

Подбор котлового насоса.

Для котла потребуется насос, размер которого соответствует его мощность, хотя иногда котлы поставляются с заранее установленным подходящим насосом. А требуемый расход при полном сгорании, может быть определен по мощности котла следующим образом (обычно перепад температуры котла составляет около 10 ° C):

Расход [л / сек] = Мощность котла [Вт] / ( 4200 x Падение температуры котла [C] )

Пример (котел мощностью 24 кВт): расход = 24000 / (4200 x 10) = 0. 57 л / с = 35 л / мин

В системах всегда должен быть какой-либо байпас. Пока не используется автоматический байпас, рециркуляция через байпас (обычно низкая или без нагрузки) необходимо будет добавить к расходу. Рекомендуется использовать автоматический байпас, поскольку он устраняет необходимость в беспокоиться о негативном влиянии стационарных байпасов на скорость потока и давления.

Другие клапаны, которые могут потребоваться встраивать дизайн включает:

  • зональные клапаны для изоляции различных отопительных контуров, или Подача в накопитель горячей воды

  • предохранительный клапан, чтобы изолировать поток к пол в случае выхода из строя смесительного клапана. Через некоторое время вода с высокой температурой> 60 ° C может вызвать растрескивание стяжки.

Также необходимо сделать поправку на трубопровод от котла. к коллекторам и / или накопителю горячей воды.

Операция буферного хранилища.

Единственный способ обеспечить работу конденсационных котлов постоянно в режиме конденсации для нагрева или для устранения неудобств цикличность котлов, заключается в привязке теплового накопителя к подпольной системе. Накопитель действует как буфер между тепловой нагрузкой и мощностью котла. Он экономит тепловую энергию во время работы котла, а затем использует ее. накопленное тепло для поддержания нагрева после прекращения работы котла. Этот так котел не должен гореть так часто, и будет гореть дольше когда это произойдет.

Само по себе сокращение езды на велосипеде повысит эффективность, однако выгоды также должны быть достигнуты за счет поддержания температуры обратки на уровне котел постоянно низкий.Без теплового накопителя это очень сложно достичь, если в котел не встроена электроника. Это потому что для поддержания минимального расхода через котел при слабом нагреве нагрузки, вода будет течь через байпас в обратку, поднимая температура. Этот цикл будет продолжаться до тех пор, пока вода в этом цикле достигает 80C (верхнее значение котла), к этому времени температура обратной выше 60С. КПД котла тем выше, чем ниже отдача. при температуре и 60 ° C эффективность конденсации невысока.

Для теплого пола требуется только температура подачи 55C макс. Самая низкая температура в системе - это пол. возврат, при температуре от 30 до 45 ° C, поэтому в идеале мы хотим нагревать воду только от От 45 ° C до 65 ° C для поддержания теплого пола (при условии повышения температуры на 20 ° C). подходит для бойлера).

Этого легко добиться с помощью буферного хранилища, настроив цилиндровые термостаты соответственно. Котел не загорится, пока оба нижних термостата требуют тепла, а затем продолжат огонь, пока оба не будут удовлетворены. Термостаты следует отрегулировать так, чтобы что бойлер повторно нагревает воду за один проход - второй проход будет включать возвратная вода выше 60С.


Если требуется более горячая вода, например, для работы контуров радиаторов или водопровода теплообменники горячей воды, то верхняя часть магазина может иметь собственный термостат, который заменяет два нижних термостата, когда это необходимо. Самый простой способ разогреть теплоаккумулятор - просто перекачать воду. снизу магазина до бойлера и обратно, хотя это только возможно с вентилируемыми котельными системами.В герметичных системах медная катушка внутри магазина используется как котел, так и пол для привода обогревать склад и выходить из него, однако более высокая температура котла вызовет преобладают по сравнению с прямой установкой (без катушек / вентиляции). На очень большом в системах вместо змеевика можно использовать пластинчатый теплообменник, чтобы обеспечить входы / выходы более 50кВт.

Для котлов без конденсации, где используется буфер преодолеть цикличность, необходимы только нижние два термостата цилиндра, оба установить на 75 ° C.

Буферные хранилища также полезны при попытке включить солнечные панели в систему. Катушка в основании магазина позволяет тепло должно быть передано в самую холодную точку магазина, а затем используется для теплых полов.

Калибровка склада горячей воды.

При расчете емкости накопителя горячей воды вы можете воспользоваться нашим Waterload Калькулятор. Как правило, мы допускаем хранение 90 литров на ванна и 60 литров на душ в период максимального спроса. Если будет использоваться тепловой аккумулятор, то к нему может быть добавлено дополнительное хранилище. разрешить буферную операцию. Дополнительное хранилище также может потребоваться, если должны использоваться солнечные батареи.

Особое внимание следует уделять устройствам с электрическим подогревом. системы, поскольку чем меньше размер магазина, тем меньше он способен накапливать тепло предоставляется по дешевому тарифу на электроэнергию.

Особую осторожность следует проявлять при обнаружении трупов. форсунки, большие душевые розы или общее желание провести много времени в душе.

DPS Тепловые накопители доступны в базовых диаметрах 40см, 45см, 50см и 60см, с высотой от 85см до 2м, что делает диапазон емкостей от 90 литров до 500 литров.

Герметичная или вентилируемая основная система.

Как правило, лучше всего выбрать герметичную первичную систему - другими словами, тот, который находится под давлением, а не из резервуара. Герметичные системы обладают следующими основными преимуществами:

Если у вас котел герметичной системы, или некоторых других производителей котла, то вентилируемая система не вариант. Однако вентилируемые системы имеют некоторые преимущества, если вы можете жить с 12 галлонами (12x12x20 дюймов) кормовой и расширительный бак на чердаке.

  • Автоматически пополняется при проведении обслуживания, или воздух удаляется.

  • Разрешить использование «прямых» аккумуляторов тепла там, где вода в первичной системе такая же, как и в тепловом накопителе (нет катушки), позволяет создать очень простую, экономичную систему с высокой степенью извлечения.Такой магазины также могут более эффективно использовать солнечную энергию для полов.


ПОЛ ДИЗАЙН:

Стяжка полов

Ослепляющий слой песка добавляется для заполнения пустот и обеспечения гладкости. прочная поверхность без острых частиц, этого необходимо избегать прокалывание DPM.

DPM расшифровывается как «влагонепроницаемая мембрана».Требуется при укладке деревянные полы или ламинат на цементные основания, например, бетонные, керамические, мраморные, асфальтовые / битумные поверхности. ДПМ предотвратит потливость и попадание влаги с пола.

Изоляция пола, как правило, представляет собой жесткий пенопласт. изоляционная плита со светоотражающей пленкой (Целотекс). Доступны доски различной толщины и размеров (50 мм x 1200 x 2400 мм, 1200x1000 мм ...)

Трубы крепятся к стальной сетке с помощью простых проволочных зажимов.В сетка снимается с изоляции с помощью распорок перед заполнением стяжка.


Добавка к цементу / пластификатор добавляется в стяжку для обеспечения полная изоляция трубы / решетки стяжкой для максимального нагрева перевод из труб в стяжку получается, а для придания дополнительная прочность на сжатие и изгиб.

Подвесные перекрытия

В описанных ниже методах подвесного пола используется цементная смесь Sand 1: 8. как тепловая масса, и распределить тепловую нагрузку.Это дешевле альтернатива использованию алюминиевых распорных пластин.

ВЫШЕ СУСТАВА:


МЕЖДУ ШКАФОМ:


Некоторые ссылки на компании по производству полов:

Borders Underfloor Отопление
Консервационный инжиниринг
Continental UFH
Экватор
Hepworth Hep2O
Hilton-Croft UFH
Невидимое отопление
Nu-Heat
OSMA / Термодоска
Pexatherm UFH
Под полом ООО "Тепловые системы"
Вирсбо


Полы с подогревом не работают? | Проблемы и исправления

Как и в любой другой системе отопления, иногда может казаться, что полы с подогревом не работают должным образом.

Nu-Heat может помочь вам найти корень проблемы - будь то электрическая или отказ термостата или части коллектора - , чтобы система снова заработала.

Перейти к проблемам водяного теплого пола
Перейти к проблемам электрического теплого пола

Во-первых, давайте рассмотрим несколько потенциальных проблем, с которыми вы можете столкнуться при использовании НФГ в воде, и способы их решения.

Или почему бы не позвонить в нашу техническую команду по телефону 01404 540650?

Проблемы с теплым полом с подогревом

Одна зона не нагревается

Если отдельная зона не нагревается должным образом, или вообще не выключается , это может быть вызвано рядом проблем с подогревом пола.Большинство из них довольно просто решить самостоятельно:

Проблемы с приводом системы обогрева полов:

  • Клапан с липким штифтом под приводом

    Под каждым приводом есть небольшой штифт. Вам необходимо удалить привод из пораженной зоны, чтобы проверить, что штифт клапана свободен. Если привод застрял, его можно освободить с помощью силиконового спрея. Вы также можете использовать плоскогубцы, чтобы высвободить штифт.

  • Привод полностью вышел из строя

    Если исполнительный механизм вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате.Лучше всего проконсультироваться с квалифицированным электриком для проверки цепей. Неисправный привод также может привести к тому, что полы с подогревом не отключат и будут работать постоянно.

Проблемы с термостатом теплого пола:

  • Неисправен термостат или низкий заряд батареи

    Вы можете легко сбросить настройки термостата, следуя прилагаемому руководству пользователя. Если в вашей системе используются беспроводные термостаты с батарейным питанием, также рекомендуется проверить батареи. Если ни одно из этих действий не сработает, это может быть неисправность в электричестве, поэтому следует вызвать квалифицированного электрика. Неисправный термостат также может привести к тому, что полы с подогревом будут постоянно включены на .

  • Термостат настроен неправильно (ошибки E1 и E2)

    Большинство ошибок термостата будет отображаться на лицевой стороне стат. Просто сбросьте термостат, следуя руководству пользователя, чтобы сбросить ошибку. Мы подготовили несколько видео по настройке, чтобы помочь вам в этом процессе для neoStat и PbS.

Как удалить коды ошибок E1 и E2 из Nu-Heat neoStat

Как удалить коды ошибок термостата Nu-Heat PbS

Проблемы с другими деталями системы теплого пола

  1. Изолируйте все зоны UFH, кроме зоны, которая не нагревается
  2. Снимите привод
  3. Подсоедините шланг к проточному клапану на коллекторе и подсоедините к крану холодной сети
  4. Подсоедините шланг к сливному отверстию коллектора и выньте его в слив
  5. Откройте кран холодной воды, откройте оба крана, точку слива и точку потока и промойте воду через эту зону

После удаления пузырьков воздуха можно закрыть клапаны и кран холодной воды и отсоединить шланг.Лучше всего с этой задачей справится квалифицированный сантехник.

Несколько зон или вся система не нагревается

Вы также можете обнаружить, что несколько зон или вся система УВГ не нагревается должным образом. Это может происходить по нескольким причинам:

  • Неисправность циркуляционного насоса

    Возможно, отказал циркуляционный насос. Это электрическая проблема, поэтому лучше проконсультироваться с квалифицированным электриком.

  • Реле насоса на монтажных платах

    Это еще одна электрическая проблема, которую должен проверить квалифицированный электрик.

  • Запорные клапаны закрыты на коллекторе

    Рычаг стопорного клапана должен находиться на одной линии с трубопроводом коллектора в открытом положении. Если запорный клапан закрыт, он будет находиться под углом 90 градусов на трубопроводе.

  • Штифт клапана смешивания застрял

    Чтобы решить эту проблему, вы должны снять белую головку термостатического клапана и убедиться, что штифт клапана не заедает. Если он застрял, его можно освободить с помощью силиконового спрея.Вы также можете использовать плоскогубцы, чтобы освободить штифт перед заменой термостатической головки.

  • Котел не работает (нет сигнала)

    В этой ситуации вам необходимо проконсультироваться с квалифицированным электриком, который проверит соединения монтажной платы и реле.

  • Нет питания на монтажных платах

    Убедитесь, что питание главного разъединителя включено. Если он выключен, вызовите квалифицированного электрика.

Насос постоянно работает или не выключается

Если вы столкнулись с этой проблемой, это может быть потому, что:

  • Реле помпы застряло на монтажной плате

    Опять же, это проблема с электричеством, поэтому следует вызвать квалифицированного электрика.

  • Неисправен термостат или низкий заряд батареи

    Как упоминалось ранее, вы можете легко сбросить настройки термостата, следуя руководству пользователя. Также рекомендуется проверить батареи, если в системе используется беспроводной термостат с батарейным питанием.

  • Неисправен или отказал привод

    Если исполнительный механизм вышел из строя, это, скорее всего, связано с неисправностью электрооборудования, которая может относиться к термостату или монтажной плате. Вам следует проконсультироваться с квалифицированным электриком.

Повышение давления в системе теплого пола (испытание под давлением)

Существует несколько потенциальных проблем с подогревом пола, которые могут быть выявлены при испытании под давлением, которые могут вызвать повышение давления в системе:

  • Петля наполнения оставлена ​​включенной или сдается

    Убедитесь, что клапаны на обоих концах гибкого шланга закрыты, и отсоедините заправочный контур.

  • Есть ограничение в трубопроводе UFH

    Если давление остается высоким во время испытания под давлением, даже когда система выключена, то ограничение трубопроводов вряд ли может быть причиной. Однако, если давление изменяется за счет изменения скорости насоса (или выключения насоса), вероятно, есть ограничение - либо блокировка , либо воздушные пробки . Важно отметить, что если насос подключен к значению, близкому к значению, при запуске будет начальное повышение или падение давления.

  • Неисправность расширительного бака (повреждена диафрагма)

    Чтобы проверить, так ли это, нажмите на иглу клапана Шредера на нижней стороне расширительного бака. Если вода вытечет, диафрагма внутри сосуда разорвется, и весь сосуд потребует замены .

    В качестве альтернативы, в диафрагме может отсутствовать воздух, что означает, что воде нет места для расширения при нагревании, что приведет к увеличению давления. Сбросьте часть давления воды через предохранительный клапан, затем подключите ножной насос к клапану Шредера на судне, накачав его до 2 бар.Долейте воду до нормального рабочего давления.

Падение давления в системе (котел блокируется при низком давлении)

Вместо повышения давления вы можете обнаружить, что система теряет давление. Есть несколько способов определить причину этого:

  1. Проверьте систему на предмет утечек на трубопроводах, коллекторах и цилиндре. Сюда входит быстрый осмотр клапана сброса давления, автоматического выпуска воздуха и расширительного бака.
  2. Подайте давление в системе (см. Руководство для получения дополнительной информации об испытании давлением полов с подогревом) и изолируйте все коллекторы.Проверьте, на какой стороне коллектора падает давление. Это поможет вам определить место утечки.
  3. Убедитесь, что клапан сброса температуры / давления не пропускает отходы.
  4. Проверить, не пропускает ли расширительный бак со стороны котла.
  5. Проверить, не пропускает ли продувочный клапан котла.

Все вышеперечисленное должно выполняться квалифицированным сантехником.

Проблемы с электрическим подогревом полов

Электрический теплый пол не работает должным образом? Многие из вышеперечисленных решений применимы как к водяным, так и к электрическим системам - например, неисправный термостат или проблемы с электропроводкой.

Вот несколько советов по поиску и устранению неисправностей, относящихся к электрическому UFH.

  • Электрический теплый пол не выключается ИЛИ Электрический теплый пол не нагревается

    Это может быть связано с проблемой термостата или проводки - ознакомьтесь с нашими советами по термостату или нашим разделом руководства пользователя. Вы также должны проверить, не вышел ли из строя датчик температуры пола / датчик и правильно ли он подключен к термостату.

    Если с термостатом и датчиком температуры все в порядке, возможно, вам понадобится электрик для проверки системы.

  • Пол не нагревается до желаемой температуры

    Если ваш электрический теплый пол недостаточно теплый, вам может потребоваться отрегулировать настройки термостата или проверить выходную мощность системы. Это также может быть связано с изоляцией в вашем доме - проверьте это перед установкой.

  • Я повредил или порезал электрический нагревательный кабель

    Вы можете купить ремонтный комплект для кабеля теплого пола, но эти работы должен выполнять квалифицированный электрик.Позвоните нам по телефону 01404 540650, и наши специалисты посоветуют, что делать.

  • Электрическое отопление дороже, чем я ожидал

    Электрические полы с подогревом дороже водяных полов, поэтому мы рекомендуем их для небольших помещений, а не для установки в доме.

    Если вы потребляете больше электроэнергии, чем предполагалось, попробуйте другие настройки термостата или программы. Утеплитель, образ жизни и воздушный поток вокруг помещения также могут иметь значение.

  • Я неправильно установил теплый пол

    Несмотря на то, что системы электрического теплого пола просты в установке, во время установки что-то может пойти не так. Если у вас есть какие-либо вопросы или проблемы, просто позвоните нам!

Если вы устраняете неисправность в системе Nu-Heat UFH или ваш пол с подогревом все еще не работает, вы всегда можете позвонить в нашу компетентную техническую группу по телефону 01404 540650.

Консультации по проекту

Обсудить лучшие теплые полы и решения с использованием возобновляемых источников энергии для вашего проекта.

Распространенных проблем с подогревом полов и простых способов их решения.

Под полом комплекты для обогрева - это самый простой и экономичный способ обогреть вашу дом. Выбирая теплый пол, вы добавляете ценность своему дому, помогаете окружающей среде и обеспечиваете равномерное тепло во всем пространстве.

Наиболее серьезное беспокойство потенциальных клиентов неудобства, которые могут возникнуть, если пол с подогревом потребует техническое обслуживание. Это руководство предназначено для решить некоторые из наиболее распространенных проблем и продемонстрировать, что обслуживание вашего нового система отопления должна быть простой.

Решение одной зоны системы теплого пола - не обогрев вверх

Вы определили, что одна часть вашего дома никогда не нагревается. вверх. Это легко заметить, так как пол будет холодно под ногами. Один из преимущества теплого пола в том, что его обычно легко найти, когда вам понадобится сервис какой-то и где. В Возможные причины такой проблемы включают:

Проблемы с приводом клапана напольного отопления : возможно, что под приводом есть залипший штифт клапана.Привод - это механизм, который заставляет устройство работать. Решение требует удаления этого привода из пораженной зоны и проверки того, что штифт клапана свободен. Вы можете использовать силиконовый спрей или длинные плоскогубцы, чтобы освободить штифт, если он застрял.

Если привод вышел из строя, вероятно, есть неисправность. электрическая проблема. Эта проблема требует вам связаться с инженером-электриком, который захочет проверить ваш термостат или ваша монтажная плата. Это тоже обычное причина для того, чтобы нагрев продолжался, а также останавливался.

Проблемы с термостатом : Если у вас не работает отопление в одной области, это может быть проблемой. с настройками в термостате. Это рекомендуется сначала проверить батареи, а затем ознакомиться с руководством пользователя, чтобы убедитесь, что у вас правильные настройки. Когда вы проверили все очевидные потенциальные причины, а вы все еще не радуйтесь, вам понадобится помощь инженера-электрика.

Вы узнаете, что это ошибка настройки термостата, потому что термостат отобразит сообщение об ошибке E1 или E2.Используя руководство пользователя, сбросьте термостат, и это должно устранить ошибку.

Воздух в системе : Как и в случае с радиаторами, воздух может попасть в контур теплого пола. Средство удаления воздуха звучит, но это так же просто, как протолкнуть любой засор через трубу. Во-первых, вам нужно изолировать все зоны, кроме той, которая не нагревается. Снимите привод и подсоедините шланг к клапан потока. Затем вам следует подключиться шланг трубы к холодному крану. Соединять другой шланг к точке слива на коллекторе и вывести отходы.Только когда обе трубы соединены, включите холодный кран и промойте воду. через систему.

Это намного проще, чем вы думаете, но может быть лучше попросить сантехника выполнить задание, чтобы убедиться, что трубы подключены к правильные коллекторы.

Проблема с проводкой: Может быть неисправное соединение. В соединение может быть внутри привода, термостата или проводки доска. Это электрическая проблема, и электрик сможет это быстро решить.

Решения для нескольких зон или всей системы отопления не работают. нагреть

Ваш пол с подогревом вообще не нагревается? У вас есть заметил, что более чем одна зона или даже вся система перестали нагреваться вверх. Это указывает на более значительный проблема с системой, и вам, скорее всего, понадобится сантехник или электрик. Однако технический специалист должен уметь решить проблему без особых неудобств.

Отказ циркуляционный насос / реле насоса или монтажная плата: это электрические проблемы, и вам следует обратиться за помощью к электрику.

Запорные клапаны закрыто на коллекторе : это легко проверить. Запорный клапан должен соответствовать трубы на коллекторе, если это не так, то он застревает в закрытом положении - это легко увидеть, так как он будет находиться под углом 90 градусов к трубе. Это займет несколько минут. квалифицированный специалист для решения.

Штифт смесительного клапана застрял : как и в случае застревания штифта в приводе, это можно решить с помощью силиконовый спрей или длинные плоскогубцы. Вам просто нужно отклеить булавку.

Проблемы с котлом / нет питание на монтажных платах : могла быть проблема с получением сигналов к котлу, для чего потребуется помощь электрика. Возможно, котел не работает на все. Как с системой центрального отопления с радиаторами это легко проверить, так как в паровой котел.

Решение третье: Насос теплого пола работает постоянно

Вы привыкнете к звуку включенного насоса и выключен, так как вы ожидаете, что котел включится, когда термостат потребует большего высокая температура.Таким образом, легко определить, когда этот насос работает все время и является явным признаком проблемы. Вы, вероятно, получаете тепло, но вы также потребляя много электроэнергии, поэтому рекомендуется быстро решить эту проблему.

Реле насоса заело во включенном состоянии монтажная плата / неисправный термостат / проблема привода теплого пола : все эти проблемы являются результатом электрических проблем, которые потребуют помощь электрика. Ты мог попробуйте сбросить термостат, очистив возможные ошибки, прежде чем звонить для техника.

Решение проблем с давлением

Возможно повышение давления в системе, т.к. а также потеря давления. Есть несколько потенциальных проблем, которые относительно легко идентифицировать.

Петля заполнения левая на : вы можете эффективно решить эту проблему, проверив, что клапаны на обоих концах гибкий шланг находится в закрытом положении и вы отсоединили заправочная петля.

Ограничение в трубопровод: в трубопроводе может быть мусор или воздух в трубе где-то.Вы можете быстро это проверить, выключение насоса, и если давление меняется, то, вероятно, завал какой-то. Следовать инструкции по промывке труб, но учтите, что это лучше всего делать водопроводчик. Также важно отметить что ваша помпа находится близко к клапану, то всегда будет повышение давление при запуске насоса.

Диафрагма повреждена: шт. возможно, что потребуется замена всего расширительного бака, если диафрагма разорвана.Инженер это можно проверить, нажав на иглу клапана Шредера на нижней стороне. расширительного клапана.

Также возможно, что в диафрагме нет воздуха, поэтому вода не может расширяться при нагревании. Инженер будет использовать ножной насос для разгрузки некоторый напор воды, который должен эффективно решить эту проблему.

Давление падения : утечки в системе могут вызвать потерю давления. Вы должны быть в состоянии определить, где находится утечка путем повторного нагнетания давления в разных зонах системы по очереди.Это также может быть проблема с давлением предохранительный клапан, расширительный бак на котле или продувка котла клапан. Это хорошая идея - обратиться за поддержкой от электрика по вопросам с котлом и сантехника по проблемам с клапаны и трубы.

У всех вопросов есть решение

Несмотря на то, что каждое из этих решений рекомендует вам искать совет сантехника или электрика, ни одно из этих решений не требует значительные строительные работы по замене отопления - обычно это Основная забота большинства людей, рассматривающих теплые полы.Полы с подогревом - надежная система, а маловероятно, что вы будете регулярно испытывать проблемы. Когда возникают проблемы, наши специалисты часто Сообщите, что это что-то простое и легко исправляемое.

Если вы хотите, чтобы отопление работало, вы можете инвестируйте в план обслуживания. Возможно который ваш поставщик услуг может затем регулярно посещать, чтобы промыть трубы к удалите накопившийся осадок и, следовательно, остановите засорение до того, как он прервет ваш комфорт. Они также проверит ваш клапаны и коллекторы, убедившись, что все они находятся в правильном положении и свободны двигаться, предотвращая застревание штифтов и повреждение уплотнений. Как и в любой другой системе отопления, бойлер следует регулярно обслуживается.

Теперь вы можете инвестировать в систему теплого пола, зная что если есть проблема, есть быстрое и простое решение. Однако что может быть важнее знать заключается в том, что большинство архитекторов выбирают системы теплого пола, потому что они так надежны и после установки вряд ли потребуют обслуживания и ремонта.

UWG4 / AWG4 WiFi-термостат с классом A GFCI - OJ Electronics

Как подключиться к Google Assistant

Перед настройкой голосового управления термостатом вам потребуется учетная запись Google, подключенная к приложению Google Home.

1. Откройте приложение Google Home на своем смартфоне или планшете.

2. В левом верхнем углу нажмите «Добавить» (+) - «Настроить устройство» - «Работает с Google».

3. Выберите производителя устройства из списка. Найдите «UWG4» и выберите «Умный термостат UWG4».

4. Следуйте инструкциям в приложении для завершения настройки

a. Войдите в приложение UWG4, указав свои данные для входа.

г. Прочтите и примите страницу грантов.

г. Теперь ваш термостат должен отображаться как доступный для привязки к Google Home.

г. Выберите термостат и нажмите «Далее» в правом нижнем углу.

эл. Выберите место для вашего термостата и нажмите «Далее».

Теперь ваш термостат настроен, и вы можете попробовать различные голосовые команды, используя имя термостата, которое вы выбрали в приложении Google Home.

Пример голосовой команды:
«Окей, Google, установи температуру на 70 градусов»

Как подключиться к Amazon Alexa

Когда вы успешно настроили соединение WiFi и подключили термостат к приложению, вы можете подключиться ваш термостат к домашней системе Amazon Alexa.

1. Откройте приложение Amazon Alexa на своем смартфоне или планшете.

2. Щелкните «Устройства» на вкладке меню в нижней части экрана.

3. Выберите «+» в правом верхнем углу.

4. Щелкните «Добавить устройство».

5. Найдите и выберите «Термостат» в разделе «Все устройства».

6. Выберите «Другое».

7. Щелкните «Магазин навыков», который отмечен синим цветом.

8. В правом верхнем углу нажмите «Поиск». Введите «UWG4» и выберите навык под названием «UWG4 Thermostat».

9. Нажмите «Включить для использования».

10 Используйте свои данные для входа в приложение UWG4 и нажмите «Связать сейчас». Ваш термостат будет связан с этим навыком и вашим устройством Amazon Alexa.

11. Щелкните «Закрыть».

Ваш термостат теперь подключен к системе Amazon Alexa!

Примеры голосовых команд:
«Алекса, какая температура в ванной»

Недостаточный сигнал WiFi

Ответ

Попробуйте подключить другое устройство, например мобильный телефон, к беспроводной сети.Встаньте рядом с термостатом WiFi Touch и получите доступ к настройкам беспроводной сети вашего телефона. Если ваш телефон не может обнаружить сигнал беспроводной сети или он очень слабый, у других устройств также могут быть проблемы с подключением к сети из этой области вашего дома. Возможно, вы находитесь слишком далеко от WiFi-роутера или с ним возникла проблема. Если вы находитесь слишком далеко от своего Wi-Fi-роутера, вы можете приобрести повторитель сигнала WiFi, который расширит диапазон сигнала WiFi в вашем доме для всех устройств.

Мне нужен идентификатор дистрибьютора для моего термостата UWG4

Ответ

Идентификатор дистрибьютора (DID) необходим для создания некоторых дополнительных настроек в термостате и обеспечения связи между вами и вашим поставщиком, включая контакт в службу поддержки. DID принадлежит конкретному поставщику, которому OJ Electronics продала термостат. Чтобы получить правильный DID, обратитесь к своему поставщику.

Решение, если у вас нет DID: если вы не знаете свой идентификатор дистрибьютора (DID) и не можете найти своего поставщика, вы можете использовать следующий DID, чтобы убедиться, что ваш термостат будет работать: 20296 .

Ваш WiFi-роутер имеет недостаточную безопасность

Ответить

С таким количеством домашних устройств, которые теперь подключены к Интернету, мы хотим убедиться, что ваш WiFi Touch Thermostat подключен к защищенной сети, чтобы хакеры не могли получить контроль над устройствами в твоем доме. Маршрутизаторы WiFi используют два основных типа защитного шифрования: WEP и WPA. WEP - это исходная форма шифрования, обеспечивающая очень низкий уровень безопасности.

Хакеры могут легко взломать вашу беспроводную сеть, если ваш маршрутизатор настроен на шифрование WEP.Шифрование WEP было заменено шифрованием WPA в 1999 году и WPA2 в 2006 году. WPA - это протокол безопасности, который значительно затрудняет взлом сети. Ваш сенсорный термостат WiFi в настоящее время поддерживает только шифрование WPA и WPA2. Если ваш маршрутизатор был произведен после 2003 года, вы сможете изменить настройку с WEP на WPA, следуя руководству по ссылке: (http://www.tech-faq.com/how-to-change-wep-to -wpa.html). Сенсорный термостат WiFi может управлять системой теплого пола без подключения к беспроводной сети.В качестве наилучшего решения производитель рекомендует обновить настройки безопасности, чтобы должным образом защитить вашу сеть от хакеров. Если это невозможно, обратитесь к администратору сети.

Я не могу подключиться к своему Wi-Fi-маршрутизатору, даже если есть хороший сигнал # 1

Ответить

Некоторые WiFi-маршрутизаторы ограничивают количество беспроводных устройств, которые могут подключаться к Интернету. Чтобы проверить, является ли это проблемой, выключите одно из других устройств с поддержкой Wi-Fi в вашем доме.После того, как это устройство полностью выключится, попробуйте еще раз подключить сенсорный термостат WiFi к сети. Если сенсорный термостат WiFi подключается успешно, обратитесь к документации для вашей точки доступа или обратитесь к поставщику услуг Интернета (ISP), чтобы узнать, можете ли вы увеличить количество одновременных подключений к вашей сети Wi-Fi.

Я не могу подключиться к своему Wi-Fi роутеру даже при хорошем сигнале # 2

Ответить

Некоторые WiFi роутеры передают более сильный сигнал, чем термостат WiFi Touch.

В этом случае термостат WiFi Touch может видеть WiFi-роутер, но термостат WiFi Touch не может связаться с WiFi-роутером.

Возможно, ваш WiFi-роутер требует перезагрузки / перезагрузки.

Ответить

Проблема может быть в вашем роутере (даже если другие ваши беспроводные устройства все еще подключены). Такие проблемы обычно решает простой перезапуск маршрутизатора. Хотя большинство маршрутизаторов просто необходимо отключить от сети, а затем снова подключить к источнику питания, чтобы перезапустить их, вам следует обратиться к документации вашего маршрутизатора за конкретными инструкциями.

Возможно, вам необходимо обновить прошивку вашего WiFi-роутера.

Ответить

Обратитесь к своему интернет-провайдеру или производителю маршрутизатора за инструкциями по обновлению.

Другие устройства мешают беспроводному сигналу

Ответить

Попробуйте выключить другие беспроводные устройства (Bluetooth, Wi-Fi, беспроводные телефоны / камеры), которые могут вызывать помехи, затем проверьте сетевое соединение сенсорного термостата WiFi.
