Вентиляция СТО и гаража — методика упрощенного расчета

В гараже или на СТО, в мастерских постоянно происходит выхлоп из транспортных средств таких газов, как окись углерода (CO) и окись азота (NO_х). Данные окиси являются очень опасными для человека. Обеспечение вентиляцией таких помещений является мерой необходимой, обязательной и важной.

Гаражи и мастерские с площадью более 50 м² всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим

на стоянке автомобилей кратность должна быть не менее 4 до 6
на СТО или мастерских кратность может быть взята в пределах от 20 до 30

Приток воздуха в гараж может быть определен по следующей формуле

Q = n V (1)
где
Q = общая подача воздуха (м ³ / ч)
n = требуется смен воздуха в час (ч ^-1)
V = объем гаража (м ³)

Содержание CO в воздухе

Необходимое количество приточного воздуха может быть также определено по содержанию во внутреннем воздухе оксида углерода q CO, который в свою очередь определяется по следующей формуле

q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2 (1)

где

q = количество CO в воздухе (м 3 / ч)

с 1 = количество мест на стоянке (количество автомобилей) или в гараже

l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке

с 2 = количество автотранспортных средств, проезжающих через гараж

l 2 = средняя дистанция для автомобилей, проезжающих через гараж

а количество приточного воздуха Q:

Q = kq CO (2)

где

Q = необходимое количество свежего воздуха (м 3 / ч)

к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке

к = 2, если в гараже люди находятся небольшое количество времени

к = 4, если люди находятся постоянно – СТО, мастерские

Вентиляция гаража. Пример.

Определение количества приточного воздуха

Стоянка машин

Необходимо определить подачу воздуха в помещение стоянки автомобилей со следующими данными: 10 машин, площадь 150 м 2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.

Все это может быть определено как:

Необходимый воздухообмен в час

Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для стоянок автомобилей(смотрите выше) должна быть не менее 4-х воздухообмена в час, то получим следующее значение расхода воздуха

Q = 4*300 (м 3 / ч) = 1200 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину

q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

а необходимый расход воздуха

Q = 2*220 (м 3 / ч) = 440 м 3 / ч воздуха

Так как, при проектировании вентиляции в случае выбора величины необходимого воздухообмена в помещении всегда выбирают большую величину то расход приточного воздуха в помещении автостоянки должен быть 1200 м 3/ч.

Ремонтная мастерская, СТО

Необходимо определить расход приточного воздуха в помещении ремонтной мастерской (СТО) со следующим техническим заданием: количество машин 10, площадь помещения 150 м 2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.

Необходимый минимальный воздухообмен

Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а вентиляция СТО возможная с кратностью (смотрите выше) должна быть не менее 20-го воздухообмена в час, то получим следующее значение расхода воздуха

Q = 20 * 300 (м 3 / ч)= 6000 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину выброса q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

А необходимый расход воздуха (коэффициент равен 4 – люди в помещении находятся постоянно)

Q = 4*220 (м 3 / ч) = = 880 м 3 / ч воздуха

Подача воздуха должна быть не менее 6000 м 3 / ч.

Типичное решение вентиляции для небольших гаражей

Вентиляция гаража небольшого не требует сложного расчета. Свежий воздух поступает через решетки в наружной стене. Загрязненный воздух удаляется через отверстия в полу и крыше через решетки с помощью вентилятора. Более подробно можете ознакомиться с вентиляцией индивидуальных гаражей в этой статье Вентиляция частного гаража

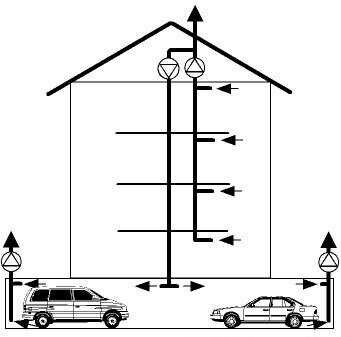

В жилых зданиях, где предусмотрена в подвале стоянка автомобилей, может быть применена следующая схема вентиляции.

Воздух, удаляемый из жилых помещений, полностью не выбрасывается в атмосферу. Часть воздуха смешивается со свежим наружным и подается в помещение подземной автостоянки, происходит так называемая рециркуляция. Таким образом экономятся эксплуатационные затраты на подогрев приточного воздуха в холодный период года.

перевод с английского, источник http://www.engineeringtoolbox.com/

При использовании статьи прямая ссылка на http://www.ventportal.com обязательна.
Вы можете не использовать прямую ссылку на Вентпортал, если перепечатаете статью в оригинале (английский язык).

Вентиляция гаража

Вентиляция гаража — нужна ли она?

Есть устоявшееся в народе мнение, что в «теплом гараже машины долго не живут».

Для обеспечения условий хранения автомобиля необходима вентиляция гаража, которая обеспечит поддержание идеальной влажности воздуха, удаления вредных веществ, требуемый воздухообмен. Не стоит забывать, что вентиляция гаража необходима и в отапливаемых и в неотапливаемых гаражах.

Рассмотрим нормативные документы, касающиеся вентиляции гаража.

СНиП 21-02-99

……………..

6.10 В отапливаемых автостоянках расчетную температуру воздуха в помещениях для хранения автомобилей следует принимать 5 °С………..

Для разбавления и удаления вредных газовыделений, снижения уровня влажности в помещении необходима приточно-вытяжная вентиляция гаража, о чем говорит тот же самый документ.

………………………

6.12 В автостоянках закрытого типа в помещениях для хранения автомобилей следует предусматривать приточно-вытяжную вентиляцию для разбавления и удаления вредных газовыделений по расчету ассимиляции………………….

Необходима вентиляция гаража и в одноквартирном доме по стандарту АВОК «Здания жилые и общественные. Нормы воздухообмена» и составит не менее 180 м3/ч на одну легковую машину. Если прислушаться к рекомендациям иностранных производителей оборудования, то эффективная вентиляция гаража невозможна без 6-10 кратного воздухообмена.

Рассмотрим три варианта вентиляции гаража:

естественная вентиляция гаража
комбинированная вентиляция гаража (механическая вытяжная система, естественная приточная система)
механическая вентиляция гаража

Естественная вентиляция гаража. Плюсом является дешевизна, простота и возможность создания ее без квалифицированной помощи, т.е. выполнить ее можно самостоятельно.

Со стороны ворот устанавливают переточные решетки, они будут выполнять роль притока. Представляют собой жалюзи, через которые приточный воздух будет попадать в гараж. Вентиляция гаража будет эффективной, если сечение приточной решетки будет в два-три раза больше, чем вытяжных.

Удаление воздуха будет происходить через дефлектор.

Дефлектор – вытяжное устройство, устанавливаемое на крыше в конце вытяжного воздуховода (шахты), которое под воздействием ветра создает область пониженного давления в вытяжном воздуховоде для обеспечиния минимального расхода воздуха. Таким образом, расход отработанного воздуха всегда зависит от атмосферных условий. Эта система не требует применения никаких механических средств, т. к. воздухообмен обеспечивается за счет:
подъемной силы, пропорциональной, с одной стороны, разнице плотности между удаляемым и наружным воздухом, с другой стороны высоте шахты;
одновременного воздействия ветра на выходную часть вентиляционной шахты и на фасады здания; теплоизоляции воздуховода.

Дефлектор устанавливается вертикально у торцовой стены, противоположной воротам, где установлены приточные решетки. Теплоизоляция дефлектора снаружи обязательна, чтобы не скапливался конденсат. Жестяной воздуховод должен возвышаться над кровлей не меньше, чем 50 см. (жестяной воздуховод можно заменить асбестовой трубой).

В зависимости от времени года воздухообмен в гараже должен регулироваться утепленными шиберами. В теплое время все приточные и вытяжные отверстия должны быть открыты. С наступлением холодов сначала прикрывают жалюзи приточного устройства, затем вытяжку Надо стремиться к тому, чтобы помещение в любое время «дышало», что и является основным преимуществом данной системы вентиляции. Для исключения опрокидывания тяги в холодное время года необходимо соблюдать равенство площадей приточных и вытяжных устройств

Не стоит забывать, что вентиляция гаража в этом варианте (естественная вентиляция гаража) будет зависть от трех факторов:

Разность температур наружного и внутреннего воздуха. Внутренняя температура, в гараже, значительно выше наружной. Более тяжелый и плотный свежий воздух через приточные решетки снизу поступает самотеком и замещает собой менее плотный отработанный воздух.
Разность давления воздуха между двумя точками: точка притока(приточные решетки и точка вытяжка(вытяжные решетки). Для эффективной работы вентиляции гаража должен соблюдаться минимальный перепад 3 метра. (как показано на рисунке).
Давление ветра. Со стороны ветра всегда будет повышенное давление, а с подветренной стороны пониженное. Поэтому целесообразно приток воздуха распологать со стороны главного направления розы ветров.

Рис. 1. Естественная вентиляция гаража
А. Поперечный разрез гаража со смотровой ямой:
а — направление воздуха; б — обрешетка; в — яма.
Б. Продольное сечение гаража без смотровой ямы:
а — направление воздуха; б — вентиляционные отверстия в двери гаража;
в — вентиляционный короб

Минусом естественной вентиляции гаража как раз и является то, что ее эффективность зависит от переменных факторов, перечисленных выше. Логично, что при этих факторах (температура воздуха, направление ветра и сила ветра) естественная система вентиляции летом будет значительно хуже, поэтому в теплое время все приточные и вытяжные отверстия должны быть открыты.

Комбинированная вентиляция гаража. Представляет собой комбинацию механической вытяжной системы и естественной приточной системы и отличается от предыдущего варианта наличием вытяжного вентилятора, потребляющего достаточно мало электроэнергии (до 100 Вт).

Приточные решетки располагаются, как и в предыдущем варианте, в нижней части торцовой стены. Вытяжной вентилятор может быть или осевым (монтируется в стену) или крышным (монтируется на утепленный участок воздуховода, проходящий через кровлю крыши гаража).

Минусом системы является необходимость постоянной работы вытяжного вентилятора, хотя даже при выключенном вентиляторе такая система все-таки будет работать, но не так эффективно.

Частично эту проблему можно решить установкой недорого часового реле (или таймера), которое можно выставить на время отключения вентилятора (допустим 1 час) после того, как покинуто помещение.

Минусом такой системы вентиляции гаража является и то, что воздух поступает в помещение без предварительного подогрева в зимний период года. При низкой температуре наружного воздуха, это может привести к местному переохлаждению гаража. Также воздух, поступающий в гараж, не фильтруется от пыли.

Плюсом является относительная дешевизна, простота устройства, большая эффективность работы вентиляции гаража, чем в при естественной вентиляции, малое потребление электроэнергии.

Механическая система вентиляции.Механическая вентиляция гаража лишена всех недостатков, перечисленных в двух предыдущих вариантах. Приток воздуха и удаление воздуха осуществляется отдельными устройствами, приточной системой и вытяжной системой.

Приточная вентиляция. Приточная установка состоит из фильтра, вентилятора, электрокалорифера. По вентиляционному каналу поток воздуха поступает в приточную установку, где проходит его обработка (фильтрация и подгрев). Далее, по вентиляционному каналу воздух поступает к воздухрораспределителям. Как правило, применяется схема вентиляции «снизу-вверх», приточный воздух подается снизу. Это может быть и опуск воздуховода до уровня пола, и закладываение воздуховода при строительстве гаража в смотровую яму, с установленными приточными решетками на стенках ямы.

Вытяжная система. Вытяжная система может состоять, как и из одного осевого вентилятора, так и канального вентилятора с воздуховодом. Второй вариант с точки зрения равномерного воздухораспределения предпочтительней, но более трудоемкий и требующий большего пространства под потолком гаража.

Рассмотренные выше варианты вентиляции гаража относятся более к индивидуальным гаражам, чем к вентиляции комплекса гаражей.

Для вентиляции больших гаражей всегда рационально устанавливать приточно-вытяжную вентиляцию. В больших гаражах, в среднем, на один автомобиль требуется не менее 180 м3/ч воздуха. Так же остро стоит вопрос предельно допустимого содержания СО. Этот вопрос рассмотрен в статье Вентиляция автостоянок.

Описание системы

Все воздуховоды выполняются из жести. В подземных гаражах все воздуховоды обрабатываютя огнезадерживающим составом, на Украине, к примеру, «Фиброгейн». Можно использовать «Эндотерм», при отсутствии возражений пожарной инстанции. (для Украины).

Отработанный воздух из гаражей удаляется в верхней части помещения и в нижней в равных пропорциях снизу и сверху. Иногда, система комплектуется датчиками СО, при повышении концентрации газов выше нормы, система вентиляции переходит в повышенный режим.

Проблемы и решения вентиляции больших гаражей.

Невозможно подвести горячую воду, есть лимит по электроэнергии(кВт).

В таком случае для обеспечения вентиляции гаражей можно:

1. Использовать агрегаты на природном газу, дизеле, керосине или отработанном масле. Установка представляют собой «шкафный» стационарный обогреватель (оснащенный мощным, высоконапорным вентилятором), к которому присоединяется приточный воздуховод.
2. использовать приточно-вытяжные установки с пластинчатым рекуператором тепла. В корпус таких устройств вмонтированы приточный и вытяжной вентиляторы, электрический калорифер для нагрева свежего воздуха и фильтры. В пластинчатом рекуператоре тепло от проходящего через установку потока вытяжного воздуха передается воздуху приточному. Система позволяет существенно сэкономить эксплуатационные затраты (электроэнергию) по сравнению с прямоточной вентиляцией.

Если у Вас возникли вопросы, звоните — наши сотрудники проконсультируют Вас по телефону (044)223-73-87

Вентиляция и кондиционирование разных объектов: Вентиляция СТО и гаража

В гараже или на СТО, в мастерских постоянно происходит выхлоп из транспортных средств таких газов, как окись углерода (CO) и окись азота (NOх). Данные окиси являются очень опасными для человека. Обеспечение вентиляцией таких помещений является мерой необходимой, обязательной и важной.

Гаражи и мастерские с площадью более 50 м2 всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.
Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим

* на стоянке автомобилей кратность должна быть не менее 4 до 6
* на СТО или мастерских кратность может быть взята в пределах от 20 до 30

Приток воздуха в гараж может быть определен по следующей формуле
Q = n V (1)
где
Q = общая подача воздуха (м 3 / ч)
n = требуется смен воздуха в час (ч -1)
V = объем гаража (м 3 )
Содержание CO в воздухе

q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2 (1)
где

q = количество CO в воздухе (м 3 / ч)

с 1 = количество мест на стоянке (количество автомобилей) или в гараже

l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке
с 2 = количество автотранспортных средств, проезжающих через гараж

l 2 = средняя дистанция для автомобилей, проезжающих через гараж

а количество приточного воздуха Q:
Q = kq CO (2)
где

Q = необходимое количество свежего воздуха (м 3 / ч)

к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке

к = 2, если в гараже люди находятся небольшое количество времени

к = 4, если люди находятся постоянно — СТО, мастерские
Вентиляция гаража. Пример.
Определение количества приточного воздуха
Стоянка машин

Все это может быть определено как:

Необходимый воздухообмен в час

Q = 4*300 (м 3 / ч) = 1200 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину q CO
q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

а необходимый расход воздуха
Q = 2*220 (м 3 / ч) = 440 м 3 / ч воздуха

Необходимый минимальный воздухообмен

Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для СТО (смотрите выше) должна быть не менее 20-го воздухообмена в час, то получим следующее значение расхода воздуха
Q = 20 * 300 (м 3 / ч)= 6000 м 3 / ч

Содержание CO в воздухе
Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину выброса q CO
q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

А необходимый расход воздуха (коэффициент равен 4 — люди в помещении находятся постоянно)
Q = 4*220 (м 3 / ч) = = 880 м 3 / ч воздуха

Подача воздуха должна быть не менее 6000 м 3 / ч.
Типичное решение вентиляции для небольших гаражей

Вентиляция гаража небольшого не требует сложного расчета. Свежий воздух поступает через решетки в наружной стене. Загрязненный воздух удаляется через отверстия в полу и крыше через решетки с помощью вентилятора. Более подробно можете ознакомиться с вентиляцией индивидуальных гаражей в этой статье
Есть устоявшееся в народе мнение, что в «теплом гараже машины долго не живут».

Объясняется все просто. Чаще всего при строительстве отапливаемого гаража вентиляция не предусматривается, а устанавливаются отопительные радиаторы, на чём не экономят. Батареи нагревают воздух до комнатной, на первый взгляд, комфортной температуры. При заезде автомобиля в такой гараж, автомобиль завозит прилипшие к днищу снег, грязь, соль. Средства удаления влаги и дренажную систему в гараже не предусматривают. Внешняя влага, завезенная автомобилем, будет находится в гараже и составит 100% относительной влажности. Не стоит забывать об испарениях горячих масел, красок, окислителей и т.п. Также при работе двигателя выделяется угарный газ. Для окислительных процессов на кузове создаются идеальные условия.
Для обеспечения условий хранения автомобиля необходима вентиляция гаража, которая обеспечит поддержание идеальной влажности воздуха, удаления вредных веществ, требуемый воздухообмен. Не стоит забывать, что вентиляция гаража необходима и в отапливаемых и в неотапливаемых гаражах.
Рассмотрим нормативные документы, касающиеся вентиляции гаража.

Согласно СНиП 21-02-99 «Стоянки автомобилей» температура воздуха зимой в гараже должна быть около 5°С
СНиП 21-02-99
……………..
6.10 В отапливаемых автостоянках расчетную температуру воздуха в помещениях для хранения автомобилей следует принимать 5 °С………..

………………………
6.12 В автостоянках закрытого типа в помещениях для хранения автомобилей следует предусматривать приточно-вытяжную вентиляцию для разбавления и удаления вредных газовыделений по расчету ассимиляции………………….

Рассмотрим три варианта вентиляции гаража:

* естественная вентиляция гаража
* комбинированная вентиляция гаража (механическая вытяжная система, естественная приточная система)
* механическая вентиляция гаража

Естественная вентиляция гаража. Плюсом является дешевизна, простота и возможность создания ее без квалифицированной помощи, т.е. выполнить ее можно самостоятельно.
Со стороны ворот устанавливают переточные решетки, они будут выполнять роль притока. Представляют собой жалюзи, через которые приточный воздух будет попадать в гараж. Вентиляция гаража будет эффективной, если сечение приточной решетки будет в два-три раза больше, чем вытяжных.

Удаление воздуха будет происходить через дефлектор.

Дефлектор — вытяжное устройство, устанавливаемое на крыше в конце вытяжного воздуховода (шахты), которое подвоздействием ветра создает область пониженного давления в вытяжном воздуховоде для обеспечиния минимального расхода воздуха. Таким образом, расход отработанного воздуха всегда зависит от атмосферных условий. Эта система не требует применения никаких механических средств, т. к. воздухообмен обеспечивается за счет:

* подъемной силы, пропорциональной, с одной стороны, разнице плотности между удаляемым и наружным воздухом, с другой стороны высоте шахты;
* одновременного воздействия ветра на выходную часть вентиляционной шахты и на фасады здания; теплоизоляции воздуховода.

1. Разность температур наружного и внутреннего воздуха. Внутренняя температура, в гараже, значительно выше наружной. Более тяжелый и плотный свежий воздух через приточные решетки снизу поступает самотеком и замещает собой менее плотный отработанный воздух.
2. Разность давления воздуха между двумя точками: точка притока(приточные решетки и точка вытяжка(вытяжные решетки). Для эффективной работы вентиляции гаража должен соблюдаться минимальный перепад 3 метра. (как показано на рисунке).
3. Давление ветра. Со стороны ветра всегда будет повышенное давление, а с подветренной стороны пониженное. Поэтому целесообразно приток воздуха распологать со стороны главного направления розы ветров.Минусом естественной вентиляции гаража как раз и является то, что ее эффективность зависит от переменных факторов, перечисленных выше. Логично, что при этих факторах (температура воздуха, направление ветра и сила ветра) естественная система вентиляции летом будет значительно хуже, поэтому в теплое время все приточные и вытяжные отверстия должны быть открыты.

Комбинированная вентиляция гаража. Представляет собой комбинацию механической вытяжной системы и естественной приточной системы и отличается от предыдущего варианта наличием вытяжного вентилятора, потребляющего достаточно мало электроэнергии (до 100 Вт).

Механическая система вентиляции.Механическая вентиляция гаража лишена всех недостатков, перечисленных в двух предыдущих вариантах. Приток воздуха и удаление воздуха осуществляется отдельными устройствами, приточной системой и вытяжной системой.

Приточная вентиляция. Приточная установка состоит из фильтра, вентилятора, электрокалорифера. По вентиляционному каналу поток воздуха поступает в приточную установку, где проходит его обработка (фильтрация и подгрев). Далее, по вентиляционному каналу воздух поступает к воздухрораспределителям. Как правило, применяется схема вентиляции «снизу-вверх», приточный воздух подается снизу. Это может быть и опуск воздуховода до уровня пола, и закладываение воздуховода при строительстве гаража в смотровую яму, с установленными приточными решетками на стенках ямы.
Вытяжная система. Вытяжная система может состоять, как и из одного осевого вентилятора, так и канального вентилятора с воздуховодом. Второй вариант с точки зрения равномерного воздухораспределения предпочтительней, но более трудоемкий и требующий большего пространства под потолком гаража.

Рассмотренные выше варианты вентиляции гаража относятся более к индивидуальным гаражам, чем к вентиляции комплекса гаражей.
Для вентиляции больших гаражей всегда рационально устанавливать приточно-вытяжную вентиляцию. В больших гаражах, в среднем, на один автомобиль требуется не менее 180 м3/ч воздуха. Так же остро стоит вопрос предельно допустимого содержания СО. Этот вопрос рассмотрен в статье Вентиляция автостоянок.

>>>

также с форума

>>>

Рассчитывается при помощи технолога, и задания от него по количеству вредностей. Далее расчет на ассимиляцию вредностей до уровня ПДК рабочей зоны. ВСЁ.
Книгу порекомендую АВОКовскую — посмотрите на главной странице автор КВАШНИН что то типа Инвентаризация пром. выбросов

>>>

Как раз сейчас занимаюсь проектом СТО на 3-4 автомобиля (преимущественно грузовых).
Технолог выдал задание, в котором указаны вредности поступающие в помещение от работающих на тестирование двигателей и при въезде-выезде машин:
Заезд-выезд автомобилей: оксид углерода 0,033 г/сек; оксид азота 0,013 г/с.
Отсос от двигателя при проверке двигателя: аналогично.
По расчету наибольший расход воздуха получился по оксиду азота NO2 — 13400 м3/час. С таким расходом для моего здания получился 3-х кратный воздухообмен (если переводить на кратности). Причем эти 13400 кубов получились исходя из расчета на въезд-выезд автотранспорта. Если расчитывать только по газовыделениям при проверке двигателя, то там вообще получается 1-кратный воздухообмен, т.к. практически 90% вредностей уносится через шланг на улицу.

>>>

Есть СТО с шланговыми отсосами, считал по впредностям и очень большая цифра получилась по свинцу.
L=(m*60)/(Cпдк*0,001), м³/ч,
где m — расход каждого из вредного или взрывоопасного вещества, поступающего в воздух помещения по таблице 2.3 «Методики проведения инвентаризации выбросов загрязняющих веществ в атмосферу для автотранспортных предприятий»., г/мин;
Cпдк – предельно допустимая концентрация (ПДК) вредного вещества в воздухе согласно приложению 2 ГОСТ 12.1.005—88, мг/ м³
Cпдк (Свинец и его неорганические соединения (по свинцу) =0,01/0,005
m(Pb )= 0,009 г/мин,
И вот что получилось
L=(0.009*60)/(0.01*0.001)=54000 м³/ч,
Т.к. ч/з шланговый отсос прорывается 10% всей вредности, то получается 5400 м³/ч на 1 автомобиль (вот вам и 20 крат), для сравнения по СО получается 2100 м³/ч.
Что-то меня смущает эта цифра, поделитесь своими соображениями по этому поводу.

Комменты к этому
Что-то у Вас с цифирками не того… Или вредности выделяются 0,009г/ч или где то потерян нолик, но 5400 на автомобиль это круто. Сколько ни приходилось иметь дело с предприятиями по обслуживанию автомобилей, всегда для карбюраторных основная вредность была СО, а для дизельных NO.

>>>

Возможно технологи ошиблись в расчете вредностей? может нолик забыли в концентрации. Сколько делала СТО и для грузовых и для легковых авто, всегда самый большой воздухообмен был по СО, в редких случаях по NOx.

>>>

еще воопрос с форума

Здравствуйте!
Проконсультируйте, знающие вентиляцию автосервисов.
Я делаю прект вентиляции здания, в котором находится автосервис.
“Систему удаления отработанных газов” фирмы “AFA” проектирует другая контора.

1. Считать количество воздуха, как для гаражей или брать с коэффициентом, так как свободный пробег автомобиля меньше чем в гараже ( как сказал представитель фирмы, на выхлопную трубу автомобиля при въезде в сервис надевают шланг)?
2. Если расчет стандартный, то надо ли увеличивать вытяжку на прорыв газов в помещение от отсоса (по п.4.13 ВСН -10% отработанных газов прорываются в помещение)?
3.Нужно ли компенсировать вытяжку шланговыи отсосами?
4.Соблюдается ли для сервисов Lпр.=0,8Lвыт

>>>

У Вас должно быть технологическое задание, в котором должно быть указано количество вредностей, удаляемых шланговым отсосом. По ВСН01-89 берете величину проскока и считаете воздухообмен. Компенсировать вытяжку надо, т.к. ее производительность м.б. около 2000 кубов. Далее добавляете до одного крата. Приток действительно д.б. =0.8 Lвыт.
Вот так должно выглядеть нормальное технологическое задание на проектирование автосалона с автосервисом. Покажите своим Закам, пусть знают. Ну и + технологические чертежи с разрезами.

>>>

Такой еще вопрос:
Считаю количество воздуха по выделяющимся вредностям.

Для инжекторных автомобилей в выхлопе имеем следующие: оксид азота, диоксид серы, оксид углерода ,бензин.
Мне следует принять за основу расчета одно из веществ?

И вопрос по формуле расчета:
Согласно приложению Л СНиП 41-01-2003:

L=Lz+(m-Lwz(qwz-qin))/(q1-qin)
Lz — принимаю как произведение количества отсосов на нормативные данные ВСН по производительности каждого: 4х500
m- расход поступаемого вредного вещества, мг/ч, понятно
А как правильно задаться значениями qwz,q1 и qin — концентрации вредного или взрывоопасного вещества в воздухе, удаляемом соответственно из обслуживаемой или рабочей зоны помещения и за ее пределами, мг/м3 и в воздухе, подаваемом в помещении? Если воздух подается чистый, то qin=0? Ил ипринимать qin в расчете 30% ПДК как фоновую?

>>>

Lz — принимаю как произведение количества отсосов на нормативные данные ВСН по производительности каждого: 4х500

Указанная цифра — количество воздуха, удалямого местной вытяжной вентиляцией.

Расчет воздухообмена автосервиса необходимо вести на разбавление вредностей, выделяющихся при ремонте автомобилей — обработке резинотехнических изделий (вулканизация), механической обработки изделий и т.п.

>>>
Все вредности должны выдать технологи в технологическом задании. Если воспользуетесь поиском, то найдете подобные темы с формулами, расчетами и технологическими заданиями.

>>>

Берете ГОСТ12.1.005-88, смотрите там величины ПДК по вашим вредностям и L=(C*3600)/(Cпдк*0,001), где С — концентрация вредности в г/с например, а Спдк — это ПДК в мг/м3 и получаете м3/ч. Вроде ничего не перепутала с переводом единиц..

>>>

Это для притока или для вытяжки? а то просто не понятно, в нормах же написано что вытяжка должна быть на 20% больше притока…..

Мы разбавляем вредности притоком до ПДК. Соответственно для притока.

>>>>
т.е. местные отсосы удаляют выхлопные газы, а общая вытяжка — удаляет вредности, выделяющиеся при ремонте?

>>>
Воздухообмен берется наибольший, по самой вредной вредности, но не менее 1 крата.
Эффективность МО максимум 90%, а то и меньше. Следовательно, остальное попадает в помещение, это и разбавляем до ПДК, а не удаляем. Внимательно читайте ВСН01-89.

>>>>
Вопрос по теме.
Странная Белка , приходилось ли Вам, как опытному специалисту, считать воздухообмен в предприятиях по обслуживанию автомобилей на разбавление альдегидов?
Мне дали на проверку объект «Пожарное депо». Расчет ведется на разбавление СО,NO и на альдегиды. Естественно, что по альдегидам воздухообмен получается в 20 раз больше, чем по СО-(160м.куб/час или 3490) из за ПДК на альдегиды-0,5мг/м.куб.
В задании технологов ни слова про альдегиды. Единственно, где я нашла требования по расчету на альдегиды, это в МОССП 2.2.018-98 » Гигиенические требования к условиям труда при организации и проведении работ по обслуживанию автомобилей».
Что посоветуете?

Ответ
В задании технологов альдегидов нет, а их откуда-то взяли и посчитали? На каком основании тогда они определили их концентрацию? Я делала большие автосалоны с СТО, считала воздухообмены по всем вредностям, но по СО и иногда по NOх были самые большие воздухообмены. Альдегидов было очень мало и они не влияли на расчетный воздухообмен. Так что надо задать вопрос о несоответствии проекта и технологического задания на проектирование.

>>>
Незнайка, не надо самому коэффициенты придумывать. Объясняю последний 115-й раз по пунктам, и если еще хоть кто-нибудь задаст мне вопрос по автосервисам в личке, я тому целое дупло орехов напихаю!
1. берете технологию по вашему автосервису и смотрите, где и сколько вредностей у вас выделяется, и где и какие МО предусмотрены.
2. берете ВСН21-89 и внимательно и вдумчиво его читаете.
3. в зависимости от типа МО вычисляете процент вредностей, которые у вас попадут в рабочую зону
4. считаете воздухообмен по вредностям — это ваш минимальный приток.
5. вычисляете 1-кратный воздухообмен для вытяжки, и если он больше притока, то добавляете притока для баланса. баланс по воздуху должен быть всегда. это требование СНиП и лишняя нагрузка на отопление тоже нафик никому не нужна.
6. вычисляете (или берете из технологии) расходы воздуха, удаляемые МО, и компенсируете их притоком.
7. Подачу и удаление воздуха осуществляете согласно ВСН, в зависимости от типа помещения (верхняя-нижняя-рабочая зоны, смотровая яма).
8. всё.

Вентиляция СТО и гаража — методика упрощенного расчета расходов воздуха

Главная / СТАТЬИ / Вентиляция СТО и гаража — методика упрощенного расчета расходов воздуха

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим

на стоянке автомобилей кратность должна быть не менее 4 до 6
на СТО или мастерских кратность может быть взята в пределах от 20 до 30

Приток воздуха в гараж может быть определен по следующей формуле

Q = n V (1)

где

Q = общая подача воздуха (м ³ / ч)
n = требуется смен воздуха в час (ч ^-1)
V = объем гаража (м ³)

Содержание CO в воздухе

q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2 (1)

где

q = количество CO в воздухе (м 3 / ч)

с 1 = количество мест на стоянке (количество автомобилей) или в гараже

l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке

с 2 = количество автотранспортных средств, проезжающих через гараж

l 2 = средняя дистанция для автомобилей, проезжающих через гараж

а количество приточного воздуха Q:

Q = kq CO (2)где

Q = необходимое количество свежего воздуха (м 3 / ч)

к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке

к = 2, если в гараже люди находятся небольшое количество времени

к = 4, если люди находятся постоянно — СТО, мастерские

Вентиляция гаража. Пример.

Определение количества приточного воздуха

Стоянка машин

Все это может быть определено как:

Необходимый воздухообмен в час

Q = 4*300 (м 3 / ч) = 1200 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

а необходимый расход воздуха

Q = 2*220 (м 3 / ч) = 440 м 3 / ч воздуха

Ремонтная мастерская, СТО

Необходимый минимальный воздухообмен

Q = 20 * 300 (м 3 / ч)= 6000 м 3 / ч

Содержание CO в воздухе

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

А необходимый расход воздуха (коэффициент равен 4 — люди в помещении находятся постоянно)

Q = 4*220 (м 3 / ч) = = 880 м 3 / ч воздуха

Подача воздуха должна быть не менее 6000 м 3 / ч.

Типичное решение вентиляции для небольших гаражей

перевод с английского, источник http://www.engineeringtoolbox.com/

Взято http://ventportal.com

По вопросам расчета,подбора,монтажа систем вентиляции и кондиционирования Звоните тел. в г.Сургут 45-71-21

i-mikro.ru

Как обеспечить эффективную естественную вентиляцию гаража с подключением принудительной

Евгений приветствую.

Нужен совет специалиста. Имеется кирпичный гараж 3,7*6 высота потолка 2,3-2,7м., ж/б перекрытия, без ямы, деревянные полы, утеплённые ворота, грунт. воды высоко, гидроизоляция от земли не идеальна. По обоим сторонам ворот в стене на высоте 2м.,два вентиляционных отверстия 10 *15см.Изнутри гаража к ним приставил два вентилятора типа ELCO для подсоса свежего воздуха. В плиту крыши у дальней стены установлена асбестоцементная труба(Dвнутр.-98мм., Dнар.-116мм.) с возвышением над коньком прим.2м..Внутри «добрые люди» подсказали опустить её максимум до пола(10см.) По незнанию так и было сделано.К тому же сосед сбоку через гараж сделал пристройку сверху высотой 2,5-3м.от уровня крыш(аэродинамическая тень на мою трубу). В итоге имеем затхлый запах, высокую влажность(вода,снег с колёс) в сырую погоду и очаги коррозии на автомобиле.Поставлена задача сделать максимально эффективной естественную вентиляцию с возможностью подключения принудительной.

1.Достаточно ли будет сделать отверстие в вытяжной трубе (насверлить небольшие отверстия) (сумарная площадь?)) каким размером и на каком расстоянии от потолка? На мой взгляд так тяга будет лучше. 2.Банально обрезать трубу( расстояние от потолка?) 3.Как правильно подсоединить отвод,расчитать D патрубка,производительность вентилятора для принудительной вентиляции,чтобы не было обратной тяги при включении в1 и 2 варианте. 4.Можно ли обойтись без приточных отверстий 20-30см. от пола в воротах (передней стене) ,они есть,но не на том месте.

Тема думаю актуальна для многих автомобилистов.Заранее спасибо.

ventilationpro.ru

Вентиляция СТО и гаража — методика упрощенного расчета расхода воздуха | СанВентСнаб

sanvent.wmsite.ru

Вентиляция СТО и гаража — методика упрощенного расчета расходов воздуха

Главная / СТАТЬИ / Вентиляция СТО и гаража — методика упрощенного расчета расходов воздуха

Гаражи и мастерские с площадью более 50 м2 всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим

на стоянке автомобилей кратность должна быть не менее 4 до 6
на СТО или мастерских кратность может быть взята в пределах от 20 до 30

Приток воздуха в гараж может быть определен по следующей формуле

Q = n V (1)

где

Q = общая подача воздуха (м 3 / ч)n = требуется смен воздуха в час (ч -1)V = объем гаража (м 3 )

Содержание CO в воздухе

q CO = (20 + 0,1* l 1 )c 1 + 0.1 c 2* l 2 (1)

где

q = количество CO в воздухе (м 3 / ч)

с 1 = количество мест на стоянке (количество автомобилей) или в гараже

l 1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке

с 2 = количество автотранспортных средств, проезжающих через гараж

l 2 = средняя дистанция для автомобилей, проезжающих через гараж

а количество приточного воздуха Q:

Q = kq CO (2)где

Q = необходимое количество свежего воздуха (м 3 / ч)

к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке

к = 2, если в гараже люди находятся небольшое количество времени

к = 4, если люди находятся постоянно — СТО, мастерские

Вентиляция гаража. Пример.

Определение количества приточного воздуха

Стоянка машин

Все это может быть определено как:

Необходимый воздухообмен в час

Q = 4*300 (м 3 / ч) = 1200 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

а необходимый расход воздуха

Q = 2*220 (м 3 / ч) = 440 м 3 / ч воздуха

Ремонтная мастерская, СТО

Необходимый минимальный воздухообмен

Q = 20 * 300 (м 3 / ч)= 6000 м 3 / ч

Содержание CO в воздухе

Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину выброса q CO

q CO = (20 + 0,1* 20) 10 = 220 м 3 / ч CO

А необходимый расход воздуха (коэффициент равен 4 — люди в помещении находятся постоянно)

Q = 4*220 (м 3 / ч) = = 880 м 3 / ч воздуха

Подача воздуха должна быть не менее 6000 м 3 / ч.

Типичное решение вентиляции для небольших гаражей

перевод с английского, источник http://www.engineeringtoolbox.com/

Взято http://ventportal.com

По вопросам расчета,подбора,монтажа систем вентиляции и кондиционирования Звоните тел. в г.Сургут 45-71-21

Вентиляция СТО и гаража — методика упрощенного расчета расхода воздуха. В гараже или на СТО, в мастерских постоянно происходит выхлоп из транспортных средств таких газов, как окись углерода (CO) и окись азота (NOх). Данные окиси являются очень опасными для человека. Обеспечение вентиляцией таких помещений является мерой необходимой, обязательной и важной. Гаражи и мастерские с площадью более 50 м2 всегда должны быть оборудованы механической принудительной вентиляцией. Гаражи или мастерские с меньшей площадью могут быть оборудованы естественной вентиляцией с удалением отработанного воздуха через вытяжные каналы, площадь сечения этих каналов должна быть не меньше 0,2% от общей площади гаража или мастерской.

Необходимый воздухообмен в час

Минимальный воздухообмен может быть следующим: — на стоянке автомобилей кратность должна быть не менее 4 до 6. — на СТО или мастерских кратность может быть взята в пределах от 20 до 30. Приток воздуха в гараж может быть определен по следующей формуле:

Q = n х V, где

Q = общая подача воздуха, м3/ч;n = требуется смен воздуха в час;

V = объем гаража, м3.

Содержание CO в воздухе

q CO = (20 + 0,1 x L1 ) x C1 + 0.1 x C2 x L2, где

q = количество CO в воздухе, м3/ч;С1 = количество мест на стоянке (количество автомобилей) или в гараже, шт.;L1 = средняя дистанция, которую проезжают автомобили до места парковки в гараже или на стоянке, м;С2 = количество автотранспортных средств, проезжающих через гараж, шт.;L2 = средняя дистанция для автомобилей, проезжающих через гараж, м,а количество приточного воздуха Q:

Q = k х q CO, где

Q = необходимое количество свежего воздуха, м3/ч;к = коэффициент, учитывающий время нахождения людей в гараже или на стоянке: к = 2, если в гараже люди находятся небольшое количество времени, к = 4, если люди находятся постоянно — СТО, мастерские.

Вентиляция гаража. Пример.

Определение количества приточного воздуха. Стоянка машин. Необходимо определить подачу воздуха в помещение стоянки автомобилей со следующими данными: 10 машин, площадь 150 м2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам. Все это может быть определено как:

Необходимый воздухообмен в час. Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для стоянок автомобилей(смотрите выше) должна быть не менее 4-х воздухообмена в час, то получим следующее значение расхода воздуха: Q = 4 х 300 (м3/ч) = 1200 м3/ч.

Содержание CO в воздухе. Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину q CO: q CO = (20 + 0,1 х 20) х 10 = 220 м3/ч CO, а необходимый расход воздуха: Q = 2 х 220 (м3/ч) = 440 м3/ч воздуха.

Ремонтная мастерская, СТО. Необходимо определить расход приточного воздуха в помещении ремонтной мастерской (СТО) со следующим техническим заданием: количество машин 10, площадь помещения 150 м2, объем помещения 300 м2 и средняя дистанция, которую проезжают автомобили равна 20 метрам.

Необходимый минимальный воздухообмен. Если будем использовать требование соблюдения необходимой кратности воздухообмена в час, а кратность для СТО (смотрите выше) должна быть не менее 20-го воздухообмена в час, то получим следующее значение расхода воздуха: Q = 20 х 300 (м3/ч)= 6000 м3/ч.

Содержание CO в воздухе. Если будем считать необходимую подачу свежего воздуха по выбросам от машин оксида углерода, то получим следующую величину выброса q CO: q CO = (20 + 0,1 х 20) х 10 = 220 м3/ч CO, а необходимый расход воздуха (коэффициент равен 4 — люди в помещении находятся постоянно): Q = 4 х 220 (м3/ч) = 880 м3/ч воздуха. Подача воздуха должна быть не менее 6000 м 3 / ч.

Типичное решение вентиляции для небольших гаражей.

Вентиляция гаража небольшого не требует сложного расчета. Свежий воздух поступает через решетки в наружной стене. Загрязненный воздух удаляется через отверстия в полу и крыше через решетки с помощью вентилятора. Более подробно можете ознакомиться с вентиляцией индивидуальных гаражей можно в статье Вентиляция гаража.

В жилых зданиях, где предусмотрена в подвале стоянка автомобилей, может быть применена следующая схема вентиляции. Воздух, удаляемый из жилых помещений, полностью не выбрасывается в атмосферу. Часть воздуха смешивается со свежим наружным и подается в помещение подземной автостоянки, происходит так называемая рециркуляция. Таким образом экономятся эксплуатационные затраты на подогрев приточного воздуха в холодный период года.

По материалам сайта ventportal.com

Вентиляция гаража

Грамотно организованная система вентиляции для гаража позволяет обеспечить достаточный приток чистого воздуха, его правильную циркуляцию и распределение по всему помещению. Главные задачи гаражной вентиляции заключаются в формировании оптимального микроклимата для сохранности автотранспортного средства, автомобильных запчастей и резины, инструментов, а также продовольственных запасов и заготовок. Кроме того, вентиляционные коммуникации гаража способствуют удалению излишков влаги и отведению токсичных веществ и испарений.

Не стоит пренебрегать качественной организацией воздухообмена в гаражном помещении, ведь влага, сырость и застойный воздух оказывают разрушительное воздействие не только на металлические элементы машины и ее электронную «начинку», но и провоцируют появление грибковой плесени на деревянных и металлических элементах гаражной конструкции. Кроме того, эти факторы запускают и ускоряют процесс гниения и порчи запасов продовольствия.

Нельзя сбрасывать со счетов и формирование токсичной среды, которое отрицательно сказывается на здоровье владельца гаража, вызывая недомогание, головокружение и общий упадок сил. Даже если поначалу концентрация ядовитых паров от неполноценного вывода продуктов сгорания топлива и не будет ощущаться в полной мере, впоследствии эти негативные воздействия проявят себя.

Требования к организации системы вентиляции для гаража

Качественная организация вентиляционной системы, независимо от уровня ее сложности, поможет предупредить вышеперечисленные негативные последствия. В соответствии с требованиями, регламентированными в нормативном документе СНиП 21-02*99, все хозпостройки (в т.ч. гараж) оснащаются вентиляционными коммуникациями, наравне с жилыми помещениями.

Невзирая на вид технической/конструкционной сложности гаража, система вентиляции должна присутствовать в гаражном помещении, как с отоплением, так и без такового. В соответствии с нормативным регламентом, приточный объем чистых воздушных масс рекомендуемая периодичность полного суточного воздушного обмена должна варьироваться от 6 до 10 раз.

Пример:

Если размер вашего гаража, например длина = 6 м, ширина = 4 м и высота = 3 м, то объем воздуха в нем 6*4*3=72 м³

Для такого объема рассчитываем, например, 10-кратный воздухообмен в сутки, тогда кратность воздухообмена в час рассчитывается следующим образом:

72м³*10/ 24ч = 30 м³/ч

Таким образом, при выборе системы вентиляции и соответствующего оборудования необходимо ориентировать на данную цифру. Более подробные системы расчетов воздухообмена для различного типа помещений можно прочитать в соответствующей статье.

Одноэтажные постройки, равно как и двухэтажные гаражные помещения непременно оборудуются вентиляционной системой для обеспечения достаточного воздухообмена и обдува автотранспортного средства. В 2-ух этажной постройке, в которой присутствует мастерская на верхнем этаже и в строениях, оборудованных смотровой ямой абсолютно всем помещениям необходимо обеспечить равноценное вентилирование.

Обязательно нужно сделать независимую вентиляцию в гараже с подвалом, для обеспечения достаточной циркуляции потоков воздуха в изолированном помещении подвала, которая будет направлена на устранение неприятных ароматов и затхлости.

Вы можете бесплатно получить эскизный проект и стоимость вентиляции Вашего гаража

Перейти

Выбор системы вентиляции для гаража, требуемые расчеты

Разрабатывать конструкцию вентсистемы гаража необходимо на самом начальном этапе проектирования по причине того, что все функциональные отверстия в цоколе и стенах гаражного помещения желательно делать в период возведения несущих стен. Помимо этого, расчет вентиляции гаража требует учета этажности, предполагаемого количества транспортных средств, площади помещения и высоты потолков.

Именно на этом этапе определяют максимально выгодные и рациональные способы обустройства и выбирают вид вентсистемы для выполнения возложенных на нее задач.

Для обустройства гаражного помещения можно использовать такие виды вентиляции:

естественная система вентиляции, в основе которой лежат аэродинамические принципы и непринужденное движении воздуха;
комбинированная система вентиляции, сочетающая в себе принципы естественного воздухообмена и использование дополнительных механических устройств для принудительной вентиляции в гараже;
механическая вентиляционная система с использованием специальных механических устройств и установок для побуждения оттока и притока воздуха.

Целью каждой из вышеперечисленных схем работы является обеспечить циркулирование воздуха в помещении гаража. Каждая из этих систем справляется с этой задачей лучше или хуже, в этом мы сейчас попробуем разобраться.

Схема вентиляции гаража

Особенности естественной системы вентиляции для гаража

При естественном воздухообмене, циркулирование воздушных масс осуществляется за счет разницы температурных режимов внутри гаража и за его пределами. Чтобы обеспечить самопроизвольное движение воздушных потоков потребуется установка двух вентиляционных отверстий: приточного — для подачи чистого воздуха и вытяжного — для вывода отработанных воздушных масс.
Организация такого типа вентиляции производится при возведении несущих конструкций и заключается в монтаже труб с предварительно просчитанным диаметром.

Чтобы обеспечить правильный воздухообмен, нужно выполнить следующие правила:

Приточное отверстие располагают на отметке не ниже 10 сантиметров от уровня пола. Чтобы не допустить попадания пыли и мусора, воздуховод закрывают специальной сеткой. Чтобы избежать попадания снега зимой воздуховод с уличной стороны должен быть не ниже 30 сантиметров от поверхности грунта.
Отверстие под вытяжку монтируют в противоположном верхнем углу (по диагонали или просто максимально удаленно от притока по возможности), в 10 сантиметрах от верхнего перекрытия/линии пересечения кровли и стены. Трубу для отведения отработанного воздуха выводят над крышей на высоту 50 сантиметров и укрывают защитным «грибком».
Роль приточных отверстий также могут исполнять решетки, которые вмонтируют в ворота. Эффективный воздухообмен в таком случае возможен, если сечение решеток будет вдвое — втрое больше диаметра вытяжной трубы.
Ускорению процесса вывода загрязненных воздушных масс может поспособствовать дефлектор, вмонтированный в вытяжку. Благодаря ему происходит формирование зоны сниженного давления, отчего грязный воздух быстрее удаляется в отводящее отверстие. Чтобы не допустить образования конденсата на дефлекторе используют дополнительную теплоизоляцию.

*Совет: чтобы предотвратить «опрокидывание» тяги в холодное время года, нужно следить, чтобы площади вытяжных и приточных устройств были равны между собой. Кроме того можно самостоятельно регулировать воздухообмен при помощи утепленных шиберов. В сезон морозов следует последовательно закрывать сначала приточное, а затем и вытяжное отверстие.

Плюсом подобной системы вентиляции для гаража является ее дешевизна. В качестве недостатков можно отметить невозможность полноценно контролировать качество воздухообмена ввиду нестабильности погодных явлений (силу и направление воздуха, температуру, перепады давления).

Комбинированная (или механическая вытяжная) система вентиляции для гаража

Комбинированный тип вентилирования подразумевает оснащение естественной системы дополнительными механизированными устройствами, благодаря которым обеспечится независимость от погодных условий и принципов аэродинамики.

Принципиальное различие состоит лишь в том, что один из потоков остается естественным, а во втором (вытяжная система) устанавливают дополнительный вентилятор, чтобы стимулировать более быстрое удаление отработанного воздуха. Модификаций применяемых вентиляторов может быть несколько: канальные, крышными или накладными — в зависимости от поставленных задач и особенностей помещения. К относительным недостаткам можно отнести отсутствие фильтрации и подогрева воздушных масс, а также необходимость включения и отключения системы, но последнюю проблему можно решить установкой хорошего реле с таймером.

Механическая приточно-вытяжная система вентиляции для гаража

Принудительная вентиляция в гараже не имеет недостатков, поскольку позволяет досконально контролировать процесс воздухообмена и регулировать оптимальные микроклиматические показатели внутри помещения.

Только механическая система вентиляции может обеспечить качественную циркуляцию воздушных масс в смотровой яме и вентиляцию погреба в гараже (схема подбирается с учетом особенностей и технических параметров). Более того, такой тип вентиляции — единственно возможный вариант для гаражей подземного типа.

Для работы системы принудительного типа задействованы 2 модуля:

установка для приточной вентиляции в гараже, включающая в себя электронагреватель, вентиляторную установку, фильтры;
вытяжная установка, состоящая из одного канального вентустройства и 2-ух вентиляторов.

Воздух с улицы, поступая в приточный модуль, проходит процесс подогрева и очищения. После этого он проходит по каналу к устройствам, которые распределяют предварительно подготовленные воздушные массы. Грязный воздух, в свою очередь, отводится осевым вентилятором, либо удаляется благодаря канальному оборудованию с воздуховодом. В последнем варианте, для установки потребуется большее пространства под потолком и трудозатрат, но вы получите максимально равномерное распределение воздушных потоков.

Отлично зарекомендовала себя система вентиляция механического типа в виде моноблочной конструкции. Она представляет собой единый блок, в котором объединены устройства для притока, вытяжки и обработки воздуха. Чтобы добиться максимальной эффективности, моноблочные системы дополнительно оснащают пластинчатым рекуператором, который позволяет перенаправлять образованное в процессе работы тепло на нагрев вновь поступающих воздушных масс. Чаще всего используются приточно-вытяжные установки с рекуператором.

Подробнее о механической системе вентиляции.

Одним из основных преимуществ такого типа вентиляции является подогрев приточного воздуха до комнатной температуры, что позволяет поддерживать комфортные условия в помещении гаража круглый год.

Не пренебрегайте установкой качественной системы вентиляции для гаража, ведь именно от ее эффективной работы зависит сохранность вашего автотранспортного средства, сопутствующих инструментов, запасных деталей и в целом комфортных климатических условий. Экономия на таком важном аспекте может обернуться еще большими тратами на устранение последствий.

Получить бесплатную консультацию инженера по вентиляции гаража

Получить!

Вентиляция гаража своими руками — виды, схемы, правила обустройства

Правильная организация вентиляционной системы в гаражном строении определяется ее эффективностью. Чтобы качественно обустроить проветривание данного помещения, необходимо знать некоторые основы аэродинамики, расчет и мощность вытяжной, приточной систем, санитарно-гигиенические нормы, требования. Исходя из полученных данных станет вырисовываться вентиляция гаража схема. Ее качественная организация обеспечит нормализацию микроклиматической среды гаражного пространства.

Блок: 1/9 | Кол-во символов: 481
Источник: https://foundmaster.ru/ventilation/osnovnye-shemy-ventilyatsii-garazha.html

Разделы статьи

Нужна ли вентиляция в гараже

Несмотря на очевидный ответ, следует уточнить список задач, которые поможет решить соответствующая инженерная система:

Вместе с автомобилем в помещение поступает влага. Достаточно мощная вентиляция для гаража ускоряет ее удаление, препятствуя возникновению и развитию процессов коррозии.
Одновременно с потоком воздуха из атмосферы помещения удаляются выхлопные газы, иные неприятные и опасные для человека химические соединения.
Устраняются условия, благоприятные для накопления конденсата на мебели, инструментах, частях строительных конструкций.
В определенных погодных условиях приток свежего воздуха помогает поддерживать комфортные температурные условия.

Следует отметить, что наружу выбрасываются механические, химические и органические загрязнения. Это упрощает создание условий, подходящих для длительного хранения фруктов и других продуктов питания.

Разумное решение – пространство под гаражом часто используют для строительства многофункционального погребаПравильное устройство вентиляции в гараже продлевает срок службы (годности) инвентаря, мебели, иного оборудования и складских запасов

С учетом действенных защитных свойств, финансовые вложения в такую систему являются экономически целесообразными. При отсутствии негативных воздействий инструменты и другие дорогие изделия дольше сохраняют свои потребительские характеристики в безупречном состоянии. Дополнительным преимуществом является снижение расходов на поддержание хороших санитарно-гигиенических условий.

На типовой схеме вентиляции в гараже стрелками показаны пути перемещения воздуха

Спросить у специалиста

“Этот рисунок поясняет необходимость точного расчета. Автор этого проекта разделил систему на две части для обеспечения достаточной скорости обмена воздуха в отдельных помещениях. Сложнее получить хороший результат при использовании простейшей комбинации из одного приточного отверстия и вытяжного канала.”

Блок: 2/7 | Кол-во символов: 2032
Источник: https://seti.guru/ventilyatsiya-v-garazhe-svoimi-rukami-shema

Естественная или механическая

Прежде, чем устраивать монтажные работы по установке вентиляционного оборудования, необходимо определиться, какой тип проветривания оптимально подойдет для гаражного помещения. Это зависит от объема помещения, наличия подземных отделений (смотровая яма, овощное хранилище, подвал), вида производящихся работ, степень их опасности для здоровья автовладельца, частоты использования строения, его конструкции.

Перечисленные факторы определяют, какую вентсистему устанавливать: механическую или естественную. Каждая обладает своими преимуществами, совпадающими с определенным типом сооружения.

Плюсы естественного способа вентилирования:

минимальная стоимость исходных материалов;
стандартный набор инструментов;
легкость монтажа;
простота эксплуатации;
возможность усовершенствования.

Недостатки:

малоэффективна летом из-за незначительной разницы температур;
влияние погодных условий, направления ветра, времени года;
недостаточно производительности для удаления сильно загрязненного воздуха.

Преимущества механического вентилирования:

отсутствует подверженность влиянию атмосферных условий, силы, направления ветра;
возможность варьировать месторасположение вентиляционных проемов;
высокий показатель производительной мощности;
качественная нормализация температурно-влажностного показателя воздушной среды общегаражного пространства;
вариативность выбора механических средств принудительного побуждения воздухообмена.

Минусы:

более высокая стоимость;
необходимость подведения электрической проводки;
затраты на электроэнергию;
усложненный вариант установки вентиляционной системы;
уровень рабочего шума вентилятора.

Аэрацию целесообразно устанавливать внутри небольших гаражных строений, лишенных подземных отделений погреба, ямы осмотра (например, железный тип конструкции). Усложненная механическая схема оправдана на больших, объемных пространствах, где требуется высокая производительная мощность, кратность смены воздушных потоков.

Часто выбирают гибрид механической системы и аэрации – комбинированный способ проветривания, когда устанавливается только вытяжной вентилятор, удаляющий отработанный воздухопоток верхних слоев помещения. Нижние слои естественным образом заполняются свежим приточным потоком.

Блок: 2/9 | Кол-во символов: 2303
Источник: https://foundmaster.ru/ventilation/osnovnye-shemy-ventilyatsii-garazha.html

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.

Снаружи приточка выглядит практически незаметно

Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Устройство подобной вентиляции обойдется достаточно дорого

Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен только лишь в подвале нерационально. Обычно вместе с ним предусматривается и схема естественной вентиляции гаража своими руками. Дело в том, что скомбинировать их намного выгоднее и проще, чем делать отдельные контуры на эти помещения.

Отсутствие вентиляции приведет к постоянной сырости внутри помещения

Но, как уже упоминалось, не всегда естественный отток воздуха может справиться с отводом отработанных выхлопных газов из помещения. Многие автолюбители для этой цели держат в гараже гибкий толстый резиновый шланг, один конец которой одевается на выхлопную трубу, а второй выводится за пределы гаража. Конечно, подобным способом достигается максимальный отвод ядовитых газов наружу, но он не очень удобен по той причине, что появляется необходимость загонять автомобиль в гараж лишь в определенном положении, например, передом. Если же машина становится наоборот, то подобное приспособление уже невозможно подвести к выхлопной трубе. В этом случае необходимо устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если делать все правильно, то при подобной работе необходимы некоторые расчеты. Но чаще всего автомобилисты делают по-другому. Двигатель с вентилятором берется помощнее, там самым отпадает необходимость вычислений. И все же это тоже «палка о двух концах». Ведь в таком случае возникает проблема переплаты за электроэнергию, которая расходуется бесполезно.

Достаточно дорогое, но при этом эффективное устройство для подачи и нагрева воздуха

Имеет смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, каким образом их произвести и что для этого потребуется. По нормам СанПиН воздухообмен должен составлять 180 л/ч на каждые 10 м2. Причем это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны может показаться, что принудительная вентиляция имеет только лишь плюсы, однако это не совсем так. Есть у нее и свои недостатки:

Обратные клапаны в вытяжке заводского производства с электроприводом достаточно жесткие, а значит при отсутствии электроэнергии воздухообмен будет полностью перекрыт;
Дополнительная проводка создает опасность замыкания и самовозгорания, особенно при неправильном монтаже;
Как и любое электрооборудование, вытяжные двигатели требуют периодической ревизии и обслуживания.
Затраты на электроэнергию тоже стоить принять во внимание.

При правильном расчете вентиляции гаража с газами от автомобиля может справиться и естественная вентиляция, однако здесь есть небольшой нюанс.

Забор воздуха для вентиляции выглядит довольно эстетично

Важный совет! Если планируется устройство лишь естественной вентиляции, то не стоит делать вытяжную трубу большого диаметра и в одном месте. Лучше смонтировать несколько вытяжек в разных местах. Это обеспечит намного лучший воздухообмен.

И все же, если есть подозрение, что подобная схема не справится, существует вариант комбинации обоих типов, о чем сейчас и поговорим.

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае в помещении помимо естественной делается и принудительная подача либо отвод воздуха. Преимущество подобной схемы в том, что даже при отсутствии напряжения в сети, воздух будет свободно поступать в гараж или погреб и так же свободно удаляться. Однако, следует понимать, что зимой в таком помещении будет значительно холоднее, но и эта проблема решаема. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно с легкостью заглушить, открывая их только тогда, когда это необходимо.

Попробуем рассмотреть более подробно, каким образом можно устроить комбинированную вентиляцию своими руками при помощи небольшого фотоотчета.

Фото пример	Выполняемые действия
	Для начала имеет смысл составить примерную схему циркуляции воздуха в гараже и погребе или подвале. Сделать это можно на любой фанерке или листке бумаги – значения не имеет. Ее единственный смысл – помочь определиться со способом устройства
	Именно такими трубами из пластика, диаметром 110 мм наиболее удобно монтировать всю схему. На фото примере показана приточка воздуха из самого гаража в погреб или подвал. Дело в том, что делать его можно (и даже удобнее) в противоположном от ворот углу. При таком расположении воздух будет немного нагреваться, проходя через помещение, тем самым создавая более высокую температуру внизу. Особенно это актуально, если в погребе хранятся овощи
	А здесь показан вывод воздуха из подвала. Немного ниже объясним, каким образом все устроено внизу
	Сверху, над гаражом, на трубе обязательна подобная насадка – рефлектор. При этом указанные отверстия должны быть как можно шире. Имеет смысл даже расширить их при помощи дрели. Многие скажут, что таким образом холодный воздух при помощи ветра может пойти обратно, но это не так. Напротив, он поможет усилить поток на вытяжку
	В этом фото примере показано отверстие, на которое можно установить вентилятор, тем самым скомбинировав естественную и принудительную вытяжку. Зимой, когда в гараже нет автомобиля, его имеет смысл перекрыть
	Маркером (вдоль верхнего угла) отмечено место, куда в последствии будет установлена пластиковая труба вытяжки с отверстиями. Это позволит лучше удалять угарный газ из помещения при работе двигателя.
	Пенопласт здесь не позволяет образовываться конденсату, что достаточно важно. Именно в верхней точке он будет скапливаться, независимо от качества вытяжки
	Потолок погреба или подвала так же необходимо обшить пенопластом и основательно пропенить швы. Сейчас объясним назначение этих действий. Даже если потолок из бетона или кирпича, грунт, находящийся выше, будет холоднее, чем воздух в помещении. Таким образом это будет способствовать образованию конденсата не потолке, что повысит влажность в помещении. Ошибкой будет считать, что при этом вся влага будет скапливаться между потолком и пенопластом. Ведь при отсутствии там тепла (материал его туда просто не пропустит) исчезают условия образования конденсата
	Все же небольшая влажность в помещении нужна. Именно по этой причине нужно поставить хотя-бы литровую банку с водой в погребе. В нашем случае это ведро с водой и известью, что более практично
	Ну и напоследок нельзя не упомянуть о покрытии потолка гаража. Именно оно дополнит всю систему вентиляции, позволив ей работать более функционально.

Как становится понятно, схема вентиляции включает в себя не только устройство воздухообмена. Очень важны в этом деле и другие факторы, такие как утепление. Ну а для более полного понятия всей подобной работы, предлагаем просмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Блок: 3/7 | Кол-во символов: 8800
Источник: https://HouseChief.ru/ventilyaciya-v-garazhe-svoimi-rukami-skhema.html

Кратность воздухообмена в гараже – естественная, приточная и принудительная, а также их правильное устройство, нормы, расчет и схемы

Вентиляция СТО и гаража — методика упрощенного расчета

Содержание CO в воздухе

Вентиляция гаража. Пример.

Определение количества приточного воздуха

Стоянка машин

Ремонтная мастерская, СТО

Типичное решение вентиляции для небольших гаражей

Вентиляция гаража

Проблемы и решения вентиляции больших гаражей.

Вентиляция и кондиционирование разных объектов: Вентиляция СТО и гаража

Вентиляция СТО и гаража — методика упрощенного расчета расходов воздуха
