Виды мебельного крепежа и соединений: типы и назначение

Изготовление мебели заключается в нарезке листов ДСП, МДФ или фанеры на готовые детали согласно чертежу, обработке их и скреплении между собой.

Для разных вариантов соединения мебельных элементов, навешивания фурнитуры существует много разработанных и успешно применяемых систем крепежа.

Возможно Вам нужно:

Компании по производству метизов изготавливают их в основном из стали, медных и алюминиевых сплавов, дерева и пластика. Наиболее качественным и долговечным считается металлический крепеж с покрытием из никеля и хрома.

К бюджетным вариантам относят пластмассовые изделия. Их срок службы заметно меньше, однако они отличаются низкой ценой и используются в мебельных изделиях с небольшим заданным сроком эксплуатации.

Виды крепежной фурнитуры

Виды мебельного крепежа и соединений отличаются по технике применения и назначению:

  • шканты;
  • крепления болт-гайка;
  • саморезы;
  • конфирматы;
  • мебельные стяжки;
  • мебельные уголки;
  • полкодержатели.

Шкант

Шкант — это деревянный цилиндр толщиной 8-10 мм, длиной 35-50 мм с осевыми насечками (бороздками) на боковой поверхности. Торцы шкантов имеют фаски для быстрого и удобного совмещения с ответными отверстиями.

Крепление на шкантах считается одним из старейших способов соединения мебельных элементов, применявшихся в течение многих столетий. Сегодня его используют как для разъемных, так и неразъемных соединений, а также в качестве дюбелей для саморезов (не все мастера верят в надежность пластиковых дюбелей при навешивании тяжелых предметов на стену).

В разъемных соединениях шкантами позиционируют положение деталей, а притягивание и закрепление осуществляют другими видами крепежа. При выполнении этих работ

применяют кондуктор или высокоточную разметку, чтобы все шканты попали в предназначенные отверстия, точно фиксируя соединение мебельных элементов.

При неразъемном крепеже шканты перед сборкой покрывают клеем (ПВА, столярным, мездровым, костным гранулированным).

Последние три вида составов разогревают на водяной бане и наносят горячими. Так собирают деревянные табуреты и другую мебель.

Шканты изготавливают из твердых пород древесины. Бороздки нужны для размещения в них клея в неразборных соединениях.

Крепление болт-гайка

Это крепление отличается наибольшей прочностью. Разрушается лишь при разбивании мебели. Несмотря на то, что головки мебельных болтов изготавливают привлекательными, эстеты считают их элементами, несовершенными для высокого дизайна. По этой причине мебель нередко становится менее прочной из-за замены этого вида крепежа другим, видимым только изнутри.

Мебельный болт может выпускаться как с шестигранной гайкой, так и с цилиндрическим элементом («бочонком»), в боковой поверхности которого есть резьбовое отверстие. В этом случае в ДСП под «бочонок» сверлится глухое отверстие, в него закручивают болт при соединении под углом 90 º двух листовых деталей.

Саморез

Назначение мебельного крепежа этого вида — стягивание между собой корпусных элементов, крепление фурнитуры, установка уголков и других комплектующих. Саморезы относят к наиболее простым крепежным деталям. Они выпускаются в большом количестве вариантов исполнения по диаметру, длине, форме головки, поэтому служат во многих соединительных системах. Изготавливаются из прочных сортов стали с покрытием и могут закручиваться не только в древесину, ДСП и МДФ, но и в металлические тонкостенные детали. Некоторые виды имеют, подобно сверлу, нарезную головку перед резьбовой частью.

Использование саморезов имеет особенности. При вкручивании их в торец ДСП иногда требуется предварительная сверловка меньшим, чем размер резьбы, диаметром. В противном случае длинный саморез может расколоть пласть ДСП и ее придется ремонтировать.

Конфирмат

Это шуруп специальной конструкции с глубокой и крупной резьбой и широкой «потайной» шляпкой, в торце которой находится шестигранное углубление для торцового ключа. Тип крепления имеет широчайшее распространение в изготовлении мебели. Применяется в основном при стягивании двух перпендикулярно расположенных друг к другу листовых деталей корпуса, крепления несъемных полок, днищ, крышек шкафов.

Шляпка может быть накрыта пластиковой заглушкой под цвет ДСП, имеющей выступ, которым ее забивают в шестигранное отверстие конфирмата. Однако если заглушка установлена небрежно или ее задевают при эксплуатации, она нередко выпадает. Более надежными в этом плане являются круглые плоские наклейки под цвет ДСП.

Конфирмат можно закрутить только в специально подготовленное отверстие. Его делают сборным сверлом, в конструкции которого учитывается длина конфирмата, диаметры головки, резьбы, форма шляпки. Выпускаются в нескольких типоразмерах.

Основной диаметр головки конфирмата — 6 мм. Длина — 50-70 мм. Недостатком этого крепежа считается невозможность разборки мебели и повторной сборки. Хотя эта операция и допускается, лучше ее не делать из-за риска разрушения резьбы, нарезанной при первом закручивании.

Мебельные стяжки

Простейшей стяжкой, состоящей из полого цилиндра с внутренней резьбой и винта, вкручивающегося в нее, пользуются при соединении отдельных мебельных узлов в единую конструкцию, линию. При необходимости стяжку легко разобрать.

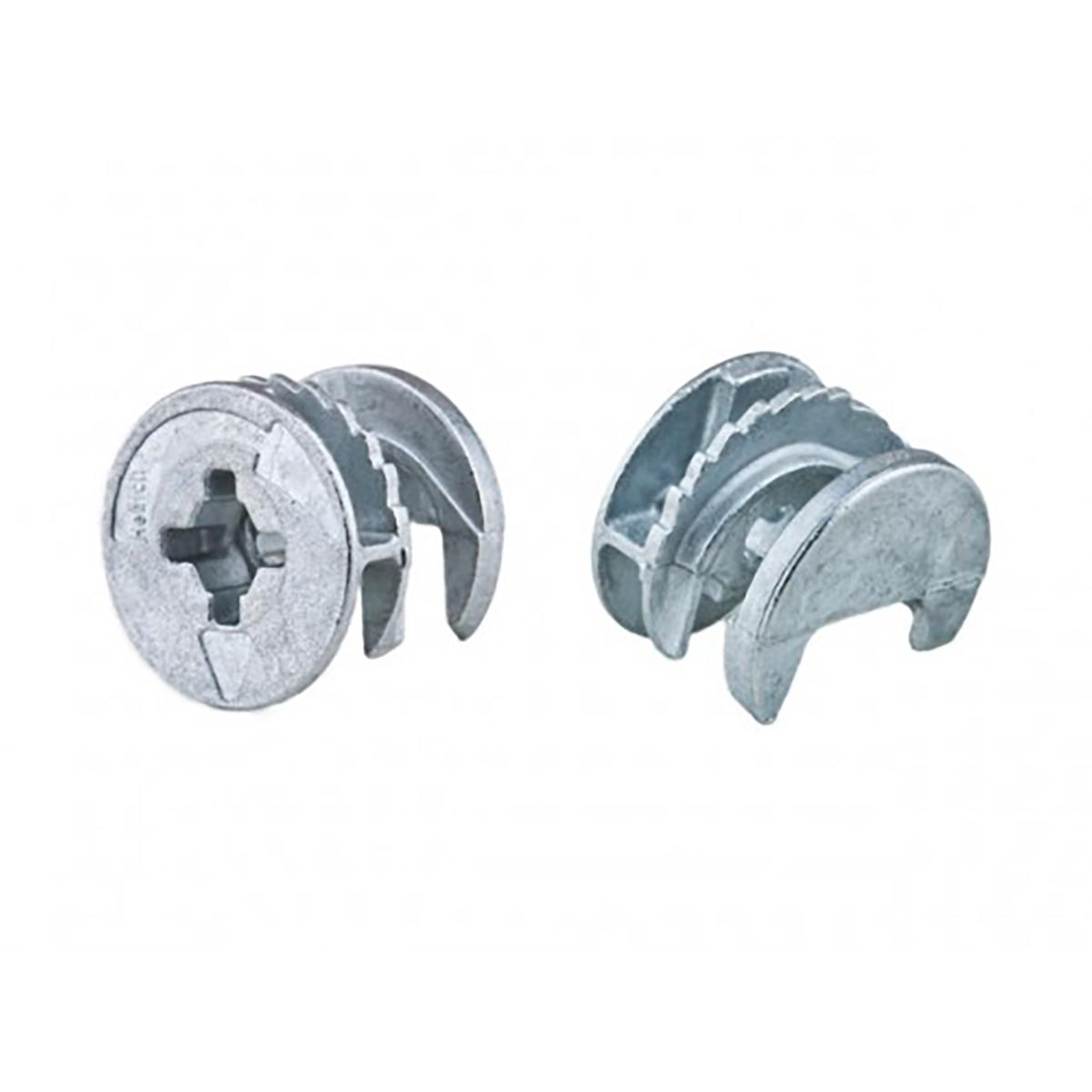

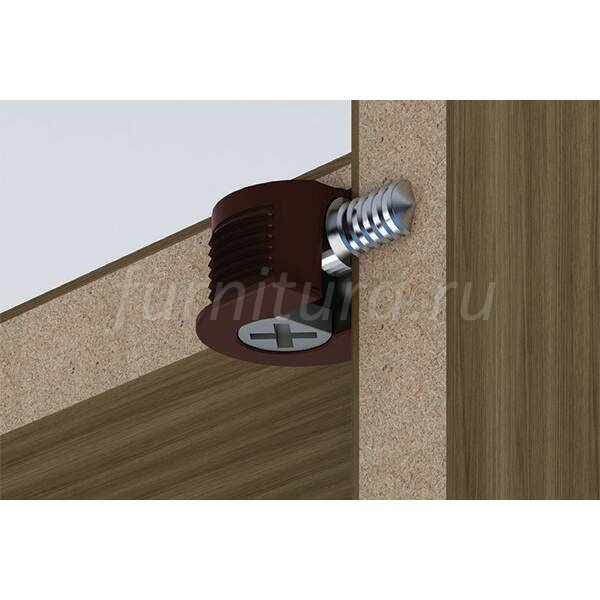

Другая популярная стяжная конструкция называется эксцентрической стяжкой. Она выполняет ту же функцию, что и конфирмат, — соединяет две перпендикулярно расположенные листовые детали. Однако, в отличие от конфирмата, такое крепление не видно с лицевой стороны. Именно поэтому оно стало популярным. Второе преимущество — его можно неоднократно разбирать и собирать без потери функциональных свойств.

Такое крепление называется минификсом и состоит из металлического стержня и цилиндрического корпуса с эксцентричным зажимом. Стержень вкручивают в одну деталь, корпус — во фрезерованное глухое отверстие другой детали, затем головку стержня вставляют в зажим корпуса и поворачивают отверткой эксцентрик до надежного прижима.

Недостатками стяжки является высокая цена и необходимость точного сверления и фрезеровки установочных мест, поэтому крепление применяют в основном на мебельных фабриках.

Мебельные уголки

Эта широко распространенная крепежная деталь бывает пластмассовой, стальной, с разными покрытиями, на два и четыре шурупа, цельной и разборной. Применяется для соединения под прямым углом различных деталей мебели между собой, в качестве опор на тяжело нагружаемых полках. Закрепляется саморезами с потайными головками.

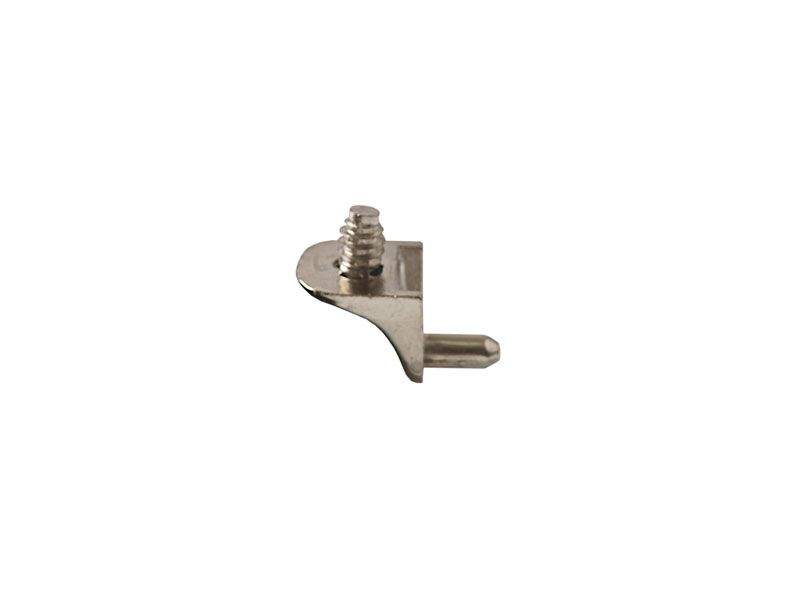

Полкодержатели

Элементы являются опорами полок. Изготавливаются из пластмассы и металла. Пластмассовые забивают под небольшим натягом в подготовленные глухие отверстия, хорошие металлические вставляют в полые цилиндры, установленные в глухие отверстия. Детали из металла служат намного дольше пластмассовых, которые имеют свойство обламываться через несколько лет.

Выбор крепления в зависимости от материала мебели

Болты с гайками, шканты, саморезы (вкручиваемые в листы ДСП под прямым углом) используют со всеми мебельными материалами. Саморезы нельзя применять для торцевого крепления в ДСП и МДФ. Вместо них стоит пользоваться конфирматами и эксцентриковыми стяжками. В деревянной мебели конфирматы, наоборот, не применяют, а пользуются саморезами и болтами с гайками разных видов. Вариативность применения объясняется различной твердостью материала — она выше у древесины, ниже у ДСП и МДФ.

Крепеж для мебели из ДСП

Содержимое статьи:

Мебельный крепеж для ДСП, краткий обзор

При соединении деталей из ламинированного ДСП в сборке корпусной мебели используются метизы – крепежная фурнитура. Как правило, она рассчитана на соединение вертикальных стоек и горизонтальных полок под углом 90 градусов. Мебельный крепеж для ДСП бывает разных видов. От его качества и особенностей установки зависит и вид самой мебели, эстетичность сборки, и долговечность.

  1. Виды мебельного крепежа для ДСП
  2. Шурупная стяжка на конфирматы (евровинты)
  3. Эксцентриковая стяжка для скрытого крепежа
  4. Скрытый крепеж ДСП на мебельные шканты
  5. Полкодержатели для полок в шкафах-купе
  6. Крепеж для ДСП и стекла
  7. Использование шурупов в сборке шкафов-купе
  8. Крепление ДСП к стене при установке шкафа-купе
  9. Нюансы расстановки крепежа при разметке деталей ДСП

Виды мебельного крепежа для ДСП

Условно мебельный крепеж ЛДСП при сборке шкафа-купе и других предметов обстановки можно разделить на два вида – скрытый и сквозной.

Как понятно из названия, в первом случае визуально соединения незаметны после сборки, а во втором – видны шляпки шурупной или винтовой стяжки.

Шурупная стяжка на конфирматы (евровинты)

Конфирматы – шуруп с большим шагом резьбы. Самый популярный мебельный крепеж для ДСП панелей между собой в сборке корпусов шкафа-купе толщиной 16-18 и 25мм. В первом случае, как правило, используются конфирматы 5х50, во втором – 7х70.

Для соединения деталей необходимо засверливаться специальным конфирматным сверлом. Оно обеспечивает нужное расширение до диаметра 7-8мм ближе к головке конфирмата с последующей зенковкой для утапливания шляпки с лицевой стороны ДСП в месте крепления.

Эксцентриковая стяжка для скрытого крепежа

Разновидностей эксцентриковой стяжки очень много, как и названий – эксцентрик, минификс, рафикс и т.д. Все они представляют собой сочетание стержня (шток, дюбель) и головки (муфта, эксцентрик, корпус) разной формы.

Для разных видов соединений могут использоваться специфические виды эксцентриковой стяжки, с угловым и двойным штоком.

Различают эксцентрики по виду шляпки – она может быть рассчитана на шестигранник, крестовую отвертку, а то и вовсе комплектоваться удобной защелкой, не требующей для сборки-разборки никакого ручного инструмента. Также различают эксцентриковую стяжку по форме и длине штока. Например, у рафиксов шток очень короткий, из-за этого сам эксцентрик устанавливается максимально близко к торцу полки.

Помимо очевидного преимущества перед конфирматами – возможности скрытого крепежа – эксцентрик позволяет многократно разбирать и собирать мебель при необходимости. При этом места крепления не разбалтываются и не теряют прочности со временем.

Из недостатков можно выделить только сложность установки для неопытного мастера. Эксцентриковая стяжка требует точного расчета для монтажа и понимания, как лучше сделать соединение. В некоторых случаях скрытый крепеж ДСП на эксцентрики сопровождается параллельной установкой мебельных шкантов для дополнительной фиксации детали.

Скрытый крепеж ДСП на мебельные шканты

Для соединения деталей из ЛДСП мебельные шканты используются крайне редко. Этот вид крепежа больше характерен при работе с мебельными щитами, фанерой и деревом, поскольку сопровождается склеиванием деталей и зажимом струбцинами. При монтаже шкафа-купе подобный способ крепления будет сильно замедлять процесс.

Но при сборке каких-то отдельных элементов с множеством перегородок мебельные шканты оказываются незаменимыми. Например, при ячеистых перегородках в выдвижных ящиках или многоуровневых открытых полках с соосными соединениями в качестве скрытого крепежа лучше и проще использовать мебельные шканты.

Полкодержатели для полок в шкафах-купе

Простейший полкодержатель представляет собой «бочонок», для установки которого требуется сделать несквозное отверстие диаметром 5мм с внутренней стороны боковины шкафа-купе.

В качестве полкодержателей используют и рафиксы – эксцентриковую стяжку с коротким штоком. Он обеспечивает дополнительную фиксацию полки, при этом ее также можно снять при необходимости.

Также можно сделать съемный крепеж полки ДСП на полкодержателях с фиксацией, которые устанавливаются по аналогии с «бочонками», но при этом имеют другую форму выступающей части.

Крепеж для ДСП и стекла

Обычно в конструкции шкафа-купе и дополнительных модулей стекло используется в качестве полок. В качестве крепежа стекла к боковинам из ДСП используются специальные полкодержатели с силиконовой «оберткой». Лучше всего, для дополнительной фиксации стеклянной полки приобрести полкодержатели с присоской. Для установки требуется сделать несквозное отверстие диаметром 5мм.

Если стекло крепится к ДСП только с одной стороны, то его устанавливают на специальные держатели с «обхватом», их называют «пеликаны», «туканы». Размер таких полкодержателей и конструкция подбирается по толщине стекла и глубине удерживаемой полки.

Использование шурупов в сборке шкафов-купе

Сами детали из ДСП редко соединяются между собой на обычные шурупы – в основном используются конфирматы. А вот для установки фурнитуры используют саморезы разного формата, в основном:

  • 3,5х16 и 4х16 для крепления направляющих выдвижных ящиков и других механизмов.
  • 4х20 для крепления к ДСП фланцев труб, декоративных ножек, подпятников и другой фурнитуры.
  • 4х30 для стяжки фасадов с корпусом ящика, притягивания к планкам крыши и козырька шкафа-купе.
  • Саморезы 3х16 или мелкие гвозди для крепления ДВП и ХДФ (задних стенок и донышек выдвижных ящиков).

Перед креплением мебельных комплектующих сначала на поверхности ДСП ставят разметку с помощью тонкого шила. Затем вкручивают саморезы шуруповертом. Для крепления длинных саморезов сквозь планки и передние части выдвижных ящиков предварительно засверливают сквозные отверстия в местах предполагаемой стяжки.

Крепление ДСП к стене при установке шкафа-купе

Встроенные шкафы купе нередко предполагают большие пролеты горизонтальных полок, которые нужно крепить не к боковинам из ДСП, а непосредственно к стенам. В качестве крепежа ДСП к стенам повсеместно используют пластиковые уголки «командор» в цвет, они имеют аккуратный и современный вид.

Если полка глубокая и длинная, то возможно потребуются консоли и менсолодержатели с большим плечом для исключения прогиба. Подобных полкодержателей в продаже очень много, есть возможность подобрать вариант подходящего размера и дизайна, а также скрытого крепежа.

Нюансы расстановки крепежа при разметке деталей ДСП

На этапе проектирования корпуса шкафа-купе стараются спланировать внутреннее наполнение таким образом, чтобы видимые боковины имели минимум сквозных отверстий. Ведь даже если заклеить шляпки конфирматов самоклеющимися заглушками, их будет видно и это несколько «удешевит» вид мебели. Это можно сделать несколькими способами:

  • Спроектировать по бокам шкафа-купе открытые ниши для установки штанг и пантографов под плечики с одеждой.
  • Крепить большую часть полок не жестко, а с помощью полкодержателей.
  • Использовать для жесткого крепления полок не конфирматы, а эксцентрики и шканты.

При предварительной разметке мест сверления под крепеж используют «систему 32», причем от края отступают одинаковое расстояние (например, 50мм). Это позволяет автоматизировать процесс предварительной присадки деталей для дальнейшей сборки и максимально исключить ошибки.

Крепеж мебельный

Муфта, L=15мм, М8, цинк BU05

Муфта, L=15мм, М8, цинк BU05

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 14 .56

Стяжка эксцентриковая FIRMAX D=15, H=11.5 мм, ДСП 16 мм, сталь оцинкованная

Стяжка эксцентриковая FIRMAX D=15, H=11.5 мм, ДСП 16 мм, сталь оцинкованная

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 .92

Стяжка для задних стенок, пластик, винт, коричневый FM 03

Стяжка для задних стенок, пластик, винт, коричневый FM 03

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 4 .03

Муфта M6, D=9,5 мм, L-13 мм, цинк BU01

Муфта M6, D=9,5 мм, L-13 мм, цинк BU01

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 8 .21

Шкант мебельный 8*30 мм, бук

Шкант мебельный 8*30 мм, бук

Норма отпуска: 5000 шт.

Стоимость за 5000 шт. : 3 150 .00

Уголок пластиковый 23х23 мм, темно-коричневый (№8)

Уголок пластиковый 23х23 мм, темно-коричневый (№8)

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 .46

Дюбель проходной двухсторонний (винт) для стяжки пд., L=12мм, М4, сталь, цинк. покр. TI09

Дюбель проходной двухсторонний (винт) для стяжки пд., L=12мм, М4, сталь, цинк. покр. TI09

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 15 .53

Евровинт 6,3*13, крест PZD2, сталь, оцинкованый FIRMAX

Евровинт 6,3*13, крест PZD2, сталь, оцинкованый FIRMAX

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 1 .45

Стяжка коническая D15 (для ДСП 16 мм), цинк BО32

Стяжка коническая D15 (для ДСП 16 мм), цинк BО32

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 16 . 63

Шуруп 4х20 мм с потайной головокой PZD, FIRMAX

Шуруп 4х20 мм с потайной головокой PZD, FIRMAX

Норма отпуска: 1000 шт.

Стоимость за 1000 шт. : 659 .80

Муфта M6, D=9,5 мм, L-10 мм, цинк BU36

Муфта M6, D=9,5 мм, L-10 мм, цинк BU36

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 10 .33

Стяжка межсекционная (винт), L=25мм, М6, сталь, цинковое покрытие VC06

Стяжка межсекционная (винт), L=25мм, М6, сталь, цинковое покрытие VC06

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 7 .75

Дюбель евровинт, D7.5×34 мм, сталь+пластик, цинковое покрытие, FIRMAX

Дюбель евровинт, D7.5×34 мм, сталь+пластик, цинковое покрытие, FIRMAX

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 .80

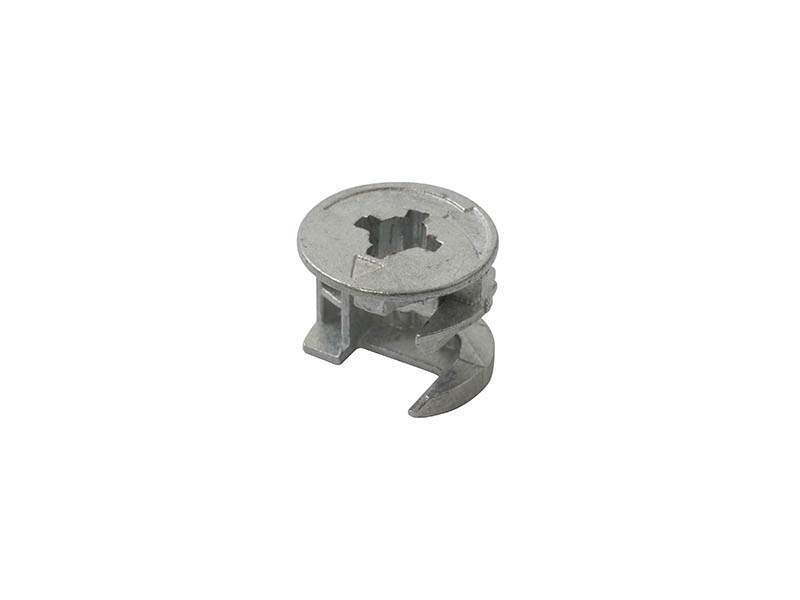

Эксцентрик Minifix 15, H=12мм, ДСП-16 мм

Эксцентрик Minifix 15, H=12мм, ДСП-16 мм

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 5 .39

Евровинт 6,3*10,5, крест PZD2, сталь, оцинкованный FIRMAX

Евровинт 6,3*10,5, крест PZD2, сталь, оцинкованный FIRMAX

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 0 .99

Уголок пластиковый 23х23 мм, серый (№14)

Уголок пластиковый 23х23 мм, серый (№14)

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 .46

Шуруп 4х16 мм с потайной головкой PZD, FIRMAX

Шуруп 4х16 мм с потайной головкой PZD, FIRMAX

Норма отпуска: 1000 шт.

Стоимость за 1000 шт. : 586 .30

Винт стяжка конический М6, L=8мм, сталь, цинковое покрытие GR06

Винт стяжка конический М6, L=8мм, сталь, цинковое покрытие GR06

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 4 .68

Уголок пластиковый 23х23 мм, черный (№2)

Уголок пластиковый 23х23 мм, черный (№2)

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 .46

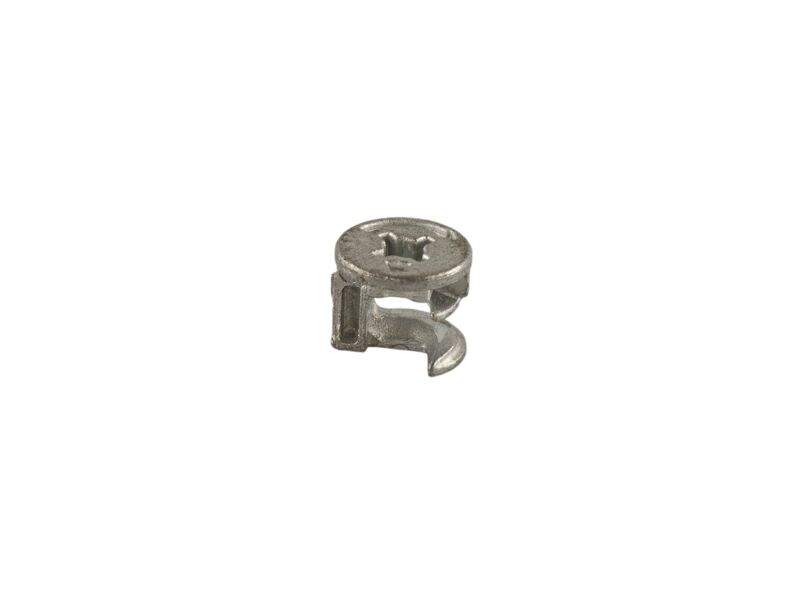

Эксцентрик Minifix 15, H-12.5, ДСП-16 мм EC02

Эксцентрик Minifix 15, H-12.5, ДСП-16 мм EC02

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 10 .16

Стяжка коническая, D=10мм, L=13мм, М6, сталь, цинковое покрытие BO04

Стяжка коническая, D=10мм, L=13мм, М6, сталь, цинковое покрытие BO04

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 12 .15

Уголок пластиковый 23х23 мм, Светло-серый (№13)

Уголок пластиковый 23х23 мм, Светло-серый (№13)

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 2 .46

Муфта М6 (в ленте 22шт.), D=11мм, L=11мм, пласт. BU18

Муфта М6 (в ленте 22шт.), D=11мм, L=11мм, пласт. BU18

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 3 .06

Эксцентрик Minifix 15, H-13,8 ДСП-18/20 мм EC03

Эксцентрик Minifix 15, H-13,8 ДСП-18/20 мм EC03

Норма отпуска: 1 шт.

Стоимость за 1 шт. : 12 .23

Мебельные крепежи делятся на скрытые и наружные. Любой вид должен быть надежным. Для правильного выбора рассмотрим основные типы, их производителей и преимущества.

Используется для стягивания деталей и является скрытым видом мебельных крепежей. Плюсы: он не заметен с лицевой стороны мебели, имеет высокое качество. C помощью минификс можно организовать монтаж самостоятельно. Надежностью отличается продукция компании Firmax.

Крепежный элемент имеет головку в виде скрытого шестигранника. Используется как стяжка для плит в мебели. Конфирмат – это отличная фурнитура для шкафов, так как металл отличается прочностью, а цена — доступная. Процесс монтажа не требует оборудования и усилий. Отличное качество предоставляет также компания Firmax. Для конфирмата важно правильно определить заглушки под цвет мебели.

Изготовляются из таких материалов: стекло, ДСП, металл, пластик. Востребованное и дешевое сырье – ДСП. Полкодержатель имеет фиксирующие свойства, выполняет функцию стяжки. Металлические изделия — прочные, а пластиковые – доступные, но менее надежны. Кухонная фурнитура обязательно имеет полкодержатели, так как они предотвращают их опрокидывание и соскальзывание.

Сборка мебели предусматривает применение различных мебельных крепежей, делающих сборку простой, а эксплуатацию мебели долговечной и надежной. Также внимательно нужно выбирать материалы для сборки ящиков. Поэтому обязательно стоит посетить категорию «Направляющие для ящиков».

Мебельные крепежи и их применение

Мебельные крепежи

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Мебельный шкант

Этот тип крепления в современной мебельной промышленности редко используется как самостоятельный. Его в основном применяют только для придания жесткости совместно с эксцентриковыми стяжками.

УНИКАЛЬНЫЕ КУХНИ НА ЗАКАЗ

Главная его функция в большинстве случаев построения мебели – препятствование смещению панелей относительно друг друга и придание дополнительной жесткости креплению.

Используется обычно совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Мастера и столярные мастерские, работающие с деревом, используют мебельный шкант как основной крепежный элемент. В таком случае детали мебели соединяют на шканты, которые приклеивают к деталям с помощью клея ПВА. В таком случае совместно с ПВА использование каких-либо иных стяжек уже не имеет смысла.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка. Такой комплект используется для крепления торца одной панели к пласти другой. Например, для крепления полки к боковой панели или спинки кровати к царгам.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки. Новички могут столкнуться с такой проблемой, как неточное совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так-то просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения.

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей из ДСП (25 мм, 38 мм) и сборки рамочных фасадов на стяжках.

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия. Одно – для штока, которое вкручивается в пласт панели. Второе для винта конической стяжки.Недостатком этого вида крепежа является небольшой ход стягивания. При больших нагрузках со временем могут расшататься отверстия под винт штока. Тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления. Из недостатков – он виден и выглядит не эстетично. Но это основной вид крепления во встроенной мебели.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия – в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом. В кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранную на евровинтах, нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день видов крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификс). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается сам эксцентрик, а затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе с деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг друга.

Мебель, собранную на этой стяжке, можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм. Более распространенным является эксцентрик диаметром 15 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки в случае самопроизвольного поворота эксцентрика.

Чтобы избежать этого некоторые производители фурнитуры предусмотрели зазубрины, направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней – металлическая стяжки, описанные выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.Для горизонтальных деталей (полок) удобней использовать эксцентрики, которые позволяют помещать горизонтальные детали в уже собранный мебельный короб. Принцип действия у них такой же как и у ранее описанной эксцентриковой стяжки.

Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Многократный демонтаж и монтаж мебели на подобный крепеж не приводит к износу соединений.

Мебельный крепеж: основные виды и назначение

Мебельный крепеж: основные виды и назначение

Изготовление мебели заключается в нарезке листов ДСП, МДФ или фанеры на готовые детали согласно чертежу, обработке их и скреплении между собой.

Для разных вариантов соединения мебельных элементов, навешивания фурнитуры существует много разработанных и успешно применяемых систем крепежа.

Возможно Вам нужно:

Стяжка шурупная оцинкованная 7,0х50 HEX

Стяжка межсекционная 5х27мм никель

Болт мебельный DIN 603 оцинкованный 6х60

Компании по производству метизов изготавливают их в основном из стали, медных и алюминиевых сплавов, дерева и пластика. Наиболее качественным и долговечным считается металлический крепеж с покрытием из никеля и хрома.

К бюджетным вариантам относят пластмассовые изделия. Их срок службы заметно меньше, однако они отличаются низкой ценой и используются в мебельных изделиях с небольшим заданным сроком эксплуатации.

Виды крепежной фурнитуры

Виды мебельного крепежа и соединений отличаются по технике применения и назначению:

  • шканты;
  • крепления болт-гайка;
  • саморезы;
  • конфирматы;
  • мебельные стяжки;
  • мебельные уголки;
  • полкодержатели.

Шкант

Шкант — это деревянный цилиндр толщиной 8-10 мм, длиной 35-50 мм с осевыми насечками (бороздками) на боковой поверхности. Торцы шкантов имеют фаски для быстрого и удобного совмещения с ответными отверстиями.

Крепление на шкантах считается одним из старейших способов соединения мебельных элементов, применявшихся в течение многих столетий. Сегодня его используют как для разъемных, так и неразъемных соединений, а также в качестве дюбелей для саморезов (не все мастера верят в надежность пластиковых дюбелей при навешивании тяжелых предметов на стену).

В разъемных соединениях шкантами позиционируют положение деталей, а притягивание и закрепление осуществляют другими видами крепежа. При выполнении этих работ

применяют кондуктор или высокоточную разметку, чтобы все шканты попали в предназначенные отверстия, точно фиксируя соединение мебельных элементов.

При неразъемном крепеже шканты перед сборкой покрывают клеем (ПВА, столярным, мездровым, костным гранулированным). Последние три вида составов разогревают на водяной бане и наносят горячими. Так собирают деревянные табуреты и другую мебель.

Шканты изготавливают из твердых пород древесины. Бороздки нужны для размещения в них клея в неразборных соединениях.

Крепление болт-гайка

Это крепление отличается наибольшей прочностью. Разрушается лишь при разбивании мебели. Несмотря на то, что головки мебельных болтов изготавливают привлекательными, эстеты считают их элементами, несовершенными для высокого дизайна. По этой причине мебель нередко становится менее прочной из-за замены этого вида крепежа другим, видимым только изнутри.

Мебельный болт может выпускаться как с шестигранной гайкой, так и с цилиндрическим элементом («бочонком»), в боковой поверхности которого есть резьбовое отверстие. В этом случае в ДСП под «бочонок» сверлится глухое отверстие, в него закручивают болт при соединении под углом 90 º двух листовых деталей.

Саморез

Назначение мебельного крепежа этого вида — стягивание между собой корпусных элементов, крепление фурнитуры, установка уголков и других комплектующих. Саморезы относят к наиболее простым крепежным деталям. Они выпускаются в большом количестве вариантов исполнения по диаметру, длине, форме головки, поэтому служат во многих соединительных системах. Изготавливаются из прочных сортов стали с покрытием и могут закручиваться не только в древесину, ДСП и МДФ, но и в металлические тонкостенные детали. Некоторые виды имеют, подобно сверлу, нарезную головку перед резьбовой частью.

Использование саморезов имеет особенности. При вкручивании их в торец ДСП иногда требуется предварительная сверловка меньшим, чем размер резьбы, диаметром. В противном случае длинный саморез может расколоть пласть ДСП и ее придется ремонтировать.

Конфирмат

Это шуруп специальной конструкции с глубокой и крупной резьбой и широкой «потайной» шляпкой, в торце которой находится шестигранное углубление для торцового ключа. Тип крепления имеет широчайшее распространение в изготовлении мебели. Применяется в основном при стягивании двух перпендикулярно расположенных друг к другу листовых деталей корпуса, крепления несъемных полок, днищ, крышек шкафов.

Шляпка может быть накрыта пластиковой заглушкой под цвет ДСП, имеющей выступ, которым ее забивают в шестигранное отверстие конфирмата. Однако если заглушка установлена небрежно или ее задевают при эксплуатации, она нередко выпадает. Более надежными в этом плане являются круглые плоские наклейки под цвет ДСП.

Конфирмат можно закрутить только в специально подготовленное отверстие. Его делают сборным сверлом, в конструкции которого учитывается длина конфирмата, диаметры головки, резьбы, форма шляпки. Выпускаются в нескольких типоразмерах.

Основной диаметр головки конфирмата — 6 мм. Длина — 50-70 мм. Недостатком этого крепежа считается невозможность разборки мебели и повторной сборки. Хотя эта операция и допускается, лучше ее не делать из-за риска разрушения резьбы, нарезанной при первом закручивании.

Мебельные стяжки

Простейшей стяжкой, состоящей из полого цилиндра с внутренней резьбой и винта, вкручивающегося в нее, пользуются при соединении отдельных мебельных узлов в единую конструкцию, линию. При необходимости стяжку легко разобрать.

Другая популярная стяжная конструкция называется эксцентрической стяжкой. Она выполняет ту же функцию, что и конфирмат, — соединяет две перпендикулярно расположенные листовые детали. Однако, в отличие от конфирмата, такое крепление не видно с лицевой стороны. Именно поэтому оно стало популярным. Второе преимущество — его можно неоднократно разбирать и собирать без потери функциональных свойств.

Такое крепление называется минификсом и состоит из металлического стержня и цилиндрического корпуса с эксцентричным зажимом. Стержень вкручивают в одну деталь, корпус — во фрезерованное глухое отверстие другой детали, затем головку стержня вставляют в зажим корпуса и поворачивают отверткой эксцентрик до надежного прижима.

Недостатками стяжки является высокая цена и необходимость точного сверления и фрезеровки установочных мест, поэтому крепление применяют в основном на мебельных фабриках.

Мебельные уголки

Эта широко распространенная крепежная деталь бывает пластмассовой, стальной, с разными покрытиями, на два и четыре шурупа, цельной и разборной. Применяется для соединения под прямым углом различных деталей мебели между собой, в качестве опор на тяжело нагружаемых полках. Закрепляется саморезами с потайными головками.

Полкодержатели

Элементы являются опорами полок. Изготавливаются из пластмассы и металла. Пластмассовые забивают под небольшим натягом в подготовленные глухие отверстия, хорошие металлические вставляют в полые цилиндры, установленные в глухие отверстия. Детали из металла служат намного дольше пластмассовых, которые имеют свойство обламываться через несколько лет.

Выбор крепления в зависимости от материала мебели

Болты с гайками, шканты, саморезы (вкручиваемые в листы ДСП под прямым углом) используют со всеми мебельными материалами. Саморезы нельзя применять для торцевого крепления в ДСП и МДФ. Вместо них стоит пользоваться конфирматами и эксцентриковыми стяжками. В деревянной мебели конфирматы, наоборот, не применяют, а пользуются саморезами и болтами с гайками разных видов. Вариативность применения объясняется различной твердостью материала — она выше у древесины, ниже у ДСП и МДФ.

Особенности мебельных крепежей и какие варианты существуют

Чтобы качественно собрать и установить элементы интерьера применяется мебельный крепеж. В зависимости от места фиксации и способа соединения, существует несколько разновидностей. Данные элементы позволяют не только облегчить процедуру сборки и установки, но и будут незаметными после завершения процесса.

  1. Разновидности
  2. Мебельный уголок
  3. Конфирмат
  4. Шкант
  5. Стяжки
  6. Полкодержатели
  7. Болт-гайка
  8. Типы, в зависимости от материала, к которому крепится
  9. Видео

Разновидности

Конструкция и вид крепежа будет зависеть от предназначения мебели, на которой он фиксируется. Элементы могут скреплять изделие внутри, создавая его каркас, а также крепить основание мебели к стене или полу. Сегодня применяют такие виды крепежа:

  • Мебельный уголок;
  • Конфирмат;
  • Шкант;
  • Стяжки;
  • Полкодержатели;
  • Болт-гайка.

Каждый из указанных видов обладает своими характеристиками и особенностями, отличающими их друг от друга. Чтобы узнать, какой элемент необходим для сборки мебели, рекомендуется подробно рассмотреть достоинства и недостатки каждой категории.

Мебельный уголок

Такой элемент относится к простому и устаревшему типу крепежа для мебели. Казалось бы, если деталь устарела, то зачем о ней рассказывать? Все просто – такой уголок пригодится для начинающих сборщиков. Он также станет помощником в самостоятельном проектировании мебельных изделий и последующей сборке. К тому же, для его монтажа не требуется никакого специального оборудования или навыков. Согласно материалу производства выделяют 2 типа мебельных уголков:

  1. Пластмассовый – крепится с помощью саморезов, имеет более миниатюрный вид и сравнительно легкий вес. Такой уголок удобно использовать для стяжки легких мебельных щитов или для поддержки мебельных деталей;
  2. Металлический – имеет ребра жесткости и выпускается под углом 90 градусов. Чтобы зафиксировать деталь, применяют пластмассовые или металлические винты и муфты. На одной стороне уголка расположены отверстия, на противоположном – пазы.

Такие крепежные элементы используют для стяжки крыши или дна шкафа купе с его стенками или при сборке корпусной кухонной мебели. Пластмассовые варианты оснащены специальной заглушкой, которая придает изделию законченный вид. Металлические считаются доступными в цене и очень прочными. Из минусов крепления можно выделить постепенное расшатывание поверхностей, закрепленных с помощью уголков, а также непривлекательный внешний вид.

Пластмассовый Металлический

Конфирмат

Таким названием принято именовать обычные шурупы для мебели. По-другому их называют еврошурупами, а также евровинтами. Крепеж легок в установке и не требует точности, для его фиксации необходим шуруповерт или дрель. В шляпке шурупа расположено отверстие под шестигранный ключ, который также необходим для работы.

Чтобы установить данную деталь, необходимо просверлить два отверстия: одно в торце детали, а другое в элементе, который будет прикрепляться. Простота сборки мебели с помощью конфирмата позволяет мебельщику уже на месте производить сверление отверстий. Для завершения работы требуется минимум времени. Можно максимально упростить процесс, если для монтажа использовать специальное сверло для конфирмата. Однако многие мебельщики утверждают, что со временем данное приспособление расшатывается, а фрезы забиваются деревянной стружкой. Поэтому для частого применения используют стандартные сверла.

Самым популярным и используемым конфирматом считается размер 7х50 мм. Ниже представлены плюсы и минусы применения данного крепежа.

Достоинства Недостатки
Простая установка, не требующая специального оборудования. Шляпку конфирмата будет видно, если ее не закрыть заглушкой в цвет мебели.
Крепеж обеспечивает отличную стяжку деталей между собой. Крепеж нарезает резьбу в материале ДСП и может его деформировать.
Способен выдержать повышенные нагрузки. Мебель, скрепленную с помощью конфирмата, нельзя собрать и разобрать более 3 раз.
При желании деталь можно поправить, используя киянку.

Исходя из указанной информации, стоит отметить, что данные мебельные крепления удобные и надежные. Но если можно ими воспользоваться, то лучше отдать предпочтение эксцентриковой стяжке.

Шкант

Скрытые виды крепления – это особенность мебели, собранной с помощью шкантов. Это небольшой деревянный цилиндр, его размеры часто равны 35х8 мм. Первая цифра показывает высоту элемента, а вторая говорит о диаметре крепежа. Суть крепления с помощью шкантов состоит в следующем:

  • В каждой из двух деталей просверливаются отверстия;
  • Отверстия должны быть соосными – то есть совпадать в местоположении оси;
  • В одно отверстие вставляется шкант, который заходит вглубь лишь наполовину;
  • На выступающий из мебельной детали шкан, насаживается вторая мебельная деталь – так происходит их стяжка.

Чтобы соединение обладало повышенной прочностью, в отверстие обрабатывают клеем ПВА, который дополнительно фиксирует шканты и делает их неподвижными. Большой плюс данного вида мебельного крепежа в том, что он остается невидимым: его нельзя заметить снаружи или изнутри. Шкантовое соединение обладает некоторыми недостатками: оно делается один раз, поэтому разобрать такую мебель без повреждения крайне сложно. Второй минус – требуется точное сверление отверстий для идеальной подгонки двух составляющих. Такой нюанс порождает необходимость применения специальных устройств.

Приспособления для установки шкантов называются кондуктора. Они бывают заводскими или самодельными. Первые считаются лучшими по качеству, однако вторые можно изготовить самостоятельно.

Стяжки

На сегодняшний день существует две основные разновидности мебельной стяжки – эксцентриковая и межсекционная. Необходимо рассмотреть подробнее каждый из указанных типов отдельно:

  1. Эксцентриковая стяжка – данный элемент применяется только в условиях заводской сборки мебели. Чтобы его посадить на мебельный щит необходимо воспользоваться устройством для просверливания точного отверстия. Главный плюс такого крепежа – возможность остаться невидимым, тогда мебель приобретает аккуратный и привлекательный внешний вид. Еще одно преимущество, по сравнению с конфирматами – такие мебельные крепежи позволяют несколько раз собирать и разбирать мебель без потери жесткости. Кроме того, с помощью эксцентриковой стяжки возможно скрепить детали под углом;

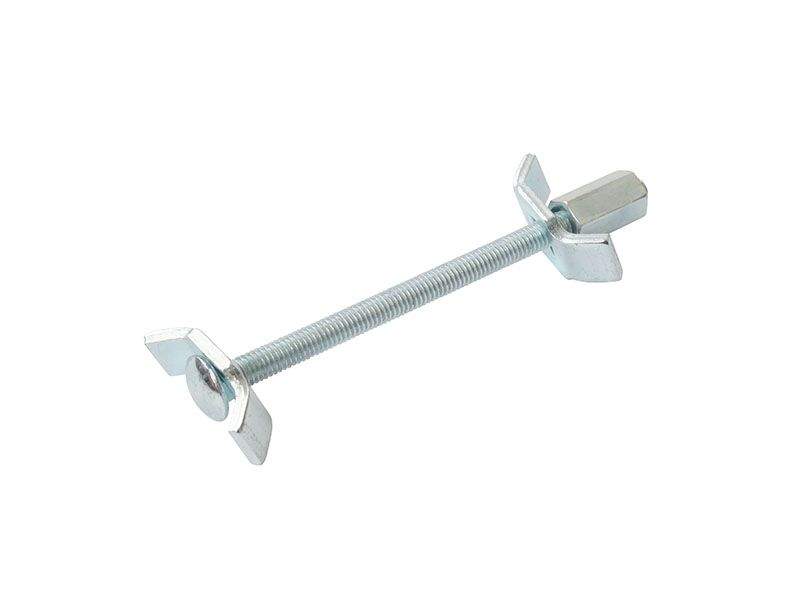

  2. Межсекционная стяжка – представлена винтом и гайкой, с помощью которых стягиваются два перпендикулярных мебельных элемента. Межсекционной стяжкой удобно фиксировать изголовье и дно кровати, а также столешницы. Выбирать крепеж необходимо, исходя из размеров толщины древесностружечной плиты.

Наиболее популярный размер стяжек 32 мм, но данный показатель может достигать 50 мм.

Эксцентриковая Межсекционная

Полкодержатели

Большое количество полкодержателей позволяет разделить их на 2 подгруппы: для деталей из ДСП и стекла. В мебельных салонах можно обнаружить множество моделей, где стекло гармонично сочетается с деревянной основой. Чтобы качественно стянуть два разных по составу материала, используются полкодержатели.

Каждый из видов можно отдельно поделить еще на две категории: с наличием фиксации и без нее. Рассмотрим подробнее, как крепить стекло в мебели, а также, как использовать полкодержатель для ДСП.

Полкодержатель для стекла Полкодержатель для ДСП
Конструкция Стержень и винт. Держатель и саморез.
Установка Прикручиваются винтами к стене шкафа, в основу вкладывается полка. Саморез крепится в стеку шкафа, а сам полкодержатель фиксирует плоскость полки.
Плюсы Выглядит привлекательно, устойчиво держит полку. Надежная фиксация полки, благодаря резьбе в материале.
Минусы Требуется эластичная прокладка для предотвращения расшатывания полки. Отверстие в полке и стене должны идеально совпадать.

При установке полок в тумбу или шкаф без полкодержателей не обойтись. Они должны идеально подходить под стилистику мебели, сочетаться с общими принципами интерьера.

Болт-гайка

Раньше для фиксации мебельных деталей повсеместно применялась система болт-гайка. При таком соединении в обеих поверхностях сверлилось отверстие, куда продевали болт. С другой стороны стенки шкафа данный болт фиксировался гайкой. Сегодня также используется винт с гайкой – он является самым простым типом соединения мебельных деталей. Винт оснащен полукруглой шляпкой, которая после соединения с гайкой не прокручивается, а остается неподвижной. Данный крепеж отличается простотой применения, однако с появлением новых материалов, он отошел на второй план. Болты с гайками подойдут для использования мастерами на начальном уровне сборки.

Плюсами такого крепежа являются:

  • Возможность самостоятельной сборки;
  • Доступность деталей;
  • Возможность многоразовой сборки и разборки мебели.

Среди минусов можно выделить заметность креплений, именно поэтому они перестали быть актуальными. Еще один существенный недостаток – возможность соединения только параллельно стоящих поверхностей.

Типы, в зависимости от материала, к которому крепится

Современные производители сегодня используют не только ДСП для изготовления мебели. Широко применяется стекло, металлические детали, а также элементы из пластика. Крепления для мебели из ДСП были рассмотрены на протяжении всего материала, а варианты для стяжки предметов из другого сырья рассмотрены ниже:

  1. Стекло – используются держатели по типу самореза, которые вкручиваются в стену из бетона или гипсокартона. С их помощью фиксируют полки и зеркальные поверхности, не повреждая покрытие детали. Для стеклянных дверей на тумбу подходит использование мебельных петель;
  2. Металл – для соединения полок металлических стеллажей применяются винтовые крепления. Они вкручиваются в стойки с помощью дрели или шуруповерта. С лицевой стороны устанавливается привлекательная заглушка;
  3. Пластик – пластмассовые детали можно зафиксировать с помощью любого крепежа для ДСП.

Отдельно стоит выделить крепление ласточкин хвост – оно применяется для соединения ящиков. Суть соединения состоит в вырезании на каждой детали гребенчатой поверхности, которая вставляется в другую деталь, в итоге получается фиксация встык. Выбирайте только тот тип крепления, который подходит наиболее оптимально. Перед покупкой обязательно вычислите толщину материала, чтобы в процессе сборки винты и саморезы не выступали на поверхности.

Для пластика Для стекла Для металла

Видео

эксцентрики, уголки, шканты. Стандарты мебельных конструктивов

Что такое саморез и его назначение

Саморез — частный вид металлического шурупа, в отношении дерева такой крепеж представляет из себя элемент с более широким шагом витков и плоским или острым концом.


Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства.

В мебельных магазинах можно найти соединительные элементы с прямой, крестовой или шестигранной головками. Для их вкручивания потребуются отвертки с соответствующим типом бит.


Крепежные элементы важно подбирать исходя из материала и его плотности, толщины и т.д.

Виды фиксаторов

Мебельные стяжки могут использоваться как индивидуально, так и в паре с другими. Некоторые мебельные элементы предназначены для особых случаев. Есть смысл рассмотреть особенности каждого и принцип его монтажа.

Вам может быть интересно:

  • Интернет-магазин мебели Alanamebel.ru
  • Промышленный альпинизм и причины выбрать его
  • Что делать, если необходимо получить займ?
  • Одностворчатые пластиковые окна
  • В чем различие мебели из искусственного ротанга и натурального?
  • Дизельный генератор
  • Проекты мансардных домов
  • Принципы создания остановок общественного транспорта

Достоинства и недостатки

Одним из главных преимуществ использования специального скрепления является стяжка в виде эксцентрика, которая обеспечивает, с одной стороны, надежное скрепление, а с другой — может быть легко скрыта из виду.


Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.

Из недостатков чаще всего отмечается шестигранная головка, под которую необходимо приобретение соответствующего инструмента. И это едва ли не единственный минус, который можно найти.


На подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Разновидности мебельного соединения

Для сборки мебели может применяться скрепление двух видов:

  • мебельные шурупы;
  • конфирматы.


Конфирмат это одна из разновидностей мебельных шурупов, его так же называют шурупной стяжкой, евровинтом и еврошурупом.

У самореза острый конец и небольшой шаг резьбы, конфирмат же имеет более широкий шаг и больший диаметр стержня. Первый тип чаще всего применяется при сборе предметов интерьера из цельного дерева, простого и ламинированного ДСП, МДФ.


Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.

Конфирмат имеет в последнее время более широкое применение, от самореза прежде всего отличается расширением после окончания резьбы при переходе к части с крепежной головкой. Таким нехитрым способом достигается более высокое качество стяжки.


Такие элементы, как конфирматы мебельные пользуются немалым спросом благодаря неимоверной точности их посадки и простоты применения.

Если саморез можно вкрутить обычной отверткой в панель без предварительно подготовленных отверстий, с конфирматом подобного проделать не получится.


Для его установки понадобится шестигранный ключ или дрель со специальной насадкой.

Универсальные шурупы

Шурупы для мебели позволяют получить приемлемое качество стяжки и аккуратное соединение, но при работе с этим видом нельзя допускать ошибок. Небольшой перекос при фиксации такого крепежа — и оба скрепляемых элемента могут быть испорчены.

Саморезы плохо выдерживают неоднократное выкручивание из одного и того же отверстия, поэтому при допущении ошибки на этапе подготовки придется высверливать место под скрепляющий элемент повторно.


На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно.

Также чаще всего диаметр самореза уступает конфирмату, поэтому не достигается столь же надежного и долговечного стягивания деталей между собой.


Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт.

В зависимости от материала, шуруп может быть металлического, черного или золотистого оттенков. Благодаря этому такой крепеж можно легко маскировать без дополнительных элементов, только лишь за счет собственного цвета.


Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними. За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

Конфирматы

Как уже было сказано, конфирматы способны обеспечить более высокое качество стяжки. Довольно весомый недостаток такого типа крепежа — в невозможности применения с материалом небольшой глубины. Именно этот фактор ограничивает применения конфирмата, однако в большинстве случаев для шкафов, столов, гарнитуров и бесчисленного количества других видов предметов интерьера используют именно их.


Конфирматы позволяют скрепить между собой несколько деталей, изготовленных из натурального дерева.

Обратите внимание! Если планируется использование крепежа в агрессивных условиях, прежде всего при высокой влажности, конфирмат должен иметь антикоррозийную защиту.


Для его производства используется исключительно высококачественная углеродистая сталь. Имеет антикоррозийное покрытие на основе цинка, никеля или латуни.

Форма головки конфирмата подбирается по индивидуальным предпочтениям. Единственный нюанс — если планируется закрывать поверхность шляпки, следует подбирать соответствующие ее форме элементы.


Эксцентриковые стяжки

В наше время этот вид крепежа достаточно часто используется в мебельном производстве.

Главные преимущества этих изделий — “невидимость”, возможность соединения элементов под прямым углом, прочность.

Мелкие части мебели соединяют пластиковыми стяжками, для крупных лучше использовать металлические.

Рассмотрим два наиболее распространенных и интересных вида эксцентриковой стяжки.

Минификс. Используется для сборки мебели из ЛДСП. В продажу изделия поступают в различной комплектации, но основные части — это эксцентрик, муфта, стержень.

Для установки минификса необходимы — фреза диаметром 15 мм, два сверла: 8 мм для сверления в торце ДСП и 4,5 мм для плоскости ДСП. Чтобы при неаккуратном закручивании не вырвало кусок, можно отверстие 4,5 прозенковать. На эксцентрик обычно устанавливают пластиковую заглушку.

Еще один вид мебельной стяжки — рафикс. Работает сразу на двух фронтах — как стяжка и как полкодержатель одновременно. Применяется этот крепеж для горизонтальных соединений (в основном в полках). Если выбирать, на что поставить полку — конфирматы или рафиксы, то последние будут надежнее. Благодаря рафиксам можно многократно проводить сборку/разборку мебели.

Для установки рафикса нужна фреза 20 мм (вручную или на станке), сверло 4,5 мм для торца и зенковка. В принципе, если приноровиться, ничего сложного в монтаже этого крепежа нету.

Кухни, гарнитуры для прихожей, книжные шкафы, да почти все изделия из ДСП и ЛДСП собраны с помощью эксцентриковых стяжек.

Как правильно выбрать саморез

Прежде всего, в этом вопросе исходим от того материала, который необходимо скрепить. Для тонкого листа фанеры из древесного массива применение конфирматов невозможно. Главный критерий выбора саморезов — их доступность.


Длина саморезов может доходить до 50 мм и выше. Такие крепления предназначаются для толстых панелей из цельного дерева.

Для львиной доли работ по сборке мебели, особенно при работе над объемным проектом, конфирмат — лучший скрытый крепеж для мебели из дсп.


Мебельные конфирматы имеют большую стержневую и резьбовую поверхность, благодаря чему нагрузка на скрепляемый материал небольшая.

Выбрав с нашей помощью наиболее подходящий крепеж для своей мебели. Можно быть полностью уверенным в качестве и долговечности такого крепления.


Использование конфирматов позволит конструкции выдержать существенные нагрузки на протяжении длительного времени.

Крепления для стекла

Обращает на себя внимание все более используемая мебель из стекла и зеркала. Это журнальные, сервировочные и обеденные столы. Тумбы, подставки и стойки для цветов. Шкафы, прилавки и барные стойки. Стекло — материал хрупкий. Крепления для такой мебели должны обладать большим запасом прочности, быть эстетичными и оригинальными. Изготавливаются они из металла, комплектуются резиновыми или силиконовыми прокладками. Крепежная фурнитура для изделий из стекла делится на приклеивающуюся и присверливающуюся. Легче всего в установке крепежи, которые сначала крепятся на клей, а затем зажимаются винтами. Но есть ограничения по весу — не более 25 кг. Крепеж мебельный, требующий сверления, способен удержать большой вес соединяемых элементов. Для отверстий используют специальный набор сверл. Набор подобной фурнитуры для мебели из стекла достаточно широк: петли, дверные ручки и замки, стопоры, доводчики, кронштейны, полкодержатели, ножки и опоры для столов и многое, многое другое.

Какие саморезы выбрать для сборки мебели?

Мебельные саморезы — наиболее надежный вид крепежа для сборки деревянных конструкций. Такие винты значительно упрощают процесс изготовления, продлевают срок эксплуатации изделий и придают эстетичный внешний вид. Самонарезающая резьба и головки разной формы расширяют сферу применения метиза. Так, его используют для изготовления мебели, столярных и строительных товаров. Работа с саморезами не требует особых навыков и сложных вспомогательных устройств.


Особенности мебельных конструкций

В производстве мебели применяются разные материалы:

  • габаритные деревянные листы;

  • древесно-волокнистые плиты;

  • древесно-стружечные плиты;

  • фанера;

  • ЛДСП;

  • тонкий гипсокартон.

Для мебельных панелей используют крепление способом эксцентриковой стяжки. Делают это при помощи саморезов. Так, столы и прочая мебель получаются аккуратными без видимых следов монтажа.

Саморезы выполняют несколько важных функций в изготовлении корпусной мебели:

  • Скрепление деталей корпуса.

  • Фиксация полок.

  • Соединение секций.

  • Облегчение разборки при необходимости переезда или ремонтных работ.

Разновидности саморезов по дереву

Чем только не скрепляют деревянные элементы мебели. В число фиксаторов входят конфирматы, шканты, минификсы и саморезы. Наиболее популярными стали самонарезающие винты и еврошурупы. Головка саморезов оснащена шлицом под прямую, крестовую или многоульную биту. Так, метиз удобно вкручивать отверткой или шуруповертом.


Евростяжка (конфирматы)

Это наиболее распространенный метиз в процессе сборки/разборки мебели. Впервые он был выпущен немецкой компанией Hafele под маркой Confirmat. Не сложно догадаться, откуда произошло название этого шурупа.

Неоспоримое преимущество конфирмата — отсутствие способности самостоятельно нарезать резьбу. Это большой плюс, так как фиксатор не пробурит новое отверстие, если мастер случайно не попал в уже готовое.


Предназначение конфирмата — стягивание элементов между собой. Такой эффект достигается благодаря характерному переходу от головки к началу резьбы. В случаях, когда соединяемые детали расположены криво по отношению друг к другу, метиз все равно скрепит компоненты так, как нужно.

Наконечник евровинта имеет плоскую форму, поэтому для монтажа метиза потребуется предварительное просверливание отверстия. Закручивают крепеж шестигранным ключом или дрелью со специальной насадкой.

Головка еврошурупа может иметь разнообразную форму:

  • Потайная (ГОСТ 1145-80) — полностью утапливается в материал. Применима в монтаже полок, петель, ручек, направляющих реек для выдвижных ящичков.

  • Полупотайная (ГОСТ 1146-80) — утапливается в материал и ответную часть. Шляпка плавно переходит в резьбу.

  • Полукруглая (ГОСТ 1144-80) — создает дополнительное давление на скрепляемые элементы, увеличивая прочность конструкции.


Иногда конфирматы выполняют функцию уголка, выдерживая значительные нагрузки на излом. Отверстия под еврошурупы пробуривают специальным сверлом, форма которого повторяет форму метиза. Длина рабочей части сверла соответствует длине резьбы конфирмата.

В конструкции некоторых фиксаторов предусмотрен зуб под шляпкой. Он формирует паз для головки метиза. В таком случае, при предварительном сверлении можно использовать обычное сверло по дереву.

Диаметр конфирмата составляет 5,0; 6,5; 7,0 мм. Наиболее востребован размер 7,0 мм. Еврошуруп можно установить с помощью киянки. Метиз маскируют под цвет дерева пластиковыми заглушками с шестигранным выступом, вставляющимся в паз шлица.

Саморезы

Это представитель метизной продукции, оснащенный резьбой с крупным шагом и острым концом. При ввинчивании саморезов, важно удерживать соединяемые элементы максимально ровно. Основное назначение метиза — это фиксация, поэтому он скрепит детали строго в таком положении, в котором их удерживают.


В зависимости от материалов и технологии изготовления, саморез может быть черного, золотистого или серебристого оттенков. Шуруп легко маскируется под цвет мебели при помощи специальной пластмассовой заглушки.

Существует несколько модификаций такого крепежа для мебели:

  • Универсальный с потайной головкой.

  • Универсальный с полукруглой шляпкой.

  • Гипсокартонный.

  • С прессшайбой.

  • С полу-потайной головкой.

  • Винт для деревянных лаг и реек (шестигранная головка).

  • Комбинированный винт-шуруп.

Технологии изготовления саморезов

В производстве мебельных шурупов используется высокопрочная углеродистая сталь. Химический состав и термическая обработка придают материалу прочности и устойчивости к изломам. Чтобы повысить антикоррозионные свойства, метизы покрывают слоем латуни, никеля или цинка.

Какие саморезы выбрать для сборки мебели?

Чтобы правильно подобрать крепеж, важно учесть плотность и толщину материала, с которым вы будете работать. Метизы разного назначения отличаются конструктивными особенностями. Выбирая саморезы для мебели, обратите внимание на:

  • Длину. Метизы длиной свыше 50 мм применяют для работы с толстыми панелями из цельного дерева. Неширокие полотна и фанеру соединяют короткими шурупами.

  • Конструктивные возможности. Саморезы отлично подходят для одноразовой сборки мебели. Если конструкцию планируют разбирать, лучше воспользоваться конфирматами. Свойство саморезов самостоятельно пробуривать новые отверстия не всегда может быть полезным. При повторном ввинчивании метиза в готовое отверстие, стержень может уйти в сторону и нарезать новую резьбу. Со временем отверстие разрыхлится, после чего придется сверлить другое.

  • Материал изготовления мебели. Саморезы применяются для работ с цельнодеревянным полотном, простыми или ламинированными ЛДСП, ДСП, МДФ. Такой вариант подходит для скрепления тонких листов фанеры. Конфирматы эффективно стягивают толстые деревянные доски, ДСП, многослойную фанеру.

  • Резьбу. Редкие и высокие витки подходят для работ с рыхлыми и мягкими материалами: дерево, гипсокартон, МДФ, ДВП и ДСП. Частая и низкая резьба используется для твердых пород дерева. Комбинированный шаг резьбы, с чередующимися высокими и низкими витками, предназначен для комбинированных материалов с разной плотностью.

  • Степень антикоррозийной устойчивости.

  • Диаметр шурупа.

  • Толщину шляпки.


Несколько советов по использованию мебельного крепежа

Для предварительного просверливания используют сверло, диаметр которого составляет 70% диаметра шурупа.

Закручивать конфирматы можно при помощи шестигранной биты или специального ключа. Не стоит применять крестообразную отвертку — хотя инструмент и фиксируется в шлице головки, он не сможет вплотную затянуть метиз. В результате, конструкция разболтается.

Сверлить отверстия под конфирмат стоит на больших оборотах. Это снизит количество образующейся стружки.

Забудьте о некачественном крепеже для сборки мебели — заказывайте в Novocraft!

Группа Квадра — официальный дилер тайваньского производителя Craftmate. Именно поэтому в нашем интернет-магазине можно приобрести метизы и инструменты премиум-класса по наиболее дешевой стоимости в России.

Выберите удобный для вас способ оплаты и доставки. На весь товар предоставляется гарантия. Купите саморезы, шурупы, сверла и электроинструмент по выгодной цене прямо сейчас, позвонив по телефону: +7 (351) 700-11-79.

Крепеж для сборки мебели

Сегодня мы подготовили статью на тему: «крепеж для сборки мебели», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Мебельная стяжка – особый вид крепежа, который применяется исключительно в мебельном производстве. Подобные крепёжные элементы позволяют не только существенно облегчить процесс сборки мебели, но и становятся «невидимыми» после установки. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.

Наиболее распространённым и самым простым в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом.

С целью стягивания элементов мебели, следует просверлить 2 отверстия:

  • первое — под головку конфирмата (в одной детали),
  • второе — под резьбовую часть (в другой детали).

Как правило, применяется такой крепёж для соединения деталей, изготовленных из деревянного массива или ДСП (древесно-стружечных панелей), а в сочетании с ним используются шканты, выступающие в роли направляющих.

К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.

Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.

Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря чему не портится внешность шкафа или другой корпусной мебели.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.

Как было сказано выше, установка эксцентриков производится в условиях заводского мебельного производства, так как глубины выборки для их монтажа составляют не менее 12 миллиметров. И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам. Поэтому без использования специального оборудования, которое нецелесообразно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа практически невозможна.

Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две различные секции, например изголовье и основу кровати, или два шкафа.

На сегодняшний день существует несколько размеров таких крепёжных элементов, величина которых варьируется в зависимости от толщины ДСП.

Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.

В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

Держатели полок в шкафу, фото:

Фурнитура, которую вы видите на фото выше, предназначена для крепления полок в шкафу.

Специальный вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы. Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки поверхностей перед установкой.

Мебельный крепеж — лучшая соединительная фурнитура. Основные виды и назначение крепежа (95 фото)

Современная мебель поражает своим необычным дизайном и многофункциональностью. Её выполняют как из дорого стоящих, так и бюджетных видов материалов. На сегодняшний день производство мебельной атрибутики усовершенствовалось. В продаже представлены различные модели интерьерного обихода.

Качественная фурнитура и крепежи, обеспечивают надёжность и длительный срок эксплуатации. Эти комплектующие изготавливают из различных типов металлических сплавов. Производители мебельных крепежей применяют специальную технологию закаливание металлических заготовок. Благодаря этому болты и саморезы, способны выдержать любое механическое воздействие.

В специализированных отделах представлено множество видов крепежей для мебели. Практически все они относятся к одному типу, это резьбовой винт. Конструкция состоит из широкого болта и гайки. В процессе сборки они плотно фиксируют различные детали между собой. Их используют для изготовления кухонных столов, корпусной и мягкой мебели.

Основное требование таких комплектующих изделий, заключается в их эстетическом виде. Простым языком, они должны быть невидимыми на общем фоне конструкции. Качественная мебельная атрибутика не должна иметь каких-либо дефектов на своей поверхности.

Помимо этого, в продаже представлены другие виды крепежных деталей. К ним относят:

  • болты с забивными гайками. Главное преимущество таких изделий, заключается в их надёжности. Изделие получается крепким;
  • конфирмат. Он относится к винтовому типу крепежа. Принцип действия напоминает саморезы или шестигранный шуруп. Эти изделия обеспечивают быструю сборку мебельной конструкции, а также её эстетичный вид;
  • эксцентриковые стяжки. Практически вся качественная продукция состоит из таких элементов. Они обеспечивают хорошую фиксацию каждой детали. Помимо этого они позволяют увеличить скорость сборки;
  • деревянные уголки. Этот вид использовали ещё более десяти лет назад, но благодаря их надёжности они применяются для производства современной мебели.

В магазинах представлен каталог мебельных крепежей. В нем сосредоточено более 100 видов металлической продукции для производства того или иного типа мебельной атрибутики.

Современные модели состоят из множества стеклянных и глянцевых панелей. Для их фиксации применяют специальные виды крепежа. Сократить силу трения, помогают силиконовые и резиновые прокладки.

Они предотвращают повреждение стеклянной панели в процессе сборки. Большая часть деталей приклеивается специальным клеящим составом. Фурнитура состоит из облегченных металлов. Благодаря этому все детали гармонируют между собой. Здесь используется скрытые крепежи для мебели.

Для более крупных моделей применяют уголки, навесные петли и замки. Закрепить эти элементы, помогают тонкие шурупы и саморезы с пластиковыми насадками.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Назначение мебельных крепежей очевидно – это скрепление элементов мебели между собой. Для производства мягкой мебельной атрибутики используют целый ряд крепежных деталей. Он включает в себя: уголки, силиконовые прокладки, саморезы, болты, шестигранные гайки. Все эти детали состоят из прочных металлов, таких как: цинк, олово, хром.

Например, сделать выдвигающийся механизм, помогут специальные ролики, кронштейны, шестигранные болты и мебельные гвоздики. Готовое изделие будет иметь облегченный механизм открывания ящиков или трансформироваться в новую модель.

Для производства деревянных моделей используют мебельный крепеж для ДСП. Эти детали состоят из цинка, который в свою очередь отличается высокой прочностью. Саморезы прочно крепят тяжёлые элементы между собой.

Сегодня производители готовы предоставить множество типов крепежей для различной мебели. Обычно все необходимое для ее сборки идет с ней в комплекте.

Если возникла необходимость замены какого-либо крепежа на более подходящий по функции тип, посмотрите многочисленные фото мебельного крепежа в интернете. Тогда с уверенностью сможете выбрать то, что действительно необходимо.

Особенности мебельных крепежей и какие варианты существуют

Чтобы качественно собрать и установить элементы интерьера применяется мебельный крепеж. В зависимости от места фиксации и способа соединения, существует несколько разновидностей. Данные элементы позволяют не только облегчить процедуру сборки и установки, но и будут незаметными после завершения процесса.

Конструкция и вид крепежа будет зависеть от предназначения мебели, на которой он фиксируется. Элементы могут скреплять изделие внутри, создавая его каркас, а также крепить основание мебели к стене или полу. Сегодня применяют такие виды крепежа:

  • Мебельный уголок;
  • Конфирмат;
  • Шкант;
  • Стяжки;
  • Полкодержатели;
  • Болт-гайка.

Каждый из указанных видов обладает своими характеристиками и особенностями, отличающими их друг от друга. Чтобы узнать, какой элемент необходим для сборки мебели, рекомендуется подробно рассмотреть достоинства и недостатки каждой категории.

Такой элемент относится к простому и устаревшему типу крепежа для мебели. Казалось бы, если деталь устарела, то зачем о ней рассказывать? Все просто – такой уголок пригодится для начинающих сборщиков. Он также станет помощником в самостоятельном проектировании мебельных изделий и последующей сборке. К тому же, для его монтажа не требуется никакого специального оборудования или навыков. Согласно материалу производства выделяют 2 типа мебельных уголков:

  1. Пластмассовый – крепится с помощью саморезов, имеет более миниатюрный вид и сравнительно легкий вес. Такой уголок удобно использовать для стяжки легких мебельных щитов или для поддержки мебельных деталей;
  2. Металлический – имеет ребра жесткости и выпускается под углом 90 градусов. Чтобы зафиксировать деталь, применяют пластмассовые или металлические винты и муфты. На одной стороне уголка расположены отверстия, на противоположном – пазы.

Такие крепежные элементы используют для стяжки крыши или дна шкафа купе с его стенками или при сборке корпусной кухонной мебели. Пластмассовые варианты оснащены специальной заглушкой, которая придает изделию законченный вид. Металлические считаются доступными в цене и очень прочными. Из минусов крепления можно выделить постепенное расшатывание поверхностей, закрепленных с помощью уголков, а также непривлекательный внешний вид.

Таким названием принято именовать обычные шурупы для мебели. По-другому их называют еврошурупами, а также евровинтами. Крепеж легок в установке и не требует точности, для его фиксации необходим шуруповерт или дрель. В шляпке шурупа расположено отверстие под шестигранный ключ, который также необходим для работы.

Чтобы установить данную деталь, необходимо просверлить два отверстия: одно в торце детали, а другое в элементе, который будет прикрепляться. Простота сборки мебели с помощью конфирмата позволяет мебельщику уже на месте производить сверление отверстий. Для завершения работы требуется минимум времени. Можно максимально упростить процесс, если для монтажа использовать специальное сверло для конфирмата. Однако многие мебельщики утверждают, что со временем данное приспособление расшатывается, а фрезы забиваются деревянной стружкой. Поэтому для частого применения используют стандартные сверла.

Самым популярным и используемым конфирматом считается размер 7х50 мм. Ниже представлены плюсы и минусы применения данного крепежа.

Виды мебельной крепежной фурнитуры: категории и специальные варианты

На качество сборки мебели и надежность ее эксплуатации в значительной степени оказывают влияние крепежные изделия, предназначенные для соединения отдельных элементов между собой и используемые для монтажа изделий. Конечно вид и конструктивные особенности крепежа зависят от категории мебели и условий ее эксплуатации.

Современная промышленность предлагает достаточное количество новых крепежных аксессуаров, значительно облегчающих сборку мебели и повышающих долговечность ее использования в самых неблагоприятных условиях. Например, кухонные образцы, изготовленные из дешевой древесностружечной плиты, скорее разрушатся путем расслоения панели или отслаивания декоративного покрытия, чем выйдут из строя из-за низкого качества или надежности крепежа.

Сегодня при промышленном и самостоятельном изготовлении мебельных изделий используется достаточно много видов крепежа, отличающегося функционалом, способом фиксации, размерами и защитным покрытием.

Если еще полвека назад основными элементами для сборки составных частей мебели являлись деревянные шканты, а монтаж различных экземпляров на месте эксплуатации производился с применением гвоздей или шурупов, то сегодня номенклатура аксессуаров для соединения отдельных деталей и элементов мебели значительно расширилась.

Современные крепежно-соединительные детали можно разделить на несколько категорий, включающих в себя как узкоспециализированные изделия, так и универсальную фурнитуру:

  • резьбовой мебельный крепеж представляет классическое сочетание двух деталей — винт-гайка, которые иногда для снижения удельных нагрузок дополняются шайбами;
  • конфирматом (евровинтом) называется винтовой крепеж, резьба которого аналогично шурупам или саморезам, что позволяет значительно ускорить процесс сборки;
  • эксцентриковые стяжки применяют для ускорения регулировки и в тех случаях, когда требуется избежать видимости отдельных элементов крепления;
  • традиционные, издавна использующиеся для соединения отдельных панелей мебели шканты и уголки также не утратили своей популярности.

Наиболее распространенные виды мебельного крепежа

Рассмотрим наиболее употребительные группы соединительной и крепежной фурнитуры для мебели, особенности ее установки и эксплуатации.

Винты с полукруглой или декоративный головкой и болты с фиксирующим усом или квадратным подголовком – основные экземпляры, используемые для стяжки отдельных панелей каркасной мебели. Благодаря фиксирующему усу или квадратному подголовку болт (винт) фиксируется в отверстии древесностружечной плиты, что исключает его проворачивание. В силу этой конструктивной особенности у сборщика имеется возможность затягивать гайку без дополнительной фиксации винта.

Универсальный шурупы с потайной или полупотайной головкой имеют шлицы различной формы (крестовые, с внутренним шестигранником, прямым шлицом и другие) и предназначенные для крепления отдельных сборочных частей внутри мебельных конструкций. Они используются, для:

  • установки фасадов, задних стенок,
  • крепления направляющих выдвижных ящиков;
  • установки монтажных уголков;
  • крепления любой мебельной фурнитуры, от роликоопор , до замков и рукояток ящиков ;
  • изготовления комбинированных деталей — например столешниц из двух листов МДФ-плиты.

Конфирматы (евровинты) в современном производстве мебели являются наиболее востребованным видом крепёжно-фиксирующих устройств. Этот вид применяется для крепления любых частей, изготовленных из древесностружечной плиты или МДФ-панелей.

Перед завинчиванием евровинтов в деталях предварительно высверливаются отверстия с использованием специального конфирматного сверла, диаметр которого зависит от диаметра фиксирующего элемента. Для завинчивания этого вида крепежа используется или шуруповерт со специальными битами или отвертки со семенными насадками. Тип биты или насадки зависит от вида шлица.

Эксцентрики другая фурнитура, носящая несколько экзотическое название растексов и минификсов позволяет соединить и притянуть друг к другу панели, расположенные под прямым углом. Несмотря на очевидные достоинства этой категории крепежных изделий их основными недостатками являются:

  • необходимость дополнительной фрезеровки мебельных панелей, для установки отдельных деталей крепежа;
  • относительно высокая стоимость.
  • высокая точность разметки и сложность установки отдельных крепежных элементов;

Мебельные уголки зарекомендовали себя как надежный, простой в установке элемент. Сегодня они могут изготавливаться или из металла, или из специального, высокопрочного пластика. При промышленном производстве корпусной мебели цвет пластика уголка подбирается под цвет мебели.

Современные мебельные шканты изготавливаются из дерева, пластика или металла. Их основным достоинствами является дешевизна и простота соединения мебельных деталей между собой. Для повышения надежности соединения на поверхности шкантов имеется рифление.

Сегодня все большей популярностью пользуется мебель, отдельные детали которой изготовлены из стеклянных полотен или в виде зеркал. Если еще десять лет назад стекло в основном использовалось в качестве дверок мебельных шкафом и витрин или створок стеллажей и полок, то сегодня стеклянной столешницей журнального или обеденного стола никого не удивишь.

Для соединения между собой деталей из стекла и элементами мебели, изготовленными из других материалов, используются специальные виды фурнитуры, которая крепится к стеклянным поверхностям при помощи специальных клеевых составов, при поморщи зажимов с резиновыми прокладками или путем сверления отверстий в стекле. При выборе этой категории фурнитуры необходимо обращать внимание на тот вес, который она способна выдержать, что особо оговаривается в инструкции по ее применению.

В обзоре речь пойдет о новинках фурнитуры для мебели.

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку.

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 – 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.

Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.

Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт. Сделать это можно различными способами. Наиболее доступный вариант следующий. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Мебельный крепеж применяется для соединения элементов мебели. Его использование позволяет удешевить производство в сравнении с более сложными техниками фиксации типа шип-паз или ласточкин хвост. Кроме этого применение крепежа часто позволяет отказаться от скрепления элементов мебели с помощью клея. Это делает ее разборной и облегчает транспортировку. При покупке мебели, соединение которой обеспечивается современным крепежом, она доставляется в разобранном виде, поэтому ее легче вносить в квартиры, дома и офисы.

К современным типам крепежа можно отнести:

  • Саморез.
  • Конфирмат.
  • Эксцентриковая стяжка.
  • Межсекционная стяжка.
  • Стяжка для столешницы.
  • Мебельный уголок.
  • Рафикс.
  • Шток.

Это бюджетный и распространенный тип крепежа, с помощью которого осуществляется присоединение двух плоскостей между собой. Также с помощью саморезов крепятся крючки, петли и некоторые виды ручек. Саморезы стоят дешево и вкручиваются очень быстро, особенно при применении шуруповерта. Недостатком такой стяжки является слабое крепление. Саморезы подходят далеко не для всех материалов. Их можно использовать на натуральной древесине, поскольку ее волокна надежно удерживают резьбу крепежа. В случае же с МДФ или ДСП под нагрузкой они вырываются. При сборке мебели перед вкручиванием самореза рекомендовано сначала просверлить отверстие под его длину, но меньшего диаметра. Это исключит растрескивание дерева вдоль волокон. Данное правило является обязательным при работе с мебелью из твердых пород дерева.

Это специализированная шурупная стяжка, у которой имеется широкая резьба, обеспечивающая более надежное крепление, чем шуруп. Конфирмат лишь немного дороже, но он может работать с ДСП и МДФ. Перед его применением также необходимо обязательно подготовить отверстие. Крепление подходит в том случае если мебель будет собрана и установлена на одном месте без необходимости в дальнейшем ее разбирать и перевозить. Дело в том, что если конфирмат часто выкручивать и вкручивать, то нарезанная резьба в ДСП или МДФ повреждается и шуруп больше не удерживается. В этом случае в поврежденное отверстие вклеивается деревянный чопик. После высыхания в нем проводится новое сверление и конфирмат закручивается уже надежно. Данное крепление не совместимо с обычными крестовыми отвертками. Для него требуется шестигранный ключ, стоимость которого очень низкая. Он всегда идет в комплекте с мебелью.

При работе с конфирматом вкручивание нужно осуществлять со всей осторожностью, поскольку если приложить чрезмерные усилия произойдет срыв резьбы. При использовании данного крепежа его головки, утопленные в мебель, остаются видимыми, что негативно сказывается на эстетике. Для решения данной проблемы предусматриваются специальные пластиковые заглушки, которые вставляются в отверстие под шестигранный ключ. Конечно, они не могут полностью решить проблему заметности, но с ними мебель выглядит более привлекательно.

Данный крепеж также называется минификс. Он применяется при необходимости провести соединение детали мебели под прямым углом. Прибор состоит из двух элементов: штока и эксцентрика. Стоимость такого крепежа на порядок выше, чем конфирмата или самореза. Для его установки нужно провести точное сверление. В дальнейшем при сборке достаточно отвертки или шуруповерта. Минификс выдерживает многократную сборку и разборку без повреждения посадочных гнезд. Эксцентриковая стяжка незаметна, поэтому ее применяют при необходимости соединения фасадных и боковых частей мебели.

Применяя такой мебельный крепеж необходимо также использовать специальное сверло Форстнера. Частные мастера, которые занимаются изготовлением мебели, зачастую отказываются от применения эксцентриковой стяжки, поскольку она требует сложного сверления высокой точности. На промышленных производствах имеются точные станки, исключающие погрешность, работающие по шаблону или под управлением ЧПУ, что дает возможность без проблем ставить минификс.

Такой вид крепежа предназначен специально для плотного стягивания секций мебели между собой. Она представляет собой классический винт и высокую гайку, в которую он закручивается. На ее тыльной стороне имеется шляпка, предотвращающая сквозной проход крепежа сквозь подготовленное отверстие. С помощью стяжки можно намертво соединить между собой два шкафа, что добавит им устойчивости и исключит образование щелей. Высота межсекционной стяжки может быть разнообразной, что зависит от толщины поверхностей, которые нужно соединить.

Такой мебельный крепеж обычно устанавливается в каждом углу мебели. Его ставят за 3-5 см от ее торцов. Чтобы провести точное сверление обычно сначала проводят фиксацию элементов между собой с помощью струбцины. После того готовится одно сквозное отверстие, в которое продевается межсекционная стяжка.

Такой мебельный крепеж используется для стягивания друг к другу двух частей столешницы. Чаще всего он применяется при сборке кухонной мебели. Обычно для соединения столешниц используют 2 стяжки или больше, чтобы повысить надежность. Данный крепеж состоит из длинного болта, гайки и пары прямоугольных скругленных шайб. Для соединения делается не сквозное широкое отверстие перьевым сверлом на одной и второй секции столешницы. После этого между ними прорезается канавка, и вставляется стяжка. С помощью винта она затягивается, плотно прижимая половины столешницы.

Это бюджетный способ соединения, с помощью которого прикрепляются 2 детали под прямым углом. Его используют только в том случае, если на мебельный крепеж будет оказываться незначительная нагрузка. Иногда с помощью уголка фиксируют полки, но в этом случае их можно будет снять только после его отсоединения. Данный крепеж держится с помощью саморезов, что и является причиной его низкой эффективности. Дело в том, что можно применить только короткие шурупы, что обусловлено малой толщиной деталей.

Надежность уголка зависит от его размера. Если его стороны длинные и предусматривается возможность вкручивания нескольких шурупов, то такой крепеж способен выдерживать довольно серьезные нагрузки, особенно если сделан из стали или алюминия. Для менее ответственных креплений применяются пластиковые уголки с крышкой, позволяющей закрыть шляпки саморезов.

Данный мебельный крепеж является разновидностью эксцентриковой стяжки, применяемой для соединения двух деталей мебели. Его можно использовать для закрепления полок. Такое приспособление позволяет проводить более простой монтаж, чем применяя минификс. Это обусловлено возможностью менее точного сверления. Такое соединение допускает сборку и разборку без нанесения вреда снимаемым деталям. Сам крепеж состоит из муфты или дюбеля, который вставляется в отверстие одной детали, и шурупа для ее закрепления. К нему фиксируется пластиковый эксцентрик, установленный на второй элемент мебели. Эксцентрик монтируется в большое отверстие, сделанное сверлом Форстнера.

Это самый дешевый и древний мебельный крепеж. Его также называют чопик и шкант. Он представляет собой небольшой деревянный стержень, сделанный в цилиндрической форме с фасками на обоих концах. Его делают из твердых пород дерева. Иногда можно встретить изделия из пластика. По поверхности штока нанесено рифление, что необходимо для его лучшего промазывания столярным клеем. Также возможно использовать чопик без клея, но в этом случае соединение менее надежно.

Данный крепеж используется для соединения двух элементов мебели. Для этого в них сверлятся отверстия друг напротив друга, так чтобы они состыковались. После этого в них заливается небольшое количество клея и забивается шкант. Такой способ соединения довольно надежный, но в дальнейшем не позволит провести безопасную разборку мебели в случае переезда. Шток стоит дешево, поэтому часто применяется при сборке бюджетных шкафов и письменных столов, на которые будет оказываться небольшая нагрузка.

Лучшими считаются мебельный крепеж из стали. Они более устойчивы к нагрузкам, поэтому при их использовании сборка будет более надежной. Для их производства используется обыкновенная сталь, в связи с этим ее покрывают слоем цинка, для защиты от коррозии. Иногда в продаже можно встретить черный крепеж, что является большой редкостью. При использовании конфирмата особых требований к цвету нет, поскольку видимые шляпки закрываются заглушками, оттенок которых уже подбирается под мебель. Для саморезов цвет важен, поскольку они зачастую заметны, особенно при использовании для крепления дверных петель. Они бывают серебристыми, черными и золотистыми.

Гораздо реже стального крепежа используются изделия из алюминия. Их недостатком является увеличенная толщина, поскольку данный металл отличается склонностью к деформации под нагрузкой. Обычно из алюминия изготовляют уголки, а также эксцентрики для минификса и рафикса.

При производстве отдельных видов крепежа применяется пластик. В первую очередь он используется для изготовления уголков и рафикса, а именно корпуса его эксцентрика. Пластиковые элементы могут иметь различные цвета. В продаже можно встретить белые, черные, коричневые и т.д. В случае с уголками цвет действительно важен, поскольку они обычно остаются заметными.

Из дерева делают только шток. Он изготовляется из различных пород древесины, поэтому его оттенок может отличаться. Этот элемент полностью скрывается.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4. 1 проголосовавших: 8

Мебельный крепеж для дсп, краткий обзор


Выбираем саморезы для сборки мебели с умом

Для изготовления предметов обстановки применяются различные элементы соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства. Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.

Саморезы – популярный вид крепежа, имеющий свои неоспоримые достоинства.

Рекомендуется проконсультироваться у продавца, если вы собираетесь создавать мебель самостоятельно.

Саморезы имеют видовые отличия. Крепежные элементы важно подбирать исходя из материала и его плотности, толщины и т.д. Также на подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Саморезы имеют видовые отличия.

Выбор в зависимости от материала мебели

Современная мебель изготавливается не только из ДСП или МДФ. Производители предлагают модели из натурального дерева, пластика, стекла, металла. В зависимости от особенностей каждого из материалов, используются разные соединительные элементы:

  1. Дерево. Для стяжки деталей из натурального сырья применяют преимущественно металлические крепежи, сделанные из оцинкованной стали или специальных композитных сплавов. Это могут быть мебельные уголки, кронштейны, пазовые держатели, фиксация шип–паз.
  2. Пластик. Пластичный и податливый материал, поэтому для работы с ним используют те же крепления, что и для ДСП: уголки, конфирматы, пластмассовые шканты, винты с гайками.
  3. Стекло. Чтобы не повредить хрупкую поверхность, используют особые держатели с саморезом, который вкручивается в стену. Если же требуется найти фиксатор для стеклянных дверей, целесообразным будет применение мебельных петель.
  4. Металл. В стеллажах, сделанных из этого материала, функцию креплений выполняют винтовые держатели. Их устанавливают с помощью шуруповерта или дрели, оснащенных специальным сверлом. Чтобы не портить внешний вид изделия, с наружной стороны шляпка винта покрывается заглушкой.

Для соединения ящиков есть отдельный вид крепежей — ласточкин хвост. На охватывающей детали расположено несколько трапециевидных пазов, а на охватываемой — соответствующие шипы. Особенности конструкции дают возможность беспрепятственно разбирать и собирать мебель много раз.

При самостоятельном монтаже мебельных изделий необходимо учитывать их габариты, форму, материалы и другие нюансы. Неправильно подобранные крепежи могут привести не только к порче имущества, но и серьезным травмам. Кроме рационального выбора, требуется четкое соблюдение правил работы с теми или иными соединительными деталями.


Винтовые крепежи подойдут для крепления металлических деталей мебели


Крепление ласточкин хвост


Учитывая хрупкость стекла, для него следует подбирать определенный вид креплений

Что такое саморез?

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом. На шляпке элемента имеется насечка (прямая, крестовая или многоугольная) для закручивания его в полотно. Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется шуруповерт (за неимением – отвертка).

Также на подбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Для соединения конкретных деталей применяются элементы с разным покрытием.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними. За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП. Для скрытого крепления частей мебели применятся эксцентриковая стяжка, в которой саморезы играют основную роль. В результате сборки такого типа столы или другие предметы получаются аккуратными, без наружных следов монтажа, портящих внешний вид изделия.

Такой вид крепежа, как саморез, представляет собой разновидность металлического шурупа с винтовой нарезкой и заострением либо плоским концом.

Важно! Длина саморезов может доходить до 50 мм и выше. Такие крепления предназначаются для толстых панелей из цельного дерева.

Саморезы применяются для крепления деталей без подготовленных отверстий либо с ними.

На внешний вид изделия влияет возможность установки скрытого соединения.

Разновидности

К более востребованным и популярным образцам, используемым при производстве, сборке, монтаже мебельных экземпляров относятся:

  • универсальный шуруп;
  • конфирмат.

Также в мебельной промышленности используется ряд характерных шурупов, имеющих тупые концы, крупную резьбу, приспособленную для ДСП, специфические головки. Один из таких изделий – оцинкованный стальной шуруп, который позволяет присоединять листы ДСП под углом 90 градусов.

Универсальный шуруп

Изделие представлено в виде стержня в форме цилиндра, имеющего различные типы головки и наружную резьбу. Его основной задачей является скрепление отдельных сборочных элементов внутри мебельных конструкций. Верхняя часть этого шурупа может иметь разную форму:

  • потайная головка изделия, что после закручивания целиком утопает и не выступает над скрепляемыми материалами, ее область применения – монтаж полок, ручек, петель, направляющих полозьев для выдвижных ящиков;
  • полупотайная головка из-за плавного перехода от стержня к резьбе в момент скручивания уходит в материал, а также ответную часть;
  • полукруглая головка, горизонтальная плоскость и внутреннее основание поверхности полукруглой шляпки которой в процессе установки дополнительно создает давление на скрепляемый материал, увеличивая прочность узла конструкции, тем самым исключая его деформирования.

Наличие специальной резьбы дает возможность с легкостью закрепить шуруп даже в самые твердые типы древесины. Шлицы метизов могут быть простыми и крестообразными. Изделия с крестообразным шлицом обладают целым рядом неопровержимых преимуществ:

  • отвертка либо сверло моментально фиксируется в головке;
  • отвертка пригодится всего одна;
  • процесс монтажа в труднодоступных местах проводится без особых усилий.

Виды саморезов

В зависимости от материала и особенностей деталей конструкции имеются два вида креплений:

  • с редкой резьбой и острым концом;
  • конфирматы.

За счет резьбы шуруп легко вкручивается в деревянную панель или ЛДСП.

Первый вид используется для цельнодеревянного полотна, ДСП, ЛДСП и МДФ. Может различаться по длине и диаметру.

Для сборки нешироких полотен и фанеры используются короткие шурупы.

Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.

К сведению. Для сборки нешироких полотен и фанеры используются короткие шурупы.

Длина саморезов может доходить до 50 мм и выше.

Второй применяется для изготовления мебели преимущественно из деревянных досок достаточной ширины. Отличается тем, что в месте соединения резьбы и гладкой верхней части на нем начинается утолщение. Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.

Конфирматы чаще имеют плоское окончание и требуют поэтому подготовленных отверстий.

Такие крепления предназначаются для толстых панелей из цельного дерева.

Как закрутить саморез в дерево.

Закрутить саморез в дерево можно тремя способами, отверткой, шуруповертом или дрелью. Самый простой и практически без затратный способ закрутить саморез при помощи отвертки. Дерево материал мягкий и податливый что позволяет без особой усталости закрутить в него достаточное количество саморезов отверткой. Для того чтобы закручивать большое количество саморезов придется прибегать к помощи шуруповерта, всю силовую часть работы он будет выполнять за вас. Закрутить саморез в дерево дрелью также не составит особого труда, но для этого у дрели должна быть функция плавной регулировки частоты вращения.

Как закрутить саморез в дерево отверткой.

В большинстве случаев приходится закручивать в дерево саморезы с двумя видами шлица, плоским и крестообразным. Для закручивания подобных саморезов подбираются соответствующие отвертки с плоским (маркировка SL) или крестообразным (маркировка PH) наконечником. Также в продаже можно встретить крестообразные биты с маркировкой PZ. Биты PZ имеют дополнительные грани и применяются для саморезов с углубленным шлицем. Иногда отвертки с плоским наконечником называют минусовыми, а с крестообразным наконечником называют плюсовыми или фигурными. В их маркировке кроме буквенного индекса также присутствует цифровая индексация, которая указывает на ширину плоского наконечника либо на группу, к которой относиться крестообразный наконечник. При изготовлении мебели своими руками чаше всего приходиться закручивать отверткой саморезы диаметр которых составляет от 2,2 до 4,2 миллиметра. Поэтому для закручивания в дерево саморезов с плоским шлицем обозначение отвертки должно быть SL от 4 до 8, а для закручивания в дерево саморезов с крестообразным шлицем обозначение отвертки должно быть PH или PZ 1 или 2.

Как закрутить саморез в дерево шуруповертом.

С закручиванием самореза в дерево шуруповертом справится даже далекий от этого дела человек, так как шуруповерт сделает всю работу за вас, нужно только правильно подобрать насадку для шуруповерта (биту). Правила которых нужно придерживаться при выборе биты для закручивания саморезов в дерево такие же как и при выборе отвертки.

Как закрутить саморез в дерево дрелью.

Для закручивания саморезов в дерево дрель должна обладать функцией электронного регулирования частоты вращения. Иными словами обороты вращения патрона дрели должны плавно увеличиваться по мере нажатия на кнопку. Также стоит помнить о том, что у большинства дрелей нет функции регулировки максимального усилия как у шуруповерта и поэтому нужно самостоятельно контролировать глубину закручивания самореза и вовремя убрать палец с кнопки. У обычной дрели достаточно силы для того чтобы закрутить саморез глубоко в дерево или даже оторвать шляпку самореза.

Как закрутить саморез без отвертки и без шуруповерта.

Такой способ закручивания саморезов конечно же является исключением из правил но в некоторых случаях когда очень нужно а под рукой только дрель и саморезы ничего другого не остается кроме как зажать шляпку самореза прямо в патрон и потихонечку закрутить его. Чтобы саморез не прокручивался в патроне можно несколько раз стукнуть по ребру шляпки самореза молотком чтобы она стала не круглой а слегка деформированной.

Каким сверлом засверливать под саморез в дерево.

Предварительно засверливать отверстие не нужно, так как саморез это ничто иное, как шуруп самонарезающий, и согласно спецификации производителя в дерево и пластик закручивается без засверливания. В подтверждение тому можно задуматься над тем каким должно быть сверло для засверливания под саморез под дерево 4,8*100, и если рассуждать логически то диаметр сверла должен быть примерно 3 мм. а длина не менее 130 мм. (100 сверлить и 30 зажать в патрон дрели). Вряд ли такое сверло можно найти в продаже.

И напоследок – помните, что плохо заколоченный саморез держит намного лучше чем хорошо закрученный гвоздь.

Источник: ptexpert.ru

Преимущества и недостатки

Для компоновки мебели крепления имеют важнейшее значение. А на внешний вид изделия влияет возможность установки скрытого соединения.

Для компоновки мебели крепления имеют важнейшее значение.

Преимуществами саморезов в качестве креплений являются:

  • эксцентриковая стяжка;
  • аккуратное и надежное соединение;
  • точность в подгонке деталей.

При покупке саморезов важно учитывать множество моментов.

Особенно часто они используются для сборки корпусной мебели, обеспечивая добротное и долговечное соединение частей конструкции.

Если для сборки мебельной конструкции используется комплект саморезов, то при неаккуратной работе с ними возможны:

  • перекосы деталей;
  • ослабление крепления при неоднократном вкручивании.

Основа шурупов – сталь.

ВИДЕО: Мебельные саморезы

Современная промышленность предлагает широкий выбор новейших аксессуаров для крепления, которые существенно облегчают сборку мебельных изделий, повышают период ее эксплуатации даже в самых неблагоприятных условиях. Среди множества видов соединительной фурнитуры для мебели мебельный шуруп занимает лидирующее место.

Как правильно выбрать?

При покупке саморезов важно учитывать множество моментов. Основа шурупов – сталь. Для соединения конкретных деталей применяются элементы с разным покрытием. При сборке мебели необходимо учитывать:

  • длину крепежных элементов;
  • их диаметр;
  • толщину шляпки;
  • резьбу;
  • степень коррозийности (зависит от покрытия).
Ширина и высота резьбыПрименение
Редкая и высокаяМДФ, дерево, ДСП, ДВП
Частая и низкаяТвердые породы дерева
Комбинированная (двухзаходная)Комбинированные материалы (с разной плотностью)

Шуруп — саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86

, который дает следующее определение шурупу:

Шуруп — крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

Саморез — это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т. д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 — 4×25 ГОСТ 1145-80

Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия
Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

Все о саморезах для ДСП

  1. Особенности
  2. Виды
  3. Как выбрать?
  4. Как использовать?

Саморезы для ДСП используются не только в мебельном производстве, но также в ходе ремонта жилых и хозяйственных помещений. Листы фанеры широко применяются при создании различных перегородок и конструкций. Для их правильного крепления следует использовать соответствующие метизы, которые помогут создавать прочное соединение.

Особенности

Саморезы для ДСП – это особые метизные изделия, которые используются для соединения изделий из древесины. Мебельные шурупы создают прочное резьбовое соединение, не разрушающее плиты ДСП и древесину.

Саморезы такого типа применяются при сборке мебельной продукции из разных видов древесно-стружечных плит:

  • ДСП;
  • ЛДСП;
  • фанеры.

Также их используют при креплении тонкого гипсокартона. Такие шурупы изготавливают из прочных металлических сплавов. Они имеют следующую конструкцию:

  • головку, которая обеспечивает вращающий момент;
  • шлиц – углубление в торцевой части головки;
  • массивную резьбу, выступающую на металлическом стержне, которая в нижней части имеет коническую форму и зазубрины;
  • острый наконечник, который быстро входит в структуру древесной плиты.

Особая конструкция метиза, в которой имеется большая резьбовая и стержневая поверхность, позволяет снизить нагрузку в месте соединения, что увеличивает прочность мебельной или иной конструкции, собранной из ДСП плит. Для изготовления таких шурупов используется высокопрочная углеродистая сталь, которая обеспечивает долговечность и прочность такому метизу. Для защиты от воздействия влаги готовый шуруп покрывается специальным антикоррозийным составом, состоящим из цинка, латуни и никеля.

Использование подобных приспособлений продлит срок использования изделия или конструкции, собираемой из ДСП.

Особая конструкция метиза плотно соединяется с материалом благодаря одинаковому диаметру гладкой части его стержня. При неудачном вкручивании шурупа в ДСП его можно быстро выкрутить обратно, нанеся плите минимальное повреждение.

Известны два вида таких шурупов:

  • универсальный;
  • конфирмат;
  • элементы с тупыми концами.

Они могут иметь разные размеры. Для сборки мебели из ДСП обычно используются шурупы с диаметром от 1,6 до 10 мм. Длина одной единицы может разниться от 13 до 120 мм. Для тонкой ДСП используются чаще всего метизы длиной в 16 мм. Обычные шурупы имеют стержень в форме цилиндра и головку разной формы:

  • потайную;
  • полупотайную;
  • полукруглую.

Модели с потайной головкой используются при креплении ручек, петель, направляющих для выдвижных ящиков. Шуруп полностью утопает в материале. Метизы с полупотайной головкой применяют при создании полностью скрытых в материале креплений. Благодаря плавному переходу от стержня к резьбовой поверхности, при скручивании такая головка полностью погружается в материал.

Метизы с полукруглой головкой используются в тех случаях, когда нужно создать соединение повышенной прочности и исключить возможность деформации создаваемой конструкции из ДСП. У универсального шурупа могут быть шлицы простые или крестообразные. Использование изделий с крестообразными шлицами дает ряд преимуществ в работе:

  • при работе сверло или отвертка с первого раза прочно устанавливаются в головке;
  • при скручивании можно работать только одной отверткой;
  • такие шурупы легко устанавливаются в труднодоступных местах изделия из ДСП.

Конфирматами называются евро-шурупы, которые сегодня чаще всего используются в мебельном производстве. Это надежные и недорогие мебельные метизы, позволяющие создавать прочные соединения, обладающие устойчивостью к сильным механическим воздействиям, в том числе и на излом. Их также можно использовать вместо уголков при сборке корпусной мебели. Для скрытия шурупа после его закручивания головка закрывается специальной пластиковой заглушкой.

Форма и размеры

Мебельный шуруп является самым популярным способом крепления при производстве, сборке мебели. Существует много размеров и форм метизов, предназначенных для осуществления любых технологических операций, связанных с изготовлением мебельных изделий.

Длина и диаметр таких метизов определяются в миллиметрах либо номером. Соотношение диаметра к длине разнится для каждого стандарта, но большого практического значения эти отличия не имеют. Номер определяется числом от 1 до 20, чем больше номер, тем толще изделие. Широко применяются диаметры с числом 2,3,4,6.

ГОСТ регламентирует параметры изделия, но продукция может иметь и нетипичные размеры и производиться, к примеру, под спецзаказ. Таблица номенклатуры универсальных шурупов в миллиметрах.

Диаметр2,53,03,54,05,0
Длинаот 10 до 25от 10 до 30от 10 до 40от 13 до 50от 16 до 70

Самый ходовой размер для мебели — 3 х16 мм; 3,5 х16 мм; 4,0 х16 мм. Параметры универсальных шурупов регламентируют следующие виды ГОСТа.

ГОСТ 1144-80Шуруп, имеющий полукруглую головку и характеризующийся прямым шлицем
ГОСТ 1145-80Крепеж, совмещающий в себе потайную головку и шлиц прямой и крестообразной формы
ГОСТ 1146-80Изделие, имеющее полупотайную головку

Конфирматы для мебели имеют три основных диаметра, из которых чаще применяемым является диаметр 7,0. Таблица номенклатуры евро шурупов в миллиметрах.

Диаметр5,06,57,0
Длина40-5050от 40 до 70

Таблица стандартных размеров конфирмата в миллиметрах.

Диаметр7
Диаметр резьбы6,7-7,1
Шаг резьбы3
Диаметр тела4,7
Диаметр наконечника4,4-4,5
Диаметр части, не имеющий резьбу3-6
Высота шляпки10-12
Диаметр шляпки9,5-10,3
Глубина шлица2,7-3,2

Параметры шурупов индивидуальны для каждого вида. Главными определяющими показателями считаются их длина и толщина. Длина — это промежуток между концом и плоскостью под шляпкой. Этот показатель находится в диапазоне 6 — 150 мм. Толщина равна диаметру резьбы по внешней части метиза, и размер ее колеблется от 3,5 до 6 мм. Масса отдельного метиза зависит от его параметров и может быть в диапазоне 0,3 — 16,6 г, а вес упаковки, содержащей тысячу штук, будет составлять от 0,26 до 20 кг.

Как выбрать?

При выборе подходящего типа шурупов следует обращать внимание на тип ДСП или иного материала, в который будет вкручиваться такой шуруп. Необходимо учитывать тип головки и рисунок на ней для подбора инструмента для вкручивания. Также важно обратить внимание на длину шурупа и диаметр стержня, соотнося их размеры с данными конструкции. При правильном подборе метиза получается создать не только прочное, но и незаметное соединение. Чтобы выбрать качественные саморезы для ДСП, следует руководствоваться следующими правилами:

  • покупать метизы одной цветовой гаммы, чтобы быть уверенными в том, что они прошли одинаковую антикоррозийную обработку;
  • обращать внимание на маркировку крепежной продукции, в которой первой цифрой обозначается диаметр резьбы, а второй – длина шурупа;
  • выбирать метизы с глубоким отверстием на головке для упрощения работы с ними при закручивании и стягивании.

Соблюдение этих правил позволит создать прочный крепеж в мебельной или иной конструкции из ДСП или другой плиты, изготовленной из измельченной древесины.

Как правильно вкрутить саморез в различные материалы

Бетон

Пожалуй, способ установки в бетон сейчас известен всем: сначала следует установить в него дюбель, а затем необходимо вкрутить и сам саморез в этот уже установленный дюбель. По мнению многих умельцев, надежность фиксации значительно возрастает, если поверхность дюбеля смазать соответствующим клеем.

Для сверления отверстий лучше всего использовать перфоратор, о правилах выбора которого мы уже писали ранее. Устанавливая саморезы на дюбели, можно использовать как универсальные изделия, так и по дереву.

Керамическая плитка и кирпич

При необходимости вкрутить саморез в кирпич или в керамическую плитку, поступать следует так же, как и с бетоном. Но для сверления отверстий лучше воспользоваться дрелью.

Полезные рекомендации, касающиеся сверления кафельной плитки, можно найти тут.

Мягкие цветные металлы

Чтобы крепление в таких металлах было надежным, перед вкручиванием изделия в них следует высверлить отверстие очень небольшого диаметра, меньшего, чем диаметр самореза. Вкручивание же его производится без особых премудростей. Единственный важный момент состоит в том, что необходимо использовать изделия лишь универсального типа.

Твердые металлы

Диаметр предварительно высверливаемого отверстия в подобном материале должен равняться диаметру универсального самореза без учета его резьбы или слегка превышать его. Однако некоторые твердые металлы – чугун, например, — саморезам просто не по зубам.

Пластмасса

Саморезы подходят далеко не для всех видов пластмассы, некоторые из ее разновидностей при вкручивании могут просто разрушиться. Если же вы полностью уверены, что ваше пластмассовое изделие не относится к их числу, то применять в этом случае следует ту технологию, которая была описана выше для мягких металлов, используя при этом саморезы с резьбой для дерева.

Древесина и древесные плиты

Естественно в данном случае следует опять-таки использовать саморезы с резьбой для дерева. Если их ввинчивание производится в тонкие доски или плиты, а также в твердые сорта древесины, то предварительно должно высверливаться тонкое принимающее отверстие. Проще всего работать с толстыми досками из мягких сортов древесины: никаких премудростей для этого не требуется.

Как использовать?

Надо правильно закрепить выбранный шуруп, чтобы его не вырвало потом из ДСП. Для этого следует его правильно вкрутить в деревянную поверхность, выбрав для этого подходящий инструмент. Для работы можно использовать:

  • шестигранную биту;
  • шуруповерт;
  • специальный ключ для шурупов;
  • дрель;
  • отвертку.

Универсальные шурупы можно закрутить шуруповертом или отверткой со сменными насадками. Чтобы получить прочное соединение, можно сначала сделать отверстие в материале с помощью сверла, размер которого составляет примерно 70% от размера шурупа. В этом случае шуруп будет прочнее держаться в материале. Выбрав правильно мебельные шурупы и инструменты для работы с ними, можно самостоятельно собрать прочную и долговечную мебельную или иную конструкцию из плит ДСП.

Как правильно выбрать саморезы для мебельных петель?

Для сбора и изготовления предметов интерьера применяют разнообразные крепежи и соединительные части.

Одним из самых востребованных и популярных крепежных элементов выступают саморезы для крепления мебельных петель. Они обеспечивают прочность и долговечность открывания дверей шкафчиков.

Как и любая продукция саморезы-шурупы имеют широкий ассортиментный ряд, особенно важно верно осуществить подбор, потому что это влияет на внешний вид и надежность.

Какие есть виды, и чем они отличаются?

Подбор саморезов для установки мебельных петель определяется, в первую очередь, толщиной полотна и уже после типом соединительной конструкции.

Популярными считаются два вида крепления:

  1. евровинт
  2. шуруп размером 4*16

В каких случаях применяется евровинт, а когда шуруп 4*16 для мебельных петель?

Если начинать рассматривать евровинт, тогда можно прийти к выводу, что он является многофункциональным крепежным элементом. При их использовании можно получить максимальную надежность секций, стянутых существующим крепежным элементом.

Он достаточно простой при установке, и способен выдерживать внушительные нагрузки. Часто мебельщики избегают его применение из-за того, что он относится к типу незакрытых крепежей и видно шляпку.

Шуруп 4*16 является многофункциональным, и активно применяется при установке различных мебельных петель к боковым стенкам мебели.

Обычно с его помощью крепятся популярные четырехшарнирные разновидности петель. Диаметр чашки может быть как 25 мм, так и 35 мм.

Производят саморезы из высококачественных стальных сплавов, а для разнообразия цветовой гаммы дополнительно наносятся покрытия, которые позволяют выбрать подходящий по цвету вариант в частности для внешних и открытых соединений.

Явными достоинствами шурупов выступает:

  • Аккуратное прочное и надежное соединение.
  • Эксцнтриковая стяжка.
  • Точность в сборе и подгонке деталей.
  • Простота монтажа.

Как правило, при покупке мебели фурнитура и крепеж предоставляются в комплекте, если же вы решили самостоятельно приобрести саморезы, то обязательно учитывайте необходимую длину, диаметр, тип и толщину шляпки, вид резьбы.

При установке винтов и шурупов важно не допустить перекоса частей конструкции, а так же ослабления крепежа при многократном вкручивании.

Как с помощью саморезов закрепить петлю?

Для правильной и надежной установки мебельной петли, ее следует установить в подготовленное углубление под прямым углом к торцу фасадной панели, отметить место вкручивания шурупа или евровинта. Дальше нужно аккуратно и прочно их ввинтить,таким образом закрепить деталь.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Особенности саморезов для крепления фанеры, мебельного щита, ДВП, ДСП, МДФ, ОСП.

  • Шлиц torx обеспечивает надежную передачу крутящего момента от инструмента
  • Зенкующие ребра позволяют легко утапливать саморез в любой даже плотный материал
  • Неполная резьба обеспечивает плотное смыкание плитных материалов и несущей конструкции
  • Крупный шаг резьбы обеспечивает надежное соединение
  • Особая геометрия острия предотвращает раскалывание материала

Детализация шурупов для древесно-плитных материалов

Таблица размеров саморезов для фанеры, мебельного щита, ДВП, ДСП, МДФ, ОСП

L длина, mm
D диаметр, mm30354045505560708090100
4++++++++
4,5+++++++++
5+++++++++++

Учитывая особенности эксплуатации древесно-плитных материалов ниже представлена таблица, позволяющая выбрать требуемый размер самореза.

Рекомендации по выбору размера саморезов для крепления древесно-плитных материалов

Толщина плиты, ммМатериал плитыДлина самореза, ммДиаметр самореза, мм
ОСП (OSB)
3сосна, ель304 — 4,5
6сосна, ель404 — 4,5
9сосна, ель454 — 4,5
12сосна, ель504 — 4,5
15сосна, ель554 — 4,5
18сосна, ель604 — 4,5
Фанера ФК, ФСФ, ФБВ, ФБВ-1, ФБС, ФБС-1А и ФБС-1
3береза, сосна, ель304,5
6береза, сосна, ель354,5
9береза, сосна, ель404,5
12береза, сосна, ель454,5
15береза, сосна, ель504,5
18береза, сосна, ель604,5
21береза, сосна, ель704,5
24береза, сосна, ель805,0
27береза, сосна, ель705,0
30береза, сосна, ель905,0
36береза, сосна, ель1005,0
40береза, сосна, ель1005,0
МДФ, ДВП, ДСП, мебельный щит
3щепа, стружки, целлюлоза304,5
6щепа, стружки, целлюлоза354,5
9щепа, стружки, целлюлоза404,5
12щепа, стружки, целлюлоза454,5
15щепа, стружки, целлюлоза504,5
18щепа, стружки, целлюлоза605,0
21щепа, стружки, целлюлоза705,0
24щепа, стружки, целлюлоза805,0
27щепа, стружки, целлюлоза805,0
30щепа, стружки, целлюлоза905,0
36щепа, стружки, целлюлоза1005,0
40щепа, стружки, целлюлоза1005,0

Выбирая саморезы для Фанеры, OSB, ДСП, следует учитывать, что габариты плиты отделочного материала могут изменяться в зависимости от влажности окружающей среды, поэтому наиболее нагруженными точками крепления древесно-плитных материалов являются точки, расположенные по периметру плиты.

Число точек крепления (количество саморезов) определяется размером и толщиной плиты и в большинстве случаев составляет не менее 20 на квадратный метр при условии правильного подбора размера самореза. В середине плиты допускается меньшая плотность расположения точек крепления чем по периметру.

Cаморезы для Фанеры, OSB, ДСП и плитные материалы

При укладке между плитами необходимо оставлять компенсационный зазор, исключающий их контакт даже при разбухании.

Фактически все плитные материалы имеют плотность равную плотности основания или выше. При изменении размеров плиты под воздействием влажности крепеж (саморезы) расшатываются в большей степени в основании и в меньшей степени в плите.

Поэтому при креплении плитных материалов, не имеющих поперечного расположения слоев (ДСП, ДВП, МДФ, мебельный щит из массива древесины) необходимо использовать плиты наименьших габаритов. Для открытого способа крепления необходимо выбирать саморезы, имеющие безрезьбовую часть равную или больше толщине плиты.

Виды и типы саморезов

По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.
Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.

Перечень популярных типов саморезов, их назначение и размеры
Внешний вид саморезаШаг резьбы саморезаОбласть применения саморезовДиаметр самореза, ммРяд длин саморезов, мм
СреднийУниверсальные саморезы, предназначены для всех видов крепления, являются самыми популярными3,0; 3,5; 4,0; 4,5; 5,0; 6,012; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
Частый, резьба в два заходаСаморезы для крепления к металлическим листам толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже
РедкийСаморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным3,5; 4,0; 4,5; 5,016; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
Средний, профиль елочкиСаморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,012; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
АсимметричныйСаморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т. п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно5,0; 7,540; 50; 60; 70
Переменный с насечкойСаморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм7,570; 90; 110: 130; 150; 180; 200

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.

Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.

Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.

Применение мебельного крепежа | Болтзавод

Качество сборки мебели, ее эстетичность и то, как она будет себя вести во время эксплуатации, зависит от крепежных изделий, используемых для соединения отдельных частей мебели между собой.

Современные производители крепежа выпускают на рынок большое количество деталей, способных создавать прочные и долговечные соединения. Часто бывает так, что сама мебель состарилась, потеряла привлекательный внешний вид, а крепежные изделия остались в полном порядке и готовы прослужить еще не один десяток лет.

Условно разделить весь мебельный крепеж можно на четыре категории:

  • резьбовой крепеж — болт или винт с гайкой;
  • эксцентриковые и межсекционные стяжки;
  • конфирматы, шурупы, саморезы;
  • уголки и шканты.

Хотя некоторые детали, используемые при сборки мебели, и взаимозаменяемы, рассматривать применение мебельного крепежа нужно для каждой категории в отдельности.

Болты с гайками

Иногда к болтам и гайкам еще добавляют шайбы. Используются они при сборке частей столов, кресел, диванов, корпусной мебели и пр.

Мебельные болты отличаются от своих собратьев, работающих в строительстве и машиностроении, не только по внешнему виду, но и по конструкции. Современные болты — это изделия с полукруглой или декоративной головкой, подголовком и усом для жесткой фиксации в отверстии.

Из всех разновидностей мебельного болта, наверное, более всех распространены метизы с забивными гайками. Такие изделия широко используются на автоматизированных производствах, немного реже в бытовых условиях.

Изготавливается забивная гайка согласно одному стандарту, но имеет несколько разновидностей, отличающихся друг от друга как по внешнему виду, так и по условиям монтажа.

Болтовое соединение отличается прочностью, надежностью и сравнительной простотой установки. Единственное, к чему необходимо отнестись внимательно, — это точная разметка отверстий. Ошибки исправить будет трудно.

Эксцентриковые стяжки

В наше время этот вид крепежа достаточно часто используется в мебельном производстве.

Главные преимущества этих изделий — “невидимость”, возможность соединения элементов под прямым углом, прочность.

Мелкие части мебели соединяют пластиковыми стяжками, для крупных лучше использовать металлические.

Рассмотрим два наиболее распространенных и интересных вида эксцентриковой стяжки.

Минификс. Используется для сборки мебели из ЛДСП. В продажу изделия поступают в различной комплектации, но основные части — это эксцентрик, муфта, стержень.

Для установки минификса необходимы — фреза диаметром 15 мм, два сверла: 8 мм для сверления в торце ДСП и 4,5 мм для плоскости ДСП. Чтобы при неаккуратном закручивании не вырвало кусок, можно отверстие 4,5 прозенковать. На эксцентрик обычно устанавливают пластиковую заглушку.

Еще один вид мебельной стяжки — рафикс. Работает сразу на двух фронтах — как стяжка и как полкодержатель одновременно. Применяется этот крепеж для горизонтальных соединений (в основном в полках). Если выбирать, на что поставить полку — конфирматы или рафиксы, то последние будут надежнее. Благодаря рафиксам можно многократно проводить сборку/разборку мебели.

Для установки рафикса нужна фреза 20 мм (вручную или на станке), сверло 4,5 мм для торца и зенковка. В принципе, если приноровиться, ничего сложного в монтаже этого крепежа нету.

Кухни, гарнитуры для прихожей, книжные шкафы, да почти все изделия из ДСП и ЛДСП собраны с помощью эксцентриковых стяжек.

Межсекционные стяжки

Если рядом стоят две секции одного гарнитура и одну перекашивает по отношению к другой, их необходимо соединить, чтобы придать “порядочный” внешний вид. Для этих целей используют межсекционные стяжки. В принципе, можно использовать и саморезы. Раньше именно так и делали. Но, если мебель тяжелая, саморез под нагрузкой может легко вырвать, а стяжка устоит.

Состоит стяжка из цилиндрической гайки и винта. Чтобы избежать повреждений мебели, под головку подкладывают шайбу и не допускают слишком сильной затяжки.

Конфирматы

Наиболее часто используемая разновидность мебельных шурупов. Внешне представляет из себя стержень с тупым концом, редкой, выступающей резьбой и потайной головкой. Используется для вертикальных и горизонтальных соединений.

При производстве мебели чаще всего применяют конфирматы 7 x 50 мм. Для  массивных конструкций подходят евровинты 7 x 70 мм. Часто в изделиях, которым в процессе эксплуатации приходится выдерживать повышенные нагрузки, для усиления соединения совместно с евровинтами используются шканты.

Отверстия делают сверлом-фрезой или специальным сверлом под конфирмат. Если ни того ни другого нет в наличии, можно взять обычные сверла 7 и 4,5 мм и зенковку.

Конфирматы, конечно, нарушают целостность мебели, но устанавливаются быстро, держат прочно, а головки всегда можно скрыть самоклеящимися или пластиковыми заглушками. Именно за простоту монтажа, а еще за то, что для них не требуется точная разметка, евровинты и полюбили мебельщики. Практически во всех видах мебели из ДСП, МДФ, дерева можно встретить соединения, выполненные с помощью евровинтов.

Универсальные мебельные саморезы

Обычный крепеж с редкой резьбой и острым концом. Обычно используются для сборки мебели из натуральной древесины, ДСП, ЛДСП и пр. На автоматизированных производствах в настоящее время их применяют в качестве основного компонента при установке эксцентриковой стяжки. А вот небольшие мастерские, где делают авторскую мебель из дерева, применяют саморезы как отдельный вид крепежа.

Чтобы установить саморез, не нужна точная разметка и предварительное засверливание. Чаще всего используются следующие размеры метизов:

  • 30 мм — такими саморезами иногда заменяют межсекционную стяжку. Высверливают отверстие сверлом 2,5 мм с “потаем”, а шляпку маскируют заглушкой под цвет мебели. Держит саморез не лучше и при монтаже требует немного больше усилий, но стоит дешевле стяжки. Еще одно применение — скрепление двух панелей ДСП (ЛДСП) в одну, если плит нужной толщины нет в продаже.
  • 16 мм — самый востребованный из всех. Служит для прикручивания ножек к кухонным гарнитурам, петель, пластиковых и железных уголков и пр.
  • 20 мм — крепит задние стенки к кухонным модулям и шкафам купе. Для отверстий используют сверла 2,5 мм с зенковкой.

Мебельные уголки

Есть одинарные и двойные уголки, пластиковые и металлические, декоративные с крышками. Мастера по установке мебели не слишком жалуют эти изделия, но бывают ситуации, когда без них не обойтись. Во всяком случае, обычно ставят их в местах, где они не бросаются в глаза — крепят шкаф, столешницу и др.

При выборе дешевых пластиковых уголков китайского производства следует быть внимательными. Если хотя бы немного пережать, некачественный пластик трескается по углам.

Шканты

Выглядят как деревянные (пластмассовые, металлические) цилиндры с рифленой поверхностью. Длину и диаметр шкантов подбирают в зависимости от толщины деталей. Чаще других при сборке мебели используются шканты 30 x 8 мм.

Деревянные шканты соединяют детали мебели из древесины, ДСП, МДФ, фанеры. Пластмассовыми крепят части корпусной щитовой мебели.

Часто изделия выступают в качестве помощников для минификсов и конфирматов. Если они работают в одиночку, то, как правило, их садят на клей.

Для установки шкантов необходимо сверло с диаметром, равным диаметру крепежа, и стопорное кольцо для одинаковой глубины отверстий.

Пазы на крепеже могут быть разной конфигурации (горизонтальные, вертикальные, винтообразные), или их может вообще не быть. Делают их для более свободного прохождения воздуха и улучшения схватывания клея.

Наиболее часто встречающаяся проблема при установке шкантов — отверстия одной детали не совпадают с отверстиями в другой. Чтобы не совершить ошибку, необходимо сначала просверлить отверстия в первой детали, совместить ее со второй и маркером через отверстия сделать разметку.

Полкодержатели

Есть обычные полкодержатели и для стекла. Для стекла отличаются от обычных только наличием силиконовых присосок. Хотя для полок из ДСП тоже можно использовать изделия с присосками, они прекрасно прилипают к материалу.

Вроде бы без этого крепежа можно и обойтись — сделать все полки “глухими”. Но это неудобно, особенно на кухне. Если какая-то вещь не “вписывается по длине”, всегда должна быть возможность немного отодвинуть полку.

Чтобы собрать мебель, кроме крепежных изделий нужен нормальный шуруповерт или хотя бы набор отверток. И тогда все получится. Главное — не спешить и не допускать брака.

Рынок мебельной фурнитуры не стоит на месте. С каждым годом появляются все новые виды (подвиды, разновидности) крепежных изделий. Они отличаются друг от друга по назначению, цвету, размеру, способу установки, материалу, покрытию и т.д.

Вроде бы маленькие детали, а играют такую большую роль. С помощью крепежа можно как увеличить, так и уменьшить срок службы гарнитуров. Установка мебели — это качественные крепежные изделия, умелые руки и работающие мозги. Последние два условия зависят только от вас. А хороший мебельный крепеж можно выбрать в нашем каталоге. Все изделия, которые мы предлагаем, соответствуют государственному и международному стандарту качества. Ознакомьтесь с характеристиками изделий в карточках товаров, а если останутся вопросы, наберите номер одного из контактных телефонов. Наши специалисты внимательно выслушают, и подробно ответят на все, что вас интересует.

Мебельный крепеж — J C Gupta & Sons

 У нас имеется широкий ассортимент крепежных изделий и шурупов, используемых в производстве мебели и деревообработке.

Ассортимент

: соединительные болты, винты JCB, винты CM, винты для ДСП, цилиндрические гайки, подвесные болты, соединительные винты, Minifix, деревянные дюбели, D-образные гайки, Т-образные гайки и т. д.

Соединительные болты (винты JCB)

Стальные соединительные болты регулярно используются в мебельном производстве, в том числе при производстве шкафов, стульев, столов, кроватей; на самом деле почти любой тип мебели.



Предназначен для использования с другими крепежными элементами для мебели, такими как поперечные дюбели, закладные гайки или соответствующие колпачки для мебельных соединителей, которые мы также поставляем.



Для установки привода с шестигранной головкой требуется стандартный шестигранный ключ.



Перейти на страницу JCB.




Винты Confirmat (винты CM)

Socket Confirmat Шурупы по дереву работают с шестигранным ключом 3 мм ИЛИ битой Pozi и подходят для всех угловых соединений ДСП и других мебельных изделий.Эти винты предназначены для обеспечения надежного соединения в направляющих отверстиях диаметром 4 или 5 мм и доступны с декоративными пластиковыми колпачками или без них.

Для достижения наилучших результатов мы рекомендуем монтировать заподлицо в предварительно просверленное отверстие с потайной головкой.


Шурупы для ДСП

Шурупы для ДСП

теперь доступны у нас. Идеально подходит для быстрой фиксации к дереву и доскам.

Головка с потайной головкой имеет привод Pozi для легкой затяжки. Доступны из мягкой стали и нержавеющей стали марки AISI 304.

По умолчанию большинство размеров имеют полную резьбу, а некоторые размеры доступны с половинной резьбой.

Размеры: диаметр от 3 до 8 мм и длина до 150 мм.

Перейти на страницу Винты для мебели.


Болты подвески

Подвесные болты — это болты из нержавеющей стали с резьбой на обоих концах: машинная резьба для использования с гайкой или резьбовым отверстием на одном конце и деревянная резьба на другом. Они предназначены для вставки в предварительно просверленное отверстие.Идеально подходит для:

Накладное применение: подвешивание электропроводки или листового металла к деревянным конструкциям.

Санитарно-техническое оборудование: сантехника и сантехника

Перейти на страницу подвесных болтов




Соединительные винты

Соединительный винт

Соединительные винты

состоят из 2 частей: охватываемой втулки и ребристой внутренней части. Широко известный как секс-болт или болт для инструментальной стойки, он используется для скрепления параллельных панелей.Он имеет множество применений в мебельной промышленности.

Доступен широкий диапазон длин для большинства применений.

Использование:  Типичные приложения включают параллельное соединение

Материал


Деревянные дюбеля
 Деревянные дюбели представляют собой цилиндрические куски дерева, которые можно использовать в деревообработке, ремеслах и т. д. в качестве штифтов, осей и опорных стержней.
   Доступны различные диаметры и длины.

Перейти на страницу деревянных дюбелей.






D-гайки

— это самонарезающая вставка для дерева, обычно используемая для сборки мебели в сборе, обеспечивающая прочную и постоянную резьбу для дерева и листового материала на древесной основе. Эти D Вставка Гайки обеспечивают прочную, постоянную резьбу для дерева и листовых материалов на древесной основе. Встроенный фланец предотвращает расщепление и предотвращает слишком глубокое ввинчивание гайки Insert .


Т-образные гайки

A Т-образная гайка , Т-образная гайка или Т-образная гайка — тип гайки, используемой для крепления заготовки из дерева, стружечных или композитных материалов, оставляя ровную поверхность. Т-образные гайки
представляют собой резьбовые стальные вставки с зубцами, которые вставляют выступы в древесину при затягивании и часто срабатывают, когда шурупы выходят из строя. После установки Т-образной гайки для соединения соответствующих деталей используется обычный болт. Т-образные гайки
более эффективны, чем шурупы.Они с меньшей вероятностью будут полосать или вызывать трещины или расколы в любом типе древесины. Детали могут производиться серийно с Т-образными гайками, собираться и повторно собираться для транспортировки или упаковываться в виде комплекта. Т-образные гайки устойчивы к движению и вибрации, и их можно затягивать через равные промежутки времени. Поскольку у них есть зубцы, Т-образные гайки захватывают более мягкие материалы, такие как ДСП, лучше, чем шурупы по дереву, которые имеют тенденцию сдираться.
Теперь доступен также из нержавеющей стали.
Доступен в метрической и BSW сериях.

Перейти на страницу «Гайки с деревянными вставками».


МИНИФИКС

Мебельные соединители обеспечивают функциональность мебели, соединяя деревянные доски и придавая предмету мебели форму, функцию и жизнь.

В настоящее время в мебельной промышленности застежка minifix является наиболее важным и усовершенствованным соединителем.

В основном используется для крепления плоской мебели. Кулачковый дюбель при использовании с кулачковым замком называется Minifix.

Перейти на страницу Minifix.





Цилиндрические гайки и соединительные гайки.



Бочковые гайки

— это тип крепежа JCB, который чаще всего используется в мебельной промышленности.



Перейти на страницу с орехами.

Рваная мебельная фурнитура – ​​Мебель из ДСП

От Disolapy, 01.02.2020

ДСП – это строительный материал, состоящий из древесной стружки и частиц, скрепленных между собой синтетической смолой. Это относительно дешевый материал. Как правило, он используется в тех случаях, когда прочность древесины не имеет решающего значения.



Очень частым повреждением является зачищенное резьбовое отверстие. Я различаю две ситуации:

  1. Слишком большой крутящий момент при затяжке винтов. В этом случае винт проворачивается, но не затягивается, отверстие для винта зачищено. Это повреждение часто возникает во время установки и окончательной затяжки винтов петель или ручек. Обратите внимание, что это легко может произойти, так как максимальный крутящий момент, который можно приложить к шурупу без повреждения древесно-стружечной плиты, меньше макс.крутящий момент, который можно приложить к массивной древесине. Ремонт относительно прост:
    • Выверните винт и очистите отверстие.
    • Обмакните зубочистки в клей, вставьте несколько зубочисток в отверстие и отломите их. Подойдут либо плоские, либо круглые зубочистки.
    • Немедленно вытрите капли клея влажной тканью. Вам не нужно ждать, пока клей высохнет, или сверлить новые отверстия для шурупов; переустановите оборудование, ввинчивая винты прямо в зубочистки.
    • Подождите, пока клей высохнет, чтобы полностью загрузить винт (например,г., не используйте сразу потайную петлю, пока клей полностью не высохнет).
  2. Слишком сильное внешнее усилие на шуруп или элемент (ручка, петля), привинченный к ДСП. В этом случае шуруп обычно отрывается от ДСП, увлекая за собой большой кусок плиты. Это может привести к достаточно большому ущербу. Чтобы заменить вытащенный винт, необходимо залатать отверстие шпатлевкой, способной удерживать винты:
    • Очистите отверстие острым инструментом (напр.г., стамеска, нож или отвертка).
    • Нанесите небольшое количество эпоксидной шпаклевки для дерева, полиэфирной смолы или шпаклевки для кузова автомобиля на плоскую поверхность. Следуйте рекомендациям производителя.
    • Используйте деревянные зубочистки, чтобы заполнить небольшие отверстия, затем выньте их и зачерпните количество наполнителя на краях. Вставьте их обратно в отверстие и оставьте там, пока наполнитель не затвердеет, что должно занять около часа. В качестве альтернативы также, например. можно использовать опилки или деревянную стружку.
    • Отрежьте концы зубочисток перед тем, как закрутить шуруп обратно в отверстие.
    • Заполните большие отверстия и выбоины пластиковым шпателем. Вдавите наполнитель в отверстие или выдолбите его ножом, затем соскребите поверхность. Дайте наполнителю высохнуть, прежде чем вкручивать в него шурупы.

виды и способы применения. Крепление деталей саморезами

Стяжка мебельная применяется только в мебельном производстве. При изготовлении мебели не стоит использовать вместо мебельной стяжки традиционный крепеж, поскольку он обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж.Далее мы рассмотрим наиболее часто используемые виды мебельной стяжки и их особенности.

Подтверждение

Наиболее распространенным типом крепления является конфирмат. Он также самый простой в использовании. С его помощью собирать мебель проще и быстрее, чем при использовании других видов мебельной стяжки. Особенно, если при сборке приходится самостоятельно сверлить отверстия под крепеж. С помощью конфирматы две детали соединяются под углом 90 градусов.



Рис.1.

Чтобы снять две детали, нужно просверлить два отверстия. Одна в одной части, диаметром, равным диаметру конфирматной головки, другая, в конце второй части, меньшего диаметра, равного диаметру резьбовой части.

Как правило, для этого используются сверла диаметром 6 и 5 мм соответственно. Однако существует комбинированная дрель для одновременного сверления отверстий. Это очень удобно. Нет необходимости постоянно переставлять сверла или использовать два сверла одновременно.



Рис. 2.

Confirmate является универсальным крепежом, но имеет некоторые недостатки и особенности применения.

Confirmate следует наносить одновременно с использованием дюбелей. Шпунт представляет собой деревянный стержень диаметром 6-8 мм и длиной 20-30 мм (на фото ниже, рядом с конфирматом). Дюбель выполняет роль направляющей и не дает смещаться деталям во время затяжки.



Рис. 3.

Несмотря на то, что мебель, собранная с применением Confiramate, может быть собрана или разобрана, мебель из ЛДСП переносит это не очень хорошо.Как правило, после одной разборки мебельная стяжка плохо держится.

Аккуратно заверните конфирмат. Самый лучший вариант вручную или отверткой на небольшой скорости. В противном случае резьба конфирмата превращается в сверло, которое пробивает отверстие.



Рис. 4.

Для того, чтобы утопить шляпку в корпус предмета мебели, следует пользоваться ключом и делать это аккуратно, иначе есть вероятность обрыва резьбы. Иногда необходимо сначала сделать циконирование.

Подтверждение относится к «видимым» креплениям. Те. в отличие от других видов застежек остается видимым, поэтому необходимо использовать специальные заглушки или наклейки, чтобы скрыть застежки.


Рис. 5.


Рис. 6.

Эксцентриковая муфта

Эксцентриковая стяжка чаще используется при изготовлении мебели в заводских условиях. Причиной этого является сложность сверления отверстий. Эксцентриковая муфта состоит из двух частей: пальца и эксцентрика.В одну часть устанавливается шпилька, в другую эксцентрик.



Рис. 7.

Основным преимуществом этого вида застежки является то, что эта застежка является скрытой, а значит не портит внешний вид мебели. Кроме того, этот вид крепления, в отличие от конфирмата, позволяет многократно собирать и разбирать мебель, что немаловажно, например, при переезде. Также с помощью эксцентриковой стяжки можно соединять детали под разными углами.

При самостоятельном изготовлении мебели используется редко из-за сложности сверления отверстий и невозможности исправления стыка при сборке. Основная сложность в сверлении отверстий заключается в отверстии под эксцентрик. Отверстие не сквозное и требует использования специального сверла — сверла Форстнера.



Рис. 8.



Рис. 9.



Рис. 10.

В данном случае глубина выборки около 12 мм, а толщина ЛДСП 16 мм.Остальная толщина стенки составляет всего 4 мм. Есть риск просверлить больше, чем нужно, тем самым испортив предмет мебели. Поэтому для сверления отверстий под эксцентриковый раскос необходимо использовать ограничители глубины сверления.



Рис. 11.

Стяжка пересечения

Эта стяжка представляет собой винт и гайку, стягивающие два предмета мебели, например, два шкафа. Для шкафов стяжек применяют 2 – 4 межсекционные стяжки. В зависимости от толщины ДСП бывает межсекционная стяжка разного размера.



Рис. 12.

Учитывая, что для обвязки шкафов используется межсекционная стяжка, а шкафы, в свою очередь, изготовлены из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые используются для стягивания деталей большой толщины.



Рис. 13.

Полкодержатели

Разновидностей полокодержателей огромное количество.Однако их можно разделить на две группы: полочники из ДСП и полочники из стекла. В свою очередь, каждую из этих групп можно разделить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: штанги и полкодержателя.



Рис. 14.

Винт устанавливается в стенку шкафа, а опора полки в корпус полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и в стенке шкафа.Для большинства полкодержателей размеры отверстий стандартизированы, они показаны на рисунке ниже. Однако при установке опоры полки следует внимательно смотреть инструкцию, чтобы не было ошибки.



Рис. 15.

Стоит отметить, что полкодержатели для ЛДСП бывают с фиксацией и без. Неподвижная полочная опора имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа.Полкодержатель с фиксацией имеет еще одно преимущество, полкодержатели такого типа выполняют роль дополнительного усиления мебельных конструкций.



Рис. 16.

Полкодержатели стеклянные имеют более простую конструкцию. Крепятся они только к стенкам шкафа с помощью самореза.



Рис. 17.

Полкодержатели для стекла без крепления стержневые или уголковые. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло надежно фиксируется и не может случайно выпасть. Рис. 19. Стяжка для столешницы. Обеспечивает надежное соединение двух частей столешницы. Для повышения точности соединения деталей целесообразно использовать его совместно с дюбелем. Для стандартной стяжки в соединяемых частях столешницы делаются несквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Пара стяжек используется для соединения двух столешниц вместе.Для установки стяжек необходимо сделать углубления для упоров стяжки и прорезь для шурупа. Сделать это можно по-разному… Далее самый доступный вариант. Углубление под упоры делается сверлом Форстнера подходящего диаметра, прорезь для шурупа можно сделать с помощью электролобзика.



Рис. 20.

Мебельный уголок

Этот тип застежки используется для соединения двух деталей. Это достаточно хрупкий способ соединения, поэтому его применяют для крепления деталей, на которые не предполагается воздействие больших нагрузок.Обычно это декоративные элементы, например, основание шкафа или антресольные полки.


Рис. 21.

Часто используются пластиковые уголки вместо металлических. Они не менее прочны, но имеют более привлекательный внешний вид и возможность скрытого крепления. Мебельный уголок крепится к двум сопрягаемым деталям двумя саморезами. Затем крышка защелкивается, таким образом скрывая застежки.



Рис. 22.

Рассмотренные в статье мебельные застежки являются наиболее распространенными и наиболее часто используемыми, в связи с тем, что они являются наиболее универсальными и удобными в применении видами застежек.В подавляющем большинстве случаев описанных видов мебельных креплений достаточно для сборки любой мебели.

В отличие от гвоздей, скрепляющих деревянные детали за счет обжатия стержня гвоздя древесиной, шурупы и саморезы имеют винтовую резьбу. Именно эта резьба не позволяет шурупу или саморезу свободно выходить из тела древесины, а кроме того, резьба значительно увеличивает площадь контакта шурупа или самореза с древесиной.Поэтому даже если просверлить отверстие того же диаметра, что и саморез, то несущая способность ввернутого самореза, конечно, несколько уменьшится, но при этом внутренние напряжения в древесина после закручивания самореза уменьшится намного больше, а значит, закручивать саморез будет намного легче и значительно снизится риск расколоть дерево, ДСП или другой материал.

2.

Процесс деформации древесины под действием силы при затягивании самореза очень сложен.Древесина — неоднородный материал и прочность древесины сильно зависит от точки приложения нагрузки, наличия сучков, породы древесины и т. д. Минимальная прочность древесины — в местах соприкосновения волокон, поэтому , обычно острие самореза попадает между волокнами древесины, и затянуть саморез практически невозможно, как и просверлить отверстие в древесине с точностью до десятых долей миллиметра. К счастью, обычно такой необходимости нет.Для бытовых целей погрешность в 0,5-1,5 мм вполне нормальная.

3.

Любой шуруп или саморез имеет определенный объем, и когда мы вкручиваем шуруп или саморез в древесину, мы тем самым пытаемся уменьшить объем дерева на объем шурупа. Никакого чуда не происходит. Частично объем древесины уменьшается за счет дробления древесины, т. е. за счет неупругих деформаций. Причем, чем тупее шуруп или саморез (а саморезы еще и тупые), тем больше доля неупругих деформаций, возникающих под острием шурупа, а значит, на саморез нужно сильнее давить. саморез или винт, чтобы сделать эти деформации.Часть объема освобождается за счет расщепления древесины вдоль волокон, при этом между волокнами появляется щель, научно говоря, трещина. Ширина раскрытия трещины зависит не только от факторов, перечисленных в п. 2, но и от геометрических размеров изделия и точки приложения нагрузки. Чем больше геометрические параметры изделия и чем ближе точка вкручивания самореза к центру тяжести сечения, тем меньше ширина раскрытия трещины, а значит, опять же, больше усилий необходимо прикладывать для затягивания саморез или шуруп в таком месте.И чем меньше ширина и высота изделия и чем ближе место вкручивания самореза к краю, тем больше вероятность того, что изделие не просто треснет, но и треснет, и тогда будет очень легко закрутить саморез или шуруп, но толку от такого самореза или шурупа не будет. но только один сплошной вред. Остальной объем для завинчивания винта освобождается за счет упругих деформаций. Распределение внутренних напряжений в теле древесины при упругих деформациях приводит к появлению трещин.Аналогичная ситуация наблюдается при вкручивании шурупов в детали из ДСП или ОСП небольших размеров, древесно-стружечные или ориентированно-стружечные плиты имеют меньшую прочность, чем древесина.

4.а.

Таким образом, когда мы вкручиваем шуруп или саморез в древесину без предварительного сверления, мы должны постоянно преодолевать предел прочности древесины под острием самореза или шурупа и на резьбе и все возрастающие силы трения усилие, возникающее при сжатии стержня самореза древесиной.Сила трения увеличивается из-за увеличения площади контакта самореза или шурупа с деревом. В результате при достаточно больших диаметрах стержней или при ввинчивании в более твердые породы дерева или на большую глубину ни одна обычная отвертка не будет иметь достаточной мощности, чтобы забить шуруп или саморез на требуемую глубину. А отвертка будет только громко чирикать, намекая на то, что предел прочности превышен и это правильно, ведь производители отверток не любят бесплатно ремонтировать изделия, поврежденные из-за упрямства пользователя.

4.б.

Однако не все люди пользуются регулируемым шуруповертом, зачем покупать лишний электроинструмент, когда есть дрель и насадка-шуруповерт для саморезов. Дрель, в отличие от шуруповертов, не имеет регулировки мощности, и поэтому при закручивании шурупов или шурупов большого диаметра или на большую глубину возможны 4 варианта развития событий:

  • Вы сорвете шлицы на головке самореза или шурупа — очень большая вероятность, особенно при затяжке на больших оборотах.
  • Вы очень быстро испортите биту отвертки. Однако если насадка для саморезов китайская, такое может случиться даже при относительно небольших нагрузках на насадку.
  • Вы сломаете саморез, который не выдерживает крутящего момента — не часто, но такое бывает. Дело в том, что саморезы, в отличие от шурупов, предварительно закалены и поэтому более хрупкие, чем шурупы.
  • Вы сожжете дрель при закручивании большого количества шурупов на малых оборотах.

Не думаю, что вам понравится хотя бы один из этих вариантов, поэтому лучше потратить лишнее время на сверление отверстий, чем тратить это время на ремонт дрели, покупку новых насадок или откручивание сломанного самореза.

4.в.

Несмотря на триумфальное шествие электричества по земному шару, действие грубой физической силы еще никто не отменял, а потому и сейчас не редкость, когда шурупы или саморезы закручиваются от руки отверткой. Да чего греха таить, я сам не люблю лишний раз спускаться за электроинструментом, когда работаю на высоте. При закручивании шурупов или саморезов вручную варианты развития событий почти такие же, как и при работе с дрелью, только сверло не сожжешь, а вместо насадки испортишь отвертку и еще можно заработать пара хороших мозолей.Но в этом есть и положительная сторона – Ваши мышцы будут развиваться, и девушки это любят, только не говорите им, как именно вы накачали мышцы.

4.г.

Есть еще один малоиспользуемый сейчас метод — не закручивать шурупы или саморезы, а забивать молотком. Однако этот способ больше подходит для шурупов, из-за повышенной хрупкости саморезы чаще ломаются, чем гнутся, и только если саморез выступает над поверхностью дерева на 0,3-0,5 см, то можно попробуй закончить.Речь не идет о специальных шурупах, вбитых в дюбели.

Были в советское время и другие рекомендации по закручиванию шурупов (дешевой электроэнергии тогда было много, а доступных электроинструментов почему-то не хватало), например, предлагалось сначала затянуть первый шуруп, прежде чем зализывать шлицы , то открутить и выбросить первый винт и вкрутить на его место второй винт, а если на втором шлицы сольются, то выкрутить второй винт и вкрутить на его место третий.Другой вариант был более щадящим, предлагалось перед затяжкой смазывать шуруп мылом, чтобы уменьшить силу трения вала шурупа о дерево. Сейчас такие способы вкручивания шурупа кажутся экзотикой, тем не менее, выбор метода остается за вами.

Для саморезов по металлу также иногда необходимо просверлить отверстия, если шурупы тупые. Особенно часто это приходится делать при сборке. металлический каркас под гипсокартон, пластиковые панели или панели МДФ. Дело в том, что тупые саморезы не прорезают листовой металл каркаса, а продавливают и, соответственно, площадь контакта самореза увеличивается еще больше и на такие нажимать нужно очень сильно саморез.В этом случае сверление отверстий не только облегчит и ускорит сборку каркаса, но и поможет избежать лишних травм, ведь повредить руку соскочившей с самореза насадкой очень легко .

Фанера (древесно-ламинированная плита) — многослойный материал, изготовленный путем склеивания специально подготовленного шпона. Количество слоев шпона обычно нечетное, от 3 и более. Для повышения прочности фанеры слои шпона наносят так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.Фанера подвержена незначительному короблению при воздействии влаги или нарушении технологии производства. Тонкая фанера обычно используется для облицовки стен и потолка, толстая фанера – для основания пола. Фанера хорошо выдерживает ударные механические нагрузки, в зависимости от сорта может применяться как для черновой, так и для чистовой отделки. Идеальный способ крепления фанеры с черновой отделкой открытый – через лицевую поверхность саморезом необходимой длины. Важным параметром крепления фанеры является ее толщина.Толщина фанеры по ГОСТ 3916.2-96 колеблется от 4 до 30мм.

OSB (ОСП)

OSB или OSB (ориентированно-стружечная плита) представляет собой многослойный (3-4 и более слоев) лист, состоящий из древесной стружки (тонкой стружки), склеенной различными смолами с добавлением синтетического воска и борной кислоты… Стружка в слои плиты имеют разную ориентацию. В наружном — продольном, во внутреннем — поперечном.

OSB классификация:

  • ОСБ-1 — применяется в условиях пониженной влажности(мебель, обивка, упаковка)
  • OSB-2 — применяется при изготовлении несущих конструкций в сухих помещениях
  • OSB-3 — применяется при изготовлении несущих конструкций в условиях повышенной влажности
  • OSB-4 – применяется при изготовлении конструкций, выдерживающих значительные механические нагрузки в условиях повышенной влажности.

ОСП, как и фанера, обладает хорошей механической ударопрочностью и может применяться как для черновой, так и для чистовой отделки. Идеальный способ крепления OSB открытый – через лицевую поверхность саморезом необходимой длины. Для крепления OSB важным параметром является его толщина. Толщина OSB по ГОСТ 32567-2013 колеблется от 6 мм с шагом 1 мм. Наиболее широко используются листы OSB толщиной 9, 12, 15, 18 и 22 мм.

Мебельный щит

Щит мебельный массивный — материал, применяемый для изготовления мебели, предметов интерьера, лестниц, полов, а также для проведения декоративной отделки помещений Щит мебельный — продукт глубокой переработки древесины, изготавливается с соблюдением всех санитарных норм. и производственно-технологические стандарты.Мебельный щит бывает двух видов: сращенный и цельный. Массив изготавливается из массива дерева, а сращенный – путем склеивания и обработки ламелей. Ламель – это высококачественный, дорогой шпон из различных пород дерева, получаемый путем распиливания или строгания массива древесины. В обоих случаях древесину сушат до влажности 8%. Новейшие технологии позволяют получить сращенным мебельным щитом высокой прочности, по своим характеристикам ничем не уступающим цельному, при этом снижаются производственные затраты, а, следовательно, и конечная стоимость изделия для покупателя.При изготовлении мебельного щита используются различные породы дерева (ель, сосна, бук, дуб, береза, клен, ясень, лиственница и др.). Толщина мебельного щита обычно составляет 18, 20, 25, 28, 32 и 40 мм.

ДСП

ДСП или ДСП (ДСП) — плитный материал, который получают путем смешивания технологической стружки высушенного типа и специальных смол, улучшающих связующие свойства основного компонента. ДСП довольно сложна в использовании. ДСП плохо держит шурупы и гвозди.Кроме того, следует обращать внимание на производителя и те требования, которые предъявляются к производству ДСП. Дело в том, что используемые смолы должны применяться в определенном соотношении с основным сырьем ДСП. В противном случае ДСП станет экологически опасной. строительный материал. В России производится несколько видов ДСП. Возможно изготовление одно-, трех- и многослойных видов ДСП. В продаже можно найти как шлифованную, так и нешлифованную ДСП. Вы можете купить ДСП с повышенной влагостойкостью, и даже огнестойкостью.Плиты также различают по плотности. Многие из этих видов ДСП используются в строительстве зданий и сооружений, а также во внутренней отделке.

Производство ДСП

регламентируется ГОСТ 10632-2007. По ГОСТ 10632-2007 толщина ДСП от 3 мм с градацией 1 мм. Наибольшее распространение получили плиты ДСП толщиной 16мм, 18, 20, 32 и 40мм. Главный недостаток ДСП с точки зрения крепления заключается в том, что материал под действием динамических нагрузок легко крошится и, соответственно, плохо держит гвозди и шурупы, особенно при повторной затяжке.Для соединения материалов из ДСП необходимо использовать саморезы исключительно с большим шагом резьбы.

МДФ

МДФ (мелкодисперсная фракция) — плита древесноволокнистая средней плотности (Medium Density Fibreboard, MDF) — плитный материал, изготавливаемый путем сухого прессования мелкодисперсной древесной стружки при высоком давлении и температуре. В качестве связующего используются карбамидные смолы, модифицированные меламином. МДФ – экологически чистый материал с низким содержанием фенолформальдегидных смол.При производстве МДФ можно придать особые свойства: огнестойкость, биостойкость, водостойкость. Плотность материала колеблется от 600 кг/м³ до 800 кг/м³. В основном МДФ используется в производстве мебели, для внутренней отделки.

МДФ

хорошо подходит для изготовления корпусов акустических систем, поскольку имеет однородную структуру, хорошо поглощает звук и легко обрабатывается. МДФ используется при изготовлении шкафов, в частности, фасадов, идеально подходит для фрезеровки полостей различной глубины, криволинейных отверстий и других криволинейных форм.Чаще всего МДФ продается без покрытия. Примером широкого использования МДФ являются ламинированные стеновые панели и напольные покрытия так называемого ламината. Для крепления МДФ можно использовать саморезы с частичной или полной резьбой. Производство плит МДФ регулируется ГОСТ 4598-86, согласно которому толщина материала составляет от 2,5 до 16 мм.

ДВП

Древесноволокнистая плита (древесноволокнистая плита, оргалит)) — однослойный плитный материал, который получают путем горячего прессования массы, состоящей из целлюлозных волокон, воды, специальных добавок и синтетических материалов.Существует 2 вида ДВП: мягкая и жесткая. О такой характеристике сообщается с помощью специальной маркировки в виде букв «М» и «Т» соответственно. Сырьем для ДВП является древесная щепа в расколотом виде, а также дробленая.

С целью повышения эксплуатационных характеристик при производстве таких плит добавляют парафин и канифоль, повышающие влагостойкость, а также синтетические смолы, которые делают для укрепления ДВП, и антисептики. Как правило, у ДВП с одной стороны всегда идеально ровная поверхность, что достигается применением лака, специальной пленки или пластика.ДВП подвержены значительному короблению при воздействии влаги, тонкие листы

ДВП плохо противостоит ударным нагрузкам. ДВП применяют в малоэтажном строительстве и в мебельной промышленности. Для крепления ДВП можно использовать саморезы с частичной или полной резьбой. Толщина ДВП по ГОСТ 4598-86 колеблется от 2,5 до 16 мм. Главным преимуществом ДВП является цена.

Это только полдела. Для выполнения задачи по креплению нужно завернуть еще шурупов, прямо в просверленное отверстие или в дюбеля.

Саморез — вид крепежного изделия, представляющего собой стержень с острой резьбой и головкой, предназначенный для передачи крутящего момента при завинчивании с одновременным нарезанием резьбы в соединяемых элементах.

Ассортимент саморезов для настенного монтажа стремится к бесконечности. Задача подбора метизов (от словосочетания «изделия из металла») для крепления к стене кажется невыполнимой. Но если разложить все по полочкам, становится понятно, какой саморез требуется для каждого конкретного случая.

Саморезы изготавливаются из латуни, углеродистой и нержавеющей стали (содержание хрома в металле более 13%). Наибольшее распространение получили саморезы из углеродистой стали с защитным покрытием. Они самые дешевые.

Саморезы из углеродистой стали выпускаются со следующими видами защитных покрытий. Оксидированные, черные — для монтажа в помещениях с нормальной влажностью. Оцинкованный серебристый цвет — для внутренних и наружных работ. Оцинкованный, желтого цвета — для внутренних и наружных работ.Имеют золотой декоративный вид. Хорошо смотрятся на дверных замках и позолоченных петлях.

Типы и типы винтов

По типу резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для ввинчивания в металлические листы. Например, если вам нужно повесить тяжелую картину на стену из гипсокартона. Найдите мощным магнитом место, где находится профиль, к которому прикручены листы, и вкрутите саморез в профиль через гипсокартон.Если имеется саморез без сверла на конце, то предварительно в металле необходимо просверлить отверстие диаметром, равным внутреннему диаметру резьбы самореза.

Для крепления листов кровельного железа предусмотрены специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Разновидность самореза с редкой резьбой, предназначенного специально для ввинчивания в мягкие материалы, такие как пластик, гипс, асбест, деревянная доска и тому подобное.Универсальный – предназначен для вкручивания в любые материалы. Конечно, лучше использовать специально разработанные, но они надежно удержат любую.

Список популярных видов саморезов, их назначение и размеры
Внешний вид самореза Шаг резьбы самореза Область применения саморезов Диаметр самореза, мм Количество длин саморезов, мм
Средний Универсальные саморезы, предназначенные для всех видов крепления, самые популярные 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 12; 16; 20; 25; 30; 35:40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
Частый,
резьба в два
вход
Саморезы для крепления к металлическим листам до 0.толщиной 9 мм без дюбеля, необходимо предварительное сверление отверстий. Саморезы
идут со сверлом на наконечнике, но они дороже
Редкий Саморезы для крепления к мягким материалам без дюбелей — мягкая древесина, пластик, гипс, асбест и т.п. 3,5; 4,0; 4,5; 5,0 16; 20; 25; 30; 35:40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
Средний,
профиль «елочка»
Саморезы для крепления к бетонным или кирпичным стенам путем вбивания в дюбель 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 12; 16; 20; 25; 30; 35:40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
Асимметричный Саморезы для крепления элементов современной мебели из дерева, плит ДСП, фанеры и др.Предварительно просверленное отверстие диаметром 4,5 или 7 мм соответственно 5,0; 7,5 40; 50; 60; 70
Переменный зубчатый Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (шпильки), вкручиваемые в отверстие глубиной на 15 мм больше длины ввинчивания самореза диаметром 6 мм 7,5 70; 90; 110: 130; 150; 180; 200

Отдельной строкой стоит отметить саморезы – конфирматы, специально созданные для изготовления мебели из дерева и ДСП.Саморез конфирматного типа с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Самый популярный типоразмер конфирмата – 7×50. Перед ввинчиванием конфирмата требуется просверлить отверстие диаметром 4,5 или 7 мм соответственно. Утверждающая головка выполнена под шестигранный ключ.


Для сокрытия шляпки закрученного самореза конфирмат выпускает декоративные пластиковые пуговицы-заглушки любого цвета.Заглушка плотно вставляется выступом в шестигранное отверстие конфирматной головки и маскирует ее под цвет мебели.

Следует отметить и саморезы по бетону, которые вкручиваются без дюбеля, прямо в просверленное отверстие. При ввинчивании перфоратором в пористый материал и с полостями сверление отверстий не допускается. для облегчения завинчивания перед завинчиванием в отверстие следует впрыснуть немного машинного масла.Их используют для крепления «навсегда». Я ими не пользуюсь, так как закрутить сложно, а открутить еще сложнее.

Существуют также саморезы, которые имеют профиль резьбы «елочка». Они забиваются в отверстие одновременно с дюбелем молотком и также рассчитаны на крепление «навсегда». Их использование оправдано, например, при креплении багета на натяжной потолок или при установке рам пластиковых окон. Их преимущество – быстрый монтаж.

Типы и типы головок для саморезов

Головка — удлиненная часть самореза, предназначенная для удержания закрепляемых предметов и обеспечивающая передачу крутящего момента от инструмента к саморезу.

Саморезы обозначаются следующим образом: 3×25, где 3 — наружный диаметр резьбы (мм), 25 — длина самореза, измеряемая от конца головки до кончика стержня (мм).

Выбор саморезов в зависимости от нагрузки

Саморезы имеют больший запас прочности на сдвиг и изгиб.Главное, надежно закрепить его в стене. Чем более пористая структура стенового материала, тем толще и длиннее должен быть дюбель, чтобы была большая площадь зацепления, а соответственно и размер самореза. Если сомневаетесь в выборе, то для крепления лучше выбрать саморез большего размера.

3014 * 4014 * –
Таблица для выбора типоразмера самореза в зависимости от нагрузки на один саморез закрепляемого изделия
Размер самореза в зависимости от материала стены без учета толщины закрепляемого изделия
Рядовой кирпич Бетон Плитка Газобетон Дерево Гипсокартон
меньше 1.0 3 × 25 3 × 16 3 × 16 3 × 16 3 × 25 3 × 16
до 5,0 3 × 25 3 × 20 3 × 25 3 × 25 3 × 30 *
до 10,0 4 × 25 4 × 20 4 × 25 4 × 30 3 × 25
до 20,0 4 × 50 4 × 40 4 × 50 4 × 70 4 × 50
до 30.0 5 × 70 5 × 50 5 × 70 5 × 70 5 × 50 4 × 16 *
до 50,0 6 × 80 6 × 60 6 × 80 6 × 90 6 × 60
до 75,0 8 × 100 8 × 80 8 × 100 8 × 140 8 × 100
до 100,0 10 × 140 10 × 100 10 × 160 10 × 160 10 × 530

* — саморез вкручивается после установки специального дюбеля для гипсокартона.

Типы и типы бетонных анкеров

Анкер

— вид готового крепежа для крепления тяжелых изделий путем вклинивания в стену. Якорь в переводе с немецкого означает якорь. Это практически тот же дюбель и саморез, но разница в том, что дюбель изготавливается из металла, а саморез представляет собой болт или шпильку с метрической резьбой, ввернутую в коническую гайку. Коническая гайка, входя в трубчатое разъемное основание анкера, раздвигает его, создавая больший момент трения с материалом стенки.Использование анкеров возможно только при анкеровке в очень твердых материалах, плотном кирпиче, бетоне и камне. В быту такой случай может возникнуть при креплении тяжелой люстры к бетонному потолку или при монтаже подвесного потолка большей площади. Применение анкера оправдано, например, для крепления в квартире спортивного инвентаря – колец, шведской стенки. . Детские качели на анкерах также будут надежно держаться.

Анкеры

дороги и поэтому их применение оправдано только при отсутствии альтернативного крепления.Анкер незаменим, например, при креплении тяжелой люстры к потолку. На практике во многих случаях крепление анкером можно заменить креплением пластиковыми дюбелями в паре с саморезами, увеличив их количество.

Крепежные детали для ДСП — Машинная резка

Вы можете повысить прочность резьбовых соединений ДСП, вставив нейлоновые вставки в прямоугольные кромки. Эти крепежные детали для ДСП вставляются в предварительно просверленные отверстия и расширяются, захватывая материал при затягивании шурупа.

Вы можете повысить прочность резьбовых соединений ДСП, вставив нейлоновые вставки в прямоугольные кромки. Эти крепежные детали для ДСП вставляются в предварительно просверленные отверстия и расширяются, захватывая материал при затягивании шурупа.

1 Маркировка панелей

Отрежьте доски под прямым углом и с помощью калибра начертите центральную линию на конце одного компонента. В зависимости от ширины досок отметьте два или более центров винтов. Отметьте совпадающие центры на поверхности другого компонента.

2 Изготовление соединения

Просверлите отверстия с зазором для стержня винта в боковой панели и отверстия большего размера для нейлоновых крепежных деталей на краю другого компонента. При необходимости раззенкуйте отверстия с зазором, затем вставьте крепеж и соберите соединение.

РЕЗЬБОВЫЕ СОЕДИНИТЕЛИ

Эти блестящие оцинкованные или окрашенные в черный цвет резьбовые соединения имеют крупную резьбу, обеспечивающую надежное стыковое соединение без вставок. Неглубокие потайные головки имеют крестообразные прорези или шестигранную головку, которая приводится в движение коленчатым ключом.

1 Сверление закрытых отверстий в кромке

Специальный зажим удерживает сверло перпендикулярно поверхности. Установите приспособление на конец горизонтального компонента и совместите его с центрами винтов, отмеченными на заготовке. Зажмите приспособление и просверлите остановленные отверстия для резьбовых стержней винтов.

2 Сверление сквозных отверстий

Закрепите приспособление на конце вертикального компонента, совместив его с аналогичными центрами винтов. Просверлите сквозные отверстия в панели, используя бобышку сбоку приспособления для направления сверла.Свинтите соединение — только твердые материалы с пластиковым покрытием нуждаются в зенкеровании.

ВИНТОВЫЕ ГОЛОВКИ

Металлические резьбовые втулки обеспечивают надежную фиксацию болтами деревянных рам или искусственных досок. Крупная резьба (он снаружи каждого фитинга втягивает раструб в стопорное отверстие, просверленное на лицевой стороне одного компонента. Более тонкая резьба внутри фитинга получает металлический болт, который удерживает другой компонент на месте.

1 Фитинг розетка

Просверлите стопорное отверстие диаметром 8 мм (5/16 дюймов) достаточно глубоко, чтобы установить гнездо непосредственно под поверхностью заготовки.Вставьте фитинг в отверстие, используя отвертку в пазе, прорезанном на конце раструба.

1 Установка розетки

Просверлите стопорное отверстие диаметром 8 мм (5/16 дюймов) достаточно глубоко, чтобы установить гнездо непосредственно под поверхностью заготовки. Вставьте фитинг в отверстие, используя отвертку в пазе, прорезанном на конце раструба.

2 Сборка компонентов

Отметьте центр отверстия для болта в другом компоненте и просверлите его насквозь, стараясь не расщепить древесные волокна на нижней стороне.Соберите две половинки шарнира, плотно зажав их болтом.

БЛОЧНЫЕ СОЕДИНЕНИЯ

Эта недорогая фурнитура для поверхностного монтажа состоит из взаимосвязанных пластиковых блоков, привинченных к внутренней стороне углов шкафа. Литые дюбели на одной половине стыка располагаются с гнездами на другой. Когда две панели соединены под прямым углом, блочная арматура скрепляется болтом.

1 Установка блоков розеток

Отметьте толщину доски на внутренней стороне боковой панели корпуса.Отметьте положение двух стыков блоков примерно в 50 мм (2 дюйма) от переднего и заднего краев. Совместите основание каждого блока розеток с отмеченными линиями и прикрутите его к панели.

2 Установка блоков дюбелей

Удерживая панели под прямым углом, установите ответные блоки дюбелей и отметьте их крепежные отверстия на другой панели. Прикрутите блоки на место и соберите соединение с помощью зажимных болтов.

2 Установка блоков дюбелей

Удерживая панели под прямым углом, установите ответные блоки дюбелей и отметьте их крепежные отверстия на другой панели.Прикрутите блоки на место и соберите соединение с помощью зажимных болтов.

Продолжить чтение здесь: Инструменты для измерения и маркировки

Была ли эта статья полезной?

7 Универсальные крепежные детали | Лесник

Автор: Деннис Перкинс
Вот ответ на все ваши потребности в креплении оборудования.

Большинство проектов собираются один раз и, если повезет, навсегда.Но иногда это не самый практичный способ собрать проект. С образом жизни, который сегодня ведут многие люди, проект часто может много путешествовать — из комнаты в комнату, с этажа на этаж или даже из дома в дом. Поэтому иногда имеет смысл принять во внимание эту мобильность, включив в конструкцию оборудование для разборки (KD).

На сегодняшний день доступен широкий ассортимент крепежных деталей — от простых до сложных — которые дают вам множество вариантов быстрой и легкой сборки и сборки.Вот посмотрите на хорошую выборку.

1 Фурнитура Blum KD

Один из лучших вариантов конструкции разборного корпуса, который я нашел, — это Фурнитура Блюм КД показано на фотографиях слева. Установка очень проста, они обладают отличной удерживающей способностью, и, как вы видите слева, установленный фитинг почти не виден.

Фитинг, состоящий из двух частей, состоит из пластмассового корпуса диаметром 1 дюйм, запрессованного корпуса и соединительного винта.Корпус вставляется в отверстие, просверленное в опорной панели, а соединительный винт вставляется в конец пересекающейся панели (вставка слева). Когда вы поворачиваете стопорный винт на поверхности корпуса, внутренний металлический кулачок входит в зацепление с головкой соединительного винта, плотно стягивая две части вместе.

2 разъема для поверхностного монтажа

Когда внешний вид или возможные препятствия не так важны, разъемы панели для поверхностного монтажа, показанные справа, могут быть билетом.Большим преимуществом использования этого крепежа является то, что для установки не требуется ничего более сложного, чем сверление направляющих отверстий для крепежных винтов.

Фиксирующая пластина устанавливается и привинчивается к одной панели. Корпус устанавливается на вторую панель поверх нее. Винт на корпусе поворачивает внутренний кулачок, который плотно фиксирует две панели на месте.

3 металлические застежки для печенья

Металлические застежки для бисквита предлагают изящный и уникальный способ создать прочное скрытое соединение.Они просты в установке и являются отличным выбором для каркасов столов KD или даже для оснований шкафов.

Застежка состоит из двух «бисквитных половинок». Каждая половина содержит пару выступов, которые при зацеплении образуют жесткое фиксирующее соединение.

Чтобы установить застежку, вы вставляете половинки в прорези № 20, а затем закрепляете их винтами. Их можно легко включать и выключать простым скользящим движением, как на вставке справа.

4 угловых соединения

Когда приоритетом является быстрая и легкая сборка и разборка, эти простые металлические уголки должны быть в верхней части вашего списка.Это идеальное решение для оснований шкафов KD, простых утилитарных корпусов или модульных проектов хранения.

Столяры бывают правосторонними и левосторонними парами для использования в противоположных углах сборки. Вы просто находите и привинчиваете половину каждой пары к сопрягаемым частям. Сборка осуществляется путем сдвига деталей друг с другом до зацепления с блокирующими фланцами.

5 гаек натяжного стержня

Столярные изделия с натяжными стержнями — не новая идея.Это часто используемый метод для строительства больших эстакад и других тяжелых применений KD. Но есть новинка — гайки натяжных тяг можно приобрести в Ли Вэлли. Они предлагают более стильный, простой в использовании и прочный вариант столярных изделий такого типа, как показано на фотографиях справа.

Большие гайки используются вместе с секцией резьбового стержня. Затяжка отверстий по краю гайки вместе с натяжным рычагом позволяет приложить значительный крутящий момент при сборке.

6 соединительных болтов

Вы всегда найдете хороший выбор соединительных болтов вместе с ответными колпачковыми гайками в моем аппаратном шкафу. Эта комбинация является идеальным выбором для прочного соединения отдельных секций модульного шкафа.

Идея состоит в том, что соединительный болт соединяется с накидной гайкой с раззенкованной головкой, так что обе части плотно прилегают к поверхности. Большая плоская головка с внутренним шестигранником обеспечивает достаточную удерживающую силу, не будучи навязчивой.

7 поперечных дюбелей

Стальные поперечные дюбели довольно просты в концепции. Как вы можете видеть справа, они работают, обеспечивая прочную, но незаметную точку крепления соединительного болта. Это позволяет создавать очень жесткие соединения KD под прямым углом.

Вы можете увидеть, как это работает, на вставке справа. Крестообразный дюбель с резьбой вставляется в пересекающееся отверстие на поверхности горизонтальной детали. Соединительный болт продевается через поперечный дюбель и затягивается, чтобы плотно зафиксировать соединение.Их можно эффективно использовать как на корпусных, так и на каркасных конструкциях.

Шуруп для ДСП, Мебель, Столярные изделия, Строительные шурупы, Цена

Описание

C Шуруп для шифера, мебель, деревообработка, кухня, строительство Использование в качестве бруса применяется для искусственной древесины. Оптовые цены, размеры, сорта, производство

Во-первых саморез из стружки и стружки, спрессованный под очень высоким давлением, деревообработка, мебель, строительный сектор; шпон

Строительный сектор с различными продуктами; шурупы для ДСП.

Все продукты производятся в соответствии со спецификациями материала для мебели и шурупов для ДСП категории. Важнейшей особенностью этих шурупов является то, что канавка начинается после определенного зазора. Это связано с базовой структурой таких изделий, как ДСП и МДФ.

Наша компания предлагает эти продукты в категории мебельных винтов с грузовыми вариантами. Эти винты размером от 5,0×40 мм до 5,0×70 мм не ржавеют и не разрушаются.

Шуруп для ДСП Удобный и прочный

Во-первых; в ассортименте шурупов для ДСП, которые предпочтительнее для практического использования, используемые материалы отличаются высокой прочностью и не ломаются.Шурупы для ДСП доступны в размерах от 2,5×16 мм до 3,5×25 мм. Шурупы для ДСП из латунного материала, представленные на рынке, имеют внешний вид никеля. Совместимость с различными перезаряжаемыми дрелями и сверлами; Эти продукты, которые относятся к категории простых в использовании, находятся на вершине рейтинга. Классификация по цен на шурупы для ДСП категории; Тип, форма и размеры шнека играют решающую роль. В мире мебели предпочтение всегда отдавалось качественным винтовым вариантам.Эти шурупы, также известные как шурупы для дерева, также называют желтыми шурупами.

Использование в недеформационных сборочных работах

Конструкция головки и канавки этих шурупов не вызывают деформации МДФ, ДСП и других древесных материалов. Эти продукты, которые предпочтительны по структуре дерева и имеют очень острые канавки, не вызывают никаких проблем при нарезке канавок. Наша продукция продается в пакетной форме. Благодаря потайной звездообразной головке (YHB) он совместим со всеми сверлильными станками (сверлами).Аккумуляторные дрели, особенно предпочтительные для этой работы, идеально подходят для нашего ассортимента шурупов для ДСП и МДФ. Одна из самых важных особенностей этих винтов; МДФ или ДСП , материал в полный вход снаружи и не создает никаких выступов. На заказ наклейки могут быть изготовлены под цвет ЛДСП. Головка сконструирована таким образом, что винтовая часть полностью вставляется в ДСП.

Хорошее качество и удобство

Наша компания известна как шурупы для ДСП, мебели и МДФ и всегда продает качественную продукцию, которой отдается предпочтение в деревообрабатывающей промышленности.В заключение, наша продукция из ДСП и мебельных шурупов является первоклассной продукцией .

Шуруп для ДСП, Для мебели, Полированный, 150 рупий/кг Greentech Solutions

Шуруп для ДСП, Для мебели, Полированный, 150 рупий/кг Greentech Solutions | ID: 22447170962

Спецификация продукта

9099 FIND отполированного отполированного Использование / Приложение Мебель Количество на упаковке 1000 Страна происхождения Сделано в Индии

Описание продукта

Шурупы для ДСП, используемые для деревянного материала.Никелевое покрытие очень высокого качества.

Заинтересованы в этом товаре?Уточнить цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания2015

Юридический статус фирмыПартнерская фирма

Характер деятельностиПроизводитель

Количество сотрудниковДо 10 человек

Годовой оборотRs.2–5 крор

IndiaMART Член с мая 2011 г.

GST07AAOFG5072C1ZG

Код импорта-экспорта (IEC) 05159 *****

Основанная в 2015 году, Greentech Solutions является одним из ведущих производителей , оптовых торговцев, розничных продавцов и экспортеров из светодиодных прожекторов, светодиодных уличных фонарей, светодиодных потолочных панелей и т.
