Профили и крепеж для гипсокартона. Виды, размеры, производители | Статьи | Знания

Профили для гипсокартона – важный элемент обшивки любого помещения, выполняемой при помощи ГКЛ. Они представляют собой изделия различной длины и размеров, изготовляемые на профилегибочном станке из стальной ленты, покрытой слоем цинка. Профили предназначены для сборки каркасов – жёстких оснований, на которые непосредственно монтируются листы гипсокартона или другая обшивка.

Сфера применения

Профили подходят для применения в жилых, производственных и общественных помещениях с различным уровнем влажности. Они являются основным элементом при обустройстве различных по назначению и конфигурации каркасных конструкций: для возведения внутренних перегородок, подвесных потолочных систем, стеновых обшивок с утеплением или без такового. Также некоторые типы профилей используются при выполнении наружной обшивки зданий различными видами сайдинга.

Типы и размеры профилей

Основная классификация стальных профилей – это их тип по назначению или области применения.

Технические характеристики

Для изготовления профилей используется лента толщиной 0,38; 0,4; 0,45; 0,5; 0,55; 0,6 мм. Номенклатурная длина изделий – 2,5; 2,75; 3,0; 4,0; 4,5; 6,0 м.

Стоечный



ПС имеет С-образную форму с загнутыми кромками и предназначен для монтажа вертикальных и горизонтальных стоек каркаса при облицовке стен гипсокартонными листами и возведении перегородок. Для прокладки скрытых инженерных коммуникаций в стенке профиля предусмотрены специальные отверстия. Продольные канавки, выполняющие функцию рёбер жёсткости, расположены на всех сторонах изделия. Для сооружения усиленных, особо прочных каркасных систем, а также при устройстве дверного проёма применяется UA-профиль усиленный с толщиной стенок 2,0 мм.

Размеры

ПС выпускаются следующих размеров: 50×40; 75×40; 50×50; 65×50; 75×50; 100×40; 100×50 мм.



Направляющий



ПН имеет П-образную форму и применяется для монтажа стоечных и потолочных профилей. Также при помощи ПН монтируют перемычки между стойками при сооружении каркаса для перегородок и стеновой облицовки. ПН применяются в паре с ПС и ПП-профилем соответствующего типоразмера. Для придания большей жёсткости, изделия имеют две продольные бороздки. Также в стенке профиль имеет готовые монтажные отверстия диаметром 8 мм под дюбель, что значительно ускоряет крепление направляющих к несущему основанию (стенам, потолку или полу).

Размеры

Металлический направляющий профиль для стеновых конструкций выпускается следующих размеров:

  • Высота полок: 37; 40; 50 мм.
  • Ширина изделий: 50; 65; 75; 100 мм.

Наиболее популярные типоразмеры ПН: 75×37; 100×37; 50×40; 65×40; 75×40; 100×40 мм.

Потолочный



ПП имеет С-образную форму и предназначен для создания каркасов подвесных потолочных конструкций. Особенность потолочных изделий – стандартные размеры: высота полки 27 мм, а ширина 60 мм. Такое широкое основание позволяет без проблем прикручивать листы гипсокартона с отступом от края в пределах 2 см. Кромка профиля загнута вовнутрь и служит для монтажа при помощи подвесов с зажимом и тягой. При этом загнутая кромка должна выдерживать нагрузку не менее 25 кг.

Потолочный направляющий



ПНП имеет стандартный размер 28×27 мм и применяется при монтаже каркасных систем одноуровневых потолочных систем. Направляющие крепятся к стенам по периметру помещения, в них вставляются потолочные изделия. При использовании в обшивке стен, ПНП крепятся к полу и потолку и служат направляющими для вертикальных стоек каркасной конструкции.

Арочный

ПА представляет собой длинномерный цельногнутый элемент, изготавливаемый из потолочного профиля 60×27 мм методом гибки на специальном оборудовании. Использование именно этого профиля для изготовления арочных изделий обусловлено оптимальной конструкцией ПП: сделанные канавки на полках и стенке обеспечивают высокую жёсткость ПА, а широкая стенка позволяет без затруднений крепить изогнутые листы гипсокартона.

Арочные изделия могут быть изогнутыми как стенками внутрь, так и наружу, что определяет их вогнутую или выпуклую форму. Минимальный радиус изгиба для вогнутой формы составляет 500 мм, а для выпуклой – 1000 мм. Длина изделий обуславливается условиями заказа, при этом максимальная длина ПА составляет 6 метров.

ПА применяется при создании изогнутых и криволинейных потолочных конструкций, а также арок, колонн, куполов из гипсокартона.

Профиль «Синус» от Knauf

Специальная разработка компании Кнауф – металлический профиль «Синус», представляющий собой гибкий прокат из оцинкованной стали толщиной 0,6 мм. Такие изделия имеют U-образное сечение и выполняют функцию направляющих при создании криволинейных облицовок стен и фигурных перегородок.

Особенности производства ограничивают длину изделий: максимум составляет 1,9 м. Предельный радиус изгиба зависит от размера профиля и составляет:

  • 125 мм для изделий размером 50×40 мм;
  • 175 мм при размерах 75×40 мм;
  • 250 мм для профиля 100×40 мм.

Угловой

ПУ – перфорированное длинномерное изделие, предназначенное для укрепления наружных углов после обшивки стен гипсокартоном. ПУ также применяются для защиты от сколов дверных и оконных откосов. Крепление уголков к гипсовым листам производится шпаклёвкой, которая проникает в отверстия, чем обеспечивается надёжная фиксация профилей без использования метизов.

Кроме стальной ленты, для изготовления ПУ используют поливинилхлорид, из которого получаются лёгкие декоративные уголки для защиты наружных углов облицовки. При шпаклёвке по гипсокартону для выравнивания внутренних и наружных углов используют штукатурный профиль – изделие из тонкой стальной или армирующей сетки из стекловолокна.

Размеры

ПУ выпускается следующих размеров: 20×20; 25×25; 31×31; 35×35 мм. Декоративные пластиковые углы могут иметь больший размер: до 50×50 мм.

Виды крепежа и дополнительные элементы

Кроме различных профилей, при обустройстве каркасной системы под гипсокартонную обшивку применяются различные удлинители, соединители, подвесы и другие крепёжные элементы.

Типы соединителей

Соединители – комплектующий элемент каркасной системы, предназначенный для соединения профилей в различных плоскостях. Для изготовления соединителей используется оцинкованная сталь толщиной 0,9 мм, что обеспечивает изделиям необходимую прочность и жёсткость. Соединительные элементы бывают двух видов.

Одноуровневый

Этот тип часто называется «краб». Предназначен для соединения перпендикулярных отрезков к несущим основную нагрузку профилям. Этот элемент позволяет быстро собрать сложные каркасные конструкции, а также усилить каркас и увеличить его жёсткость за счёт создания дополнительных перемычек, которые также крепятся к основанию.

Двухуровневый

Двухуровневые соединители предназначены для монтажа несущих профилей к основным элементам в подвесных потолочных конструкциях. Такие элементы позволяют соединить два профиля, расположенные в перпендикулярном направлении и находящиеся на разных уровнях. Особенностью такого соединения является подвижность нижнего уровня, к которому крепится обшивочный материал. Этот метод монтажа «плавающего» подвесного потолка чаще всего применяется в деревянных домах, где возможна усадка или подвижки при изменении влажности.

Угловой

Соединитель угловой применяется при сооружении подвесных каркасов для соединения ПП под прямым углом. Этот элемент позволяет надёжно соединить два профиля и обеспечить дополнительную жёсткость и прочность каркасной системы.

Knauf Мульти

Для гибкого соединения профилей под различными углами компания Knauf разработала специальный соединительный элемент «Мульти». Он изготавливается из стали толщиной 0,9 мм и может использоваться как для потолочных систем, так и для стеновых каркасов, а также может использоваться в качестве удлинителя профилей.

Удлинитель профиля

При сборке больших каркасных конструкций возникает необходимость удлинения стоек и поперечин. Для этих целей используется специальный элемент – стальной удлинитель, позволяющий нарастить длину профиля до необходимой величины. Фиксация удлинителя производится 4 саморезами в торец профиля, что обеспечивает надёжность и жёсткость соединения.



Виды подвесов

Подвесы предназначены для крепления профилей на различные основания.

Прямой

Подвес прямой изготавливается из стальной ленты толщиной 0,7–0,9 мм и предназначен для монтажа подвесных каркасов, а также применяется для крепления профилей к другим поверхностям (стенам) при необходимости их выравнивания в одну плоскость. Подвес представляет собой перфорированную пластину с отверстиями для крепления к основанию и фиксации профилей. Перед монтажом пластину необходимо согнуть для получения П-образной формы. Тип крепежа и количество подвесов на один профиль выбирается с учётом веса облицовочного материала, при этом максимальная нагрузка на подвес не должна превышать 40 кг.



Анкерный с зажимом

Подвес анкерный предназначен для монтажа подвесных конструкций. Его особенность – возможность регулировки по высоте в процессе монтажа. Это позволяет быстро монтировать подвесные каркасы на больших площадях. Подвес имеет специальные уши, которые цепляются за полки ПП и обеспечивают надёжное сцепление.

Подвес используется совместно с металлической тягой (стальная спица диаметром 4мм и длиной 350, 500, 1000 мм), которая через ушко на конце крепится к потолку. Спица выступает в роли своеобразной направляющей, по которой скользит подвес. Специальный зажим (тонкая изогнутая пластина) позволяет легко регулировать уровень каркаса и выставить конструкцию на любом расстоянии от потолочного основания.



Knauf Нониус

Для быстрого и точного монтажа подвесных потолочных систем компания Knauf разработала уникальный подвес «Нониус», состоящий из трёх частей. Нижняя часть при помощи специальных замков присоединяется к потолочному профилю. Верхняя часть подвеса – металлическая планка длиной от 200 до 1000 мм с отгибающимся ухом для крепления к основанию. Соединение верхней и нижней части происходит при помощи фиксатора. При необходимости создания большого внутрипотолочного пространства (опустить подвесной потолок на большое расстояние), применяются Нониус-удлинители.

Применяемые крепёжные элементы

Для монтажа гипсокартонных систем используются следующие виды крепежа:

  • Шурупы самонарезающие (саморезы). Для соединения профилей и других металлических элементов конструкции используются саморезы типов LN (прокалывающий) и LB (высверливающий) диаметром 3,5 мм, длиной 9,5 и 11 мм. Для крепления листов гипсокартона к металлическим профилям используются прокалывающие шурупы типа TN толщиной 3,5 мм и длиной 25; 35; 45; 55; 65 мм, а также типов MN, SN и XTN толщиной 3,9 мм и длиной от 19 до 55 мм. Для крепления гипсокартона к профилям со стенками от 0,7 до 2,0 мм используются саморезы типа TB с высверливающим концом.

  • Саморезы с распорными и рамными дюбелями применяются для крепления несущих элементов каркаса к бетонным, кирпичным и другим полнотелым основаниям. Для крепления к пустотелым конструкциям и основаниям из лёгких бетонов используются саморезы с дюбелями типов «бабочка», «зонтик», а также шнековый дюбель и Кнауф-Хартмут.





  • Дюбель гвоздь предназначен для быстрого крепления подвесов и других элементов каркаса к любым основаниям из бетона, кирпича, пеноблоков, деревянным конструкциям.

  • Анкер-клин размером 6×40 мм применяется при креплении подвесов и других несущих элементов подвесных систем к бетонному потолочному основанию.

Критерии выбора крепежа и профилей

Выбор качественного профиля и других металлических элементов для каркасной системы – залог долговечности облицовки. При выборе следует обращать внимание на следующие возможные признаки брака:

  • Следы ржавчины говорят о некачественном цинковом покрытии. Так как метал довольно тонкий, коррозия значительно сокращает срок службы каркаса. Также недопустимо наличие обильной смазки на металлических элементах – именно так пытаются защитить некачественные изделия от преждевременного ржавления.
  • Неправильная прокатка. Этот дефект виден даже невооружённым глазом: кривизна и винтообразность профилей недопустима.
  • Неточные размеры. Даже незначительные отклонения в высоте полки могут привести к перекосу обшивки, исправить который можно только смонтировав новый каркас.
  • Края профилей не должны иметь «заусенцев».
  • Саморезы должны хорошо ввинчиваться, без «гуляния» по металлической поверхности.
  • Рекомендуется выбирать более толстый профиль: он более прочный, не деформируется при вкручивании метизов, а саморезы не срывают резьбу после полного ввинчивания.

Основные производители

Профили, крепёжные и дополнительные элементы для гипсокартонных систем на российском рынке строительных материалов представлены многими производителями как отечественными, так и зарубежными. Мы рассмотрим наиболее известные бренды и производственные компании.

Крупнейшим поставщиком гипсокартонных систем и связанной продукции является международный бренд KNAUF. При производстве профилей компания руководствуется собственными ТУ 1121–012–04001508–2011, а также нормами стандарта EN 14353. Компания KNAUF предлагает строительным компаниям и частным клиентам комплексные решения, в которые входит всё необходимое для быстрого и качественного монтажа гипсокартонной облицовки. Каждый профиль и другая продукция имеет цветную маркировку и логотип бренда, что защищает изделия этого производителя от подделок.

Gyproc – один из крупнейших производителей гипсокартона и комплектующих изделий. Компания производит ГКЛ из гипса собственной добычи. 65 заводов, расположенных в разных странах позволяют Gyproc изготавливать качественную продукцию и поставлять её потребителям по всему миру. Профили и другая сопутствующая металлопродукция изготавливается в соответствии с ТУ 1121–001–56846022–2011.

ООО «МегаТорг-Профиль» производит профили, комплектующие и крепёж для гипсокартонных систем под брендом «СТиВ». Данная продукция соответствует внутренним техническим условиям 1108–001–0159983533–2011. Также компания производит профнастил, металлочерепицу, металлические водосточные системы и другую продукцию.

Группа компаний АНКАР занимается изготовлением профиля и комплектующих аксессуаров для гипсокартонных систем с 2011 года. Производство осуществляется по ТУ 1108–001–1058893353–2012. Высокое качество продукции и широкий ассортимент позволили компании уже 2015 году начать поставки в Европу.

Также известными российскими производителями крепежа, профилей и аксессуаров для гипсокартонной облицовки является завод «Металлист» и компания «Зубр ОВК».

Крепеж для гипсокартона — 23 варианта

Эта статья — обзор всех возможных видов крепежа для гипсокартона. Что выбрать — решайте в зависимости от задачи. Скорее всего, вы ограничитесь стандартным набором — прямыми подвесами, саморезами по металлу, по дереву и резьбовыми дюбель-гвоздями. Парочка дюбелей-бабочек тоже не помешает, повесить картину и часы. Весь остальной крепеж применяется по необходимости, в зависимости от помещения и сложности проекта.

В этот обзор мы включили не только резьбовые крепежи, но и элементы профильного каркаса — подвесы и соединители.

Содержание статьи:

Дюбель-гвозди

Монтаж каркаса для гипсокартона начинается с крепежа подвесов, а потом и направляющего профиля к полу и потолку. Чаще всего подвесы и профиль крепятся к бетонной или кирпичной стене. Реже – к деревянному основанию, еще реже — к гипсолиту. Для дерева и гипсолита вам нужны саморезы, к ним мы вернемся чуть позже, для бетона и кирпича нужны дюбель-гвозди. Они бывают двух видов и оба пригодны для крепежа деталей каркаса к твердому основанию.

Дюбель-гвозди с резьбой. Наиболее простой и распространенный вариант крепежа профилей. Для применения достаточно иметь перфоратор с разными режимами, в некоторых случаях можно обойтись простой дрелью или даже шуруповертом. Внешне гвозди выглядят как саморез, но это именно гвоздь, забивать его в дюбель нужно молотком и лишь в конце можно докрутить отверткой. Обратите внимание на резьбу, она не симметрична и смещена в сторону головки, поэтому вбивается легко. При необходимости гвоздь можно выкрутить.

Дюбель-гвозди с резьбой для крепежа профиля гипсокартона к стенам

Дюбель-гвозди нужны размером 6х40мм или 6х60мм, этого вполне хватит для прочного крепежа направляющих профилей. Использовать лучше только в стенах и на полу. Если отверстия в потолке получаются рыхлые и дюбель-гвозди болтаются в них, то для потолка надежней будет выбрать другой крепеж – анкер-клин или дюбель-гвоздь для пневмопистолета.

Дюбель-гвозди для монтажного пистолета. Дорогой, но очень прочный вариант крепежа. Для потолка можно использовать короткие дюбель-гвозди 18мм. Несмотря на маленькие размеры, прочность соединения очень высокая.

Кассета с дюбель-гвоздями для строительно-монтажного пистолета

При вбивании гвоздя он от высокой температуры практически спаивается с бетоном. Забивают такие дюбель-гвозди специальным пневмопистолетом. Не в каждом доме такой инструмент есть, зато скорость работы и прочность на высоком уровне.

Учитывая дороговизну пневмопистолета и дюбель-гвоздей для него, популярность такого крепежа, даже у строительных бригад, низкая. Эффективность отличная, но слишком дорого.

Саморезы

Для сборки каркаса из профилей вам обязательно понадобятся саморезы – для дерева, если направляющие каркаса крепятся к деревянной поверхности, и для металла, чтобы скрепить разные виды профилей между собой.

Саморезы для крепежа каркаса из профиля. Для крепления профиля между собой отлично подходят саморезы двух типов – с цилиндрической головкой и с пресс-шайбой. Резьба у всех мелкая, для металла.

Саморезы с цилиндрической головкойСаморезы с пресс-шайбой

Эти саморезы могут иметь разное покрытие, наконечник, размеры. Какой выбрать вам – решайте сами, разница между ними не принципиальна. Для сборки каркаса используют саморезы по металлу диаметром 3,5мм и длиной 9,5мм.

Саморезы для крепежа листов гипсокартона. Для монтажа листов ГКЛ к каркасу понадобятся саморезы, обязательно с потайной головкой. Для металлического каркаса — мелкая резьба, для деревянного — крупная.

Саморезы для крепежа гипсокартона к каркасу

Наконечник может быть острый или со сверлом. Саморез со сверлом применяют для металлических каркасов толщиной больше 0,7мм. Так не деформируется профиль и легче вкручивается саморез.

Заклепки

Альтернативой саморезам при монтаже каркаса из профилей могут стать заклепки.

Заклепки и заклепочник

Способ отличный, заклепки хорошо держат, ничего не отваливается, головка имеет минимальную выпуклость. Но такой метод соединения используют значительно реже, он требует дополнительного инструмента и больше времени.

Просекатель

Просекатель профиля это не крепеж, это инструмент. Крепежом в данном случае выступает сам профиль. Просекатель пробивает оба профиля в месте соединения, вырубая с обратной стороны усы-фиксаторы.

Просекатель профиля для гипсокартона

Просекатель имеет массу преимуществ перед саморезами и заклепками — нет затрат на крепеж, нет выпуклых поверхностей, соединение происходит мгновенно, а его прочность вполне соответствует конструкции.

Анкеры

Разнообразные анкеры придут вам на помощь в том случае, когда стенам не хватает прочности, они крошатся и сыпятся при сверлении. Или когда нужно навесить на стену что-то очень тяжелое.

Анкер-клин. Не путать с анкером клиновым, это другой тип крепежа и для профиля не годится. А анкер-клин, который показан на фото, хорошо подходит для крепежа подвесов на потолке.

Анкер-клин для крепления направляющего профиля гипсокартона

Чаще всего для потолка используют резьбовые дюбель-гвозди, но они в вертикальном положении могут быть не надежны из-за плохой прочности перекрытия. Дюбель-гвоздь может болтаться, а вместе с ним и весь каркас.

Анкер-клин даже в рыхлом бетоне держится отлично, его конструкция плотно расклинивает механизм так, что вытащить его обратно будет трудной задачей. К тому же, анкер-клин отвечает требованиям противопожарной безопасности, поскольку не имеет пластиковых составляющих и выполнен полностью из металла. Для этого типа крепежа понадобится перфоратор и молоток.

Анкерный болт. Или анкер клиновый. Для крепежа каркаса и листов гипсокартона анкерные болты не нужны, зато отлично подойдут для навешивания на гипсокартонную стену очень тяжелых предметов. Бойлер, кронштейн под большой телевизор, навесной шкаф.

Анкерный болт для тяжелых предметов

Анкерный болт монтируется не в гипсокартон и не в каркас, а в капитальную стену. Важно понимать, что длину анкерного болта нужно выбрать такой, чтобы большая его часть находилась в капитальной стене и лишь маленький кусочек его торчал из гипсокартонной стены. Только так он будет выдерживать большую нагрузку и не сломается.

Анкер складной. Крепится непосредственно на лист гипсокартона, а не к бетонной стене. Складные опоры увеличивают прочность крепежа.

Складные анкеры для гипсокартона

Складной анкер может иметь разный тип шпилек — крюк, кольцо или винт. Опоры могут быть либо складные, либо опрокидывающиеся. Складные опоры снабжены пружинами, опрокидывающиеся — нет.

Складные анкеры пригодятся для не очень тяжелых предметов интерьера — полки, часы, картины, зеркала. На потолке с их помощью можно повесить люстру.

Дюбели

Дюбель бабочка. Простой и удобный крепеж для мелких предметов интерьера, навешиваемых на гипсокартонную стену. Название свое получил из-за формы. Изначально продается в расправленном состоянии. При монтаже саморез вкручивается и складывает дюбель, увеличивая площадь опоры и образуя форму бабочки.

Крепеж для гипсокартона дюбель бабочка

В лист гипсокартона монтируется в вертикальном положении. Для исключения проворачивания имеет специальные ребра. Требует достаточного пространства внутри стены. Подробную инструкцию я написал в статье о правильном монтаже дюбеля-бабочки.

Дюбель Молли. Конструктивно похож на дюбель бабочку, но изготовлен из металла. Сам дюбель всегда одинаков, а вот шпилька может иметь разные варианты — кольцо, крюк, угол и винт.

Виды дюбелей Молли

При затягивании резьбового элемента тело дюбеля превращается в некое подобие зонтика, упираясь в лист гипсокартона с задней стороны.

Пример крепления дюбелем Молли

Так увеличивается площадь опоры крепежа и его надежность. Для предотвращения проворачивания, дюбель снабжен шипами.

Дюбель Дрива. Имеет и внешнюю конусную резьбу и внутреннюю под саморез. Бывает как металлический, так и пластиковый.

Виды дюбелей Дрива

Острым буром вгрызается в лист гипсокартона и фиксируется в нем с помощью внешней резьбы. Дюбель вкручивается при помощи отвертки.

Пример крепления дюбелем Дрива

После этого можно вкручивать саморез и вешать не тяжелые предметы.

Дюбель Хартмут. Крепеж компании Knauf. Резьбовой элемент только винт.

Дюбель Хартмут

Металлическая опора складывается вдоль пластиковых направляющих, вставляется в отверстие в гипсокартоне, выравнивается параллельно стене и притягивается пластиковым фиксатором. Лишние усы просто обламываются.

Жидкие гвозди

Странное название скрывает под собой обычный строительный клей. Клей мало общего имеет с гвоздями и саморезами, но, тем не менее, в нашей подборке крепежа тоже присутствует не просто так.

Жидкие гвозди

Жидкими гвоздями можно приклеить разные материалы, в том числе и гипсокартон. Для этого не нужно возводить каркас из профиля, листы приклеиваются прямо к стене.

Поставляются Жидкие гвозди в тюбиках и наносятся при помощи специального пистолета.

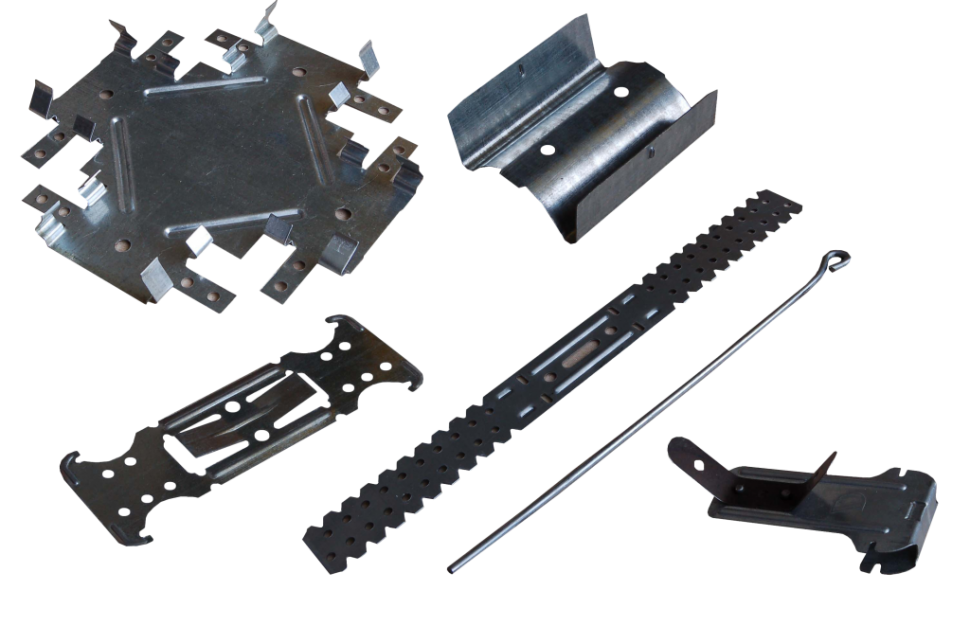

Соединители профилей

Помимо саморезов, заклепок, дюбель-гвоздей, профили стыкуются между собой с помощью специальных соединителей.

Крабы. Создают Х-образные или Т-образные соединения профилей.

Соединитель профилей краб

Крабы имеют специальные защелки под размер профиля. Для большей надежности соединения краб и профили лучше скрепить саморезами, отверстия для них у крабов тоже присутствуют.

Удлинители. Если нужно нарастить профиль, это просто сделать с помощью удлинителя.

Удлинитель профиля

Стыкуете два профиля через удлинитель, фиксируете четырьмя саморезами. Соединение готово.

Двухуровневый соединитель. Понадобится, если планируете двухуровневый каркас из профилей. Его функция — создание Х-образных соединений под углом 90 градусов.

Двухуровневый соединитель профиля

В продажу поступает в виде развертке и при сборке сгибается в П-образный элемент.

Боковой соединитель. Образует Т-образное соединение профиля.

Боковой соединитель профиля

При отсутствии в продаже бокового соединителя, можно использовать краб, отрезав одну лишнюю сторону.

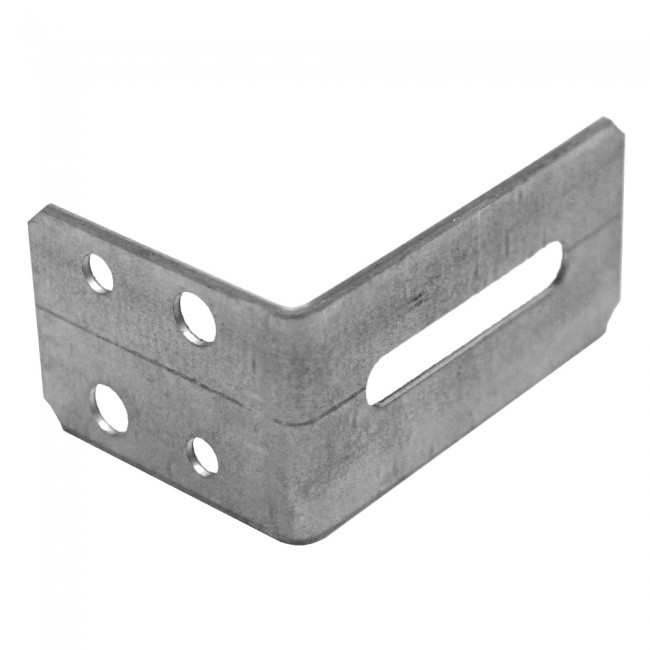

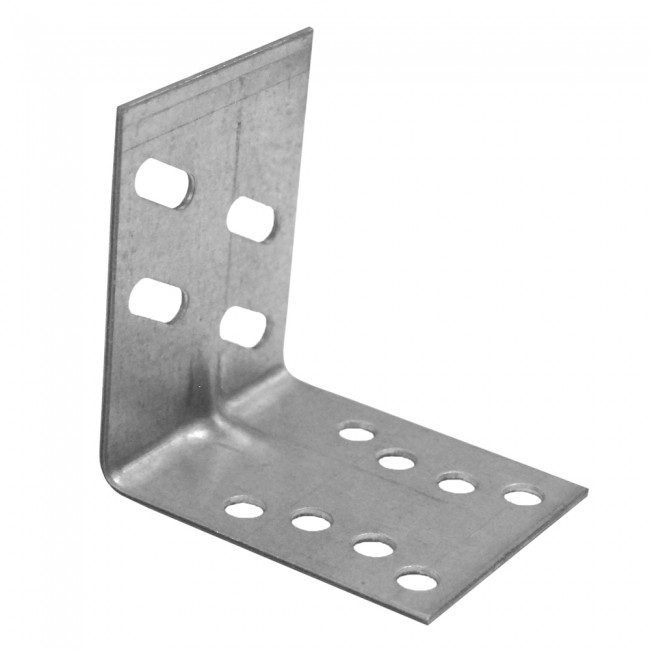

Угловой соединитель. Фиксирует концы профиля под углом 90 градусов.

Угловой соединитель профиля

Поставляется в плоском виде. Перед сборкой каркаса уголок сгибается в местах перфораций. Крепится к профилю при помощи саморезов.

Подвесы для профиля

С помощью подвесов профили крепятся к стенам или потолку. Любой подвес устроен так, что его длину можно менять. Всего можно выделить 5 вариантов подвесов для профилей гипсокартона.

Прямой подвес. Годится для крепежа профиля как к стенам, так и к потолку.

Прямой подвес для профиля

Прямые подвесы продаются в развернутом виде и при монтаже легко загибаются руками, образуя П-образную форму. К стене крепится резьбовыми дюбель-гвоздями. В редких солучаях, если стена или потолок рассыпчатые — применяется анкер-клин.

Виброподвес. Это тот же самый прямой подвес, но со специальной резиновой вставкой, которая исключает прямое соприкосновение металлического подвеса и твердой стены.

Виброподвес для профиля

Резиновая вставка гасит звуковые колебания, повышая звукизоляционные свойства отделки помещения. Совместно с виброподвесом в полость между стеной и гипсокартоном укладывают звукоизоляционный материал.

Как и простой прямой подвес, виброподвес используют как для стен, так и для потолка.

Подвес с зажимом. Еще этот крепеж называют анкерный или скользящий подвес. Применяется для монтажа каркаса на потолке.

Подвес для профиля с зажимом

Этот подвес состоит из двух частей — тяги и подвеса с пружинным зажимом. Длина тяги может достигать 1 метра. Такой подвес применяется в том случае, если нужно сильно опустить потолок или сделать его многоуровневым.

Подвесы с зажимом в виду своей конструкции используются только на потолке.

Подвес нониус. Похож на анкерный подвес с одним отличием — фиксация ступенчатая. Вместо тяги у этого подвеса планка с отверстиями, в которые для фиксации вставляется шплинт.

Подвес для профиля нониус

Подвес нониус применяют тоже только на потолке.

На этом все. Мы постарались показать все возможные варианты крепежа, который применяется при отделке помещений гипсокартоном.

Евгений Романенко

Поделиться:

Похожие статьи:

Анкеры для гипсокартона: что нужно знать перед покупкой

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Гипсокартон произвел революцию в строительстве жилых домов в 1940-х и 50-х годах. Гипсовые панели представляли собой простые и доступные настенные покрытия, которые поднимались намного быстрее, чем традиционная рейка и штукатурка. Это снизило затраты на рабочую силу и материалы, что привело к снижению цен на жилье. Миллионам послевоенных покупателей жилья понравился прочный и долговечный гипсокартон.

Но есть одна область, в которой гипсокартон не преуспевает: удержание крепежа.

Сухой, рассыпчатый гипс не обеспечивает достаточно стабильного материала для крепления крепежа. Если вы вставите гвоздь или шуруп в гипсокартон. он не выдержит более нескольких фунтов веса, и его легко вытащить.

Одна застежка может быть достаточно надежной, чтобы удерживать настенный календарь. Но что, если вы хотите повесить что-то более тяжелое или ценное? Вы можете прибить гвоздь сквозь гипсокартон к стенной стойке. Но если ваша семейная реликвия не подходит к шпильке, вам нужен лучший ответ.

Введите анкер для гипсокартона.

На этой странице

Что такое анкеры для гипсокартона?

Каждый раз, когда вы вставляете крепеж, например гвоздь или винт, в материал, который не держится плотно, вы используете анкер, чтобы удерживать его на месте. Вот почему такие материалы, как гипсокартон, кирпич и бетон, нуждаются в анкерах.

Анкеры для гипсокартона (иногда называемые просто анкерами для стен) бывают разных конструкций, все они работают по одному и тому же принципу: они прочно удерживают крепеж, затем распределяют давление на заднюю и боковые стороны гипсокартона, распределяя его весовую нагрузку по большей площади. . То же самое относится и к лежанию на тонком льду. Распределение веса по более широкой области снижает вероятность прорыва.

Немецкий изобретатель Артур Фишер запатентовал известный нам анкер для гипсокартона в 1958 году. Расширяющийся нейлоновый дюбель Фишера был первой из многих конструкций, которые позволяют домашним мастерам подвешивать к стенам практически все, что угодно.

Типы анкеров для гипсокартона

Для домашнего использования доступно множество типов анкеров для гипсокартона, каждый из которых имеет различный вес.

Распорные анкеры

via lowes. com

Это то, о чем думает большинство домовладельцев, когда представляют себе анкер для гипсокартона, который поставляется бесплатно с большинством вешалок для полотенец и вешалок для туалетной бумаги.

В основном тонкие пластиковые втулки, эти анкеры вставляются в отверстие для гипсокартона и слегка расширяются, когда вы вкручиваете в них шуруп, увеличивая давление на стенку отверстия и прочно держась. Чрезвычайно доступные по цене, они также имеют меньший удерживающий вес, чем другие анкеры.

Этот набор из 10 предметов от частного бренда Lowe’s Project Source рассчитан на нагрузку 25 фунтов.

Тумблерные болты

через lowes.com

Эти анкеры представляют собой длинные болты, ввинчиваемые в болт с резьбой. Переключатель складывается пополам, а затем с помощью пружины раскрывается после вставки в стену, распределяя свой вес за гипсокартоном.

Для рычажных болтов требуется отверстие большего размера, чем для большинства анкеров, из-за размера подпружиненной секции. Удаление болта означает, что переключатель потерян за стеной.

Хорошим примером является этот набор от Blue Hawk, для которого требуется просверлить отверстие диаметром три четверти дюйма в гипсокартоне. Он рассчитан на грузоподъемность 70 фунтов.

Анкеры с защелкой

через homedepot.com

Относительно новый продукт на рынке анкеров для гипсокартона, сочетающий в себе рычажные болты и пластиковые анкеры. Металлический тумблер вставляется в стену так же, как тумблер. Но вместо металлического болта, фиксирующего его на месте, пластиковый ремешок (похожий на застежку-молнию) плотно притягивает тумблер к стене, соединяя его с пластиковым фиксатором с резьбой.

Этот метод установки позволяет использовать цельный рычажок, обеспечивающий более прочную фиксацию и требующий меньшего входного отверстия. Это обеспечивает прочность рычажного болта с возможностью повторного использования пластикового анкера.

Для этого рычажного механизма Hillman требуется вход только на полдюйма, и он может удерживать 120 фунтов.

Металлические анкеры (болты Молли)

via lowes.com

Болты Molly существуют уже почти столетие. Они напоминают металлические варианты распорных анкеров. Но вместо того, чтобы прижиматься к краям входного отверстия, они фактически расширяют ствол анкера, создавая более широкий рисунок удержания за стеной.

«Molly Bolt» изначально было торговой маркой, но теперь оно обычно относится к любым металлическим анкерам для гипсокартона этого типа, таким как эти анкеры от Blue Hawk. Это легкие анкеры, рассчитанные на нагрузку около 20 фунтов. Более крупные и прочные болты Molly могут выдерживать более тяжелые нагрузки.

Самосверлящие анкеры

via lowes.com

Самосверлящие анкеры звучат так, как они звучат: анкер с наконечником сверла, предназначенный для установки с помощью простой отвертки. За наконечником сверла эти анкеры имеют широкие винтовые ребра для хорошего сцепления с гипсокартоном.

Они доступны в пластиковом или металлическом исполнении. Пластик дешевле, а стальные или цинковые анкеры могут плотно сидеть как в стойке, так и в полой стене. Оба типа чрезвычайно просты в установке и удалении. Они делают отверстие большего размера, чем тонкие распорные анкеры, и не обладают такой удерживающей силой, как рычажные болты.

Хорошим примером является упаковка из 50 штук от E-Z Anchor диаметром три восьмых дюйма и грузоподъемностью 40 фунтов.

Прочтите информацию на упаковке

Ограничения по весу, указанные на упаковке анкеров для гипсокартона, зависят от толщины стенки. Если вы не уверены, предположим, что ваши стены имеют толщину в полдюйма. Самое главное, не используйте анкеры для гипсокартона в потолке, если они специально не предназначены для этого применения.

Анкеры, вмонтированные в стену, могут использовать нижнюю кромку отверстия для поддержки, в то время как потолочные крепления полагаются исключительно на свой распределенный вес. Таким образом, распорные анкеры практически не имеют удерживающей силы в потолке.

Тяговые защелки часто предназначены для установки на потолке, но внимательно прочитайте упаковку. В то время как большинство стен покрыты полудюймовым гипсокартоном, во многих жилых домах потолки используют четвертьдюймовый гипсокартон, который имеет более низкую устойчивость к нагрузке. Будьте осторожны, подвешивая что-либо к потолку.

Как использовать анкеры для гипсокартона

Установка анкеров для гипсокартона относительно проста.

  1. Просверлить отверстие . Для самосверлящих анкеров используйте отвертку. Для других типов используйте сверло размера, рекомендованного на упаковке.
  2. Установить анкер . В зависимости от типа это может означать завинчивание заподлицо (самосверление), тугое затягивание защелки (затяжка-защелка) или легкое постукивание по ней молотком (распорный анкер).
  3. Установите винт/крепление .
    Установив анкер в стену, вы готовы установить крепеж. Обратите внимание, что анкерные болты должны быть собраны через предмет, который вы подвешиваете до того, как будет установлен анкер.

Анкеры для гипсокартона Приобретение и стоимость

Анкеры для гипсокартона можно приобрести у многих розничных продавцов. Стоимость варьируется. Вот некоторые из наиболее распространенных мест, где их можно найти.

  • Онлайн . Вы должны быть в состоянии найти все, что вам нужно.
    • Стоимость: средняя. Вы можете заплатить премию за небольшой пакет. Пропустите стоимость доставки, заказав онлайн и забрав в местном магазине.
  • Местный хозяйственный магазин . В хозяйственных магазинах по соседству обычно есть широкий выбор надежных анкеров.
    • Стоимость: доступная. Большинство хозяйственных магазинов могут купить достаточно крепежа и анкеров, чтобы получить оптовые цены, и они могут конкурировать с любым другим розничным источником.
  • Крупногабаритные магазины . Национальные сети, такие как Lowe’s и The Home Depot, предлагают широкий выбор анкеров для гипсокартона и даже продают различные наборы, которые позволяют вам иметь под рукой несколько размеров и стилей. Эти наборы станут отличным дополнением к вашей коллекции инструментов и материалов для рукоделия, особенно если вы новый домовладелец.
    • Стоимость: доступная. Большие магазины предлагают удивительный выбор и цены на скобяные изделия, такие как анкеры для гипсокартона.
  • Бытовые товары . Продуктовые магазины и торговые точки, специализирующиеся на товарах и расходных материалах для дома, часто имеют ограниченный ассортимент анкеров для гипсокартона.
    • Стоимость: Высокая. Но это отличное место, чтобы взять несколько простых якорей, пока вы делаете другие покупки.
  • В комплекте с креплениями . Многие предметы, от вешалок для полотенец до телевизионных креплений, поставляются с несколькими винтами и анкерами. Производители хотят, чтобы вы устанавливали их товары независимо от того, вешаете ли вы их на гипсокартон, на стойку или на кирпичную стену. Вы не будете использовать их все, поэтому вместо того, чтобы выбрасывать дополнительные, добавьте их в свою коллекцию якорей. В конце концов, у вас будет достаточно для любой работы. Вы удивитесь, как часто будете копаться в этой коллекции.
    • Стоимость: Бесплатно!

Что нужно знать перед покупкой

Шурупы для гипсокартона стали стандартным крепежом для крепления полных или частичных листов гипсокартона к стенным стойкам или потолочным балкам. Длина и калибр шурупов для гипсокартона, типы резьбы, головки, точки и состав поначалу могут показаться непонятными.

Но в сфере самостоятельных работ по благоустройству дома этот широкий спектр вариантов сужается до нескольких четко определенных вариантов, которые подходят для ограниченных типов использования, с которыми сталкивается большинство домовладельцев. Даже хорошее знание только трех основных характеристик шурупов для гипсокартона поможет: длина шурупов для гипсокартона, калибр и резьба.

  • 01 из 08

    Шурупы для гипсокартона, длина

    Ель / Марго Кавин

    • 1/4-дюймовый гипсокартон: используйте винты для гипсокартона от 1 до 1 1/4 дюйма
    • 1/2-дюймовый гипсокартон: используйте 1 1/4-дюймовые или 1 5/8-дюймовые винты для гипсокартона
    • 5/ 8-дюймовый гипсокартон: Используйте 1 5/8-дюймовые или 2-дюймовые винты для гипсокартона
    • .

    Для сравнения, шурупы, предназначенные для строительства, бывают самых разных размеров. Причина в том, что стройматериалы могут иметь широкий диапазон толщин: от листового металла до стоек четыре на четыре и даже толще. С гипсокартоном не так.

    Большинство гипсокартона, установленного в домах, имеет толщину 1/2 дюйма. Толщина иногда может увеличиваться или уменьшаться, но очень незначительно и не очень часто. Практически единственный раз, когда самодельщикам потребуется установить более толстый гипсокартон, это использовать код пожарной безопасности или гипсокартон типа x. Гипсокартон типа x толщиной 5/8 дюйма немного толще, чтобы замедлить распространение пламени, и используется в гаражах и стенах, прилегающих к топочным помещениям.

    Гипсокартон толщиной 1/4 дюйма иногда используется в качестве облицовки стен и потолков. Поскольку он гибкий, его можно использовать для формирования кривых. Тем не менее, большая часть гипсокартона, установленного своими руками на кухнях, в ванных комнатах и ​​​​общих помещениях, будет иметь толщину 1/2 дюйма.

  • 02 из 08

    Резьба для гипсокартона

    Ель / Марго Кавин

    Шурупы для гипсокартона бывают двух типов: с крупной и мелкой резьбой.

    Шурупы для гипсокартона с крупной резьбой

    Используйте винты для гипсокартона с крупной резьбой для большинства деревянных стоек.

    Винты для гипсокартона с крупной резьбой, также известные как винты W-типа, лучше всего подходят для большинства применений, связанных с гипсокартоном и деревянными стойками. Широкие нити хорошо захватывают древесину и притягивают гипсокартон к стойкам.

    Один недостаток винтов с крупной резьбой: металлические заусенцы, которые могут застрять в пальцах. Обязательно надевайте перчатки при работе с шурупами для гипсокартона с крупной резьбой.

    Шурупы для гипсокартона с мелкой резьбой

    Шурупы для гипсокартона с мелкой резьбой, также известные как винты S-типа, являются саморезами, поэтому они хорошо подходят для металлических шпилек.

    Шурупы для гипсокартона с мелкой резьбой благодаря своим острым концам лучше всего подходят для крепления гипсокартона к металлическим стойкам. Грубые нити имеют тенденцию прогрызать металл, никогда не набирая должного сцепления. Тонкие нити хорошо работают с металлом, потому что они самозаправляются.

  • 03 08

    Шурупы для гипсокартона

    Ель / Марго Кавин

    Калибр относится к диаметру шурупа для гипсокартона. В большинстве случаев вы будете использовать винты для гипсокартона № 6 или № 8.

    Имейте в виду, что по мере увеличения номера калибра винт становится больше в диаметре. Таким образом, шуруп для гипсокартона № 6 будет тоньше, чем шуруп № 8 для гипсокартона. Хотя это может показаться очевидным, многие материалы, связанные со строительством дома, работают в противоположном направлении. Например, наждачная бумага с меньшей зернистостью на самом деле грубее, чем наждачная бумага с более высокой зернистостью.

    Реальные размеры калибров шурупов для гипсокартона:

    • #6 (0,1380 дюйма)
    • #8 (0,1640 дюйма)

    Калибр часто выражается вторым числом после длины. Например, винт длиной 1 5/8 дюйма с калибром № 6 будет отображаться как «1 5/8 дюйма x 6».

  • 04 из 08

    Винты для гипсокартона Применение

    Ель / Марго Кавин

    Основная цель шурупов для гипсокартона — крепление полных листов гипсокартона (обычно 4 на 8 футов для самодельщиков) или частичных листов гипсокартона к деревянным или металлическим стойкам.

    Шурупы для гипсокартона хороши для ремонта гвоздей. Если у вас старый дом и вы обнаружите на стенах загадочные круглые выпуклости, значит, у вас есть гвозди.

    До того, как шурупы для гипсокартона получили широкое распространение, гипсокартон прибивали короткими гвоздями с широкой шляпкой. Хотя гвозди для гипсокартона все еще существуют и используются в качестве быстрого способа крепления стеновых панелей, шурупы для гипсокартона превратились в стандартный метод крепления гипсокартона к стойкам именно из-за проблемы с гвоздями.

    Можно ли использовать шурупы для гипсокартона в строительстве?

    Некоторые самодельщики используют шурупы для гипсокартона для одной непреднамеренной цели: строительных проектов. Это потому, что шурупы для гипсокартона намного дешевле, чем шурупы по дереву, они чрезвычайно хорошо вкручиваются в древесину, и их много.

    Немногие плотники когда-либо использовали шурупы для гипсокартона для тонкого строительства. Избегание использования шурупов для гипсокартона особенно важно при тяжелых или даже умеренных строительных работах, особенно при наружных работах, таких как заборы и настилы.

    Широко распространено мнение, что шурупы для гипсокартона имеют тенденцию быть хрупкими. Вместо того, чтобы сгибаться, они могут сломаться. Головки шурупов для гипсокартона особенно легко отрываются, оставляя часть стержня застрявшей в древесине. Никакой экстрактор не может удалить винт без головки.

    Все же некоторые самодельщики, проводя неофициальные тесты, обнаружили, что шурупы для гипсокартона по прочности сравнимы с обычными шурупами по дереву. При работе с хвойными породами шурупы для гипсокартона даже имеют преимущество перед шурупами по дереву. Но когда дело доходит до твердой древесины, шурупы для гипсокартона сломаются раньше, чем шурупы для дерева.

    Одна из причин, по которой шурупы для гипсокартона лучше всего использовать для гипсокартона, заключается в их выпуклой головке. Изогнутая головка шурупа для гипсокартона специально предназначена для сгибания верхнего бумажного слоя гипсокартона, а не для погружения в дерево. Когда шуруп для гипсокартона, вкручиваемый в древесину, достигает головки, прикладывается большое усилие; этому нужно противодействовать силой дрели. Это объясняет, почему так много головок гипсокартона отламываются при вбивании в дерево.

    В конце концов, шурупы для гипсокартона лучше всего использовать для гипсокартона, для легких строительных проектов или для временного строительства, когда безопасность не является фактором.

  • 05 из 08

    Сколько шурупов для гипсокартона на фунт?

    Дифидейв / Getty Images

    Оценка того, сколько шурупов для гипсокартона нужно купить, может разочаровать, потому что вам нужно будет вкрутить определенное количество шурупов для проекта, а шурупы для гипсокартона часто продаются на вес. Количество никогда не гарантируется, когда винты продаются за фунт, но есть оценки:

    • 1-5/8-дюймовые винты №6 с крупной резьбой: около 200 винтов
    • 1-1/4-дюймовые винты №6 с крупной резьбой: около 238 винтов
    • Винты № 8 с крупной резьбой 2-1/2 дюйма: около 92 винтов
  • 06 из 08

    Какой тип шурупов для гипсокартона использовать?

    Буразин / Getty Images

    Для большинства работ, связанных с 1/2-дюймовым гипсокартоном, установленным на деревянных стойках, фосфатированный шуруп с крупной резьбой 1 1/4 дюйма или 1 5/8 дюйма для гипсокартона выполняет надежную работу.

    Этот шуруп стоит недорого и его можно приобрести в больших кадках, так как для работы с гипсокартоном требуется множество креплений. Шуруп для гипсокартона диаметром 1 5/8 дюйма может быть трудно утопить, так как после покрытия первых 1/2 дюйма толщины гипсокартона остается так много стержня. Уменьшение длины означает более легкое вождение, но это также означает снижение удерживающей силы.

    Поскольку последний 1/8-дюймовый слив имеет решающее значение (где стеклянная головка винта должна сгибать, но не разрывать внешний слой бумаги), этот более короткий винт упрощает калибровку этого последнего 1/8-дюймового привода.

    Для подвешивания гипсокартона к потолку вы можете использовать более длинный винт для гипсокартона. Для крепления гипсокартона к стенам вы можете использовать длинный или короткий шуруп для гипсокартона.

  • 07 из 08

    Как заворачивать шурупы для гипсокартона

    Перри Мастровито / Design Pics / Getty Images

    Если вы занимаетесь самостоятельным монтажом гипсокартона или любым другим способом, вам не понадобится специальный шуруповерт для гипсокартона.

    Шуруповерт для гипсокартона — это специальный инструмент, используемый для крепления гипсокартона. Это более компактный, легкий инструмент с меньшим крутящим моментом, чем большинство аккумуляторных дрелей. Хотя шуруповерты отлично справляются с заворачиванием шурупов для гипсокартона, их функциональность настолько ограничена для домовладельцев, что покупать их необязательно.

    1. Регулировка крутящего момента дрели : Если ваша аккумуляторная дрель не имеет регулировки скорости и муфты, позволяющей изменять крутящий момент, вам необходимо приобрести дрель с этими функциями. Возможность понизить крутящий момент с помощью сцепления не позволяет вам сорвать головку винта, что также известно как выворачивание.
    2. Проколоть бумагу : Проколоть гипсокартон острой частью шурупа. Поместите сверло на шуруп и включите дрель.
    3. Ввинчивание шурупа : Дайте шурупу ввинтиться в гипсокартон и стойку. Примерно на три четверти пути вам нужно будет приложить больше усилий. В противном случае головка выпадет. Другими словами, дрель сорвет головку винта.
    4. Остановить при промывке : Остановиться, когда головка и бумага выровняются.
    5. Углубление : Затем поверните винт еще на четверть или пол-оборота, чтобы он погрузился прямо под бумагу, не порвав бумагу.
  • 08 of 08

    Шурупы для гипсокартона Терминология и характеристики

    • Головка стекляруса : Головка стекляруса относится к конической форме головки шурупа. Такая форма помогает винту оставаться на месте, не разрывая внешний бумажный слой.
    • Острие : Некоторые шурупы для гипсокартона имеют острие. Это облегчает ввинчивание шурупа в бумагу из гипсокартона и закручивание шурупа.
    • Дрель-шуруповерт : Для большинства винтов для гипсокартона обычно используется сверло с крестообразным шлицем № 2. В то время как многие строительные винты начали использовать головки Torx, квадратные или другие, кроме Phillips, большинство винтов для гипсокартона по-прежнему используют головку Phillips.
    • Покрытия : Черные шурупы для гипсокартона имеют фосфатное покрытие для защиты от коррозии. Шурупы для гипсокартона другого типа имеют тонкое виниловое покрытие, что делает их еще более устойчивыми к коррозии.
