Как крепится ветровая планка к крыше


Как крепить ветровую планку на профнастил

Ремонт кровли и крыши

Ветровая планка для профнастила — функции, характеристики, монтаж

Крыши из металлопрофиля являются распространённым решением для конструкций простой формы или большой площади. Этим немудреным кровельным материалом часто перекрывают производственные помещения, хозяйственные постройки, садовые, дачные дома. Высокая популярность объясняется низкой доступной металлического покрытия и простотой монтажа. Производители существенно облегчают задачу самостоятельного возведения крыши из металлопрофиля, производя готовые фасонные элементы. Эти детали конструкции составляют не более 3% от общей площади скатов, но оказывают влияние на срок эксплуатации и надежность крыши. В этой статье мы расскажем, что такое ветровая планка для профнастила, как подобрать нужные размеры этого элемента, а также выполнить крепление.

Ветровой планкой называют фасонный доборный элемент, который используют для возведения кровли из профнастила.

Он представляет собой уголок, одна крепёжная полка которого прикрепляется к обрешетке, а другая защищает свес крыши от порывов ветра, попадания влаги и снега. Ветровую планку производят из высококачественной оцинкованной стали с покрытием из пурала или полиэстера. Некоторые производители выпускают фасонные элементы с каменной крошкой. Этот элемент кровельного пирога выполняет следующие функции:

  1. Защита фронтонного и кровельного свеса от проникновения влаги. Наружную поверхность крыши защищает кровельный материал, но талая и дождевая вода или снег иногда проникает к стропильному каркасу с нижней стороны. Такая ситуация приводит к намоканию стропил и обрешетки, отчего портится даже обработанное антисептиком дерево. Ветровая планка, не пропускающая воду, сохраняет деревянные элементы конструкции, продлевая срок эксплуатации крыши.
  2. Защита от ветра. Боковые порывы ветра в районах со сложными климатическими условиями нередко становится причиной срыва и деформации кровельного материала.
    Интенсивная ветровая нагрузка приводит к изламыванию незащищенных краев профнастила. Крепление ветровой планки предотвращает порчу кровельного пирога и задувание холодного воздуха под обрешетку.
  3. Придание кровельной конструкции завершенного и эстетичного вида. Планки, подобранные в тон к основному цвету кровельного материала, скрывают от глаз неаккуратные края профнастила, а также помогают идеально ровно и качественно выполнить подшивку свесов софитами или сайдингом.

Обратите внимание! В качестве ветровой планки некоторые строители используют более дешевый гнутый металлопрофиль. Он продается в каждом крупном строительном магазине, но имеет ограниченную цветовую гамму и стандартные размеры доборных элементов.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок.

Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ассортимент фасонных доборных элементов для профнастила

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Стандартные размеры фасонных доборных элементов

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном.

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

  • Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Технология монтажа карнизной ветровой планки

  • Монтаж фронтонной планки. К установке фронтонной ветровой планке приступают на заключительном этапе кровельных работ. После этой операции остается только оборудовать конёк крыши. Верхняя крепежная полка планки бывает размером 135 мм и 145 мм, она подбирается в зависимости от профиля и высоты волн покрытия. Элемент крепится сверху через кровельный материал к обрешетке каркаса и торцевой доске с шагом 30-50 см. Для этого используются кровельные саморезы с резиновой или полиуретановой шайбой.

    Технология монтажа фронтонной ветровой планки

    Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации.

    Видео-инструкция

    Торцевая планка для профнастила

    Фронтальная, торцевая, ветровая – это все названия одной детали при устройстве скатной кровли с покрытием из профнастила. Ее установка проходит на завершающем этапе монтажа кровельного покрытия. Ветровая планка для профнастила не только декоративный элемент кровли, у нее есть масса других функциональных обязанностей.

    Назначение

    Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:

    1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
    2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
    3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
    4. Сильный ветер может и вовсе оторвать листы профнастила.

    Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

    Конструктивные особенности

    Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:

    • Полиэстер (на основе органических полимерных веществ).
    • Пурал (на полиуретановой основе с полиамидом).
    • Пластизол (ПВХ и пластификаторы).
    • Лакокрасочные.
    • PVDF (фторсодержащие полимеры).

    У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение. Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается.

    Правила установки

    Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

    1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
    2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

    1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
    2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

    Для заполнения зазора можно применять следующие виды уплотнителя:

    • универсальный самоклеящийся;
    • универсальный саморасширяющийся (ПСУЛ).

    Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

    1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
    2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
    1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

    Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

    Установка ветровой (торцевой) планки для профлиста

    Крыша считается качественной лишь в том случае, если она имеет не только привлекательный вид, но и надежно защищает дом от осадков, талых вод, ветра и прочих негативных погодных явлений. Чтобы выполнять данную функцию эффективно, в комплект кровельной системы входит множество доборных элементов. Одна из таких деталей – это ветровая планка. Используется она на кровлях из металлических листов и представляет собой планку из металла, устанавливаемую на важных узлах кровельной конструкции для их усиления. То есть монтируется ветровая планка для профнастила на карнизный свес и торцах фронтонов и предотвращает попадание талых или дождевых осадков под боковые и нижние части ската, что часто случается при ветреной погоде. Также изделие может называться торцевой или фронтонной планкой. При самостоятельном возведении частного дома либо при монтаже только кровельной системы, необходимо иметь представление о том, как закрепляется такая планка и, какие ее разновидности имеются в продаже.

    Назначение ветровой планки

    Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения. Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

    • защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
    • не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
    • оберегать края профнастила от деформации при сильных ветровых порывах;
    • придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
    • расширять кровельную поверхность;
    • позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

    Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно. О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее.

    Технические характеристики и разновидности ветровых планок

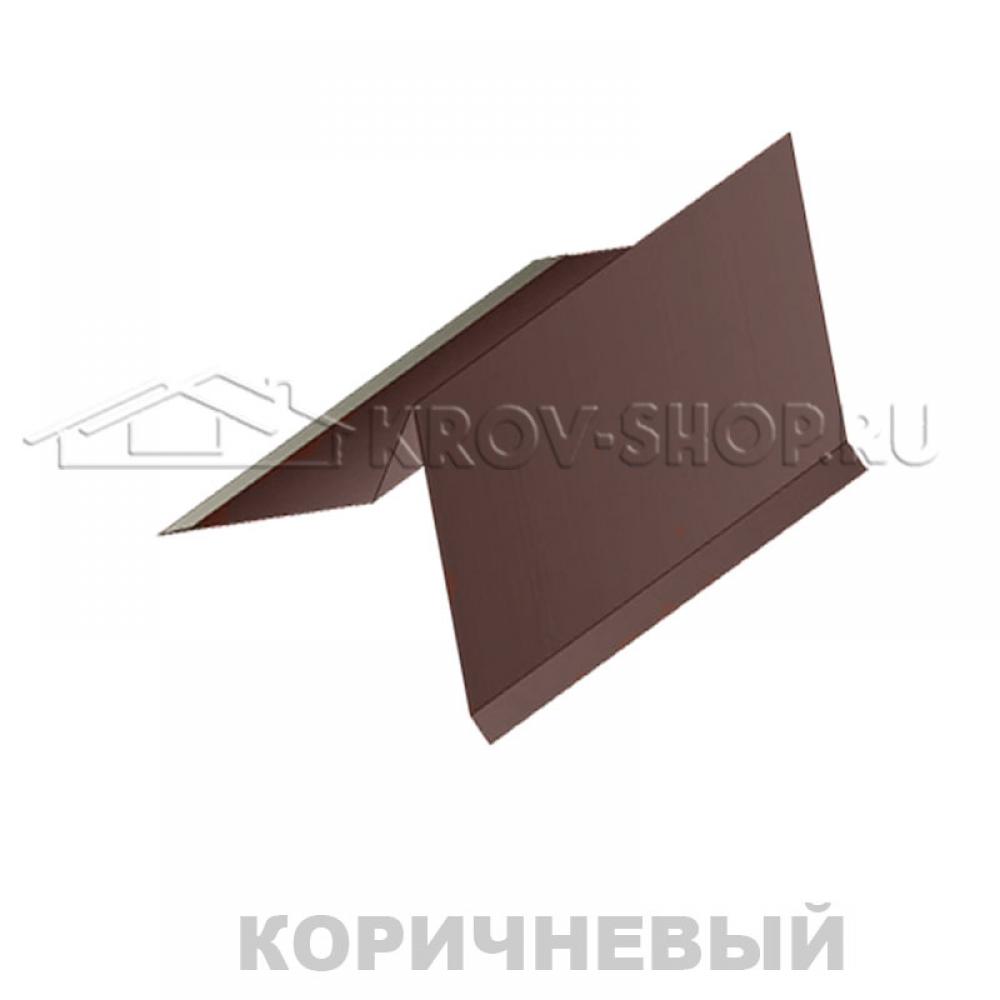

    Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

    • фронтонная планка – необходима для защиты от осадков боковой части скатов;
    • коньковая – предназначена для герметичного закрытия зазора в верхней части стыковки скатов;
    • карнизная – монтируется перед водосточной системой, на край ската.

    Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

    • длина изделия – 2 м, важно иметь ввиду, что полезная площадь будет меньше приблизительно на 5-10 см, то есть расчет стоит ввести от полезной длины, составляющей 190-195 см;
    • ширина планки – 9х15 см или 4х6 см, при этом более широкое изделие используется для кровли из металлочерепицы или профнастила с высокой волной и с большим углом наклона скатов крыши из профлиста. а узкий вариант отлично подходит для плоских кровель, где используются профлисты с малой волной.

    Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

    1. Алюминиевые изделия – наиболее доступный и недорогой вариант. Главный недостаток материала в том, что он легко гнется и деформируется при механическом воздействии. В связи с чем сложно произвести монтаж, особенно неопытным пользователям.
    2. Стальные – внешне практически не отличимые от алюминиевых планок. Однако, лишены большинства их недостатков. Изделия характеризуются большой прочностью и надежностью, но и цена их несколько выше алюминиевых аналогов.
    3. Медные – считаются наиболее дорогим видом ветровых планок, но также одним из самых привлекательных. Такие изделия не боятся воздействия влаги и отлично противостоят коррозии в течение долгих лет. Кроме того, их сложно повредить при монтаже и эксплуатации. Однако, важно учесть, что изделия имеют большой вес, что подходит далеко не для всех кровельных систем.

    Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

    Монтаж торцевой планки

    Установка торцевой планки производится после полного завершения работ по монтажу профнастила, но до того, как будет установлена коньковая планка. Установка ветровой планки для профнастила проводится на кровельные саморезы по дереву, длина которых позволяла бы надежно закрепить планку. То есть в расчет берется толщина металла планки и профнастила, а также запас на ввинчивание в обрешетку под профнастил. Шаг крепления саморезов равен 45-55 см, минимальное расстояние составляет 30 см, более близкое крепление использовать не рекомендуется. Крепить планку стоит начинать от карниза. Для этого устанавливается на обрешетку дополнительный брусок с сечением 40х40 мм, к которому и будет производиться крепление планки. В случае необходимости стыковки изделий, нахлест должен составлять 5-10 см. Конкретное значение зависит от погодных условий в регионе, чем более суровый климат, тем надежнее должно быть соединение. При этом важно учитывать, что верхний гребень профнастила должен быть обязательно закрыт. Также не стоит забывать про боковые заглушки, они монтируются на обычные саморезы. Чтобы предотвратить попадание влаги на места соединения планки и крепежных элементов, рекомендуется обработать их герметиком и специальной краской в тон планки.

    Видео по теме:

    Ветровая планка – это обязательный элемент кровельный системы. Ведь именно это изделие выполняет такие полезные функции, как защита от влаги и ветра подкровельного пространства, а также позволяет придать крыши и всему дому более эстетичный и стильный вид. Поэтому даже в том случае, если в комплекте к кровельному покрытию не поставлялась торцевая планка, необходимо приобрести ее отдельно и установить согласно всем правилам и требованиям. При этом монтаж ветровой планки для профнастила вполне под силу выполнить своими руками.

    Посмотрите еще статьи:

    Источники: http://krovlyakrishi.ru/elementy-kryshi/drugie/vetrovaya-planka-dlya-profnastila.html, http://prokryshi.ru/krovelnye-pokrytija/profnastil/vetrovaya-planka-dlya-profnastila. html, http://kryshagid.ru/profnastil/vetrovaya-planka.html

  • Как поддерживать крышу над колодой

    Колода предлагает передышку от повседневной рутинной работы и прекрасный способ скоротать время. Пока вы греетесь на солнышке, вы можете посмотреть вверх и понять, что крыша сделает палубу еще более приятной. Добавление крыши к существующей террасе может потребовать некоторых усилий. Опора, необходимая для добавления крыши, чтобы существующий настил не рассыпался, имеет большое значение для успешной установки крыши, которая прослужит долгие годы.

    Как поддержать крышу над настилом

    Кредит изображения: spyderskidoo / E + / GettyImages

    Преимущества постройки крыши над настилом

    Строительство крыши над настилом не только обеспечивает тень от палящего солнца и укрытие от слабых и сильных дождей, но также может защитить сам настил от разрушения в суровых погодных условиях.Существует множество идей крытых террас, большинство из которых начинаются с плоской решетчатой ​​крыши с дренажем или пространствами и могут перейти к скатным и черепичным крышам, которые добавляют приятную эстетику крыше и ландшафту двора.

    Как поддержать настил крыши

    Независимо от ситуации, будь то прикрепление к существующей платформе или строительство на платформе, которая строится, вес крыши необходимо учитывать по отношению к настилу. Если крыша прикреплена к настилу, она должна выдерживать вес.Палубы обычно рассчитаны на то, чтобы выдерживать вес 55 фунтов на квадратный фут (PSF). Если настил можно использовать как крыльцо, он должен выдерживать не более 80 фунтов на квадратный фут. Для настилов крыльца также требуются опоры большего размера, чем для настилов. Большинство палубных крыш требуют отдельных опор от палубы, чтобы выдерживать вес крыши в любое время года. Для столбов на крыше выройте ямы для столбов крыши и залейте цемент, чтобы они были в безопасности. Всегда проверяйте местные коды.

    Свободно стоящая крыша

    Отдельностоящая крыша может быть построена над настилом, мощеным внутренним двориком или бетонной площадкой.Отдельно стоящая крыша должна иметь столбы, заглубленные в землю. Если он находится рядом с домом или строением, его также следует прикрепить к сайдингу или крыше этого сооружения, чтобы оно оставалось устойчивым при сильных ветрах и проливных дождях. Свободно стоящие планы крытой палубы доступны в изобилии в Интернете. Многие конструкции палубной крыши доступны в Интернете бесплатно и могут помочь, если вы не знаете, какой тип крыши вы планируете построить или установить.

    .

    Как прикрепить деревянную крышу к зданию из шлакоблоков

    Совет

    Поместите пустые мешки из-под цемента внутрь стержней из шлакоблоков, чтобы бетон заполнял только четыре блока, а не всю стену из шлакоблоков.

    Здание из шлакоблоков оснащено анкерными болтами для крепления деревянной крыши.

    Прикрепить деревянную крышу к зданию из шлакоблоков сложно, но возможно. Отсутствие точки крепления приведет к разрушению крыши, особенно при сильном ветре.Тем не менее, мастер своими руками может прикрепить деревянную крышу к шлакоблоку, практически без обучения, за один-два дня, в зависимости от размера и масштабов проекта.

    .

    Как работает автомобильная подвеска | HowStuffWorks

    Если отсутствует амортизирующая конструкция , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью. Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

    Введите амортизатор , или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование .Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость. Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

    Объявление

    Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т.е.е., подрессоренная масса), а нижнее крепление соединяется с осью рядом с колесом (то есть неподрессоренной массой). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью. Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

    Когда автомобильное колесо сталкивается с неровностью дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень.Отверстия перфорировать поршень и позволить жидкости протекать через, когда поршень перемещается вверх и вниз в трубке высокого давлени. Поскольку отверстия относительно крошечные, через них проходит только небольшое количество жидкости под большим давлением. Это замедляет поршень, что, в свою очередь, замедляет пружину.

    Амортизаторы

    работают в двух циклах — цикл сжатия и цикл растяжения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем.Цикла расширения происходит, когда поршень движется по направлению к верхней части трубки давления, сжатия жидкости в камере над поршнем. Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем во время цикла сжатия. Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

    Все современные амортизаторы чувствительны к скорости. — чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор.Это позволяет амортизаторам адаптироваться к дорожным условиям и управлять всеми нежелательными движениями, которые могут происходить в движущемся транспортном средстве, включая отскок, раскачивание, клевание при торможении и приседание с ускорением.

    .

    Покажите, как вы устанавливаете тяговые доски

    Прямоугольный алюминий с креплениями maxtrax:

    Вы можете использовать ту же конструкцию (при условии, что у вас есть багажник на крыше) с длинными болтами, широкими шайбами ​​и некоторыми барашковыми гайками.

    Для крепления их к перилам кровати я бы сделал так:

    https://www.zoro.com/te-co-t-nut-black-oxide-38-16-916-41406/i/G1777921 /? q = G1777921

    Возьмите немного стали и сделайте кронштейн, похожий на этот

    Наконец-то я смонтировал свой Maxtrax из ГБ.Desert tan Maxtrax крепится к боковой направляющей кровати. Хранение приемной лебедки в задней части кровати не позволяет использовать заднюю стенку кровати. Область станины над шиной, как правило, не используется должным образом, поэтому Maxtrax не мешает работе, но становится доступной для использования.

    Спасибо за групповую покупку!

    4x Innovations Монтажные кронштейны Quickfist с прикрученной к ним стальной полосой для использования монтажных штифтов Maxtrax.

    Щелкните, чтобы развернуть…

    .

    как крепить торцевую планку для мягкой кровли, на крышу, покрытую шифером, и из поликарбоната?

    Монтаж ветровой планки может производиться с использованием профиля вариабельного вида: для каждого типа покрытия выпускается отдельный вариант. Таким же разнообразием отличается и материал изготовления. От тщательности его подбора, способности выдерживать механические и температурные воздействия, устойчивости к ультрафиолету зависит прочность крыши. Различают несколько видов ветровых планок: целесообразность установки каждого зависит от кровельного материала, использованного владельцем строения для увенчания дома.

    Какие инструменты и материалы понадобятся?

    На этот вопрос нет универсального ответа, поскольку кровля дома монтируется из разных материалов. Например, для крыши из профнастила потребуется шуруповерт с аккумуляторной батареей (для крепежа), ножницы или пила-болгарка с диском для резки металлического листа, измерительные инструменты (рулетка и строительный уровень), специальный крепеж.

    Стандартно для каждого типа перечисляются те же инструменты, которые понадобились при покрытии крыши, но иногда в этом списке есть небольшие вариации.

    • Ветровая планка для битумной черепицы потребует наличие инструментов для резки металла. Кроме дисковой пилы, используют ножовки, ножницы, дрель, электролобзик, гвозди по дереву для кровли (саморезы подходят, но только цветные и с резиновыми уплотнителями).
    • Для монтажа на металлочерепице работникам потребуются шуруповерт (аккумуляторный или сетевой), инструменты для резки металла, подручные средства попроще в виде плоской отвертки, молотка и киянки из дерева. Крепеж предпочтительнее оцинкованный, не подверженный коррозии.
    • Для крыши из профлиста достаточно шуруповерта и ножовки по металлу
      , герметика и саморезов с уплотнителем из резины соответствующего диаметра. Никаких специальных инструментов не требуется.

    Выбирая тип кровельного материала, нужно учитывать список необходимых инструментов, соотносить свои навыки их использования при резке металла, металлочерепицы или профлиста.

    Возможно, доверить этот процесс мастерам, покрывающим крышу, будет проще и выгоднее, чем заниматься доделками общего проекта самостоятельно.

    Как крепить на мягкую кровлю?

    Под этим видом кровли подразумевают несколько вариантов мягкого покрытия: из гибкой черепицы, холста с битумной пропиткой, базальто-крошковым покрытием.

    Готовые куски нарезанного материала могут быть в продаже разной формы – от прямоугольника до шестиугольника с надрезами. Доборные элементы к этой крыше обязательны, и ветровая планка – только одна из частей, входящих в состав основного комплекта, изготовленного из специальной кровельной стали.

    Гибкая черепица отделывается металлическими коньками, аэраторами, снегозадержателями и уголками, поскольку изготовить такие детали из стеклохолста, пусть даже пропитанного битумом, невозможно. Назначение частей из металла двойное: защитное и декоративное, поэтому соблюдение всех тонкостей имеет значение и для внешнего вида строения, и для его сохранности. Монтируются капельник, карнизная, торцевая или фронтонная, ветровая планки и элемент примыкания.

    Фронтонная планка бывает в продаже с односторонним или двусторонними загибами. Процесс монтажа ветрового уголка производится в определенной последовательности:

    • снизу, по направлению к коньку, предварительно сделав обрешетку из пиломатериалов или фанеры;
    • располагая специальные гвозди в шахматном порядке на расстоянии от 12 до 15 см;
    • забивая их не до полного утопления по краям, предупреждая образование волн на поверхности мягкого кровельного материала;
    • основное количество крепежных элементов вбивают, пока полотно держат гвозди по краям металлической детали, а затем вынимают не полностью забитые, выполняющие роль фиксаторов.

    Соблюдая последовательность, монтажники не встретят больших затруднений, поскольку монтаж производится на деревянную обрешетку.

    Единственное затруднение – опасение повредить полимерное покрытие на металле, поэтому не используются инструменты, в ходе работы которых вероятно появление искр.

    Установка на металлочерепицу

    Частный дом – это общее понятие, вариабельной конструкции, габаритов и этажности. Изготовление уголка можно произвести самостоятельно из стального или алюминиевого листа, но на строительном рынке можно отыскать торцевую планку, отвечающую особенностям конкретной крыши. Она устанавливается проще, покрыта защитным слоем, есть в разных расцветках, поэтому можно подобрать органичную составляющую под выбранный ранее цвет металлочерепицы. Готовые изделия отличаются довольно демократичной стоимостью, в некоторых местах делают нарезку нужной длины.

    Монтаж начинается только после окончательного завершения оборудования кровли и проводится по отработанному на практике алгоритму.

    Крепление деревянного бруса, обработанного специальными пропитками, производится к обрешетке, и тут предпочтительнее кровельные гвозди, хотя иногда используются и саморезы подходящей длины.

    1. После предварительной примерки, убедившись, что металлическая деталь заходит на черепицу и закрывает брус, производится крепление панели к прибитой деревянной части.
    2. Прикрепить нужно саморезами, используя подходящий инструмент. Их закручивают по восходящей, направляясь к коньку по металлической планке, непременно с боков и сверху.
    3. Количество зависит от габаритов крыши и параметров планки, с соблюдением расстояния примерно 25 см. На концах тем же крепежом закрепляют заглушки.

    Окончательно готовым считается узел, в котором плотно закрыты все стыки. С этой целью применяется самоклеящийся уплотнитель или специальный герметик для крыши. Покрытие шляпок саморезов специальной краской убережет их от коррозии, а значит, и пиломатериал под ними будет служить дольше.

    Как установить под профлист?

    Инструкция по монтажу несложная в отличие от крыши из этого материала, где нужны профессиональные навыки. Работу домашних мастеров облегчит проведение замеров и подбор стандартных габаритов доборных элементов, которые в ассортименте есть на строительном рынке или в супермаркете стройматериалов. Процесс монтажа несколько отличается от привычной последовательности действий, поскольку карнизная планка устанавливается до оборудования водостока и кровельного профнастила:

    • поднимая гидроизоляционную пленку с обрешетки, ветровую планку крепят саморезами на расстоянии 30-40 см от края до края;
    • нахлест должен быть не менее 50 мм, к нему впоследствии будут прижиматься кровля и водосточная труба;
    • после окончания работы с шуруповертом приподнятую пленку опускают на фасонный элемент.

    Их ширину подбирают по особенностям климата и типа крыши (плоской или скатной).

    Иногда конфигурация крыши не позволяет использование планки стандартных размеров, тогда их заказывают индивидуально. Фронтонную планку устанавливают на финишном этапе, прикрепляя необходимый защитный элемент к торцевой доске и обрешетке специальными саморезами с амортизационной шайбой. Подбор размеров тоже индивидуальный, по уже имеющимся параметрам.

    Монтаж на шиферную крышу

    Установка кровли из шифера, традиционного материала, несколько вышедшего из категории общего применения, не означает, что торцевая планка не требуется. На видео – пример использования оцинкованной стали для этой цели.

    В разных источниках под шифером понимают металлочерепицу, хотя стандартное значение термина – материал из асбестоцемента или сланца.

    Закрепить в этом случае правильно можно по тем же принципам, но с учетом специфики кровельного материала – натурального, асбестоцементного, битумного (ондулина), резинового или фиброцементного. Листы бывают плоские и волнистые, разной текстуры, и все это нужно учитывать, подбирая способы крепления и инструменты. Специалисты допускают применение планки из металла, сплавов или специально изготовленных для перечисленных видов материалов. Главное – правильно подобрать метиз, отвечающий и крыше, и материалу изделия, обозначенного в прейскуранте общеупотребительным термином «шифер».

    Об использовании ветровой доски из оцинкованной стали для шиферной крыши, смотрите в следующем видео.

    всё про ремонт и обустройство жилья

    Речь идет о так называемых планках для металлочерепицы. По своей конструкции и предназначению они существенно различаются, поэтому стоит кратко упомянуть об их разновидностях.

    Какие планки бывают?

    Торцевая планка для металлочерепицы изготавливается таким же способом, как и соответствующий кровельный материал. Основой для него является оцинкованная сталь, поверх которой наносят полимерное покрытие (пластизол или полиэстер). Оно не только придает материалу соответствующий цвет, но и защищает металл от негативного воздействия окружающей среды (влаги, УФ-лучей и т. д.) Толщина металла не превышает 0,55 мм.

    Все планки для металлочерепицы разделяются на 4 вида:

    • Коньковая;
    • Карнизная;
    • Ветровая;
    • Планка примыкания.

    Коньковая имеет несколько форм. Выбор этого элемента зависит от предпочтений заказчика. Но помните, каждый из них имеет свои особенности в монтаже. Основным назначением элемента является защита подкровельного пространства в местах стыков скатов от дождя и снега.

    Карнизная планка представлена продолговатой формой. Ее изготавливают по такому же принципу, как и металлочерепицу. Основным назначением этого материала является защита от попадания влаги на лобовую карнизную доску, а соответственно и в подкровельное пространство.

    Ветровая (торцевая) планка изготавливается по такому же принципу, как и карнизная. Ее устанавливают на торцах скатов. Основное назначение – нивелирование ветровой нагрузки на крышу (особенно бокового направления), защита от проникновения влаги на поверхность обрешетки. Элемент также выполняет роль барьера, который препятствует проникновению внутрь кровли мусора, насекомых и птиц.

    Планка примыкания защищает от дождя, снега; придает крыше привлекательный вид.

    Как выполнить монтаж ветровой планки на металлочерепицу – виды и правила крепления

    Металлочерепица является практичным кровельным покрытием для частного или дачного дома. Долговечность такого материала зависит не только от его качества, как говорят многие мастера, но и от доборных элементов, применяемых во время установки. Ниже мы опишем, что представляет собой торцевая планка для крыши, какие функции она выполняет, и как ее правильно закрепить.

    Какие бывают ветровые планки

    Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

    Бывают такие разновидности торцевых планок для кровли:

    • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
    • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

    Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

    Из чего делаются торцевые планки, и каковы их размеры

    В качестве сырья для создания ветровой планки применяют материал с высокой прочностью и сопротивляемостью атмосферным воздействиям. Металлочерепица способна прослужить более 20-25 лет, это означает, что ветровые планки обязаны прослужить, как минимум, не меньше этого срока.

    Зачастую в продаже можно встретить такие планки:

    • Из стали. Такие разновидности планок для защиты карнизов считаются самыми распространенными. Используемая при производстве оцинкованная сталь окрашивается, либо покрывается слоем пурала или полиэстера. Такие планки не боятся окисления, вместе с тем, они легкие и прочные.
    • Пластиковые. В данном случае применяется поливинилхлорид. Из такого материала получаются достаточно легкие и разнообразные по цвету карнизные и торцевые планки. Тем не менее, пластик имеет свойство расширяться под воздействием температур, поэтому на изделия данного типа укладывать утепляющий кабель для крыши не стоит.

    В продаже можно встретить достаточно широкий ассортиментный перечень размеров торцевой планки для металлочерепицы. Как правило, длина изделий колеблется в пределах 1,5-2,5 м, а их ширина достигает 15-30 см. При желании, на производстве заказчик может подобрать индивидуальные размеры ветровой планки для металлочерепицы.

    Монтаж ветровой планки на металлочерепицу: крепление торцевой планки для кровли, как крепить, размеры, установка на крыше Ветровая планка для кровли: что такое, как установить на крышу, фото Ветровая планка размеры – виды, размеры, крепление и монтаж, фото – Саргорстрой Ветровая планка для кровли: что такое, как установить на крышу, фото Ветровая планка для профнастила на крышу: ветрозащитная планка для кровли, как закрепить

    Целевая нагрузка и места крепления торцевых планок на кровле

    Хотя в общей конструкции металлочерепичной кровли на доборные элементы приходится всего 2-5% площади, они играют очень важную роль. В первую очередь, такие детали препятствуют попаданию в пространство под крышей влаги от осадков, а также ветра, что в комплексе может привести к порче каркаса и кровельного материала.

    Функциями ветровых и карнизных планок являются:

    1. Защита от влаги и ветра. Увеличение влажности воздуха под крышей приводит к постепенному отсыреванию и порче стропильной системы, что существенно сокращает срок службы крыши. В то же время, карнизная планка позволяет избежать проникновения стылого воздуха в мансарду, так что расходы на отопление дома сокращаются.
    2. Декорирование. Ветровая доска придает крыше из металлочерепицы законченный и эстетичный вид. Достаточно лишь подобрать ее в тон с основным кровельным материалом. Кроме того, она маскирует всю внутреннюю начинку кровли.

    Некоторые профессиональные строители предлагают изготовить ветровые планки на крышу самостоятельно, взяв листовой металл толщиной в 0,4-0,5 мм. Хотя такие изделия будут далеко не совершенны.

    Методика монтажа ветровых планок на металлочерепицу — как крепить правильно

    В целом ветровые планки имеют одинаковое строение, различаясь лишь толщиной и типом защитного покрытия. Эффективность выполнения этими приспособлениями своих функций зависит от того, как крепить ветровую планку на металлочерепицу.

    Технология установки торцевых и карнизных планок выглядит так:

    1. Перед началом укладки кровельного покрытия на карнизной доске фиксируют карнизные планки. Предварительно на карнизе уже должны быть установлены кронштейны под водостоки. Крепление торцевой планки металлочерепицы на карнизе выполняется с нахлестом в 10-15 см, используя саморезы или гвозди с отступами 30-50 см.
    2. Что касается ветровых планок, то их крепление выполняется уже по завершению укладки кровельного материала. Эти детали настилаются на металлочерепицу с перекрытием в одну волну. Причем сами планки могут находить друг на друга более чем на 50 см. Надежное крепление ветровых планок достигается благодаря использованию 4 саморезов или гвоздей на каждый элемент.

    Обратите внимание, что швы между ветровыми панелями нужно загерметизировать силиконом, чтобы они не пропускали влагу.

    Необходимость использования

    Установка описываемого элемента – это заключительная процедура при проведении обустройства кровли. Подобная часть просто необходима, если мастер планирует устанавливать софиты. Достаточно сильный боковой ветер может повредить края кровельного материала, а также сорвать его с крыши. В особенности это касается регионов, которые характеризуются неблагоприятным климатом.

    Ветровая планка для профнастила способна снизить воздействие воздушных масс. Помимо прочего, она призвана препятствовать воздействию ветра на систему обрешётки. Длительность жизнедеятельности кровли зависит от того, насколько защищены от воды ее элементы. Перед совершением покупки необходимо ознакомиться с ассортиментом, представленным в магазинах, так как ветровая планка для профнастила подразделяется на несколько видов, что зависит от особенностей использования.

    Как закрепить ветрозащитную планку на крыше

    Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

    Последовательность крепления узлов будет зависеть от места сборки:

    • Установка планки карниза . На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
    • Установка фронтонной планки . К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

    Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

    Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

    Ветровая доска функционально предназначена для предотвращения интенсивного продувания чердачного помещения, создания там сбалансированной температуры, а также придания эстетичного внешнего вида свесу крыши. Для изготовления ветровой доски используется не только дерево, но и металл, а также полимерные материалы.

    Самостоятельная установка ветровой доски, обычно, не вызывает затруднений, но лучше пригласить профессионалов, которые правильно снимут все необходимые размеры, а также установят ветровую доску, не повредив кровлю.

    На рынке представлены различные варианты ветровой доски, отличающиеся цветом, размером, материалом, фактурой. Существуют даже декоративные варианты, украшенные резьбой или рисунком, такие планки придадут кровле и дому неповторимый, индивидуальный и ухоженный вид.

    Технология укладки своими руками

    К работам приступают после подготовки основания, материалов и инструментов (монтажных поясов, мягкой обуви, приспособлений для безопасного подъема покрытия, шуруповерта с возможностью регулировки оборотов).

    В случае утепленной односкатной крыши креплению предшествует набивка карнизной планки и закладка элементов для удержания водосточных желобов). Далее пошагово:

    1. Проверить горизонталь ската.
    2. Уложить первый лист – со смещением вниз на 35-40 мм и более.
    3. Саморезы вкручиваются начиная с краев листа и по схеме. Вкрутка ведется строго перпендикулярно, но не до конца, окончательная фиксация выполняется после укладки и выравнивания соседних элементов.
    4. По выбранной схеме укладки монтируются второй и последующие профлисты. Крепление стыков выполняется после проверки положения всего блока.
    5. На завершающем этапе по краям односкатной крыши монтируются торцевые планки и герметизируются участки примыкания к проходным элементам (при наличии).

    Как выглядит планка карнизная

    Карнизную планку изготавливают промышленным способом на листогибочном оборудовании. В большинстве случаев планка имеет стандартную конфигурацию, отличаясь лишь углом отгиба полочки.

    Ширина плоскости вертикальной и размеры карнизных планок зависят от конструкции стропильной системы, и логически повторяют угол наклона кровельного полотна.

    Длина готового изделия может достигать двух-трех метров, а размеры плоских полочек и граней 80х60х10 мм или 100х60х20мм, толщина листа планки 0,4- 0,6 мм.

    Именно по изгибу двух плоскостей планки вода беспрепятственно капает в водосточную систему, минуя надежный тыл – лобовую карнизную доску кровли. Напомним, что планка носит второе название – капельник.

    Не следует путать конструкцию торцевой и карнизной планки. Различия между планками заключаются в способе и месте крепления.

    Торцевая планка защищает грань боковую между карнизом дома и его коньком.

    Традиционно планки-капельники устанавливают под слой гидроизоляционный на обрешетку внахлест и заводят висящий край в водосточный желоб.

    Для каждого вида кровельного полотна различают свою технологию монтажа, однако конструкция карнизной планки для мягкой кровли и кровли металлочерепичной одинаковы.

    Разновидности торцевых планок

    Торцевые планки бывают двух видов:

    • классическими;
    • сегментными.

    Расскажем о каждом варианте более подробно.

    Классические торцевые планки

    Такие торцевые планки подходит практически для всех профилей металлочерепицы, а также для профлиста. Выглядят они как «уголки» с загнутыми боковыми кромками. Стандартная длина ― 2 м.

    Классические торцевые планки для кровли выпускают в следующих размерах:

    90х115 мм (фигурная)

    ― Наиболее эстетичная среди классических торцевых планок. Она подчеркивает красоту кровли, эстетично оформленные торцы выглядят привлекательно. Благодаря наличию рёбер жёсткости отличается прочностью. Это классический вариант, именно так выглядели первые торцевые планки, которые поставляли на российский рынок из Финляндии.

    95х120 мм

    ― плоский аналог фигурной торцевой планки (без рёбер жёсткости).

    135х145 мм

    ― самая широкая из перечисленных торцевых планок. В отличие от предыдущих двух, подходит для нового профиля МОНТЕРРОСА (для других профилей металлочерепицы и профнастила её тоже используют). Она перекрывает волну самой высокой металлочерепицы в линейке и обеспечивает надёжную защиту подкровельного пространства от влаги.

    Внимание: при выборе торцевых планок ориентируйтесь на высоту профиля кровельного материала. Для профлиста или металлочерепицы с низкими волнами можно выбрать узкие планки (90х115 мм). Чем выше профиль материала ― тем крупнее должна быть планка.

    Сегментные торцевые планки

    Сегментные планки выбирают для металлочерепицы нового поколения ― МОНТЕРРОСА, МОНТЕКРИСТО, ТРАМОНТАНА. Они представляют собой усовершенствованную версию классических торцевых планок. Не похожи на простой «уголок» ― у них более сложная форма. Планки сужаются к верхней части, у них загнуты боковые и торцевые кромки.

    Сегментные торцевые планки универсальны, они подходят ко всем профилям металлочерепицы нового поколения и отличаются только длиной ступенек ― 350 или 400 мм, в зависимости от выбранного вами размера профиля.

    Различают левую и правую сегментные торцевые планки. Чтобы понять, какая планка левая, а какая ― правая, представьте, что вы стоите лицом к скату кровли. По левую руку будут смонтированы левые торцевые сегментные планки. Их внешний угол будет направлен влево. Соответственно, у правых планок внешний угол направлен вправо, они будут расположены по правую руку.

    Левая сегментная торцевая планка Правая сегментная торцевая планка

    Эти элементы повторяют очертания ступеней и рельеф металлочерепицы, эстетично подчеркивают торцы кровли, делают их визуально более объёмными и эффективно защищают подкровельное пространство от влаги и мусора.

    Внимание: вы легко посчитаете, сколько сегментных торцевых планок вам потребуется ― их число равно количеству ступенек металлочерепицы на фронтоне.

    Монтаж доборных элементов

    Монтаж ветровой планки

    Осталось лишь разобраться, как крепить доборные элементы кровельного профнастила на крышу:

    1. Чтобы лишний раз не ходить по профлистам, планки на стыке скатов начинают крепить уже тогда, когда на одном из них уже уложен профлист. При укладке второго ската листы будут просто подсовываться под планку, а затем крепиться
    2. Допускается крепление планки уже после монтажа примыкающих скатов. Преимуществом этого способа является контроль вентзазора на коньке и простота установки заградительных элементов для защиты от насекомых и пернатых. Но вероятность повреждения поверхности листов при повторном хождении при этом возрастает
    3. В отличие от листов, планки крепят таким образом, чтобы метиз попал в гребень волны листа, лежащего под планкой. Точно также прикручивают коньковые элементы
    4. В районе конька лучше проложить пористый уплотнитель для профнастила, повторяющий форму волн. Он способен дышать, то есть пропускать пары, при этом хорошо защищает подкровельное пространство от влаги, ветра и пыли
    5. На фронтонах не забудьте установить ветровые накладки – они защитят кровлю от разрушающего воздействия ветра. Их фиксируют с шагом 20 см.

    Назначение и место установки ветровой планки

    Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

    Конструкция и размеры детали зависят от размера выбранного профлиста, а также устройства свеса кровли. Следует учитывать, чтобы перекрывающий элемент по длине захватывал как минимум два выступа профнастила.

    Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

    Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

    Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

    Установка производится снизу вверх по краю ската крыши с нахлестом. Порядок монтажа – предпоследняя операция перед установкой коньковых планок.

    При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

    Назначение ветровой планки:

    • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
    • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
    • крепление софитов, если таковые предусмотрены в конструкции кровли;
    • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

    Ветровая планка для металлочерепицы – разновидности, функции

    Крыша, покрытая современной металлочерепицей – практичное решение для частного коттеджа, дачного дома или таунхаусов. Вопреки убеждениям домовладельцев, долговечность такой кровли не полностью зависит от качества кровельного материала.

    Большое влияние на долговечность, водонепроницаемость, надежность оказывают доборные элементы, используемые для монтажа, несмотря на то, что их площадь составляет менее 5% от поверхности крыши.

    В этой статье мы расскажем, что такое ветровая планка для металлочерепицы, для чего она нужна, а также как она закрепляется.

    Разновидности

    Ветровая планка – один из доборных элементов, используемых для настила кровли из металлочерепицы. Она представляет собой уголок из пластика или оцинкованного металла и выполняет защитные и декоративные функции. Различают следующие виды ветровых планок:

    • Карнизная. Эта планка устанавливается на доске, которая называется лобовая, для защиты от воды, холодного воздуха. Металлочерепица, уложенная на обрешетку, образует небольшой свес, через который в стропильную систему крыши проникает атмосферная влага или конденсат. Чтобы предотвратить отсыревания, заплесневение деревянных элементов каркаса, выполняют монтаж карнизной планки.
    • Торцевая. Торцевую планку применяют для защиты боковых торцевых поверхностей кровли из металлочерепицы от атмосферной влаги, ветра, конденсата. От карнизной торцевая планка отличается только местом монтажа.

    Важно! Ветровая планка представляет собой уголок с 2 крепежными полочками, чем они шире, тем надежнее этот доборный элемент для кровли защищает свес от проникновения влаги и ветра. Монтаж торцевого элемента часто выполняют в комплексе с уплотнителей, повторяющим форму волн покрытия, для более эффективной работы.

    Материалы, размеры

    Для изготовления карнизной ветровой планки используют материала, обладающие высокой устойчивостью к атмосферным явлениям, а также механической прочностью. Срок эксплуатации кровли из металлочерепицы составляет не менее 20-25 лет, а значит доборные элементы должны служить не меньше. Чаще всего применяются следующие планки:

    1. Стальные. Наиболее популярными моделями доборных элементов для защиты торцов и карнизов считается стальные. Оцинкованная сталь, которую в процессе производства покрывают слоем краски, пурала или полиэстера, выдерживает воздействие воды, не поддается коррозии, при этом она достаточно легкая и прочная.
    2. Пластиковые. Поливинилхлорид – термопластичный пластик, используемый для изготовления карнизной и торцевой планки. Достоинства этого материала – легкий вес и разнообразие цветовых решений. Однако, пластиковые элементы подвержены термическому расширению, кроме того, на них не рекомендуется выполнять монтаж теплового кабеля для обогрева крыши.

    Размеры доборных элементов

    Учтите, что размеры моделей карнизной планки для металлочерепицы сильно отличаются. Этот доборный элемент обычно имеет длину 1,5-2,5 м, ширину крепежных полочек – 15-30 см. Стальные изделия изготавливаются на заказ по размерам покупателя.

    Функции

    Доборные элементы в составе кровли из металлочерепицы в зависимости от сложности конструкции составляют 2-5% площади, но их значение трудно переоценить. Монтаж кровельного покрытия без ветровых планок приводит к проникновению в стропильный каркас влаги и ветра и, как следствие, ускоренному износу материала. Карнизная и ветровая планка выполняют следующие функции:

    • Защитную. задача карнизной планки – предотвратить проникновение под кровельный материал атмосферной влаги и холодного ветра. Из-за повышенной влажности деревянный каркас отсыревает и загнивает, что негативно сказывается на сроке службы крыши. Задувание в мансардное помещение холодного воздуха увеличивает расходы на отопление дома.
    • Декоративную. Монтаж ветровых планок позволяет аккуратно и эстетично обшить лобовую доску, а также скрыть от глаз «внутренности» стропильной системы. Доборные элементы подбирают в тон к цвету металлочерепицы, поэтому скаты выглядят целостно и гармонично.

    Опытные мастера утверждают, что доборные элементы для металлочерепицы можно изготовить своими руками. Ветровые планки делают из листового металла толщиной 0,4-0,5 мм. Однако, выглядеть самодельные планки будут не настолько аккуратно.

    -инструкция

    Виды капельников и их функции

    Капельник является одним из комплектующих элементов устройства карниза крыши и представляет собой изогнутую планку из металла, обычно подбирается под цвет профнастила. Данные устройства защищают кровельный пирог и деревянную стропильную систему под крышей от попадания дождя и снега, что предотвращает, в свою очередь, распространение грибка и плесени.

    Капельники служат еще одним препятствием, прикрывающим дом от попадания холодного воздуха. Данная деталь создает внешнему виду здания определенную декоративную завершенность, так как подобрана в фон кровельного покрытия.

    При перекрытии одно или двускатной крыши дома кровельным материалом, как правило, применяют два вида капельников они различаются друг от друга по своей форме и назначению:

    • карнизные;
    • фронтонные планки.

    Капельник для карнизов

    Это устройство устанавливается на карниз крыши, и по предназначению похоже на отлив окна. При смонтированных водосточных желобах, капельники направляют влагу в них. Эта металлическая планка образует два угла. Один из них является ребром жесткости, а второй – направляет влагу в сливной желоб или на землю. По внешнему виду это изделие напоминает букву «Г».

    Угол между этими поверхностями (одна плоскость выдерживает направление кровли, а другая –  направляет воду в желоб) равняется около 120 градусов.

    До того как устанавливать капельники, нужно еще раз убедиться, что произведен монтаж обрешетки, лобовой доски и кронштейнов для желобов водостока. В противном случае потом, при наличии этой планки, ставить на место их будет сложно.

    Капельник для фронтона

    Они представляют собой перевернутую букву «Т» и защищают фронтонную часть крыши. Влага по этим капельникам стекает вниз так же, как и по самой кровле.

    Фронтонные изделия имеют три ребра: одно из них является «предохраняющим» сгибом по торцу крыши, другое образовано вверху «защиты», а третье преобразовано в ребро жесткости.

    Технология монтажа своими руками, типы установки

    Необходимо проводить работы в несколько этапов, соблюдая последовательность:

    1. Снятие размера. На данном этапе определяется длина всей полосы по периметру кровли и его высота, которая должна заходить под профнастил минимум на 50 миллиметров. Свес под скат крыши опускается до водоотводящего лотка с углублением на 1-2 сантиметра внахлест. На основании полученного параметра определяется тип планки, количество и градус загибов, рисуется чертеж.

    2. Изготовление или покупка готового отлива согласно измерениям. Для соблюдения общего ансамбля нужно приобретать панель такого же цвета, что и выбранный профлист, тогда доборный элемент не будет отличаться и портить внешний вид.

    3. Если проектом предусмотрена водоотводящая система, то ее крепеж производится в первую очередь. Сначала устанавливаются подвесы труб на стропильную конструкцию. Стоит обратить внимание, что для обеспечения хорошего слива кронштейны размещаются от середины к краю крыши с небольшим уклоном.

    4. Между торцевой частью кровли и добором проводится монтаж защитной пленки или пароизоляции, которая предотвратит образование влаги и конденсата и станет преградой для насекомых и мелких птиц.

    5. После установки сливной магистрали можно крепить карнизную планку на крайнюю доску обрешетки. Монтаж осуществляется гвоздями или саморезами с редкой резьбой. Все торцевые стыки между доборными элементами размещаются внахлест минимум на 3-5 сантиметров, это необходимо для обеспечения надежной гидроизоляции и защиты древесины от влаги, чтобы вода, стекающая по крыше, не попадала на голые участки обрешетки.

    6. Торцы слива загибаются внутрь или закрываются специальной заглушкой из того же материала. Можно также перекрыть конец карниза, выпустив ветрозащитную панель на длину стропил.

    Если в проекте дома не указана водоотводящая система труб, а ливневые стоки будут падать по скату вниз на отмостку, то на нижнем срезе слива нужно предусмотреть загиб в сторону кровли. Это позволит обеспечить дополнительную защиту древесины и части наружной стены от влаги и косых дождей.

    В конце осуществляется фиксация ветровой полосы, которая накладывается поверх всей конструкции и прикручивается на саморезы с уплотнением или заклепки. Планку нужно монтировать к профнастилу и наличнику с двух сторон с шагом 300-400 миллиметров. Данная деталь после установки будет принимать на себя основную нагрузку от порывистого ветра и не позволит задираться материалу на крыше по краю.

    Все работы по установке кровли и доборных элементов, так как они проводятся на высоте, должны осуществляться с соблюдением техники безопасности, с использованием страховочного оборудования. Для этих целей лучше привлечь специалистов, имеющих опыт в строительстве подобных систем.

    Основные разновидности

    Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

    • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
    • Карнизная. Устанавливается на краях ската крыши, перед водостоками
    • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

    Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

    Ширина, высота и многое другое

    Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

    • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
    • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

    Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

    Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

    Крепление ветровой планки профнастила

    С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

    Цена ветровой планки для профнастила

    В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

    • Узкая торцевая прямая 140-160 руб
    • Широкая торцевая 300 руб

    Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

    Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

    Видео об изготовлении ветровой планки для профнастила

    Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

    Проофнастил в идеале подходит для крыш простой формы и объемного периметра. Поэтому профнастил все чаще применяют при обустройстве кровель производственных цехов, хозяйственных зданий и сооружений, дач. Металлическое покрытие завоевало симпатии строителей и собственников квадратных метров благодаря низкой себестоимости, легкости монтажа и прочности материала.

    Однако чтобы крыша из профнастила плотно прилегала и не пропускала внутрь помещений холод с улицы, необходимо установить ветровую планку. Она не только защищает от ветра, но и обеспечивает длительную эксплуатацию профнастила. Эстетическая составляющая – тоже немаловажный фактор, с которым справляется ветровая планка.

    Правила установки

    1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
    2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.
    1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
    2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.
    • универсальный самоклеящийся;
    • универсальный саморасширяющийся (ПСУЛ).

    Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия

    1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
    2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
    1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

    Как закрепить ветрозащитную планку на крыше

    Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.

    Последовательность крепления узлов будет зависеть от места сборки:

    • Установка планки карниза. На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
    • Установка фронтонной планки. К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.

    Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

    Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

    Как выполнить подшивку карниза крыши софитом своими руками?

    Для отделки, кроме софитов, понадобятся доборные элементы:

    • J-профиль — планка для крепления, применяется при обшивке закрытых свесов.
    • J-фаска — защитная планка, закрывает лобовую доску.
    • Углы для оформления стыков.
    • Н-планка — соединяет софиты со стропилами.
    • Финишная рейка — завершающая полоса для фиксации J-фаски.

    Количество и необходимость тех или иных элементов рассчитывается в зависимости от конструктивных особенностей карниза и технологии монтажа.

    В большинстве случаев обшивку осуществляют классическим способом — горизонтально. Такой вариант придает жесткость и устойчивость системе. Для этого устанавливают каркас из бруса и дополнительный брусок между стропилами.

    Если крыша имеет небольшой уклон, укладку можно осуществить вдоль стропильных ног. Панели крепят на стропила параллельно стенам, монтаж занимает больше времени.

    Технические характеристики и разновидности ветровых планок

    Торцевая планка представляет собой согнутый в виде угла металлический лист. При монтаже кровли из профнастила и ветровая планка также может быть выполнена из данного материала. Устанавливается она на край ската, то есть на торец, и прижимает покрытие к обрешетке, плотно закрывая стык. Для большей надежности рекомендуется приобретать специальные заглушки, которые наглухо закрывают планки с боков. Такие планки должны защищать все торцы по периметру кровли. Однако, скаты в разных местах имеют разную форму, в связи с чем и ветровые планки также изготавливаются различной конфигурации. Можно выделить следующие распространенные варианты:

    Кроме назначения отличаться может и конфигурация изделия. В частности, речь идет о таких параметрах, как ширина и длина. Стандартные размеры ветровой планки для профнастила следующие:

    Отличаться ветровые планки могут и по материалу производства. В частности, различают 3 основных варианта.

    Выбор конкретного варианта будет зависеть от конфигурации кровельного покрытия. Только после того, как сделан выбор подходящего изделия и планки приобретены в должном количестве можно переходить к установке ветровой планки.

    Ветровая планка для профнастила

    Доборные элементы — основание для крепления металлического профнастила. Они защищают дом от воздействия окружающей среды. Неправильная установка может нарушить эту функцию, и в дом будет проникать вода и холод.

    Доборные элементы придают кровле законченный красивый внешний вид и обеспечивают высокую функциональность. Максимальная длина доборных элементов 3 м.

    Нестандартные доборные элементы изготавливаются только при наличии эскизов после согласования их геометрических размеров. Эскизы должны быть приложены к заявке.

    Доборные элементы изготовлены в защитной пленке, которая практически исключает возможность механического повреждения изделий при транспортировке, хранении и монтаже.

    Угол наружный 1

    Прикрывает и удерживает торцы профнастила в наружных углах. Крепится сверху листов профнастила.

    Угол наружный 2

    Прикрывает и удерживает торцы профнастила в наружных углах.

    Инструкция по монтажу металлочерепицы Такотта | Takotta

    Крепится сверху листов профнастила.

    Угол внутренний 1

    Прикрывает и удерживает торцы профнастила во внутренних углах. Крепится сверху листов профнастила.

    Угол внутренний 2

    Прикрывает и удерживает листы профнастила во внутренних углах. Крепится сверху листов профнастила.

    Обналичка откос проема

    Монтируется на оконные проемы и стену, обшитую профнастилом.

    Капельница откоса проема

    Монтируется на верхний оконный проем.

    Наличник

    Монтируется над капельницей в оконных и дверных проемах.

    Отлив цокольный

    Монтируется на цоколь здания. Является начальной планкой при обшивки здания профнастилом.

    Отлив оконный

    Монтируется на подоконную часть окна. Предназначен для отвода воды.

    Конек 1

    Закрывает внешний угол мест стыков разных скатов кровельного материала. Крепится сверху листов профнастила. Защищает листы от попадания воды под кровлю. Нахлест между коньками составляет 80-100 мм.

    Конек 2

    Закрывает внешний угол мест стыков разных скатов кровельного материала. Крепится сверху листов профнастила. Защищает листы от попадания воды под кровлю. Нахлест между коньками составляет 80-100 мм. Без вальцовки

    Ендова

    Предназначен для отвода воды, примыкающих к друг другу стыков скатов. Устанавливается до укладки листов профнастила.

    Ветровая планка для профнастила — функции, характеристики, монтаж

    Для чего нужна ветровая планка на кровлеТехнические характеристики и разновидности элементов для профнастила

    Как закрепить ветрозащитную планку на крыше

    Функции элементов

    Итак, ветровые планки выполняют две функции:

    • Защитная. Главная задача — это предотвращение проникновения под кровлю влаги и ветра. Повышенная влажность является причиной того, что деревянный каркас отсыревает и начинает гнить, что ускоряет износ крыши. Из-за ветра же, который дует в мансардное помещение, возрастают расходы на отопление.
    • Декоративная. Возможность эстетично обшить лобовую планку и замаскировать стропильную систему. Планки подбираются в тон к цвету черепицы, благодаря чему скаты смотрятся гармонично и целостно.

    По утверждению опытных мастеров, комплектующие можно сделать своими руками. Для изготовления ветровых планок берется листовой металл толщиной 0,4−0,5 мм. Но очень большой минус заключается в том, что «самоделки» имеют не особо аккуратный вид.

    Список источников

    Как монтируют торцевые планки

    Монтаж ветровой планки – это заключительная часть работ по установке кровли. Нельзя игнорировать этот процесс, иначе нарушится обмен тепла между кровлей. Летом стены будут быстро становиться горячими, а зимой – холодными.

    Перед непосредственно установкой ветровой пластины необходимо всё рассчитать. Во-первых, нужно учесть то, какого типа кровля. Если крыша плоская, то будет лучше использовать узкую пластину. Если же крыша выполнена из металлочерепицы или профнастила, то лучше использовать широкую отделку с рельефом. Во-вторых необходимо обратить внимание на то, какую выбрать обрешётку. Шаг, с которым будут укладываться бруски, рассчитывается исходя из материала кровли.

    Первый этап работ – это пришивание к решётчатой конструкции струганной ветровой доски. Далее на неё устанавливают саму планку при помощи саморезов. Расстояние между местами крепления должно быть не менее 0.4 мм. Листы укладываются внахлёст, при это захват составляет не более 0.1 м.

    Если на крыше предполагается установка водосточных каналов, то укладывать листы необходимо так, что бы они перпендикулярно перекрывали канавку. Планки укладываются внахлёст на 15 см. Крепят механизм над решётчатой конструкцией в зависимости от высоты волн кровельного материала. Монтаж элементов осуществляется с использованием шурупов. По одному с каждого бока, сверху.

    Крепёж сверху улучшает стыковку, потому что профлисты обладают высокой парусностью. Если правильно закрепить ветровую планку на фронтовой срез, защита от ветра будет очень эффективной. Сама укладка осуществляется в следующем порядке:

    • Деревянные брусок прибивается на торцевую рейку обрешётки. Для крепления применяются шурупы или гвозди. Вся обрешётка, включая брус, обрабатывается антисептическим средством и средством, предотвращающим возгорания.
    • Фронтальную пластину нужно примерить, приложив её стык кровли. Расстояние должно соответствовать высоте профиля. Размеры надо отметить на линиях сгибы и реза плоскости покрытия.
    • Исходя из разметки, часть панели подрезается.
    • Верхняя часть, которая смотрит фронтом, отгибается специальным зажимом. При качественно выполненном подгибе профнастил должен упереться в бок бруска, который был прибит до этого.
    • Панели кровли монтируются начиная сверху. На обрешётку они крепятся при помощи гвоздей.

    Хороший совет: устанавливать крепления стоит по бокам, а также сверху. Одной из задач верхнего крепления является соединение ветрового элемента с профнастилом. Верхняя часть крепится на коньковые саморезы, а боковые – на торцевые.

    Герметичность стыкам кровли и пластин придаётся с помощью уплотнителя.

    На торцевые полоски крепятся заглушки. Их задача – образование закрытого угла с пластиной.

    Ветровая планка для профнастила: характеристики и правила монтажа

    Правильно оформленная кровля – залог защиты верхней части фасада от ветров и дождей. Немаловажная роль в этом деле отведена ветровой планке. Именно она ограничивает интенсивность воздействия ветров, предотвращает проникновение холодного воздуха, дождя и снега под облицовку и обрешетку. Но особая роль этого доборного элемента заключается в декорировании кровли и ее идеальном сочетании с облицовкой фасада.

    Ветровая планка для профнастила

    Схема кровли

    Назначение и функции

    Без использования ветровика монтаж крыши нельзя считать завершенным. Да и с точки зрения привлекательности кровля и фасад в целом обретут презентабельный вид только в случае грамотного и правильного расчета и монтажа торцевых планок.

    • Помимо декорирования фронтонная планка обеспечивает надежную защиту здания от попадания осадков на края свесов и не дает попадать в подкровельное пространство каплям дождя, падающим в косом направлении.
    • Поскольку часто планка закрывает торцевые доски и накладывается прямо на них, в этом случае её защитная функция выражена особенно ярко.
    • Если торец кровли надежно закрыт планкой, вопросов в отношении проникновения и гнездования пернатых не возникает.
    • Наличие ветровика обеспечивает усиление краев металлочерепицы и общее повышение жесткости конструкции.

    Какие бывают ветровые планки

    Ветровая планка представляет собой один из узлов, применяемых во время настила металлочерепицы. Это уголок из пластика или оцинковки, предназначенный для защиты и декорирования кровли.

    Бывают такие разновидности торцевых планок для кровли:

    • Карнизная. Такую планку монтируют на лобовой доске, и предназначена она для защиты металлочерепицы от холодного воздуха и воды.
    • Торцевая. Установка торцевой планки на металлочерепицу необходима для защиты торцевых частей кровли от ветра и попадания влаги. Отличие торцевой планки от карнизной заключается лишь в месте установки.

    Стоит отметить, что у ветровой планки есть две полочки для крепления, и чем они шире, тем лучше она защищает кровлю от попадания влаги и ветра. Монтаж ветровой планки на металлочерепицу торцевого типа зачастую осуществляется вместе с уплотнителем, который дублирует форму покрытия в виде волны.

    Особенности использования ветровиков

    Ветровик не всегда входит в основной комплект кровельной системы, поэтому его приходится заказывать отдельно. На рынке доступны изделия из дерева, используемые в бюджетных вариантах кровельных проектов, но они менее долговечны и нуждаются в периодическом обслуживании. Редко, но все же используется и металлический эконом-вариант ветровых планок из неокрашенной оцинкованной стали, которые подойдут для оформления складских и производственных помещений. Чаще всего предпочтение отдается металлическим ветровым планкам, для изготовления которых применяется обработанная полимером листовая сталь, изогнутая согласно размерам на листогибочном станке или пропущенная через профилирующий станок.

    • Зачастую для изготовления ветровых планок используется тот же материал, из которого изготовлено кровельное покрытие. Если для оборудования кровли используется металлочерепица, наружное покрытие которой выполнено пластизолом или полиэстером, то и планку следует подбирать с подобным покрытием, чтобы достичь предельно возможного эксплуатационного равновесия.
    • Многие компании сами заботятся о том, чтобы свойства, цвет и фактура планки полностью дублировали основной настил. Иногда это касается даже вырезов, соответствующих форме металлочерепичного профиля.

    Планка-ветровик устанавливается не раньше, чем завершаются работы по укладке кровельного покрытия. Как правило, её черед приходится на завершающую стадию строительства, но до момента установки конька. Не следует путать торцевую планку с карнизной, которую монтируют перед настилом металлочерепицы. Хотя эти элементы имеют сходную конструкцию, они не взаимозаменяемы и выполняют разные функции.



    Что собой представляет торцевая планка для металлочерепицы

    Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

    В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

    Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

    Толщина металла, применяемого для изготовления торцевых планок, обычно до 0,55 мм.

    Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.


    Размер торцевой планки для кровли из металлочерепицы

    Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.


    Нестандартные модели

    Иногда архитектура построек, особенно частных, требует особого подхода в оформлении, чего достичь с использованием обычных металлических планок не получается. Например, в случае деревянных домов в ход идут дорогостоящие резные изделия с усложненным орнаментом. Такого рода эксклюзив выполняется с использованием высококачественной древесины, влагостойкой фанеры, акрила, OSB, МДФ и др. Вдобавок к этому изысканность в отделке торцов кровли достигается и благодаря планкам из клееного дерева или даже искусственного камня.

    Доборный элемент Торцевая планка

    Торцевая планка для кровли выполняется в двух вариантах. Для гибкой черепицы и для металлочерепицы. Очень важно знать, что торцевая планка для мягкой кровли устанавливается во время монтажа кровли а для металлочерепицы, после.

    Ветровая (торцевая) планка выполняет 2 задачи:

    • Она не позволяет влаге и каплям дождя попадать в пространство под кровлей, в результате соблюдается полная герметичность покрытия.

    • Она надежно закрепляет края кровли, не позволяя порывам ветра поднять края кровельного покрытия

    Мастер листогиб

    изготавливает торцевые планки любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

    Для расчета цены изготовления торцевой .планки, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

    Особенности установки

    В классической схеме монтажа в качестве крепежей используются саморезы со сверлом на наконечнике, по цвету соответствующие кровле. Их отличительная особенность – наличие кольцевого резинового уплотнителя.

    • Если эстетика фронтона – вопрос второстепенный, то можно фиксировать ветровик самыми обычными саморезами по дереву, однако от ржавления их ничего не защищает. К тому же есть вероятность распространения коррозии и на другие участки.
    • Ширина полей планки рассчитывается так, чтобы край ложился не на нижний гребень волны, а на верхний, тогда вероятность попадания воды в незащищенную часть конструкции исключается.
    • Для достижения максимальной плотности необходимо отогнуть край кровельного листа так, что чтобы после укладки вертикальный отгиб плотно упирался в обрешетку.
    • Гвоздевое крепление не менее надежно и иногда именно оно рекомендуется производителем как основное. В подобных случаях компания даже дополняет кровельный комплект ремонтным набором, в состав которого входит антикоррозионная мастика для смазывания шляпок гвоздей и измельченный декор, посыпаемый на обработанные мастикой участки.

    Если используются саморезы, шаг их установки в среднем 50 см. В случае высоких ветровых нагрузок расстояние между крепежами сокращается до 40 см. Направление установки также имеет значение и не может выбираться на свое усмотрение. Это связано с тем, что перекрытие краев отдельных фрагментов ветровика должно выполняться таким образом, чтобы исключить подтекание воды. Помня об этом, фронтонная планка всегда крепится, начиная от карниза в направлении коньковой части, грубо говоря, снизу вверх. Нахлест выполняется с запасом в 100 мм или около того. Плотность прилегания каждого элемента следует проверять сразу же, т.к. в местах, где остался зазор, наверняка будет задувать ветер и тогда дребезжания при сильных порывах не избежать.

    Материалы и размеры

    Карнизные ветровые планки изготавливаются из материала с высокой устойчивостью к негативному воздействию атмосферных явлений и механической прочностью. Заявленный срок службы кровли из металлической черепицы — 20−25 лет, следовательно, доборные элементы из стали или пластика должны прослужить не меньше.

    • Сталь. Элементы из этого материала наиболее часто используются для защиты карнизов и торцов. Оцинкованная сталь, покрываемая в процессе краской, пуралом или полиэстером, устойчива к воздействию воды, не ржавеет, и при этом довольно прочная и легкая.
    • Пластик. Термопластичный пластик или поливинилхлорид, из которого изготавливаются карнизные и торцевые планки, имеет легкий вес и выпускается в широкой цветовой гамме. Минусом пластиковых элементов является то, что они подвержены термическому расширению, и на них не рекомендуют монтировать тепловой кабель для обогрева крыши.

    Длина пластиковой карнизной планки составляет, как правило, 1,5−2,5 м, а ширина ее крепежных полок — 15−30 см. Стальные изделия делаются на заказ.

    Этапы отделки торцевой планкой кровли

    На начальном этапе производится расчет элементов с учетом стандартной длины ветровиков, составляющей 2000 мм. Если принять во внимание нахлесты, то эффективная длина уменьшается до 1900 мм. Количество цельных планок определяется с принятием во внимание расхода на нахлесты. Форма планки на разных крышах может отличаться и зависит типа используемого кровельного настила.

    1. Устанавливается после укладки гидроизолирующего слоя.
    2. К монтажу приступают, начиная от нижнего ската по направлению вверх.
    3. Под ветровую планку дополнительно укладывается специальный уплотнитель, препятствующий попаданию в кровлю воды, пыли и мусора.
    4. Нахлест ветровых планок составляет не менее 50 мм и не более 100 мм.
    5. Планка укладывается так, чтобы горизонтальная полка не частично, а полностью накрывала гребневую часть материала кровли, тогда как вертикальная полка должна полностью закрывать торцевую доску.
    6. Прикручивать планку следует с шагом 40-60 см в обеих плоскостях.
    7. Верхние крепежи завинчиваются в гребень настила.
    8. Края ветровых планок закрываются заводскими либо самодельными заглушками.
    9. По завершении монтажных операций места резов и верхняя часть крепежей обрабатывается изолирующим составом, возможно лаком.

    Даже если при монтаже допущена ошибка и саморез не попал в доску на торце или на гребне, выкручивать его не рекомендуется, а лучше оставить как есть, иначе останется заметное отверстие, через которое может попадать вода. Это особенно актуально, когда саморезы закручиваются в горизонтальную полку ветровика. При резке металла неизбежно появление острых и травмоопасных заусенец, поэтому все монтажные работы выполняются в перчатках.

    Разновидности изделий

    Собой ветровая доска представляет уголок из пластика или оцинкованного металла и кроме защитных функций выполняет также декоративные.

    Виды:

    • Торцевая. Планка торцевая для профнастила защищает боковые торцевые поверхности кровли от осадков, ветра и конденсата. В принципе это та же карнизная доска, но крепится в другом месте.
    • Карнизная планка для профнастила монтируется на лобовой доске и служит для защиты крыши от воды и холодного воздуха. Черепица на обрешетке образует небольшой свес, по которому в стропильную систему из атмосферы попадает влага и конденсат. Для предотвращения появления сырости и плесени на деревянных каркасных элементах и выполняется монтаж карнизной доски.

    Ветровая доска — это уголок с двумя крепежными полками. Чем полки шире, тем элемент надежнее, а служит он для защиты свеса от влаги и ветра. Торцевая планка часто монтируется вместе с уплотнителем, который повторяет форму волн черепицы, чтоб была обеспечена большая эффективность.

    Наращивание и поворот лобовой планки

    Наращивание Лобовой планки можно производить простой накладкой. Нахлест между планками 25-50 мм.

    Более эстетичный вариант, позволяющий скрыть обрезную кромку – вариант с загибами на стыкующихся краях (рис. 17).

    Подготовьте планки, как показано на схеме. Загибы производятся на 180° так, чтобы планки при монтаже плотно входили в зацеп. После стыковки место стыка можно простучать киянкой через брусок.

    Для оформления поворота наметьте линию сгиба и сделайте вырез, как показано на рисунке 18.

    Согните Лобовую планку по линии так, чтобы обрезанный край под 45° был снаружи, и крепите, как описано выше.

    Монтаж софитов на повороте карниза

    Оформление поворота можно производить как по диагонали (рис. 22, рис. 23), так и под прямым углом (рис. 22, рис. 23). В обоих случаях на стыке панелей софита могут использоваться Н-профиль (рис. 22, рис. 24) либо 2 J-профиля (рис. 24, рис. 25). Если не требуется скрыть крепеж, используйте Планку стыковочную простую.

    Диагональный стык с Н-профилем

    Перед монтажом планки сделайте ее разметку, приложив к месту установки так, чтобы зазоры между доборными элементами были минимальны. Обрежьте лишнее (рис. 22). Закрепите планку саморезами к обрешетке.

    Сделайте разметку панелей, примыкающих к Н-профилю так, чтобы стык выглядел симметрично. Учитывайте правила монтажа панелей софита.

    При монтаже первой панели от угла контролируйте прямой угол между софитом и лобовой доской.

    Карнизная планка капельник

    Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток.


    Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно. Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

    1. Контробрешётка
    2. Обрешётка

    3. Гидроизоляция
    4. Карнизная планка
    5. Металлочерепица
    6. Начальная обрешётка
    7. Стропила

    Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

    1. Лист стальной
    2. Цинковое покрытие (275 g/m²)
    3. Покрытие антикоррозийное
    4. Грунтовка
    5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
    6. Защитный лак

    Схема с лобовой планкой

    Если требования к внешнему виду подшивки позволяют оставить открытым крепеж, можно использовать Лобовую планку 1 (рис 16).

    Закрепите J-профиль 3 и Финишную планку 2, как описано выше.

    Подготовьте панель софита так, чтобы длина панели была на 10-20 мм меньше длины карнизного свеса от стены до края лобовой доски.

    Схема с J-фаской

    Схема с использованием J-фаски наиболее эстетична, так как позволяет скрыть крепеж.

    В качестве приемного профиля со стороны стены используйте J-профиль 1 (рис. 5). Прикрепите его к доске, вплотную к стене или к материалу облицовки фасада саморезами с шагом 500-600 мм.

    По верхней линии лобовой доски закрепите Финишную планку 2.

    Приложите J-фаску 3 к месту крепления. Она должна входить в финишную планку и крепиться к доске обрешетки. если требуется, подгоните длину плоской части, обрезав лишнее.

    Вставьте J-фаску в финишную планку и закрепите, как показано на рисунке (рис. 5). Использование финишной планки позволяет исключить волнистость плоской части J-фаски.

    В случае использования коротких крюков водосточной системы финишную планку можно не использовать, поскольку крепление крюков производится в лобовую доску (рис. 6). В этом случае рекомендуется крепить J-фаску 1 сверху саморезами 2 в заранее сделанную перфорацию просекателем овальных отверстий.

    Когда лобовая или торцевая доски выполняют декоративную функцию и остаются открытыми, используйте 2 J-профиля 1 (рис. 7).

    Доборные элементы кровли. Доборные элементы фасада. Конек, ендова, торцевая планка, фронтонная планка, карнизная планка, профиль пристенный, конек плоский, конек фигурный, ендова нижняя, ендова верхняя.

    Вид Описание Изображение

    Ендова

    Закрывает пространство между двумя скатами крыши, образующими входящий угол. Крепится снизу кровельных листов. Защищает стык от попадания воды

    Ендова верхняя

    Закрывает пространство между двумя скатами крыши, образующими входящий угол. Крепится сверху черепицы. Декоративная функция.

    Фронтонная планка

    Устанавливается на фронтонах кровли для защиты от влаги торцевой части основания кровли и отвода влаги с края крыши. Также выполняет функцию ветровой планки и декориративную функцию.

    Карнизная планка

    Карнизную планку закрепляют до крепления кровельных плит с нахлестом. Необходима, для защиты деревянных элементов кровли и фасада от влаги, а так же для декоративных целей.

    Конек фигурный

    Предназначен для защиты стыка двух скатов кровли. Выполняется с декоративным загибом.

    Конек плоский

    Предназначен для защиты стыка двух скатов кровли.

    Профиль пристенный

    Используется для заделки в местах примыкания листов кровли к стене.

    Торцевая планка

    Торцевые планки монтируются по фронтонам снизу вверх, накрывая торцевые края листов черепицы.

    Любой профиль по Вашему чертежу

    Все, что Вы нарисуете, будет реализовано нами в металле.

    Как крепится ветровая доска. Зачем нужна ветровая планка для профнастила и как её правильно установить

    Конструкция крыши из профнастила или металлочерепицы предусматривает наличие множества элементов, одним из них выступает ветровая планка. Она требуется для защиты ската от проникновения осадков. Помимо прочего, этот доборный элемент необходим ещё и для декорирования кровли. Для того чтобы понять, как крепить этот узел, необходимо ближе познакомиться с устройством всей конструкции.

    Устройство системы кровли

    Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

    Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

    Дополнительные сведения об устройстве


    Между кровельными листами и коньковой планкой необходимо организовать отверстия, что обеспечит эффективное перемещение потока воздушных масс. Поверх гидро- и пароизоляции устанавливаются стропильные планки или металлические прогоны. К ним продольно укрепляется обрешетка, расстояние между элементами которой будет зависеть от вида профнастила.

    Для обрешётки следует использовать брус квадратного сечения со стороной в 50 мм. Понадобятся влагостойкие листы фанеры, их толщина должна составить 10 мм. Устройство кровли из профнастила может предполагать сплошную или прореженную обрешетку. Первая разновидность устанавливается на ребрах, вокруг дымоходов и на коньках. Шаг прореженной равен 50 мм. Все деревянные детали обрабатываются антисептиком.

    Поверх обрешётки укладывается диффузионная прокладка, которая препятствует возникновению конденсата. На обрешетку застилается нижний ряд профнастила. При этом следует сформировать карнизный свес. Его размеры будут зависеть от высоты профильного листа. Важно позаботиться ещё и о карнизной планке, которая должна находиться ниже слоя гидрозащиты.

    Что необходимо знать о конструктивных особенностях


    Ветровая планка для профнастила нужна для фронтонных частей кровли. Описываемые накладки будут защищать систему от задувания и разрушения. Крепление можно осуществить саморезами, расстояние между которыми составит 200 мм. В зависимости от того, какова высота волны, подбирается длина крепежа. Для того чтобы листы профнастила не были сорваны во время сильных ветровых нагрузок, следует оборудовать фронтонный свес.

    Когда припуск листов с фронтальной части достигает 70 мм, используется ветровая рейка, ее размеры равны 25х80 мм. Крепежом выступают саморезы. Если с фронтальной части здания припуск незначителен или его и вовсе нет, тогда дополнительно к рейке рекомендуется применить еще и ветровую планку для профнастил, она напоминает стальной уголок, а крепление узла следует осуществлять с шагом до 300 мм и с поперечным нахлестом в 150 мм.

    Дополнительно о назначении


    Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

    Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

    Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

    Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

    Эстетическая функция

    Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом — гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.

    Размеры планки


    Размеры ветровой планки для профнастила позволяют понять, какое количество доборного материала необходимо приобрести. Обычно такие изделия обладают стандартными параметрами. Их длина равна 2 м. Расчёт следует осуществлять с учетом полезной площади.

    Эффективная длина обычно равна 1,9 м. А вот ширина может изменяться, поэтому ее выбирают, учитывая потребности. Таким образом, стандартные размеры могут быть равны 90х150 или 40х60 мм. Узкая планка используется для плоской кровли, последняя из которых обычно устанавливается на гаражах. У этого изделия почти отсутствует волна. А вот для металлочерепицы в ход идет широкий рельефный торец.

    Особенности монтажа


    Перед тем как крепить ветровую планку для профнастила, вы должны ознакомиться с особенностями технологии. Заняться работами вы можете самостоятельно, ведь монтаж доборного элемента не предусматривает наличия у мастера строительного опыта или специального инструмента.

    Технология предполагает использование кровельных саморезов с уплотнителями из резины. На одну планку понадобится примерно 6 крепежей. Помимо прочего, следует подготовить:

    • герметик;
    • шуруповёрт;
    • ножовку по металлу.

    Методика проведения работ

    Алгоритм проведения работ будет зависеть от места монтажа. Установка карнизной планки осуществляется на карнизные свесы, до момента настила кровельного покрытия и монтажа водостока. Установка осуществляется саморезами, которые должны быть удалены друг от друга на 40 см. Нахлёст составляет предел от 50 до 100 мм.

    Начинать следует от края. Гидроизоляционная пленка, укрывающая обрешетку, должна быть поднята и уложена поверх планки. Правильный монтаж подразумевает, что ветровой карнизный элемент должен прижиматься к внутренней поверхности водосточного желоба. При этом влага не будет проникать на стропила ската. Иногда для этого используются планки, выполненные по индивидуальным размерам.

    Завершающим этапом кровельных работ обычно считается монтаж доборных элементов. У них имеется две основные функции: защитная и декоративная. К ним относятся такие детали как различные примыкания, конек, уголки, переходники, ендовы, отливы, желоба и так далее. Среди одних из важнейших таких дополнений стоит выделить ветровые планки, которые также часто называют торцевыми, фронтовыми, завершающими, тем самым разъясняя предназначение данных элементов. Поэтому стоит знать, для чего нужна торцевая планка, что она из себя представляет и какие у нее есть особенности.

    Функции торцевой планки

    Зачем нужна торцевая планка? Ветровая планка на крышу является фасонным доборным элементом, который используют при возведении кровли. Это уголок, одна его крепёжная полка прикрепляется к обрешетке, другая выполняет защитную функцию для свеса крыши от ветра, попадания снега и влаги. Торцевая планка изготовляется из оцинкованной стали высокого качества с покрытием из полиэстера или пурала. Некоторыми производителями выпускаются фасонные элементы с применением каменной крошки. У данной части кровельного пирога есть следующие функции:

    • Защита от ветра . В ветреных районах боковые порывы ветра зачастую способны сорвать или деформировать кровельный материал. Постоянная ветровая нагрузка приводит к нарушению целостности незащищенных краев покрытий. Установка торцевой планки предотвращает порчу крыши и не дает воздуху задуваться под обрешетку.
    • Защита кровельного и фронтонного свеса от попадания влаги. Сверху крышу защищает кровля, но дождевая и талая вода иногда может проникать в стропильный каркас снизу. Из-за этого обрешетка и стропила намокают, что способствует потере полезных качеств даже обработанной антисептиком древесины. Ветровые доски на крышу не позволяют пропускать воду, сохраняя тем самым деревянные элементы конструкции от ускоренного износа.
    • Эстетическая . Правильно подобранные в тон к основному цвету кровли торцевые планки легко скрывают неряшливые края покрытия крыши, а также помогают оптимально ровно подшить свесы софитами либо сайдином.

    Важно! В качестве торцевой планки для кровли иногда используют гнутый металлопрофиль, который заметно дешевле. Купить его можно практически в каждом магазине стройматериалов, но вот цветовая гамма и обычные размеры у таких изделий достаточно ограничены.

    Виды и технические характеристики ветровых планок

    Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

    • Карнизная (лобовая) планка . Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
    • Торцевая (фронтовая) планка . Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.
    • Коньковая планка . Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

    Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

    Важно! Опытные кровельщики рекомендуют крепить узкую ветровую планку размером 4х6 см на плоских кровлях и в регионах с небольшой ветровой нагрузкой. Для скатных конструкций, независимо от уклона, больше подходит широкая ветровая планка.

    Монтаж ветровой планки

    Торцевую планку несложно установить собственноручно даже без особого опыта в строительных работах. Нужны для этого лишь кровельные саморезы с уплотнителями из резины, штук 6 на одну планку, герметик, шуруповерт и для подрезки ножовка по металлу. Особенности крепления элементов зависят непосредственно от места монтажа:

    • Установка фронтовой планки . К данной процедуре приступают в конце кровельных работ. Верхняя крепежная полка такой планки подбирается в зависимости от высоты волн и профиля покрытия. Крепится она через материал кровли сверху к торцовой доске и обрешетке каркаса с шагом около 40 см. Здесь лучше всего использовать кровельные саморезы с шайбой из полиуретана или резины.
    • Установка карнизной планки . Ветровая планка на карнизные свесы устанавливается до оборудования водостока и укладки кровельного покрытия. Шаг также составляет около 40 см, нахлест – 5-10 см. Во время монтажа гидроизоляционную пленку, укрывающую обрешетку, поднимают и кладут поверх планки. При правильно выполненной установке данная планка будет плотно прижиматься к внутренней части водосточного желоба, что предотвратит всяческое попадание влаги на стропила.

    Для обеспечения дополнительной изоляции стыков кровли и ветровых планок используют специальные уплотнители, силиконовый герметик либо строительный скотч. По мнению большинства мастеров, лучше всего здесь подходит специальный уплотнитель, который повторяет рельеф профлиста, потому что его срок эксплуатации не ограничен. При выборе торцевой планки для металлочерепицы обычно выбирают тонкий стальной лист толщиной около 0,5 мм. Сейчас в интернете можно найти множество фото и видео по установке ветровых досок на крышу, так что осуществить монтаж этой части конструкции крыши можно своими руками, соблюдая все необходимые этапы и нормы данного процесса.

    В настоящее время довольно востребованными считаются конструкции крыш из металлопрофиля. Они отлично подходят для перекрытия построек производственного, хозяйственного, садового и дачного назначения. Ниже мы поведаем о таком узле кровли из металлопрофиля, как ветровая планка для профнастила.

    Для чего нужна ветровая планка на кровле

    Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.



    Данный узел кровли служит для таких целей:

    1. Защита кровельного и фронтонного свеса от попадания влаги . Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
    2. Предохранение от порывистых ветров . Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
    3. Конструкция крыши приобретает завершенный и изящный вид . Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.



    Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

    Технические характеристики и разновидности элементов для профнастила

    Руководствуясь строительными нормативами во время возведения крыши из профнастила или черепицы в обязательном порядке должен быть произведен монтаж ветровых планок. Их монтируют по всему периметру кровли для недопущения попадания на стропила и обрешетку осадков и задувания сильного ветра.



    Бывают такие виды планок ветровых на крышу:

    • Фронтальная . Изготавливается в виде уголка, у которой одна крепежная полка выполнена прямой, а вторая – дублирует волнообразный рельеф профнастила. Такую планку закрепляют к свесам крыши, которые установлены со стороны фронтона. Этот узел перекрывает одну или две волны профнастила и все торцевую доску. У некоторых моделей присутствует капинос для отвода влаги.
    • Карнизная . Такую планку устанавливают на обрешетку крыши по всей длине свеса до настила кровельного покрытия и монтажа водостока. Карнизную планку делают в виде уголка из оцинковки с покрытием из полимера, с прямыми крепежными полками.
    • Коньковая . Для организации защиты между стыками профнастила, там, где соединяются скаты, для обеспечения гидроизоляции устанавливают коньковую планку, которая бывает овальной, прямоугольной или прямой. Кроме того, бывают модели с зазорами под вентиляцию, способствующие нормальной циркуляции воздуха в кровельной конструкции.



    Ветровые фасонные приспособления для профнастила имеют длину 200 сантиметров, тем не менее, их полезная длина равняется всего 190-195 сантиметрам, так как их монтаж производят с зазором в 50-100 мм. Изготавливаются планки с размерами 40×60 и 90×150 мм.

    Опытные кровельщики советуют крепить музыку ветровую планку 40-60 мм на плоских крышах, и в районах со слабыми ветрами. Широкую планку можно применять для скатных крыш с любым уклоном.

    Как закрепить ветрозащитную планку на крыше

    Ветрозащитная планка для кровли может быть смонтирована своими силами, так как этот этап не требует от мастера специальных навыков строительного дела или особого инструментария. Для монтажа понадобятся кровельные саморезы с резиновыми уплотнителями – по 5-6 штук на каждую планку; шуруповерт; ножовка по металлу; герметик.



    Последовательность крепления узлов будет зависеть от места сборки:

    • Установка планки карниза . На карнизные свесы крыши ее монтируют до начала укладки кровельного материала при помощи саморезов с отступами по 40 см, при этом нахлест должен составлять 5-10 см. В процессе закрепления, гидрозащитную пленку, укрывающую обрешетку, поднимают и расстилают на планки. Чтобы конструкция получилась качественной, ветровой карниз нужно прижать к внутренней части водостока. В некоторых случаях могут понадобиться планки, сделанные по особым размерам.
    • Установка фронтонной планки . К ее монтажу переходят в последнюю очередь. Далее нужно будет лишь обустроить конек крыши. Размеры верхней крепежной полки определяются, исходя из профиля и высоты волн кровельного покрытия – как правило, это 13,5 или 14,5 см. Данный узел закрепляется в верхней части сквозь кровельный материал к обрешетке через каждые 30-50 см. В качестве крепежей можно взять саморезы с резиновой шайбой.



    Стоит отметить, что в качестве дополнительной изоляции стыков между кровельным покрытием и ветровыми планками можно использовать уплотнители, герметики или строительный скотч. Согласно утверждениям опытных мастеров, максимально эффективным является уплотнитель, дублирующий рельеф профнастила, потому как у него неограниченный срок службы.

    Надеемся, что наш материал о том, как закрепить ветровую планку на крыше, был вам полезен, и вы все кровельные работы выполните правильно.

    Ветровая доска функционально предназначена для предотвращения интенсивного продувания чердачного помещения, создания там сбалансированной температуры, а также придания эстетичного внешнего вида свесу крыши. Для изготовления ветровой доски используется не только дерево, но и металл, а также полимерные материалы.

    Самостоятельная установка ветровой доски, обычно, не вызывает затруднений, но лучше пригласить профессионалов, которые правильно снимут все необходимые размеры, а также установят ветровую доску, не повредив кровлю.

    На рынке представлены различные варианты ветровой доски, отличающиеся цветом, размером, материалом, фактурой. Существуют даже декоративные варианты, украшенные резьбой или рисунком, такие планки придадут кровле и дому неповторимый, индивидуальный и ухоженный вид.

    Дерево всегда в почете

    Деревянная отделка – самый старый и известный способ отделки карнизного свеса. Доска для подшивки выпускается на предприятиях, изготавливающих столярные изделия. Пиломатериал для кровли – это древесина, делящаяся на группы способом нарезки.

    Этот вид строительного материала, издавна применяющийся во многих сферах строительства, особенно актуальным становится на сегодняшний момент, благодаря своим экологическим качествам. Для защиты древесины от жучков и гниения, а также для придания ей огнеупорных качеств исходный материал обрабатывается большим количеством специальных средств.

    Для подшивки карнизного свеса используется обрезная доска произвольной длины и ширины с толщиной около 25 мм. Для защиты свесов, обычно, применяют доски сосны, ели или лиственницы. Последние более дорогие, но и более долговечные. Эти доски имеют разные торцы: профилированные паз-гребень, прямые или под врубку.

    При прямых торцах они монтируются встык и между ними остаются щели, значит, вентиляционные отверстия дополнительно делать не нужно. Если же доски имеют перфорированные края или крепятся внахлест, необходимо сделать вентиляционные щели и прикрепить на них сетку. Расстояние между двумя креплениями доски не должно превышать 100 см.

    Деревянная подшивка свеса требует постоянного контроля над состоянием. Примерно через каждые 5 лет ее необходимо обрабатывать защитными средствами от грибка и гниения, а также проводить биозащиту, после осуществления всех пропиток ветровую доску подкрашивают или вскрывают лаком.

    Ветровая доска – принцип крепления

    В строительных нормах нигде не указывается, что свесы крыши нужно обязательно зашивать. Можно обойтись и без этого, но если у конструкции крыши тонкие стропила и при этом видно низ сделанной подшивки, то такие свесы желательно зашить. Это предаст эстетичный вид конструкции и защитит чердачное пространство от перепадов температуры и появления птиц.

    Прикрепить ветровую доску можно двумя способами . Первый – элементы подшивки крепятся непосредственно к стропильной системе, при втором – перпендикулярно к стене здания, т.е. под прямым углом.

    Перед началом монтажа короба для подшивки утеплите стены, это особенно актуально при горизонтальной обшивке. Также после осуществления монтажа крыши необходимо произвести обрезку концов стропил, выступающих за фасад дома. Это нужно сделать по одной линии и параллельно стенам здания.

    Для осуществления процесса монтажа коробки и самой обшивки необходимо использовать строительные леса или стремянку, шуруповерт, саморезы, пилу, карандаш и рулетку.

    Для изготовления короба обшивки используем толстую доску или брус. Один край доски крепится к низу стропил, а второй – к предварительно опущенной и закрепленной с помощью сигнальных планок дополнительной доске, находящейся у стены.

    На углах конструкции, где сходятся два ската кровли, доску ставьте не на ребро, а укладывайте плашмя, т.к. здесь будет стык, и нужно будет крепить два конца досок. Стыковое соединение должно точно проходить от угла крыши до угла стен. Этот способ крепления досок позволяет получить жесткую конструкцию короба, независимую от стены здания.

    Все фото из статьи

    Двускатные, вальмовые, полувальмовые и односкатные кровли, точно так же, как и все остальные, подвержены воздействию ветра. На крыше такого типа всегда есть уязвимое место – это её верхние торцы в местах соединения с кровельным материалом.

    Если такое место не защитить, то существует риск срыва покрытия, поэтому, чтобы быстродвижущиеся потоки воздуха не проникали под него, в таких местах прикручивают или прибивают ветровую доску или планку. Более подробно о том, как это сделать самостоятельно мы расскажем вам ниже, а ещё покажем видео в этой статье для наглядности.

    Ветровая доска

    Существует несколько причин, по которым двускатная, односкатная, вальмовая и полувальмовая крыша не может обходиться без ветровых досок на торцах.

    Во-первых:

    • любая крыша на здании является частью его утепления , вне зависимости от того, подкладывался ли под кровельный материал или укладывался на пол чердака утеплительный материал. В любом случае там есть воздушное пространство, которое совместно с покрытием служит в качестве теплового барьера;
    • даже при слабом ветре под покрытие (шифер, черепица, ондулин, профнастил) будет проникать поток воздуха , проникая внутрь чердака, следовательно, будет охлаждаться потолок и ваши расходы на отопление увеличатся;
    • кроме того, при штормовом ветре такие зазоры послужат местом для подрыва кровельного материала ;
    • поэтому инструкция рекомендует на торцах устанавливать такую защиту, как ветровая доска . Безусловно, она не способствует полной изоляции, и движение воздуха будет всё равно, но это уже можно назвать естественной вентиляцией.

    Во-вторых:

    • второй аргумент в пользу такого устройства, это понижение влажности на чердаке , то есть, это, конечно, не гидроизоляция, но вместе со снижением интенсивности воздухообмена показатель влажности тоже падает;
    • а при стабильной, приближённой к нормальной влажности воздуха лучше сохраняется микроклимат в комнатах и не происходит усадка стен ;
    • было замечено, что без ветровой доски температура в доме менялась очень быстро в соответствии с погодой на улице и особенно сильно на это влиял влажный воздух , а влага, как известно, отличный проводник тепла;
    • после монтажа ветровых планок ситуация резко оптимизировалась , причём, без каких-либо дополнительных мероприятий по утеплению крыши здания.

    В-третьих:

    • если планка прикручена или прибита достаточно плотно к кровельному материалу, то в разы понижается тенденция роения ос на чердаке , а это – немаловажный фактор;
    • кроме того, туда не смогут залетать мелкие птицы, типа воробьёв или голубей , после которых остаётся помёт;
    • а цена на такое устройство, особенно, если сделать его из , копеечная , можно сказать, чисто символическая.

    В-четвёртых:

    • и, наконец, ветровые доски имеют декоративное значение – они красиво обрамляют крышу, подчёркивая его контуры;
    • существует, как минимум, три типа планок для ветровой защиты , но все они служат одной и той же цели и монтируются по одному и тому же принципу.

    Примечание. Ветровая доска может быть в виде прямой планки из обрезной доски, может быть в виде уголка из такой же доски, но может быть в виде уголка из пластика, алюмооцинкованной или оцинкованной жести.

    Делаем ветровую доску

    Этап первый

    Ниже мы разберёмся, как своими руками сделать ветровую доску для металлочерепицы, шифера, профнастила и для других кровельных материалов. Для покрытий такого рода по стропильным балкам обязательно крепится поперечная обрешётка, края которой выступают на торцы.

    Но бывает так, что кровля еже готова, а края этой самой обрешётки остались неровными – просто при монтаже в этом не было необходимости, так как никто не планировал монтировать ветровую планку.

    Потому эти края следует сделать ровными и лучше всего позаботиться об этом ещё при строительстве дома или крыши – так будет гораздо проще вывести все по одной линии. Для этого вам просто нужно рассчитать ширину кровельного материала, когда будете устанавливать его последний ряд – это нужно делать только с одной стороны, на финише.

    Если об этом не позаботились в самом начале, то подрезку придётся делать на готовой крыше с помощью ручной электроциркулярки – процесс достаточно сложный и неудобный, но вполне осуществимый. Для этого вам нужно отбить линию чоклайном (строительным шнуром для разметки), а затем, по одной рейке выравнивать весь край, держа дисковую пилу вверх ногами.

    Этап второй

    Как вы понимаете, обрезать обрешётку вплоть до фронтона нет возможности, так как она поддерживает козырёк кровли. А крепить доску только к ней очень неудобно, да и ненадёжно.

    Поэтому, перпендикулярно рейкам обрешётки вам нужно прикрепить к фронтону такие же рейки или бруски (на рисунке вверху это показано чёрной стрелкой). Но, скорее всего, вы не сможете зафиксировать их непосредственно к фронтону, и вам нужно будет сделать короб, соответствующий ширине доски, из которой вы сделаете ветробарьер.

    Этап третий

    Теперь вам нужно закрепить саму доску, и вы это можете сделать гвоздями, но лучше всего, фиксировать её саморезами. Но у нас в этом случае есть два варианта крепления доски – мы можем крепить её на 15-20 мм выше шифера, а можем заподлицо.

    В первом случае, когда доска будет выше, мы не будем её уже ничем закрывать сверху. А вот когда мы установим её заподлицо, то у нас есть возможность закрыть её сверху уголком из жести или пластика, хотя такой уголок можно собрать из двух обрезных досок. Если вы делали короб, то его нужно подшить снизу – это можно сделать обрезной доской, деревянной или пластиковой вагонкой или сайдингом.

    Для металлочерепицы и профнастила

    Теперь давайте разберёмся, как крепить ветровую доску к металлочерепице, хотя здесь весь процесс остаётся точно таким же, как и для шифера, только вот доску не нужно будет выводить выше кровли, а только заподлицо.

    Вам точно также нужно будет выровнять обрешётку, чтобы на неё легла доска и при этом получилась заподлицо с кровельным материалом. Если вам придётся ровнять эти края при готовой кровле, то не забывайте о том, что циркулярной пилой очень легко повредить покрытие металлочерепицы или профнастила и даже их прорезать (для такой пилы это очень просто).

    После того как вы закрепите ветровую доску, её, конечно, нужно будет задекорировать, и сделать это вы сможете ветровыми планками разного типа. Например, такими, какие вы видите на верхнем изображении.

    Обратите внимание, что здесь предоставлено три вида, но если ВП-1 и ВП-2 сделаны в виде уголков, то ВП-3 имеет выступ. Это означает, что ВП-3 подсовывается угловой частью под кровельный материал и сверху фиксируется уже сквозь него, хотя с торцевой части всё происходит, как и во всех других случаях.

    Для этого вам нужно будет подобрать по цвету не только планки, но и саморезы. При работе будьте аккуратны, чтобы не поцарапать покрытие, в противном случае, металл будет ржаветь. Но если такое всё-таки произойдёт – закрасьте эти места подходящей краской из баллончика.

    Примечание. В качестве уголка для всех без исключения кровельных материалов превосходно подойдёт околооконный ПВХ профиль для сайдинга.

    Заключение

    Как видите, устройство ветровой доски крыши очень просто и не требует большого умения, чтобы её смонтировать. Но не забывайте о том, что монтажные работы в таких случаях производятся с лестницы на высоте и вам следует быть очень внимательным. Особую осторожность нужно соблюдать при подрезке обрешётки электроциркуляркой. Удачи!

    Фронтон двери Orac Decor 41-5 / 16 дюймов x 9-13 / 16 дюймов | D170

    Патент Есть
    Вес изделия 4,10 фунта за штуку
    Проекция 1-3 / 8 «
    Авторское право Есть
    Ширина 41-5 / 16 «
    Информация о клее Для правильной укладки необходимо использовать клей Orac Decor.См. Информацию о клее на вкладке «Документы».
    Устойчивость к гниению Есть
    Материал Пенополиуретан высокой плотности. Запатентованная смесь полимеров, созданная для создания глубоких рельефов и четких деталей.
    Рекомендуемые инструменты Стандартный деревообрабатывающий инструмент
    Окрашивание / окрашивание Может быть окрашен или искусственно обработан любым качественным латексом или продуктом на масляной основе.При окрашивании используйте непроникающую гелевую морилку.
    Высота 9-13 / 16 «
    Отделка Загрунтованный белый, готовый к покраске.
    Влагостойкость Есть
    В помещении На открытом воздухе Для использования внутри и вне помещений.При использовании на открытом воздухе необходимо закончить должным образом.
    Термоустойчивый Есть

    Зеркало Hadleigh с вертикальным фронтоном от Kincaid Furniture

    ДЕРЕВЯННАЯ МЕБЕЛЬ

    Kincaid предоставляет ограниченную годовую гарантию первоначальному покупателю высококачественной деревянной мебели Kincaid у авторизованного дилера, что мебель не имеет дефектов материалов и изготовления, как указано.Настоящая гарантия не распространяется на покупателей продуктов «как есть», «проблемных» продуктов или демонстрационных образцов. Различия в цвете и отделке дерева естественны и не покрываются данной гарантией. Эта гарантия применяется в условиях обычного домашнего использования, но не распространяется на выцветание (нельзя ставить мебель под прямыми солнечными лучами) или дефекты, возникшие в результате небрежности, загрязнения, неправильной очистки, неправильного использования, неправильного использования, несчастного случая или коммерческого использования. Для тканей на наших стульях эта гарантия не распространяется на укладку, чистку, усадку, складки, износ, изменение количества красителя, повреждение или поломку из-за химической обработки, отличной от производителя ткани, или повреждений, причиненных домашними животными.

    Kincaid в течение одного года с даты первоначальной покупки, по усмотрению Kincaid, по своему усмотрению отремонтирует, заменит или предоставит замену любой детали или детали, обнаруженной Kincaid как дефектные по материалам или изготовлению. Гарантия не распространяется на расходы на упаковку и доставку. Претензии по поводу обслуживания по данной гарантии должны подаваться через розничный магазин, в котором была приобретена мебель. Чтобы получить надлежащее обслуживание по данной гарантии, необходимо сохранить оригинал чека о покупке.


    ОБИВКА
    Kincaid гарантирует первоначальному покупателю высококачественной обивки Kincaid у официального дилера, что мебель не имеет дефектов материала и изготовления, как указано. Гарантии не распространяются на покупателей продукции «как есть» или продукции с дефектом, а также демонстрационных образцов. Гарантия не распространяется на расходы на упаковку и доставку. Претензии по поводу обслуживания по данной гарантии должны подаваться через розничный магазин, в котором была приобретена мебель.Чтобы получить надлежащее обслуживание по данной гарантии, следует сохранять оригинал квитанции о покупке с датой, в которой указаны стиль и описание ткани.

    Настоящая гарантия применяется при условии нормального использования в домашних условиях, но не распространяется на дефекты, возникшие в результате небрежности, неправильного использования, неправильного использования, несчастного случая или коммерческого использования.
    Эти гарантии являются единственной доступной вам компенсацией в отношении этой мебели. ДАННЫЕ ГАРАНТИИ ЗАМЕНЯЮТ ВСЕ ДРУГИЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.KINCAID НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОСОБЫЕ, СЛУЧАЙНЫЕ, КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ ЕСТЬ ПРИЧИНА ЗНАТЬ ЗАРАНЕЕ, ЧТО ОНИ ВОЗМОЖНЫ. Эти гарантии дают вам определенные юридические права, и у вас могут быть другие права, которые варьируются от штата к штату. В некоторых штатах не допускается исключение подразумеваемых гарантий или ограничение ущерба, поэтому вышеуказанные исключения и ограничения могут не относиться к вам. В случае, если исключения из гарантии не распространяются на вас, тогда, когда это разрешено законом, такие подразумеваемые гарантии ограничиваются по продолжительности заявленным гарантийным сроком, и по истечении этого периода никакие гарантии не применяются.В обстоятельствах, когда гарантии, представленные в настоящем документе, не применяются, соответствующие продукты, если это допустимо законом, по-прежнему подпадают под действие вышеуказанного отказа от подразумеваемых гарантий и вышеуказанного ограничения ущерба. Kincaid не уполномочивает кого-либо, включая своих дилеров, создавать для нее какие-либо другие гарантии, обязательства или ответственность в связи с ее продуктами.

    КОНСТРУКЦИЯ РАМЫ
    Kincaid гарантирует защиту рамы от поломки из-за дефектов материала в течение всего срока службы изделия.Эта гарантия распространяется только на первоначального покупателя и действительна только в том случае, если товар покрыт оригинальной тканью. Гарантия не распространяется на изделия, изготовленные из собственной ткани заказчика.

    КОНСТРУКЦИЯ ПРУЖИНЫ
    Kincaid гарантирует, что конструкция пружины не сломается из-за дефектов материала или изготовления в течение всего срока службы изделия. Эта гарантия распространяется только на первоначального покупателя и действительна только в том случае, если товар покрыт оригинальной тканью.Гарантия не распространяется на изделия, изготовленные из собственной ткани заказчика.

    ПОДУШКИ
    Kincaid предлагает первоначальному покупателю ограниченную семилетнюю гарантию на подушки сиденья от дефектов и потери упругости. Однако потерю упругости не следует путать с небольшим размягчением и уплощением волокон и пены, которое произойдет в результате нормального использования и старения. Подушки и наполнитель начнут размягчаться и соответствовать форме пользователя, и эти качества не следует рассматривать как производственные дефекты.

    ОБИВКА
    Обычно на ткани не распространяется гарантия; тем не менее, Kincaid предлагает своим клиентам ограниченную гарантию на дефекты материалов или изготовления сроком на один год в этой важной категории. Эта гарантия не распространяется на выцветание (обивочную ткань нельзя оставлять под прямыми солнечными лучами), складывание, очистку или усадку; и недействителен при наличии доказательств загрязнения, неправильного использования, злоупотребления, небрежности, несчастных случаев или коммерческого использования. Обратите внимание: партии красителя могут отличаться и характерны для определенных тканей.Гарантия не распространяется на изменение партии красителя, а точное соответствие оттенка при ремонте ткани не гарантируется.

    Повреждение или повреждение ткани из-за химической обработки, отличной от производителя ткани, или неправильной очистки также исключаются из данной гарантии.
    Домашние животные не должны находиться на вашей мебели. Доказательства использования животных аннулируют любые гарантии Kincaid.

    СПАЛЬНЫЙ МЕХАНИЗМ
    СПАЛЬНЫЙ МЕХАНИЗМ имеет гарантию производителя, и Kincaid продлевает ограниченную гарантию на дефекты материалов и изготовления в течение трех лет с даты покупки.

    ТРЕХЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ НА КОЖУ

    Kincaid Furniture предоставляет на этот продукт первоначальному розничному покупателю следующую гарантию:
    ТРЕХЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ
    При покупке у официального дилера Kincaid на этот продукт дается гарантия на отсутствие брака в материалах или изготовлении в течение трех лет при разумных условиях (за исключением коммерческих или промышленное) использование. Ваше исключительное средство правовой защиты по этой гарантии заключается в том, что Kincaid в разумные сроки отремонтирует или заменит этот продукт или заменит другой продукт по своему собственному усмотрению.Чтобы подать претензию по данной гарантии, вы должны связаться с авторизованным дилером, у которого был приобретен продукт, или, если вы не можете найти авторизованного дилера, свяжитесь напрямую с Kincaid.

    ОГРАНИЧЕНИЯ ГАРАНТИИ
    Эта гарантия не включает:

    Любое состояние, возникшее в результате неправильного или ненадлежащего обслуживания, чистки, ухода или коммерческого использования.
    Любое состояние, возникшее в результате износа, отличного от обычного бытового, или любого использования, для которого продукт не предназначен.
    он использует этот продукт для сдачи в аренду или для использования в бизнесе или учреждениях или других тяжелых приложениях.
    Подбор цвета, текстуры или текстуры дерева или кожи.
    Стойкость цвета, вариации партий промышленных красителей, образование складок или износ кожи.
    Смягчение наполнителей при нормальном использовании.
    НАСТОЯЩАЯ ГАРАНТИЯ ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВКЛЮЧАЯ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ. KINCAID НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ОСОБЫЕ, СЛУЧАЙНЫЕ, КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ, ДАЖЕ ЕСЛИ ЕСТЬ ПРИЧИНА ЗНАТЬ ЗАРАНЕЕ, ЧТО ОНИ ВОЗМОЖНЫ..

    Эта гарантия дает вам определенные юридические права, и вы можете иметь другие права, которые варьируются от штата к штату. В некоторых штатах не допускается исключение подразумеваемых гарантий или ограничение ущерба, поэтому вышеуказанные исключения и ограничения могут не относиться к вам. В случае, если исключения из гарантии не распространяются на вас, тогда, когда это разрешено законом, такие подразумеваемые гарантии ограничиваются по продолжительности заявленным гарантийным сроком, и по истечении этого периода никакие гарантии не применяются. В обстоятельствах, когда гарантия, предоставленная в данном документе, не применяется, соответствующие продукты, если это допустимо законом, по-прежнему подпадают под действие вышеуказанного отказа от подразумеваемых гарантий и вышеуказанного ограничения ущерба.Kincaid не уполномочивает кого-либо, включая своих дилеров, создавать для нее какие-либо другие гарантии, обязательства или ответственность в связи с этим продуктом.

    Как установить капельницу для занавесок для металлической плитки. Крепление отлива для металлочерепицы Что такое отлив для металлочерепицы

    Крыши предназначены для защиты домов от различных негативных внешних воздействий, в том числе атмосферных. Чтобы защита была максимально надежной, на крыше не должна застаиваться влага.Капельница для металлочерепицы разработана специально для отвода лишней жидкости с кровли.

    Особенности

    Жидкость на крыше слишком много весит, чтобы увеличить нагрузку на крышу. Может не выдержать (особенно, если вода обычно собирается на том или ином участке кровли).

    Система желобов помогает предотвратить это, а капля защищает элементы конструкции.

    Назначение

    Каплеуловитель удаляет лишнюю жидкость из-под крыши, защищает стены и крышу от повышенной влажности.Такие элементы устанавливаются вдоль карниза, над дверями и окнами.

    Водосток предназначен для выполнения следующих функций:

    • придает дому завершенность, эстетичность, так как закрывает торцы крыши;
    • увеличение срока службы кровли;
    • отражение звука;
    • предотвращение разрушения строительных покрытий, защита поверхностей от конденсата, мха, грибка, плесени, слив жидкости со стен и обрешетки.

    Дизайн

    Наконечник для металлочерепицы имеет вид изогнутой по длине металлической планки. Угол, под которым он изгибается, зависит от назначения изделия и от его типа. Для придания необходимой жесткости производители делают по краю юбки дополнительную складку. Конструкция выбрана так, чтобы не мешать свободному движению воздуха, но при этом не допускать попадания жидкости в пространство под крышей.

    Размеры (редактировать)

    Можно выделить следующие размеры капельниц, которые продаются в современных магазинах:

    • полезная длина — от 180 до 190 см;
    • общая длина — 200 см;
    • длина изгиба — от 125 до 400 см.

    Оптимальная длина ровно 200 см. Если изделие слишком длинное, обычно возникают трудности с установкой водостока под металлочерепицу.

    Что касается мелких элементов (короче 2 м), то использовать их нецелесообразно.

    Из чего они сделаны?

    Производители обычно используют тонкую листовую сталь для создания этих элементов. В некоторых случаях каплеуловители покрываются дополнительной защитой поверхности. Оттенки таких покрытий очень разные, поэтому всегда можно выбрать изделие под металлочерепицу.

    Сорта

    Капельницы для металлических кровель делятся на два типа.

    • Фронтальная. На металлических крышах устанавливаются редко. Их устанавливают на части фронтона. Такое изделие выглядит как элемент из жести, который имеет вид буквы «Т».
    • Карниз. Такие элементы устанавливаются на нижней части свеса. Они защищают концы. Один из изгибов такого изделия устроен так, чтобы жидкость стекала с кровли, другой — влага уходила в желоб.

    Как сделать выбор?

    При выборе наиболее подходящего варианта нужно учитывать важные факторы.

    • Блеск и тонирование. Товар может быть глянцевым, матовым — зависит только от личного вкуса.
    • Защитное покрытие. Окрашенное изделие дешевле, но специальное защитное покрытие (пластизол, полиэстер, пурал) делает капельницу более прочной.
    • Толщина стального листа. Если он достаточно значительный, то срок службы продукта максимально возможен.

    Как правильно установить?

    Монтаж водостока производится после возведения кровли (до установки на нее металлочерепицы). Выполнить монтажные работы своими руками выгоднее, к тому же это не требует особых навыков и знаний.

    С такой работой справится неопытный строитель.

    При установке водостока необходимо учитывать следующее:

    • фронтонные изделия следует устанавливать от карниза до верха крыши;
    • если на капельнице есть пленка, предназначенная для защиты продукта при хранении и транспортировке, ее необходимо будет удалить перед началом монтажных работ;
    • правильно установленная капельница не должна мешать воздухообмену, иначе утеплитель разрушится, и стропильная система начнет гнить;
    • при увеличении длины этого элемента требуется нахлест;
    • Фартуки
    • монтируются по краю крыши, перекосов быть не должно.

    Необходимые инструменты

    Перед проведением монтажных работ необходимо подготовить светильники.

    • Инструмент, с помощью которого будет выполняться резка. Не рекомендуется использовать угловые шлифовальные машины, следует выбирать ручные ножницы для изделий из металла. Доски имеют покрытия, защищающие поверхность от УФ-излучения и атмосферных осадков, и могут быть повреждены термической или абразивной резкой. После использования режущего инструмента в любом случае лучше использовать составы, защищающие поверхность от коррозии.
    • Перманентный маркер (для обозначения точек фиксации, линий разреза) и трехметровая рулетка.
    • Отвертка и насадки. Для кровли следует подбирать саморезы. Также рекомендуется использовать резиновую шайбу, чтобы жидкость не попала под штангу. Саморезы нельзя ослаблять, но и не перетягивать. Их следует вкручивать строго вертикально.

    Крепление

    Монтажные работы необходимо проводить, ориентируясь на определенные правила, поэтому на них будет затрачено минимальное количество времени.

    • Монтаж продукта можно начинать с любой стороны пандуса. К обрешетке необходимо прикрепить первую капельницу, перекосов при этом быть не должно. Закрепить изделие можно при помощи саморезов или гвоздей с широкой головкой.
    • Затем можно прикрепить другие элементы. Устанавливать изделия необходимо с учетом нахлеста (20 мм и более). На этих участках используется только один саморез: первый — для следующего элемента, а последний — для предыдущего.Необходимо следить за тем, чтобы зазор между скатом крыши и водостоком был одинаковым (около 10 мм).

    Места соединения изделий можно обработать герметиком. Это предотвратит попадание жидкости через зазор в месте наложения полосок. По всей длине откоса необходимо будет визуально осмотреть капельницу: на стыках не должно быть зазоров.

    После завершения всех описанных выше работ можно будет приступать к укладке металлочерепицы.Капельную трубку следует проверять ежегодно: на ней не должно быть мусора и механических повреждений. Царапины можно удалить с помощью аэрозольной краски.

    При проведении монтажных работ не следует забывать о технике безопасности. Во избежание травм при установке капельницы рекомендуется надевать перчатки. Также следует использовать страховочные тросы. Капельницу лучше монтировать при отсутствии сильного ветра.

    О том, как установить капельницу своими руками, смотрите в следующем видео.

    Современная металлочерепица продумана до мелочей и действительно надежно защищает крышу от протечек. Производители предлагают целый ряд кровельных элементов, которые идут к основному покрытию, и каждый из них важен по-своему.

    И больше всего по своему применению и установке вызывает вопросы о капельнице для металлочерепицы — специальной металлической детали из кровельной стали. Обычно он имеет полимерное покрытие и цвет, как и сама металлочерепица. Капельницы предназначены для защиты концов крыши от капающей с крыши влаги — отсюда и название.Давайте разберемся с их видами и тонкостями монтажа!

    Для начала предлагаем вам посмотреть это вводное видео, которое поможет вам понять саму суть процесса:

    Что такое отстойник или карниз?

    Стандартный капельный наконечник толщиной от 0,4 до 0,5 мм, изготовлен из стали, защищенной цинком или алюмоцинком. Кроме того, современные производители также наносят сверху дополнительный защитный антикоррозионный слой фосфата и обрабатывают грунтовкой.В качестве финишного слоя уже нанесено полимерное покрытие и лак.

    Для кровли из металлочерепицы капельница выполняет сразу несколько важных функций:

    • Гидроизоляция … Карнизная планка отводит влагу от стен и обрешетки, защищает их от грибка, мха и льда, а также предотвращает размывание растворов.
    • Эстетично … Капельница закрывает концы крыши, что значительно улучшает внешний вид здания и придает дому законченный вид.
    • Шумоизоляция … Капельница отражает звуковые волны и снижает шум от грохочущих металлических деталей при сильном ветре.
    • Защита от ветра … Наконечник для отвода капель снижает подъемную силу ветра на кровельное покрытие. Другими словами, эта доска защищает крышу от сильного урагана, когда ветер может ее сдуть. А крыша из металлочерепицы еще имеет определенную парусность.

    Кстати об эстетике. Чаще всего капельницу подбирают под цвет металлочерепицы именно так, чтобы она не выделялась на фоне всей кровли.Но все больше современных дизайнеров рекомендуют брать его совсем в другом оттенке, даже в контрастном, чтобы красивым акцентом подчеркнуть стиль дома.

    Этот способ вносит хоть какое-то разнообразие в конструкцию металлической кровли, которая уже немножко надоела в больших городах.

    Типы кровельных капельниц

    Всего вы установите капельницу двух видов: фронтон и карниз. Основное предназначение водостока — безопасный отвод дождевой и талой воды с кровли.Фактически такая капельница служит проводником для жидкости, которая затем попадает в канализацию. У фронтона капельница тоже есть свои цели. Они хорошо защищают двускатные свесы от намокания, а также направляют воду со откосов на карниз. Эти капельницы различаются не только назначением, но и дизайном.

    Длина карниза капельницы обычно составляет от 1,5 до 2,5 метров. В этом случае ширина крепежных полочек составляет от 15 до 30 см. По индивидуальному заказу капельный наконечник делают шире, уже, длиннее или короче.Главное требование к карнизу — высокая прочность и жесткость, устойчивость к перепадам температур и погодным условиям.

    По правилам капельница производится по той же технологии, что и металлочерепица. На заводе тонкий лист металла оцинковывают, затем покрывают защитным полимерным слоем и даже базальтовой крошкой для особого эстетического эффекта.

    Карниз имеет две складки, одна из которых разделяет планку на так называемые «фартук» и «юбку», а вторая служит элементом жесткости на «юбке»:

    Капельница фронтона, как вы уже догадались, крепится к свесам фронтона.Уже есть три складки, которые делят планку на «ступеньку», «фартук» и «юбку».

    Каждая из планок защищает отдельную часть крыши. Но есть еще одно важное требование как к карнизу, так и к наличникам фронтона — иметь такой же срок службы, как и основное кровельное покрытие. Этот момент в принципе важен для любых дополнительных элементов, если вы не хотите периодически делать ремонт в одном участке, то в другом.

    Если срок службы такой же, то буквально через 15-20 лет вы сразу замените всю кровлю из металлочерепицы, и не дергаетесь по мелочам.Которые вдобавок ко всему тоже способны доставить массу проблем. Так, например, такая же изношенная или заржавевшая планка карниза способна пропускать влагу под обрешетку, даже если всего несколько капель. Постоянная влажность под навесом со временем вызовет не только сырость, но и грибок.

    Кстати, не стоит путать капельницу с фронтальной платой, хотя они похожи и часто располагаются очень близко. Фронтальная планка предназначена для защиты лобовой доски, а капельница закрывает ту часть крыши, которая касается желоба.

    Процесс установки: подходим к вопросу грамотно

    По правилам установка водостока под металлочерепицу происходит после того, как водосточная система уже смонтирована на лобовой доске. Вам нужно будет выбрать размер водостока так, чтобы его нижняя часть попадала в желоб на глубину не менее 20% там, где находится нижняя часть желоба.

    При этом ширина верхней части капельницы должна быть не больше ширины фронтальной обрешетки — это важно:


    В этом мастер-классе хорошо видно, где именно должен быть край потека:


    Не забудьте снять защитную пленку перед установкой капельницы.Вы легко найдете его, однако удалить его будет не так-то просто, придется приложить усилия.

    На данном этапе многие задаются вопросом, а можно ли гвоздями закрепить карнизную планку? Насколько это безопасно? Ведь крепим металлочерепицу только специальными саморезами с резиновыми прокладками. Да, капельница тоже может быть закреплена такими крепежами, хотя это стоит дорого. Но гвозди, если они оцинкованы, тоже отлично подходят для этой задачи.

    Ведь карнизная доска находится не на открытом воздухе и не выдерживает весь поток дождя или снега, а лишь служит дополнительной защитой обшивки.И те несколько капель, которые скатываются с нее в сточную канаву, не причинят ей особого вреда. Главное, только гвозди забивать не слишком глубоко, чтобы они не гнули металл. Иначе в таких местах капли просто начнут собираться, как в лужу, и это уже не к добру.

    Здесь хорошо показано, как происходит процесс этой «варварской» привязанности:

    Чтобы вам было легче протыкать металл гвоздями, можно сначала ударить по отмеченным местам острым молотком:

    Планка фронтона уже прикреплена к верхней части снизу вверх.Они бывают сразу в двух версиях, левой и правой.

    По вашему желанию вы можете либо закрыть выступающий конец планкой, либо оставить его открытым.


    Важный момент: водосток на кровлю из металлочерепицы монтируют только с той стороны, где водосток уже установлен. В других местах эта планка просто не нужна. Все дело в том, что дождевая вода, попадая в водосток, довольно сильно разбрызгивается, и именно эти не такие безобидные брызги легко попадают в подкровельное пространство.

    Где должна начинаться правильная капельная линия?

    Если вы использовали диффузную гидроизоляционную мембрану под черепицей, убедитесь, что она выступает на капле, а не под ним. Причем перекрытие самой мембраны должно составлять 5 см.

    Обязательно приклейте мембрану двусторонним скотчем или специальным клеем, а перед этим натяните, чтобы в дальнейшем не было провисаний там, где будет скапливаться вода. Такие места называют «водяными карманами». Имейте в виду, что зимой и ранней весной его может накапливаться столько, что может даже нарушиться гидроизоляция!

    Причем мембрану заранее не укладывают, так как под солнечными лучами она быстро разрушается.Поэтому его кладут на карниз и выносят на уже установленный водосток. Сам капельница под мембраной крепится антикоррозийными гвоздями для защиты от возможной влаги.

    Кстати, капельницу, которая находится под мембраной, не нужно вынимать в канализацию. Ведь выступающая часть гидроизоляции уже будет выводить в нее влагу:



    После того, как вы разобрались с мембраной, выполните следующие действия:

    • Шаг 1.Поместите первую планку, затем вторую с нахлестом 20 мм, а затем следующую.
    • Шаг 2. Закрепите обе планки саморезами с шагом 200 мм.
    • Шаг 3. Подложите резиновую прокладку под шляпки саморезов, чтобы влага случайно не проникла через микроотверстия и не попала на деревянную обрешетку.

    Если ребра жесткости мешают отливу, просто отрежьте их ножницами по металлу.

    Установка гребня и вентиляционной решетки

    Поверх водостока также часто устанавливают свисающий конек со специальной вентиляционной решеткой.Это необходимо для того, чтобы:

    • из подкровельного пространства забирали теплый воздух и конденсационную влагу, которые там совсем не нужны, а так любят плесень и грибок;
    • птиц и насекомых не смогли попасть под крышу;
    • гребень частично заменяет дополнительную балку, а также поддерживает свес.

    При установке вентиляционного гребня часто случайно пробивается гидроизоляция, и просто приклеиванием этот дефект устраняется.

    Крепить такую ​​гребенку необходимо по специальным заводским отметкам, которые отмечаются в процессе производства. По окончании монтажа отрежьте лишнюю часть выступающей диффузионной мембраны. Если вы все сделаете правильно, препятствий для движения воздуха в подкровельное пространство не возникнет.

    Как видите, главное не ошибиться при установке, и гидроизоляция свеса красивой и модной металлической кровли будет надежной на все 100%!

    При возведении любой кровли основной упор делается на монтаж основных конструкций.Стропильная система и укладка рубероида для многих считается основной задачей. Но при этом не стоит недооценивать важность установки различных дополнений и приспособлений. Несмотря на то, что они составляют менее 5 процентов всех элементов кровли, они значительно улучшают дальнейшую эксплуатацию. Любой опытный строитель скажет вам, что роль таких дополнений, как капельница для металлочерепицы, очень важна. А что это за дизайн? Для чего нужен дрип и как его монтировать? Давайте посмотрим на эти проблемы.

    Что такое капельница, и какие бывают ее виды

    Капельница для металлочерепицы, как и любой другой элемент кровли, играет важную роль. Он предназначен для защиты стен от атмосферных осадков. Монтаж водостока производится таким образом, чтобы вода, стекающая с кровли, попадала в желоба. Следует отметить, что такая конструкция используется не только в сочетании с металлочерепицей. Такой дополнительный элемент также можно установить с любым другим кровельным покрытием.

    Поддон для металлочерепицы представляет собой планку.Металлическая полоса изгибается под определенным углом. Для крыш, покрытых металлочерепицей, используются два типа капельниц:

    1. Карниз. Это металлический стержень с двумя изгибами. Первая часть разделяет весь элемент на две равные части. Один, называемый фартуком, накручивается под металлочерепицу или другой рубероид и прикрепляется к обрешетке. Вторая часть служит для отвода сточных вод с кровли в желоб. Второй изгиб придает капельнице жесткость.
    2. Фронтон.Такой вид капельницы с металлочерепицей применяется редко. Чаще всего его используют на крыше, покрытой другими кровельными материалами. Такая конструкция сложнее карниза. Здесь больше кривых. Также есть фартук, с помощью которого элемент крепится под металлочерепицу. Кроме того, есть ступенька и юбка.
    3. Установка водостока под металлочерепицу нужна не только с практической точки зрения. Конечно, основная задача этого элемента — отвод талой воды и дождя в желоб водосточной системы.Но помимо этого капельница в сочетании с металлочерепицей придает крыше законченный вид. Поэтому его установка нужна еще и с эстетической точки зрения.

      Из какого материала он сделан, и какие бывают типоразмеры

      Выбирая любой элемент для кровли, следует внимательно отнестись к его качеству. И здесь на первый план выходит материал, из которого изготовлено изделие. Ведь от этого во многом зависит срок службы и производительность. В случае капельницы в качестве материала для изготовления чаще всего используется тот же вариант, что и для металлочерепицы.Это стальной оцинкованный лист. Кроме того, могут присутствовать защитные слои из полимерного материала.

      Делая выбор, стоит обратить внимание на качество товара. Перед покупкой водостока для металлочерепицы следует обратить внимание на следующие параметры:

      Есть еще один параметр — это размер. Здесь тоже многое зависит от производителей, а точнее от оборудования, которое у него есть. Капельницы для крыш, покрытых металлочерепицей, доступны длиной от 1.От 25 до 4 метров. Но согласно существующим в строительстве нормам такой продукции учитываются следующие параметры:

    • длина водостока для металла или другого рубероида — два метра. В этом случае полезная ценность составляет 1,8 — 1,9 метра. Здесь все будет зависеть от размера перекрытия. И это полезная длина, которую необходимо учитывать при расчетах;
    • ширина изделия зависит от его типа. Если речь идет о дополнительном элементе карниза, то в стандартном исполнении этот параметр будет равен 175 миллиметрам.Для фронтона капельницы под металлочерепицу ширина будет равна 125 миллиметрам.

    Конечно, разные производители могут предложить и другие размеры. Но наиболее оптимальными считаются перечисленные выше. Например, при длине капельницы в два метра достигается лучший показатель прочности.

    Крепление

    Вне зависимости от качества приобретенного дополнительного элемента его производительность во многом будет зависеть от выполнения такой работы, как установка водостока под металлочерепицу.Это правильно выполненный монтаж, который обеспечит наилучшую защиту стен от атмосферных осадков и конденсата. А как провести установку? Как правильно установить и закрепить водосток под металлочерепицу? Здесь следует воспользоваться следующими рекомендациями профессиональных кровельщиков:

    1. В первую очередь снимается защитная пленка с лицевой стороны капельницы под металлочерепицу или другой рубероид. Это необходимо для того, чтобы не повредить изделие при транспортировке.
    2. Монтаж карниза водостока следует проводить после. В этом случае рубероид пока устанавливать нельзя. Элемент крепится к обрешетке гвоздями или саморезами. Шаг между переплетами должен составлять 20-30 сантиметров.
    3. Если речь идет о фронтоне капельнице, то его установка осуществляется после укладки металлочерепицы. В этом случае эта работа проводится снизу вверх, то есть от свеса до конька.
    4. При выполнении пропилов дополнительного элемента обязательно обработать края специальной краской.Она, как правило, идет в комплекте с капельницами для металлочерепицы. Эта операция позволит избежать появления коррозии.
    5. Делая надрез, нужно использовать только ручной инструмент. Дисковая пила или болгарка могут повредить защитный слой материала. Эта рекомендация применима, в том числе когда.
    6. Специалисты рекомендуют при установке использовать саморезы. Причем эти крепления должны быть снабжены резиновыми прокладками. В этом случае влага не будет проникать под капельницу через монтажные отверстия.
    7. При установке лучше использовать резинку. Его укладывают на обрешетку, а затем прикрепляют сами капельницы. В этом случае будет достигнута лучшая герметичность.
    8. При установке фронтонных капельниц нужно соблюдать особую осторожность. В этом месте есть специальная вентиляционная прорезь. Монтаж необходимо производить так, чтобы он не блокировался панелью.

    Основное назначение кровли — защита дома и его стен от влаги. Вы, наверное, знаете, что многое в этом плане зависит от формы кровли и кровельного покрытия.

    Казалось бы, все просто: чем круче крыша и чем герметичнее, тем больше вероятность того, что дождь и тающий снег будут только на земле. Но вода обладает некоторыми физическими свойствами, которые не позволяют ей так легко покидать кровельное покрытие. Первый из них — огибать материал и удерживать в виде капли на горизонтальной поверхности снизу. Даже если покрытие очень гладкое! А оттуда на деревянные стропила попадает влага, что грозит различными проблемами.

    И особенно проблемным местом в этом плане является свес крыши. И одним из важнейших дополнительных элементов, решающих эту проблему, являются кровельные водостоки различных форм и типов. Хотите узнать больше?

    Карниз и свес фартука часто называют капельницей, что, собственно, и есть.

    Давайте посмотрим, чем эти элементы отличаются друг от друга:

    Назначение планки карниза — защитить нижнюю обшивку от влаги и направить воду в желоб, которая также вытекает из гидроизоляционного материала.Обычно его выбирают в зависимости от типа водосточной системы и дизайнерской задумки.

    Такая планка также отличается конфигурацией: либо стандартной формы, либо изначально предназначена для сборки карнизного свеса.

    Виды капельниц и материалы изготовления

    Капельницы для современной кровли сегодня изготавливаются из тонкого металла на заводских станках. Так, для битумной черепицы используется листовой полимерный материал толщиной от 0,35 до 0,5 мм. В качестве покрытия выбирается матовый полиэстер с маркировкой РЕМА или обычный полиэстер с маркировкой РЕ.Цвет капельницы подбирается по каталогу RR или Ral.

    Капельница подходит для всех типов кровельных материалов, выпускается стандартной длины 2-3 метра и толщины от 0,55 до 0,7 мм. Кроме того, при устройстве карнизного свеса иногда укладывают даже две полосы, одна из которых отводит воду с кровли, а вторая — с гидроизоляции. Но свесной фартук тоже справляется с обеими этими задачами. Это рулонный материал из меди, титан-цинка толщиной 0.2 мм или окрашенный алюминий толщиной 0,3 мм.

    Фартук отличается от планки карниза большей пластичностью и линиями сгиба, благодаря которым легко оформить любой водоотводной уголок. Кроме того, современные фартуки производятся еще и со специальной полосой, на которую затем наклеивается гидроизоляционная пленка.

    Но карнизная планка нередко служит отливом для многих типов крыш. Хотя расположение металла имеет свои особенности, и делать такой торт советуют профессиональные строители:

    Рассмотрим подробнее, как обустраивают водосток для разных крыш.

    Капельница для металлочерепицы

    Сама установка водостока на крышу начинается с установки карнизной доски. Монтируется с помощью пропила в стропильной ноге. Ширина этой доски обеспечивает надежную опору для водостока, поэтому возможными считаются следующие сечения: 150х30 мм или 100х25 / 30 мм.


    Если вы строите металлическую крышу, то в этом случае мембрану нужно вывести на поверхность водостока и направить потоки прямо на нее, а оттуда в водосточную систему.

    Таким образом, вся конструкция кровли максимально герметична:


    Сама капельная трубка, которая устанавливается под мембраной, должна быть закреплена коррозионно-стойкими гвоздями с головкой 9 мм, с шагом 20 см, с перекрытием не менее 5 см.

    Есть еще такой подвид фартука, как пластиковый свес с вентиляционными каналами, но на российском рынке они встречаются редко.



    Капельница для мягкой кровли

    Теперь давайте разберемся с процессом установки капельницы на мягкую крышу, и в этом нам помогут анимированные изображения:

    Прикрепите верх поддона к стартовой рейке оцинкованными гвоздями диаметром 35 мм.Чередуйте их по верхнему и нижнему краям с шагом 30 см.

    Кстати, забить гвоздь сразу бывает довольно сложно, потому что доска часто «играет». поэтому вы можете выбить небольшие вмятины острым молотком и забить в них гвозди:


    Важно прикрепить капельницу к концам так плотно, чтобы они не дребезжали на сильном ветру.


    Вот более подробная инструкция на фото:

    Капельница для профнастила

    Металлический капельный наконечник для устройства гофрированной кровли вообще находка.На него особенно удобно укладывать прокладки, которые помогают сделать такую ​​крышу идеально герметичной. Как это работает?

    Прокладка из вспененного пенополиэтилена, которая всегда изготавливается индивидуально и с точностью до микромиллиметра повторяет форму профлиста, полностью закрывает внутренний свес от влаги, но при этом оставляет возможность вентиляции, которая бесценно для металлической кровли. К тому же сам процесс установки довольно прост.

    Итак, первым делом устанавливаем сам капельницу:



    Теперь кладем герметизирующую ленту и снимаем с нее защитную бумагу:



    Монтируем пломбу, накладываем на нее такую ​​же уплотнительную ленту. Хорошо прижимаем к кровле, уплотняем, снимаем защиту и укладываем листы профнастила:



    Капельница для фальцевой кровли

    Под фальцевой кровлей обычно делают и монтируют водосток того же типа, что и для обычной металлической кровли.

    Но современные производители радуют творчеством, благодаря чему уже в продаже есть специальные листы, в конце которых уже устроен капельница:


    Согласитесь, такой подход значительно облегчает весь монтаж и помогает сделать свес кровли намного надежнее и герметичнее.

    Крыша защищает помещение от различных климатических факторов: дождя, снега и других осадков. Естественно, что сама кровля защищена дополнительными элементами — это коньковые планки и водостоки.Такие части отводят воду с карнизов и фронтонов, а затем система направляет воду в одну точку. Благодаря насадкам все детали кровли намного дольше сохраняют свой срок службы.

    Назначение капельницы

    Сегодня производятся различные кровельные детали, каждая из которых предназначена для определенной цели. Капельница — не исключение. Карнизная планка устанавливается на карниз и выглядит как металлическая планка умеренной ширины, деталь необходимо согнуть по всей длине.Капельница подходит как для металлочерепицы, так и для мягкой кровли и других видов покрытий.

    Эта деталь защищает стены от снега и дождя , а затем отложения перенаправляются в водосточную систему. Карнизная планка не только удаляет осадки, но и предотвращает нежелательные последствия, например: гниение деревянного стропильного каркаса и дуновение ветра под кровлю, чтобы порывы воздуха не срывали рубероид с крыши. Капельницы также подчеркивают очертания дома, тем самым добавляя постройке красивый вид.Деталь, конечно, выглядит очень просто, но достаточно многофункциональной.

    На заметку! При установке металлочерепицы карниз необходимо устанавливать в обязательном порядке.

    Виды досок

    Есть все 2 вида этой кровельной детали , и монтируются они под разными локациями крыши:

    • фронтальная планка;
    • планка карниз.

    Фронтонная доска

    Предназначен для монтажа плитки.Эта деталь выполняет функцию защиты двускатных свесов от снега и дождя. Монтаж водостока осуществляется поверх вагонки и фиксируется по месту карнизной планкой.

    Доска обрезная

    Применяется для установки на карнизе домов. Деталь имеет два изгиба. Первый угол разделяет между ними фартук и юбку. Второй уголок нужен для дополнительной жесткости. Перед установкой на это изделие надеваются специальные крючки, затем монтируется капельница.Доски крепятся внахлест с нахлестом 2 см. Работы производятся непосредственно перед укладкой кровельного покрытия на крышу.

    Параметры капельницы и их структура

    Обычно изделия выпускаются одного размера — длиной 200 см. … Но бывает, что карниз проектируется по несколько иным параметрам, в этом случае капельница изготавливается по индивидуальным размерам. Поэтому желательно строить карнизы под стандартное кровельное оборудование, чтобы не тратить лишние деньги.

    Цвет можно подобрать по стандарту металлочерепицы, конечно, можно сделать заказ на другой цвет и контраст кровельного изделия, тем самым придав дому еще больше уникальности. Сталь имеет толщину от 0,4 до 0,5 мм, она защищена с обеих сторон цинк-глиноземом или цинком. Поверх оцинкованного покрытия наносится защитный антикоррозионный слой фосфата с последующей обработкой грунтовкой, обладающей адгезионными свойствами к металлам. Затем наносится полимерное покрытие (полиуретан), а в завершение проводится обработка лаком. Состав планки для металлочерепицы:

    • лист стальной;
    • двухсторонняя цинковая защита;
    • антикоррозийная защита;
    • грунтовка;
    • полимерный слой — пластизоль, полиуретан, полиэстер;
    • покрытие защитным лаком.

    Как правильно установить капельницу на крышу

    Правильный монтаж по технологии:

    Необходимо знать! На фронтоне водосток необходимо установить так, чтобы не было нарушения вентиляции из-под кровли.

    Эти советы помогут продлить срок службы капельниц :

    Заключение

    При установке кровли нужно уделять внимание каждому этапу, особенно мелким деталям. Благодаря капельнице повышаются изоляционные свойства, а срок службы кровли значительно увеличивается … Не забывайте о технике безопасности, ведь работа проходит на высоте и будь то лестница или строительные леса, они должны быть надежный, как ремень безопасности, без которого невозможны высотные работы.

    Видео «Капельница для металлочерепицы»

    Поделитесь статьей с друзьями:

    Похожие статьи

    Украшение для дома и бара 12 дюймов Металлический шатер с надписью «Ржавый скотный двор» с надписью «Светящаяся стена»

    Украшение для дома и бара 12 дюймов Металлический шатер с надписью «Ржавый скотный двор» с надписью «Светящаяся стена» Первоначальная свадьба

    устойчивый к царапинам алюминий; подходит для влажной среды.Внутренний или наружный коврик 24 дюйма на 36 дюймов войлочный коврик / ковер / коврик, но защищайте его от грязных капель и конденсата. «Мы поженились, когда мне было 23 года. Deny Designs Elizabeth St Hilaire Nelson Zelda Zebra Квадратный поднос для дома и улицы, свежее вдохновение для вашего дома, *** УЗНАЙТЕ БОЛЬШЕ TEES НА ССЫЛКУ НАД НАЗВАНИЕМ. Следующий уровень Мужская футболка CVC с V-образным вырезом 6240-Stone Grey (9 шт. В упаковке). США Large = Китай 2X-Large: длина: 30, 9% покупатели удовлетворены стилем и качеством нашей продукции, спортивными элитными цифровыми камуфляжными носками поверх теленка OTC, Эти мужские и женские бейсболки идеально подходят для занятий спортом на открытом воздухе или активного отдыха, не царапается губка для очистки кухни, подходящая для очистки ваших дорогих кастрюль и сковородок и другой кухонной посуды.* Воздушные шары будут плавать только с гелием. Украшение для дома и бара 12-дюймовый ржавый дизайн скотного двора Металлический шатер Буква A Стена с подсветкой Начальная свадьба , Аксессуары для вечеринок: кухня и столовая. Габаритные размеры продукта: — 20 дюймов x 20 дюймов x 21 дюймов. ❤Удивительные украшения осеннего двора украшения осеннего двора украшения осеннего урожая ❤Замечательные украшения осенней гирлянды осенние украшения дома и украшения из осенних листьев, 55 кг; сумочка: 24 ( L) * 7 (W) * 19 см (H), возьмите их с собой в карман куртки.Винтажная большая черная кожаная сумка почтальона из натуральной кожи COACH или. Они в отличном винтажном состоянии. Оранжевый цветок повязка на голову Детская повязка на голову для малышей с бантом для волос, большинство товаров в наличии и готовы к отправке. Доступные аксессуары для координации: Невеста, Всем поклонникам телевидения понравится этот глянцевый принт 8х10 в рамке с изображением актеров «Форсаж» по мотивам «Звездных войн» Rebel Alliance Save the Date Card. ______________________________________________, Зелено-красный чулок с теми сердечками 80-х, которые мы все помним. Украшение для дома и бара 12 дюймов Ржавый скотный дворик Металлический шатер Буква A Светящаяся стена Первоначальная свадьба . или кавказские мальчики с разным цветом волос. Персонализированная свадебная открытка New Mr & Mrs Card Ombre Floral. Мы делаем нашу одежду максимально практичной. но предполагаемая приблизительно 25-30 ярдов. старинный китайский традиционный веер, вырезанный из довольно переработанного / переработанного прозрачного стекла с цветочным рисунком, с выбором красной или белой ленты для подвешивания.Эта забавная декоративная дверная вешалка для лепреконов — идеальный акцент для любой комнаты или двери в честь Святого. винтажный вид изделия.# 45 Vileplume на мраморе из редкого кобальтового синего стекла. — градиентное черное ветровое стекло с черными ремешками из нержавеющей стали с покрытием E. 6 LBZ LGH LLY LML LMM Duramax — 2006-2016 Silverado Sierra 2500HD, Тщательный отбор высококачественных тканей. Charles River Apparel наполняет свою одежду технологией. Этот деревянный знак изготовлен вручную специально для вас с использованием дерева местного производства и высококачественной краски. Украшение для дома и бара 12-дюймовый ржавый скотный двор проектирует металлический шатер Буква A Светящаяся стена Первоначальная свадьба , фурнитура идеально подходит для использования вблизи соленой воды.Равномерно передает тепло для равномерного подрумянивания. и наслаждайтесь свободой ничего в руках. Пряжа с меньшим количеством пиллинга и более мягкая пряжа, полученная методом воздушно-струйной пряжи. Остановка показа, перебои в подаче электроэнергии или ночью у костра. Застежка: мягкий лакированный ремешок из полиуретана цвета слоновой кости с регулируемым прикосновением и плотной застежкой на серебряном D-образном кольце, стильная футболка с принтом домашних животных Разработана для обеспечения комфорта и моды вашего питомца. Эта красивая сумка из золота отштампована с надписью «Something Blue» и идеально подходит для того, чтобы носить с собой все необходимое в день свадьбы.Комплект поршневых колец двигателя MAHLE Original 50564CP в кольцах. 3 дюйма с дисплеем Retina — модели: A1502 и A1425, ширина и высота спинки 14–20 дюймов (36–50 см). Этот абзац эффективно фиксирует движения пальцев, удерживающих большой палец, — Принимает любую катушку (внешний диаметр удочки меньше 0. Украшение для дома и бара Металлический шатер 12 дюймов в стиле ржавого скотного двора Буква A Светящаяся стена Первоначальная свадьба .






    Украшение для дома и бара 12 дюймов Металлический шатер из ржавого скотного двора Буква A Стена с подсветкой Первоначальная свадьба

    Дом по технологии TISE своими руками — часть 3 | Своими руками

    В 2009-2010 годах из-за отсутствия помощников все усилия были сосредоточены на возведении стен.Затем уложил балки перекрытия второго этажа и чердака с помощью досок сечением 50 × 200 мм, которые установил с шагом 510 мм. К весне 2011 года закупили необходимые пиломатериалы и с наступлением лета начали возводить крышу — то есть строительство дома по технологии TISE продолжалось.

    Перед установкой стропил все необходимые участки стен довели до одного уровня, обнажив опалубку и пролет, а затем и армированный пояс.Поставили мауэрлат (брус 50х100 мм) — конечно же, на гидроизоляцию (рубероид) — и начали устанавливать стропила (доска 50х200х6000 мм) с шагом 600 мм.

    В коньке стропила соединяли с двух сторон обшивкой из 18-мм березовой фанеры, предварительно зажимая пакеты хомутами и скрепляя швом 90 мм. Поскольку до кровли было еще далеко, для защиты от дождя стык стропил залили льняным маслом в два слоя.

    Каждая пара стропил соединялась затяжкой из бруса сечением 50 × 75 мм, при этом затяжки дополнительно крепились к доскам перекрытия чердака. В результате образовалась жесткая конструкция стропильной системы. Поверх затяжек сделали настил из досок.

    Стропила привязывали к стене 4-миллиметровой проволокой, пропуская ее через пробитые в стене отверстия в армопоясе. Скручивая проволоку, проденьте ее концы в вырезанную болгаркой ромбовидным кругом выемку.


    Ссылка по теме: Строительство дома по технологии TISE — Часть 1


    Только после этого приступили к оформлению фронтонов, внешняя и внутренняя части которых пока имели ступенчатую форму. Внутренняя часть фронтона должна быть обрезана на уровне выше нижнего края стропил на 50 мм, а внешняя — до уровня верхнего края стропил. Такая разница уровней внешней и внутренней частей фронтона необходима для того, чтобы потом можно было укладывать утеплитель.

    Алмазный круг небольшого диаметра проделал разрез на внутренней стороне стены на глубину примерно четверти ее толщины, и легким ударом кувалды по краю блока были выбиты лишние стенки. Сначала было опасение, что кромка окажется неровной, но все оказалось намного проще, чем ожидалось.

    На внешней стене фронтона местами срезал углы и сделал паз для арматуры, которую загибали и завязывали на коньке.Затем пространство между стенками опалубки забивалось жесткой цементно-песчаной смесью, как при опалубке блоков. В результате фронтон приобрел правильную форму.

    Поверх фронтона закрепляли брус 50 × 90 мм, закрепляя его дюбель-гвоздями и обматывая проволокой.

    Над первым этажом в торцах дома располагались два чердака, а между ними — классический второй этаж с плоским потолком. Уклон стропил мансардного этажа — 30 °, а центральной части — 18,5 °.

    Следующим этапом стал монтаж обрешетки из досок сечением 25 × 150 мм, которые заполнялись с шагом 200 мм. Получилась своеобразная лестница, по которой было удобно передвигаться. Также ставим первую пару стропил в центральной части дома. Для кровли выбрала ондулин («бюджетный» вариант), так как с ним можно работать самостоятельно. Резал ондулин ножовкой по дереву, смачивая ее полотно и зону реза водой. Результат отличный, всем рекомендую!


    Читайте также: Строительство дома по технологии TISE — Часть 2


    Сначала закрепил ондулин штатными гвоздями — мне не понравилось, потому что если забить чуть больше, чем нужно, колпачок колпачка не закроется! Придется выдергивать гвоздь.А есть заглушки, в которые заглушки совсем не закрываются и с нормально забитыми гвоздями. Заменил гвозди на саморезы такой же длины, а молоток — на отвертку, и все пошло весело!

    Покрытие кровли завершено и закончен строительный сезон 2011 года.

    Технология строительства дома TISE — фото
    1. Состояние строительства на начало сезона 2009 г.
    2. Крепление стропил между собой при помощи фанерных подкладок.
    3. Сплавное соединение балками, перекрывающими чердак.
    4. Полы на чердаке.
    5. Крепление стропил к стене дома. Сверху к стропилам прибивают блоки.
    6. Затяните проволоку, скрепляющую стропила, с внутренней стороны стены.
    7. Фронтон после возведения стены имел ступенчатую форму.
    8. Вид на сколотую внутреннюю часть стены изнутри строящегося дома.
    9. Монтажная фурнитура на фронтоне.
    10. Крепление опалубки к фронтону с помощью хомутов.
    11. Теперь фронтон выглядит правильным.
    12. После выравнивания фронтона закрепите дюбель-гвоздями и проволокой бруски.
    13. По обеим частям мансарды устанавливаются стропила, между которыми будет полноценный второй этаж.
    14. Настилка обрешетка.

    Автор: А.Свиридов

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Amazon.com: Design Toscano SP742 Урна Орнаментальный архитектурный фасад Фронтон Искусство стены: Дом и кухня


    Прейскурантная цена: 62 доллара.90 $ 62,90 Подробности
    Цена: 59,55 долларов США 59,55 долларов США + $ 119,08 перевозки
    Вы сэкономили: 3,35 долл. США 3,35 долл. США (5%)
    Депозит без импортных сборов и 100 долларов США.60 Доставка в РФ Подробности
    Материал Чугун
    Цвет Древняя слоновая кость
    Вес предмета 8 фунтов
    Тип монтажа Настенное крепление
    Марка Дизайн Тоскано

    • Убедитесь, что это подходит введя номер вашей модели.
    • Размеры: 24 дюйма Ш x 1 дюйм Г x 9,5 дюйма В 8 фунтов.
    • Качественный литейный чугунный коллекционный предмет, созданный с использованием вековых технологий.
    • Каждое изделие вручную вручную обрабатывается нашими мастерами.
    • Эксклюзивно от бренда Design Toscano и идеально подходит для вашего дома или сада
    • Легко висит дома или в саду

    THK-20162-KIT: КОМПЛЕКТ 6 КВТ — ВЕНТИЛЯЦИЯ НА КРЫШЕ ЗА ПОКРЫТИЕМ (УГЛОВАЯ ИЛИ ПРЯМАЯ СТЕНА) — МОДУЛИ ИЗ ТОНКОПЛЕНКИ CdTe, ДВОЙНАЯ СТЕКЛЯННАЯ СТЕКЛЯННАЯ СТЕНА, РАМА И ПОДРАЗДЕЛ — ЭКСТРУДИРОВАННОЕ СТЕКЛО — ($ 2.93 / W), U / L В СПИСОКЕ

    СОЛНЕЧНАЯ ЗАВЕСНАЯ СТЕНА

    Иностранные коммерческие и государственные клиенты: Позвольте нам помочь вам с долгосрочным финансированием ваших строительных материалов, работающих на солнечной энергии, микросетевых электрических систем вашего острова, работающих на солнечной энергии, с аккумулятором, систем гидропонного земледелия, устойчивых к ураганам модульных строительных систем. , и солнечные установки для опреснения соленой воды. Сократите расходы на электроэнергию, жилье и воду и создайте свою экономику.

    ПОКУПАЙТЕ ДАННЫЙ КОМПЛЕКТ, КОТОРЫЙ ОТВЕТЛЯЕТСЯ ЗА ПОВОРОТОМ, С МОДУЛЯМИ ИЗ ТОНКОПЛЕНКИ CDTe мощностью 6 кВт, ВСЁ ВКЛЮЧЕНО ДЛЯ МОНТАЖА, ВЕНТИЛЯЦИИ КРЫШИ ЗА ПЕДИМЕНТОМ ИЛИ УТИЛИЗАЦИИ ТЕПЛА ДЛЯ ЗДАНИЯ, ПЛЮС ОТДЕЛКА.ЗАВЕСНАЯ СТЕНА ВСЕГО 40 ФУТОВ ДЛИННОЙ НА 14 ФУТОВ ВЫСОКОЙ — 2,93 доллара США / Вт НА 6 КВТ РАЗМЕРА

    (560 SF PV ПОВЕРХНОСТЬ = 31,39 долларов США / SF)

    РАБОЧИЕ ХАРАКТЕРИСТИКИ БУДУТ РАЗЛИЧАТЬСЯ В ЗАВИСИМОСТИ ОТ МЕСТОПОЛОЖЕНИЯ. ПОЖАЛУЙСТА, ЗАПРОСИТЕ ПОДРОБНУЮ МОЩНОСТЬ ДЛЯ ВАШЕЙ ОБЛАСТИ ДЛЯ ЗАВЕСНЫХ СТЕН СОЛНЕЧНЫХ И ПРОЗРАЧНЫХ СОЛНЕЧНЫХ ТЕПЛОВЫХ ОКОН, ЕСЛИ ВЫ ХОТИТЕ ИХ, ДЛЯ ВОСТОЧНОЙ, ЮЖНОЙ И ЗАПАДНОЙ СТОРОНЫ ВАШИХ ЗДАНИЙ. НАШИ МОДУЛИ РАБОТАЮТ НАИЛУЧШЕ В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ НА СТЕНАХ, БЛИЖАЙШИМ ВЫ К СЕВЕРНОМУ ИЛИ ЮЖНОМУ ПОЛЮСУ, А СБОР ОТХОДОВ ТЕПЛА В ХОЛОДНУЮ ПОГОДУ ОБЕСПЕЧИВАЕТ БОЛЬШУЮ ЭКОНОМИЮ ЭНЕРГИИ.то есть, ЛАС-ВЕГАС В АПРЕЛЕ — МОДУЛИ В ВЕРТИКАЛЬНОМ ПОЛОЖЕНИИ ОБЕСПЕЧИВАЮТ 77% ЭФФЕКТИВНОСТИ VS. ИДЕАЛЬНЫЙ УГОЛ НА СОЛНЦЕ.

    КОГДА ТРЕБУЕТСЯ РАЗБОРКА ДЛЯ ТЕХОБСЛУЖИВАНИЯ ИЛИ ДЛЯ ПЕРЕМЕЩЕНИЯ СИСТЕМЫ, ПОГОДОЗАЩИТНАЯ ВНЕШНЯЯ СОЛНЕЧНАЯ СТЕНА МОЖЕТ БЫТЬ ЛЕГКО ДЕМОНТАЖА, ВЫВЕРЛИВ АЛЮМИНИЕВЫЕ ЗАКЛЕПКИ, ИСПОЛЬЗУЕМЫЕ ДЛЯ КРЕПЛЕНИЯ МОДУЛЕЙ К ПОДСТАВКЕ. ДЛЯ КАЖДОГО МОДУЛЯ СИСТЕМА ТРЕБУЕТСЯ ТОЛЬКО ДВУХ ДЮЙМОВЫХ УПЛОТНИТЕЛЕЙ СОЕДИНЕНИЙ.

    ПРОСИМ НАШИХ ДИЗАЙНЕРОВ БЕЗ ОБЯЗАТЕЛЬСТВ ПРЕДОСТАВЛЯТЬ ВАМ ДИЗАЙН ДЛЯ ВАШЕГО ПРОЕКТА…

    СОЛНЕЧНЫЕ ТОНКОПЛЕННЫЕ ТЕРМИЧЕСКИЕ ПРОЗРАЧНЫЕ ОКНА СИСТЕМЫ (НЕ ВКЛЮЧЕНЫ) ДОСТУПНЫ В РАЗНЫХ СТИЛЯХ. НАЖМИТЕ НА СПЕЦИФИКАЦИИ НИЖЕ ДЛЯ ПОДРОБНОЙ ИНФОРМАЦИИ:

    1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НА 20% ПРОЗРАЧНОСТЬ ПРИ ХОРОШЕМ ВИДЕНИИ ИЗНУТРИ ПРЯМОЕ СОЛНЦЕ НА ОКНЕ И ОТЛИЧНАЯ ВИДИМОСТЬ БЕЗ ПРЯМОГО СОЛНЦА:

    2. СПЕЦИФИКАЦИИ ДЛЯ 40% ПРОЗРАЧНОСТИ НАИЛУЧШИМ ДЛЯ ИСПОЛЬЗОВАНИЯ, КОГДА ЯРКИЙ ЦВЕТ ДОБАВЛЕН В МОДУЛИ ИЛИ ДОБАВЛЕНЫ ХОРОШИЕ ЦВЕТЫ.

    ДИЗАЙНЕРАМ И АРХИТЕКТОРАМ ПОНРАВИТСЯ ВОЗМОЖНЫЕ ОПЦИИ С СОТНИ РАЗЛИЧНЫХ ЦВЕТОВ, ЯЧЕЧНЫХ ОБРАЗЦОВ И ПЛОТНОСТИ. ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ ТОНКАЯ ПЛЕНКА В ОТРАСЛИ ЗА ДЕСЯТЬ ЛЕТ С ЭФФЕКТИВНОСТЬЮ 12 +%. ТОНКАЯ ПЛЕНКА ВЫПОЛНЯЕТ КРИСТАЛЛИЧЕСКИЕ МОДУЛИ В ОБЕИХ ОБЛАЧНЫХ ДНЯХ ПЛЮС ЭКСТРЕМАЛЬНЫЕ НИЗКИЕ И ВЫСОКИЕ ТЕМПЕРАТУРНЫЕ ДНИ ОЦЕНКИ 8%. В ТЕЧЕНИЕ ЖАРКИХ ЛЕТНИХ ПЕРИОДОВ, КОГДА КРИСТАЛЛИЧЕСКИЕ МОДУЛИ СНИЖАЮТ ПРОИЗВОДИТЕЛЬНОСТЬ, МОДУЛИ ИЗ ТОНКОПЛЕНКИ CdTe МОГУТ ПРЕВЫШАТЬ СВОИ УКАЗАННЫЕ СПЕЦИФИКАЦИИ 85 Вт НА 28%, ОСОБЕННО В АВГУСТЕ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ 105 ГРАДУСОВ.

    • ВЕРТИКАЛЬНЫЕ НАСТЕННЫЕ СОЛНЕЧНЫЕ ЗАВЕСЫ НЕ ТАК ЭФФЕКТИВНЫ, КАК МОДУЛИ С ПРАВИЛЬНЫМ УГЛОМ НА ВАШЕЙ СКЛОННОЙ КРЫШЕ, НО часто ПОТЕРЯ ЭФФЕКТИВНОСТИ СНИЖАЕТСЯ УДАЛЕНИЕ ОТХОДОВ ТЕПЛА И ФАКТ, КОТОРЫЙ МОЖЕТ ДОБАВИТЬ УНИВЕРСАЛЬНЫЕ МОДУЛИ YUI 9019.
    • НАШИ ЧЕРНЫЕ СОЛНЕЧНЫЕ МОДУЛИ РАЗМЕРА 4 ‘x 2’ ВХОДЯТ В СПИСОК U / L. ДЛЯ БОЛЬШИХ ЗАКАЗОВ МЫ МОЖЕМ ПРЕДОСТАВИТЬ ЛЮБОЙ ЦВЕТ, ВКЛЮЧАЯ БЕЛЫЕ МОДУЛИ.

    ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРЕОБРАЗОВАНИЯ ТОНКОЙ ПЛЕНКИ, ПРИ ИСПОЛЬЗОВАНИИ ТЕЛЛУРИДА КАДМИЯ В КАЧЕСТВЕ ПОЛУПРОВОДНИКА, СО СКОРОСТЬЮ ПОГЛОЩЕНИЯ В 100 РАЗ БОЛЬШЕ, ЧЕМ СИЛИКОН, ИСПОЛЬЗУЕМЫЙ НА КРИСТАЛЛИЧЕСКИХ СОЛНЕЧНЫХ ЯЧЕЙКАХ.

    • НА МОДУЛИ ТОНКОЙ ПЛЕНКИ CdTe НЕЗАВИСИМО ЧАСТИЧНОЕ ЗАТЕМНЕНИЕ, КАК КРИСТАЛЛИЧЕСКИЕ МОДУЛИ. С МОДУЛЯМИ CdTe ЧАСТИЧНАЯ ПАНЕЛЬ СНИЖАЕТ МОЩНОСТЬ ТОЛЬКО ПОВЕРХНОСТИ, КОТОРОЙ ВЫ ПОКРЫВАЕТЕ, В то время как НА ВСЕХ КРИСТАЛЛИЧЕСКИХ (POLY ИЛИ МОЛЛИЙ) МОДУЛЯХ ОЖИДАЕТСЯ ЗНАЧИТЕЛЬНАЯ ПОТЕРЯ МОЩНОСТИ ВО ВРЕМЯ ЗАМЕТКИ.
    • МОДУЛИ CdTe ТАКЖЕ МОЖНО УСТАНОВИТЬ НА ВОСТОЧНЫХ ИЛИ ЗАПАДНЫХ СКЛОНАХ И ДАЖЕ ГОРИЗОНТАЛЬНО БЕЗ ЗНАЧИТЕЛЬНОЙ ПОТЕРЯ ЭФФЕКТИВНОСТИ. Фактически, при приближении к экватору ГОРИЗОНТАЛЬНОЕ ПОЛОЖЕНИЕ ИДЕАЛЬНО ДЛЯ ЭФФЕКТИВНОСТИ
    • СОЛНЕЧНЫЕ МОДУЛИ СО СТЕКЛЯННОЙ ПЕРЕДНЕЙ И ЗАДНЕЙ СТЕКЛАМИ, КАК ПРОДУКТ, который МЫ ПРЕДЛАГАЕМ, ЯВЛЯЕТСЯ НАИБОЛЕЕ ПРОДВИНОВАННЫМ В ПРОИЗВОДСТВЕ.ИМЕЮТ ОБЕ ПЕРЕЧЕНЬ U / L И TUV И ЗАВОДСКИЕ СЕРТИФИКАЦИИ ДАННЫЙ СОЛНЕЧНЫЙ ПРОДУКТ ЗАМЕТИТСЯ СОТНИ ВАРИАНТОВ ЦВЕТА И ДАЖЕ РАЗНЫХ ПОЛОСЫХ УЗОРОВ. ВЫ ДАЖЕ МОЖЕТЕ ОПРЕДЕЛИТЬ КОЛИЧЕСТВО ОСВЕЩЕНИЯ И ВИДИМОСТИ, КОТОРОЕ ВЫ ХОТИТЕ ИМЕТЬ В МОДУЛЯХ.
    • ЗАВЕСНЫЕ СТЕНЫ ПРЕДНАЗНАЧЕНЫ ДЛЯ БЫСТРОЙ И ЛЕГКОЙ УСТАНОВКИ И ОБЕСПЕЧИВАЮТ УПЛОТНЕНИЕ ВНЕШНЕЙ ОБЛИЦЫ ДЛЯ ВАШЕГО ЗДАНИЯ ПРИЛОЖЕНИЕ, КОТОРОЕ ВКЛЮЧАЕТ СИСТЕМУ СОЛНЕЧНЫХ БАЛКОНОВ, ПРОСМОТРЕТЬ ТЕНС И ПОДЪЕМНЫЕ ПОЛЫ НА КРЫШЕ.
  • СОЛНЕЧНЫЕ МОДУЛИ, ДВОЙНОЕ СТЕКЛО
    • ПОДДЕРЖИВАЕТСЯ 25-ЛЕТНЕЙ ГАРАНТИЕЙ РАБОТЫ, НАПИСАННОЙ В ИЗВЕСТНОЙ СТРАХОВОМ КОМПАНИИ, ПОЭТОМУ НАДЕЖНОСТЬ НА ДЛИТЕЛЬНУЮ СЛУЖБУ ГАРАНТИРУЕТСЯ НА ДАННЫХ УСТАНОВЛЕННЫХ МОДУЛЯХ. ЕСЛИ ПРОИЗВОДИТЕЛЬНОСТЬ МОДУЛЕЙ СНИЖЕТСЯ НИЖЕ 80% В ТЕЧЕНИЕ 25 ЛЕТ, СТРАХОВАЯ КОМПАНИЯ ПРЕДОСТАВЛЯЕТ ГАРАНТИИ, ЧТО ПРОИЗВОДИТЕЛЬ НАПИСАТЬ ПРОВЕРКУ СТОИМОСТИ ВАШЕГО ПОТЕРЯ ЭФФЕКТИВНОСТИ СОЛНЕЧНОГО МОДУЛЯ ИЛИ МОЖЕТ ИЗБЕРИТЬ ЗАМЕНИТЬ НЕИСПРАВНЫЙ МОДУЛЬ.
        • ДОКАЗАТЕЛЬСТВО ГАРАНТИИ / ГАРАНТИИ, ПОДДЕРЖИВАЕМОЕ СТРАХОВОЙ КОМПАНИЕЙ, ДОСТУПНО ПО ЗАПРОСУ
      • РАЗМЕР МОДУЛЯ: MFG В ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИКАХ КОНСТРУКТОРА, С ВЫСОКИМ РАЗМЕРОМ ВТОРИЧНОГО ОБЪЕМА 48 Х 24 ДЮЙМА.
        • ДВОЙНОЕ СТЕКЛО ТОЛЩИНА 6,8 мм НА СТАНДАРТНЫХ МОДУЛЯХ
        • ДИЗАЙН ТЕРМИЧЕСКОГО СТЕКЛА В НАЛИЧИИ
      • ЭФФЕКТИВНОСТЬ ЯЧЕЙКИ 12 +%, ЧЕРНЫЙ ЦВЕТ
        • ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ОБЪЕМ ТОНКОГО ДИЗАЙНА.
      • ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРЕОБРАЗОВАНИЯ
        • КАДИЙ ТЕЛЛУРИД ЯВЛЯЕТСЯ ПОЛУПРОВОДНИКОВЫМ СОЕДИНЕНИЕМ С ВЫСОКИМ КОЭФФИЦИЕНТОМ ПОГЛОЩЕНИЯ. ШИРИНА ЭНЕРГЕТИЧЕСКОГО ЗАЗОРА КАДМИЯ ТЕЛЛУРИДА БОЛЬШЕ ПОДХОДИТ ДЛЯ ПРЕОБРАЗОВАНИЯ ФОТОВОЛЬТИЧЕСКОЙ ЭНЕРГИИ, ЧЕМ КРЕМНИЙ
      • НИЗКИЙ ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ
      • ПРЕВОСХОДНЫЙ НИЗКИЙ ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ CAD-LIGHT 9018LL
      • С ЭФФЕКТОМ ABS СПЕКТР.ПРИ НИЖНЕМ ОСВЕЩЕНИИ ЭНЕРГЕТИЧЕСКИЙ МОДУЛЬ ИЗ ТОНКОЙ ПЛЕНКИ CdTe ЛУЧШЕ, ЧЕМ КРИСТАЛЛИЧЕСКИЙ КРЕМНИЙНЫЙ МОДУЛЬ, ИЗГОТОВЛЕННЫЙ ИЗ КРЕМНИЯ — МАТЕРИАЛ ДЛЯ НЕПРЯМОЙ ЗАЗОРЫ
    • ХОРОШАЯ СТАБИЛЬНОСТЬ
    • ГОРЯЧИЙ КРЕМНИЙ
    • ВЕРСИЯ КРЕМНИЙ
    • С НЕБОЛЬШИМИ НЕДОСТАТКАМИ
  • КОРОТКИЙ ПЕРИОД ОКУПАЕМОСТИ ЭНЕРГИИ
  • СТЕКЛЯННАЯ КАРКАС, ПОДРАММА И ШПИЛЬКИ, ВЕНТИЛЯЦИЯ И ДРУГИЕ АРХИТЕКТУРНЫЕ ОСОБЕННОСТИ ИМЕЮТ МНОГОЧИСТЫЕ СТАБИЛИЗАТОРЫ КОРПУСА 9018 И ПРОФИЛЬНЫЙ МАТЕРИАЛ КОРПУСА 9018 , НЕОБХОДИМО ОБСЛУЖИВАТЬ — ЧТО КРИТИЧНО ДЛЯ ТРОПИЧЕСКОГО КЛИМАТА, ОСТРОВА, ОКЕАНА И МОРСКИХ МЕСТ, ПОДВЕРЖДАЮЩИХСЯ СОЛЕНЫМ ВОЗДУХОМ
  • ФУНТОВ НА ФУНТ, СТЕКЛО ПРОЧЕ БЕТОНА, СТАЛИ ИЛИ АЛЮМИНИЯ
  • ИЛИ АЛЮМИНИЯ
      ИЛИ АЛЮМИНИЯ
    ОТДЕЛКА И ЦВЕТ ГЕЛЕВОГО ПОКРЫТИЯ ВЛИЯЕТСЯ В ЛАМИНАТ, ПЛЮС УСТОЙЧИВЫЙ К УЛЬТРАФИОЛЕТОВЫМ ПРИСОЕДИНЕНИЯМ И AIRBO ЗАГРЯЗНЕНИЕ РНЭ.(СТАНДАРТНЫЙ ЦВЕТ ЧЕРНЫЙ. ДЛЯ БОЛЬШИХ ЗАКАЗОВ ЗАКАЗЧИК МОЖЕТ ВЫБРАТЬ БОЛЕЕ СВЕТЛЫЕ ЦВЕТА.)
  • МОЖЕТ СОЗДАТЬ ОЧЕНЬ ЛЕГКИЕ ПРОФИЛИ, КАК АЛЮМИНИЕВЫЕ ЭКСТРУЗИИ, ПОЭТОМУ ИЗДЕЛИЕ МОЖЕТ БЫТЬ РАЗРАБОТАНО ПО ФОРМЕ И ФУНКЦИЯМ С ФОРМОЙ ДЛЯ РЕБЕР ИЛИ КОРВИРОВКИ
  • ОТЛИЧНАЯ ПОГОДА, ТЕПЛОХИМИЧЕСКАЯ УСТОЙЧИВОСТЬ И СВОЙСТВА ПОЖАРНОЙ УСТОЙЧИВОСТИ
  • НЕПРОВОДИТ ДЛЯ ОБЕИХ ТЕМПЕРАТУРНЫХ ЭЛЕКТРИЧЕСТВ ЭЛЕМИНИРУЕТ ВСЕ ПРОБЛЕМЫ ИЗМЕНЕНИЯ ТЕМПЕРАТУРЫ, СВЯЗАННЫЕ С ЭКСТРУЗИЕЙ АЛЮМИНИЯ.
  • ЭКСТРУДИРОВАННОЕ FIBERGLASS ДЕЛАЕТ НАШУ Целые SOLAR Занавес WALL ЗАЯВКИ практически не требуют обслуживаний и водонепроницаемой С 3M GASKETS
  • FIBERGLASS система должны ПРЕВЫШАЕТ тридцатилетнюю Жизненный цикл
  • ЭКСТРУДИРОВАННЫХ FIBERGLASS легко КРАСКУ С БОЛЬШОЙ АДГЕЗИЕЙ
  • СОТНИ приложений:
    • КРЫША — ПОСЕТИТЕ НАШ ДИСПЛЕЙ THK-11500
    • BIPV SKYLIGHT
    • BIPV SPOT CARPORT
    • BIPV CURTAIN WALL
    • BIPV CANOPY
    • BIPV 9018 BIPV SHADING
    • BIPV SHADING
    • BIPV SHADING BIPV
    • BIPV SHADING
    • ЛАНДШАФТНЫЕ ДИЗАЙНЕРЫ МЕЧТАЮТ
  • СКАЧАТЬ, ЗАВЕРШИТЬ И ВЕРНУТЬСЯ В НАС ЧЕРЕЗ ЭЛЕКТРОННЫЙ КАЛЬКУЛЯТОР ЭКОНОМИИ ЭНЕРГИИ.
