как надо и как не надо делать

Содержание статьи

• 1 Что такое мауэрлат
  • 1.1 Основная задача мауэрлата
  • 1.2 Все функции мауэрлата
  • 1.3 Из чего сделать
• 2 Газобетонные и другие стеновые блоки
  • 2.1 Проектирование и расчёт нагрузок
  • 2.2 Перестраховка и другие факторы
  • 2.3 Несовременная альтернатива
• 3 Способы крепления
  • 3.1 Возможные варианты
  • 3.2 Крепление обжимной лентой
• 4 Практические рекомендации застройщику

Крепление мауэрлата к стенам считается чисто техническим вопросом, неинтересным и скучным для большинства частных застройщиков. Не многие из них знают назначение мауэрлата и требования к его устройству. Поэтому владельцы будущего дома всецело полагаются на мнение наёмных строителей. А большинство «опытных строителей», даже если они только вчера приехали из своих кишлаков и аулов, настаивают на возведении армопояса, чтобы прикрепить к нему мауэрлат.

Чтобы понять цель строителей, а также выяснить, как крепление мауэрлата отражается на качестве дома и кошельке застройщика, следует начать с описания основных понятий: мауэрлат, армопояс, характеристики газоблоков и других пористых стеновых блочных материалов, расчёт нагрузок на блочные стены.

Что такое мауэрлат

Без знаний о предназначении мауэрлата, правилах его крепления и применяемых в изготовлении материалах, не стоит самостоятельно возводить стропильную конструкцию и сложно контролировать процесс её монтажа.

Стены частных малоэтажных домов целесообразно возводить из облегчённых пористых блоков. Они обладают низкой теплопроводностью, с ними легче работать, они дешевле традиционного кирпича, камня, монолита.

Основная задача мауэрлата

При устройстве кровли стропильные балки опираются на стены. Возникает точечная нагрузка от стропильной фермы на отдельные блоки, что может привести к их разрушению. В принципе любой стеновой материал, даже кирпич, может лопнуть под воздействием на него несущей кровельной конструкции, но для газобетона и его аналогов это особенно критично.

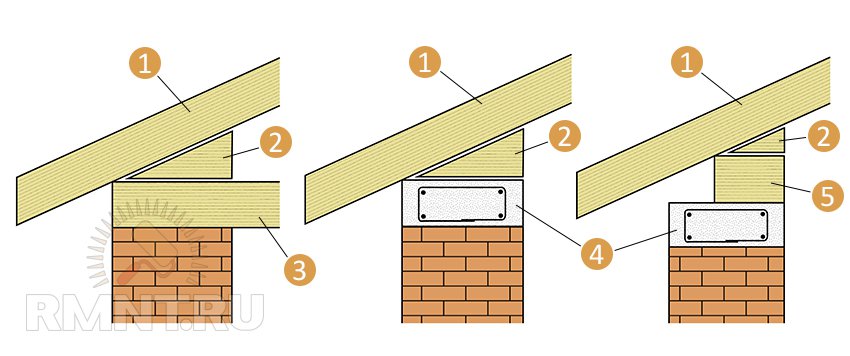

Для устранения проблемы по верхнему торцу стен монтируется мауэрлат. Его основная задача: равномерное распределение нагрузок от кровельной системы по периметру дома.

Все функции мауэрлата

Помимо основной функции, мауэрлат выполняет ещё ряд задач:

• Под вертикальными нагрузками на стены понимается не только вес крыши, но и возникающие в процессе эксплуатации снеговые и ветровые нагрузки. Они также равномерно распределяются по всей опорной верхней плоскости несущих стен.
• Нагруженные наклонные стропильные ноги стремятся к горизонтальному положению, создавая давление на стены, но на них передаётся лишь его незначительная часть. Основную нагрузку воспринимает и перераспределяет мауэрлат.
• Обеспечивает фиксацию кровельной конструкции к элементам здания.
• Устраняет все дефекты кладки, перепады уровней — создаёт ровную горизонтальную опору для кровельной конструкции.

Для выполнения всех перечисленных задач мауэрлат должен быть идеально закреплен на стене.

Из чего сделать

Мауэрлаты изготавливаются из дерева или металла. Обязательное условие: материал мауэрлата и материал стропильной системы должны совпадать.

В частном малоэтажном строительстве стальные конструкции для кровли применяются крайне редко. Элементы подкровельной системы выполняются из дерева, включая мауэрлат.

Основное правило при выборе параметров: опорная грань деревянного мауэрлата не должна быть более 2/3 толщины стены.

Требования к материалу и монтажу:

• Сечение балки мауэрлата рассчитывается на предполагаемую нагрузку, но для частных домов оно подбирается, как правило, «на глазок» или в зависимости от бюджета.
• Наиболее востребованные параметры сечения балки: 10х15, 15х15, 20х15 см, максимальное – 20х20 см. Для хозпостроек можно использовать меньшее сечение.
• Допускается изготовление балки путём сшивания между собой 2-х или 3-х досок: нижняя крепится на стене, к ней прибиваются остальные.
• Древесина мауэрлата не должна иметь трещин, сучков и иных явно выраженных дефектов.
• Стыковка отдельных частей мауэрлата производится только сращиванием, причём соединяемые отрезки должны быть примерно одного размера.
• Стык выполняется на середине пролёта, жёстко фиксируется метизами.

Важно! Древесина для мауэрлата должна быть сухая, ориентировочный показатель влажности 8 -12%.

Газобетонные и другие стеновые блоки

Последние годы в возведении частных малоэтажных домов наблюдается странная тенденция или мода – для всех строений из облегчённых, пористых, ячеистых блоков в проектные решения закладывается устройство армопояса. Если частный одноэтажный дом строится без чердачного армопояса, то застройщик считается невеждой, а прогнозы на дом от всех профессиональных строителей звучат одинаково: «дом обязательно и очень скоро развалится». На чём базируется такое мнение, — не совсем понятно.

Попробуем рассмотреть общие этапы строительства с практической точки зрения.

Проектирование и расчёт нагрузок

Заказчик, абсолютно далёкий от строительства человек, решил, что дом лучше всего построить из газобетонных блоков. В своих мыслях он предполагает, что дом будет достаточно прочным, недорогим, а строительство будет быстрым и несложным. Он абсолютно прав с точки зрения наивного честного человека.

Проектировщики обязаны рассчитать предполагаемые нагрузки на несущие стены дома и выдать готовое решение. Это означает, что дом должен отвечать всем параметрам прочности, устойчивости, надёжности. Поэтому они закладывают в проект дома блоки из газобетона марки не менее D 500 с классом прочности на сжатие В2,5. Марка означает, что блок может работать как конструктивный (способный выдерживать расчётные нагрузки) материал с теплоизоляционными свойствами. То есть, в проекте «убивается два зайца»: дом должен быть тёплым и прочным.

Класс прочности с показателем 2,5 означает, что 1 квадратный сантиметр несущей поверхности блока должен выдерживать 25 кг нагрузки.

Тогда путем нехитрых расчётов определяем, что погонный метр стены из блока шириной 30 см должен выдержать вес 75 000 кг или 75 тонн.

Но проектировщики обязаны знать, что существует понятие «расчётное сопротивление кладки», а оно для газобетона В2,5 составляет 10 килограмм на сантиметр площади. Получается, что показатель прочности газобетона выше в 2,5 раза прочности кладки, а метр стены выдержит «всего лишь» 30 тонн.

Далее представим, что перекрытие чердака выполнено из монолитной плиты с опиранием на стену лишь на 12 – 14 см. Такой характер нагрузки называется эксцентриситет, — отклонение от центра опоры. В итоге нагрузка распределяется неравномерно, появляется сгибающий момент, несущая способность снижается ещё примерно вдвое.

В остатке: метр кладки обязан стойко перенести нагрузку в 15 тонн. Отличный показатель.

Нагрузка на блоки – это суммарный вес перекрытия, стропильной системы, кровельного материала, дополнительной обрешётки, утеплителя. Можно добавить слой снега и даже пласт льда при постоянном сильном ветре. Добавим вес и динамику пляшущей на чердаке (под три рояля) толпы гостей. Но, даже сложив все перечисленные мнимые и реальные нагрузки, получится, что они очень и очень далеки от критических.

И всё же в большинстве проектов армопояс присутствует. Если исходить из того, что проектировщики профессионалы и не имеют выгоды от добавления бесполезных элементов в конструкцию дома, то стоит разобраться в их целях.

Перестраховка и другие факторы

Именно выражение «перестраховка» определяет суть проблемы.

Газоблок по сути отличный строительный материал. Также как и пеноблок, керамзитоблок, арболит и прочие, названия которых то и дело всплывают в рекламе, и список их очень длинный. Газобетонные изделия занимают лидирующую позицию в этом перечне, потому что технология их изготовления не может использоваться вне непрерывного заводского производства. Но контрафакт настолько разросся в нашей стране, что в гаражах и на дачах научились лепить даже некое подобие газоблоков.

Про другие аналогичные изделия, с более простым технологическим процессом, речь вообще не идёт. Ибо всё лучшее, придуманное и разработанное для прочности, надёжности подобных изделий, — осталось в прошлом. Нет никакого утрирования: более половины блочных изделий не соответствуют декларированным свойствам и характеристикам.

Даже у известных брендов изделия, полученные на современных технологических линиях, не в полной мере соответствуют нормативам и обозначенным параметрам. Здесь причина не в контрафакте, а в простом завышении качественных характеристик плохих материалов, которые невозможно (или никому не нужно) опровергнуть.

О состоянии рынка знают грамотные проектировщики и строители. Именно они стали применять армопояс всюду, где он нужен и не нужен. На всякий случай, а то виноватыми окажутся.

Несовременная альтернатива

В 90 % случаев строительство одноэтажного жилого дома вполне может обойтись без устройства армопояса. Это личный опыт из очень многих лет, отданных строительному ремеслу. Традиционный мауэрлат из хорошо просушенной древесины – лучшее решение в любом аспекте, от качества и надёжности до стоимости.

Но есть один важный момент, который необходимо выполнить добротно при устройстве мауэрлата, — это его крепление к стене из лёгких блоков.

Способы крепления

Тема этой небольшой статьи – крепление мауэрлата к стене из газобетона и других блочных материалов. Но, как ни странно, про крепления слов будет меньше всего.

Важно! При возведении стен из газобетонных и других ячеистых блоков мауэрлат монтируется по всему периметру дома, независимо от вида крыши и размещения стропил.

Возможные варианты

На различных строительных форумах и сайтах рассказывается о многочисленных «современных, эффективных» способах крепления мауэрлата к стене из газобетонных и иных блоках. В основном, с использованием заглублённых в бетонный армопояс анкеров. Более того, крепление мауэрлатов с блочными стенами без армопояса считается нонсенсом, причудой неграмотных строителей.

Лишь немногие авторы публикаций обсуждают тему крепления деревянного мауэрлата непосредственно к стене из блочных пористых материалов.

Таблица 1.

Примерные варианты и предложения по креплению мауэрлата к стене из пористых блоков.

Вариант крепления	Комментарий
С помощью проволоки. Скрученная в 3-4 слоя стальная проволока с минимальным диаметром 4 мм заводится в кладку на 3-4 ряда ниже мауэрлата. Затем проволока перехлёстывается через мауэрлат и стягивается, создавая прочное надёжное крепление.	Вариант хорош всем, придуман лет 200 назад для крепления кровли бревенчатых домов. Но для газоблоков применять следует крайне осторожно по простой причине: сильно стягивать газоблок – значит разрушать мягкий камень. Слабо стягивать или немного недокручивать в стяжке, — не даст нужного результата.
Притягивание мауэрлата к стене длинными (около 0,5 м) анкерами и дюбелями.	Ненадёжно. Металл и газоблок вообще не совместимы. А если мауэрлат будет недостаточно сухой и деформируется во время эксплуатации, то крепление обязательно будет сорвано. То же самое произойдёт при излишней парусности кровли, например, — при сильном ветре и открытом чердаке.
Поперечные шпильки в комбинации с вязальной проволокой.	Трудоёмко, затратно, неэффективно, неудобно и нетехнологично.
Химический анкер. Просверливается отверстие, в него запускается анкер для мауэрлата, отверстие заливается химическим составом, идентичным с составом газобетона.	Слишком мудро. Отзывов на такой метод нет, но предположительно крепление будет слабым из-за низкой плотности газобетона и возможности деформации древесины.

Есть и ещё варианты использования анкеров, проволоки, шпилек, металлических прутов и полосы, но все они из одной категории малой эффективности и ненадёжности в экстремальных ситуациях.

Важно! Сказанное вовсе не означает, что перечисленные технологические методы крепления неприемлемы. Их применение вполне допустимо, но вид крепления – не догма.

Крепление обжимной лентой

Каждый профессиональный строитель имеет определённые навыки и опыт, он выбирает оптимальный и достаточный вариант крепления исходя из совокупности всех негативных факторов, которые могут повлиять на качество строительства.

Например, использование способа скрутки мауэрлата со стеной можно немного модифицировать. Вместо проволоки используется стальная лента (бандажная лента), по типу тарной для деревянных ящиков. Она аналогично заводится в кладку, можно сложить ленту в два-три слоя.

Видео поясняющее принцип крепления бандажной ленты:

Между лентой и газоблоком в кладку заводится деревянная пробка, она не позволит обжимной ленте разрезать блок при натяжении. Сверху концы полосы натягиваются с применением простого устройства для натяжения, скрепляются между собой и на мауэрлате любым способом.

Практические рекомендации застройщику

Не стоит рассматривать данную статью, как призыв к отказу от возведения армопояса. Но к строительству дома надо подходить с точки зрения целесообразности применения тех или иных технологических и конструктивных решений.

Армопояс для мауэрлата действительно необходим в случаях:

• Строительство дома ведётся в местности с повышенным воздействием ветров. Как правило, это возвышенности либо наличие неподалёку значительных по площади водоёмов. Иногда сильным ветровым нагрузкам подвергаются отдельно стоящие на открытой местности здания.
• Дом строится на низинных, неустойчивых, сыпучих грунтах, с близким расположением грунтовых вод.
• Строительство ведётся в сейсмически опасных районах.
• У застройщика имеются сомнения в качестве фундамента или стенового материала.

Разумеется, рекомендации действительны при строительстве дома без разработанного индивидуального проекта, геологических изысканий, привязки проектного решения к климатическим особенностям местности. В противном случае, дом должен возводиться строго по проекту.

Если строительство выполняется собственными силами, перечисленных причин для устройства армопояса нет, бюджет ограничен, дополнительные расходы крайне нежелательны, — то мауэрлат крепится непосредственно к стене из пористых блоков по одному из перечисленных способов.

как разобрать, возвести, построить, выложить, укрепить своими руками, видео-инструкция по строительству, возведению, устройство, фото

Как только мы закончили возведение коробки дома, пора приступать к кровельным работам, а они всегда начинаются именно с мауэрлата. С этой конструкцией мы постоянно встречаемся, но не всегда знаем, что она называется именно этим термином.

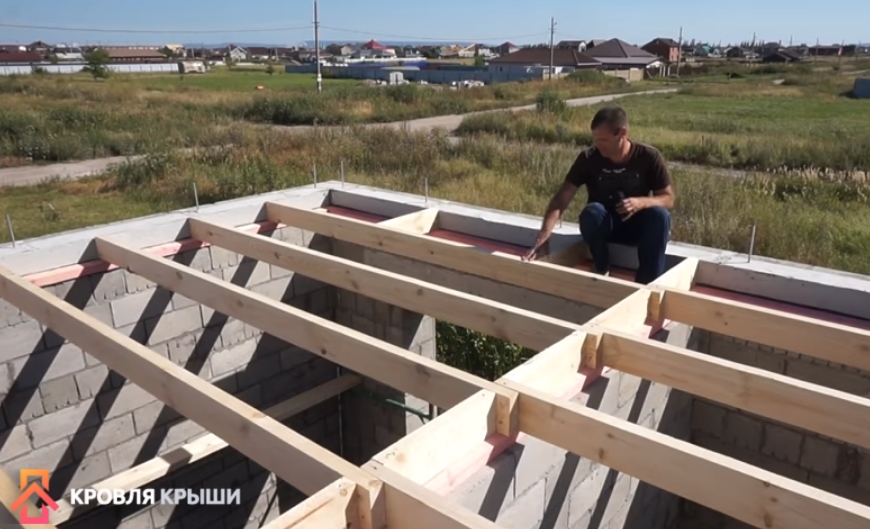

Фото мауэрлата на пеноблочной стене

Содержание

• 1 Кровля и пеноблок
  • 1.1 Назначение
  • 1.2 Взаимодействие с пеноблоками
  • 1.3 Пояс
  • 1.4 Монтаж
  • 1.5 Укладка
  • 1.6 Крепление
• 2 Вывод

Кровля и пеноблок

Итак, определим, что это такое. Именно с этого устройства начинается кровля, как мы уже сказали, и представляет собой мауэрлат простой брус или даже бревно, отесанное с нижней стороны.

Располагается брус по периметру внешней стены. И если устройство стен из пеноблоков предполагает определенные условия, то также и кровля, конструируется с учетом всех технических моментов и рекомендаций. Это сказано к тому, что мы считаем наличие мауэрлата условием обязательным.

Назначение

С назначением бруса, или как его еще называют в строительных кругах – «мурлатом», все достаточно однозначно, он служит опорой для стропил из дерева. То есть понятно, что кровля у нас деревянная, и минимум односкатная.

Мауэрлат по стене

Кроме того, «мурлат» распределяет нагрузку, которая создается за счет давления крыши. Здесь надо понимать, что мы можем, как укрепить стену из пеноблоков, так и не делать этого, но на распределение нагрузок это никак не повлияет. И это важный момент, не будем путать качество стен с тем, что они выдерживают нагрузки.

Дело в том, что это и не имеет особого значения, брус, который идет по периметру стены, распределяет, рассеивает давление. Причем кровля-то у нас может быть и вполне тяжелой, особенно, если мы выбираем в качестве кровельного материала глиняную черепицу.

Взаимодействие с пеноблоками

Так, как мы договорились, что у нас пеноблочное строение, то и рассматривать все нюансы, связанные с кровлей и «мурлатом» будем применительно именно к пеноблокам (см.

также статью Черновой пол в доме из пеноблоков: виды пола, и пошаговое руководство в укладке).

И здесь есть интересный момент, ведь пеноблок — это материал, который по физическим свойствам несколько отличается от кирпича. Он:

• Менее плотный.
• Более гигроскопичный.
• Менее прочный при установке на него кровельного бруса.

То есть, как построить стену из пеноблоков мы, конечно, понимаем, но не факт, что она будет готова принимать на себя кровлю. Поясним.

Пенобетон не сможет выдержать без деформации ни крепление, ни сам брус, поэтому мы используем бетонный пояс.

Балка с частью кровли

Пояс

Сразу скажем, что нет ничего сложного в том, чтобы сделать бетонный пояс. Принцип работы и всех действий идентичен тому, что мы уже делали с фундаментов. Повторим, если фундаментные работы прошли мимо.

Первым делом готовим все компоненты пояса:

• Арматура. Выбираем 12 или 10 мм сечение, этого вполне достаточно, даже с запасом! Арматура у нас пойдет не только в бетон, но и в качестве закладных в стену.
• Песок, гравий, цемент. Нам нужно будет замесить бетон, и если перед тем, как возвести стену из пеноблоков, нам нужен клей, то здесь все будет построено из бетона.
• Части опалубки. Спокойно можем использовать остатки от фундаментных работ, благо нам нужно будет не так много материала.

Монтаж

Самое сложное в поясе, это монтаж опалубки, а трудоемкое – заливка бетоном. Давайте пошагово смонтируем ростверк.

Важно! Мы должны выдержать проектную высоту стен, а для этого, просто не докладываем последний ряд пеноблочного камня. То есть у нас пояс будет примерно в 30 см высотой и в 20 шириной. Эти параметры, плюс длина стен, нам нужны, чтобы знать, какой объем бетона уйдет на всю работу.

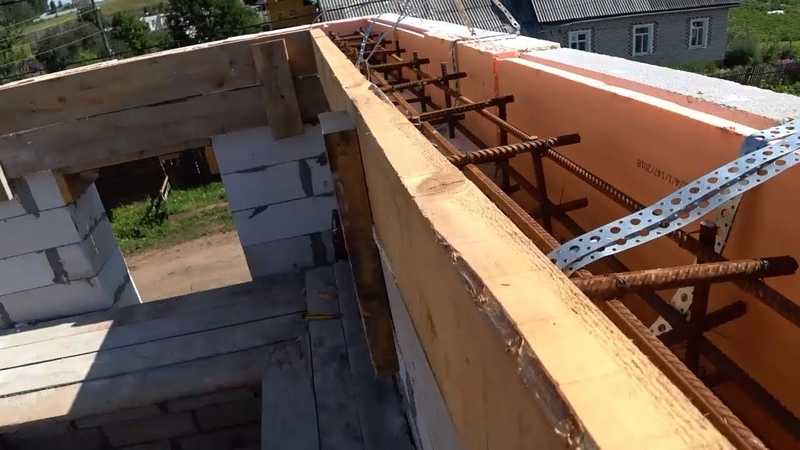

Пример идеально подготовленной опалубки

Итак, пошагово наша работа будет выглядеть следующим образом:

• Связываем прямоугольные конструкции из арматуры. Можно использовать вязанку или пластиковые части. Главное, не связать конструкции шире стены, пусть будет 15х15 см, этого вполне достаточно.
• Дальше устанавливаем закладные. Возведение стен из пеноблоков предполагает закладные по горизонтальной направляющей, нам же под мауэрлат и кровлю, нужно связать пояс и стену, поэтому вбиваем арматуру прямо в стеновой камень вертикально.
• Собираем части опалубки на земле. Прочно скрепляем их. Дальше просверливаем  с шагом в 50-80 см отверстия, и продеваем в них проволоку, которая и стянет части опалубки на стене.
• Поднимаем опалубку, и закрепляем ее на пеноблок, плюс стягиваем проволокой, плюс делаем распорки внутри опалубки. Естественно все это после арматуру. Армирующий элемент должен быть на стене.
• Заливаем все бетоном.

В любом случае, строительство стен из пеноблоков предполагает отделку, так что не страшно, если мы нанесем несколько косметических дефектов стене во время установки опалубки. Бетон мы делаем не слишком жидким, чтобы он не стал вытекать из небольших щелей между стеной и опалубкой.

Через 5-7 дней можно снимать опалубку и приступать к установке мауэрлата.

Укладка

Некоторые строители в работе предлагают укладывать мауэрлат своими руками только под стропила. Но это не совсем правильно, потому что будет серьезная потеря в жесткости всей конструкции кровли (см.также статью Стоимость кладки стен из пеноблоков: считаем все досконально).

Сначала гидроизолируем поверхность бетонного пояса. Это можно сделать мастикой, или простым рубероидом.

Данное мероприятие сохранит брус и не даст ему гнить. Сам брус мы уложим практически посредине армопояса.

Простой рубероид под брус

Важно! Достаточно сложно обозначить сечение бруса, которое подойдет для «мурлата», мы можем предложить 150х150 мм, но это не является обязательным габаритом для каждого случая.

Предварительно брус обязательно обрабатывается антисептиком и укладывается по периметру для предварительной сверки.

Крепление

Способов крепления бруса есть несколько, однако мы выберет тот, который подходит нам по соотношению цена/качество.

Первым рассмотрим крепление на анкерные болты. Чтобы оно прошло идеально верно, нам придется анкера закладывать в пояс еще при заливке.

Это снова намекает, что все решения должны приниматься до начала работ, давайте пошагово рассмотрим этот вариант:

• Устанавливаем анкерные болты, в нашем случае, это минимум 350 мм длины.
• Когда бетон застыл, прикладываем доску к ним и отображаем расположение всех анкеров.
• Переносим все в точности на брус.

Анкерное крепление

Важно! Как правило, как бы мы не устанавливали анкера, все равно в ходе бетонирования они будут отклоняться. Это не страшно, если не будет выдержано линии одной, хуже, если угол наклона будет большим. Поэтому следим в первую очередь за этим.

• Насаживаем мауэрлат на анкера. Здесь работает принцип «пазла». Это так же, как разобрать стену из пеноблоков, снимая по одному изделию, только наоборот. Насаживаем брус на анкера и постепенно его продавливаем.

Совет! Высверливаем под анкера отверстия с нижней стороны балки, при этом стараемся, чтобы сверло было практически в ноль с сечением болта. Если брус будет идти туго, не страшно, всегда можно его добить, а вот если у нас отверстия окажутся слишком просторными, мауэрлат не сможет дать нужную жесткость.

• Далее прикручиваем болты с гайкой. Затягиваем их равномерно по всей длине бруса.

А вот вторая инструкция даст нам возможность полностью сэкономить на креплении, ведь, положа руку на сердце – анкера, это довольно дорогое удовольствие. Поэтому можно вместо анкерного варианта обратиться к нашей старой знакомой, простой арматуре сечением в 12 мм.

Пример арматуры в мауэрлате

Мы использовали ее на всем протяжении строительства, и перед тем как выложить стену из пеноблоков, готовили, для пояса употребляли, вот и здесь она пригодилась.

Пошагово ведем крепление следующим образом:

• Просверливаем сверлом на 12 мм насквозь и брус мауэрлата, и бетонный пояс.
• Вставляет обрезок арматуры, он у нас минимум 35 см должен быть.
• Кувалдой «намертво» вгоняем его в брус и бетонный пояс.
• Конец загибаем и вбиваем в древесину.
• Повторяем процесс с последующим креплением.

Вывод

И подготовка пеноблочной стены, и крепление мауэрлата можно провести самостоятельно, причем не потерять в качестве, но очень серьезно сэкономить (узнайте также как класть пеноблоки).

И в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

это что? Расчет шага и размеров, относительного удлинения и длины соединения. Крепление к балкам перекрытия

1. Что это?
2. Особенности расчета
3. Способы крепления
   • Жесткий
   • Раздвижные
4. Удлинение и укрепление

Стропильная система представляет собой многоэлементную конструкцию, одной из важных частей которой является стропильная нога. Без стропильных ног крыша прогибалась бы от снега, нагрузки при проходе людей, обслуживающих крышу, ветра, града, дождя и конструкций, установленных над крышей.

Что это?

Стропильная нога диагональная — отвесной сборный элемент, количество экземпляров которого выбирается по длине кровли, и здания, конструкции в целом … Это цельная или сборная наклонная балка, на которую перпендикулярно ей ложатся элементы обрешетки. К ним, в свою очередь, крепится гидроизоляционный слой и кровельные (проф) листы.

В системе, представляющей собой крышу с мансардой в полной и окончательной сборке, накосные стропильные ноги вместе с мауэрлатом и внутренними горизонтальными, диагональными и вертикальными стойками завершают прочную и надежную конструкцию на десятилетия вперед. В результате он защищает помещения в доме и чердаке от дождя, снега, града и ветра.

Особенности расчета

Шаг стропильных ног не более 60 см. Если между ними построить большие пролеты, то крыша будет «играть» от ветра, града и дождя. От снега крыша с обрешеткой прогнется. Некоторые мастера размещают стропила гораздо чаще. Сказанное не означает, что толстые доски или брус нужно класть слишком близко – вес кровли вместе с перекрытием, горизонтальными, вертикальными и диагональными балками может быть завышен, а стены из пеноблоков или газоблоков могут начать трескаться и провисать

Одна доска для стропильной ноги — удлиненная или сплошная — достигает массы до 100 кг. 10-20 лишние стропильные ноги могут добавить ко всей конструкции тонну-другую, а это приводит к ускоренному растрескиванию стен при ураганах, при проходе бригад рабочих, обслуживающих кровлю, во время ливней и снегопадов.

Выбор запаса прочности должен обеспечивать, например, до 200 кг снега на квадратный метр профнастила, которым облицована кровля.

Допустим, в качестве примера строится небольшой загородный дом из пеноблоков со следующими параметрами.

• Периметр фундамента и стен (внешний) — 4*5 м (занимаемая площадь участка — 20 м2).
• Толщина пеноблоков, из которых возведены стены, как и ленточный фундамент снаружи, 40см.
• В конструкции отсутствует Перегородки — внутренняя площадь дома аналогична квартире-студии (одна комната, зонированная на кухню, санузел и жилой блок).
• В доме один вход и четыре окна — по окну в каждой из стен.
• В качестве мауэрлата — деревянного элемента, опоясывающего верх стены по периметру, использован брус 20*20 см.
• Как горизонтальные балки перекрытия — доска 10*20 см, уложенная горизонтально на ребро. Вертикальные упоры и диагональные усиливающие прокладки («треугольники») выполнены из той же доски, что предотвращает их косоглазие. Все элементы соединяются шпильками и болтами не менее М-12 (гайки, нажимные и стопорные шайбы входят в комплект). Аналогичная доска выкладывается под коньковые (горизонтальные) распорки – тоже «треугольниками» (диагоналями).
• Та же доска — размеры 10*20 см — выкладывается стропильных ног.
• Обрешетка изготавливается из доски 5*10 см или бруса, например, сечением 7*7 или 8*8 см.
• Кровельный лист толщиной — 0,7-1 мм.
• Выполнена обшивка из стали по периметру и установлены водосточные желоба.

Вывод — сечение стропильной ноги должно быть в 1,5-2 раза меньше, чем у мауэрлата … Для окончательного расчета берется плотность породы древесины, используемой при возведении потолочных, чердачных и кровельных конструкций. Так, по ГОСТу лиственница имеет удельный вес 690 кг/м3. Общий тоннаж собранной кровли рассчитывается по кубометрам досок и брусьев, рассчитанных в ходе проекта и заказанных на ближайшем лесопилочном складе.

В этом случае стропила разделяются на половину ширины конструкции – 2 м от края более длинных стен до середины коньковой опоры. Пусть конек крыши приподнят над уровнем верхней кромки мауэрлата на высоту 1 м.

Вам необходимо рассчитать следующее.

• Вычитая из метра высоты балок, получаем 80 см — длина коньковых упоров. Разметку делаем в ходе дальнейшей работы.
• По теореме Пифагора считаем длина стропил от конька до края передней или задней стены 216см. С выносом (для исключения попадания осадков на стены) длина стропил, скажем, 240 см (24 — припуск), на которых крыша будет выходить за периметр строения.
• Доска длиной 240 см и сечением 200 см2 (10*20 см) занимает объем 0,048 м с учетом небольшого запаса — пусть он будет равен 0,05 м3. На кубический метр потребуется 20 таких досок.
• Зазор между серединами стропил 0,6 м. Получается, что для конструкции длиной 5 м потребуется по 8 стропил с каждой стороны. Это равно 0,8 м3 древесины.
• Лиственница объемом 0,8 м3, затраченная чисто на стропила, весит 552 кг. С учетом крепежа пусть вес стропильной подсистемы — без дополнительных опор — 570 кг. Это означает, что на мауэрлат с любой стороны давит груз массой 285 кг. С учетом небольшого запаса прочности – пусть этот вес будет равен 300 кг на одну мауэрлатную перекладину. Именно столько будут весить стропильные ноги.

Но расчет запаса прочности стен не ограничивается только весом стропильных ног. Сюда входят все дополнительные распорки, крепления, кровельное железо и пароизоляция, а также возможные снеговые и ветровые нагрузки во время метели, сопровождаемой ураганом.

Способы монтажа

Опорные элементы, соединяющие мауэрлат со стропилами, имеют разную степень подвижности в пределах от 0 до 3 единиц. Значение «0» — самая жесткая степень, которая не позволяет элементам смещаться ни в одну из сторон даже на миллиметр.

Жесткий

Полностью неподвижная опора по длине применяется в случае передачи распорного эффекта от стропил на несущие стены. Этот метод применяется в домах, построенных исключительно из кирпича, щитов и блоков. Полностью исключается постепенная усадка кровли, чтобы нагрузка на несущие стены не смещалась. Большинство опытных строителей настоятельно советуют делать врезки в местах стыка стропил с балками перекрытия.

Это придаст повышенную прочность и неподвижность каждому узлу на стыке с мауэрлатом. Для придания прочности конструкции дополнительного запаса применяют шпильки, болты, пресс-шайбы и пластины, а также анкерные крепления. В наименее нагруженных местах применяют также длинные саморезы с диаметром резьбы 5-6 мм и длиной шурупа не менее 6 см.

Размеры запила бруса — не более трети его общего сечения . В противном случае стропильные ноги будут просто смещаться, что не исключает их проскальзывания и падения вниз. Жесткие стыки без подпиливания стропил обеспечивают способом крепления с помощью подшивной планки, применяемой в наслонных стропилах.

При этом последние подпиливаются по трафарету и скашиваются так, чтобы кровля принимала нужный угол наклона в местах крепления к мауэрлату. Изнутри стропила стягиваются посредством опорных балок и закрепляются посредством уголков с обеих сторон опорной части основания.

Бесстыковая точка опоры может быть выполнена путем жесткого скрепления стропил с арматурой рейками с обеих сторон.

• Пара кусков досок — каждая длиной 1 м — крепится с обеих сторон стропильной ноги.
• На одном конце спил выполняется под углом наклона ската.
• Сегменты подточены спилом к ​​мауэрлату. Крепятся в заранее отмеченных точках — по одной.
• Стропильные ноги прикручиваются к накладкам с одной стороны … Мастер усиливает их накладками с противоположной стороны. Вместо уголков можно использовать скобы и кронштейны.

Конечно, можно поступить и наоборот – сначала установить доски обшивки, а между ними вставить стропила. Этот способ требует предварительной подгонки – ножка может не войти в зазор или останутся зазоры, а это недопустимо.

Скользящее

Подвижное соединение применяется, когда в зависимости от температуры элементы изменяют свою длину и толщину (проверка диапазона температурных колебаний). Например, рельсо-шпальная решетка: непрерывная колея на жаре изгибается, а на холоде выпрямляется. Летом поезда сходят с рельсов из-за кривых рельсов. Стропила, мауэрлаты, упоры и обрешетка, устанавливаемые зимой в мороз, летом могут вздыматься и прогибаться.

И наоборот — установленный в жару на морозе растягивается, трескается и стачивается, поэтому строительные работы ведутся весной и осенью. Для скользящего соединения стропила опираются на высокопрочный коньковый брус. Нижние узлы являются динамическими – они могут отклоняться в пределах нескольких миллиметров по длине стропил, но конек со всеми его стыками фиксируется жестко.

Дополнительное армирование выполняется с помощью ригеля . Динамическое соединение стропил дает им небольшую степень свободы. Другими словами, жестко подпиливается и стыкуется только верхний, а не нижний конец стропил. Такая возможность позволит лучше утеплить крышу мансардного типа, снизить нагрузку на мауэрлатный брус.

Пила верхнего торца применяется в основном для деревянных домов — для кирпично-монолитных и сборно-блочных стен, в том числе зданий из экспериментальных материалов, мауэрлатный брус делают сплошным, равномерным по всей длине.

Удлинение и усиление

Для сращивания стропил используются два метода.

С накладными досками (двухстороннее армирование с соединением)

Длины надставок соединяются и выравниваются с удлиняемыми стропилами. На концах стропильных брусьев или досок предварительно сверлят отверстия под болты или шпильки. Накладки сверлятся одновременно. Длина засверливаемого конца составляет не менее полуметра от общей длины стропильного элемента (половина длины накладок). Длина площадки не менее одного метра.

Отверстия расположены в ряд или в шахматном порядке, соседние равноудалены друг от друга. Места стяжек и досок (или балок) надежно стянуты болт-гайкой, с установкой гровера и пресс-шайб с обеих сторон.

Путем вкручивания в брус или бревно концами

В центре концов сверлят глубокие продольные отверстия — например, на глубину 30-50 см. Диаметр отверстия должен быть на 1-2 мм меньше диаметр шпильки — для плотного вкручивания в брус или бревно. Вкрутив половину шпильки (по длине) в одно бревно или брусок, на него накручивают второе бревно. Способ очень трудоемкий – рекомендуется использовать калиброванное идеальное круглое бревно, чтобы его было удобнее вращать на ленточной колодке, как ворота колодца.

На балку сложнее прикрутить — она ​​нуждается в идеальном скруглении в местах поворота блочного ремня или слаженной помощи дюжины рабочих, вращающих эту балку. Малейший перекос при завинчивании может привести к появлению продольной трещины, и наращенные таким образом стропила потеряют свою первоначальную прочность.
