Крепление стропил без запила к мауэрлату в односкатной крыше

Стропильная нога является главным несущим элементом каркаса скатной крыши. От правильности фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется крышная система, когда две стропильные ноги соединяются в верхней точке на коньке, а нижними концами опираются и фиксируются на брусе мауэрлата. Существуют разные варианты крепления несущих стропильных ног к этому горизонтальному брусу. В нашей статье мы рассмотрим крепление стропил без запила.

Разновидности фиксации

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая стропильная система (наклонная или висячая) используется, а также от веса бруса, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что крепить стропила к брусу мауэрлата можно двумя способами: жестко или с использованием скользящей фиксации. Фиксация без запила может выполняться по тому и другому типу.

Скользящее крепление

Скользящий крепеж состоит из двух элементов.

Один из них может свободно перемещаться относительно другого. Кроме этого, стропила к брусу мауэрлата могут крепиться открытым и закрытым способом. Рассмотрим их подробнее:

1. При закрытом способе крепления используется специальный уголок с проушиной, напоминающей щель. Эту деталь сначала крепят к мауэрлату. В проушину заводится металлическая деталь с отверстиями. Именно через эти отверстия и осуществляется крепление уголка к несущей ноге. Благодаря незакрепленной вертикальной поверхности уголка стропило может при необходимости немного смещаться, тем самым защищая от излишней нагрузки и деформации стеновые конструкции постройки.
2. Открытый вариант крепления выполняется аналогично с той лишь разницей, что в проушину уголка петля не вставляется. Уголок сначала крепится к мауэрлату, а затем верхняя часть его полки подгибается вниз для выполнения соединения.

Жесткое крепление

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Если говорить о том, как выполняется жесткое крепление стропил к мауэрлату, то тут существует большее количество вариантов. Выбор того или иного способа делают с учетом особенностей монтажа крышной системы, а также габаритов и тяжести деревянных элементов конструкции.

Стропила на односкатной крыше или многоскатной системе могут крепиться посредством:

• металлических уголков разного размера;
• специальных LK-креплений.

Последний вариант креплений изготавливается любых размеров, что позволяет легко подобрать его под габариты стропил. Для производства этих крепежей используется сталь толщиной  2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил с мауэрлатом без запила отличаются от уголков, которые применяются при фиксации с запилом. Они имеют увеличенные полки с большим количеством отверстий под саморезы. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты крепления без запила

Если при выполнении односкатной крыши необходимо обеспечить высокую надежность и жесткость всей стропильной конструкции, то можно использовать следующий вариант крепления. Несущая нога устанавливается между двумя досками, которые снизу подпилены под нужным углом и дополнительно зафиксированы металлическими уголками или LK-креплениями. Этот способ применяют, если стропильную ногу необходимо зафиксировать с заданным уклоном на небольшом расстоянии от поверхности мауэрлата. При этом крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса небольшого сечения, то его усиливают деревянными накладками требуемой толщины. Эти накладки крепятся к мауэрлату посредством саморезов или гвоздей только там, где будут монтироваться несущие ноги. Для фиксации стропил применяется прочная стальная проволока, которая прикручивается к костылю из стали, вбитому в стену.

Также для соединения стропил с мауэрлатом в односкатных и двухскатных системах можно использовать скобы. Для этого можно брать скобы разных размеров и вбивать их в любых местах. Такой способ крепления довольно распространенный, поскольку позволяет получить долговечное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления крепежного узла и более прочной фиксации можно использовать перфорированную ТМ ленту. Иногда без нее просто невозможно обойтись.

Еще один вариант фиксации стропил без запила иногда реализуется без мауэрлата. В этом случае несущие ноги упираются в балки перекрытия. Если говорить о варианте без запила, то стропила просто упираются торцом в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от особенностей несущего каркаса дома и типа кровли подбирают разновидность стропильной системы. В каждом виде таких систем используют различные дополнительные элементы (затяжки, подпорки, стойки и т. п.).

Выбирая способ крепления несущих ног без запила, необходимо учитывать разновидность стропильной системы. Они бывают наклонные и висячие:

1. В наклонных системах часть нагрузки от крыши на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего именно односкатная крыша делается с таким типом стропильной системы. При этом для соединения стропил с мауэрлатом рекомендуется использовать скользящий способ. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке постройки.

Внимание: такой способ фиксации особенно важен для недавно возведенных зданий, которые непременно дадут усадку под воздействием подвижек грунта и температурных перепадов.

2. В висячих стропильных системах не используются дополнительные подпорки, стойки и другие элементы, на которые можно переложить часть нагрузки от крыши. В этом случае вся нагрузки от кровельной конструкции приходится на брус мауэрлата. Именно поэтому в данных системах лучше использовать жесткое соединение, которое позволит исключить вероятность любых подвижек. Для частичной компенсации нагрузки на стены в таких системах применяются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и долговечного соединения несущих ног с горизонтальным брусом важно придерживаться следующих правил:

• При использовании стальных уголков, пластин и других металлических деталей их необходимо прочно прикручивать к деревянным элементам несущей системы посредством саморезов.
• Если для соединения несущих ног и других деревянных элементов каркаса крыши используются болты, то обязательно применяют специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в тело древесины и ослабить несущий элемент каркаса крыши.
• Соединение мауэрлата со стропилами посредством одних гвоздей и саморезов считается ненадежным. Обязательно нужно использовать металлические пластины и стальные уголки, которые позволят усилить узел крепления.
• В постройках из древесины ноги наклонной или висячей системы лучше крепить к горизонтальному брусу скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации крышной конструкции при усадке постройки.

Как видите, существует множество способов соединения несущих ног с горизонтальным брусом без запила. При выборе того или иного варианта важно учитывать конструктивные особенности сооружения, материал стен, вес крыши, тип кровельного покрытия, а также нагрузки, которые будет воспринимать каркас.

Крепим стропила к мауэрлату своими руками: двускатной и односкатной крыши: Обзор +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны). Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

[contents]

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Содержание:

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

• В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
• Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
• Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
• Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
• Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
• При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

• упор в торец балки;
• зуб упорный;
• зуб шипованный.





Рейтинг

( 34 оценки, среднее 4. 35 из 5 )

1 27 488.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Крепление деревянной конструкции крыши к стенам дома. Крепление стропил

Одним из основных этапов частного строительства является возведение крыши, и от того, насколько правильно будет выбрано крепление стропил, зависит то, насколько она будет надежной. Это значит, что этому следует уделить особое внимание.

Что такое стропильная система?

Итак, прежде чем разбираться, как крепить стропила, давайте разберемся, что это за система, и какова ее роль в кровельном покрытии. Конечно, даже ребенок знает, что крыша должна на что-то опираться, а не просто висеть в воздухе. Именно такой незаменимой опорой и выступает стропильная система. Это совокупность различных конструктивных элементов, таких как рейки, стойки, контррейки, раскосы и т. д.

Очевидно, что у вышеописанной системы очень ответственная миссия. Ведь он должен выдерживать не только вес кровельного материала (шифера, черепицы и т. д.), но и ряд дополнительных нагрузок. Какой бы хорошей и качественной ни была кровля, тем не менее, рано или поздно ей потребуется реставрация, потом по ней придется ходить, устанавливать необходимое оборудование, и она должна свободно выдерживать весь этот вес. Кроме того, не стоит забывать о сильном ветре, ливнях и, конечно же, снеге, который может оставаться на крыше несколько месяцев, в зависимости от климата региона, в котором вы живете.

Виды стропильных систем

Перед разборкой крепления стропил обсудим их виды. Системы различаются по следующим характеристикам: материалу и дизайну. По первой классификации они могут быть деревянными или металлическими. У брусков есть ряд своих преимуществ – это и относительная простота монтажа, и легкость, и дешевизна. Однако такой материал нуждается в предварительной обработке, ведь, как известно, дерево гниет, боится термитов, на нем заводится грибок, и оно прекрасно горит. Правда, все эти проблемы можно решить, не напрягаясь, достаточно лишь зайти в специализированный магазин и приобрести там средства, которые устранят все вышеперечисленные недостатки.

Но металл пока не имеет конкурентов по прочности, к тому же этот материал абсолютно не боится огня. Но и в этом случае не обошлось без подводных камней. Во-первых, монтировать стропила такого типа тяжелее, и потребуется специальное оборудование, что тоже нельзя отнести к достоинствам. Во-вторых, металл боится коррозии, поэтому его придется покрывать слоем специальной краски. В-третьих, стоимость такой конструкции будет несколько завышена. И, в-четвертых, из-за большого веса к самому зданию будут предъявляться особые требования.

Теперь скажем несколько слов о конструктивных особенностях стропильных систем. Их можно подвешивать без использования дополнительных опор. Такой вид актуален, если стены дома легкие. Следующий тип – многослойный, с дополнительными опорами посередине. В этой роли выступает средняя несущая стена или просто промежуточные столбчатые опоры.

Крепление стропил — особенности

Итак, вроде бы после проведения всех необходимых расчетов и выбора подходящего материала можно приступать к делу, но еще нужно определиться со способом, которым будут фиксироваться стропила. Все элементы крепятся с помощью известных гвоздей, болтовых соединений, саморезов, а также специальных накладок … Осталось только правильно рассчитать их количество.

Если вы решили использовать наслонную систему, то стропила можно крепить с распорной конструкцией или, наоборот, без распорки. В последнем случае на стропильных ногах делаются специальные врубки, имеющие горизонтальную опорную плоскость. А чтобы компенсировать продольные усилия, нужна перекладина. Что касается подвесной системы, так она встречается только распорного типа.

Крепление стропил отличается для висячей и наслонной системы, для последней также имеет свои особенности в зависимости от распорного и безраспорного варианта.

Как крепить висячие стропила?

Получив достаточно общей информации, следует переходить к более конкретным случаям. А точнее, узнаем, как осуществляется монтаж того или иного вида крепления, используемого для монтажа стропильных систем. В качестве примера рассмотрим, как устанавливается висячая стропильная система.

Как крепить висячие стропила — пошаговая схема

Шаг 1: Подготовительные работы

Как и в любом другом деле, начинать нужно с подготовки рабочего места. В данном случае речь идет о крыше и некоторых ее элементах, поэтому перед подъемом на высоту с целью установки балок стоит подготовить подмости или другое приспособление, через которое вы будете доставлять строительный материал вверх. Также учтите, что начинать работу по обустройству стропильной системы можно только в том случае, если вы уже установили на стены дома опорный брус – мауэрлат.

Шаг 2: подготовка элементов

На обеих стропильных ногах делаются врубки, причем делать это нужно таким образом, чтобы балка была соединена с упором, так как соединение внахлестку не сможет обеспечить адекватный надежность, даже если она дополнительно закреплена крепежными элементами.

Шаг 3: Непосредственный монтаж

Стропильные ноги крепятся к мауэрлату гвоздями: первая пара – с одного края крыши, а вторая – с противоположного. Причем для повышения надежности крепления следует использовать и дополнительные элементы – шинки. Далее между ними натягивается не провисающая нить, в этом качестве можно использовать леску. Таким образом можно отрегулировать точную высоту остальных стропильных ног. Иногда конструкцию нужно связать, а значит стягиваем, соединив между собой несколько досок. А для повышения жесткости эту конструкцию из реек также соединяют с коньком стропильной пары.

Крепеж для стропильной системы наклонного типа

Теперь осталось рассмотреть, что такое наслонные стропила. В предыдущем пункте уже было сказано, что данная конструкция бывает двух видов: неупорная и распорная. Причем последние можно назвать чем-то средним между висячими и наслонными безнапорными стропилами. Ниже приведены характеристики, которыми обладает каждое крепление.

Бесраспорное исполнение №1. С одной стороны выполнены «ползунки», за счет чего обеспечивается возможность незначительного вращения и сдвига. Второй конец стропил, опирающийся на коньковый прогон, может быть закреплен, в свою очередь, двумя способами: жестко или также иметь небольшой угол поворота. Верхние части конструкции упираются друг в друга и фиксируются. Нижняя часть не нуждается ни в каких дополнительных элементах.

Безраспорная конструкция №2. Принципиально этот способ аналогичен первому, отличие состоит в том, что нижняя часть системы крепится к мауэрлату с помощью предварительно сделанных пропилов или опорного бруса. Верхняя часть имеет горизонтальный срез, который упирается в конек.

Монтаж системы наслонного распорного типа также осуществляется несколькими способами, однако общим для всех них является наличие стропильной ноги, которая компенсирует расширяющееся давление на стены. Получается, что обе опоры в этом случае неподвижны. В принципе, схемы монтажа как безраспорных, так и распорных типов стропильных систем аналогичны. Только у последних фиксация нижней части осуществляется не с помощью «ползунков», а с помощью шарниров, так что получается только одна степень свободы. Нижняя опора крепится к мауэрлату.

Стропильная система является каркасом всей крыши. Именно эта конструкция принимает на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала правильно и надежно, стропила должны быть правильно закреплены. Эту работу можно выполнять различными способами. Многое будет зависеть от места крепления стропильных ног, а также от типа самой системы. Так как же правильно выполнить задание? Какие варианты крепления стропил существуют? Об этом пойдет речь.

Крепим к мауэрлату

Стропильная система представляет собой достаточно сложную конструкцию. Он включает в себя множество элементов. Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту. При возведении каркаса будущей крыши по всему периметру стен дома. Этот элемент должен равномерно распределять все нагрузки. Именно сюда чаще всего крепится нижняя часть стропил. Исключение может быть только в том случае, если роль мауэрлата деревянного дома играет верхний брус. Но и в этом случае крепления производятся одинаково.

Так как же это сделать? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

Это основные виды соединения стропил и мауэрлата. Довольно часто они сочетаются. Например, если нужно накрыть бревенчатый дом крышей (стены обшиты бревнами), то используется скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Этот способ более трудоемкий и под силу не каждому «новичку».

Видео по теме:

Крепим к коньковому прогону и друг к другу

Крепление стропил необходимо производить не только внизу, но и вверху. Многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху стропила будут крепиться к коньковому брусу или прогону. При применении все немного иначе. В этом случае нужно скрепить стропила между собой.

А как правильно крепить стропила вверху? Какие методы здесь можно использовать? Специалисты ответят на эти вопросы следующим образом:

Видео по теме:

Есть и другие варианты такого крепления. Например, некоторые специалисты рекомендуют использовать систему «шип-паз». Но этот способ требует серьезных навыков столярных работ. Поэтому используется не очень часто.

Как сшить

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не возникнет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. Как можно справиться с такой задачей? Здесь строители советуют скреплять детали между собой одним из следующих способов:

Косые или главные стропила не всегда могут быть изготовлены из цельной доски или бруса. В этой ситуации не обойтись без сращивания двух деталей. Но при выполнении этой работы нужно помнить основное правило. Такое соединение должно быть прочным, ведь на него будут воздействовать сильные нагрузки. Поэтому крепление должно производиться качественно и не спеша.

Что используется при работе

Как крепить стропила к мауэрлату или между собой, об этом было рассказано чуть выше. Есть много вариантов, чтобы сделать эту работу. Но чтобы соединение было прочным, необходимо использовать правильный крепеж. Конечно, в первую очередь речь идет о ногтях. Именно с их помощью чаще всего крепят стропила и другие элементы системы. Но есть и другие устройства.

При строительстве крыши дома могут быть использованы следующие элементы:

• лента перфорированная специальная монтажная;
• уголки металлические;
• пластины стальные;
• опоры для балок и балок;
• ногтевые пластины;
• проволочная стяжка;
болты
• с гайками;
• скобы;
• уголки Кыргызской Республики;
• Кронштейны ВБ;
• крепеж ЛК и тд.

Крепеж для стропильной системы доступен в большом ассортименте. Каждый из них имеет свои особенности применения, плюсы и минусы. Довольно часто для надежного крепления используются металлические уголки и пластины. Такие крепления для стропил позволяют надежно удерживать последние на месте. Для конька чаще всего используется уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь вид гвоздя. Последний вариант не нуждается в дополнительном креплении (гвозди или шурупы здесь не используются). На тыльной стороне пластины уже есть тонкие и острые выступы, которыми она крепится. Но тут есть одна тонкость. Гвоздевую пластину можно использовать только в том случае, если стропильная пара собирается на горизонтальной поверхности, и только потом устанавливается на свое место.

Очень часто используется еще один элемент крепления — это скобы. Они представляют собой металлический стержень, загнутый с обоих концов под прямым углом. С помощью скоб можно усилить места крепления стропил к мауэрлату или к коньковому брусу.

KR Уголки доступны в большом ассортименте. Их основное назначение – предотвратить ослабление болтового соединения. Кронштейны WB используются для крепления стропил к стеновым балкам. При этом нет необходимости делать вырубку. Поэтому их применение значительно упрощает и ускоряет работу.

Крепление стропил к коньковому прогону, мауэрлату или друг к другу – ответственная задача. Чтобы сделать эту работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Стропила — конструктивный специальный элемент, который возводится при строительстве скатных крыш. Он состоит из нескольких основных элементов, к которым относятся вертикальные стойки, стропильные ноги и наклонные подкосы. В некоторых случаях их соединяют снизу с помощью балок. Обычно стропила делают из бруса. Для крепления используются специальные застежки. Стоит подробнее поговорить о том, какие бывают крепления для стропил.

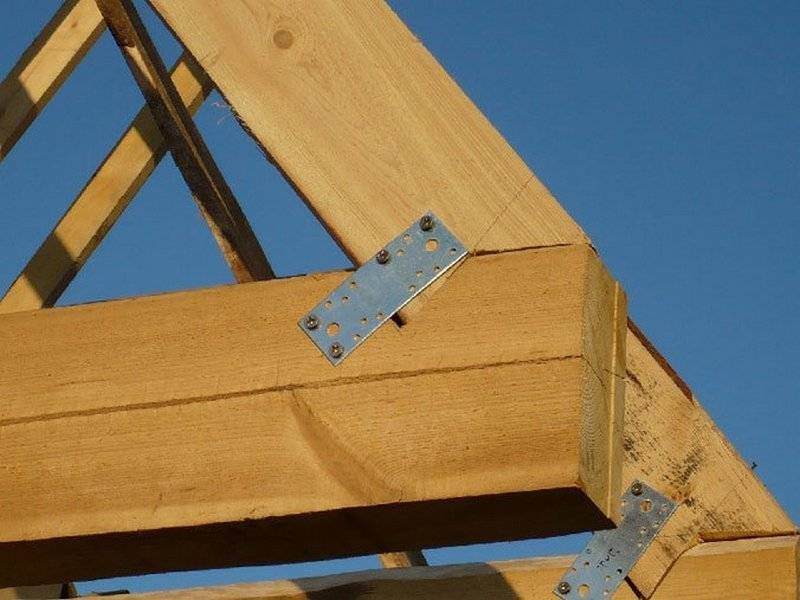

Стропила и пластины для их крепления

Эти элементы могут быть разными. Сами системы чаще всего делают в виде треугольника, но иногда для экономии места используют альтернативные варианты. Примером может служить чердачное помещение. В этом случае расположение стропил таково, что позволяет освободить дополнительное пространство, где могут жить люди. Очень удобный способ обустройства системы.

Крепления для стропил могут быть разнообразными. Крепеж используется для соединения элементов кровли между собой. Здесь можно выделить следующие его виды: пластины, скользящие опоры, уголки, опоры, крепления стропильных балок и так далее.

Плиты занимают особое место в этой серии, так как являются практически универсальными элементами. В них имеются специальные отверстия, через которые вкручиваются саморезы, служащие для соединения между собой двух и более элементов конструкции. В этом случае пластины накладываются на соединяемые детали с двух сторон. Их можно легко обрезать ножницами по металлу по размеру. Ведь речь не всегда идет об универсальной установке.

Существуют также ногтевые пластины с рядом гвоздей на одной стороне. Они используются только в промышленных условиях. Не забивайте гвозди. Здесь крепление осуществляется за счет сдавливания элементов между собой. Крепления для стропил такого плана очень распространены как среди профессиональных строителей, так и среди любителей.

Надежные стропила

Для соединения перпендикулярных элементов конструкции используются стропильные крепления. Эти конструктивные элементы опираются друг на друга в перпендикулярном направлении. Для того чтобы крепление было более надежным, устанавливается пара соединительных элементов в противоположных направлениях. Один из них поворачивается в противоположном направлении.

Иногда возникает ситуация, когда необходимо расположить конструкцию под определенным углом. Такое расположение используется в деревянных постройках. В этой ситуации используются скользящие стропила. Детали не всегда могут быть закреплены неподвижно. Раздвижные системы обеспечивают смещение элементов конструкции в случае усадки кровли. Очень важный элемент всей кровельной системы, позволяющий в процессе монтажа не делать поправок на усадку древесины.

Опоры балок помогут закрепить горизонтальные элементы конструкции под прямым углом ко всем остальным частям крыши. Конечно, если это необходимо. Здесь крепление к основной опоре может осуществляться с помощью гвоздей или саморезов. Принципиальной разницы нет. Самое главное, чтобы крепления стропил хорошо держались на своих законных местах. Опоры балок могут иметь самые разнообразные конструктивные размеры. Все зависит от того, какие конкретно элементы будут соединяться с их помощью.

Кронштейн скрытой балки применяется в тех случаях, когда монтаж необходимо скрыть от посторонних глаз. После установки такой элемент целиком прячется в теле балки.

Стропила прочие

Выше были перечислены только основные конструктивные элементы, которые используются для соединения отдельных частей стропил. Однако в этой серии есть и другие не менее важные крепления для стропил, которые также используются достаточно часто.

Одним из таких является профильный уголок. Это значит, что приобрести уголок можно в любом специализированном магазине, торгующем металлическими стройматериалами.

Уголки могут иметь самые разные геометрические размеры.

С их помощью конструктивные элементы стропил соединяются друг с другом под прямым углом. Если используются уголки, специально предназначенные для работы с кровлей, то они имеют специальные отверстия, через которые осуществляется крепление. В этом случае необходимо использовать саморезы, так как гвозди не способны обеспечить достаточную жесткость элементов конструкции.

Если речь идет о самодельных уголках, то вырезать их нужно по определенным размерам, указанным в документации на крышу. Далее в элементах сверлятся отверстия для соединения стропил. Это довольно просто. При этом можно неплохо сэкономить, так как готовые уголки стоят довольно дорого. Эти элементы чаще всего используются для соединения вертикальных и горизонтальных балок. Крепления для стропил такого плана достаточно широко распространены.

Некоторые производители предлагают приобрести уголки с продолговатыми отверстиями. Они специально разработаны для болтового соединения. Это довольно интересный способ соединения деталей. При усадке можно будет регулировать положение конструкций относительно друг друга. Углы также доступны под углом 135 градусов. Они используются для соединения элементов под углом друг к другу. Строение кровли довольно сложное, и поэтому они находят здесь свое применение.

Также очень часто используется Т-образное крепление стропил. Он обеспечивает надежное соединение всех перпендикулярных элементов друг к другу.

Некоторые особенности

В современной жизни встречаются стропильные крепления, которые отличаются весьма оригинальными названиями. Пример — костыль. Он получил это имя не просто так. Такое приспособление используют для соединения прогнивших элементов стропильной конструкции. Сначала его нужно забить в кладку, а затем соединить с брусом.

Если в процессе возведения кровли использовать не плоские, а перфорированные крепления, то можно значительно ускорить процесс соединения деталей между собой. В этом случае получается более жесткая конструкция, которой не будут страшны никакие внешние агрессивные факторы.

Таким образом, можно считать, что сегодня нашли свое применение многочисленные крепления для стропил. Все они используются для различных целей. Сегодня крышу высочайшего качества можно легко построить благодаря развитию крепежных материалов. Сейчас можно купить практически любой элемент, который будет соединять между собой части стропильной системы.

Причем это соединение не обязательно должно располагаться под прямым углом или лежать в одной плоскости с балкой. Здесь можно смело говорить об установке под углом. Это позволяет строить грамотные конструкции, в которых нет лишних деталей. При устройстве мансардной крыши не обойтись без специальных креплений. Сэкономить место можно только в том случае, если некоторые элементы будут соединены под определенным наклонным углом.

Рассмотрев основные особенности и нюансы таких изделий и методов работы с ними, вы будете максимально осведомлены о предстоящем процессе и сможете сделать правильный выбор при покупке. Удачи!

Прочное и устойчивое основание – залог безопасности и долговечности любого здания. Особенно это касается капитальных элементов, из которых формируются стены и крыша любой задачи. Стропильные ноги или стропила являются основными конструктивными элементами каждой крыши. Надежное и правильное крепление к нему мауэрлата и стропил исключает риск деформации и разрушения кровли в результате внешних нагрузок и собственного веса. О том, как крепить стропила к мауэрлату, будет рассказано далее в этой статье.

Основные крепления стропил

1. Стяжки.
2. Плиты.
3. Кронштейны WB.
4. Болты и шпильки с шайбами ​​и гайками.
5. КР угол.
6. Саморезы.
7. ЛК крепеж.
8. Лента перфорированная (монтажная).
9. Гвозди.

Крепление стропил к мауэрлату иногда производится с помощью скоб. Использование такого соединения не предусматривает изготовления вставок в стропилах, чтобы не ослаблять эту ключевую конструктивную деталь. Монтажные кронштейны доступны из оцинкованной стали толщиной 0,2 см. Кронштейны крепятся к мауэрлату и стропилам из дерева с помощью гвоздей, анкеров или саморезов.

LK-крепления обеспечивают отличное крепление мауэрлата и стропил между собой, и позволяют соединить другие части системы. При использовании этого типа крепления анкерное крепление не используется.

Использование перфорированной ленты для крепления усиливает соединение. Эта лента усиливает соединения между ногами стропил и мауэрлатом, при этом несущие элементы конструкции не ослабляются, так как не врезаются, оставляя их неповрежденными. Для крепления перфорированной ленты понадобятся обычные гвозди или саморезы. 9Уголки 0003

КР – часто используемый крепеж для стропильной системы. Применяется, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно укрепляет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна; крепится саморезами или специальными гвоздями с выступами.

Необходимо проверить, чтобы металлические крепления стропил были изготовлены из качественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую бывает непросто разобраться в большом количестве разнообразных креплений.

Как крепить стропила — когда нужен мауэрлат?

Прежде чем разобраться, как крепить стропила, нужно определиться, где их устанавливать и крепить. Чаще всего стропила закрепляют на специально сооруженном фундаменте (основании) крыши – мауэрлате. Этот элемент изготавливается из бревен или бруса, обеспечивает не только стабильное крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домах, построенных полностью из деревянного бруса или бревна, наружная обвязка стены вверху выполняет несущую функцию для стропил, а другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких строительных материалов, как кирпичные, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Это требование связано с тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно прочны для хорошей фиксации стропильной конструкции, так как под нагрузкой крепеж может разрушить блок и вырвется из него. Поэтому для таких домов требуется кладка мауэрлата.

Для наиболее прочного крепления деревянных балок мауэрлата, уложенных по периметру на капитальные стены дома, необходимо в верхней части стен создать армирующий пояс из бетона. Крепления для опорных балок заделаны в монолитную балку 20х20 см. Обычно для таких креплений используются анкеры или металлические шпильки диаметром не менее 1,4 см, расположенные в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают так, чтобы они не вырывались из пояса арматуры под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не более 1,5 м друг от друга.

Важно! Использование шпилек диаметром менее 1,4 см часто приводит к деформации нагруженного крепежа.

В брусьях мауэрлата делаются отверстия, соответствующие расположению анкеров или шпилек в стенах. Штанга надевается на анкер, на его резьбовую свободную часть надеваются шайбы, а затем накручиваются гайки. Эта технология обеспечивает надежность фиксации основания крыши на стенах дома.

Перед укладкой балок нанести гидроизоляционный материал (например, рубероид) для предотвращения разрушения дерева балок под действием воды.

Как крепить стропила к мауэрлату

Крепление стропил на опорные балки потребуется при возведении бескосых и распорных стропильных систем. Установка стропильных или висячих ног на мауэрлат выполняется с использованием двух видов соединений : жесткая или раздвижная. Способ крепления стропил на мауэрлат выбирается с учетом всех особенностей стропильной конструкции.

Во избежание потери надежности и несущей способности врубку делают в стропиле, а не в брусках мауэрлата.

Жесткое крепление по отношению друг к другу предотвращает полное смещение деталей и позволяет избежать структурных проблем, таких как сдвиг, изгиб или кручение. Требуемая жесткость узлов соединения получается, если ноги стропил крепятся к мауэрлатным балкам уголками с опорным бруском или если в стропиле делается специальный вырез – «седло». Сам участок врубки в стропиле дополнительно скрепляют скобами, шурупами, болтами. Кроме того, выполняется скрутка проволоки, соединяющая место крепления ножек стропил к мауэрлату и анкеру, вмонтированному в капитальную стену.

При возведении и креплении кровли домостроения из деревянных элементов используется специальная деталь — «горка», обеспечивающая скользящее соединение. Узел крепления стропильных ног с мауэрлатом, имеющий возможность небольшого смещения стропил, позволяет избежать деформации кровли при усадке деревянного дома из бруса или бревен.

Как крепить стропила с помощью уголка

При выборе способа крепления стропильных ног к мауэрлату необходимо учитывать конструктивные нюансы крыши. Например, если стропильная нога устанавливается с седельным врубом, то последовательность монтажных работ будет следующей:

1. В стропиле делается вырез так, чтобы его горизонтальная часть легко устанавливалась на деревянный брус, а угол наклона стропила обязательно был совмещен с углом наклона плоскости ската.
2. Стропильная нога крепится 3-мя гвоздями, 2 из них прибиваются под углом с противоположных сторон стропил (так, чтобы они перекрещивались в мауэрлатном брусе), а 3 гвоздя забиваются сверху строго вертикально.
3. Для большей надежности узел крепления фиксируется скобами или проволокой.

Данное крепление стропил к мауэрлату обладает необходимой жесткостью и прочностью крепежа.

Распространенный способ крепления – крепление стропил к мауэрлату стальным уголком и подгибкой. Технология крепления стропил следующая:

1. Стропила обрезаются под правильным углом, чтобы уклон поверхности скатной крыши соответствовал параметрам, указанным в проекте конструкции крыши.
2. По краям мауэрлатных балок укладывается и закрепляется подшивной брус длиной около метра, при этом стропила должны прочно упираться в него по линии наибольшей нагрузки – такая конструкция обеспечит устойчивость стропильной системы под распором нагрузка.
3. С обеих противоположных сторон стропила крепится к мауэрлату с помощью стальных оцинкованных уголков – такой вариант крепления обеспечит отсутствие бокового смещения стропила.
4. Готовое крепежное соединение дополнительно закрепляется проволокой.

Только правильное крепление стропильных ног к мауэрлату обеспечит надежную и длительную эксплуатацию конструкции крыши. Вариантов крепления стропил и мауэрлата друг к другу много, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений необходимо устанавливать стальные шайбы (пластины) так, чтобы гайки не провисали внутри деревянных деталей, так как это способствует постепенной деформации и разрушению узла крепления;
• категорически не рекомендуется применение различных подкладок: со временем они разрушаются, это приводит к неправильному изменению нагрузок на конструктивные части кровли и их последующее преждевременное разрушение.

Важно при монтажных работах произвести максимально плотное соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех необходимых деталей (пропилов и пропилов).

Монтаж стропил к мауэрлу своими руками

Для того, чтобы возводимая крыша была надежной, требуется очень прочная стропильная система, являющаяся несущей конструкцией крыши. Крепление соединений отдельных элементов влияет как на безопасность кровли, так и на ее характеристики. Обязательным условием прочной крыши является правильное крепление стропил к мауэрлату. Если при строительстве стропильной системы допустить ошибки, то в этом случае все может привести к скорому разрушению крыши дома. Именно поэтому очень важно соблюдать правила и требования СНиП, которые регламентируют устройство крыш.

Узлы крепления стропильной системы.

Что такое мауэрлат

Мауэрлат – это так называемая основа для конструкции кровли. Все потому, что он позволяет не только надежно зафиксировать стропила, но и равномерно распределить вес всей конструкции по периметру стен здания. Крепление стропил может осуществляться различными способами, однако следует учитывать, что при неправильном монтаже возникает перекос.

Виды крепления стропил к мауэрлату.

Мауэрлат монтируется непосредственно под самими стропилами. Для этого используют либо брус, либо бревно с обрезанной стороной. Таким образом стропила к мауэрлату позволяют равномерно распределить нагрузку на верхнюю часть стен дома. Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки. Сейсмические явления временные, а на опору постоянное давление веса кровельной конструкции.

Чтобы качественно выполнить монтаж стропил, необходимо приобретать исключительно качественные узлы крепления. Все вспышки должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать разнообразные подложки и прокладки. Все это нарушает крепление стропил к мауэрлату. Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок. Все крепления стропил к мауэрлату выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлата.

Правила крепления стропил

Схема крепления мауэрлата к стене из блоков.

Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к скорому разрушению или перекосу крыши. Вот основные из них:

1. Все стропила нужно крепить исключительно на металлические уголки или пластины. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все насадки начинают все глубже и глубже проникать в структуру дерева. Именно поэтому приобретать эти плиты нужно заранее.
2. Что касается монтажа бруса, то для этого лучше всего вместо саморезов и гвоздей использовать специальные стропильные крепления и болты.
3. Перед непосредственным креплением стропил к мауэрлату необходимо набить специальные накладки, которые в дальнейшем обеспечат плотное примыкание деревянных элементов друг к другу.
4. Чтобы сделать зазоры одинаковыми, примените шаблоны. В том случае, если угол наклона скатов разный, то и шаблоны, соответственно, нужно делать разные для каждого из скатов. В среднем глубина запила должна составлять 1/4 ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью изготовления файлов.
5. При установке необходимо использовать только качественный крепеж. На материалах экономить нельзя, так как впоследствии это приведет к тому, что конструкция крыши не будет долговечной. Запилы для стропил нужно делать очень аккуратно, не торопясь, чтобы не использовать вставки и другие доборные элементы.
6. Если строится деревянный дом, то используется скользящий крепеж. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящих креплений используются специальные «ползунки». В этом случае их использование обязательно.

Все крепления должны быть очень прочными, чтобы выдерживать даже самые сильные ветровые нагрузки. Иначе может снести крышу.

Способы крепления стропил

Крепление стропил к мауэрлату.

Всего существует два основных способа крепления: жесткое и скользящее.

Жесткие — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, т.к. при этом очень плотно сидящая на основании нога для данного вида крепления не должна оказывать никакого усилия:. движение, скручивание, поворот и т. д. Чтобы добиться этого эффекта, вы можете выполнить одно из следующих действий:

• сделать вырез на стропильной ноге;
• заделайте фиксирующую планку на стропиле.

Для того, чтобы вырезать фрезу к мауэрлату, необходимо предварительно вырезать вырез на каждой стропильной ноге по шаблону. Затем каждое стропило вставляется в мауэрлат с седлом и крепится гвоздями. Этот метод используется в любой конструкции и обеспечивает жесткое соединение.

Что касается второго способа, то его реализация осуществляется с помощью метрового бруска, который пришивается к стропильной ноге. Для крепления используются металлические уголки, которые препятствуют смещению линий в разные стороны.

Раздвижные — такие крепления применяются в случаях, когда дом строится из бруса или бревна, иначе говоря, когда дом из дерева. Впоследствии дерево меняет свои физические свойства, начинает усыхать и сохнуть. Вся конструкция здания начинает оседать. Стропила также имеют свойство давать усадку, поэтому в этом случае нельзя делать сплошные крепления.

Во избежание деформации здания крепление стропил обеспечивается со свободным ходом.

Сегодня производители крепежа выпускают для этой цели специальные элементы, называемые полозьями. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

Материалы и инструменты для крепления

• Уголки металлические;
• кронштейны;
• проволочные стяжки;
• косяк;
• стропила;
болты
• с гайками;
• электролобзик;
• отвертки;
• дрель;
• ключ.

Как создать конек из ферменной пары своими руками

Схема крепления мауэрлата к армопоясу.

Всего используются три основных метода:

1. Соединение встык. По этой схеме верхнюю часть стропильной ноги срезают под тем же углом, что и скат. После этого они соединяются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные гвозди.
2. На коньковую балку. Этот способ аналогичен предыдущему. Отличается он только тем, что в этом способе присутствует коньковый брус. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит для тех, кто планирует сделать из мансарды еще одно утепленное помещение. Основное преимущество этого метода в том, что для построения не требуется никакого шаблона.
3. Перекрытие. При этом способе верхний стык стропильных ног накладывается внахлест на нижний.

Как крепить стропила к мауэрлату

С помощью описанной ниже схемы последовательного монтажа можно будет крепить стропила к мауэрлату.
