Вальмовая четырехскатная крыша: конструкция стропил, разметка

  • Типы вальмовых кровель
  • Конструкция четырехскатной вальмовой крыши
  • Разметка и узлы
  • Последовательность работ по устройству

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

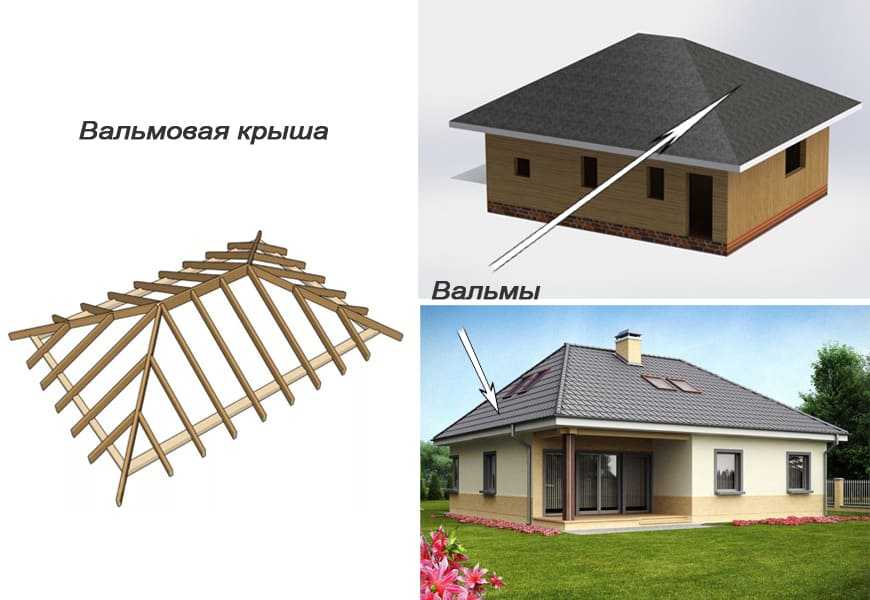

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька.

В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

  • Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
  • Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
  • Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

  •  двух обычных скатов, которые встречаешь на любой другой;
  •  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.
Правильное создание подобной конструкции предполагает соблюдения некоторых положений.
  • Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
  • Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
  • При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
  • В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

  • (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

  • (1) – накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
  • (4) – центральные, которые отходя от краев конька, выходят на стены.
  • (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
  • (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже. Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

  •  с торца дома по верхней обвязке размечают ось:
  •  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
  • для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
  • длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес.
    Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
  • аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑


  • Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
  • После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
  • К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2023 stylekrov.ru

схемы, обустройство, строительство своими руками

Архитекторы со всего мира сходятся во мнении, что наиболее выигрышно и богато смотрится именно четырехскатная вальмовая крыша дома. В свое время был произведен даже некий анализ в сфере недвижимости, показывающий, что частные объекты с такой кровлей всегда пользовались спросом и продавались дороже, чем с обычной двускатной.

Действительно, для российских широт более привычны щипцовые конструкции, а скаты в виде трапеции больше ассоциируются с европейскими мотивами и красивыми старыми городами, которые так любят путешественники.

При этом у вальмовой крыши есть целый ряд преимуществ в конструктивном плане. Так почему бы не «обогатить» свой дом таким завершением? Все возможно! Но здесь есть свои сложности: когда вы столкнетесь с вопросом, из чего и как сделать вальмовую крышу самостоятельно, то удивитесь, сколько здесь нюансов.

Дополнительные элементы, мудреные связки стропил, тонкий расчет и проектирование – это далеко не все! Обо всех этих моментах мы обязательно вам расскажем, и если вас не отпугивают трудности – смело решайтесь!

Четырехскатная крыша по своей форме бывает двух видов: шатровой и вальмовой. Если все четыре плоскости кровли сходятся в одной точке конька, такая кровля – шатровая. Если нет – речь идет о вальмовой, у которой тоже есть свои подвиды. Это: классическая вальмовая кровля, двускатная полувальмовая, называемая датской и четырехскатная полувальмовая кровля или голландская.

Обычная вальмовая кровля состоит из четырех плоскостей, две из которых – треугольной формы, а две – трапециевидной. Это как бы улучшенная форма двухскатной кровли, но здесь нет фронтонов. В определенной мере это обуславливает ее экономичность. Вот как она выглядит:

Сама по себе вальмовая кровля обладает многими преимуществами перед двускатной или односкатной, но ее стропильная система непростая. Все составляющие элементы такой крыши должны быть продуманы до мелочей.

В ней, для достижения необходимой жесткости каркаса, стропила соединяются в одну общую связку, в чем и состоит, собственно, основная сложность:

Зато благодаря отсутствию щипцов и фронтонов у вальмовой кровли – минимальное сопротивление потоку воздуха, а потому она особенно целесообразна для местностей с сильными ветрами и периодическими бурями. Действительно, ветру сорвать такую крышу непросто, и на участках карнизных свесов эта крыша практически не подтверждена разрушению.

За счет наличия нескольких угловых ребер, которые соединяются в коньке, обеспечивая дополнительную жесткость, вальмовая крыша обычно не подвергается деформации со временем.

У такой конструкции можно спокойно делать красивые широкие свесы, отводя дождевую воду от стен подальше. Еще один интересный момент: дом с вальмовой крышей кажется по высоте немного меньше, чем если бы он имел двускатную кровлю.

Главные особенности конструкции вальмовой крыши в том, что длина ее конька меньше, чем длина всего здания. Такая стропильная система относится к разряду высокой сложности. Ее действительно маловероятно построить самому, обычно для этого заказывается готовый проект и приглашается опытная бригада.

Здесь достаточно интересная стропильная система, со множеством новых элементов, которые вы никогда не встретите в двускатном варианте. И строить такую крышу следует из материалов хорошего качества – сосны или лиственницы, с максимальной влажностью 22%.

К слову, шатровую крышу часто путают с вальмовой, хотя на самом деле это – совершенно разные конструкции. Вальмы – это характерные трапециевидные скаты, а таких у шатровой кровли нет.

У нее все стороны одинаковы по площади и форме, и всегда сходятся в одной точке сверху. Единственная ее разновидность – это высокая остроконечная крыша.

Этап I. Проектирование и изучение деталей

Классическая вальмовая крыша имеет четыре ската, два из которых – в форме трапеции и два – в виде треугольников, со стороны фронтонов. Еще такую крышу называют конвертной:

Сегодня возводят вальмовые крыши разных углов и высоты, в зависимости от особенностей местности и эстетических предпочтений самого владельца дома. Это бывают как высокие крыши в готическом архитектурном стиле, которые ценятся в местности с повышенной снеговой нагрузкой, так и практически пологие, более подходящие для ветреных регионов.

Помните о том, что и проектирование, и расчет вальмовой крыши требуют определенного профессионализма. Это действительно непросто, поэтому, если вас пугают все эти понятия, то лучше потренироваться с вальмовой крышей сначала на беседках или небольших дачных постройках.

Еще один момент: на устройство именно этой формы крыши требуется достаточно много материала, как стропильного, так и кровельного. Т.е. крыша обойдется вам дороже, чем двускатная. Особенно много отходов и обрезков останется при покрытии современным металлопрофилем.

По правилам угол наклона вальмовой крыши не должен превышать 40 градусов. В проектировании отталкиваются от того, что у такой кровли всю нагрузку на себя принимают диагональные элементы, которые обычно делают из сдвоенной доски или хорошего бруса. Правда, они должны быть достаточно длинными, поэтому часто такие стропила еще и наращивают по длине.

Перейдем к практике. Вальмовая крыша состоит из накосных стропил, которые установлены в наклонном положении к стенам. Нарожники – это небольшие стропила, стойки, посредством которых формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается в диагональное стропило, внизу — на мауэрлат или балки перекрытия. Мауэрлат служит также опорой для накосных стропил.

Угловые стропила всегда имеют более пологий уклон, нежели промежуточные. Еще одно важное отличие — это наличие коротких стропил.  Они не стыкуются с коньковым брусом, а лишь с угловыми стропилами, но при этом имеют такой же угол, что у промежуточных стропил:

Секрет вальмовой крыши и ее подвидов в том, что отдельные части стропил всегда соединяют там, где будут максимальные нагрузки.

Чтобы не рисковать и не допустить критической ошибки в расчетах, их собирают с небольшим запасом, не экономя на материале. Всю конструкцию в итоге усиливают дополнительными металлическими элементами и скрутками из толстой проволоки.

Этап II. Выбор стропильной системы

Для четырехскатной вальмовой кровли стропила устанавливают по двум технологиям: как наслонные или висячие. Наслонные стропила — это брус или доски, которые образуют скаты крыши. Нижним концом они упираются в мауэрлат, верхним в коньковый прогон. Отличительная черта наслонных стропильных ног – это их упор на конек крыши дома. В конструкции с висячими стропилами коньковый брус отсутствует.

Висячая конструкция более сложна и содержать ее потом тоже затратно. Наслонные стропила более надежны, но их установка возможна только если у дома есть промежуточные опорные столбы или внутренняя несущая стена.

Такая система позволяет сделать длину пролета больше. Поэтому, когда вы видите вальмовую крышу с небольшим уклоном, скорее всего у нее именно наслонная система, а выглядит она так:

На этом этапе все просто: определитесь с видом системы исходя из того, будут ли в вашем доме промежуточные стены, или нет. Обычно они есть.

Этап III. Подбор материала и изготовление стропил

Изготовление большого количества строительных деталей по шаблонам, а также рубка узлов — процесс непростой и кропотливый. Как правило, именно для этого дела лучше пригласить профессионала, у которого уже набита рука.

По этой же причине для строительства ровной и надежной вальмовой кровли часто рекомендуют использовать не отдельные стропила, а целые фермы. Порой только так получается достичь идеальной геометрии скатов, где любая погрешность или разница в длине стропил буквально на пару сантиметров может дорого обойтись.

Подобные фермы довольно удобно собирать на готовые металлические элементы, которые обеспечивают высокое качество сопряжения. Самый популярный вариант — это зубчатые пластины.

Их вбивают с двух сторон на все узлы, при этом размеры пластин есть разные. Их выпускают в основном для строительства домов по каркасной технологии, и именно для организации таких сложных крыш, как полувальмовая, они идеально подходят:

Еще один неплохой вариант — это металлические накладки со специальными отверстиями, через которые забивают гвозди или ввинчивают шурупы. По правилам, в каждую такую деталь забивается либо два гвоздя на глубину не менее 2/3 толщины всего бруска, либо заводятся два шурупа.

К слову, в качестве материала для стропил подходят не только бруски из древесины, но и Т-балки, которые сегодня активно используются в каркасном строительстве:

Этап IV. Установка коньковых прогонов

Теперь разберем всю технологию устройства классической вальмовой кровли шаг за шагом. Монтаж начинают с установки мауэрлата, который крепят к стенам здания, и тут же размечают места крепления будущих стропил.

Далее, при помощи отвеса устанавливают коньковый брус. Это самый ответственный момент во всем процессе, ведь очень важно поставить его так, чтобы вся кровля потом имела максимально точную плоскость. И вот от этой точки будет вестись вся сборка стропильной конструкции:

На практике это выглядит так:

Если крыша большая, коньковых рам ставится сразу несколько:

Этап V. Фиксация стропильных ног

Как только будет готов коньковый прогон, устанавливают накосные стропила, чтобы создать плоскости кровли. После этого собирают и крепят боковые скаты на разметочные места и фиксируют нарожники. Далее на готовые коньковые прогоны устанавливают стропила.

Сверху, в местах соединения стропила часто подпирают дополнительной стойкой, которая повышает надежность всей конструкции. Если же длина стропил в итоге превышает 7 м, их также устанавливают на стойку, как здесь:

В том случае, если у дома железобетонное перекрытие, стойку можно опирать прямо на него, предварительно обеспечив гидроизоляционную прослойку.

Далее в ход идут дополнительные стропила, которые немного короче по длине, чем основные. Используют их на треугольных скатах. В итоге получается более сложная конструкция, чем фронтоны у обычной кровли.

И, наконец, формируют узлы со шпренгелем по такой схеме:

Все эти вспомогательные элементы удобно рассматривать на готовых проектах:

И, наконец, саму обрешетку, а именно ее шаг установки заранее рассчитывают в зависимости от снеговой нагрузки местности и веса кровельного покрытия. В случае с вальмовой кровлей есть небольшой риск, связанный со снегом. Дело в том, что их обычно строят с небольшим уклоном, из-за чего легко формируются снежные шапки.

Под своим собственным весом на металлическом покрытии они постепенно начинают скользить вниз, и на широком свесе способны повредить водостоки и края кровельного покрытия. Проблема решается при помощи электроподогрева карниза и установки снегозадержателей.

Готовы построить на своем доме крышу, способную противостоять семи ветрам?

Будьте в курсе!

Подпишитесь на новостную рассылку

Шатровая крыша

против двускатной крыши: в чем разница?

Узнайте о ключевых различиях между этими двумя популярными конструкциями крыш.

К

Камрон Сандерс

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 20.04.23

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Роберт Кирк / Getty Images

В этой статье

  • Шатровая крыша против двускатной крыши

  • Шатровая крыша

  • Двускатная крыша

  • Часто задаваемые вопросы

Различия между двускатной крышей и вальмовой крышей интересны с архитектурной точки зрения, но они также приводят к реальным преимуществам и недостаткам с точки зрения стоимости строительства, изоляции, энергии, реконструкции чердака, устойчивости к ветру и даже стоимости домовладельца. страхование.

Изучите разницу между двускатной и вальмовой крышами, прежде чем строить или проводить капитальный ремонт дома.

Шатровая крыша и двускатная крыша

Шатровая крыша представляет собой крышу, состоящую из четырех наклонных сторон, сходящихся к общей вершине . Для сравнения, двускатная крыша имеет только две наклонные стороны с вертикальными сторонами между ними на каждом конце . Эти основные архитектурные различия приводят ко многим преимуществам и недостаткам, которые, вероятно, повлияют на ваш выбор одного стиля крыши над другим.

Основные различия между вальмовыми и двускатными крышами

  Шатровая крыша Двускатная крыша
Характеристики ветра Лучше в районах с сильным ветром Склонен к повреждению ветром
Зимние характеристики Худшие характеристики на снегу Улучшенные характеристики на снегу
Внешний вид Комплекс. гладкий дизайн с одинаковыми карнизами Имеет тенденцию быть проще по дизайну
Страховые выплаты Может иметь страховые выплаты Не имеет страховых выплат
Чердак Без чердака Больше места на чердаке
Сборка Более сложная сборка Проще построить
Техническое обслуживание Может потребоваться дополнительное обслуживание Может требовать меньше обслуживания
Воздействие на окружающую среду Меньше места для солнечных панелей Больше места для солнечных батарей
Стоимость при перепродаже Нет определяемого значения Нет определяемого значения
Водонепроницаемость Хорошая водостойкость при правильном монтаже швов Хорошая водостойкость
Описание Без вертикалей: все скатные крыши Две вертикали, поднимающиеся из стен
Стоимость На 35–40 % дороже, чем двускатная крыша Менее вальмовые крыши: меньше гонта, простая конструкция фермы

Что такое вальмовая крыша?

На вальмовой крыше наклонные стороны образуют всю крышу, что означает отсутствие вертикальных расширений стен. Чтобы сформировать наклонные стороны, вальмовая крыша имеет самоподдерживающийся каркас со стропилами, наклоненными внутрь на каждом конце, что обеспечивает дополнительную прочность и долговечность. Это, в сочетании с аэродинамикой гладкой, выпуклой конструкции, обеспечивает превосходное сопротивление ветру. Это одно из ключевых отличий вальмовых крыш от двускатных.

Типы вальмовых крыш

Большая категория вальмовых крыш может включать в себя множество различных типов конструкций шатровой крыши. Вот несколько распространенных типов:

  • Шатровая крыша-пирамида или павильон: Шатровая крыша-пирамида или павильон состоит из четырех скатов, сходящихся в одной точке.
  • Простая вальмовая крыша: Простая вальмовая крыша состоит из четырех наклонных крыш, сходящихся на горизонтальной линии конька.
  • Перекрещенная вальмовая крыша: Перекрещенная вальмовая крыша состоит из двух перпендикулярных вальмовых крыш, которые пересекаются, образуя ендову.
  • Полувальмовая крыша: Полувальмовая крыша имеет укороченные наклонные бедра, обнажая частично вертикальное пространство стены.
  • Голландская двускатная крыша: Голландский фронтон имеет частичное вальмовое бедро, которое ведет к небольшому фронтону перед коньком крыши. Как следует из названия, это считается гибридом вальмового и двускатного стилей.
  • Мансардная крыша: Мансардная крыша представляет собой вальмовую крышу, скатные стороны которой разбиты на два ската

Преимущества вальмовой крыши

У вальмовых крыш есть несколько ключевых преимуществ перед двускатными:

  1. Внешний вид: Хотя внешний вид технически зависит от предпочтений, вальмовые крыши обычно считаются более гладкими и визуально более интригующими, а также ассоциируются с более красивыми домами из-за их частого использования в более дорогих постройках.
  2. Сопротивление ветру: Благодаря своему гладкому дизайну вальмовые крыши невероятно аэродинамичны, что обеспечивает им превосходное сопротивление ветру, что делает их популярным выбором для районов с сильным ветром.
  3. Страховые выплаты: Высокое сопротивление ветру, связанное с вальмовыми крышами, заставляет многих страховых компаний предлагать скидки на страхование домов с вальмовыми крышами, особенно в районах, где ежегодно бывает большое количество штормов.

Недостатки вальмовой крыши

Для некоторых минусы вальмовой крыши могут перевешивать плюсы. Вот некоторые заметные недостатки:

  1. Стоимость: Основным недостатком конструкции вальмовой крыши является ее стоимость, которая может быть на 35-40 процентов выше, чем у двускатной крыши. Чтобы построить и покрыть шатровую крышу, затраты могут варьироваться от 33 600 до 67 200 долларов, тогда как двускатные крыши — от 24 000 до 48 000 долларов.
  2. Солнечная энергия: Если вы планируете использовать солнечную энергию в своем доме, важно проверить площадь поверхности вашей вальмовой крыши. В то время как наклон хорошо подходит для размещения панелей, у некоторых нет места.
  3. Snow Performance: Когда речь идет о районах с большим количеством снега, вальмовые крыши не так эффективны, как двускатные. Это связано с тем, что более сложная конструкция имеет тенденцию удерживать снег, а не сбрасывать его.
  4. Стоимость замены: Когда придет время заменить крышу, вальмовая крыша будет стоить дороже из-за увеличенного количества кровельных материалов и швов. Дом площадью 1250 квадратных футов с двускатной крышей имеет площадь крыши около 1460 квадратных футов. Тот же дом с четырехскатной крышей увеличивает площадь крыши до 1540 квадратных футов. Это означает, что на каждые 1250 квадратных футов жилой площади необходимо приобретать две дополнительные упаковки черепицы 9.0034
  5. Техническое обслуживание: Шатровые крыши в среднем требуют большего ухода, чем двускатные. Дополнительное количество швов также делает вальмовые крыши более склонными к протечкам, в основном из-за плохой установки.

Что такое двускатная крыша?

Двускатная крыша имеет две параллельные наклонные стороны, которые встречаются в центре, образуя пик. На каждом конце остаются два открытых пространства треугольной формы. Эти пространства часто заполняются вертикальными продолжениями стен под ними. Поскольку фермы проходят параллельно до конца крыши, вертикальные фронтоны подвержены сильным ветровым нагрузкам.

По этой причине двускатные крыши не такие прочные и долговечные, как вальмовые, и часто требуют торцевых распорок для дополнительной защиты от ветра. Эта дополнительная распорка поможет распределить ветровую нагрузку, воздействующую на вертикальную стену, на прочные структурные компоненты каркаса дома.

Типы двускатных крыш

Двускатные крыши бывают разных стилей. Вот несколько распространенных типов двускатных крыш:

  • Стандартный фронтон: Стандартный фронтон представляет собой вертикальное продолжение стены между двумя параллельными скатами крыши.
  • Прямоугольный фронтон: Прямоугольный фронтон имеет треугольное расширение на конце фронтона, отделяющее участок между крышей.
  • Передний фронтон: Передний фронтон расположен в передней части дома, часто прямо над входной дверью.
  • Поперечный фронтон: Крестообразная крыша представляет собой две пересекающиеся перпендикулярные двускатные крыши, обычно с линиями конька на одной плоскости.
  • Голландская двускатная крыша: Голландская двускатная крыша представляет собой крышу с шатровой частью, ведущей к частичному фронтону непосредственно перед коньком. Это считается гибридом двускатной и вальмовой крыш.
  • Крыша с А-образным каркасом: Крыша с А-образным каркасом представляет собой передний фронтон, в котором крыша проходит вниз, образуя боковые стены дома.
  • Вальмовая крыша: Вальмовая крыша представляет собой двускатную крышу, две наклонные стороны которой разбиты на два ската.

Преимущества двускатной крыши

Есть несколько преимуществ двускатных крыш, которые могут повлиять на ваше решение при покупке или строительстве дома:

  1. Чердачное пространство: Дополнительное мансардное пространство, созданное двускатной крышей, обеспечивает гораздо больше места для хранения.
  2. Snow Performance: Простота двускатной крыши помогает сбрасывать снег быстрее, чем крыша более сложной конструкции. Кроме того, многие двускатные крыши имеют более высокий уклон, что способствует сползанию снега с дома, а не накоплению на крыше.
  3. Солнечная: Если вы планируете установить солнечные панели, двускатные крыши имеют гораздо больше полезной площади.
  4. Стоимость строительства: Если стоимость является важным фактором при планировании строительства или реконструкции, двускатные крыши могут сэкономить в среднем от 35 до 40 процентов.
  5. Стоимость замены: Стоимость замены двускатной крыши дешевле, чем ее четырехскатного аналога, так как для нее используется меньше кровельных материалов и меньше швов.

Совет

Двускатные крыши часто бывают достаточно большими, чтобы внутри можно было сделать пристройку. Шатровые крыши слишком низкие, чтобы построить жилое пространство, хотя они обеспечивают достаточно места для хранения.

Недостатки двускатной крыши

Самым большим недостатком двускатной крыши является ее более низкое сопротивление ветру, что может привести к более высоким средним затратам на страхование в некоторых районах. Хотя многие считают двускатные крыши менее привлекательными, чем вальмовые, они по-прежнему чрезвычайно распространены, что делает их популярным выбором для многих покупателей.

Что лучше: двухскатная или четырехскатная крыша?

И вальмовые, и двускатные крыши имеют свои преимущества и недостатки, которые сводят выбор между ними к личным предпочтениям, индивидуальным потребностям и бюджету.

Однако есть один определяющий фактор, который может повлиять на ваше решение в пользу вальмовой крыши: местоположение. Если вы находитесь в ветровой зоне категории III или IV или в вашем районе бывает более 10 торнадо в год, ваше местоположение считается зоной высокого риска ветра, поэтому, возможно, стоит установить четырехскатную крышу, а не фронтон. крыша.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

  1. Проектирование ветрозащитных крыш. Федеральное агентство по чрезвычайным ситуациям.

  2. Шатровая крыша и двускатная крыша . Управление энергоэффективности и возобновляемых источников энергии.

  3. Фронтонная распорка . Департамент страхования Южной Каролины.

  4. Понимание опасностей . Федеральное агентство по чрезвычайным ситуациям.

  5. Руководство по модернизации ветровой энергии для жилых зданий . Федеральное агентство по чрезвычайным ситуациям.

Для чего используются вальмовые крыши?

Опубликовано: 26 октября 2018 г.

У вальмовой крыши все стороны наклонены вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро». «Вальмовый конец» — это треугольная наклонная поверхность, образующаяся в результате соединения вальм на коньке крыши. Дом с четырехскатной крышей не имеет фронтонов. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную фасцию, позволяющую установить водосточный желоб по всей крыше. Шатровые крыши иногда называют пирамидальными и павильонными. Для квадратных зданий шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В случае большинства зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

История вальмовых крыш

Вальмовые крыши очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности. Они датируются 18 веком, когда их заметили во французском квартале Нового Орлеана. Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатры в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и были неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

Как они устроены?

Строительство вальмовой крыши требует аккуратности и аккуратности. Первый шаг включает в себя проведение точных измерений перед обрезкой стропил. Затем стропила крепятся к коньковой доске – каркасу, который будет крепиться вокруг крыши. Чтобы построить крышу, необходимо рассчитать размеры вальмового стропила. Следующий шаг включает в себя крепление стропил по одной. После того, как стропила будут прибиты на место, их можно обрезать для более аккуратной компоновки. Затем вальмовые стропила необходимо соединить со стандартными стропилами. Последний шаг включает в себя установку нарожных стропил между стандартными и вальмовыми стропилами. Металл, черепица, черепица или сланец могут использоваться для покрытия вальмовой крыши.

Как долго служат вальмовые крыши?

Вальмовые крыши могут прослужить до 50 лет при условии, что они были сконструированы надлежащим образом. Их срок службы зависит от материалов, используемых на крыше, а также качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой крыше позволяет ей прослужить дольше. Хорошее техническое обслуживание предотвращает такие риски, как протечки воды в долгосрочной перспективе.

Преимущества

  • Эстетическая привлекательность:

Эти крыши делают дом визуально привлекательным и потенциально увеличивают стоимость недвижимости.

  • Аэродинамические свойства:

Вальмовые крыши не имеют плоских концов, на которые может дуть ветер. Они также являются самоподдерживающимися и поэтому хорошо подходят для регионов, подверженных ураганам.

  • Энергоэффективность:

Шатровые крыши идеально подходят для теплого климата благодаря своей способности сохранять прохладу в доме летом, защищая дом со всех сторон. Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

  • Надежный дренаж:

Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время сильных дождей, бурь и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

  • Дополнительное место:

Вальмовая крыша с дополнительным окном или мансардным окном может обеспечить дополнительное жилое пространство.

Недостатки

  • Сравнительно дорого:

Шатровая крыша стоит дороже, чем двускатная. Конструкция крыши является более сложной и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению трудозатрат.

  • Опасность утечки:

Хотя форма крыши эффективно отводит дождевую воду, она также делает ее более подверженной протечкам. В конструкции кровли предусмотрены ендовы и вальмы, которые могут стать воротами для воды. Важно инвестировать в хорошего кровельного подрядчика, чтобы минимизировать риски.

Варианты вальмовых крыш

Простые вальмовые крыши:

Простая вальмовая крыша является наиболее популярным видом вальмовой крыши. Дизайн включает в себя многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются вверху, образуя гребень.

Полувальмовая:

Полувальмовая крыша имеет две укороченные стороны, образующие карниз.

Голландская двускатная вальмовая крыша:

Голландские двускатные вальмовые крыши представляют собой гибрид вальмовой и двускатной крыш. Эта крыша обеспечивает больше внутреннего пространства благодаря фронтону, который можно найти в конце конька крыши.

Вальмовые крыши:

В вальмовых крышах две секции крыши соединяются на концах, образуя стык или ендову.

Шатровые пирамидальные крыши:

В четырехскатной пирамидальной крыше четыре треугольные стороны одинаковой длины сходятся наверху в одной точке, образуя пирамиду.
