Как сделать трехскатную крышу своими руками — расчет и схемы (фото, видео)

Центральную Россию, богатую хвойными и лиственными лесами, считают колыбелью деревянного строительства. Традиционное жилище, рубленный пятистенок, строили именно из древесины, а венчала этот нарядный, просторный терем трёхскатная крыша. Колеся по дорогам нашей страны, облепленным с двух сторон маленькими деревушками, обратите внимание, что кровля большинства домов относится именно к такому типу.

Содержание статьи

Не смотря на древнюю историю и традиционность, трехскатная крыша для частного дома выглядит современно и стильно, поэтому архитекторы используют ее в самых амбициозных дизайн-проектах. Применяя для строительства знания древних зодчих и современные, функциональные материалы,точный расчет они достигают потрясающего облика, самобытного и уникального. В этой статье вы найдете всю необходимую информацию для ее проектирования и сооружения.

Особенности конструкции

Конструкция трехскатной крыши дома несколько сложнее, чем двухскатной.

Основная сложность в том, что в одной точке соединяются три элемента – две накосные стропильные ноги и коньковый прогон. Сделать это соединение своими руками правильно – тонкая работа, которая под силу лишь профессионалу высокого уровня, который может выполнить точный расчет. Кровля состоит из следующих элементов, которые демонстрирует схема:

  1. Скаты кровли. Один из них, фронтальный, имеет форму равностороннего треугольника, остальные два – трапеции. Угол наклона формирует каркас, который состоит из рядовых и накосных стропил, нарожников и вспомогательных опорных элементов трехскатной крыши.Для определения угла наклона скатов выполняют расчет или пользуются рекомендациями производителя кровельного материала.
  2. Стропильные ноги. Ровные, прочные доски, установленные тонким ребром для большей жесткости, одной стороной они опираются на мауэрлат, а другой на коньковый прогон. В устройстве трехскатной крыши используют три вида стропил: рядовые, нарожные и диагональные.
    Диагональные формируют вальму, а рядовые и нарожные поддерживают трапециевидные скаты. Диагональные, называемые также накосными, несут повышенную нагрузку, поэтому для их изготовления своими руками используют доски с сечением, которое больше в два раза рядовых стропил, либо просто сращивают их.
  3. Обрешетка. Доски, закрепляемы перпендикулярно стропильным ногам рядами, являются опорой для настила кровельного материала. Для монтажа обрешетки используют необрезные доски или листы влагостойкой фанеры, уложенные сплошняком. Решетчатую обрешетку применяют для металлочерепицы, профнастила, а сплошную для рулонных материалов и мягкой кровли.
  4. Мауэрлат. Опорный брус, используемый в качестве основания для крепления стропильных ног. Он распределяет вес конструкции кровли по несущим перегородкам и перенаправляет его на фундамент дома.
  5. Конек. Место соединения стропильных ног, высшая точка крыши, ее пик.
  6. Пересечения скатов, они формируют ендовы, разжелобки.
  7. Свесы. Выступающие части кровли, образованные стропильными ногами или кобылками, они защищают стены дома от влажности и ветра. Для того, чтобы они эффективно выполняли возложенные на них задачи, их длина должна быть 40-50 см и больше. По месту расположения различают карнизные и фронтонные свесы.
  8. Желоб водостока. Один из элементов системы водостока кровли, он обеспечивает отвод воды с кровли.
  9. Водоприемные воронки. Собирают воду атмосферных осадков и направляют ее ниже по системе водостока.
  10. Водосточная труба. Она переносит дождевую воду в ливневую канализацию.

Крыша, состоящая из 3 скатов, сложна в проектировании, трудоемка при строительстве, поэтому своими руками начинающему строителю ее сделать не под силу, если с помощью высококвалифицированного кровельного мастера, который возьмет на себя проектирование и расчет.

Состав стропильной системы

Стропильная система трехскатной крыши включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

  • Мауэрлат. Как уже упоминалось, это брус сечением 100х100 мм или 150х150 мм, которые выступает в роли опоры для крепления стропильных ног. Он располагается на внешних опорных стенах дома.
  • Лежень. Брус такого же сечения как мауэрлат, выполняющий такие же функции, только место его размещения – внутренняя несущая перегородка, которую используют для установки вертикальных стоек наслонной стропильной системы.
  • Коньковый прогон. Брусок, который устанавливают в месте соединения стропильных ног. Он опирается на подконьковые стойки.
  • Подконьковые стойки. Вертикальные опоры, изготовленные из бруса, поддерживающие конек трехскатной крыши, перенося его вес на несущую внутреннюю стену, то есть в конечном итоге, на фундамент.
  • Рядовые стропильные ноги. Доски сечением 50х150 мм, поддерживающие трапециевидные скаты кровли. Верхней частью они крепятся к коньковому прогону, а нижней к мауэрлату.
  • Нарожники. Или, как их еще называют полуноги, они имеют различную длину, увеличивающуюся по мере отдаления от вальмы. Верхней частью их закрепляют к диагональным стропилам, а не к коньковому прогону.
  • Диагональные стропила. Две стропильные ноги, которые отходят от конька к двум углам дома, в котором обустраивается трехскатная крыша. Они формируют вальмовый скат и имеют большую длину, чем рядовые. Поэтому их нужно сделать из досок большего сечения.
  • Шпренгельные фермы. Поддерживающие элементы треугольной формы для диагональных стропил трехскатной крыши. Их монтируют, если длина накосных стропил слишком велика, тогда, когда они провисают. Их необходимость определяет расчет нагрузки на диагональные стропила.
  • Подкосы. Подпорки, расположенные под углом 45 градусов, поддерживающие стропильные ноги, защищая их под прогиба.

Стропильная система трехскатной крыши насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

Виды стропильных систем

Различная планировка строящегося сооружения допускает использование одного из двух видов стропильных систем, различающихся по количеству используемых опор:

  1. Висячая. Ее применяют в том случае, если внутри дома не предусмотрена несущая перегородка. В отсутствии поддержки посередине, стропильные ноги опираются лишь на внешние стены, оказывая на них сильную распирающую нагрузку. Поэтому для стабилизации системы вводят многочисленные вспомогательные элементы, утяжеляющие конструкцию кровли. Висячая система сложна для монтажа своими руками.

  2. Наслонная. Если внутри постройки есть несущая капитальная стена, ее можно использовать в качестве дополнительной опоры для стропил или конькового прогона. На нее укладывают лежень, в него упирают стойки, которые поддерживают конек. Устройство наслонной стропильной системы возможно, если есть две внутренние опоры.

Опытные кровельщики рекомендуют отдать предпочтение именно наслонной стропильной системе трехскатной крыши, так как она более надежна и устойчива, ее расчет и проектирование выполнить легче.

Каркас кровли изготавливают своими руками из металла или дерева. Если выбор пал на металлические опоры, лучше использовать уголки. Но чаще всего опорные элементы производят из древесины, так это более дешевый, доступный материал.

Процесс строительства

Чтобы своими руками построить трехскатную крышу, нужно закупить необходимые пиломатериалы, кровельный материал, гидроизоляционную пленку, крепеж, утеплитель и пароизоляционную мембрану. Все деревянные элементы обрабатывают антисептическими составами и антипиренами, чтобы снизить риск возгорания и повреждения древесины. Монтаж осуществляет согласно следующему плану:

  • Устанавливают мауэрлат. Если дом выстроен из газосиликата или кирпича, то по верхнему краю стен, на которые будут опираться скаты создают армированный бетонный пояс, стяжку, в который вмуровывают металлические шпильки для крепления мауэрлата. В деревянном доме опорный брус крепят на анкерные болты, а в некоторых случаях его роль играют верхние венцы сруба.
    Между стеной и мауэрлатом обязательно прокладывают гидроизоляционный слой, к примеру, рубероид, сложенный в два раза. Шпильки крепления располагают между местами врезки стропильных ног. Подобно мауэрлату закрепляют и лежень.

  • Устанавливают подконьковые стойки. Самое важное в этом деле обеспечить их перпендикулярность лежню. Поэтому, пока они не стянуты коньковым брусом, их укрепляют временными подкосами. А во время установки несколько раз проверяют угол по строительному уровню. На верхние части стоек монтируют коньковый прогон на металлические уголки или гвозди.
  • Настилают рядовые стропильные ноги. Сначала изготавливают выкройку стропила, отмечают на ней выпи под мауэрлат, а затем по выкройке напиливают все остальные. Закрепляют первую и последнюю стропильную пару, натягивают между ними нить, по которой выравнивают и устанавливают остальные ноги. Если длина стропил больше 4,5 м, то их подпирают подкосами, отходящими от стойки под углом 45 градусов. Шаг меду рядовыми стропилами определяет расчет нагрузки.

  • Устанавливают диагональные стропила. Это самый сложный момент сборки трехскатной крыши. Верхняя часть диагональных стропил соединяется с коньком, а нижние крепятся к концам фронтонного мауэрлата. Между ними настилают рядные стропила, формирующие вальму. Обычно достаточно 3 ноги с шагом 60-90 см, однако если планируется врезка окна, то для его поддержки вводят дополнительное стропило.
  • К диагональным стропильным ногам прикрепляют нарожные стропила с помощью гвоздей или уголков из металла. На нижней части нарожника делают запил для крепления к мауэрлату.

  • Прибивают кобылки, скрепляют их карнизной доской, устанавливают ветровые доски, крепления под желоб водостока. Обшивают карнизы декоративным материалом.

Настил кровельного материала

Перед тем, как покрыть трехскатную крышу кровельным материалом, проводят ее гидроизоляцию. На поверхности земли растягивают рулон пленки, нарезают его на полосы. Затем их с помощью строительного степлера закрепляют на стропилах горизонтально, располагая внахлест 10-15 см. Поверх гидроизоляции крепят контр-обрешетку из тонкой рейки и монтируют обрешетку. Для металлочерепицы и профнастила подходи решетчатая схема обрешетки, а для мягкой кровли только сплошная.

Настил кровельного материала начинают снизу, располагая листы или отрезы так, чтобы они находили друг на друга в местах соединений на 10 см. Все швы и углы между скатами обрабатывают герметиком на силиконовой основе. Крепеж используют только тот, что поставлялся в комплекте с кровельным материалом. Обычно это специальные гвозди или саморезы, изготовленный из оцинкованного металла, снабженные каучуковой шляпкой. При закручивании такая шляпка расплющивается, чтобы защитить отверстие от попадания влаги, благодаря чему кровля не будет протекать.

Трехскатная крыша – не только эстетичное, но и функциональное решение обустройства кровли, затраты на которое окупаются долгим сроком эксплуатации и высокой степенью защиты от ветра и осадков!

Видео-инструкция

Трехскатная крыша: как сделать своими руками

Стильным завершением строительства частного дома станет трёхскатная крыша, широко используемая застройщиками при реализации уникальных дизайнерских задач. Безупречное сочетание большого запаса знаний, современных стройматериалов и точности исполнения гарантирует создание потрясающей кровли.

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами. При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

  1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.

    В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши

  2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
  3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.

    Тип обрешётки зависит от применяемого кровельного покрытия

  4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.

    Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса

  5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
  6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
  7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.

    Кровельный свес защищает лицевую поверхность дома от избыточной влаги

  8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.

    Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы

  9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
  10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Особенности возведения трёхскатной крыши

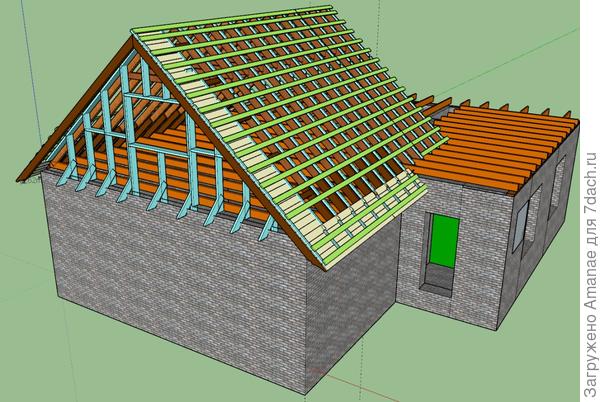

Вспомогательные помещения могут пристраиваться разными способами, но их крыша должна плотно прилегать к основному зданию и иметь уклон для отвода осадков с кровельного покрытия. Крышу дополнительного помещения следует строить максимально приближённой к дизайну дома, кровельный материал тоже укладывается в едином стиле.

Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании

Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции. В этом случае важно учесть ветровую нагрузку.

Особенности устройства трёхскатной крыши во многом зависят от типа строения. Например, если это пристройка, то одна из сторон крыши надёжно фиксируется к несущей стене основного здания. При этом необходимо тщательно гидроизолировать стык, чтобы крыша не подтекала. Однако отдельно для пристройки трёхскатная крыша используется довольно редко, поскольку она слишком сложна в исполнении.

Увидеть трёхскатную крышу можно и над крыльцом. Несмотря на то что навес над крыльцом сложно назвать полноценной крышей, требования к надёжности всё равно довольно строгие. Крыша над крыльцом может быть навесной или опорной, хотя именно трёхскатная конструкция ввиду определённой массы должна стоять на опорах или стойках.

Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.

Видео: крыльцо дома с трёхскатной крышей

Материалы, необходимые для работы

На практике обустройство трёхскатной крыши встречается достаточно часто, что объясняется удобством строительства кровельной конструкции для любых пристроек к основной коробке здания, например, террасы, гаража или летней кухни. Такая крыша станет отличным навесом над крыльцом.

Трёхскатная крыша должна быть прочной и надёжной, поэтому рассчитывать степень жёсткости её элементов следует в специально разработанных для осуществления таких операций программах.

Для стропильных ног рекомендуется выбирать доски сечением 50*150 или 100*150 мм, причём укладывать их нужно узкой стороной вниз, что позволит предупредить провисание системы. Чем больше нагрузка на стропила (у трёхскатной крыши она самая большая на накосные стропила), тем большим должно быть сечение. Для крыши лучше использовать доски из хвойных пород дерева, поскольку именно этот тип материала способен выдерживать значительные нагрузки.

Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне

Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.

Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:

  • брус для опорных стоек — 2 штуки;
  • укороченные стропила — 20 штук;
  • полноразмерные стропила — 14 штук;
  • брус опорного стропила для вальмы — 1 штука;
  • полноразмерные стропила для вальмы — 11 штук;
  • доски для обрешётки — 135 м.

Площадь такой крыши составляет 172 м2. Рассчитать её довольно просто:

  • скаты имеют форму трапеции, площадь этой фигуры рассчитывается по формуле (a+b)/2*h, где a и b верхняя и нижняя стороны ската, h — высота крыши;
  • вальма имеет форму треугольника, площадь которого равна a/2*h, где a — нижняя сторона вальмы, h — высота крыши.

Какие элементы используются в сборке стропильной системы

Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.

Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель

Основными элементами стропильной системы выступают:

  1. Мауэрлат — изготавливается из бруса сечением 10×10 см либо 15×15 см и служит опорой, к которой крепятся стропильные ноги. Мауэрлат устанавливается по внешним стенам дома.
  2. Лежень — его назначение и способ укладки сходны с мауэрлатом, единственным отличием является место установки — не опорные стены, а внутренняя перегородка, куда ставятся вертикальные стойки наслонных стропил.
  3. Коньковый прогон — деревянный брусок, укладываемый на соединение стропил в верхней части с опорой к стойкам под коньком.
  4. Подконьковые стойки — деревянные опорные балки, используемые для поддержки конька трёхскатной конструкции и распределения нагрузки на стены и фундамент здания.
  5. Стропильные ноги — доски толщиной 5×15 см, которые выполняют поддержку трапециевидных кровельных скатов. Верхняя часть стропил соединяется с коньковым прогоном, а нижняя — с основой кровельной конструкции (мауэрлатом).

    Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции

  6. Нарожники, называемые полуногами, изготавливаются разной длины в зависимости от расстояния до вальмы. В отличие от стропильных ног, верхняя часть нарожников крепится не к коньку, а к диагональному стропилу.
  7. Диагональные стропила — представлены двумя стропильными ногами, расположенными от конькового элемента до двух углов дома, в котором осуществляется строительство трёхскатной кровли. За счёт них происходит закладка вальмового ската. По размеру они намного длиннее рядовых, поэтому и доски под них подбираются намного толще.
  8. Шпренгельные фермы. Представлены в виде треугольных конструкций, поддерживающих диагональные стропила. Их устанавливают в зависимости от того, какая нагрузка воздействует на стропильную систему. Если накосные стропила очень длинные и наблюдается их провисание, то фермы сооружаются в обязательном порядке.

    Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил

  9. Подкосы — небольшие подпорки для стропильных ног. Изготавливаются из брусков среднего сечения и крепятся под наклоном в 45 градусов.

Сборка стропильной системы трёхскатных кровель выполняется из большого набора элементов. По мере увеличения площади конструкции требуется её надёжное укрепление, что значительно усложняет монтаж всей системы. Всевозможные подпорки и рёбра жёсткости сокращают полезную площадь подкровельного пространства, это следует учесть при планировании его обустройства в качестве жилого помещения.

Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться

Все пиломатериалы во время эксплуатации будут подвержены воздействию влаги, поэтому по мере готовности основной конструкции проводится полная обработка элементов антисептиками, а для предотвращения возгорания — ещё и огнеупорными составами. После полной сборки каркаса крыши можно приступать к монтажу кровельного материала, не забывая о предварительной укладке гидроизоляционного слоя, листов утеплителя и пароизоляционной мембраны.

Варианты устройства стропильной системы

Строительство частных домов предполагает возможность выбора будущими владельцами планировки здания, что служит главным фактором при сооружении стропильной системы. Так, в зависимости от того, какие ставятся опоры и сколько их потребуется, конструкция может быть двух видов:

  1. Висячая система стропил — целесообразна при отсутствии несущей стены-перегородки. Когда посередине коробки нет никакой поддержки, то установка стропильных ног выполняется только к внешним стенам, что подвергает их высокой распирающей нагрузке. Стабилизировать систему следует дополнительными кровельными элементами, выступающими своего рода утяжелителями. Своими руками собрать висячую конструкцию практически невозможно.

    На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками

  2. Наслонная стропильная система монтируется при наличии несущего основания — капитальной стены, которая служит в качестве дополнительной опоры под стропила либо конькового прогона. Поверх конструкции фиксируется лежень с последующей опорой стоек для поддержки конька. Устройство наслонной системы предполагает наличие двух внутренних опор.

    Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона

Высокая надёжность и максимальная устойчивость является первопричиной выбора наслонной стропильной системы опытными кровельщиками при сооружении трёхскатной крыши. Этап расчёта и проектирования проходит намного быстрее и легче, нежели в других случаях. Сборка кровельного каркаса возможна как из дерева, так и из металлических опор. При выборе второго варианта рекомендуется отдать предпочтение стальным уголкам. Но в целях экономии, как правило, для монтажа применяют древесину.

Видео: как запилить стропила под нужным углом

Этапы строительства трёхскатной крыши своими руками

Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.

  1. Установка и крепление мауэрлата. Выбор схемы монтажа и варианта крепления конструкции полностью зависит от того, какой материал использовался при закладке здания. Так, газосиликатные или кирпичные стены перед установкой мауэрлата оборудуются армированным бетонным поясом, в стяжке которого прокладывают несколько металлических шпилек. В случае с деревянным домом для установки опорного бруса в качестве крепёжных элементов выступают анкерные болты, устанавливаемые в верхние венцы сруба. Для гидроизоляции стыков между стенами и мауэрлатом прокладывают слой сложенного вдвое рубероида. Крепёжные шпильки прокладываются в местах врезки стропильных ног. Для устойчивости конструкции мауэрлат фиксируется с помощью анкерных болтов либо арматурных скоб, вбиваемых в деревянные доски и пробку.

    К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой

  2. Монтаж подконьковых стоек. На этом этапе важно, чтобы стойки располагались строго перпендикулярно, что достигается за счёт установки временных подкосов до выполнения стяжки брусом конька. После каждого действия проверяется угол установки деталей строительным уровнем. Сверху стойки накрываются коньковым прогоном и соединяются металлическими уголками или гвоздями.
  3. Укладка рядовых стропильных ног. Установка элементов проводится в соответствии со стандартной схемой. Изначально снимаются замеры, по которым изготавливается шаблон, затем производится запил опорных пазов пяток стропильных ног попарно. Далее стропила поднимаются к коньковой доске и упираются в мауэрлат. Чтобы стропильные элементы стояли ровно, сначала крепится первая и последняя стропильная пара, между которыми натягивается леска — она и служит ориентиром для выравнивания остальных стропил. Если брус длиннее 4,5 м, то для подпорки к стойкам крепят подкосы под углом 45 градусов. Рядовые стропила кладутся на расстоянии, определённом в зависимости от предполагаемой нагрузки.

    Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами

  4. Крепление диагональных стропил. Эта часть работы считается самой сложной из всей конструкции трёхскатной кровли. Диагональные стропила должны крепиться к коньку верхней частью и к фронтонному мауэрлату нижней. Стропила, устанавливаемые между диагональными элементами, образуют вальму. Как правило, застройщики ставят 3 ноги на расстоянии 60–90 см друг от друга. Если в дальнейшем крыша будет оборудована окном, то требуется дополнительная поддержка, поэтому устанавливают ещё одно стропило. В случае с обустройством трёхскатной крыши с треугольником, как в полувальмовой конструкции, основой для крепления диагональных стропил служит не коньковая балка, а опорная доска, прибитая к первой паре рядовых стропильных брусьев. Устройство опорной доски сходно с ригельной балкой, но вместо врезки в стропильное тело опорник прибивается сверху.

    Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли

  5. Обустройство нарожников. Нарожные стропила фиксируются к диагональным стропилам на гвозди или металлические уголки. Для лучшего крепления к мауэрлату снизу их подпиливают.
  6. Крепление кобылок, установка ветровых досок, оборудование крепежей под водосток, монтаж декоративных карнизных элементов.

    Кобылки служат для удлиннения стропил при формировании кровельных скатов

  7. Обустройство обрешётки. По мере завершения работы со сложными кровельными элементами, стропила покрываются контробрешёткой и обрешёткой, после чего последняя пара стропил прокладывается через всю поверхность обрешётки и фиксируется к вертикальной стене дома.
Видео: каркас трёхскатной крыши

Особенности укладки кровельного материала на трёхскатной крыше

Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:

  1. Создаётся гидроизоляционный слой. Для этого рулон изоляционной плёнки раскатывается на ровной поверхности и нарезается полосками нужных размеров. Затем плёнка крепится к стропилам строительным степлером так, чтобы каждый последующий слой на 10–15 см накладывался поверх предыдущего.
  2. На готовую гидроизоляцию монтируется контробрешётка, для чего подойдут тонкие рейки, и сама обрешётка. Если крыша будет покрываться металлочерепицей или профлистом, то можно сделать решётчатую обрешётку, в случае с мягкими кровельными полотнами должна использоваться только сплошная конструкция.

При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров

Укладка покрытия осуществляется снизу вверх с нахлёстом каждого отрезка или листа минимум на 10 см. Места соединения, стыков и углов обязательно герметизируются специальными средствами, например, силиконовым герметиком. Крепёжные изделия допускаются только те, что идут в комплектации к самому кровельному материалу. Это могут быть гвозди для кровельных работ либо оцинкованные саморезы. На концах таких крепежей есть каучуковая шляпка, которая расплющивается при вбивании в материал и надёжно защищает место крепления от протечек.

Таким образом, несмотря на продолжительность, сложность выполнения сборки трёхскатной крыши и большой расход материалов, при соблюдении всех этапов работы конструкция получится не только внешне привлекательной, но и прослужит многие годы, защищая от непогоды жильцов дома.

Трехскатная крыша своими руками в частном доме или пристройке- Пошагово +Видео

Ни один дом не обходиться без строительства крыши. Крыши бывают разнообразных конструкций, даже бывают очень причудливых форм и размеров, но технология строительства и материалы остаются практически неизменными. Мы рассмотрим вариант трехскатной крыши. Такая крыша является соединением двускатной и вальмовой крыши. Она сложена из трех скатов, пара скатов в виде трапеции и третий в виде равностороннего треугольника, он и есть вальмовый скат.

[contents]

Строим крышу

Трехскатная крыша немного отличается по конструкции от двухскатной крыши, разница состоит в постановке двух накосных стропил, они составляют вальмовый скат и конструкций которые подпирают стропила.

Накосные стропила имеют большую длину, чем боковые и по этой причине нужно брать доски длиннее и толще или соединять стандартный материал.

Элементы трехскатной крыши

Остов трехскатной крыши имеет следующие составляющие:

  1. Мауэрлат – это брус, который уложен по границе внешних стен и разносит нагрузку с крыши на стены строения;
  2. Лежень – это переходный брус. Он уложен на несущие стены строения;
  3. Балки перекрытия – это доски, они уложены на мауэрлат и выполняют функцию остова перекрытий меж этажом и мансардой или же чердаком;
  4. Стойки – это вертикальный несущий брус, который держит остов крыши;
  5. Коньковый брус – ложиться на вертикальные брус, который является подпоркой для стропильной системы крыши;
  6. Стропила – доски, уложенные на определённом расстоянии они опираются на коньковый брус и стойки сверху, а на мауэрлат снизу. Стропила крыши бывают накосные и боковые.
  7. Шпренгель – вертикальная опора, подпирающая накосные стропила;
  8. Подкосы – бруски, которые ставят под углом примерно 45 градусов, они служат раскосами между балками перекрытий и стропилами или лежнем.

Все составляющие крыши соединяют с помощью накладов, металлических уголков, шпилек с гайками или саморезами.

Сырье для изготовления крыши

Для строительства стропильной конструкции и обрешетки берут для работы хвойные доски, предварительно подготовленный, к работе. Перед выбором материала тщательно проверьте его, чтобы на нем не присутствовало следов плесени, не было потемнений и гнили.

Для защиты древесины применяют антисептик и антипиреновый состав.

Лежни, стойки и мауэрлат производят из бруса сечением 100х100, 150х150 миллиметров.

Стропила и балки перекрытий делают из досок 50 мм и шириной от 200 мм. Для того, чтобы доски не провисали их устанавливают узкой стороной вниз.

На накосные стропила ложится большая нагрузка и для их выполнения применяют брус прямоугольного сечения 100х150 миллиметров.

Так же накосные стропила делают из срощенных досок: берут отрез доски, укладывают между сращиваемыми досками и соединяют их шпильками. Главным в строительстве кровли является обрешетка, для нее берут доски от 20 миллиметров и с определенным расстоянием кладут на стропила, параллельно коньковому брусу. Иногда обрешетку делают сплошной из фанеры, такой вариант подходит для мягкой кровли.

Для строительства любого вида крыши ещё необходимы следующие материалы:

Строим трехскатную крышу

Первым делом укладывается мауэрлат. По длине стен и стыкуете в углах под углом 90 градусов, сдвинув к внутренней стороне стен. Мауэрлат к стенам крепят анкерами, предварительно в два слоя на стены укладывают рулонный гидроизолирующий материал. Брус, предназначенный для мауэрлата, обязательно обрабатывают антисептиком. Лежни укладывают на внутренние стены, предварительно проложив гидроизоляционное покрытие между стеной и досками.

Укладка мауэрлата

Сверху мауэрлата укладывают балки из досок 50х200 миллиметров возможно и толще. Доски укладывают на торец, тем самым увеличивая жесткость. Укладка балок производится по порядку: вначале крайние, затем промежуточные.

Расстояние между балками варьируется от 50 сантиметров до 120 сантиметров, но при утеплении потолка новейшими материалами расстояние между балками следует оставлять в 60 сантиметров по ширине утепляющего материала.

С помощью деревянных прокладок можно регулировать высоту балок перекрытия. Сверху перекрытий возможен настил чернового пола чердака, для этого необходимо взять прочные доски при этом ускорится монтаж крыши и возрастёт безопасность выполнения работ.

Вертикальные стойки кладут на балки перекрытия, либо на лежни, они расположены по центру крыши. Стойки устанавливают и равняют по отвесу, затем фиксируют в вертикальном положении укосинами и временными подпорками. К балкам перекрытий крепят стойки металлическими или деревянными накладками. Шаг между стойками делают более 2-х метров. Стойки ставят у края крыши, они образуют вертикальный фронтон там, где накосные стропила соединяются с коньком. Коньковый брус устанавливают на стойки и фиксируют его уголками с накладками.

Шаг до углов вальмового ската и обоих карнизов нужно проверить. Крыша должна быть симметричной.

Боковые стропила являются наклонными стропилами, которые сверху закреплены на коньковом брусе, а снизу на балках перекрытия и мауэрлате. Они выполняются по шаблону: к месту крепления крайней стропильной ноги примеряют доску и делают на ней запилы, они будут опорой для конькового бруса.

По имеющемуся шаблону изготавливают нужное количество стропил, прикрепляют их коньковому брусу, затем устанавливают по месту и делают запил снизу на каждой стропильной ноге и к мауэрлату. Стропильные ноги устанавливают на мауэрлат возле балок перекрытий так, чтобы была возможность соединить конструкцию шпильками. Это нужно для увеличения жесткости стропильной фермы; при этом расстояние между стропил равен расстоянию между балок перекрытия.

Усиливают боковые стропила подкосами, которые ставят под углом в 45 градусов на балки перекрытий. Подкосы и стропила имеют ту же толщину, как и балки, и она составляет 50 мм. Верхнюю часть подкосов прикрепляют к стропилам при помощи шпилек.

Усиление боковых стропил бревнами

Размечают накосные стропила на месте: опирают брус или доски в стойку и размечают верхний косой запил. Выпиливают, затем прислоняют к угловому соединению мауэрлата и размечают нижний запил.

Накосные стропила прикрепляют с помощью уголков и накладок, для крепости соединения стропила укрепляют нарожниками – подпорками, которые образуют вальмовый скат и упираются снизу на мауэрлат, а сверху на накосные стропила.

Установка накосных стропил

Накосные стропила нуждаются в дополнительном укреплении, если у них большая длина, а закрепляют их стойками, которые установлены снизу и закрепленные шпренгелями на балках перекрытий.

Временные укосины снимают и приступают к производству обрешетки, после того как установили стропильную систему. От кровельного покрытия зависит, то из чего вы будете выполнять обрешетку. Разреженная обрешетка из 25 миллиметровой доски, подойдет под профнастил и металлочерепицу, под мягкую кровлю и ондулин подойдет обрешетка из фанеры.

Такой вид крыши (трехскатная) облагородит любое строение, будь это дом или беседка. Значительно повышается противостояние сильным ветрам, как ориентирование вальмового ската в сторону ветровой нагрузки.

как сделать трехскатную крышу своими руками

Трехскатная крыша террасы или дома имеет в своей основе более сложную конструкцию в отличие от двускатной кровли. Несмотря на все сложности в последние время застройщики все чаще отдают предпочтение именно ей. При правильном монтаже и грамотном выборе кровельного материала такая кровля станет настоящим украшением дома. И не только дома – веранда, терраса, беседка станут гораздо интересней с такой крышей.

В данной статье мы рассмотрим, как правильно рассчитать конструкцию и как сделать трехскатную крышу своими руками.

Содержание.

  1. Элементы конструкции.

  2. Особенности трехскатной кровли.

  3. Расчет кровли.

  4. Сборка конструкции для трехскатной кровли.

Элементы конструкции

Трехскатная крыша представляет собой один треугольник и две трапеции с торцевыми скатами. Проще говоря, состоит из 2-х частей: традиционной двускатной кровли, закрывающей весь дом по длине, и вальмы, покрывающей одну сторону дома по ширине.

Трехскатные крыши фото

Каркас кровли состоит из элементов:

  • Мауэрлата – представляет собой брус, который укладывается по периметру внешних стен. Необходим для правильного распределения нагрузки на стены дома.

  • Стоек – это опорные брусья установленные вертикально. Необходимы для удержания всей стропильной системы.

  • Балок перекрытия – это доски, которые укладываются на мауэрлат. Служат каркасом между пространством чердака-мансарды и этажом дома.

  • Стропил – доски, которые укладываются с определенным шагом непосредственно на коньковый брус, верхние стойки и мауэрлат.

  • Лежня – представляет собой промежуточный брус, который укладывается на несущие стены сооружения.

  • Подкосов – доски, которые укладываются под углом в 45 градусов. Выступают распорками между стропилами и балками перекрытия.

  • Конькового бруса – это брус, который укладывается на вертикально расположенные стойки. Выполняет функцию опоры всей стропильной системы дома.

  • Шпренгеля – вертикально расположенная опора, поддерживающая под углом размещенные стропила.

Соединение всех выше описанных элементов конструкции осуществляется металлическими уголками или спальными накладками, закрепляют брусья и доски саморезами или строительными гвоздями.

Особенности трехскатной кровли

  • Стропильная система трехскатной крыши имеет два вида стропильных ног: накосные и диагональные. Накосные направляются к внутренним углам стен, диагональные – к внешним.

  • Диагональные стропила длиннее накосных.

Важно: если длины доски не хватило, то ее спаривают, т.е. наращивают.

Важно: узел, в котором соединяется брус конька с центровыми рейками скатов кровли, должен осуществляться строго под углом в 90 градусов.

Расчет параметров кровли

Габаритный расчет трехскатной крыши дома – это в первую очередь определение расположения центрального конька вальмового ската. Для этого необходимо вычислить разнице между суммой длин стен (параллельно которых он расположен) и длиной всего конька. Полученное значение делят на 2. Получаем центральное расположение конька вальмовых скатов по отношение к боковым стенам.

Аналогичные вычисления необходимо провести для поперечной стены, на которую будет установлен стропильный треугольник. Единственное отличие – измерение длины конька начинают от центра сечения балки. Потом меряется длина стены, полученное значение делится на 2. Теперь можно делать отметку расположения центрального конька на схеме кровли на центральной стене.

Сечение стропильных ног определяется в зависимости от действующих нагрузок (вес кровельного пирога, вес снегового слоя, ветровые нагрузки) и угла наклона кровли.

Важно: запас прочности обязателен! Не менее 1,4.

Расстояние между стропилами также определяется расчетами. Шаг высчитывается в зависимости от пролетов, типа используемых ферм, несущей способности опор.

Важно: количество раскосов (необходимых для разгрузки стропильной системы) и растяжек (призванных сдерживать конструкцию от «разъезжания») должен установить только профессионал – конструктор-проектировщик!

Сборка конструкции для трехскатной кровли

Инструкция по монтажу трехскатной кровли:

  • Постройка начинается с установки мауэрлата на стены сооружения.

  • Разметка центрального прямого участка кровли. Монтаж несущей конструкции: конькового бруса и стропил. Осуществляя соединение центрального стропила с брусом конька необходимо учитывать отступ от торца (заранее высчитывается).

Важно: Каждый узел крепления стропил и мауэрлата должен иметь горизонтальные вырубки. Необходимы для осуществления стыковки. Благодаря вырубкам соединение получается крепким и нагрузка на стены равномерно перераспределяется.

  • Вертикальные стойки устанавливают или на балки перекрытия или на лежни (в зависимости от типа конструкции). Крепления осуществляются металлическими накладками. Расстояние между стойками не более 2 м.

  • На стойки монтируется коньковый брус. Прежде чем осуществить его крепление к стойке нужно проверить симметричность всех элементов.

  • Боковые стропила верхним концом крепятся на коньковый брус, нижним – на мауэрлат. Выполняются по шаблону. Шаг стропил равен шагу балок перекрытия.

  • Боковые стропила усиливаются подкосами, которые монтируются на балки перекрытия под углом в 45 градусов.

  • После полной сборки стропильной системы начинается установка обрешетки.

Добавить комментарий

Как сделать трехскатную крышу

В настоящее время существует множество способов как красиво и необычно сделать крышу для частного дома. Наиболее популярными стали двускатная, трехскатная или четырехскатная форма крыши. В этой статье мы поговорим о том, что такое трехскатная крыша, ее плюсы и минусы, а также как построить ее своими руками.

Следует отметить, что постройка трехскатной кровли не намного сложнее, чем постройка двускатной или односкатной кровли. Так в чем же ее преимущества? Если говорить об односкатной форме кровли, то стоит понимать, что если вы хотите большой чердак или мансардное помещение, сделать это будет непросто, ведь ввиду того, что чердак получится одно скатный, высота потолка в нем получится небольшая. А если говорить об двускатной форме крыши, то дом уже не получится уникальным – ведь такая конструкция используется очень часто. Поэтому если вы хотите необычное и уникальное жилище, то оптимальным выбором будет трехскатная крыша.

Устройство трехскатной кровли


Как уже говорилось ранее, конструкция трехскатной кровли ненамного сложнее чем у двухскатной. Отличие заключается в том, что трехскатная имеет три ската – один треугольный и два трапециевидные торцевые. Если говорить проще, то кровля состоит из двух скатов, которые устанавливаются по всей длине кровли, и вальмы, который располагается с одной стороны дома по всей его ширине.

Каркас стропильной системы состоит из следующих элементов:

  1. Мауэрлат. Данный элемент представляет собой деревянный брус, который устанавливается по всему периметру стен. Его задача заключается в том, чтобы равномерно распределять нагрузку кровли на стены.
  2. Лежень. Это промежуточная балка, которая устанавливается на несущие стены.
  3. Балки перекрытия. Это доски, которые устанавливаются на мауэрлат. Балки перекрытия служат вроли каркаса перекрытия между нижним этажом здания и чердаком.
  4. Стойки – это опорные балки, которые удерживают каркас крыши.
  5. Коньковый брус. Данный элемент устанавливается на вертикальные балки. Конек служит опорой для стропильных балок.
  6. Стропила – это балки, которые устанавливаются на мауэрлат и конек. Расстояние между стропилами зависит от выбора кровельного материала. Стропила для трехскатной формы кровли разделяются на два типа – это накосные и боковые.
  7. Шпренгель. Данный элемент выполняет роль вертикальной опоры, которая удерживает накосные стропилины.
  8. Подкосы – это доски, которые монтируются под углом 45 градусов. Они служат распорками между лежнем или балками перекрытий и стропилинами.

Произведение необходимых расчетов


Первое что нужно сделать перед строительством кровли – это произвести необходимые расчеты. Основная сложность в возведении трехскатной кровли заключается в том, что в одной точке необходимо правильно соединить три элемента – две стропильные балки и конек. Если человек никогда не имел дела со строительством кровли, то произвести расчеты самому будет крайне сложно, поэтому возможно оптимальным решением будет позвать опытного специалиста. Но для людей которые хотят сделать всю работу сами, описана инструкция как произвести расчеты самому.

Для того чтобы правильно рассчитать центр конька вальмового ската необходимо измерять длину конька. После этого нужно измерять длину стен. Конек должен располагаться в параллельном отношении к стенам. После чего нужно рассчитать разницу в длине и поделить на два. Таким образом, вы получите результат от краев стен, которые помогут определить центр конька.

Похожую процедуру необходимо выполнить и с поперечными стенами, на которые будет крепиться вальма, или, другими словами, боковой треугольник. Для того чтобы произвести данную работу нужно измерять длину боковых стен и поделить на два. После этого нужно поставить отметку по центру стены. Если работа произведена правильно, то можно устанавливать на кровлю брусья соответственной длины. Важным моментом является то, что брусья необходимо делать с запасом. Обычно брусья делают с запасом около 50 см.

Покупка материалов для трехскатной крыши


Одним из самых важных моментов при строительстве крыши является выбор качественных строительных материалов. Покупка дешевых и некачественных материалов приводит к тому, что кровля не имеет задуманного внешнего вида или очень быстро его теряет. Поэтому для кровли нельзя покупать слишком дешевых материалов.

Зачастую для строительства стропильной системы используют только хвойные породы дерева. Древесина должна быть высушенная под навесом с влажностью 15-20%. При покупке древесины стоит проверить ее на наличие плесени или гнили. Кроме того, дерево не должно иметь потемнения или других дефектов.

Совет! Ни в коем случае нельзя устанавливать древесину, на которой есть кора. Если пренебречь данным правилом, древесину быстро съедят мелкие жучки, такие как шашель. Такие вредители быстро уничтожать стропильную систему кровли. Поэтому при покупке древесины, в обязательном порядке необходимо небольшим топориком полностью снять всю кору с дерева. Только при этом условии работа действительно получиться качественной.

После покупки древесины, ее нужно покрыть антисептиком. Кроме того, чтобы повысить противопожарные свойства дерева, многие дополнительно обрабатывает ее специальными антипиреновыми жидкостями.

Мауэрлат, а также лежни и стойки делаются из балок сечением 150х150 или 100х100. Балки перекрытия и стропильные балки производятся из досок, толщиной 5 см и шириной от 20 см. Так как накосные стропильные балки несут довольно большую нагрузку, их делают из прямоугольного бруса 100х150.

Одним из основных элементов крыши является обрешетка. Шаг между обрешеткой зависит от выбранного кровельного материала. Например, для профлиста шаг обрешетки составляет 40-50 см. А для мягкой кровли делается сплошная обрешетка, Обычно толщина досок для обрешетки начинается от 20 мм.

Возведение трехскатной кровли


Для того чтобы установить практически любую кровлю первым шагом будет установить мауэрлат и трехскатная крыша террасы не исключение. Для этого нужно выполнить разметку бруса по всей длине стен, после чего под прямым углом состыковать брус в углах. При установке брус необходимо сдвинуть к внутренней стороне стен. Под мауэрлат обязательно нужно установить гидроизоляцию. Обычно в качестве гидроизоляции используют рубероид, который улаживают в два или три слоя. Мауэрлат обязательно обрабатывается антисептиком. После этого на внутренние стены устанавливаются лежни. Под лежни тоже нужно не забыть установить гидроизоляцию. О том как правильно сделать и установить мауэрлат вы можете узнать из видео.

После установки мауэрлата, на него нужно установить балки перекрытия. Балки изготавливаются из досок толщиной 5 см и шириной 20 см. При установке балку нужно уложить на торец, благодаря чему доска не будет прогибаться и конструкция кровли приобретет жесткость. Балки необходимо устанавливать по такой последовательности: сначала крайние, затем нужно натянуть веревку, по которой устанавливаем промежуточные. Расстояние между балками перекрытия зависит от выбранного кровельного материала, но обычно оно составляет от 50 до 120 см. Если кровлю планируется утеплять, то оптимальным шагом между балками будет 60 см, так как большинство современных утеплителей имеет именно такую ширину.

Дальше на балки перекрытия устанавливаются вертикальные стойки. Они фиксируются при помощи укосин или временных подпорок.

После установки стоек на них устанавливаем коньковый брус. Крепить его можно при помощи уголков и накладок. Для того чтобы крыша получилась симметричной проверьте расстояние до карнизов и углов вальмового ската. После установки стоек можно начинать крепить боковые стропила, которые верхним концом крепятся к коньку, а нижним – к мауэрлату.

После того как стропильная система установлена, можно приступать к установке обрешетки. Шаг обрешетки зависит от кровельного материала. Например, для профнастила требуется обрешетка с шагом 40-50 см.

Заключение


Трехскатная крыша – это конструкция, которая придаст вашему дому красивый и необычный вид. Для того чтобы кровля служила долго и не протекала, нужно сделать правильные расчеты, а также выполнить все работы придерживаясь технологий и тогда кровля прослужит долго и качественно.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Трехскатная крыша дома

Дом относится к сложным сооружениям, в которых все следует предусмотреть до мелочей. Толщину стен проектируют, принимая во внимание материал и характерный для местности строительства климат, глубину и вид фундаментного основания определяют, исходя из расчетной нагрузки несущих конструкций строения. Крышу планируют в зависимости от архитектурной стилистики жилья, этажности, погодных условий района застройки, выбранного вида кровельного настила, наличия мансардного этажа.

Все чаще застройщики ищут оригинальный вариант конструкции крыши, которую можно узнать издалека среди десятков других и нередко останавливаются на выборе проекта трехскатной крыши. Подобная конструкция вносит в общий облик дома толику эффектной выразительности и своеобразия. В архитектурном плане можно пойти по пути устройства трехскатной конструкции абсолютно над всей площадью здания или вписать, как отдельный фрагмент сложной крыши.

Особенности трехскатной крыши

Как свидетельствует название, состоит данный вариант крыши из трех скатов и, в сущности, является своеобразным симбиозом обыкновенной двускатной конструкции и вальмовой. По своей форме два из трех скатов имеют трапециевидную геометрию, соединяясь между собою в районе конька, последний скат, называемый вальмовым, по конфигурации выходит треугольным.

На деле выполнение трехскатной конструкции гораздо сложнее, нежели двускатной. При строительстве стропильной системы производится монтаж двух накосных стропил, с помощью которых формируют основу для вальмового ската. Необходимо также установить дополнительные элементы, предназначенные поддерживать эти стропила.

Остов трехскатной крыши слагается из ряда элементов, каждый из них несет свою важную функцию, и это:

  • Мауэрлат, то есть хорошо просушенный брус (или бревно), укладываемый поверху возведенных наружных стен дома. Монтируют его по всему периметру постройки. Обычно его применяют, если стеновые конструкции построены из каменных и кирпичных стройматериалов, различных видов блоков и когда предусмотрен армопояс. Функция этого звена в строительстве состоит в привязке крыши и перераспределению нагрузки от ее массы на несущие стены. В постройках, сложенных из бревна или бруса с ролью мауэрлата прекрасно справляется последний венец.
  • Лежень – брус, который укладывают наверх внутренних стен, служащих перегородками в планировке пространства дома. Предназначается данная деталь для компенсации точечной нагрузки крыши, передаваемой через установленные вертикально стойки.
  • Стропила, формирующие скелет трехскатной крыши. Это брус или доски, кои располагают, соблюдая определенный шаг и опирая одной стороной внизу на балку мауэрлата, а другой верхней частью – на стойки и коньковый брус. В каркасе трехскатных крыш стропила подразделяются на боковые и накосные.
  • Стойки. Это вертикальные столбики, опирающиеся на брусья лежней. В стропильной ферме они выполняют задачу держать погон.
  • Балки перекрытия. Их укладка ведется на брус мауэрлата, разделяя пространство между этажом и чердаком или планируемым мансардным помещением.
  • Прогоны. Этот элемент из деревянного бруса предназначен для поддержки стропил, полностью исключая при этом их прогиб.
  • Подкосы, исполняющие роль распорок между стропилами и лежнем либо балками перекрытий.
  • Шпренгель – вспомогательная опора, монтируемая в вертикальной плоскости и поддерживающая накосные стропила.
  • Обрешетка – важный элемент каркаса крыши. Для ее устройства доски укладываются на стропила параллельно коньку, соблюдая определенный шаг, который зависит от предусмотренного кровельного материала.

Для соединения всех конструкционных элементов применяют металлические уголки, скобы, кронштейны, резьбовые шпильки с гайками, саморезы.

Как сделать трехскатную крышу

Технология строительства крыши с тремя скатами выполняется в следующей последовательности:

  1. Старт работ начинается с укладки мауэрлата и лежней. Стыкуют брус, строго соблюдая прямой угол. Крепление к кирпичным стенам осуществляется с помощью анкеров или шпилек. Предварительно укладывается гидроизоляционный материал, а древесина обрабатывается антипиреном и антисептиком. Для облегчения последующих работ на мауэрлат наносится разметка.
  2. После укладки мауэрлата настилают балки перекрытия, соблюдая следующий порядок: первыми кладут крайние, затем промежуточные. Деревянные прокладки помогают регулировать высоту монтируемых балок. Выполнение настила чернового пола чердака или мансардного помещения обеспечивает удобство проведения дальнейших работ по устройству крыши и увеличивает степень их безопасности.
  3. Схема установки вертикальных стоек зависит от наличия и расположения внутренних перегородок и конструкции перекрытий. Они могут опираться на лежни или балки и крепятся к ним, используя металлические или деревянные накладки. Рекомендуется при их установке в стропильной ферме трехскатной крыши придерживаться шага не более 2 метров. Действует и еще одно правило: стойки нужны в местах, где соединяются накосные стропила с коньком и на крою крыши, где образуется вертикальный фронтон.
  4. Для дальнейшего этапа работ необходимо определить положение вальмы и конька, поскольку крыша должна быть идеально симметричной. Для этого измеряют длину стен, параллельно которым будет располагаться коньковый брус и фиксируют длину конька до угла вальмового ската. Разница этих показателей, разделенная пополам, будет соответствовать расстоянию от конька до параллельной стены. Далее устанавливают на стойки коньковый брус и выполняют его крепление.
  5. Монтаж наслонных боковых стропил в трехскатной крыше выполняется креплением каждого элемента к коньковому брусу и мауэрлату. Для начала делают шаблон, приложив доску в месте установки крайней стропильной ноги, и по нему заготавливают необходимое число стропил. Чтобы конструкция была супер надежной, боковые стропила усиливают подкосами. Они укладываются под углом в 45 градусов на балки перекрытия.
  6. Разметка накосных стропил со стороны вальмового ската осуществляется таким образом: брус или доску опирают в стойку и выполняют косой запил в верхней части, затем прикладывают к мауэрлату в местоположении его углового соединения и выполняют нижний запил. Закрепление стропил производят, используя уголки или накладки. В связи с тем, что накосные стропила испытывают серьезную нагрузку, для их усиления используются также специальные подпорки, называемые нарожниками. Они представляют собою укороченную стропильную ногу, поддерживающую участок вальмового ската и опирающуюся одной стороной на мауэрлат, а другой на накосные стропила.

Надо отметить, что в тех случаях, когда накосные стропила имеют значительный показатель длины, то под ними с целью усиления конструкции устанавливают еще вспомогательные опоры – шпренгели, которые закрепляют на балках перекрытий.

Последним этапом устройства каркаса трехскатной, как и двускатной крыши становится монтаж обрешетки. Шаг между укладываемыми досками рассчитывается в зависимости от выбранного кровельного материала. Если это металлочерепица, то рационально сделать разряженную обрешетку, покрытие мягкой кровли требует сплошной поверхности. В этом случае применяют кровельную водостойкую фанеру.

Трехскатная крыша дома: какие нужны материалы

В большинстве случаев трехскатную крышу возводят из эстетических соображений, поэтому в выборе кровельного материала отдают предпочтение черепичной кровле. Она выглядит особенно презентабельно, по-настоящему украшая строение дома. Наиболее востребованным у наших застройщиков вариантом слывет металлочерепица. Материал разнится формой профилирования, параметрами толщины, высотой волны и шириной шага, а также видом защитно-декоративных покрытий, от которых зависит качество будущей кровли. Такое разнообразие предложений позволяет найти оптимальный вариант кровельного материала.

Что касается пиломатериала, применяемого для устройства стропильной фермы, то лучшим вариантом считается хвойная древесина сосны и лиственницы. От качества материала зависит прочность и надежность несущей конструкции стропильной системы, которая принимает на себя вес кровельного настила и снега в зимний период, а также противостоит ветровым нагрузкам. Поэтому, приобретая материал, следует проследить, чтобы он был сухим (влажность не должна превышать 15–20%). Обязательной должна быть и обработка антисептическим составом, чтобы обеспечить защиту дерева от гниения.

Брус сечением 100×100 или 150×150 идет на такие составляющие каркаса, как:

  • мауэрлат;
  • лежни:
  • опорные стойки.

Для стропил подойдут доски, имеющие толщину не менее 50 мм, но не для всех элементов. В конструкции каркаса накосные стропила держат нагрузку почти вдвое большую, поэтому для их изготовления рекомендуют применять брус, прямоугольное сечение которого характеризуется значением 100×150 мм. Как вариант для накосных стропил используют доски, которые сращивают, укладывая между ними обрезки древесины и скрепляя их в этих частях шпильками.

Кроме кровельного и древесного материала при устройстве кровли используют:

  • пароизоляцию;
  • гидрозащитные пленки и специальные диффузионные мембраны;
  • различные виды утеплителя;
  • ветрозащитные пленки.

Конструкция трехскатной крыши считается специалистами одной из наиболее прочных. Но потянет она дополнительные финансовые затраты, да и сложность исполнения заставит потрудиться и потратить на ее строительство больше времени, нежели того требует обычная двускатная крыша. Но разве фантастически оригинальный внешний вид и надежность такой крыши не стоят приложенных усилий и потраченных денег? Стоит! И это красноречиво доказывает популярность трехскатной крыши в современном малоэтажном частном домостроении.

Типы скатных крыш — Signature Exteriors

«Что такое скатная крыша?»
«Какой у меня наклон крыши?»
«Какие бывают типы скатных крыш?»

Эти вопросы часто задают домовладельцы, желающие устранить протечки на крыше. Уклон крыши является важным фактором, когда вы получаете оценки от местных кровельных компаний, и вы должны знать, какой уклон вашей крыши и какие требования к ней могут потребоваться. Итак, приступим!

Что такое скатная крыша?

Скатная крыша — это крыша с наклонной поверхностью или поверхностями.Его угол более 20 градусов. Уклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой крутизны крыши. Самый распространенный шаг r00f в жилых домах приходится на период с 12 апреля по 12 сентября. «Подвижная крыша» обычно определяется как имеющая уклон крыши 7/12 или ниже.

Существует много различных типов скатных крыш, включая двускатных крыш , вальмовых крыш , двускатных крыш , купольных крыш и мансардных крыш .

Если вы строите дом, типы крыш играют важную роль в определении общего вида и стиля дома. Если вы подаете заявление о страховании кровли, уклон вашей крыши играет роль в ценообразовании, которое они утверждают для замены крыши. Это огромный фактор для линейных измерений, и в случае ошибки в расчетах это может стоить вам переизбытка, дефицита и даже оплаты труда! Теперь, когда у нас есть общее представление, мы перейдем к конкретным типам скатных крыш.

  1. Двускатная крыша

Двускатные крыши — один из самых популярных типов крыш в США. Их легко узнать по треугольной форме. Они эффективно отводят воду и снег и предоставляют больше места для чердака или сводчатых потолков. Их изначально простой дизайн позволяет легко построить или переоборудовать крышу. Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами, если каркасы не построены должным образом с соответствующей опорой.Вы можете заменить рубероид двускатной крыши на асфальтовую черепицу, кедровую плитку, металлическую, глиняную или бетонную черепицу.

Существуют подтипы двускатной кровли, например, скрещенный двускатный, когда две части двускатной крыши соединяются под прямым углом.

2. Вальмовая крыша

Вальмовая крыша имеет скаты со всех четырех сторон, стороны равной длины и сходятся наверху, образуя конек крыши. Эти крыши обычно более устойчивы, чем стандартная двускатная крыша, поскольку они имеют наклон внутрь со всех 4 сторон.Они отлично подходят для проливания воды, снега и противостояния сильному ветру. Учитывая дополнительную опору, замена вальмовой крыши обычно обходится дороже, чем двускатная. Его конструкция более сложная и часто требует большего количества материала. Правильная конструкция и уход за кровлей необходимы, чтобы мелкие проблемы не превратились в серьезные.

3. Gambrel Roof

Двухскатная крыша (также известная как крыша сарая или голландская крыша) — это двухсторонняя симметричная крыша, имеющая два ската с каждой стороны.Нижний склон более крутой, а верхний расположен под пологим углом. Крыши Gambrel имеют простую конструкцию, что делает замену кровли относительно простой. Поскольку кровли Gambrel имеют только 2 балки, они требуют меньше материала и помогают снизить стоимость замены крыши. Крыши Gambrel не идеальны для мест с сильным снегопадом или ветром, открытая конструкция прекрасна, но может привести к обрушению крыши под сильным давлением. Если вы строите новую двускатную крышу, гидроизоляция гребней является ключевым моментом.Мы рекомендуем кровельные материалы, такие как деревянная, асфальтовая или шиферная черепица, но металлическая кровля также является отличным выбором (и требует меньшего ухода!).

4. Мансардная крыша

Мансардная крыша , также известная как бордюрная крыша или французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которая соединяется и образует низкую крышу. Нижний скат мансардной крыши намного круче верхнего. Мансардные крыши отлично подходят для домовладельцев, если они хотят гибкости при строительстве будущих домов.Низкий скат мансардной крыши не идеален для участков с сильным снегопадом. Мы рекомендуем использовать кровельные материалы, такие как металл, на нижней, более крутой секции. Важно отметить, что на мансардных крышах нельзя использовать типичную черепицу с перекрытием. Асфальтовую черепицу по-прежнему можно использовать на более крутых участках с обычным рисунком.

5. Плоская крыша

А у плоской крыши нет наклона ?! На самом деле это так.Совсем чуть-чуть, чтобы вода направлялась в специально отведенные водостоки на крыше. Плоские крыши обычно используются на промышленных или коммерческих зданиях, но в Шарлотте их часто можно увидеть и на жилых домах! Если вы строите новый дом, плоские крыши могут обеспечить дополнительное жилое пространство в качестве патио на крыше или сада. Плоские крыши легко построить, но для их гидроизоляции требуется специальный кровельный материал. Низкий уклон делает плоские крыши уязвимыми для протекания крыш, и они обычно не рекомендуются для районов с сильным дождем или сильным снегом.Для замены плоской кровли вам следует использовать специальный плоский кровельный материал, такой как EPDM или TPO.

На рынке представлено множество различных типов скатных крыш. Независимо от того, строите ли вы дом, заменяете крышу или только что заметили протечку в крыше, очень важно хорошо понимать структуру вашей крыши. Если у вас есть какие-либо вопросы, вы можете позвонить специалистам по кровельным работам Signature Exteriors, и мы подробно обсудим ваш проект кровли.

Что такое скатная крыша | 8 видов скатной кровли

Инструкция по устройству односкатной кровли

С начала цивилизации крыши являются одними из важнейших конструктивных элементов, необходимы для строительства зданий .

Крыши защищают конструкцию здания и жителей от неблагоприятных атмосферных и внешних условий , а также обеспечивают уединение для его жителей.

При проектировании и строительстве крыши необходимо учитывать несколько факторов, среди которых наиболее важную роль играет дренажный элемент.Превосходная конструкция крыши требует тщательного анализа всех зависимых факторов и использования различных кровельных материалов.

Конструкция дренажа во многом зависит от уклона создаваемой крыши, на основании чего укрытия делятся на две категории: Плоские крыши и скатные потолки или Наклонные потолки . Это два типа конструкции крыши .

Скатные крыши — это крыши, которые обычно имеют уклон в одну, две или несколько частей (в зависимости от конструкции) под определенным углом от центрального конька (центральный коньк — это самая высокая точка или вершина скатной крыши).

Раньше скатные крыши строились из дерева, но современные методы строительства позволяют строить их из бетона, используя древесину в качестве опалубочной поверхности .

Этот тип крыш широко применяется в местах, где случаются сильные дожди и снегопады.

Крыши типа выглядят привлекательно и прекрасно выглядят, поэтому они также подходят для традиционных и современных домов, где нет финансовых последствий .

Отличие скатной крыши от плоской заключается в том, что наклон плоской крыши составляет менее 10 ° , что обеспечивает адекватный отвод дождевой воды только в регионах с низким и умеренным количеством осадков , тогда как в наклонной крыше , обычно она колеблется в пределах от 45 ° -60 до °.

Также читайте: Вальмовая крыша против двускатной крыши | Что такое двускатная крыша | Что такое вальмовая крыша

Что такое скатная крыша?

Скатная крыша — это крыша, которая наклонена вниз, обычно в две части под углом от центрального гребня , но иногда в одной части, от одного края к другому.

«Угол наклона и » крыши — это ее вертикальный подъем, разделенный на ее горизонтальный пролет, и является мерой ее крутизны.

Виды скатной кровли

В зависимости от уклона, условий окружающей среды, эстетического вида и количества наклонных поверхностей скатная крыша подразделяется на следующие типы

  • Односкатная крыша.
  • Двухскатная крыша.
  • Парная крыша.
  • Пара закрытая крыша.
  • Хомут балки крыши.
  • Наклонная крыша.
  • Прочная крыша.
  • Крыша King Post.

№1. Односкатная крыша:

Это простейшая форма скатной крыши, у которой номер ската равен единице, т.е. Это одинарная наклонная поверхность крыши , часто не прикрепленная к другой поверхности крыши .

Эта крыша типа обычно имеет вид равностороннего треугольника , один из которых соединен с центральным коньком , а другой конец — свесами .Его можно обозначать различными названиями, такими как односкатная крыша , односкатная крыша, односкатная крыша и крыша skillion.

Уклон односкатной крыши — это соотношение между ее высотой (считается от самой нижней точки конька) и ее пролетом (считается горизонтальным расстоянием, которое покрывает крыша).

Односкатные крыши обычно строятся с использованием набора основных стяжек, распорок, основных стропил и угловых прогонов, что позволяет укладывать кровельные покрытия или листы.

Преимущества односкатной крыши
:
  1. Являясь простейшей формой скатной крыши, требуется номинальных материалов с по , чтобы построить эту крышу , поэтому этот тип крыш широко используется для гаражей, складских помещений и навесов .
  2. Чтобы построить крышу этого типа , нужно подготовить небольшой дизайн, поэтому крышу этого типа можно построить очень быстро и не дорого .
  3. Имея наклон более 45 °, он обеспечивает адекватный отвод дождевой воды и снегопада , что делает его подходящим выбором для регионов с сильными дождями.

Также читайте: Разница между односторонней и двусторонней плитой | Что такое плита

№ 2. Двухскатная крыша:

Это наиболее широко используемая скатная крыша , где количество наклонных поверхностей равно двум , то есть есть две наклонные поверхности в направлении , противоположном .Другими словами, это комбинация двух односкатных крыш .

Высота двускатной крыши аналогична , что и высота односкатной крыши , а ее горизонтальный пролет вдвое больше, чем односкатная крыша.

Конструкция двускатной крыши аналогична конструкции четырехугольного треугольника . Материал, используемый для конструкции крыши типа , представляет собой единый набор основных стропил, два набора основных стропил, распорки, угловые прогоны, используемые для размещения кровельных покрытий.

Преимущества двухскатной крыши
  1. Этот тип скатной кровли широко используется в настоящее время для жилых домов . Это очень экономичное решение для кровельной системы и визуально привлекательный .
  2. Имея наклон в диапазоне от 45 ° до 60 °, он обеспечивает эффективный дренаж домов в регионах с сильными дождями и снегопадами .
  3. Проектирование кровли типа Система не требует больших усилий , что можно сделать за очень короткое время .

№ 3. Парная крыша:

Обозначенная как простейшая форма кровельной системы , она похожа на форму двускатной крыши или двускатной крыши , с той лишь разницей, что парная крыша может быть построена с минимальными затратами и может быть построен очень быстро .

Материал , используемый для строительства парной закрытой крыши , по сути, древесина .

Сначала стеновые плиты закрепляются на обеих опорных стенках (в большинстве случаев это Masonry Pillar), а на центральном выступе фиксируется выступ. Один конец основных стропил кладут на конек, а другой конец — на плиты стены.

Листы

(которые обычно представляют собой листы переменного тока, G.I или плитки Mangalore) предусмотрены над угловыми прогонами , которые размещаются над основными стропилами .

Парная крыша обычно подходит в местах, где максимальный пролет ограничен 3.7 метров .

Преимущества парной крыши
  1. Являясь самой простой формой крыши , она может использоваться в гаражах и складских помещениях, а также в жилом доме с низким пролетом между опорами .
  2. Эти крыши очень легкие и их легко построить .
  3. Имея соответствующий уклон , он обеспечивает эффективное водоотводное решение для всех типов жилых домов.

Также читайте: Пошаговое проектирование односторонних и двусторонних перекрытий

№ 4. Пара закрытых крыш:

Этот тип кровли очень похож на кровлю парной крыши , с той лишь разницей, что в этой кровле типа ножки общих стропил соединены горизонтальной стяжкой .

Стяжка, предусмотренная в крыше, проходит от стеновой пластины одной колонны к другой стеновой пластине; другими словами, он покрывает весь горизонтальный пролет верха.

Анкерная балка предотвращает растекание общих стропил и их выход из стен, так как анкерная балка соединяется с опорами общего стропила.

Горизонтальные стяжки прибивают к стропилам, а также к плитам стен. Дерево и сталь (швеллерные секции) — широко используемые материалы для изготовления горизонтальных связей .

Преимущества
Парная закрытая крыша
  1. Самым важным преимуществом, связанным с этим типом крыши, является то, что она обеспечивает дополнительное треугольное пространство в качестве складских помещений, которые можно использовать в качестве чердака , который в большинстве случаев отсутствует в современном дизайне дома .
  2. Этот тип крыши не включает в себя сложные конструкции , которые необходимо сделать; Дизайн не требует усилий и может быть выполнен за короткое время.

№ 5. Воротник-балка на крыше:

Крыша с воротниковой балкой очень похожа на пару закрытой крыши , единственное отличие от состоит в том, что в крыше с воротниковой балкой хомут обеспечивает d вместо горизонтальной связи , которая проходит от одной настенной плиты к другой.

Хомут-стяжка — это горизонтальный элемент конструкции между стропилами, , который поднимается от оснований стропил почти до их середины.

Хомутовые стяжки не должны крепиться более чем на на одну треть или половину подъема крыши , от стены пластины .

Когда свободный пролет крыши увеличивается на или когда прилагаются тяжелые нагрузки, стропила проявляют тенденцию к изгибу.Для предотвращения этого предусмотрены хомуты, которые предотвращают провисание стропила в условиях чрезмерной нагрузки или в больших пролетах.

Этот тип кровли используется там, где ширина пролета составляет 4,4-5 метров, , идеальный пролет 4,8 метра .

Преимущества крыши
с воротниковой балкой
  1. Конструктивно безопасен для длиннопролетных крыш и предотвращает провисание элементов .
  2. В этом типе крыши балка первого этажа может быть поднята почти до крыши , используя неиспользованное пространство крыши.

Также читайте: Требования к хорошему ЦОД | Предотвращение сырости: использование DPC | Методы гидроизоляции

№ 6. Наклонная крыша:

Вальмовая или шатровая крыша — это двускатная крыша , имеющая наклон вместо вертикальных концов. Покровная крыша представляет собой двускатную крышу с двумя скатами с каждой стороны, причем верхний менее крутой, чем нижний.

Преимущества наклонной крыши
  1. Дополнительное пространство.Наклонная крыша создает чердачное пространство, которое домовладельцы могут использовать для хранения или другой деятельности.
  2. Уменьшение образования снега. Наклонная крыша также может эффективно справляться со снегом.
  3. Лучший поток воды. Наклонная крыша может легко и быстро направлять дождь в вашу водосточную систему.
Недостатки наклонной крыши

Хотя и немного, но у использования наклонной крыши есть несколько недостатков, которые упоминаются ниже:

  1. Фундамент крыш может быть очень нагружен при использовании этого типа крыш .Таким образом, этот тип крыш можно использовать только там, где существующий грунт способен выдерживать нагрузки.
  2. Несмотря на привлекательный внешний вид, этот тип крыш стоит очень дорого, это делает его непригодным, где финансовые последствия преобладают .

№ 7. Крыша Purlin:

Прогон — это продольный горизонтальный элемент конструкции в крыше . В традиционном деревянном обрамлении существует три основных типа прогонов: пластина прогона , основная прогон и обычная прогон .

Purlins также появляется в конструкции стального каркаса . Стальные прогоны могут быть окрашены или смазаны для защиты от окружающей среды.

Преимущества Purlin Roof
  1. Наилучшая часть и преимущество использования прогонов заключается в том, что покрытиям для крыши можно придать разные формы и конструкции.
  2. С использованием прогонов , полностью становится вашим выбором, хотите ли вы придать своей крыше плоский вид, конусообразный или скатный вид, а затем использовать прогонную крышу.

Также читайте: Что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы для гидроизоляции

№ 8. King Post:

Центральная стойка — это центральная вертикальная опорная стойка , используемая в архитектурных решениях, проектировании мостов или самолетов . Королевский столб проходит вертикально от перекладины до вершины треугольной фермы.

Крестовина соединяет вершину фермы с ее основанием, поддерживает анкерную балку у основания фермы .Развитие конструкции центральной стойки завершается центральной стойкой , прежде чем она достигает вершины фермы крыши .

Вместо этого центральная стойка удерживается на месте поперечной балкой, вторичной балкой, параллельной поперечной балке. В этой конструкции центральная стойка называется коронной стойкой.

Ферма с королевской стойкой используется для простых стропильных ферм и короткопролетных мостов. Это простейшая форма фермы, поскольку она состоит из наименьшего количества элементов фермы. Ферма состоит из двух стропил, одна горизонтальная балка, служат балочным перекрытием.

Преимущество King Post
  1. King Post Стены возводятся быстро. King Post Стены могут быть дешевле по сравнению с другими подпорными системами, такими как стены из шпунтовых и бетонных шпунтов.
  2. King Post Настенная установка универсальна, и ее можно легко отрегулировать в полевых условиях, чтобы приспособиться к изменениям.

FAQ

Наклонная крыша:

Скатная крыша — это крыша , которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому.«Наклон» крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны. Для получения дополнительной информации см. Плоская крыша .

Скатная крыша

Скатная крыша — это крыша , которая наклонена вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Угол наклона » крыши представляет собой вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

Скатная крыша | Определение скатной крыши | Виды скатной кровли | Односкатная крыша

Скатная крыша

Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом от центрального гребня , но иногда в одной части, от одного края до другого.

Крыша может быть классифицирована как скатная крыша , если наклон крыши больше 10 °.

Но он не должен быть больше 70 °, иначе он будет считаться стеной.

Крыша — это самая верхняя часть здания, построенная в виде каркаса для защиты здания от жары, дождя, снега, ветра и других климатических факторов. Крыша также помогает поддерживать внутреннюю среду дома, сопротивляясь потере тепла.

Существуют различные типы скатных крыш , такие как двускатные крыши , парная ферма крыши, вальмовые крыши , фермы крыши королевской стойки , крыши gambrel , купола крыши и мансардные крыши .

Строительство скатных крыш применяется в цехах, фабриках, кинозалах, аудиториях, хозяйственных постройках, складах, ангарах, в деревнях и в холмистых районах.

Для теплоизоляции также сооружается подвесной потолок с конструкцией скатной крыши .

Подробнее: Крыша Скатная или наклонная конструкция крыши Детали и преимущества s


Виды скатной кровли

В зависимости от условий окружающей среды, уклона, эстетического вида и номеров.скатных поверхностей типы скатных крыш широко классифицируются следующим образом:

1. Односкатная крыша | Односкатная крыша

В этом типе крыши общие стропила используются в качестве верхнего пояса .

Для этих общих стропил в одинарной крыше промежуточная опора не предусмотрена.

Существует четыре типа одинарных крыш, которые будут объяснены ниже.

  • Наклонная крыша
  • Парная крыша
  • Закрытая парная крыша
  • Хомутовая крыша
  • Двухскатная крыша

2.Двухскатная крыша

В этом пролете крыши крыши увеличивается выше 2,4 метра, сечение обычных стропил становится тяжелее, что делает крышу неэкономичной.

Первоначально в одинарной крыше вся нагрузка крыши передается на стены только через конец стропил, что делает секцию громоздкой.

В потолке с прогонами используется промежуточная опора в виде прогонов, так что часть нагрузки передается через эти прогоны.Это снижает чистую нагрузку на опору стропила и позволяет сделать секцию легче.

Мы уже знаем, что нагрузка от крыши может передаваться только прогонами, поскольку крыша переносит только осевую нагрузку.

Двухскатная крыша может быть экономически адаптирована для с пролетом до 4,8 метра.

Преимущества двухскатной крыши

  1. Эти скатные крыши типа широко используются для строительства жилых домов . стал экономичным решением для кровельных систем, а — его внешний вид — действительно хороший.
  2. Двойная скатная крыша имеет уклон от 45 ° до 60 °, и этого достаточно для эффективного дренажа домов в регионах с сильными дождями и снегопадами .
  3. Проектирование данной системы скатной кровли не требует много времени и усилий .

3. Тройная / ферменная крыша

При увеличении пролета первое решение — ввести прогоны или взять опору за перегородки.

Но, если пролет намного больше или если промежуточные опоры невозможны, то вводится ферма.

Ферма — это каркасная конструкция, несущая элемент конька и обеспечивающая поддержку прогонов. При строительстве крыш можно использовать различные материалы для стропильных досок, стали и т. Д.

Деревянная ферма s поддерживает пролет длиной 3 метра.

Подробнее: Деталь двускатной крыши — типы, компоненты, плюсы и минусы s


4.Откидная крыша Наклон к крыше

Другие названия: Односкатная крыша или крыша прохода или крыша веранды

Скатная крыша — это простейшая форма скатной крыши f, в которой уклон предусмотрен только с одной стороны.

В этом типе крыши наклон, необходимый для скатной крыши , обеспечивается самой стеной.

Одна из стен, на которую должна опираться крыша, возвышается над другой стеной.Это дает высоту или наклон.

Поверх этих двух неравных стен укладывают рубероид, чтобы получить односкатную крышу .

Удобство использования: навесы, надворные постройки, веранда при основных постройках

Он может поддерживать только пролет длиной 2,4 метра , поскольку он поддерживает только на одной стороне .


5. Парная ферма крыши Парная ферма крыши

Это усовершенствованная односкатная крыша . Здесь обе стены, на которые должна опираться крыша, находятся на одном уровне.

Затем кровли устанавливают с наклоном вверх друг к другу.

В середине они пересекаются горизонтальной балкой, называемой гребнем.

Этот тип скатной кровли предусматривает пролет до 3,6 метра .


6. Закрытая парная крыша

По конструкции он похож на парную крышу , за исключением того, что он имеет анкерную балку, соединяющую опоры двух общих стропил возле опорной стены.

Он называется закрытая парная крыша , поскольку стяжная балка закрывает парную конструкцию крыши.

Наличие анкерной балки предотвращает распространение общих стропил наружу. Он также предотвращает опрокидывание стен , на которых опирается кровельная система .

Его можно использовать для посуды размером около 4,2 метра или меньше.


7. Хомут на крыше Хомут для стяжки крыши

Это модифицированная форма закрытой кровли.

В крышке с воротником , балка, которая предусмотрена на опоре общих стропил в сдвоенной ферме крыши, поднята выше и известна как балка с воротником .

Наличие хомутной балки позволяет кровельной системе экономно использовать пространство . По мере того, как балка поднимается, высота комнаты увеличивается.

Его можно использовать для пролета около 4,8 метра.


8. Простая ферма крыши

Простая ферма крыши может быть адаптирована для Пролетом 6-9 м .

Подробнее: 11 видов облицовки стен: доступная альтернатива боли t


9.Крыша King Post Ферма крыши King Post

В этой ферме крыши введена центральная стойка, которая соединяет точку конька с основной связью . Центральная стойка известна как центральная стойка .

Две общие стропила , простирающиеся от конька до карниза, называются основными (главными) стропилами.

Центральная стойка поддерживает гребень и удерживает вместе оба основных стропила на гребне или вершине на вершине.

Он также поддерживает основную стяжку , а предотвращает ее провисание.

Поскольку эта ферма предназначена для более длинных пролетов на , существует вероятность того, что основное стропило может прогнуться от середины. Чтобы предотвратить это, предусмотрены наклонные элементы, называемые распорками.

Распорки соединяют середину основного стропила с серединой основной стропы. Здесь он образует соединение с королевской стойкой и другой стойкой.

В большинстве случаев ферма крыши с цоколем изготавливается из дерева, также можно использовать комбинацию дерева и стали .

Юзабилити: Сараи, веранда, гараж, домики и др.

Кровельная ферма может быть экономически адаптирована для пролета длиной 5-8 метров.


Ферма крыши Queen Post

10. Крыша со стойкой королевы

Это модифицированная форма фермы крыши с поворотной стойкой.При увеличении пролета балка стяжки будет прогибаться.

Вместо одной стойки в центре, ферма на ферме имеет два вертикальных элемента , выровненных горизонтально по пролету.

Эти две вертикальные стойки называются стойками королевы. Столбы ферзя размещены на расстоянии одной трети от опоры.

Горизонтальный элемент, называемый натяжной балкой , соединяет два верхних конца опорных стоек, а также удерживает их на месте.

Натяжной порог , соединяющий нижнюю часть стоек , , также накладывается на основную стяжку. Этот натяжной подоконник предотвращает приближение ножек стойки королевы .

Внутренний квадрат, образованный опорными стойками и натяжной балкой , может быть скреплен по диагонали для придания жесткости ферме.

Purlins предусмотрены на стойках цоколя , так что они помогают в передаче нагрузки. Это делает ферму крыши с королевской стойкой легче, чем ферму крыши с королевской стойкой.

Может быть принят на пролет 8-12 метров.


11. Комбинация фермы крыши King Post и Queen Post Комбинация фермы крыши King Post и Queen Post

Ферма крыши на стойке фермы не может быть предоставлена ​​для пролетов , превышающих 12 метров . Чтобы укрепить его структуру, и ферма королевской стойки, и ферма стойки королевы объединяются в для получения этой фермы.

Вертикальные вертикальные элементы с каждой стороны предусмотрены для фермы этого типа, которая называется столб принцессы.

Может быть адаптирован для пролета до 18 метров.


12. Как крыша Как кровельная ферма

Как мост был впервые спроектирован Уильямом Хоу (William Howe long ) еще в 1840 году. Он был американским архитектором .

Его дизайн напоминает M-образную форму , в которой вертикальный pos t также установлен в его центре. Общая идея этой стропильной фермы получена из комбинации фермы крыши со штырем цапфы и фермы со штырем цоколя, в которой устранены стойки цоколя и растягивающие балки.

Диагональные элементы наклонены наружу от центра (напротив фермы крыши Pratt) . Следовательно, вертикальные элементы испытывают растяжение в случае , как скреплять , в то время как диагональные элементы находятся в состоянии сжатия.

Изготовлен из стали и дерева. Эта комбинация придает ферме элегантность. Ферма целиком изготовлена ​​из древесины , за исключением элементов c , несущих напряжение .Натяжные элементы изготовлены из стали.

Это был , использованный для стальных мостов . Но иногда используют даже в домах.

Может пролетать от 6 до 30 метров.


13. Двойная крыша Ферма двойной крыши

Если на обеих сторонах фермы предусмотрена дополнительная пара вертикальных и диагональных элементов, ферма называется кровельной фермой Double How.

Его можно использовать для различных конструкций , так как он может быть адаптирован для пролета длиной 18 метров с экономической точки зрения.

Подробнее: Солнечная энергия дома | Самостоятельно приведите свой дом в действие


14. Fink Roof Ферма крыши Fink

Центральная стойка соединяет нижнюю основную стяжку с коньком. По обе стороны от этой центральной стойки стойки расположены в виде двойной V-образной формы .

Поскольку элементы наклоняются вниз от центра, размер V значительно уменьшается при удалении от центра фермы.

Ферма крыши Fink опирается на на диагональные элементы и эффективно передает нагрузку на опору.

Удобство использования: Дом, пешеходный мост.

Это может быть экономично адаптировано для пролетов 6-9 метров.


15. Двойная крыша Fink Двойная ферма для крыши Fink

Это модифицированная форма фермы крыши Fink. Вместо двойной V, стойки напоминают двойной W-образной формы в двойной ферме крыши fink.

Тот же узор для фермы крыши Fink повторяется с обеих сторон.Однако центральная стойка заменена в этой ферме.

Таким образом, стойки расположены по схеме, напоминающей «W».

Эта крыша может быть экономически приспособлена для пролетов до 16 метров.


16. Крыша вентилятора Ферма крыши вентилятора

Это также стальная ферма простой конструкции.

Это модифицированная форма фермы крыши Fink , в которой элементы стойки веером выступают из соединений, предусмотренных на нижнем элементе фермы.Для большей устойчивости предусмотрены даже вертикальные элементы.

Верхние пояса разделены на элементы небольшой длины, чтобы над ними можно было поддерживать больше прогонов.

Крышную ферму с вентилятором можно использовать для пролета 10-15 метров.


17. Крыша с приподнятым поясом Ферма крыши с приподнятым поясом

В этой ферме нижний элемент натяжения немного приподнят, и в этом элементе также сформирована вершина. Таким образом, основная стяжка в ферме с приподнятым поясом состоит из двух элементов, а не из одного элемента.

Ферма с приподнятой поясной крышей может использоваться для пролета от 4 до 6 метров.


18. Крыша с повышенным каблуком Ферма крыши с приподнятым каблуком

Он в основном построен из дерева; тем не менее, требуются некоторые дополнительные материалы для поддержки конструкции фермы.

Конструкция фермы с приподнятым каблуком проста и не представляет особой сложности, поскольку это ферма обычного типа л.

Изоляционные свойства этой фермы достаточно хорошие, поэтому она является энергоэффективной на . Более того, когда стяжка приподнята, вентиляция чердака значительно улучшается.

Он даже создает пароизоляцию, которая решает проблему плесени и конденсата .

Но стоимость строительства сравнительно выше.

Подробнее: Что такое площадь участка, застроенная площадь и ковровое покрытие a


19. Ножницы для крыши

Плывущие вверх элементы верхнего пояса встречаются на гребне.

В кровельной ферме с ножничными ножницами даже нижние элементы пояса наклонены. Даже нижние пояса имеют наклон вверх и сходятся точно под гребнем. И эта точка соединяется с гребнем вертикальной стойкой.

Это делает ферму похожей на открытую ножничную ферму и, следовательно, она названа фермой ножниц.

Кроме того, на каждой стороне фермы предусмотрены горизонтальный и вертикальный элемент.

В стропильной ферме балки или несущие стены не требуются при ее строительстве.

Но, в то же время, он занимает слишком много места, а значит, изоляция невозможна. Этот увеличивает потребление энергии и снижает эффективность.

Однако, поскольку сводчатый потолок, в этой ферме получается просторный чердак.

Удобство использования: Ножничные фермы чаще всего устанавливаются в Соборах.

Его можно экономично развернуть на расстояние более 15 метров.


20. Pratt Roof Кровельная ферма Pratt

Ферма крыши Pratt появилась в году в 1844 году. .Впервые его представили Томас и Калеб Пратт.

Это одна из широко используемых стальных ферм , так как экономична.

Вертикальные элементы этой фермы сопротивляются растяжению, в то время как диагональные элементы сопротивляются сжатию.

Диагональные элементы наклонены вниз к центру в ферме Pratt, как раз противоположно тому, как в случае , как в ферме.

стоит дороже, чем кровельная ферма fink.

Ферма крыши Pratt может использоваться для пролетов от 6 до 10 метров.


21. Крыша с северным светом Ферма крыши North Light

Он имеет большой, более широкий набор решетчатых балок, в который также входят фермы, поддерживаемые под прямым углом. Именно эта характеристика удешевляет его конструкцию .

Это одна из старейших ферм на рынке, которая отличается прочностью и универсальностью.

Он даже помогает в обеспечении вентиляции, так как его конструкция позволяет свету проникать в комнату, если смотреть на север. Отсюда его название — ферма северного света.

Более короткая вертикальная сторона фермы северного света часто остеклена, так что эта часть обращена на север, и отражает большое количество света внутри конструкции.

Удобство использования: Гостиные, производственные здания, мастерские и другие большие помещения.

Ферма крыши North Light может быть адаптирована для пролета от 20 до 30 метров.


22. Типы шатровых балок крыши Ферма крыши вальмовой балки

Верхняя заостренная вершина превращается в плоскую вершину в ферме набедренной балки .

Уплощение вершины позволяет ферме вальмовой балки выдерживать большие нагрузки. Это также придает устойчивость стропильной ферме.

Конструктивная конструкция заимствована из фермы крыши, точнее , двойной фермы крыши . Стропила верхнего пояса сплющивают между первыми вертикальными стержнями от центра.

Применяется в местах, где часты сильные ветры и ураганы, поскольку ферма оказывает им большое сопротивление.

Ферма крыши вальмовой балки может эффективно пролетать на 5-8 метров.


23. Шаг вниз от бедра Понижающая набедренная ферма

Это вариант вальмовой фермы, дизайн которой вдохновлен крышей с двойной фермой . Кроме того, это наиболее универсальный тип из всех набедренных ферм .

Уклон вальмовой фермы с уклоном остается таким же, как у стандартной кровельной фермы. Но верхушка уплощена.

Стропильная ферма вальмовой крыши может эффективно перекрывать примерно 10 метров.


24. Крыша с носовой тесьмой Носовая ферма крыши

Также известна как ферма крыши Belfast.

Верхний элемент имеет форму дуги без вершины, т.е. в качестве верхнего пояса используется закругленный верхний пояс.

Пояс выходит из верхнего конца с уклоном вниз. Затем следующий аккорд начинается там, где заканчивается предыдущий, но теперь он идет вверх. Это повторяется на протяжении всего раздела.

Стропильная ферма на перекладине крыши пользовалась большой популярностью в 1900-х годах.

Носовая ферма крыши может использоваться для пролета около 20-30 метров.


25. Альтернативная крыша с носовой тесьмой Альтернативная конструкция крыши с перекладиной

Это модифицированная форма тетивы .

Здесь те же пояса, что и в стропильной ферме на тетиве, повторяются в обратном порядке, как показано на рисунке. Также предусмотрены вертикальные пояса.

Альтернативная стропильная ферма может использоваться для пролета около 20-30 метров.


26. Четырехугольная крыша Ферма четырехугольной крыши

Ферма четырехугольной крыши похожа на двухстропильную стропилину. Центральная Т-образная стяжка удерживает эти два стропила на месте.Соответствующие элементы верхней и нижней пояса проходят параллельно друг другу.

Вертикальные пояса проходят параллельно друг другу, на них действует сила сжатия. Чтобы противостоять силе натяжения, между вертикальными параллельными поясами предусмотрены диагональные элементы.

Юзабилити: Ж / д сараи, зрительный зал и т. Д.

Может выдерживать большой пролет.


27. Козырная крыша Ферма крыши Gambrel

Его дизайнерская идея заимствована из конструкции ферм односкатных и мансардных крыш.

Две плоскости наклонены вниз от общей точки — верхнего гребня.

Как и в случае фермы мансардной крыши, одна из плоскостей имеет меньший уклон, чем другая. Это дает значительное пространство на чердаке. Это чердак настолько велик, что можно предусмотреть даже спальню!

Стоимость конструкции этой двускатной крыши тоже ниже . И это также один из факторов его широкого использования.

Тем не менее, не настолько прочен, что достаточно, чтобы противостоять сильному ветру или сильным снегопадам. Следовательно, этого следует избегать в районах, подверженных сильным ветровым течениям или большому количеству снегопадов.

Юзабилити: Сараи. Она вполне подходит для сараев, что даже называется крышей сарая. Его даже используют в жилищном строительстве.

Ферма крыши Gambrel может иметь пролет на расстояние более 30 метров.


28. Перевернутая крыша Ферма перевернутой крыши

Ферма перевернутой крыши по своей конструкции представляет собой ферму как перевернутую.

Эта ферма пропускает внутрь помещения дополнительный естественный свет ().

Эта ферма также дает сводчатый потолок v .

Ферма перевернутой крыши s может быть предусмотрена для пролета до 12 метров.

Двойная перевернутая ферма крыши : Две перевернутые фермы соединяются сверху.

Четыре опоры поддерживают эту ферму, и на внутреннем потолке в центральной части комнаты образуется крутой угол.

Пролет увеличен до 24 метров.


29. Крыша с параллельными поясами

Как видно из названия, ферма имеет горизонтальные и вертикальные пояса, параллельные друг другу. Кроме того, одинаковая высота верхнего и нижнего аккордов.

Кровельная ферма с параллельным поясом

Типичной характеристикой кровельной фермы с параллельным поясом является то, что она создает пароизоляцию. А поскольку пар не проникает внутрь дома, проблемы конденсации и плесени решаются.

Эта ферма может быть построена по модели с низким бюджетом , так же как она может быть сделана из дерева . В их конструкции не требуется ни балки, ни несущей стены.

Но, он не поддерживает больший пролет , поскольку эта ферма сделана из дерева.

Однако, если требуется больше устойчивости, эта ферма скрепляется стальными элементами, что также увеличивает ее стоимость.

Четырехугольные фермы скатной крыши можно использовать для пролета около 30-60 метров.


30. Двойная консольная крыша Двойная консольная ферма крыши

В двойной консольной кровельной ферме предусмотрены две горизонтальные балки, выходящие за пределы опор с обеих сторон.

Имеет консольных частей с обеих сторон. Ферма выходит за пределы подшипника с обеих сторон.

Эта ферма увеличивает общую высоту конструкции .

Помимо этого, двойная консольная ферма также придает конструкции эстетическую ценность .

Удобство использования: Высотные постройки, также можно использовать для создания крыльца без введения столбов


31. Мансардная крыша Ферма мансардной крыши

Ферма названа в честь французского архитектора Франсуа Мансара. Для выполнения муниципальных законов он разработал дизайн этой фермы.

Здесь также может быть предусмотрено помещение среднего уровня. Это приводит к экономии места в комнате.

Мансардная ферма находится между фермой и фермой стойки королевы. Он построен путем принятия структурного дизайна из фермы столба королевы и фермы столба королевы.

Нижняя часть этой двухэтажной фермы напоминает ферму королевской почты, а верхняя часть напоминает ферму королевской почты.

В мансардной ферме два шага — верхний угол фермы королевской стойки составляет 30-40 °, а нижний шаг фермы стойки составляет 60-70 °.

На эту крышу с плоской крышей можно установить слуховые окна

для облегчения освещения и вентиляции.

Эта кровельная ферма уже устарела. Из-за своего странного и уродливого вида ферма устарела. Кроме того, введение стальной фермы препятствовало ее использованию.


32. Усеченная крыша Усеченная ферма крыши

По конструкции аналогичен ферме мансардной крыши . Но верх фермы имеет ровную поверхность и пологий боковой наклон.

Эта кровельная ферма предоставляется, когда на крыше должно быть установлено мм крыши.

Ферма усеченной крыши может быть использована на пролет до 30 метров.


33. Решетчатая крыша Ферма решетчатой ​​крыши

Его конструкция напоминает лук . Верхний шнур состоит из деревянных секций и изогнут.

Его можно эффективно использовать для больших пролетов до 30 метров , но необходимо обеспечить легкое отверждение кровли.


34. Композитная крыша

В композитной ферме используется сочетание дерева и стали.

Здесь используется высокий предел текучести стали, и вместо растягивающих элементов используются стальные элементы.

При соединении деревянных профилей со стальными требуется специальная фурнитура.

Подробнее: Упругие полы и их типы с преимуществами s


Типы ферм скатных крыш, их характеристики и длина пролета

Старший № Типы фермы скатной крыши Характеристики пролет
1 Наклонная крыша / Крыша веранды => Самая простая форма скатной кровли.
=> Поддерживается на стенах, одна выше другой.
=> Навесы, флигели, веранды, примыкающие к основным постройкам.
До 2,4 м
2 Пара видов скатных крыш => Обе стены на одном уровне.
=> Общие стропила предусмотрены с уклоном
вверх от опоры
До 3,6 м
3 Закрыть парную крышу => Конструкция похожа на пару крыш, за исключением того, что стяжка
предусмотрена рядом с опорой.
=> Эта стяжка предотвращает разведение стропил.
До 4,2 м
4 Хомут-стяжка Виды скатной крыши => Измененная форма закрытой парной фермы крыши.
=> Анкерная балка устанавливается между стропилами на более высоком уровне
от опор.
=> Этот подъем воротниковой балки оставляет больше места в комнате.
До 4,8 м
5 Простая ферма => Центрального поста нет.
=> Распорки расположены по диагонали.
6-9 мес
6 Ферма крыши King post => Расположенный в центре Пост короля соединяет гребень с главной связью.
=> Два общих стропила, идущих вниз от гребня
, называются основными стропилами.
=> Наклонные стержни — распорки, идущие от стыка центральной стойки
с главной связью, предотвращают изгиб этих основных стропил
.
=> Сараи, веранда, гараж, домики и т. Д.
5-8 мес
7 Ферма крыши с балками => Измененная форма фермы крыши с шкворнем.
=> Две стойки ферзя предусмотрены на расстоянии одной трети от опоры.
=> На верхнем конце опорных стоек имеется красящий луч
, а в нижней части — красящий подоконник.
=> Purlins предоставляются над стойками маток.
8-12 мес
8 Комбинация кровельной фермы со стойками королевы и королевы => Верхняя часть напоминает ферму крыши с шкворнем, а
нижняя часть похожа на ферму крыши с шкворнем.
=> Предоставленный вертикальный элемент называется столб принцессы.
18 месяцев
9 Как ферма крыши => Создан американским архитектором Уильямом Хоу в 1840 году.
=> Дизайн напоминает М-образную форму с вертикальной стойкой по центру
, а стойки цапфы, натяжная балка и натяжные пороги устранены.
из комбинации фермы крыши со стойками королевы и королевы.
=> Вертикальные элементы воспринимают растяжение, а наклонные —
сжатие.
=> Мосты стальные, дома.
6-30 м
10 Ферма двойной крыши => Для увеличения пролета
предусмотрена дополнительная пара диагональных и вертикальных элементов.
=> Используется в различных конструкциях
18 месяцев
11 Ферма крыши Fink => Предусмотрена центральная стойка, соединяющая основную стяжку с коньком.
=> Элементы подкосов наклонены вниз от центра в форме буквы V Дом, пешеходный мост
6-9 мес
12 Ферма крыши двойная fink => Измененная форма фермы крыши fink Но элементы стойки
расположены в W-образной форме, поскольку центральная стойка удалена.
16 месяцев
13 Ферма крыши вентилятора => Имеет простой дизайн.
=> Изготовлен из стали.
=> Измененная форма фермы крыши fink.
=> Элементы стойки весят наружу от стыка в основной стяжке.
=> Верхние пояса разделены на более мелкие для поддержки большего количества изнаночных.
10-15 месяцев
14 Ферма кровли с приподнятым поясом => Нижняя основная стяжка немного приподнята за счет образования вершины
с помощью двух элементов.Оба элемента основной стропильной балки
параллельны соответствующим элементам основной стропильной балки
.
4-6 месяцев
15 Ферма крыши с повышенным каблуком => Ферма обычного типа.
=> Конструкция проста.
=> Изоляционные свойства неплохие.
=> Вентиляция чердака также улучшается по мере подъема галстука.
=> Образование пароизоляции предотвращает конденсацию и проблемы с плесенью
Более высокая стоимость строительства
16 Ножницы фермы крыши => Нижняя основная стяжка немного приподнята за счет образования вершины
с помощью двух элементов.
=> Оба элемента основной стропы параллельны
соответствующим элементам основного стропила.
=> Вершины элементов верхнего и нижнего пояса
соединены вертикальной стойкой.
=> Горизонтальные и вертикальные элементы предусмотрены с обеих сторон.
=> Балки и несущие стены не требуются.
=> Сводчатый потолок образует просторный чердак. Используется в соборах.
15 месяцев
17 Ферма крыши Pratt => Представлен Томасом и Калебом в 1844 году.
=> Широко используемая ферма Вертикальные элементы сопротивляются растяжению, а
диагональные элементы сопротивляются сжатию.
=> Дороже, чем ферма крыши fink
6-10 месяцев
18 Ферма крыши северного фонаря => Предоставляется более крупный и широкий набор решетчатых балок.
=> Один из старейших типов ферм.
=> Надежный и универсальный.
=> Улучшена вентиляция, поскольку свет может падать
в комнату Более короткая вертикальная сторона часто застеклена для
повышенного отражения.
=> Гостиные, производственные здания, мастерские и
другие большие помещения
20-30 м
19 Ферма крыши вальмовой балки => Верхняя заостренная вершина уплощена.
=> Это выравнивание позволяет ферме выдерживать большую нагрузку.
=> В местах, где часты сильные ветры и ураганы.
5-8 мес
20 Ферма пониженной вальмы => Вариант вальмовой фермы, дизайн которой вдохновлен
двойной фермой крыши.
=> аналогично стандартным фермам крыши.
=> Вершина сплющена.
10 месяцев
21 Стропильная ферма на перекладине => Ферма крыши Белфаст — другое его название.
=> Закругленный верхний пояс используется в виде арки.
=> Эта ферма была довольно популярна в 1900-х годах.
20-30 м
22 Альтернативная стропильная ферма => Измененная форма стропильной фермы. 20-30 м
23 Ферма четырехугольной крыши => Центральная стяжка удерживает два стропила на месте.
=> Вертикальные пояса несут силу сжатия.
=> Диагональные элементы воспринимают силу сжатия.
=> Ж / д сараи, зрительный зал и т. Д.
Большой пролет
24 Ферма крыши Gambrel => Дизайн вдохновлен фермами двускатной и мансардной крыши.
=> Высота звука уменьшается при движении вверх в верхних
аккордах Стоимость конструкции ниже.
=> Эта ферма не может противостоять сильному ветру или сильному снегопаду.
=> В амбарах обычно используется ферма двускатной крыши.
30 месяцев
25 Ферма перевернутая => По своей структуре она похожа на перевернутую ферму.
=> Создан сводчатый потолок.
=> Во внутреннее пространство также добавлено естественное освещение.
12 месяцев
26 Кровельная ферма с параллельными поясами => Горизонтальные и вертикальные пояса проходят параллельно.
=> Пароизоляция создана.
=> Решены проблемы с конденсатом и плесенью. Малобюджетные фермы.
=> Стальные распорки для повышения устойчивости
27 Ферма двойной консольной крыши => Ферма выходит за пределы подшипника с обеих сторон.
=> Увеличена общая высота конструкции.
=> Повышена эстетическая ценность здания.
=> Крыльцо сформировано из-за отсутствия столбов Высотные дома
28 Ферма мансардной крыши => Французская ферма, в которой комната может быть представлена ​​на промежуточном уровне
.
=> Его структура представляет собой комбинацию центральной стойки и фермы
стойки крыши Верхний уклон сохраняется 30-40 ° Нижний угол наклона
сохраняется 60-70 ° Служебные окна также могут быть предусмотрены для облегчения освещения
устарело
29 Усеченная ферма крыши => Конструкция напоминает ферму мансардной крыши.
=> Можно предусмотреть помещение над крышей.
=> Верхний элемент пояса имеет пологий уклон.
30 месяцев
30 Ферма решетчатой ​​крыши => Структура напоминает лук.
=> Деревянные элементы верхнего пояса изогнуты.
=> Необходимо обеспечить легкое отверждение кровли
30 месяцев
31 Ферма для композитной крыши => Используется комбинация стали и дерева.
=> Сталь предназначена для выдерживания напряжения, так как она имеет высокий предел текучести.
=> На стыке деревянных и стальных профилей предусмотрена специальная фурнитура.

Заключение:

Крыша скатного типа с уклоном более 10 ° используется для различных целей, таких как жилые дома, промышленные здания, навесы, гаражи, склады и другие сооружения.

Чтобы преодолеть проблему устойчивости, возникающую при увеличении пролета, строятся различные типы ферм, в которых изменено расположение диагональных и вертикальных элементов.

Помимо этого, экономия также является решающим фактором при выборе типа фермы.

Наклон к крыше, сдвоенная крыша, ферма крыши столба королевы, ферма крыши столба фермы, как ферма крыши, ферма крыши fink, ферма крыши вентилятора, ферма крыши ножниц и ферма крыши северного света являются наиболее часто используемыми фермами крыши.


Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом от центрального гребня , но иногда в одной части, от одного края до другого.Крыша может быть классифицирована как скатная крыша , если наклон крыши больше 10 °. Но он не должен быть больше 70 °, иначе он будет считаться стеной.

Скатная крыша — это крыша, имеющая скатов вниз , обычно в две половины под углом от центрального гребня , но иногда в одной части, от одного края до другого. Крыша может быть классифицирована как скатная крыша , если уклон крыши больше 10 °

Какие бывают типы скатной крыши?

Существуют различные типы скатных крыш , такие как двускатные крыши , парные кровельные фермы, вальмовые крыши , фермы крыши , крыши gambrel , крыши купола и мансардные крыши .

Вам также может понравиться:

Скатная крыша: типы, преимущества и недостатки

Скатная крыша — это крыша, которая спускается вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. Наклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее устойчивости.

 Когда самая верхняя поверхность крыши наклонная, это называется скатной крышей или наклонной крышей, что больше подходит для мест, где есть сильные дожди или снегопады.

Эту крышу можно надлежащим образом использовать для зданий ограниченной ширины и простых размеров, для которых можно надлежащим образом покрыть крышу.

Здесь мы узнаем о скатной крыше, типах скатной кровли, преимуществах и недостатках скатной кровли.

Введение в скатную крышу:

Скатная крыша не подходит для зданий с неправильным планом с более длинными пролетами и скатными крышами, которые имеют несколько компонентов, таких как впадины, желоба и неровности.

В этом типе крыша наклонена на уровне высоты стены с одной стороны и нижней высоты с другой стороны.

Стеновая плита из дерева опирается на каменный или стальной выступ, уклон крыши обычно составляет 30 градусов.

Обычные стропила кладут на деревянную стеновую плиту, ее верхний конец нормируют, затем поднимают обычную древесину, затем устанавливают на деревянную контрольную точку на ее нижнем конце.

Типы скатных крыш:

1. Парная крыша:

В этой парной крыше используется пара или крыша для создания уклонов с обеих сторон крыши.

Гребень общий для обоих последних, один конец каждой пары размещен на гребне, а другой конец имеет выемку для деревянных стеновых плит, которые лежат на верхней части каменной стены.

Уровень плиты стены парной крыши ограничен значением 3,6 из-за ее тенденции к растяжению и влиянию на стену, поддерживающую стеновые плиты.

2. Крыша с парным закрытием:

Конструкция закрытой парой кровли похожа на парную крышу, но разница в том, что концы пары общих стропил прикреплены к анкерной балке.

Назначение анкерного бруса состоит в том, чтобы не допустить разлета трех пар общих офисов и воздействия на стену.

Соединение половин типа «ласточкин хвост» используется для соединения поперечной балки и нижнего конца туристических стропил; Для каждой пары стропил предусмотрена анкерная балка, наиболее подходящая на срок до 4.2 метра.

При высокой нагрузке или большом пролете обычные стропила могут прогнуться или расслабиться посередине, тогда для предотвращения провисания предусмотрен центральный вертикальный стержень.

3. Крыша с воротниковой балкой:

Скатная крыша с воротником также называется крышей с воротником.

В случае двускатной крыши на длительное время или при перегрузке стропила могут прогибаться или прогибаться.

Этого можно избежать, установив анкерную балку на расстоянии от 1/3 до 1/2 вертикальной высоты от стеновой плиты по направлению к коньку. Эта заполненная анкерная балка по направлению к стороне конька называется воротниковой балкой или воротниковой стяжкой.

Крыша с закрытой чашей и крыша с воротниковой балкой одинаковы, в случае закрытой крыши анкерная балка устанавливается на одном уровне на стеновой плите, но в случае с воротниковой балкой крыша выше.

Этот тип кровли более прочен, наиболее подходит для высоты до 5 метров, потому что опорная балка поднимается над уровнем стеновой плиты, а высота помещения увеличивается.

4. Корень воротника и ножниц:

В крыше воротника и ножницы две балки воротника снабжены стеновой пластиной в виде ножниц, две балки воротника пересекаются друг с другом и поддерживаются парой последующих или разных рейков.

5. Двустворчатая крыша или более поздняя и обрешеточная крыша:

Эта двухскатная крыша также называется стропильной и обрешетной крышей, она состоит из двух основных компонентов, таких как стропила и прогоны.

Пафос поддерживаются промежуточно, чтобы уменьшить его задний размер, что делает конструкцию крыши более экономичной.

Применение двух или более затяжек для крыш большего размера может быть обеспечено с каждой последующей опорой с обеспечением воротниковых балок и прогонов, а другое с предоставлением подвесных стяжек и анкерных балок.

6. Трехслойная крыша или ферменная крыша:

Трехэлементная крыша считает, что крыши или стропильные крыши более подходят, если пролет крыши превышает 5 м.

Когда этот пролет длинный, нет промежуточных стен из каменной кладки для поддержки прогонов, древесина для стропильных ферм создается на расстоянии, обычно ограниченном 3 метрами.

Этот тип крыши состоит из трех основных компонентов, за которыми следуют прогоны и рама или ферма.

Преимущества скатной крыши:

Ниже перечислены преимущества скатной крыши:

Безопасность против экологических опасностей:

Она имеет форму треугольника, они устойчивы и намного эффективнее при работе с чрезмерным климатом, включая проливные дожди и снегопады.

Конструкция крыши помогает направлять воду вдали от дома, что снижает вероятность заболачивания.

Тепловая эффективность:

Естественная вентиляция под самым верхним слоем крыши значительно улучшает тепловую эффективность здания.

Обеспечивает оптимальный комфорт в помещении как зимой, так и летом.

Экономия энергии:

На ограждающую конструкцию здания приходится около 25–35% потерь энергии внутри здания.

Скатная крыша сконструирована таким образом, чтобы обеспечить естественную вентиляцию между внешним слоем и конструкцией, позволяющей экономить электроэнергию.

Экологичность:

Некоторые кровельные плитки имеют сертификаты экологичности для объединения солнечных панелей в конструкции скатных крыш.

Более длительный срок службы:

Плоские крыши требуют постоянного обслуживания дренажных систем во избежание протекания.

Скатная крыша дороже, но дешевле и реже ремонтируются.

Крыша покрыта высококачественным натуральным сланцем, срок службы более 100 лет, не требует ухода.

А если вы хотите, чтобы она прослужила долго и красиво смотрелась, используйте кровельную черепицу в качестве финишного слоя.

Повторное использование дождевой воды:

Скатные крыши упрощают повторное использование дождевой воды, чем плоские крыши, внешнюю дренажную систему легко модифицировать и обслуживать.

Универсальность:

Скатная крыша может быть преобразована в достаточное дополнительное жилое пространство внутри дома.

Недостатки скатной крыши:

Ниже перечислены недостатки скатной кровли:

  • Скатные крыши создают большую нагрузку на фундамент здания и требуют большей глубины основания, заменяя плоскую крышу скатной крышей. кровли не всегда возможны на существующей конструкции.
  • Это невозможно для многоуровневых зданий или зданий со сложной планировкой.
  • Архитектура невозможно сделать с крышей.
  • Дороже в установке и обслуживании.
 Также прочтите: Типы ферм, типы стен и типы конструкций

Заключение:

Скатная крыша — это конструкция крыши, в которой крыша изогнута с одной стороны дома, также известная как односкатная крыша. .

Стропила часто прикрепляются к стене по отдельности или даже опираются на стеновую плиту внутри стены.

10 типов крыш, о которых вы не знали

Кровля

10.05.2019

Делиться

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии. Хороший внешний вид действительно важен, но не менее важны практичность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАТЬ ОБ ОСНОВНЫХ ВИДАХ КРЫШ

Выбрать форму крыши сложнее, чем кажется.Есть много разных типов крыш, и все они обладают уникальными свойствами.

  1. Двускатная крыша

    Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.

    Двускатная крыша — очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.

  2. бедра

    Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны.Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.

  3. Голландский

    Голландская крыша — это в основном шатровая крыша с небольшими двускатными крышами на обоих концах. Результат — более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

  4. Мансардная крыша

    Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу. На самом деле мансардная крыша имеет два ската внутри по одному с каждой стороны.Нижняя часть ската крыши более крутая, так что скат крыши почти не начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.

  5. Плоская крыша

    Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы учесть сточные воды.

  6. Односкатная крыша

    Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.

  7. Крыша-бабочка

    Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж — проблема.

  8. Gambrel крыша

    Ее также называют крышей сарая, потому что она широко использовалась в сараях. Обеспечивает дополнительную высоту на чердаке.

  9. Мансардная крыша

    Слуховое окно — это скорее дополнение к существующей крыше. Это окно и крыша (в том числе остроконечная, шатровая, плоская), выступающие из существующего ската крыши.Функциональное мансардное окно создает полезное пространство за пределами крыши, добавляя естественного света и пространства над головой.

  10. M в форме

    М-образная крыша — это, по сути, двускатная крыша с двумя наклонными сторонами, которые пересекаются посередине с соответствующими наклонами с каждой стороны.

Спорим, вы не знали, что существует так много типов крыш. Но что наиболее важно, это материал, который вы выберете … Натуральная шиферная крыша — всегда беспроигрышный вариант, поскольку она улучшит внешний вид вашего дома за счет невероятных технических и эстетических свойств.

Хотите узнать больше о стилях крыш? Тогда не пропустите эти 10 лучших современных домов с скатными крышами!

Что означает уклон крыши? | DCI Products

Один из наиболее часто используемых терминов в кровле. Так что это значит?
Наклон крыши (или уклон) показывает, на сколько дюймов поднимается крыша на каждые 12 дюймов в глубину.

Примером уклона крыши может быть «уклон 6/12», что означает, что крыша поднимается на 6 дюймов на каждые 12 дюймов внутрь к пику (или коньку).

Существует два предлагаемых способа измерения уклона крыши .
Первый — от вершины крыши. Просто отметьте уровень на 12 ″. Удерживая уровень сбалансированным, измерьте расстояние от уровня до поверхности крыши. Если на крыше много слоев черепицы, ваши измерения могут быть неточными при использовании этого метода

Второй измеряется от низа стропил. Измерение уклона все еще продолжается, но вы можете измерить уклон крыши в трех разных местах, используя этот предпочтительный метод.Нижняя сторона стропила на свесе в нижней части крыши, нижняя сторона стропила на фронтоне и нижняя сторона стропила на чердаке.

SmartVent рекомендуется для шагов 4/12 или выше. Теперь, когда вы понимаете, как рассчитать шаг, вы узнаете, подходит ли приточная вентиляция SmartVent для чердака для вашего дома или проекта. SmartVent — это запатентованный продукт для вентиляции чердаков и крыш, который обеспечивает лучшую пассивную вентиляцию чердаков
на сегодняшний день.Используя уникальный дизайн и метод установки, SmartVent устраняет проблемы и недостатки
, обнаруженные при строительстве крыши с использованием вентиляции конька и потолка, а именно недостаточные вентиляционные отверстия в потолке.

Перевести наклон крыши в градусы легко, используя приведенную ниже таблицу.


Преобразование шага в градус


SmartVent вентиляция чердака практически незаметна на крыше. Нажмите на изображения ниже, чтобы увидеть, как может выглядеть ваш дом.

SmartVent рассчитан на 9 нфа / фут. SmartVent также удовлетворяет всем требованиям коньковой вентиляции и вытяжной вентиляции. Номера патентов 6 212 833 и 6 447 392, выданные Ведомством США по патентам и товарным знакам.

«Мы уже много лет используем SmartVent как отличное решение для недостаточной вентиляции в домах наших клиентов. SmartVent не только отлично работает, но и устанавливается проще, чем любой из продуктов конкурентов! »

Уэйн Уоткинс
Brother’s Roofing
Baltimore, MD

У вас есть вопросы по SmartVent?
Просмотрите наш НОВЫЙ раздел часто задаваемых вопросов (FAQ), нажав на этот текст
.


Нажмите здесь, чтобы увидеть SmartVent Технические характеристики

В большинстве домов с коньковыми вентиляционными отверстиями отсутствует надлежащая вентиляция на потолке, поскольку изоляция чердака блокирует вентиляционные отверстия на потолке
. SmartVent позволяет более холодному воздуху попадать под черепицу через 1-дюймовую щель в крыше и выходить через вентиляционное отверстие конька
, обеспечивая превосходный воздушный поток и охлаждение чердака.

Щелкните здесь, чтобы увидеть расширенный список дилеров SmartVent .Если рядом с вами нет дилера, позвоните нам по телефону 1-800-622-4455, и мы будем рады найти для вас дилера.

Нажмите здесь, чтобы загрузить SmartVent Sell Sheet (1,4 Мб)
(требуется программа для чтения Adobe Acrobat®)


крыша | архитектура | Britannica

крыша , покрытие верхней части здания, служащее для защиты от дождя, снега, солнечного света, ветра и экстремальных температур. Крыши были построены в самых разнообразных формах — плоских, скатных, сводчатых, куполообразных или в комбинации — в зависимости от технических, экономических или эстетических соображений.

Самыми ранними крышами, построенными человеком, были, вероятно, соломенные крыши, сделанные из соломы, листьев, веток или тростника; их обычно устанавливали на склоне или под склоном, чтобы с них мог стекать дождь. Конические соломенные крыши являются хорошим примером этого типа и до сих пор широко используются в сельских районах Африки и других местах. В конце концов, для перекрытия крыши стали использовать более толстые ветви и бревна, а в промежутки между ними вдавливали глина или другое относительно непроницаемое вещество.Из этих материалов были возможны двускатные и плоские крыши. С изобретением кирпича и тесаного камня для строительства появились основные формы купола и свода.

Двумя основными типами крыш являются плоские и наклонные. Плоская крыша ( см. на рисунке) исторически широко использовалась на Ближнем Востоке, на юго-западе Америки и в других местах, где климат засушливый и отвод воды с крыши, таким образом, имеет второстепенное значение. Плоские крыши получили широкое распространение в Европе и Америке в 19 веке, когда новые водонепроницаемые кровельные материалы и использование конструкционной стали и бетона сделали их более практичными.Плоские крыши вскоре стали наиболее часто используемым типом для покрытия складов, офисных зданий и других коммерческих зданий, а также многих жилых построек.

Наклонные крыши бывают разных видов. Самый простой — навес, или навес, у которого всего один откос. Крыша с двумя скатами, образующими букву «А» или треугольник, называется двускатной или скатной крышей. Этот тип крыши использовался еще в храмах Древней Греции и на протяжении многих веков был основным элементом внутренней архитектуры в Северной Европе и Америке.Это все еще очень распространенная форма кровли. Вальмовая, или шатровая, крыша — это двускатная крыша, имеющая наклонные, а не вертикальные концы. Он широко использовался в Италии и в других странах южной Европы, а сейчас это очень распространенная форма в американских домах. Двускатные и вальмовые крыши также можно использовать для домов с более сложной планировкой. Двускатная крыша представляет собой двускатную крышу с двумя скатами с каждой стороны, причем верхний менее крутой, чем нижний. Мансардная крыша представляет собой двускатную двускатную крышу с двумя скатами с каждой стороны.Он широко использовался во французской архитектуре эпохи Возрождения и барокко. Оба вышеупомянутых типа крыши могут обеспечить дополнительное чердак или другое помещение без строительства целого дополнительного этажа. Они также могут иметь сильную эстетическую привлекательность.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Свод представляет собой серию параллельных арок, образующих крышу, наиболее распространенной формой является цилиндрический или цилиндрический свод. Своды приобрели наибольшее значение в готической архитектуре.Купол представляет собой полусферическую конструкцию, которая может служить кровлей. Купола возвышались над некоторыми из самых грандиозных зданий древнеримской, исламской и постсредневековой западной архитектуры. Своды и купола не требуют опорного каркаса непосредственно под сводом, потому что они основаны на принципе арки, но плоские и двускатные крыши часто требуют внутренних опор, таких как фермы или другие связи. Ферма — это структурный элемент, состоящий из серии треугольников, лежащих в одной плоскости.Вплоть до конца XIX века такие несущие конструкции изготавливались из деревянных балок, иногда в очень сложных системах. Сталь и железобетон по большей части заменили такие тяжелые деревянные опорные системы, и, кроме того, такие материалы позволили разработать новые впечатляющие формы крыш. Тонкослойные крыши с использованием бетона, армированного стальными стержнями, могут образовывать купола и цилиндрические своды толщиной всего три дюйма, охватывающие огромные пространства, обеспечивая беспрепятственный вид изнутри для стадионов и амфитеатров.В консольных крышах крыша из тонкого сборного железобетона подвешивается на стальных тросах, которые монтируются на вертикальных башнях или каких-либо пилонах. Геодезический купол — это современный структурный вариант купольной формы.

Наружное покрытие крыши должно предотвращать попадание дождя или других осадков в здание. Есть две основные группы кровельных покрытий. Одна группа состоит из водонепроницаемой мембраны или пленки, которая наносится в виде жидкости и отталкивает воду благодаря своей полной непроницаемости после ее высыхания; смола, которая используется для покрытия рубероида, является ярким примером этого типа.
