Вальмовая крыша

Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.

А может вы в данный момент занимаетесь его постройкой?

Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.

Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:

Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.

Какие бывают крыши?

Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.

Они делятся на:

У каждой их них есть свои преимущества и недостатки.

Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.

Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.

Они также делятся на несколько видов:

• Односкатные;
• Крутой угол двускатной поверхности;
• Пологая форма двухскатной плоскости;
• Ломаная с расположением мансарды;
• Вальмовая с четырьмя сторонами под скаты;
• Полувальмовая;
• В виде шатра с четырьмя скатами.

Подробнее о видах крыш вы можете прочитать здесь.

Четырехскатная кровля – что из себя представляет, и каких видов бывает?

Основное отличие вальмовой крыши от всех это наличие четырех скатов.

Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.

Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.

Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут важно учитывать количество осадков в вашем регионе.

Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.

Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.

Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.

С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.

Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.

Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

Вальмовая крыша фото

Стропильная система вальмовой крыши

Преимущества и недостатки

Вальмовая конструкция имеет как свои плюсы, так и минусы.

Хотя ряд достоинств значительно больше:

• Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
• Надежная защита от серьезных порывов ветра;
• Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
• Минимальная деформация кровли за счет жесткой конструкции крыши;
• Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.

Есть и недостатки у вальмового вида кровли:

• Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
• Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
• Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
• Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.

Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.

Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.

Вальмовые крыши частных домов фото ниже:

Четырехскатная крыша фото

Дома с четырехскатной крышей фото одноэтажные

Сравнение четырехскатной и двускатной кровли – что лучше?

При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.

Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.

К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.

Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.

В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее

Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.

Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

Двускатная крыша по американски

Устройство вальмовой крыши

Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания.

После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.

Вот расчеты подходящих углов для различных кровельных материалов:

• Для шифера – 21 градус;
• Для металлочерепицы – 13 градусов;
• Для мягкой черепицы – 10 градусов;
• Ондулиновая кровля – 6 градусов;
• Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
• Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
• Для мембранной кровли подойдет любой угол.

Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.

Приступая непосредственно к монтажу, следует придерживаться некоторых правил:

1. Сначала обязательно нужно разметить все детали будущей конструкции.
2. Крепить детали конструкции необходимо в определенной последовательности.
3. После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
4. При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.

В качестве советов:

• Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
• Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
• Все брусья для конструкции необходимо выбирать одной толщины.
• Проводите все измерения по нижнему ребру стропил.

Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

Устройство вальмовой крыши

Четырехскатная крыша с мансардой – особенности

Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.

Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.

Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.

Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.

Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

Четырехскатная кровля с мансардой

Вальмовая крыша с нежилым чердаком – особенности

Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.

Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

Вальмовая кровля с чердаком

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

• В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
• С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
• Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

Проект дома с крышей из металлочерепицы

Заключение

Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.

Вальмовая крыша — конструктивные особенности, правила проектирования и постройки (85 фото)

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.

Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

• Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
• Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» — коньковый брус с углами строения;
• Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
• Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом — шесть штук;
• Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть — вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос — как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

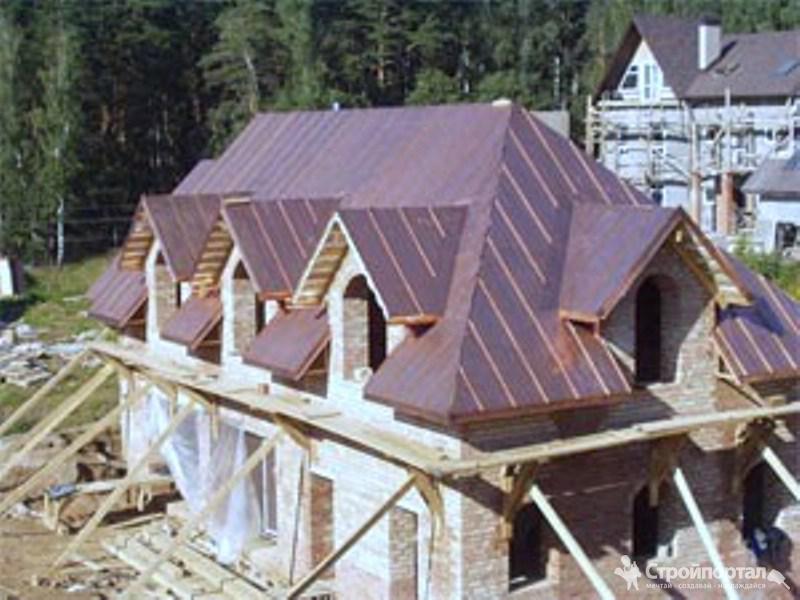

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

чертежи стропильной системы, двускатная и другие типы

На чтение 7 мин. Просмотров 381 Опубликовано 06.08.2020 Обновлено 03.08.2020

Проектирование крыши — довольно сложная задача, связанная с принятием разнообразных инженерных и дизайнерских решений. Оптимальным вариантом считается обустройство чердака таким образом, чтобы сделать его если не жилым, то полезным в плане продуктивного использования пространства. Выходом из затруднительных ситуаций, связанных с проектированием, является крыша с кукушкой. Это сооружение позволяет оптимизировать площадь под кровлей и придать зданию оригинальный и представительный вид.

Принцип устройства крыши с кукушкой

Крыша-кукушка представляет собой архитектурное сооружение, состоящее из скатов и одного или нескольких выступов на них. Сам архитектурный элемент имеет прямоугольную форму, собственную крышу и каркас, интегрированный в стропильную систему здания. Также проводятся мероприятия по утеплению и гидроизоляции данного объекта.

Свое название конструкция получила по причине сходства с выдающейся частью настенных часов с кукушкой. Как правило, для накрытия выступа используется материал, которым покрывается весь дом. Соединения и стыки заделываются доборными деталями.

Мансардный дом с кукушкой смотрится привлекательно и необычно. Но эстетикой дело не ограничивается. Выступ выполняет ряд практических функций, что делает жилье более практичным и комфортным.

Основные функции

Еще на этапе проектирования следует определиться с задачами, которые будут возлагаться на пристройку. Ее изготовление связано со строительными сложностями и дополнительными затратами.

При правильном планировании кукушатник может выполнять такие функции:

1. Расширение пространства под кровлей вплоть до создания дополнительного этажа. Появляется возможность обустройства жилой комнаты, мастерской, склада, спортзала.
2. Организация естественного освещения, которое более комфортно для восприятия. Снижение затрат на электроэнергию, так как лампы будут включаться только в темное время суток.
3. Обустройство небольшого фронтона со стандартным вертикальным остеклением. Такой вариант обходится намного дешевле, чем наклонные и горизонтальные изделия.
4. Качественное проветривание помещения. Окно обеспечит приток свежего воздуха, создание тяги и эффективный отвод влаги.
5. Улучшение внешнего вида здания. Каждому владельцу недвижимости хочется, чтобы она выглядела необычно и выделялась на фоне окружающих ее построек.

Мансарда с кукушкой стоит вложенных средств и затраченных усилий ввиду своей практичности и функциональности.

Типы крыш с кукушкой по форме

Вариантов форм и размеров множество, но выбрать нужно наиболее оптимальный. Лучшим решением является конструкция, которая органично дополняет дизайн здания, соответствуя его габаритам.

Существуют такие схемы выносных сооружений на кровле:

• вертикально расположенный оконный проем;
• высокий прямоугольный или полукруглый проем в полный рост;
• балкон и выносная площадка на дополнительных опорах.

По своей сути выступы являются аналогом и продолжением крыши. У них такое же устройство — деревянный каркас, кровельное покрытие, утепление и гидроизоляция. Разница состоит только в конфигурации сооружений.

Формы кровли кукушки могут быть такими:

1. Односкатная. Представляет собой сооружение в виде параллелепипеда или куба с плоским или наклонным верхом. Наиболее простое в планировке и строительстве. Минус в том, что уклона может оказаться недостаточно для эффективного отвода воды и самопроизвольного схода снега.
2. Двускатная. Это классический проект, который применяется при обустройстве крыши с аналогичной формой. Такой выступ и сам смотрится, как маленький домик, создавая ощущение комфорта и уюта. Скаты могут переходить на крышу или в вертикальные стены, образующие большой проем.
3. Вальмовая. Строения подразделяются на трехскатные и четырехскатные. Второй вариант представляет собой остроконечную башенку или шатер. Используется реже, так как сложен в проектировании, строительстве и обслуживании.
4. Арочная. Такие формы популярны по причине своей оригинальности. Полукруглый выступ отлично смотрится на строениях любого типа и размера. Не возникает проблем со скоплением мусора и схода осадков. В качестве кровельного материала используется рубероид, мягкая плитка или фасонные детали из профлиста.

На одном строении можно сделать несколько кукушек. В целях создания единого ансамбля из больших и малых сооружений целесообразно придерживаться единого дизайна для всех выступов.

Достоинства и недостатки крыши с кукушкой

К строительству выступов на крыше прибегают далеко не все владельцы недвижимости. К принятию такого решения люди склоняются после анализа его целесообразности, сопоставления преимуществ и недостатков.

Достоинства крыши с кукушкой:

• Придание строению стильного вида. Это привлекает внимание, вызывает уважение к хозяевам недвижимости.
• Обеспечение эффективной вентиляции помещения. Сырость является главным врагом стропильной системы кровли и находящимся внутри нее утеплителям. Через окно обеспечивается постоянный приток воздуха, который, насыщаясь влагой, выносит ее через аэраторы.
• Доступ естественного света. Это не только комфорт и экономия электричества на лампах. Ультрафиолетовое излучение нейтрализует болезнетворные микроорганизмы, предотвращает развитие грибка и плесени, инфекции и процессов гниения.
• Создание дополнительного пространства для проживания, обустройства помещений самого разнообразного хозяйственного или развлекательного назначения. Наличие нелишних квадратных метров и окна значительно расширяет функционал чердака.
• Возможность создания отдельного входа под крышу через высокий и достаточно широкий проем. Благодаря этому отпадает необходимость делать на фронтоне дверь.
• Широкий спектр инженерных решений относительно формы и размера. Выбор определяется архитектурой здания, собственными приоритетами, финансовыми возможностями и строительными навыками.

Есть у надстройки-кукушки свои отрицательные стороны, которые нужно учитывать на этапе проектирования и проведения монтажа.

1. Нарушение геометрии крыши, возникновение неравномерного давления на стропильные ноги. Приходится придумывать систему подпорок и противовесов, а это — возрастание веса каркаса.
2. Увеличение количества стыков, примыканий и переходов. Наличие таких участков повышает вероятность образования протечек. А это потенциально высокая вероятность проведения внепланового ремонта, который может обойтись в круглую сумму. Потребуется проводить усиленные меры по гидроизоляции.
3. Рост стоимости проекта. Придется использовать дополнительные подкосы и опоры, чтобы избежать прогиба стропил и отрыва каркаса кровли от мауэрлата с противоположной стороны здания. Кроме этого, потребуется докупать доборные детали, которые стоят недешево.

Решение сделать выступ-кукушку на крыше имеет больше плюсов, чем минусов. Первоначальные вложения многократно окупаются в ближайшей и отдаленной перспективе.

Чертежи стропильной системы

Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.

Схема пристройки кукушки могут быть такими:

1. Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
2. Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
3. С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
4. Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.

Одновременно с остовом крыши проводится строительство выступа балконного типа. Остальные виды закрепляются к уже законченному каркасу, подгоняясь под его параметры.

Технология монтажа своими руками

Изготовление пристройки к крыше в виде кукушки проводится в такой последовательности:

1. Сборка двух фронтонных стропил.
2. Установка коньковой балки.
3. Сборка каркаса пристройки из вертикальных и горизонтальных деталей.
4. Монтаж контробрешетки и обрешетки.
5. Установка утеплителя и мембранной пленки.
6. Накрывание сооружения кровельным материалом.
7. Проведение внутренней обшивки чердака и пристройки.

В заключение выполняется монтаж доборных деталей, окна и декорирование сооружения.

Строительство крыши

Надежная крыша для вашего дома

Строительство крыши – дело не простое и особо ответственное. От качества и аккуратности сборки зависит долговечность дома в целом. Если крыша дома сделана качественно, то он всегда будет находиться в тепле и сухости. Поэтому важно найти хорошую бригаду для строительства. Предлагаем обратиться в нашу компанию ЮгСтройМаркет – мы уже несколько лет на этом рынке, и зарекомендовали себя с лучшей стороны. Нашими специалистами построены тысячи крыш различной конфигурации. Нашему опыту позавидуют многие!

Какие крыши мы строим?

На самом деле существует огромное множество разновидностей крыш для дома. О большинстве из них многие попросту забыли. Если вспомнить деревянное зодчество XVI-XVII вв, там можно было видеть куполообразные, конусные, складчатые, круглые, пирамидовидные и другие необычные виды крыш. Да они смотрятся красиво и привлекательно, но не отличаются высокой практичностью. Поэтому сегодня распространены немного иные виды крыш для дома, которые могут построить наши специалисты.

Односкатная. Не отличается особой сложностью устройства крыши, имеет наклон всей плоскости в одну сторону. Угол наклона может варьироваться в зависимости от необходимости.

Двускатная. Это одна из наиболее распространенных двускатных крыш. Ее всегда можно встретить на дачных и садовых домах. По цене одна из самых доступных, после односкатных.

Двускатная ломаная. Такое устройство крыши чаще всего применяется для строительства мансарды. Ломаная форма позволяет увеличить пространство на втором этаже. Расстояние между стенами ненамного уменьшается относительно первого этажа.

Со слуховым окном (кукушкой). Наиболее часто устанавливается кукушка на двускатную крышу. При большой длине позволяет сделать дополнительное окно, например, в середине кровли.

Вальмовая. Это четырехскатная крыша, подходит для невысоких домов большой площади. Преимуществом является, то что снег не будет задерживаться на такой поверхности. Крыша зимой не будет перегружена.

Шатровая. Также это четырехскатная крыша, но не имеет конька в отличие от вальмовой. Все 4 ребра сходятся в одной центральной точке. Идеально подходит для квадратного дома.

Многощипцовая (или крестовая). Она имеет несколько фронтонов (щипцов) на мансардном этаже. Чаще всего это 3 или 4 фортона. В больших квадратных домах позволяет создать удобную планировку на мансарде.

Существует еще много разнообразных видов крыш, например, сводчатые, конические, полувальмовые, плоские и др. Но какой бы вы не выбрали вид крыши, цена в нашей компании ЮгСтройМаркет вас приятно удивит! А качеством вы останетесь довольны многие десятилетия!

Каркасные дома с вальмовой крышей под ключ — проекты, цены

Под вальмовой крышей подразумевается четырехскатная конструкция, в которой два противоположных ската имеют треугольную конфигурацию, а два других – трапециевидную. Конструкцию могут усложнять мансардные окна, «кукушки», эркеры и другие архитектурные элементы зданий. В принципе, вальмовой можно считать любую крышу, среди плоскостей которой есть треугольные скаты.

Каркасные дома с вальмовой крышей давно завоевали европейский строительный рынок и уверенно занимают свое место в сфере частного строительства России. Несмотря на сложность монтажа такой конструкции, она имеет ряд преимуществ по сравнению с двускатной:

• изысканный внешний вид;
• функциональность;
• выносит высокие ветровые и снеговые нагрузки;
• дает возможность устройства широких свесов, призванных защищать стены здания.

Высокая сложность изготовления стропильной системы делает практически нереальным самостоятельный монтаж вальмовой крыши. Строители компании «Скандинавия» за много лет работы в сфере деревянного домостроения освоили сложную технологию и имеют большой опыт возведения вальмовых конструкций.

Предложения компании

Среди множества вариантов вальмовых крыш выделяют основные виды: полувальмовая, шатровая, крыша по-американски, вальмовая крыша со скворечником («кукушкой») или козырьком, бесконьковая.

Классическая вальмовая крыша украшает дома в проектах «Кимры» и «Нальчик». Крыша «Кимр» венчает дом квадратной формы. Строение имеет одинаковые треугольные скаты соединяются в одной точке. Такая кровля выдерживает повышенные ветровые нагрузки. Вальмовая крыша проекта «Нальчик» состоит из двух трапеций и двух треугольников и соответствует классическому варианту. Полувальмовые крыши характерны для Дании. Их отличает укороченный скат над вертикальным фронтоном. Это позволяет обустроить вертикальное окно мансарды. В американском исполнении увеличено подкровельное пространство для обустройства мансарды. Для этого в конструкцию кровли вносятся дополнительные элементы: на каждой стропильной паре устанавливается поперечная затяжка, и на нужной высоте крепятся ригели.

Крыша с «кукушкой» придет внешнему виду дома особенно уютный вид. Функционально «кукушка» увеличивает мансардное пространство, решает задачу естественного освещения и дает возможность установить вертикальное окно. В каталоге компании «Скандинавия» представлен проект «Кирсанов» с «кукушкой» и двумя эркерами.

Вальмовую крышу с козырьком обычно обустраивают, чтобы защитить от осадков главный вход или иной архитектурный элемент. Обрешетка для козырька устраивается поверх стропильной системы. Это позволяет не нарушать монолитность кровли. Проект «Норильск» предусматривает именно такую крышу с козырьком, накрывающим балкон. Второй, отдельный козырек укрывает крыльцо.

К бесконьковым вальмовым крышам относятся, помимо шатровых, шпилевидные кровли, которые могут насчитывать от 3-х до 8-ми вальм. Они подходят для беседок и эркеров, которые украшают множество зданий, представленных в каталоге компании. Два эркера с бесконьковой шатровой крышей придают сказочный вид проекту «Кирсанов».

Особенности домов с вальмовой крышей

Строения с вальмовой крышей выглядят по-европейски изящно. При этом они предназначены для регионов с сильными ветрами. Чем более пологими устроены скаты, тем большую ветровую нагрузку они способны выдержать. Если климат региона характеризуется обильными осадками, то скаты должны быть максимально крутыми. Для покрытия стропильной системы используется легкий и прочный кровельный материал – металлочерепица Монтерей толщиной 0,45 мм, которая не создает избыточного давления на каркас здания. По обрешетке стропил монтируется ветровлагозащита.

Особенности каркасного строительства в компании «Скандинавия»

В каталоге проектов, представленных на сайте, размещены калькуляции работ и стоимость при строительстве без отделки и «под ключ». Цены приведены по каждому из вариантов также в зависимости от толщины используемого бруска и утеплителя. Наиболее бюджетным вариантом строительства дома с вальмовой крышей является проект «Нальчик».

Стоимость свайно-винтового фундамента, дополнительных элементов кровли, обработки антисептиком лаг, каркаса и чернового пола в калькуляцию не включена. Они приведены в разделе «Рекомендации» по каждой позиции каталога и позволяют снизить общие затраты на возведение дома.

Крыша с кукушкой | Кровельная компания «Строй 911»

Крыша с кукушкой

При проектировании частного дома большое внимание уделяется кровле, поскольку она выполняет не только функции защиты строения от атмосферных явлений, но и является важным элементом декора. От количества скатов, уклона крыши и строения каркаса будет зависеть прочность и долговечность конструкции. В случае обустройства крыши с выступом, процесс проектирования и монтажа покрытия усложняется. Крыша с кукушкой требует более тщательных расчетов и внимательности при монтаже. Рассмотрим виды и особенности данного типа кровли, а также технологию ее монтажа.

Что такое кукушка и для чего она нужна

Довольно часто на домах можно встретить выступающий маленький домик, внешне похожий на старинные часы с птичкой. Благодаря такой схожести кровли домов, на которых расположен такой выступ начали называть “крыша с кукушкой”.

В старину окошки служили вентиляционными отверстиями чердачного помещения и дополнительно его освещали. Немного позже, помещения начали применять в качестве жилых комнат, поэтому окошки начали стеклить и даже выносить небольшие балкончики для вазонов и цветов.

На сегодняшний день вопросы света и вентиляции решаются более прогрессивными методами, однако кровли с кукушником не теряют своей привлекательности и актуальности. Скворечники применяют в строениях в следующих случаях:

• для обустройства мансарды и достаточного освещения;
• возможность обустроить независимый вход и выход на мансардный этаж.

Конфигурация кукушки

Есть огромное количество проектов кровли с кукушкой, которые можно применить в обустройстве дома. На практике, для каждого отдельного строения проектировщик предлагает оптимальные варианты выполнения скворечника, подходящие к параметрам здания. Конфигурации могут быть самыми разнообразными:

• в виде квадратного домика;
• треугольника с достаточно с А-образными скатами;
• с одним или несколькими оконными проемами;
• во весь рост или стандартным окном;
• с выносным балконом.

Вариативность внешнего скворечника достаточно разнообразна, самое главное правильно распределить нагрузку на стропильную конструкцию и соблюсти процедуру монтажных работ.

Остановимся подробнее на различных видах кукушки.

Люк

Относительно “молодой” вид конструкции, который начали активно использовать с появлением стеклопакетов и комплектующих из алюминия. Оптимально подходит для мансарды, когда невозможно построить выносной короб на крыше. Верх системы фиксируется на рычагах и служит навесом, а низ выполняет функцию площадки. Преимуществами данной конструкции являются:

• нет нагрузки на каркас крыши;
• свободное схождение воды и снега;
• оптимальный доступ воздуха и света в мансардное помещение.

Оконный тип

Для маленьких помещений, где нет необходимости обустраивать балкон, можно смонтировать обычный оконный проем. Данная конструкция имеет ряд достоинств:

• нет ослабления или нагрузки на стропила;
• хорошая вентиляция помещения и достаточный доступ света.

Двускатная крыша с кукушкой, с окошком или маленьким люком, не будет сильно перегружать стропила, и максимально эффективно защищает от ветра, дождя или снега.

Конструкция с выносом

Кукушка с полноценным выносом на крышу чаще всего обустраивается между наклонными стропилами. Крыша скворечника может быть двускатной или четырехскатной На одном скате кровли можно обустроить несколько скворечников, или сдвоенный вариант. Он достаточно легок для самостоятельного монтажа, но перед началом работ желательно сделать чертеж кровли.

Процесс изготовления скворечника

Рассмотрим подробнее как сделать крышу с кукушкой на примере различных вариантов.

Сборка кукушки-окна

• замеряется высота конька;
• фронтонные стропила вырезаются с запасом по 5 см, после чего устанавливаются;
• установка балки конька, с предварительной установкой опорной доски;
• монтаж рамы окна;
• укрепление обрешетки фанерными листами или ОСБ-плитой;
• монтаж слоя утеплителя и гидроизоляции;
• монтаж покрытия кровли с ендова.

Плоская крыша скворечника

Для обустройства данного вида скворечника потребуется гораздо денег и материала, а также времени. Поскольку выступ с прямой крышей оказывает большое давление на стропила. При обустройстве постройки более полуметра высотой, желательно применять дополнительные опоры. Этапы монтажа классической надстройки:

• монтаж каркасной конструкции из бруса 6*8 см, с дальнейшим укреплением на саморезах;
• установка вертикалей фронтона и соединение поперечиной сверху;
• монтаж поперечных перекрытий крыши и вертикалей обрешетки;
• набивка опорной доски, для упора каркаса верхней части;
• монтаж обрешетки из фанерных листов и вагонки;
• устройство контробрешетки;
• утепление и гидроизоляция.

Монтаж шатровой и другой кровли с кукушкой можно посмотреть в видео-роликах, расположенных на сайте компании.

Доверьте обустройство крыши профессионалам

Строительство кровли с скворечником требует определенной подготовки и мастерства. Если обустройство встроенного люка или окна можно попробовать сделать собственными силами, ввиду простоты конструкции, то монтаж выступа имеет довольно сложную систему. Поэтому, для создания максимально прочной и износостойкой конструкции лучше обратиться к профессиональным строителям.

Наша компания предлагает жителям Москвы и области квалифицированную помощь в обустройстве крыш различного вида и конструкций. С ценами ремонта и монтажа можно ознакомиться тут. Большой практический опыт в строительстве, сотни благодарных клиентов, высокий уровень сотрудников, приемлемая цена и гарантия качества-преимущества, которые получат клиенты обратившиеся в нашу строительную организацию.

На сайте компании можно просмотреть видеоряд и фото крыш с кукушкой, выполненные нашими профессиональными мастерами.

«Кукушка» на крыше

«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:
Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы
Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.

Функции
Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях. Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:
Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
Улучшает внешний вид дома.
Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам.

Технология монтажа

Несмотря на сложность конструкции, кукушатник, сделанный профессиональными мастерами по проекту без нарушений технологии, никогда не приведет к появлению протечек. Перед началом строительства важно рассчитать несущую способность каркаса, общий вес крыши, чтобы дом выдержал увеличившуюся нагрузку. Монтаж крыши в таком случае выполняют в следующей последовательности:
Укладка мауэрлата.
Сборка стропильной системы. При этом между стропилами, где располагается кукушка, оставляют свободное место.
Установка лобовых балок выступа.
Монтаж вертикальных стоек по торцам кукушки.
Укладка прогона на вертикальные стойки и балки-перемычки над окном.
Монтаж стропильных ног кукушки.
Обратите внимание, что после сборки усложненного стропильного каркаса дальнейшие работы по возведению крыши ведутся в обычном порядке. Однако, нужно помнить, что в местах, где торцы кукушки стыкуются с поверхностью ската, возникает уязвимость к протечкам, поэтому эти участки требуют дополнительной

Крыши с кукушкой | Строительство и ремонт

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса  с висячими стропилами

Вас может заинтересовать

Устройство стропильной системы двухскатной крыши имеет различия в использовании опорных оснований для стропил. Различают висячую и наслонную систему стропил. Соответственно, стропильные системы используют в своей конструкции висячие, либо наслонные стропила. Существует и третий вариант — гибридный, когда в стропильной системе установлены как висячие, так и наслонные стропила.

Висячие стропила используют в сооружениях с расстоянием между опорами не более 6-6.5 метров.

Наслонные стропила устанавливают в зданиях с несущей средней стеной или со столбчатыми опорами внутри.

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

Один из вариантов пропорций для ломаной крыши

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Стропила – это несущая часть конструкции. Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна.

Иногда для стропил используется металлический профиль.

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Для изготовления каркаса ломаной крыши своими руками чаще всего используют пиломатериалы из сосны, сорт — не ниже 2. Выбор сечения бруса и досок зависит от размеров крыши, выбранного кровельного покрытия (его веса), ветровой и снеговой нагрузки в регионе, шага установки стропил. Все эти параметры учитываются при расчете. Методика прописана в СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Один из вариантов построения каркаса  с висячими стропилами

Мансардная стропильная система – дело достаточно хлопотное, поэтому лучше поручить сборку мастеру. Но если такого нет, советы и

Когда заказчик просит сделать мансардный дом с балконом, его желание продиктовано следующими факторами:

Чтобы насладиться природой, достаточно открыть балконную дверь

Делать стропильную систему мансардной крыш следует поэтапно. Для получения наглядных инструкций, как сделать мансардную крышу, рекомендуется просмотреть

Монтаж стропильной системы следует делать правильно, в соответствии с основными принципами :

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

Когда заказчик просит сделать мансардный дом с балконом, его желание продиктовано следующими факторами:

Чтобы насладиться природой, достаточно открыть балконную дверь

Очевидно, что наиболее прочной конструкцией является двускатная крыша. Но для получения достаточно просторного помещения при таком устройстве стропил нужно уменьшать угол между скатами, а это ведёт, к повышению ветровых нагрузок на кровлю. Разумный выход находится в создании полумансарды, когда от пола до потолка устанавливаются стойки на высоту 1,3–1,8 метра, а уже к ним крепятся стропила.Такое устройство требует установки низких ригелей, чтобы компенсировать распирающие нагрузки от стропильных ног на стойки.

Для увеличения полезного объёма мансарды ригели, образующие её потолок устанавливают максимально близко к коньковому узлу

Удивительные часы с кукушкой в ​​шале с расписанными вручную цветами

Информация о товаре «Часы с кукушкой и цветами, расписанными вручную»

Удивительные часы с кукушкой в ​​шале Romba 3412 с шатровой крышей из гальки ручной работы и расписанными вручную цветами. Часы с кукушкой в ​​Шварцвальде Romba 3412 — настоящие немецкие часы с механическим механизмом.

Часы с кукушкой Размеры:

Высота: 33 см / 12,99 дюйма, ширина: 28,5 см / 11,22 дюйма, глубина: 21,5 см / 8,46 дюйма.
Обратите внимание, что грузикам и маятнику под часами нужно больше места.

Когда зовет кукушка, никто не теряет времени. Но в этом жарком теплом тоне чувствует себя как дома. Кукушка звонит каждые полчаса один раз, в указанное время (т.е. 8 раз в 8:00).

Ручное отключение для ночного кукушонного звонка интегрировано, стильно и практично.

Часы с кукушкой с оригинальным механическим механизмом:

Механический механизм означает, что часы с кукушкой приводятся в движение грузом, установленным на сосновых шишках. Один груз отвечает за ход часов, другой — за кукушку.Батарейки не требуются, часы — это собственная силовая установка и работают самостоятельно с силой веса. Если они достигнут дна, их нужно снова подтянуть вручную, что происходит легко и необходимо только один раз в день, а при 8-дневном движении — даже один раз в неделю. Красивый ритуал, способствующий защите окружающей среды.

Оригинальные часы с кукушкой в ​​Шварцвальде — Сертификат подлинности:

Часы Romba Black Forest от Rombach & Haas:

С 1894 года традиционные часы Romba с любовью изготавливаются вручную на фабрике часов с кукушкой Rombach & Haas. Мы поставляем только печать подлинности напрямую от Romba. Семейный бизнес находится в Шонах Шварцвальд, они занимаются своими ремеслами в 4-м поколении.

Ссылки связанные с «Часы с кукушкой с цветами, расписанными вручную»

• У вас есть вопросы по этому продукту?
• Другие продукты Rombach & Haas

Вальмовая крыша — Немецкий перевод — Linguee

Чтобы удалить все профили в крыше, удалите каркас крыши или [. ..] измените крышу с помощью команды «Изменить каркас крыши», […] выбор G ab l e / Hip Roof , e nt с уклоном […] из 90, а затем включите все […] крыша в прямоугольнике выбора. bim.allplan.si	Dachebenen, oder Sie modifizieren das Dach mit Dachebene modifizieren, indem […] Sie das Satteldachprofil whlen, eine Neigung von 90 eingeben und einen […] Aktivierungsbereich um da s gesam te Dach zi ehen . bim.allplan.si
Морфологические и типологические характеристики здания характеризуются архитектурным синтезом неоклассических элементов […] с наличниками, карнизами, метопами с зубцами и отбортовкой, […] а также si mp l e вальмовая крыша w i th черепица византийского типа. argos-peripatos.gr	Die morphologische und typologische Struktur des Gebudes wird von der architektonischen Verknpfung neoklassizistischer Merkmale mit Zierrahmen, Dachgesims, Metopen mit Zahnschnitt […] und Tropfenplatten, aber auch mit dem […] nach vier S eiten abfallend em Dach mi t by zant in ischen […] Dachziegeln charakterisiert. argos-peripatos.gr
Старая крытая школа верховой езды, массивная […] здание с th a вальмовая крыша f r om конец […] 18 век сохранил свое первоначальное […] и является одним из важнейших исторических построек конного завода. neustaedter-gestuete.de	Die alte Reithalle, ein […] Massiver Pu tz bau m it Satteldach , a us de m Ende des [. ..] 18. Jahrhunderts hat ihre ursprngliche Nutzung […] fasten und zhlt zu den wichtigsten Historischen Gebuden des Hauptgestts. neustaedter-gestuete.de
Механическая 8-дневная кукушка и музыка […] часы с движущимися танцорами, голень gl e d откидная крыша a n d кормящая птица с интересным […] лесных сцены. golfclock.de	Stilvolle 8- T age Kuckucks-und M usikuhr mit T nz ern, Holzschindeldach und b eweglichem […] Vogel mit interessanten holzgeschnitzten Szenen. golfclock.de
Шале с крышей le ‘ s вальмовая крыша a n d широкая […] гаражное здание и бытовые офисы, по-домашнему уютно у широкой кузницы центра […] ворота с видом на беспрепятственный сад. de.green-acres.com	Chale t mit Krppelwalmdach und e inemrosszgigen […] Garagen- und Wirtschaftsgebude, anheimelnd durch das breite schmiedeeiserne […] Mitteltor mit Durchblick zum unverbaubaren Garten. de.green-acres.com
А как они справляются по вечерам, когда нет света и больше не льется электричество от f al s e вальмовая крыша ? wingas.com	Und wie regeln die das abends, wenn drauen das Licht ausgeht und kein Strom mehr aus d em Krppelwalmdach ri eselt? крыла.com
Теплая и манящая цветовая гамма […] […] выбранная для дерева остекления и зоны балкона, а также t h e вальмовая крыша a l l , лежащая в основе загородного стиля этого дома в Шврере . schwoererhaus.eu schwoererhaus.eu	Die Warme Farbgebung fr das Holz der Sprossenfenster und den Balkonbereich sowie das Walmdach betonen den Landhausstil dieses SchwrerHauses. schwoererhaus.eu schwoererhaus.eu
Интерьер примечателен «камарном», а […] Внешний вид квадратной башни, перекрытой шатровой крышей . visitcostadelsol.com	In ihrem Inneren sticht die Gebetsnische hervor, und an der Fassade der […] Turm mi t quadratischem G ru ndriss und einem vierflchig en Wetterdach . visitcostadelsol.com
Это h , , , , , , , , , вальмовая крыша, , , , , , , , или , арочные входы на первом и верхнем этаже и щелевое окно с южной стороны. transromanicaserver.de	Er besa ein Walmdach, Rundbogeningnge im Erd- und im Obergeschoss sowie ein Schlitzfenster auf der Sdseite. transromanicaserver.de
Механическая однодневная кукушка […] часы с голенью gl e d откидная крыша a n d расписанный вручную цветочный мотив. golfclock.de	Mechanische 1-Tag […] Kuckucksuhr mi t Schindelwalmdach u nd handbemaltem Blumenmotiv. golfclock.de
Однодневные часы с кукушкой ручной работы с натуральной отделкой и голенью gl e d вальмовая крыша . black-forest-clock.de	Handgefertigte 1-Tag Kucksuhr в Naturholz mit Schindelwalmdach. black-forest-clock.de
Дом построен из камня […] и имеет si mp l e вальмовая крыша o f b изантиновая черепица, […] , окруженный парапетом. аргос-перипатос.гр	Das Gebude ist aus Stein gebaut mit einem nach vier […] Seit en abfallen dem Dach ( Wal mdach ) aus byzantinischen […] Dachziegeln, das von einer […] Brstung zusammengehalten вирд. argos-peripatos.gr
Возможны разные кровли, например fl a t крыша , шатровая крыша , r id g e крыша , g re ru Крыша, изогнутая крыша футуристического дизайна или крыша с мансардой. bau-schreinerei.de	Es gibt sie in diversen Bedachungen z. B. als Flachdach, Walmdach, Satteldach, Grndach, gewlbtes Dach в Futuristischem Design oder mit einer Attika. bau-schreinerei.de
Сегодня люди видят двухэтажное прямоугольное здание с i t s вальмовой крышей — на ce дома номер 109 в деревне Брук, а теперь Herzogenauracher Damm 11 — так же, как гости 200 лет назад. gasthof-ritter-st-georg.de	So wie sich der zweigeschossige Wirtshaus-Quaderbau mit seinem Walmdach — einst Haus Nr. 109 der Marktgemeinde Bruck, heute Herzogenauracher Damm 11 — auch heute noch zeigt, so haben ihn die Gste ber die 200 Jahre hinweg praktisch erlebt. gasthof-ritter-st-georg.de
Финансовые ресурсы, необходимые для реконструкции в прежнем стиле, отсутствовали, поэтому решение […] был сделан в пользу более прагматичного . […] решение: a t il e d вальмовая крыша r e pl прежняя […] бочка крыша стеклянная и внешняя […] башни были снабжены небольшими шпилями. koelnkongress.de	Weltkrieg stark zerstrt. Fr den Wiederaufbau im alten Stil fehlten die finanziellen Mittel und so entschied man […] sich fr eine pragmatischere Lsung: […] ein zieg el gedec kte s Walmdach e rse tzte da s ehemalige [. ..] Tonnendach aus Glas und auf die […] ueren Trme wurden kleine Zeltdcher gebaut. koelnkongress.de
Однодневные часы с кукушкой ручной работы с голенищем gl e d вальмовая крыша . black-forest-clock.de	Handgefertigte 1-Tag Kuckucksuhr mi t Schindelwalmdach . black-forest-clock.de
вальмовая крыша c o ns каркас, древесина хвойных пород […] , изоляция крыши 200мм пенька tisje.de	Walmdach-Ko ns Truktion aus […] Nadelholz, Dachdmmung 200 мм Hanf tisje.de
Механические часы с кукушкой на 8 дней с голенью gl e d откидная крыша , m ov лошадь и интересные сцены черного леса с ручной резьбой. golfclock. de	Mechanische 8-Tage Kucksuhr, Schwarzwaldhaus mit Holzschindeldach, beweglichem Pferd und interessanten geschnitzten Szenen, Glocke, Schindelwalmdach. часы для гольфа.de
Одноэтажное здание с продолговатым планом, […] построен в камне из карьера, без штукатурки и wi th a вальмовая крыша . tourist.posazavi.com	Es ist ein eingeschossiges, aus Bruchstein errichtetes […] Дом mi t rechteckigem G ru ndriss, ohne Mauerputz und m it einem Walmdach . tourist.posazavi.com
Поместье в настоящее время застроено двухэтажным главным зданием в виде массивной конструкции […] с полным подвалом, север — юг […] направление a nd a вальмовая крыша , w hi скат […] ок. 45. Также имеется частично завершенный [. ..] верхний этаж с 1935 года постройки и след.и двухэтажный флигель без подвала с плоской крышей и ориентацией восток-запад с 1970 года. evicore.de	Das Grundstck ist gegenwrtig mit einem voll unterkellerten zweigeschossigen Hauptgebude in […] Massivbauweise in Nord-Sd-Ausrichtung mit einem ca. […] 45 geneig te n Walmdach, te ilweise ausgebautem […] Dachgescho aus den Baujahren 1935 […] ff und einem nicht unterkellerten zweigeschossigen Anbau mit Flachdach в Ost-West-Ausrichtung aus dem Jahr 1970 bebaut. evicore.de
T h e Вальмовая крыша , p ro vide с несколькими Gauben, облицована кирпичом. de.green-acres.com	D как Walmdach , версия se hen mit mehreren Gauben, ist mi t Zieg eln eingedeckt . гектаров зелени.com
Полутораэтажный массивный […] здание площадью га l f — вальмовая крыша w a s год постройки 1788. neustaedter-gestuete.de	Dieser eineinhalb geschossige, массив […] Putzb au mit Krppelwalmdach wurd e 1788 erbaut. neustaedter-gestuete.de
Ручная работа, 1 день […] Часы с кукушкой с голенью gl e d вальмовая крыша w i th деревянная фигурка. golfclock.de	Handgefertigte 1- Tag Kuckucksuhr mit S chindelwal md ach und Hol zf igur. golfclock.de
Мечеть Джами в Эстергоме, построенная между крепостной стеной на берегу Дуная и Замком [. ..] Холм — в отличие от общей формы мечетей Джами — представляет собой двухэтажное здание с […] прямоугольная планировка а nd вальмовая крыша . esztergomidzsami.hu	Die Dschami von Esztergom, die am Donauufer zwischen der Burgmauer und dem Burgberg aufgebaut wurde, ist, von […] der allgemeinen Dschami-Form abweichend, ein zweistckiges Gebude mit […] rechteckigem Gr un driss un d einem W alm satteldach . esztergomidzsami.hu
Четкая геометрия здания и i t s вальмовая крыша g i ve — это гордый и суверенный вид. architekten-frey.de	Durch die klare Gebudegeometrie, mit aufgesetztem Walmdach, erscheint das Gebude stolz und souvern. architekten-frey.de
Интересный образец [. ..] первая половина XIX века с неглубоким этажным выступом […] на оси a nd a откидная крыша , a nd на боковых частях […] коньковая кровля. uzdrowiskobusko.pl	Es ist ein Beispiel von der Architektur aus dem […] XIX Jahrhundert, denn es besitzt ein flaches Risalit auf ein er […] Achse un d ein Walmdach, und an den S eiten […] ein Satteldach. uzdrowiskobusko.pl
Хлебопекарная печь и угольный погреб […] покрытый рамой od e n вальмовая крыша w i th типичная […] плитки с площади. turismodenavarra.es	Der Brotbackofen und der Kohlemeiler sind durch ein […] vierseit ig es Holzdach mi t den hierzulande [. ..] typischen Ziegeln geschtzt. turismodenavarra.es
Башня имеет парные арки на […] Ренессанс колонны и имеет балку am e d вальмовая крыша . visitcostadelsol.com	Der Turm besitzt Zwillingsbgen, die auf Sulen im Renaissance-Stil ruhen und ist bedeckt […] mit e in em vierfl chi gen Dach mit Ge genst re ben. visitcostadelsol.com
Этот высокий дом — один из самых ярких домов старого квартала. Простая фахверковая конструкция с крутым седлом / пар. ti a l вальмовая крыша , i t была построена на вершине первого этажа из песчаника примерно в 1580 году. tourismus.schmalkalden.de tourismus.schmalkalden.de	Der hohe, auf einem Sandsteinerdgeschoss errichtete Bau von etwa 1580 mit einfach gegliedertem Fachwerk und steilem Satteldach mit Krppelwalm ist eines der markantesten Gebude innerhalb der Altstadt. tourismus.schmalkalden.de tourismus.schmalkalden.de

Нью-Йорк — Кукушка — 9 способов добраться поездом, такси, автобусом, автомобилем и самолетом

Добраться из Нью-Йорка в Кукушку можно 9 способами на поезде, такси, автобусе, машине или самолете

Выберите один из вариантов ниже, чтобы просмотреть пошаговые инструкции и сравнить цены на билеты и время в пути в планировщике путешествий Rome2rio.

Какой самый дешевый способ добраться из Нью-Йорка в Кукушку?

Самый дешевый способ добраться из Нью-Йорка в Кукушку — на автомобиле, который стоит 2300 — 3400 рублей и занимает 5 часов 54 минуты.

Подробнее

Как мне быстрее всего добраться из Нью-Йорка в Кукушку?

Самый быстрый способ добраться из Нью-Йорка в Куку — лететь и ехать. Этот вариант обойдется от 8000 до 20000 рублей и займет 3 часа 54 минуты.

Подробнее

Как далеко от Нью-Йорка до Кукушки?

Расстояние от Нью-Йорка до Кукушки составляет 456 км.Протяженность дороги — 515,4 км.

Проложить маршрут

Как мне добраться из Нью-Йорка в Куку без машины?

Лучший способ добраться из Нью-Йорка в Кукушку без машины — поездом или такси, поездка занимает 6 часов и стоит 13–25 000 рублей.

Подробнее

Сколько времени нужно, чтобы добраться из Нью-Йорка в Кукушку?

Дорога из Нью-Йорка в Кукушку занимает около 6 часов, включая пересадку.

Подробнее

Сколько длится перелет из Нью-Йорка в Куку?

Самый быстрый перелет из аэропорта Ньюарка в аэропорт Ричмонда — прямой рейс, который занимает 1 час 21 минуту.

Искать рейсы

Могу ли я поехать из Нью-Йорка в Кукушку?

Да, расстояние между Нью-Йорком и Куку составляет 515 км. Поездка от Нью-Йорка до Кукушки занимает примерно 5 ч 54 м.

Проложить маршрут

Какие авиакомпании летают из аэропорта Ньюарка в аэропорт Ричмонда?

United Airlines предлагает рейсы из аэропорта Ньюарка в аэропорт Ричмонда.

Искать рейсы

Где я могу остановиться рядом с кукушкой?

В Cuckoo более 65 отелей. Цены начинаются от 7500 рублей за ночь.

Подробнее

Какие компании предоставляют услуги между Нью-Йорком, штат Нью-Йорк, США, и Куку, штат Вирджиния, США?

Прямого сообщения из Нью-Йорка в Куку нет. Тем не менее, вы можете сесть на поезд до Вашингтонского вокзала Юнион, сесть на поезд до Эшленд Амтрак, а затем взять такси до Кукушки.Кроме того, вы можете сесть на автобус до New York Ave на 35Th St, пройти пешком до Юнион-Сити, сесть на автобус до Ashland & Richmond, Va, а затем взять такси до Cuckoo.

Хотите узнать больше о путешествиях по США
