Четырехскатные крыши домов разновидности - Кровля и крыша



Стропильная система четырехскатной крыши

Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше. Качество кровли обеспечивается прочностью стропильной системы.

Четырехскатная крыша своими руками

Особенности крыши из четырех скатов

  1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона — это экономия на стройматериалах и трудозатратах;
  2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют деформированию крыши под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше;
  3. Конструкция и устройство стропильной системы вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры;
  4. В плане архитектурного соответствия четырехскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам;
  5. Эстетичность четырехскатной крыши доказана практикой и временем – такие конструкции используются с тех времен, как люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Каким образом будет конструироваться стропильная система четырехскатной крыши, зависит от того, какая будет кровля – шатрового типа или вальмовая. Поэтому стоит подробнее рассмотреть эти разновидности четырехскатной крыши, их особенности и устройство.

Устройство вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов, и финишного декоративного и защитного покрытия. По типу крепления стропильная система вальмовой крыши подразделяется на висячую и и наслонного типа. Наслонная схема стропильной системы четырехскатной крыши в исполнении более экономична, проще в монтаже и по конструкции.

Системы стропил

Важно: При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.

Схема стропильной конструкции крыши с четырьмя скатами

  1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирающийся в мауэрлат, вторым торцом крепится к следующей стропильной паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо сразу надежно фиксировать. Также накосные стропила выполняют роль опоры для нарожников;
  2. Трапециевидные деревянные сборки для скатов кровли;
  3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то стропильную конструкцию соединяют в блок из нескольких элементов, чтобы потом из этих блоков составлять единую кровлю;
  4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Применение этих элементов позволяет собрать кровлю практически без дополнительного укрепления;
  5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков;
  6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции;
  7. Шпренгелями увеличивают жесткость стропильной системы по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырехскатной кровли

Шатровая крыша

Крыша по типу шатра собирается из треугольных деревянных конструкций. Не специалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой крыши. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная четырёхскатная крыша стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

Крыша в виде шатра

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница — только длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и стропильные балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

Безраспорно-наслонная схема

Как работать со стропилами – советы и правила

  1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами;
  2. Древесина для любых элементов стропильной системы должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%;
  3. Мауэрлат делается бруса с квадратным сечением 150 мм или прямоугольным сечением 150 х 100 мм.
  4. Стропила должны иметь ≥ в длину 50 мм, и в ширину ≥ 150 мм;
  5. Для всех изделий стропильной системы используется одна порода дерева, и желательно – хвойные породы;
  6. Чтобы изготовить большое количество ригелей, стоек и прогонов с один углом среза, используется заранее заготовленный шаблон.

Шаблон для разметки стропил

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного устройства мауэрлата зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома.

Для крепления ростверка к стенам используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как крепить мауэрлат

Как собирать и монтировать на месте стропильную систему четырехскатной вальмовой крыши:

  1. Верхние плоскости несущих стен дома необходимо перед установкой стропил вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид;
  2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня;
  3. Следующей крепится центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен;
  4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками;
  5. Чтобы вальмовая крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое стропило нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные стропильные балки нужны, чтобы соединить конек со стенами;
  6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки;

Важно: между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхности вплоть до фундамента.

Крепление стропил к мауэрлату

  1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается, исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении крепятся в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами;
  2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой;
  3. Для укрепления верхнего торца накосных стропильных брусьев монтируется ферма из шпренгелей. Она состоит из 2-х подкосин, выходящих из одной точки.
  4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается, исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать для доски или пятислойную фанеру.

Четырёхскатная крыша стропильная система, видео, фото


Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше.

Источник: jsnip.ru



[content-egg module=GdeSlon template=compare]

Виды крыш частных домов по конструкции и геометрическим формам

Крыша современного дома – это не просто накрытие для него, существующее в целях защиты от дождя, снега и солнечных лучей. Крыша – это своеобразное продолжение дома в архитектурном плане, благодаря которому и формируется его общий вид. Более того – от того, крыша какого типа установлена на доме и зависит его общая комфортность.

Хотя, крыша должна быть не только красивой, но еще и надежной. В принципе, существуют многочисленные виды крыш частных домов, однако самыми распространенными являются лишь некоторые из них, о которых и пойдет речь в этой статье.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все крыши по своим особенностям в конструктивном плане делятся на скатные и плоские. И те, и другие имеют ряд достоинств и недостатков.

1. Например, в настоящее время крыши плоского типа в процессе возведения жилых частных домов, практически не используются. Причина кроется в том, что уклон в 3 градуса, который имеет крыша такого типа, ведет к тому, что с нее плохо «скатываются» атмосферные осадки. А это значит, что о хорошей надежности плоской крыши говорить не приходится. Да и в дизайнерском отношении плоская крыша сильно проигрывает скатной. Поэтому, в большинстве случаев, плоская крыша оборудуется тогда, если на ней планируется организовать какое-либо дополнительное пространство типа бассейна, палисадника или террасы.

Конструкция плоской крыши.

2. Намного практичнее в этом плане скатная крыша, которая имеет ряд преимуществ по отношению к крыше плоского типа. Достаточный угол ската способствует тому, что крыша самостоятельно очищается от воды и снега, и в целом представляет собой более надежную конструкцию, нежели плоская крыша. Под такой крышей можно легко сделать чердак или мансарду. Несмотря на ряд достоинств, у скатной крыши имеются и некоторые недостатки, которые связаны с дороговизной строительства и со сложностью ее ремонта в процессе эксплуатации.

Строение скатной крыши.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении. Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша – разделенная со всем помещением.

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным. И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять и различные формы крыш частных домов.

Односкатная крыша

На данный момент, самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены, имеющие разную высоту. В результате чего, наклон крыши происходит в одну, какую-либо сторону. Обычно она чаще всего используется при строительстве сараев, гаражей и других хозяйственных построек. Но нередко ее можно увидеть и на дачных домиках. При всех своих достоинствах, основной недостаток такой крыши состоит в том, что мансарду в доме с такой крышей обустроить нельзя. Да и ее внешний вид оставляет желать лучшего.

Дом покрытый односкатной крышей.

Двускатная крыша

2-х скатная крыша является распространенной в селах и в небольших городах. Этот вид крыши дошел до наших дней с давних времен. Как можно догадаться, состоит такая крыша из 2-х скатов, соединенных друг с другом при помощи «конька». Интересно, что такие скаты бывают как симметричными относительно друг друга, так и отличаться друг от друга углом наклона или длиной. Под такой крышей можно легко оборудовать чердак или мансарду. Этот вид крыши можно смело считать самым практичным и наиболее распространенным. Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами.

Один из самых распространенных видов крыш – скатная крыша. Фото – barntoolbox.com

Вальмовая крыша

Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша носит название вальмовой, а сами скаты именуются вальмами. Верхняя часть скатов имеет слуховые окна. Если сравнивать этот тип крыши с рассмотренным выше, то сооружать его намного сложнее. Поэтому, строительство такой крыши необходимо доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильным ветрам – просто феноменальная.

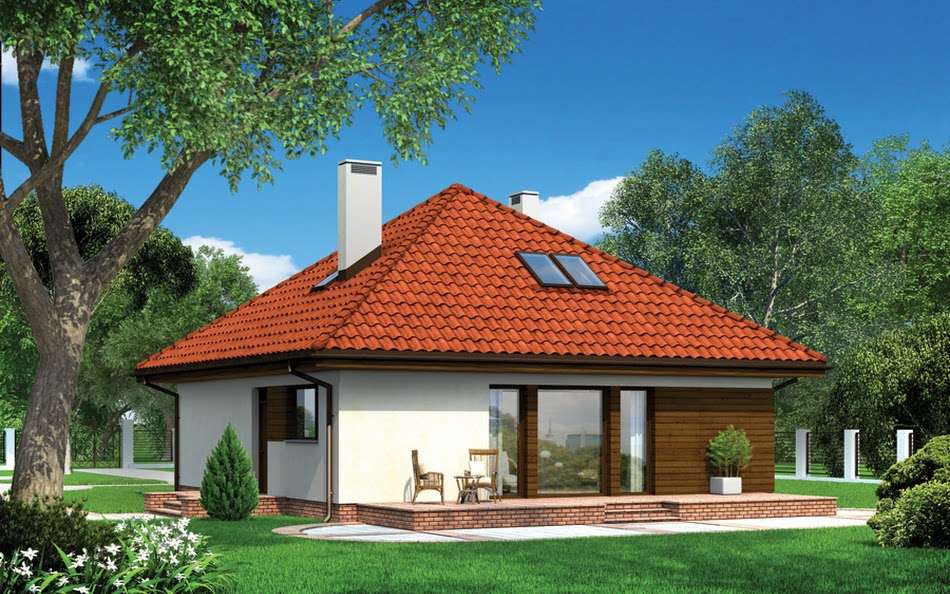

Пример дома с вальмовой крышей.

Полувальмовая крыша

Полувальмовый тип крыши считается промежуточным звеном между 2-х скатной и вальмовой крышами. Торцевые фронтоны в этом случае сделаны в виде трапеции, а их верх накрыт полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы представляют собой довольно интересные декоративные элементы.

Существует и еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму оставшейся части фронтона, в котором обычно организовывается слуховое окно. Если судить о такой крыше по ее внешнему виду, то она представляет собой довольно большой интерес для дизайнеров.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

Шатровая крыша

У вальмовой крыши есть еще одна разновидность, которая получила название шатровой крыши. Конструктивно она имеет 3 и более скатов, сходящихся в одной верхней точке. Этот тип крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу, просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то в нем обычно используется шатровый тип крыши. В плане устойчивости к ветрам, этот тип крыши довольно хорошо себя зарекомендовал. К тому же, с точки зрения дизайнерской мысли, альтернатив таким крышам мало.

Пример шатровой крыши.

Многощипцовая крыша

Если здание имеет форму сложного многоугольника, то оно обычно накрывается многощипцовой крышей. Такие крыши очень сложны конструктивно из-за своей непростой системы стропил. Тем не менее, при удачном проекте такой крыши, можно создать очень уникальную конструкцию.

Пример многощипцовой крыши.

Ломаная крыша

К видам мансардных крыш частных домов нередко относят и ломаный тип крыши. Такую крышу иногда называют крышей мансардного типа. Они имеют довольно большой угол наклона излома, что позволяет более полно использовать полезную площадь мансарды в здании.

Вариант ломанной крыши.

Купольная и коническая крыши

Купольные и коническая крыши встречаются очень редко, что касается частных жилых домов. Как правило, эти конструкции представляют собой сооружения округлой формы, однако накрывается ими не все помещения дома, а лишь отдельные его элементы, к которым, к примеру, можно отнести веранды круглой формы, либо декоративные башенки.

Слева купольная и справа коническая крыши.

Комбинированные крыши

Но самую сложную конструкцию имеют комбинированные типы крыш. Если говорить более простым языком, то такие крыши представляют собой сочетания многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если коттедж имеет комбинированную крышу, то его весьма необычный вид привлекает внимание, ибо имеет большое количество слуховых окошек, крытых небольших балкончиков, а также веранды открытого и закрытого типа. И все бы ничего, но такие крыши нелегко строить и обслуживать в дальнейшем.

Пример комбинированной крыши.

Как бы там ни было, но крыши, вне зависимости от своей формы или типа, постоянно совершенствуются и дополняются новыми элементами.

Виды крыш частных домов их формы и варианты Фото


Представляем вашему вниманию все возможные виды крыш частных домов которые отличаются как по конструктивным особенностям так и по формам. Рассмотрим все плюсы и минусы той или иной формы крыши частного дома и в каких случаях их можно применять для покрытия вашего дома.

Источник: srbu.ru



[content-egg module=GdeSlon template=compare]

Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Вальмовая крыша: что это такое, конструкция, плюсы и минусы, виды (полувальмовая, четырехскатная, двускатная), видео и фото


Какими бывают вальмовые крыши. Как правильно устроить стропильную систему для вальмовой крыши. Пошаговая инструкция по монтажу вальмовой крыши своими руками.

Источник: roofs.club



[content-egg module=GdeSlon template=compare]

Проекты домов с четырехскатной крышей: вальмовая, шатровая

Особенности домов с четырехскатной крышей

Вальмовая кровля, которую еще называют шатровой, выполняется с четырьмя скатами. Два из них в плане имеют форму треугольника, а два других — трапециевидную форму. Между собой скаты соединяются при помощи коньковой балки.

Дома с четырехскатной кровлей смотрятся очень эффектно и стильно, в чем можно убедиться благодаря фото на нашем сайте. Крыша данного типа придает коттеджу более стильный и оригинальный вид, делает его визуально больше. Как правило вальмовая крыша монтируется на одноэтажных домах с площадью не менее 100 м2. Также ей могут оснащаться двухэтажные коттеджи и дома большей этажности.

Особенности устройства стропильной системы вальмовой кровли обуславливают ее высокую прочность и надежность. В сочетании с эффектным внешним видом это делает четырехскатную крышу очень популярным решением, но при том ее цена несколько выше, по сравнению с традиционной двухскатной.

При разработке проектной документации и чертежей четырехскатной кровли очень важно правильно подобрать угол ската, который может быть от 15° до 65°. При выборе угла должны учитываться следующие важные параметры:

  • Климатические условия. При большом количестве осадков угол должен быть не менее 45 °.
  • Материал кровельного покрытия. Для рулонных материалов допустимым является угол 2-25 °, для кровли из штучных элементов — от 15 °. Для шифера, металлочерепицы и других крупноформатных материалов — от 25 °.
  • Наличие мансарды. В этом случае рекомендуемый угол составляет от 38 ° до 45 °.

Заказать постройку 4-х скатного дома

Предлагаем вам выбрать проекты домов в 4-скатный крышей с террасой, бассейном, гаражом и другими элементами. Мы обеспечиваем высококачественное исполнение работ и отличную точность результата. Заказывайте строительство или проект дома с четырехскатной крышей в компании Основа!

Четырехскатная крыша — 65 фото домов, виды крыш

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Блок: 1/6 | Кол-во символов: 401
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Преимущества

  1. Отсутствие вертикальных фронтонов значительно понижает аэродинамическое сопротивление крыши. Такие здания рекомендуется строить в регионах с большими значениями ветровых нагрузок. Вальмовая крыша имеет одинаковые показатели парусности со всех сторон, во время строительства зданий нет необходимости учитывать розу ветров в данном регионе.

    Стропильная система четырехскатной крыши

    Устройство и конструкция четырехскатной крыши

  2. Небольшой угол наклона скатов дает возможность существенно увеличивать величину свеса стропильных ног. Четырехскатная крыша одновременно может служить навесом для веранды, повышает защищенность фасадных стен от негативного воздействия осадков.
  3. Линейные параметры крыши позволяют органично сочетать новые строения с существующим стилем старых одноэтажных построек. Это очень важно в городах, где местные власти пытаются сохранить первоначальный исторический вид застроек.

Четырехскатная крыша двухэтажного загородного дома. Большие свесы хорошо защищают стены от дождя и снега

Блок: 2/5 | Кол-во символов: 1015
Источник: https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu

Что нужно знать о четырехскатных стропильных системах?

Существуют два варианта четырехскатных крыш: вальмовая и шатровая. Первый тип имеет форму прямоугольного конверта, состоящего из двух основных трапециевидных скатов и конька, и двух фронтонных (боковых) скатов — треугольников:

Шатровая кровля – это четыре одинаковых равнобедренных треугольника, соединенных в одной верхней точке (напоминает шатер):

Оба варианта предусматривают установку, как наслонных, так и висячих стропил, которые устанавливаются с использованием стандартных технологий.

Блок: 2/7 | Кол-во символов: 551
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Недостатки

  1. Техническая сложность. Такие крыши могут рассчитывать и строить только высокопрофессиональные специалисты. Без большого практического опыта строительных работ правильно построить вальмовую крышу невозможно.

    Наклонные мансардные окна следует не забывать закрывать во время сильного дождя, иначе на полу будет лужа

  2. Большие потери кровельных материалов. Вальмовая крыша имеет четыре примыкания скатов, в каждом необходимо подрезать кровельные покрытия. Это приводит к увеличению непродуктивных потерь дорогостоящих материалов и, как следствие, к возрастанию сметной стоимости сооружения.
  3. Небольшое чердачное пространство. Малые параметры по высоте и ширине, необходимость монтажа дополнительных опор и раскосов стропильной системы значительно уменьшает размеры чердачного пространства. Вальмовые крыши не используются во время строительства мансардных помещений. А это в настоящее время очень востребованные проекты домов, позволяют при минимальных финансовых потерях существенно увеличивать площадь жилых помещений.

Окно, встроенное в скат крыши, может быть и вертикальным. Такое окно называют «летучая мышь». Встроенное в кровлю из натурального шифера или металлочерепицы, смотрится очень эффектно

Еще один вариант встройки в крышу полноценных окон

Как видим, преимущества четырехскатной крыши сомнительны, а недостатки весомые.

Практический совет. Профессиональные строители рекомендуют выбирать четырехскатные крыши только в исключительных случаях, когда другие варианты по различным причинам неприемлемы.

Блок: 3/5 | Кол-во символов: 1520
Источник: https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu

Как выбрать тип стропильной системы для 4-скатной кровли?

При отсутствии центральной опоры кровли, выбор делается в пользу висячей стропильной системы. Если для каждой стропилины можно найти верхнюю и нижнюю опоры, то следует выбрать наслонную конструкцию. Этот вариант проще и доступней для непрофессиональных мастеров. Нужно лишь запомнить два главных условия: при жестком креплении низа и верха стопил, необходим усиленный мауэрлат, так как на него передается распор; при шарнирном креплении или полужестком соединении (например, верх шарнирный, а низ – жесткий или наоборот), мауэрлат усиливать не нужно:

Выбор одного из видов четырехскатной кровли должен быть обусловлен формой самого дома. Для квадратных домов возводятся шатровые стропила, для прямоугольных – вальмовые. Также, можно встретить сложные многоскатные крыши комбинированного вида, которые содержат и вальмовые и шатровые элементы.

И вальмовые и шатровые конструкции сохраняют основные функции двускатной кровли (например, возможность обустройства мансарды) и смотрятся очень эстетично:

Блок: 3/7 | Кол-во символов: 1059
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Фото четырехскатной крыши

Также рекомендуем посетить:

Блок: 12/12 | Кол-во символов: 139
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Почему же четырехскатная крыша популярнее двухскатной?

«Зачем же лишняя головная боль и сложности?», — спросите вы: «Ведь можно соорудить простую двускатную кровлю гораздо быстрее и дешевле». Здесь мастера подчеркивают некоторые важные моменты в пользу выбора именно четырех скатов для крыши:

  1. Высокая ветроустойчивость. Четырехскатная кровля не имеет фронтонов, все ее плоскости наклонены к коньку. Такое строение минимизирует воздействие сильного ветра и сводит к «0» возможные разрушительные последствия.
  2. Наиболее удачное распределение нагрузки. Многоскатная кровля выдерживает максимальное количество осадков, так как пологие скаты принимают часть основной нагрузки. Поэтому, провисание, деформация и разрушение стропильной системы, в данном случае, имеют минимальную вероятность.
  3. Доступность выбора любого способа утепления крыши. Прямые фронтоны требуют особого подхода при выборе вида утепления крыши, так как расположены вертикально и подвержены продуванию ветром. Пологие скаты вальмовых и шатровых систем позволяют равномерно утеплить крышу любым доступным материалом.

Кроме перечисленных «плюсов», крыша с четырьмя скатами отлично сберегает тепло, может быть облицована любым кровельным материалом и всегда имеет аккуратный вид.

Блок: 4/7 | Кол-во символов: 1239
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Блок: 6/6 | Кол-во символов: 2733
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Блок: 6/12 | Кол-во символов: 298
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Стропильная система

Четырехскатная крыша своими руками — оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Блок: 7/12 | Кол-во символов: 836
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Напоследок несколько видеоматериалов:

Итак, мы описали монтаж стропильной системы четырехскатной крыши, его основные принципы, и даже немного углубились в некоторые нюансы. Вальмовые и шатровые конструкции – хоть и не самый простой, но вполне осуществимый вариант для каждого начинающего мастера. Особенно, если у него есть хорошие помощники. Желаем успехов в работе!

Блок: 7/7 | Кол-во символов: 386
Источник: http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Полезное видео

В данном видео вы узнаете как построить вальмовую крышу своими руками:

Блок: 8/8 | Кол-во символов: 142
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Блок: 9/12 | Кол-во символов: 493
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

Блок: 10/12 | Кол-во символов: 358
Источник: http://mojdominfo.ru/chetyrexskatnaya-krysha/

Кол-во блоков: 20 | Общее кол-во символов: 14234
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://krysha-expert.ru/kak-sdelat-kryshu-chetyrekhskatnuyu: использовано 2 блоков из 5, кол-во символов 2535 (18%)
  2. http://mojdominfo.ru/chetyrexskatnaya-krysha/: использовано 7 блоков из 12, кол-во символов 3247 (23%)
  3. https://stroychik.ru/krysha/chetyrehskatnaya: использовано 2 блоков из 6, кол-во символов 3134 (22%)
  4. https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/valmovaja/chetyrehskatnaya-svoimi-rukami.html: использовано 2 блоков из 8, кол-во символов 1296 (9%)
  5. https://www.onduline.ru/blog/chetyrehskatnaja-krysha-foto: использовано 1 блоков из 2, кол-во символов 787 (6%)
  6. http://small-roof.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html: использовано 4 блоков из 7, кол-во символов 3235 (23%)

Источник: m-strana.ru

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Вернуться к оглавлению

Содержание материала

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Вернуться к оглавлению

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

    Пример четырехскатной шатровой крыши у коттеджа

  2. В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  3. Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.
Вернуться к оглавлению

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Проект двухэтажного дома с четырехскатной крышей

Кроме того, здесь же даются рекомендации по подбору кровельного материала и изоляции.

Вернуться к оглавлению

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.
Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.
При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

    Проект одноэтажного дома с оригинальной четырехскатной крышей

  2. Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  3. Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  4. При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Вернуться к оглавлению

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

    Проект двухэтажного дома с четырехскатной крышей

  3. Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  4. Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  5. Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  6. Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Четырехскатная крыша, стропильная система: чертежи

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант - крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант - простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество - большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

Шатровая крыша - конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша - стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система - расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой - на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат - брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками - чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

Проект дома с четырехскатной крышей, и гаражом: двухэтажный

Представляем новый проект от нашего архитектурного бюро – проект двухэтажного дома с четырехскатной вальмовой крышей и гаражом в ДНП Оболдино-1 Московской области. Работая с заказчиком, мы предложили расположить двухэтажный дом в угловой зоне участка. У такого местоположения есть несколько несомненных преимуществ, одно из них – большое свободное место на участке, где можно разместить, например, угловую баню с бассейном. Другое преимущество — перед гаражом дополнительно выделена площадь для парковки двух автомобилей.

Проект дома 2 этажа с гаражом — практичное решение.

Прогуляемся по дому. На первом этаже расположены большая кухня-столовая совмещенная с гостиной, гостевая комната, гардеробная, удобная кладовая, котельная, санузел, а также уютная терраса с барбекю. Планировка зоны кухня-столовая-гостиная открытая, что, несомненно, является преимуществом.

У нас можно купить готовый проект дома с четырехскатной крышей

Заказчик в ходе проектирования пояснил, что сам большой любитель провести время у плиты на кухне, приготавливая кулинарные блюда для своей семьи. Поэтому практически в центре кухни-столовой расположен островок с плитой и рабочей зоной для приготовления изысканных угощений для всех участников последующей трапезы.

Обеденный стол вынесен ближе к окнам. Пространство вокруг стола освещено в погожий день ярким солнцем сразу из трех огромных окон с двух сторон света. После сытного обеда можно продолжить неторопливую беседу в рядом расположенной гостиной. На втором этаже расположены спальня родителей, две детских комнаты, две гардеробные и два санузла. Все сделано для спокойного и безмятежного отдыха всей семьи после насыщенного событиями дня.

Преимущества проекта дома с вальмовой крышей

Основное достоинство этого проекта – совмещенные с домом гараж на один автомобиль и терраса с зоной барбекю. Эти постройки окружают двухэтажный дом, сливаясь с ним в едином архитектурном стиле. Крыша террасы и гаража визуально является продолжением вальмовой крыши дома.  Для дома нашего заказчика была выбрана именно вальмовая или шатровая четырехскатная крыша, обладающая уникальными преимуществами, в том числе и лучше всех типов крыш выдерживающая ветровые нагрузки. Угол наклона и высота крыши были выбраны исходя из расчетов ветровых и снеговых нагрузок в данной местности. Отсутствие фронтонов и большие свесы делают фасад дома гармоничным, приближенным к «золотому сечению», т. е. практически идеальным пропорциям всего дома. К тому же такие свесы в большей мере защищают фасады дома со всех сторон от атмосферных осадков.

Планы дома с гаражом и террасой

1 этаж

2 этаж

Проект дома с гаражом и террасой: как объединить зоны?

Вход на террасу и в гараж возможен как из дома, так и с улицы. Очень удобно, когда в непогоду можно заехать в гараж и пройти в дом с тяжелыми сумками, не промочив при этом одежду.

При покупке типового проекта привязка дома — Бесплатно!

Между гаражом и террасой поместились санузел и котельная. Дымоход из котельной и печки-барбекю единый и совмещен с приточно-вытяжной вентиляцией, что к тому же экономит место в доме.

Терраса с барбекю это место общения и развлечения большой дружной компании. На террасе расположена небольшая мини-кухня с раковиной и рабочей зоной, где можно приготовить отменные блюда, не заходя в дом и не тревожа домочадцев своим присутствием. Терраса хоть и открытая, но на ней будет всегда тепло, даже зимой, когда вас окружают близкие друзья, единомышленники за роскошным столом. Тепло идет не только от расположенной на террасе печки-барбекю, но и от дружеской беседы с верными товарищами.

Материал стен дома — крупноформатный кирпич. Проект дома разработан таким образом, что при постройке не надо подрезать ни один из них, что увеличивает скорость строительства, одновременно упрощая его.

Преимущества крупноформатного кирпича:
  • быстрота строительства коробки дома
  • отличная теплоизоляция
  • великолепная звукоизоляция
  • экологичность материала
  • негорючесть кирпича
Фото проекта двухэтажного дома с гаражом и четырехскатной крышей

Этот дом принесёт радость от обладания им не только молодой семье с двумя детьми, но и их друзьям, когда собравшись все вместе на террасе они будут вспоминать тот момент, когда захотели его построить!


Если Вам понравился проект, отмечайте его в соцсетях.

Также смотрите похожие статьи:

Проект дома с большими окнами

Проект угловой бани

Проект гаража с баней из кирпича

Главный архитектор проекта Рябков Сергей Сергеевич

Руководитель проектного отдела

Четырехскатные крыши одноэтажных домов с террасой. Красивые проекты домов с четырехскатной крышей: фото, каталог

Эстетические качества кровли играют важную роль в образе жилого дома. Но гораздо важнее надежность и долговечность её конструкции. Тщательный выбор её типа и формы станет залогом соответствия кровли потребностям застройщика.

Четырехскатные крыши частных домов имеют прекрасные показатели устойчивости к воздействию ветра. Наиболее удачно смотрятся одноэтажные дома с вальмовой крышей, ведь такой тип подходит для зданий, имеющих большую площадь, и придает им солидности. Индивидуальной особенностью их сложной конструкции является обязательное наличие слуховых и мансардных окон, обеспечивающих хороший уровень освещенности и естественную вентиляцию. При равной площади частного дома площадь вальмовой кровли будет превышать площадь двухскатной. Это обуславливает увеличение стоимости её выполнения для застройщика.

В каталоге Z500 для двухэтажных и одноэтажных домов площадью от 100 м2 предусмотрены четырех скатные крыши домов вальмового типа. Такие дома популярны среди застройщиков, поэтому мы регулярно пополняем коллекцию новыми типовыми проектами. Купить наши проекты можно по ценам, которые находятся на среднерыночном уровне 2017 года.

Если среди готовых архитектурных проектов, предложенных в каталоге, нет полностью удовлетворяющих вашим требованиям, то за отдельную оплату может быть разработан оригинальный с четырехскатной крышей. Также может быть планировка домов с четырехскатной крышей.

Планы проектов домов с четырехскатной крышей: особенности кровельной конструкции

Кровля с четырьмя скатами может выполняться вальмовой или шатровой. Шатровая кровля имеет скаты, сходящиеся в одной точке. Вальмовая кровля состоит из двух треугольных скатов и двух трапециевидных, которые соединяются посредством коньковой балки.

Выбирая проекты домов с четырехскатной крышей (фото, видео, чертежи, схемы, эскизы можно смотреть в этом разделе) для реализации под ключ, важно учитывать такой фактор как угол наклона кровли.

Планы домов с четырехскатной крышей: условия выбора угла наклона кровли

Поскольку угол ската позволяет кровле беспрепятственно отводить осадки, он считается наиболее значимым критерием безопасности, практичности и эстетической характеристикой. Значение его лежит в пределах от 15 до 65˚ и зависит от:

  • Климатической зоны строительства. Если она предполагает большой объем осадков, то целесообразно предусматривать крутую кровлю, уклон которой будет не менее 45°. Менее крутые скаты подходят для районов с сухим климатом. Пологую кровлю с углом наклона не превышающим 30˚ стоит выполнять для строений, подверженных порывистым частым ветрам.
  • Материала покрытия кровли. Для рулонных материалов следует предусматривать угол ската в 2-25°, при использовании штучных элементов – от 15°, элементы крупных размеров (металлочерепицу и шифер) укладывают на скаты с углом наклона от 25°ﹾ.
  • Наличия мансардного этажа. Если планировка проектов домов с четырехскатной крышей предусматривает наличие этого помещения этого помещения, то для комфортного проживания в нем важно грамотно выбрать уклон, чтоб не допустить уменьшения площади мансарды и высоты её помещений в случае с занижением его значений, и организации большого неиспользуемого пространства под коньком вследствие его чрезмерного увеличения. В случае с мансардным коттеджем уклон кровли должен лежать в пределах 38° - 45°. Для крыши, скаты которой расположены под углом менее 30°, лучшим вариантом будет проектирование чердака.

Увеличение угла наклона скатов и, как следствие, потребность в большем количестве материалов возникает ввиду увеличения длины стропил и площади конструкции, поэтому значительно возрастает смета на её строительство.

Время чтения ≈ 4 минут

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами - деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни - брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек - до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) - накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами - от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка - горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример .

Архитектурный облик постройки во многом определяется типом и формой крыши. Но, обращая внимание на эстетическую составляющую, нельзя забывать и о требованиях к функциональности кровли.

Разновидности четырехскатных конструкций

Представленные на нашем сайте решения включают постройки с лаконичной функциональной кровлей, а также здания с крышами сложной формы, конструкция которых предусматривает обустройство мансардных и слуховых окон, комбинацию кровель на разных уровнях и т. д. Мы предлагаем две основные разновидности четырехскатных конструкций.

Шатровые. Угловые стропила верхними концами сходятся в одной точке, формируя коньковый узел. Все скаты представляют собой одинаковые равнобедренные треугольники.

Вальмовые. Угловые стропила верхними концами попарно крепятся к коньку, длина которого меньше длины ската, за счет чего формируются два треугольных и два трапециевидных ската.

Преимущества 4-скатных крыш

Надежность. Конфигурация и угол наклона плоскостей четырехскатной кровли позволяют ей выдерживать высокие снеговые нагрузки, а также противостоять сильным порывам ветра за счет низкой парусности.

Возможность создания мансарды. Вальмовые конструкции прекрасно подходят для организации этого помещения, позволяющего значительно увеличить полезную площадь дома. На нашем сайте Вы найдете проекты коттеджей с 4-скатной крышей, в которых предусмотрена мансарда.

Широкий выбор кровельных покрытий. Для четырехскатной крыши может использоваться любой листовой или штучный материал, в том числе композитная и мягкая черепица.

Проекты домов с четырехскатной крышей, цена и фото проекта дома с 4-скатной крышей


Проекты домов с четырехскатной крышей. Большой ассортимент проектов домов. Доработка планировок под заказчика.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов.

Проекты домов с четырехскатной крышей

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Вернуться к оглавлению

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Как вы знаете, подавляющее большинство частных построек имеют скатную кровлю, как правило, это двухскатная крыша. Много поколений прошло с тех пор, как был изобретен данный вид кровельного каркаса, следовательно, люди к нему уже привыкли. Но несмотря на это несколько десятилетий назад многие застройщики решили, что такой вид здания им уже надоел, и пора что-то менять. На смену двухскатной кровле пришли одноэтажные дома с четырехскатной крышей. В данной статье я разберу преимущества и недостатки такой стропильной системы, структуру и ее разновидности.

Преимущества дома с четырехскатной крышей

Перед тем как рассматривать плюсы и минусы нужно сказать пару слов об определениях. Четырехскатная крыша имеет в кровельной сфере другое название: «вальмовая». Она делится на несколько разновидностях, но о них я расскажу чуть ниже. Как вы знаете, все познается в сравнении, поэтому я буду указывать на преимущества четырех скатов, сравнивая их с более просто конструкцией: двухскатной стропильной системой.

  • Вальмовую стропильную систему можно отнести к верно структурированной. Здесь отсутствуют вертикальные торцевые стены (щипцы и фронтоны), следовательно, сопротивление воздуха уменьшается в разы. Такой тип кровельной системы подходит для районов, где имеются ураганные ветра с резкими порывами. Кроме этого, ее карнизные свесы чувствуют себя более комфортно и разрушаются медленнее.
  • Угловые ребра, которые сходятся около опорной коньковой балки обладают повышенной жесткостью, поэтому чтобы деформировать четырехскатную крышу придется приложить колоссальные усилия.
  • Вальмовая крыша имеет серьезные размеры по площади. Кроме этого карнизные свесы можно выпускать далеко за пределы несущих стен, тем самым создавая козырек, который будет защищать стены здания от воздействия атмосферных осадков.
  • Издали ваш дом не будет казаться таким громадным, так как крыша не выделяется своей высотой. Это бывает полезно, когда внешний вид вашего участка не позволяет размещать большие сооружения.
  • Вальмовая крыша может размещать на своей поверхности практически все кровельные материалы, но многие застройщики предпочитают покрывать ее мягкими продуктами.

ВАЖНО: Если вы проживаете в районе с большим количеством осадков, то за счет возможности создать большие карнизные свесы четырехскатная кровля является одной из лучших возможных вариантов.

К недостаткам можно отнести следующее:

  • Создавать вальмовую крышу несколько сложнее, так как в ней присутствует куда больше элементов. Кроме этого, количество материалов повышает ценник. Но опять же из-за отсутствия фронтонов уменьшаются каменные работы, так что это нужно изучать индивидуально.
  • Если в готовой постройке присутствуют мансардные окна, находящиеся с торцов, то во время сильного дождя их необходимо закрывать, в противном случае на полу образуется большая лужа.
  • Из-за конструкции кровельного каркаса часть чердачного пространства будет «съедаться». Этот пункт особенно важен, если вы хотите создать мансардный этаж.
  • Большинство застройщиков устанавливают на вальмах световые окна, дабы они пропускали естественный свет на мансардный этаж. Если вы планируете, то же самое, тогда вам нужно знать один факт. Перед началом выпадения осадков обязательно проверьте данное окно. В случае если оно не будет закрыто, то вода без проблем будет затекать внутрь помещения, что может серьезно повредить вещи, находящиеся внутри.

ВАЖНО: Если вы планируете выводить слуховые окна по вальмам, то лучше делать их вертикальными. В строительстве это называется «летучая мышь». Для такого типа крыши идеально подходит ондулин или металлочерепица.

Вот как выглядят проекты одноэтажных домов с четырехскатной крышей:

Конструктивные элементы

Четырехскатная крыша состоит из плоскостей, пересекающихся друг с другом. Две торцевые плоскости являются треугольниками и называются вальмами. Что касается фасадных, то они имеют форму трапеции и занимают подавляющее большинство всего кровельного пространства. Кровельный уклон данной кровли варьируется в пределах от 15 до 60 градусов. Такая крутость позволяет размещать на поверхность практически любые кровельные покрытия.

Конструктивная сторона такой кровли в обязательном порядке должна включать в себя следующие элементы:

  • Конек. Любую скатную кровлю, если не брать в расчет односкатную, трудно представить без данного элемента. Из-за того, что в кровельном каркасе присутствует довольно много пиломатериалов, конек лучше устанавливать вентилируемый. Таким образом проблем у естественной вентиляции будет меньше, а влага уходить быстрее.
  • Сами скаты. Кстати, в зависимости от дизайна постройки, величины площади частей крыши могут отличаться друг от друга.
  • Карнизных и фронтонных свесов. Данные участки кровли предназначены для отвода падающих осадков от стен здания. Они создаются посредством крепления кобылок по концам стропильных ног.
  • Стропильная система является каркасом всей крыши и должна создавать из прочных пород древесины. Идеальным материалом для этого являются хвойные породы.
  • Водосточная система. Несмотря на то, что большинство частных построек имеет всего один этаж, отвод осадков является обязательным условием эксплуатации здания. В противном случае может возникнуть ситуация, когда фундамент попросту треснет из-за воздействия влаги.
  • В зависимости от кровельного покрытия подбираются снегодержатели. Они могут быть разных видов, поэтому все зависит от региона вашего проживания.

Пример хорошего дома с четырехскатной крышей можете посмотреть на фото выше.

Виды четырехскатной крыши

Уже давно было придумано множество типов конструкций крыш, но относительно недавно их собрали в некоторую систему, где отметили главные, и разобрали подвиды.

Вальмовая крыша имеет четыре разновидности:

  • Стандартная четырехскатная система. Здесь нет ничего лишнего, так сказать классика. Четыре ската, по бокам треугольные, а с фасадов трапециевидные. Все плоскости собираются в верхней точке и образуют коньковый узел. Особенностью такой конструкции является то, что длина конька значительно меньше длины всего здания. Как ни странно, стропильная система стандартной вальмовой кровли относится к разряду повышенной сложности, поэтому ее вряд ли можно собрать собственными силами без должной подготовки.
  • Полувальмовая голландская. Взглянув на такую крышу можно сразу установить схожесть с двухскатными. Дело в том, что голландская система имеет два больших трапециевидных ската, а с торцов дома сооружаются уменьшенные вальмы. Благодаря этому по торцам можно устанавливать обыкновенные световые окна, которые куда дешевле мансардных.
  • Датская полувальмовая система. Здесь идут четыре ската, которые по своей форме напоминают трапеции, но они отличаются по размерам. Вальмовая часть такой крыши начинается чуть ниже конькового элемента, а сверху нее располагается небольшой треугольный фронтон. Его можно эксплуатировать для вставки светового или слухового окна.

  • Мансардная крыша с четырьмя скатами. Данная конструкция имеет две треугольных вальмы и два ломанных ската, уклон которых можно менять по своему усмотрению. Это удобно, в случае если вам необходимо сделать высокие потолки на мансардном этаже.
  • Наверняка, вам попадались на глаза квадратные дома с четырехскатной крышей. Такая стропильная система называется шатровой . Она требует довольно высокой устойчивости, поэтому делается из равнобедренных треугольников. Данная разновидность отличается от своих аналогов тем, что все части кровельной плоскости равны между собой и являются треугольником. Кроме этого, на такой крыше отсутствует необходимость монтажа конькового элемента.

ВАЖНО: Проекты домов с четырехскатной шатровой крышей должны создавать с учетом ходов для искусственной вентиляции. Так как без аэраторов или дефлекторов, влага будет скапливаться на чердаке.

Двухэтажный дом с четырехскатной крышей будет смотреться очень красиво и массивно, посмотрев фото выше, вы определенно скажете то же самое.

Состав стропильной системы

На фото одноэтажных домов с четырехскатной крышей можно разглядеть их красоту и дизайн, но самое основное скрыто внутри. Стропильная система является основой всей крыши, на ней держится все. Как уже говорилось ранее, для создания каркаса лучше всего подходят прочные породы древесины, а именно: хвойные. Но несмотря на все свои качества, любой природный материал подвержен гниению и разложению . Чтобы предотвратить это, пиломатериалы обрабатываются антисептиками, а для повышения степени возгорания на них наносят антипирены.

«Скелет» данной кровли имеет следующие элементы:

  • Опорный брус или по-другому мауэрлат. Весь вес конструкции распределяется именно по нему, после чего идет по стенам и уходит в фундамент.
  • Стойки – поддерживающие составляющие. Они размещаются на балке или лежне и предотвращают любую деформацию стропильных ног.
  • Стропила. Такой тип кровли имеет в своем арсенале два типа стропильных элементов: диагональные и рядовые. Первые формируют начало вальмового ската, а вторые выполняют опорные функции на трапециевидных скатах.
  • Затяжка. Эту функцию выполняет балка. Она расположена горизонтально и стягивает пару стропильных единиц, дабы стены здания не пошли в стороны от нагрузки.
  • Подкос. Брус, который устанавливается под определенным углом по отношению к стропилам.
  • Верхний прогон. Элемент, соединяющий верхние концы стоек. По своей сути он является опорой для стропил.
  • Обрешетка. Она может быть, как сплошной, так и разряженной. Все будет зависеть от применяемых кровельных материалов.

Если вы далеки от строительства, то вам придется нанимать рабочих, в противном случае вы рискуете сделать что-либо не по технологии и обрушить всю конструкцию крыши.

Одним из важных этапов при строительстве дома является создание крыши. От ее правильного выбора и возведения зависит не только внешний вид дома, но и внутренний комфорт. Для загородных домов, как правило, выбирают четырехскатную крышу, которая имеет множество преимуществ перед остальными видами покрытия, но и ее возведение требует знания множества нюансов.

Проект коттеджа с четырехскатной крышей

Кроме того, у этого вида крыши есть несколько разновидностей со своими особенностями.

Преимущества четырехскатной крыши

В первую очередь четырехскатная крыша обеспечивает равномерный прогрев помещения со всех сторон. Кроме того, пространство под крышей образует теплый и большой чердак, в итоге при строительстве одноэтажного дома вы получаете по сути два этажа, причем на чердачном пространстве можно обустроить мансарду.

Говорить о том, что такая крыша отлично защищает от непогоды, наверное, даже не стоит, а вот то, что этот вид покрытия более устойчив к воздействию ветра знают немногие. Такая крыша позволяет закрыть конструкцию практически любой сложности в отличие от двускатной крыши, которая предназначена в основном для стандартных строений.

Пример четырехскатной крыши в оригинальном проекте жилого дома

Устройство четырехскатной крыши позволяет включить в ее конструкцию дополнительные элементы, которые служат не только декоративным элементом, но и несут функциональную нагрузку. Это могут быть чердачные и слуховые окна, которые оживят внешний вид дома, или панорамные, расположенные в самом теле крыши.

Разновидности крыши, состоящей из четырех скатов

Различают три основных вида четырехскатной крыши:

  1. Шатровая – самая простая в изготовлении крыш благодаря отсутствию дополнительных элементов. Такое покрытие выглядит, как пирамида, в основании которой лежит квадрат или прямоугольник. По сути, это четыре одинаковых или два парных треугольника, сходящиеся в одной точке. Как понятно, фронтоны при такой конструкции не предусмотрены.

Пример четырехскатной шатровой крыши у коттеджа

  • В проекте вальмовой крыши также на предусмотрены фронтоны, и состоит она из двух пар разных по форме сторон. С торца или по короткой стороне дома скат выглядит как треугольник, по длинной стороне – как трапеция.
  • Полувальмовая – пожалуй, самая сложная в изготовлении конструкция, так как каждый скат выполняется из двух частей: верхней треугольной и нижней трапециевидной. Такая крыша позволяет обустроить на чердаке просторную мансарду с панорамными окнами, а при желании и балконом. При этом прочность и надежность такого покрытия совсем не страдает. Как правило, такие крыши применяются при обустройстве двухэтажных домов.

Параметры, учитывающиеся при возведении четырехскатной крыши

Подобное покрытие, пожалуй, самое сложное в изготовлении в основном благодаря тому, что такая крыша является одной из самых тяжелых, которые используются при частном строительстве.

Поэтому прежде чем приступать к ее возведению, необходимо создать проект, учитывающий все нагрузки, которые будут влиять как на саму крышу, так и на строение.

Под нагрузками подразумевают следующие воздействия, оказываемые на стропильную систему:

  • Общий вес самой конструкции, который складывается из массы кровельных материалов и различных видов изоляции;
  • Вес дополнительных элементов, таких как окна, антенны, лестницы и прочее оборудование, располагающееся непосредственно на поверхности крыши;
  • Нагрузки от ветра, снега и других осадков, при этом для расчета берутся среднестатистические данные, присущие региону, в котором проводится строительство.

Проект коттеджа с мансардой, верандой и четырехскатной крышей

Конструкция разбивается на отдельные участки, для каждого из которых проводится отдельный расчет. При этом учитывается тот факт, что большинство элементов в реальном состоянии находятся в наклонном положении и их размеры бумаге не соответствуют истинным.

Также проектирование крыши проходит с учетом стандартных габаритов используемых материалов, это избавит от дополнительной работы по обрезке и подгонке и существенно сократит объем отходов. Доверить создание проекта лучше все же профессионалу, так как правильно рассчитать конструкцию доступно не каждому человеку, особенно если запланировано много дополнительных элементов.

В проекте, который предоставит специалист, кроме чертежа стропильной системы, должны быть приведены расчеты по длине стропил, расположение обрешетки и схемы узлов соединения всех элементов как основных, так и дополнительных.

Какой материал выбрать для стропил и кровли

В качестве материала для стропильной системы, как правило, выбирается древесина лиственницы или сосны, которую тщательно проверяют на отсутствие дефектов и трещин.

Определенные требования предъявляются и к влажности сырья, оптимально она должна находиться на уровне 18-22%.

Более влажный брус в обязательном порядке нужно предварительно просушить, так как монтаж стропильной системы, выполненный из мокрого дерева, приведет при усушке к деформации и перекосу всей конструкции.

Сечение бруса, используемого при строительстве, должно быть определено в процессе разработки проекта. Но в некоторых случаях допустимо применить альтернативный вариант, когда применяется доска с сечение 5х10 см и 5х20 см.

Проект дома с гаражом в стиле «хайтек»

Если прочностных характеристик таких досок недостаточно, допускается их удвоение.

Кровельный материал, который используют для покрытия, выбирают в зависимости от климатической зоны, предназначения чердачной зоны и угла наклона крыши.

  • Как правило, для крыши, расположенной под углом в 30-60 градусов, в качестве материала выбирается черепица или состоящая из отдельных элементов кровля;
  • Угол в 15-60 градусов предпочтителен для крыши из стальных или асбестовых листов;
  • Крыша в 10-20 градусов закрывается шифером или рулонным материалом.

Как определить количество необходимых материалов

На основании изготовленного проекта определяют количество необходимого материала и его стоимость.

При этом нужно учитывать несколько факторов:

  1. В первую очередь необходимо точно рассчитать общую площадь крыши, которая рассчитывается по карнизным свесам.

Проект одноэтажного дома с оригинальной четырехскатной крышей

  • Выберите материал, из которого будет изготавливаться кровля, хотя этот этап предпочтительнее выполнить еще на стадии проекта.
  • Учтите припуски для парапетов и навесов, а также размер нахлестов при монтаже.
  • При раскрое материала для строительства в любом случае образуется некоторое количество отходов, поэтому стройматериал закупается с запасом в 10-15% от общего объема.

При покупке материала не старайтесь экономить в ущерб качеству, древесина не должна иметь дефектов и изъянов.

Особенности монтажа четырехскатной крыши

Главная задача при обустройстве крыши правильно изготовить стропильную систему, именно от нее и зависит прочность и жесткость конструкции:

  1. В первую очередь устанавливается и крепится на анкеры мауэрлат, представляющий собой брус, уложенный по периметру наружной стены. При этом расстояние от края должно быть не менее 5 см.
  2. Далее выполняют разметку согласно проекту крыши под другие основные элементы конструкции.

Проект двухэтажного дома с четырехскатной крышей

  • Устанавливаются стойки и коньковый брус, который в обязательном порядке выравнивают по уровню. Для этих целей удобней всего использовать отвес.
  • Для закрепления стоек по вертикали используют укосины (подпорки, стоящие под наклоном к стойке).
  • Монтируют все необходимые стропильные ноги и нарожники. При этом если дом, а, значит, и крыша имеет небольшие размеры, используют висячие стропила, для больших строений применяют наклонный вариант.
  • Устанавливается обрешетка, изоляция и кровельный материал. Монтируются ендовы (желоба, отводящие воду с поверхности крыши) и конек.

Кстати, четырехскатные крыши являются отличным вариантом для применения на различных беседках. Так как подобная крыша очень похожа на шатер, то она прекрасно защищает от непогоды и пользоваться беседкой можно, невзирая на дождь или жару.

К тому же выглядят такие строения довольно привлекательно и современно, благодаря чему отлично вписываются в окружающий ландшафт.

А вот использовать четырехскатную кровлю для бани достаточно нецелесообразно, так как цена этой конструкции существенно выше, чем стоимость обычной двускатной крыши. При этом в чердачном помещении баня определенно не нуждается. Однако если ландшафтный дизайн предполагает строительство всех зданий в одном стиле, то никто не мешает изготовить подобную крышу и для бани.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей


Особенности проектов частных домов и коттеджей с четырехскатной крышей. Как сделать такую кровлю своими руками фото и видео.

Одноэтажный дом с вальмовой крышей

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град – это и есть кровля. Сами же крыши различают несколько основных разновидностей – плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием – вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов – треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

  • Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
  • Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
  • Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
  • Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
  • Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
  • Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

  • Основной минус – требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
  • Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
  • Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
  • Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы – эркеры – используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

  • Общее число скатов;
  • Углы наклона конструктивных элементов;
  • Форма;
  • Тип материала покрытия;
  • Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

Как рассчитывается 4-х скатная крыша.

Длина основания (a)

Ширина основания (b)

Угол наклона скатов (градусы)

Длина вальмовых стропил

Площадь поверхности кровли

Высота мансарды также влияет на высоту вальмой кровли.

Проекты одноэтажных и двухэтажных домов с четырехскатной крышей

Приступать к строительству любого дома невозможно без грамотно составленного проекта. Именно в нем будут отображены все данные относительно размеров, расположений комнат и используемых материалов. Сегодня очень распространенным остается вариант дома с четырехскатной кровлей. Это связано с тем, что подобные постройки довольно вместительные, имеют привлекательный вид и могут выступать в качестве круглогодичного жилища.

Проекты одноэтажных

Одноэтажные конструкции с четырехскатной крышей – это отличное решение для дачи или частного дома, в котором можно будет жить с комфортом на протяжении всего года.

Проект No1

У этой конструкции общая площадь составляет 139 м2, а вот размеры – 11х15 см. Всего в нем расположились 4 помещения, из них 3 спальни. Цоколь, гараж и мансарда проектом не предусмотрены. Отделка выполнена из дикого камня.

Одноэтажный дом с четырехскатной крышей 139 м2

При строительстве стен использовался пеноблок или газобетон. Согласно проекту, в доме имеются: комната для приема гостей кухня, холл, кладовая, прихожая, бойлерная, 3 спальни, 2 санузла, зимний сад. А вот как выглядят каркасные дома в скандинавском стиле, можно увидеть на фото в данной статье.

Проект No2

Общая площадь строения составляет 58 м2, а вот жилая – 32 м2. Габариты строения – 10х8 м. Мансарда, цоколь и гараж проектом не предусмотрены. В качестве облицовки использовалась штукатурка.

При возведении стен задействовали пеноблок или ячеистый бетон. Основание свайно-ростверкового типа. В доме имеются: тамбур, бойлерная, парилка, санузел, холл, комната для гостей, кладовая и спальня. Также будет интересно увидеть, как выглядит дом в американском стиле.

Проект No3

У этого дома общая площадь составляет 65 м2, а жилая – 44 м2. Его размеры – 9х9 м. Мансарда, цокольное помещение и гараж отсутствуют. Для отделки фасада используется штукатурка. В доме имеются прихожая, котельная, холл, санузел, 2 спальни, ванная, гостиная и кухня.

Проект No 4

Этот проект предполагает дом, общая площадь которого составляет 61 м2, а жилая – 35 м2. Габариты постройки – 8х10 м. Цоколь, гараж и мансарда отсутствуют. В качестве внешней отделки используется штукатурка. Стены возводились из ячеистого бетона или пеноблока. А вот какие существуют проекты красивых домов в классическом стиле, и как они выглядят. поможет понять данная статья.

Основание представлено в виде ленточной монолитной железобетонной плиты. В доме сосредоточены такие помещения, как тамбур, бойлерная, парилка, санузел, спальня, холл, гардероб, гостиная.

Проект No5

Общая площадь одноэтажного дома составляет 132 м2, а жилая – 68 м2. Цоколь, гараж и мансарда отсутствуют. В качестве наружной отделки используется облицовочный кирпич. Возводятся стены из ячеистого бетона или пеноблока.

Согласно проекту, в доме сосредоточены такие комнаты: прихожая, холл, гостиная, 3 спальни, 2 санузла, столовая, кухня, кладовая. А вот как выглядят проекты небольших двухэтажных домов из кирпича, и как происходит их строительство, очень подробно изложено в данном видео.

Проекты двухэтажных

Выбирать двухэтажный дом с четырехскатной кровлей стоит большой семье, так как подобные конструкции довольно вместительные.

Проект No1

Это двухэтажный дом, имеющий полноценный второй этаж, выполненный в традиционном стиле. Согласно проекту, в доме имеется просторное техническое помещение, которое можно оборудовать под хранение инструментов. Дневная часть дома поделена на гостиную, столовую и кухню. Под лестничным маршем сосредоточена небольшая кладовая. В просторной комнате на 1-ом этаже может находиться кабинет, который в случае необходимости можно будет переделать в гостиную. На втором этаже находится 3 просторные спальни и 2 санузла.

Размером 225 м2

Общая площадь дома составляет 225 м2, а жилая – 172 м2. Кровля выполнена под наклоном 30 градусов. Ее площадь составляет 255 м2. Стены возводятся из керамических блоков или ячеистого бетона. Перекрытие цельного типа. Для покрытия крыши применяют керамическую черепицу, металлочерепицу.

А вот как выглядят модульные дачные дома, и как происходит строительство такого дома, поможет понять данная статья.

Как выглядит одноэтажный дачный каркасно щитовой одноэтажный дом 4х6 , можно увидеть в данной статье: http://2gazon.ru/postroiki/zhilye/karkasno-shhitovye-dachnye-doma.html

Возможно вам также будет интересно узнать о том, какой дом построить для постоянного проживания, и по каким параметрам его стоит выбирать.

Проект No2

Этот двухэтажный дом характеризуется боковым расположением гаража и наличием кабинета на первом этаже. Дом выполнен в классической форме, которая выгодно смотрится с колористическим оформлением экстерьера. Благодаря сдержанному дизайну все внимание сосредоточено на панорамном остеклении второго этажа.

Даже при планировке внутренней зоны соблюдалась гармония. На первом этаже находится дневная зона. Это комната для гостей и кухня. Из гаражного помещения через отдельную гардеробную имеется выход в дом. Еще на первом этаже находится ванная и дополнительное помещение.

размером 162 м2

На втором этаже сосредоточены 4 спальни, которые формируют ночную зону. Самая просторна комната имеет выход на балкон. Там можно будет летними теплыми вечерами сидеть за чашечкой чая и просто отдыхать. Каждая спальня оборудована встроенным шкафом. А вот ванная общая.

Общая площадь постройки составляет 162 м2, а жилая – 137 м2. Кровля выполнена под наклоном 25 градусов, ее площадь составит 191 м2. При возведении стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Для обустройства кровли может применяться керамическая черепица, металлочерепица или цементно-песчаная черепица. А вот как будет выглядеть план дома 8на8 с мансардой из кирпича, и насоклько хорошо выглядит данный проект дома, поможет понять данная статья.

Проект No3

Этот проект предполагает возведение компактного двухэтажного дома, выполненного в строгом стиле. Лаконичную форму выделяет четырехскатная кровля и выверенная облицовка фасада. Проживать в таком доме с комфортом могут 4 человека.

Еще на первом этаже имеется просторная ванная. На втором этаже сосредоточены 3 спальни. В одной из них находится гардеробная. Еще на втором этаже есть общая ванная.

Размером 114 м2

Жилая площадь дома составит 114 м2. Кровля выполнена под наклоном 22 градуса, ее площадь составляет 114 м2. Для возведения стен используется ячеистый бетон или керамические блоки. Перекрытие цельного типа. Обустройство кровли может осуществляться при помощи керамической черепицы, металлочерепицы и цементно-песчаной черепицы.

Виды четырехскатных крыш

Четырехскатная кровельная конструкция может быть выполнена в нескольких вариантах, среди них:

  1. Классическая. У нее прямые, без переломов стропила, угловые ребра берут начало от конька. Все свесы сосредоточены на одном уровне.
  2. Шатровая . Этот вариант предполагает сведение всех ребер в одной центральной точке.
  3. Датская вальмовая . У нее в верхней части находятся короткие скаты фронтоны. В датскую кровлю можно будет предусмотреть полноценные вертикальные окна.
  4. Ломаная или мансардная вальмовая . Эта конструкция сложна в изготовлении, но зато с ее помощью можно отвести большую площадь под жилые комнаты.

На видео - классическая четырехскатная крыша:

Дома с четырехскатной кровлей сегодня остаются одними из самых востребованных. Такая популярность вызвана тем, что существует возможность оборудования дополнительной комнаты. Для обустройства такой кровли часто задействуют металлочерепицу или керамическую черепицу. Приведенные выше проекты можно использовать для строительства уютного и полноценного дома для круглогодичного проживания всей семьи с комфортными условиями.

Проекты домов с четырехскатной крышей, как сделать


Проекты домов с четырехскатной крышей. Одноэтажные и двухэтажные дома с четырехскатной крышей. Виды четырехскатных крыш для домов. Крыша

и шатровая: в чем разница?

Это битва двух самых популярных стилей крыш в мире. Двускатная или вальмовая крыша. Кто победит? У них обоих есть свои сильные и слабые стороны, и, если вы не планируете строить новый дом, у вас, вероятно, есть тот, в котором вы застряли, нравится вам это или нет.

«Я бы сказал анекдот про крышу, но это было бы выше вашей головы».

-Некоторый папа

Знание различий между двускатной и шатровой крышей может помочь вам получить скидки на страхование домовладельцев, лучше изолировать и успешно спланировать реконструкцию чердака, поэтому давайте погрузимся в эту тему, чтобы вы действительно знали различия между фронтоном и вальмовая крыша.

Что такое шатровая крыша?

Самая старая конструкция с шатровой крышей, которая все еще стоит в США, - это Block House в Клеймонте, штат Делавэр. Он был построен в 1654 году и является единственным сохранившимся строением поселения в этом районе. Однако популярность шатровых крыш в Америке возникла в начале 1700-х годов, вдохновленных британскими архитектурными проектами.

Если вы не видите вертикальное пространство стены, доходящее до вершин крыши, вы, вероятно, смотрите на какой-то тип вальмовой крыши. Крыша скатная со всех сторон и образует между соседними скатами гребень, называемый вальмовой.Базовый дом с шатровой крышей будет иметь 4 наклонные стороны и один горизонтальный гребень наверху.

Вальмовая крыша может иметь несколько разновидностей. Некоторые примеры - это скрещенные, мансардные, капотные, шатровые, пирамидальные, и в большинстве беседок, которые вы видите, используется конструкция вальмовой крыши в форме восьмиугольника или шестиугольника.

Простая вальмовая крыша

Что такое двускатная крыша?

Первые двускатные крыши начали использовать колонисты в США в начале 1600-х годов. Большинство старейших зданий Америки имеют двускатную крышу.Двускатная крыша - наиболее часто встречающаяся крыша в США.

Вы узнаете ее по как минимум двум скатам и 2 фронтонам с гребнем, идущим от пика к пику. Фронтон - это вертикальная, не наклонная сторона крыши, иногда содержащая окно или вентиляционное отверстие с жалюзи. Если вы видите, что края линии крыши образуют вертикальный треугольник до вершины, это двускатная крыша.

Как и вальмовая крыша, двускатные крыши могут иметь такие вариации, как открытая, коробчатая, двускатная, двускатная, двускатная и голландская двускатная.И двускатная, и голландская двускатная крыша представляют собой гибрид двускатной и вальмовой крыши.

Крыша с откидной крышей частично наклоняет концы верхнего конька вниз в фронтон. Голландская двускатная крыша выглядит как двускатная крыша, построенная поверх вальмовой крыши, нижние части которой скошены со всех сторон.

Простая двускатная крыша

Двускатная крыша

Есть причина, по которой обе конструкции все еще используются сегодня, хотя их конструкции имеют свои плюсы и минусы. При выборе одного из них для новой крыши или при покупке дома следует учитывать несколько факторов.Какая погода в этом районе? Сколько места вам нужно? А как насчет энергоэффективности? Сколько денег вы хотите потратить на строительство?

И шатровые, и двускатные крыши хорошо подходят для заснеженных и дождливых регионов. Конструкционная прочность вальмовой крыши может выдержать вес снега сверху, а наклон двускатной крыши может легко сбрасывать дождь и снег. Однако, если вы строите или покупаете дом в районе с сильным ветром или там, где присутствуют штормы, такие как ураганы, шатровая крыша - лучший вариант.

Вальмовые крыши имеют саморегулирующуюся конструкцию, прочную конструкцию, меньшие уклоны и обычно имеют меньшую площадь поверхности, которая может улавливать разрушительные ветры. По сравнению с двускатными крышами, где участки с большим уклоном имеют большую тенденцию терять черепицу при сильном ветре, а двускатная сторона может вести себя как воздушный змей, что может привести к разрушению или отслоению крыши. Важно, чтобы двускатная крыша была установлена ​​правильно и с соответствующими распорками.

Если вам нужно больше места для хранения вещей или жилого помещения, выберите двускатную крышу.Вальмовые крыши обычно имеют более низкий потолок на чердаке и в большинстве случаев не позволяют жилое пространство. Их лучше всего использовать как небольшой чердак для хранения вещей. На двускатной крыше достаточно места для хранения вещей и проживания. Добавив окна на фронтоны, вы также можете добавить света в пространство.

У вас также есть возможность добавить слуховые окна к любому типу крыши, но слуховые окна, установленные на двускатной крыше, создают наилучшую планировку пригодного для жизни чердака.

Хотите сэкономить на расходах на электроэнергию? Что ж, действительно сложно сказать, какой вариант лучше.Необходимо учитывать несколько факторов, таких как местный климат, размер пространства под крышей и то, как вы решите его использовать. Например, двухскатная крыша дешевле вентилируется, чем четырехскатная, но если вы используете чердак под двускатной крышей для проживания и добавляете кондиционер, общая экономия вылетает в окно.

Выбор дизайна крыши на основе других факторов, таких как эстетика, региональные ветры или жилое пространство, может быть лучшим началом, а затем работать над планом энергоэффективности в последнюю очередь.

Если у вас ограниченный бюджет, вам следует выбрать двускатную крышу, а не шатровую, если это возможно в вашем регионе. Двускатная крыша - это простая конструкция с несложной конструкцией, в которой обычно используется меньше материалов. Вальмовые крыши сложны в строительстве и, следовательно, являются более дорогим вариантом. Однако шатровые крыши требуют меньших затрат на страхование.

Когда речь идет о затратах на восстановление кровли, они действительно зависят от сложности кровли. Квадрат вместо квадрата, простая двускатная крыша будет дешевле по сравнению со сложной двускатной крышей с множеством пересечений, но иногда двускатная крыша также может быть сложной, например, добавление мансардных окон или дополнительных крыльев к конструкции дома.

Вот краткое сравнение шатровой и двускатной кровли.

Gable Hip
Более низкая стоимость строительства?
Более низкая стоимость ремонта? ✔ *
Более низкие расходы на страхование жилья?
Лучшая прочность и долговечность?
Лучшая энергоэффективность? ✔ *
Лучшее хранилище или жилая площадь?
* Сложные конструкции кровли или жилых помещений могут изменить это.

заключение

Вальмовая и двускатная кровля - отличные варианты конструкции крыши. Если вы собираетесь строить, просто убедитесь, что вы хорошо поработали над местным климатом и погодой, прежде чем принимать решение о споре о двускатной или шатровой крыше.

Теперь, когда вы знаете разницу между двускатной и шатровой крышей, меняет ли это ваши планы? Довольны ли вы тем, что у вас уже есть на собственной крыше, или хотите, чтобы вы могли измениться? Сообщите мне свои мысли в комментариях ниже.

Марк - ремесленник и дизайнер, имеющий опыт в области сохранения исторических памятников, архитектурных сборных железобетонных изделий и жилищного строительства.

Он жил в домах середины века и реставрировал их уже почти 20 лет.

Подпишитесь сейчас и получите БЕСПЛАТНУЮ электронную книгу!

Что такое шатровая крыша со стоячим фальцем?

Металлочерепица со стоячим фальцем - это долговечное кровельное решение, которое можно использовать как на вальмовой, так и на двускатной крышах.

Что такое шатровые и двускатные крыши?

Шатровая или шатровая крыша - это тип крыши, при котором каждая сторона крыши наклонена вниз к стенам.Вальма вальмовой крыши - это внешние углы, которые создают две смежные стороны в месте их пересечения.

Шатровые крыши, как правило, имеют довольно пологие скаты, а дома с шатровой крышей могут также иметь двускатные части или слуховые окна.

Это пример вальмовой крыши

С другой стороны, двускатная крыша имеет крышу с двумя сторонами, которые наклонены вниз к стенам. Стены ограждают концы двускатных крыш, а сам фронтон является частью стены между двумя сторонами крыши.

Это пример двускатной крыши

Вальмовые крыши в целом более сложны, чем двускатные, и для них требуются стропила или фермы.Тем не менее, вальмовая крыша является самозатягивающейся и поэтому намного лучше подходит для районов, подверженных ураганам. Двускатные крыши менее сложные и менее дорогостоящие, но обычно более простые и более подвержены повреждениям от ветра.

Однако, если дом или конструкция не очень простые, большинство крыш, как правило, имеют несколько деталей и могут иметь как шатровую, так и двускатную крышу.

Что такое крыша со стоячим фальцем?

Металлические фальцевые крыши представляют собой панели, обычно вертикальные, которые проходят по всей длине крыши (от карниза до конька).Панели либо защелкиваются вместе, либо сшиваются вместе с помощью кровельной фальцевальной машины, которая соединяет панели вместе и создает водонепроницаемую поверхность кровли.

Фальцевую крышу можно узнать по приподнятым вертикальным швам в местах соединения соседних панелей.

Фальцовые крыши со стоячим фальцем можно устанавливать на вальмовые, двускатные крыши или крыши с несколькими функциями.

Узнать больше о металлической кровле

Лучший способ увеличить прочность и долговечность металлических крыш - это работать с инженером или квалифицированным дистрибьютором / подрядчиком металлических кровельных систем.Вы можете найти дистрибьютора или подрядчика McElroy Metal здесь .

С 1963 года McElroy Metal предоставляет строительной отрасли качественную продукцию и отличное обслуживание клиентов. Штаб-квартира семейного производителя компонентов находится в Боссье-Сити, штат Луизиана, и имеет 13 производственных предприятий по всей территории Соединенных Штатов. Качество, сервис и производительность были краеугольным камнем философии бизнеса McElroy Metal и на протяжении многих лет способствовали успеху компании.Как предпочтительный поставщик услуг, эти ценности будут по-прежнему находиться в авангарде модели McElroy Metal наряду с сильной ориентацией на клиента.

Различные типы конструкции скатных крыш - JTC Roofing

Когда дело доходит до шатровых крыш, можно найти несколько различных конструкций крыш. Как и в случае с любой кровлей, перспектива выбора подходящей кровли для вашей собственности может быть пугающим и запутанным процессом, поэтому здесь мы стремимся помочь прояснить различные типы, которые могут быть лучше всего для вас.Однако, прежде чем вдаваться в подробности о различных типах конструкции шатровой крыши, давайте уточним, что именно такое шатровая крыша.

Что такое шатровая крыша?

Это распространенный тип крыши, у которой просто нет плоских сторон. Эти конструкции крыши идеально подходят для домов, которые могут подвергаться воздействию суровых погодных условий, таких как сильные ветры или ураганы, они обладают улучшенными внутренними связями и имеют меньшую вероятность отслоения от дома на двускатном конце крыши. Хотя вальмовые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их защиту от атмосферных воздействий и другие практические преимущества.

Давайте теперь рассмотрим различные конструкции шатровой кровли более подробно:

Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши с коньком над частью крыши, который, в свою очередь, образует две стороны многоугольника и две стороны треугольника.

Пирамида вальмовая

Шатровая крыша пирамиды, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке на вершине крыши, которая выступает вверх.

Крестовина вальмовая

Эту конструкцию кровли можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши встречаются на соответствующих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Полуавтоматическая крыша

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (вальмовая) крыша

Это гибрид конструкции двускатной и вальмовой крыши, в котором полный или частичный двускатный двускатник может быть найден в конце конька крыши, что позволяет увеличить внутреннее пространство на крыше.Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

JTC Roofing гордится тем, что предоставляет высококачественные услуги по проектированию и установке шатровых кровель по всей Великобритании. Чтобы узнать больше о наших продуктах или услугах или по любому другому вопросу, свяжитесь с нашей дружной командой сегодня. Мы будем рады помочь с любыми вопросами, которые могут у вас возникнуть, и в кратчайшие сроки приступим к реализации вашего кровельного проекта.

Преимущества двускатной крыши по сравнению с четырехскатной крышей

Если вы хотите спроектировать или построить свой новый дом, вы, вероятно, задаетесь вопросом, какая крыша лучше всего подходит для вашего проекта: двускатная или шатровая. Ниже мы познакомим вас с каждым из них и сравним преимущества и недостатки этих двух очень популярных типов крыш. Начнем с того, что такое двускатная крыша.

На этой странице:

Что такое двускатная крыша?

Остроконечные крыши, также называемые «скатными крышами», являются наиболее распространенной формой крыш для домашней архитектуры в северной части Соединенных Штатов.Это потому, что этот тип крыши имеет простую конструкцию и очень доступен кровельщику. Не только это, но и двускатные крыши также отлично справляются с отводом атмосферных осадков.

Стиль двускатной крыши восходит к древнегреческой и римской архитектуре. Фронтон относится к треугольной области на торцевых стенах, которая заполняет пространство между двумя скатами крыши. В древние времена эта область была наполнена произведениями искусства и более заметными структурными указателями.

Большинство современных зданий с двускатной крышей не так нарядны.Обычно они отражают простую, естественную и гладкую эстетику, но есть способы добавить интересные цвета и текстуры, чтобы немного оживить вещи.

Различные типы двускатных крыш

Есть несколько различных типов двускатных крыш. Ниже мы дадим краткое описание каждого из них.

Передняя двускатная крыша

Источник: Old House Journal

Фронтальная двускатная крыша Конструкции представляют наибольший архитектурный интерес для конструкции на той же стороне, что и треугольная область под крышей.

Боковые двускатные крыши

Источник: Gove Group Real Estate

Боковая двускатная крыша конструкции имеют свои входы или наиболее отличительные особенности на той стороне, где крыша скатывается вниз.

Крестовина двускатная

Источник: Timber Homes Vermont

Поперечно-двускатная крыша объединяет две перпендикулярные друг другу секции двускатной крыши для создания большего внутреннего пространства и более интересного общего дизайна.

Коробчатая двускатная крыша

Источник: Ель

В конструкции с коробчатой ​​двускатной крышей фронтальная торцевая стена представляет собой треугольную надстройку, которая выступает из конструкции здания под линией крыши.

Голландские двускатные крыши

Источник: Houzz

Голландские двускатные крыши , также называемые двускатными крышами, используют основание четырехсторонних скатов четырехскатной крыши и имеют двускатную крышу сверху, называемую фронтоном.Обычно здесь окна устанавливают, чтобы пропускать больше естественного солнечного света.

Плюсы и минусы двускатной крыши

Вот список плюсов и минусов двускатной крыши, которые следует учитывать, особенно если вы планируете спроектировать и построить новую крышу:

Плюсы двускатных крыш

Стоимость - Поскольку двускатная крыша - это всего лишь две части крыши, соединенные вместе, конструкцию легко спроектировать и выполнить. Вам не нужно почти столько материалов, сколько требуется для постройки двускатной крыши, как для крыш других типов.

Защита от непогоды - Простая двускатная конструкция просто обеспечивает два склона для воды и других осадков, с которых легко стекать.

Больше чердачного пространства - Остроконечные крыши позволяют использовать сводчатые потолки. Это может создать намного больше внутреннего пространства для хранения и улучшить вентиляцию. Вы также можете легко добавить антресоль к конструкции остроконечной крыши для визуальной привлекательности и расширенного использования.

Введите свой адрес, чтобы узнать цену на крышу

Минусы двускатной крыши

Ветровая опасность - Если вы живете в районе, подверженном ураганам, остроконечная крыша - не лучший вариант.Сильный ветер оказывает сильное давление вверх на остроконечную крышу. Поскольку ветер имеет два выступа, сильные порывы ветра могут привести к тому, что часть вашей крыши оторвется. Особенно это актуально, если конструкция крыши имеет более крупный карниз.

Требуются прочные опоры - Существует дополнительная угроза обрушения конструкции, если в раме не используются прочные опоры. Убедитесь, что вы работаете с надежным подрядчиком или выполняете проект у инженера-строителя, прежде чем приступить к сборке.Никто не хочет иметь дело с обрушением крыши по дороге.

Узкий верхний этаж - Скатные крыши делают верхний этаж похожим на боулинг. Это особенно актуально для двускатных крыш, имеющих узкие углы наклона. Хотя боковые слуховые окна могут быть выдвинуты для света и воздухопроницаемости, все же может возникнуть ощущение тесноты. Если вы планируете обустроить там жилую зону, возможно, вы захотите смоделировать пространство в 3D, прежде чем продолжить свой выбор, чтобы убедиться, что в нем будет комфортно.

Чем двускатная крыша и вальмовая крыша?

Основное различие между двускатной крышей и вальмовой крышей состоит в том, что все четыре стороны вальмовой крыши спускаются вниз от каркаса конструкции. На двускатной крыше всего два основных ската. Вальмовая крыша обычно состоит из двух треугольных частей и двух трапециевидных секций.

Шатровые крыши выглядят несколько более современно, чем двускатные крыши, и их структурная устойчивость превосходит остроконечные крыши, поскольку каждая из четырех сторон крыши помогает поддерживать всю конструкцию.

Если бы египетские пирамиды были построены с использованием двускатной конструкции, сильные ветры на протяжении веков, вероятно, к настоящему времени радикально изменили бы свою форму, особенно на вертикальных стенах фронтона, где ветер ударил бы структуру под прямым углом.

Вальмовые крыши разных типов

Подобно двускатным крышам, существует несколько вариантов конструкции вальмовых крыш:

Пирамида вальмовых крыш

Источник: Dwell

Как ни странно, пирамидальные шатровые крыши также называют «открытыми двускатными крышами», которые состоят из четырех треугольных секций равной длины, которые достигают вершины на вершине крыши.Шатровая крыша пирамиды опирается на квадратную конструкцию.

Полускатные крыши

Источник: Архитектурный центр Чикаго

Полуаватная крыша Конструкция представляет собой гибрид двускатной и вальмовой крыши. Обычно открытый двускатный треугольник на фасаде здания частично покрыт рубероидом. Это создает большую структурную защиту от элементов, добавляя визуальный интерес (и стоимость).

Крестовина вальмовая

Источник: BCI Exteriors

Перекрестно-шатровая крыша Конструкции во многом похожи на конструкции с перекрестно-двускатными крышами, но вместо того, чтобы соединяться вместе, две конструкции вальмовой крыши пересекаются для большей визуальной привлекательности и увеличения площади в квадратных футах.

Преимущества вальмовой крыши перед двускатной крышей

Конструкция бедра обеспечивает идеальную защиту от суровых погодных условий, таких как дождь, снег и сильный ветер. Их легче найти в подверженных ураганам районах с сильным ветром. Это потому, что все четыре стороны крыши имеют уклон к земле, а плоские поверхности крыши отсутствуют и с одной стороны ограничено воздействие восходящего ветра.

Поскольку четыре стороны крыши прилегают друг к другу, опоры внутри конструкции не должны быть такими прочными.Это потому, что дизайн бедер саморегулируется.

Вальмовая крыша также позволяет встроить слуховое окно или воронье гнездо на верхнем этаже, увеличивая жилую площадь верхнего этажа до максимума. Вместо узкой чердачной аллеи, как в остроконечной конструкции, конструкция вальмовой крыши позволяет использовать большую площадь верхнего этажа, поскольку все четыре стороны конструкции постепенно спускаются от центра.

Введите свой адрес, чтобы узнать цену на крышу

Недостатки вальмовой крыши vs.двускатная крыша

Поскольку шатровые крыши сложнее спроектировать и построить, они стоят больше, чем остроконечные крыши. Каркас необходимо разрезать, измерить, соединить и закрепить в четырех местах на крыше вместо одного. Это может увеличить количество рабочих часов и затраты на оборудование.

Однако шатровая крыша не слишком дорого стоит, чем двускатная, особенно если вы работаете с опытными кровельными подрядчиками, которые их устанавливают регулярно.

Дополнительные швы на вальмовой крыше - это тоже области, где вам следует опасаться протекания воды в будущем.Пока ваша битумная черепица в хорошем состоянии, вам не нужно беспокоиться о замене или ремонте крыши в течение добрых 15 лет, особенно если вы регулярно обслуживаете свою крышу. Строительные материалы, такие как металл, отлично подходят для вальмовых крыш, поскольку металлические крыши могут прослужить до 60 лет.

Металлическая кровля значительно увеличит ваши кровельные расходы. Средние затраты на металлическую кровлю составляют от 6 до 12 долларов за квадратный фут, а на битумную черепицу - от 3 до 7 долларов. Однако вы получаете втрое больше срока службы за удвоенную стоимость.

Заключительные мысли о двускатных и вальмовых крышах

Двускатные и вальмовые крыши - одни из самых популярных конструкций крыш в Северной Америке. В то время как двускатные крыши относительно недороги и просты в проектировании и строительстве, вальмовые крыши также не намного дороже или сложнее в исполнении. Шатровые крыши предоставляют больше места под крышей для работы и лучше подходят для районов с сильным ветром, таких как зоны ураганов вдоль побережья.

Введите свой адрес, чтобы узнать цену на крышу

Гаражи с шатровой крышей и гаражи с двускатной крышей: подробное сравнение

Планируете построить новый гараж? Вы знаете, с чего начать? Что ж, Danley’s - идеальное место для начала вашего проекта строительства гаража.Мы проведем вас через весь процесс, чтобы убедиться, что ваш гараж именно такой, как вы хотите.

Если вы не знаете, нужен ли вам гараж с двускатной крышей или вальмовой крышей, мы рассмотрим характеристики обоих стилей гаража, чтобы облегчить ваше решение. Когда вы решили, какой стиль крыши выбрать, не забудьте получить бесплатную цитату от Дэнли, чтобы начать свой проект строительства гаража.

Что такое двускатная крыша?

Двускатная крыша очень распространена в США и стала вариантом для многих домовладельцев.Их легко узнать по треугольной форме, которую они создают на двух из четырех сторон гаража, называемой фронтоном.

Гаражи с двускатной крышей имеют скатную крышу с двух сторон, а ворота гаража расположены на двускатной стороне.

Существуют также двускатные двускатные гаражи с такой же крышей, но гаражные ворота устанавливаются под карнизом, где крыша спускается вниз.

Что такое шатровая крыша?

Вальмовые крыши также являются популярным типом крыш для гаражей.Шатровая крыша - это такая крыша, которая спускается со всех четырех сторон и доходит до вершины или гребня наверху. Стороны крыши все равны по высоте и длине.

Гаражи с шатровой крышей часто строятся как стандартные гаражи на одну машину без особых архитектурных особенностей. Однако вы все равно можете построить собственный гараж с шатровой крышей.

Danley’s будет работать с вами, чтобы спроектировать и построить гараж вашей мечты, адаптированный к вашим потребностям.

Боковая и двускатная крыша: Стоимость

Очевидно, что стоимость будет одним из важнейших факторов, определяющих, как вы собираетесь продолжать строительство вашего нового гаража.

Хотя стоимость - довольно неопределимый фактор, потому что на цену влияют другие факторы, такие как размер и другие характеристики, все же существует заметное различие между шатровой и двускатной крышей.

По общей стоимости вальмовая крыша будет дороже, чем двускатная. Гаражи с шатровой крышей требуют больше материалов для строительства и в целом представляют собой более сложную конструкцию.

Преимущество двускатных крыш

состоит в том, что их строительство дешевле, но если цена не имеет значения, мы более подробно рассмотрим это сравнение.

Гаражи с двухскатной крышей: прочность и долговечность

Поскольку гаражи с шатровой крышей требуют большего количества материалов и имеют более сложную конструкцию, чем гаражи с двускатной крышей, их преимущество заключается в большей прочности.

Вальмовые крыши более прочные и лучше защищают от сильного ветра. Снег и дождь могут легко соскользнуть с вальмовых крыш по всем четырем скатам.

Однако двускатные гаражи обеспечивают такую ​​же хорошую защиту от дождя и снега. Единственное реальное преимущество гаражей с шатровой крышей - это защита от сильных ветров, но здесь не будет никаких ураганных ветров, дующих через Чикаго, даже если его называют «Город ветров».”

В целом, если сравнивать прочность и долговечность, для вашего нового гаража отлично подойдет двухскатная или шатровая крыша.

Гаражи с двухскатной крышей: эстетика

Если вы хотите построить новый гараж, который привлечет внимание ваших соседей, друзей и семьи, то вам лучше всего подойдет двускатная крыша. Нельзя сказать, что шатровые крыши не выглядят великолепно. Просто создать неповторимый вид с двускатной крышей проще.

Например, вы можете добавить окна и различные облицовки сайдингом по бокам фронтона, чтобы выделить свой гараж.Гаражи с шатровой крышей часто имеют только гаражные ворота и крышу.

В конечном итоге красота в глазах смотрящего, поэтому решение, которое более эстетично, может измениться от домовладельца к домовладельцу.

Гаражи

с двускатной крышей часто предлагают больше возможностей, но если вы выберете компанию по строительству гаражей, такую ​​как Danley’s, у вас будет роскошь работать с преданными профессионалами для создания дизайна, который вы ищете.

Вальмовая и двускатная крыша: одинаковое соответствие

Построить новый гараж - это большие инвестиции, и важно, чтобы вы полностью наслаждались своим новым гаражом.При сравнении вальмовой и двускатной крыши единственная реальная разница - это внешний вид, который предлагает каждый стиль.

Крыши обоих типов достаточно прочны, чтобы выдерживать погодные условия Чикаго. Строительство гаражей с шатровой крышей будет немного дороже из-за количества материалов и сложности, но не должно быть слишком большой разницы.

Гаражи с двускатной крышей предлагают больше места для настройки на двускатных сторонах, тогда как гаражи с шатровой крышей не имеют такого большого пространства для работы.

Однако, когда вы выберете Danley’s для своего проекта строительства гаража, мы вместе с вами создадим гараж, который вам нужен.Для Дэнли нет слишком сложной работы. Начните свой индивидуальный проект гаража сегодня с бесплатной цитатой.

Вальмовая крыша против двускатной крыши - плюсы и минусы каждого типа крыши

Вальмовая крыша против двускатной крыши - что подойдет для вашей собственности?

Форма вашей крыши будет определять ее характеристики. По сути, цель крыши вашего дома - защитить всю конструкцию и уберечь интерьер от резких внешних воздействий. Большинство крыш жилых домов имеют естественный уклон, чтобы обеспечить адекватный дренаж воды во время дождя или во время шторма.

Форма крыши может обеспечить дополнительное жилое пространство, а также сделать ваш дом более устойчивым, энергоэффективным, защищенным от атмосферных воздействий и эстетичным. Формы крыш могут варьироваться от простых плоских крыш до очень сложных конструкций. Двумя наиболее распространенными скатными крышами являются вальмовые и двускатные.

Вальмовые и двускатные крыши имеют свои достоинства и являются популярным вариантом кровли для австралийских домов. Если вы строите новый дом или планируете заменить крышу в существующем доме, возникает большой вопрос: что лучше: вальмовая или двускатная крыша?

При выборе конструкции и формы крыши необходимо учитывать структуру дома, его расположение и общие элементы дизайна собственности.Часто все сводится к личным предпочтениям в эстетике. Однако у каждого стиля кровли есть свои плюсы и минусы, о которых мы поговорим в этой статье. Начнем с основ.

Что такое шатровая крыша?

Вальмовая крыша, популярная в Австралии, представляет собой форму крыши с тремя или более скатными плоскостями, в зависимости от конструкции дома. Все плоскости наклонены вниз от конька наверху вальмовой крыши. Наклон вальмовой крыши обеспечивает исключительный дренаж и дополнительное пространство для хранения / чердака.

Шатровая крыша будет иметь скаты с каждой стороны, что означает, что обычно есть три или четыре стороны равной длины, которые сходятся наверху, образуя гребень. Прочные, прочные и долговечные вальмовые крыши - отличный вариант для районов с сильным ветром. Шатровые крыши особенно популярны в прибрежных районах Австралии, однако подходят для всех типов климата.

Вальмовые крыши допускают различный дизайн и могут быть созданы по-разному, чтобы соответствовать структуре дома.К наиболее распространенным типам вальмовых крыш относятся:

Простые вальмовые - спроектированы с многоугольником с двух сторон и треугольником с двух сторон. Все четыре стороны сходятся наверху крыши, образуя простой гребень.

Cross Hip - популярная разновидность вальмовой крыши, которая имеет пологий скат со всех четырех сторон. Для креста две вальмовые крыши расположены в форме буквы «L» или «T» и установлены перпендикулярно друг другу.

Что такое двускатная крыша?

Двускатная крыша имеет культовую остроконечную треугольную форму.Двускатные крыши, также известные как «остроконечная» крыша, представляют собой классическую кровельную конструкцию, состоящую из двух равных плоскостей крыши, соединенных центральным гребнем. Двускатные крыши легко узнаваемы по треугольной форме с крутыми наклонами и большим пространством для хранения вещей на верхнем уровне или чердака.

Существует несколько различных типов двускатных крыш с различной конструкцией. Наиболее распространенные варианты двускатной крыши:

Боковой фронтон - Базовая скатная крыша с двумя одинаковыми панелями, скошенными под углом, встречающимися на коньке наверху в середине здания, как треугольник.Верхнюю часть можно оставить открытой для открытой двускатной крыши или закрыть для коробчатой ​​двускатной крыши.

Crossed Gable - Две двускатные секции крыши, соединенные под прямым углом. Два выступа полностью перпендикулярны друг другу и образуют две (или более) линии крыши, которые пересекаются и образуют Т-, Г-образную или крестообразную форму.

Различия между шатровой и двускатной крышей

Есть несколько различий между шатровой и двускатной крышей.Начнем с того, что с точки зрения дизайна двускатная крыша имеет гораздо более простой процесс проектирования и строительства. Кроме того, шатровые крыши, как известно, лучше справляются с сильными ветрами и экстремальными погодными условиями. Вот плюсы и минусы вальмовой и двускатной кровли:

Преимущества шатровой крыши

• Хорошо подходит для мест, где бывают сильные ветры и суровые погодные условия

• Постоянный карниз и водосточные желоба на всем протяжении около

• Можно комбинировать с крышами других форм для получения сложных конструкций

• Можно построить практически из любого типа кровельного материала, включая черепицу, металл, черепицу

• Обеспечить красивый дизайн крыши

Недостатки шатровой крыши

• Немного сложно спроектировать и построить

• Дороже, чем двускатные крыши

• Меньше чердака или места для хранения на крыше из-за наклона со всех сторон

Преимущества двускатной крыши

• Просто проектирование и строительство

• Экономичное решение для кровли

• Обеспечивает достаточно места на чердаке / крыше

• Хорошая вентиляция с с двускатными вентиляционными отверстиями

• Можно комбинировать с другими формами кровли

• Можно построить практически из любого типа кровельного материала, включая черепицу, металл, черепицу

Недостатки двускатной крыши

• Склонность к повреждению в сильный ветер

• Простая конструкция может быть не эстетичной

Вальмовая крыша против двускатной крыши Стоимость

Стоимость вальмовой и двускатной крыши будет варьироваться и будет зависеть от дизайна и конструкции.Ввиду того, что вальмовая крыша требует более сложной конструкции и постройки, вальмовая крыша будет стоить дороже, чем двускатная. Вальмовые крыши требуют больше материалов, дополнительных швов, большего планирования и больше труда, чем строительство двускатной крыши. У двускатной крыши две стороны, у вальмовой - четыре.

Даже если квадратные метры крыши будут такими же или очень похожими, подрядчику потребуется больше времени и труда, чтобы построить шатровую крышу, что сделает ее более дорогой. Когда дело доходит до стоимости вальмовой крыши по сравнению с расходом на двускатную крышу, по своей природе двускатные крыши проще, трудоемки и дешевле в строительстве.Однако, если вы живете в районе, подверженном суровому климату, вальмовая крыша будет более прочной и сможет противостоять плохим погодным условиям; требует меньше работы и дорогостоящего ремонта, чем двускатная крыша в тех же условиях.

Последние мысли

Итак, вот и все - анализ плюсов и минусов вальмовой и двускатной кровли. Если вы живете в районе с сильными ветрами, для вашей собственности лучше подойдет шатровая крыша. Если вам нужен простой дизайн, возможно, лучше будет остановиться на классической двускатной крыше.

Что бы вы ни выбрали, лучше всего обратиться в профессиональную кровельную компанию, такую ​​как Vertec Roofing, чтобы дать квалифицированный совет, который будет наиболее логичным решением для вашей собственности. Обращение к профессиональному подрядчику по кровельным работам в поддержке вашего решения означает полагаться на квалифицированный ремонт кровли и восстановление кровли.

В Vertec Roofing мы верим в поиск идеального кровельного решения для каждого клиента с учетом его требований к дизайну, эстетических требований, окружающей среды и бюджета.Независимо от того, строите ли вы новый дом или перепроектируете старую крышу, мы проведем вас через весь процесс, гарантируя, что вы не столкнетесь с неожиданными расходами.

Для чего используются вальмовые крыши?

Опубликовано: 26 октября 2018 г.

Вальмовая крыша имеет все стороны наклонные вниз к стенам под постоянным углом. Внешний угол, под которым встречаются смежные наклонные стороны, известен как «бедро». «Боковой конец» - это треугольная наклонная поверхность, образованная в результате того, что бедра пересекаются с коньком крыши.Дом с шатровой крышей не имеет фронтона. Как правило, вальмовые крыши имеют наклонные стороны слухового окна и ровную панель, позволяющую устанавливать желоб по всей крыше. Шатровые крыши иногда называют пирамидальными и павильонными крышами. В квадратных зданиях шатровые крыши обычно направлены вверх, образуя пирамидальную структуру. В большинстве зданий прямоугольной формы для формирования вальмовой крыши используются две треугольные и две трапециевидные стороны.

История шатровых крыш

Вальмовые крыши очень популярны в американской архитектуре благодаря своей эстетической привлекательности, а также долговечности.Они датируются 18 веком, когда были замечены во французском квартале Нового Орлеана. Шатровые крыши были обычным явлением и в американских домах 1950-х годов. В США шатровые крыши в основном встречаются на коттеджах и бунгало в современной домашней архитектуре и являются неотъемлемой частью домов во французском стиле, таких как французский провинциальный и традиционный американский стиль Foursquare.

Как они построены?

Строительство вальмовой крыши требует точности и аккуратности.Первым делом необходимо произвести точные замеры до того, как стропила будут разрезаны. Затем стропила крепятся к коньковой доске - каркасу, который крепится вокруг крыши. Чтобы построить крышу, нужно рассчитать габариты вальмового стропила. Следующим шагом является установка стропил по одной. После того, как стропила прибиты на место, их можно обрезать для более аккуратной планировки. Затем вальмовые стропила необходимо соединить со стандартными стропилами. Завершающим этапом является установка домкратов между стандартными и вальмовыми стропилами.Для покрытия вальмовой крыши можно использовать металл, черепицу, черепицу или шифер.

Как долго служат вальмовые крыши?

Вальмовые крыши могут прослужить до 50 лет при условии их правильной постройки. Их срок службы зависит от материалов, используемых для изготовления крыши, а также от качества обслуживания, которое они получают. Использование стальной черепицы на вальмовой крыше позволяет ей прослужить дольше. Хорошее обслуживание предотвращает риски таких проблем, как утечки воды в долгосрочной перспективе.

Преимущества

Эти крыши добавляют дому визуально привлекательную структуру и потенциально повышают стоимость недвижимости.

Вальмовые крыши не имеют плоских концов, которые могут улавливать ветер. Они также являются самоблокирующимися и поэтому хорошо подходят для регионов, подверженных ураганам.

Вальмовые крыши идеальны для теплого климата из-за их способности сохранять в доме прохладу летом, укрывая все стороны дома. Карнизы вокруг крыши также защищают дом от солнца и экстремальных погодных условий.

Наклонные вниз стороны вальмовой крыши обеспечивают надежный дренаж во время сильных дождей, штормов и снегопадов, позволяя воде или снегу легко таять и стекать с крыши.

С добавлением мансардного окна или слухового окна четырехскатная крыша может обеспечить дополнительное жилое пространство.

Недостатки

Вальмовая крыша стоит дороже, чем двускатная. Конструкция крыши более сложная и требует дополнительных строительных материалов, а также больших усилий и времени, что приводит к увеличению затрат на рабочую силу.

Хотя форма крыши эффективна для отвода дождевой воды, она также делает ее более склонной к утечкам. В конструкции крыши предусмотрены впадины и шатры, которые могут стать воротами для воды.Важно инвестировать в хорошего подрядчика по кровельным работам, чтобы минимизировать риски.

Варианты вальмовой крыши

Простые вальмовые крыши:

Простая вальмовая крыша - самый популярный вид вальмовой крыши. Дизайн включает многоугольник с двух сторон и треугольник с двух других сторон. Все четыре стороны соединяются наверху, образуя гребень.

Половина бедра:

Половарная крыша имеет две укороченные стороны, образующие карниз.

Dutch Gable Hip:

Голландские двускатные вальмовые крыши представляют собой гибрид вальмовой и двускатной кровли. Эта крыша обеспечивает больше внутреннего пространства за счет фронтона, который находится в конце конька крыши.

Поперечная вальмовая крыша:

В поперечно-скатных крышах две секции крыши соединяются своими концами, образуя шов или впадину.

Пирамидальные шатровые крыши:

В шатровой крыше пирамиды четыре треугольных стороны равной длины сходятся наверху в одной точке, образуя пирамиду.

Мансардные крыши:

Мансардная крыша - это крыша с двумя разными углами наклона. Нижний угол намного круче верхнего угла крыши.

Цена вальмовой крыши

Установка новой вальмовой крыши с нуля сравнительно дешевле, чем замена существующей вальмовой крыши. Для нового дома важно учитывать стоимость кровельных материалов, каркаса, а также труд. Затраты на оплату труда крыши среднего размера, площадь которой составляет 1500 квадратных футов, составляют от 12 000 до 18 000 долларов.
