Лестница из Металла с Одним Косоуром: Виды и Чертежи, Фото

Однокосоурная межэтажная лестница

Косоур – это наклонная конструкция с опорами для ступеней лестницы. В классическом варианте их два, по одному с каждой стороны. Но в современных интерьерах все чаще встречается лестница из металла с одним косоуром. Визуально она занимает меньше места, не загромождая помещение, и выглядит легкой и прозрачной.

Содержание статьи

• Расчетные параметры для монокосоурной лестницы
• Виды лестниц с одним косоуром
  • По расположению косоура
  • По способу изготовления косоура
  • По стилю и оформлению
• Преимущества однокосоурных металлических лестниц
• Заключение

Расчетные параметры для монокосоурной лестницы

Прочность и безопасность лестницы на одном косоуре не вызывает сомнений, если при её проектировании были учтены возможные нагрузки, и правильно подобраны материалы.

Основные расчетные параметры стандартные: это глубина проступей, расстояние между ступенями по вертикали, ширина, высота и длина лестницы, угол её наклона к горизонтали. Они должны соответствовать рекомендуемым.

Основные параметры для проектирования лестницы

Обратите внимание. Для лестницы на одном металлическом косоуре существуют ограничения по высоте пролета: она должна быть не более 2 метров. Остальные параметры те же, что и для прочих конструкций.

Сопоставив все параметры, делают чертеж в масштабе с указанием размеров.

Лестница на одном косоуре: чертеж прямой одномаршевой конструкции

Далее, исходя из предполагаемых нагрузок, рассчитывается несущая балка – её несущая способность должна быть с большим запасом прочности. Также подбирается способ крепления ступеней к косоуру и способ придания жесткости всей конструкции.

Она не должна «гулять» под весом двигающегося человека. И добиваться жесткости путем монтажа лестничных ограждений большая ошибка: лестница на одном металлическом косоуре должна быть устойчивой и без них. А ограждение служит только для обеспечения безопасности.

Виды лестниц с одним косоуром

Четкой классификации таких лестниц не существует, они очень разнообразны, а в одну группу их объединяет только наличие единственной опорной балки. Но она может проходить по центру конструкции или быть смещенной. Сам косоур тоже бывает разных видов, как и способ крепления к нему ступеней.

Попробуем условно разделить металлические лестницы на монокосоуре по этим признакам.

По расположению косоура

Итак, опорная балка может быть установлена в одном из двух положений:

• По центру. Это наиболее распространенный вариант, делающий лестницу максимально «прозрачной», так как косоур практически скрывается ступенями, создавая ощущение парящей конструкции.

Спиральная лестница на металлическом центральном косоуре

• Под торцами ступеней. Как правило, такая однокосоурная лестница располагается вдоль несущей стены, и противоположные торцы крепятся к ней.

Конструкция со смещенным косоуром и дополнительным креплением ступеней к стене на уголки

Для справки. В качестве дополнительного крепления могут использоваться и больцы – штыри или декоративные болты, соединяющие ступени друг с другом.

Лестница на одном косоуре и больцах

По способу изготовления косоура

Опорная балка монокосоурной лестницы должна обладать очень высокой прочностью и износостойкостью. Для её изготовления чаще всего используют стальные изделия – швеллеры, двутавры, толстостенные профильные трубы.

По способу изготовления лестницы на одном стальном косоуре бывают сварными и модульными:

• Сварные конструкции обладают большой жесткостью и прочностью независимо от типа конструкции. Это могут быть как прямые опорные балки с приваренными к ним вертикальными опорами под ступени, так и ступенчатые гребенки. Одним концом они опираются на пол, другой надежно крепится к перекрытию. После сварки все стыки тщательно шлифуются, после чего каркас грунтуется и окрашивается специальной краской.

• Модульные конструкции хороши тем, что из одного набора модулей можно собрать и маршевую, и угловую, и винтовую лестницу. Или конструкцию сложной изогнутой формы, совмещающую в себе несколько конфигураций. Для этого не потребуется сложных расчетов и трудоемких процессов гибки металла, так как модульные металлические лестницы с одним косоуром относятся к универсальным системам.

Собираются они из однотипных литых или сварных деталей и стягиваются болтами, а получившийся каркас внешне напоминает хребет гигантской рыбы, поэтому такие лестницы часто называют хребтовыми. Конструкцию легко собрать своими руками, совмещая длинную трубку одного модуля с короткой трубкой другого.

Затем эти детали путем поворота устанавливаются в нужное положение относительно друг друга, и оно фиксируется затягиванием болтов. Все модульные конструкции однотипны, к ним прилагается подробная инструкция по сборке.

Обратите внимание. Модульные конструкции должны обязательно иметь промежуточные опоры в виде опирающихся на основание стоек или закрепленных на несущей стене кронштейнов. Без них можно обойтись только в том случае, если хотя бы один край ступени крепится к стене анкерами или уголками.

Опорные стойки устанавливаются через каждые 4-7 модулей

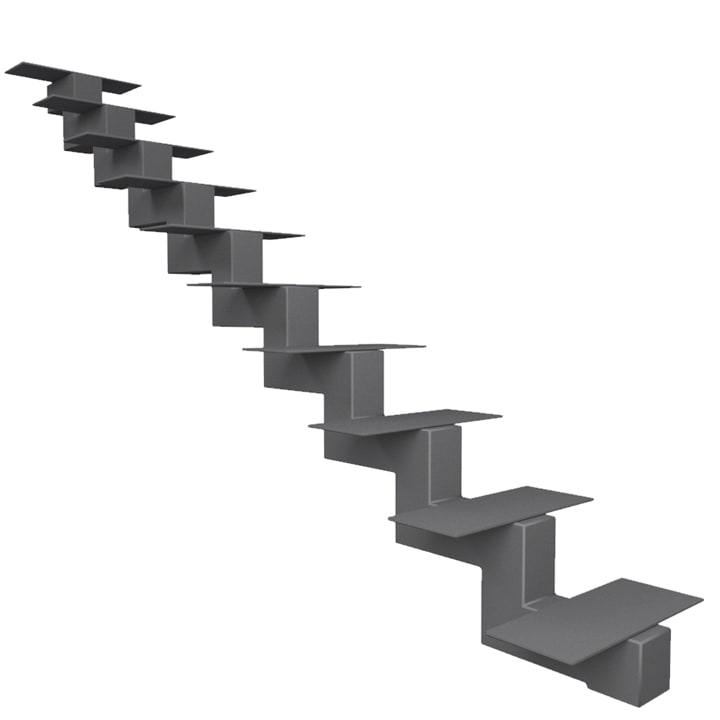

Модульная лестница с одним косоуром из металла и креплением к стене

По стилю и оформлению

Если для изготовления опорной балки используются преимущественно прочные стальные сплавы, то ступени и ограждения монокосоурных лестниц изготавливаются из самых разных материалов. Они подбираются в зависимости от требований дизайна.

Ступени чаще всего делают из дерева, но встречаются и бетонные, каменные и даже стеклянные проступи. Никаких ограничений нет и на материалы для изготовления перил. Лучше тысячи слов вам расскажут о том, какими бывают лестницы на одном косоуре видео и иллюстрации, приведенные ниже.

Преимущества однокосоурных металлических лестниц

У такого рода конструкций можно найти множество преимуществ:

• Стальные несущие балки гораздо надежнее деревянных или бетонных. Они не рассыхаются со временем, на них не появляются трещины, а при качественной наружной отделке даже наружные лестницы не ржавеют.
• Сечение металлических косоуров меньше при равной прочности аналогов из древесины и железобетона. Это значит, что вся конструкция будет выглядеть легче и изящнее.
• Оригинальный внешний вид также можно отнести к достоинствам таких лестниц. Как и то, что они визуально не загромождают пространство. Для небольших помещений это огромный плюс.

Прозрачная конструкция совершенно не мешает воспринимать пространство целиком

• В отличие от полностью деревянных лестниц, модели на стальном каркасе не скрипят.
• Цена монокосоурных лестниц ниже за счет меньшего расхода материала. Хотя стоимость, конечно, зависит ещё и от дизайна и материала ступеней и поручней.
• Отремонтировать стальную конструкцию проще, чем деревянную. Обычно ремонт заключается только в замене ступеней.

Заключение

Если вы посмотрите видео в этой статье, то получите представление о самостоятельном изготовлении этих оригинальных конструкций. И при наличии опыта в сварочных работах сможете сделать это сами.

Если же вы не планируете самостоятельное изготовление, но металлическая лестница на одном косоуре вам понравилась, можно заказать её по своим эскизам или купить модульную систему.

Металлический косоур для лестницы своими руками — как сделать и установить

Содержание статьи:

1. Что это такое?
2. Классификация
3. Преимущества
4. Варианты косоурных лестниц
5. Как выполнить расчет
6. Особенности расчета
7. Косоур из дерева
8. Косоур из металла
9. Как зафиксировать ступени
10. Как рассчитать параметры лестницы
11. Как создать деревянный косоур
12. Производство косоура из металла

Проектирование и возведение лестницы — ответственная задача. Крайне важно, чтобы готовая конструкция была эстетически привлекательной и безопасной, безупречно вписывалась в интерьер. В этой статье рассмотрим металлические косоуры для лестниц, их производство своими руками.

Уверены, вы почерпнете немало важного и интересного, а после — сможете использовать полученные знания на практике.

Что это такое?

Главные компоненты лестницы — это элементы, наделенные несущей функцией, а также перила и ступени. Косоур является ничем иным, как несущей частью в виде балки с наклоном. Именно на нем держатся ступени и ограждения. Своими концами изделие достает перекрытия между этажами, связывая разные уровни здания. Правильно сказать, что это несущая конструктивная часть, на которой находятся ступени. К нему же крепятся все элементы системы. Подобные конструкции довольно популярны, их ценят за простоту и надежность.

Различают косоуры нескольких видов:

• прямые;
• ломаные;
• эвольвентные и винтовые.

В качестве главных материалов выбраны дерево, бетон и металл. Сами косоуры могут находиться по центру или бокам лестницы. При этом, если ширина последней превышает 1,2 метра, предусмотрено смешанное крепление на трех элементах.

Визуально отличить конструкции очень просто. В отличие от системы с тетивой, у варианта на косоуре все несущие элементы расположены под ступенями. За счет этого конструкция выглядит легкой, будто бы невесомой. Она не перегружает пространство, хорошо сочетается со многими стилями интерьера.

Классификация

Ниже мы подробнее разберем, что такое косоур, а также каким бывает в зависимости от формы и расположения. Это поможет снизить риск возникновения ошибок при расчетах.

Косоур можно назвать наклонной балкой, основой для ступеней. Кроме дерева и металла, для его производства может применяться бетон. Выбор материала — дело индивидуальное, зависящее от конструкции и предпочтений ее будущего владельца.

Форма балки бывает разной. Изделие бывает прямым, ломаным, а также винтовым (эвольвентным), в зависимости от типа лестницы. Первый вариант подойдет для производства основы маршевых лестниц. Второй — для лестниц, захватывающих несколько пролетов, располагаются под углом друг к другу. Винтовой косоур нужен для монтажа лестничных конструкций с закругленными маршами.

Косоуры делятся на несколько видов. Они могут быть центральными (один элемент посередине ступени), боковыми (два элемента по краям конструкции). Если в ширину строение превышает полтора метра, в ней совмещают косоуры обоих типов. При этом добавим, что конструкция с расположением балки по центру считается особым изделием. Ее установка потребует соответствующего разрешения со стороны надзирательных органов.

Преимущества

Металлический косоур для лестницы своими руками однозначно сделает конструкцию оригинальнее. Среди преимуществ всех сооружений такого типа отмечают то, что они не скрипят, а срок их службы заметно больше, если сравнивать с деревянными, в том числе дубовыми. Главное здесь — правильно выполнить расчет, возвести косоур для лестницы из металла, удовлетворяющий предъявляемым требованиям. Сделать это можно самостоятельно, без помощи специалистов, однако это потребует определенных усилий и знаний, в том числе навыков сварки.

Варианты косоурных лестниц

Косоурные лестницы делятся на нескольких видов по числу балок. В одинарных вариантах присутствует один косоур, находящийся в середине пролета. Двойные конструкции — это две опорные балки, выступающие в качестве основы для ступеней. Этот вариант встречается довольно часто, особенно если конструкция деревянная. Максимально похож на него вариант на тетивах, однако здесь ступени находятся в специально подготовленных пазах, между балками.

Тройные конструкции встречаются нечасто, только когда ступени имеют длину больше 1,2 метров. В них предусмотрены три несущие балки, две из которых находятся по краям, а одна посередине.

Ниже разберем несколько терминов, с которыми можно столкнуться, вникая в процесс производства конструкций на косоурах. Прежде всего, речь идет про «гребенки» — сам косоур, представляющий собой ступенчатую конструкцию из определенного числа профильных частей, который является несущим. Еще одно распространенное определение — «кобылки». Оно характеризует небольшие элементы, которые формируют опору для ступенек.

Другой важный момент касается материалов для производства лестниц. В большинстве случаев выбирается швеллер или труба из стали. Важно помнить, что у обоих профилей должна быть высокая несущая способность, особенно, если речь идет о конструкциях с одной основой. Сборка самой лестницы осуществляется с помощью электросварки. Здесь сразу же отметим, чтобы справиться с поставленной задачей самостоятельно, крайне важно иметь соответствующий навык. Если же его нет, лучше обратиться к специалистам.

Как выполнить расчет

Вы планируете сделать металлический косоур для лестницы своими руками? Внимательно отнеситесь к расчетам. Так вы получите конструкцию, удобную для подъема и спуска, служащую годы и не теряющую своих качеств.

Для примера возьмем двухмаршевую конструкцию с площадкой между двумя маршами. Сначала измеряем высоту, на которую необходимо будет подняться по такой лестнице, делим ее на два, по числу маршей. В нашем примере высота марша получается 144 см, а длина — 3 метра. Что еще потребуется знать для расчета лестницы? Прежде всего, ширину и высоту ступени, при условии которых человеку будет легко спускаться и подниматься. Как правило, высота ступени, удобная для человека, составляет 150–210 мм, а ширина варьируется от 245 до 330 мм. Наименьшая ширина лестничной площадки между двумя маршами составляет 600 мм.

Принимая во внимание имеющиеся у нас данные, начинаем расчет. В первую очередь определяем число ступенек и расстояние между ними. Для этого делим высоту марша на примерное число ступеней (7 или 8): 144 делим на 8 и получаем 18 см. Такой показатель можно считать оптимальным, так как он подходит для комфортного перемещения по лестницы взрослого человека и ребенка.

Рекомендуемая ширина готовой ступени — 27 см. Это облегчит выбор готовых ступеней, так как их стандартная ширина составляет 30 см. А число 27 получается путем вычета выступа ступеньки, «носика», из 30 см. Однако это условие не считается обязательным. Вы можете рассчитать ширину ступени, исходя из личных предпочтений, а ступеньки заказать у столяра.

Особенности расчета

Если вы решили сделать все работы самостоятельно, уделите время разработке проекта, тщательному вычислению параметров будущей конструкции. Определить длину главной детали позволит теорема Пифагора. Вам нужно будет вычислить квадрат гипотенузы. Извлеченный из него корень укажет на длину планки. В качестве катетов здесь выступят высота от низа до следующего этажа, а также дистанция от начальной ступени до верхней площадки. Определить угол поможет наклон строения.

Форма балки зависит от крепежа ступеней. Если задействованы кобылки, то нужно взять планку самого маленького размера. В противном случае придется добавлять к ней высоту проступи. Если конструкция превышает 150 см в ширину, кроме боковых основ потребуется установить центральные элементы.

Косоур из дерева

Лестницы на косоурах из дерева считаются одними из наиболее распространенных, несложных в производстве. Для их изготовления требуется немного усилий. Для основы рекомендуется брать древесину твердых сортов. Работать с ней несколько сложнее, зато готовая конструкция прослужит гораздо дольше по сравнению с элементами из других сортов дерева.

В процессе производства лестницы используют преимущественно два косоура. На первом шаге рассчитывается толщина доски. Это связано с тем, что чем больше габариты лестницы, тем прочнее должна быть опора, то есть толще доска. Если крепление предполагается без кобылки, действия будут такими:

• Определение мест выреза. Справиться с задачей поможет треугольник. Одна из его сторон сравнивается с глубиной проступи, а другая — с высотой подступенка. Гипотенуза фигуры приходится на края балки.
• Выпиливание лишних фрагментов с помощью циркулярной пилы или электролобзика. Действовать нужно аккуратно, в соответствии с выполненной разметкой.
• Установление размеров ступеней. Этот параметр влияет на способ фиксации ступеней. Последние могут стыковаться вплотную с краем основы или немного выступать за ее пределы на 2–3 см.

Несколько иначе обстоит ситуация с кобылками. В этом случае распиливать боковины не потребуется. Все, что нужно, — планка прямого вида, выполненная из бруса, который может быть клееным или цельным. Добавим, что кобылка может быть треугольной или трапециевидной, в зависимости от проступи и ее глубины, протяженности подступенка. Для варианта последнего типа может понадобиться удаление небольшой части балки, чтобы одна ступень слегка заглядывала под другую.

Косоур из металла

Этот вариант более сложный, чем деревянный, зато надежный. Для его реализации потребуется труба или профиль, произведенные из металлического сырья. Как правило, именно эти элементы выступают основой будущей лестницы.

Металл — прочный материал, поэтому при его выборе бывает достаточно одного косоура, расположенного посередине. Вычислить, сколько материала потребуется, поможет расчет, выполненный с учетом высоты и угла лестницы, а также параметров подступенков и их размеров.

Самый доступный способ производства косоура — из прямого элемента. Для этого понадобится труба, параметры которой сопоставимы с заданными параметрами. Далее — определить, как расположены ступени и зафиксировать кобылки. Последние являются небольшими частями профиля или трубами с опорной пластиной, находящейся в верхней части. И все же наиболее надежным способом соединения конструктивных элементов, считается сварка. Если все сделано верно, то швы получаются прочными и в то же время едва видимыми.

Как зафиксировать ступени

Как крепить ступени? Это зависит от материалов балки. Для элементов из металла используются кобылки. Для ступеней обязательно подготавливается опорная пластина. Наилучшее решение — металлический лист, созданный по форме ступени. Его прикрепляют к несущему элементу, а ступеньки крепят посредством болтов. Исключение составляют строения повышенной сложности, со сдвоенным косоуром. Здесь кобылки можно не использовать.

Ниже разберем крепление ступеней:

• Больца. Предполагает крепление задней части ступени на косоурах посредством ножки опоры из металла и дюбеля.
• Кобылка из дерева. Вспомогательные фрагменты конструкции крепятся на балке специальными фиксирующими элементами.
• Опора из стали. Ступени стоят на плоской, несколько изогнутой опоре, крепящейся на винты.
• Вырубленные проступи. Элементы фиксируются на основах с применением шкантов и клеевой смеси, а также с помощью саморезов.

Рекомендуем принять во внимание несколько вариантов, а затем — выбрать наиболее подходящий, в зависимости от ваших навыков и материалов.

Как рассчитать параметры лестницы

Рассчитать габариты лестницы на косоурах помогут исходные данные: высота, длина, глубина проступи и др. Для определения высоты измеряют расстояние между перекрытиями соседних этажей. Длиной считается проекция лестницы на пол. Глубина проступи варьируется, в зависимости от наличия свободного места. Как правило, оптимальным показателем считают 10-25 см. Высоту и длину подступенка высчитывают с помощью замера в месте установки.

Ниже разберем ситуацию на примере. Возьмем лестницу с высотой 2,5 метра и длиной 4 метра. В глубину ступень достигает 28 см. Общую длину лестницы делим на показатель глубины проступи и получаем число ступеней, которое потребуется сделать. В этом примере получается 14 штук. Далее определяем размер подступенка. В соответствии с общепринятыми нормами, его высота должна составлять 12–22 см. Высоту лестницы делим на вышедшее число ступеней и получаем высоту подступенка. Здесь она равна 18 см, что укладывается в рамки требований.

Дальнейший расчет происходит по теореме Пифагора. Для этого представляем лестницу в виде треугольника. В качестве гипотенузы выступает косоур. Длина балки определяется в результате проведения нехитрых расчетов. На выходе получается 4,7 метра.

Как создать деревянный косоур

Для выполнения работы потребуются следующие материалы: две доски, которым предстоит стать косоурами. Их размер составит 150х60 мм. Также потребуется линейка-уголок, цветной карандаш, доски для проступей 4–5 см в толщину, а также доски для подступенков 2 см в толщину, пила циркулярного типа. Для повышения срока службы конструкцию рекомендуется делать из клена, дуба, бука. Качеству сырья нужно уделить особое внимание. Предварительно доски нужно будет подготовить, а именно — обстрогать и покрыть штукатуркой.

Разберем два способа получения косоуров. Первый предполагает начало работ с нанесения разметки на деревянную доску. Выполнить работу качественно поможет линейка-уголок. На линейку помещаются метки, подходящие по размерам к сформированной ступени. Угольник прикладывается к доске, на протяженности 35–40 см, делаем метки.

На следующем шаге работаем с пилой циркулярного типа. Вырезаем все лишнее. Край балки, который займет место снизу и станет фиксироваться на полу, обрезаем, ориентируясь на места, где нужно установить ступени. Другой конец удаляется под углом, исходя из выбранного способа крепления. На следующем шаге фиксируются ступени, которые располагают в вырезах косоуров треугольной формы.

Второй вариант предполагает крепление ступеней на кобылках. Последние напоминают клинья, похожие на треугольник. Эти вспомогательные компоненты монтируются к балке, фиксируясь шкантами. Чтобы усилить такое крепление, нередко делают вырез в доске, подходящий к выступу на кобылке. Проступи крепятся на место с помощью специальных фиксирующих элементов.

Производство косоура из металла

Лестницы с металлическими косоурами встречаются не реже, чем деревянные. Встречаются часто конструкции двух типов: сварные и ленточные. Первые производятся из металлического профиля, а вторые — из листового металла. Популярными считаются лестницы из косоуров, выполненных из стали. На подготовленную несущую конструкцию помещаются «косынки», аналогичные кобылкам из деревянного сырья.

Для производства такой детали два профильных отрезка соединяют под прямым углом. Протяженность профилей должна подходить к параметрам ступеней. Работу можно сделать самостоятельно, имея знания и представляя себе готовую лестницу.

Если хотите, вы можете сделать металлический косоур для лестницы без специалистов, а можете купить готовые лестницы в компании «Двери в дом». Мы предлагаем несколько вариантов, работаем индивидуально. Выезд замерщика по Москве в пределах МКАД — бесплатно. Получить больше информации, а также вызвать замерщика можно по телефону +7 495 662-59-76. Наши менеджеры предоставят дополнительную информацию, ответят на ваши вопросы.

Плавающие лестницы и лестницы с одной косой в Нью-Йорке и Коннектикуте

Лестницы с одним косоуром имеют самый открытый вид среди всех типов лестниц. С мощными центральными балками одиночные стрингеры способны выдерживать нагрузку 300 фунтов. за протектор и может подниматься практически на любую высоту. Одинарные косоуры — один из трех типов прямых лестниц, разработанных Acadia Stairs. У них есть один стрингер (элемент конструкции, поддерживающий ступени и подступенки), который проходит по центру лестницы.

Характеристики

Прямые лестницы с одним косоуром имеют гибкую конструкцию, что позволяет легко создать готовый продукт, соответствующий вашему первоначальному видению. Они могут похвастаться рядом особенностей, в том числе:

• Треугольная рама
• Чрезвычайно жесткая
• Открытая форма
• Вырезанные лазером гусеницы, выдерживающие нагрузку до 300 фунтов.
• Разработан с любым типом ступеней, подступенков или отделки в соответствии с вашим декором

Конфигурации

Независимо от того, с каким пространством вы работаете, наша команда может создать дизайн, который будет одновременно функциональным и дополняющим другие функции вашего дома или офиса. Этот тип лестницы может быть выполнен практически в любой конфигурации:

• Прямая
• L-образная
• U-образная (также известная как лестница с обратным ходом или лестница-ножницы)
• Геометрические забежные ступени
• В сочетании с изогнутыми или винтовыми лестницами

Материалы

Мы работаем с вами, чтобы спроектировать и построить прямые лестницы с одним косоуром в соответствии с вашими потребностями и видением. Выберите из множества материалов:

• Стальная прямоугольная труба 4″ x 6″
• Стальная прямоугольная труба 6″ x 8″
• 6″ x 6″ стальная квадратная труба
• 6″ x 6″ стальная квадратная труба на алмазе
• 4″ круглая стальная труба
• 6″ круглая стальная труба
• Лестница Triframe состоит из (3) труб
• и больше

“ Тодд терпеливо отвечал на наши вопросы и не жалел своего времени. Он даже предоставил НЕСКОЛЬКО рисунков, пока мы продумывали, что хотели, и вносили изменения — иногда по нескольку в день. Он никогда не жаловался, что слишком занят, а когда мы что-то не понимали, исправлял рисунки стрелками, надписями и лишними описаниями. Мы и не подозревали, что при покупке лестницы нужно учитывать так много! Стрингеры прибыли раньше, чем обещали, и выглядят красиво. Когда они прибыли, Тодд посоветовал, как лучше их установить, так как мы сами делали эту работу. Мы очень довольны услугами Acadia и без колебаний рекомендуем их друзьям. »

Элизабет

Наша работа

В Acadia Stairs мы работали над широким спектром нестандартных лестниц с одной косой, проектируя и строив их в точном соответствии со спецификациями вашего помещения. Не стесняйтесь проверить нашу страницу галереи, чтобы увидеть некоторые из наших готовых работ и лучше понять наш стиль, подход и универсальность. Наша команда дизайнеров будет работать с вами, чтобы создать лестницу, которая подойдет именно вам, но ниже приведены лишь несколько примеров конструкций лестниц с одним косоуром, которые мы можем создать:

Лестница с одной косой балкой

Лестница с одной косой балкой представляет собой простую полупромышленную конструкцию. Он сочетает в себе стальную двутавровую балку с простыми клиньями из стальной пластины и ступенями с деревянными ступенями. Ширина лестницы в этой конструкции может достигать 42″ без дополнительной стальной опоры под проступью.

Эта современная лестница может иметь высокотехнологичный вид со стеклянными ступенями и перилами из нержавеющей стали или более индустриальный вид со ступенями из ромбовидных пластин и перилами из кованого железа.

Конструкция из стальных труб 4″ x 4″

Лестница с одним косоуром может иметь стиль хай-тек в сочетании с фурнитурой из нержавеющей стали и перилами из нержавеющей стали. Он также может иметь промышленный вид с ромбовидными ступенями и перилами из кованого железа.

В этой конструкции из стальных труб размером 4” x 4” мы использовали пластины ступеней 3/8″, которые поддерживаются клиньями стояков пластин 3/8″, которые затем привариваются к центральной опоре.

Одинарный стрингер с дубовыми ступенями

Наш одинарный стрингер с дубовыми ступенями имеет опору центрального стрингера из стальной трубы 4″ x 6″ с приваренными заподлицо клиньями стояка из стальной трубы 4″x6″. Затем к клиньям подступенка привариваются пластины размером 3/8″ для поддержки ступеней. Пластины ступеней ступеней предварительно просверлены с потайными отверстиями для максимально чистого внешнего вида с нижней стороны.

Если вас интересуют наши прямые лестницы с одним косоуром, позвоните консультантам по дизайну Acadia Stair сегодня, чтобы начать работу!

Начало работы

Готовы обсудить ваш следующий проект? Один из наших консультантов по дизайну свяжется с вами в ближайшее время, чтобы договориться о времени, чтобы поговорить с вами и/или вашим подрядчиком о деталях и сроках вашего проекта!

Знак «*» указывает на обязательные поля.

Металлические косоуры — стили и конструкция

Плавающие лестницы с металлическими косоурами пользуются спросом при оформлении всех типов интерьеров и экстерьеров жилых и коммерческих объектов. Поскольку лестницы часто расположены у входа в дом, они являются первым, что замечают гости при входе, и они задают тон дизайну дома. Таким образом, стиль и конструкция косоура лестницы должны рассматриваться как неотъемлемая часть вашего решения по дизайну лестницы. Keuka Studios — идеальный выбор для архитекторов и домовладельцев, которые хотят выбрать конкретные элементы своей плавающей лестницы в соответствии с желаемой эстетикой дизайна. Мы создаем уникальные и инновационные конструкции плавающих металлических лестниц. Позволяет сочетать различные стили металлических стрингеров с широким выбором перил и стилей протектора, чтобы удовлетворить требования к пространству и добиться желаемого законченного вида.

Узнайте о металлических лестничных косоурах — конструкциях и конструкциях

Стили металлических лестничных косоуров

1) Прямоугольная трубчатая лестница с одним косоуром

2) Плавающая лестница с изогнутой круглой трубой

3) Зигзагообразный двойной лестничный косоур

4) Плавающая лестница с монострингером квадратной трубы

5) Открытый консольный косоур

6) Двойные прямоугольные лестничные косоуры

7) Скрытый консольный косоур

8) С-образные двойные лестничные косоуры

9) Двутавровые лестничные косоуры

10) Монострингер с квадратной трубой и опорами гусеницы

11) Полая форма плавающей монострингерной лестницы

12) Лестница с двойными косоурами

Советы по строительству лестничных косоуров

Лестничный стрингер

Варианты основания и верхней панели

Тип ограждения и монтаж

Делитесь и наслаждайтесь!

Какие бывают конструкции металлических косоуров?

Лестничные косоуры могут быть выполнены в различных стилях, включая круглую трубу, квадратную трубу, прямоугольную трубу, двутавровую балку, швеллер, консольный, зигзагообразный, пилообразный, полую форму и двойной косоур. Каждый стиль дизайна стрингера может добавить пространству современный, изысканный, деревенский или индустриальный вид.

Типы металлических косоуров

Существует широкий выбор доступных типов косоуров, и несколько примеров наших завершенных проектов показаны ниже. Нажмите на картинку, чтобы просмотреть выполненные проекты в нашей галерее.

1) Лестницы с одним косоуром из прямоугольной трубы

Изготовленная по индивидуальному заказу парадная лестница с одним косоуром, прямоугольным косоуром и опорами ступеней, вырезанными лазером. Система изогнутых тросовых перил Keuka Style монтируется на поверхности на ступенях, а фасция монтируется на подиуме.

Прямоугольная трубчатая косоура с опорами, вырезанными лазером Большая одинарная лестница из прямоугольной трубчатой ​​косоуры

2) Круглая трубчатая изогнутая парящая лестница

Большая комната открытой планировки с плавно изогнутой плавающей монострингерной лестницей, расположенной в центре подъезд дома. Лестница изящно переходит на открытый балкон второго этажа. Стрингер лестницы изготовлен из круглой трубы с круглыми поручнями и тросовыми перилами в стиле Итаки.

Стрингер из круглой трубы Изогнутая плавающая лестница с косоуром из круглой трубы

3) Двойной зигзагообразный косоур

Зигзагообразная косоура придает дому современный и открытый вид. Лестница изготовлена ​​из стальных косоуров, вырезанных лазером в зигзагообразном стиле. Каждая ступенька идеально совпадает с горизонтальными линиями косоура. Стойки системы тросовых перил из нержавеющей стали монтируются на поверхность ступеней и лестничных площадок.

Двойной зигзагообразный косоур Современные лестницы с зигзагообразным косоуром

4) Плавающая лестница из монолитной трубы квадратного сечения

Созданная с учетом современной упрощенной эстетики, эта лестница сочетает плавающий косоур с закрытой лестницей. стеклянные перила в рамке с деревянными ступенями и поручнями-водопадом.

S Монолитный косоур из четырехугольной трубы с трубчатыми опорами ступеней Плавающая квадратная лестница из монобалки со стеклянным ограждением

5) Открытый консольный косоур

Смещенная монокосная лестница изготовлена ​​из стали и имеет консольные опоры ступеней, предназначенные для поддержки каменных ступеней. Уникальные столбы системы кабельных перил сужаются и крепятся к стальным опорам ступеней под каменными ступенями.

Прямоугольная трубчатая консольная монолонжеронная лестница Плавающая консольно-консольная наружная лестница

6) Двойные прямоугольные трубчатые косоуры

Внутренняя парящая лестница с открытыми подступенками и двойными прямоугольными трубчатыми косоурами. В сочетании с нашей системой тросовых перил в стиле Итаки лестница выглядит элегантно и утонченно. Стойки перил прорезают ступени ятоба и прикрепляются к опоре ступеней.

Двойной прямоугольный косоур Парящая лестница с двойным косоуром

7) Скрытый консольный косоур

Косоур для этой консольной лестницы скрыт в структуре стены, создавая чистый минималистский вид. Металлические опоры ступеней выступают из стены и скрыты деревянными ступенями. Кроме того, стойки тросовых перил предназначены для разрезания деревянных ступеней и соединения с опорами ступеней.

Скрытый стрингер с консольными ступенчатыми опорами 9№ 0038 Консольные лестницы со скрытым косоуром

8) Двойные косоуры с С-образным профилем

Этот стрингер с C-образным профилем был выбран для вечеринки в барндоминуме, поскольку он идеально дополняет желаемый деревенский индустриальный стиль помещения. Вантовые перила в стиле Итаки крепятся к косоуру лестницы. Этот стиль перил используется во всем интерьере и экстерьере.

С-образные косоуры Двойные С-образные косоуры

9) Двутавровые лестничные косоуры

Эта монументальная лестница с двутавровыми балками расположена в промышленном районе. Кабельные перила выполнены в стиле Ithaca высотой 42 дюйма с перилами, совместимыми с ADA. Система перил выполнена из стали с порошковым покрытием и верхней алюминиевой направляющей.

Двутавровая балка Монументальная двутавровая лестница с двойными балками

10) Квадратная трубчатая однобалочная балка с опорами для ступеней

Дизайнеры интерьера для реконструкции офисного помещения выбрали деревенский стиль с деревянными ступенями для своего проекта плавающей лестницы. Стальной монострингер с квадратной трубой имеет опоры для лопастей и отделан матовым прозрачным металлом для придания промышленного вида.

Монострингер квадратного сечения с опорами ступеней Лестница монолонжерон с опорами ступеней

11) Плавающая лестница монолонжерон с полой формой

Плавающая лестница монолонжерон с полой конструкцией. Этот более стрингерный подход обеспечивает острые углы на краях и большую свободу форм в дизайне. Этот дизайн лестницы представляет собой идеальное сочетание деревенского и изысканного стиля. Перила имеют двухконечные стойки и плоские перила.

Изготовленный полый косоур лестницы Полая лестница с одним косоуром

12) Лестница с двойным косоуром

Лестница с двойным косоуром из стальной пластины пилообразной формы с открытыми подступенками придает яркий современный вид этому уникальному дому. Система тросовых перил выполнена в стиле Итака и крепится к косоурам лестницы.

Двойной косоур с зубьями Двойной косоур Лестница с зубьями пилы

Косоур лестницы Советы по строительству

Косоур лестницы

При сооружении косоура лестницы перед началом проекта важно понять требования местных строительных норм и правил для лестниц. Для жилых лестниц мы следуем Национальному кодексу (IRC). Многие муниципалитеты принимают этот кодекс, но некоторые допускают изменения, которые могут либо ужесточить, либо ослабить требования. Следующим шагом в строительстве лестницы является провести точные измерения размеров от пола до пола, а затем разделить его на четное число, чтобы положение ступеней не превышало 7-3/4 дюйма (код IRC) подъема ступени (вертикальная задняя часть ступени) с не менее 10 в проступи (горизонтальная часть ступени).

Идеальной лестницей считается 7-дюймовый подъем и 11-дюймовый перегон . Вы хотите, чтобы размеры были как можно ближе к этим числам, насколько позволяет ваше пространство. Имейте в виду, что отверстие стояка не может превышать 4 дюйма. Высота протектора за вычетом 4-дюймового зазора определит необходимую толщину протектора. Если требуется более тонкий протектор, может потребоваться изогнутый угол возле переднего края протектора, чтобы обеспечить сохранение максимального зазора в 4 дюйма.

Расстояние от пола до пола для косоуров лестницы Требования к расстоянию между подъемами и маршами

Варианты основания и верхней плиты

Верхняя монтажная пластина косоуров и фурнитуры может быть спроектирована так, чтобы быть видимой или скрытой. Открытые пластины и болты имеют деревенскую промышленную привлекательность и обеспечивают немного большую гибкость установки (и меньшую стоимость), чем скрытый подход. Скрытие пластин приводит к чистому, минималистичному внешнему виду, однако требуется немного больше планирования и утонченности, чтобы скрыть пластину и оборудование.

Аналогично, нижняя монтажная пластина может быть открыта или утоплена в полу. Это потребует блокировки под полом, чтобы обеспечить структуру для установки опорной плиты.

Открытая монтажная пластина Скрытая монтажная пластина

Тип перил и их установка

Тип перил и способ их крепления к ступеням лестницы должны учитываться в общей системе косоуров лестницы. Некоторые соображения заключаются в том, предназначены ли перила для монтируется на поверхность, устанавливается на бордюр или крепится к стрингеру под гусеницами .

Кроме того, выбранный тип системы перил может иметь различные требования к конструкции и креплению. Например, лестницы с тросовыми перилами должны быть рассчитаны на боковые нагрузки, вызванные натяжением тросов. Металлические перила или стеклянные перила могут добавить структурной жесткости лестничной системе.

Также необходимо учитывать тип материала протектора. Деревянные ступени, стеклянные ступени и ступени из камня предъявляют очень разные требования к конструкции лежащего в их основе стрингера.

Хорошая новость заключается в том, что мы прорабатываем все это для вас в процессе проектирования.

Стойки монтируются снизу к косоуру Стойки крепятся к косоуру Стойки монтируются на поверхность ступеней

Если эта информация оказалась вам полезной, вам также может понравиться следующее:

9037 90 Типы лестниц 6 типов лестничных ступеней Как выбрать древесину для лестничных ступеней

В Keuka Studios мы изготавливаем лестницы и перила для жилых и коммерческих помещений на заказ в соответствии с вашим стилем, пространством и требованиями. Чтобы узнать больше о том, как каждый проект кабельных перил переходит от идеи к реальности. Взгляните на наш процесс проектирования перил по индивидуальному заказу. Мы гордимся тем, что строим лестницы и перила для жилых и коммерческих помещений профессионального качества для внутреннего и наружного применения.
