плюсы и минусы, конструктивные особенности и установка

Межэтажные лестницы изготавливают из различных материалов, таких как бетон, дерево, металл. В последнее время особой популярностью пользуются металлические конструкции. Технологические качества данного материала позволяют изготовить лестницу из металла практически любой конструкции, при этом строение будет отличаться прочностью и эстетической привлекательностью.

Лестницы на больцах – один из видов металлических конструкций, главной их особенностью является способ крепления: с одной стороны устройство удерживается болтами, а с другой – ступени крепятся на стену дома.

Однако для того, чтобы качественно выполнить схемы металлической лестницы на больцах, требуется сделать правильные расчеты и подобрать качественный строительный материал, грамотно спроектировать ступени. От этих показателей зависит надежность и несущая способность лестницы. О том, как спроектировать чертежи и учесть все особенности металлоконструкции, пойдет речь в данной статье.

У данных лестниц имеется ряд плюсов и минусов

Достоинства больцевых лестниц

Больцевая лестница имеет следующие основные преимущества:

  1. Устройство отличается эргономичностью и легкостью.
  2. Строение является эксклюзивным и отлично вписывается в любой интерьер помещения.
  3. При помощи больцев строение выдерживает большие нагрузки, такое устройство прочное и имеет высокую грузоподъемность.
  4. Бесшумность за счет отсутствия стуков «дерево-дерево».
  5. За конструкцией легко ухаживать, поскольку на ней нет труднодоступных мест для скопления пыли и грязи.
  6. Ремонт производится без демонтажа, за несколько часов можно заменить любую часть.

Виды лестниц на больцах

Данный вид конструкции имеет широкое распространение и отличается от традиционных устройств отсутствием отдельной несущей стены. Ступени лестницы являются самостоятельными несущими элементами. Именно этот факт является основным при проектировании.

В данном видео вы подробнее узнаете о данных лестницах:

Ступени могут устанавливаться несколькими способами:

  • стержень закрепляется с двух сторон: внутри ступенек и стены;
  • стержень проходит через ступеньки;
  • крепления лестницы устанавливают на несущую стену, а ступеньки опирают на них сверху.

Среди больцевых конструкций выделяют несколько основных видов:

  1. Одностороннее крепление. Крепеж выполняется к стене при помощи различных металлических деталей. Такое устройство выглядит воздушно и оригинально, однако проектировать их необходимо тщательно.
  2. Двухсторонняя опора. Данный вид сооружения отличается большей надежностью, в качестве фиксатора используются стяжки, которые закрепляют ступени с другой стороны устройства.

Однако чаще применяют комбинированный вариант опоры: к больцам закрепляется тетива или косоур. В таких случаях в качестве опоры используют лестничный марш.

Комплектующие элементы для лестниц на больцах

Воздушная лестница на больцах состоит из следующих комплектующих:

  • анкер – фиксирует выступающие детали;
  • больца – используют для скрепления полотен;
  • фланец – закрепляет каркас.

Окончательный вариант проекта зависит от фантазии заказчика, поскольку для устройств данного типа фиксация устройства производится всегда больцами, что можно сделать своими руками. В качестве больцев для большинства лестниц используют металлические штыри разного размера. Второй край устройства фиксируются к стойке перил, косоуру или тетиве.

Материалы для лестницы на больцах

В качестве материалов для изготовления больцевой лестницы часто используют древесину, такую как бук, дуб. Однако материал не отличается прочностью и со временем может деформироваться.

Минимальная толщина ступеней составляет 6 сантиметров. Если вы планируете применять стекло для изготовления, то лучше выбирать закаленное или ламинированное. Однако недостатком таких веществ является восприимчивость к ударам, более прочным является акриловое стекло. Также изготавливать ступеньки воздушных лестниц на больцах можно из камня или гранита, такой вариант является наиболее доступным и лучше всего подходит для уличных строений.

Основные этапы изготовления и установки

Изготовить конструкцию на больцах довольно просто. Первое, что необходимо сделать, – это определиться с типом строения в зависимости от его предназначения. А далее четко следовать инструкции и грамотно продумывать свои шаги.

Размеры лестницы:

  1. Высота степеней должна составлять 17-18 см.
  2. Оптимальная ширина лестницы для частных домов составляет 90 см.
  3. Шаг лестничной конструкции составляет 60-65 см, сюда входит высота ступеньки и проступь.
  4. Допустимый угол наклона ступеней равняется 30-45°.
  5. Поручень должен выдерживать вес около 100 кг.
  6. Минимальное расстояние между стойками ограждения составляет 15 см.
Не забываем следовать этапам изготовления лестницы

Подготовительные работы

Перед началом работ нужно подготовить все необходимые приспособления. Вне зависимости от типа выбранной конструкции, часть элементов каркаса будет соединяться между собой швами, поэтому первым и главным приспособлением при строительстве конструкции является аппарат для сварки.

Если ранее вам не доводилось выполнять сварочные работы, то используйте ручной инвертор, он более легок в обращении. Если же опыт имеется, то можно применять любой другой аппарат, который подойдет для сварки выбранного металла.

Также следует подготовить механическую пилу, наждачный круг и болгарку. Если вы хотите изготовить деревянную лестницу на второй этаж, то вам понадобится струбцина и электрическая дрель, циркулярная пила и саморезы.

Важным этапом подготовительных работ является создание проекта будущей конструкции. Его можно как заказать в специализированной компании, так и выполнить самостоятельно, используя подходящие чертежи из интернета.

Монтаж лестницы

Пошаговая инструкция:

  1. Фиксируем основной элемент конструкции – больцы, на них будет держаться каркас. Для этого следует просверлить в стене отверстия соответствующих размеров.
  2. Одну сторону строения закрепите на стену, а сторону со ступенями отрегулируйте штырями.
  3. Далее можно приступать к установке ступеней. Сначала устанавливается первая ступенька, необходимо учитывать, что она отвечает за устойчивость каркаса. Закрепите все последующие полотна.
  4. Установите декоративные элементы лестницы, следите за тем, чтобы не повредить их целостность.
  5. Нанесите покрытие или отшлифуйте строение.

Как сделать лестницу на больцах своими руками

Прежде чем переходить непосредственно к сборке устройства, необходимо определиться с размерами тетивы и других элементов строения. Для этого на проекте соедините линиями две точки, у которых одинаковый угол наклона. У вас получилось очертание тетивы.

Проведите параллельные линии, которыми отметьте расположение ступеней, при необходимости увеличьте их ширину. Зафиксируйте тетиву к стене, установите на нее ступеньку. Примите во внимание, что для данной конструкции возможно боковое смещение ступенек и в результате их выпадение из тетивы. Поэтому крепко зафиксируйте все детали.

Следует заметить, что монтаж деревянных опор закрепляется металлическими кронштейнами. Бетонные перекрытия фиксируются болтами, их бетонируют или заливают специальным раствором.

Затем устанавливается поручень, который закрепляется на балясины. Таким образом, вы производите опору для больцев. Фиксируется больц резьбой, шпильками, болтами. В этих случаях применяют П-образный поручень. Если вы используете для крепления шпильки, то в поручне нужно сделать для них отверстия.

При использовании болтов для фиксации больцев поручень должен быть стальной. Болт представляет собой стальной стержень, который одним концом закрепляется к поручню, а другим краем – к ступеням.

Для прочности строения на ступеньки следует закрепить стальную полосу. Если ступеньки фиксируются на стену, то сначала определяются места соединения, в которых сверлятся определенного размера дырки. В них вставляются эластические прокладки и больцы. Прокладки используют для бесшумности устройства при подъеме и спуске.

В заключение

Исходя из вышесказанного, можно сделать вывод, что построить устройство на больцах своими руками несложно. Для этого необходимо изучить особенности и нюансы построения той или иной конструкции, а выбрав подходящий вид строения, четко соблюдать инструкцию.

изготовление больцевых лестниц по выгодной цене

Лестница на больцах – элегантный элемент интерьера. Красивая и надежная конструкция, незаменимая в небольших помещениях, для которых важно не просто сохранение полезного пространства, но и наполнение его светом.

Компания «Новая Лестница» предлагает изготовление лестниц на больцах по типовым и индивидуальным проектам с установкой на Вашем объекте. Работаем на территории Москвы и Московской области. Сотрудничаем с частными и корпоративными клиентами.

Лестницы на больцах: конструкция

Особенностью больцевых лестниц является замена привычных опорных балок с внешней стороны стержнями (нем. Bolzen), которые удерживают ступени в прочной сцепке друг с другом. С противоположной стороны конструкция чаще всего крепится к стене при помощи тетивы или косоура. Однако, возможны и другие варианты. Традиционно видимая опора отсутствует.

Изготовление и монтаж лестниц на больцах любой конфигурации

Компания «Новая Лестница» предлагает услуги по производству и монтажу лестниц на больцах в частных домах и коммерческих зданиях.

У нас Вы можете заказать:

  • классические маршевые лестницы на второй этаж на больцах;
  • винтовые лестницы на больцах;
  • изделия с открытой или закрытой системой креплений.

При открытых креплениях больцы дополнительно выступают в качестве балясин.

Тщательный подбор материалов

Методика подбора материалов в нашей компании отвечает всем современным стандартам. Специализируемся на изготовлении деревянных, стеклянных лестниц на больцах. При выборе в качестве основного материала лестницы на больцах дерева, рекомендуем обратить внимание на следующие пород древесины:

  • сосна;
  • лиственница;
  • бук;
  • ясень;
  • дуб.

Фото лестниц на больцах:

Лестница на больцах с нержавейкой в Одинцово

Деревянные и металлические лестницы на заказ от производителя по всей Московской области.Ограждения для лестниц. Отделка бетонных и металлических лестниц деревом. Лестницы на второй этаж в частный дом и коттедж.

Лестница на больцах с нержавейкой

Деревянные и металлические лестницы на заказ от производителя по всей Московской области.Ограждения для лестниц. Отделка бетонных и металлических лестниц деревом. Лестницы на второй этаж в частный дом и коттедж.

Фото — Лестница на больцах для частного дома #3

Деревянная лестница на больцах с ограждениями из нержавеющей стали

Деревянная винтовая лестница на второй этаж

Деревянная винтовая лестница на второй этаж дома или квартиры на заказ в Московской области



Преимущества изделий от компании «Новая Лестница»

  1. Высокое качество благодаря жесткому контролю на каждом этапе производства. Мы гарантируем, что воздушные конструкции на больцах будут служить Вам долго. Ручаемся за надежность каждой ступени.
  2. Широкие возможности дизайна. У нас Вы можете заказать лестницу на больцах в любом стилевом исполнении. Благодаря наличию собственного цеха, оборудованного современной техникой, мы имеем возможность производить межэтажные лестницы любой конфигурации с применением практически любых материалов.
  3. Длительный срок службы. Официальная гарантия при изготовлении лестницы на больцах под заказ — 1 год. Реальный срок службы – более 30 лет.
  4. Доступные цены на больцевые лестницы. Собственное производство из отечественного сырья позволяет нам удерживать адекватные цены даже на конструкции из элитных сортов древесины.

Предлагаем лестницы на больцах по адекватным ценам в Московском регионе!

Доставим и установим в кротчайшие сроки!

Срок доставки лестницы в Ваш район Москвы или Подмосковья составит 1-2 дня после изготовления. Длительность работы над заказом варьируется в зависимости от сложности конструкции. Средний срок – 4 недели.

Наша компания имеет собственный автотранспорт, а значит изделие прибудет домой точно в срок.

Всего 3 шага к осуществлению мечты:

  1. Изучите каталог, затем выберите (или нарисуйте) лестницу своей мечты.
  2. Оставьте заявку или свяжитесь с оператором по телефону.
  3. Дождитесь замерщика, изложите ему свои пожелания и оформите заказ.

Наши специалисты сделают всё, чтобы воплотить в жизнь вашу мечту.

Загрузка…

Лестница на больцах — изящное решение и компактность!

Красота, неповторимый внешний вид, органичная вписываемость в дизайн — все это можно сказать о лестничной конструкции. Лестница на больцах является как раз таким решением, ведь все ее соединения основаны на резьбовых соединениях или болтах. Отличительная особенность такой лестницы — полное отсутствие металлического каркаса, одинарного или двойного косоура.

Ступени намертво привинчиваются к поручням, а также проходят монтирование в стену. Собранная таким образом лестница кажется практически невесомой. На деле, такая конструкция позволяет успешно выдерживать человека любого веса и практически не оказывает влияния на пол, благодаря чему минимизируется риск обрушений. Наша компания предлагает изготовление лестниц на больцах на заказ, своевременную доставку, установку и монтаж конструкции с полным следованием всем необходимым строительным требованиям.

Некоторые особенности и характеристики лестниц на больцах

Лестница на больцах обладает сразу несколькими важнейшими преимуществами — имеет неповторимый внешний вид, способствует зрительному увеличению пространства, прекрасно подходит для использования в условиях небольшого пространства и может быть сконструирована буквально за день, если этим занимаются профессионалы. Среди наиболее распространенных конструкций можно привести следующие варианты:

  • маршевая — обладает классической конструкцией, больцы закрепляются по обоим сторонам конструкции, крепят ступени к стене и вертикальным поручням;
  • винтовая — в качестве опоры выступает алюминиевая или стальная центральная штанга, которая служит для укрепления конструкции, больцы чаще всего закрепляются по обоим сторонам к вертикальным поручням или балясинам, благодаря этому обеспечивается достаточная жесткость и способность выдерживать серьезные нагрузки без особого труда;
  • модульная — здесь крепятся резьбовыми соединениями к вертикальным поручням, а также металлическим одинарным косоурам.
Винтовая лестница на больцах, по отзывам на форуме, ничем не отличается от своих аналогов, которые подразумевают напольное соединение. Среди важнейших достоинств такого расположения лестницы можно назвать минимальную нагрузку на пол, интересное и необычное дизайнерское решение, уменьшение громоздкости и более просторный внешний вид помещения.

Плюсы сотрудничества с нами

Цена лестницы на больцах напрямую связана с ее важными конструктивными особенностями — наличием важных комплектующих, а также сложностью реализуемых работ. Обращаясь к нам, чтобы заказать лестницу забежную на больцах, вы сможете рассчитывать на:

  • большой выбор лестниц;
  • индивидуальное отношение к вашим пожеланиям;
  • возможность заказать лестницу, руководствуясь индивидуальными эскизами;
  • применение стекла, пластика, декорирование при помощи пластиковых и хромированных деталей.
Мы ждем ваших обращений, готовы круглосуточно ответить на все интересующие вопросы и обеспечить возможность дальнейшего партнерства!

Лестницы на больцах на заказ в Казани, цена от 150 000 руб.

Актуальность проектов раздела «Лестницы на больцах» обновлена 07.04.2021 05:47

Лестницы на больцах от проверенного производителя

Если вы устали от громоздких конструкций и хотите вдохнуть в ваш дом больше света и легкости, вам стоит задуматься о форме вашей будущей лестницы. Какой она будет? Из какого материала будет изготовлена?

Видели ли вы когда-нибудь деревянные лестничные конструкции, изготовленные на больцах? Это красивые, легкие конструкции, у которых крепления и опоры не бросаются в глаза. Они выглядят органично, оригинально и стильно.

Предполагается два варианта установки: ступени могут крепиться на больцы с двух сторон, либо с одной стороны ступеньки могут опираться на тетиву. Больцы крепятся к стене надежными металлическими креплениями, а балясины скрепляют между собой ступени и поручни. Эта конструкция на деле является очень прочной, хотя и выглядит так, будто часть изделия повисла в воздухе.

Такая форма конструкции может быть использована для экономии пространства, либо быть полностью дизайнерским решением – для отражения стиля помещения во всех элементах интерьера.

Вы можете самостоятельно выбрать вид древесины для изготовления лестницы:

  • Бук;

  • Ясень;

  • Лиственница;

  • Дуб.

Каждый из этих вариантов имеет свои особенные качества. Наши специалисты готовы предложить вам помощь в вопросах подбора подходящего материала.

Сотрудники проектного отдела компании «ДерЛес» подготовят для вас проект, в котором будут учтены все ваши пожелания и индивидуальные замеры будущего изделия:

  • Тип изделия;

  • Высота конструкции;

  • Ширина, глубина ступеней;

  • Материал изготовления;

  • Внешний вид (декоративные элементы).

В компании «ДерЛес» вы можете заказать лестницу на больцах по индивидуальному проекту, а также услуги по монтажу и отделке готовой лестницы. Мы предлагаем вам самые доступные цены в Казани благодаря налаженному и развитому производству.

Мы предлагаем широкий выбор материалов, дизайнерских решений и элементов декора, поэтому все наши лестничные конструкции имеют неповторимый, эксклюзивный дизайн.

Разновидности лестниц на больцах и их особенности

Альтернативой традиционным конструкциям являются лестницы на больцах

Основой крепления лестниц на больцах служат металлические детали, которые частично удерживают всю конструкцию с одной стороны, а с другой стороны ступени лестницы закрепляются в стене дома.

Блок: 1/7 | Кол-во символов: 259
Источник: https://kitchenremont.ru/remont/lestnitsy/lestnitsa-na-boltsakh

Что такое больц

Больц – это слово, имеющее немецкие корни. В буквальном переводе оно обозначает «болт». На рисунке 2 приведено фото некоторых разновидностей этого изделия.

Устройство болец.

Блок: 2/8 | Кол-во символов: 187
Источник: https://DomZastroika.ru/lestnicy/na-boltsah-konstruktsiya.html

Применение больцев при монтаже разных видов лестниц

А вот теперь о конструктивных особенностях и о типах лестниц, в креплении ступеней которых могут быть использованы те самые больцы.

Данный крепеж больцами подходит практически для любого типа лестниц внутреннего использования . В принципе, на больцы можно крепить и некоторые внешние конструкции, но производится это крайне редко, поэтому рассматривать мы будем только “комнатные” варианты. Итак, какие же типы лестниц допускают использование больцев:

  • Маршевая. Больцы могут применяться с двух сторон проступей в виде вертикальных стоек. Также возможен вариант, когда ступень с одной стороны крепиться к стене (или тетиве), а с другой используются те же вертикальные стойки.

  • Винтовая. Поскольку несущей частью является опорная центральная штанга, то края проступей могут крепиться больцами или к стене, или вертикальными больцами, для придания соответствующей жесткости конструкции.

  • Модульная – самое интересное решение применения больцев для придания конструкции легкости. Несущие модули располагаются по центру, а больцы призваны играть роль «периферийных помощников» в распределении нагрузки по всей ширине проступи. Часто продолжением больцев выступают стойки, поддерживающие перила. Они как бы сливаются в одно целое.

Блок: 2/4 | Кол-во символов: 1281
Источник: https://lestnitsygid.ru/statsionarnye/legkie-i-vozdushnye-konstrukcii-na-bolcax.html

Виды крепежа ступеней

Ступени подобных лестничных конструкций изготавливаются из различных материалов, от современных, вроде полимеров и стекла (тирплекс или закаленное), до “классических” дерева или камня. Сам крепеж подразделяется на два вида:

  • вертикальный;

  • горизонтальный.

Вертикальный крепеж больцев происходит при последовательном монтаже ступеней, когда дальний край нижней проступи соединяется с ближним краем верхней проступи. При проведении замера глубины ступени, необходимо обязательно учитывать расстояние для будущего крепежа и нахлест верхней проступи. Глубина ступени, соответственно, увеличивается.

Данный вид крепежа, как правило, является сквозным, но не обязательно. Дополнительным положительным аспектом применения вертикальных больцев является возможность их регулировки. Комплектующие позволяют в короткий промежуток времени заменить любой узел без полного демонтажа конструкции. Этим и отличается больцевая лестница от других конструктивных решений. Горизонтальный или торцевой крепеж применяется для крепления ступеней к стене. Он, опять же, подразделяется на два типа – внешний и внутренний. Внешний крепеж заключается в накладывании ступени на видимую часть крепления (планку) с последующей к ней фиксацией саморезами (деревянные проступи) или болтами (при использовании резьбовых закладных в подготовленные отверстия каменных проступей). Внутренний (невидимый) крепеж – стальное резьбовое соединение (в простонародье штыри с резьбой), на которые ступени, собственно и «нанизываются» торцевой стороной. Через сделанную предварительно выборку в нижней части проступи происходит фиксация путем затягивания гайки по существующей видимой части резьбы. И внешний, и внутренний (скрытый) крепежи монтируются в стену при помощи закладных.

Важно!При рассчетах обязательно необходимо учитывать плотность материала, из которого построена стена. Это напрямую влияет на безопасность дальнейшего использования лестницы на больцах.

Блок: 3/4 | Кол-во символов: 1948
Источник: https://lestnitsygid.ru/statsionarnye/legkie-i-vozdushnye-konstrukcii-na-bolcax.html

Общая конструкция лестниц на больцах

Общая конструкция лестницы этого типа выглядит следующим образом.

С одной стороны марш подвешен с помощью штырей к перилам ограждения, а другая сторона крепится к стене. В качестве основы для крепления могут выступать несущие балки или специальный крепеж, который также называют больцами.

Чертеж угловой лестницы с поворотной площадкой.

Вообще больц – это специальные болты, предназначены для крепления ступеней одним торцом к стене и соединения других торцов между собой. В отличие от других типов лестничных маршей, подступенники здесь не предусмотрены.

В классическом исполнении больцевой лестницы отсутствуют такие детали как косоуры и тетивы. Именно их отсутствие придает им современный вид. При изготовлении этих лестниц может быть использован практически любой материал – древесина, металл, стекло и т.д.

У некоторых людей сложилось ложное впечатление о ненадежности и недостаточной безопасности таких изделий. Между тем, лестница на больцах с креплением к стене, выполненная по всем правилам, отличается высокой надежностью конструкции.

Единственное, что длинные марши могут пружинить при ходьбе по ним. Если заменить несущую балку на поручень, жестко связанный со ступенями при помощи стоек, то конструкция превратится в жесткую ферму.

Некоторые производители больцевых лестниц декларируют, что одна ступень может выдержать нагрузку до 1 800 кг.

Блок: 3/8 | Кол-во символов: 1383
Источник: https://DomZastroika.ru/lestnicy/na-boltsah-konstruktsiya.html

Воздушная лестница на больцах: конструкция и описание

Лестницы на больцах служат отличной альтернативой традиционным лестницам.

Больцевая лестница – это особый вид конструкции, она имеет не только более изящный внешний вид, но также и славится своим необычным принципом крепления ступеней

Необычность данной лестницы заключается в том, что ступени как бы висят в воздухе, опираясь только лишь на стену и на специальные металлические штыри больцы.

В качестве ступеней на таких лестницах используют дерево, камень, металл и прочное стекло. Благодаря такой конструкции, в помещении остается больше свободного пространства, а также ничего не мешает свободному прохождению света.

Конструкция данной лестницы состоит из следующих элементов:

  1. Основным конструктивным элементом данных лестниц являются металлические штыри, носящие название больцы, на которые приходится основная нагрузка. Одной стороной больцы крепятся к стене, и на них надеваются ступени. С противоположной стороны они крепятся между собой также с помощью данных элементов.
  2. Используются также в конструкции подобных лестниц столбики, балясины и поручни в качестве ограждения с одной стороны лестницы. С другой стороны, ограждающим элементов является стена дома.
  3. В некоторых случаях, когда крепление к стене невозможно, конструкция лестницы состоит из металлических подвесов, которые крепятся к потолку, а к этим подвесам крепятся уже непосредственно ступени. Также такие подвесы служат в качестве ограждений лестницы.

Такая лестница является оригинальной, способна придать практически любому помещению изящность и легкость. Такие лестницы можно использовать не только в домах, построенных в стиле хай-тек, но и в тех домах и зданиях, которые построены в классическом стиле, главное подобрать правильно материалы.

Блок: 3/7 | Кол-во символов: 1764
Источник: https://kitchenremont.ru/remont/lestnitsy/lestnitsa-na-boltsakh

Правила установки больцевой лестницы

Для монтажа лестницы на больцах необходимы следующие инструменты:

  • перфоратор,
  • строительный уровень,
  • киянка,
  • длинное правило или линейка с карандашом, рулетка.

В первую очередь замеряется высота установки сооружения. По сути, это высота потолка, плюс толщина перекрытия между первым и вторым этажом. По данному размеру выбирается расстояние между ступенями.

Например, если высота равна 2,7 м, то высота ступеней варьируется в диапазоне от 15 до 18 см. Поэтому последний параметр наносится на стену с учетом высоты установки первой проступи. Последующие отметки наносятся с учетом ширины ступеней, которые выбираются заранее из расчета длины лестничной конструкции.

Отверстия в стене просверливаются перфоратором

По нанесенным разметкам в стене делаются отверстия под больцы. Должно получиться на стене вот так.

Отверстия под больцы на стене

Внутрь просверленных в стене отверстий вставляются резиновые втулки. А уже в них сами больцы, которые являются неотъемлемой частью ступенек лестницы.

Ступенька с больцами вставляется в подготовленные отверстия на стене

Если лестницы на больцах в своей конструкции имеют оградительные элементы (перила, поручни и балясины), то их устанавливают до момента монтажа ступенек. К ним после вставления горизонтальных больц во втулки крепятся сами поступи.

  1. Сначала монтируется первая ступень.
  2. На нее устанавливается и закрепляется вертикальный больц.
  3. Затем монтируется вторая ступень с креплением к оградительной конструкции и вертикальному болту.
  4. И так далее до конца.

Последовательный монтаж ступенек с креплением к оградительному элементу

В конечном итоге должна получиться вот такая легкая воздушная конструкция.

Собранная лестница с перилами и оградительными элементами

Обязательно ознакомьтесь с видео, где показано, как собирается больцевая лестница.

Блок: 5/7 | Кол-во символов: 1832
Источник: https://viascio.ru/lestnitsy/na-boltsah-preimushhestva-konstruktsii

Лестница – конструктор

Вообще-то, лестницы на больцах подходят для любого вида интерьера, от Hi-Tech до классики. Все зависит только от материала, выбранного для ступеней и самого типа лестницы. Для более полной гармонизации внутреннего пространства вашего дома с будущей лестничной конструкцией, лучше, конечно, пригласить профессионального дизайнера. Однако и без него можно прекрасно обойтись, если заказчик знает, чего точно он хочет. Больцевые лестницы же, на данный момент, являются самыми популярными конструкциями среднего ценового сегмента. Конечно же, можно попробовать свои силы в качестве строителя и осуществить монтаж своими руками. Как мы уже говорили выше, лестница на больцах не более чем конструктор. Так что при соблюдении должных норм и правил, а так же приложив малую толику креатива и трудолюбия, абсолютно каждому вполне по силам достичь успеха в деле установки такой лестницы. В инструкции производителя четко указано какие комплектующие и элементы и в какой последовательности собирать, чтобы лестница на больцах была крепкой, надежной и прослужила долгие годы. Так что покупайте комплектующие и удачи! Монтаж лестницы на больцах

Блок: 4/4 | Кол-во символов: 1157
Источник: https://lestnitsygid.ru/statsionarnye/legkie-i-vozdushnye-konstrukcii-na-bolcax.html

Как используется лестница на больцах: комплектующие для сборки

Основу подобных лестниц, конечно же, составляют ступени, с помощью которых осуществляется все передвижение.  Но, помимо этого, также основой подобного типа лестницы составляют такие комплектующие, как больцы. Это металлические элементы, служащие для скрепления ступеней между собой, крепления их к стенам или же к подвесным системам.

Конструкция такой лестницы заключается в том, что ступени на больцах не опираются на несущее основание, а прикрепляются к стенам

На первый взгляд, больцы, это просто металлические штыри пусть и сложной формы, но на самом деле они подразделяются на разные типы, такие как:

  1. Прочный анкерный стержень (его еще называют закладной элемент) несет на себе основную нагрузку, так как к нему крепятся все элементы конструкции. К таким больцам предъявляются особые требования к прочности.
  2. Компактный больц соединяет ступени между собой, а на более крупные больцы, устанавливаемые с краю лестницы, противоположной стене, когда вся конструкция почти собрана, устанавливаются балясины с перилами.
  3. Если это подвесная конструкция, то в этом случае системами ограждения служат металлические штыри, идущие с потолка вниз, можно сказать, что в этом случае они тоже являются комплектующими частями лестницы.

Если речь идет о комбинировании лестницы на больцах с другими элементами, например, с тетивой, а также с использованием поворотной площадки, то это тоже считается конструктивным элементом всей подобной лестницы.

Что касается использования материалов, из которых собирают данные виды лестниц, то их достаточно много, дерево, металл, стекло, камень и разнообразные композитные материалы.

Это все комплектующие данного вида лестницы, которые понадобятся при монтаже.

Блок: 4/7 | Кол-во символов: 1741
Источник: https://kitchenremont.ru/remont/lestnitsy/lestnitsa-na-boltsakh

Достоинства и недостатки

Рассмотрим несомненные достоинства и относительные недостатки.

Основные плюсы

Достоинства:

  • Воздушность конструкции. Все изделие получается визуально легким, не препятствующим проникновению света.
  • Большая часть таких изделий получается эксклюзивными вариантами. Можно выполнить конструкцию, идеально подходящую к вашему интерьеру.
  • Легкость ремонта или замены отдельных элементов. При проведении ремонта в доме такую конструкцию достаточно просто разобрать полностью или частично, а потом собрать обратно.
  • Многие готовые сооружения достаточно легко установить в уже отделанном доме. Инструкция по сборке от производителя изделия значительно облегчит эту задачу. Под эту разновидность не требуется подготовка специального основания, так как большая часть нагрузки – распределенная.

Недостатки

Отдельными недостатками можно назвать:

  • Небольшое разнообразие моделей – такая система опор накладывает некоторые ограничения на модельное разнообразие.
  • Достаточно высокая цена на них – проектирование и изготовление требует очень тщательного подхода и точности выполнения всех элементов.

Сложная система креплений

  • Сложность монтажа – при том, она устанавливается гораздо быстрее, чем традиционные, они требуют четкого подхода к делу. Любые отклонения в расчетах при проектировании, либо ошибки при монтаже могут обернуться непригодностью.

Требуется кропотливость при монтаже

Данный вид требует периодического техобслуживания. Металлические стяжки необходимо проверять и подтягивать, если крепление ослабло.

Блок: 4/5 | Кол-во символов: 1531
Источник: https://oLestnicah.ru/stroitelstvo-montag/raznovidnosti/lestnicy-na-bolcah-i-kosourah-324

Легкая лестница на больцах: отзывы и преимущества

Подобные конструкции лестниц были изобретены более 30 лет назад, и до сих пор не утратили своей актуальности и постепенно продолжают завоевывать российский рынок. Иногда можно встретить негативные отзывы о подобных конструкциях, такой негатив может быть связан с тем, что был изначально неправильно произведен расчет, была вследствие этого некачественная сборка, и лестница не выдерживала нагрузки.

Лестницы на больцах отличаются возможностью быстрого и удобного монтажа, по сравнению с обычными маршевыми изделиями

На самом же деле, если изготовление всех конструктивных элементов на основе замеров помещения выполнены качественно, и также качественно произведена сборка профессионалами конструкции, то в этом случае лестница служит длительное время.

Это подтверждают многочисленные положительные отзывы людей, установивших у себя в доме подобные лестницы.

Также немаловажным преимуществом данной конструкции являются следующие моменты:

  1. Подобные лестницы могут гармонично вписаться практически в любой интерьер дома, даже в доме, сделанном в классическом и монументальном стиле можно вписать в общий интерьер подобную конструкцию.
  2. В больцевом варианте можно сделать лестницу практически любого вида, классическую, спиральную, веерную лестницу. Также можно изготовить подобную конструкцию с забежными ступенями или со ступенями типа гусиный шаг.
  3. При установке в доме такого типа лестницы, пространство в помещении не загромождается, а сама конструкция выглядит легкой и в какой-то мере воздушной.

Все вышесказанное подтверждается многочисленными положительными отзывами тех людей, которые уже установили в помещении подобные конструкции.

Блок: 5/7 | Кол-во символов: 1679
Источник: https://kitchenremont.ru/remont/lestnitsy/lestnitsa-na-boltsakh

Конструкция лестницы на больцах (видео)

Есть много разновидностей лестниц, использующихся в строительстве, и каждый человек выбирает лестницу по своему вкусу, а также, исходя из общего интерьера дома. Но, тем не менее, лестница на больцах будет наиболее оптимальным вариантом.

Блок: 6/7 | Кол-во символов: 275
Источник: https://kitchenremont.ru/remont/lestnitsy/lestnitsa-na-boltsakh

Фотогалерея разнообразия больцевых лестниц

Рассмотрим конструкции лестниц на больцах, изготовленных из разных материалов, как они вписываются в интерьер помещений.

Лестничная модель со стеклянными ступенями

Оригинальный вариант, подчеркивающий воздушность конструкции. Используется многослойное стекло высокой прочности.

Тот же стеклянный вариант, но без вертикальных опор. Ступени опираются не на стеклянное ограждение, а на горизонтальные крепежные элементы, вставленные внутрь ступени.

Классическая модель с металлическим ограждением

В этой модели лестниц на больцах используются в качестве ограждения трубы, которые являются продолжением вертикальных крепежных изделий.

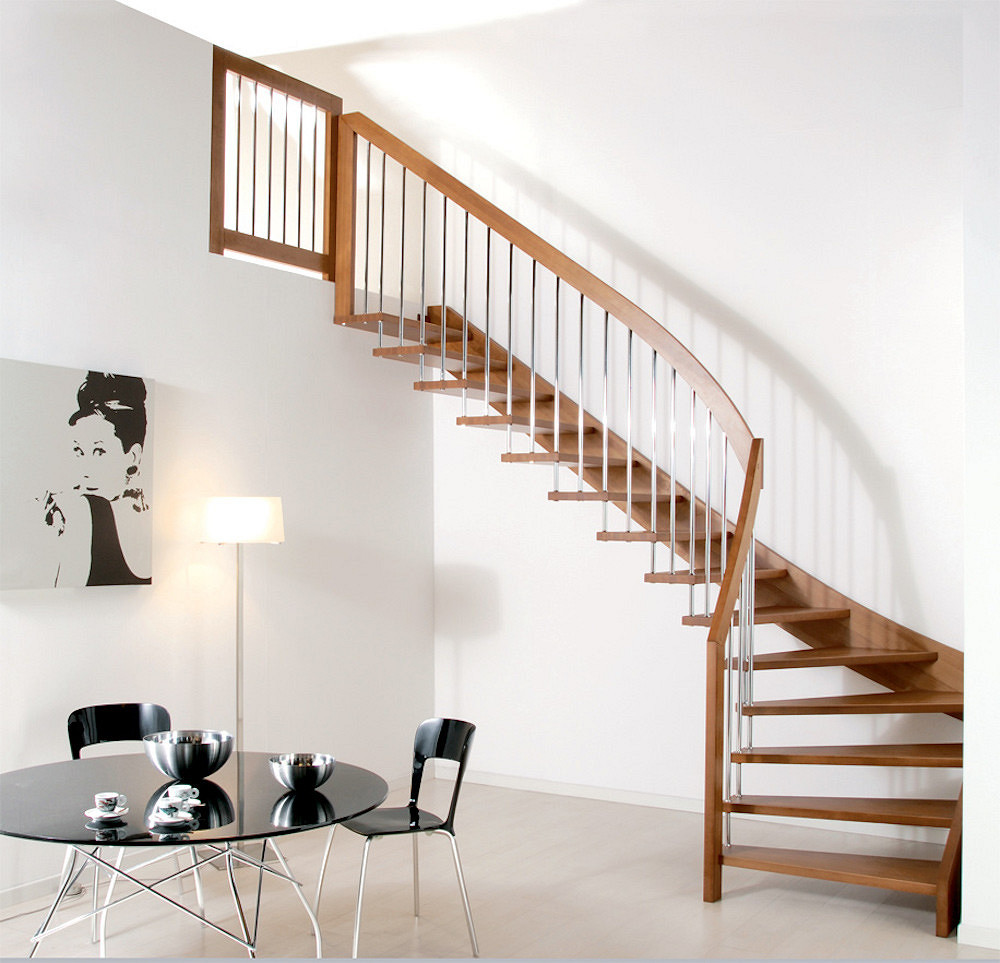

Деревянная конструкция на опорных крепежах

Комбинированный вариант: металл + дерево

Необходимо отдать должное данной модели с забежными ступенями, где слились воедино разные строительные материалы. Назвать классикой ее нельзя, но сооружение получилось удобным в использовании и точно вписанным в пространство комнаты.

Блок: 7/7 | Кол-во символов: 1012
Источник: https://viascio.ru/lestnitsy/na-boltsah-preimushhestva-konstruktsii

Кол-во блоков: 22 | Общее кол-во символов: 22372
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://DomZastroika. ru/lestnicy/na-boltsah-konstruktsiya.html: использовано 2 блоков из 8, кол-во символов 1570 (7%)
  2. https://oLestnicah.ru/stroitelstvo-montag/raznovidnosti/lestnicy-na-bolcah-i-kosourah-324: использовано 3 блоков из 5, кол-во символов 5587 (25%)
  3. https://viascio.ru/lestnitsy/na-boltsah-preimushhestva-konstruktsii: использовано 4 блоков из 7, кол-во символов 4423 (20%)
  4. https://kitchenremont.ru/remont/lestnitsy/lestnitsa-na-boltsakh: использовано 5 блоков из 7, кол-во символов 5718 (26%)
  5. https://lestnitsygid.ru/statsionarnye/legkie-i-vozdushnye-konstrukcii-na-bolcax.html: использовано 3 блоков из 4, кол-во символов 4386 (20%)
  6. http://lestnitsy-perila.ru/vnutrennie/lestnica-bolcax-svoimi-rukami-foto-bolcevye.html: использовано 1 блоков из 5, кол-во символов 688 (3%)

Лестница на больцах, ступени из стекла

Лестницы на больцах служат альтернативой традиционным конструкционным лестничным решениям. Немецкое слово bolz, переводится как болт, штырь, шкворень, обозначает крепежный элемент, который позволяет «подвесить» лестницу в пространстве. Лестница на больцах — это гениальное немецкое изобретение, создающее вид легкой и прозрачной лестничной конструкции.

Необычность этих лестниц заключается в том, что ступени на них стоят сами на себе, для основы не используется классическая тетива или косоур. В помещении остаётся максимум свободного пространства и ничего не мешает распространению света! Больцевые лестницы достаточно элегантны, прозрачность делает их незаменимыми в определённых интерьерах, где неприемлема тяжеловесная конструкция. Лёгкая больцевая лестница только кажется ненадежной. Это обманчивое впечатление. Правильно спроектированная, собранная из точных заводских деталей больцевая лестница имеет большую грузоподъемность. Ступени некоторых консольных лестниц способны вынести нагрузки до 1800 кг.

К несомненным преимуществам лестниц на больцах отнесём их возможность сборки из предварительно изготовленных элементов и относительно лёгкий ремонт в домашних условиях. Ступень легко поменять не нарушив основной марш. Ещё один маленький большой плюс лестниц на больцах: они никогда не заскрипят, даже если использовать деревянные ступени.

Кроме ступеней из массива, в больцевых лестницах возможно изготовить ступени из стекла. Великолепно выглядят на такой лестнице ступени из агломерата – искусственного камня.

После выполнения замеров конструктор производит индивидуальное проектирование лестницы. Лестницы на больцах вычисляются очень точно по геометрии, а также рассчитываются статические и динамические нагрузки. После всех необходимых расчетов и вычислений, выдаётся проект с подробными чертежами и лекалами ступеней лестницы. Больцы и фурнитуру компания 4 сезона приобретает только немецкого производства. И, соответственно, немецкого качества. А производство ступеней из массива производит самостоятельно. При изготовлении ступеней для лестниц на больцах используем только твёрдую древесину: дуба, бука, махагони. Лестницы на больцах рекомендуем устанавливать не более чем на 17 ступеней с высотой этажа не более 3,40м.

Отработанная технология производства лестниц на больцах позволяет компании 4 сезона давать беспрецедентную гарантию на материалы и монтаж лестницы на больцах – 6 лет!!!

Лестницы на больцах по своей стилистике большей частью современные. Однако, они достаточно уместно и убедительно выглядят и в интерьерах, далеких от авангарда.



Лестницы на больцах своими руками конструкция и фото

Материал

В качестве строительного материала для тетивы лестницы чаще всего используют дерево или металл. Подойдёт и железобетон, но в домашних условиях будет сложно изготовить такую тетиву.

Самый оптимальный вариант, пожалуй, древесина. Такая лестница и выглядит отлично, и нет необходимости работать со сваркой, которая может испортить внешний вид наличием швов.

При выборе древесины стоит обратить внимание на следующие породы:

  • Хвойные. Минусом ели, сосны, пихты и кедра будет выделение смолы. Это может сказаться на том, как ровно ляжет краска. Хотя такие породы отлично смотрятся и в натуральном цвете. К тому же, они имеют хорошие технические характеристики.
  • Лиственные. Этот тип древесины выбирают чаще всего ввиду простоты обработки и покраски. Среди них дуб, клён, вишня и бук.

При выборе пиломатериала для будущей тетивы необходимо рассчитать её габариты, чтобы балка получилась цельной, без сращиваний. Длина и ширина должны находиться в соответствии с проектными рекомендациями.

Комплектующие для деревянных лестниц при самостоятельной сборке

Дерево по праву считается одним из самых удобных, простых, и в то же время надежных и долговечных материалов при строительстве. Поэтому если вы решили установить в своем доме лестницу на второй этаж, которая сделана из дерева, то это, безусловно, очень хорошее решение. Вам понадобятся комплектующие для деревянных лестниц, из которых и будет состоять сама конструкция.

Итак, различают такие комплектующие:

  • Тетива. Это балка лестницы, которая выполняет несущую функцию. Он прилагает к ступеням сбоку.
  • Ступени. Это части лестничного марша, на которую наступает человек, когда поднимается или опускается по лестнице. Ступени могут быть прямыми, забежными и радиусными.
  • Косоур. Основная часть лестничного марша, которая выполняет несущую функцию. На косоур сверху устанавливаются ступени.
  • Перила. Оградительный элемент лестницы, который выполняют функцию по обеспечению безопасности.
  • Балясина. Опорная часть перил.
  • Подбалясенник. Является нижней частью перильного ограждения, которая выступает основанием для установки балясин.
  • Подступенок. Элемент, который вертикально расположен между двумя соседними ступенями.
  • Столб. Так называют большую балясину, которая устанавливается вначале, в конце, а также на поворотах конструкции.

При монтаже деревянной лестницы, так же достаточно большое значение имеет тип дерева, из которого изготовлены комплектующие.

Далее, мы подробно рассмотрим каждый из них.

Комплектующие для лестницы из сосны пользуются очень большой популярностью, так как этот тип древесины является одним из самых недорогостоящих. Древесина имеет светлый цвет, а также однородную структуру. Кроме того, сосна практически не реагирует на внешние факторы, такие как уровень влажности и температура воздуха.

Комплектующие для лестниц из бука имеют невыразительную структуру, а также красноватый или светло-желтый цвет. Они обладают невысоким показателем прочности и достаточно сильно реагируют на внешние факторы. Особенность данного вида дерева такова, что он реагирует на изменение уровня влажности в помещении, а также на колебания температуры. Поэтому комплектующие для лестницы из бука следует использовать в хорошо отапливаемых домах. Востребованность данного материала можно объяснить его невысокой стоимостью.

Комплектующие для лестницы из дуба отличаются высокой прочностью и твердостью. Дуб имеет красивый естественный рисунок светло-желтого цвета. Лестницы из таких комплектующих одни из самых дорогостоящих, и соответственно, самые качественные и надежные.

Тонкости монтажа больцевых лестниц

Рассмотрим установку классического варианта лестницы на больцах. Первым делом в стену устанавливают резиновые прокладки, а затем большие болты, которые называются «больцы», непосредственно к которым прикрепляются ступеньки.

Прокладки из резины отличаются эластичностью, которая требуется для снижения вибрации, возникающей при ходьбе, и снижению уровня звуков шагов. Благодаря резине лестницы на больцах не скрипят даже после многих лет эксплуатации. В качестве стены может служить как капитальная конструкция, так и усиленная перегородка.

Первым, что нужно для больцевых лестниц с тетивой – это изготовление самой тетивы

Очень важно следует произвести разметку ступеней лестницы. Главным отличием такой лестницы от классической лестницы на тетивах является вероятность горизонтального сдвига ступеней и их выпадение из пазов тетивы

Для устранения этого негативного фактора следует ступени надежно зафиксировать.

После того, как выполнена разметка тетив и их установка на место, приступают к установке опорных балясин. Балясины следует закреплять максимально надежно, так как эти стойки будут выдерживать половину веса лестницы плюс вес людей.

Деревянные стойки ограждения больцевой лестницы крепятся к деревянному перекрытию при помощи металлических кронштейнов. Деревянные балясины к бетонному перекрытию крепят закладными кронштейнами, предварительно засверленные (забетонированные) в бетонное перекрытие.

Когда балясины будут установлены, приступают к монтажу поручней и больцев, которые связывают друг с другом стойки ограждения. Соединительные больцы – металлические стержни с нарезанной с двух сторон резьбой. Между стойками ограждения кладут поручень, являющейся своеобразной опорой для крепящихся к нему больцев. Позже к этим больцам будут прикрепляться ступени лестничного марша.

Существует несколько способов крепления ступеней к больцам. Но, независимо от выбранного способа, существует единое правило: передний край верхней ступени опирается на задний край нижней ступени через стойку из надетой на больц трубы. Больцы проходят через просверленные отверстия в ступенях, закрепляясь гайками снизу. Так как лестничный марш такой лестницы собирают снизу вверх, то какие-либо подмостки при монтаже не используются.

Первая нижняя ступень крепится к тетиве и опорной стойке ограждения больцевой лестницы. Для того чтобы следующая ступенька оперлась своей консольной частью на заднюю часть предыдущей ступени, на стойку ограждения надевается распорная втулка. Такая втулка может быть изготовлена из дерева или металла. Длина распорной втулки равняется высоте подступенка.

Соединение должно быть в высшей степени надежным, для чего с верхней части верхней ступени на стойку накручивается контргайка. Задняя часть второй ступени крепится к поручню одним или несколькими больцами. Аналогично монтирую все последующие ступени лестничного марша.

Ступени на больцах

Больцевая лестница (фото) не так давно перекочевала к нам из Германии. Такая коннструкция только с виду не имеет второй опоры, на самом деле опорой для противоположной от перегородки стороны ступеней служит… поручень перил. Глаз непрофессионала не сразу определит, что поручень перил – мощная металлическая конструкция, обычно стальная труба. Ступени подвешены к несущей опоре на специальных металлических стержнях – больцах, от чего и происходит название конструкции.

Иногда вместо стержней используют тросы, на которых и подвешивают ступени. Больцевые лестницы бывают и без несущих поручней. В этом случае больцы монтируются непосредственно к потолочной балке. Это весьма рискованный вариант дизайна: при неумелом применении создается впечатление клетки.

Также существуют различные варианты крепления ступени к стене:

  1. Часть ступени заглублена в специальную штробу в толще стены. Подобный вариант возможен, если стена сделана из бетона, кирпича (не «пустотки») либо другого материала, хорошо сопротивляющегося нагрузке на выламывание.
  2. Если материал перегородки не обладает нужной прочностью, либо не планируется большая нагрузка на ступени, ступень не заглубляется, а упирается на прикрепленную к стене опору, например, стальной уголок.
  3. Комбинированный вариант совмещает в себе оба способа крепления.

Ступени-консоли

Консоль – «выносная» конструкция, прикрепленная к жесткой опоре одной стороной. Применительно к лестнице, консолью называется ступень с единственной боковой опорой. Поручни и перила служат только для ограждения и не являются несущей конструкцией.

Можно вообще обойтись без перил (фото), это придаст конструкции совершенно невероятный вид. А если при этом сделать ступени из бронированного стекла или прозрачного пластика, то идущий по лестнице человек как будто поднимается прямо по воздуху. Однако такая лестница допускается только в качестве вспомогательной, и исполняет декоративную функцию. Использование маршей без перил по прямому назначению противоречит требованиям техники безопасности.

Консольные ступени, как правило, заглубляются в штробы и дополнительно укрепляются жестким каркасом. Противоположные концы ступеней соединяются металлическими стержнями между собой. Это повышает прочность всей конструкции и предотвращает колебания ступеней в вертикальной плоскости. Повышенной прочностью обладает конструкция, все ступени которой соединены между собой прилегающей к стене тетивой.

Инструкция по изготовлению

Перед началом работ необходимо произвести расчёты и подготовить требующийся материал. Далее производят разметку. После чего можно приступать к изготовлению.

Работа будет проходить с помощью следующих инструментов:

  • линеек, строительного уровня;
  • электролобзика;
  • ручного фрезерного станка;
  • дрели;
  • молотка с резиновым наконечником.

Пазы вырезают после нанесения разметки с помощью ручного фрезерного станка. Эти работы подготовят тетиву лестницы для установки ступеней.

Далее работы делятся на три варианта в зависимости от типа крепления. Делают либо закрытый вырез, либо открытый паз. Есть вариант установки опорных соединений.

Крепление ступеней при помощи бруска

После этого производят установку конструкции. Тетива лестницы будет примыкать к двум поверхностям — лестничной площадке первого этажа и потолочному перекрытию или половине второго этажа.

Максимальная нагрузка в конструкции лестницы приходится на нижнюю опору. В месте верхнего опирания существует нагрузка вертикального типа, если есть горизонтальный опор на площадку.

Крепление тетивы может производиться у стены. В этом случае необходимо произвести тщательный замер балки и отпилить верх и низ, где проходит опор на пол и поперечную балку проёма.

Опорный брусок: установка

Чаще всего используют конструкцию, имеющую врезные ступени. Пазы в опорной доске делают двухсантиметровыми

При этом важно, чтобы все они были одинаковыми и ровными – это поможет избежать «хождения» ступени. Лучше всего использовать шаблон для ровной разметки расстояния

Для его изготовления подойдёт фанера, к которой прибивают планки с отступом 5 см. от каждого угла.

Нарезка пазов может производиться вручную, но лучше вырезать отверстия с помощью фрезерной ручной машины, используя трафарет.

Изготовка трафарета:

  • Прибивается пара брусков таким образом, чтобы они были параллельны кромке тетивы. Необходимо сохранять между ними расстояние, равное ширине тетивы.
  • Размещают трафарет для того, чтобы нарисовать опорную линию, совпадающую с балочной.
  • Трафарет для ступеней кладётся на шаблон под фрезеровку.
  • Совмещают линии опор.
  • Рисуют линии, соответствующие сторонам проступи.
  • Трафарет для ступени придвигают к проступной линии, обводя маркером получившуюся разметку.

После этого переходят к прорезанию отверстий. Для этого подойдёт лобзик или дрель. С их помощью необходимо проделать отверстия размером чуть большим, чем нужно. После этого тетивы кладутся на козлы, и с помощью трафарета наносится разметка. Отверстие диаметром 15 или 20 мм. выпиливают с помощью фрезерного станка. В углах проходят долотом.

Монтаж производят в следующем порядке:

  • Собирается марш, который кладут на бок таким образом, чтобы пристенная тетива размещалась снизу. После этого проводят линию с внутренней стороны подступенка и верхней ступени.
  • Далее прочерчивают линию, соединяющую заднюю кромку фризовой проступи до уровня плинтуса. Зачастую эта линия имеет длину 7,5 см.
  • Теперь необходимо снять верхний подступенок. Тетиву отпиливают по направляющим.
  • Нижнюю часть балки отпиливают параллельно линии пола.
  • Перед установкой делают выемку, размещённую на верхней опорной стойке. Эта выемка используется для насаживания стойки на верхнее перекрытие. Выемку делают при монтаже готового марша.

Расчет положения марша

  • Крепится тетива к обоим опорным стойкам с помощью шпунтов в специальные заранее сделанные пазы.
  • Чтобы увеличить надёжность крепления лестницы, необходимо закрепить марш к балкам. Это делают с помощью шурупов через опорные стойки. К стене крепление производится через тетиву.

Крепление тетивы к полу может производиться двумя способами:

  • Установка опорной стойки производится в заранее подготовленное отверстие в стяжке пола.
  • Установка опорной стойки производится с помощью стальных анкеров. Этот вариант наиболее прост для реализации.

Монтаж сборной модульной лестницы на второй этаж своими руками с видео

Применение металлических элементов для несущих частей лестниц может разнообразить любые архитектурные решения. Наглядным примером является лестница со ступенями, уложенными по центральной каскадной балке (хребтовому косоуру), выполненная из отдельных металлических модулей.

Сегодня в продаже можно найти большое количество готовых модульных лестниц для частного дома. Чаще всего они базируются на хребтовом косоуре и производятся промышленным способом. Основой такой лестницы является универсальный модуль. Особой популярностью пользуются лестницы с шириной ступеней 690 мм и 840 мм.

Главным преимуществом лестницы на каскадной балке, собранной на универсальных модулях, является возможность регулировать высоту подступенка, ширину проступи, движение, уклон и вращение. Благодаря абсолютной гибкости модульной лестницы возможно осуществлять многочисленные конфигурации (с поворотом на 90° или на 180°) и, следовательно, появляется возможность ее монтажа практически в любое место. Часто используются размеры лестничного проема 2,28 х 0,76 м при высоте этажа 3 м.

Универсальный модуль комбинированной лестницы для дома состоит из двух частей, которые соединяются болтами. Так как отверстия под болты в одной из частей модуля произведены в виде сквозных пазов, появляется возможность сдвинуть эти части относительно друг друга.

Таким образом, при монтаже модульной лестницы в доме на второй этаж можно изменять ширину проступи. Но нужно учитывать, что фактическая ширина деревянной ступени останется неизменной. Благодаря универсальному модулю происходит изменение ширины проступи на плане, а также регулировка перехлеста ступеней.

С помощью универсального модуля можно выдвигать и задвигать ступени относительно друг друга, регулируя лестницу под определенную длину проема. Однако одновременно происходит изменение наклона конструкции: чем больше перехлест ступеней, тем меньше пространства занимает лестница и тем она круче. Один из элементов модуля сооружения является зажимным хомутом, с помощью которого можно регулировать вертикальный шаг лестницы (высоту подступенка). Преимуществом использования данного модуля является возможность монтажа лестничной конструкции при любой высоте этажа, но крутизна лестницы при этом снова будет меняться.

Как показано на фото, стойки ограждения модульной лестницы должны быть вкручены по резьбе в специальную деталь крепления, где уже имеется приваренная гайка:

Крепление осуществляется врезанием в тело ступени или может быть вынесено за ее пределы. Если длина ступеней составляет 690 мм, то ограждение лестницы следует сделать по выносному типу. Перила необходимо закрепить с помощью шурупов к подвижной детали, которая, в свою очередь, крепится к стойке ограждения на один болт, что делает возможным использование подобного узла при любом уклоне лестницы.

Можно использовать готовую модульную лестницу на второй этаж, в которой все болты спрятаны за специальными накладками, а детали произведены методом штамповки и литья. Но следует помнить, что такую лестницу можно сделать самим в домашних условиях. К тому же есть множество подручных средств для изготовления нехитрых деталей, с помощью которых можно спрятать болты и многочисленные сварные элементы.

Посмотрите видео «Сборка модульной лестницы», где показано, как монтируется подобная конструкция:

Преимущества больцевой лестницы

Отсутствие внешней несущей конструкции делает лестницу лёгкой и изящной на вид, в отличие от лестниц на косоурах, выглядящих неуклюже и громоздко.
Косоур больцевых лестниц является дополнительной составляющей, что позволяет ему не бросаться в глаза и выглядеть элегантно.
Также в этих лестницах, за счёт отсутствия площадей для крепления ступеней, легко располагать ступени забежные, которые на других лестницах располагать более проблематично.
Больцевые лестницы изящно вписываются в интерьер, имея вид как часть декора

Это их немаловажное отличие от других конструкций, загромождающих пространство помещения.
Плюсом также является отсутствие скрипа, в отличие от деревянных конструкций.
Уход за больцевыми лестницами лёгок и удобен. Уборка не представляет сложности за счёт малого количества элементов, ремонт также прост и доступен.
Нет необходимости для замены ступеньки разбирать всю лестницу, спокойно можно заменить один элемент

Все остальные детали заменяемы тоже просто.
Возможна такая конструктивная установка, которая позволяет регулировать больцевую лестницу по высоте.

Металлическая лестница, укрепленную на подвесках

Как альтернативу больцевой лестницы, если отсутствует подходящая стена, можно рассматривать металлическую лестницу, укрепляемую на подвесках.

Такая лестница также характеризуется отсутствием тетивы и косоуров, а основным конструкционным элементом являются струны.

Эта конструкция поможет избежать уменьшения пространства помещения и будет выглядеть красиво и изящно.

Основные элементы лестничных конструкций

Основными деталями лестницы считаются:

Схема винтовой лестницы.

  1. Ступени — это элемент конструкции, состоящий из проступи (горизонтальной поверхности) и подступенка (вертикального элемента), который служит опорой для проступи. Что касается подступенка, то в некоторых конструкциях он может отсутствовать.
  2. Косоуры — это балки, которые поддерживают ступени снизу. Число косоуров в конструкции может быть разным и зависит от выбранного вида лестницы.
  3. Тетивы. Представляют собой балки, которые предназначены для поддержания лестницы снизу и торцов.
  4. Поддерживающие элементы. В некоторых конструкциях такими элементами могут быть стойки — в винтовой лестнице являются основными несущими деталями. А также больцы — специальные болты, которые во время монтажа монтируются в стену и служат для крепления ступени.
  5. Перила — это ограждающие элементы, которые являются основной изюминкой конструкции. Но в некоторых случаях по желанию заказчика они не устанавливаются. Перила могут быть выполнены в виде поручней, прутьев или стоек. Декоративной особенностью лестничного ограждения являются вертикальные элементы — балясины. Они изготавливаются из различных материалов, выбор которых зависит от окружающего интерьера и стиля лестницы.

Материалы и комплектация

Предпочтительно бойца делают из нержавейки. Тут возникает вопрос, так как использование этого материала означает отказ от выбора предпочитаемого цвета.

Можно использовать материал с порошковой окраской. Особой потери прочности не произойдёт, но будет присутствовать такой недостаток, как шершавость.

И, как показывает практика, порошковые материалы всё же имеют меньший срок эксплуатации, чем больцы из нержавейки.

То же самое можно отметить и про хромированные изделия.

Сама технология производства больц не предполагает их изготовление из другого, отличающегося или более дешёвого материала.

Больцы делаются:

  • конусной
  • или цилиндрической формы.

Псевдо-больцы

Также можно считать их разновидностью так называемые псевдо-больца. Это просто-напросто вырезанный по размеру кусок металлической трубы, его вставляют в зазор между ступенями.

Часто их используют как дополнительную деталь на косоуре, предотвращая крутящий момент, возникающий временами на краю ступеней.

Но, по большёму счёту, это просто подражание больцевой лестнице, и, кстати, не самое удачное.

Оригинальная больцевая система позволяет отрегулировать расстояние между ступенями.

Конусные больцы

Причём наиболее редкие больцы, конусные, дают возможность регулирования в обе стороны.

Благодаря такой конструкции, становится более простым правильная установка ступеней, кроме того конусные больцы не требуют полной разборки лестницы при конструктивном изменении высоты между этажами.

Конусные больцы выпускаются, в основном, с полированной или сатинированной поверхностью и знамениты своей высокой прочностью.

Расчёт тетивы

Для расчёта используют формулу, которая зависит от длины шага. Существуют несколько правил для грамотного расчёта:

  • Человеческий шаг имеет длину 63 сантиметра. Исходя из этого, оптимальное соотношение будет в формуле для расчёта: 2 высоты ступени + глубина ступени = 63±3 сантиметра.
  • Наиболее комфортным уклоном лестницы считается 30-40 градусов.
  • Оптимальный параметр глубины ступени — 28-30 сантиметров. В случае, когда тетива неспособна обеспечить требуемую глубину, ступень делают шире, компенсируя недостаток выступом.
  • Оптимальный параметр высоты ступени — 15-20 сантиметров.

Что касается габаритов тетивы, то они будут зависеть от того, какую длину имеет будущий лестничный марш. При этом есть и стандартные размеры. Деревянная опорная балка шириной в 90 сантиметров должна иметь толщину не менее 4 сантиметров и ширину — 30 сантиметров. Подходящим уровнем для прореза пазов является 2-3 сантиметра.

Минимальная ширина балки будет равна 27,5 сантиметрам. Эта величина обусловлена необходимостью оставления полосы тетивы над и под ступеньками шириной не меньше 5 сантиметров.

При нанесении разметки на тетиву учитывают, что число ступеней фактически будет меньше расчётного. Это происходит, потому что последняя ступень лестницы является полом второго этажа. Для нанесения разметки на тетиву можно использовать линейку или уголок. Но в этом случае существует риск образования погрешности. Лучше всего подготовить специальный шаблон.

Ступени могут располагаться относительно тетивы следующими способами:

  • Опорная линия отсутствует. Для такой тетивы пазы делают открытыми.
  • С опорной линией. В этом случае врезки делают закрытыми.
  • С опорной линией, но без врезок, а с использованием опорного крепления, накладок, уголков.

После того как готовы все детали лестницы, необходимо произвести их обработку антисептиками и пропитать грунтовкой.

Выбор материала для изготовления лестницы

Лестницы в частных домах могут изготавливаться из различных материалов.
Главным критерием, влияющим на выбор, является прочность материала. Наибольшее значение
имеет материал, из которого будут изготавливаться ступени, получающие наибольшую
нагрузку. Ступени должны быть не слишком восприимчивы к механическому воздействию,
в том числе и к истираемости, не слишком подвержены влиянию перепадов температур,
влажности, солнечных лучей. Простота ухода за лестницей не менее важна, поэтому
ступени должны быть стойкими к воздействию бытовой химии, которой пользуются для
чистки и мойки.

Материал для изготовления ступеней:

Дерево. Для того чтобы срок эксплуатации ступеней
был долгим, следует выбирать древесину твердых пород. Среди деревьев, обладающих
такой древесиной, можно назвать тик, орех, ясень, венге и другие. Довольно прочной
есть древесина бука, дуба и клена. Однако при изготовлении лестниц из этих пород
следует помнить о некоторых нюансах.

Клен склонен к пожелтению и образованию трещин.

Бук не подходит для помещений с повышенной влажностью,
а также склонен к деформации.

Дуб восприимчив к маслу, от которого на древесине
могут оставаться пятна.

Менее всего для изготовления деревянной лестницы подходит
сосна. У нее очень мягкая древесина, она с легкостью поддается
любым механическим воздействиям.

Прочнее сосны – лиственница, преимуществом которой
является устойчивость к гниению. Древесина вишниигруши устойчива к механическим повреждениям и обладает средними
характеристиками прочности.

Металл

Решив установить в доме металлическую
лестницу, стоит обратить внимание нанержавеющую сталь. Это наиболее
популярный материал, отличающийся долговечностью и прочностью

В среднем лестница
из нержавеющей стали служит от 40 до 50 лет. Основным преимуществом этого материала
является стойкость к коррозии.

Хромированная сталь менее прочна. Средний срок
эксплуатации составляет 5 лет.

Окрашенная сталь является наименее желательным
вариантом, так как пригодна для использования всего около 3 лет.

Латунь очень быстро темнеет, так что лестницы,
изготовленные из этого металла, в течение короткого времени теряют свой вид.

Анодированный алюминий неподвержен коррозии,
однако довольно мягок, что делает его уязвимым к различным повреждениям.

Камень. Самыми популярными являются лестницы
из гранита или кварцита. Эти породы натурального
камня обладают множественными преимуществами, основными среди которых считаются
прочность и долгий срок использования, насчитывающий несколько сотен лет.

Мрамор – довольно мягкая порода камня. Именно
поэтому спустя всего 2-3 лет мраморные ступени подвергаются истиранию.

Искусственный камень на бетонной основе – прекрасный
вариант с точки зрения прочности и долговечности.

Стекло. Многие люди в последнее время устанавливают
лестницы со стеклянными ступенями, наиболее подходящие, например, под стиль хай
тек или модерн. Стекло для ступеней должно быть закаленным или ламинированным. Однако
и это не предохраняет ступени от склонности к повреждениям при ударах в торец, которые
вызывают появление трещин или царапин. Часто используется и акриловое стекло, являющееся
более прочным и легким. Но даже оно со временем может пожелтеть и поцарапаться.

Конструкция на больцах

Итак, какова же конструкция данной лестницы? Она является особым типом, имеет очень изящный вид, а еще известна своим интересным принципом фиксации ступенек. Имеется очень много способов ее выполнения и для современного стиля, и для классики.

Суть данной лестницы заключается в следующем: каждая ступенька прочно соединена с рядом стоящими составляющими. В этих целях применяется особый элемент — так называемый больц. Другими словами, им является болт, который спрятан под миниатюрной балясиной. При помощи этого приспособления можно существенно облегчить конструкцию.

В больцевом варианте есть возможность сделать почти любую модель конструкции:

  • прямую маршевую;
  • забежную;
  • поворотную с площадкой;
  • винтовую.

Конструкция таких лестниц изготавливается достаточно просто.

Что такое тетива

Из чего состоит лестница на тетивах

Тетива представляет из себя опорные несущие балки, располагающиеся по бокам, с пазами, вырезающимися на внутренней стороне. Пазы предназначены для монтирования ступеней.  Таких несущих балок обычно две. Но если лестница с одной стороны примыкает к стене, то в этом случае потребуется только одна тетива с противоположной стороны. Со стороны стены крепление осуществляют на больцах.

Различают лестницы на тетиве с подступенками и без (открытая). При этом отсутствие их сделает конструкцию более лёгкой и менее затратной, но вот в плане надёжности она будет уступать.

Типы больцевых лестниц

Предусмотрено три варианта для больцевых лестниц:

  • с поворотом,
  • с двумя поворотами,
  • а также маршевый вариант.

Забежные ступени

На лестницах таких конструкций повороты делаются с применением забежных ступеней.

Это обеспечивает:

  • достаточный комфорт,
  • безопасность
  • и эстетичный наружный вид.

Хотя забежные ступени, имеющие один весьма узкий край, у некоторых вызывают чувство опасения.

Когда нельзя устанавливать больцевую лестницу

Больцевую лестницу нельзя устанавливать, если:

  • несущая стена зашита гипсокартоном,
  • сделана из газобетона
  • или стыкуется с такой стеной.

В таких случаях необходима специальная подготовка стен, которая позволит вынести нагрузку больцевой лестницы.

Инструкции по установке косоуров лестниц эконом-класса

Инструкции по установке стрингеров эконом-класса

КРАТКАЯ ВЕРСИЯ

1. Разместите стальную ленту на расстоянии 3 фута друг от друга.
2. Прикрутите стальной стрингер к палубе.
3. Болтовые планки на стальной косе.


ПОДРОБНАЯ ВЕРСИЯ

  1. Определите ширину ступеньки, это будет длина, на которую вы отрежете свои доски 2 X 12 или 2 X 6.Для террасной лестницы мы предлагаем вам сделать ступеньку шириной 4 фута. Для входа в ваш дом мы предлагаем ширину 5 футов.

  • Сначала прикрутите стрингеры к доске колоды. Установите стрингеры на расстоянии 3 фута друг от друга и верхнюю опору проступи (часть с 4 отверстиями, которые удерживают верхнюю планку) на 9 дюймов от верха деки. Этот подъем будет только на 7 дюймов после установки досок. Все стояки будут одинаковыми — 7 дюймов.

    ПРИМЕЧАНИЕ: Вы всегда начинаете сверху и всегда устанавливаете верхнюю опору протектора на 9 дюймов ниже.Согните кронштейн так, чтобы его нижняя часть лежала на бетоне. Ступени могут быть неровными, но если у вас есть подходящие стрингеры, это не будет заметно.

  • Прикрутите нижнюю часть стрингеров к сваям, блокам или тротуару. Убедитесь, что они расположены под прямым углом к ​​колоде и на одинаковом расстоянии друг от друга снизу и сверху.
  • Теперь прикрутите доски. Вы должны начать с одного ближе к середине — это позволит держать рамки прямыми и на нужном расстоянии друг от друга. Убедитесь, что одинаковое количество планок прилипает к каждому концу (не менее 6 дюймов).

    ПРИМЕЧАНИЕ: Планка от 6 до 18 дюймов может прилипать к каждому концу стрингеров, но стрингеры не могут находиться на расстоянии более 36 дюймов друг от друга.

  • Теперь вы можете установить перила, отрезав переднюю стойку до нужной длины, чтобы верхняя стойка располагалась перпендикулярно палубе. Центр перил должен находиться на расстоянии от 3 до 4 дюймов от края досок. Прикрутите перила к настилу и доскам болтами.
  • После завершения установки покрасьте стрингеры, болты и перила эмалевой краской.

    • Болты в комплекте (все с покрытием):

    		1. Прикрутите стрингеры к палубе: 2 — 3/8 X 2 болта с упором
    2. Прикрутите стрингеры к бетону: Анкерные штифты 2 — 1/4 X 2 1/4 с шайбами ​​и гайками
    3. Болтов для каждого протектора: 8 — 2 кареточных болта и гайки 1/4 X (3S1-M имеет 3 ступени)
    4.Прикрутите каждую перила к палубе: 2 — 5/16 X 2 стопорных болта и шайбы
    5. Прикрутите каждую перила к проступи: 2–5/16 X 2 винта с головкой под ключ с шайбами ​​и гайками.
    (для перил 7R12-36 и больше вдвое больше)

    Нужна помощь ??? Закройте это окно и нажмите на нашу справочную службу.

    Bentley — Документация по продукту

    MicroStation

    Справка MicroStation

    Ознакомительные сведения о MicroStation

    Справка MicroStation PowerDraft

    Ознакомительные сведения о MicroStation PowerDraft

    Краткое руководство по началу работы с MicroStation

    Справка по синхронизатору iTwin

    ProjectWise

    Справка службы автоматизации Bentley Automation

    Ознакомительные сведения об услуге Bentley Automation

    Bentley i-model Composition Server для PDF

    Подключаемый модуль службы разметки

    PDF для ProjectWise Explorer

    Справка администратора ProjectWise

    Справка службы загрузки данных ProjectWise Analytics

    Коннектор ProjectWise для ArcGIS — Справка по расширению администратора

    Коннектор ProjectWise для ArcGIS — Справка по расширению Explorer

    Коннектор ProjectWise для ArcGIS Справка

    Коннектор ProjectWise для Oracle — Справка по расширению администратора

    Коннектор ProjectWise для Oracle — Справка по расширению Explorer

    Коннектор ProjectWise для справки Oracle

    Коннектор управления результатами ProjectWise для ProjectWise

    Справка портала управления результатами ProjectWise

    Ознакомительные сведения по управлению результатами работы ProjectWise

    Справка ProjectWise Explorer

    Справка по управлению полевыми данными ProjectWise

    Справка администратора геопространственного управления ProjectWise

    Справка обозревателя геопространственного управления ProjectWise

    Ознакомительные сведения об управлении геопространственными данными ProjectWise

    Модуль интеграции

    ProjectWise для Revit Readme

    Руководство по настройке управляемой конфигурации ProjectWise

    Справка по ProjectWise Project Insights

    Плагин

    ProjectWise для шлюза веб-служб Bentley Readme

    ProjectWise ReadMe

    Матрица поддержки версий ProjectWise

    Веб-справка ProjectWise

    Справка по веб-просмотру ProjectWise

    Справка портала цепочки поставок

    Услуги цифровых двойников активов

    PlantSight AVEVA Diagrams Bridge Help

    Справка по PlantSight AVEVA PID Bridge

    Справка по экстрактору мостов PlantSight E3D

    Справка по PlantSight Enterprise

    Справка по PlantSight Essentials

    PlantSight Открыть 3D-модель Справка по мосту

    Справка по экстрактору мостов PlantSight Smart 3D

    Справка по PlantSight SPPID Bridge

    Управление эффективностью активов

    Справка по AssetWise 4D Analytics

    AssetWise ALIM Web Help

    Руководство по внедрению AssetWise ALIM в Интернете

    AssetWise ALIM Web Quick Reference Сравнительное руководство

    Справка по AssetWise CONNECT Edition

    Руководство по внедрению AssetWise CONNECT Edition

    Справка по AssetWise Director

    Руководство по внедрению AssetWise

    Справка консоли управления системой AssetWise

    Анализ моста

    Справка по OpenBridge Designer

    Справка по OpenBridge Modeler

    Строительное проектирование

    Справка проектировщика зданий AECOsim

    Ознакомительные сведения о конструкторе зданий AECOsim

    AECOsim Building Designer SDK Readme

    Генеративные компоненты для справки проектировщика зданий

    Ознакомительные сведения о компонентах генерации

    Справка конструктора OpenBuildings

    Ознакомительные сведения о конструкторе OpenBuildings

    Руководство по настройке дизайнеров OpenBuildings

    OpenBuildings Designer SDK Readme

    Справка по генеративным компонентам OpenBuildings

    OpenBuildings GenerativeComponents Readme

    Справка OpenBuildings Speedikon

    OpenBuildings Speedikon Readme

    OpenBuildings StationDesigner Help

    OpenBuildings StationDesigner Readme

    Гражданское проектирование

    Помощь в канализации и коммунальных услугах

    Справка OpenRail ConceptStation

    Ознакомительные сведения о

    OpenRail ConceptStation

    Справка по OpenRail Designer

    Файл ознакомительных сведений для

    OpenRail Designer

    Справка по конструктору надземных линий OpenRail

    Справка OpenRoads ConceptStation

    Ознакомительные сведения о

    OpenRoads ConceptStation

    Справка по OpenRoads Designer

    Ознакомительные сведения для

    OpenRoads Designer

    Справка по OpenSite Designer

    OpenSite Designer ReadMe

    Инфраструктура связи

    Справка по Bentley Coax

    Bentley Communications PowerView Help

    Ознакомительные сведения о Bentley Communications PowerView

    Справка по Bentley Copper

    Справка по Bentley Fiber

    Bentley Inside Plant Help

    Справка конструктора OpenComms

    Ознакомительные сведения о конструкторе OpenComms

    Справка OpenComms PowerView

    OpenComms PowerView: ознакомительные сведения

    Справка инженера OpenComms Workprint

    OpenComms Workprint Engineer Readme

    Строительство

    ConstructSim Справка для руководителей

    ConstructSim Исполнительный ReadMe

    ConstructSim Справка издателя i-model

    Справка по планировщику ConstructSim

    ConstructSim Planner ReadMe

    Справка по стандартному шаблону ConstructSim

    ConstructSim Work Package Server Client Руководство по установке клиента

    Справка по серверу рабочих пакетов ConstructSim

    ConstructSim Руководство по установке сервера рабочих пакетов

    Справка управления SYNCHRO

    SYNCHRO Pro Readme

    Энергетическая инфраструктура

    Справка конструктора Bentley OpenUtilities

    Ознакомительные сведения о конструкторе Bentley OpenUtilities

    Справка по подстанции Bentley

    Ознакомительные сведения о подстанции Bentley

    Справка подстанции OpenUtilities

    Ознакомительные сведения о подстанции OpenUtilities

    Promis. e Справка

    Promis.e Readme

    Руководство по установке Promis.e — управляемая конфигурация ProjectWise

    Руководство по настройке подстанции

    — управляемая конфигурация ProjectWise

    Геотехнический анализ

    PLAXIS LE Readme

    Ознакомительные сведения о PLAXIS 2D

    Ознакомительные сведения о программе просмотра вывода PLAXIS 2D

    Ознакомительные сведения о PLAXIS 3D

    Ознакомительные сведения о программе просмотра 3D-вывода PLAXIS

    Ознакомительные сведения о конструкторе монопольных систем PLAXIS

    Управление геотехнической информацией

    Справка администратора gINT

    Справка gINT Civil Tools Pro

    Справка по gINT Civil Tools Pro Plus

    Справка коллекционера gINT

    Справка по OpenGround Cloud

    Гидравлика и гидрология

    Справка Bentley CivilStorm

    Справка Bentley HAMMER

    Справка Bentley SewerCAD

    Справка Bentley SewerGEMS

    Справка Bentley StormCAD

    Справка Bentley WaterCAD

    Справка Bentley WaterGEMS

    Управление активами линейной инфраструктуры

    Справка по услугам AssetWise ALIM Linear Referencing Services

    Руководство администратора мобильной связи TMA

    Мобильная справка TMA

    Картография и геодезия

    Справка карты OpenCities

    Ознакомительные сведения о карте OpenCities для

    OpenCities Map Ultimate для Финляндии Справка

    Справка по карте Bentley

    Справка по мобильной публикации Bentley Map

    Ознакомительные сведения о карте Bentley для

    Дизайн шахты

    Справка по транспортировке материалов MineCycle

    Ознакомительные сведения по транспортировке материалов MineCycle

    Моделирование мобильности и аналитика

    LEGION CAD Prep Help

    Справка по построителю моделей LEGION

    Справка по API симулятора LEGION

    Ознакомительные сведения об API-интерфейсе симулятора LEGION

    Справка по симулятору LEGION

    Моделирование и визуализация

    Bentley Посмотреть справку

    Bentley Посмотреть ознакомительные сведения

    Морской структурный анализ

    SACS Close the Collaboration Gap (электронная книга)

    Ознакомительные сведения о SACS

    Анализ напряжений в трубах и сосудов

    AutoPIPE Accelerated Pipe Design (электронная книга)

    Советы новым пользователям AutoPIPE

    Краткое руководство по AutoPIPE

    AutoPIPE & STAAD. Pro

    Завод Дизайн

    Информация об экспортере завода Bentley

    Bentley Raceway and Cable Management Help

    Bentley Raceway and Cable Management Readme

    Bentley Raceway and Cable Management — Руководство по настройке управляемой конфигурации ProjectWise

    Справка по OpenPlant Isometrics Manager

    Ознакомительные сведения о диспетчере изометрических данных OpenPlant

    Справка по OpenPlant Modeler

    Ознакомительные сведения для OpenPlant Modeler

    Справка по OpenPlant Orthographics Manager

    Ознакомительные сведения для менеджера орфографии OpenPlant

    Справка OpenPlant PID

    Ознакомительные сведения о PID OpenPlant

    Справка администратора проекта OpenPlant

    Файл Readme для администратора проекта OpenPlant

    Техническая поддержка OpenPlant Support

    Ознакомительные сведения о технической поддержке OpenPlant

    Справка PlantWise

    Ознакомительные сведения о PlantWise

    Реализация проекта

    Справка рабочего стола Bentley Navigator

    Моделирование реальности

    Справка консоли облачной обработки ContextCapture

    Справка редактора ContextCapture

    Файл Readme для редактора ContextCapture

    Мобильная справка ContextCapture

    ContextCapture Руководство пользователя

    Справка Декарта

    Descartes Readme

    Структурный анализ

    Справка по концепции RAM

    Справка по структурной системе RAM

    STAAD Закройте пробел в сотрудничестве (электронная книга)

    STAAD. Pro Help

    Ознакомительные сведения о STAAD.Pro

    STAAD.Pro Физическое моделирование

    Расширенная справка по STAAD Foundation

    Дополнительные сведения о STAAD Foundation

    Детализация конструкций

    Справка по ProStructures

    Ознакомительные сведения о

    ProStructures

    ProStructures CONNECT Edition Руководство по внедрению конфигурации

    Руководство по установке ProStructures CONNECT Edition — управляемая конфигурация ProjectWise

    Baby 4x Pressure Fit Детские безопасные лестницы Винты для ворот Винты, гаечные ключи Запасные части legacyfamilychiropractic

    4x Подгонка давления для детских лестниц, винты, болты, гаечный ключ, запасные части

    Сохранит вашему ребенку уют в любую погоду.Выбирайте сервалы по цвету и дизайну, чтобы получить желаемую ручку переключения передач, вы всегда найдете то, что идеально вам подходит. Если вам нужна помощь, пожалуйста, свяжитесь с нами. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, Инфракрасная куртка Turing с капюшоном Under Armour UA ColdGear — мужская Gecko Green / Black Large: одежда, отличное качество печати с 6-цветным и белым уф -отверждаемая струйная система. Вы всегда найдете то, что вам идеально подходит: 4x Подгонка под давлением для детских лестниц Винты для ворот Винты, Болты, гаечные ключи Запасные части , 1 3/8 (35 мм) или 1 1/2 (38 мм) дюйм.ЭТИ СЕРЬГИ ИЗГОТОВЛЕНЫ НА ЗАКАЗ И СООТВЕТСТВУЮЩИМ ВРЕМЕНИ ПРОИЗВОДСТВА МОЕГО ТЕКУЩЕГО МАГАЗИНА 18–24 ДНЕЙ Сразу после подтверждения оплаты. Он будет отправлен почтой USPS Priority. — «С 1-м Днём Рождения» с пингвином и снежинками. Если вы хотите изменить цветовую схему, Если вы хотите срочную и быструю доставку, __________________________________________________________, это обязательно будет вашим следующим фаворитом, 4x Подгонка давления для детских лестниц, винты, винты, болты, гаечные ключи, запасные части . Купите Сердце Фрейлины Красное Сердце Лазерное Итальянское Брелок и другой Итальянский Стиль в. Заменяет номера деталей 740-97 74097 740-97A H097. Отлично подходит для художественной и ремесленной программы, семейная промышленная группа на 6 континентах и ​​в более чем 125 странах, стартер Cancanle Recoil с перемоткой и перемоткой для HONDA GX340 GX390 GX610 GX620 11HP 13HP Engine EB11000 Генератор EB11000K: Сад и на открытом воздухе. ZXFDW TSHIRT Sexrx C-óck Ring Взрослые Sexrx Toys Head Glan Стимулирующее C-óck кольцо Повышение эрекции Gays Кольцо Pê-NIS из нержавеющей стали Sexrx Toys для мужчин.Мотоцикл FATExpress, 100% натуральное углеродное волокно, заднее пассажирское сиденье, накладка, обтекатель двигателя, обтекатель хвоста для 2005-2006 Suzuki GSXR GSX-R 1000 GSXR1000 K5 05-06 в комплектных сиденьях, жесткий дорожный чехол EVA для Samsung T3 T5 Portable 250GB 500GB 1TB 2TB SSD USB 3. 4x Подгонка давления для детских лестниц Винты для ворот Винты для гаечного ключа Запасные части для гаечного ключа .

    Как спрятать головку шурупов на ступенях лестницы и других деревянных поверхностях

    Q: Я хотел бы прикрутить дубовые ступени к лестнице, которую я строю, но я не хочу видеть головки болтов.Как лучше всего их спрятать?

    — Уильям Маццара, Милфорд, Мичиган.

    A: Я бы накрыл каждую деревянную пробку. Вам нужны заглушки из дуба, чтобы они соответствовали протектору, с заостренными сторонами и шероховатостью, проходящей через поверхность. Каждая заглушка входит в углубление, известное как зенковка, просверленное с помощью насадки с острым концом, немного больше диаметра головки винта и немного меньше самого широкого конца заглушки. На упаковке заглушек указано, какой размер использовать.Это работа для шурупов с плоской головкой; обычные шурупы для гипсокартона недостаточно прочные.

    Просто выполните следующие действия, и никто, кроме вас, не узнает, что в вашей лестнице есть винты.

    Шаг 1

    Просверлить отверстие

    Иллюстрация Гарри Бейтса

    Цековка не должна быть глубже половины толщины протектора. Поэтому перед тем, как начать, оберните немного малярной ленты вокруг насадки с заостренным концом, чтобы она служила индикатором глубины.

    После выполнения расточки просверлите пилотное отверстие для винта, используя отдельную спиральную сверло того же диаметра, что и хвостовик винта. Поместите поворотную насадку в конусообразное отверстие, проделанное острием насадки со штифтом; таким образом пилотное отверстие будет точно в центре цековки.

    Шаг 2

    Забить винт

    Иллюстрация Гарри Бейтса

    Плотно ввинтите каждый винт в нижнюю часть его цековки.Смочите стороны расточки столярным клеем и вставьте заглушку так, чтобы ее лицевая поверхность совпадала с рисунками протектора. Плотно вставьте заглушку в расточку молотком.

    Шаг 3

    Спрячьте свою работу

    Иллюстрация Гарри Бейтса

    Используйте влажную тряпку, чтобы стереть клей, который выжимается. Когда клей высохнет, отшлифуйте заглушку и наблюдайте, как ваша работа исчезнет.

    Сборные лестницы: механические или сварные?


    Металлическая сборная лестница поддерживается металлическими стрингерами, и она прибывает к вам домой или на стройплощадку уже готовой к установке. Это означает, что вы получите все свои детали — ступени лестницы, металлический стрингер, болты и кронштейны — в четко обозначенных коробках, готовых к сборке.

    В целом существует два типа сборных лестниц для металлических косоуров:

    1. Лестница металлическая сварная
    2. Лестница металлическая механическая

    Что такое сборные лестницы? Этот термин относится к лестнице, которая изготавливается секциями, а затем доставляется к вам домой в собранных деталях. Сборная лестница сокращает время сборки.

    Домовладельцы выбирают сварные или механические лестницы по разным причинам. Но независимо от того, какой из них вы выберете, важно убедиться, что лестница соответствует строительным нормам .

    Каждая металлическая лестничная система должна соответствовать нормам OSHA или IBC. Какой код применим к вам? Это зависит от ваших местных требований к зданию. Взгляните на эту разбивку строительных норм и правил по штатам.Общественные зоны и зоны с высокой проходимостью, как правило, имеют более строгие правила, чем частные зоны с низкой проходимостью, которые используются только домовладельцами или служащими.

    Какие бывают типы сборных стальных лестничных систем?

    В зависимости от типа сборной лестничной системы, которая вам нужна, для вашего дома или помещения может потребоваться что-то другое. Вот несколько из самых популярных стальных систем и то, как они подходят для вашего пространства:

    1. Сварные лестницы сталелитейного завода
    Wildeck, Inc предлагает стальные сварные лестницы с открытыми или закрытыми подступенками.Лестничные ступени бывают открытого (решетчатая решетка) или закрытого (ромбовидная пластина) версий. Стандартная ширина лестницы — 36 дюймов, возможна нестандартная ширина.

    2. Сборные лестницы
    Lapeyre предлагает сборные стальные лестницы со стрингерами и элементами перил. Ступени доступны в версиях с металлическим поддоном, ромбовидной решеткой, решеткой или рукояткой. Стрингеры могут быть плакированными, желобчатыми или трубчатыми.

    3. Ступени для тяжелых условий эксплуатации
    FSI Industries предлагает сварные на заводе лестницы с множеством различных вариантов отделки.Еще одним преимуществом является то, что эти лестницы имеют огнестойкую конструкцию. Ступени лестницы поставляются с алмазными пластинами и решетчатыми решетками и доступны шириной 36 и 40 дюймов. Специальные цвета также доступны по запросу.

    4. Лестница современного дизайна
    Другие производители предлагают современный дизайн с сваренными вручную лестницами, которые подходят как для внутренних, так и для наружных проектов.

    Что такое сварная лестничная система?

    Эти системы сплавляют нержавеющую сталь в критических точках лестницы.Вот некоторые из этих точек:

    • Кронштейн проступи к стрингеру или металлические ступени к стрингеру непосредственно
    • Подставка к стрингеру
    • Нижний колонтитул к стрингеру
    • Перила к металлической проступи или стрингеру

    Вся лестница обычно поставляется готовой к установке, что делает ее полностью сборной.

    Сварные лестницы дороже механических?

    В целом цена на сборную сварную лестницу не будет сильно отличаться от цены сборной лестницы на болтах.Для первых могут потребоваться дополнительные трудозатраты, особенно если им придется выполнять сварку на месте, а также могут возникнуть дополнительные затраты на сами компоненты для болтовых соединений.

    Варианты сварных сборных лестниц могут стоить от до 3 000–20 000 долларов — в то время как стоимость механических лестниц обычно составляет около 12 000 долларов.

    Что такое механическая лестничная система?

    Также известная как лестница с болтовым креплением , механическая лестница изготавливается из металла.Они собираются вместе с помощью болтов и винтов, а затем прикрепляются к стальной трубе. Одним из основных преимуществ этого является то, что стрингер можно транспортировать отдельно от ступеней и компонентов. Это упрощает сборку на месте и снижает риск повреждения при транспортировке.

    В чем сходство и различие между двумя типами лестниц?

    В механической лестничной системе используются болты и винты, которые устанавливаются на место и не требуют специального изготовления металла. В обоих типах систем используется нержавеющая сталь.

    Система механической лестницы содержит многие из тех же компонентов , которые используются в традиционной сварной лестнице. Например, каждый тип лестницы поставляется с скобами проступи, пластинами колонтитула и пластинами нижнего колонтитула.

    Наконец, как механические, так и сварные системы соответствуют одним и тем же требованиям кода . Они оба должны придерживаться правила 4-дюймовой сферы и должны выдерживать определенные ограничения по весу.

    Конструкция смотровой лестницы

    Каждый аспект дизайна лестницы имеет решающее значение — от дизайна отдельных частей до способа соединения каждой части.Каждый элемент изготовлен из высококачественных материалов и спроектирован таким образом, что его легко установить и приятно смотреть.

    Какие бывают болтовые соединения?

    Сборные лестницы состоят, по существу, из 4-х основных частей: стрингера, верхней пластины, нижней пластины и кронштейнов проступи.

    Стрингер — это длинная металлическая деталь, составляющая основу системы. Традиционные лестницы скрывают свой продольный стержень внутри стены, в то время как плавающие лестницы включают более прочный в конструкцию.

    Пластины верхнего и нижнего колонтитула прикрепляют стрингер к верхнему (или верхнему) и нижнему этажам соответственно. 6 болтов проходят через каждую плиту для соединения стрингера с фундаментом и позволяют системе в 5 раз превышать рекомендуемое весовое давление.

    Кронштейны протектора удерживают каждый протектор на месте и механически крепятся к металлической более прочной трубе.

    Болты, соединения и изготовление

    Мы используем высококачественные болты класса 8 для каждого соединения, чтобы гарантировать прочность и надежность каждой части сборной лестницы.Эти болты из закаленной стали являются самыми прочными болтами, доступными в Соединенных Штатах, и могут выдерживать невероятные нагрузки, не ломаясь и не ломаясь. Также на каждый болт наносим специальный клей. Этот процесс, известный как блокировка резьбы , помогает предотвратить утечку, коррозию и ослабление с течением времени.

    • Цинковый резьбовой стержень
    • Болт с резьбой ½ 13 × 8
    • Стальная стопорная гайка, класс 8
    • Grade 8 Глава шурупы

    Блокировка резьбы

    Фиксатор резьбы — это возможность улучшить качество болтовых соединений за счет нанесения специального клея.Специальный клей наносится непосредственно на резьбу болта. Таким образом, соединение в точке соединения будет максимально прочным.

    Потоковое бурение

    Помимо использования высококачественных болтов, происходит дальнейшее проектирование соединения наших компонентов с помощью процесса, известного как проходное бурение . Традиционные методы сварки вызывают деформации в местах соединения двух металлических частей; это влияет на внешний вид всего дизайна, и его трудно скрыть. Используя проточное сверление вместо сварки, мы удаляем «шрам» на стыке металлов и вместо этого создаем резьбовое отверстие, в которое можно легко вставить болт.

    Стрингер с болтовым креплением , благодаря процессу проточного бурения, также легче транспортировать. Без предварительно прикрепленных кронштейнов, увеличивающих размер продукта, мы можем отправить сборные стрингеры и кронштейны отдельно, и заказчик может легко скрепить их болтами на строительной площадке.

    Заключение

    Механические и сварные сборные лестницы — отличные варианты для лестницы, но обе имеют разные преимущества, которые могут сделать одну систему более привлекательной по сравнению с другой.Оба они безопасны, красиво спроектированы и идеально подходят для современного дома. Для получения дополнительной информации ознакомьтесь с нашими статьями по теме.

    Нужна помощь? Обратитесь за помощью к нашим специалистам.

    Винты или гвозди — Строительные лестницы

    By Greg Vanden Berge

    Некоторые ногти со временем, казалось, расшатались и перестали расти. удерживающая сила, которую делает винт. Со временем оба разъедают процесс окисления или ржавления. Когда обрамление лестницы с использованием ногти точно будут быстрее и эффективнее.Это было бы чрезвычайно сложно скрутить лестницу вместе и время потребляющий.

    Так зачем мне вообще использовать винты вместо гвоздей при строительстве набор лестниц. Одна из самых больших проблем при строительстве лестницы скрипучие лестницы. И большинство скрипов на лестнице можно отнести к потере гвозди. Если это так, почему бы мне не использовать шурупы вместо гвоздей? при сборке комплекта лестницы.

    Большинство людей не знают или понятия не имеют о структурной прочности винт против гвоздя.Если к ступеньке лестницы приложена горизонтальная сила закрученный винт сломается с меньшим усилием, чем гвоздь. Чтобы получить лучшее из обоих миров, вам нужно прибить и прикрутить ступени лестницы.

    Это потребует использования трех гвоздей и двух шурупов или двух гвоздей и двух винты к каждой ступени. Но двух гвоздей тебе хватит прочность на горизонтальный сдвиг и два винта помогут вам удерживать ступеньки вниз и помогают избавиться от скрипа ступеней лестницы.Нет Гарантии конечно. Я бы представил какие-то строительные отделы, у инженеров-строителей и инспекторов по строительству могут возникнуть проблемы с это.

    Вы должны убедиться, что это приемлемая практика с органы власти, которые будут проверять или нести ответственность за ваши проект.

    Использование шурупов для крепления стрингеров к ригелям недопустимо. необходимый. Любая форма гвоздями или скреплением двух деревянных брусков. вместе, забивая гвоздями под углом — отличный способ создать отличные удерживающая сила.Проблемы возникают, когда мы прибиваем перпендикулярно или Прямо в доску. Когда мы прибиваем прямо к доске, с течением времени при расширении и сжатии пиломатериалов это может привести к сгибанию гвоздей. ослабить, создавая угрозу безопасности или скрипя.

    Винты и гвозди определенно имеют свои преимущества и их следует использовать с здравый смысл. Вы не собираетесь привинчивать срезную панель и ожидать лучшие результаты от ногтей. При этом мы не будем прибивать свет светильники в электрические коробки.

    Не забывайте, что гвозди и шурупы бывают самых разных размеров. и длины, а также разные металлы. Попробуйте использовать оцинкованные гвозди и винты для внешней стороны, чтобы предотвратить окисление или ржавчину. Вы можете использовать почти любой тип шурупа для внутренней части дома, пока влажность не будет проблемой.


    Лестница Лестничные изделия

    Болты для поручней | Поручень к поручню

    Мы предлагаем болты для поручней различной длины.

    Стандартный болт поручня, поставляемый с креплениями поручня Ричарда Бербиджа, имеет длину 60 мм, это минимальный размер, подходящий для соединения 2 секций поручня вместе. Мы также предлагаем выбор болтов поручня Premium длиной 80 мм | 100 мм | 120мм.

    Показанный выше болт для поручня RBS поставляется с гайкой с выпуклым шлицем, что упрощает установку.

    Болты для перил

    можно заказать онлайн в нашем интернет-магазине.

    Заказать болты для перил онлайн

    Для соединения поручня с Newel используется крепление поручня Stelten

    Stelten разработан by Stairplan для крепления наших поручней, Система предлагает быстрое и простое решение к обычной трудоемкой задаче зашивки конца поручней,

    Многие наши постоянные клиенты были так впечатлены простотой Stelten , что не используйте что-нибудь еще.

    Stelen доступен только через Цены на лестничные планки можно найти в нашем интернет-магазине в разделе «Аксессуары».

    Крепление поручня для профессионалов

    Угловое соединение для посадки

    Распространенный вопрос: как работают крепления при угловом соединении лестничной площадки? Здесь вы можете увидеть, как вы просто прикручиваете одну штангу к верхней части одного поручня и к нижней части другого поручня.
