Особенности лестниц на металлических косоурах

Классический элемент интерьера в частном малоэтажном строительстве – лестницы на металлических косоурах. Лестничные конструкции на металлокаркасе характеризуются хорошими прочностными характеристиками, большой несущей способностью. Металлокаркас не деформируется от влажности, как деревянный, значительно легче железобетонных маршей.

Металлические косоуры — наклонные опорные балки, к которым крепят перила и ступеньки. Торцы ступеней из дерева, стекла, мрамора или металла видны. Подступенки к ним обычно не ставят. Изделия с такой несущей основой получаются прозрачными, воздушными.

Конструкция лестниц на металлических косоурах универсальна. Угол наклона и геометрию лестницы допустимо менять в зависимости от целей, которым она служит. Монтировать ее можно:

• в просторном помещении, сделав широкой, пологой и удобной;
• в комнате с ограниченной площадью, увеличив угол наклона до 45 и более градусов. Ширина и высота ступеней должна быть в пределах нормы;
• снаружи здания (пожарные лестницы).

Лестница на одном косоуре

Геометрически лестницы на металлическом косоуре бывают прямыми, Г- либо П-образными, винтовыми (криволинейными). Монокосоур изготавливают из стальной трубы, двутавра, швеллера с приваренными сверху дополнительными деталями (косынками, кобылками) и площадками под ступени. Проступи с площадками соединяют двумя способами:

• болтовым соединением через отверстия в площадке и проступи:
• надевая проступь с просверленными углублениями на штыри, приваренные к площадке.

Металлический монокосоур на лестнице имеет центральное или боковое расположение. В последнем случае торцы ступенек с противоположной стороны крепят к стене. Конструкция очень эффектна. Но при реализации проекта нужен точный расчет, чтобы изделие выдерживало нормативную нагрузку.

В сравнении с изделиями на двух металлических косоурах лестницы на центральном металлическом косоуре имеют меньшую жесткость. При передвижении по краю лесенки ступеньки могут пружинить, поэтому металлические лестницы на одном косоуре выполняют небольшой ширины (0,8 – 1 м).

Лестница на двух металлических косоурах

Расположенные параллельно несущие основы – наиболее распространенный вариант лестничной конструкции. Его используют в изготовлении наружных и межэтажных лестниц на предприятиях, в домах, в административных зданиях. Ширина пролета при этом составляет 1,1 – 1,25 м. Если пролет шире, используют металлокаркасы с тремя косоурами.

Особенности выбора профиля косоура

Конкретный вид балки выбирают, учитывая условия эксплуатации, требования по прочности и эстетике. На производственных объектах требуются прочностные качества и способность выдерживать нагрузки. В домах и зданиях общественного пользования важны удобство перемещения, комфорт, безопасность, внешний вид. Изготавливают несущие опоры различными способами:
• из цельного прокатного профиля. К нему сваркой или болтовыми соединениями закрепляют косынки с площадками;
• из заготовки с прямоугольным профилем. Гребенку, повторяющую форму ступеней, формируют из заготовки методом фрезерования, стачивая лишний металл;
• из фрагментов прямоугольного профиля изготовляют ступенчатую балку методом сварки. Швы защищают, металл грунтуют и наносят порошковую окраску;
• из толстого листового металла, используя плазменную резку, вырезают балку в форме лесенки.

Снизу и сверху косоура приваривают монтажные фланцы. Пластины с отверстиями прикрепляют к стене и к полу мощными анкерами. Изготовление лестничной конструкции доверьте специалистам.






Косоуры из Металла для Лестниц: Особенности, Методы Крепления

Даже из грубого металла можно сварить элегантную лестницу

Металлические лестницы сегодня набирают небывалую популярность, и они уже довольно сильно потеснили классику жанра в виде деревянных конструкций. Причина тому проста и банальна – лестница обходится не очень дорого, возводится быстро, она очень прочна и имеет продолжительный срок службы.

Конструкции лестниц бывают разными — сегодня мы расскажем вам, что такое косоуры из металла для лестниц, и как их можно сделать самому.


Содержание статьи

• Разновидности конструкций
• Варианты исполнения косоуров
• Строительство металлической лестницы
  • Проект лестницы
  • Сборка монокосоура

Разновидности конструкций

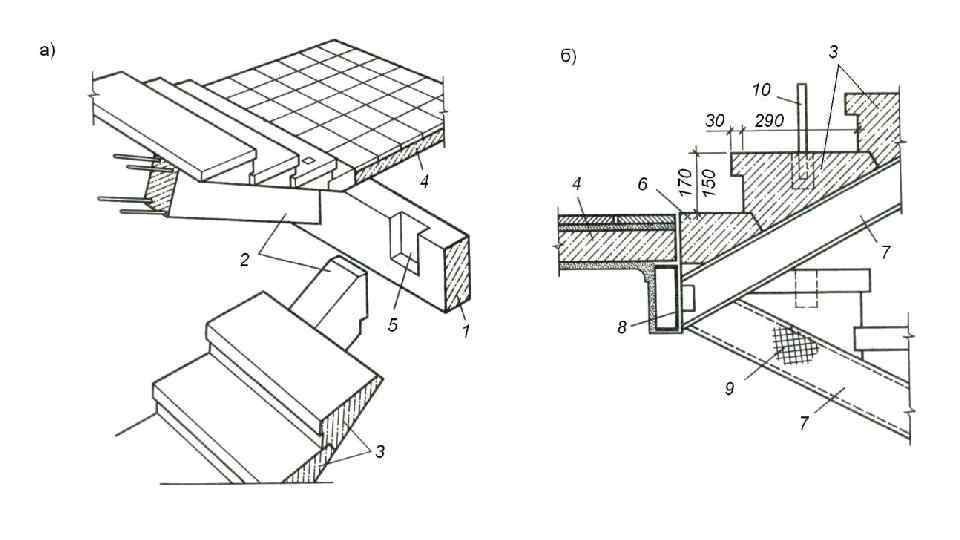

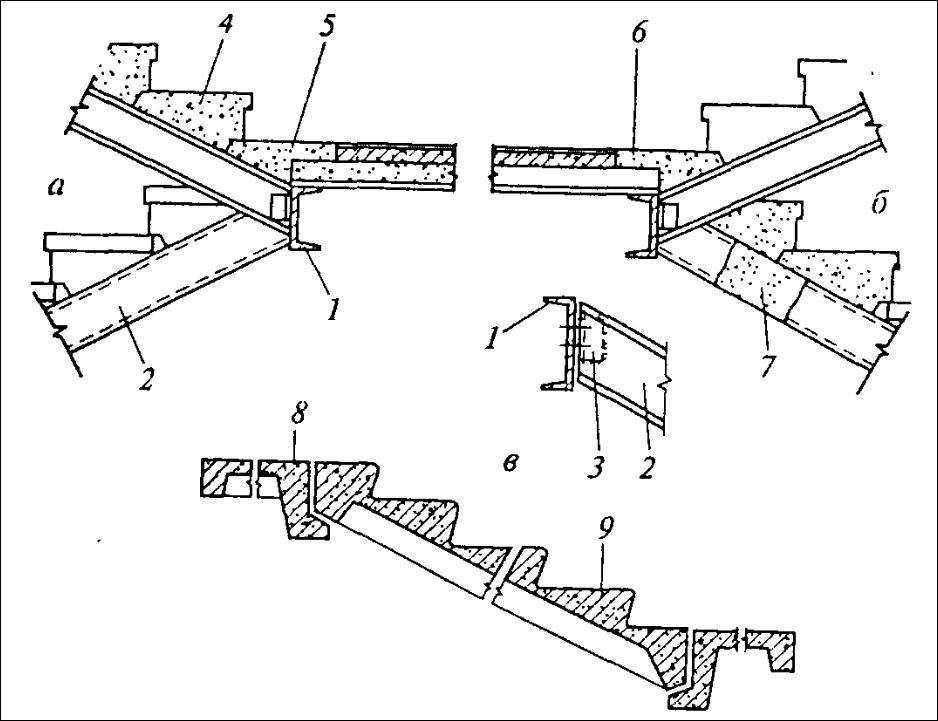

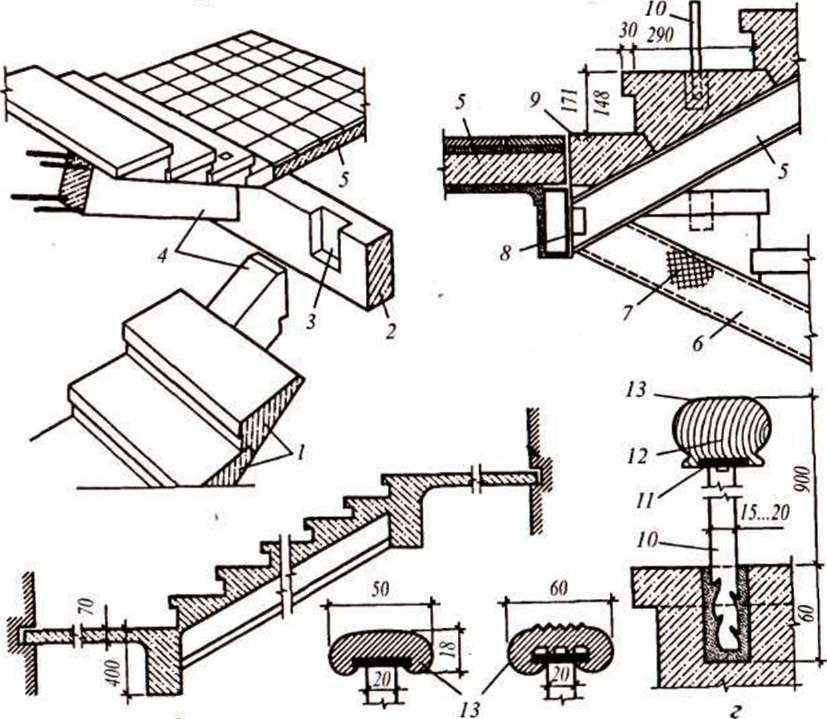

Итак, косоур – это металлическая опорная балка, удерживающая жестко ступени. Опирается она на межэтажные перекрытия. По сути, данный элемент для лестничных маршей является несущей частью.

При этом различают два типа косоуров – одни называются тетивами, а другие также — косоурами. Разница между ними состоит в следующем.

Лестницы с металлическим косоуром

• Косоуры изготавливаются в виде ломанной кривой, как на фото выше, либо же имеют подваренные к прямой балке уголки. В общем, суть в том, чтобы на данные элементы можно было укладывать ступени сверху.

Металлическая лестница по косоурам – использованы мощные швеллеры

• Конструкция очень надежна, но более сложная в изготовлении, так как при сваривании деталей в один элемент нужно точно подгонять их габариты и угловые срезы, иначе лестница получится кривой, что недопустимо.

Лестницы по металлическим косоурам: такие конструкции тоже являются косоурами

• Как сварить из стальной трубы подобный элемент, мы расскажем во второй части статьи — обязательно просмотрите, там помимо описания будет приложен подробный фото отчет.

Такая лестница с алюминиевыми тетивами прекрасно впишется в стиль хай-тек

• Тетив, в отличие от косоуров, в конструкции лестницы бывает только 2 штуки и связано это с конструкционной особенностью.

Интересно знать! Косоуров у лестницы может быть сколько угодно. Ну, не совсем, конечно, просто при широких лестничных маршах, они могут усиливаться дополнительными элементами в центре.

Форма тетив также может быть ломанной

• Ступени к этим элементам подходят с боков. Их крепление осуществляется либо за счет болтовых соединений с торцов (крепеж проходит сквозь тетиву и входит в ступень), либо через наваренные изнутри уголки, на которые ступени кладутся сверху, и притягиваются саморезами или зажимами.

Металлическая лестница со стеклянными ступенями

• Также возможен вариант крепления, когда ступени входят в специальные пазы. Однако технически такие детали изготовить очень сложно, поэтому такой вариант в металлических конструкциях практически не применяется, чего не скажешь о деревянных моделях.

Тетивы на винтовой лестнице

Интересно знать! Металлические тетивы идеально сочетаются с винтовыми конструкциями.

Варианты исполнения косоуров

Теперь давайте подробнее рассмотрим, какие типы косоуров встречаются, и в каких случаях их обычно применяют.

Лестницы для дома по металлическим косоурам из нержавеющей стали

• Одинарный косоур – его еще называют монокосоур. Располагается обычно по центру марша и имеет приваренные к нему монтажные площадки либо лепестки под установку ступеней.

Лестница металлическая по косоурам: опора смещена к внешнему краю

• Также существую конструкции, в которых косоур смещается к наружному краю. Возможным это бывает только тогда, когда противоположный край примыкает к стене, к которой он крепится дополнительно на специальные болты либо консоли.

Лестницы по металлическим косоурам и площадки

• Преимущество монокосоурной лестницы состоит в том, что она выглядит более легкой и на ее сооружение уходит меньше металла. Конструкция при этом получается очень прочной и красивой.

Металлические лестницы по косоурам: две балки

• Двойные косоуры – классический вариант. Ступени имеют по две точки опоры, а сами элементы разносятся от их центра на равное расстояние. Выглядят такие конструкции более грузно, но надежность у них будет повыше.

Монолитные лестницы по металлическим косоурам

Благодаря тому, что элементы проходят у краев ступеней, к ним достаточно удобно присоединять систему ограждения. В случае монокосоура вязаться приходится непосредственно к ступеням, что в определенных ситуациях может быть ненадежным решением.

Конструкция с тройным косоуров

• Лестницу с тремя и более косоурами внутри дома вы, конечно, не найдете, так как обычно ширина конструкций не превышает 1,2 метра. А вот на улице, где-нибудь на крыльце, весьма вероятно. Ставят дополнительный опорный элемент в качестве усиления под ступени, ширина которых превышает 2 метра.

Сами косоуры из металла могут иметь три вариации исполнения, с разной сложностью изготовления и формой:

Вариант на кобылках

• Косоур с кобылками – в этом случае имеется мощная прямая балка, задающая всю прочность. На нее сверху привариваются уголки, высота и длина которых должны соответствовать параметрам будущих ступеней.
• Кобылки могут быть сварены под углом 90 градусов, либо иметь скос внутрь ступени. Зависит от дизайнерской задумки и умения мастера.

Совет! Отхождение от прямого угла приводит к значительному увеличению длительности работ, так как каждый угол срезается по отдельности.

Металлический косоур для забежной лестницы чаще делают ломаным

• Ломаный косоур или гребенка – вариант, собирающийся из отдельных кусков чаще прямоугольной металлической трубы. Смотрится он менее массивно, чем предыдущий вариант, поэтому косоуры часто оставляют на виду, окрашивая их в нужный цвет.

Сборные лестницы по металлическим косоурам

• Использоваться такой вариант может как для прямых, так и для криволинейных конструкций. Именно такими косоурами в подавляющем большинстве случаев оборудованы сборные металлические лестницы. Кстати, на нашем сайте совсем недавно вышел отличный материал про эти изделия – обязательно почитайте, если ищете себе подходящий вариант в дом.

Косоур для лестницы металлический с монтажными площадками

• Третий вариант напоминает конструктивно кобылки, но вместо уголков на цельную балку или ломанный косоур навариваются площадки под всю ступень, либо расходящиеся в стороны опорные элементы.
• Подобные лестницы смотрятся очень эффектно, но изготавливать их более хлопотно и долго.

В качестве материала под косоуры могут использоваться: швеллеры, двутавры, трубы прямоугольного и круглого сечения, металлические уголки.

Вот как все это выглядит:

Строительство металлической лестницы

Теперь, когда мы разобрались со всеми видами металлических косоуров, давайте посмотрим, какими знаниями и умениями нужно обладать, чтобы самостоятельно собрать такую лестницу у себя дома.

Проект лестницы

Лестница по металлическим косоурам dwg

Любая более менее стоящая работа должна начинаться с составления чертежей и расчетов основных параметров конструкции. В отношении лестниц это правило должно использоваться без всяких допущений.

• Составить профессиональные чертежи, конечно, может быть по карману далеко не каждому, но не забывайте, что в век интернета расчет лестницы по металлическим косоурам поможет быстро сделать онлайн калькулятор, а готовый чертеж лестницы по металлическим косоурам можно отыскать в базе DWG.

Совет! DWG – это цифровая база данных двумерных и объемных чертежей программы Автокад, которой пользуются профессиональные инженеры. Найти такие файлы в интернете проще простого, однако из-за сложности подгонки к разным помещениям советуем пользоваться все-таки онлайн калькуляторами.

Расчет косоуров металлической лестницы калькулятор выполнит сам

• Пользоваться онлайн помощниками очень просто. Ваша задача – правильно измерить высоту и длину конструкции, забить желаемое количество ступеней, и программа сама выдаст вам схематическое изображение и параметры косоуров и ступеней. Инструкция, согласитесь, предельно проста.
• Расчет косоура металлической лестницы можно выполнить и самому на обычном листе разлинеенной бумаги.

Такой чертеж вы можете выполнить самостоятельно

• Действуем в следующем порядке. Для начала с точностью до миллиметра измеряем высоту пролета. Берем расстояние от пола одного этажа до пола второго. Если хотите, чтобы верхняя ступень лестницы выходила вровень с полом, то необходимо также учесть толщину напольного покрытия.
• Давайте сразу выполнять виртуальные расчеты, чтобы процедура лучше усвоилась — допустим, высота у нас составила 295 сантиметров.
• От точки примыкания верхнего края косоура к перекрытию второго этажа опускаем при помощи отвеса вертикаль и ставим внизу отметку.
• От полученной точки замеряем расстояние, которое планируем оставить под лестницу. Предположим, что нам нужно уложиться в 4,5 метра.
• Этих данных нам достаточно, чтобы построить прямоугольный треугольник и узнать длину косоуров по теореме Пифагора: 4,5*4,5 + 2,95*2,95 = 28,95 – извлекаем корень и получаем длину тетив 538 сантиметров – все просто.

Стандартизированные параметры лестничных маршей

• Для того чтобы производить дальнейшие расчеты необходимо знать рекомендуемые габариты ступеней и наклон лестничного марша.
• Высота ступеней обычно варьируется в диапазоне 15-20 сантиметров.
• Глубина этого элемента конструкции составляет 25-33 сантиметра. При этом у этих параметров есть некоторая зависимость, вычисляемая по формуле 2а+b=с: где а – высота ступени, b – ее глубина, а с – средняя длина шага взрослого человека которая составляет 60-64 сантиметра.
• Наклон марша – величина, которую чаще всего не выбирают, а довольствуются тем, что получается, хотя рекомендуется, чтобы он попадал в диапазон 25-45 градусов. Давайте посмотрим, реально ли это сделать с теми параметрами, которые мы себе придумали.
• 2,95/4,5/2 * 100 = 33 градусов или 4,5/2,95 = 1,5, то есть 1:1,5.Наклон получается отличным и по лестнице передвигаться будет удобно и безопасно.
• В случаях, когда угол получается слишком крутым, пролеты обычно разбивают на несколько маршей. Ну, а у нас все хорошо, поэтому продолжаем конструировать одномаршевую лестницу.

Еще один пример простейшего чертежа лестницы

• Итак, возьмем для начала минимальную глубину ступеней в 25 сантиметров. Делим на это значение 4,5 метра и получаем 18 ступеней.
• Далее 2,95 делим на 18 – и имеем 16,4 сантиметра. Отлично, мы попали во все нормативы, и можно оставлять все как есть, но при желании вы можете подкорректировать значения до более удобных.
• Если количество ступеней не получается разбить четно, то округляйте их в большую сторону – остаток можно компенсировать за счет нестандартной высоты нижней ступени.

После проведения всех расчетов, на бумаге делается чертеж с соблюдением всех габаритов, естественно, в масштабе.

Таблица зависимости угла наклона от размеров ступеней

Если с расчетами у вас ничего не получается, то можете поискать в интернете подобные таблицы, которые подскажут вам, какими нужно сделать ступени, чтобы получить нужный угол наклона марша.

Сборка монокосоура

А теперь, обещанная нами сборка монокосоура из прямоугольной трубы. Внимательно следим за инструкцией, ведь цена отхождения от нее — испорченная деталь и переведенный материал.

Металлический косоур для лестницы своими руками соберет лишь тот, кто умеет работать со сваркой

Итак, для работы вам понадобится следующий набор инструмента:

• Сварочный аппарат и электроды к нему;

Болгарка

• Углошлифовальная машинка и насадки на нее: диск для резки металла, щетка для очистки от коррозии, шлифовальные диски;

Угольник

• Столярный угольник для выверения углов косоура;

Рулетка

• Куда без рулетки;
• Маркер для отметки мест реза;
• Струбцины для временной фиксации деталей при сварке.

Все приготовили – можно начинать.

Заготовки под косоур

• Итак, чертеж у нас на руках уже имеется. На нем указываются параметры каждой ступени, если предполагается их изменение по ходу подъема.
• Согласно имеющимся данным мы должны из профильной трубы сечением 100*70 миллиметров нарезать нужное количество заготовок.

Из таких уголков будет сварен весь косоур

• Каждая делать будет соединяться с соседними, образуя при этом угол в 90 градусов, что для внешних, что для внутренних углов.
• Чтобы это реализовать каждая заготовка должна иметь торцевой срез ровно в 45 градусов – не больше, не меньше.
• Берем трубу и укладываем ее на ровную поверхность – верстак или козлы.

Шаблоны для разметки проступей и подступенков

• Затем изготавливаем пару шаблонов с нужным нам углом 45 градусов. Их два штуки, так как разметка будет делаться и справа и слева, то есть они как бы зеркальны. Изготовить их можно из металла, реек, ДСП и прочего – главное, точно выдержать наклон и сделать систему упора.
• Как вариант можно воспользоваться угломером, однако есть вероятность, что по ходу работы его настройки могут сбиваться, что приведет к ошибкам.
• Размечаем трубу согласно проектным размерам проступей и подступенков.

Совет! Если трубу резать сразу точно, то, развернув срез, его можно оставить, используя как угол следующей детали.

• Выполняем рез металла по разметке и нумеруем каждую деталь, конечно, если есть разница в ступенях.

Резка под углом на торцевой пиле

• Как вариант резку металла можно выполнить на торцевой пиле с соответствующим диском. Это и намного быстрее, и точнее. Если инструмента нет в наличии, то можете его взять в аренду – вам хватит и одного дня, чтобы нарезать все детали

Внимание! Все работы по резке и сварке необходимо выполнять только с применением индивидуальных средств защиты, таких как: сварочная маска, очки, перчатки, плотная одежда с длинными рукавами. Пренебрежение техникой безопасности чревато получением серьезных травм.

Проверка точности подгонки деталей

• Теперь из полученных заготовок нам необходимо сварить косоур. Сделать это можно двумя способами – сварить сначала отдельные уголки, после чего соединить их в один элемент, или сразу проварить всю конструкцию.
• Второй вариант чуть сложней в исполнении и требует от сварщика опыта, плюс ему требуется наличие большого и ровного стола, где мы все это можем разом уложить и выставить.
• Давайте опишем первый вариант, как менее требовательный.
• Детали углов необходимо точно выставить. Мы понимаем, что старались все резать ровно, но от мелких огрехов все равно никуда не деться. Сделать это можно следующими способами.
• Уложить на ровную поверхность и провериться угольником, как показано на фото выше. После этого трубы фиксируются к верстаку струбцинами и начинаются сварочные работы.

Применение угловых струбцин

• Самым технологичным методом является применение угловых струбцин. Этот инструмент сразу прижмет и зафиксирует свариваемые детали, однако все равно будьте внимательны при выставлении угла. Огромным плюсом является и то, что во время сварки детали никак не может повести в стороны.
• Последний метод тоже весьма неплох. Его суть заключается в создании системы упоров, жестко вкрученных в стол, на котором мы проводим сварку. Между опорами помещаются детали, при этом происходи одновременно и фиксация и выставление угла.

Работа со сварочным аппаратом

• Далее начинается сварка. Сначала у детали обвариваются точечно два угла – внешний и внутренний. Затем она переворачивается и делается аналогичная манипуляция с обратной стороны. Теперь мы имеем 4 точки и деталь не поведет.
• Обвариваем малые швы – внутренний и наружный, и только после этого боковые.
• Готовые уголки поочередно привариваем друг к другу, формируя постепенно цельный косоур. Действуем по описанной последовательности, чтобы элемент получился геометрически правильным. Вся процедура довольно долгая и утомительная, поэтому мастера уже набившие руку предпочитают одномоментное сваривание всех частей косоура.

Зачистка швов

• Затем с металла сбивается окалина, и швы зачищаются и шлифуются до образования ровной поверхности. Делаем это болгаркой.

Полировка косоура

• После шлифовки косоур нужно еще и отполировать, чтобы устранить все самые маленькие неровности. Плюс мы попутно удалим с металла оксидную пленку, что требуется для окрашивания. Работа выполняется при помощи любой шлифовальной машинки или той же болгарки с соответствующей насадкой.

Готовый монокосоур с правильной геометрией

• Выполняется крепление косоуров металлической лестницы, точнее одного косоура. Связка его с перекрытиями должна быть жесткой. Обычно используют либо анкерные соединения, которые выполняются через наваренные на торцы конструкции монтажные площадки с отверстиями (вид у такой лестницы более аккуратный), либо вбитую в перекрытия арматуру, к которой косоур просто приваривается (такое соединение тоже, по сути, анкерное).
• Далее решаем, каким способом будут крепиться ступени. Конечно же, это сказано образно, так как мы заранее должны все предусмотреть.

Косынки из металла

• В нашем случае мастер выбрал вот такие косынки, которые он также сварил из профильной трубы, но меньшего сечения. В деталях насверлены отверстия, через которые деревянные ступени будут снизу прикручиваться к конструкции на саморезы.

Приваренные к косоуру косынки

• Косынки симметрично привариваются к уже установленному косоуру. Их положение четко выверяется при помощи пузырькового или лазерного уровня. Не допускается ни отклонения от уровня, ни перекосов плоскостей.

Совет! Чтобы каждый раз не работать с уровнем, можно изготовить из того же металла единый шаблон, который и отступы отрегулирует и высоту задаст.

На этом косоур можно считать законченным. Вам осталось лишь покрасить его и установить ступени, как это делается, говорить не будем, так как это тема для отдельных статей.

Итак, мы с вами разобрали, какими бывают металлические косоуры для лестниц, и как их можно сделать своими руками. Если у вас остались вопросы, то просим просмотреть видео в этой статье.
