Второй свет в доме — ИзбаДеЛюкс

Отсутствие перекрытий между первым и вторым этажом в малоэтажном строительстве называется вторым светом. Главное преимущество этого архитектурного решения – увеличение количества естественного света, однако кроме него у второго света есть и другие свойства. О них и пойдет речь в нашей статье.

Содержание

1. Особенности дома со вторым светом
   1. Преимущества и недостатки
2. История технологии или когда придумали «второй свет»
3. Технические аспекты обустройства «второго света»
   1. В каких случаях обустройство второго света целесообразно
4. Проекты домов со вторым светом
5. Обустройство комфортного микроклимата в домах со вторым светом
6. За и против «второго света»
7. Заключение

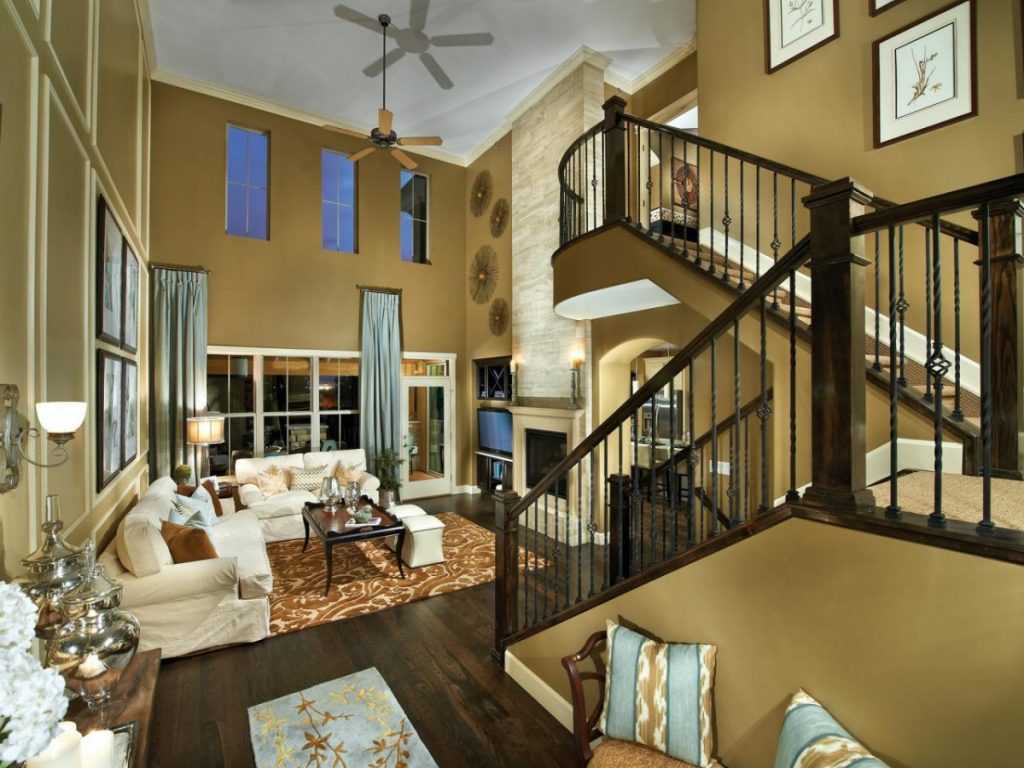

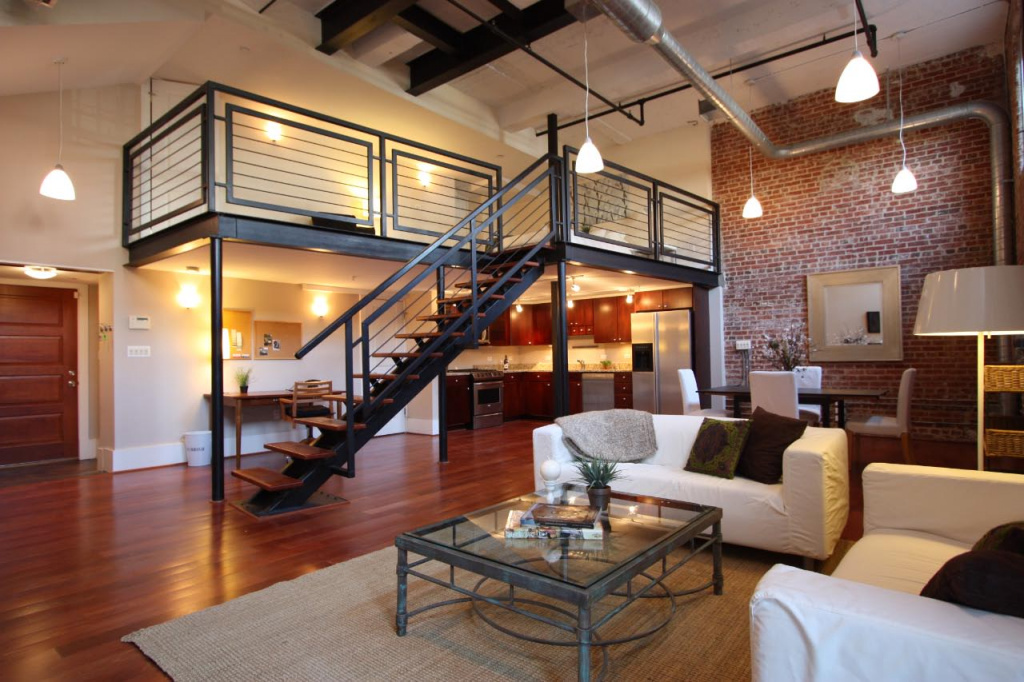

Особенности дома со вторым светом

Начнем с того, что наличие этой архитектурной особенности подходит не для всех домов, поэтому у него  достаточно как противников, так и сторонников.

Отсутствие перекрытий между первым и вторым этажом делает помещение внутри «воздушным», наполненным светом, «легким». Такой эффект достигается за счет еще одного «обязательного спутника» второго света — панорамного остекления. Если проект дома не будет предусматривать достаточное количество окон, то и убирать часть перекрытия между этажами не будет смысла. В противном случае дом будет казаться глухим, напоминая скорее здание храма, нежели уютное семейное жилье.

Наличие этой архитектурной особенности предполагает красивый ландшафт за окном – вид на лес, реку, море  или озеро, которым можно любоваться из дома. В крайнем случае, дом желательно окружить ухоженной территорией с ландшафтным дизайном. Высокие окна «впускают» природу внутрь помещения, ведь дерево за окном вы видите целиком, а не крону и ствол по отдельности.

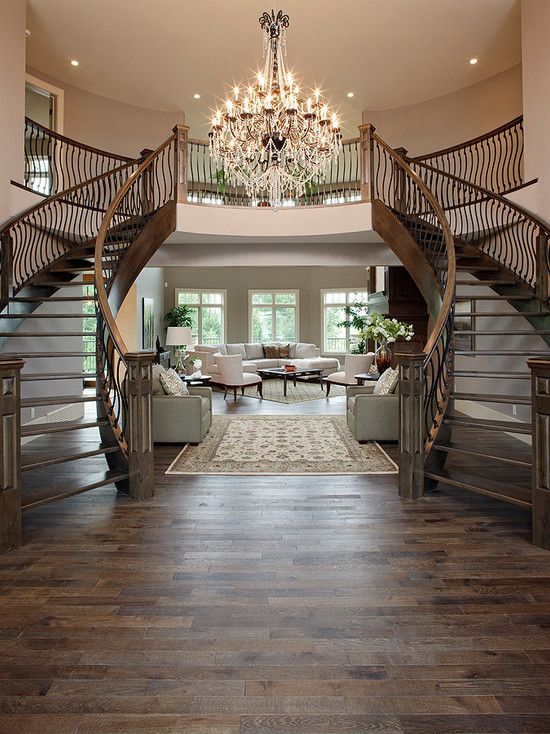

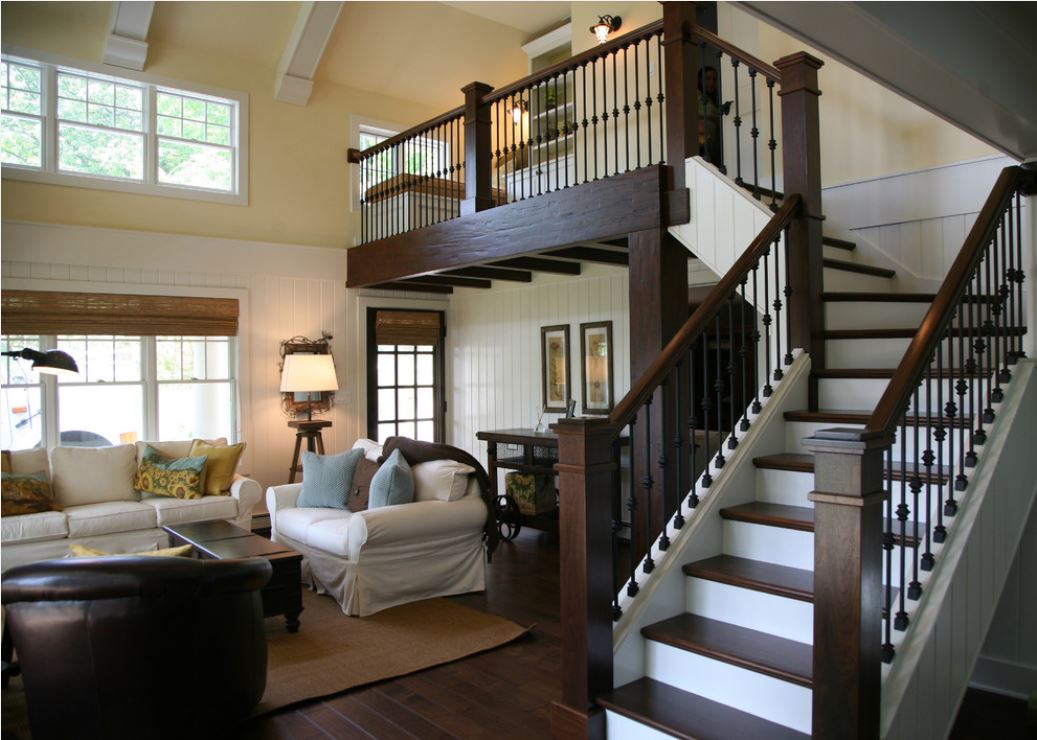

Кроме этого, обязательный атрибут дома с такой особенностью – лестница, ведущая на второй этаж. Она может быть классической, винтовой, идти вдоль стены или практически по середине первого этажа. Ее расположение зависит от того, как распланирована нижняя часть коттеджа. Часть второго этажа в домах с двухсветным пространством «исчезает», а на оставшейся его половине располагаются жилые комнаты, например, спальня и детская, гардероб или библиотека. Обычно хозяева таких коттеджей предпочитают второй этаж использовать в качестве личной территории, оставляя гостиные, гостевые комнаты, бильярд, кухни и санузлы на первом этаже.

 Итак, коротко перечислим особенности дома со вторым светом:

• Панорамные окна.
• Большая лестница.
• Необходимость иметь за окном красивый вид.
• Наличие второго этажа.
• Ориентация на фасадную часть строения.

Преимущества и недостатки

Второй свет в доме с одной стороны эффектное решение, а с другой не всегда легко воплощаемое в жизнь. Об этом говорят преимущества и слабые стороны этой идеи. Давайте сравним их.

Преимущества:

1. Высокие потолки, расширяющие пространство первого этажа.
2. Уникальное проектное решение. Второй свет в доме проектируется для каждого коттеджа индивидуально.
3. Внешний вид коттеджа намного оригинальнее и благороднее, чем типовые решения.
4. Воплотить идею в жизнь можно в домах из любых строительных материалов, но эффектнее всего она смотрится в коттеджах из бруса.
5. Возможность приглашать в дом большое количество гостей, а также устанавливать высокие интерьерные конструкции – высокая елка, объемные гирлянды, массивные люстры.

Недостатки:

1. Сокращение полезной площади. Практически половина второго этажа «исчезает», также часть полезной площади занимает лестница.
2. Дому с такой особенностью необходимо специальное отопление, преимущественно за счет монтажа теплого пола. Расположение радиаторов и других источников тепла придется проектировать дополнительно.
3. Сложности с уходом окон на верхнем этаже, а также с уходом за осветительными приборами на потолке.
4. Стоимость проекта и строительства дома со вторым светом выше цены типового одноэтажного или двухэтажного дома.


Очевидно, что сильных сторон больше, поэтому у идеи так много сторонников и поклонников. Довольно часто технологию используют в домах с мансардами, особенно, если дом построен на видовом участке. В качестве второго света используется пристройка – эркер, которую «увеличивают» на высоту второго этажа. В таком «эркере» может располагаться лестница на второй этаж, а естественное освещение от него распространятся и на нижнюю и на верхнюю части дома.

История технологии или когда придумали «второй свет»

Название эта технология получила от света, идущего на первый этаж  из окон второго. От этого здание казалось просторнее, светлее. Применялась технология еще в средневековых замках, особенно в дворцовых залах, столовых и гостиных. В средневековых замках часто использовали цветные витражи, от чего помещение внутри без малейшего преувеличения играло разными красками.

Позволить себе такое просторное и архитектурно сложное жилье могли только аристократы и вельможи.

Конструкция второго света постепенно усложнялась, дополнялась колоннами, лестницами. Для ее «внедрения» стало нужно все меньше места. В современном исполнении для второго света не нужно возводить дом размерами с царский дворец. Достаточно спроектировать дом площадью от 150 кв. метров и дополнить его двухсветным пространством.

От былой царственности и величия эта технология перешла к уюту и простоте. С ее помощью можно создать оригинальный, но вместе с тем нежный и «воздушный» интерьер.

Технические аспекты обустройства «второго света»

Проектирование домов с двухсветным пространством в обязательном порядке учитывает ряд технических особенностей. Они затрагивают расположение радиаторов отопления, лестниц, камина, наличие перил на втором этаже или стеллажей, ограждающих жилое пространство на нем.

Также в проектирование используются открытые опорные конструкции – колонны или балки, оформление второго света в виде балкона.

Один из важных технических аспектов, которые учитываются на стадии проектировании – усиленная отопительная система. Дело в том, что увеличенную площадь помещения нужно отапливать, а обычной системе это не под силу. По этой причине радиаторы отопления усиливают монтажом теплого пола.

Кроме усиления отопительной системы важно предусмотреть хорошую теплоизоляцию. Для этого используется утепление фасада, монтаж теплой кровли, а также трехкамерные стеклопакеты, исключающие потерю тепла из помещения. Большое значение имеет правильность монтажа окон.

Наряду с теплоизоляцией важно предусмотреть и хорошую звукоизоляцию для второго этажа, чтобы шум внизу не мешал отдыху домочадцев.

Еще один фактор, который нужно учесть – увеличение размера оконных проемов как минимум вдвое от стандартного. Только так можно получить желаемый «второй свет» — обилие естественного освещения в доме.

Еще один «нюанс», на который стоит обратить внимание  — интерьерный. Чтобы в доме двухсветным пространством было по-настоящему уютно, важно правильно подобрать шторы для окон. Учитывая размер оконных проемов и их количество от римских штор, жалюзи и прочих «штучек» в стиле хай-тек лучше сразу отказаться. Массивные портьеры превратят жилой дом во дворец, а также перекроют поток освещения, ради которого создавался проект. Оптимальный вариант тонкая органза, которая будет оставлять достаточно возможностей для солнечных лучей проникать в дом, а также надежно защитит домочадцев от нескромных глаз извне.

В каких случаях обустройство второго света целесообразно

Как уже упоминалось в начале статьи, двухсветное пространство подходит не для каждого дома. Применение этой архитектурной технологии имеет смысл, если соблюдается несколько условий:

• Общая площадь строения превышает 120 квадратных метров.
• Пространство со вторым светом получится не вытянутым и узким, а близким по форме к квадратному.
• Проектирование второго света выполняется в тандеме с изменением формы фасада.
• Общая высота двухсветного пространства около 5 метров. Значения больше и меньше неприемлемы.
• Высота каждого из этажей не больше 3 метров.

Проекты домов со вторым светом

Проектирование жилья с двухсветным пространством начинается с определения назначения комнаты со вторым светом. Обычно это просторная гостиная, относительно которой располагаются другие помещения: кухня, санузел, ванная, прихожая, подсобные помещения. Часто такую гостиную совмещают со столовой.

Все помещения находятся «вокруг» гостиной, то есть смежные с ней, поэтому нет надобности включает в проект коридоры и переходы.

Сторона фасада, на которой будет панорамное освещение, определяется в зависимости от расположения дома относительно сторон света, а также от того, с какой стороны открывается самый живописный вид из окон.

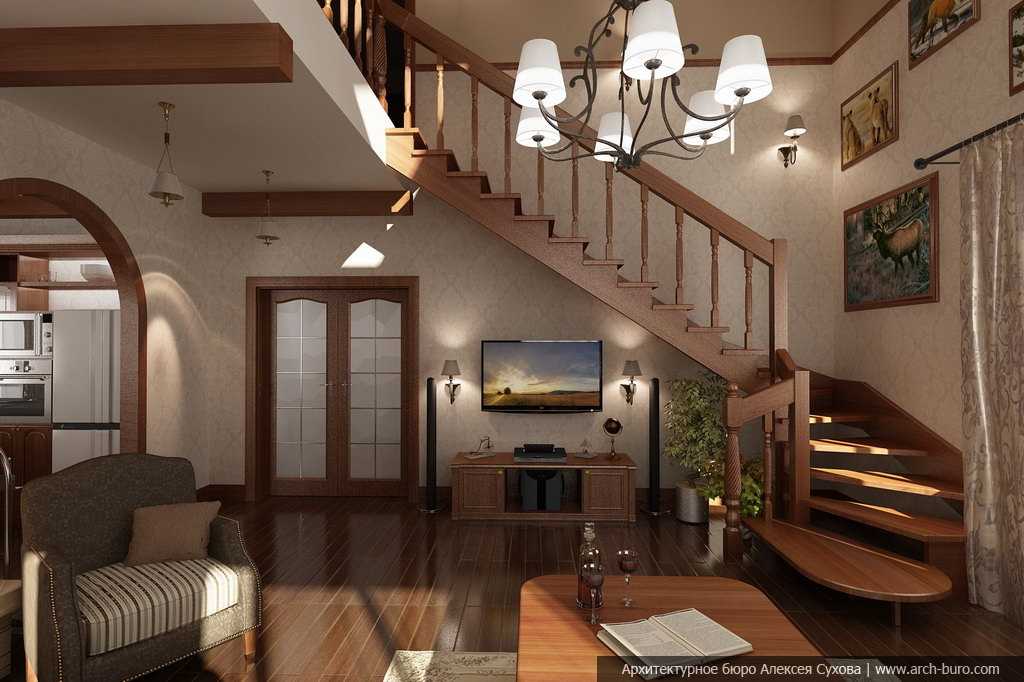

Имеет значение в проекте и расположение лестницы. Пространство под ней можно использовать для обустройства ниши, хранения чего-либо. Другой вариант, использование «прозрачной» винтовой конструкции, за которой ничего не спрятать. С такой лестницей помещение будет казаться еще просторнее.

В проектировании также учитывается разделение гостиной на зоны : обеденную, зону отдыха. По желанию в ней может быть даже выделена рабочая зона с небольшим компьютерным или письменным столом.

Обустройство комфортного микроклимата в домах со вторым светом

За комфорт в таком коттедже отвечает правильное обустройство тепло-  и звукоизоляции, разводка инженерных коммуникацией. Однако кроме них в создании уюта не последнюю роль играют и такие хитрости, как:

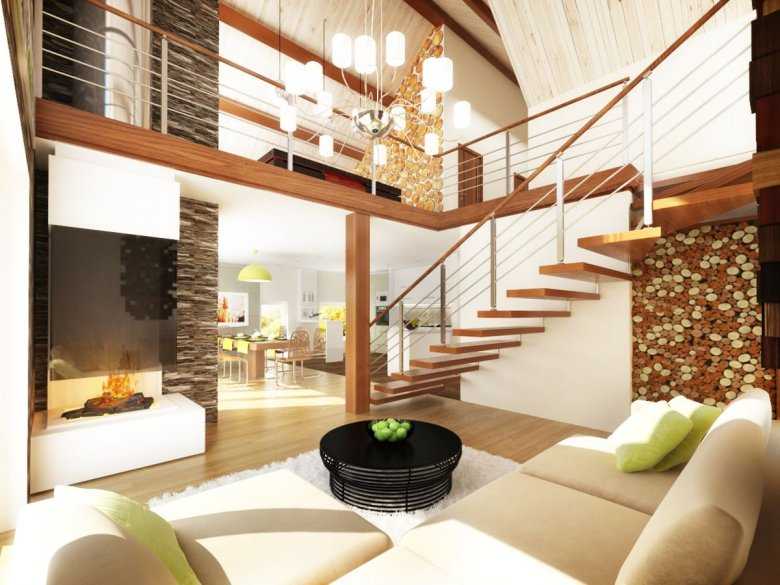

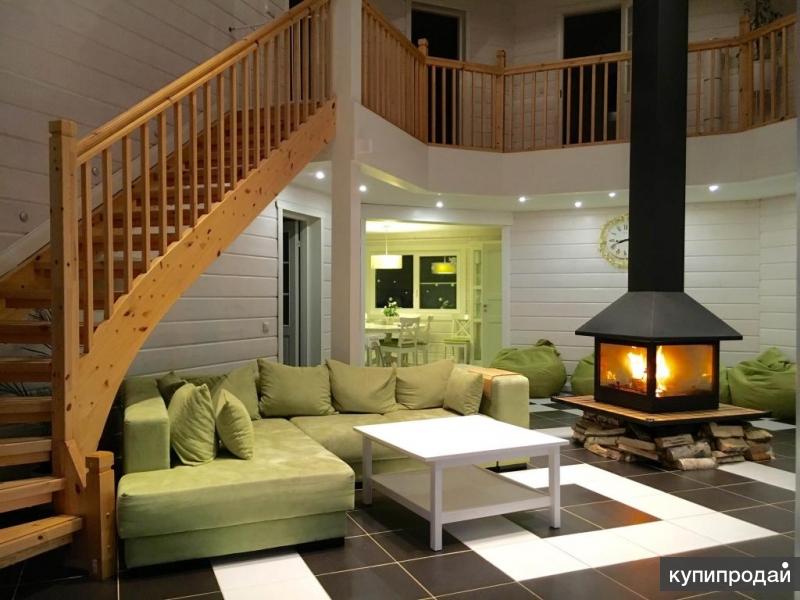

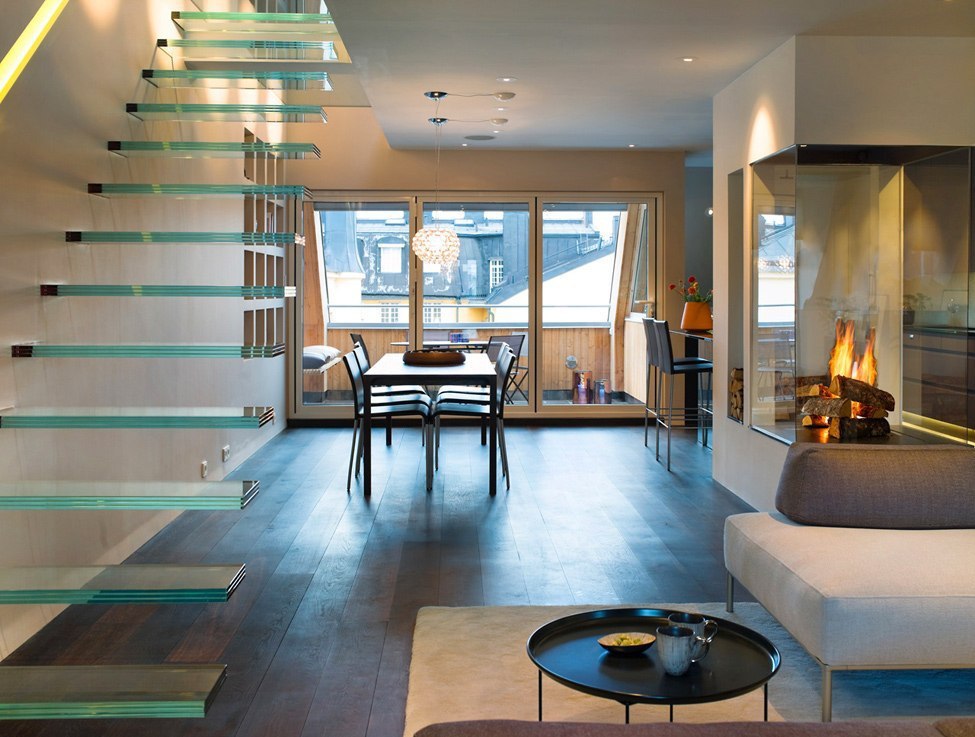

• Выбор места расположения камина. Даже если огонь в нем разжигается не часто, наличие этого интерьерного элемента любой дом делает уютнее.
• Горизонтальное деление в отделке интерьера помогает сделать высокое помещение более уютным, зрительно сокращая уровень его высоты.
• Использование светлых тонов в отделке не только визуально расширяет пространство, но и облегчает подбор деталей декора, предметов меблировки.
• Массивные люстры, потолочный декор немного уменьшают высоту потолка, придают уюта.

За и против «второго света»

Главный аргумент «за» — внешняя и внутренняя эстетическая привлекательность такого жилья. Роскошный брусовый коттедж с двухсветным пространством производит впечатление как снаружи, так и изнутри.

Естественно и искусственное освещение, специфика отделки интерьера делает такое жилье особенным, уникальным. Никто из гостей коттеджа с этой архитектурной особенностью не останется равнодушным, увидев его внутреннее убранство.

Что касается аргументов «против», то они базируются на высокой стоимости такого дома. Разработка проекта, строительство, отделка, монтаж теплоизоляции, шумоизоляции, теплого пола и других инженерных коммуникаций в нем обойдется дороже возведения двухэтажного дома типовой планировке. Также на стоимости отразится необходимость усиливать конструкцию второго этажа.

Обслуживать такой коттедж тоже не просто. Даже в вопросах уборки помещений наведение чистоты на потолке или помывка окон в двухсветном пространстве намного сложнее ухода за обычными потолками и окнами. Чтобы сменить шторы или лампочку в люстре нужно пользоваться лестницей или приглашать для этого специалистов.

Заключение

Безусловная привлекательность таких домов из клееного бруса в их просторности, обилии воздуха, освещенности, необычности интерьера, хороших акустических качествах.

Однако за красоту, оригинальность, необычную конструкцию дома нужно платить. Наличие второго света отражается на стоимости проектирования, в конструкции кровли, дизайне фасада и других конструктивных особенностях строения.

Второй свет в доме и дети , что делать?

Форумы

Вход

20.05.2010 17:51

Имеется дом новый. Там такая ерунда. Есть второй свет. Я очень боюсь за детей. Высота приличная 4 метра где-то. Ели не доглядим, перелезут и упадут. Страшно подумать, что мальчишкам может прийти в голову. Как можно это обыграть, для безопасности детей? Сетка какая нибудь? Или вобще , что можно придумать? фото тут http://eva.ru/albumpage/103025/770520.htm

One Caress V.I.P.

20.05.2010 18:03

для безопасности детей надо научить их не перелезать там, где нельзя. то по конкретному месту проводить беседы — «здесь можно убиться, не залезать». плюс как вы себе представляете «заделывание» лестничной клетки под потолок? всех опасных мест не огородишь. учите детей обходить такие места.

motobelka **K**

20.05.2010 20:05

+1.И у Вас(это автору:-) ) довольно безопасно всё сделано(балясины часто расположены,деть между ними не пролезет),не переживайте.Я не стала огород городить,а как у Вас примерно было…Ни моему ребёнку,ни гостям не приходило в голову лезть через это ограждение,так…по лестнице на попе могли только прокатиться;-)

катя.ру V.I.P.

20.05.2010 21:10

С моим бы сыном такое не прокатило, сам бы не додумался, а если привести и показать, да еще и объяснить, что так лучше не делать, то 100% будет сделано именно так.

Leonoris *

21.

05.2010 16:37

+1! Ох уж эти мальчишки:(

ДИрОл V.I.P.

20.05.2010 19:34

Наверное, витражи… На время, пока не вырастут до более сознательного возраста

Леди Мохер **

20.05.2010 19:44

Можно натянуть веревочки вертикально и шарики из толстых грубых ниток нанизать разных цветов и размеров. Будет видимость закрытого пространства.

Maria-V V.I.P.

20.05.2010 19:45

Чтобы эти веревочки с шариками их привлекали еще больше…

Бугримыш C.B.

20.05.2010 19:53

Может вы и правы, наверное я по своим детям сужу, если их привлечь к составлению композиции, они бы её берегли и лезть вырывать их не стали бы.

Maria-V V.I.P.

21.05.2010 00:29

Сколько детям? Маленьких лучше просто не оставлять наверху без присмотра. Подступы к лестнице перекрыть. Сейчас всякие приспособления для этого есть. Детям постарше должно помочь хорошее внушение с рассказом о том, что может быть, если свалиться с такой высоты. Ну и присмотр естессна. Мы как то проскочили без происшествий:)

Lavanda Lvusikus C.B.

21.05.2010 13:46

2 года и 5 лет

One Caress

21.05.2010 15:58

А какая высота у заграждения? На вид не очень опасно. Между балясинами тосно не пролезут да и подтянуться, думаю, не получится. А сетку куда думали натянуть? По моему, у вас ничего явно опасного нет. У нас в квартире хуже, и внизу подлезть можно(до первой перекладины сантиметров 30 🙁 ) и дальше как по ступенькам тоже((( Я своему младшему вообще на второй этаж вход закрыла, тока со мной разрешаю

Это_Я V. I.P.

22.05.2010 08:49

Я даже не меряла, наверное чуть больше метра, а может и метр всего. Расстояние между балясинами действительно не большое, там точно не пролезут. Сетку даже не знаю сама куда прицепить можно. Мы пока в доме не живём, мебель ещё не купили. Когда после ремонта со старшим приехали (ему 4 было), первое, что он сделал на втором этаже, так это с криками»ООО» ринулся перелезать через огорождения, чтобы лучше посмотреть, что внизу.

One Caress V.I.P.

22.05.2010 10:01

Тут тяжело что либо Вам посоветовать((( Мои с рождения в такой квартире живут, поэтому с криками не бросаются и я сразу начинаю приучать к лестнице и тому, что опасно висеть наверху. Но эта у нас жизнь постоянная такая. По мне, так только постоянно присматривать за детьми, хотя это ооооочень тяжело, знаю((( У меня полуторагодовас сейчас пытается по лестнице снаружи подниматься, держась за балясины, тк на первой ступени ворота безопасности стоят, а на верх очень хоцца. Тут со второго пролета сняла, чуть не поседела((( Теперь постоянно за ним и хожу

Это_Я V.I.P.

21.05.2010 17:40

как я мечтала о втором свете!!!! У нас в квартире что-то типа того, только просто лестница и перила на площалдке 2го этажа. Ни разу лдети не пытались свалиться 🙂

Ульяна & мальчишник **K**

20.05.2010 17:57

Я бына вашем месте здорово поиграла со светом. Обшить гипсокарттном и много точечных лампочек,и бра на стены,но надо думаьть на месте))

Светлянкий **K**

20.05.2010 19:45

Ээээ а какая связь между лампочками и возможностью свалиться со второго этажа?

Бугримыш C.B.

21.05.2010 20:26

ЭЭЭЭЭЭЭ а дом Ваш?

Светлянкий **K**

21. 05.2010 21:32

Простите если чем-то задела, просто заинтересовало ваше предложение :)) и поняла что ничего не поняла, вот и поинтересовалась.

Бугримыш C.B.

21.05.2010 20:26

К ТОМУ ЧТО, СЕТКА ЭТО ПОЛНЫЙ БРЕД, А ИНТЕРЬЕР ОСВЕЖИТЬ НАДО, ЛЮСТРА ВООБЩЕ НИ В ТЕМУ, А ЧТО КАСАЕТСЯ ЛЕСТНИЦЫ, НАДО БЫЛО ПРИ ПОСТРОЙКЕ ОБ ЭТОМ ДУМАТЬ

Anonymous

22.05.2010 08:52

люстру подарила нам свекровь, поэтому убрать её никак не могу. Хотя самой не особо нравится. Поживём посмотрим потом.

One Caress V.I.P.

20.05.2010 21:32

У нас в доме второй свет. Высота потолка в гостиной 6 метров. Имеется маленький ребенок. Мы так решаем эту проблему: — Балюстрада на этом балкончике высотой 1,2м(в то время как в остальных местах 1м) -Балясины расположены через 11см(у Вас, кстати, тоже часто расположены) — В основном все время проводим внизу(в гостиной или кабинете), в т. ч. с игрушками, книжками и т.п., т.е. на втором этаже мы в основном спим и купаемся вечером, ребенка самого там одного никогда не оставляем — Внизу, т.е. на первом этаже на лестнице установлена калитка, т.е. ребенок сам на второй этаж не может подняться — Ну и ведем профилактические беседы, что можно упасть и т.д. и т.п. А вообще у нас у друзей к 5-ти годам мальчики уже потеряли интерес к балкончику, т.е. все эти меры временные.

M@shulya *

21.05.2010 01:32

Ну нас у родителей второй свет, ребенка 3,6 не оставляем одного в комнате, кровать пока манеж, потом будем на дверь ворота ставить наверное. У нас перила не высокие около 1,1 м этого мало и к тому же крутая лестница. Обезопасить на мой взгляд невозможно только следить в оба.

nuttaa **

21.05.2010 16:06

Может такой вариант? Но лично мне стекло не нравится, но как вариант себе в закладках сохранила. http://www.dacha.tv/design_indoor_outdoor/v_gostjach/5d3ma28r2ww2va6fj7u1/str/4/

roxy st V.I.P.

21.05.2010 20:27

интересно очень, но мне кажется стекло не менее безопасно(((

Светлянкий **K**

22.05.2010 08:51

спасибо, тоже думала над этим. Возможно пластик есть какой?

One Caress V.I.P.

21.05.2010 16:47

Или переделайте повыше ограждение, или как вариант — красивая ковка? Доступ на лестницу закройте специальными воротами.

Esper@nse V.I.P.

21.05.2010 21:15

Вы знаете, у нас наверное 99% домов сделаны с такими прибамбасами как у вас и в этих домах живут семьи с детьми и дети не убиваются. Гораздо больше травм при падении с лестниц, поэтому до какого-то возраста ребенка (не знаю до какого), закрывают лестницы специальными дверками. А рядом с теми перилами просто не ставьте никаких возвышений, диванов, стульев, даже цветочных горшков не надо.

Старая Кошелка *

22.05.2010 14:56

Практически во всех двухэтажных домах есть эта хрень, никогда не слышала, чтобы дети перелезали и падали, сами в таком доме с рождения детей живём, никогда таких проблем не возникало.

Irina P C.B.

22.05.2010 17:25

+1, у нас такой же балкончик на лестнице. Даже в голову не приходило его огораживать, никто туда не лезет никогда из детей. Дети разновозрастные в доме постоянно.

Кajakas C.S.

25.05.2010 13:10

ну я не знаю,как часто дети падают,у нас вот недалеко девочка 5 лет из окна упала

sel45 *

25. 05.2010 16:14

Разговор не об окнах. А за детьми смотреть надо.

Anonymous

25.05.2010 16:27

конечно надо, но гораздо спокойнее,когда знаешь ,что упасть не откуда

Ves26 +

25.05.2010 13:11

Я бы себе обязательно на время что-нибудь придумала,дети не понимают,что есть плохо , хорошо,пока не попробуют сами,мой бы обязательно попробовал залезть, стульчик еще нашел бы,чтобы полегче было

sel45 *

25.05.2010 21:03

осталось только что-то придумать 🙂

One Caress V.I.P.

25.05.2010 22:13

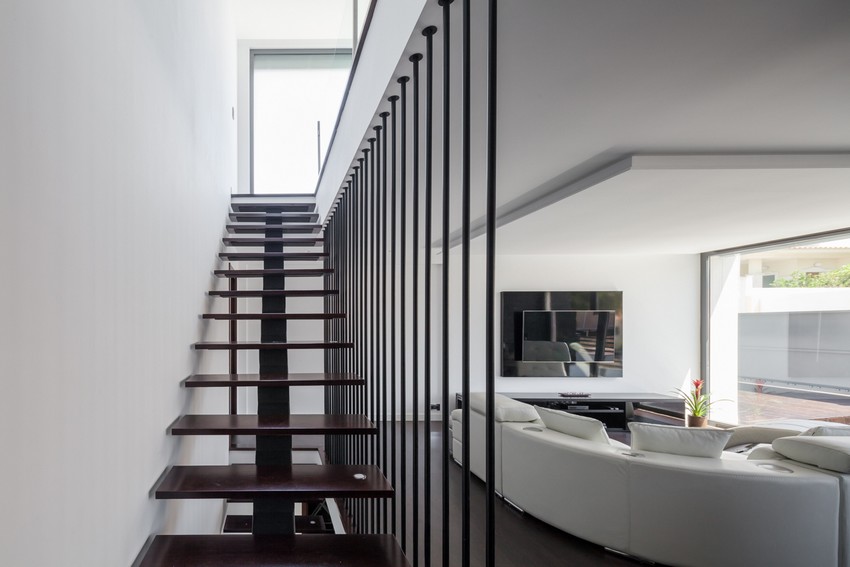

сделайте ограждение из вертикальных планок до потолка. Как у вас сейчас перила стоят «перильной» высоты, вот так же с почти таким же шагом сделайте планки до потолка вместо существующих перил. Проще и надежнее решения не будет ))) Да, довольно банальное решение, но оно и практичное и стильное одновременно.

MiniBanda **K**

25.05.2010 22:34

+1 хотела то же самое посоветовать! у меня девочка заделала в свое время балкончик стеклоблоками (но у нее ребенок с особенностями развития).

Яркая_Клякса **

Открыть в форуме

Схема подключения лестницы — управление лампочкой с двух мест

Установка электропроводки

Двухпозиционный переключатель или трехпозиционный переключатель : «Трехходовой» — это североамериканский (США) термин для этого типа (SPDT) переключателя, который используется в следующем учебном пособии. Большинство англоязычных стран (Великобритания/ЕС) называют их «двусторонними». Разнится и название пары проводов, соединяющих два выключателя: «стрэпперы» на британцах — IEC и «путешественники» на американцах — NEC.

Пожалуйста, не убивайте меня, если я упомяну об этом 2-позиционный переключатель вместо 3-позиционный переключатель и наоборот, поскольку все, что мы использовали, является одним и тем же для определенной цели.

В сегодняшнем базовом руководстве по установке электропроводки мы обсудим пошаговый метод установки лестничной электропроводки с использованием однополюсного двухпозиционного переключателя, также известного как 3-позиционный (США) или 2-позиционный переключатель (Великобритания). Кроме того, одну и ту же электрическую схему можно использовать для 2-х или 3-х путевых цепей освещения или управления электроприборами из двух или более разных мест с помощью двух- и трехпозиционных выключателей. Основная цель схемы двухстороннего переключения заключается в том, что бытовые приборы могут включаться и выключаться независимо от любого переключателя, независимо от текущего положения переключателя (включенного или выключенного).

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Содержание

Схема электропроводки на лестнице Подключение – управление лампочкой из двух мест

Ниже приведена схема проводки лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест, используя два двухпозиционных переключателя.

Работа и эксплуатация лестничной проводки – 2-ходовое и 3-ходовое включение освещения

Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который использовался для управления лампочкой на лестнице. На схеме показано, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего выключателя наверху лестницы ((верхняя часть лестницы)) просто выключите выключатель, после чего цепь разорвется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы. Другими словами, вы можете ВЫКЛЮЧАТЬ и ВКЛЮЧАТЬ лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

Теперь давайте посмотрим, как это сделать с помощью другого переключателя, установленного внизу лестницы.

Для этого рассмотрим приведенный выше рисунок. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто выключите переключатель, затем цепь снова разорвется, и лампочка погаснет. Вы можете снова включить лампочку, чтобы включить тот же выключатель, установленный внизу или внизу, как показано на рис.

Управление лампочкой в ​​лестничной электропроводке из двух разных мест с помощью трехпозиционных переключателей.

Управление лампочкой в ​​лестничной электропроводке из двух разных мест с помощью двухпозиционных переключателей.

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического вентиля Exclusive-NOR (X-NOR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВЫКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Двухстороннее переключение с использованием трех проводов —

Это новый метод двустороннего переключения, который можно использовать для лестничной проводки, а также он более эффективен по сравнению со старым методом, когда вместо него используются 2 провода. из трех проводов.

Текущее положение двустороннего коммутационного соединения с использованием трехпроводной цепи – ВКЛ., лампочка светится. Работа схемы такая же, как показано на рисунках выше, но способ подключения отличается, так как первые клеммы обоих переключателей подключены к проводу под напряжением (фаза). Вторые клеммы обоих переключателей подключены к лампочке для обеспечения питания от линии, в то время как нейтраль напрямую подключена к лампочке, что является обычным способом подключения.

Эта базовая схема немного сбивает с толку, так как, глядя на нее, она создает короткое замыкание (на один и тот же провод, который в данном случае не представляет опасности), когда оба переключателя находятся в положении ВКЛ или ВЫКЛ, что создает петлю для отключения питания от источника питания. лампочка, Следовательно, лампочка не будет светиться в этом случае.

Чтобы получить положение переключения в состоянии ON для лампочки, описанная выше операция аналогична таблице истинности логического элемента исключающее ИЛИ (X-OR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВЫКЛ
0 = ВЫКЛ	1 = ВКЛ	0 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВЫКЛ

Похожие сообщения:

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Лестничная проводка с помощью промежуточного переключателя (4-позиционный переключатель)

Это не всегда так, но в некоторых случаях, например, в общих квартирах и на длинных лестницах, нам может потребоваться управлять точкой освещения в лестничной проводке из трех разных мест с помощью два двухпозиционных переключателя и промежуточный переключатель, как показано на рис. ниже.

Нажмите на картинку, чтобы увеличить

Соединение лестничной электропроводки с использованием 2 двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

На следующей схеме подключения показана одна и та же конфигурация подключения для управления точкой освещения из трех разных мест для кодов IEC и NEC.

Управление лампочкой в ​​лестничной электропроводке из трех разных мест с помощью 4-позиционного переключателя и 3-позиционного переключателя.

Нажмите на изображение, чтобы увеличить



Управление точкой освещения на лестничной электропроводке из трех разных мест с помощью 3-позиционного переключателя и 2-позиционного переключателя.



Ниже приведена та же схема подключения, которая показывает, как управлять точкой освещения (лампой) из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя с помощью символов.



Похожие сообщения:

• Как управлять лампой с помощью одностороннего или одностороннего переключателя?
• Как управлять каждой лампой с помощью отдельного переключателя в параллельной цепи освещения?

2-стороннее переключение Применение и использование

• Основная цель двустороннего или трехстороннего переключения состоит в подключении и управлении бытовыми приборами и оборудованием из двух разных мест.
• В основном используется в лестничной электропроводке, где лампочкой можно управлять (включать / выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы. Кроме того, это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение OFF / ON, чтобы выполнить операцию переключения.
• Применяется также в комнатах, холлах и помещениях большой площади, имеющих по двое входных и выходных ворот.
• Он используется для управления любым электрическим устройством (переменного или постоянного тока) или оборудованием, таким как вентилятор, лампочки и т. д., из двух разных мест.
• Некоторыми из применений являются проводка коридоров, проводка общежитий, проводка больниц, проводка туннелей, проводка вниз и т. д.

Похожие сообщения:

• Как подключить розетку? Схемы подключения розеток
• Как найти количество розеток на одном автоматическом выключателе?
• Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
• Как подключить сигнальный выключатель? Подключение 2- и 3-позиционных выключателей неоновой подсветки
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Как подключить комбинированный переключатель AFCI — Схемы подключения переключателя AFCI
• Как подключить комбинированный выключатель и розетку GFCI — Схемы подключения переключателя/розетки GFCI
• Как управлять водонагревателем с помощью переключателей?
• Как подключить потолочный вентилятор? Диммерный переключатель и проводка пульта дистанционного управления
• Как подключить автоматический и ручной переключатели и переключатели — (1 и 3 фазы)
• Схема автоматического выключателя освещения ванной комнаты и работа
• Схема лестничной электропроводки — как управлять лампой из 2-х мест с помощью 2-позиционных переключателей?
• 2-позиционный переключатель — как управлять одной лампой из двух или трех мест?
• Как управлять одной лампочкой из шести разных мест с помощью двухпозиционных и промежуточных переключателей?
• Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
• Цепь больничной проводки для управления освещением с помощью переключателей
• Схема проводки Godown — Цепь проводки туннеля и работа
• Схема электропроводки общежития и работа
• Схема подключения туннеля для управления освещением с помощью переключателей
• Как подключить 3-контактную вилку Великобритании? Подключение штекера BS1363
• Как подключить 3-контактную розетку для Великобритании? Подключение разъема BS1363
• Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка
• Как подключить комбинированный выключатель и розетку? – Схемы комбо-выключателя/розетки
• Символы переключателей и кнопок
• Основные электрические схемы

URL скопирован

Показать полную статью

Похожие статьи

Кнопка «Вернуться к началу»

Как подключить выключатель вверху и внизу лестницы | Справочник по дому

Финн МакКухил

Потенциально одной из самых запутанных задач по подключению домовладельцев будет подключение трехпозиционных выключателей света. Они обычно используются для лестничных клеток и длинных коридоров, где добраться до единственного выключателя, расположенного на одном конце любого места в темноте, неудобно или опасно. Специальные 3-позиционные выключатели и дополнительный проводник в проводке между ними позволяют включать и выключать свет сверху или снизу лестничной клетки. Повышенное удобство и безопасность, которые они обеспечивают, стоят дополнительного времени и материалов, необходимых для их правильной установки.

1. Проложите отрезок двухжильного провода от электрической сервисной панели к ближайшему из двух мест выключателя. Протяните провод через отверстие в задней части монтажной коробки коммутатора. Оставьте не менее 6 дюймов провода, свисающего с передней части коробки.

2. Протяните один конец трехжильного провода через одно из отверстий для доступа в первой монтажной коробке. Оставьте не менее 6 дюймов провода открытым на передней стороне коробки.

3. Зачистите 1/2 дюйма изоляционной оболочки с каждого проводника на обоих проводах.

4. Соедините два белых провода с помощью проволочного соединителя. Соедините оголенные концы проводов вместе и прочно скрутите разъем провода на место.

5. С помощью острогубцев сделайте крючок на зачищенном конце каждого черного и красного проводов.

6. Ослабьте все клеммные соединения на переключателе с помощью отвертки.

7. Подсоедините черный провод провода, идущий от сервисной панели, к черному контактному штырю переключателя и затяните крепежный винт, чтобы зафиксировать его на месте. Черный проводник на этом проводе также называют «горячим» проводом. Это тот, который соединяется с автоматическим выключателем внутри сервисной панели, где возникает ток.

8. Подсоедините красный и черный проводники провода, ведущего ко второму выключателю, к оставшимся латунным или серебристым клеммам. Размещение этих проводов не имеет значения, если к каждой клемме подключен один провод. Только размещение «горячего» провода, черного проводника, подающего питание от сервисного щитка, имеет решающее значение при установке 3-позиционных выключателей. Подключите его к более темной клемме, называемой общей клеммой и обычно помеченной как «COM», на первом переключателе.

9. Скрутите вместе оголенные провода заземления. Оставьте один провод длиннее другого, чтобы образовался крючок, который можно прикрепить к клемме заземления переключателя.

10. Протяните трехжильный провод ко второй монтажной коробке выключателя. Вставьте провод через одно из отверстий сзади или сбоку коробки, протяните конец через переднюю часть коробки и обрежьте провод, оставив открытым 6-дюймовый конец.

11. Подсоедините двухжильный провод к светильнику, затем протяните его обратно ко второй распределительной коробке.

12. Вставьте провод через отверстие сзади или сбоку коробки и протяните его спереди.

13. Повторите шаги с 3 по 9, чтобы подключить коммутатор. На втором переключателе подключите черный провод от двухжильного провода к черной клемме переключателя.

Ссылки

• Электрика онлайн: Подключение 3-позиционного переключателя
• YouTube: Ask the Builder — 3-позиционный переключатель

Советы

• Термины 14/2, 14/3, 12/2 и 12/3 относятся к сечению и количеству проводников, содержащихся в проводке.
