Схема подключения магнитного пускателя на 220 В, 380 В

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

Содержание статьи

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Магнитный пускатель трехфазный — Всё о электрике

Схема подключения и области применения электромагнитных пускателей

Для автоматизации процессов включения, реверсирования и отключения электромоторов трехфазного типа используется пускатель электромагнитный 220 В или 380 В. Устройство совместимо только с асинхронными двигателями, напряжение питания которых составляет не более 600 В. Перед его подключением необходимо правильно подобрать и изучить схему.

Сферы использования

Назначение электрического пускателя – старт, остановка и реверс моторов. Прибор также подходит для управления линией освещения, специализированным оборудованием – насосами, кондиционерами, конвейерными лентами, компрессорами.

Несмотря на то что контактор вытеснил аппарат, его используют в производстве или системах коммуникаций.

Принцип действия электромагнитного пускателя

Для управления применяются кнопки пуска и остановки. Автоматический прибор отличается простым алгоритмом действия:

Подача напряжения на активную катушку.
Образование вокруг элемента магнитного поля.
Притягивание внутрь металлического сердечника с закрепленными металлическими контактами.
Замыкание силовых контактов – ток поступает на нагрузку.

Реверс осуществляется с использованием сцепки из двух пускателей.

Устройство прибора

Электромагнитный пускатель на 380 или 220 В состоит из таких элементов:

сердечник;
катушка электромагнитного типа;
якорь;
соединительный каркас;
датчики механического типа;
центральная и вспомогательная система контакторов.

В числе дополнительных узлов прибора могут быть электрические предохранители, дополнительный набор клемм, устройство пуска и реле защиты.

Особенности конструкции пускателя

Асинхронный двигатель при включении имеет ток пуска в 6 раз больше номинала. Для предотвращения износа контактов и расшатывания подвижных частей применяется пускатель магнитного типа.

Обозначения секторов

Принцип работы прибора можно понять по информации из секторов:

в первом указываются области применения и общие данные – частота переменного, номинал тока и условный тепловой ток;
из второго сектора можно узнать максимальную мощность нагрузки при подсоединении силовых контактов;
в третьем секторе имеется графическая схема с катушкой электрического магнита и контактами.

По наличию пунктирной линии от катушки к контактам можно определить их синхронность действия.

Группы контактов магнитного пускателя

Для обозначения силовых контактов используется следующая маркировка:

1L1, 3L2, 5L3 – элементы входа, предназначенные для подачи питания от линии постоянного или переменного тока;
2Т1, 4Т2, 6Т3 – контакты выхода для соединения с нагрузкой;
13НО–14НО – вспомогательные элементы для самоподхвата, помогают в момент работы двигателя постоянно не удерживать кнопку Пуск.

Нагрузку или источник питания допускается подключать к любой из групп.

Клавиша остановки

Независимо от модификации управление пускателем для электродвигателя производится при помощи кнопки «Стоп» или «Пуск». У некоторых моделей есть режим реверса. Кнопку остановки можно опознать по красному цвету.

Для беспрепятственного протекания тока нормально замкнутые контакты механически соединяются со стоппером. Без нажатия клавиши производится замыкание контактов металлической планкой. Чтобы устройство остановилось, нужно нажать кнопку – произойдет размыкание. При отсутствии фиксации после опускания кнопки контакты замкнутся.

По этой причине управление электромотором осуществляется при помощи специальных схем. Для упрощения монтажа прибор устанавливают на дин-рейку.

Клавиша старта

Кнопка зеленого или черного цвета соединяется с нормально разомкнутыми контактами механическим способом. От клавиши остановки отличается состоянием контактов. После ее нажатия цепь замыкается, а по контактам поступает ток. Группа элементов придерживается пружиной, которая возвращает ее в исходное положение.

Типы устройств

Пускатели для электродвигателей 380 В с короткозамкнутыми роторами позволяют дистанционно подключать их к сети, реверсировать и останавливать. Приборы бывают:

Открытого типа. Устанавливаются в панелях, закрытых боксах и местах, защищенных от доступа пыли.
Закрытого исполнения. Ставятся внутри помещения, кнопки управления находятся на корпусе.
Пылебрызгонепроницаемые. Подходят для внутреннего и наружного монтажа, поскольку защищены от пыли и влаги специальным козырьком.
Релейные. Пускатель магнитный с тепловым реле защищает мотор в условиях коротких перегрузок на линии. Релейный выключатель совмещен с прибором или подсоединяется к нему.
Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, при помощи аппарата восстанавливается фаза и обеспечивается бесперебойность работы двигателя при малых показателях тока пуска.

При частых перегрузках у пускателя может перегореть обмотка.

Универсальность конструкции

По конструктивному исполнению магнитные пускатели бывают с 3-мя и 4-мя полюсами, т.е. с 3-4 контактами. Четвертый в нормально-открытом состоянии блокирует цепь управления.

Электромагнитный механизм находится внутри и представляется собой неподвижный Ш-видный сердечник и катушку с обмоткой. Подвижным узлом является якорь, соединенный с траверсой и пластмассы. На ней находятся контактные мосты с активными элементами. Для плавности замыкания используются пружины.

Неподвижная группа контактов припаяна на пластины с винтовыми зажимами. С их помощью можно подключить кабель от внешней линии. Дополнительные контакты находятся на боковых частях прибора.

Некоторые модели имеют специальную крышку для главной контактной группы.

Электрические пускатели с термореле

Магнитные пускатели с тепловыми реле позволяют защитить мотор от непродолжительных перегрузки. Показатели установочного тока можно устанавливать посредством регулятора – его поворачивают отверткой. Для предотвращения коротких замыканий модели с термореле не используются.

Степень защиты

Устройство с защитой IP54 подходят для монтажа на открытых участках, во влажном и пыльном помещении. Внутри бокса целесообразно ставить модификации с защитой IP20. Помимо числового индекса нужно принимать во внимание износостойкость аппарата в условиях частых перепадов нагрузки.

Чем больше числовой индекс, тем меньше требований к монтажу пускателя.

Тонкости подключения устройства на 220 В

Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.

Классическая

Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:

Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
Нагрузка. Требуется мощный потребитель.
Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.

Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.

Специфика силовой цепи

Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.

Как изменить цепь управления

Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:

клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
манипуляции с контактами производятся при помощи импульса управления;
пусковая кнопка подает напряжение к катушке и генерирует импульс;
поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.

Магнитный пускатель останавливается после разрыва последней цепи.

Подключение к трехфазной сети

В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.

Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.

Данная схема подходит для асинхронного мотора.

Специфика обслуживания

Для правильного обслуживания необходимо разобрать с неисправностями прибора. Повышенные показатели температуры – последствия межвитковых замыканий катушки, которую нужно менять. Перегрев также наблюдается при слабом соединении контактов, их износе или перегрузке сети.

Если автомат гудит, якорь неплотно прилегает к сердечнику, загрязнен или поврежден. При заедании активных частей или понижении напряжения на 15 %требуется проверить плотность зажима контактов.

Магнитные пускатели применяются для защиты асинхронных моторов. Перед подключением прибора нужно разобраться в схеме его работы, возможности интеграции с тепловым реле и специфике изменении механизма управления.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Пускатели и контакторы магнитные Электроконтактор no name TDM ELECTRIC IEK CHINT ЧЭАЗ Электротехник Уралэлектро EKF Hyundai DEKraft Legrand КЗЭА EATON КЭАЗ LSIS ABB ЭТАЛ Schne >

Найдено в категориях:

С этим покупают Посмотреть

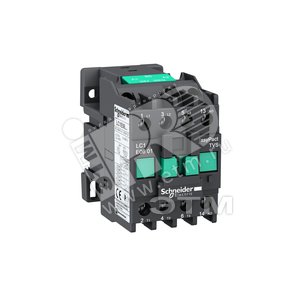

Контактор E 9А катушка управления 220В АС3 50Гц 1НО

Код товара 4752826
Артикул LC1E0910M5
Производитель Schneider Electric/EasyPact TVS

С этим покупают Посмотреть

Контактор E 12А катушка управления 220В АС3 50Гц 1НО

Код товара 8422389
Артикул LC1E1210M5
Производитель Schneider Electric/EasyPact TVS

С этим покупают Посмотреть

Контактор E 18А катушка управления 220В АС3 50Гц 1НО

Код товара 8877354
Артикул LC1E1810M5
Производитель Schneider Electric/EasyPact TVS

С этим покупают Посмотреть

Контактор E 32А катушка управления 220В АС3 50Гц 1НО

Код товара 7944864
Артикул LC1E3210M5
Производитель Schneider Electric/EasyPact TVS

С этим покупают Посмотреть

Пускатель магнитный 32А катушка управления 220В АС 1НО+1НЗ LC1D

Код товара 9680097
Артикул LC1D32M7
Производитель Schneider Electric/TeSys

С этим покупают Посмотреть

Пускатель магнитный 25А катушка управления 220В АС 1НО+1НЗ LC1D

Код товара 9679228
Артикул LC1D25M7
Производитель Schneider Electric/TeSys

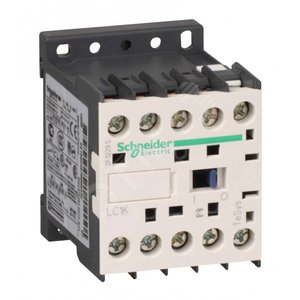

Пускатель магнитный 6А катушка управления 220В АС 1НО LC1K

Код товара 9535219
Артикул LC1K0610M7
Производитель Schneider Electric/TeSys

С этим покупают Посмотреть

Пускатель магнитный 9А катушка управления 220В АС 1НО LC1K

Код товара 9667174
Артикул LC1K0910M7
Производитель Schneider Electric/TeSys

С этим покупают Посмотреть

Контактор E 25А катушка управления 220В АС3 50Гц 1НЗ

Код товара 9107214
Артикул LC1E2501M5
Производитель Schneider Electric/EasyPact TVS

С этим покупают Посмотреть

Пускатель магнитный 9А катушка управления 220В АС 1НО+1НЗ LC1D

Код товара 9679521
Артикул LC1D09M7
Производитель Schneider Electric/TeSys

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

Реле времени астрономическое PCZ-527-1 от СООО Евроавтоматика ФиФ в ассортименте ЭТМ

Программируемое циклическое реле времени PCZ-527-1 предназначено для включения и отключения освещения в зависимости от географических координат местности и/или включения по недельной программе.

{SOURCE}

220 В, 380 В, с кнопками, с реверсом

Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов. Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.). С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.

Содержание статьи

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на NO13 и NO14.

Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В

В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя. Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз. Порядок сборки смотрите в следующем видео.

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата») — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими. То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад». Обратное переключение происходит аналогично — через «стоп».

Схема подключения магнитного пускателя | Способы подсоединения и проверка работы (видео + 145 фото)

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей
Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.
Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.
Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.
Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Магнитный Пускатель 380в Схема Подключения
Основа пускателя — магнитопровод и катушка индуктивности.

Для этого понадобится трёхжильный кабель и несколько контактов.

Для подачи питания используется второй тип, он и есть наиболее распространенным.
Пускатели магнитные КМЭ в корпусе IP65 9-95A. Схема подключения пускателя 380 и 220В (400 и 230).

На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные. Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов — нормально открытые разомкнутые, замыкающие, НО, NO и нормально закрытые замкнутые, размыкающие, НЗ, NC см.

Если после подачи напряжения пускатель не включился самостоятельно — уже хорошо. Для этого каждый модельный ряд изделий взаимно дополняет друг друга.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник.

У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо.

Наглядный пример. Следующим важным параметром будет ток сработки.

Как подключить магнитный пускатель. Схема подключения.
9 комментариев
На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен. Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель. Причем она располагается вертикально на стене электрического щита.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке.

Пускатель должен отпасть.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. А также любым доступным способом предотвращено случайное его включение посторонними лицами.

Была ли Вам полезна данная статья?

Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.

Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи.
Как подключить контактор или магнитный пускатель. Схема подключения
Инструкции по подсоединению
Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В.

Если надпись гласит В АС или рядом с стоит значок переменного тока , то для работы схемы управления потребуется фаза и ноль. Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги.

Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы. Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений. Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Кнопки управления пускателей В общем случае потребуется две кнопки: одна для включения и одна для отключения.

Необходимость в специфическом кнопочном контакте Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Такие кнопки обычно имеют две пары групп контактов — одну нормально разомкнутую, другую замкнутую.
Поиск на сайте

Реверсивная схема подключения электродвигателя через пускатели В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Удержание контактора во включенном состоянии происходит по принципу самоподхвата — когда дополнительный вспомогательный контакт шунтирует подключается параллельно пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии. При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Катушка приведёт в действие контакты КМ1 и они замкнут цепи с обмотками двигателя. Напряжение с обозначением — значит разные фазы.
При полном опускании якоря, контакты, отбрасываемые пружиной, отключаются Питание катушки управления после подключения магнитного пускателя реализуется от переменного тока, но для этого устройства род тока не имеет значения. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода. Тип напряжения не имеет значения, главное, чтобы номинал не выходил за пределы В. Теперь если ее отпустить магнитный пускатель продолжает работать, пока не пропадет напряжение или сработает тепловое реле Р защиты двигателя. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
Но правильная — только одна. Это так называемый кнопочный пост. Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Магнитный пускатель. Или как подключить трех фазный двигатель
Устройство и принцип работы
Питание для двигателя или любой другой нагрузки фаза от В подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T. Ниже мы рассмотрим некоторые схемы подключения магнитного пускателя на и вольт, которые могут пригодиться в домашних условиях.
Такое подключение позволяет производить коммутацию кнопками с любого поста.
Схема подключения магнитного пускателя с самоподхватом выглядит следующим образом: Рассмотрим работу цепей включения и выключения магнитного контактора.
Немного изменена и силовая часть От к. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты.
Рекомендуем: Выключатель luxar deco как подключить
Навигация по записям
Подсоединение к 3-фазной сети Возможно подключение 3-фазного питания через катушку МП, функционирующей от В. На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращения электродвигателя. Напряжение с обозначением — значит разные фазы. Схема подключения магнитного пускателя на В Подключение к В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки.
Вся схема будет работать от двух фаз. Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Также рекомендуем прочесть другую нашу статью где мы рассказали о том как выбрать и подключить электромагнитный пускатель на В. Подключение магнитного пускателя с тепловым реле Магнитный пускатель это, по сути, мощное реле специального назначения. Для подачи питания используется второй тип, он и есть наиболее распространенным.
В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится. В прорези нижней части магнитопровода устанавливается катушка. Как выглядит монтажная практическая схема подключения магнитного пускателя?
Далее нужно установить перемычку в кнопочном посте. Чем быстрее произойдет размыкание, тем меньше дуга и в тем лучшем состоянии будут сами контакты. Вся схема в целом претерпевает незначительные изменения. При особых требованиях безопасности повышенная влажность в помещении возможно использования пускателя с катушкой на 24 12 вольт.
Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.
Как подключить магнитный пускатель. Схема подключения.
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения.
Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка.
Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.
Кнопка «Стоп».
Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.
В начальном положении, когда кнопка не нажата, подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой. И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.
Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.
При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.
Кнопка «Пуск».
Как правило, кнопку «Пуск» раскрашивают в черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.
Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.
При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.
Схемы подключения магнитного пускателя.
Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.
Для удобства понимания схема разделена на две части: силовая часть и цепи управления.
Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный эл. двигатель М.
Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, включенный параллельно кнопке «Пуск».
При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.
При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.
Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.
Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. На нижнем рисунке стрелкой показано движение фазы «А».
А если не будет самоподхвата, придется все время держать нажатой кнопку «Пуск» пока будет работать эл. двигатель или любая другая нагрузка, питающаяся от магнитного пускателя.
Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.
А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.
Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт №3 кнопки «Пуск».
Ну вот, мы с Вами и разобрали простую классическую схему подключения магнитного пускателя. Также на одном пускателе можно собрать схему автоматического ввода резерва (АВР), которая предназначена для обеспечения бесперебойного электроснабжения потребителей электроэнергией.
Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.
Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема реверсивной. При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.
А пока досвидания.
Удачи!
Схема подключения магнитного пускателя на 220 В, 380 В
Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз (чаще всего фаза С как менее нагруженная), второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.
Схема подключения трехфазного двигателя через пускатель на 220 В
Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все тир фазы.
В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».
Реверсивная схема подключения трехфазного двигателя через магнитные пускатели
Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.
Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.
Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом блокировка, которая не дает одновременно подать питание на два контактора.
Магнитный пускатель с установленной на нем контактной приставкой
Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.
На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.
Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.
Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.
Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).
Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.
У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.
Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения – «пуск» и SB1 для остановки – «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.
При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.
Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае – L3 и ноль.
На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5.
При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.
В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.
Для чего используют МП?
Часто пускатели используются для механического включения обогревателей, осветительных линий и т.д. Также они применяются для работы двигателей. Различаются схемы подключения МП главным образом в зависимости от того, какая катушка в нем находится. Включить пускатель самостоятельно не трудно, но можно сделать легче и приобрести пускатель уже в сборке, лучше всего, с пластиковым корпусом.
В нем конструкция уже в собранном виде и подсоединены управленские кнопки на крышке. Необходимо лишь подключить электрические кабели в верхней части и провод отхождения к нагрузке.
Катушка МП
Катушка – это главная часть МП, она создает электромагнитное поле, при прохождении электричества через нее, и вовлекает якорь, 3 либо 5 пар мобильных контактов. Вид катушки зависит от того, какое в установке напряжение. Они могут работать от 220 вольт либо рассчитываются на 380 вольт. Катушка, с просчитанными 220 вольт подсоединяется клеммами между заземлением и фазой. 380 вольт подсоединяются между фаз.
Значение напряжения обычно пишется на ее выводе рядом с болтом, которым зажимают провод. Если 220-ти вольтовую катушку включить, как 380в, она взорвется.
Подготовка к сборке
Перед непосредственно сборкой схемы для подключения, нужно:
Освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220в или 380в. Если оно 220 в, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
Нужно помнить, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
Виды конструкций пускателя
Для реверсивной конструкции МП соединяются первая, третья и пятая клеммы с такими же номерами соседнего устройства. А исходящие провода соединяются перекрестно: второй с шестым, четвертый с четвертым, шестой с вторым. Провод, который питает электрический двигатель, подсоединяется ко второй, четвертой и шестой клеммам любого пускателя.
Из-за этого необходимо, чтобы проводник блок цепи обоих пускателей прошел сначала через замкнутый контактор другого, после этого через разомкнутый контакт своего. Тогда при включении первого будет отключаться второе устройство и наоборот.
Некоторые конструкции МП предполагают только 5 пар контакторов, что замыкаются. Тогда провод блок цепи 1-го МП подсоединяется к закрытым контактам «Пуска» другого. Такая конструкция действует в порядке «пуск-стоп».
Ко второй клемме кнопки «Стоп» подсоединяются 3 провода: 2 блок и один, который питает «Пуск», эти провода включаются параллельно по отношению друг к другу. При этой конструкции «Стоп» выключает любое устройство и останавливает работу электродвигателя.
Все работы по установке и ремонту конструкций МП делают после снятия напряжения, даже если управление коммутирует нейтраль.
Советы и хитрости установки
Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.
А ещё вам понадобится полезный прибор – пробник электрика. который легко можно сделать самому.
В каких местах нельзя делать монтаж МП
Для исключения случайного включения пускателя или его предохранения нельзя делать монтаж прибора в местах, которые поддаются толчкам, ударам, тряске.
Провода в монтажной схеме также нужно прокладывать правильно. Для того, чтобы был хороший контакт и не было искривления шайб зажимов пружины, надо выгнуть в круглой форме.
Конструкцию устройства составляют после снятия напряжения. Сердечники могут работать от 220 вольт, либо от 380 . Можно также купить готовый МП, это будет намного упрощать ситуацию.
Обзор вариантов
С помощью трех кнопок на пульте управления можно организовать реверсивное вращение электродвигателя.Если внимательно присмотреться, то можно увидеть что она состоит из двух элементов предыдущей схемы. При нажатии ПУСК контактор КМ1 включается, замыкая контакты NO KM1, становясь на самоподхват, и размыкая NC KM1 исключая возможность включения контактора КМ2.
При нажатии кнопки СТОП происходит разборки цепи. Еще одним интересным элементом трехфазной реверсивной схемы подключения является силовая часть.На контакторе КМ2 происходит замена фаз L1 на L3, а L3 на L1, таким образом меняется направление вращение электродвигателя. В принципе данная схемотехника управления трехфазной и однофазной нагрузкой с головой покрывает домашние нужды, и проста для понимания.
С помощью выше приведенной схемы подключения магнитного пускателя можно организовать открытие ворот гаража, введя в цепь дополнительно концевые выключатели, задействовав контакты NC последовательно с NC KM1 и NC KM2, ограничив ход механизма.
Схема подключение электромагнитного пускателя на 380 В
Для подключения магнитного пускателя нужно знать принцип его действия, а также особенности конструкции. В таком случае даже при определенной сложности схемы, подключить его будет совсем несложно.
После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.
