Устройство погружного вибрационного насоса

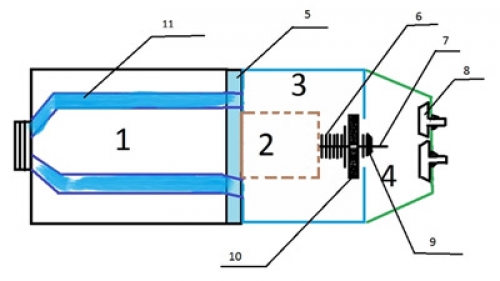

Внутреннее устройство вибрационного насоса довольно простое, всего несколько основных элементов, определяющих специфику работы агрегата.

1. Силовой элемент насоса. Представляет собой электромагнит, который состоит из П-образного сердечника. Сердечник магнита набран из пластин электротехнической стали и намотан обмоткой, с покрытием изолирующим лаком. Сердечник залит эпоксидной смолой с кварцевым песком и находится в силовой части насоса. Магнит фиксируется смолой, которая к тому же изолирует обмотки, препятствуя их соприкосновению с водой, песок же необходим для улучшения отвода тепла.
2. Вибратор состоит из второй части магнита П-образной формы, на котором закреплен шток. С обратной стороны штока закреплен амортизатор – резиновая шайба.  От качества амортизатора зависит производительность и экономичность всего агрегата. За амортизатором находится пластиковая дистанционная муфта, опирающаяся на него, данная муфта изолирует камеру насоса, в которую набирается вода, от электрической части. Внутри муфты находится диафрагма, которая направляет и фиксирует шток.
3. Нагнетающая камера для воды, которая в дальнейшем выдавливается из этой камеры в трубопровод по каналам 11.
4. Всасывающая камера . Сюда поступает вода из источника.
5. Амортизатор, который иногда бывает защищен металлическим кольцом.
6. Шайбы. Если добавлять и уменьшать количество шайб, можно регулировать ход поршня, а соответственно и производительность.
7. Шток. Бывают модели вибрационных насосов, в которых шток чуть длиннее и выступает во всасывающую камеру. В этой камере внутри отлиты ушки в виде направляющего кольца, по которому ходит шток. Такая конструкция несколько увеличивает производительность насоса, так как движение штока ограничено и его смещения в поперечном направлении сведены к минимуму.
8. Обратные клапаны. В данном случае представляют собой резиновые вставки-грибки. Через обратный клапан вода поступает внутрь всасывающей камеры, но не выходит обратно, так как при сдавливании поршнем клапан закрывается. Очень важно, чтобы обратный клапан был эластичен и в хорошем состоянии, так как в противном случае или при загрязнении мусором он не будет плотно закрываться при сдавливании поршнем, и часть воды будет уходить обратно в источник.
9. Гайка, закрепляющая и фиксирующая поршень.
10. Резиновый поршень является самой главной рабочей деталью, чаще всего выходящей из строя. Грязная вода его быстро разрушает.
11. Каналы для отвода воды в трубопровод. При повышении давления в нагнетающей камере вода выдавливается по каналам в трубопровод.

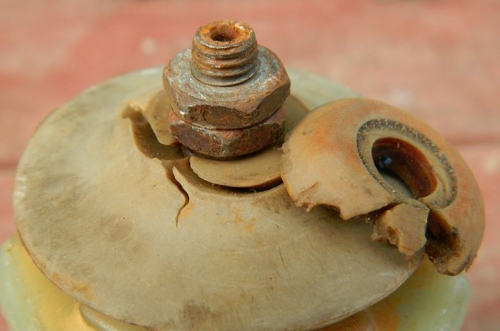

Из всех деталей износу подлежит резиновый поршень и обратные клапаны, если вода грязная. Остальные элементы и детали достаточно долговечны, хотя излишние вибрации могут значительно ускорить выход их из строя.

Принцип работы вибрационного насоса

Вибрационный насос работает за счет изменения давления в нагнетающей камере насоса. Подсос воды во всасывающую камеру обеспечивается возвратно-поступательными движениями резиновой диафрагмы/поршня.

Если рассматривать более детально, то выглядит это примерно так. Когда агрегат включается в электрическую сеть, на обмотку катушки подается ток и вокруг образуется магнитное поле. В результате катушка П-образного сердечника (1) намагничивается и притягивает к себе вибратор (2) – катушку, находящуюся в нагнетающей камере.

В результате этого резиновый поршень/диафрагма (10) через шток (7) изгибается внутрь и подтягивается ближе к нагнетающей камере, поэтому во всасывающей камере (4) создается разрежение, давление уменьшается. Пространство всасывающей камеры заполняется водой, которая подсасывается через обратные клапаны (8) из источника.

Сама суть переменного тока такова, что на некоторое мгновение намагничивание исчезает, шток (7) отбрасывается обратно с помощью амортизатора (5). Поршень начинает давить на воду, находящуюся внутри всасывающей камеры, там повышается давление. Так как обратные клапаны (8) закрыты давлением воды, ей не остается ничего другого, как устремляться в нагнетающую камеру (3).

Когда намагничивание снова появляется и шток оттягивается назад вместе с поршнем, в нагнетающей камере повышается давление и вода вытесняется по каналам (11) к трубопроводу. В это же самое время во всасывающей камере происходит разрежение и нагнетание воды из источника.

Такие такты – намагничивание/размагничивание – происходят с частотой 100 раз в секунду. Возвратно-поступательные движения штока, по сути, являются вибрациями, за что данный вид насосов получил название «вибрационный».

Как можно использовать погружной вибрационный насос

Конструкция вибрационных насосов достаточно проста, поэтому они не требуют к себе особенного отношения и являются неприхотливыми агрегатами. В них ничего не нужно смазывать, так как нет вращающихся деталей и подшипников. Механизм практически не нагревается при работе, поэтому детали изнашиваются меньше. Вибрационные насосы беспрепятственно перекачивают щелочную воду, не боятся минеральных солей в воде и могут работать при любых температурах окружающей среды. Все говорит о надежности агрегата, но все же давайте задумаемся вот над чем.

Вибрации, заставляющие воду нагнетаться из источника, а затем продвигаться к трубопроводу, могут действовать разрушающе. Собственно, любые вибрации действуют разрушающе. Под действием вибраций смещается то, что не должно двигаться, а должно быть статично. Знание именно этого свойства и определяет, где можно устанавливать вибрационные насосы, а в каких случаях  их использовать нельзя.

Использование вибрационного насоса:

• Откачать воду из колодца, который только что выкопали или, когда необходимо осмотреть водоносные ключи или почистить его.
• Подавать воду из колодца для жизни.
• Подавать воду из открытого водного источника – реки, озера, бассейна, искусственного водоема.
• Подача воды из емкости – бака, цистерны и др.
• Откачать воду из затопленного помещения, траншеи, подвала, котлована и др.

Возможно, вы обратили внимание, что в данном списке нет привычного всем варианта, когда вибрационный насос используется для подачи воды из скважины. Насос погружной вибрационный отзывы оставляет самые разные. Одни говорят, что у них вибрационный насос «Малыш» стоит в скважине уже лет 10 и прекрасно работает, а у других и скважина пришла в негодность, и фундамент дома обвалился.

Можно ли использовать вибрационный насос в скважине

Понимание процессов, происходящих внутри скважины, помогает правильно подобрать погружной насос для нее. Также становится понятным, почему вибрационные насосы использовать нельзя.

Представьте себе колодец, в котором стоит погружной насос вибрационного типа. Вода будет выкачиваться из колодца, пока она там есть. Когда воды станет мало, со дна начнет подниматься песок и будет засасываться насосом вместе с водой. Как результат, на выходе – грязная вода с песком. Но достаточно отключить насос и дать воде отстояться, как песок оседает, и снова становится нормально. А что же со скважиной?

Труба, по которой поднимается вода из скважины, опущена до самого водоносного слоя и на конце имеет сетчатый фильтр с мелкой ячейкой. Этот фильтр задерживает мелкие фракции, которые засасываются вместе с водой, и предотвращает их попадание в трубопровод. В процессе эксплуатации вокруг сетчатого фильтра образуется конус из песка различной фракции. В спокойном состоянии данный конус фактически является дополнительным фильтром, не пропускающим взвешенные частицы внутрь трубы.

Что же произойдет, если опустить в скважину вибрационный насос?

Если частички мелкого песка будут такого же размера, что и мелкие ячейки фильтра, то фильтр забьется, и поток воды уменьшится – говорят, дебет скважины уменьшился.

Если частички мелкого песка оказываются меньше ячеек фильтра, то пылеватые частички проникают внутрь трубы и заполняют ее. Это может привести к двум результатам:

1. Песок будет подниматься вместе с засасываемой водой и на выходе будет вода с песком. В таком случае говорят «скважина пескует».
2. Песок полностью забьет трубу и насос. В таком случае говорят «скважина заилилась».

Термин «заилилась» в данном случае не уместен, конечно, но его используют, так как слово простое и запоминающееся. Более правильно происходящий процесс называть

Но сути это не меняет, в результате кольматации у хозяина неизбежно будут серьезные проблемы. Лучший вариант – у него получится поднять вибрационный насос наверх и почистить его, а затем позвать специалистов, чтобы они прочистили скважину. Худший вариант – насос застрянет окончательно, и скважину эксплуатировать не получится, она превратится в бесполезную дыру в земле.

Не всегда все может заканчиваться так печально. Многое зависит от структуры грунта в скважине. Чем мельче частицы, тем легче они срываются с места и несутся к фильтру, увлекаемые потоком.

Все положительные отзывы об эксплуатации вибрационного насоса в скважине связаны именно с тем, что порода грунта представляет сбой крупный песок, кварц или даже каменные фракции. Тогда частички пород не проникают внутрь фильтра, а скапливаются вокруг него.

Если же порода представляет собой супесь или мелкозернистый песок, то скважина будет «песковать», пока не забьется насос.

На насос вибрационный погружной цена самая низкая среди всех насосов. В сравнении с центробежным насосом разница может составлять 300 – 500 %. Если вибрационный насос «Ручеек» или «Малыш» можно приобрести за 30 – 40 у.е., то центробежный обойдется не дешевле 80 – 150 у.е. Именно низкая стоимость соблазняет многих рискнуть и установить вибрационник в скважину. Но оправдан ли этот риск? Ведь помимо того, что может забиться фильтр на трубе, породы скважины начинают разрушаться и двигаться под действием вибраций, и закончится это может обвалом всей скважины, а иногда и фундамента дома, если скважина находится рядом.

Но вибрации насоса можно использовать и с пользой для скважины. Новые только что пробуренные скважины разрабатывают и увеличивают их дебет с помощью вибрационных насосов. Разрушение пород от вибраций играет в таком случае в нашу пользу. Но производить подобные работы должен только специалист.

Характеристики и параметры вибрационных насосов

Выбирая насос, необходимо обратить внимание на его характеристики.

Производительность – главный параметр любого насоса. Подбирать ее необходимо с таким расчетом, чтобы она ни в коем случае не превышала дебет источника. Обычно производительность вибрационных насосов делится на три категории: низкая – 360 л/час, средняя – 750 л/час, высокая – 1500 л/час, но бывают модели и 2000 – 3000 л/час.

Высота подъема воды – очень важный показатель. Так как источник воды находится на удалении от потребителя, то необходимо просчитать, какой напор должен обеспечивать насос, чтобы давление воды в потребителе было нормальным. Для расчета необходимо сложить глубину установки насоса, расстояние от земли до зеркала, добавить длину трубопровода и накинуть еще 20 % потерь. Минимальный напор, который обеспечивают вибрационные насосы – 40 м, чаще всего используют те модели, которые подают воду на 60 м, более мощные модели встречаются реже – до 80 м.

Глубина погружения у всех вибрационных насосов одинакова – 7 м.

Внешний диаметр может быть от 76 мм до 106 мм. Если планируется использовать агрегат в скважине, его диаметр должен быть чуть меньше диаметра обсадной трубы.

Расположение водозабора в насосе – сверху или снизу – очень важно. Если водозабор находится сверху насоса, то он не будет засасывать песок со дна источника. Располагать такой насос необходимо на 30 см выше дна.

Если водозабор находится снизу, то засасывания песка и других мелких частиц не избежать. Такие модели можно использовать для прокачки скважины, для откачки грязной воды из колодца, подвала или траншеи. Располагать агрегат необходимо на 100 см выше дна.

Важно! Вибрационные насосы с нижним водозабором могут перегреваться, если насос останется без воды. Поэтому многие не рекомендуют их использовать. На самом деле важно покупать насос с термозащитой, не зависимо от того, где находится водозабор.

Термозащита – защита от перегрева в случае аварийной ситуации, например, если заклинит поршень или произойдет скачок напряжения. Также опасен «сухой ход» насоса. Во всех случая катушки сердечника перегреваются, и может произойти повреждение как при коротком замыкании. В моделях вибрационных насосов с верхним забором воды термозащита устроена примитивно, ею служит то, что корпус агрегата находится под водой, которая всегда его охлаждает, но только в том случае, если насос погружен полностью в воду.  В вибрационных насосах «Малыш» московского завода с нижним забором воды несколько более совершенный механизм термозащиты, как только обмотка сердечника перегревается, насос отключается и включается снова только после того, как остынет.

Слабые места погружных вибрационных насосов

Несмотря на простую конструкцию и принцип работы, а также неприхотливость в обслуживании, все же у вибрационного насоса есть слабые места, о которых стоит знать.

• Не любят холостой/сухой ход. Если модель насоса не оснащена термозащитой, то даже 5 – 30 секунд работы вхолостую достаточно, что обмотка перегрелась и  повредилась. И это при погружении насоса в воду, если же насос не опустить в воду и включить, то повреждения могут быть в несколько раз больше.
• Резьбовые соединения раскручиваются. Под действием вибрации резьба крепления поршня и обратных клапанов раскручивается. Не лишним будет сразу после покупки вибрационного насоса заменить все стандартные гайки на самоконтрящиеся.
• Коррозия болтов корпуса. Как показывает демонстрирующее насос вибрационный погружной фото, его корпус выполнен из алюминия, но вот болты крепления корпуса почему-то стальные, ржавеющие. Даже покрытие цинком не способно защитить их от влияния воды. После покупки их необходимо заменить болтами из цветных металлов.

• Резиновые детали насоса быстро изнашиваются под воздействием песка и мелких частиц. В результате производительность и эффективность насоса падают. Бороться с такой бедой можно тем, что закрепить металлическую сетку на всасывающем отверстии насоса.
• Довольно часто даже в новых насосах обратный клапан закреплен недостаточно или наоборот – слишком сильно. Поэтому необходимо отрегулировать крепление. Для этого опустив насос в воду, необходимо проверить, как он открывается и по необходимости подтянуть гайки или заодно – заменить на самоконтрящиеся.
• Чувствительность к перепадам напряжения. Падение напряжения всего на 10 % снижают производительность насоса в 2 раза. Например, если насос может подавать воду на 40 м в высоту, то при напряжении 200 В, он сможет поднять только на 20 м. Повышение же напряжения увеличивает напор, но одновременно с этим нагрузка на механические узлы и детали насоса также возрастает. Например, появляется биение штока, в результате чего износ резинового поршня/диафрагмы и штока возрастает. Поэтому использовать вибрационный насос необходимо обязательно со стабилизатором напряжения.

Какой вибрационный насос лучше

На рынке можно встретить модели вибрационных насосов российских, украинских, белорусских и китайских производителей. Все они довольно качественны, хоть и имеют ряд отличий. А вот зарубежные модели из Италии и Германии встретить сложно, их практически не завозят. Причина проста – рынок насыщен отечественным товаром, который в достаточной мере удовлетворяет потребности покупателей.

На насос вибрационный погружной стоимость стабильна и диапазон цен невелик от 30 до 50 у.е. и практически не зависит от производителя.

Вибрационный насос «Малыш» — самый востребованный на территории СНГ. Он снискал себе завидную славу и репутацию надежного агрегата. Производят насосы с названием «Малыш» разные заводы, среди которых «АЭК Динамо» (Москва) и «Электродвигатель» (Бавлены). Характеристики этих насосов необходимо обязательно уточнять, так как можно встретить вибрационный насос «Малыш» с верхним водозабором, а можно и с нижним. А вот такой важной деталью, как термозащита, оснащены все модели «Малышей», что и послужило гарантией их надежности и долговечности.

Вибрационный насос «Ручеек» популярен не меньше «Малыша». Данные модели выполнены с верхним забором воды и обладают напором в 60 м. Производят их несколько разных заводов: продукт ОАО «Ливгидромаш» (Россия) носит название «Ручеек», а вот продукт ОАО «Техноприбор» (Белоруссия) называется «Ручеек 1». И как показывают испытания, характеристики у них разные. Например, «Ручеек» российский поднимает воду на 50 м объемом 598 л/час, а белорусский «Ручеек 1» всего на 30 м и 300 л/час.

Вибрационный насос «Водолей» украинского производства несколько подороже своих собратьев (50 у.е.). Модельный ряд агрегатов данного производителя достаточно широк и многообразен, поэтому можно подобрать насос под любые нужды: с напором 90 – 100 м, производительностью 1500 л/час, с двумя обратными клапанами. Абсолютно все модели украинских «Водолеев» оснащены термозащитой. Обратите внимание, что российский продукт с аналогичным названием значительно уступает по характеристикам и возможностям украинскому.

Выбирая погружной вибрационный насос, помимо основных характеристик следует обратить внимание на мелкие конструктивные мелочи, облегчающие его эксплуатацию. Например, длинный кабель в прочной резиновой обмотке/изоляции позволит использовать насос при любой температуре. Длина электрокабеля должна быть такой, чтоб без проблем довести вилку до розетки. Также немаловажными будут удобные резьбовые соединения и наличие универсального переходника, что позволяет подсоединить стандартную водопроводную трубу на 25 мм или 19 мм.

Насос вибрационный погружной – видео-инструкция по ремонту

Source: strport.ru

характеристика, особенности эксплуатации, инструкция по ремонту

Подробное описание насоса малыш | parnik-teplitsa.ru

Фото внутреннего устройства конструкции

Все те, кто имеет во владении дачу или частный дом, понимают, насколько важны водяные насосы. Многие своими руками делали водоснабжение и сталкивались с выбором насоса.

Вибрационные насосы Малыш широко известны среди потребителей, так как они считаются довольно удобными для использования в частном секторе.

Содержание статьи

Где используется

Электронасос «Малыш» получил такое название благодаря своему небольшому весу и компактным размерам. Насос работает от обычной розетки и может обеспечить вполне нормальный напор воды на дачном участке.

При помощи этого малютки можно:

• Откачивать воду.
• Поддерживать водоснабжение в жилых и нежилых объектах.
• Проводить воду к огороду для организации системы полива в теплице.
• Подключать автоматические поливалки.

Помните! Этим насосом можно откачивать только относительно чистую воду. Если же в жидкости очень много грязи, то она может вызвать износ деталей, что приведет к поломке и неплановому ремонту.

Электромагнитный бытовой насос «Малыш», который выпускается на территории России, благодаря несложному монтажу, небольшим габаритам, доступной цене и хорошей надежности стал очень популярным и востребованным.

Технические характеристики и модели

Перед тем, как приобрести оборудование, рекомендуется ознакомиться с технической частью

Устройство вибрационного насоса Малыш:

Мощность насоса «Малыш» позволяет доставать воду как из скважин, так и из колодцев и рек.

Модели Малыша

Наиболее популярные виды конструкций

Мы уже рассмотрели стандартные характеристики базовой модели (см. Насос Малыш: технические характеристики и принцип работы), но описание насоса Малыш не будет полным без упоминания о разных его моделях.

Ведь некоторые из них отличаются своими характеристиками и предназначением. Расходно-напорные характеристики у всех моделей идентичны.

Чем разнятся модели насоса:

Примечание. Насос «Малыш-Э» самый мощный из всех представленных моделей в этом ряду.

Особенности использования

Особенности в использовании агрегата

Рассмотрим условия эксплуатации этих насосов на примере модели «Малыш-М»:

• Если насос проработал два часа, то его нужно выключить и дать ему «отдохнуть» хотя бы 20 минут. Это необходимо для остывания мотора. Вообще, такое оборудование не должно работать более двенадцати часов в день.
• Поскольку у этой модели верхний забор воды, то его нужно устанавливать над ее поверхностью не ниже чем на 30 сантиметров. Кроме того, нужно провести его установку так, чтобы он никоим образом не прикасался к стенкам колодца.
• Проконтролируйте, чтобы глубина подвески была не менее, чем десять метров. В противном случае ее стоит увеличить за счет провода или мягкой резиновой вкладки таким образом, чтобы она выдержала вес.

Примечание. Запомните, что вибрация – это нормальный процесс при работе этого оборудования, поэтому вы должны сделать все, чтобы ее максимально амортизировать.

• Если вы хотите поместить глубинный насос Малышок прямо в скважину, то необходимо натянуть на него защитное кольцо, которое, как правило, всегда в комплекте. Это делается для защиты корпуса от деформаций.
• Между насосом и трубопроводом должен находиться именно гибкий шланг длиной не менее чем два метра, это обережет оборудование от смещения при температурных перепадах.
• Чтобы насос не пострадал при попадании в него грязной и мутной воды, оснастите его фильтром.

Если вы хотите, чтобы этот насос работал как часы и не давал сбоев, то необходимо хотя бы раз в пять дней проводить его осмотр.

Насос Малыш аналоги

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Но, Малыш от них выгодно отличается небольшими габаритными размерами и весом. Его можно легко переносить и устанавливать. Кроме того, он работает от обычной розетки, что еще больше упрощает его эксплуатацию.

Примечание. Какого бы типа насос вы не выбрали: «Малыш», «Ручеек», «Струмок», «Ливень», помните, что все они предназначены для одного и того же – обеспечивать водоснабжение в небольших масштабах.

Если спросить у покупателей, каким насосам они отдают предпочтение, то можно услышать следующие названия:

«Малыш», «Струмок», «Родничок» и другие аналоги прошли независимые испытания в аварийном и обычном режимах. При сухом запуске и работе не сгорели двигатели у «Малыша» Московского производства, обеих видов «Ручейков» и у «Струмка».

Нужен ли стабилизатор

Стабилизатор для насоса Малыш может и не идти в базовом комплекте, но все-таки его стоит приобрести

Ведь чем меньше перепадов напряжения будет выдерживать насос, которые часто бывают при грозах в частном секторе, тем дольше он сможет прослужить:

• Насосы, особенно те, которые работают от обычной розетки, очень чувствительны к перепадам напряжения, и Малыш далеко не исключение.
• Бывают также случаи, когда напряжение в электрической сети по тем или иным причинам падает.
• Как показали лабораторные исследования, при немного меньшем напряжении чем 190 В, насос не сможет накачать воду.

Совет. Чтобы не остаться без воды, вам нужно позаботиться о покупке стабилизатора с трехкратным превышением. Вот тогда ваш насос будет работать без перебоев и вы не останетесь без воды.

Вообще, все стабилизаторы подразделяют на три вида:

• Релейные.
• Электромеханические.
• Тиристорные.

Принцип действия и азы ремонта

Насосы вибрационные малыш верхний забор работают на основе свойств электро-магнитных колебаний

Конструкция насоса Малыш включает в себя клапан-поплавок, который приводит в движение мембрану, что засасывает воду:

• Инструкция к этому прибору для перекачки воды гласит о том, что в него встроена автоматическая система, которая охраняет от перегревания обычным отключением.
• Лучше всего покупать для себя насос именно с верхним забором воды, потому что в этом случае двигатель находится снизу и охлаждается от близости холодной воды.

Кроме того, если всасывающее отверстие находится именно сверху, тогда

характеристики, инструкция, ремонт + отзывы » SanDizain.ru

Для того чтобы обеспечить водой дом, приусадебное хозяйство, огородный участок и т.д., зачастую используются водяные насосы, поскольку это удобно, практично и не очень затратно. Погружной насос Малыш относится к числу наиболее востребованных в сельском хозяйстве небольших масштабов благодаря своей компактности и возможности работы от домашней электросети. При этом результат более чем хорош: при небольшой мощности насос выдает хороший напор воды. Сегодня речь пойдет об особенностях данного устройства, его характеристиках и разновидностях. Будет также представлена подробная инструкция по установке насоса и его ремонту в домашних условиях (по отзывам потребителей).

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

• обеспечение водой различных объектов;
• обеспечение водой загородных участков;
• создание системы полива;
• откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Внимание! Производитель погружных насосов серии Малыш не рекомендует использовать устройство для откачки сильно загрязненной воды: конструкции подобного типа не способны функционировать в таких условиях. А это, в свою очередь, будет чревато быстрым износом комплектующих деталей и, соответственно, снижением срока эксплуатации устройства.

Основные разновидности насоса Малыш

Водяные насосы Малыш обладают определенными конструктивными особенностями, исходя из которых, их можно условно разделить на две основные разновидности: устройство с верхним или же нижним забором воды.

В первом случае насос располагается непосредственно в нижней части конструкции, а во втором – в верхней. Пользователи отмечают, что в реальных условиях лучше со своими задачами справляется устройство с верхним забором воды, поскольку благодаря расположению насоса тот быстрее остывает и не всасывает различные отложения (ил, песок и пр.) со дна скважины/водоема.

Разновидности погружного насоса Малыш

Устройство же с всасывающим отверстием, размещенным в нижней части конструкции, более уязвимо, поскольку требует постоянного контроля (при отсутствии автоматики): достаточно непродолжительной работы вхолостую для сильного перегрева насоса.

Серия представлена четырьмя моделями:

• Базовая (классическая) модель чаще всего используется для забора воды из неглубоких и достаточно узких источников воды (колодца, водной скважины с диаметром обсадной трубы около 1 м). Особенностью устройства является возможность горизонтальной подачи воды, благодаря которой модель вполне можно использовать для полива садово-огородного участка. Устройство обладает мощностью около 245 Вт. Насос способен бесперебойно функционировать около 2 часов, прокачивая наверх воду, температура которой при этом не должна превышать 35 градусов, а количество содержащихся в ней нерастворимых примесей – не более 0,01%. Тип конструкции – насос с нижним забором воды.

Внимание! В данной модели отсутствует автоматическая система контроля за перегревом устройства.

• Модель Малыш-М. Данное устройство абсолютно идентично предыдущему по своим техническим характеристикам, разница лишь в системе подачи воды: в данном случае устройство осуществляет верхнюю подачу воды.
• Модель Малыш-З. Одна из самых популярных моделей для использования в небольших по диаметру скважинах ввиду некоторых отличительных особенностей. Например, насос очень компактен по своим габаритам, имеет небольшой вес, но при этом способен выдать около 0,5 куб. м воды в час при напоре в 20 м.
• Модель Малыш-К. В конструкцию встроена автоматическая термозащита. В остальном же модель абсолютно не отличается от базовой.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Совет. При монтаже конструкции обязательно обратите внимание – не касается ли она своим корпусом стенок обсадной трубы. Если это так (что недопустимо, поскольку чревато существенным повреждением корпуса), наденьте на корпус насоса специальное резиновое кольцо, которое погасит вибрации.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса

• Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
• Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
• Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
• Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

Как разобрать погружной насос: видео

МАЛЫШ (ранее Ручеёк) — Гидромашина

Характеристики насосов Малыш (ранее Ручеек):

Условное обозначение

Например БВ 0,12–40 «Малыш — М» (п) I кл. ГОСТ 26287-84, где:

• БВ — бытовой вибрационный,
• 0,12 — объемная номинальная подача, л/с
• 40 — напор при номинальной подаче, м,
• МАЛЫШ (МАЛЫШ-М, МАЛЫШ-3) — торговое наименование
• (п) — обозначение корпуса насоса: (п) — пластмассовое исполнение корпуса, без обозначения — алюминиевое
• I кл. — класс защиты от поражения электрическим током, I — 1 класс защиты от поражения электрическим током, без обозначения — II класс защиты от поражения электрическим током.

Назначение

Бытовой вибрационный насос — применяется для полива приусадебных участков, садов, огородов и индивидуального водоснабжения, для перекачивания пресной воды из любого водоема с температурой не более 35°С, а также для откачивания воды из затопленных помещений.

Электронасосы «Малыш» и «Малыш-М» предназначены для подъема воды из колодцев и скважин с диаметром более 100мм с глубины до 40 метров, а электронасос «Малыш-3» из колодцев и скважин с диаметром более 80мм с глубины до 20 метров.

Вода не должна содержать агрессивных примесей. Массовая доля механических примесей не более 0,01%.

Насос, кроме этого, способен перекачивать воду на большие расстояния горизонтально (свыше 100м), т.е. подавать воду из водоемов, расположенных на значительном расстоянии от мест использования воды.

Максимальная рабочая глубина погружения насоса — 3 м.

Допускается увеличение глубины погружения, например при малодебитной скважине.

Степень защиты IPX8. Класс защиты от поражения электрическим током — I или II (необходимо указывать при заказе).

Конструкция

Насос состоит из электропривода, вибратора и корпуса насоса, соединенных по разъему четырьмя винтами.

Насос выпускается в исполнении:

• с нижним забором воды под торговым наименованием «Малыш», «Малыш» (п). Имеется исполнение с термозащитой. Насосы с термозащитой маркируются буквой «К» рядом с вводом шнура питания.
• с верхним забором воды под торговым наименованием «Малыш-М», «Малыш-М» (п), «Малыш-3».

Буква (п) в обозначении определяет материал проточной части- пластмасса.

Вибратор состоит из амортизатора, муфты, диафрагмы, упора и штока, на одном конце которого напрессован якорь, на другом конце закреплен поршень.

Амортизатор и диафрагма, установленные на некотором расстоянии друг от друга, придают направление штоку, а также обеспечивают герметичность насоса и исключают доступ воды в полость электропривода.
Корпус насоса представляет собой колпак, в верхней части которого отформован стакан с отверстиями для входа воды и патрубок для выхода воды из насоса.

Клапан, прикрывающий входные отверстия, обеспечивает свободный вход и выход воды из насоса при отсутствии давления.
Принцип работы насоса основан на использовании переменной силы тока, превращенной посредством упругого амортизатора в механические колебания якоря и поршня. Поршень, вибрируя, создает гидравлический удар в стакане. Одновременно клапан закрывает входные отверстия, и вода вытесняется в напорный патрубок.

Насос I класса защиты от поражения электрическим током комплектуется трехжильным шнуром питания с заземляющей жилой. Насос II класса защиты от поражения электрическим током имеет усиленную изоляцию и комплектуется двухжильным шнуром питания .

Применение

• для водоснабжения загородных домов и коттеджей питьевой водой из скважин,
• для полива и орошения сельскохозяйственных насаждений на дачных участках и частных хозяйствах с использованием воды из артезианских скважин и естественных водоёмов
• для осушения подвальных помещений, цокольных этажей частных домой от грунтовых вод.

Особенности/преимущества

• Медная обмотка с увеличенным количеством витков позволяет насосам работать в продолжительном режиме без перегрева.
• Высокая производительность- до 1,8 м3/ч при работе без напора расширяет область применения насосов, позволяя использовать их при откачке затапливаемых помещений и поливе.

Смотри также

Ремонт насоса малыш своими руками: инструкция

Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

В среде дачников и владельцев частных домов огромной популярностью пользуются насосные погружные устройства, работающие на вибрационном принципе. Одной из самых распространенных моделей является насос «Малыш». Такие устройства отличаются невысокой стоимостью, но, тем не менее, показывают довольно высокие характеристики, прокачивая воду на значительные дистанции.

Ремонт насоса «Малыш» своими руками

Однако, как любое сложное техническое оборудование такие насосы требуют регулярного обслуживания. В ряде случаев у владельцев насоса «Малыш» может возникнуть вопрос, как сделать насос своими руками, если не срабатывает реле давления насосной станции?При наличии минимальных технологических навыков, большинство ремонтных операций можно сделать в бытовых условиях.

Как устроен бытовой погружной насос «Малыш»?

Содержание статьи

Размещение погружного насосного оборудования

Вибрационные насосы, работающие в погруженном состоянии, обычно работают по инерционному принципу. Это означает, что узлы устройств придают массе жидкости колебательные движения, которые передаются на значительное расстояние.

Возможно, Вас заинтересует информация о том, как провести ремонт насоса водолей своими руками видео

Для того чтобы придать жидкости колебательное движение, в насосном устройстве имеется вибратор, который приводится в движение при помощи электромагнитного оборудования. Все узлы насоса размещаются в корпусе.

Электромагнитное оборудование насоса «Малыш» представляет собой сердечник в виде буквы «П» и катушек с медной проводной обмоткой. Две катушки и сердечник размещаются в корпусе, где фиксируются пластиковой смолой – компаундом. Помимо фиксации устройства, компаунд отводит от катушек с обмотками излишнее тепло и изолирует их от металла корпуса. В состав компаунда, помимо смолы, входит и песок с кварцевым составом, обеспечивающий высокую теплопроводность.

Вибратор представляет собой якорь, перемещающийся под действием электромагнитных сил, с прикрепленным к нему штоком. Для того чтобы вибратор возвращался в исходное состояние, к нему прикрепляется пружина из вулканизированной резины.

Составные части погружного вибрационного насосного устройства

Все основные узлы погружного вибрационного насосного устройства «Малыш» размещаются в металлическом корпусе. В верхней части корпуса расположен клапан, изготовленный из резиновой отливки. Именно резиновый клапан является узлом насоса, наиболее часто выходящим из строя.

Возможно, Вас заинтересует информация-застрял насос

Как работает вибрационное насосное устройство

Чтобы понять, как самостоятельно ремонтировать и обслуживать погружные вибрационные насосные устройства, необходимо разобраться в принципе их работы.

При подключении оборудования к электрической сети якорь под воздействием электромагнитных сил приближается к магниту. Через некоторое время электромагнитная сила притяжения исчезает, а пружина амортизатора, изготовленная из очень упругой резины, возвращает якорь в исходное положение. Такие колебания происходят 50 раз в секунду. Размещенный совместно с якорем поршень, с такой же частотой меняет свое положение.

Между крайними положениями поршневого элемента образуется «гидравлическая камера», в которую поступает двухкомпонентная смесь (вода и растворенный в ней воздух). Данная смесь, в отличие от чистой жидкости, обладает определенной упругостью. Новые порции смеси поступают через входной клапан и выталкиваются через выпускной патрубок, создавая движение воды в трубе или шланге.

Составные части вибрационных погружных насосных устройств

Погружные насосные устройства «Малыш»

Данное оборудование выпускается Бавленским заводом «Электродвигатель». Оборудование представлено несколькими моделями.

1. Модели «Малыш» и «Малыш-К». Характеризуются всасывающими патрубками в нижней части корпуса. Модель с литерой «К» оснащена дополнительно термореле. Стоит отметить, что нижнее расположение патрубков делает насос чувствительным к загрязненной воде. «Сухой ход» такого оборудования может вывести его из строя, так что дополнительная защита в виде термореле позволяет избежать неприятностей.
2. Модель «Малыш-М» имеет всасывающий патрубок в верхней части. Если глубина вашего водоема невелика, то такое устройство можно расположить горизонтально.
3. Модель «Малыш-3» обладает компактным сечением, позволяющим располагать устройства в трубах с диаметром 8 сантиметров (3 дюйма).

Насос «Малыш» в стандартной комплектации

Для размещения насосных устройств в колодцах и скважинах, они комплектуются тросом из капрона. Синтетический трос позволяет избежать удара пользователя током при нарушении герметичности металлической оболочки устройства.

При подключении насоса минимальная величина внутреннего сечения шланга или трубопровода не должна быть менее 19 мм. При несоблюдении этих требований, устройство может перегреться и выйти из строя.

Геометрические размеры насоса «Малыш»

Цены на насос Малыш

насос Малыш

Как своими руками починить насосное устройство «Малыш»

Видео — Ремонт насоса «Малыш»

Как разобрать и собрать вибрационное насосное устройство «Малыш»?

1. Перед началом разборки оборудования сделайте насечки на корпусе, отметив взаимное положение частей насоса.
2. Винты, соединяющие части корпуса насоса, снимаются последовательно. Каждый винт по очереди ослабляется на несколько оборотов. Для облегчения демонтажа части корпуса в районе уступов под фиксирующие винты можно временно сжать тисками. Чтобы упростить последующие работы по регламентному обслуживанию, замените обычные винты на аналогичные (под внутренний шестигранный ключ) или на болты с перпендикулярными прорезями на головках.
3. Установите поршневой диск строго параллельно его седлу, соблюдая соосность этих узлов. Контролируется параллельность постоянным измерением штангенциркулем дистанции от края поршня до прокладки. Отсутствие параллельности может вызвать гровер на гайке. Чтоб отрегулировать правильное положение гровера, под него можно подмотать кусок тонкой фольги. Причиной нарушения параллельности может быть изгиб штока. Исправить его наклон можно разворотом прокладки.
4. При сборке насосного устройства «Малыш» обратите внимание на то, чтобы отверстия в резиновой прокладке, расположенные по центру и в верхней части корпуса устройства, совпадали. Можно легко перепутать их взаимное положение, так как эти узлы устройства являются симметричными.
5. Проверить исправность работы насоса можно при опускании его в ведро с водой. При отсутствии шланга он выдает из выходного патрубка струю жидкости высотой до 30 сантиметров.

Заливаем новый компаунд

Одной из наиболее частых поломок насосов модели «Малыш» является отслоение эпоксидного компаунда от корпуса устройства. Это происходит вследствие неравномерности расширения алюминиевого корпуса и пластика компаунда при нагревании.

1. Поднимите насос из скважины или колодца, обесточьте его.
2. Разберите устройство. Как правило, его составные части крепятся на болтах.
3. Маленьким молоточком простучите корпус и установите места отслоения компаунда – на этих участках звук будет звонкий.
4. Извлеките узел с компаундом из корпуса.
5. Нанесите болгаркой на внутреннюю поверхность алюминиевого корпуса насечки в виде сетки. Аналогичные насечки нанесите на узле с компаундом. Глубина канавок должна быть не более 2 миллиметров.
6. Нанесите на внутреннюю поверхность корпуса и узел с компаундом герметик. Лучше использовать вещество для соединения стеклянных поверхностей.
7. Поместите узел с компаундом внутри корпуса, приложив усилие около 300 килограмм.
8. После застывания герметика насос собирается в обратном порядке.

Мембрана на втулочном узле

Проверка правильного положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
6. Выключаем оборудование и сливаем из насосного устройства воду.
7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Схема настройки погружного насосного вибрационного устройства «Малыш»

Насос в разобранном виде

Полезный совет: если насосное устройство не продувается в прямом направлении, то исправить этот недостаток можно понижением рабочего напряжения оборудования до 170-200 вольт. Понизить напряжение можно при помощи трансформатора.

Насос «Малыш» работает, но не перекачивает воду

1. Ослабление контргайки в регулировочном винте, расположенном в месте забора воды. Покрутите винт, изменяя эффективность работы насоса.
2. Повреждение качающей манжеты из резины. Увидеть эту неисправность можно только после разборки устройства. Внешне этот узел выглядит как пара блюдец, расположенных донцами друг к другу. Их диаметр около 4 сантиметров. Стоят такие манжеты копейки и продаются в специализированных магазинах.
3. Поломка качающего штока. Это довольно серьезная неисправность. Он запрессован в соседний узел и поменять его без специализированного оборудования крайне затруднительно. Отремонтировать такую поломку можно, имея в своем распоряжении второй неисправный насос – донор.

Чтобы более подробно ознакомиться с процедурой разборки, ремонта и настройки погружных вибрационных устройств модели «Малыш», вы можете посмотреть обучающий видеоурок.

Видео — Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

Составные части погружного вибрационного насосного устройства

Составные части вибрационных погружных насосных устройств

Ремонт насоса «Малыш» своими руками

Размещение погружного насосного оборудования

Насос «Малыш» в стандартной комплектации

Геометрические размеры насоса «Малыш»

Мембрана на втулочном узле

Насос в разобранном виде

функции и особенности эксплуатации :: SYL.ru

Бытовые электронасосы применяются для организации водоснабжения в условиях отсутствия центрального водопровода, но при наличии электропитания. Одним из наиболее популярных в нашей стране является погружной насос «Малыш». Его можно использовать на дачах и приусадебных участках, он часто применяется в фермерских хозяйствах. Благодаря маленьким габаритным размерам, простоте в эксплуатации, хорошей производительности и низкой стоимости насос «Малыш» на протяжении многих лет пользуется неизменным спросом. Для тех, кто еще не знаком с этим маленьким «тружеником», сделаем короткое описание его возможностей и особенностей эксплуатации.

Насос «Малыш»: характеристики

Несмотря на свой небольшой размер и в целом невысокую мощность, аппарат «Малыш» способен подавать (по горизонту) 432 литра воды в минуту. С увеличением высоты подачи воды его производительность, разумеется, падает. Предел высоты, на которую насос «Малыш» может осуществлять подачу воды, составляет сорок метров. Забор воды может производиться как из скважин (с диаметром более 80 миллиметров), так и из открытых водных резервуаров (бассейнов, водоемов, колодцев). Насосы комплектуются электрическим кабелем длиной от десяти до сорока метров. Водяная заборная труба должна иметь диаметр не меньше 80 миллиметров. Питание производится от обычной розетки в 220 Вольт, а общая мощность насоса составляет 250 Вт. Различные модификации насоса предусматривают как верхний, так и нижний забор воды. Большим преимуществом насоса «Малыш» является его немедленная (после покупки) готовность к работе. Никакого монтажа насос не требует, достаточно просто опустить его корпус в воду.

Особенности эксплуатации

Как уже говорилось, насос «Малыш» выпускается в различных вариациях: с верхним или нижним отверстием для забора воды. Если условия позволяют, то предпочтительней выбирать корпус с верхним забором, так как в этом случае двигатель будет располагаться под водой и, соответственно, хорошо охлаждаться. К тому же верхний забор уменьшает риск засасывания ила и мусора со дна резервуара. Более того, если уровень воды опустится ниже всасывающего отверстия, то такой насос сможет длительное время продолжать работать без катастрофических последствий для себя. Устройство же с нижним забором, напротив, почти гарантированно перегреется и выйдет из строя. В целом, единственной деталью, которая может выйти из строя, является электрический двигатель насоса. И самой частой причиной его поломки оказывается как раз перегрев.

В заключение

При грамотной (в соответствии с требованиями производителя) эксплуатации насос «Малыш» может служить довольно длительное время, не беспокоя аккуратного владельца поломками. Большой срок нахождения на рынке, неослабевающий спрос и положительные отзывы потребителей говорят сами за себя. Если покупатель впервые сталкивается с подобным аппаратом, то лучше, конечно, обратится к специалистам, которые помогут выбрать нужную модель и правильно установить насос.
