Как сделать уличный мангал из кирпича своими руками

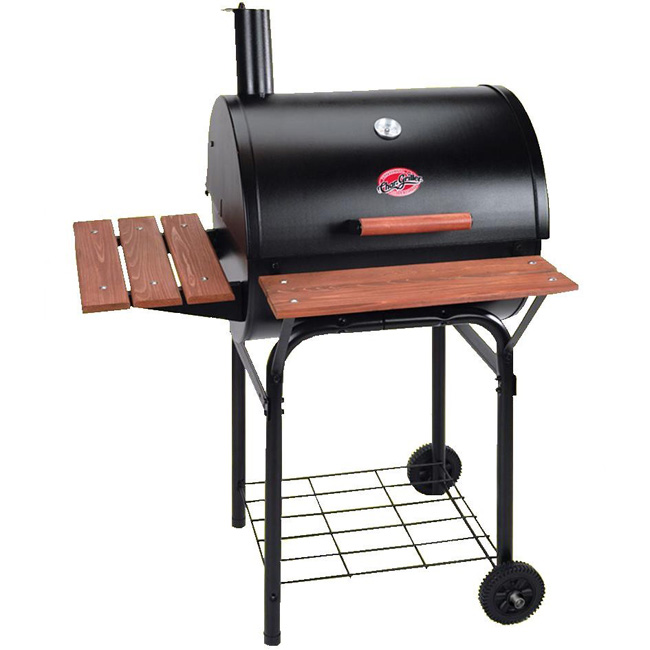

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

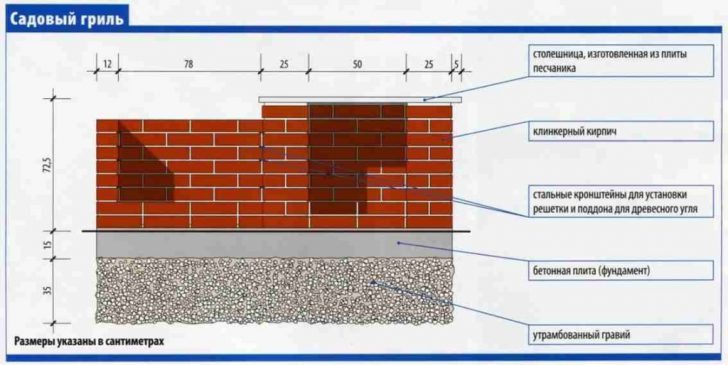

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

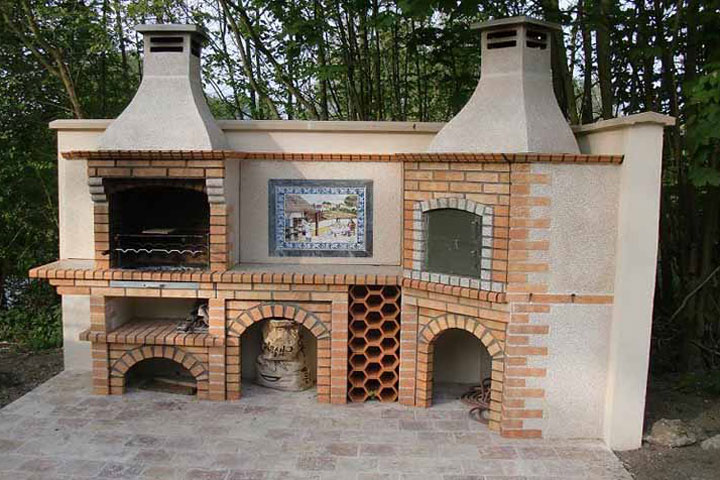

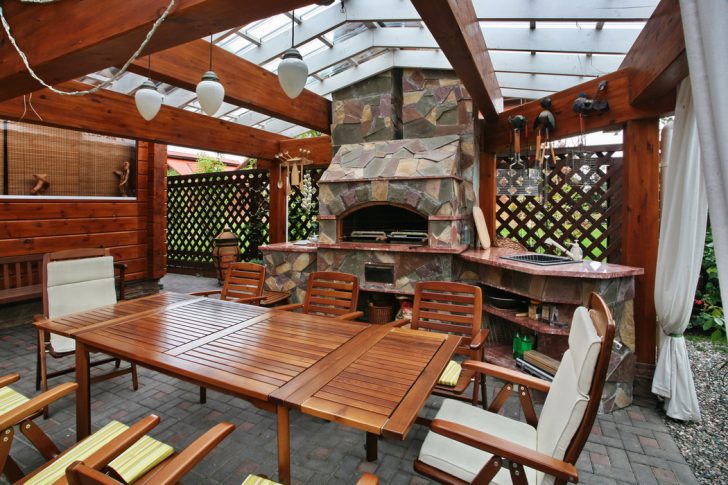

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

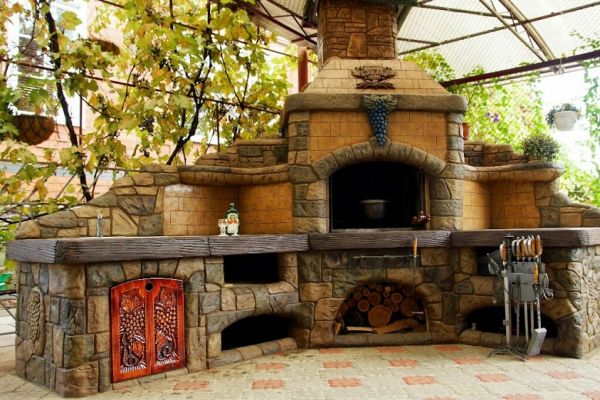

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт.;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

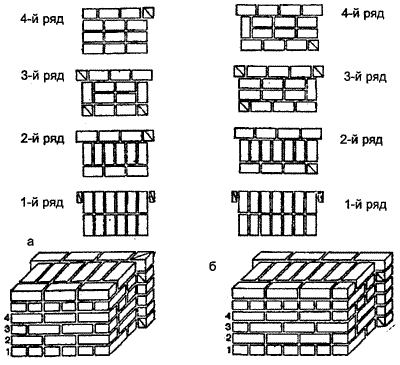

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

чертежи и фото для дачи

Отличным вариантом для людей, которые задумали обустроить территорию отдыха на своем садовом участке является – стационарный мангал из кирпича своими руками. Чертежи и фото, чтобы сделать качественно с первого раза, предоставлены в нашем материале.

Сегодня большинство фирм готовы прийти на помощь и быстро возвести мангал для Вас, но сразу же возникает вопрос, что мешает самостоятельно соорудить постройку? Ответ на данный вопрос давно всем известен – отсутствие определенных знаний и навыков. Однако, если Вы желаете без чьей-либо помощи попробовать себя в «маленьком» строительстве, то для начала следует хорошо подготовится.

стационарный мангал

Преимущества и недостатки стационарного мангала из кирпича

Как правило, стационарный кирпичный мангал для дачи – это монолитная конструкция, которая вне конкуренции с обычным переносным металлическим мангалом. Такое строение, как правило, наиболее долговечно и безопасно в эксплуатации.

стационарный мангал

Предлагаем рассмотреть все положительные и отрицательные стороны уличного кирпичного мангала в сравнении со складным вариантом:

ПлюсыМинусы
теплоемкость;в большинстве случаев изготавливается из чугуна или кирпича, поэтому стоимость намного выше, чем у переносного;
при строительстве стационарного строения используются экологически-чистые материалы, это оказывает влияние на качество приготовления пищи.большой размер и вес;
внушительный внешний вид – говорит, как минимум, о солидности владельца.не мобилен;
в некоторых случаях, не возможно выбрать оптимальную зону для расположения.

Обычный мангал из кирпича – конструкция, состоящая из дровника, топливника (чаще это называют жаровней), дымохода и навеса над территорией расположения строения.

Строим стационарный мангал из кирпича своими руками: чертежи и фото, пошаговая инструкция

Мангал – жаровня для приготовления шашлыка на древесных углях или дровах. Любители вкусно поесть и хорошо отдохнуть на природе должны знать, что еда, приготовленная таким способом, сохраняет большое количество витаминов, микроэлементов и многих других полезных веществ.

Стационарный мангал из кирпича своими руками, чертежи и фото которого ниже, построить довольно просто, если изучить инструкции, выбрать необходимые схемы для строительства и подобрать материалы.

стационарный мангал

Подготовительные работы

Начинающие строители задаются вопросами, как построить стационарный мангал из кирпича собственноручно? Попытаемся доступно ответить на поставленный вопрос.

В первоначальный этап работ входят:

  1. Определение оптимального места на вашем участке;
  2. Проект мангала, чертежи и схемы;
  3. Подборка нужных инструментов и материалов.

Определяем место для установки на участке

стационарный мангал

Сначала следует хорошо продумать где будет построен мангал. Воспользуйтесь следующими советами:

  • Площадка, где будет расположена постройка, должна быть ровной, без наклонов;
  • Важно учесть направление ветра, профессиональные строители, обычно, называют это «роза ветров». Это делается для того, чтобы дым не смог помешать соседям и не попадал в зону отдыха, например, беседку;
  • Запомните очень важное правило – мангал нельзя возводить рядом с деревьями и деревянными постройками, т.к. это пожароопасный объект;

Для безопасности рядом с зоной барбекю на даче рекомендуется расположить воду. Например, можно поставить рядом бочку.

Бочка с водой

Проект, чертеж и схема на бумаге

После определения места на участке необходимо приступить к созданию проекта уличного стационарного мангала из кирпича. Грамотно составленный план позволяет точнее определить конкретную конструкцию мангала, уточнить место, которое необходимо, и сделать примерную смету требующихся материалов. Если такими навыками Вы не обладаете, то воспользуйтесь уже готовыми чертежами в интернете и возьмите их за образец при проектировании своего варианта.

При составлении чертежа надо определить все указанные параметры:

  1. Высота – встаньте рядом с мангалом, расположите свои руки так, чтобы их высота до земли не превышала 1-1,2 метра.
  2. Длина – учитывайте, что на 1 шампур помещается 6-7 обычных кусков мяса или курицы, а это примерно 25 сантиметров в длину. Следовательно, обычный стационарный уличный мангал из кирпича сделайте длиной 30 сантиметров, но не больше.
  3. Ширина – для свободного расположения на конструкции 8-11 шампуров с кусками мяса, сделайте ширину мангала 1 метр.
  4. Глубина – 16-18 сантиметров глубины, примерно 1 кирпич.

схема

Инструменты и материалы

Основной залог успеха при возведении стационарного мангала из кирпича – правильно подобранные инструменты и качественные материалы. Составьте перечень нужных вещей, для того чтобы помнить что приобрести. Для работы Вам потребуется следующий инструмент:

И материалы:

Также потребуется предусмотреть вспомогательные детали (крюки, зацепы), фурнитуру для декора. Если Вы желаете выложить строение плиткой, то Вам необходимо приобрести:

плитка для отделки Плитка для отделки жаростойкая краска Жаростойкая краска штукатурка Штукатурка

Стационарный мангал для дачи своими руками – технология строительства

Разобравшись с порядовкой (схемой укладывания кирпичей) и разработав чертежи постройки приступайте к строительству для дачи стационарного мангала из кирпича своими руками. в данном случае технология такая же, как и при строительстве барбекю гриль на колесах. Чертежи и фото, а также порядовки смотрите ниже.

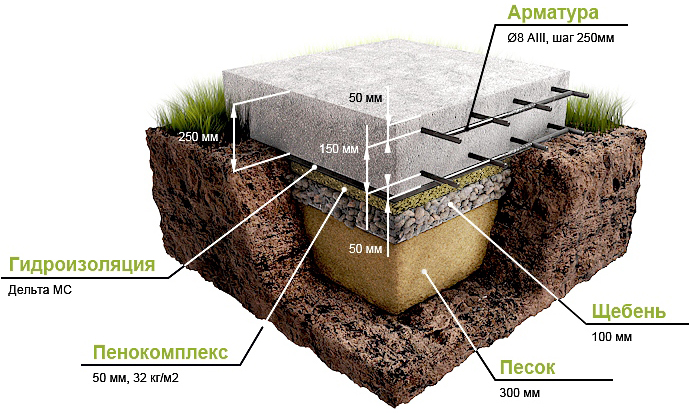

Фундамент

Долговечность любого сооружения всегда зависит от прочности фундамента. Любые ошибки в технологии могут привести к разрушению конструкции. Как сделать надежный фундамент?

  • Первый этап строительных работ – разметка. Разметьте площадку, где вы задумали выкопать котлован, это можно сделать при помощи колышков и веревки.
  • Теперь можно копать котлован. Яма под фундамент должна быть небольшая, глубина – 70 см, размер – 100 см на 170 см).Фундамент
  • Засыпьте основание фундамента песком на 10-15 см.
  • Далее делается опалубка (для не знающих, опалубка – форма, в которую заливают бетон при возведении фундамента), лучше всего ее соорудить из влагостойкой фанеры или дерева.
  • Обязательно сделайте армирование основания. Для этого приобретите арматурные стержни, также подойдет армирующая сетка;
  • Залейте бетонную смесь в опалубку;
  • Сделайте гидроизоляцию фундамента с помощью обычной пленки.

Раствор для кладки

Теперь приступите к приготовлению смеси. Для этого Вам потребуется

  • 1 ведро цементного состава;
  • 0,25 части гашеной извести, также её называют пушонка;
  • 4 части песка;
  • Полученные соединения залейте обильно водой, перемешивайте и доведите массу до состояния плотного теста.Кладка

Кладка

  • После того, как бетонный раствор засохнет, необходимо снять опалубку и можно принимайтесь за первый ряд кладки стационарного мангала из кирпича;
  • Предварительно натяните строительную нить, она поможет ровно сделать кладку;
  • Главное правило – кирпич должен быть смочен водой, это делается для того, чтобы он не лишал раствор для кладки излишней влаги ;

Не оставляйте свободного пространства между уложенными кирпичами,  все промежутки наполните смесью для кладки.

Схема кладкиПорядовка барбекю с казаном из кирпича: кладочные чертежи

Цоколь мангала

Подножие, т.е. цоколь – представляет собой верхнюю часть фундамента, которая возвышается над землей. Цоколь уличного мангала из кирпича может быть совершенно не однотипным, в основном это обусловливается  денежной возможностью и вкусами хозяина постройки.

Мангал из кирпича с печью под казан

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

  • Высота цоколя, а точнее высота от пола до поверхности где будет готовиться пища должна подбирается в соответствии с ростом человека.
  • Постарайтесь изготовить постройку так, чтобы ее уровень был немного выше пояса, для того чтобы комфортно было держать руки.
  • Ширина – не более 40 см.
  • Длина – не должна превышать 1,2 м.

Порядок строительства цоколя

  • Первый ряд кирпича лучше укладывать совсем сухим.
  • Сделав самый первый ряд, начните укладывать дровник.
  • Порядовку делайте с незначительным сдвигом, примерно в пол-кирпича по отношению к каждому последующему ряду.
  • Заднюю стенку сделайте длиной в 7 кирпичей, а боковые в 3-4, но это определяется в зависимости от Ваших чертежей и схемам.
  • Кирпичи нужно расположить в направлении от угла к центру.
  • Запомните, что промежутки надо наполнить в первом ряду раствором для кладки.
  • Через каждые два кирпича в кладке желательно использовать металлическую сетку для надежности конструкции;
  • Для того, чтобы дровник сделать большим, выложите по 6-7 рядов кирпичей. Последующие ряды проверяйте строительным уровнем, т.к. возможно Вы укладываете неровно.
  • В углах кладки используйте проволоку из металла;.

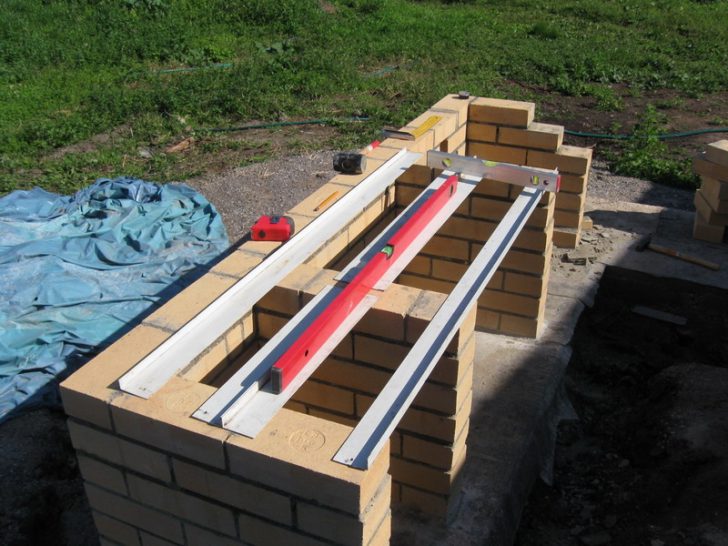

  • Металлическим уголком или бетонным перекрытием оградите последний ряд кладки, на этом месте расположите топливник, то есть центральную часть печи – жаровню.

Жаровня

ЖаровняДля основы под жаровню между стен, расположенных напротив друг друга, положите металлические уголки или арматурные стержни, далее на них необходимо выложить кирпичи, или встроить вовнутрь металлическую подставку. Защитите топку от золы – это важно!

В месте где расположена топка оставьте ненаполненные смесью для кладки боковые пространства. Это поможет воздуху поступать в отсек, что требуется  для продолжительного горения.

Дымосборник

ДымосборникДымосборник важная деталь стационарного мангала из кирпича, он служит для сбора и удаления остатков продуктов сгорания в любых источниках получения тепла.

  • Чтобы сделать дымосборник, выложите 5-6 кирпичей в длину с задней стены и по одному кирпичу по бокам.
  • Стенку, расположенную спереди, укрепите бетонной перегородкой;
  • Для того, чтобы обеспечить защиту от дождя или ветра, сделайте навес.

Декоративная отделка

 Окончательная стадия постройки уличного мангала из кирпича – декоративная отделка. Красота и неповторимость декора зависит от Вашей фантазии. В интернете можно найти множество идей и фото, которое можно взять за образец. На данный момент стало актуальным расписывать мангалы разными орнаментами или росписью.

Стационарный мангал из кирпича своими руками построить не сложно, используя наши чертежи и фото, а также если немного потрудиться и проявить фантазию. Возможно, такой процесс строительства вам понравится и сподвигнет к новым проектам на участке.

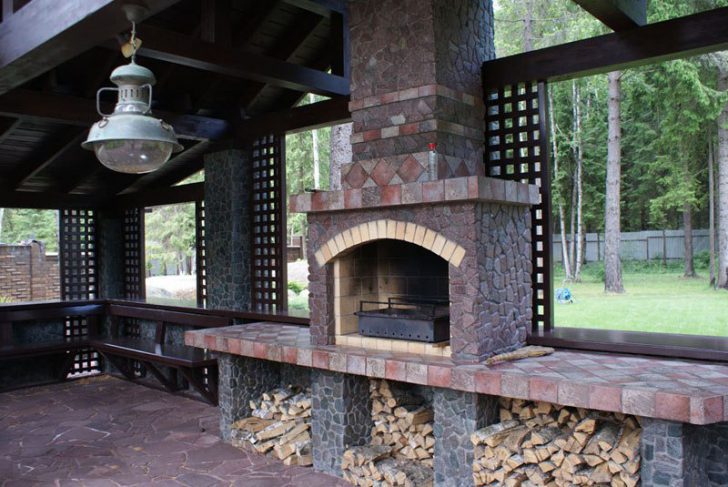

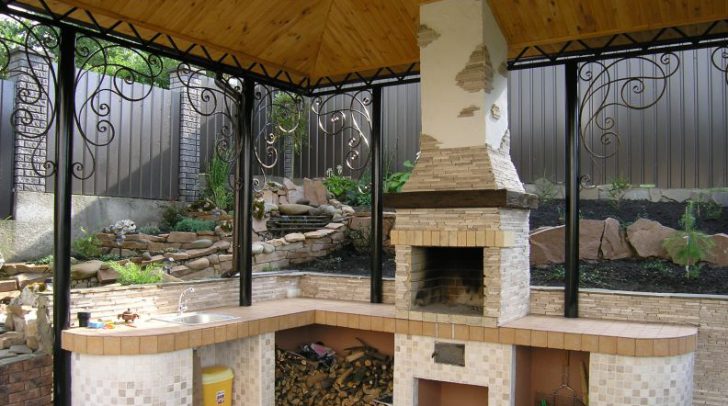

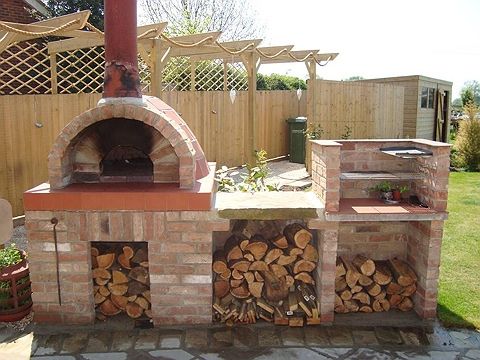

Примеры стационарных мангалов

Как сделать уличный мангал из кирпича своими руками

Мангалы уличные из кирпича

Мангалы уличные из кирпича делают на своих участках многие владельцы. Такая конструкция будет не просто украшением, но и будет иметь практическое значение.

Ведь тогда можно будет принять и большое количество друзей прямо на улице. Сегодня мы расскажем, как сделать уличный мангал из кирпича.

Это не сложная работа и ее вполне можно сделать своими руками. Тогда и цена конструкции будет значительно ниже.

Подобрать нужную конструкцию и составить план поможет видео в этой статье.

Как построить уличный мангал: особенности работы

Уличный кирпичный мангал является важным и нужным сооружением, оно отлично подходит для тех людей, которые желают проводить время на свежем воздухе своего оригинального дачного участка. Так что, если появилось желание самостоятельно построить уличный мангал, то вы обязательно сделаете это, важно всего, лишь соблюсти некоторые рекомендации специалистов.

Применяем для строительства кирпич

Уличный мангал из кирпича своими руками будет наиболее привлекательно смотреться.

Здесь надо будет соблюдать такой порядок выполнения работ:

Фундамент Мангал уличный кирпичный размещается на фундаменте. Он должен стоять довольно жестко.
  • Если конструкция будет легкой, тогда достаточно будет залить просто площадку. Эта плита должна быть не менее десяти см.
  • Если вы будете делать не просто один мангал, а еще и печь, тогда надо будет залит ленточный фундамент. Он выдержит более тяжелый вес.

В обоих вариантах надо будет провести и армирование. Это значительно усилит конструкцию.



Кладка Кирпичный уличный мангал надо будет отразить сначала на бумаге. Это поможет правильно закупить материал. Так же надо будет и взять пригодный для этой работы кирпич. Здесь надо будет для рабочей части взять огнеупорный, а отделку сделать лицевым.
Отделка Мангал из кирпича на улице должен быть на просто практичным, но он должен и смотреться. Для этого и делается облицовка. Выберите нужный вариант посмотрев фото и закупите необходимый материал.

Применяем бутобетон

Некоторые владельцы предпочитают применять для строительства бутобетон. Данный материал будет гораздо дешевле.

  • Если вы решили строить мангал из бутобетона, то знайте, что для фундамента такой конструкции в обязательном порядке потребуется опалубка, которая должна отличаться высоким качеством и надежностью.

Внимание: Она должна быть обшита рубероидом, также ее можно обмазать битумом, ведь таким образом, не будет проблем в будущем.

  • Далее можно укладывать первый слой крупных камней, при этом точно понимая, что вы сможете провести эту работу, в поры между камнями не забывайте засыпать щебень, ведь это важное условие.
  • Поверх камней нужно заливать цементный раствор, который будет правильно изготовлен, слоев нужно несколько, здесь все зависит от размеров будущей конструкции.

Внимание: Выполнять каждый последующий слой нужно только тогда, когда предыдущий слой будет завершен, а значит, вы должны учитывать эти важные рекомендации в любом случае.

  • Когда наступает завершающий слой работы, то здесь нужно просто выровнять его, проверяя горизонтальность, естественно, сделать это с особой легкостью можно с помощью строительного уровня.

Бетонный фундамент

Создавая бетонный фундамент, необходимо обязательно вырыть яму, размеры которой вы должны определить сами, ведь опять же, многое зависит от размеров будущей постройки.

Итак:

  • Как только это будет сделано, дно ямы обязательно нужно засыпать влажным песком небольшого слоя, далее тщательно формируйте опалубку.
  • На дно ямы нужно аккуратным образом разместить арматуру, заливая смесь из бетона, вся работа должна выполняться аккуратным образом.
  • Если вы делаете бетон сами, тогда надо засыпать яму щебнем и после этого пролить ее раствором песка и цемента. Он должен быть достаточно жидким и пролить все поры. Воздуха не должно остаться.
  • Когда фундамент полностью высохнет, нужно сделать необходимую гидроизоляцию, для этого лучше всего применять специальную пленку из полиэтилена.
  • Все чаще для проведения такой работы, люди выбирают именно бетонный фундамент, но при этом вы должны понимать, что все зависит только от вашего решения, так что сами решайте, как стоит поступить вам. Вполне можно сделать и блочный, только его цена будет значительно больше.

Внимание: Размер фундамента должен превышать габариты конструкции как минимум на десять см. Тогда устойчивость мангала будет значительно выше.

Кирпичная кладка мангала

Как только вы станете заниматься кладкой мангала кирпичом, нужно правильно и внимательно изучить необходимые правила работы, ведь процесс работы требует особых знаний и навыков, только тогда все можно будет сделать так, как того требует технология.

Уличные мангалы из кирпича своими руками схема

Важно выбрать именно тот кирпич, который отлично подойдет для проведения такой работы.

Внимание: Многие люди для проведения такой работы выбирают силикатный кирпич, который обладает воздушными полостями, на самом деле, этого нельзя делать, так как он непригоден для проведения этой работы. Но если вы желаете выбрать красный печной кирпич, то знайте, это неплохой вариант.

Первый ряд кладки

Желая построить качественный и долговечный кирпичный мангал, при этом, не прилагая особых усилий, вы должны знать, что первый ряд нужно выложить насухо, ведь это наиболее важное условие.

Внимание: Если вы сделаете это, то таким образом, в будущем не нужно будет подгонять кирпичи по размеру, вы станете использовать уже, только лишь целые блоки и половинки.

Таким образом, работа будет проводиться гораздо быстрее, и никаких трудностей быть не должно, а это не может не радовать.

Внимание: Не забывайте никогда, что кирпич отличается особым свойством поглощать воду, а значит, перед тем, как выполнять работу, стоит его смочить, если не сделать этого, то он вберет воду из кладочного раствора, в результате чего, конструкция не будет прочной.

Итак:

  • Смочить кирпич, вы можете в любой интересуемой вас емкости, также его можно полить из садового шланга, как правило, никаких ограничений здесь нет.
  • Начиная выполнять закладку кирпича, вы должны понимать, что делать это нужно по тем линиям, которые заранее вами были отмечены. Увлажненный кирпич, вам нужно уложить на кладочный раствор так, чтобы заполнились и пазы внутри кирпича, так можно повысить прочность конструкции, так что, учитывайте это обязательно.
Правильная перевязка порядовки
  • Так же надо соблюдать перевязку кладки. Швы порядовки не должны совпадать. Это сильно ослабит конструкцию.
  • После кладки каждого ряда надо проверять правильность размещения. Это делается при помощи строительного уровня.
  • Кладку надо начинать с углов мангала. При их изготовлении надо пользоваться отвесом и проверять вертикальность расположения.

Закладка цоколя

Следует отметить, что поверх первого ряда кирпичей, нужно будет выложить следующие ряды, не забывайте, что каждый ряд начинается от углов, после чего заполняется область перегородок.

Делаем цокольную часть
  • Также не стоит забывать, что каждые несколько рядов лучше проверять строительным уровнем, тогда вы будете уверены в том, что все делаете правильно.
  • В углах специалисты советуют применять армирование металлической проволокой, ведь так можно придать прочности соединения.
  • Цоколь должен быть выше уровня земли. На сколько, вы решите согласно выбранной конструкции.
Начало порядовки

Внимание: никогда для изготовления мангала не применяйте пустотелый кирпич. Он может напитать влаги и его просто порвет. Для этой работы лучше использовать полнотелый.

Закладка жаровни

Чтобы правильно устроить основание жаровни из кирпичей, вы должны для начала правильно разместить металлические уголки, делая это между противоположными стенками.

  • Топка, где разгораются угли, как правило, должна быть изготовлена из толстостенного металла.
  • Жаровня делается только из толстостенного металла. Таким образом, можно серьезно продлить срок службы конструкции, более того ее будет удобно очищать от золы, поэтому учитывайте это. Ее можно приобрести в сетях розничной торговли, либо сделать своими руками.
  • Чтобы создать действительно нормальную тягу, вы должны помнить о доступе воздуха, чтобы так и было нужно оставить несколько щелей, которые будут не заполнены раствором.

Важные элементы мангала и отделка

Вы должны отчетливо понимать, что мангал может быть таким, о котором вы сами мечтаете, например, всегда можно построить капитальную конструкцию, которая будет иметь отсеки для хозяйственного инвентаря, это могут быть специальные поверхности, предназначенные для столешниц и т.д.

  • Чтобы грамотно обустроить мангал, и чтобы конструкция служила долгие годы, лучше всего изготовить в самом начале чертеж, в котором будут учтены все тонкости постройки такой конструкции.
  • Вы сами должны решить, какой вид отделки выбрать для вашего мангала, ведь у каждого человека свои вкусы и фантазии.
  • Пол, как правило, в мангале, изготовленным из кирпича, лучше всего покрывать тротуарной плиткой, также его можно сделать из бута, или иных материалов, здесь также все зависит исключительно от вас.
  • Столешницы можно соорудить, например, из керамогранита, ведь это наиболее распространенный и шикарный материал, идеально подходящий для этого.
  • Не забывайте, что к красному кирпичу идеально подходят различные кованные фигурные элементы, так что в любом случае, вы сможете украсить мангал таким образом, что он будет выглядеть действительно бесподобно и шикарно.

Заключение

Теперь вы точно знаете, что построить мангал на территории своего участка можно без особых проблем, важно соблюсти некоторые рекомендации и тонкости работы, после чего можно будет насладиться качественной и долговечной конструкцией, которая будет служить долгие годы.

Мангал из кирпича своими руками

Загородный дом… Для кого-то это место ассоциативно с садово-огородными работами или чистым воздухом, но у основной массы оно тесно связано с шашлыками. И действительно, ну куда как не на приусадебный участок отправиться веселой шумной компанией, чтобы устроить потрясающий пикник?

Праздник получится особенно хорош, если там будет обустроено специальное место для такого отдыха, потому что жарить мясо, как дикари, на камушках и палочках, в наш век уже не комильфо.

мангал из кирпича своими руками

Место отдыха с мангалом из кирпича

Обустройство зоны релакса дорого стоить не будет, а в том случае, если вы решите возвести мангал из кирпича своими руками, вообще обойдется в копейки. Остается только разобраться, как все правильно сделать.

к оглавлению ↑

Виды мангалов

Специалисты разделяют все мангалы на три категории:

1. Мобильные.

мангал из кирпича своими руками

Компактный складной мангал

2. Переносные.

мангал из кирпича своими руками

Удобный передвижной мангал с колесами

3. Стационарные.

мангал из кирпича своими руками

Стационарный мангал из кирпича

Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

мангал из кирпича своими руками

Складной мангал идеален для путешествий

Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.

мангал из кирпича своими руками

Складные мангалы сделаны из тонкого металла

Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.

мангал из кирпича своими руками

Передвижной мангал можно установить в любом удобном месте

Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

мангал из кирпича своими руками

Мангал передвижного типа

Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

мангал из кирпича своими руками

Мангал из кирпича с дымоходом

Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.

мангал из кирпича своими руками

Мангал из кирпича обладет большей теплоемкостью

На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.

мангал из кирпича своими руками

Электрический мангал

к оглавлению ↑

Мангал из кирпича своими руками: где? из чего?

«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»

Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:

1. Как гриль.

2. Как барбекю.

мангал из кирпича своими руками

Мангал из кирпича можно использовать как гриль

Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.

Где поставить стационарный мангал?

Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.

мангал из кирпича своими руками

Рекомендуется оборудовать мангал вдали от хозяйственных построек

Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

мангал из кирпича своими руками

Мангал под навесом можно использовать в любую погоду

Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

мангал из кирпича своими руками

Мангал из кирпича с зоной отдыха

Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.

мангал из кирпича своими руками

При установке мангала необходимо учитывать направление ветра

Чем работать?

Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.

мангал из кирпича своими руками

Раствор для кладки мангала из кирпича

В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.

мангал из кирпича своими руками

Решетка для обустройства жаровни

Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.

мангал из кирпича своими руками

Схема постройки мангала из кирпича

Нужны будут такие элементы из металла как:

1. Задвижки.

мангал из кирпича своими руками

Задвижка для дымохода мангала

2. Уголки.

мангал из кирпича своими руками

Уголки для сборки мангала

3. Решетки.

мангал из кирпича своими руками

Решетка для стационарного мангала из кирпича

4. Листовое железо.

Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.

мангал из кирпича своими руками

Столешница мангала из натурального камня

Облегчат работу следующие приспособления и инструменты:

1. Уровень.

2. Мастерок.

3. Лопата.

4. Ведра.

5. Дисковая пила.

6. Автоматическая бетономешалка или обычное цинковое корыто.

мангал из кирпича своими руками

Необходимый инструмент для строительства мангала из кирпича своими руками

Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.

мангал из кирпича своими руками

Проект постройки мангала из кирпича

к оглавлению ↑

О фундаменте

Мангал из кирпича, пусть даже строящийся своими руками, – сооружение основательное и должно отличаться повышенной прочностью и устойчивостью. Полагать, что для его установки достаточно будет просто хорошенько утрамбовать площадку и, засыпав щебнем, выложить тротуарной плиткой – наивно. Тяжелой конструкции просто необходим солидный фундамент, тогда ей не будут страшны ни подвижка грунта, которой вполне может грешить территория, ни другие климатические или геодезические проблемы.

мангал из кирпича своими руками

Фундамент для мангала из кирпича

Не торопитесь, потратьте чуть больше времени на подготовительные работы, но сделайте надежное основание под будущий очаг. Перед началом работ расчищенную площадку размечают колышками и бечевкой, согласно плану. По наметкам копают котлован, стараясь соразмерить его с проектными показателями. На дно получившейся ямы засыпают смесь из бутового камня и щебня.

мангал из кирпича своими руками

Схема фундамента для мангала из кирпича своими руками

По периметру котлована устанавливается опалубка, которую желательно увлажнить, прежде чем использовать. Когда все будет готово, полученное пространство заливают цементно-песочным раствором, смешанным в пропорции 1:3. Заливка производится слоями, с арматурной прослойкой. Армирующую сетку никогда не укладывают на дно котлована.

мангал из кирпича своими руками

Укладка армированной сетки для залива фундамента

Готовый фундамент закрывают пленкой или листами рубероида и оставляют схватываться. Процесс сушки может затянуться на пару недель. При слишком знойной погоде надо позаботиться о периодическом увлажнении верхнего слоя залитого бетона водой, чтобы его не «порвало».

мангал из кирпича своими руками

Залитый фундамент мангала

Выгонка кирпичных стен основной конструкции может быть начата только после полного высыхания забетонированной основы. Это время можно потратить с пользой и приготовить глинистый раствор, который потребуется при кладке стенок мангала из кирпича, производимой своими руками.

мангал из кирпича своими руками

Глиняный раствор для строительства мангала своими руками

Отыщите подходящую бадью и замочите в ней основной компонент будущего крепежного состава – глину. Материал нужно будет оставить там примерно на неделю, но не забыть про него, а контролировать процесс размокания, периодически помешивая массу и добавляя при необходимости воду. В размякшую глину вмешивают песок, доводя состав до консистенции сметаны. Полученный раствор не должен растекаться. Проверить, насколько качественно подобраны пропорции компонентов – просто. Возьмите в руки немного смеси и потрите ее между ладонями так, чтобы получилась колбаска. Ваше творение не должно терять форму, растекаться или растрескиваться.

мангал из кирпича своими руками

Раствор для кладки мангала из кирпича

к оглавлению ↑

Тонкости кирпичной кладки

«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»

Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.

мангал из кирпича своими руками

Смачивание кирпича для лучшего сцепления

Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.

мангал из кирпича своими руками

Порядовка для мангала из кирпича

Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.

мангал из кирпича своими руками

Смещенный тип кладки для мангала

Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.

мангал из кирпича своими руками

Кирпичный мангал с цоколем

Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.

мангал из кирпича своими руками

Кружало для свода

Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

мангал из кирпича своими руками

Мангал из кирпича с дымосборником

Работая над мангалом, нужно помнить:

1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.

2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.

3. Установка внутри топки бордюров создаст проблемы при её чистке.

мангал из кирпича своими руками

Для красивой кладки делайте одинаковые швы

к оглавлению ↑

Устройство рабочей поверхности

Столешница, в конструкции мангала, должна быть удобной для эксплуатации и гармонировать с общим экстерьером сооружения. Для ее оформления не обязательно брать тесаный камень. Поверхность вполне можно оформить его искусственными аналогами, стеклом или плиткой.

мангал из кирпича своими руками

Отделка столешницы мангала плиткой

Площадку вокруг мангала стоит выложить тротуарной или обычной напольной плиткой. Просто бетонированный пол будет восприниматься через время совсем не эстетично.

мангал из кирпича своими руками

Мощеная площадка перед мангалом

к оглавлению ↑

Декор мангала и навес

Безусловно, построив солидный мангал, хочется, чтобы он прослужил подольше, поэтому конструкцию стоит спрятать под навес. Последний может быть общим (в этом случае накрывается вся зона отдыха) и индивидуальным (скрывается только сам мангал). Для установки шатра потребуются опорные столбы из металла и дерева. Их вмуровывают в бетонное основание. Для крыши можно выбрать любой материал, главное, чтобы он перекликался своей фактурой и цветом с кровлей дома, тогда навес станет логическим продолжением всей архитектурной группы.

мангал из кирпича своими руками

Мангал с индивидуальным навесом

Сам мангал можно оставить в первозданном виде или выкрасить его специальными красками, пригодными для декора печей. Также подходит для его внешней отделки специальная штукатурка или декоративный камень.

мангал из кирпича своими руками

Мангал с отделкой из декоративного камня

При желании использовать дополнительный декор, крепите его элементы не в области жаровни, а на дверцы встроенных ящиков, например, полок или дымоход.

мангал из кирпича своими руками

Декор мангала из кирпича

к оглавлению ↑

Заключение

Сотворить мангал из кирпича своими руками, в общем-то, не сложно. Большинство проектов незамысловаты, поэтому с их реализацией легко справятся даже непрофессионалы. Чуть-чуть усилий и в вашем дворе появится великолепное местечко для веселых и «вкусных» посиделок.

Фотогалерея – мангал из кирпича своими руками
